Hemma hos Joppe Apa
Medlem sedan: 2005-12-18
Senaste uppdatering: 2018-12-02 17:41:07
 Har 268 bilder i galleriet     0 filmer i filmsamlingen    skrivit 162 inlägg i forumet
 Joppe Apas forumprofil
 Galleri (268)  Filmsamling (0)  Annonser (0)  Gästbok (0)  Mina omdömen  Poäng
Slutstegsbygge Hypex  Övriga byggbilder
Viktat medelbetyg:  (9.29) (baserat på 6 st)      4660 besökare       Kommentarer      Anmäl detta album

Nästa steg i hemmabioprocessen är att utvidga till 7.2.4 och 4k. Det går att köpa receivers med 11 inbyggda förstärkare, men hur kul är det? Är också väldigt inne på en processor med Dirac Live, och där finns det flera modeller med 7 inbyggda slutstegskanaler för inte helt ohemula pengar. Blev dessutom väldigt imponerad när jag provade att koppla mitt Lab-gruppensteg till vanliga HiFi-anläggningen. Det gjorde enormt stor skillnad, så jag har tänkt att separata slutsteg är…

  Läs hela
Produkter i albumet:
Hypex SMPS1200A400 (Nätdel )
Hypex SMPS400A180 (Slutsteg )
Hypex UcD180 (Stereoförstärkare )
Hypex UcD400HxR (Slutsteg )
Detaljer
Bilder i detta album Växla till minatyrbilder

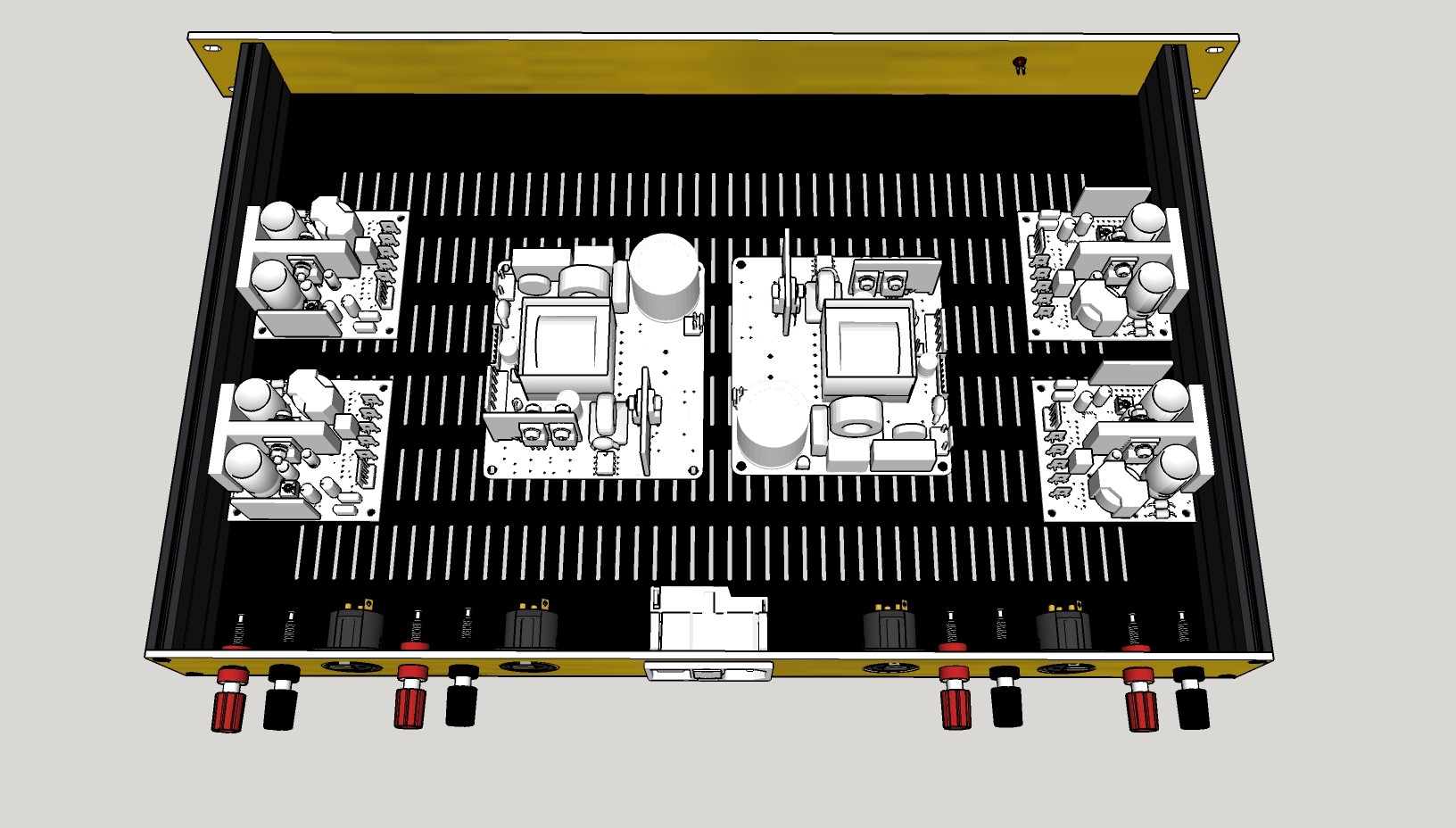

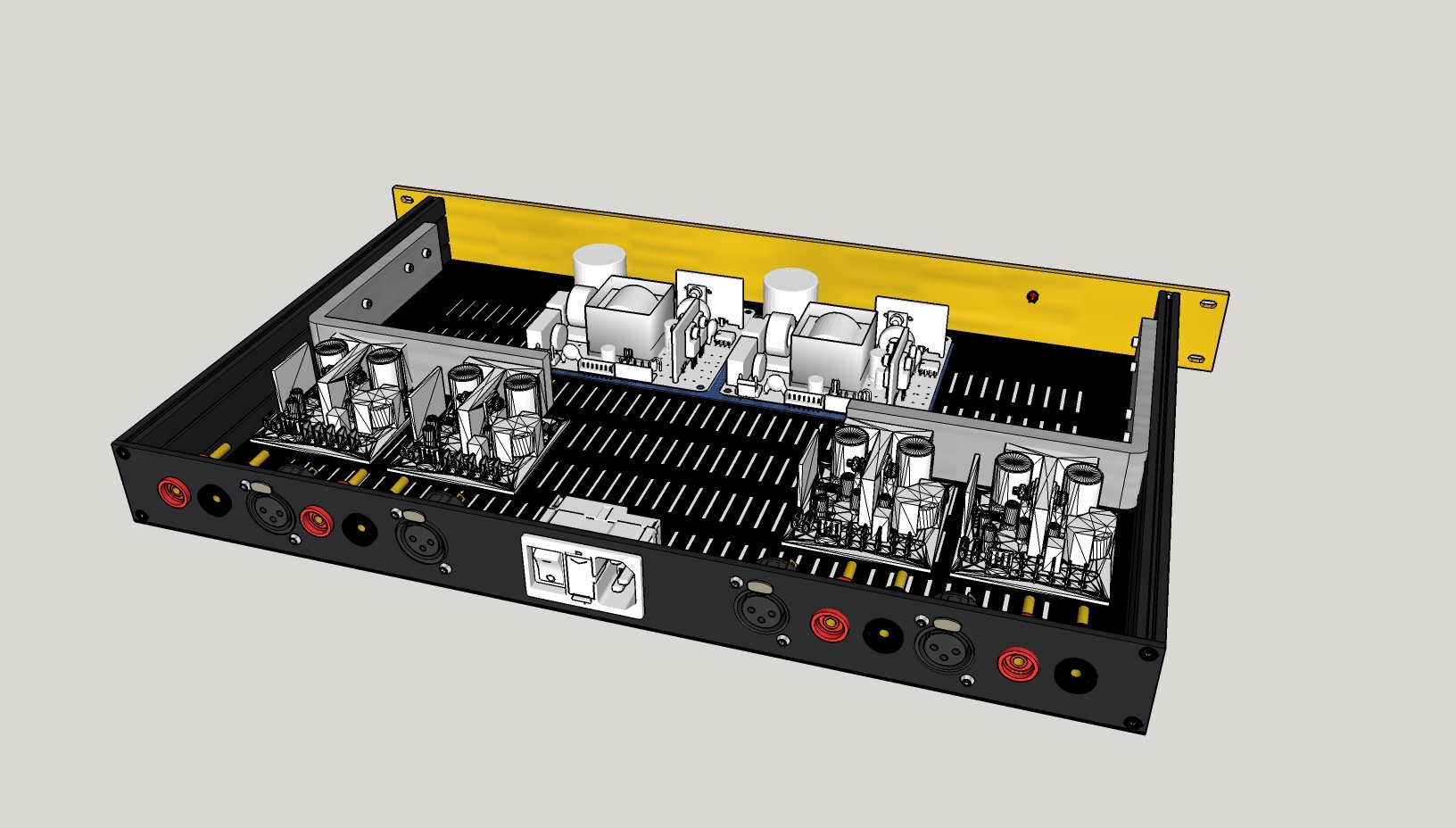

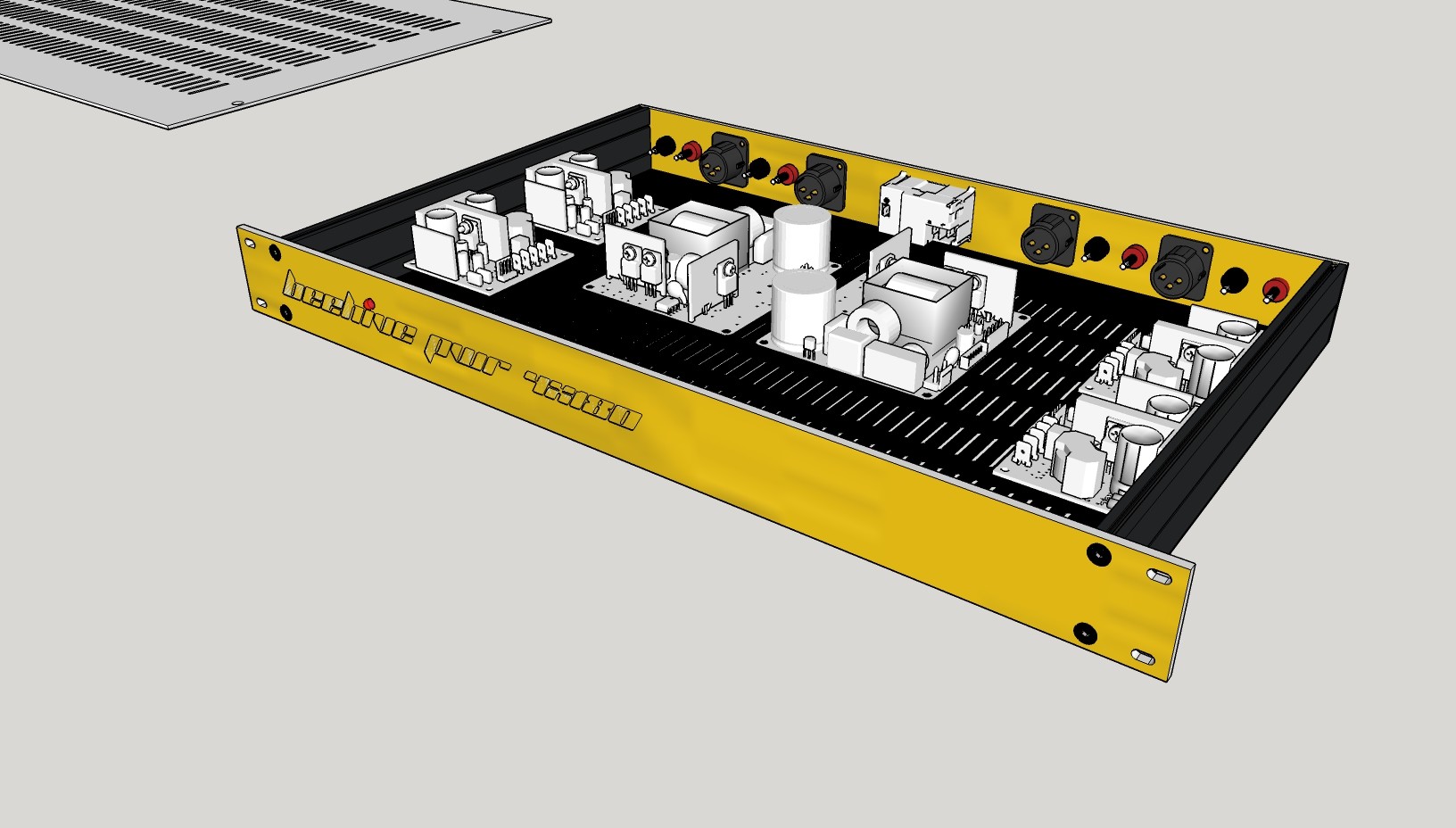

Sketchup 1
Det här är nuvarande plan. 1 rackenhets höjd, aluminiumchassi från italienska Modushop, 280 mm djupt, med en fräst logga på frontplåten. Man kan välja mellan silverfärgad eller svart frontplåt, men jag leker med tanken att få den omanodiserad i guld. (2018-01-10 11:20:00) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Hypex UcD180

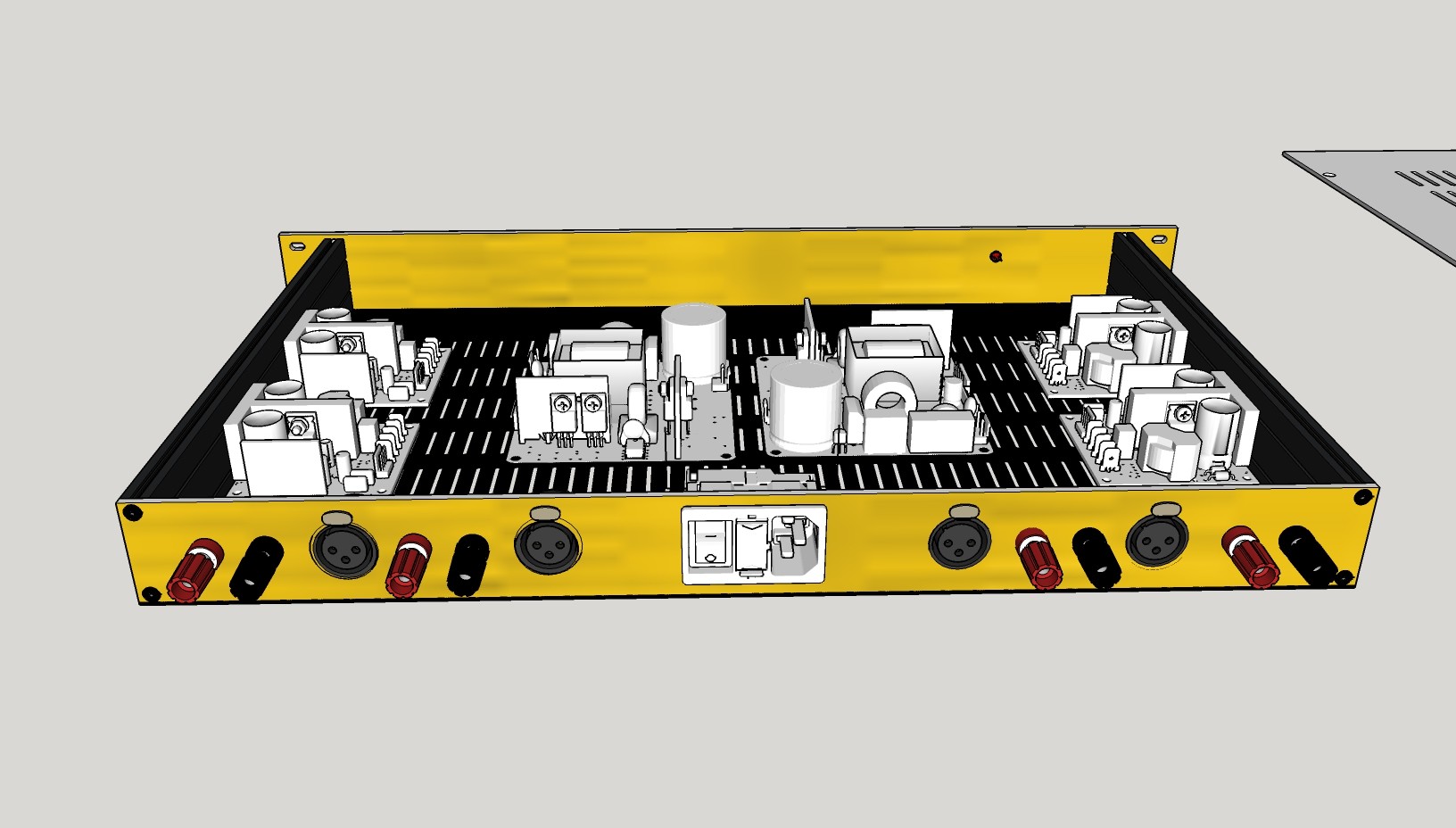

Sketchup 2
Enkel baksida med det som behövs. XLR-ingångar från Neutrik, kör sannolikt inte med polskruvarna på bilden, men hittade ingen annan färdig modell i Sketchup. Nätbrunn med säkring från good ol' Kjell. (2018-01-10 11:22:44) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Hypex SMPS400A180,  Hypex UcD180

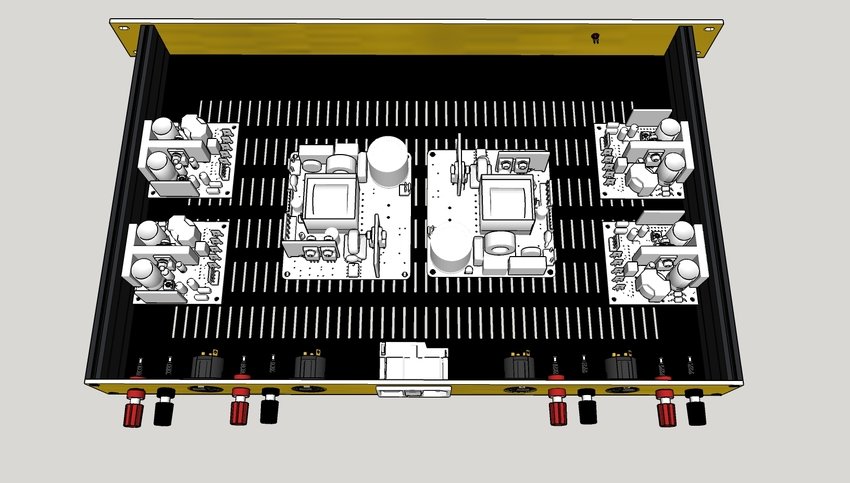

Sketchup 3
Här ser man hur små modulerna är. Lär inte bli så svårt att få till kabeldragningen, trots att det är ett ganska litet chassi. På bilden 4 st UcD180HG HxR, som ger 180 W i 4 ohm. Sidorna på chassit är i 10 mm aluminium, hade tänkt skruva det stora T:et direkt mot för lite hjälp med värmen. Två stycken SMPS400A180 står för strömförsörjningen. (2018-01-10 11:24:34) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Hypex SMPS400A180,  Hypex UcD180

En start
Är så exalterad över detta projekt att jag inte kunde låta bli att handla lite grejer. Krimptång för kabelskor, nätbrunn, orange 5 mm lysdiod och 0,75 mm2-kabel för strömmatning. (2018-01-10 14:12:55) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Leverans 1
Beställde allt här om dagen. Första leveransen har kommit, från Electrokit. Bl a distanser till modulerna, motstånd till lysdiod och terminaler. De senare i form av försänkta labbaggregatkopplingar, som ska tåla rätt bra med effekt. Använder ändå bara banankontakter, och jag tyckte de här var snygga. (2018-01-14 19:53:32) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

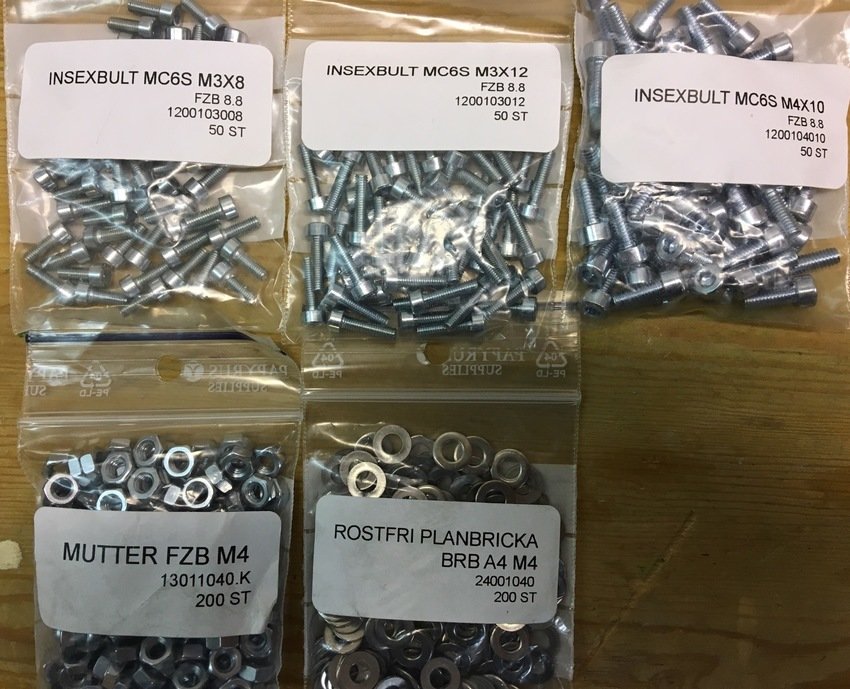

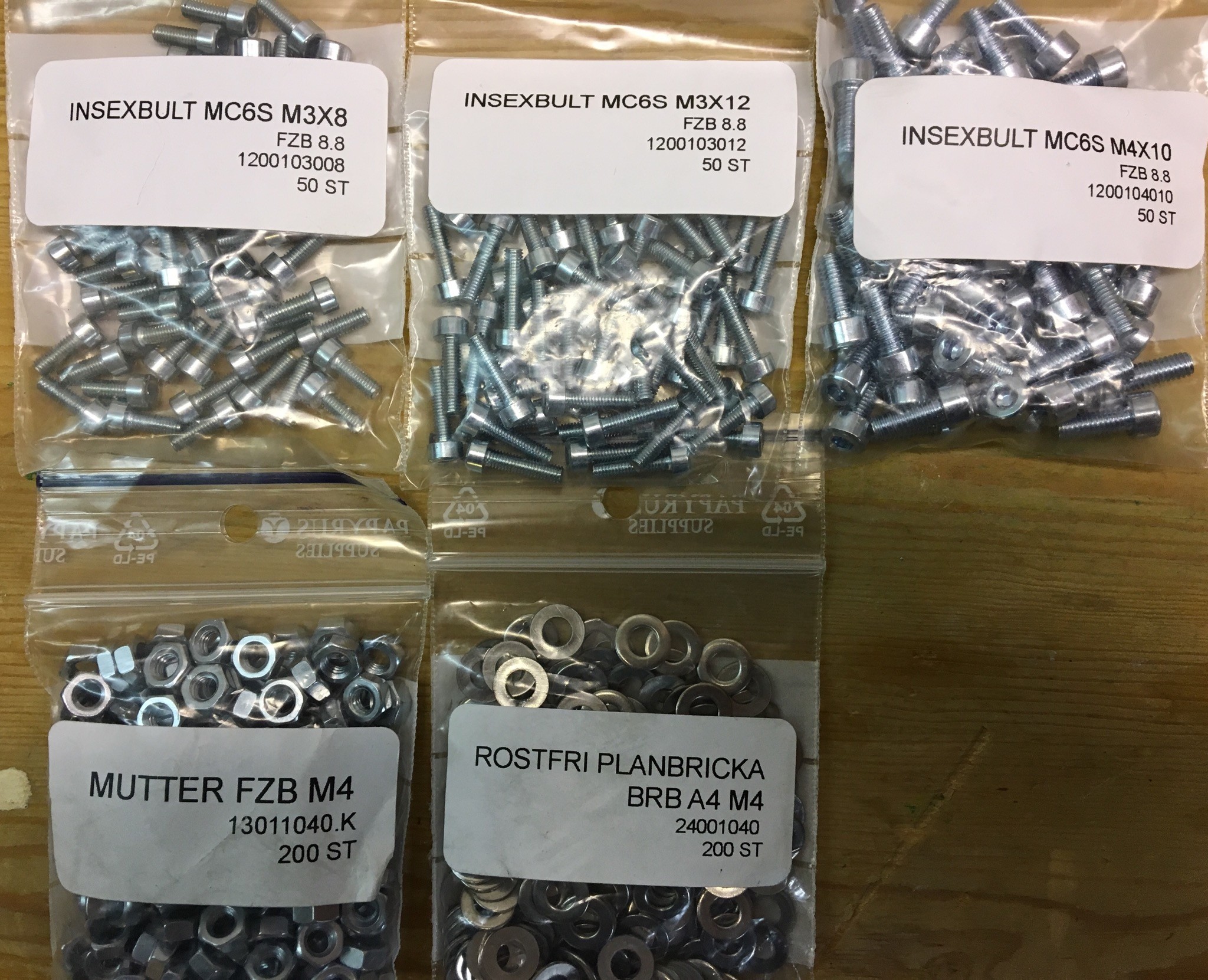

Leverans 2
Från maskindelen.se: små skruv, muttrar och brickor för all montering av moduler, kylflänsar, xlr-kontakter. (2018-01-16 17:21:11) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

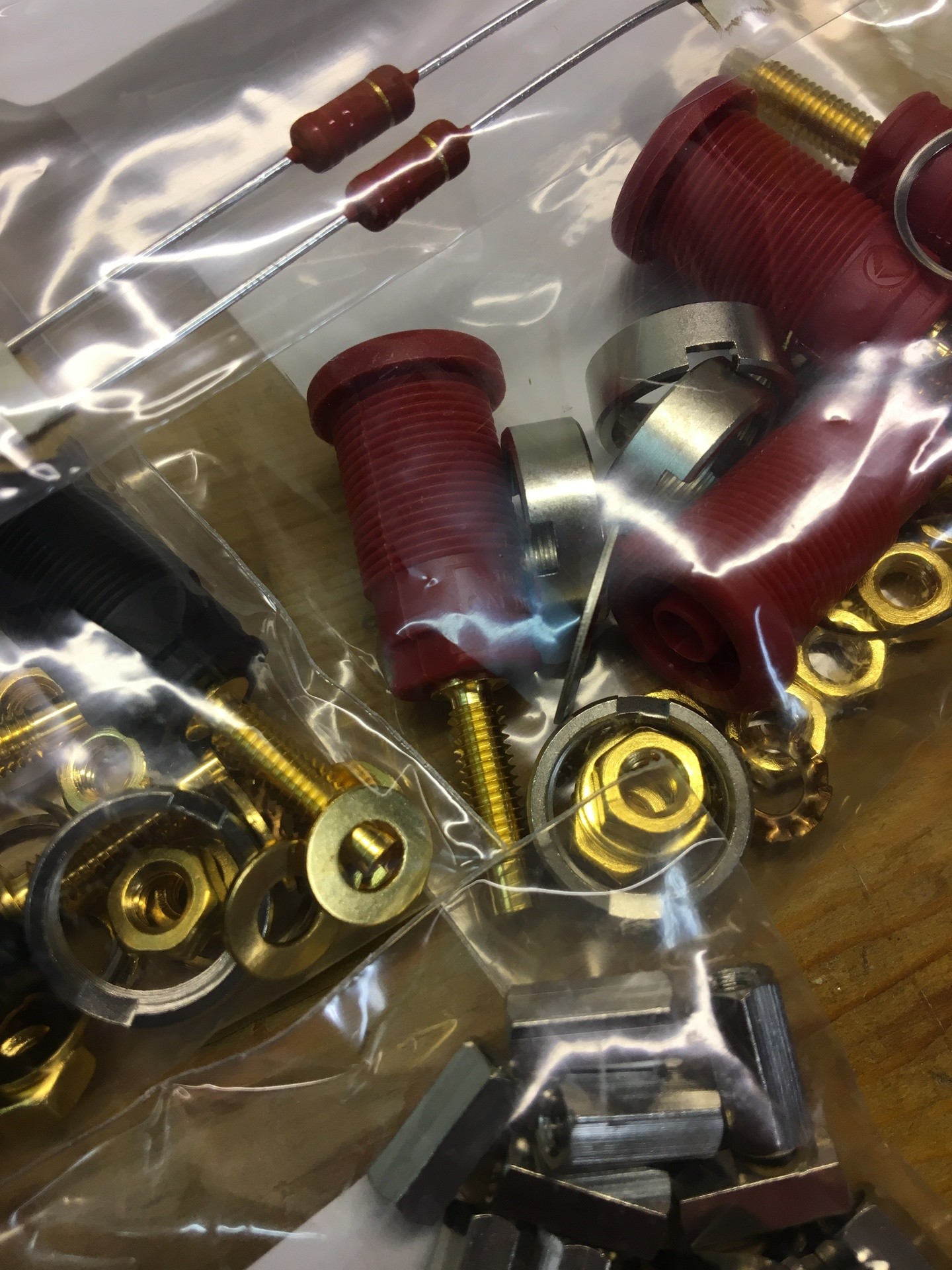

Leverans 3
Denna leverans kom från tyska Conrad. Inte beställt från dem förut, men de är ju sjukt välsorterade på elektronik. Oisolerade 6,3 mm kabelskohylsor för 0,5-1,5 mm2 respektive 1,5-2,5 mm2 kabel, oisolerade ringkabelskor för M4-gänga (hittade inte dem i Sverige) för anslutning av högtalarkabel till labbjacken, en rejäl krimptång för oisolerade kabelskor. Och så en enkel rca-xlr-kabel; det kommer nog dröja innan jag kan gå över helt till xlr. (2018-01-17 20:01:45) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

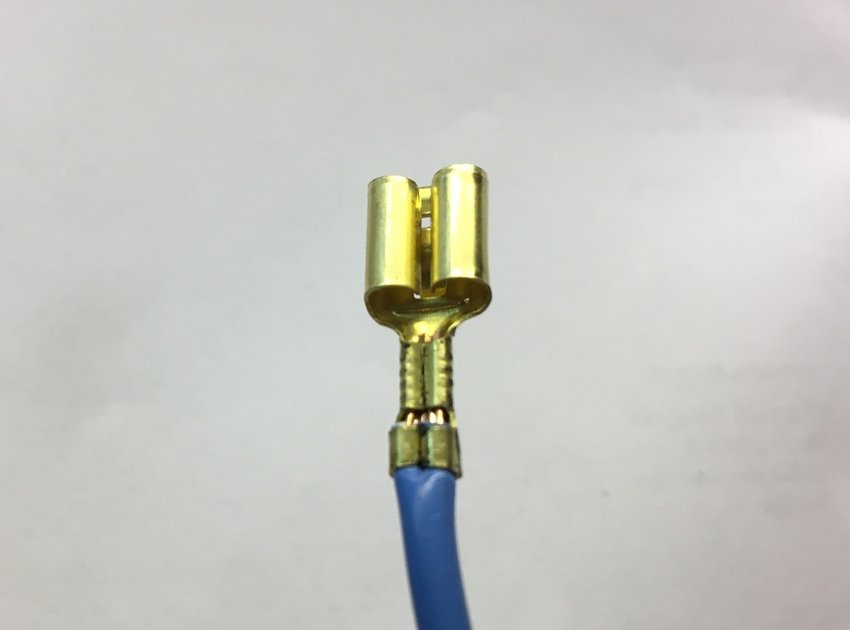

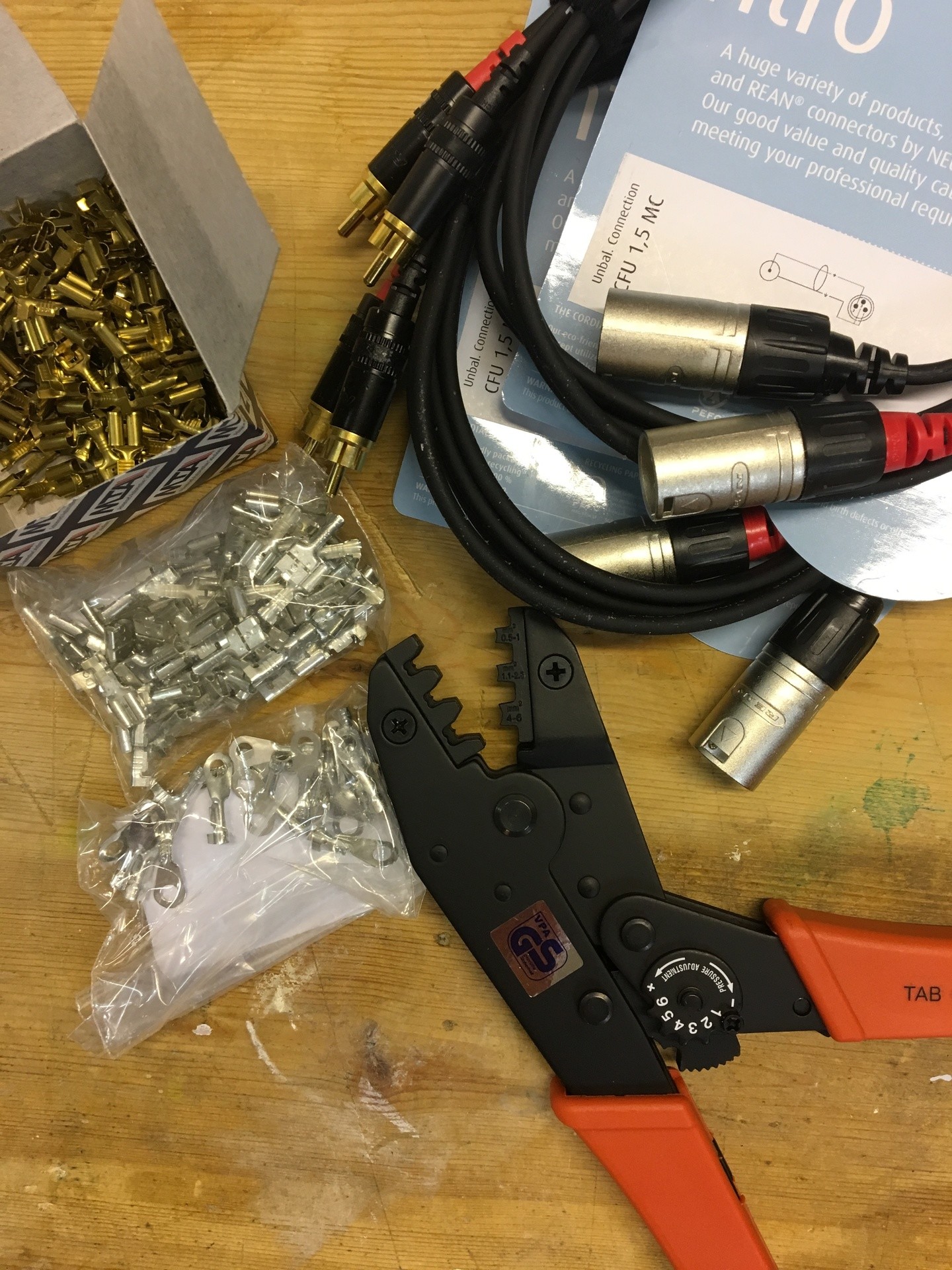

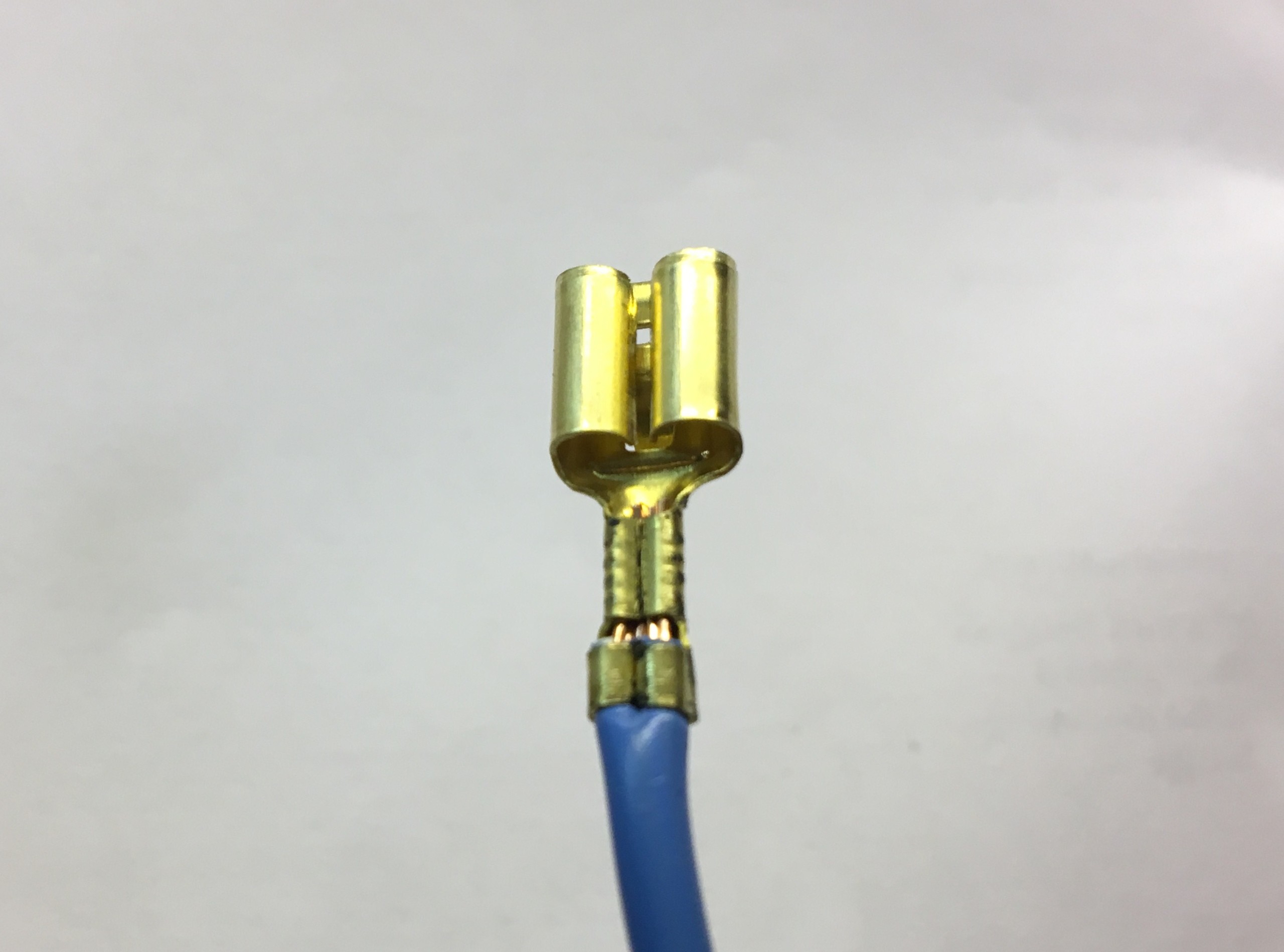

Krimpning
Har just lärt mig att det är en väldig skillnad på isolerade och oisolerade kabelskohylsor. Isolerade säljs överallt (Kjell, Clas et c) och dem klämmer man helt enkelt ihop med en billig tång. I bästa fall stannar kabeln kvar. Har lämnat tillbaka tången i bild 4, den var ett rent felköp.
Dessa kabelskohylsor är oisolerade och kräver en dyrare specialtång, men där sitter kabeln som berget efteråt. Om man vill kan man ju snygga till med lite krympslang. Men, allt det där visste ni säkert redan. Fick faktiskt till min provkrimpning rätt bra på första försöket. (2018-01-17 20:06:15) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Alternativ layout
Funderar på om jag ska bygga så här istället; sätta förstärkarmodulerna mitt framför in-/utgångar och skruva värme-T:et i en 8 mm alu-plattstång, som jag bockar och fäster i sidopanelerna.

Fördelar:
Kortare signalväg. Spelar roll?
Kablar för ström/signal separeras bättre. Spelar roll?
Jag slipper synliga skruvskallar på utsidan. Spelar roll!
Bättre värmeavledning med mer aluminiummassa

Nackdelar:
Svårt böja 8 mm aluminium?
Måste borra och gänga hål i sidopanelerna


(2018-01-18 19:47:20) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Hypex SMPS400A180,  Hypex UcD180

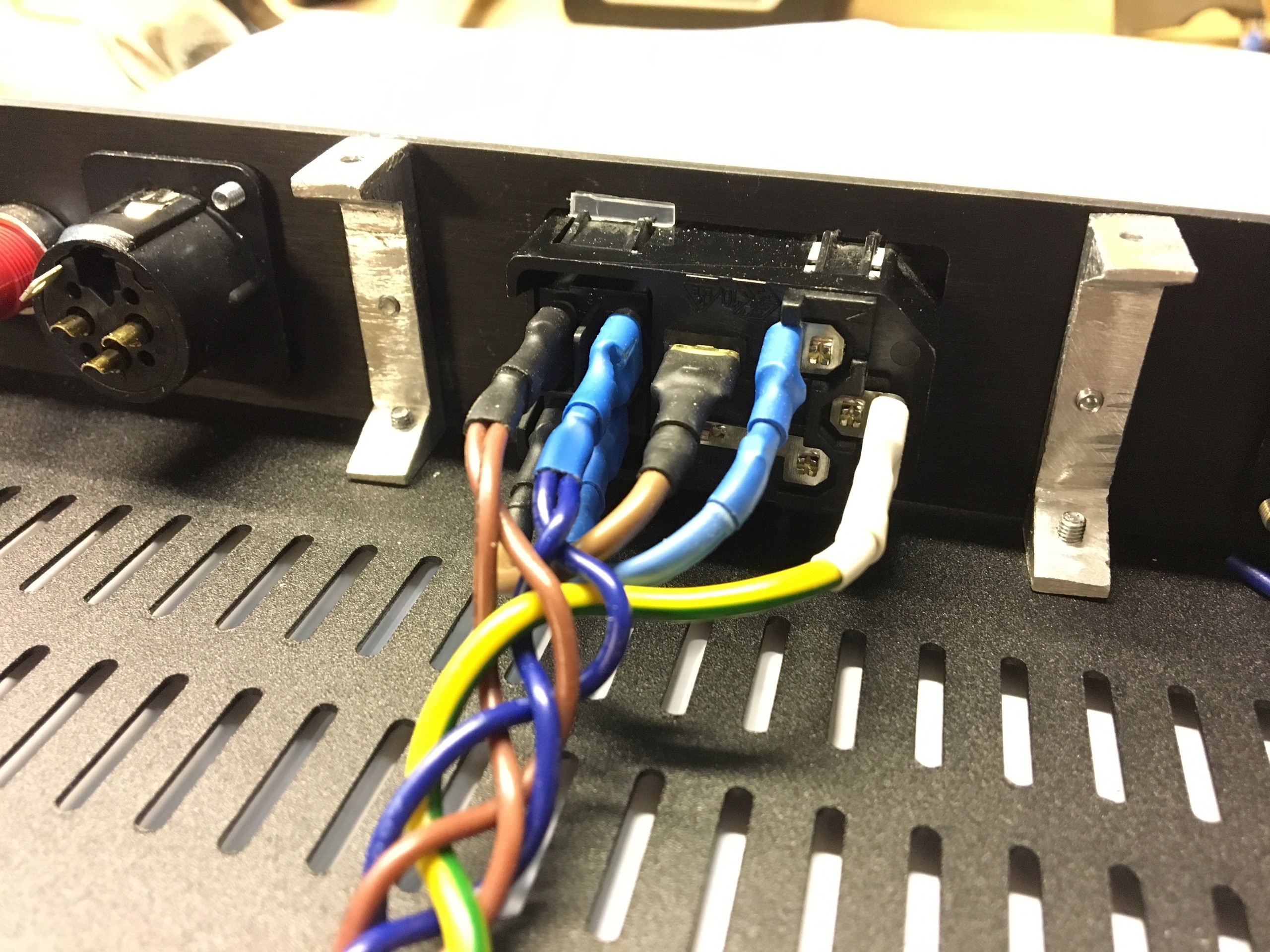

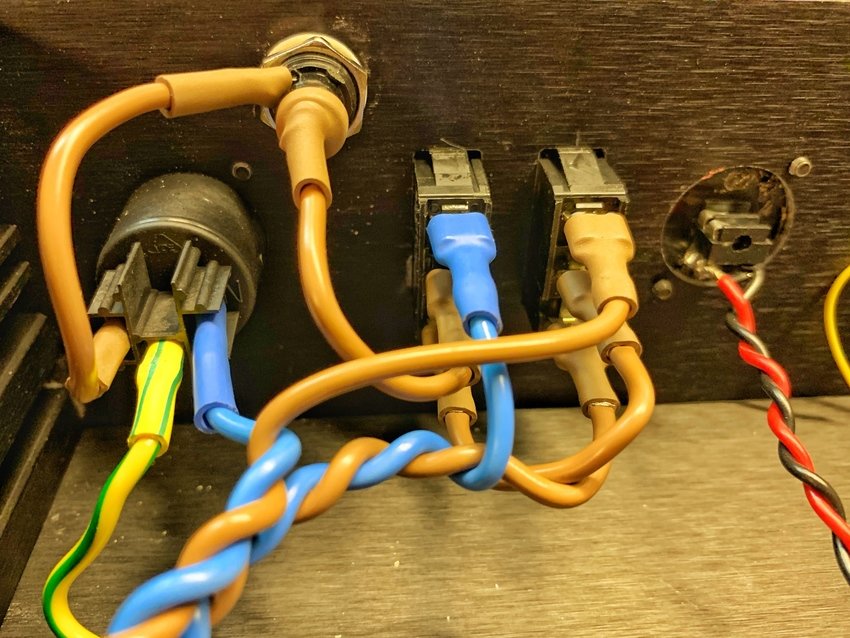

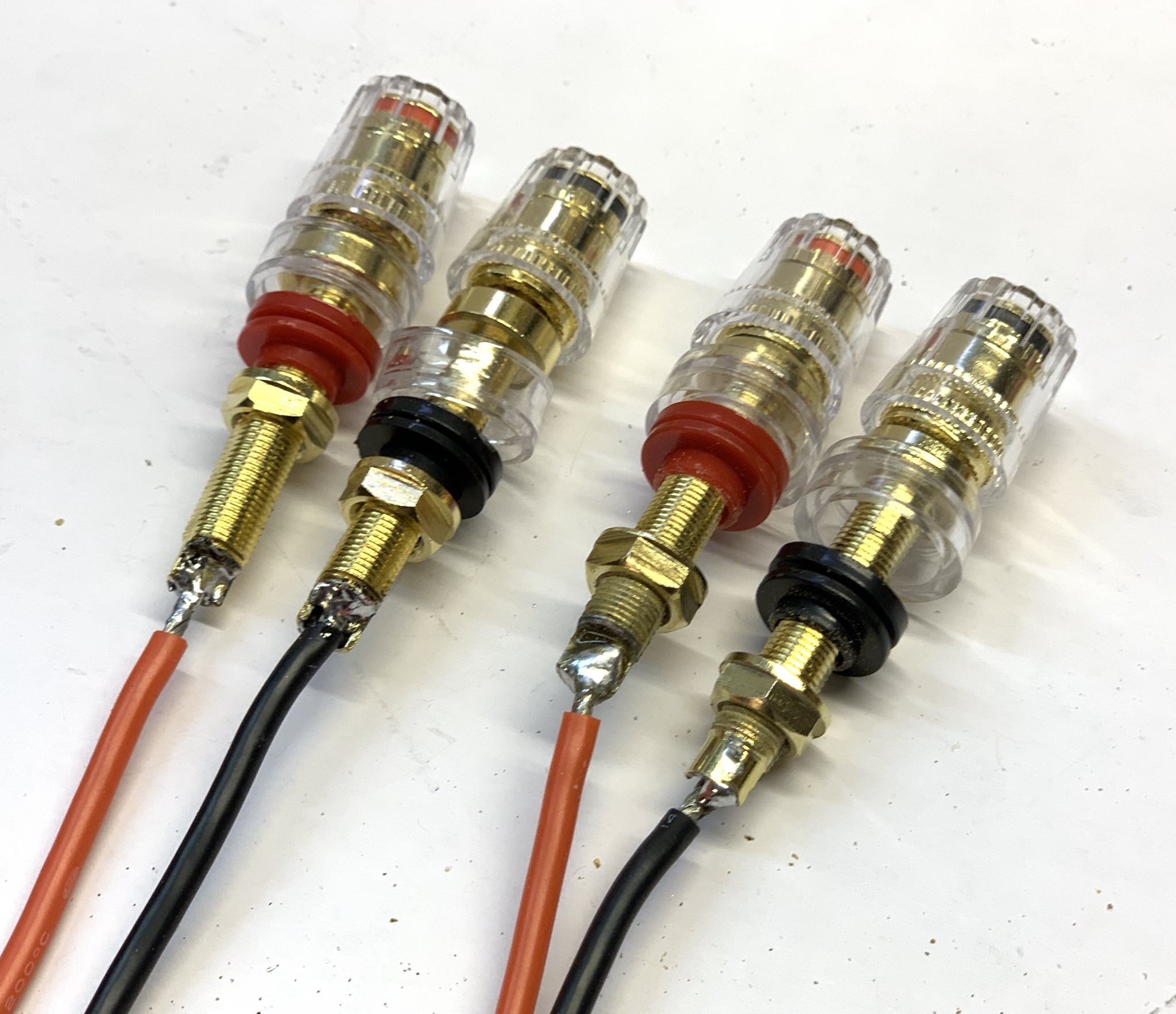

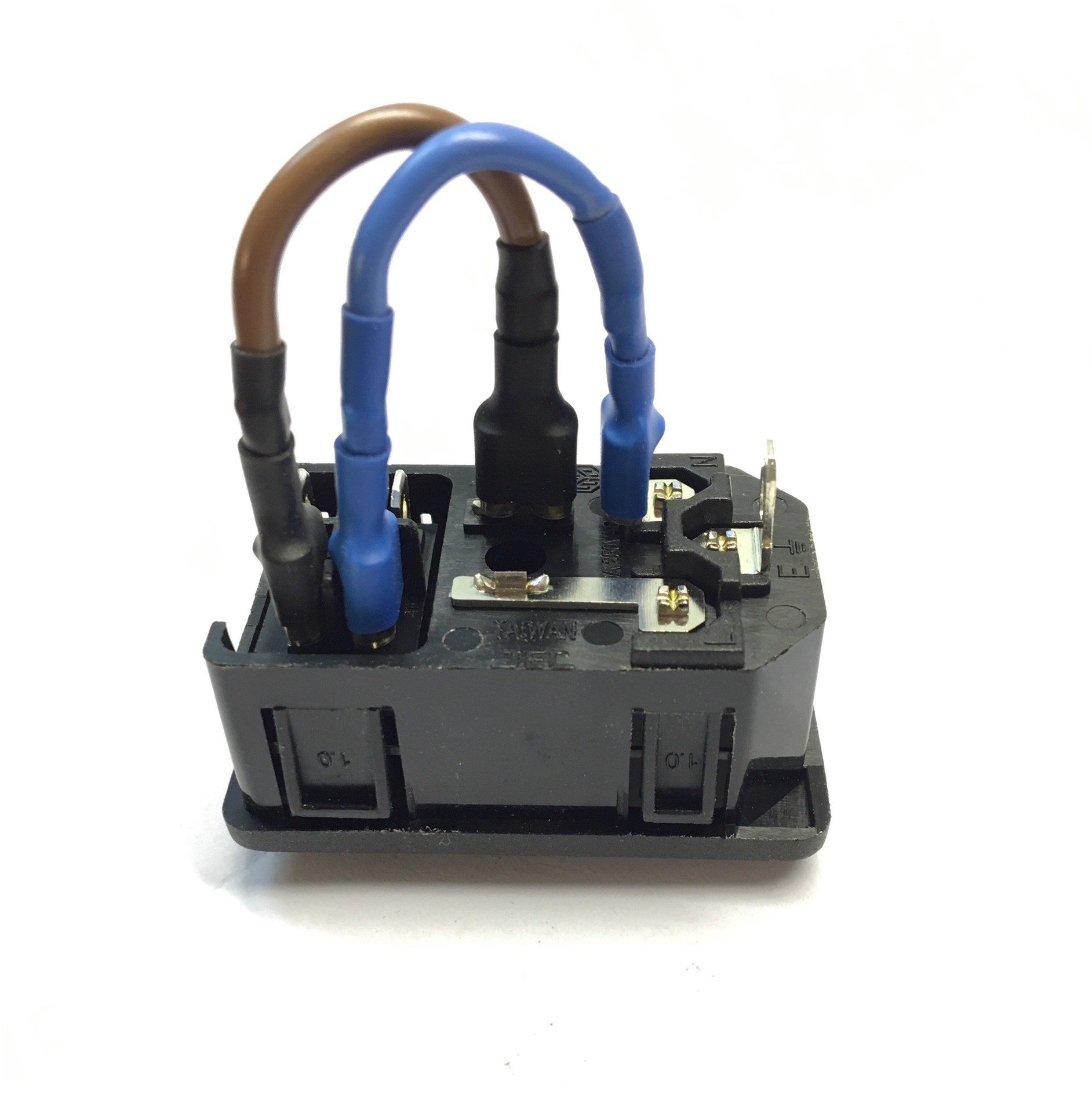

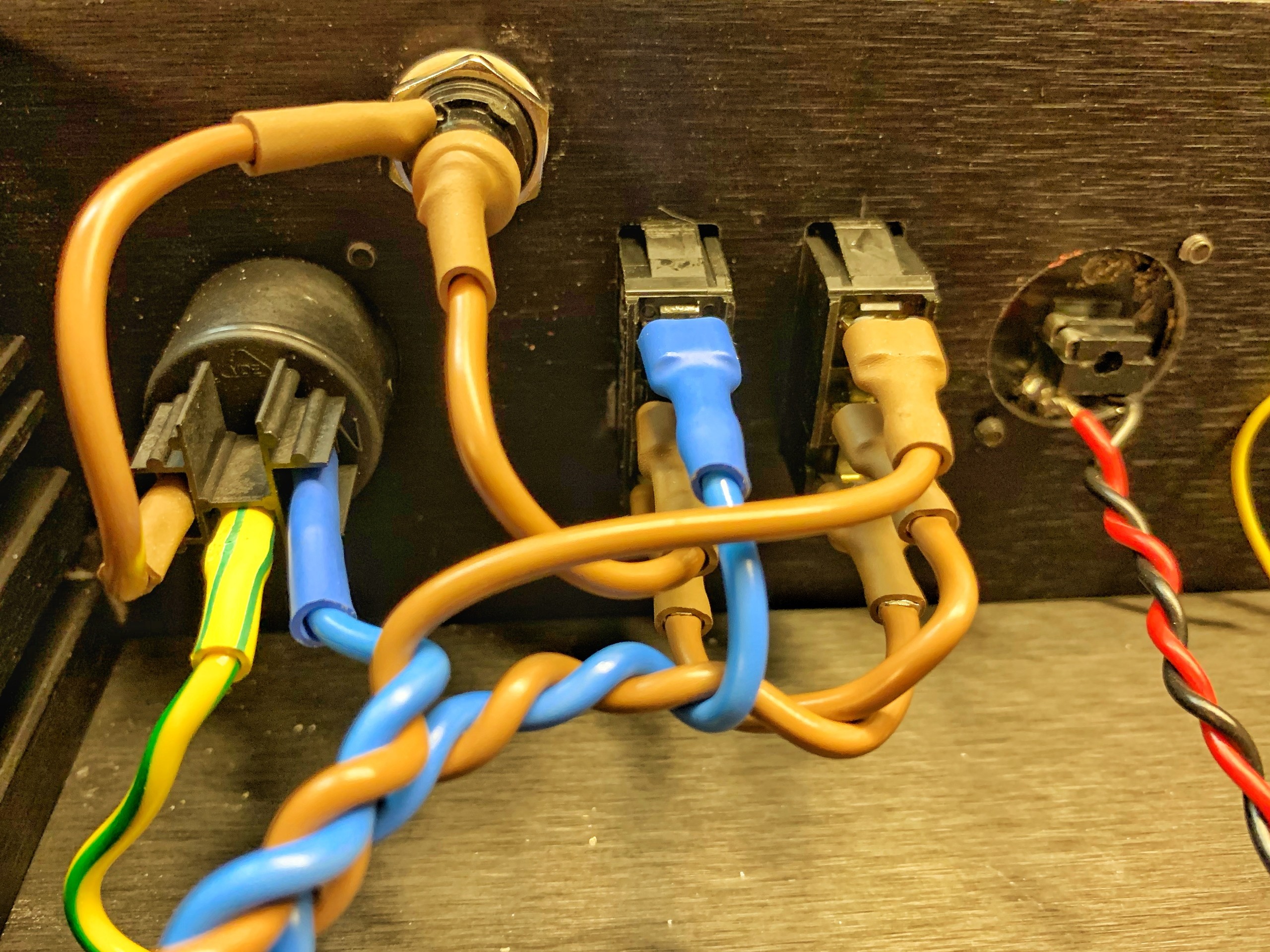

Första kablarna
Gjorde ett par korta bryggkablar som behövdes baktill på nätanslutningen, för att använda strömbrytaren. Det blev ju bra med lite krympslang. (2018-01-19 10:31:39) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

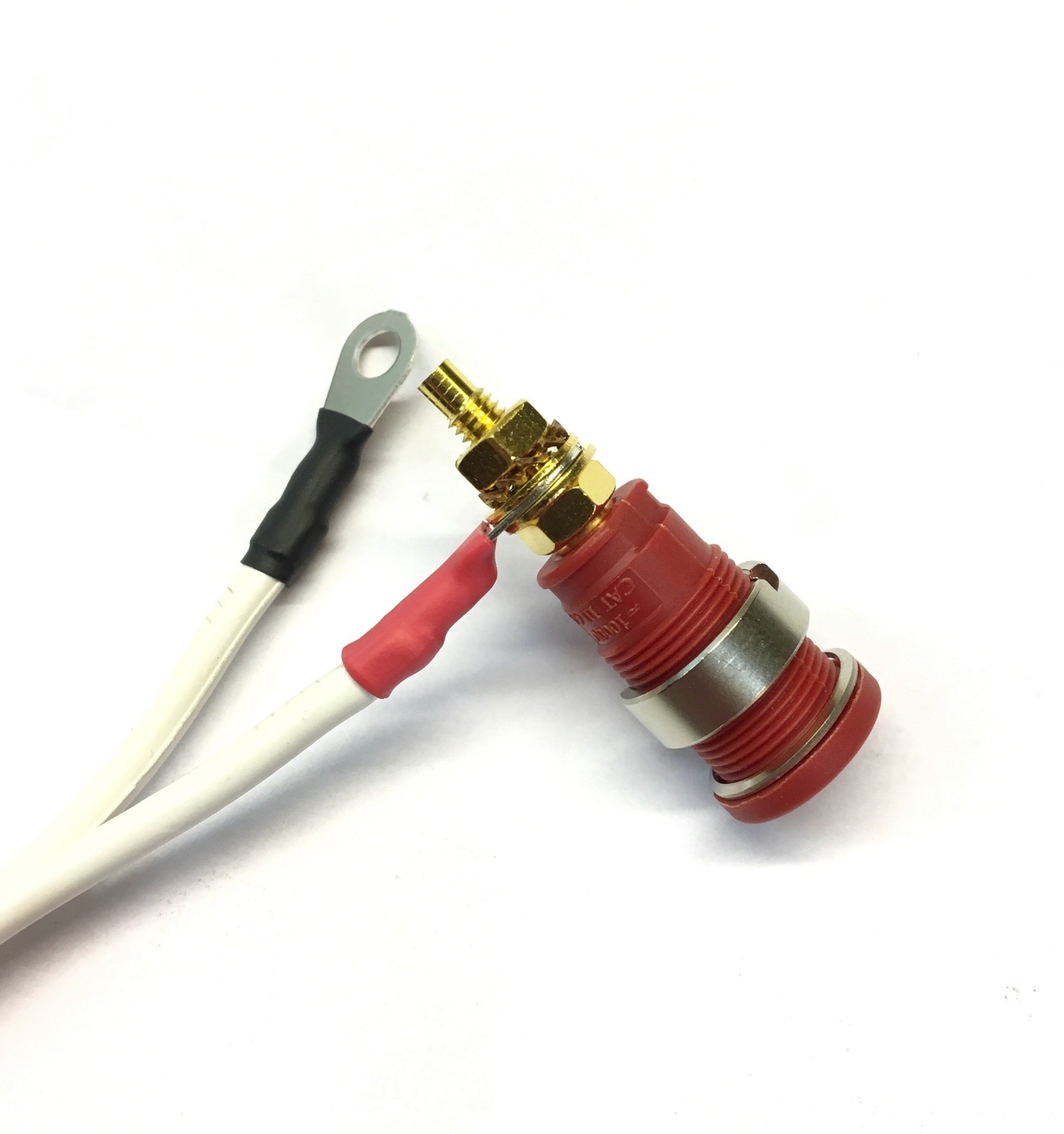

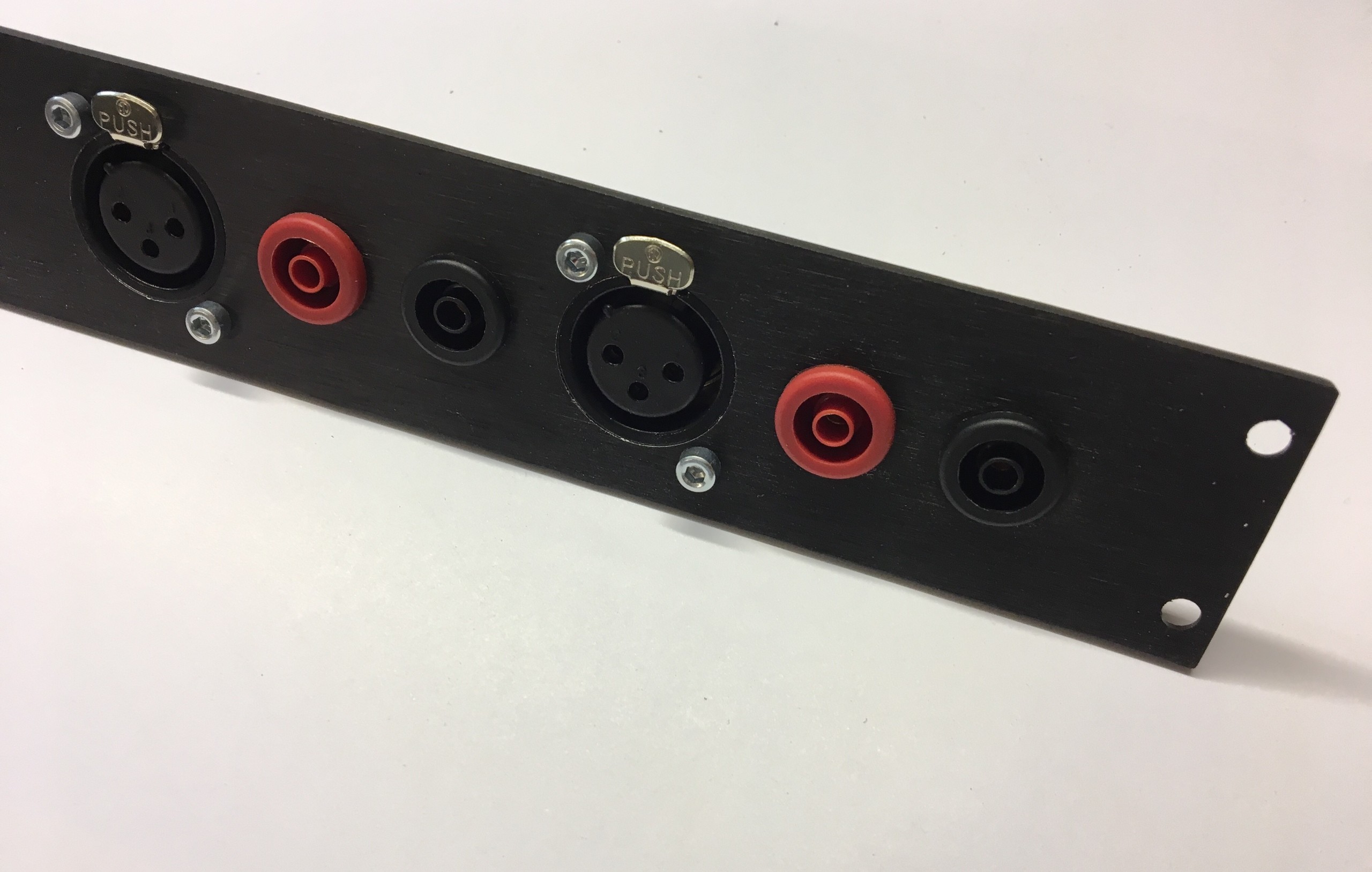

Anslutning till labbjack
Så här kommer jag att ansluta labbjacken, som ska fungera som högtalarutgångar. Använder Supra Classic 2,5 mm2 som kabel. Det är roligt att krimpa! (2018-01-19 12:12:40) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Fler förberedelser
Chassit kom inte idag. Har vankat hemma hela dagen för att passa leveransen från FedEx. En gång i timmen har jag kollat status på försändelsen, och plötsligt stod det ”kunden inte hemma”. WTF? Ringde kundtjänst som kontaktade chauffören. Han hävdade att han ringde på dörren, men att ingen öppnade. Nytt försök på måndag ...

Så i brist på annat, ägnar jag mig åt förberedelser. Har kapat toppen på lysdioden så att den blir 4 mm lång, frontplåtens djup. Och så våtslipade jag den med 1200-papper. Ger ett rätt fint, diffust ljus. Måste bara tänka ut hur jag ska fästa den i frontplåten. Smältlim, kanske? (2018-01-19 15:22:20) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Slutlig layout
Har landat i att det får bli så här. Känns mest logiskt. Enligt Hypex måste man sätta isolerande lager om minst 0,4 mm både under och över transformatorernas kretskort när man bygger i en 1 HE-låda. Hela kortet är 35 mm högt (inklusive utstickande lödningar på undersidan) och lådan är 40 mm inuti, så det blir tajt. Har inte hittat något så tunt som 0,4 mm, kommer använda plast från en förvaringslåda, och den är 1 mm tjock. Heller inte hittat distanser kortare än 5 mm. Så jag sätter nog ingen isolering på ovansidan, tror inte det får plats.

För övrigt visade det sig att min kontakt på eloxeringsfirman också är HiFi-intresserad, så vi kan nog komma överens om ett bra pris. Men jag nöjer mig nog med att få fronten guldeloxerad. (2018-01-22 11:11:17) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Hypex SMPS400A180,  Hypex UcD180

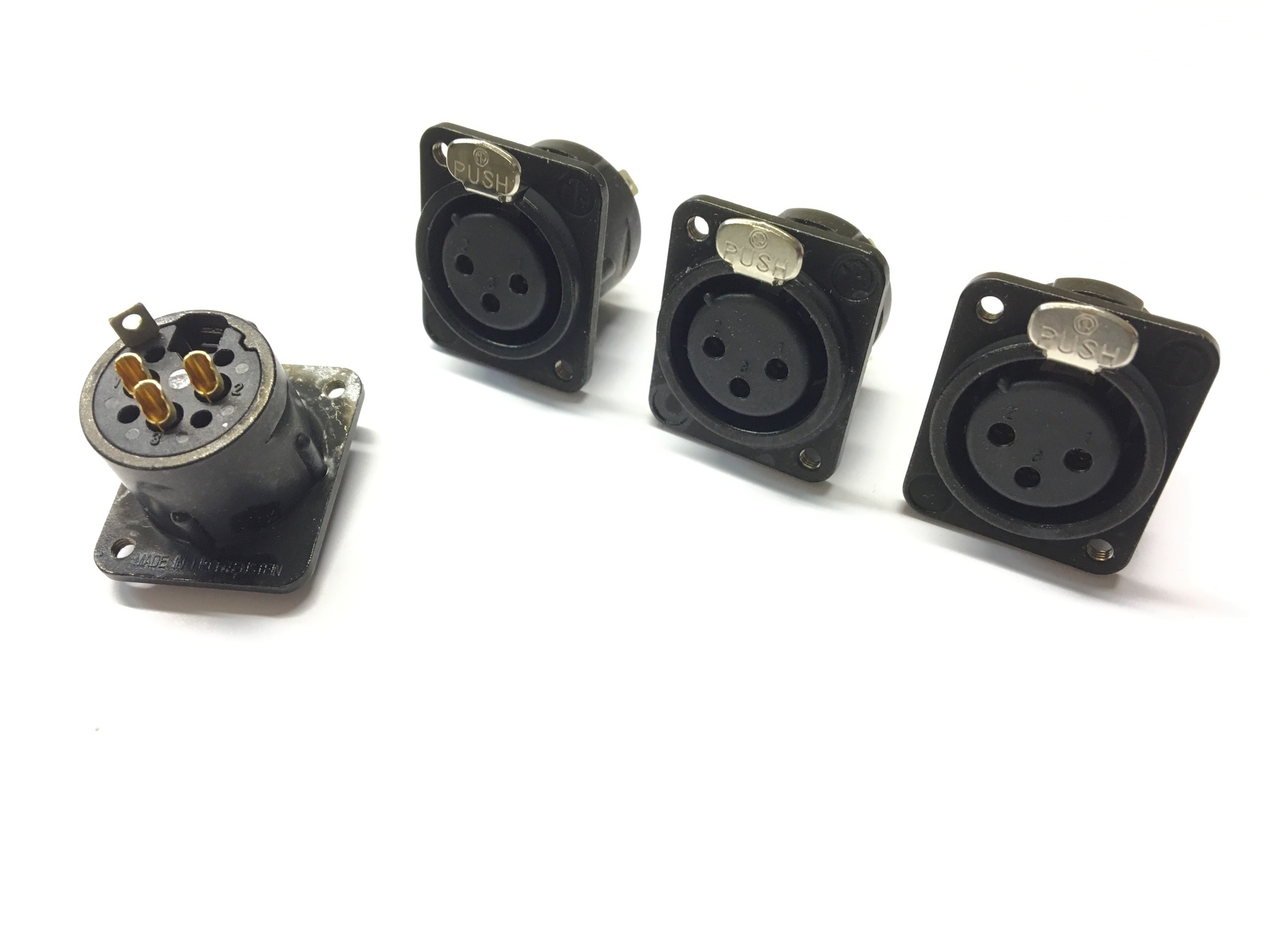

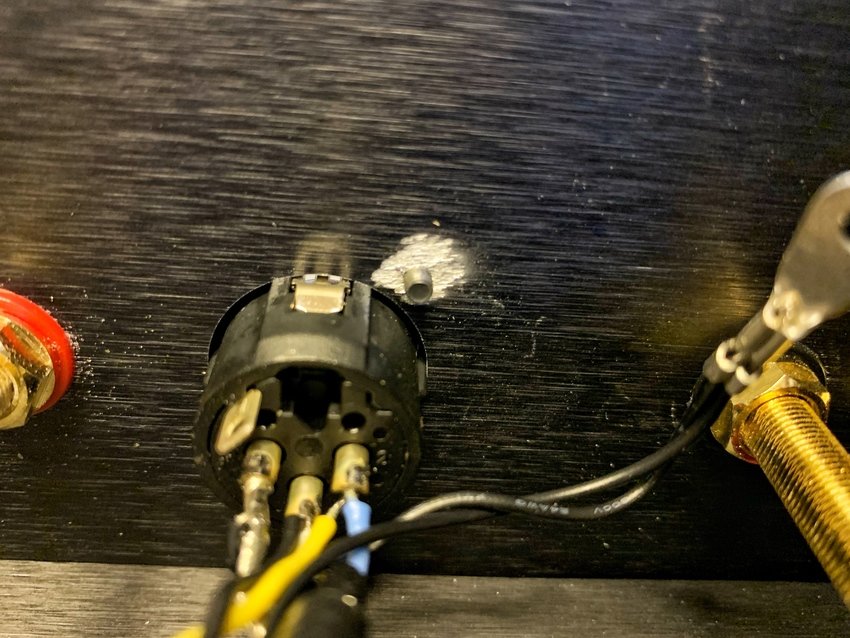

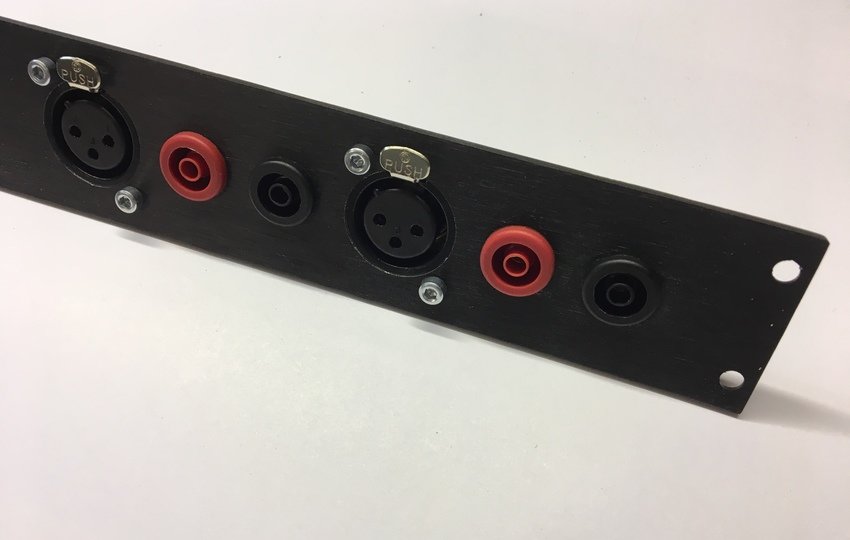

Leverans 4: Neutrik
Idag fick jag flera leveranser! Dels dessa Neutrik-xlr-honor. Det finns väldigt många modeller! Dessa heter NC3 FDM-3L-Bag-1, och ska monteras inifrån, har guldpläterade kontakter för lödning och M3-gänga för skruv. (2018-01-22 14:42:40) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Leverans 5: chassi
Även chassit kom idag! Riktigt fin finish på grejerna, däremot hade jag tänkt 90 grader fel vad gäller skruvhålen till xlr-kontakterna... (2018-01-22 14:44:50) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Chassi 2
... som tur är kan man ju vända panelen 180 grader, så hamnar skruvhålen rätt. Får byta skruv för att fästa baksidepanelen i sidostagen, bara. Kunde inte låta bli att provmontera kontakterna. De passade ju som en smäck. (2018-01-22 14:47:56) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

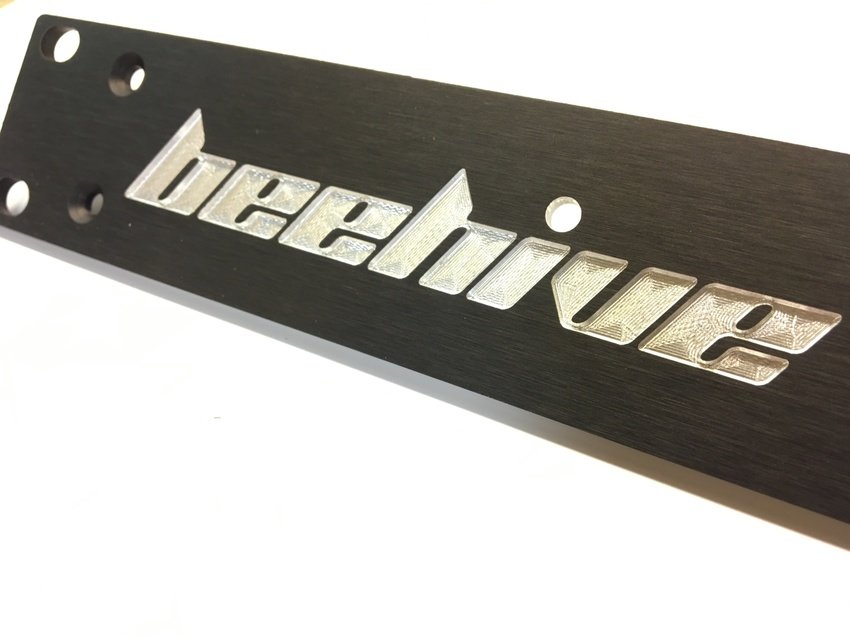

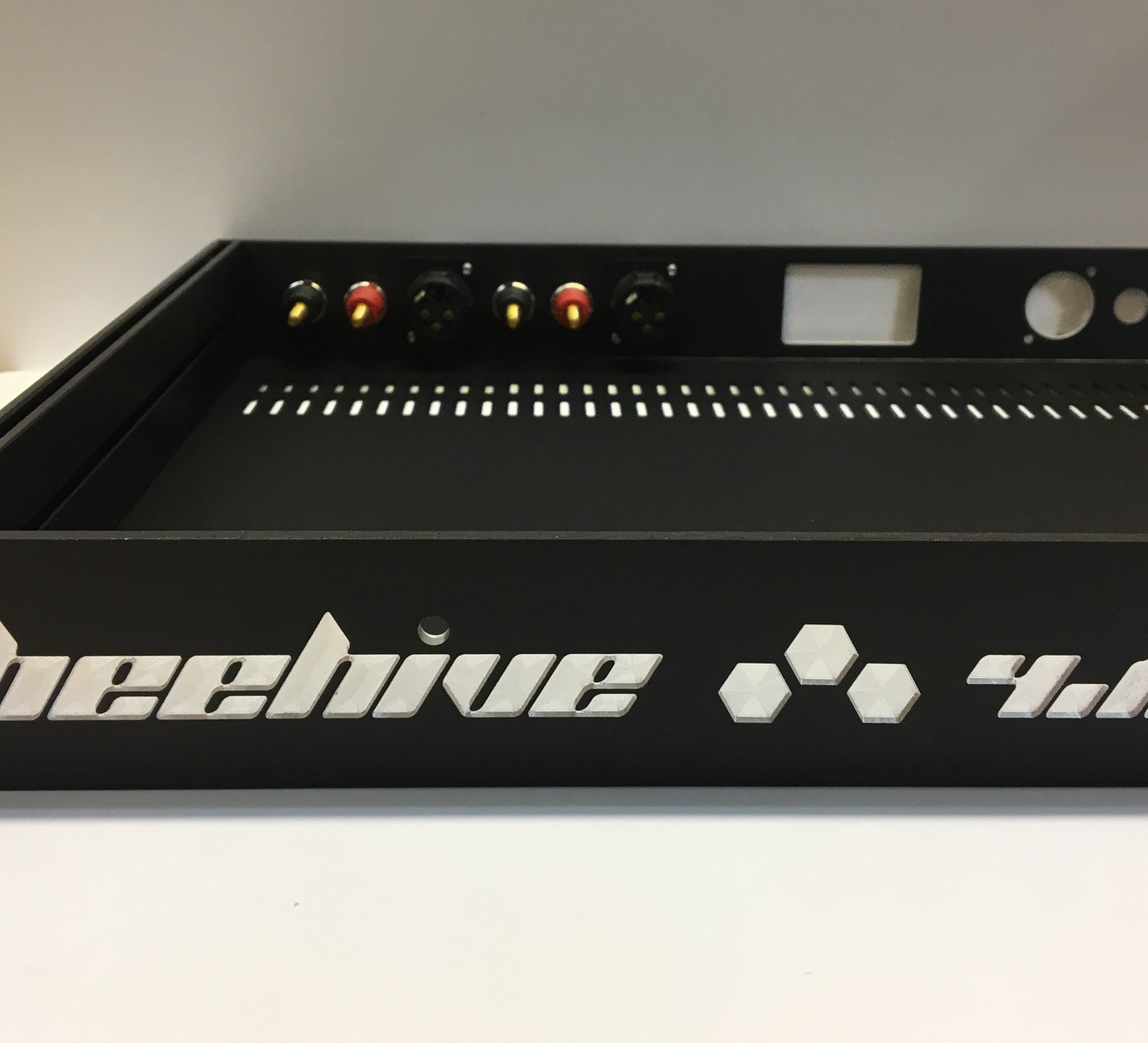

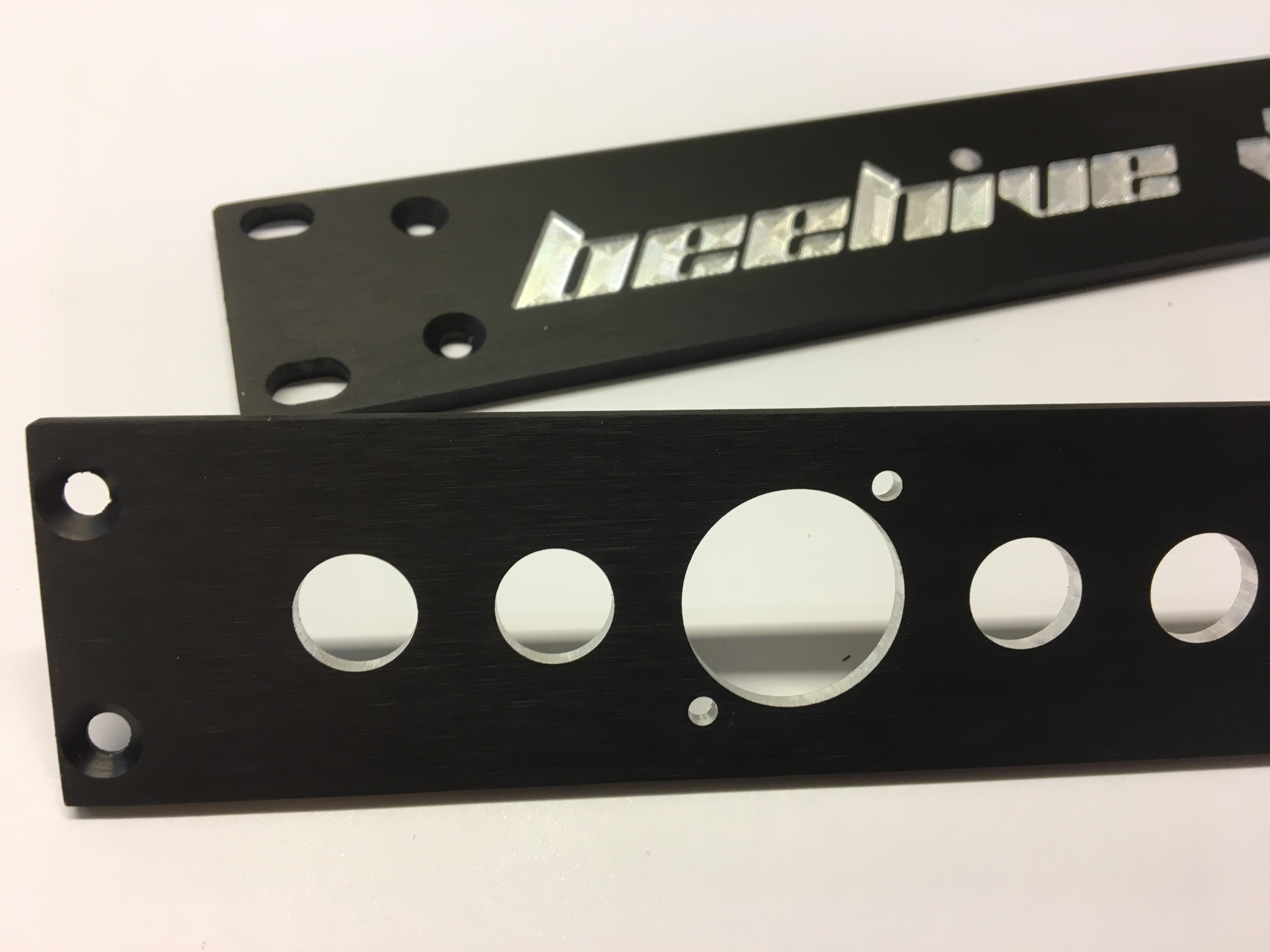

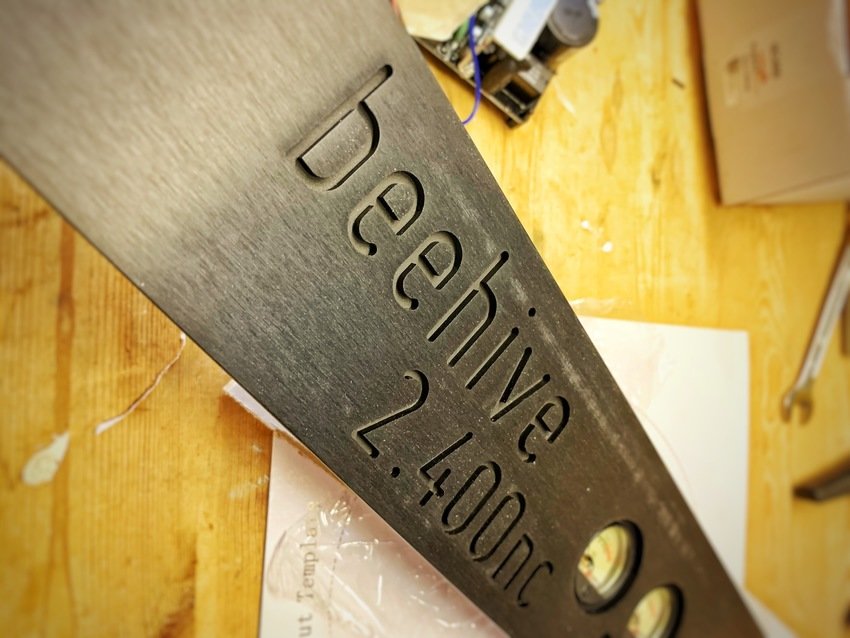

Chassi 3

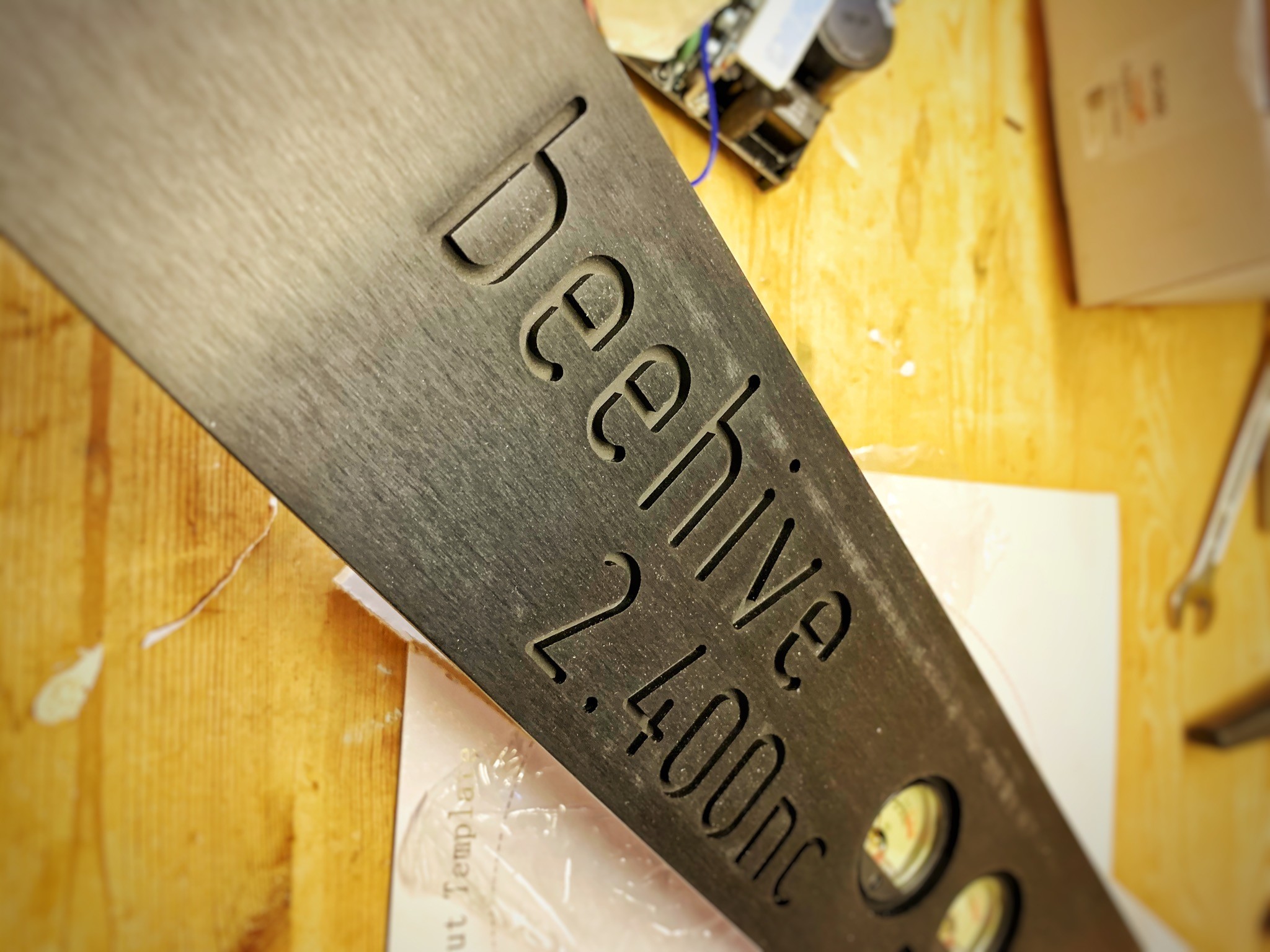

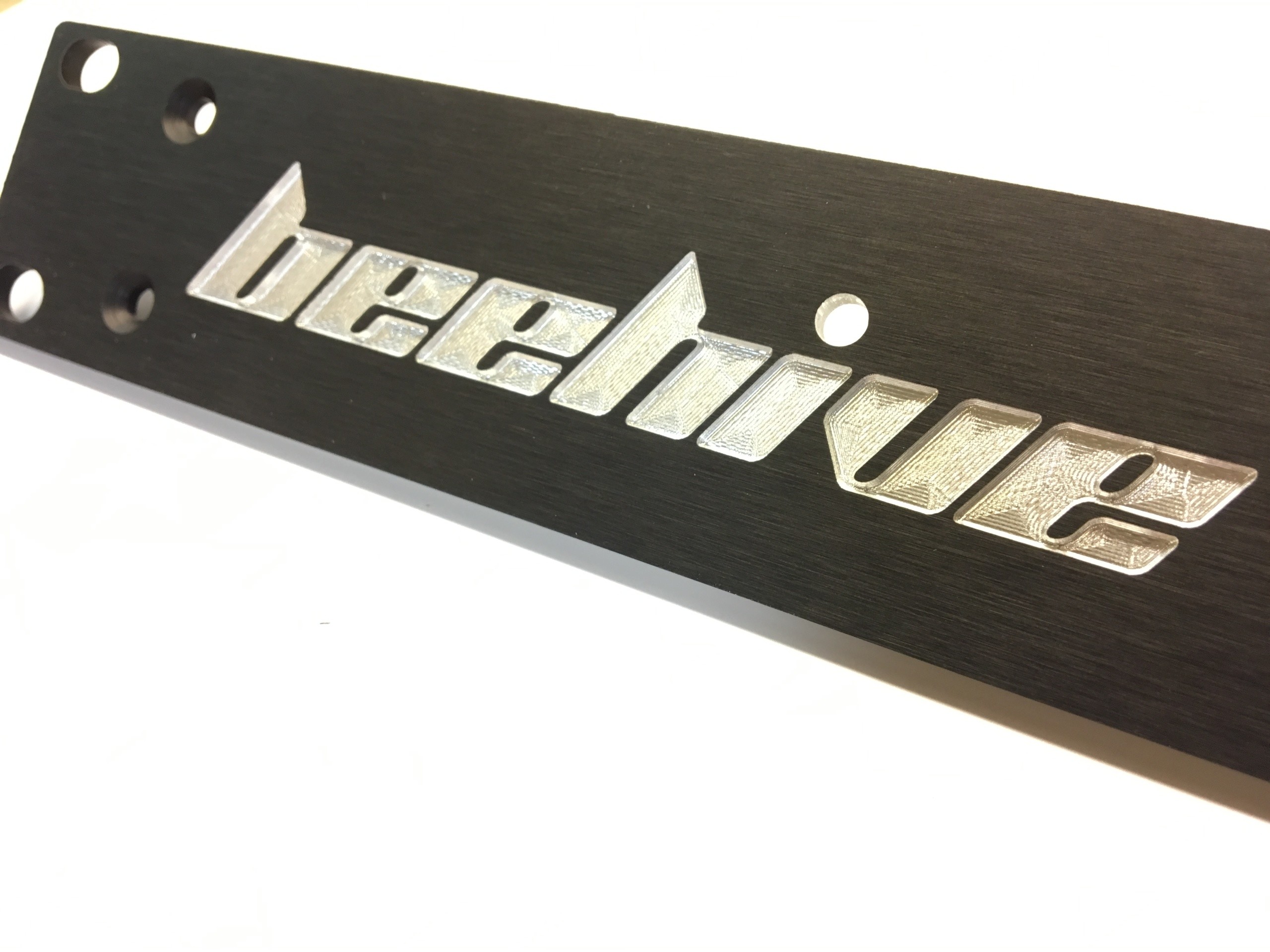

Väldigt glad att jag valde att satsa på cnc-fräst logga. Detta är familjens egenpåhittade varumärke. Riktigt bra precision på fräsning, och jag gillar faktiskt att man ser spåren i botten. Ska jag kanske strunta i omblästring och guldanodisering? (2018-01-22 14:46:23) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Chassi 4
Hela chassit hopmonterat. Lätt gjort, gick på en kvart. Noterade att sidopanelerna har spår där en M3-mutter passar. Det underlättar montaget av aluminiumplattjärnen, eftersom jag slipper gänga. (2018-01-22 14:50:16) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

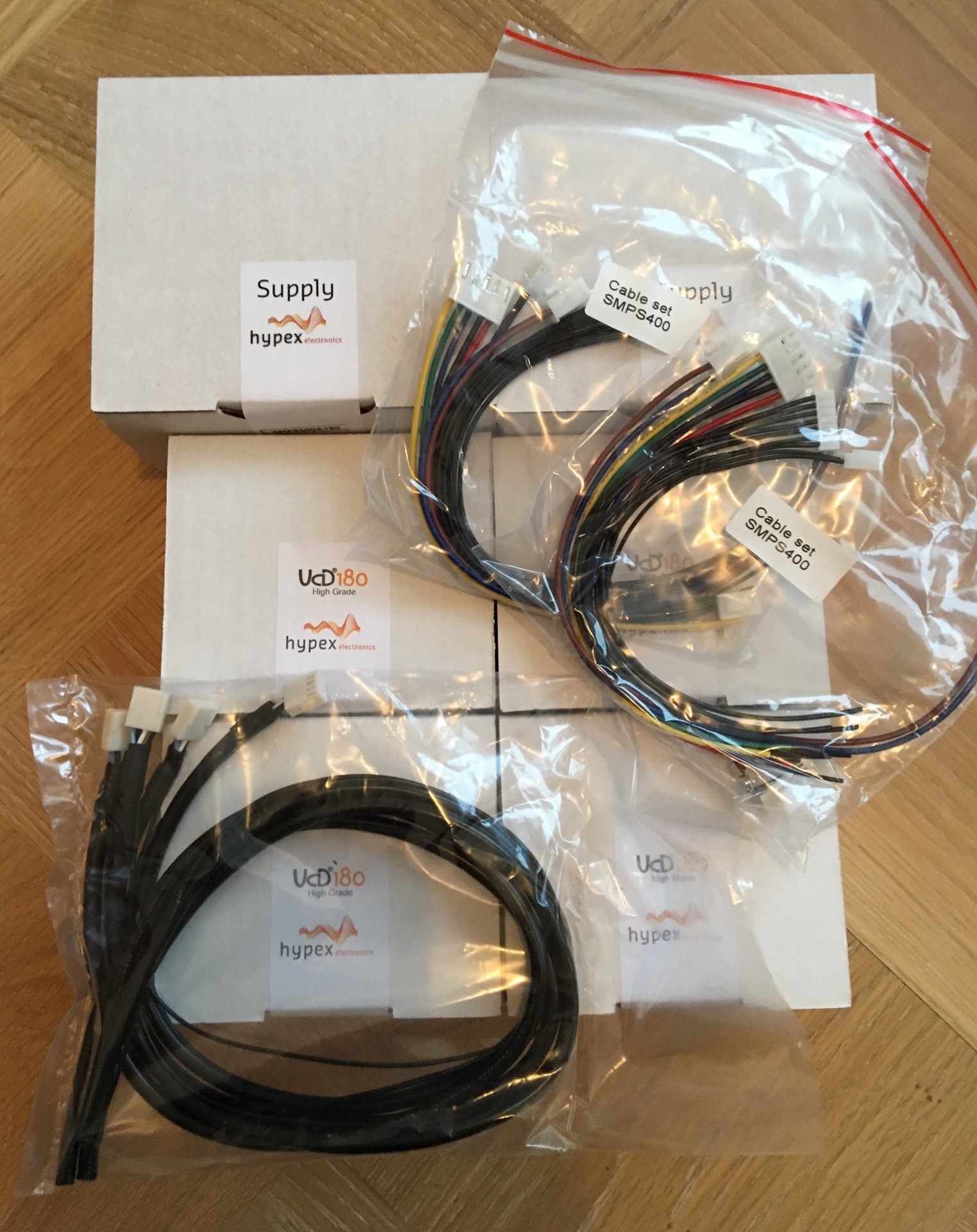

Leverans 6: Hypex
Och samma dag visade det sig att grejerna från Hypex hade kommit. Vilken lycka. Det är alltid lite obehagligt att beställa grejer från utländska firmor med internationella speditörer. Denna gång UPS, som levererat grejerna på mitt utlämningsställe utan minsta notis till mig. Men men, allt såg ju bra ut, och nu kan jag snart börja bygga. Väntar bara på min kompletterande beställning från Maskindelen: plattjärnen, fler brickor och skruv. (2018-01-22 16:49:15) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Hypex SMPS400A180,  Hypex UcD180

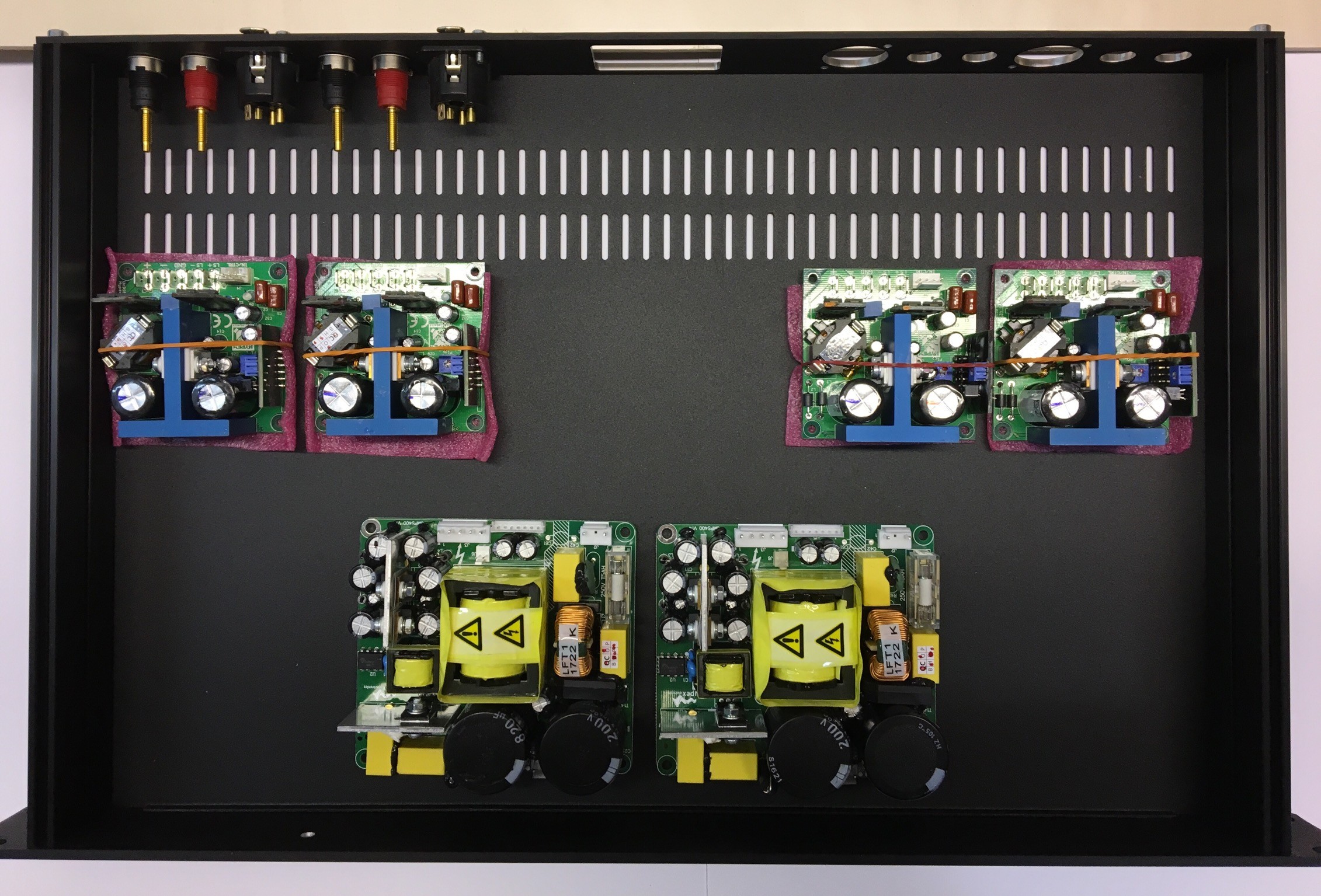

Provmontering
Ungefär så här ska det bli. Det liknar ju mina skisser åtminstone! Måste nog vänta med hålborrandet till aluplattjärnen kommer. (2018-01-22 16:55:19) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Hypex SMPS400A180,  Hypex UcD180

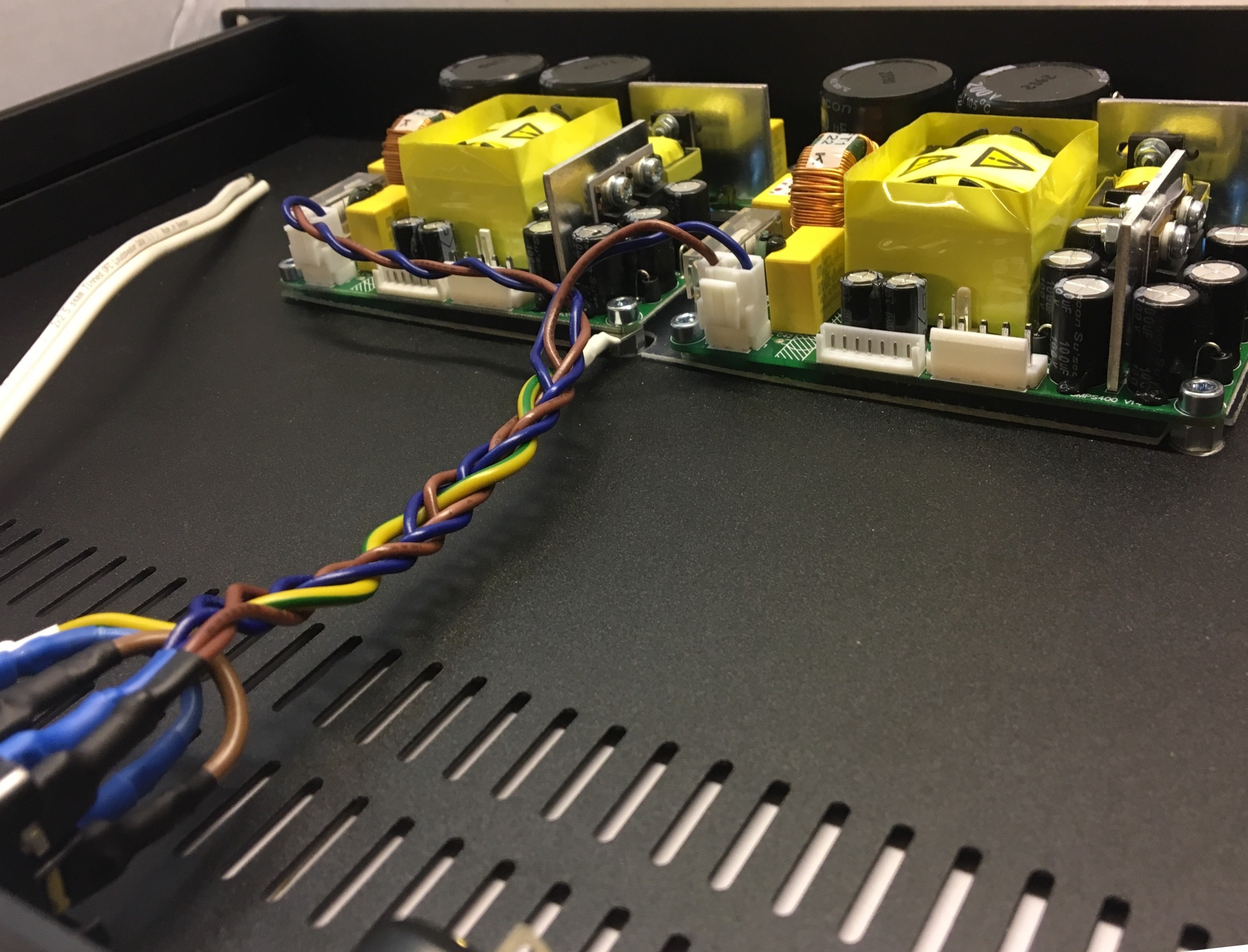

Femflätning
Har monterat de switchade nätaggregaten, SMPS180A400. Ett per två förstärkarmoduler. Det var lite knepigt, för man måste alltså sätta ett isolerande skydd under. Förutom ena hörnet, där jorden ska kopplas, så där måste man sätta en metalldistans och skrapa bort lite färg för kontakt. Kör helt utan distanser vid övriga hörn, men måste nog försöka kapa till några pluttiga små distanser. Sedan läste jag på om hur man flätar ihop fem kablar. Och så flätade jag ihop fem kablar! Tänk vad mycket nytt man lär sig. (2018-01-23 13:08:33) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Hypex SMPS400A180

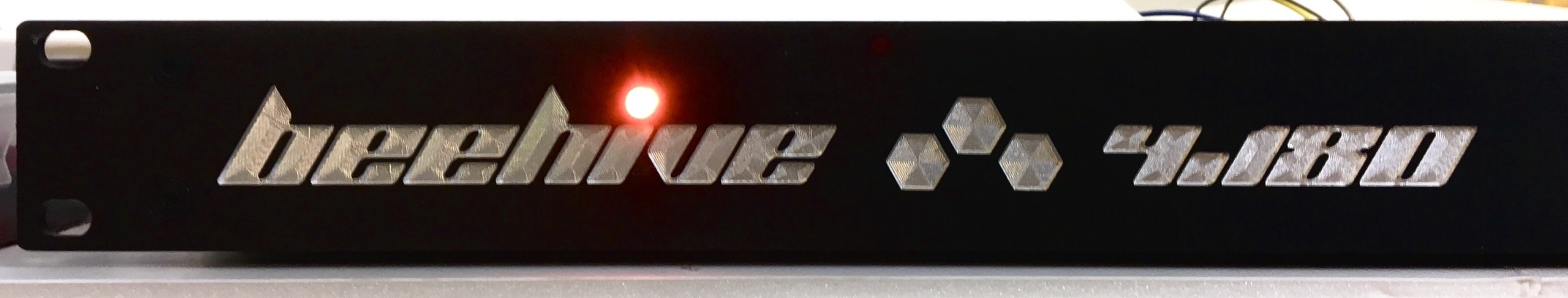

Front
Front med logga och lysdiod provmonterad. (2018-01-23 20:03:07) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

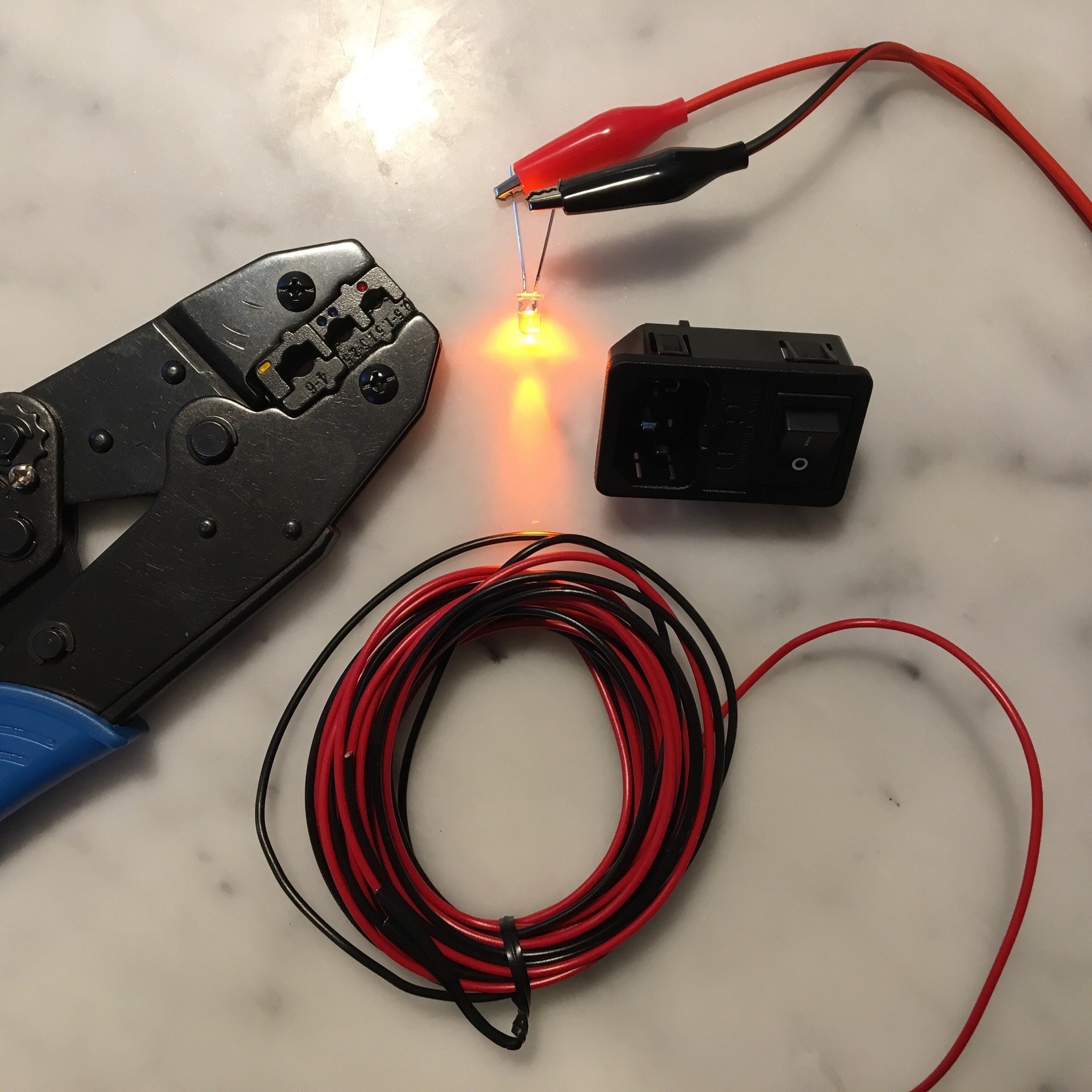

Rätt men fel

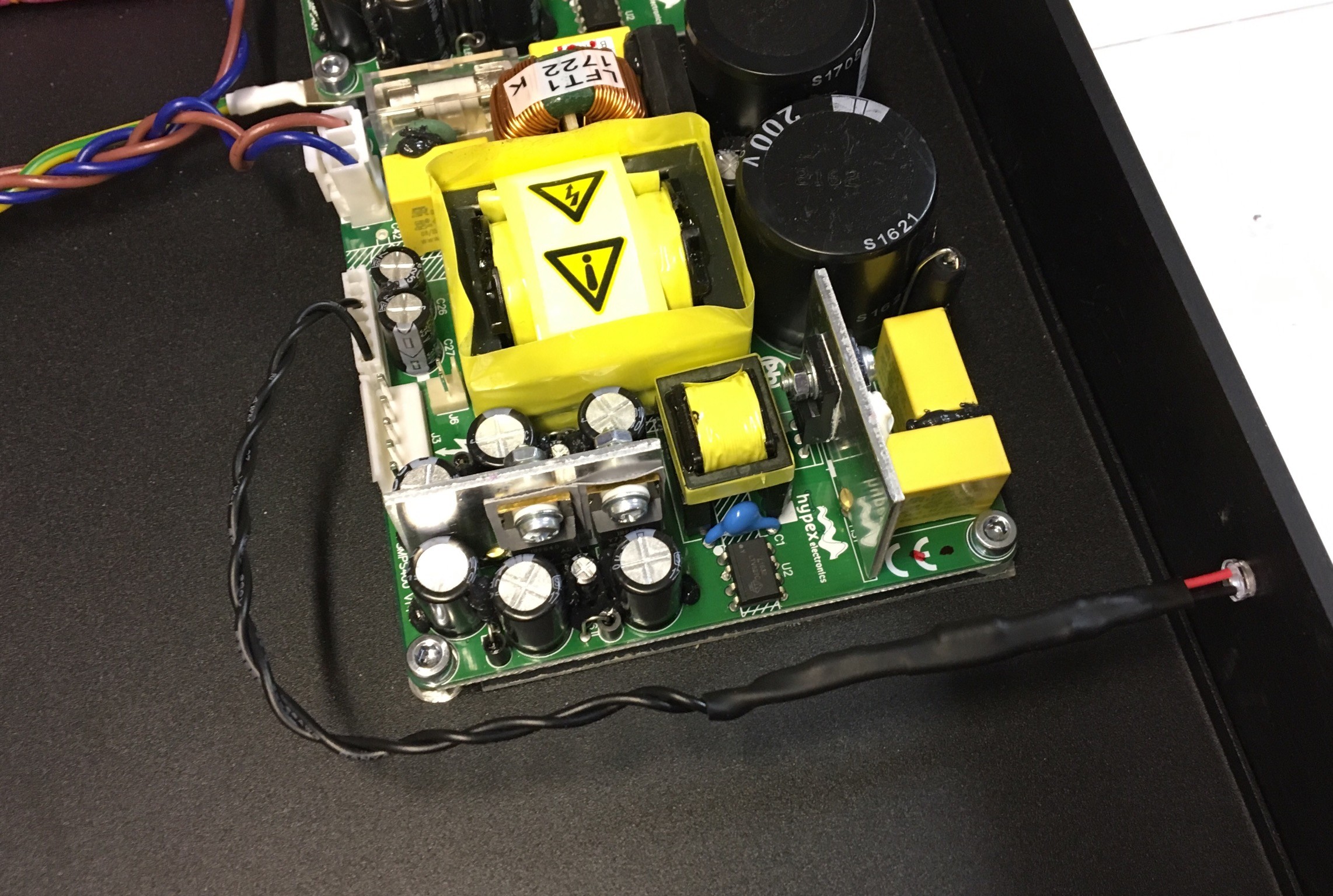

Ägnade en stund åt att förbereda lysdioden med lödning av motstånd, lite krympslang. Sedan kom jag på att jag kanske skulle dubbelkolla motståndets resistens. Jag använder ”V aux” på nätagget, enligt instruktioner från Hypex. Tänkte att spänningen där var samma 46 V som det lämnar till förstärkarmodulen. Då skulle en resistor på 2,2 kOhm vara lagom. Men si så var det inte; det lämnar bara 21 V på V aux. Och då ska man ha en resistor på 680 Ohm istället. Så det blir till att beställa igen från Electrokit, och försöka klippa upp mina fina krympningar. Tur jag upptäckte det nu, åtminstone.

Edit: har gjort ett misstag till. Kände att jag ville testa om LED:en alls lyste upp med detta motstånd, så jag kopplade på nätspänning (med andan i halsen). Och den lyste. Mycket starkare än jag trodde. Hmm. Mätte spänningen ut, och fick den till dryga 42 V istället för förväntade 21 V. Sedan kom jag ihåg, att specifikationen angav "2x21 V" snarare än 21 V, och läste på om hur switchade nätaggregat fungerar. Insåg då att jag gjort ett misstag till, som på sätt och vis tog ut mitt första misstag. Ett switchat nätagg har flera positiva utgångar och en gemensam negativ, så jag skulle kopplat mellan jord och positiv, inte mellan det som angavs som positiv och negativ. Där mäter det nämligen 21 V. Hoppsan. Som sagt, man lär sig mycket genom att bygga saker. (2018-01-24 18:39:56) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Hypex SMPS400A180

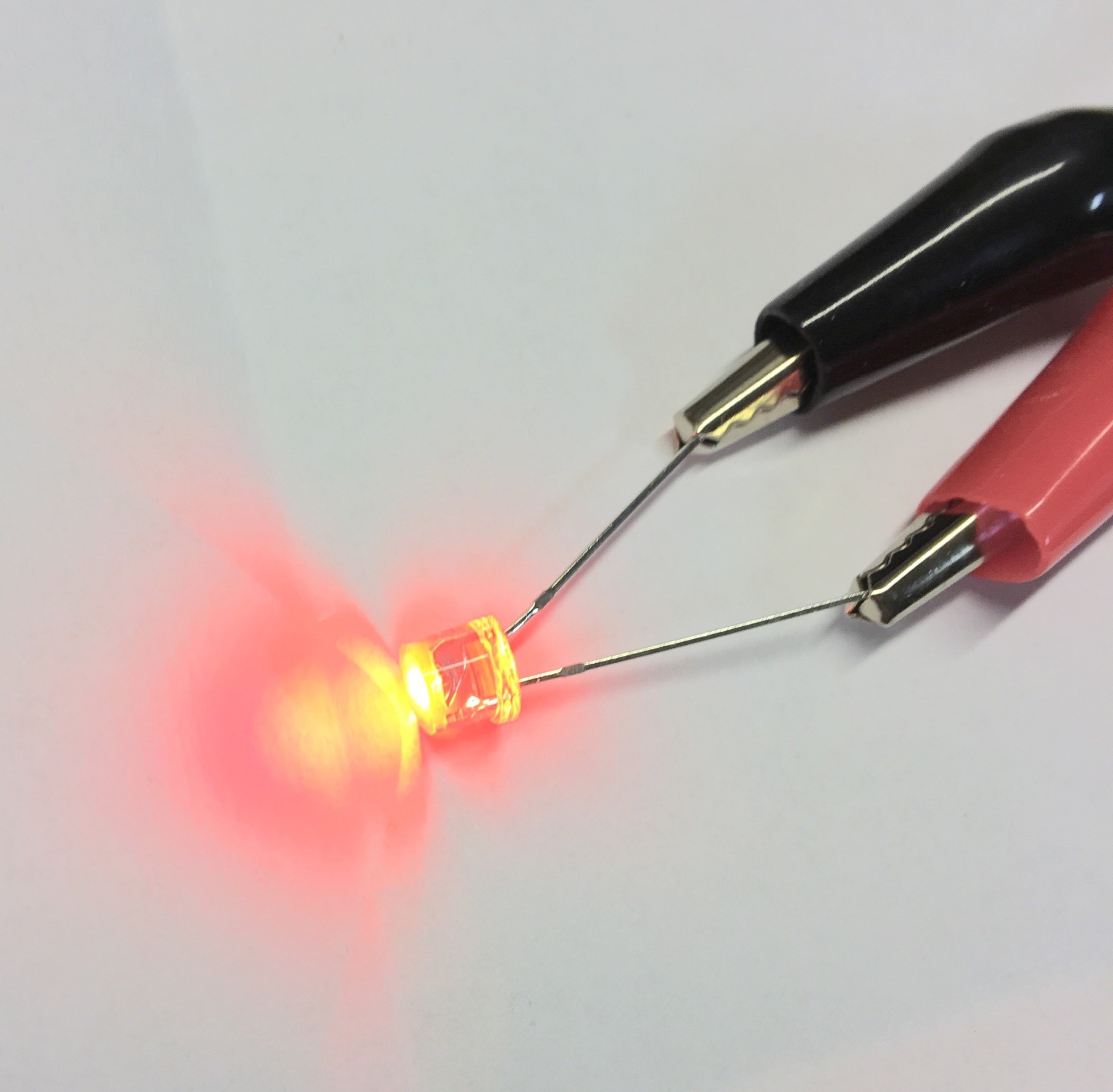

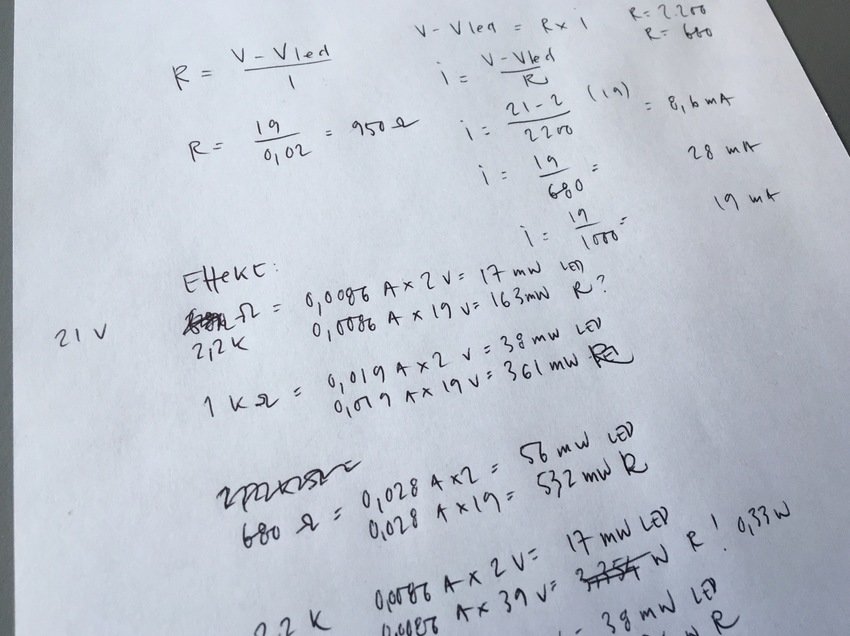

Matte

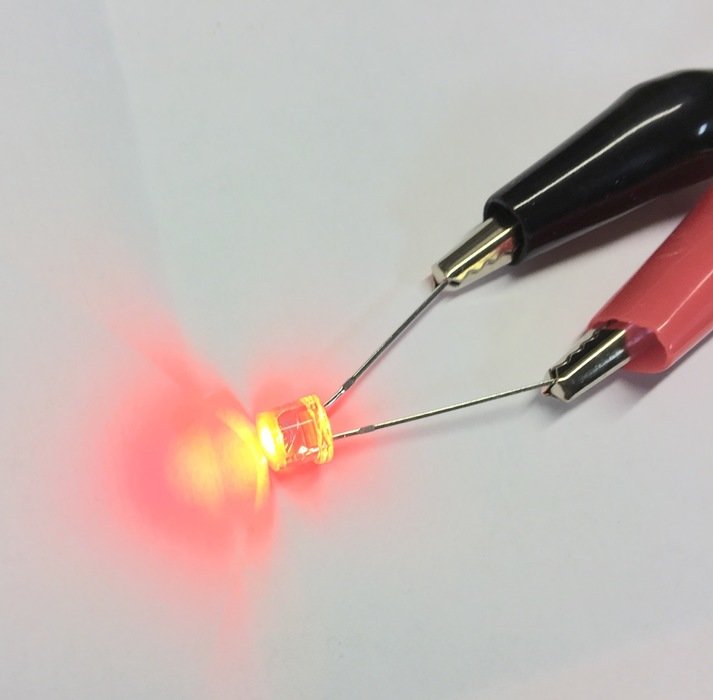

Nu fattar jag hur det hänger ihop! Provade koppla LED:en till 21 V med mitt 2,2 kOhm-motstånd, och då lyste den riktigt lagom svagt, en snygg glöd. Mätte strömstyrkan över den till 9mA, spänningen blev 1,95 V. Den är specad till 1,8-2,4 V, 30 mA. Lägre matningsspänning ger med samma motstånd en lägre strömstyrka över LED:en, och också mindre stress på motståndet i form av effekt som måste omvandlas till värme, eftersom motståndet får en lägre spänning över sig. Det var länge sedan jag hade ellära på fysiken i gymnasiet... (2018-01-25 11:39:51) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

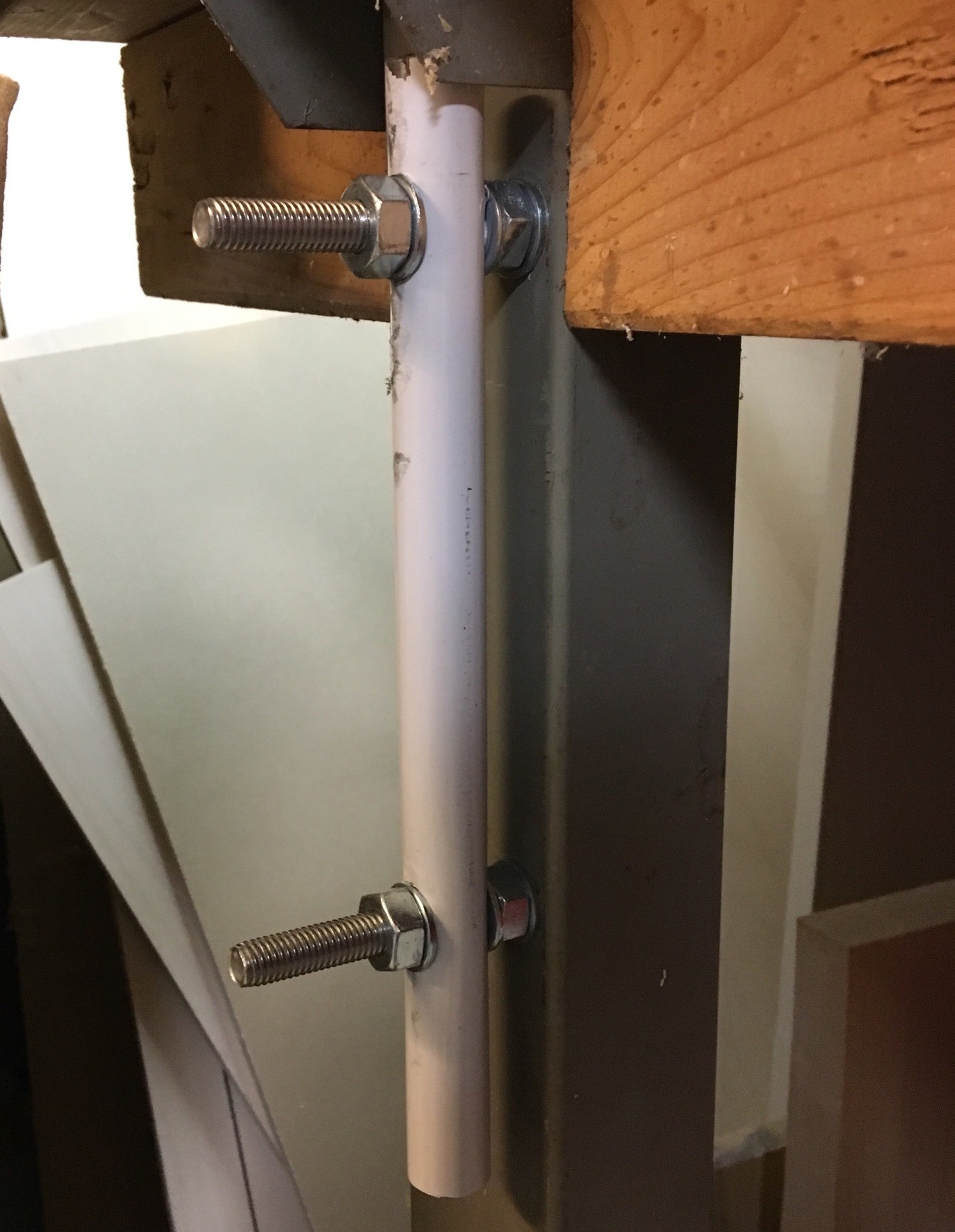

Plattjärnsbock
Har gjort ett försök till att tillverka en bockanordning för mina alu-plattstänger. De lär ju behöva böjas runt en radie för att inte knäckas. Hittade ett gammalt stålrör med lagom diameter (20 mm), hoppas bara inte det är för mjukt. Det fanns redan ett par hål i benen till mitt arbetsbord med rätt storlek, så det var snabbt gjort. Jag lär ju märka om det funkar eller inte. (2018-01-24 19:29:06) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

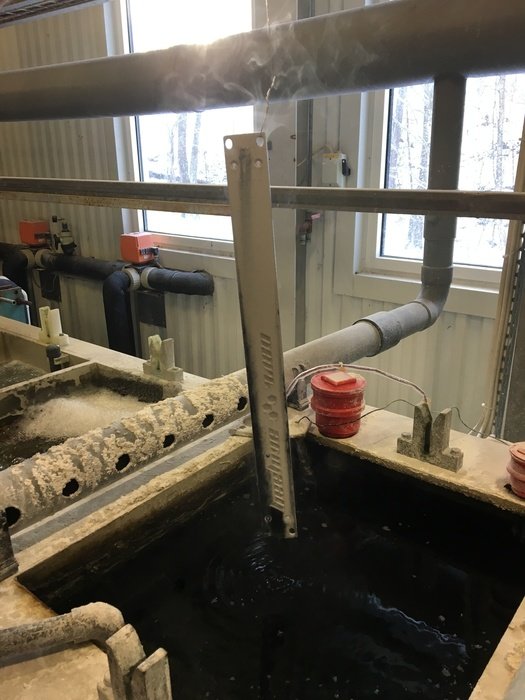

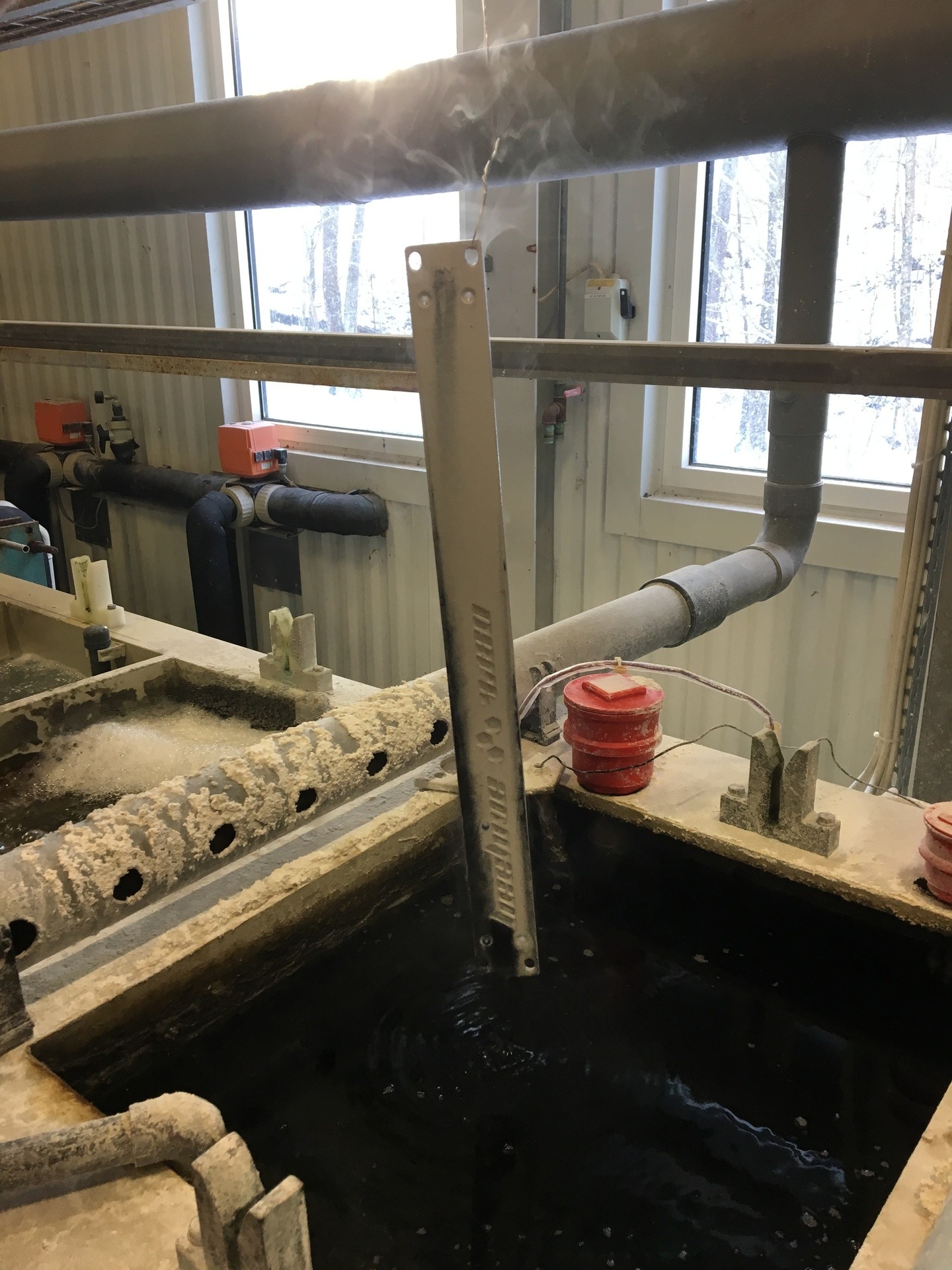

Avfärgning
Kom väldigt bra överens med en kille på anodiseringsfirman, så jag bestämde mig för att köra på. Smet från jobbet en timme för att ägna mig åt lite mer väsentliga saker. Här doppas frontplåten i ett bad med NaOH för att fräta bort den svarta anodiseringen. (2018-01-30 11:53:19) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

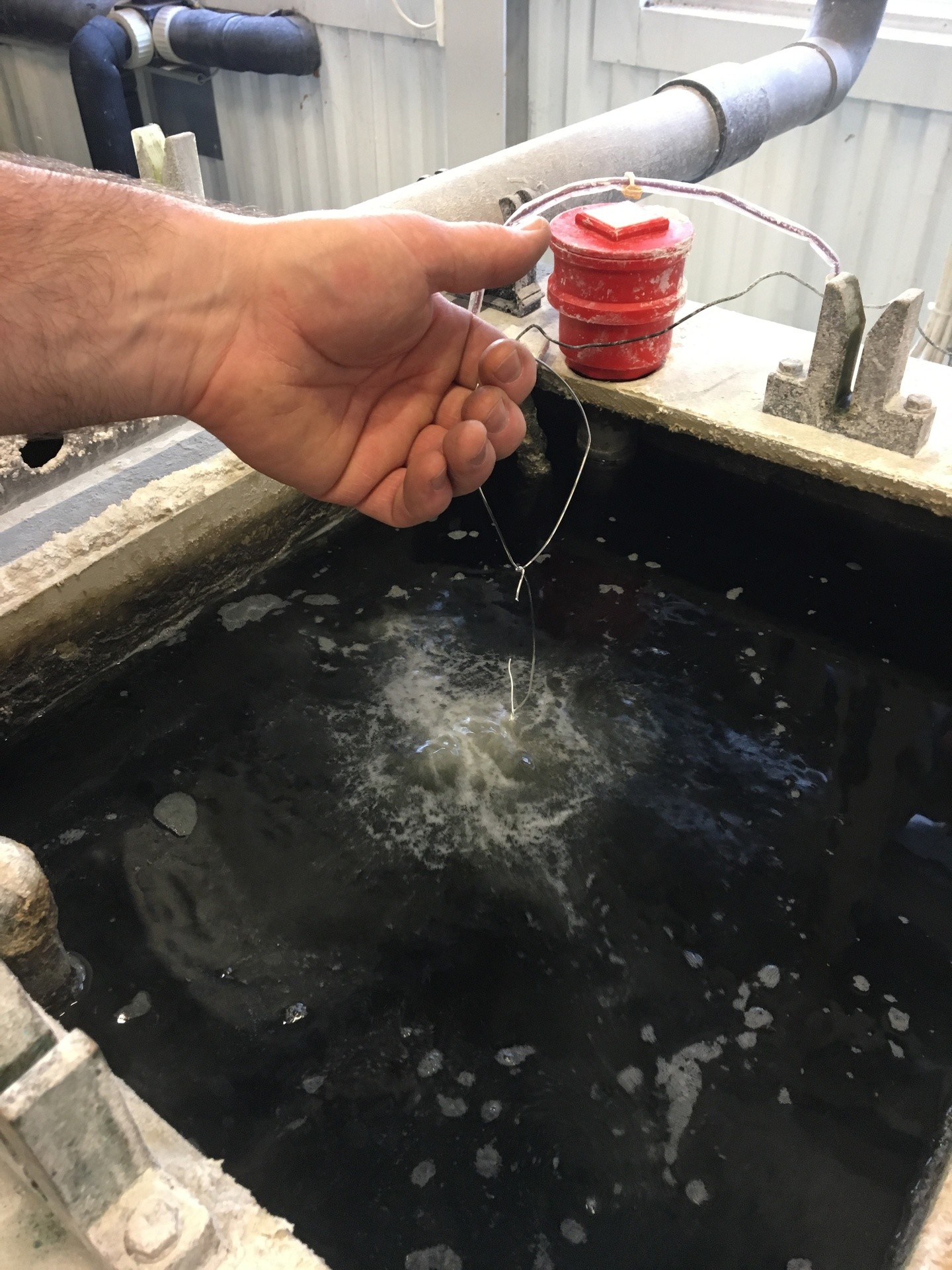

Avfärgning 2
Här är processen halvfärdig. Efter NaOH doppas biten i vatten, och sedan i ett bad med HCl, och så ett par vattenbad till. (2018-01-30 11:56:45) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

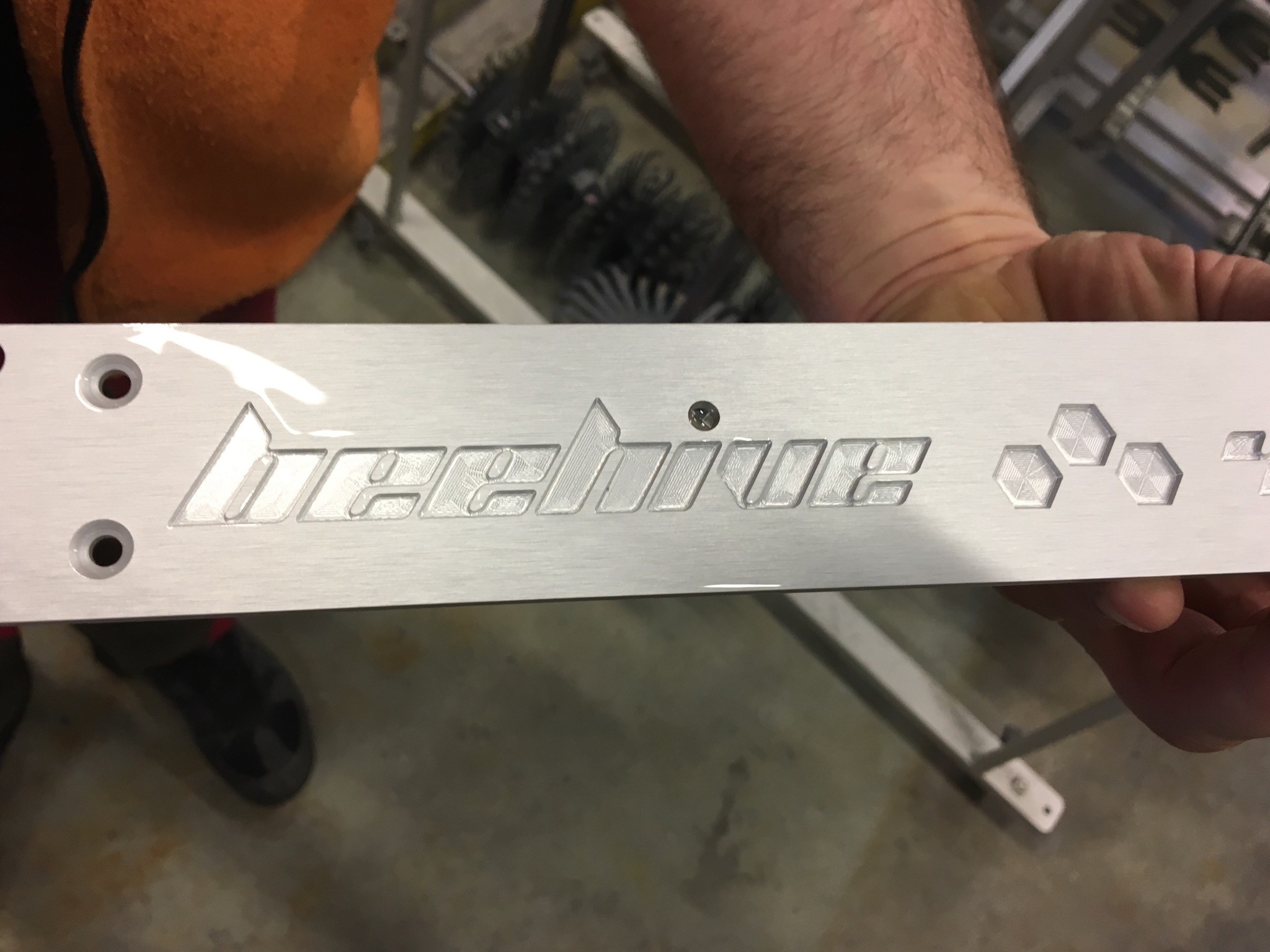

Avfärgad!
På några minuter försvann den svarta anodiseringen. Spåren efter fräsningen syns fortfarande i botten på loggan, men de har jämnats ut något. (2018-01-30 11:58:35) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

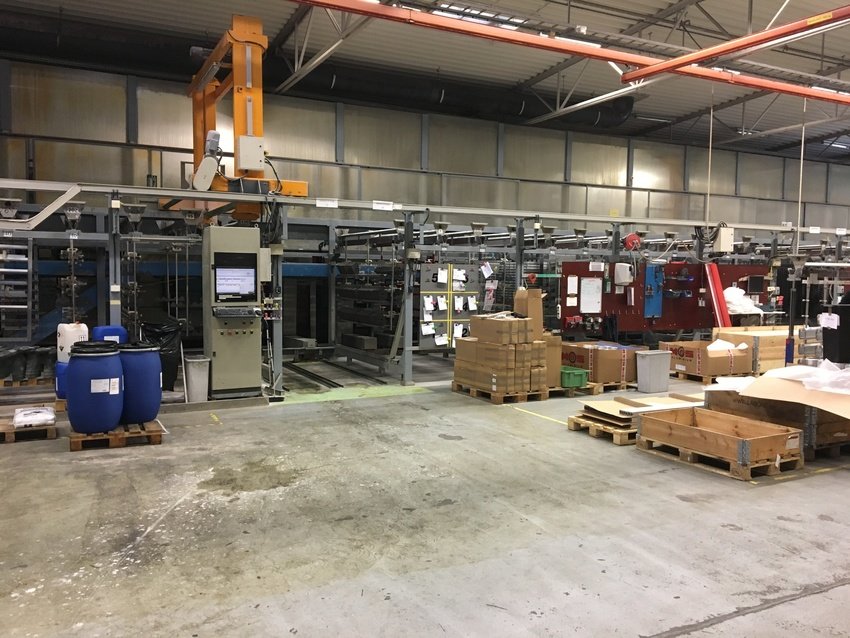

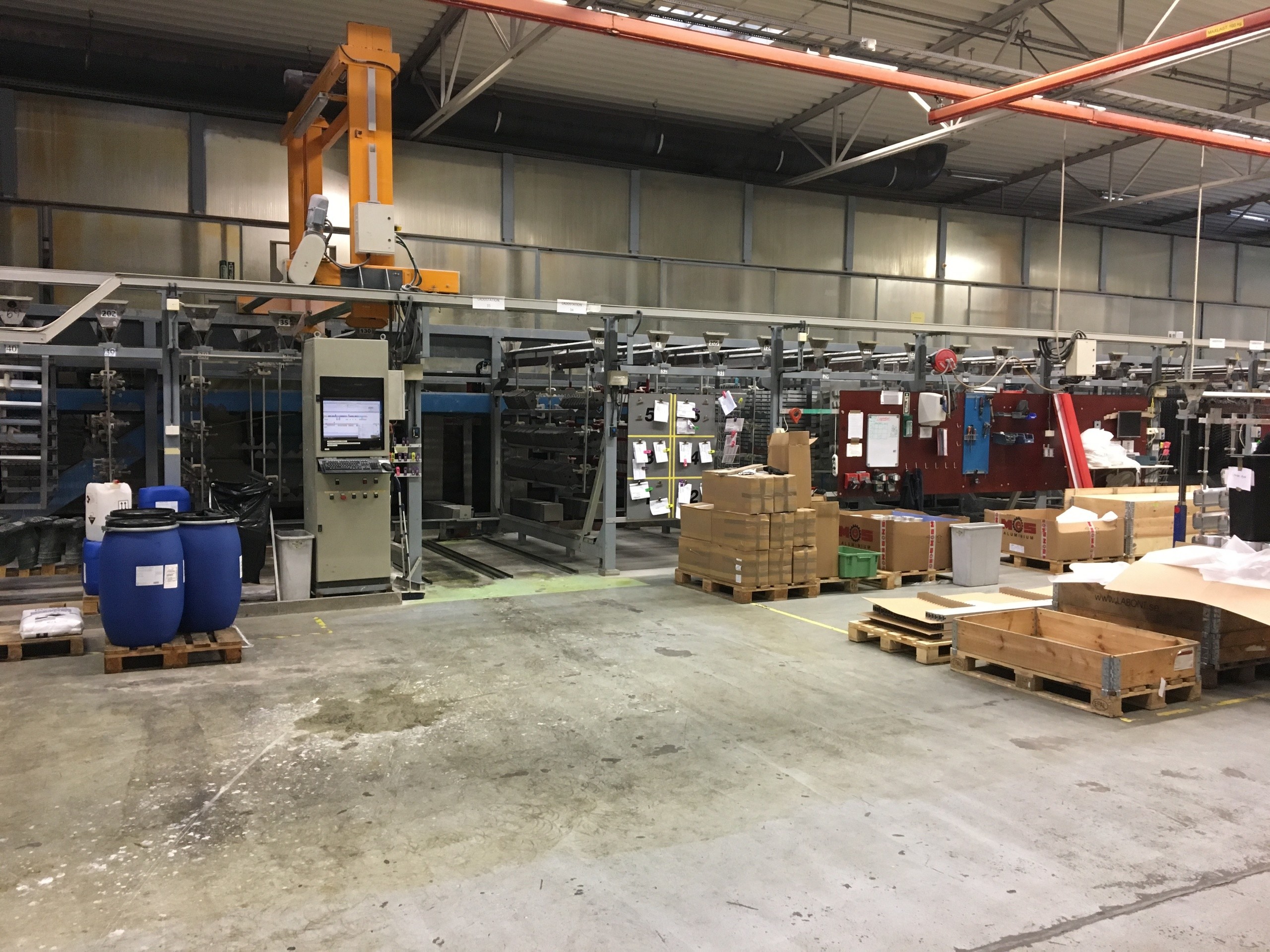

Anodisering
Slutligen ska min plåt åka igenom den här processen, för avfettning, tvätt, anodisering och infärgning. En fin guldgul färg har jag beställt. Processen tar cirka fyra timmar. Otroligt snygga grejer blir det. Tyvärr kör de inte guld idag, så jag får nog vänta någon vecka innan jag kan hämta min guldanodiserade plåt. Väldigt kul studiebesök! (2018-01-30 11:59:36) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

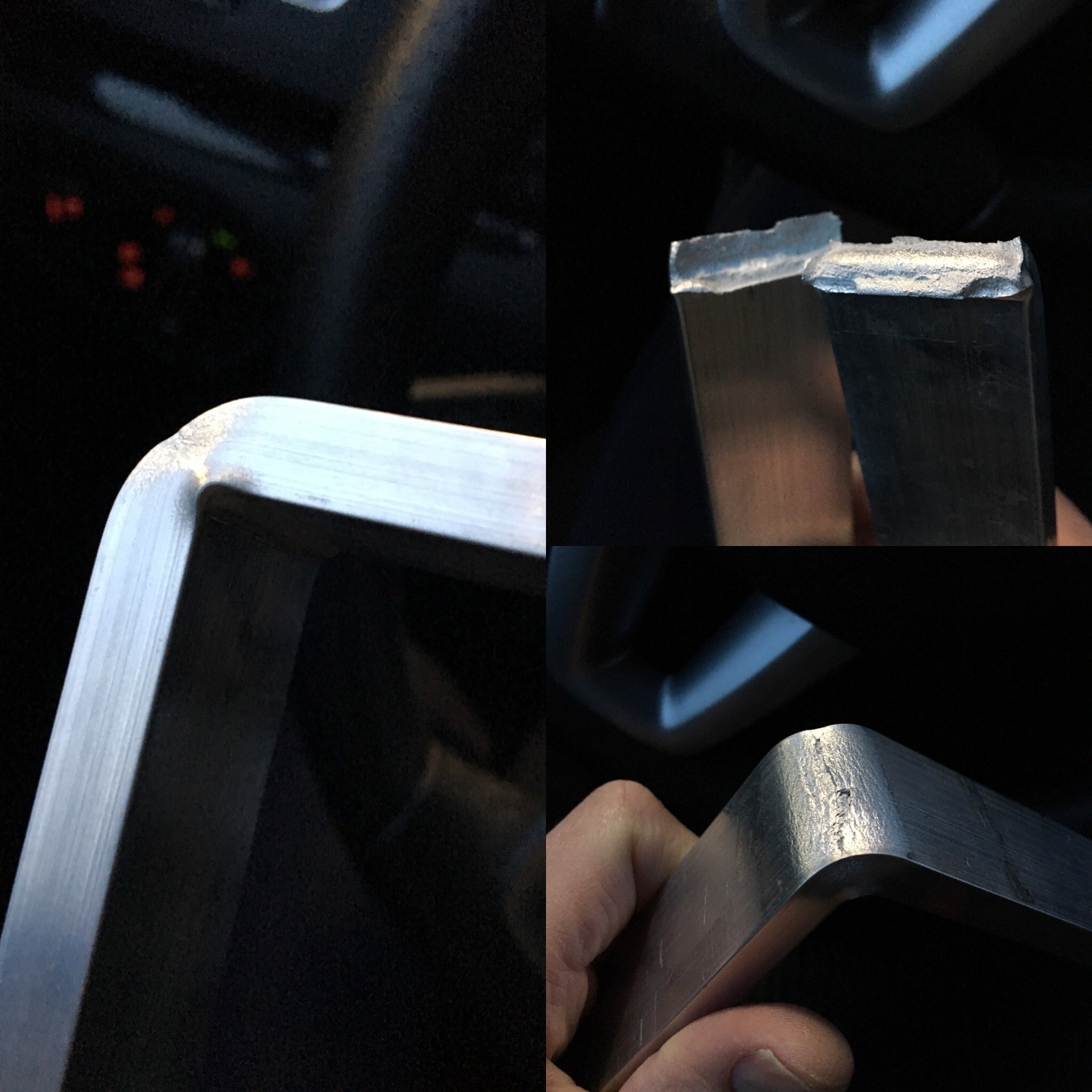

Böj åt pipsvängen
Det här var svårare än jag anat. En vecka har jag väntat på leverans från Maskindelen, eftersom de var de enda som hade aluminiumplattjärn i lagom dimension till vettigt pris. Försökte först böja med min hembyggda rigg, men det gick inte alls. Fick till en kanske tiogradig böj efter att ha hängt mig i materialet och tagit spjärn med fötterna, och då hade jag också lyckats böja mothållsröret.

Idag på morgonen var jag iväg på en lokal plåtfirma. En kille där stoppade in mina bitar i en vanlig bockningsmaskin, skarp böj således. Var tydlig innan med att han inte lämnade några garantier. Han fick till ett par böjar, men dels sprack det ganska fult, dels frakturerade den ena spontant så fort jag kommit ut från verkstaden. Nu får jag tänka om igen. (2018-02-01 08:42:21) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Support
Haft problem med att chassit glipar i nederkant och att bakplåten flexar oroväckande mycket när man sätter i/drar ur kontakter. Efter lång mailväxling med Modushop (chassitillverkaren i Italien), har de kommit fram till att det stora antalet hål i baksideplåten har påverkat stabiliteten. De har faktiskt utmärkt kundsupport, och även om jag tycker att själva konstruktionen är felaktig, har jag accepterat argumenten. Så jag sågade till ett par bitar av aluminiumplattstången jag ändå inte kommer använda, och gängade hål för M3-skruv. (2018-02-01 20:13:57) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

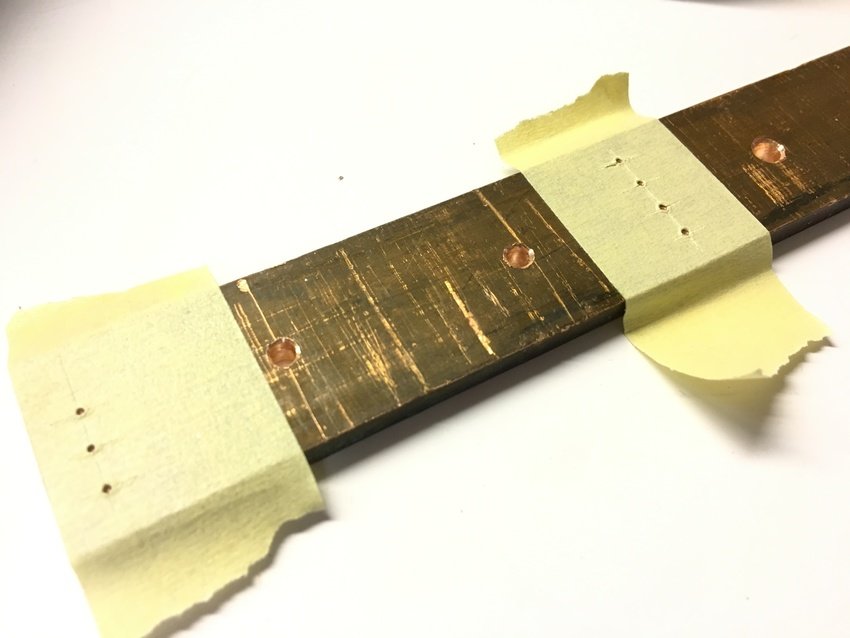

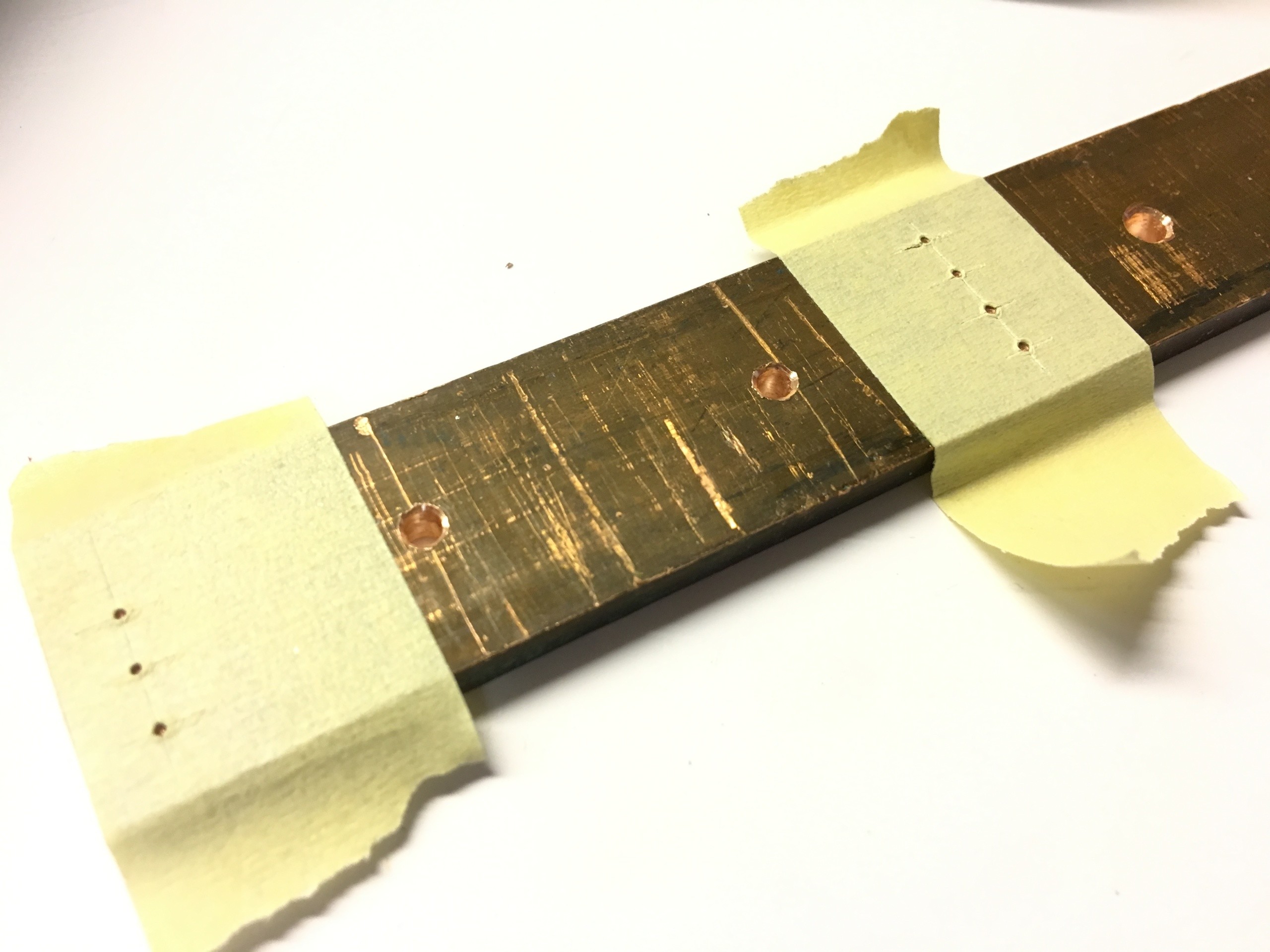

Borrar koppar
Fick äntligen tag i kopparplattstängerna idag. 5x25mm. 250 spänn ville plåtslagaren ha för fyra stycken (planerar för framtiden!) och en ganska stor aluplåt. Inte så farligt. Här ser man hålen som ska matcha hålen för gängorna på UcD:ernas kylflänsar. Svårt få till passformen perfekt, en mall hade varit bra att ha. Vad tror ni de andra hålen jag märkt upp ska vara till för? (2018-02-05 22:24:04) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

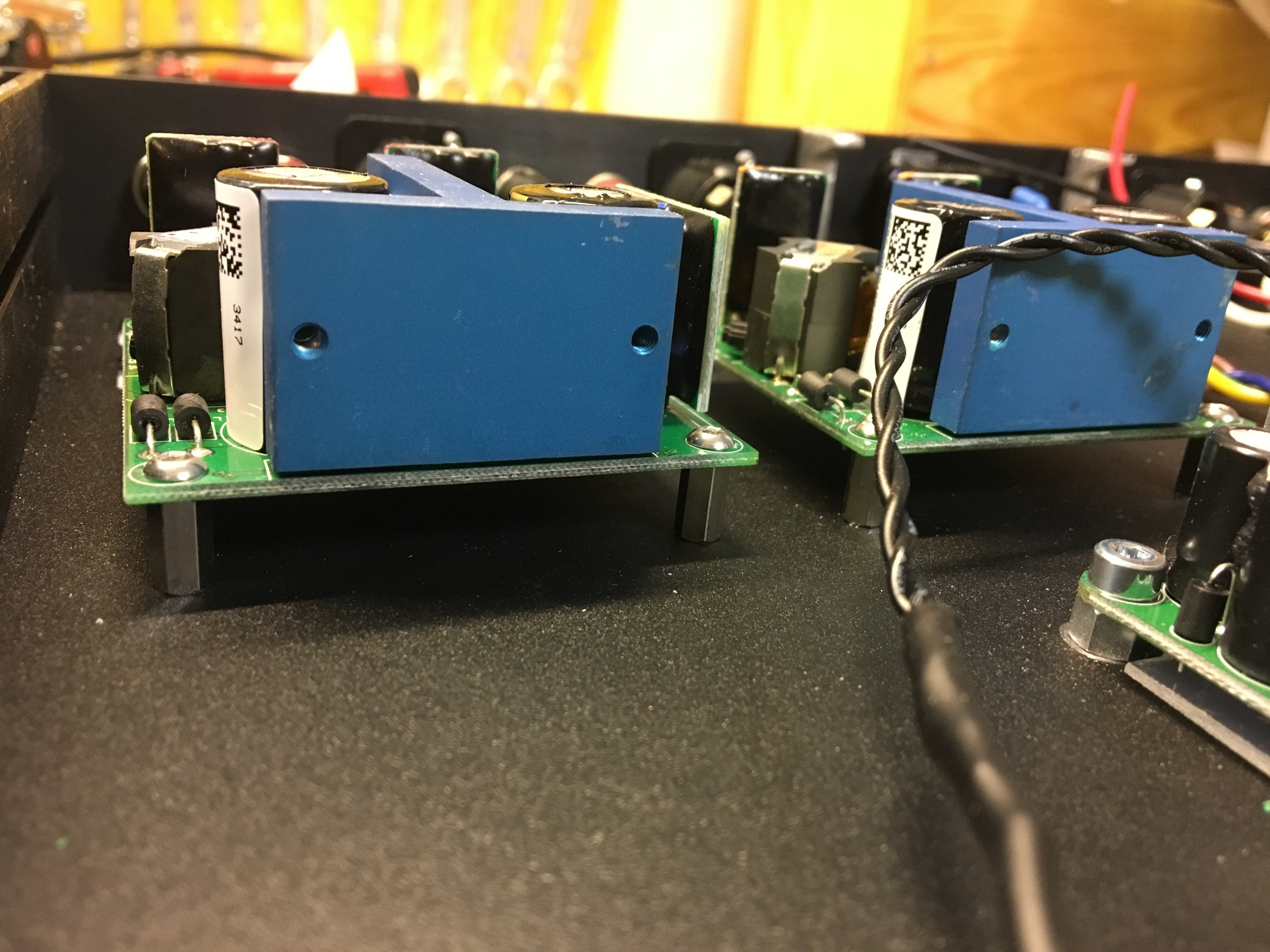

Distans
Monterat fast själva förstärkarmodulerna efter atth a måttat ut bäst position med kopparplattstängerna. 10 mm distanser, och en M3x6-skruv från varje håll. Svårt få allt exakt, men det löste sig efter att jag borrat upp ett 3 mm-hål på kretskortet till 4 mm. (2018-02-05 22:20:48) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Hypex UcD180

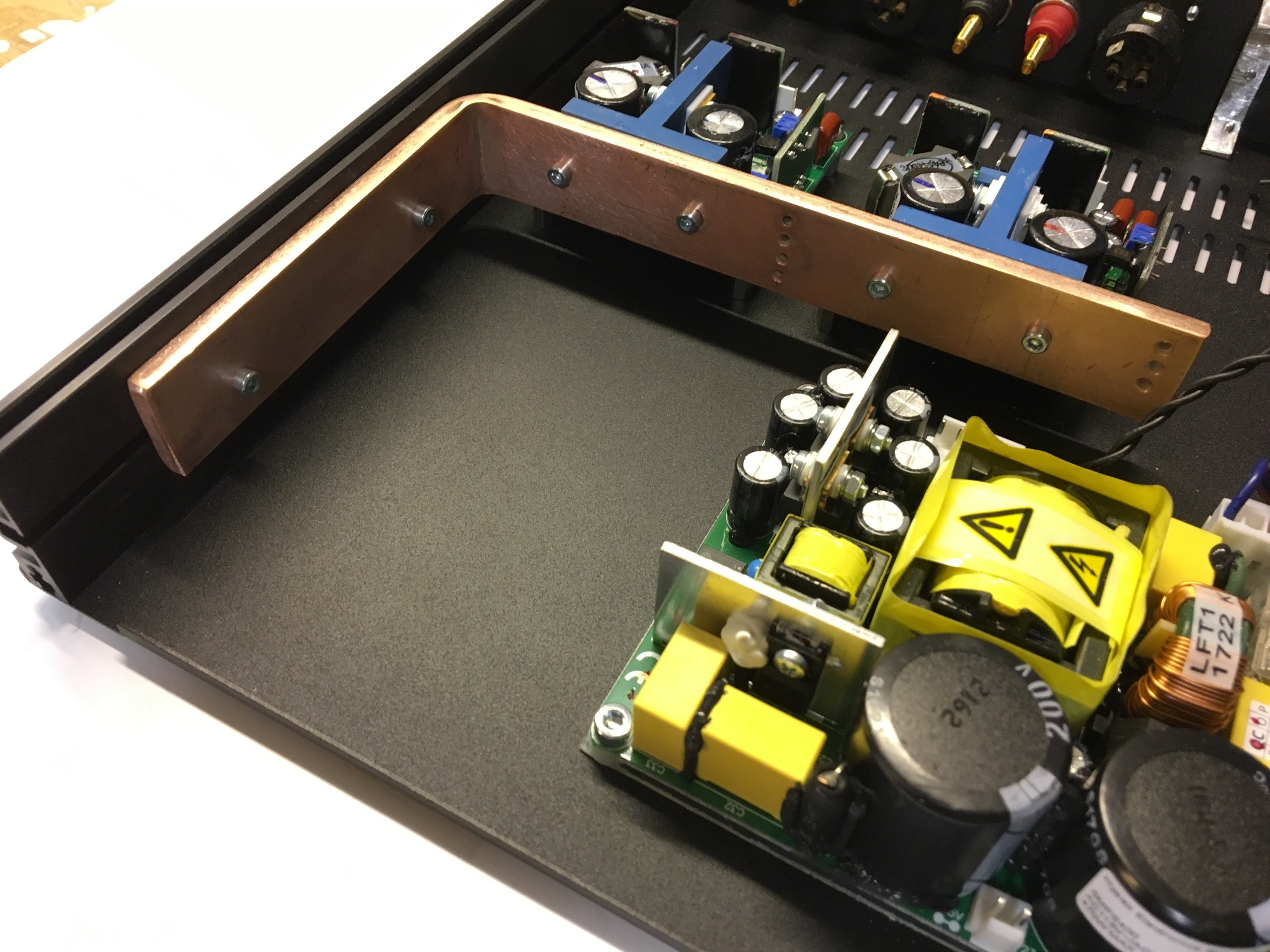

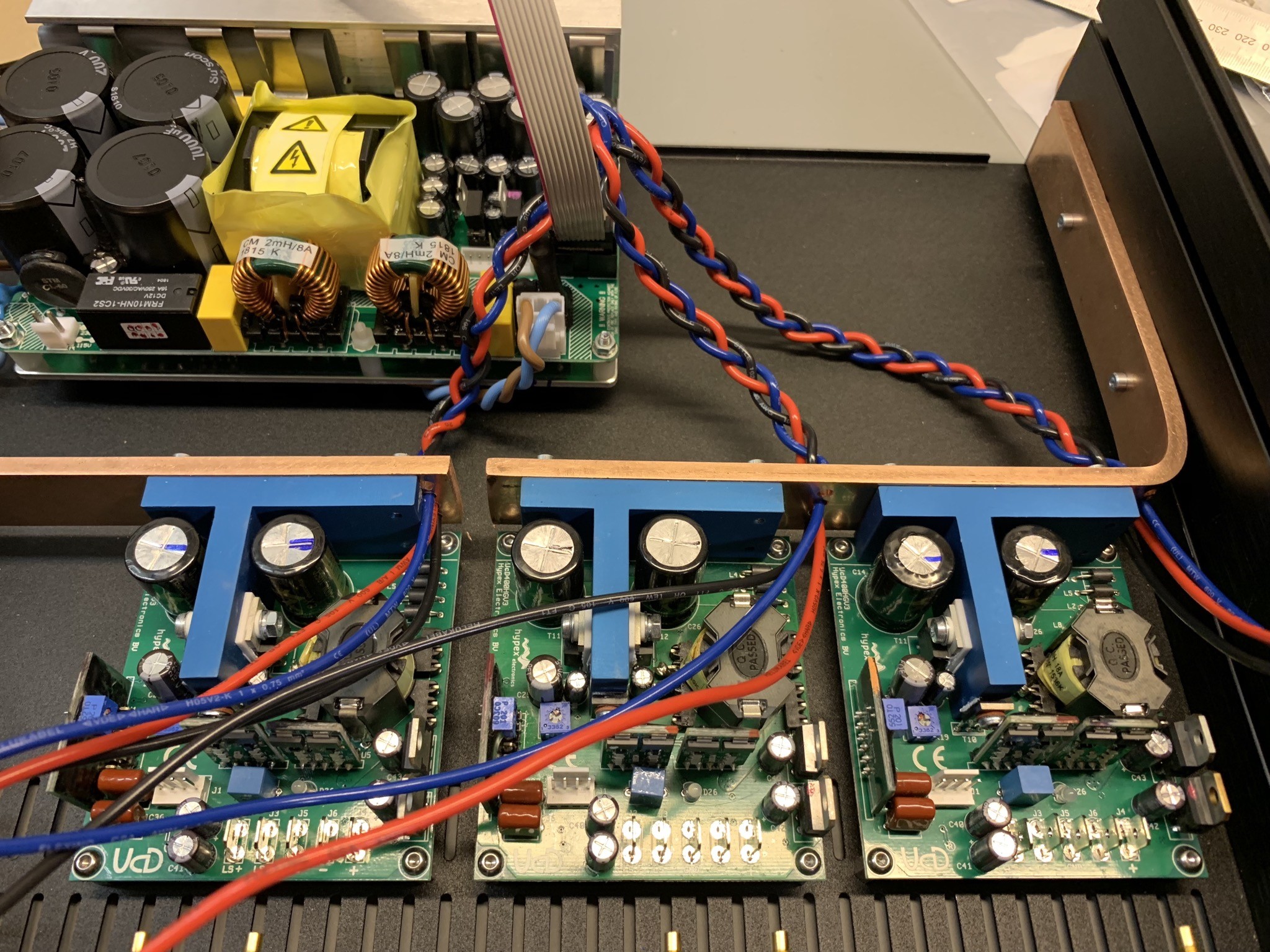

Koppar på plats
Äntligen sitter kopparen på plats! Har legat löjligt många nätter och grubblat över i vilken ordning man ska göra saker och ting. Lite knepigt att få upp glansen. Har provat med Svinto och silverputs, bägge gick oväntat dåligt. Till slut slipade jag bara av den med min excenterslip och ett 400-papper. Och allt detta för att få snygga bilder i galleriet; den lär ju oxidera lika fort igen. Man skulle kunna klarlacka den, men jag inbillar mig att det skulle försämra värmeledningsförmågan. Kommer den att oxidera på de sidor där den har kontakt med aluminiumet? Jag får väl skruva isär den om något halvår och kolla. En sida kvar, den gör jag imorgon. (2018-02-05 22:28:30) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Hypex SMPS400A180,  Hypex UcD180

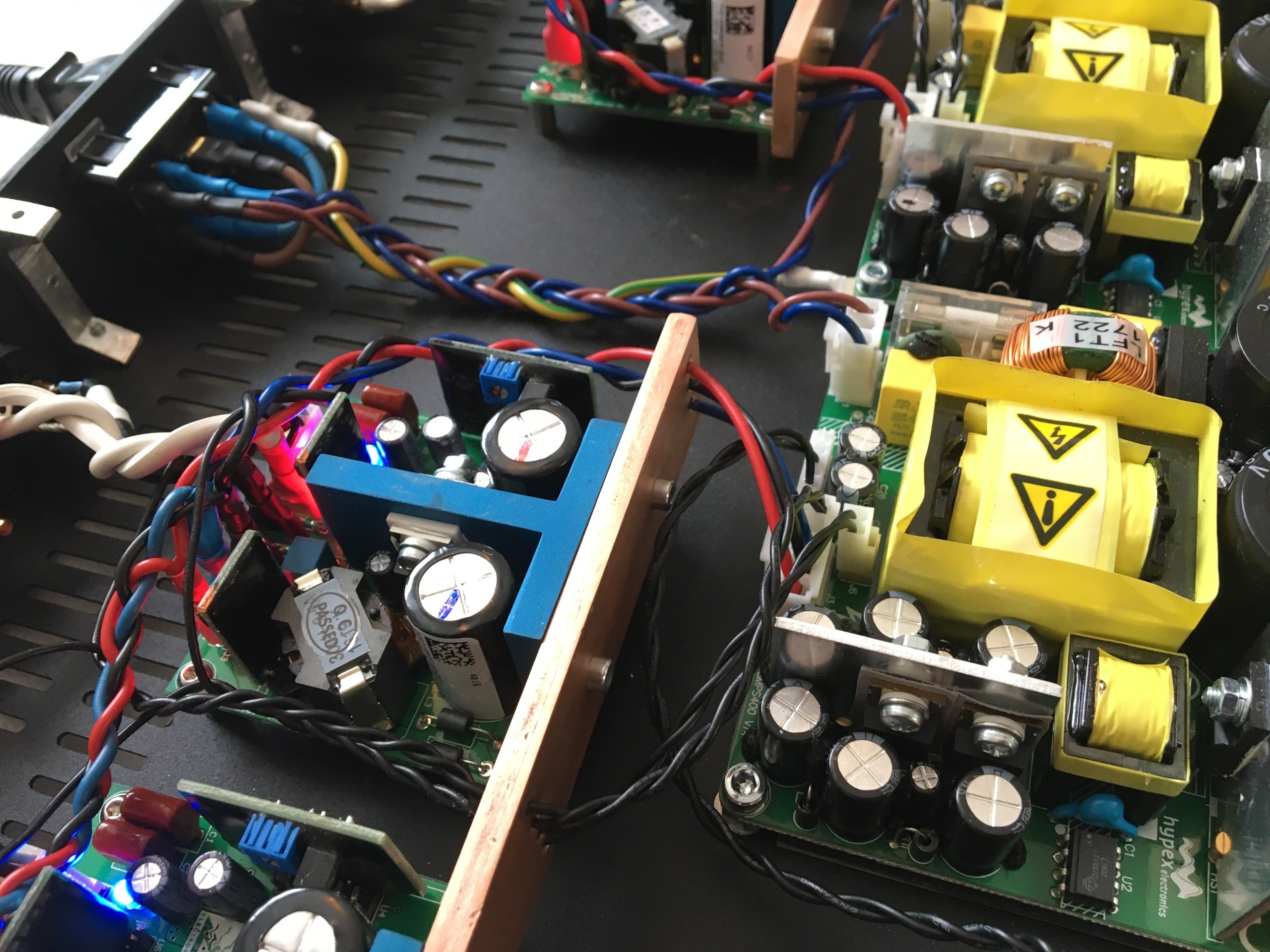

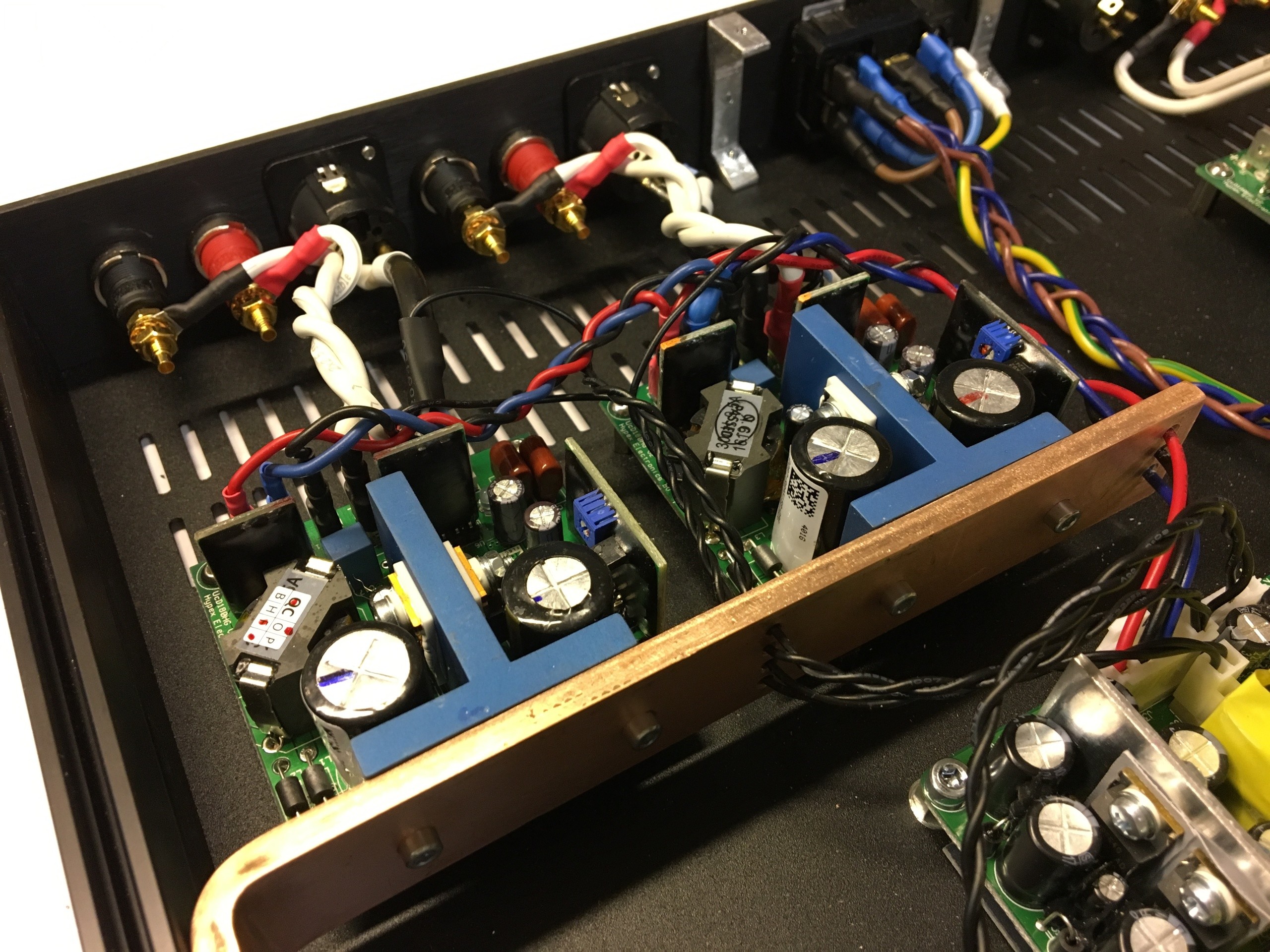

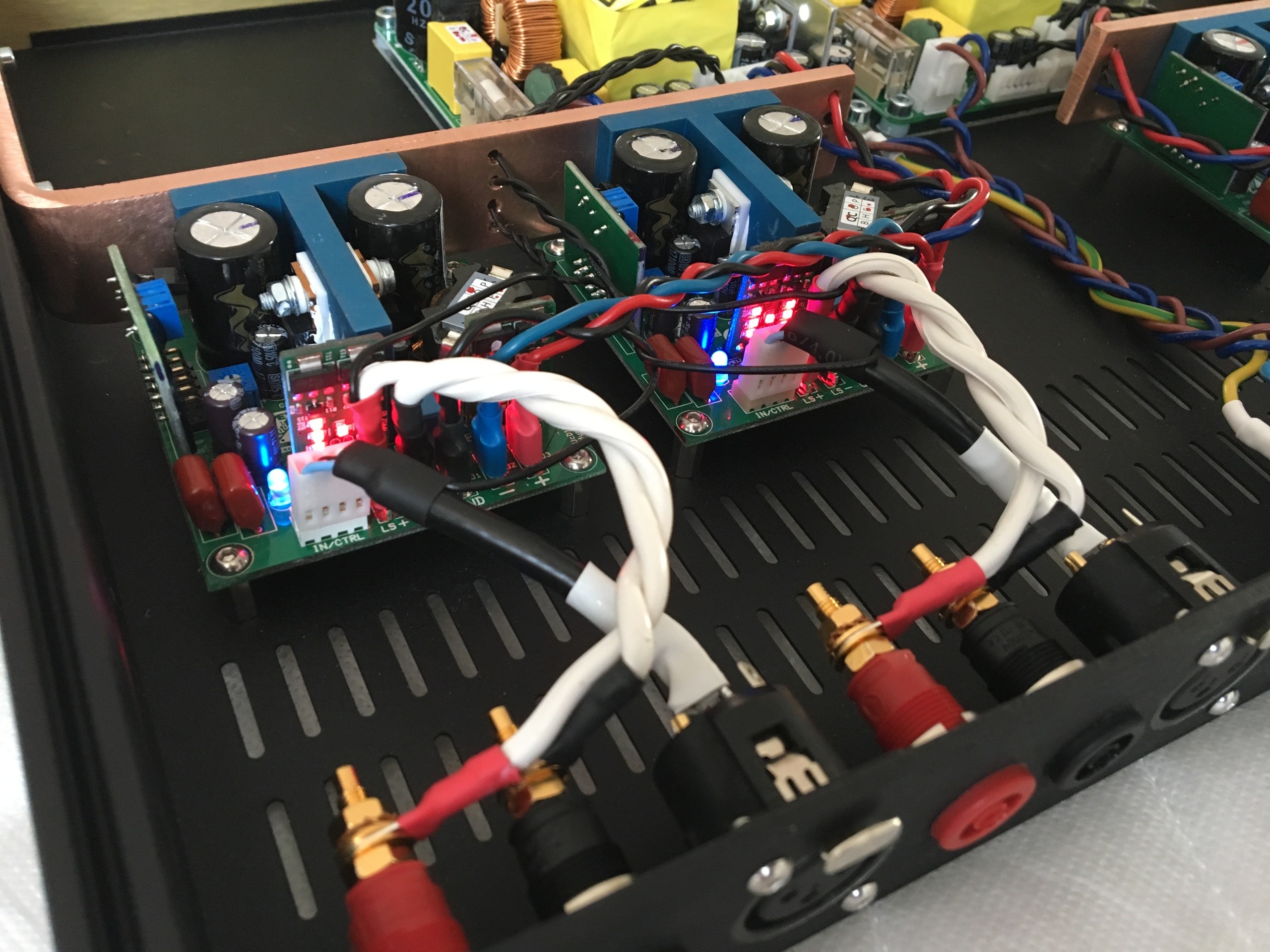

Två kanaler färdigkopplade
Utan alltför mycket blodvite och utan större misstag, har jag nu helt kopplat färdigt två av fyra kanaler. De beställda strömkablarna var i kortaste laget, och det var lite pyssligt att få till alla kontrollkablar rätt (auto power on, överströmsskydd), men jag tror jag fått till det. Nu ser ni också vad de två raderna med små hål var till för: kabelhantering. (2018-02-06 12:59:11) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Hypex SMPS400A180,  Hypex UcD180

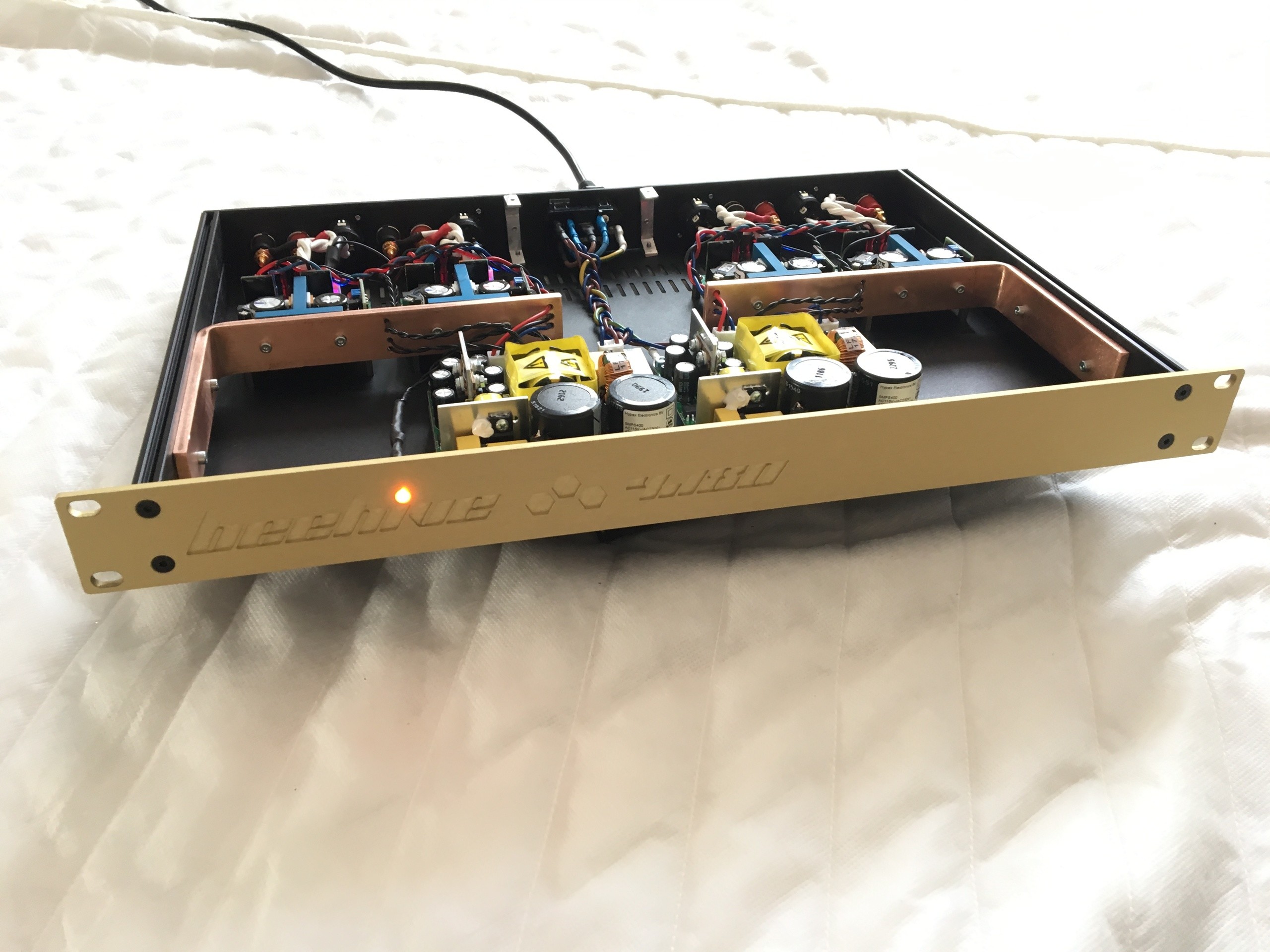

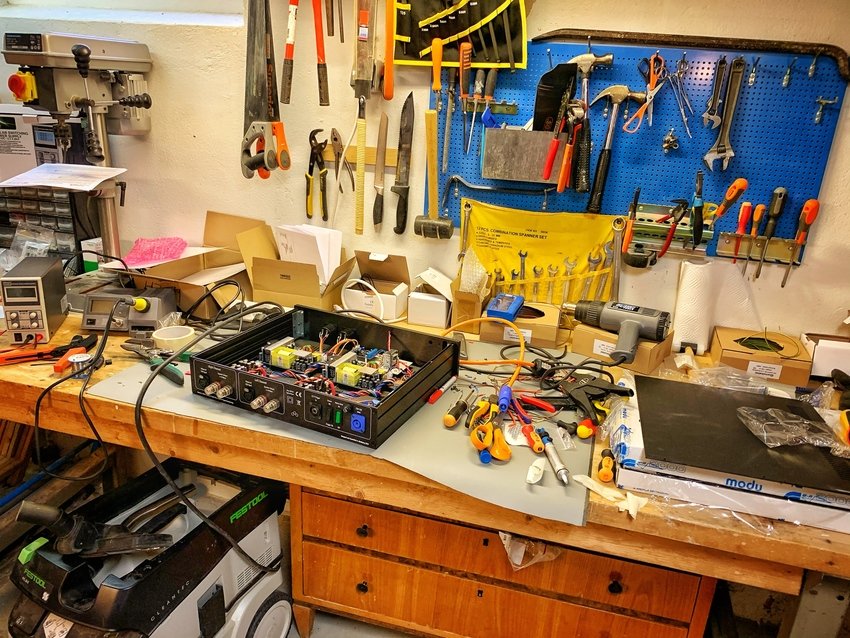

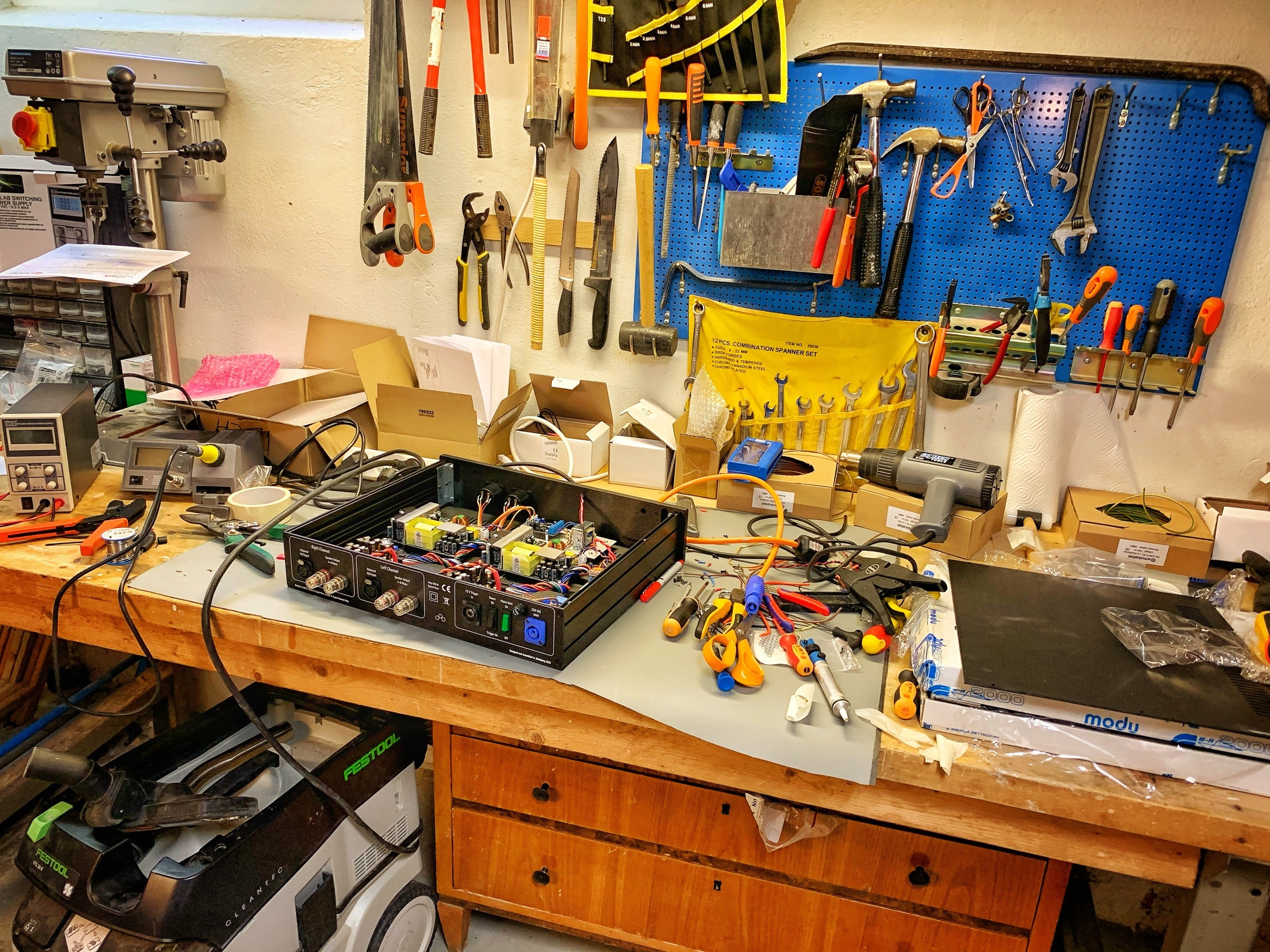

Provkörning
Provkör den kopplade sidan. Lite rädd. Men den drog igång som den skulle, och lät svinbra - vid en kort snabblyssning. Inget brum, och jag fick dra upp volymen till max för att ens höra lite bakgrundsbrus. Nu har jag fått energi till att göra färdigt andra sidan! (2018-02-06 15:17:24) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Hypex SMPS400A180,  Hypex UcD180

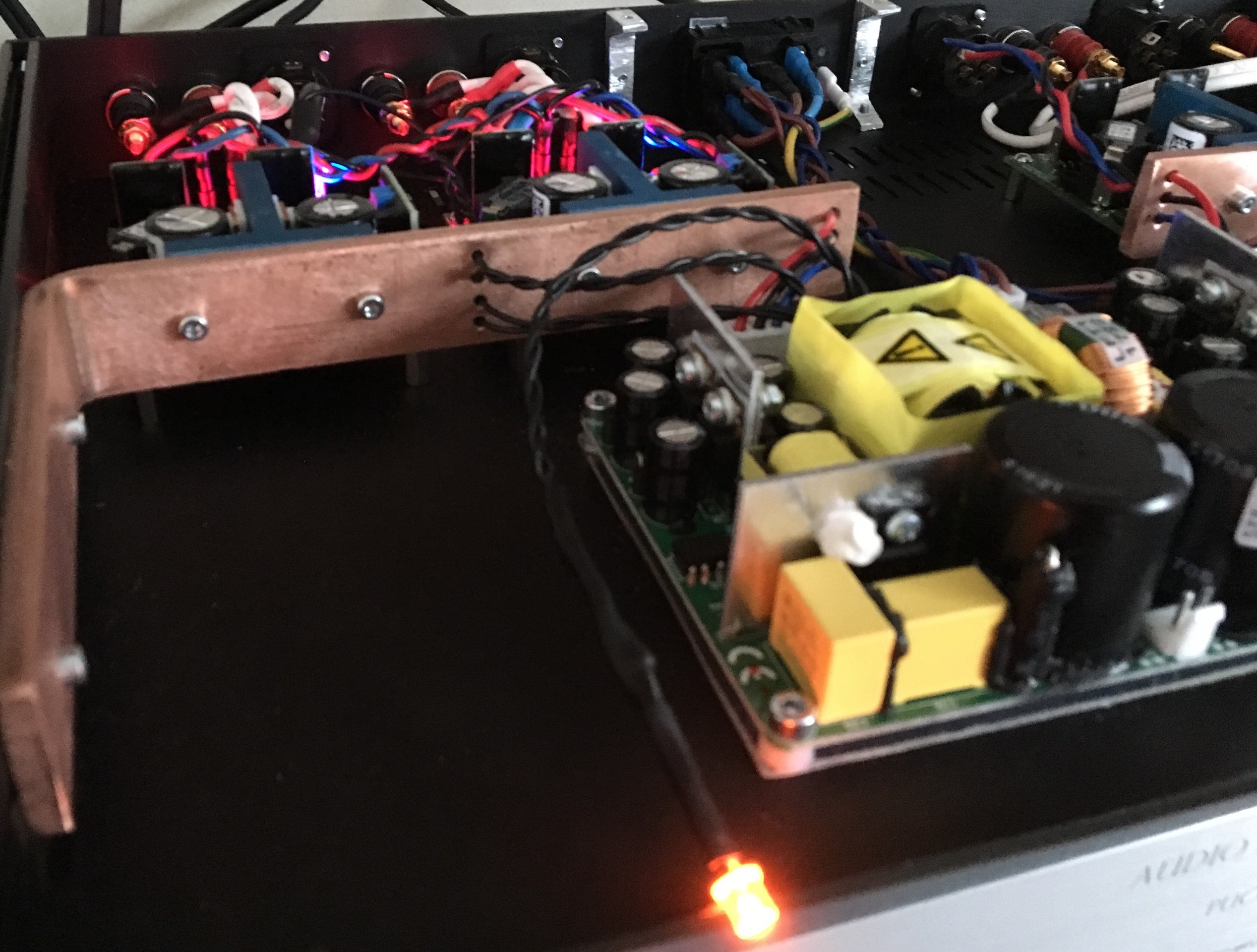

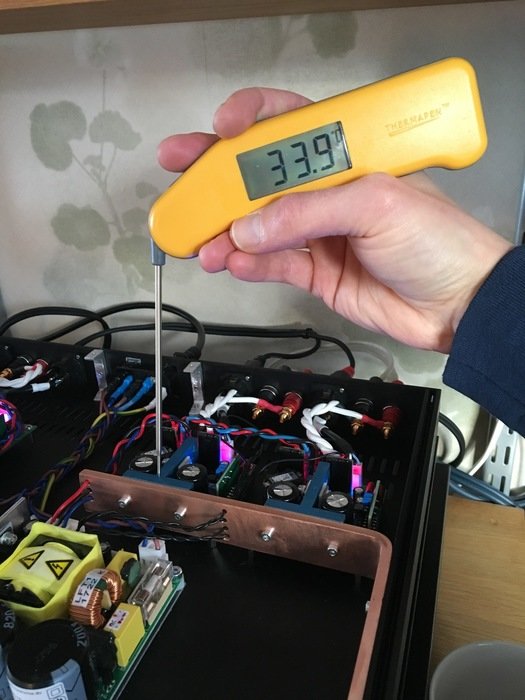

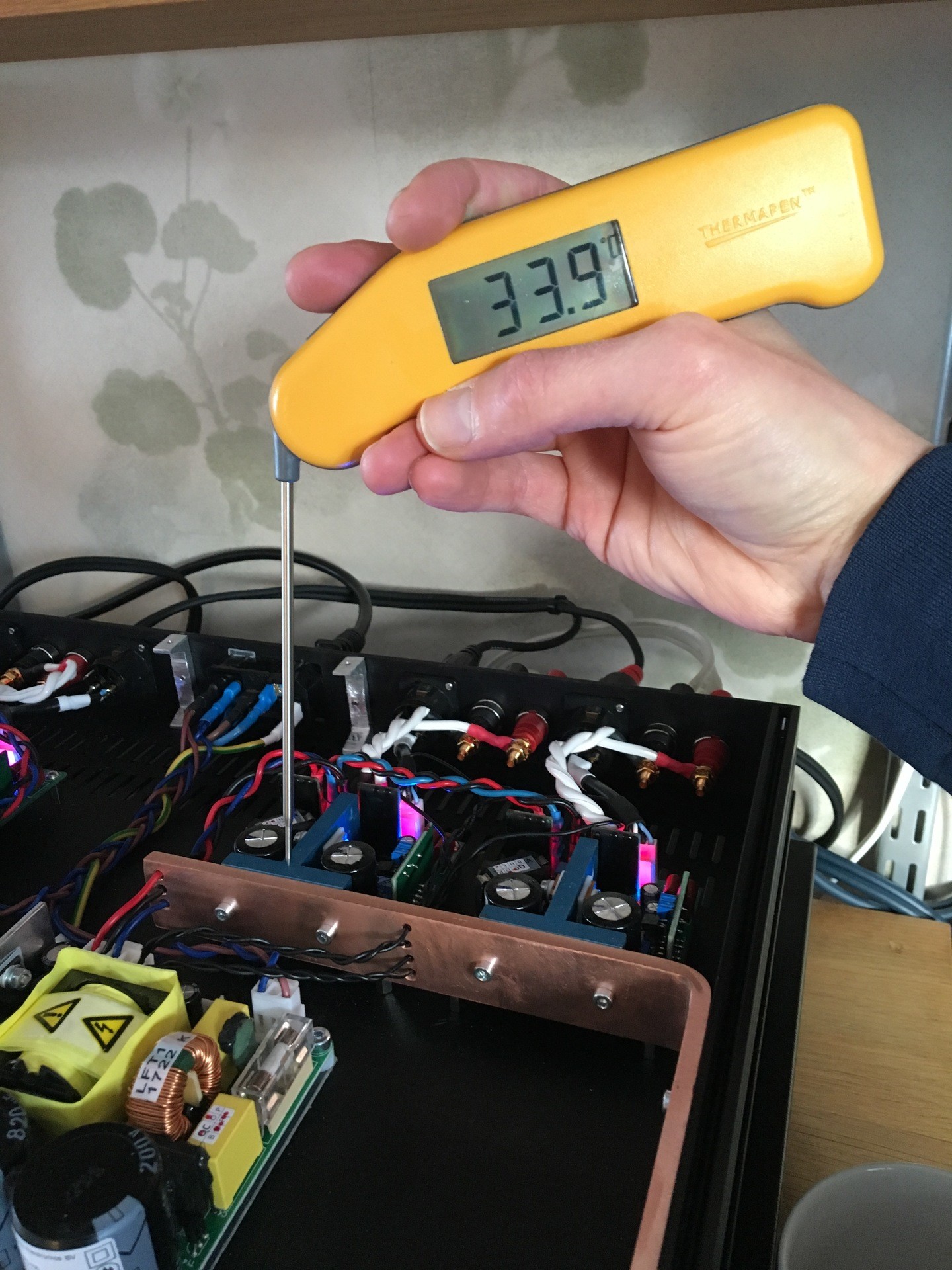

Tempmätning
Allt färdigkopplat! Den låter grymt. Avslappnat, men ändå med fantastisk kontroll. Mina gamla Audio pro-högtalare lät bättre än någonsin tidigare. Det var som att de bara tiggde om mer. Blev sittande i lyssningsstolen alldeles för länge. Men sedan ryckte jag upp mig och började mäta temperaturer. Har kört den hårt i 30 minuter. När utgångstransistorn mäter 40,6, mäter intilliggande koppar 34,6, och aluplåten på sidan 32,2 grader. Känns som att värmeavledningen funkar bra. (2018-02-07 12:30:45) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Hypex SMPS400A180,  Hypex UcD180

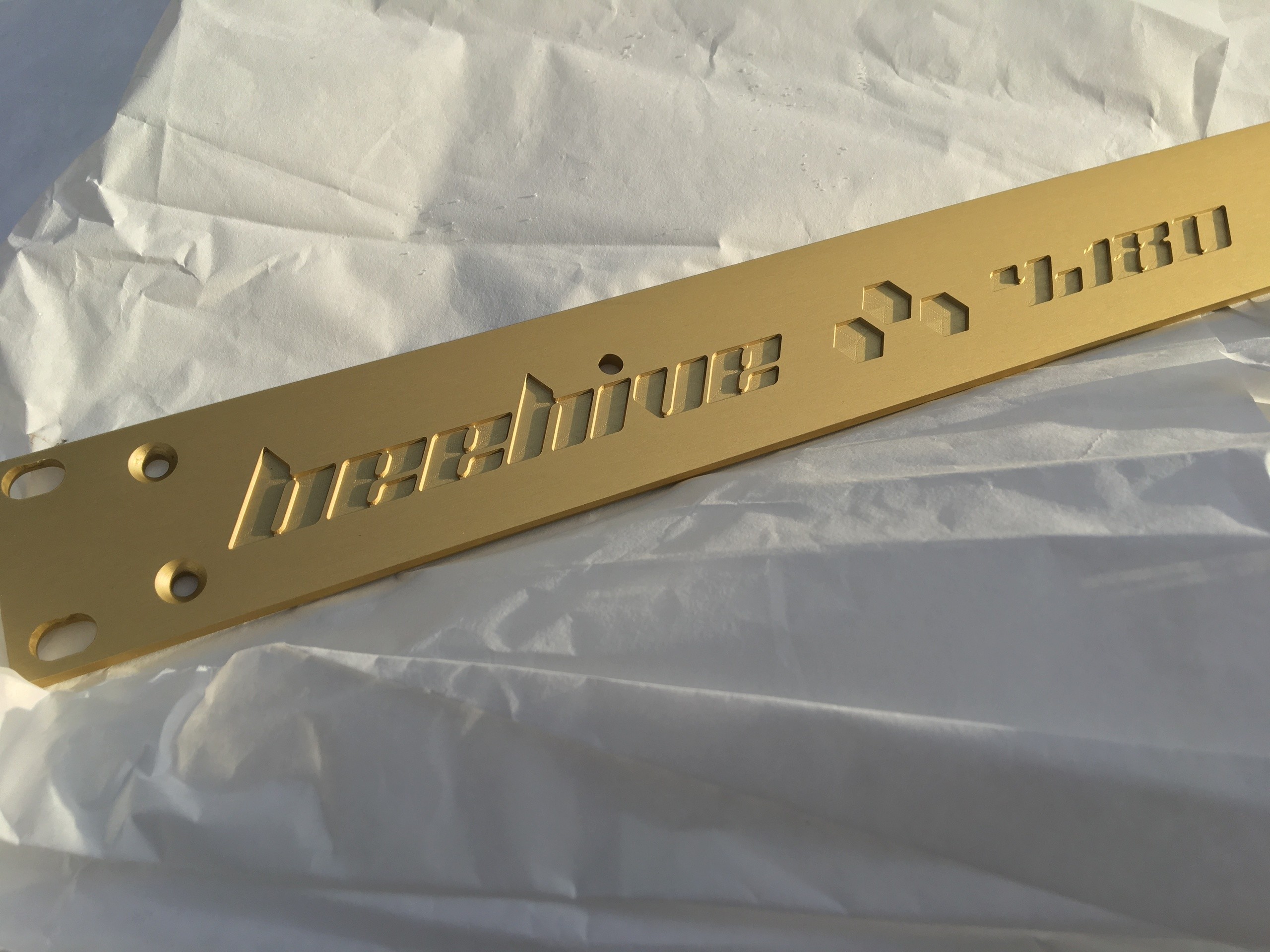

Guld!
Äntligen kunde jag hämta plåten! Nåja; det tog bara en vecka. Men visst blev den snygg? Visste ni förresten att anodisering ger en yta lika reptålig som diamant? Inte illa. Här ska monteras! (2018-02-07 15:07:17) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Färdigt
Äntligen är allt klart. (2018-02-07 15:10:49) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Hypex SMPS400A180,  Hypex UcD180

Kabelporr 1
Blev så nöjd med kabeldragningen, att jag inte kunde låta bli att lägga upp en bild... (2018-02-07 15:12:27) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Hypex SMPS400A180,  Hypex UcD180

Kabelporr 2
...eller två. Här ser ni hur jag gjort för att skarva strömförsörjningen vidare från UcD 1 till UcD 2. Och visst lyser det förföriskt om hxr-modulerna? (2018-02-07 15:14:14) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Hypex SMPS400A180,  Hypex UcD180

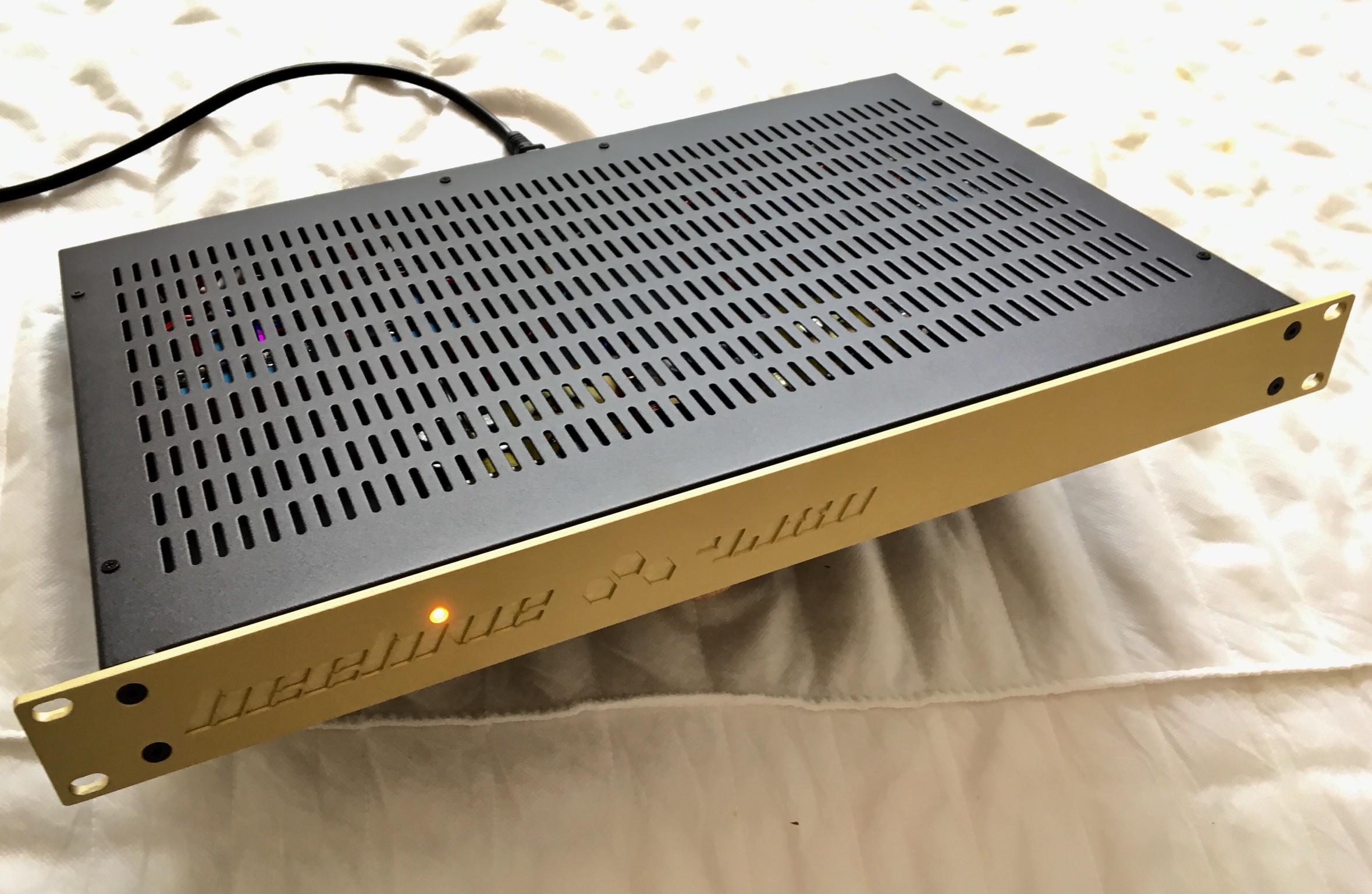

Locket på
Helt färdig och redo att kopplas in i racket. Det var fyra slutsteg. Nästa blir nog ett trekanals 400 W-steg till LCR. Tänker köra detta som LCR-steg tills dess. Och så slutligen ett likadant fyrkanalssteg till! (2018-02-07 15:18:50) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Hypex SMPS400A180,  Hypex UcD180

Relän
Har problem i min anläggning när slutstegen slår på samtidigt, ofta utlöses säkringarna då. Kommer inte heller kunna koppla alla slutsteg på varsin grupp, utan de tre (planerade) hembyggda stegen kommer att få dela på en grupp. Så därför har jag tänkt bygga in ett par sådana här relän. Tanken är att de ska fördröja tillslaget efter att strömmen slagits på. Bygger in två relän i den största lådan (3x400 W), där det ena slår till efter fem sekunder, det andra efter tio sekunder. Så drar jag strömkablar direkt från den lådan, till de mindre 4x180 W-stegen. Och undviker att säkringen löser ut. Smart va? Återstår att se när/om leveransen från Hong Kong kommer, bara ...

Edit: det är svårt att hitta siffror på genomsnittsförbrukning för SMPS-aggen. SMPS400 drar max 470 W, SMPS 1200 max 1.500 W. 4 x 470 + 1500 blir hela 3.380 W, vilket är mer än man får ut från 230 V @ 10 A, men jag gissar (och hoppas) att man i regel håller sig väl under maxeffekten... (2018-09-28 14:36:54) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

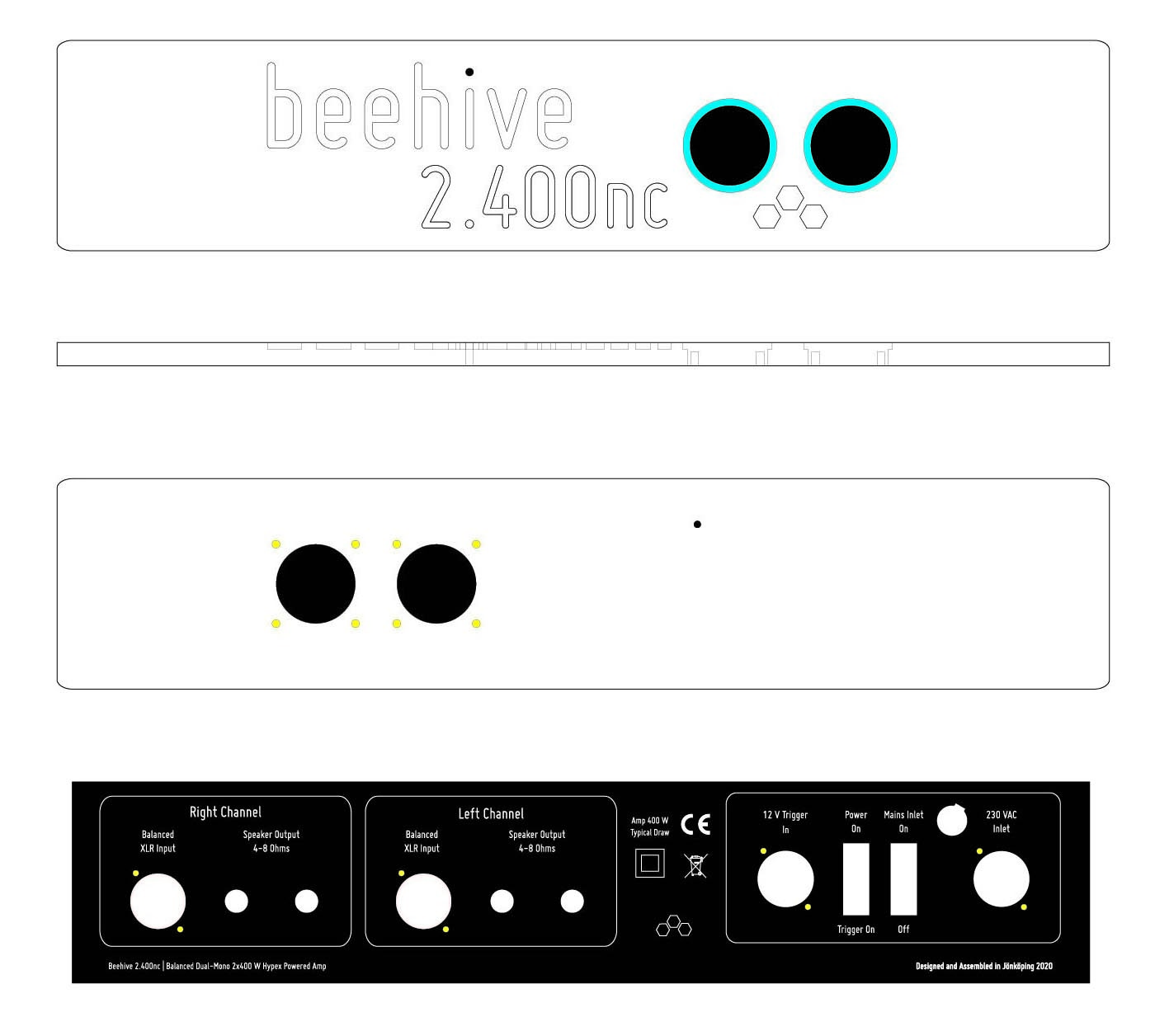

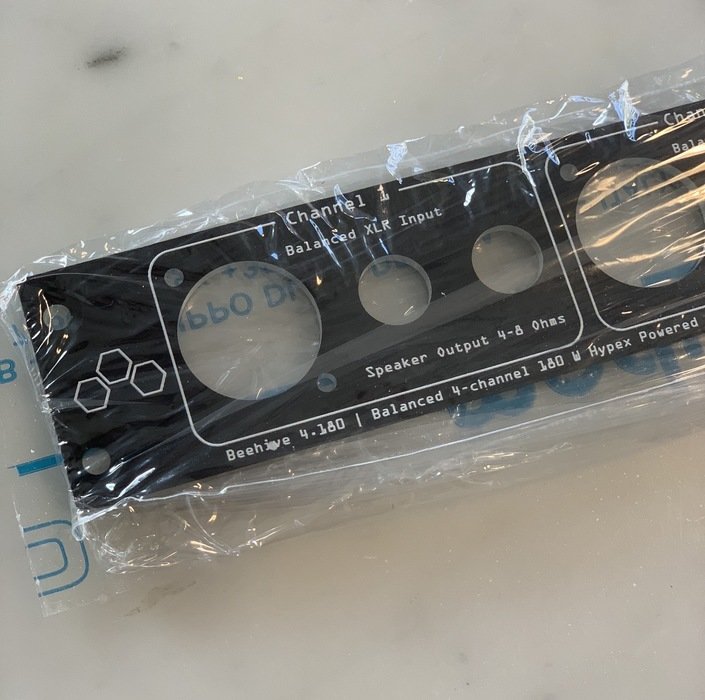

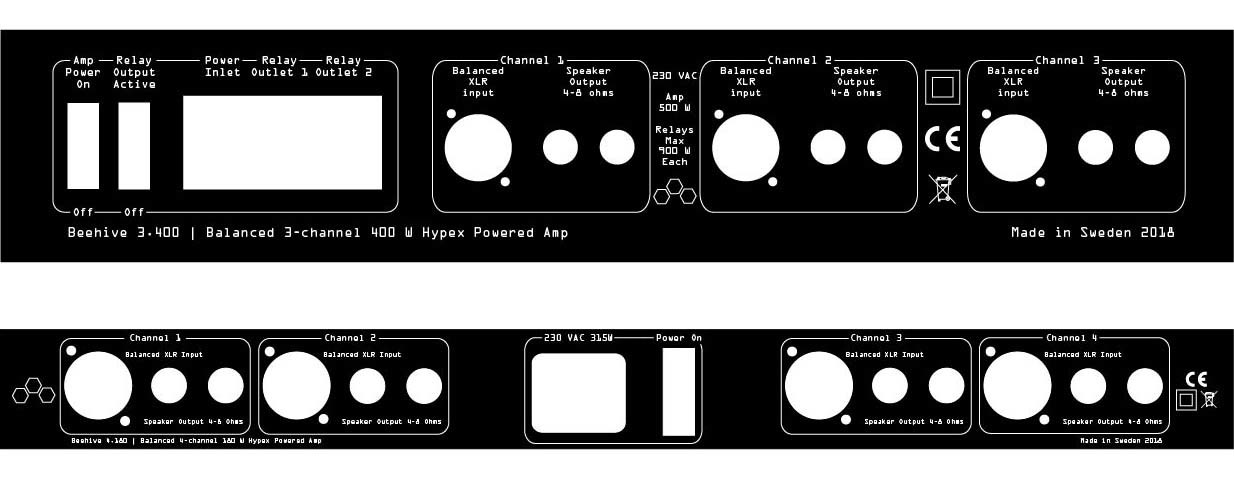

Customplåtar på baksidan
Genom modushop.biz kan man också få sina plåtar tryckta, mot en merkostnad givetvis. Tänker att det gör hela utseendet lite mer proffsigt, så det blir nog ungefär så här. Har lyckats hitta exakta mått på allt utom det stora uttaget i 3-kanalaren (en C14 in med säkring för ström in, två C13 ut för relästyrd ström ut), får mäta upp den när leveransen från Conrad kommer. Allt är uppritat i Illustrator. Symbolerna för "Do not recycle" och CE-märkning kan man ganska enkelt hitta på nätet för nedladdning i vektorformat, smidigt. (2018-10-03 16:39:30) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

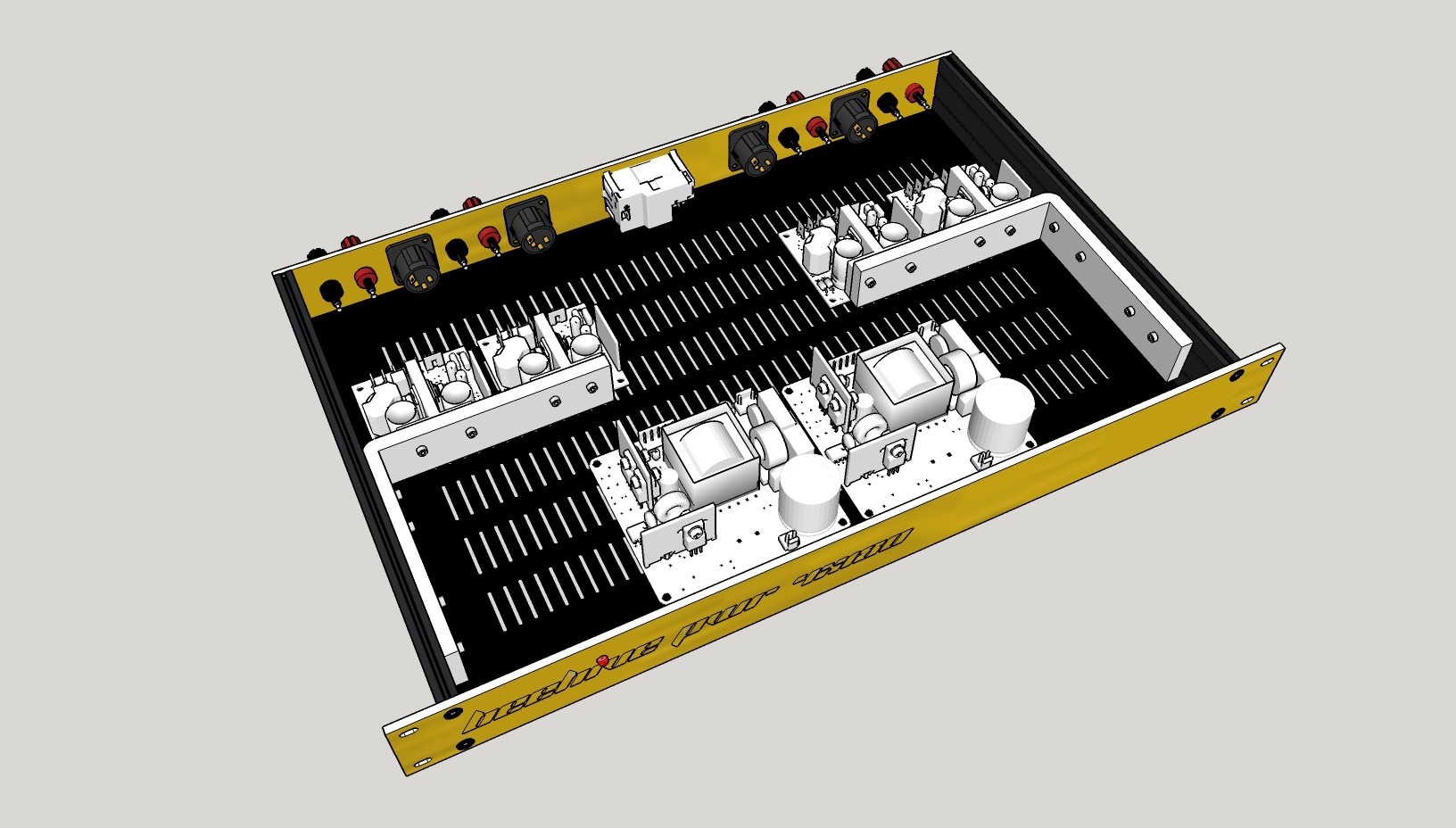

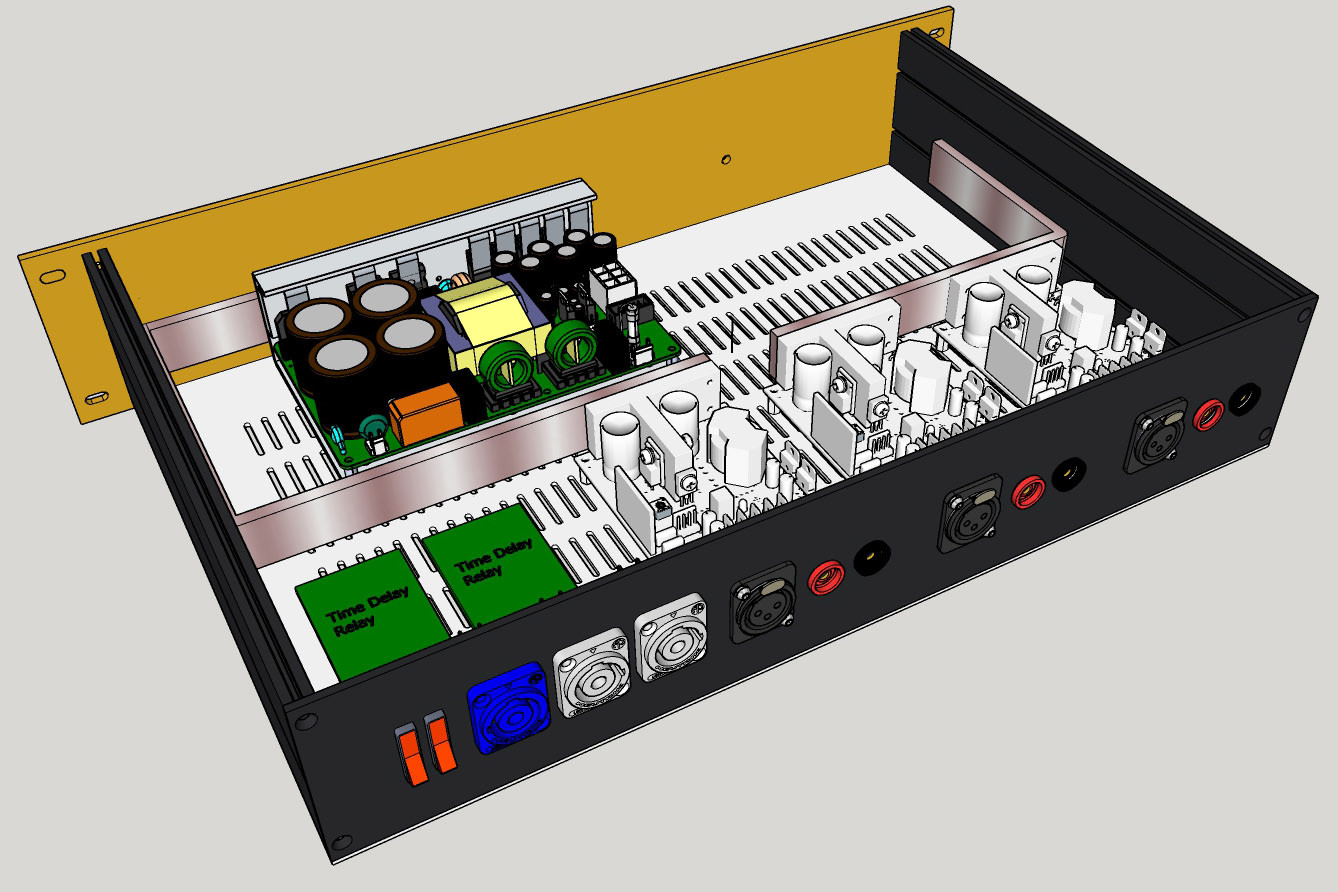

Layout, 3x400-steget
Ungefär så här kommer layouten på 3x400 W-steget till LCR att bli. Kommer alltså att bygga in två tidsfördröjningsrelän, som aktiveras med den högra av de två strömbrytarna. Om nu reläna kommer någon gång. Spårar paketet online bäst jag kan, det verkar åtminstone ha kommit till Sverige. Men sedan ska det väl igenom tullen som alla Kinapaket, kan ta sin tid. Och om de alls fungerar som jag tänkt.

Har bytt strategi och kommer att använda Neutriks PowerCon istället för vanliga IEC-uttag. Dels gillar jag Neutrik, dels tar de mindre plats, dels skruvas de fast istället för att använda snäpp-fastsättning. Det blå är för ström in, de grå för ström ut.

Har inte bestämt mig för hur jag gör med kopparplattjärnen på denna. Detta större nätaggregat har inbyggd aluminiumprofil för kylning, kanske bättre montera den dikt an mot fronten på chassit? (2018-10-10 00:00:43) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

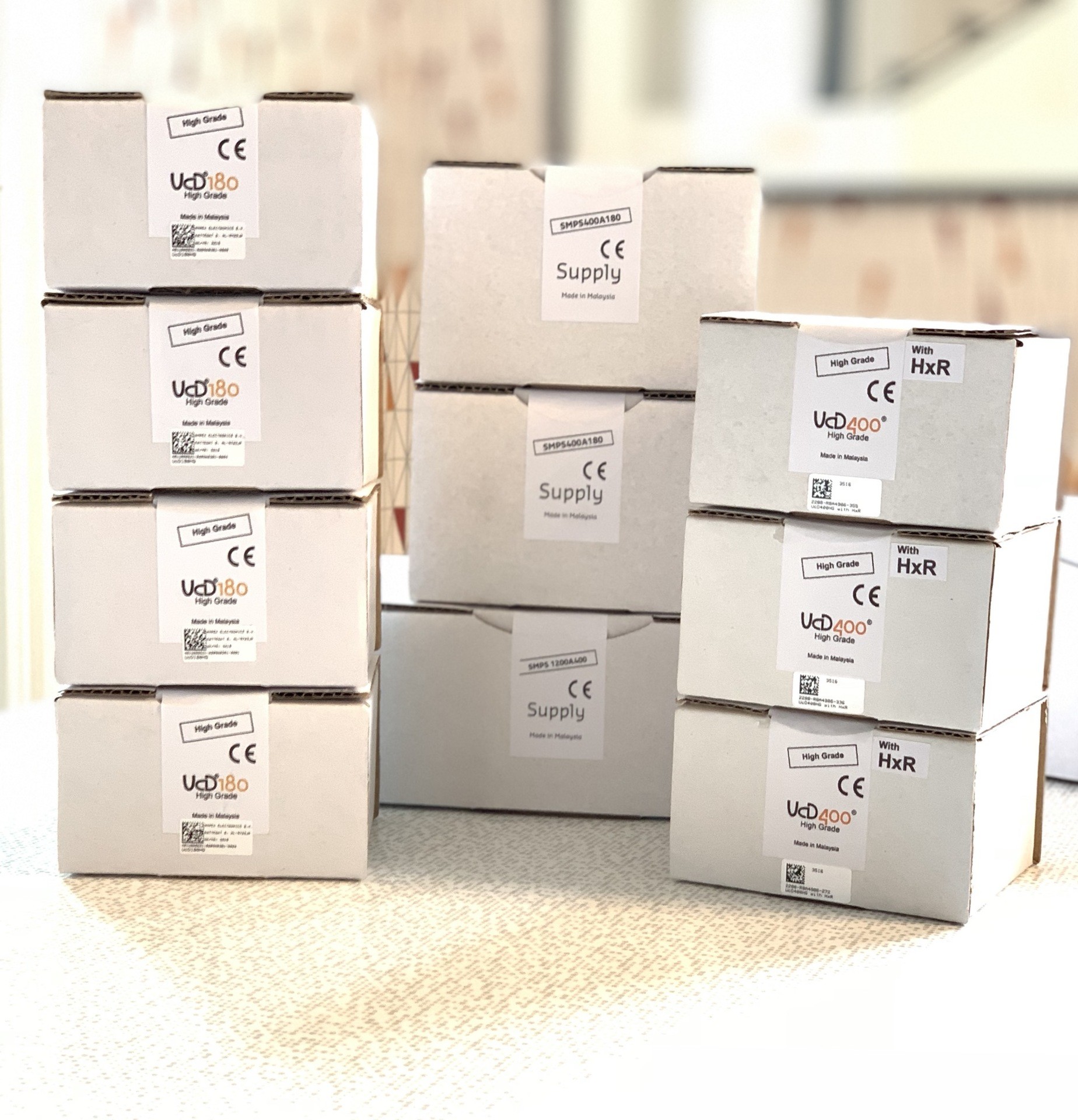

Leverans från hypexshop.com
Tre nätaggregat, sju förstärkarmoduler och nödvändiga kablar kom idag, välförpackat. (2018-10-10 14:23:31) Bilden är högupplöst. Klicka i bilden för att zooma.

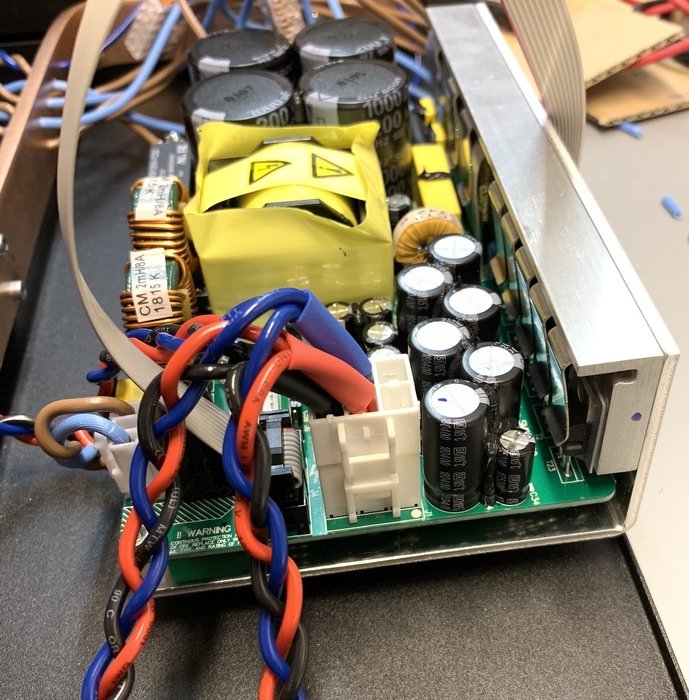

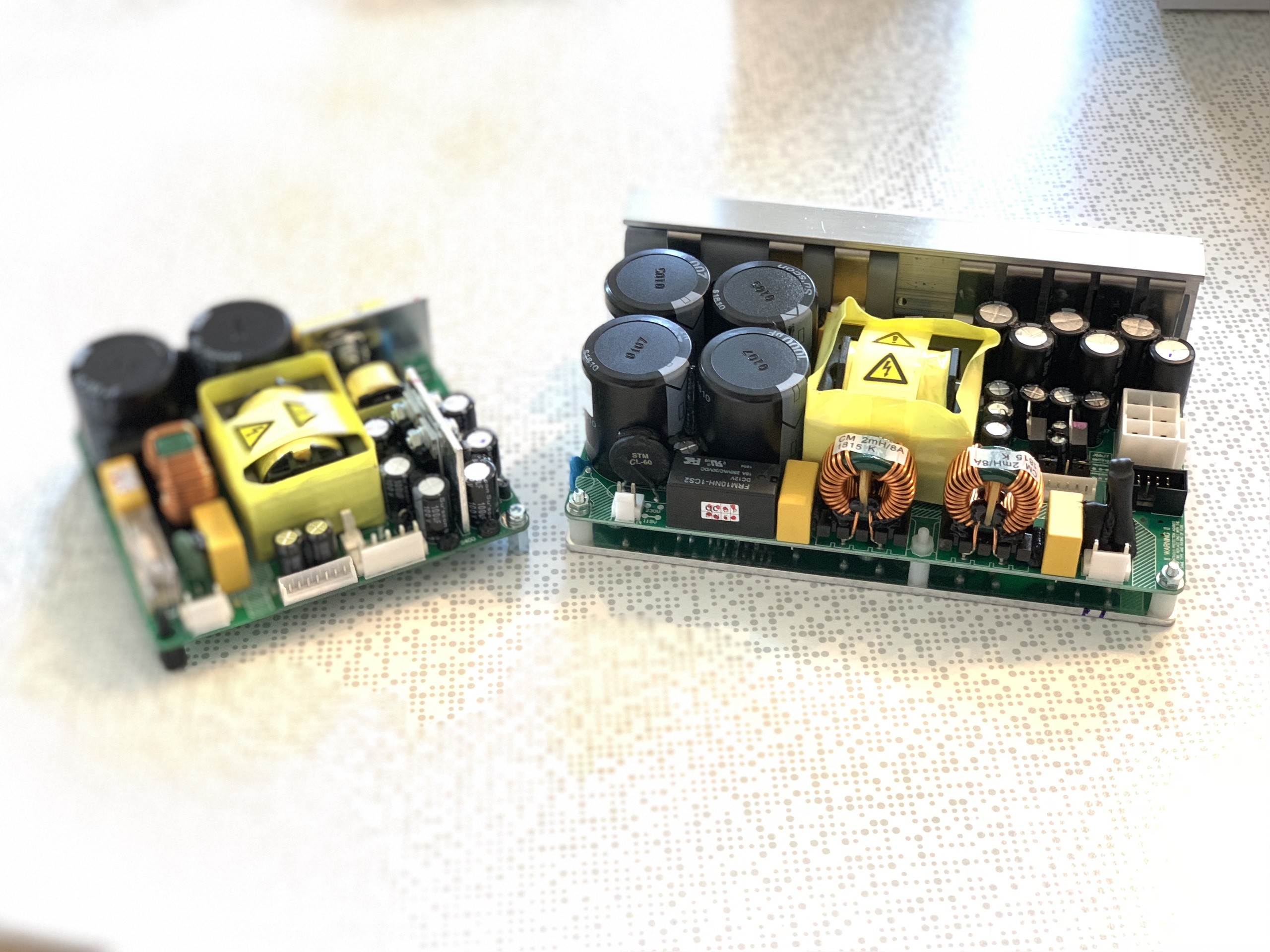

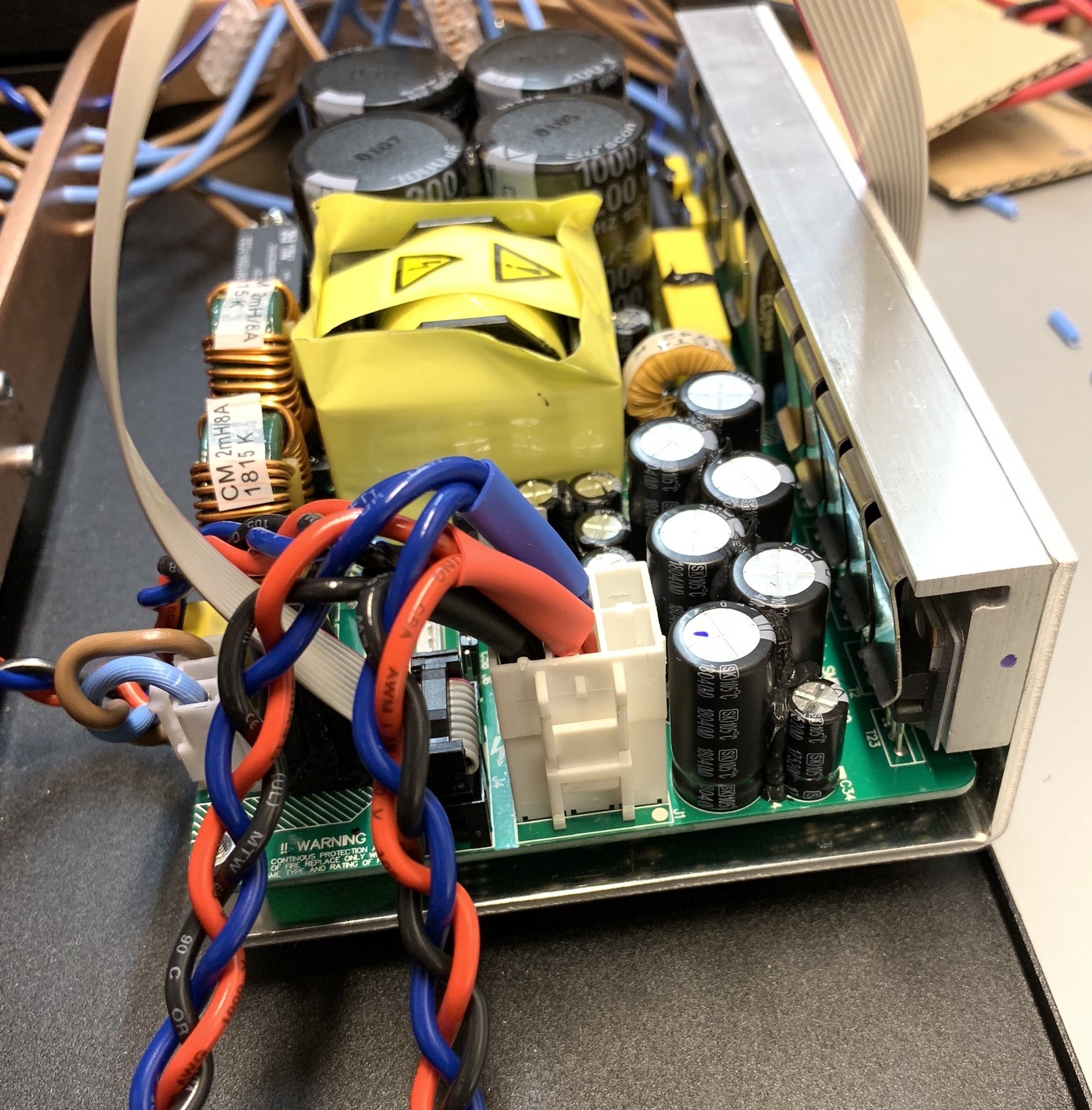

Nätdelarna
SMPS400 till vänster, SMPS1200 till höger. Det senare är klart större och tyngre, och har alltså en aluplåt svept halvt om sig för kylning. Knepigt nog kopplar man dem inte riktigt på samma sätt, och Hypex är rätt snåla med instruktioner i. Hade jag suttit på deras support hade jag omedelbart producerat en massa kopplingsscheman för möjliga kombinationer mellan nätdelar och steg, torde spara en hel del mail. Det har föranlett en lång mailväxling, men nu tror jag att jag vet hur jag ska göra.

Insåg också vid leverans att säkringen på SMPS1200 inte är åtkomlig . Hm. Hade tänkt slippa en extra säkring åtkomlig från baksidan, men jag kanske löser det med en säkringshållare löst inne i chassit istället.

Gillar verkligen porträttläget i nya iOS12, förresten! Och det är en bra kamera i nya iPhone XS. Men kanske att det blev lite väl softat här. (2018-10-10 14:23:56) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Hypex SMPS1200A400,  Hypex SMPS400A180

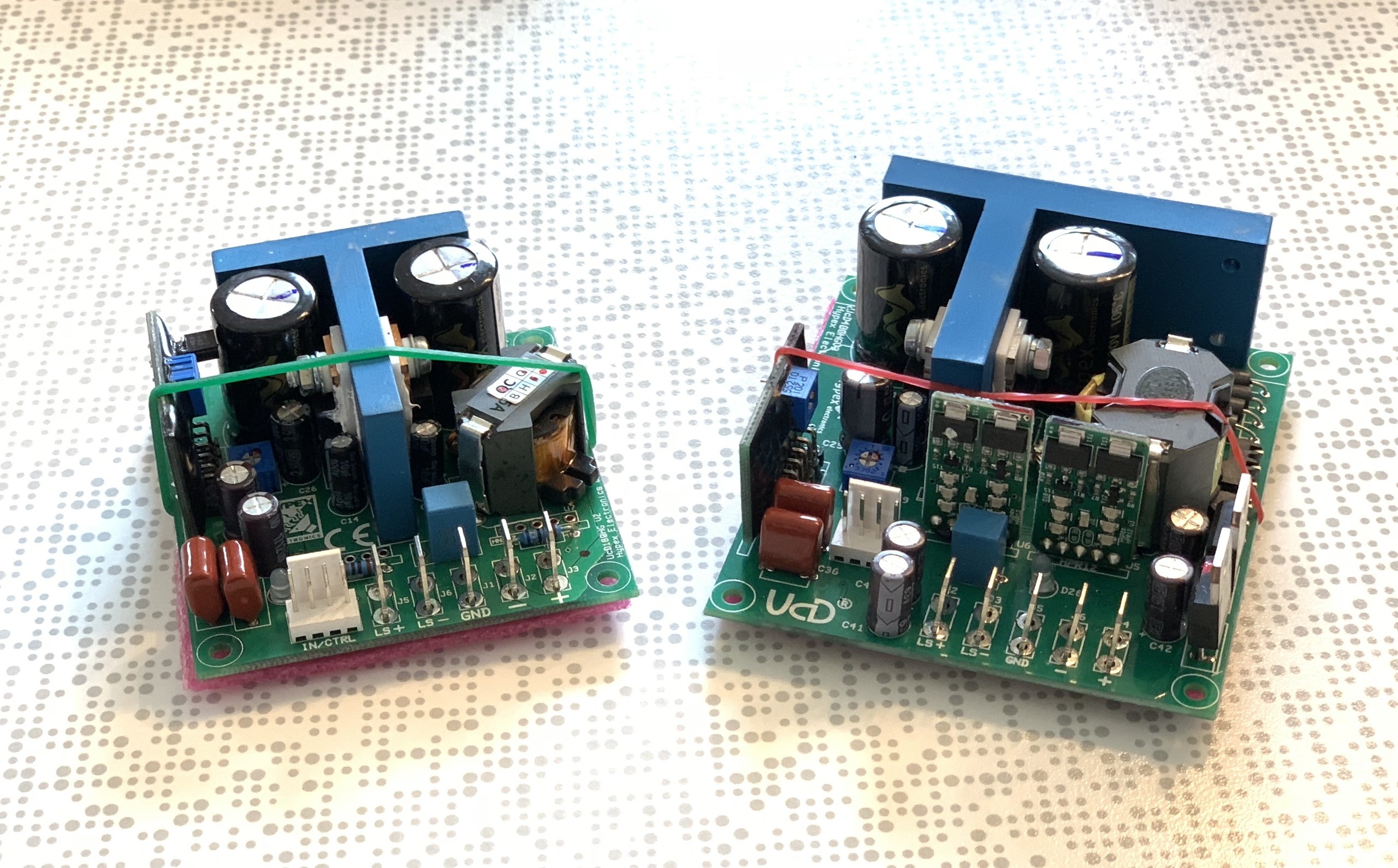

Förstärkarna
Och här har vi förstås förstärkarmodulerna. UcD400 till höger, klart biffigare. UcD180:an är av den lite billigare modellen utan spänningsregulatorer (HxR) denna gång. Tänkte det skulle vara intressant att jämföra ljudet med första bygget. Och det går alltid att lägga till regulatorerna i efterhand. (2018-10-10 14:24:15) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Hypex UcD180,  Hypex UcD400HxR

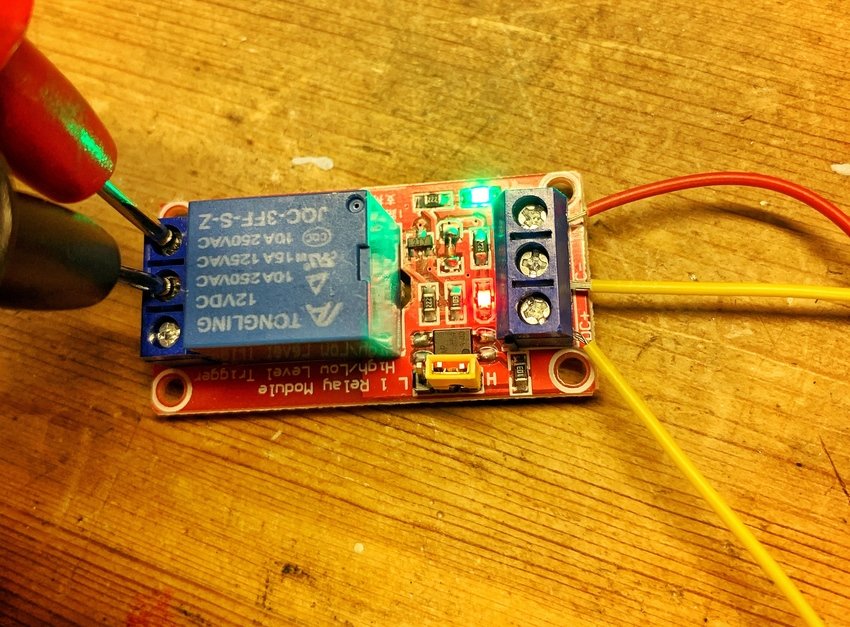

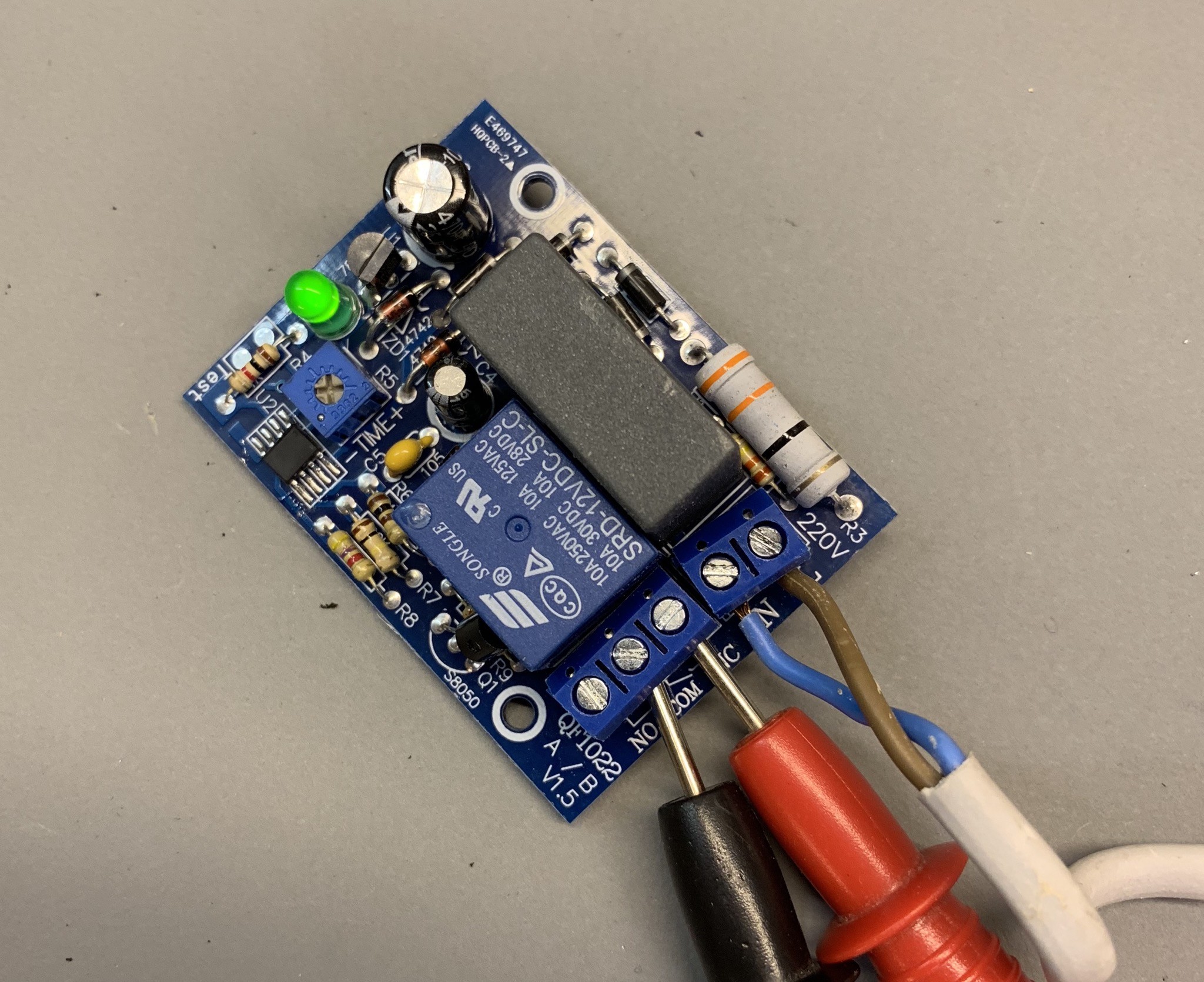

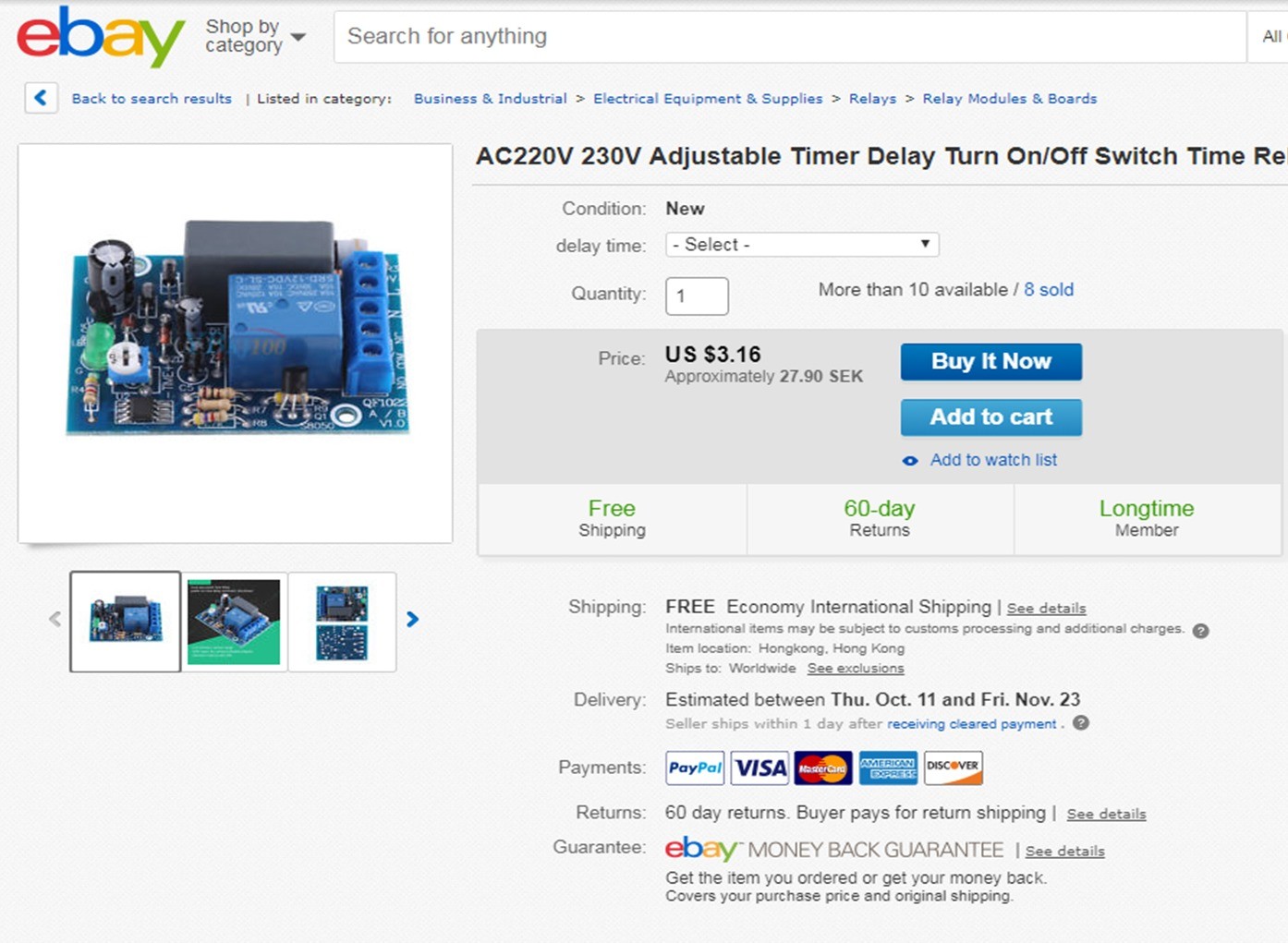

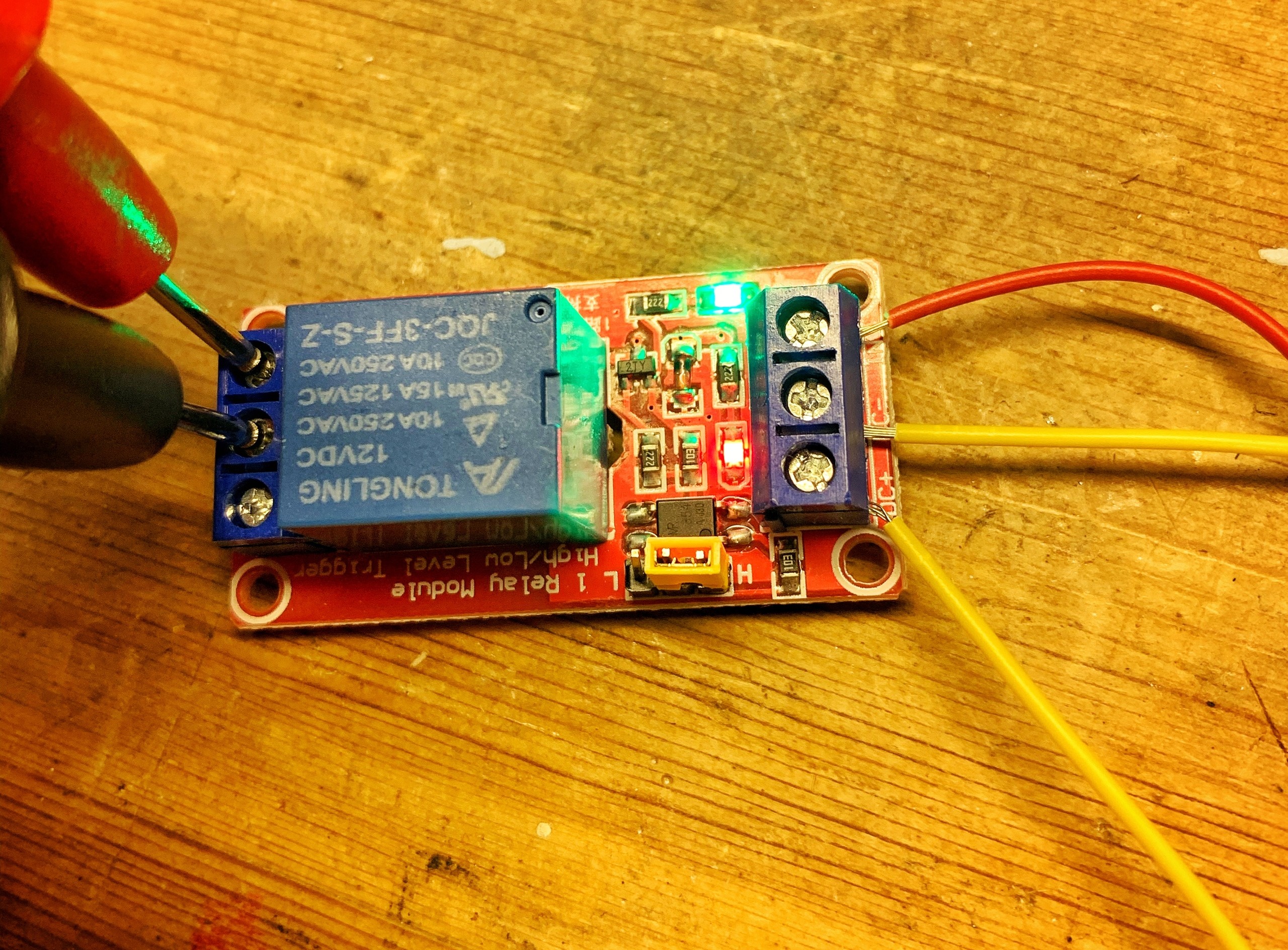

Relä
Fick mina reläer idag! De kom i vanlig vadderad påse i brevlådan. Utan tullkrav eller något. Testkör lite, verkar funka som jag tänkt. Beroende på hur man kopplar slår de antingen till eller från efter inställd tid, 0,1-10 sek. (2018-10-12 19:46:43) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

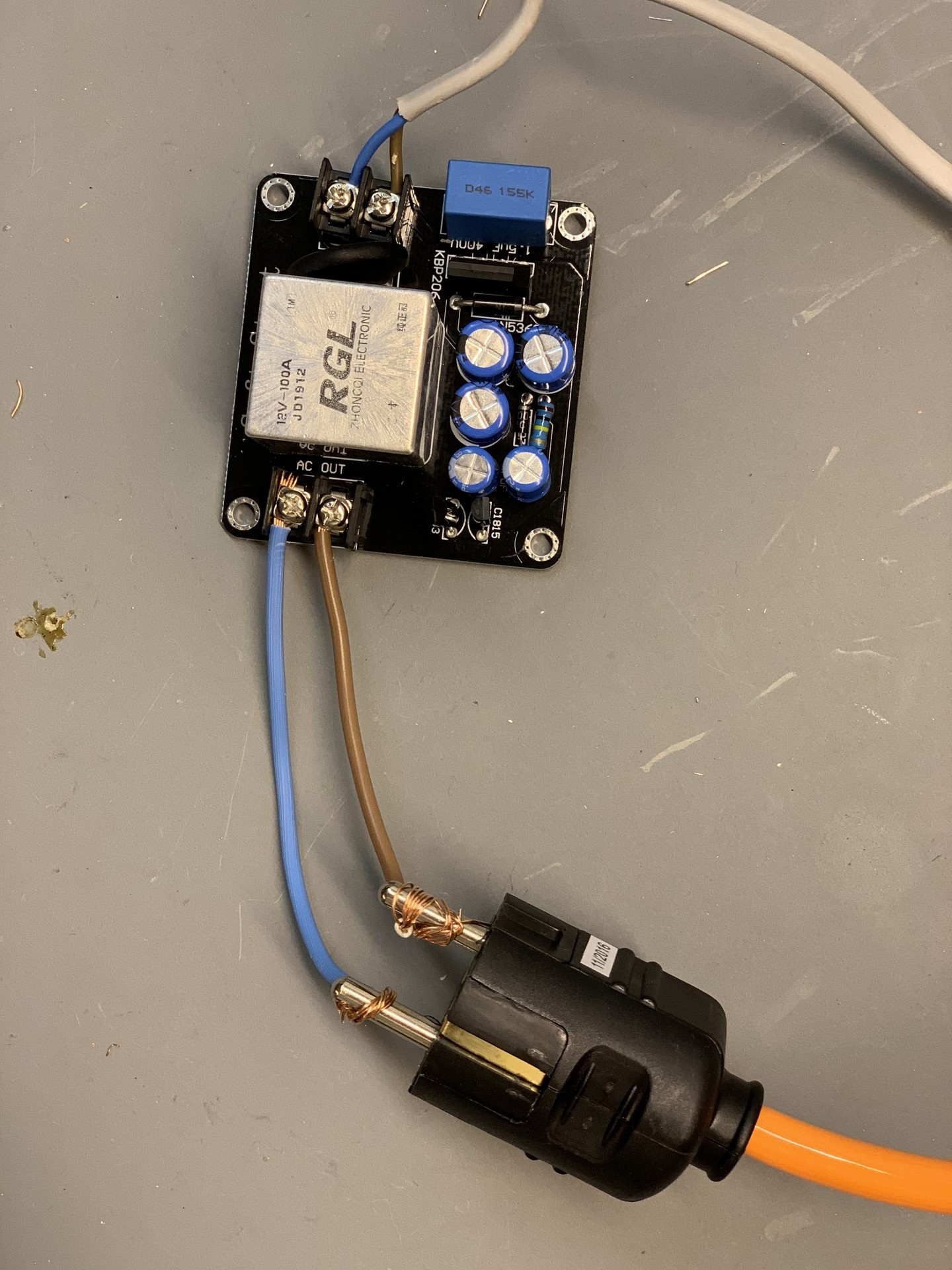

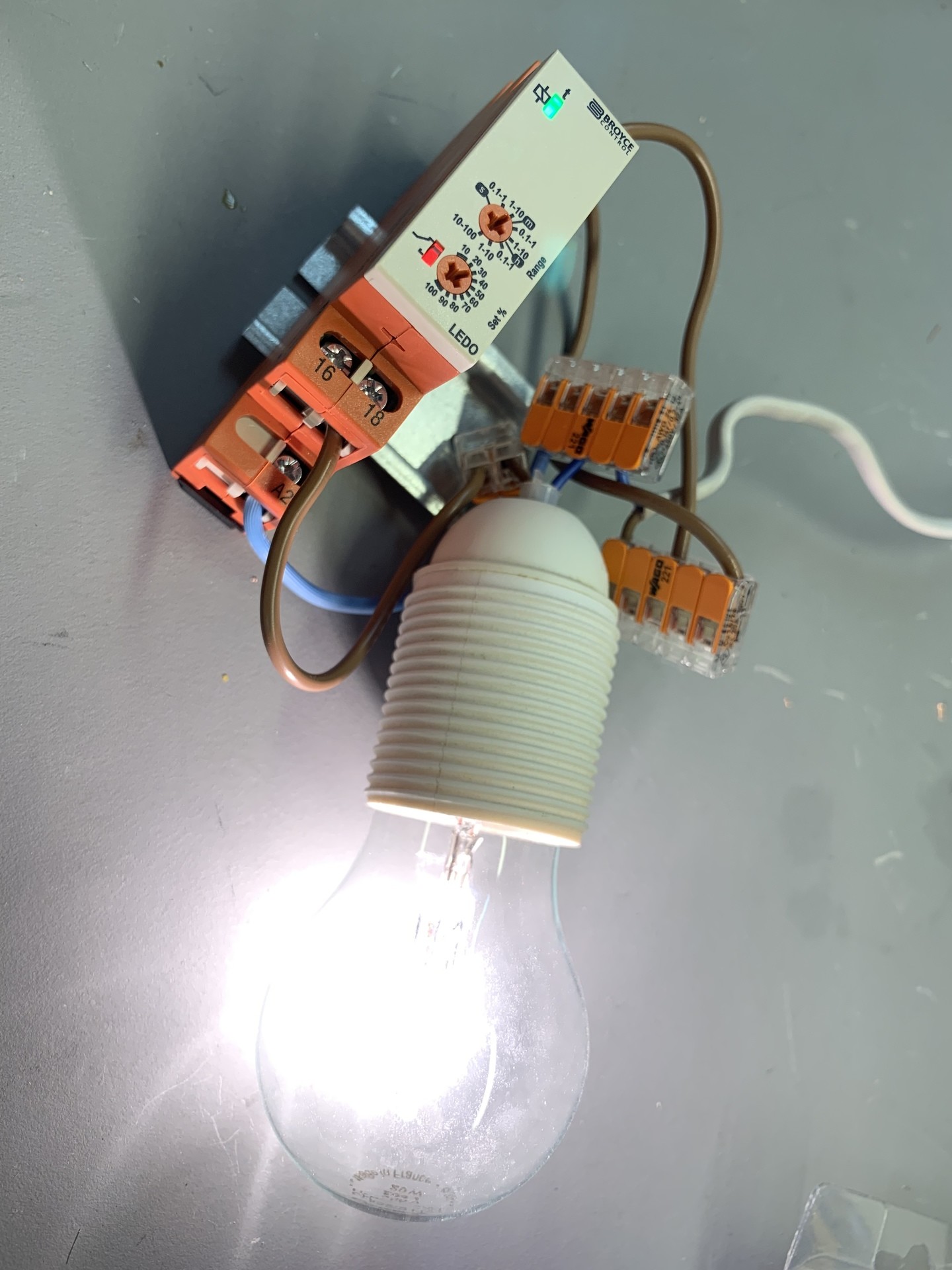

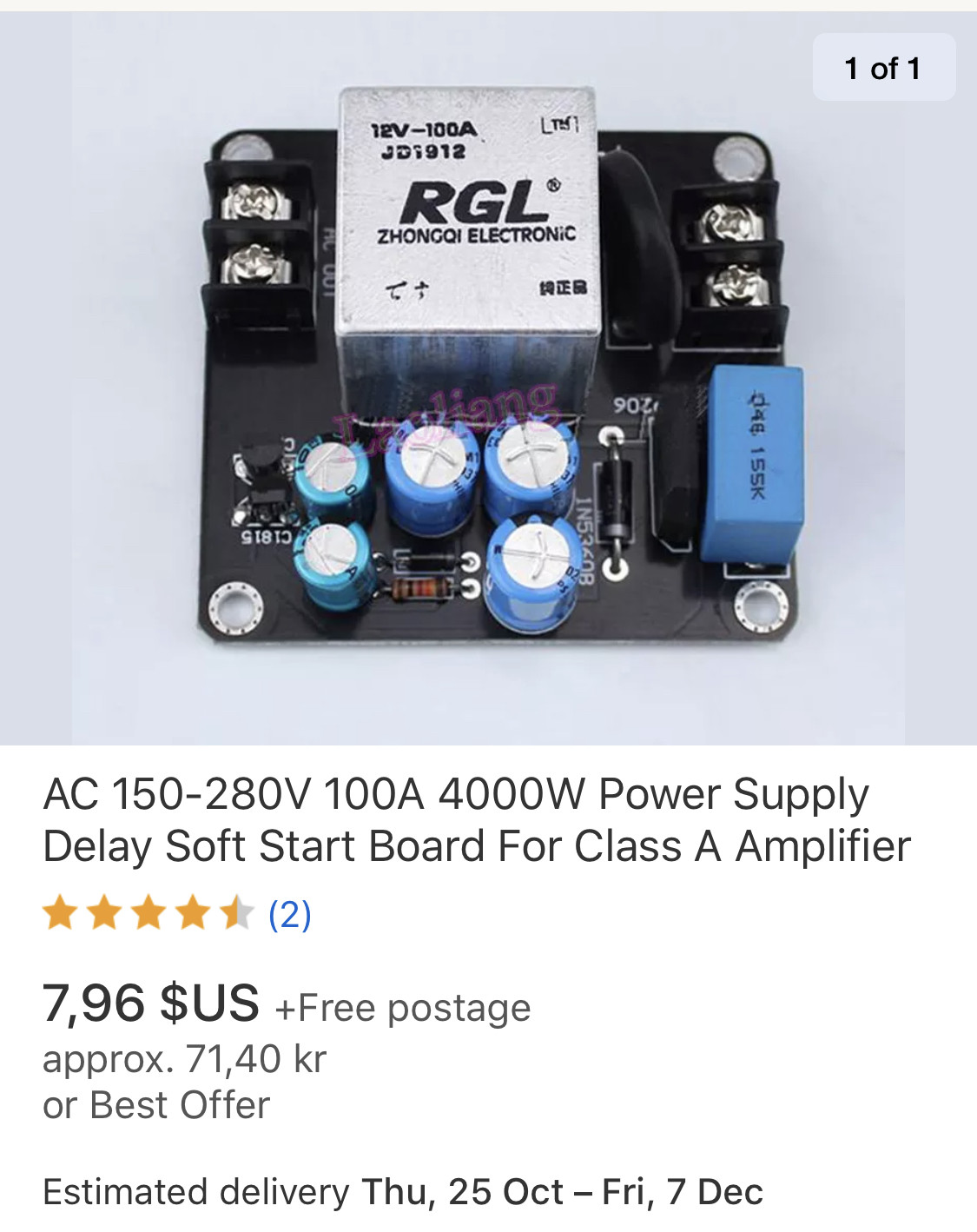

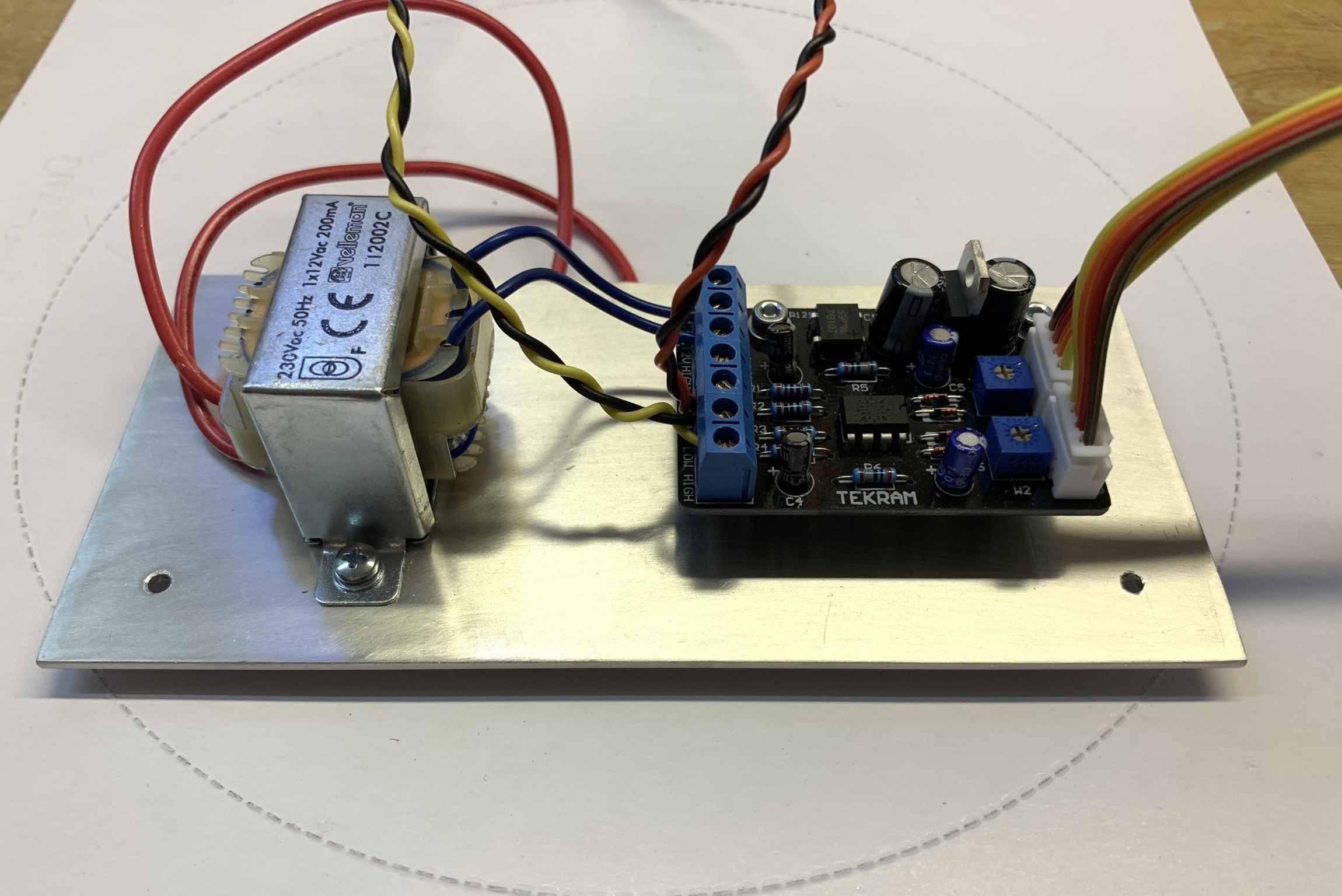

Annat relä
Det första reläet funkande inte helt som jag hoppades, vid ett test med last (glödlampa). Grundpositionen är ’till’, när man lägger på ström hinner lampan blinka till en halv sekund innan reläet slår ifrån, för att sedan vara släckt i 3 sek (inställd tid), och sedan slå permanent till när reläet drar. Och jag tror inte det där blinkandet i början är bra, det var ju just effektspikar jag ville slippa.

Detta är gjort specifikt för ’soft start’, ska öka spänningen gradvis under 2 sek ungeefär innan det helt slår till. Och det tål 4 kW, så jag kopplar helt enkelt andra relät efter det första och får på så vis 2 respektive 4 sekunders delay. Det är iaf planen just nu. Bara att vänta igen, dårå... (2018-10-13 19:48:34) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

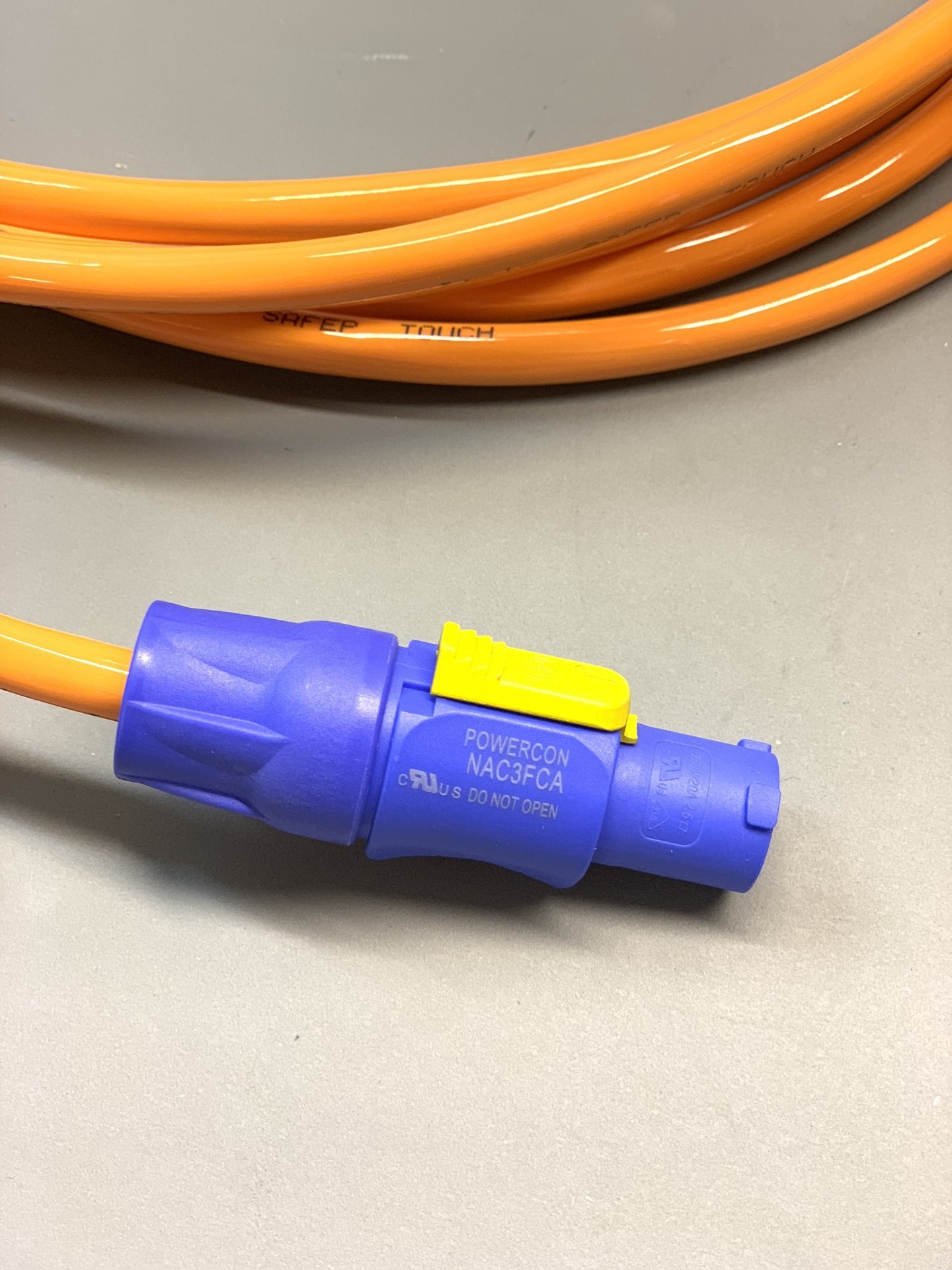

Neutrik Powercon
Det kommer dröja minst någon vecka innan chassina kommer, men jag är otålig. Passade på att testmontera en Powercon på min sexiga orangea 3G1,5-kabel. Det blir sjukt snygga anslutningskablar av detta. Man ska aldrig underskatta värdet av små detaljer. (2018-10-18 19:02:59) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Plåt!
Äntligen har chassina kommit, ganska lång väntetid på produktion. Konstaterar snabbt att frontplåtarna ser finfina ut, och åker direkt iväg med dem till Hallins i Habo för anodisering. 4.180:an blir guldgul, men skojar till det lite och gör 3.400:an röd, mest för att jag är nyfiken på hur det kommer att se ut. Förhoppningsvis är de klara till nästa vecka, då jag tänkt börja bygga. (2018-10-30 16:55:11) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

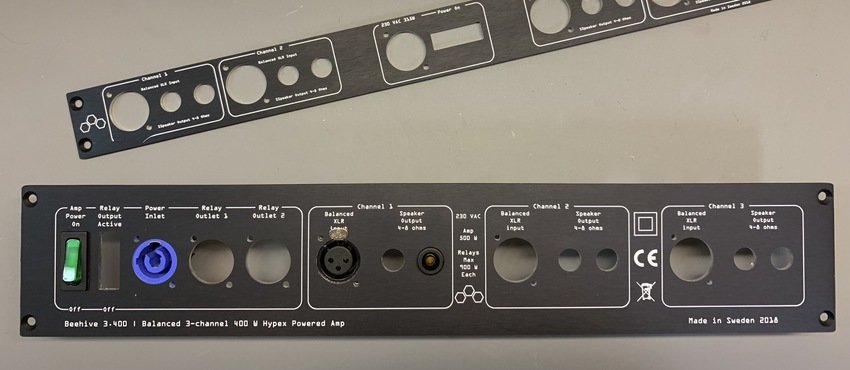

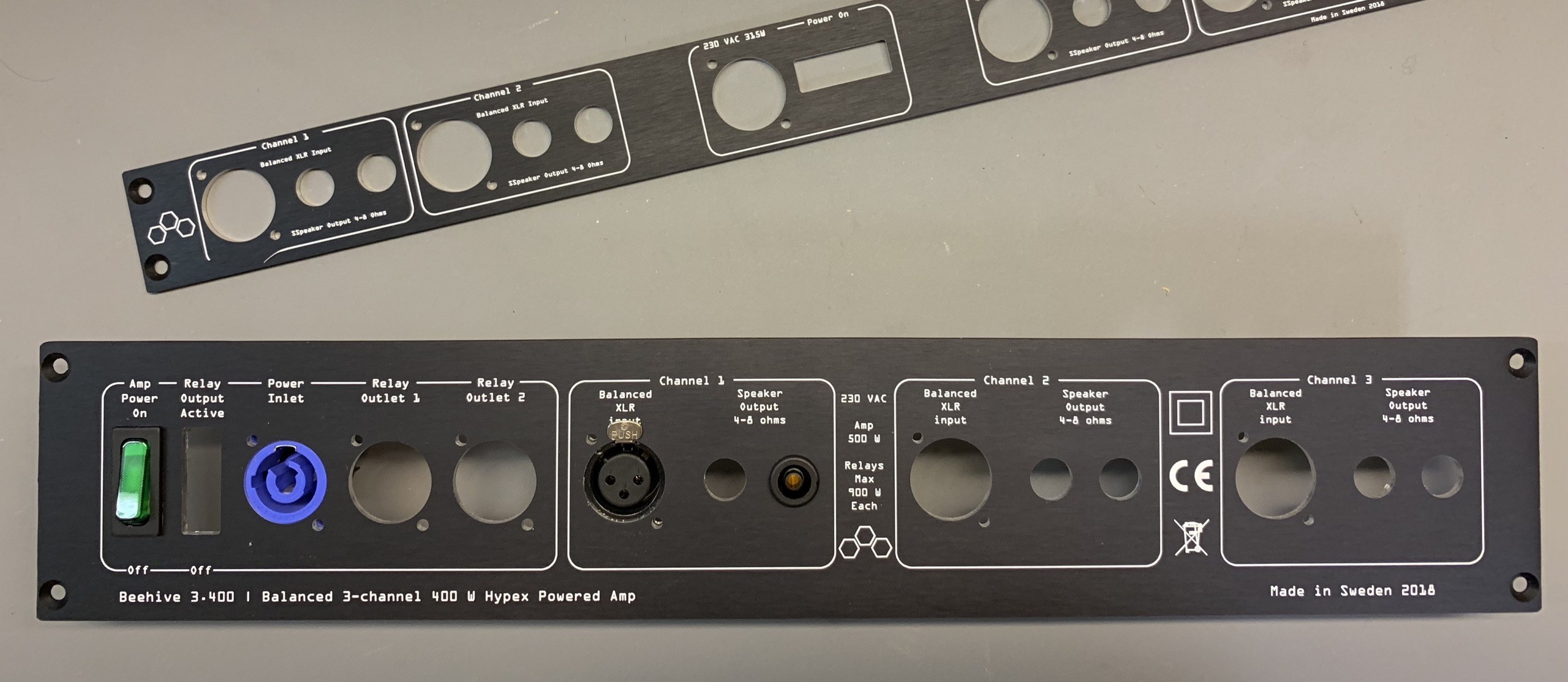

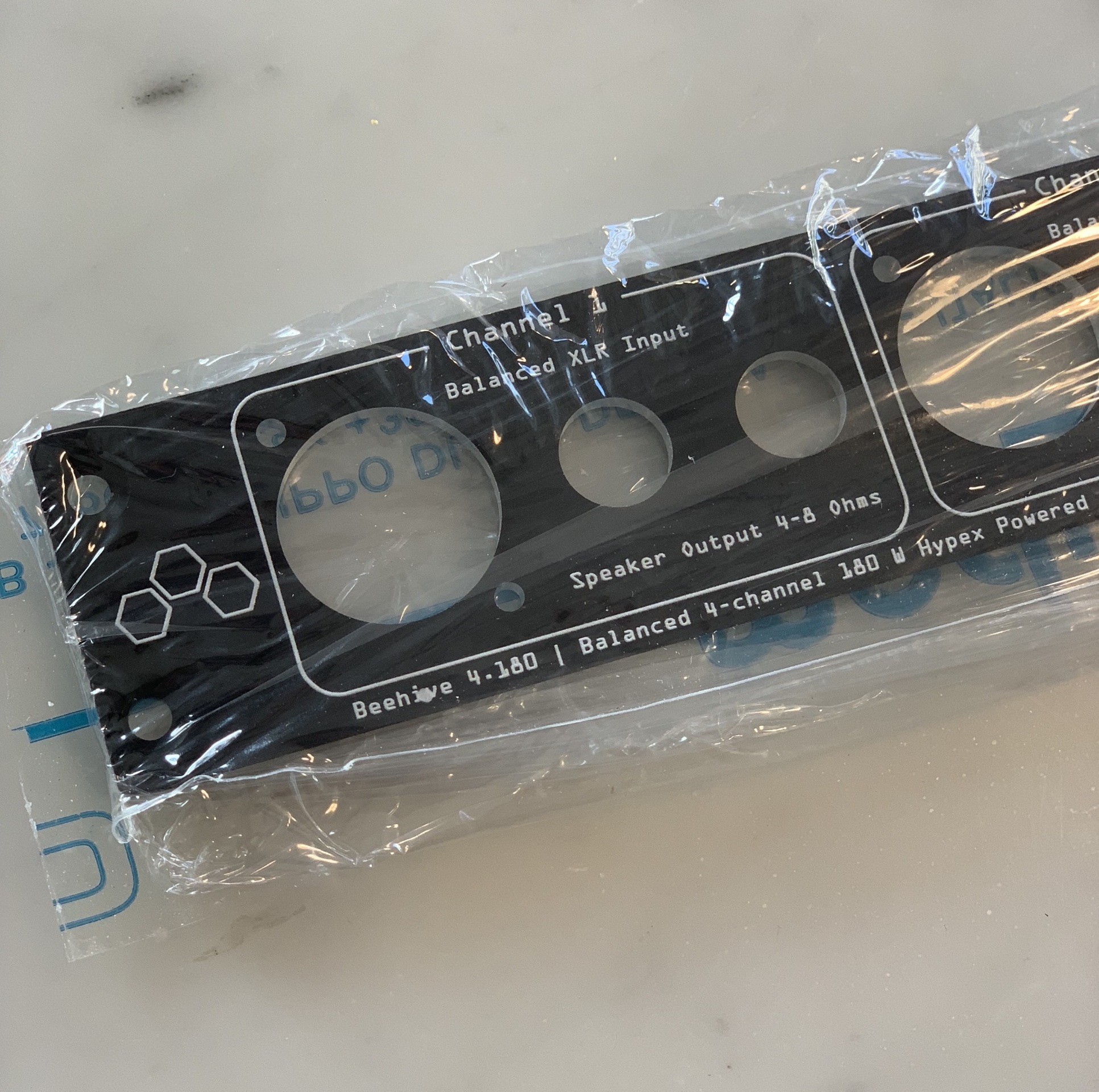

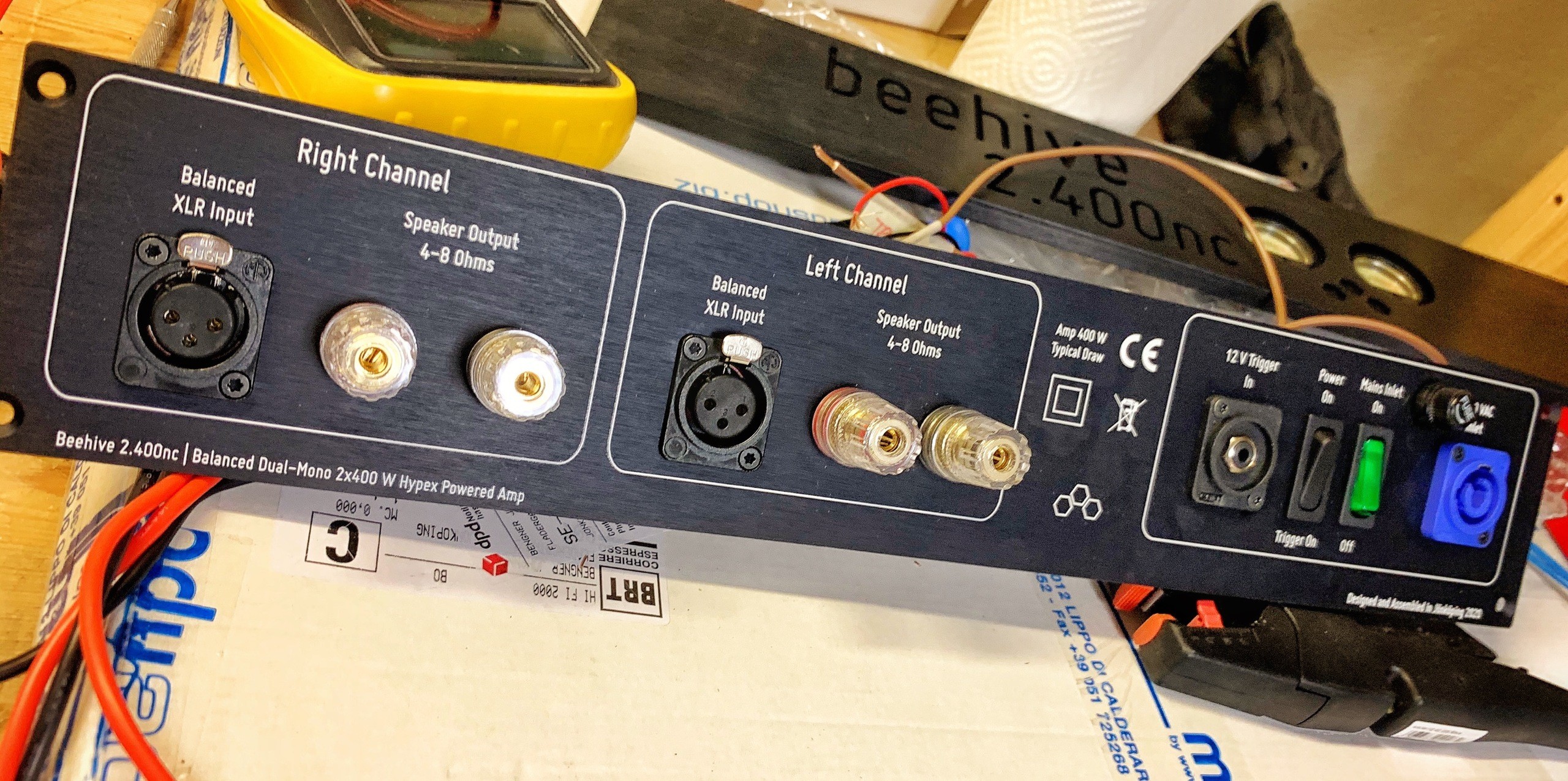

Baksidor
Var förstås mest nyfiken på hur mina custombaksidor skulle se ut. En snabb provmontering visar att mina håldimensioner verkar stämma, och perfekt passform på det. Trycket på 3.400:an ser perfekt ut, men däremot har det blivit lite konstigt på 4.180:an. "Speaker" heter "Sspeaker", texten nere till vänster verkar de ha glömt, och en bit av "ramen" hade tyvärr redan skavts av. Får ta ett snack med min kompis Gianluca på Modushop, det blir typ mail 58 i ordningen... (2018-10-30 16:55:31) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Igång igen
Hunnit jobba ett par dagar med 3.400:an. Hade en idé om att slippa skarva strömkablarna från nätagget genom att crimpa ihop tre kablar. Pilligare än jag trott, men det gick! (2018-11-06 22:39:03) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Hypex SMPS1200A400

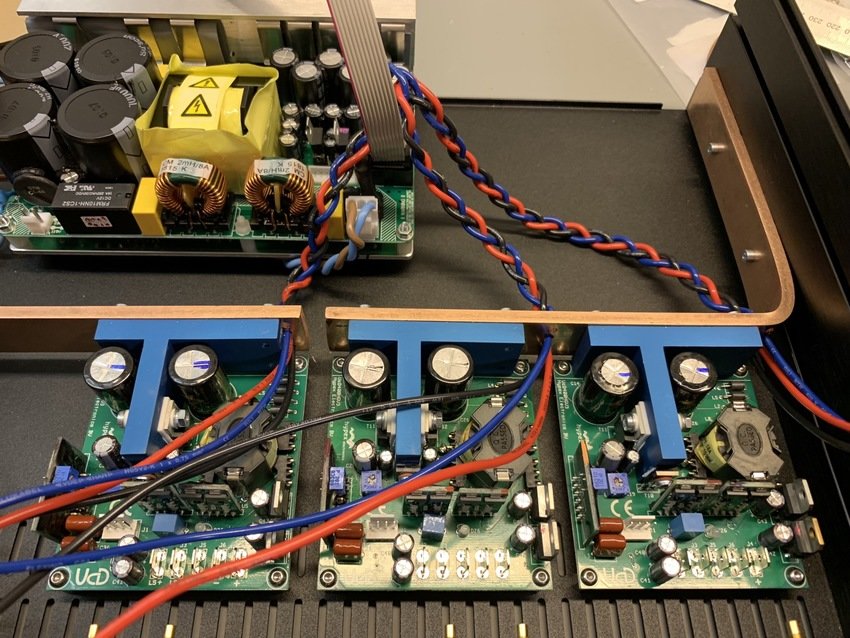

Kabeldragning
Som jag tidigare skrivit, så är det viktigt för mig att få det snyggt och ordnat. Det hade gått att hafsa ihop de här förstärkarna på ett par dagar, men jag vill göra det på mitt sätt. Då tar det lite längre tid och blir omständligare och dyrare, men i slutändan kommer jag att känna mig mer nöjd. Nu är det mesta på plats med första steget, bara lite kabeldragning kvar, och så fronten. Hoppas den kommer om ett par dagar! (2018-11-06 22:41:51) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Hypex SMPS1200A400,  Hypex UcD400HxR

Knark?
Det är inte utan att man känner sig lite skum när man får sådana här bilder av Postnord. Handske, svartvit bild på paket från Kina... Det borde iaf innebära att mina reläer är i landet. (2018-11-06 22:46:23) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

It’s alive!
Kopplar in 3.400:an med lite skakiga händer. Det är alltid lite väl spännande att få reda på om alla moduler funkar, om man kopplat rätt, tänkt rätt och lött ordentligt. Men, den funkade direkt. Det är faktiskt väldigt okrångligt med Hypex. Nu saknas bara mina reläer, och fronten. (2018-11-07 12:49:07) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Hypex SMPS1200A400,  Hypex UcD400HxR

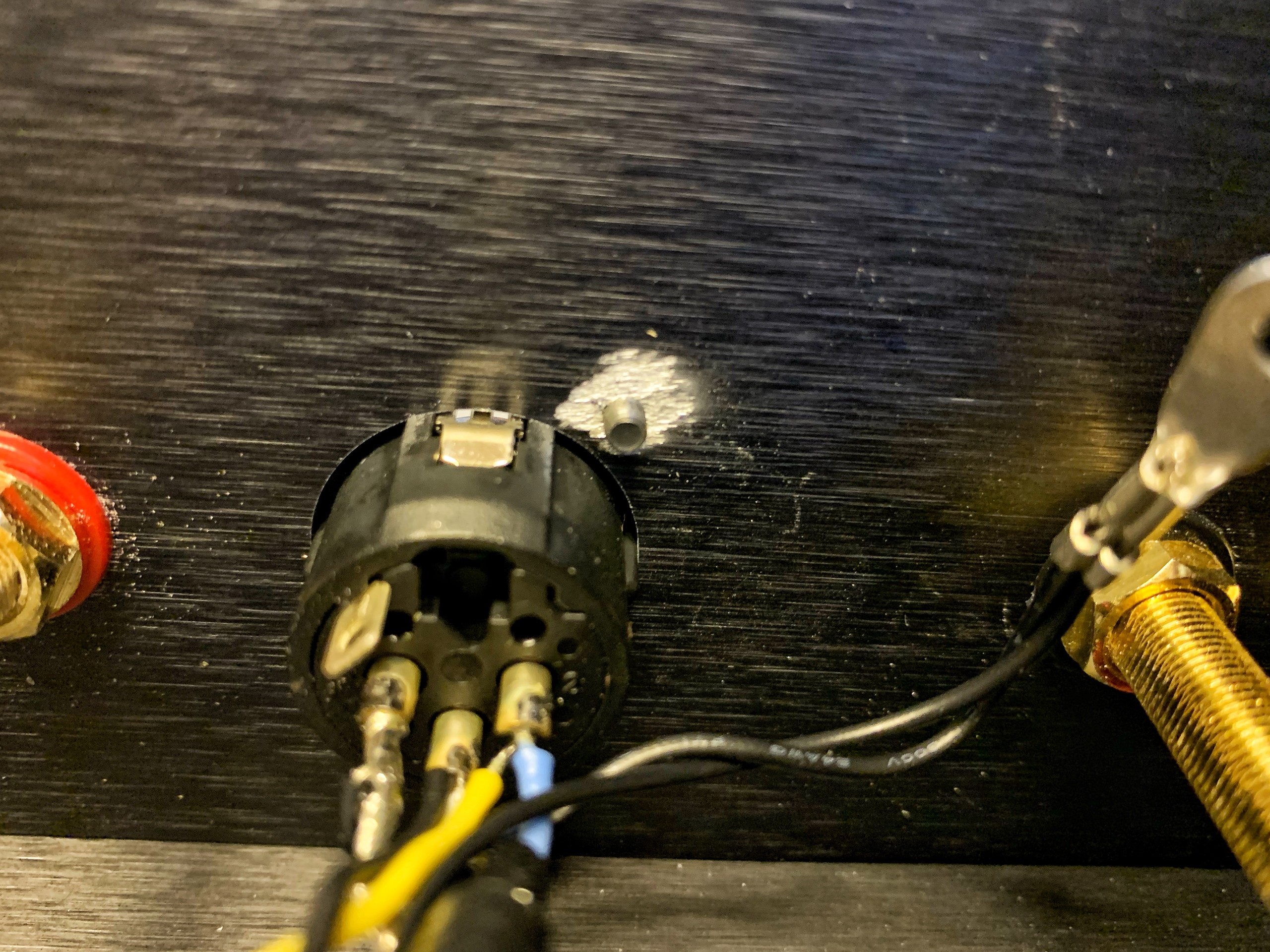

Gör om, gör rätt
Fick precis hem nya bakstycket till 4.180:an. Gianluca på Modushop erkände att de gjort fel, och tre arbetsdagar senare fick jag kostnadsfritt en utbytesdel. Precis i tid för att börja sista bygget! (2018-11-07 12:53:19) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

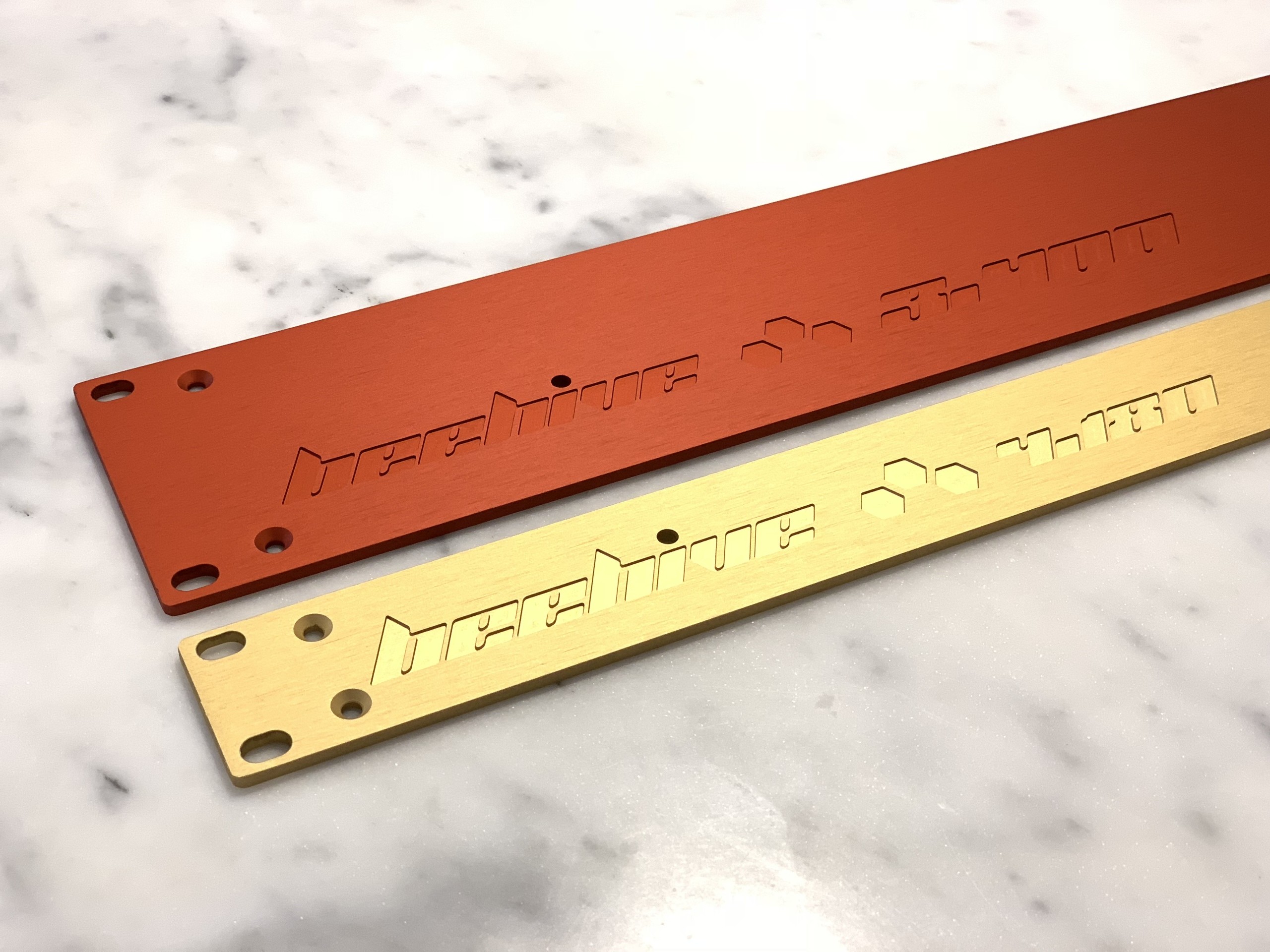

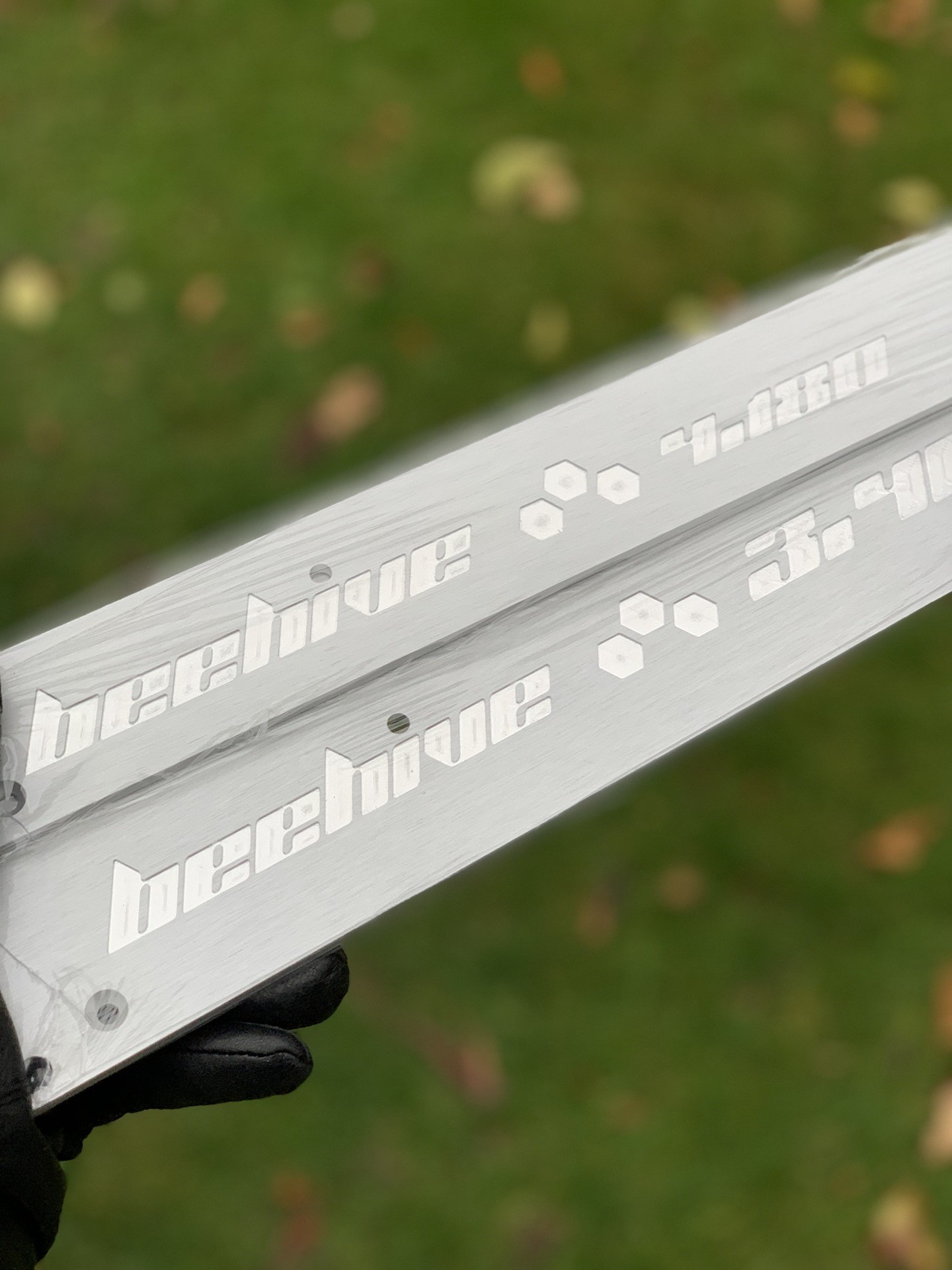

Front x 2
Äntligen! Lite som julafton att hämta nyanodiserade fronterna. Särskilt när den ena är ... julröd. (2018-11-08 15:20:33) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

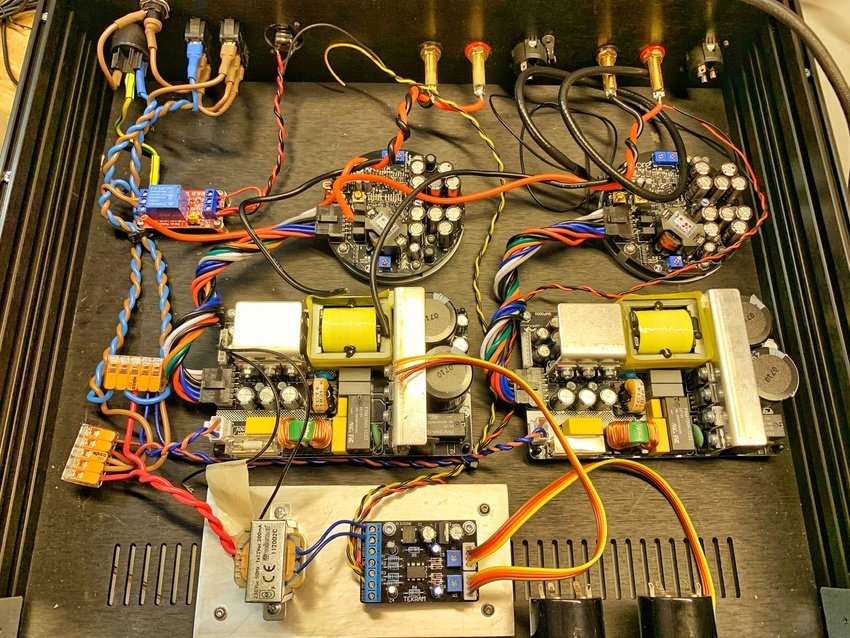

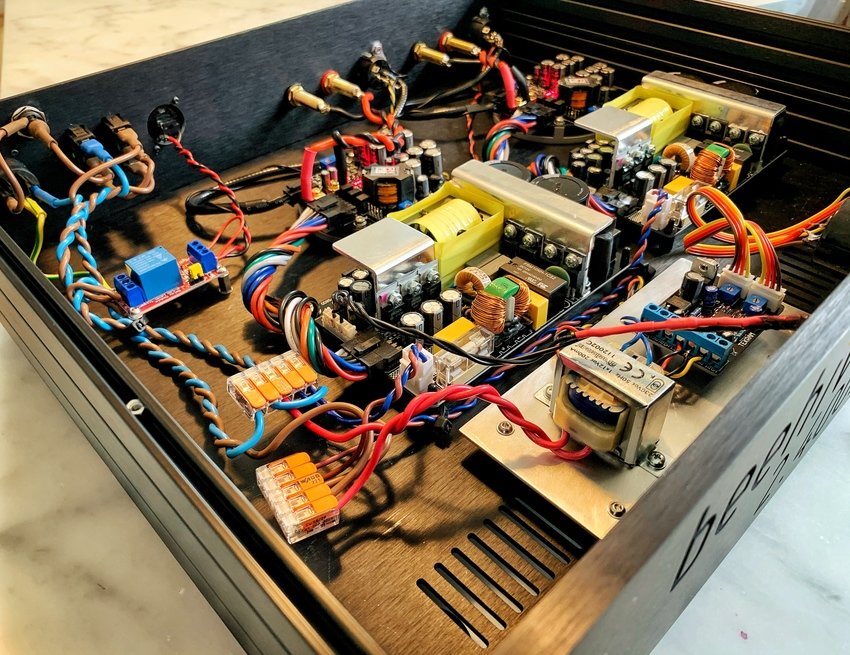

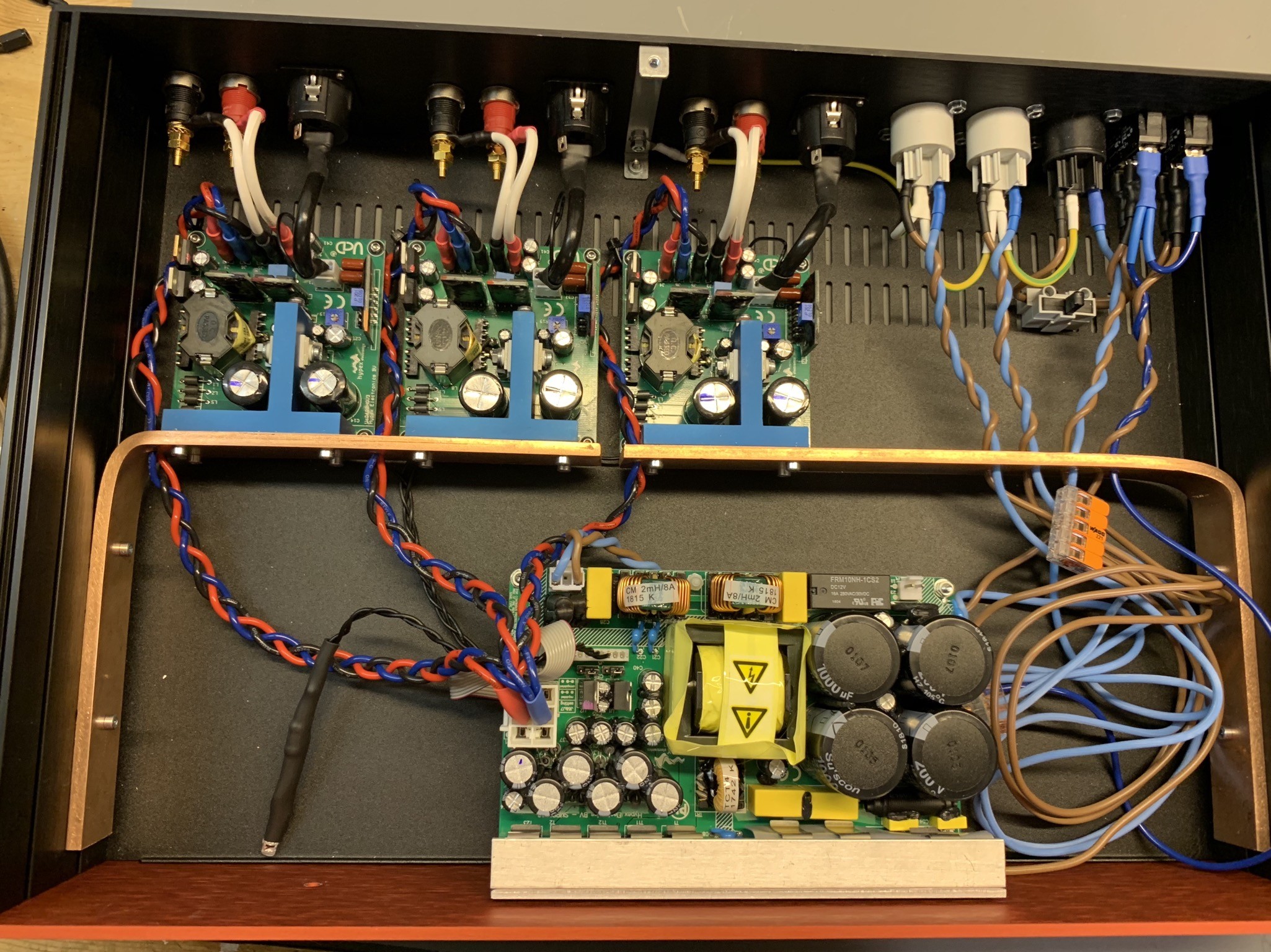

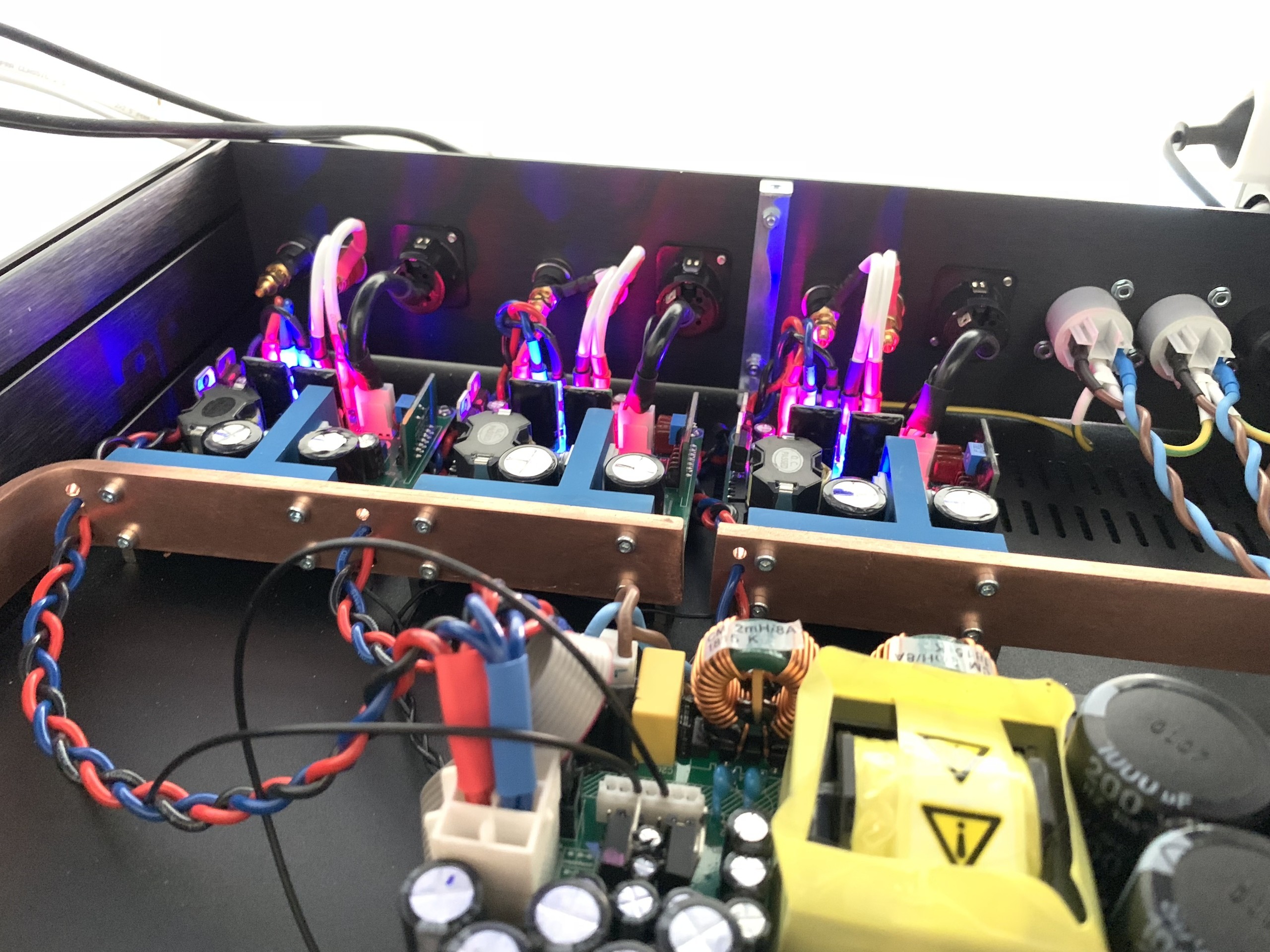

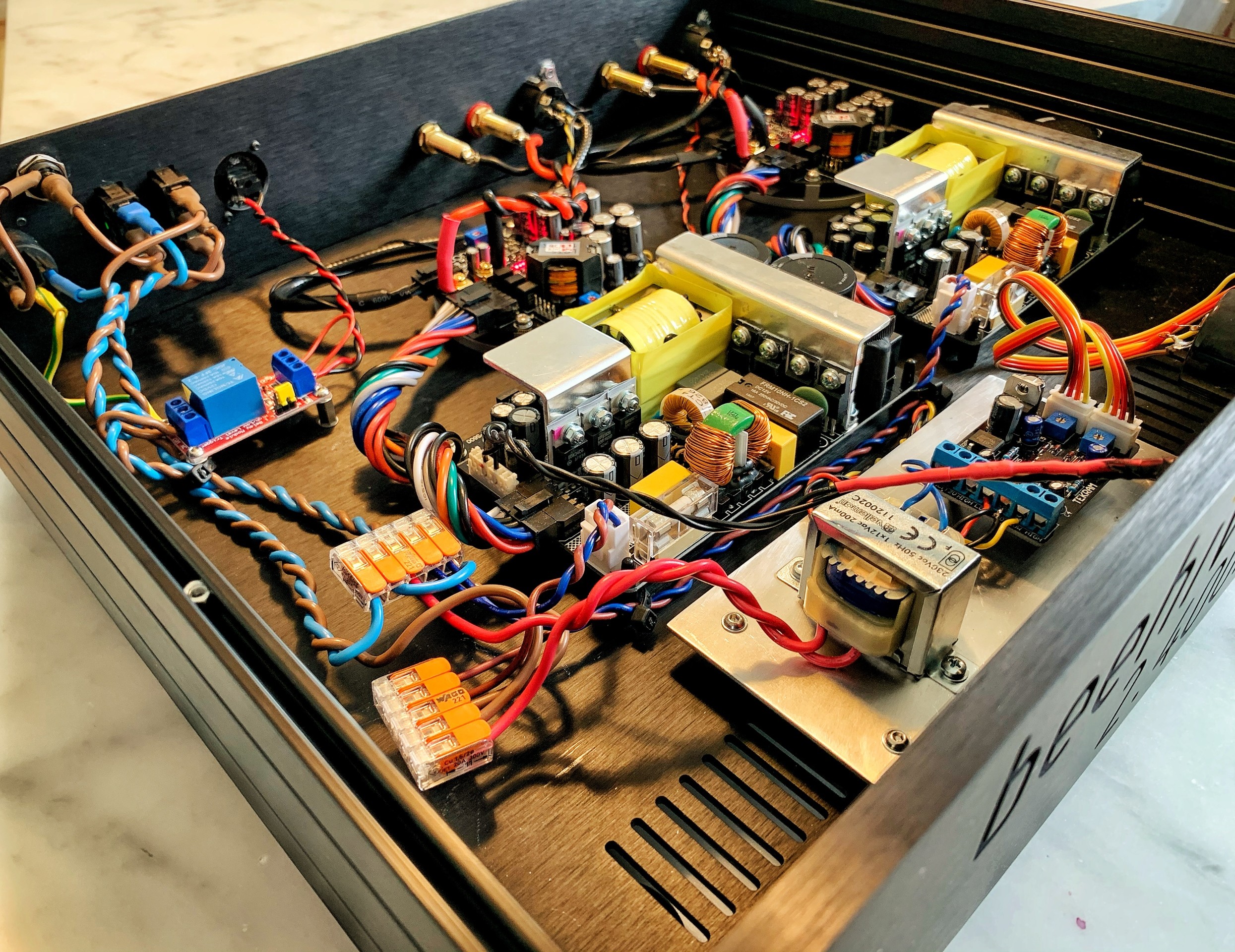

3.400 färdigkopplad
Har fått ihop den röde nu. 41 crimpade kontakter, 13 lödningar och en hel del krympslang. Tog drygt två hela dagar av montering. Dock betydligt lättare att jobba i ett 2 U-chassi. Inkopplad och aktiv i teknikskåpet, men kan inte lösa virrvarret nere till höger innan mina delay-relän har kommit. Har redan utlöst säkringen en gång, dessa förstärkare verkar dra mycket effekt vid uppstart. (2018-11-10 23:00:39) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Hypex SMPS1200A400,  Hypex UcD400HxR

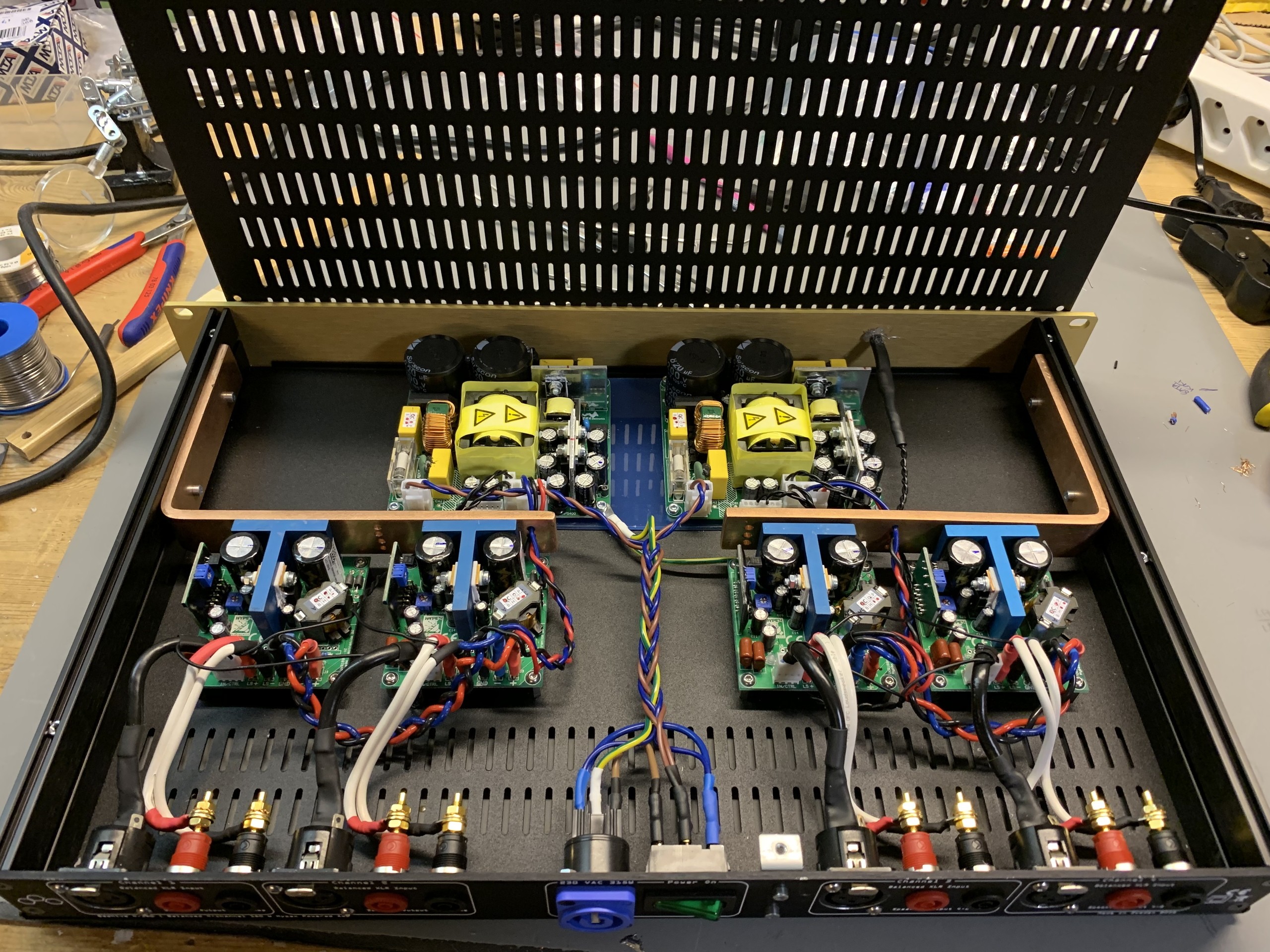

4.180 färdigkopplad
Och här har vi gulingen fördigkopplad. Lite ’same procedure as last year’, men ändå lite annorlunda layout. Hade lite problem med hålen för xlr-uttagen som var väl tajta, men efter att jag lagt uttage i frysen en stund hade de krympt tillräckligt för att glida på plats. Dessutom var en kanal död vid första provlyssningen, men efter en snabb öppning och felsökning utan fynd funkade den den igen. Lite dålig kontakt någonstans, kanske. (2018-11-10 23:07:42) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Hypex SMPS400A180,  Hypex UcD180

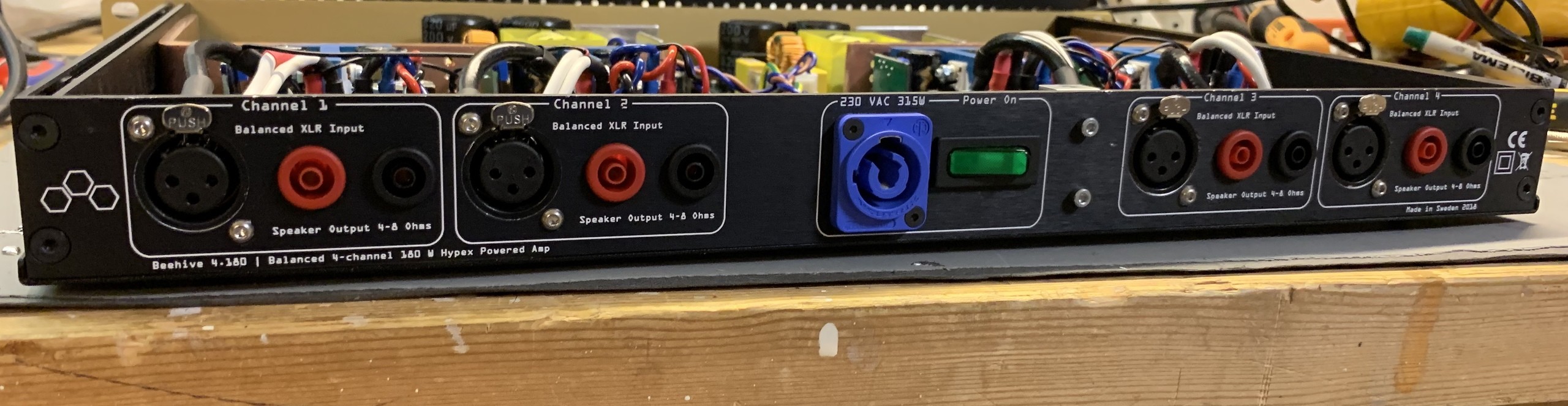

Baksida 4.180
Så här snygg blev baksidan med nya plåten. Väldigt proffsig, om jag får säga det själv. Glad att jag körde på Neutriks Powercon-uttag; de är så mycket stabilare och bättre än vanliga nätbrunnar. Så länge som man inte får för sig att koppla ur en kontakt som har ström på sig, vill säga ... (2018-11-10 23:17:16) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Hypex SMPS400A180,  Hypex UcD180

Fördröjning
Aaargh! En månad tog det för leveransen av detta relä. Och så kom bara det ena. Hade ju tänkt använda två just för att kunna seriekoppla. Dessutom fungerar inte heller detta som tänkt. Det ger säkert en mjukstart, men i praktiken blir det väldigt lite fördröjning. Nätaggen (SMPS) till Hypexmodulerna har en inbyggd softstart, förstärkarmodulerna aktiveras efter 3,9 sek. Med det nya reläet (helt professionellt fackmannamässigt) inkopplat blir det 4,2 sek, dvs bara 0,3 sek fördröjning. (2018-11-14 19:02:01) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Tredje gången gillt
Efter lite frustrerad research igår kväll, kom jag på att det faktiskt borde gå att få plats med ett par DIN-moduler, och då breddas utbudet vad gäller relän. Detta är tillverkat i UK och har en bra dokumentation, bör fungera exakt som jag vill. Det är förstås inte tänkt för inbyggnad och klart dyrare än Kinagrejerna, men man vet vad man får, och nöden har en stor plånbok. (2018-11-15 09:26:01) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

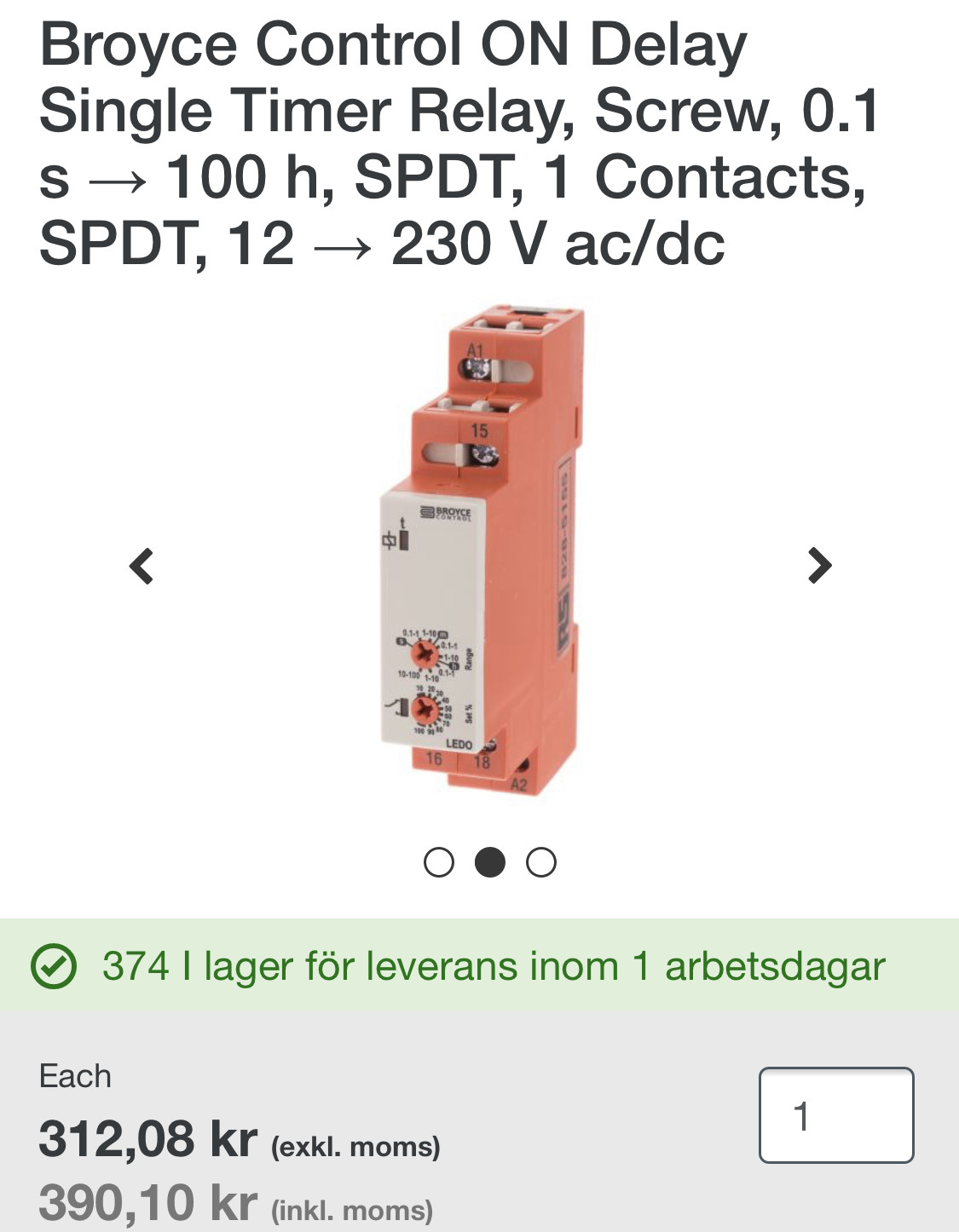

Äntligen slutjagat
Beställde en torsdag, fick dem på en fredag. Snabb leverans av RS-components. Och äntligen reläer som funkar som jag vill. Borde hinna montera dem imorgon. Beställde också lite enhetliga skruvar till rackmontering, ska även börja byta ut dem. (2018-11-17 10:16:59) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

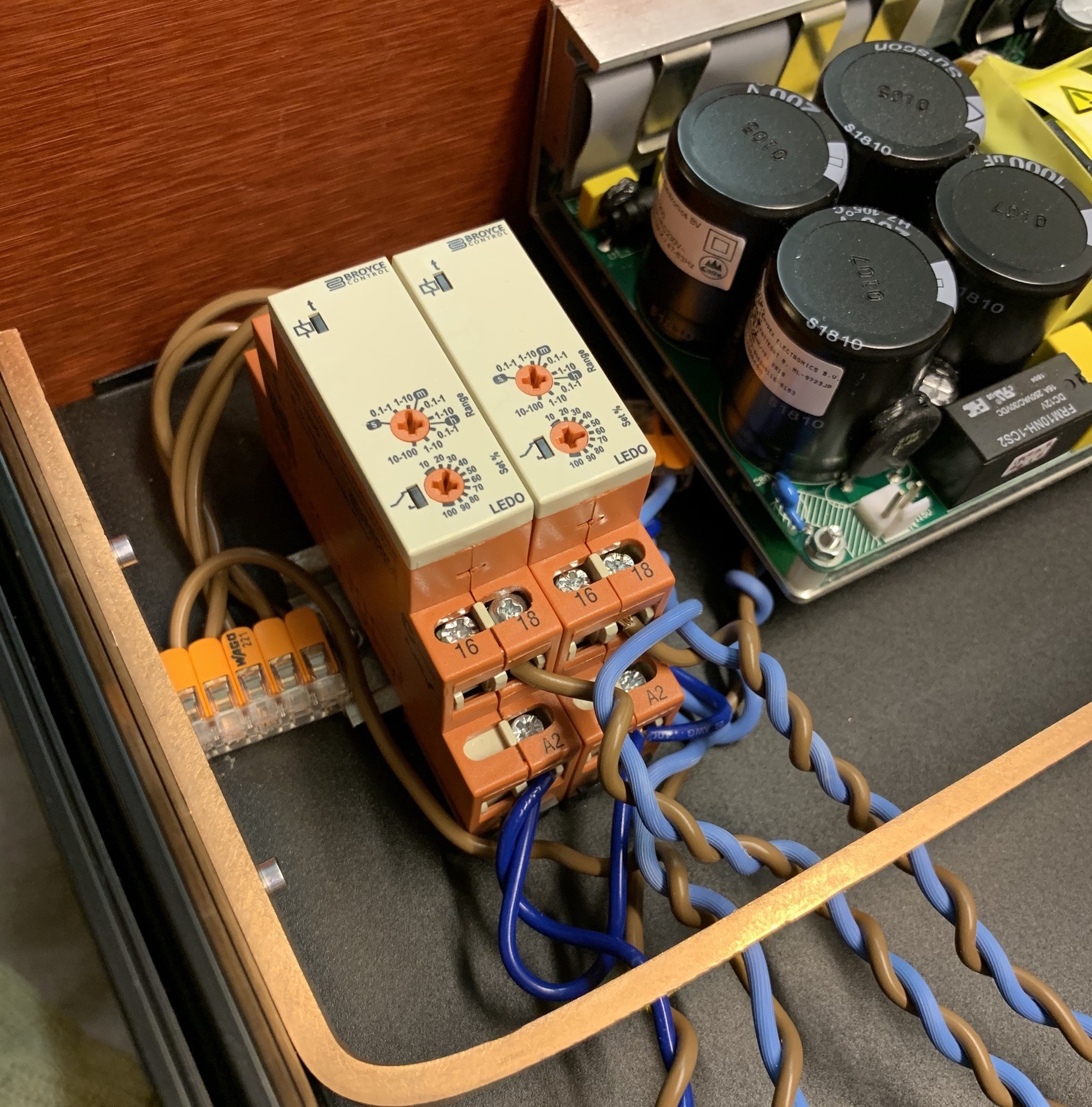

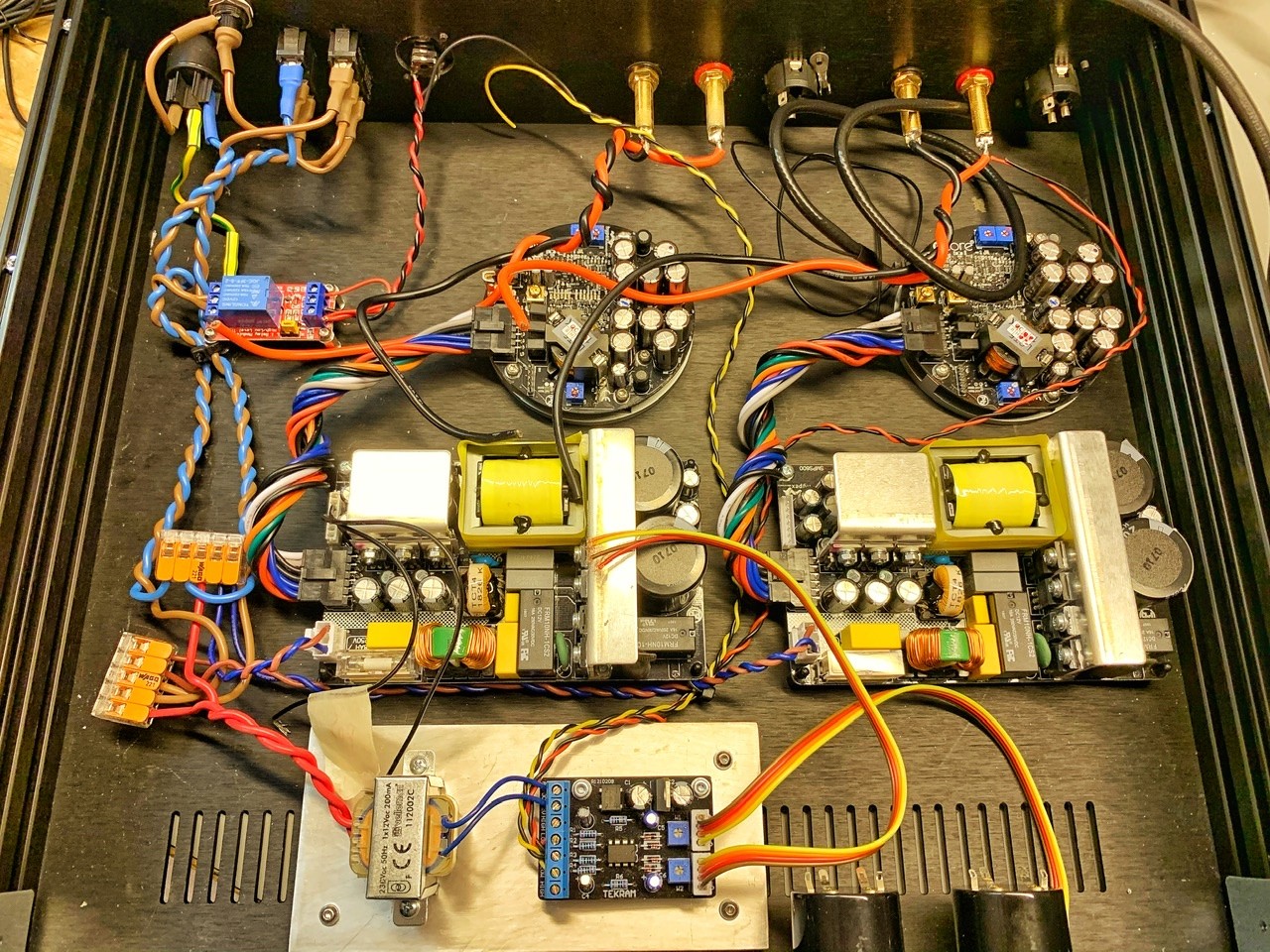

Färdigt!
Äntligen fungerande relän på plats! Inställda på 3 respektive 6 sekunder. (2018-11-18 19:54:31) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Hypex SMPS1200A400

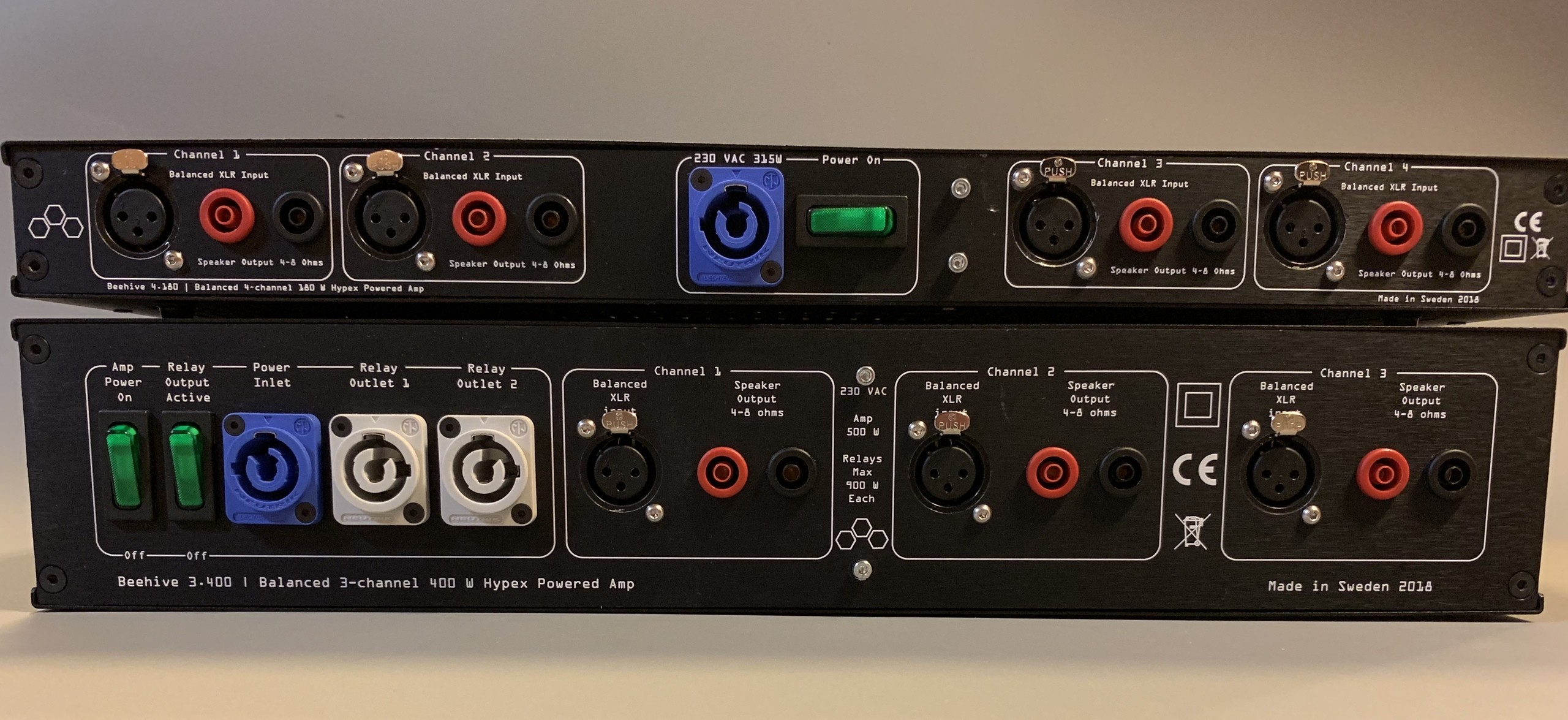

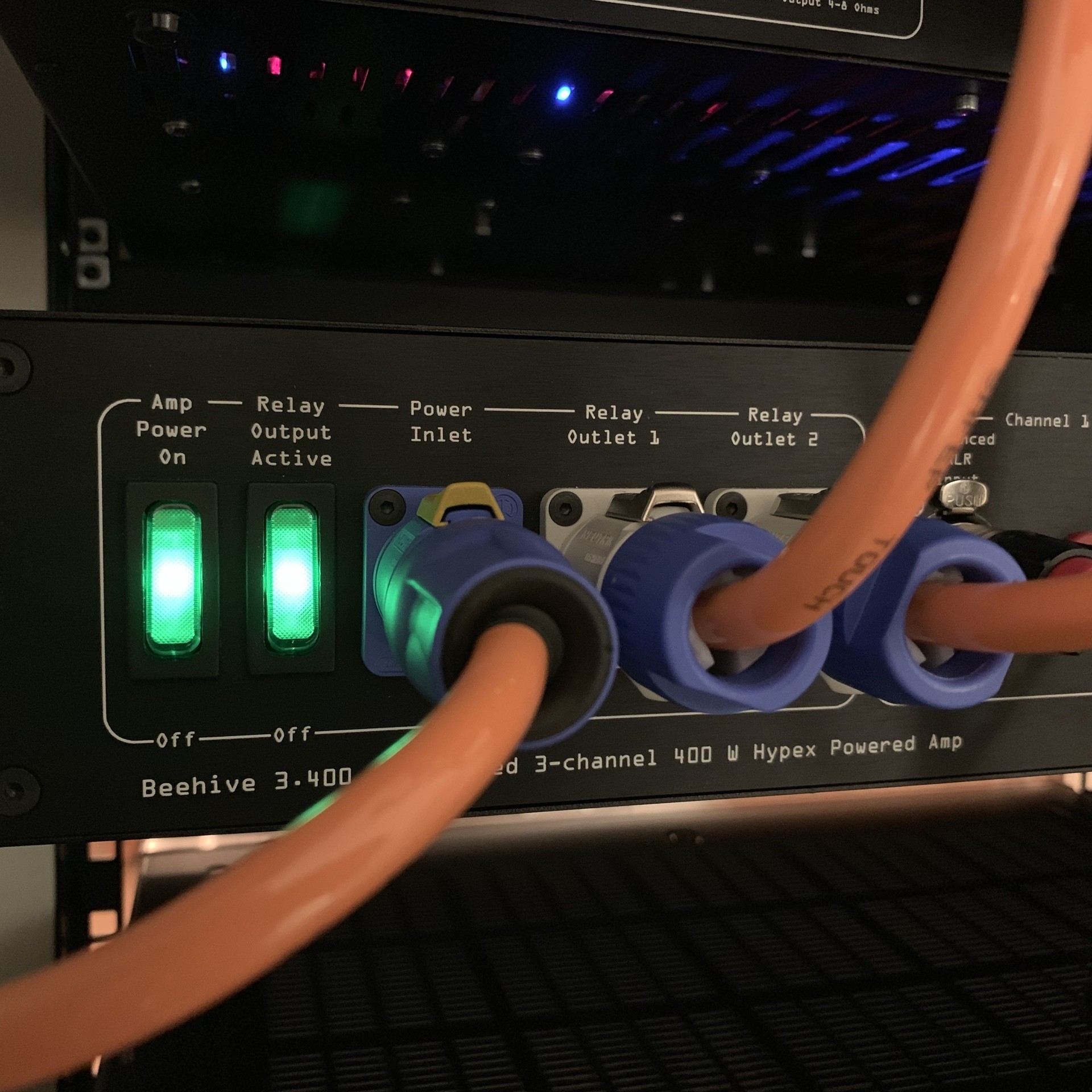

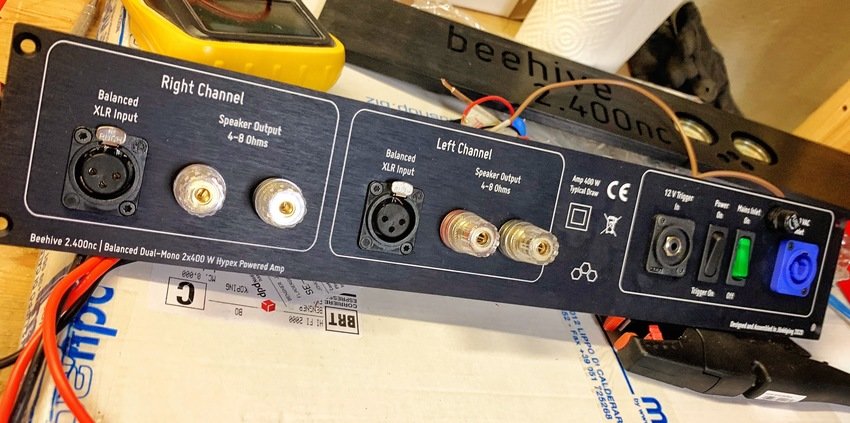

Baksidor
Nu helt färdig. Så här blev rumporna, med alla uttagen på plats. (2018-11-18 19:56:40) Bilden är högupplöst. Klicka i bilden för att zooma.

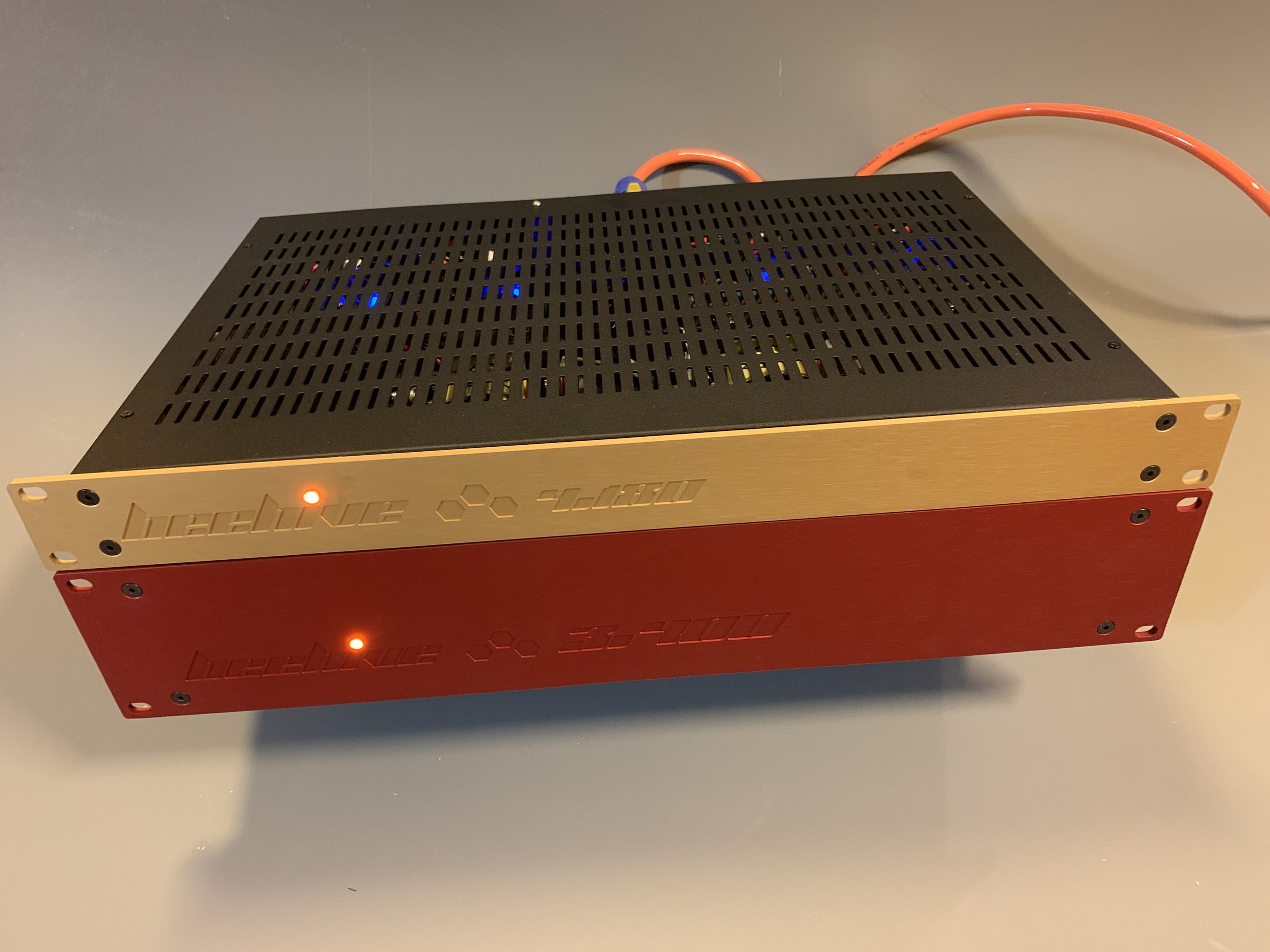

Galleribild
Och så slutligen en lite mer pretentiös bild, som får avsluta detta ganska långa galleri. Dags för montering, se galleriet ”Processen”. (2018-11-18 19:58:02) Bilden är högupplöst. Klicka i bilden för att zooma.

Ny baksida
Kom på att jag ju hade en baksida över, den jag fick först med dåligt tryck. Den är ändå snyggare än den jag använde på första bygget, så jag satte dit den istället. Behövde bara beställa en till strömbrytare och ett Powercon-uttag. Ett par timmars arbete, så var den klar. Har nu kopplat in alla stärkare. Genom att splitta surround- och surround back-utgångarna, låter jag takhögtalarna agera som extra högtalare till dessa kanaler. Fake-Atmos, men det lät rätt mäktigt när jag körde Blade runnet 2049, och får funka tills jag fixar en ny processor. (2018-11-26 00:34:14) Bilden är högupplöst. Klicka i bilden för att zooma.

Detaljbild
(2018-11-26 00:39:41) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Hypex SMPS1200A400,  Hypex UcD400HxR

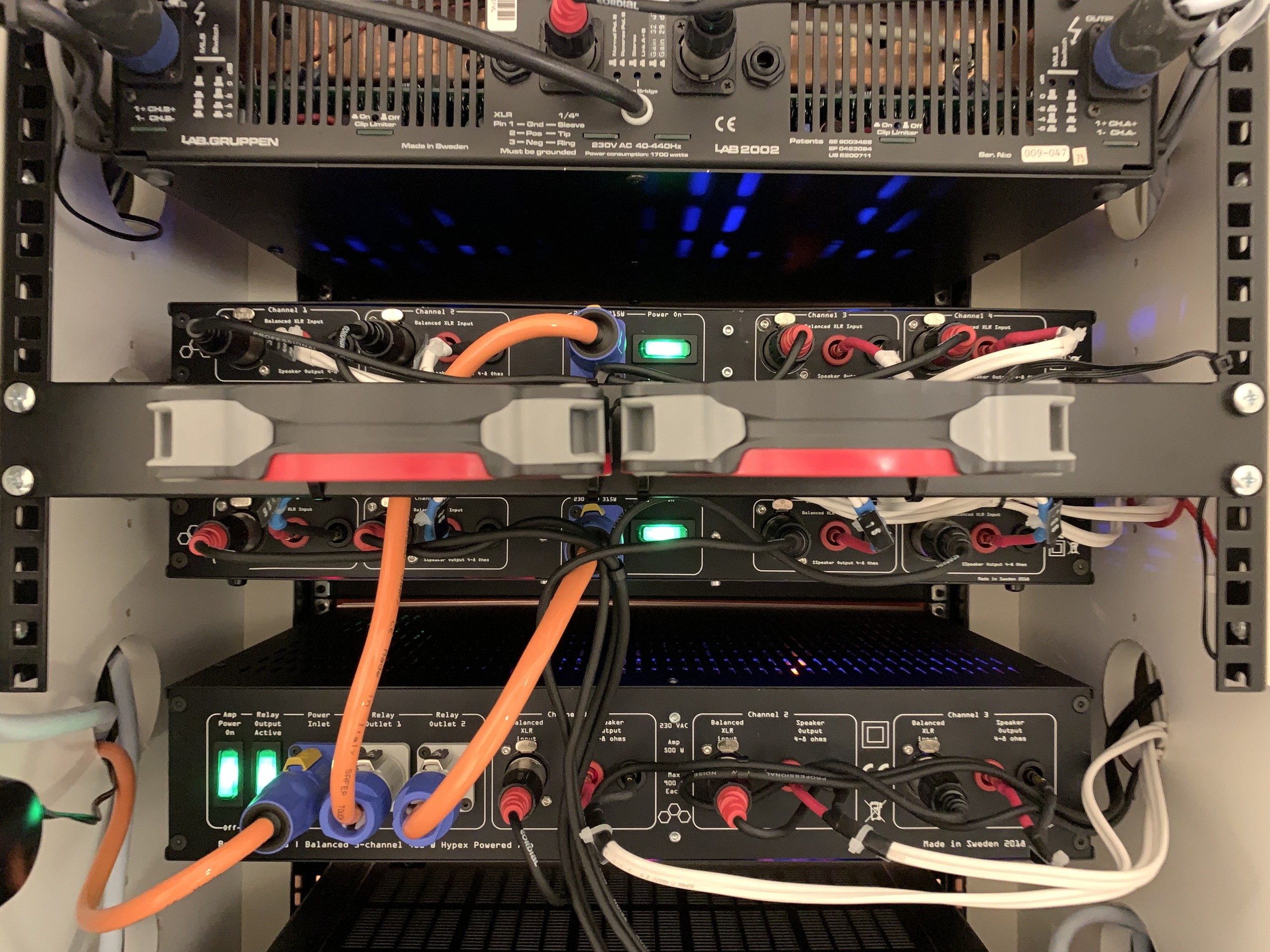

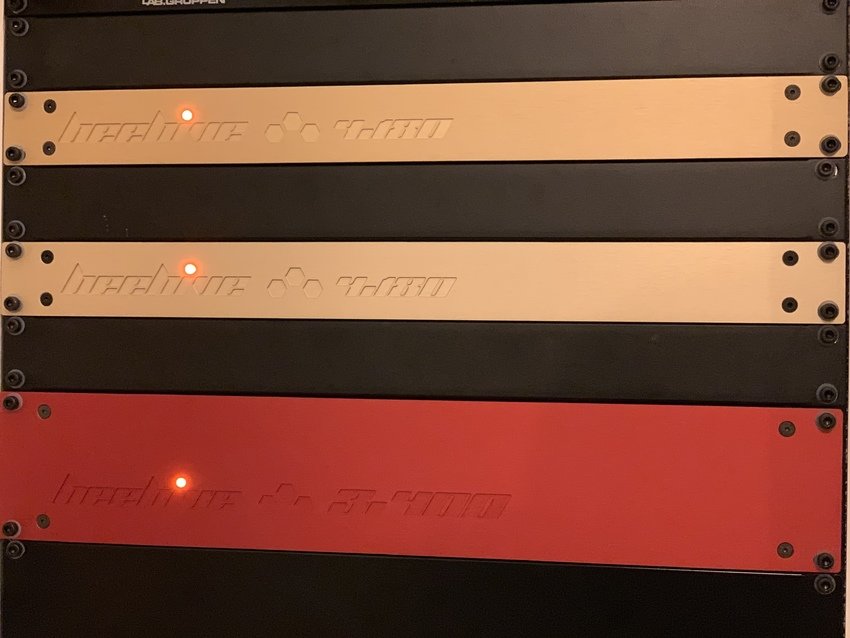

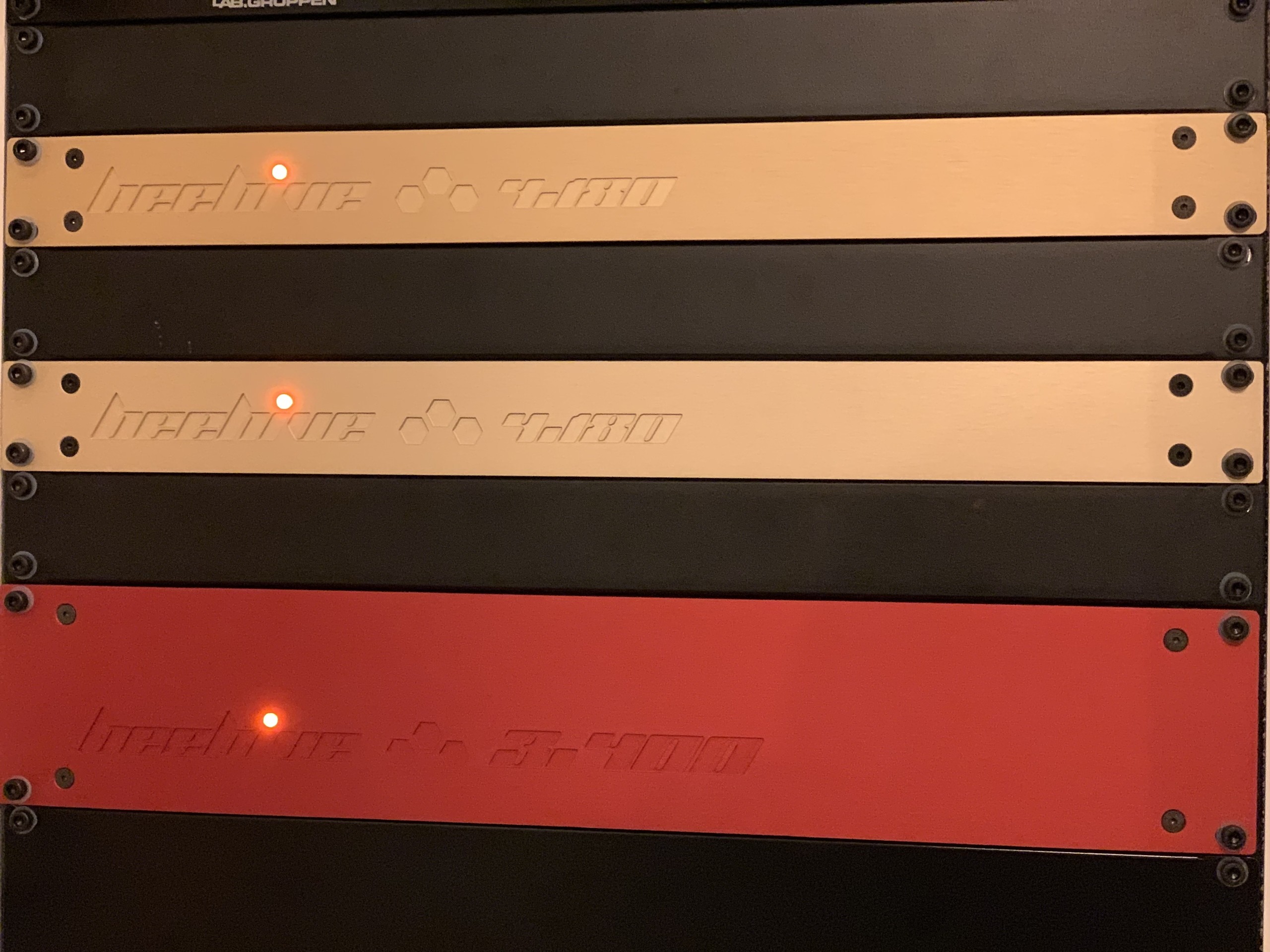

Prydligt i racket
2,64 välljudande kW fördelade på elva kanaler. Känns mäktigt! (2018-11-26 00:41:00) Bilden är högupplöst. Klicka i bilden för att zooma.



Viktat medelbetyg:  (9.29) (baserat på 6 st)  Visa lista
TLA    2018-11-12 14:49:10
MikaelJ    2018-11-11 09:33:44
Thomas_S    2018-09-29 22:48:32
Blåtand    2018-01-11 17:24:25
ScheisBraun    2018-01-10 23:47:59
legion123    2018-01-10 21:26:21
Ge betyg
Du måste vara inloggad för att kunna sätta betyg.
Om du vill använda lite fler avancerade alternativ när du svarar, eller om du vill se alla kommentarer så kan du gå till forumtråden för kommentarer på just detta album.
Joppe Apa   2018-11-23 23:01:17 Anmäl

Var köpte du satserna och kostnad totalt?


Elektroniken kommer från https://www.hypexshop.com, chassina från https://www.modushop.biz/site/index.php?route=common/home. Du kan ganska lätt se priserna på dessa sidor, tänk bara på att det tillkommer moms om ca 22%. Hålborrning, cnc-gravering och tryck kostar en del extra, vilket man också kan se på Modushops sida. Sedan tillkom en hel del smågrejer som skruvar, distanser, uttag, strömbrytare, kablar, kabelskor etc. Det mesta i den vägen hittar man hos conrad.se. Totalt landade det för mig på knappt 9.000 per låda. Inte jättebilligt, men man kan få till det billigare med t ex enklare chassi. Ganska prisvärt jämfört med oem-lådor, se t ex Nads M27 som också är byggd på Hypexmoduler. Och mycket roligare!
PML73   2018-11-23 19:42:00 Anmäl
Var köpte du satserna och kostnad totalt?
Joppe Apa   2018-11-22 20:07:11 Anmäl

Snyggt!





Fasen, riktigt snyggt



Tackar! Bra låter de också!

PML73   2018-11-22 12:20:24 Anmäl
Fasen, riktigt snyggt
TLA   2018-11-12 14:49:28 Anmäl
Snyggt!
Joppe Apa   2018-11-11 12:08:43 Anmäl

Otroligt snygga frontar! Ser riktigt crisp ut!


Mycket proffsigt bygge som ger grym inspiration Proffsigt


Fronterna blev riktigt fina i både färg och form!!


Tack, killar! Kul att få beröm. Det är faktiskt väldigt kul att bygga de här slutstegen. Hade gärna byggt ett par nCore-baserade monoblock till vardagsrumsstereon nu direkt, men måste spara lite pengar till försteg. Och carportbygge.

Återkommer med lite snyggare bilder på färdiga steg så snart reläna kommit och monterats.
Hellpe   2018-11-11 11:06:47 Anmäl
Fronterna blev riktigt fina i både färg och form!! 👍🏼😄
MikaelJ   2018-11-11 09:33:28 Anmäl
Mycket proffsigt bygge som ger grym inspiration 👍Proffsigt
Thomas_S   2018-11-09 21:36:10 Anmäl
Otroligt snygga frontar! Ser riktigt crisp ut!
Thomas_S   2018-10-01 19:25:49 Anmäl

Har fått svar från Hypex’ support. De skriver så här:
’Typically the amplifier power draw is about 1/8th of the rated power during normal listening, to about 1/3rd during heavy use. So combined with the idle and heat losses in the supply you would not exceed the 2300W (230x10).
The start-up delay between the PSU is certainly recommended.’
Det känns ju betryggande, då är jag inne på rätt spår och kan sova lite tryggare om natten.
Har för övrigt dragit igång nästa bygge nu, genom att lägga en beställning på Conrad på div kontakter, kablar, krympslang och annat!


Gott! Har du tre 10A att fördela mellan också så känns det ju lugnt. Nu följer jag även denna tråd så jag inte missar när uppdateringarna kommer
Du måste vara inloggad för att kunna ge kommentarer.
Vilka bilder visas här?
 Fler
Prisjakt © 2000 - 2018 Prisjakt   Denna sajt använder cookies.   Våra regler.   Personuppgiftspolicy.
