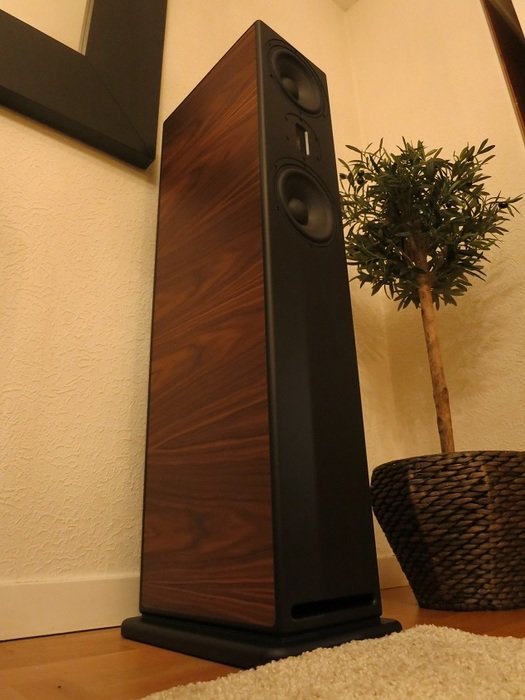

DIY CSS Criton.2T MLTL högtalare  Övriga byggbilder
Viktat medelbetyg:  (9.75) (baserat på 31 st)      17882 besökare       Kommentarer      Anmäl detta album

Bestyckning

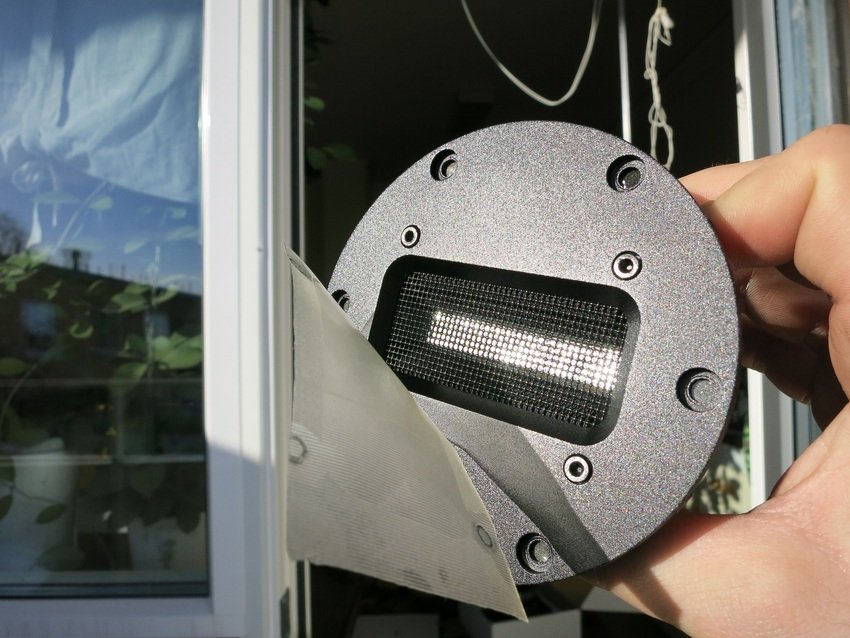

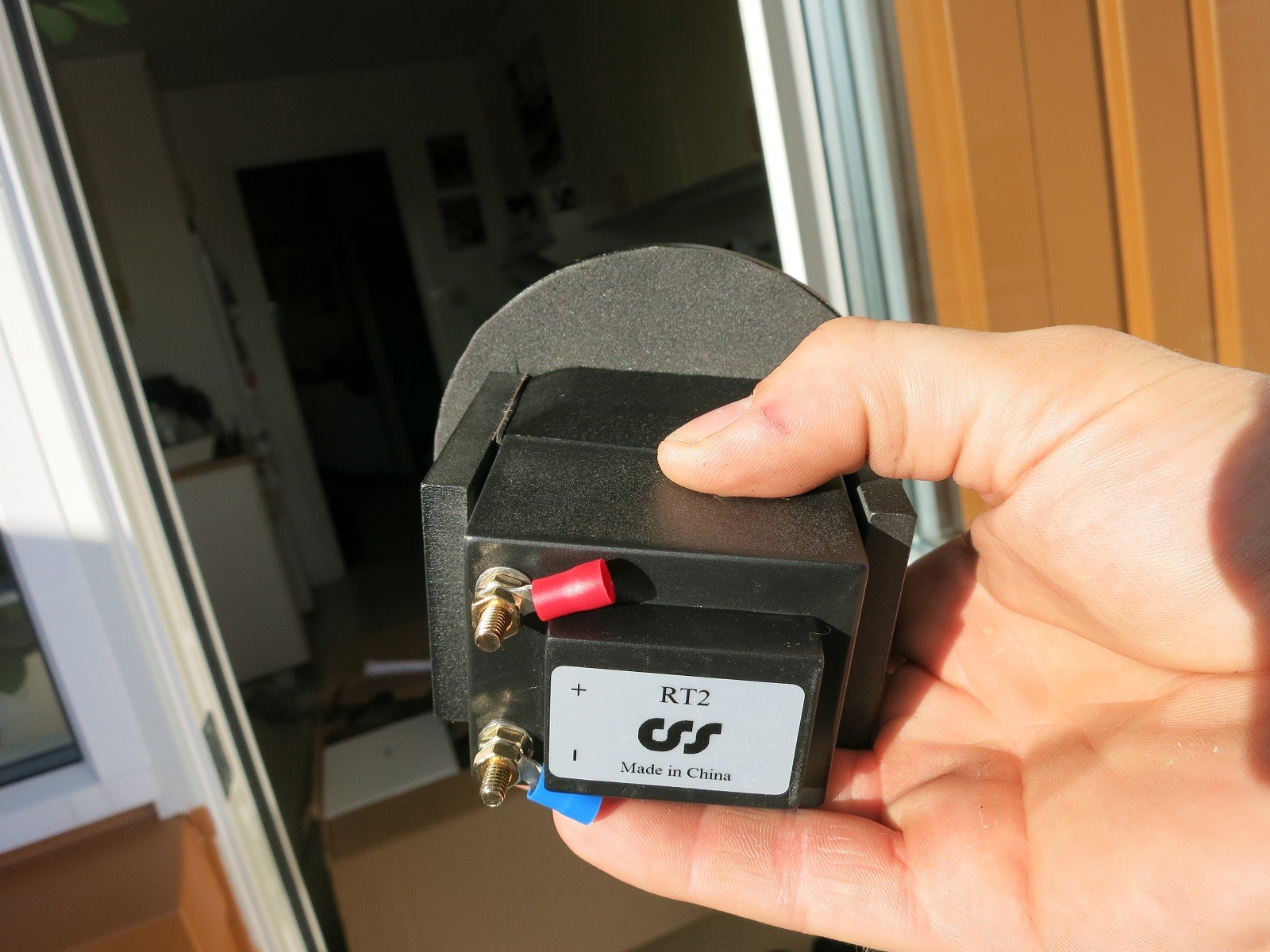

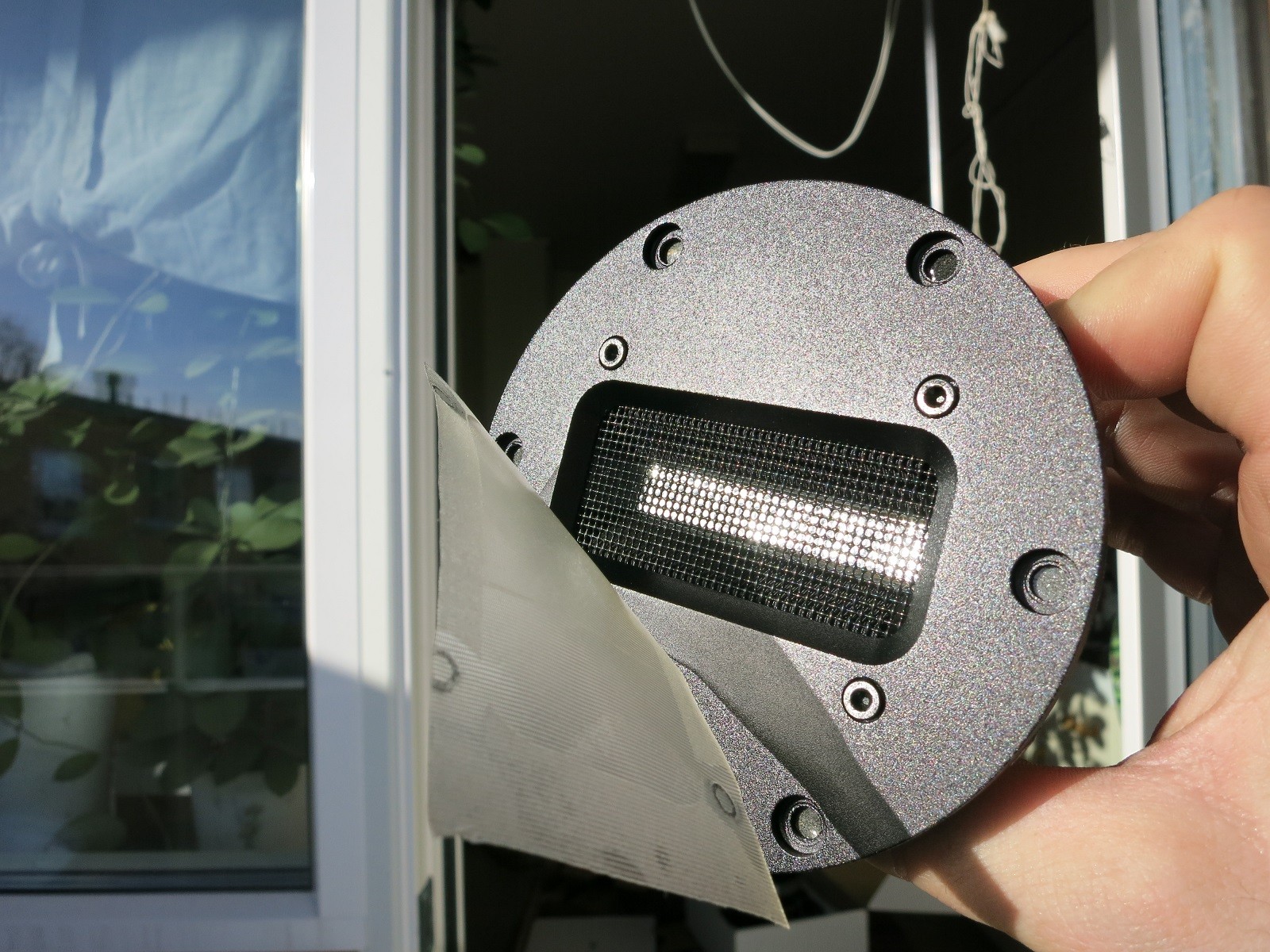

1st CSS RT2 banddiskanter

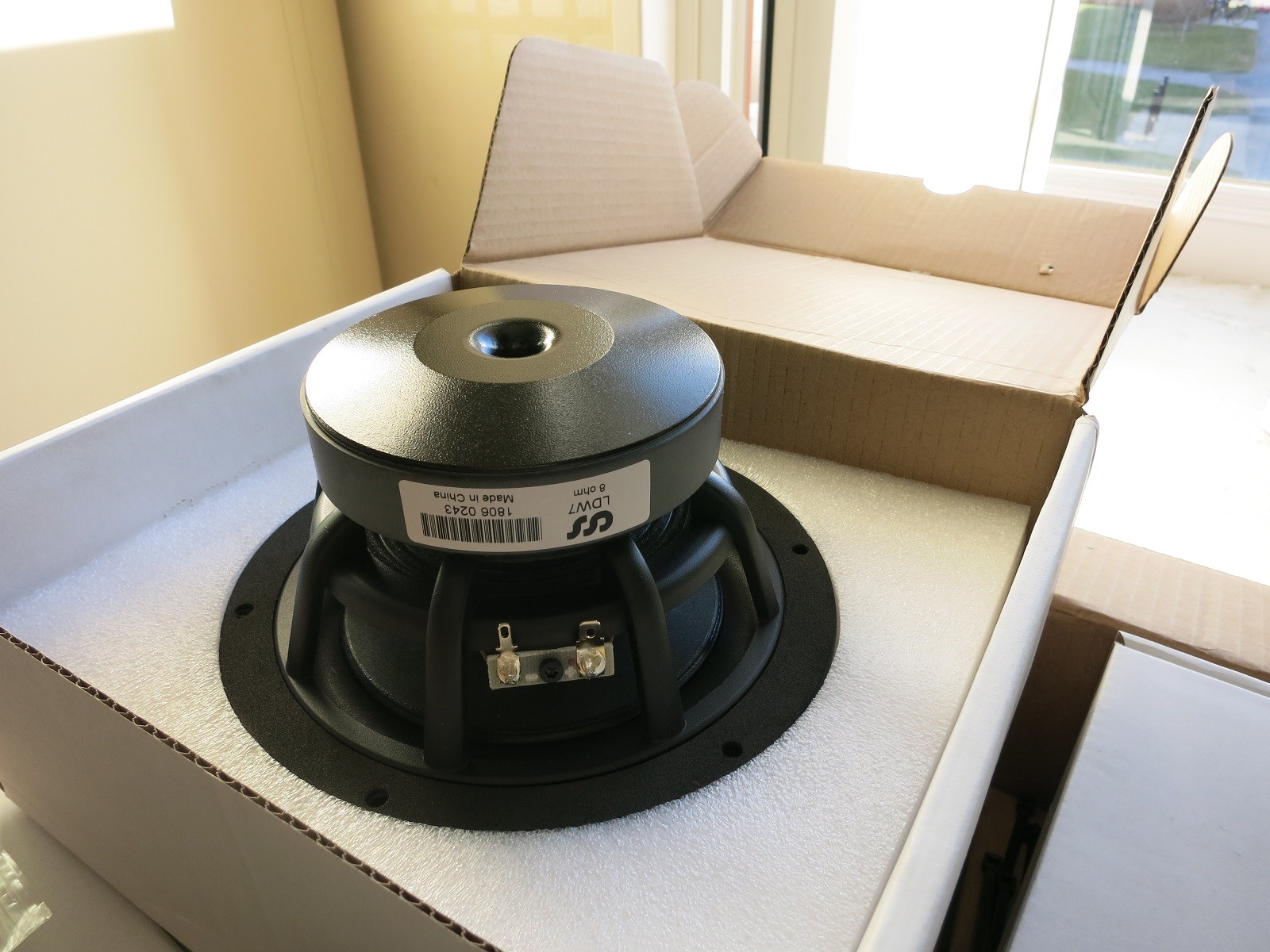

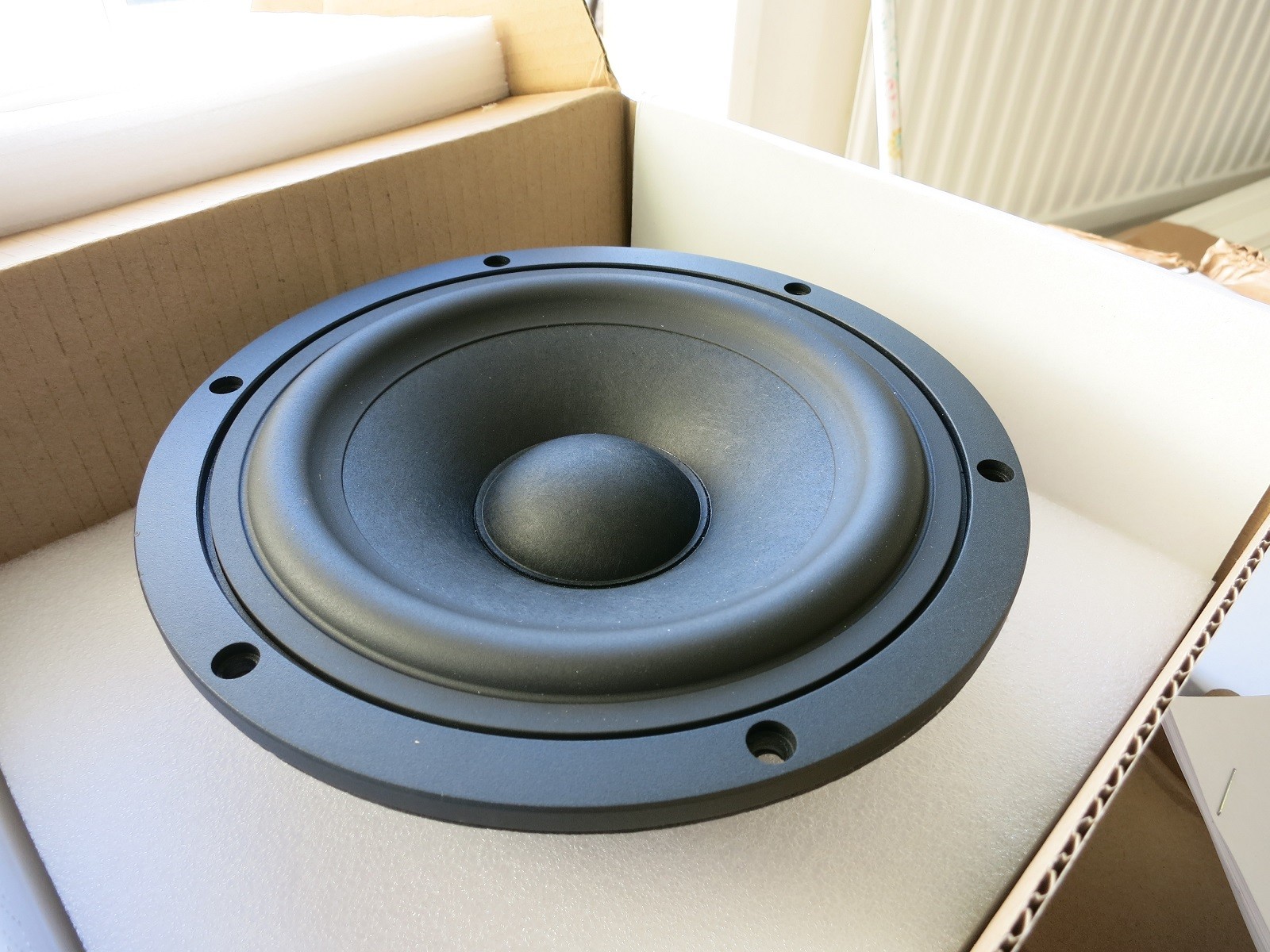

2st CSS LDW7 7" midbas

CSS Criton.2T



/ Mattias Vendel & Albin Lyckestam

Produkter i albumet:
Bilder i detta album Växla till minatyrbilder

(2014-04-11 23:38:02) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2014-04-11 23:35:41) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2014-04-11 23:36:00) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2014-04-11 23:36:22) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2014-04-11 23:36:46) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2014-08-21 17:43:49) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2014-10-04 11:20:04) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2014-10-04 11:20:24) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2015-01-11 20:55:35) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

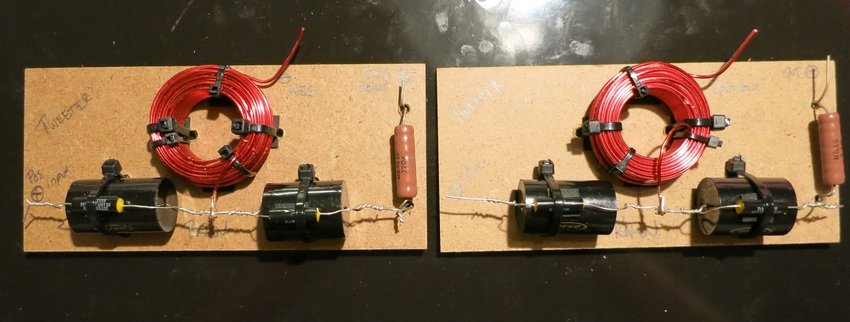

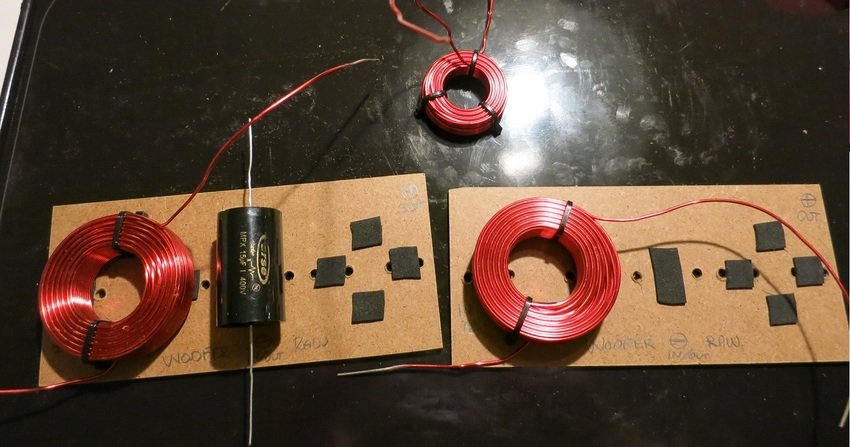

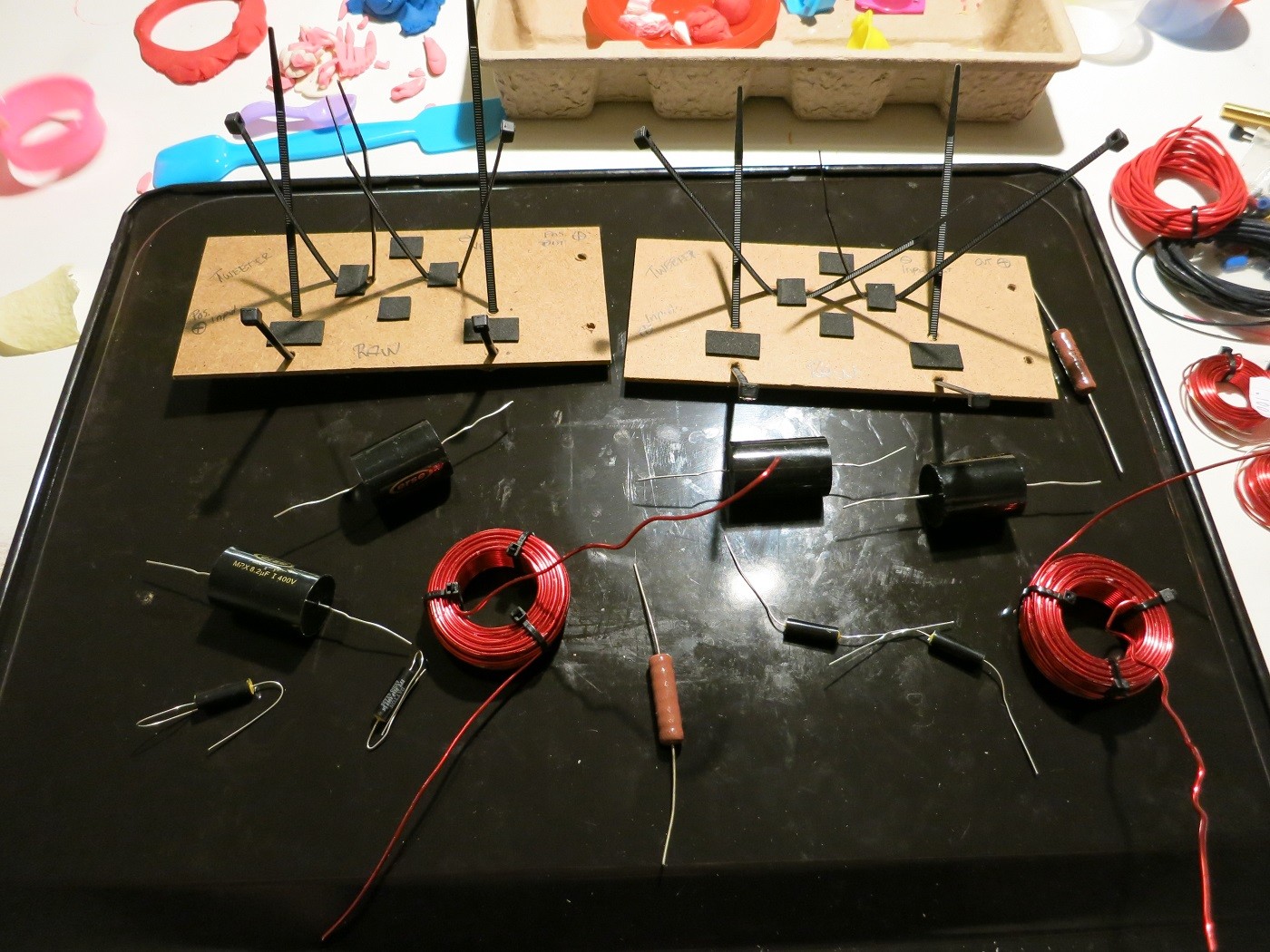

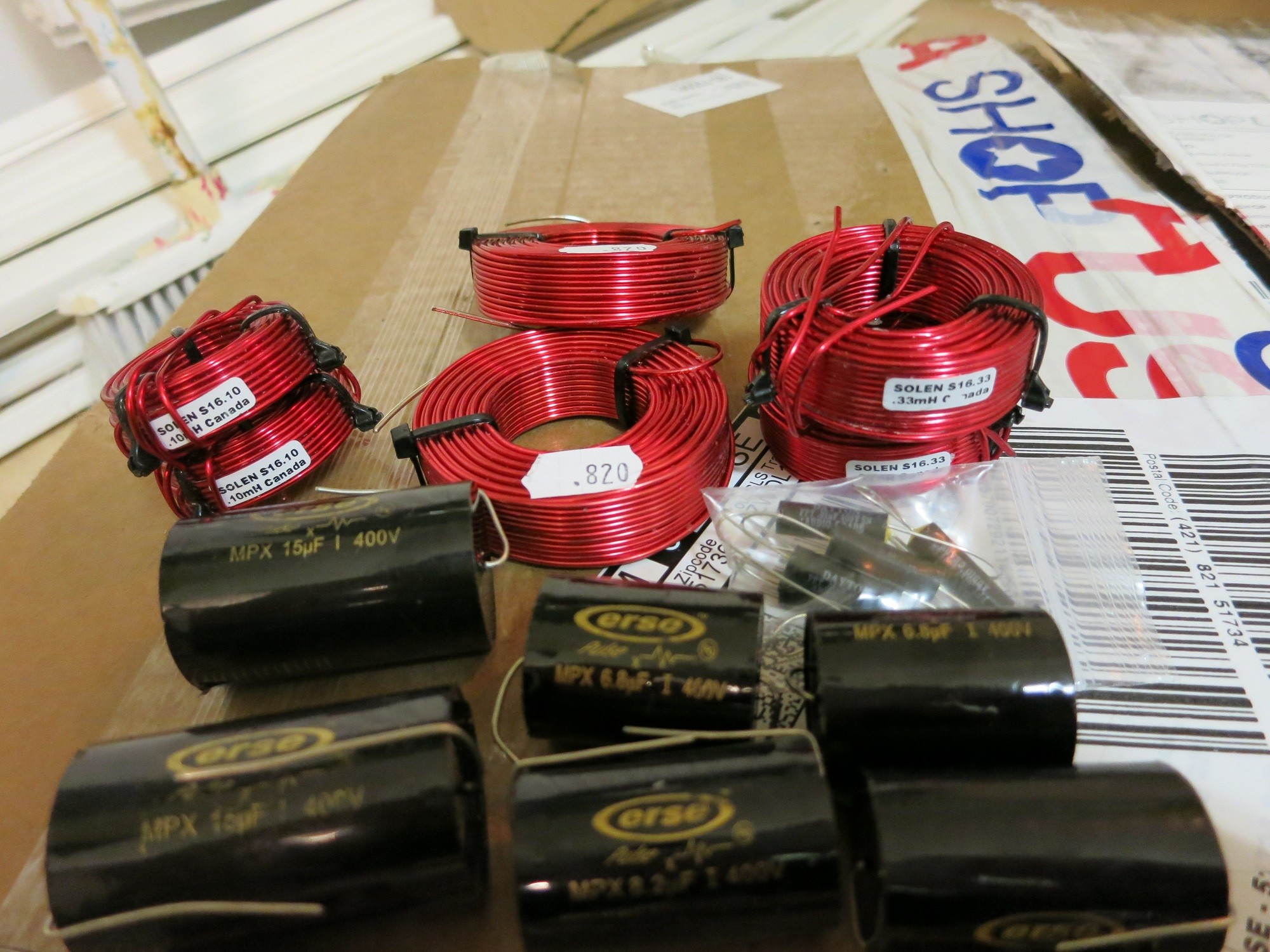

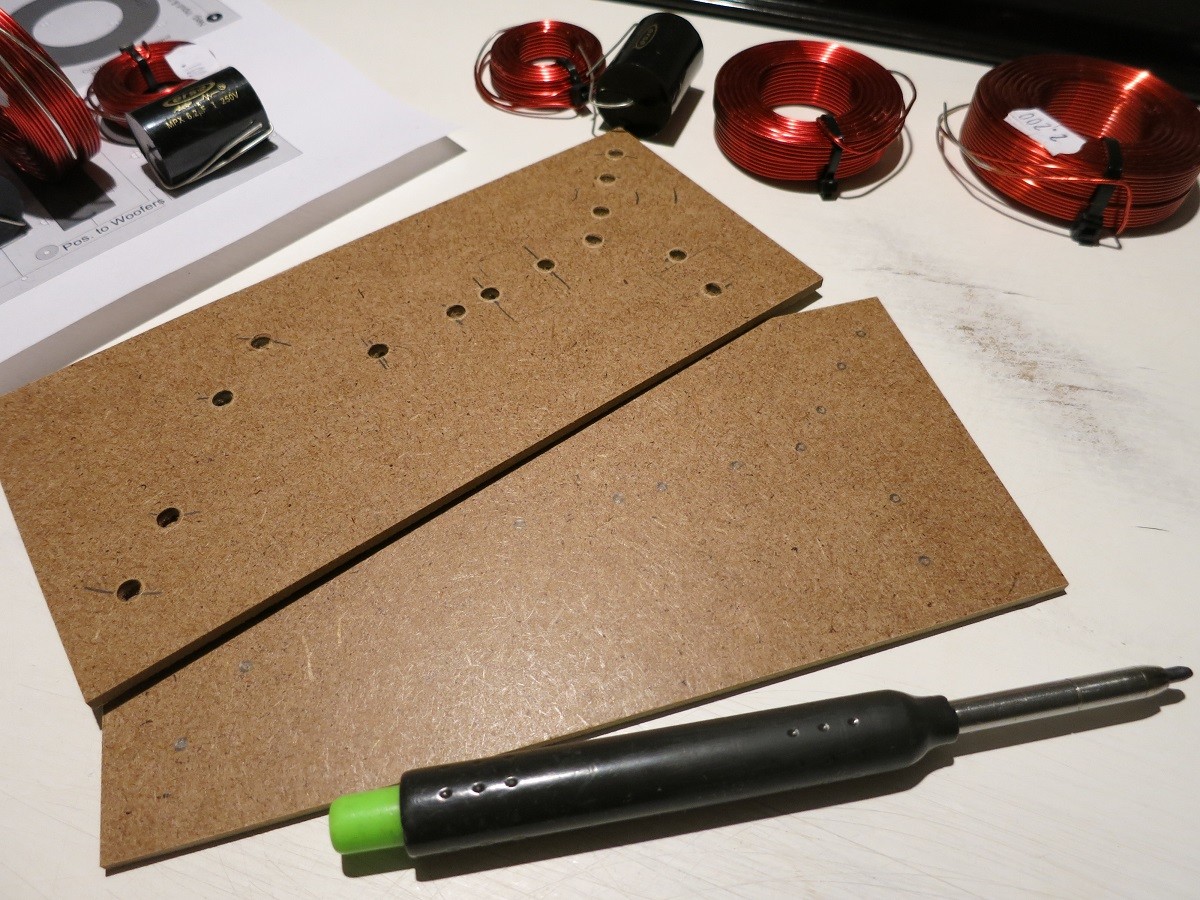

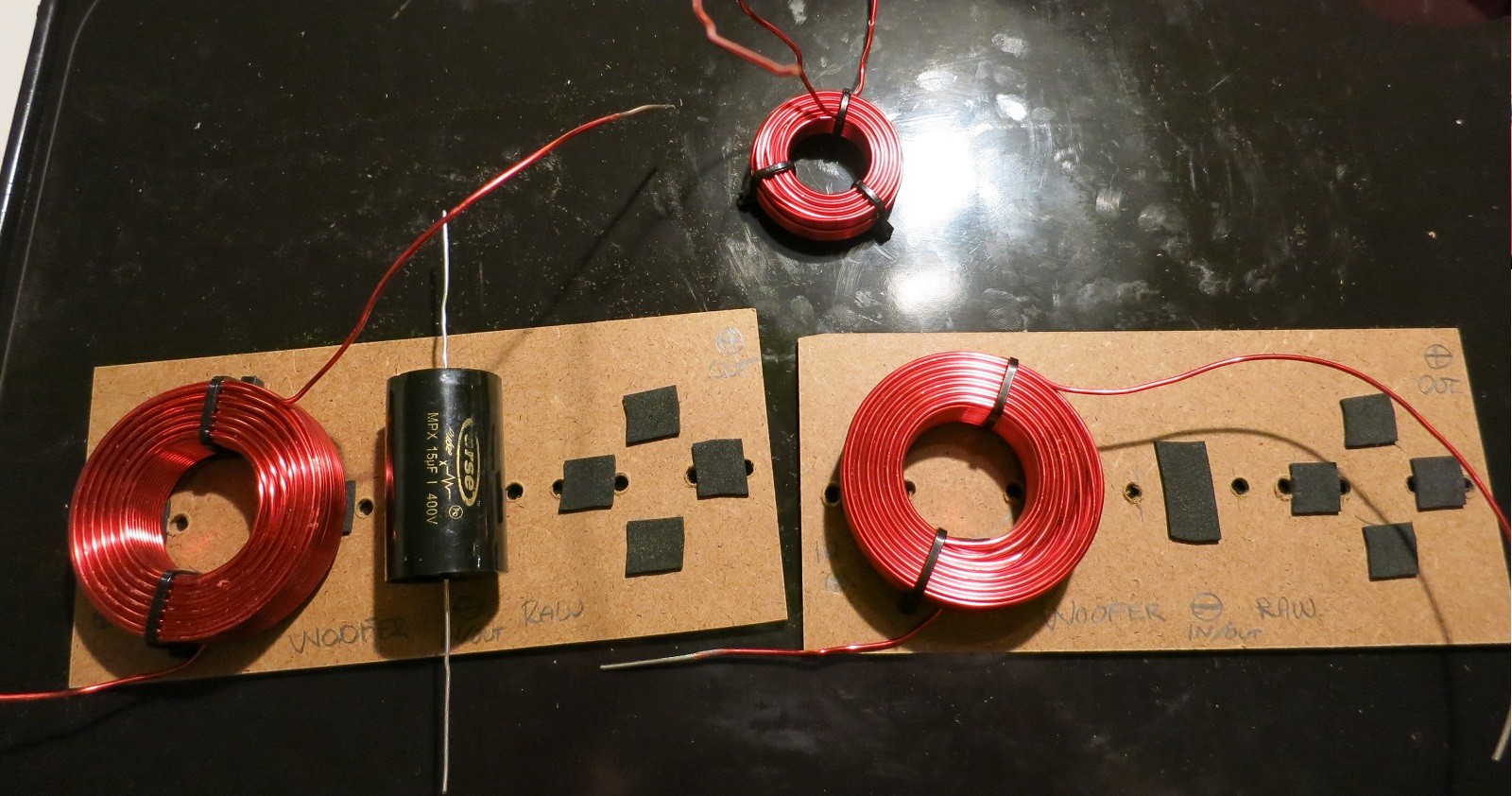

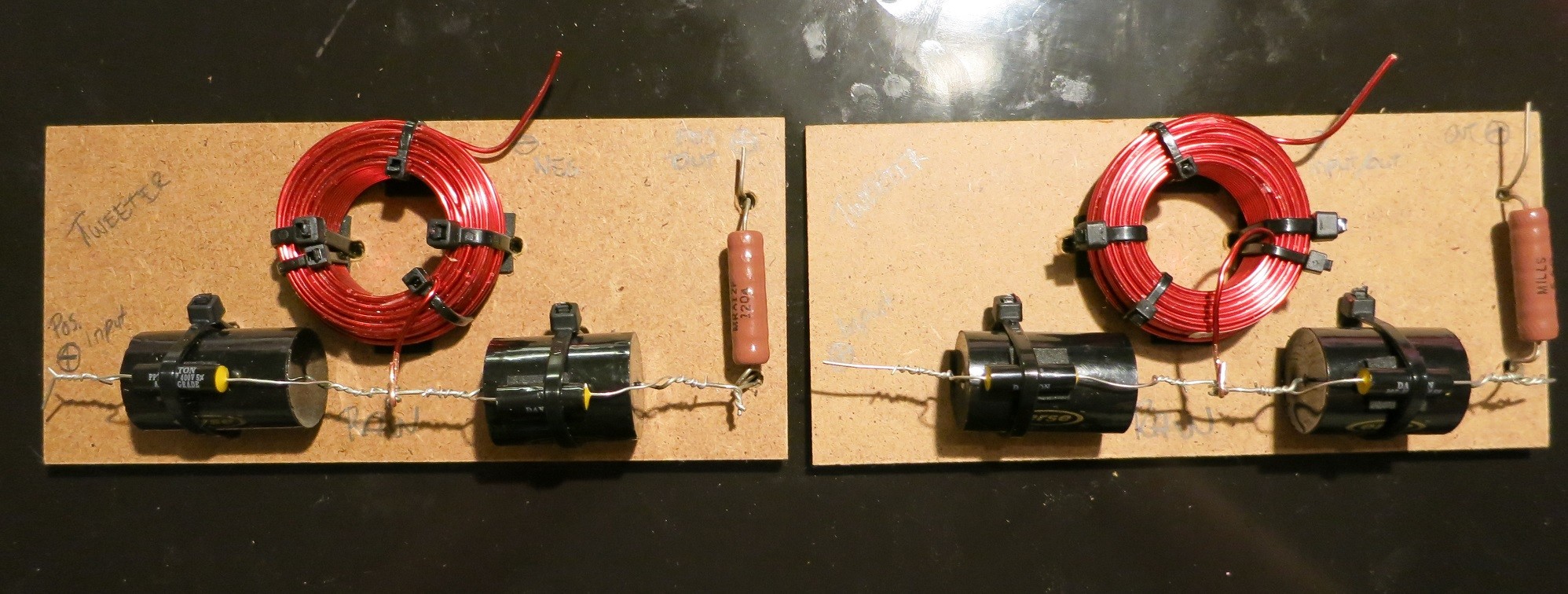

Al Wooley "RAW" delningsfilter
(2014-12-26 00:40:46) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Al Wooley "RAW" delningsfilter
(2014-12-26 00:41:05) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Al Wooley "RAW" delningsfilter
(2014-12-26 00:41:37) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Al Wooley "RAW" delningsfilter
(2014-12-26 00:41:52) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Al Wooley "RAW" delningsfilter
(2014-12-26 00:42:13) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2014-12-26 00:43:54) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

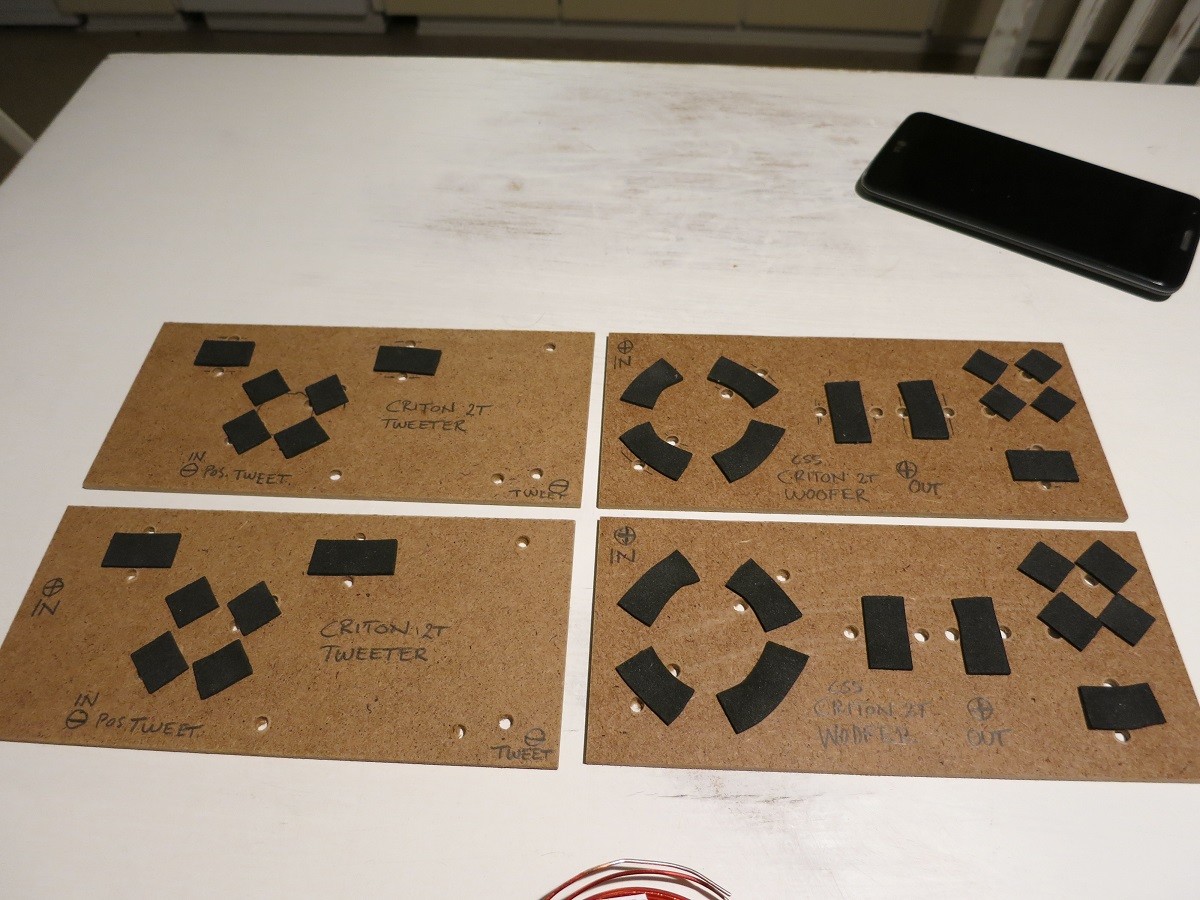

(2015-01-12 19:25:53) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

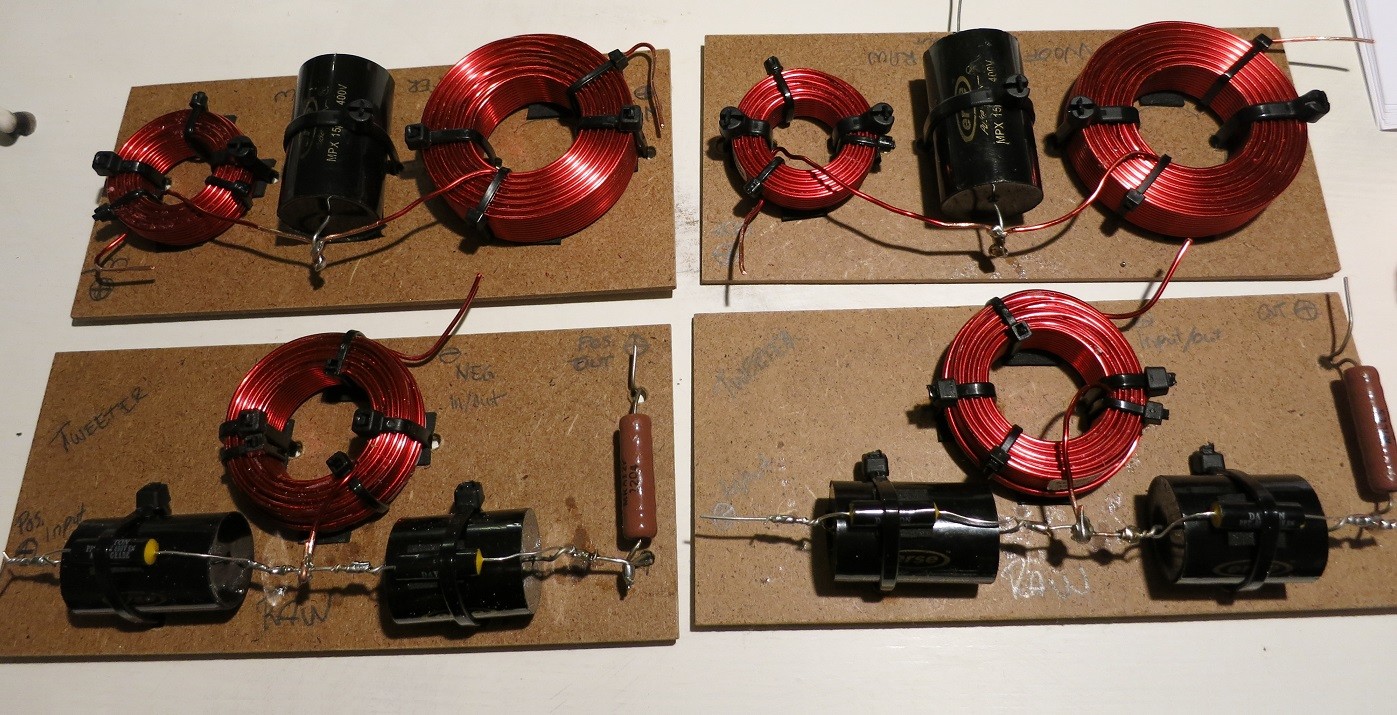

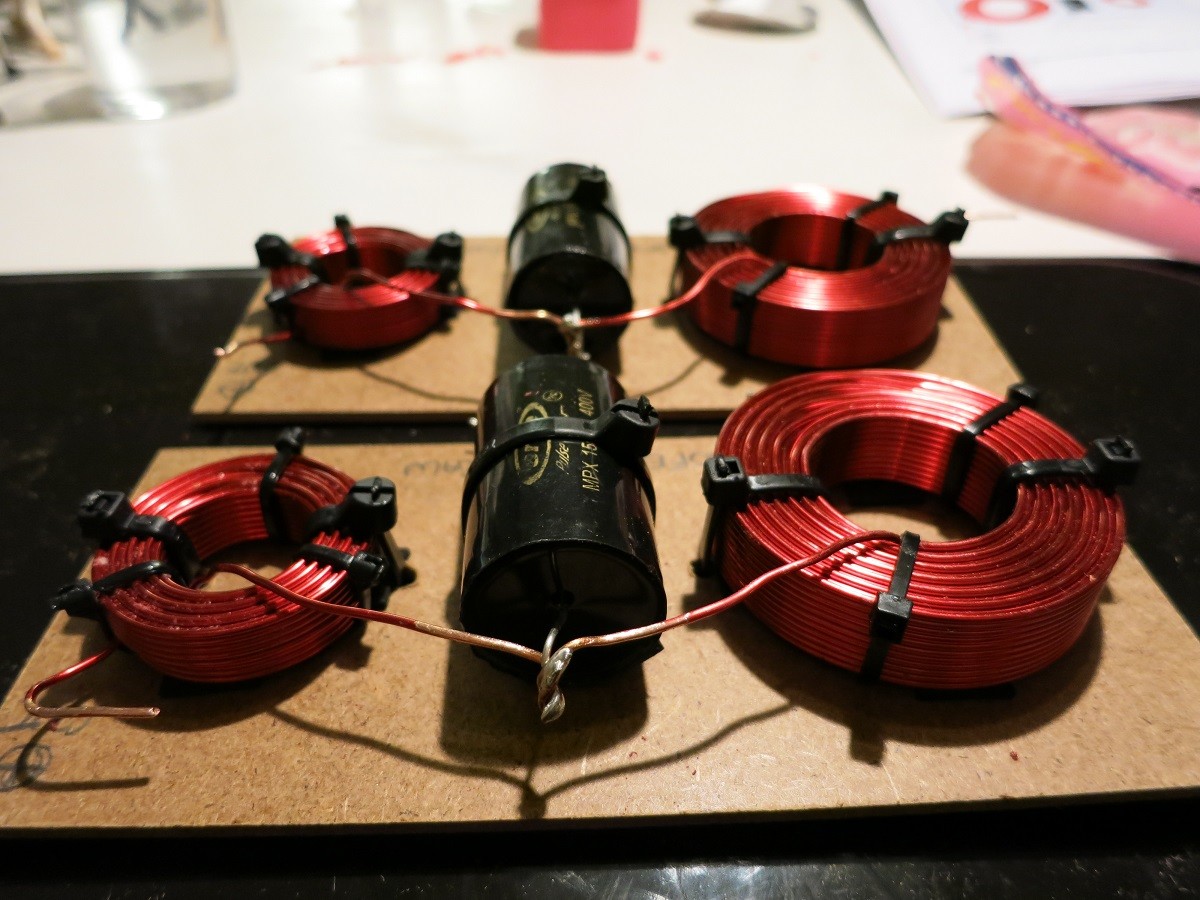

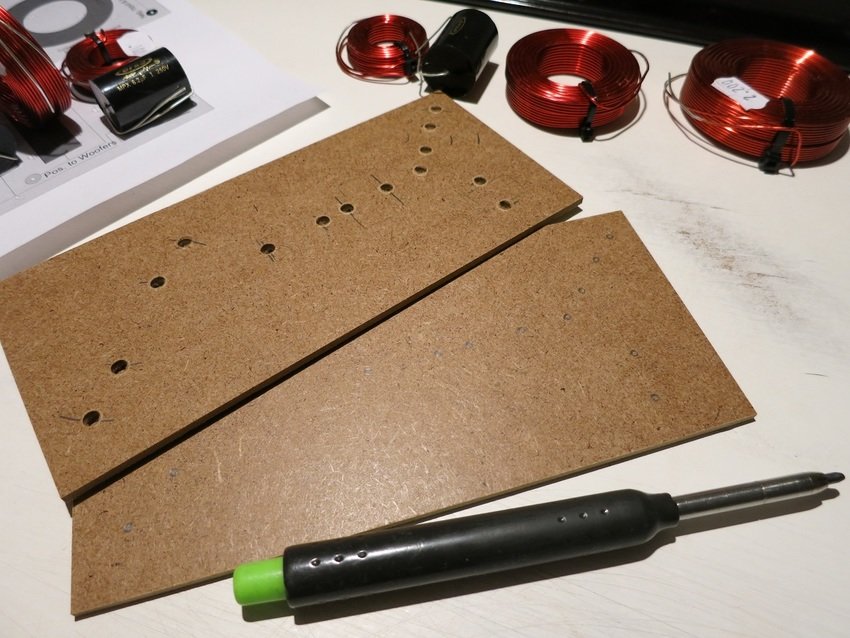

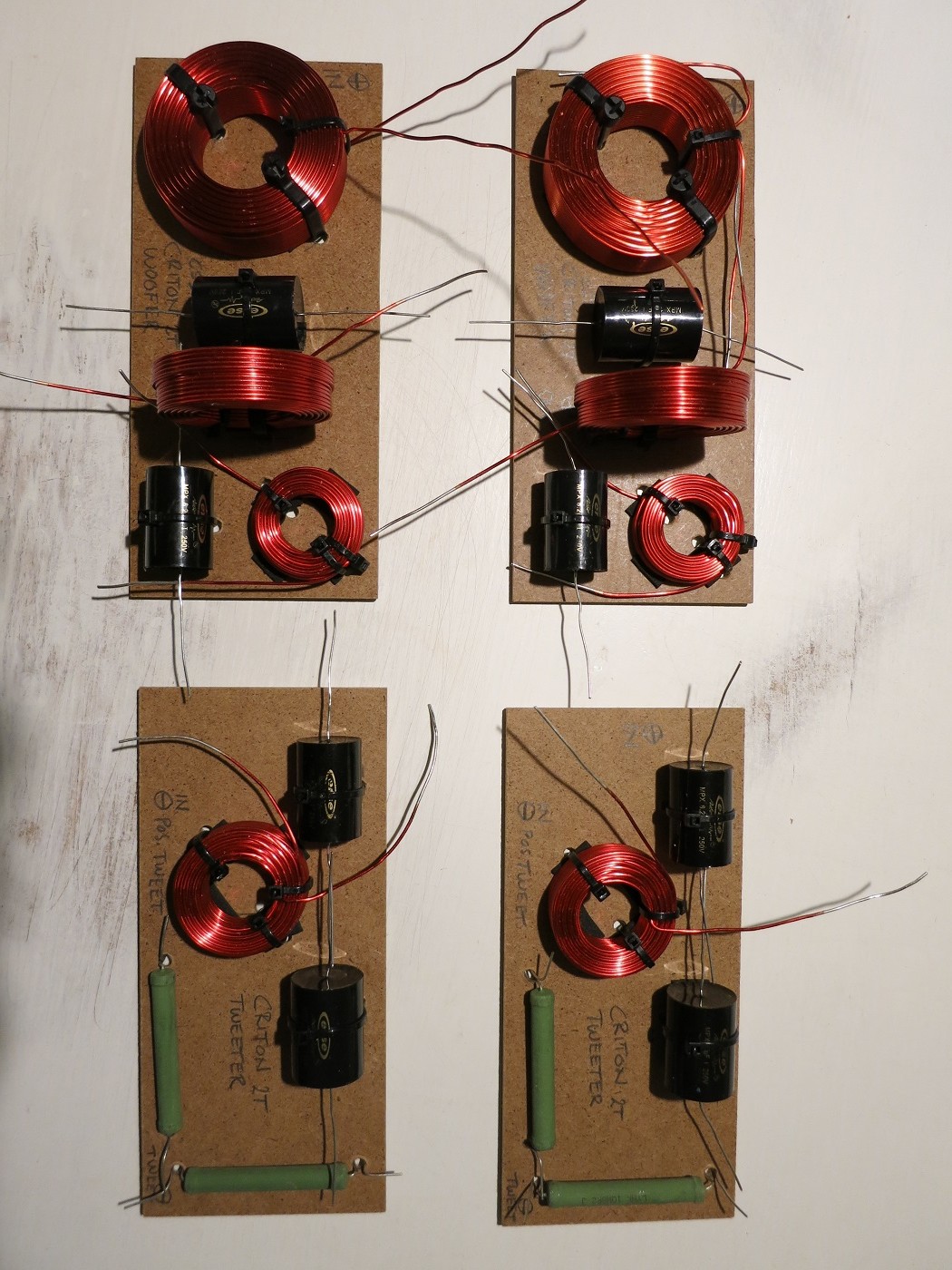

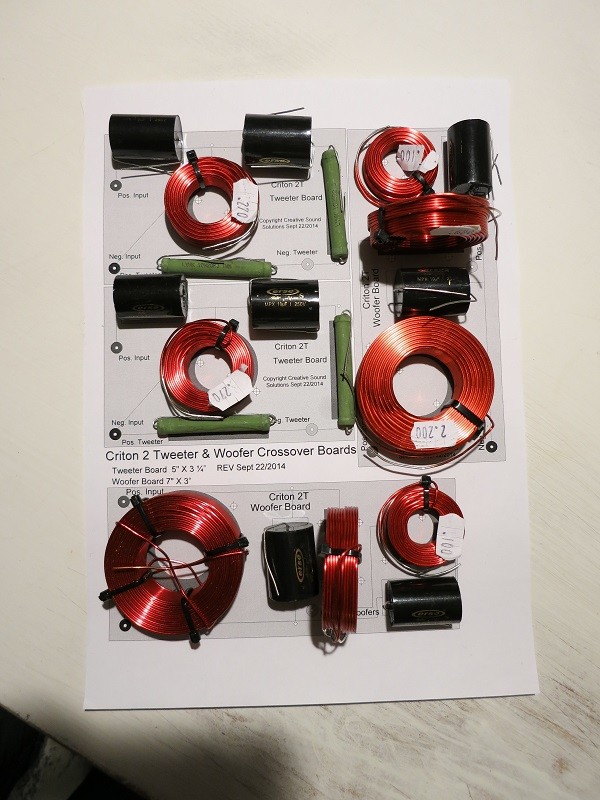

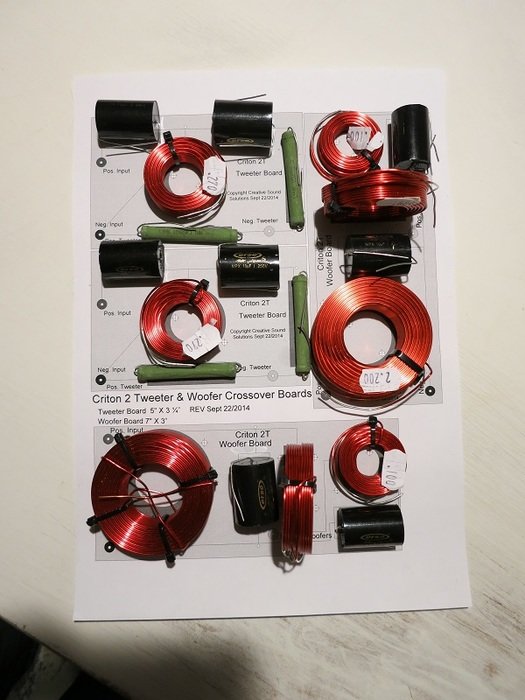

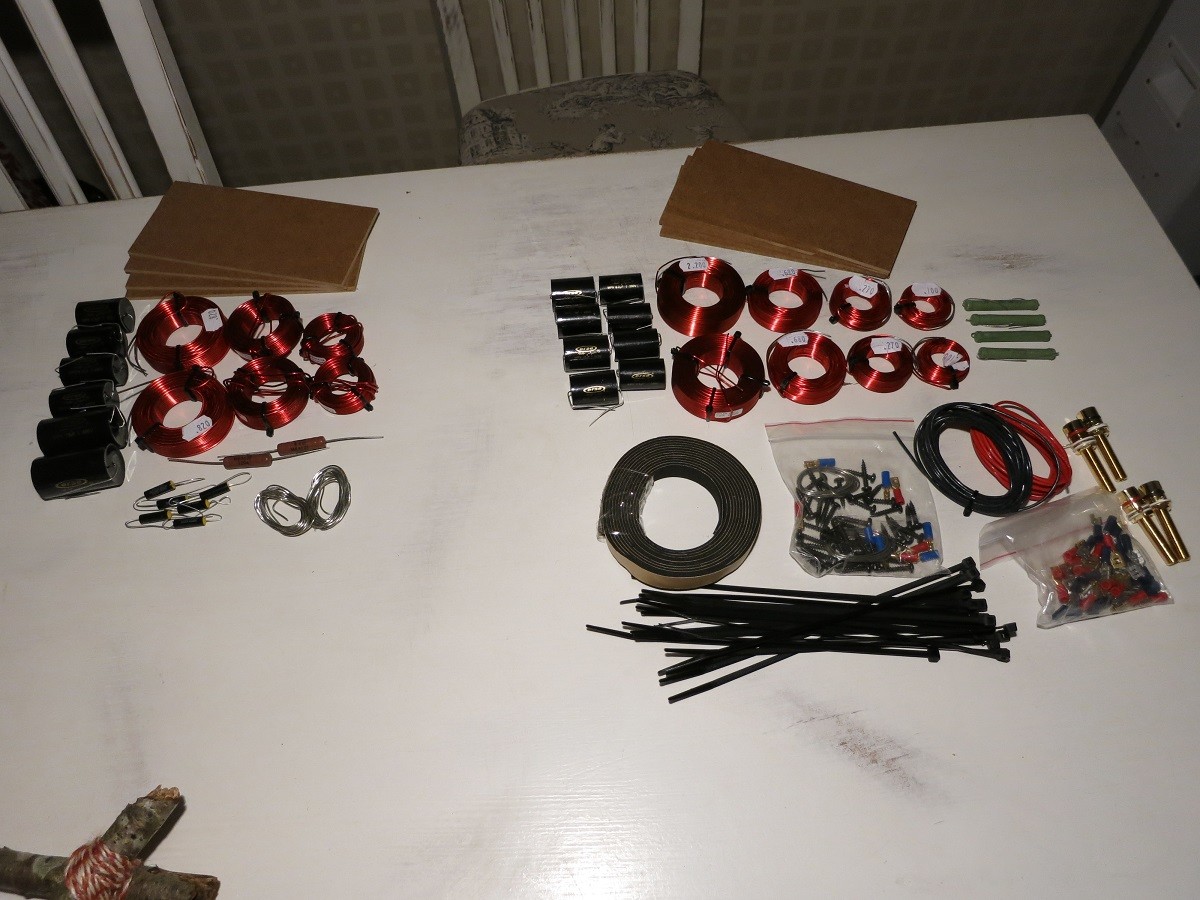

CSS TEAM revision series filter
(2014-12-30 00:14:33) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

CSS TEAM revision series filter
(2014-12-30 00:18:18) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

CSS TEAM revision series filter
(2014-12-30 00:17:51) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2015-01-05 19:58:09) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

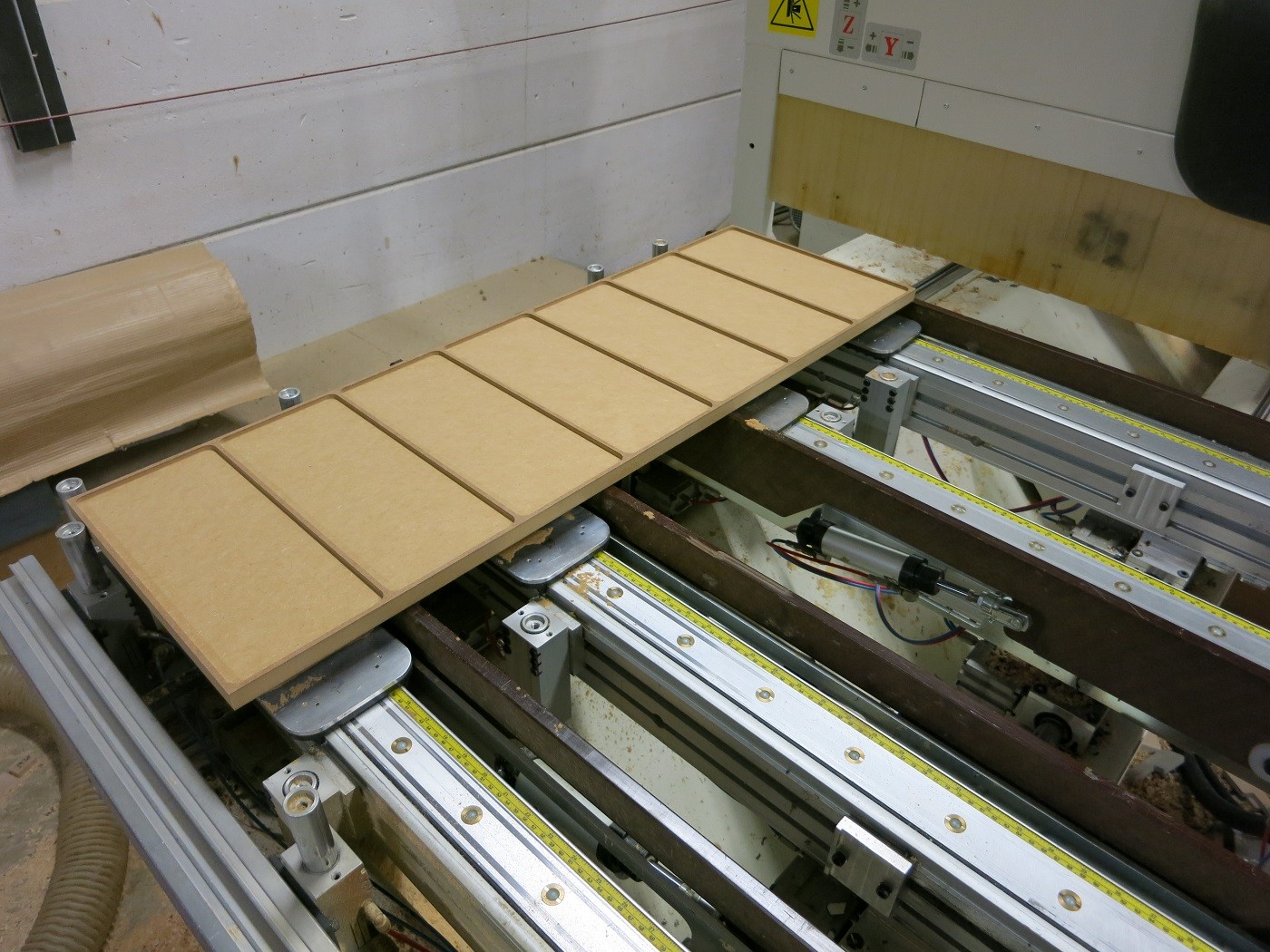

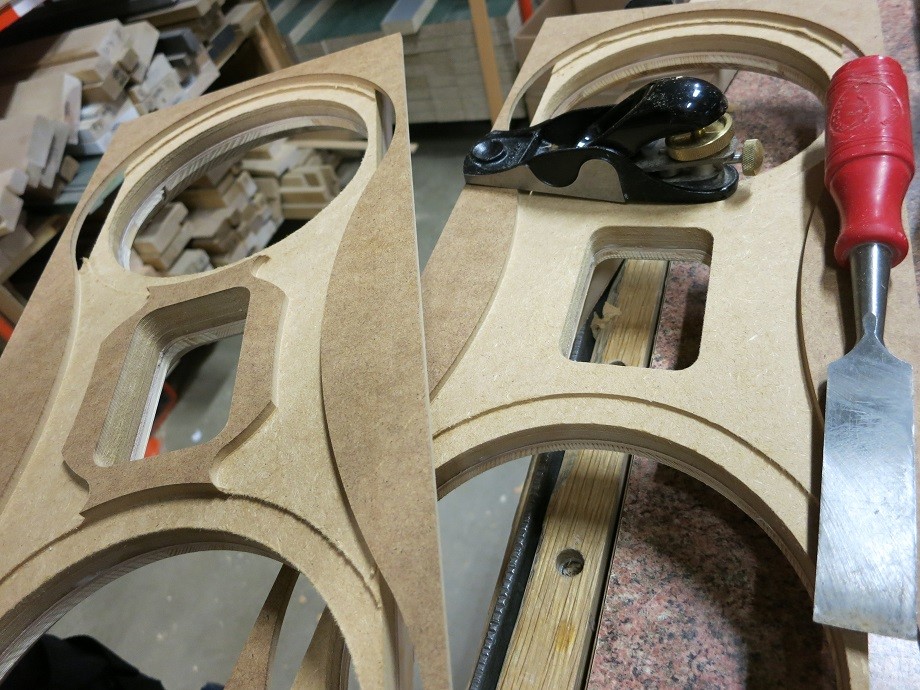

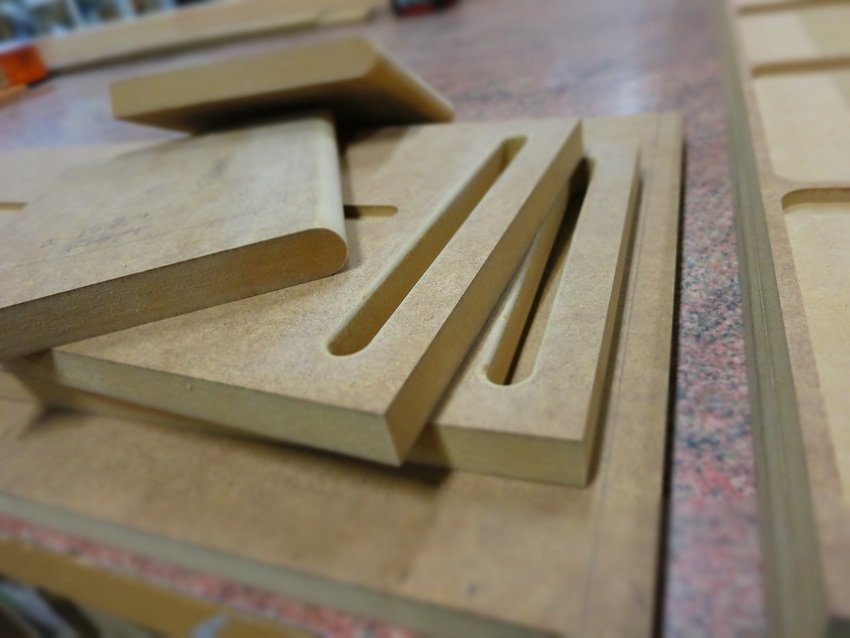

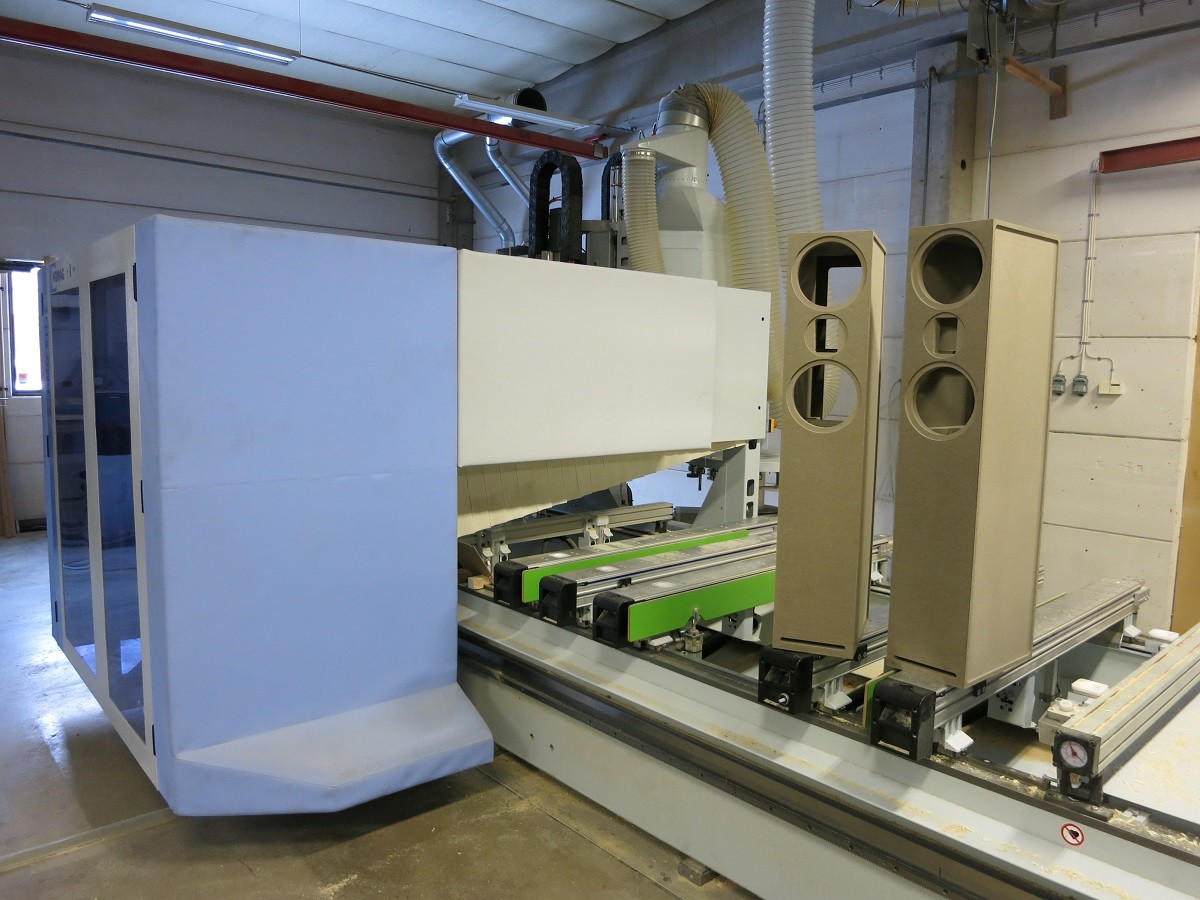

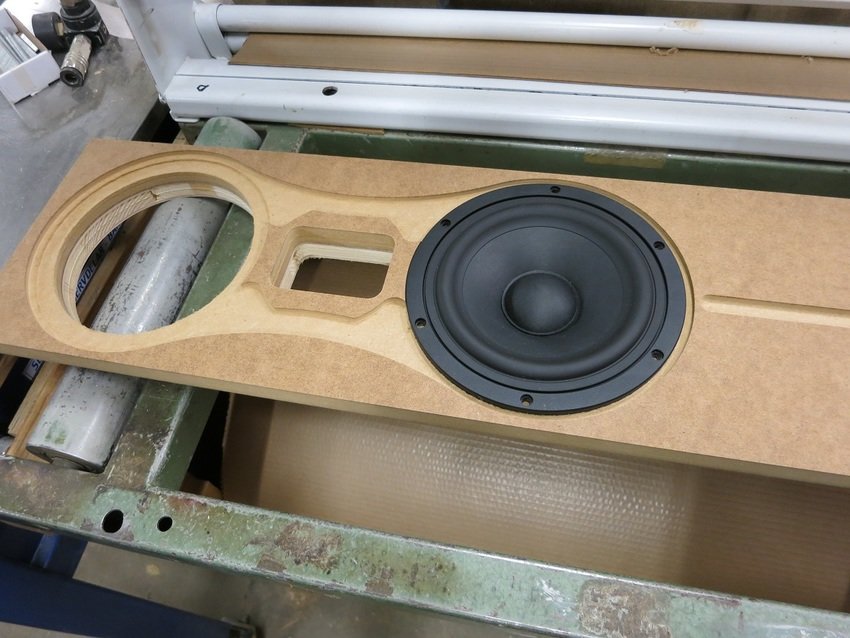

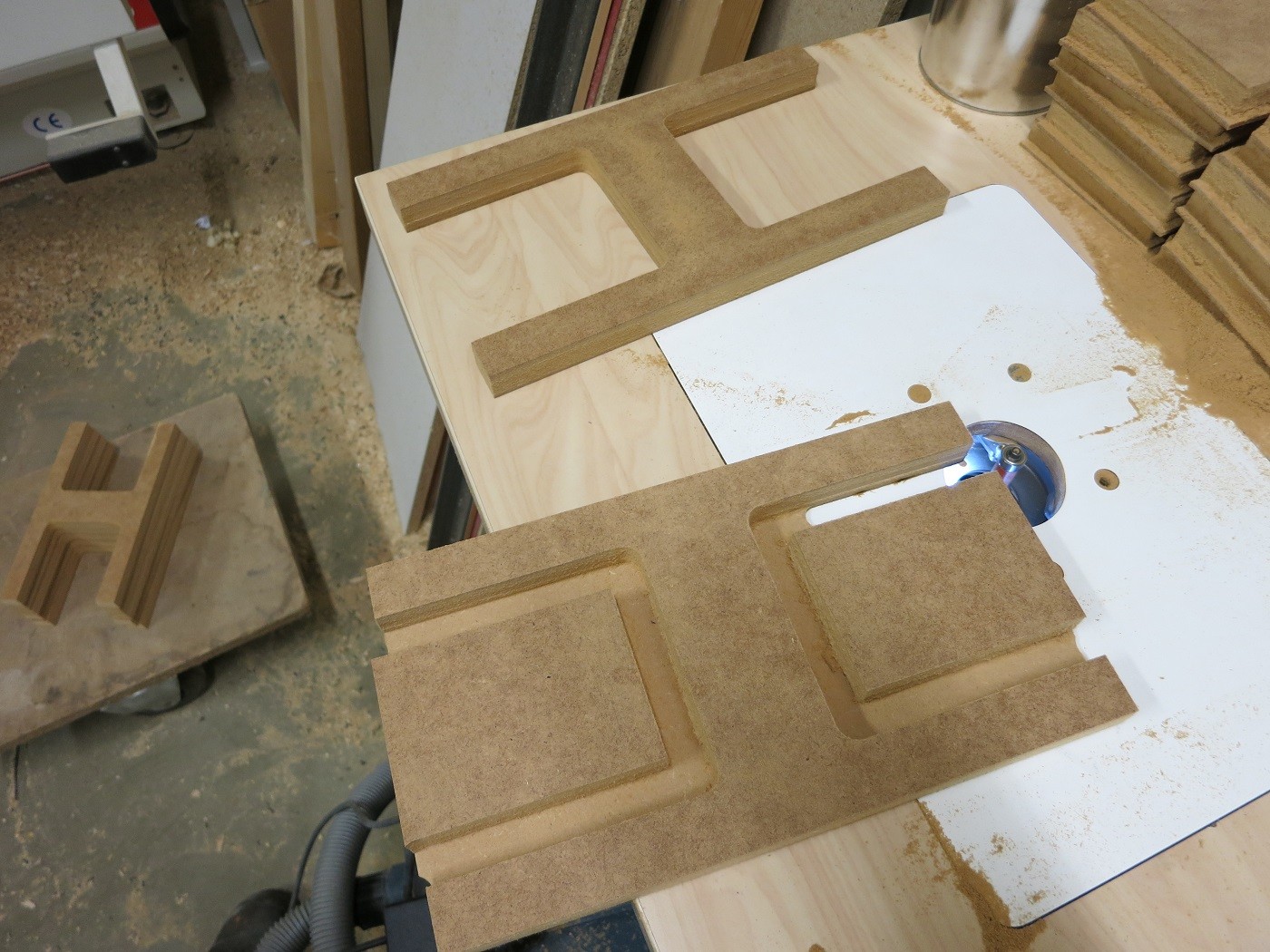

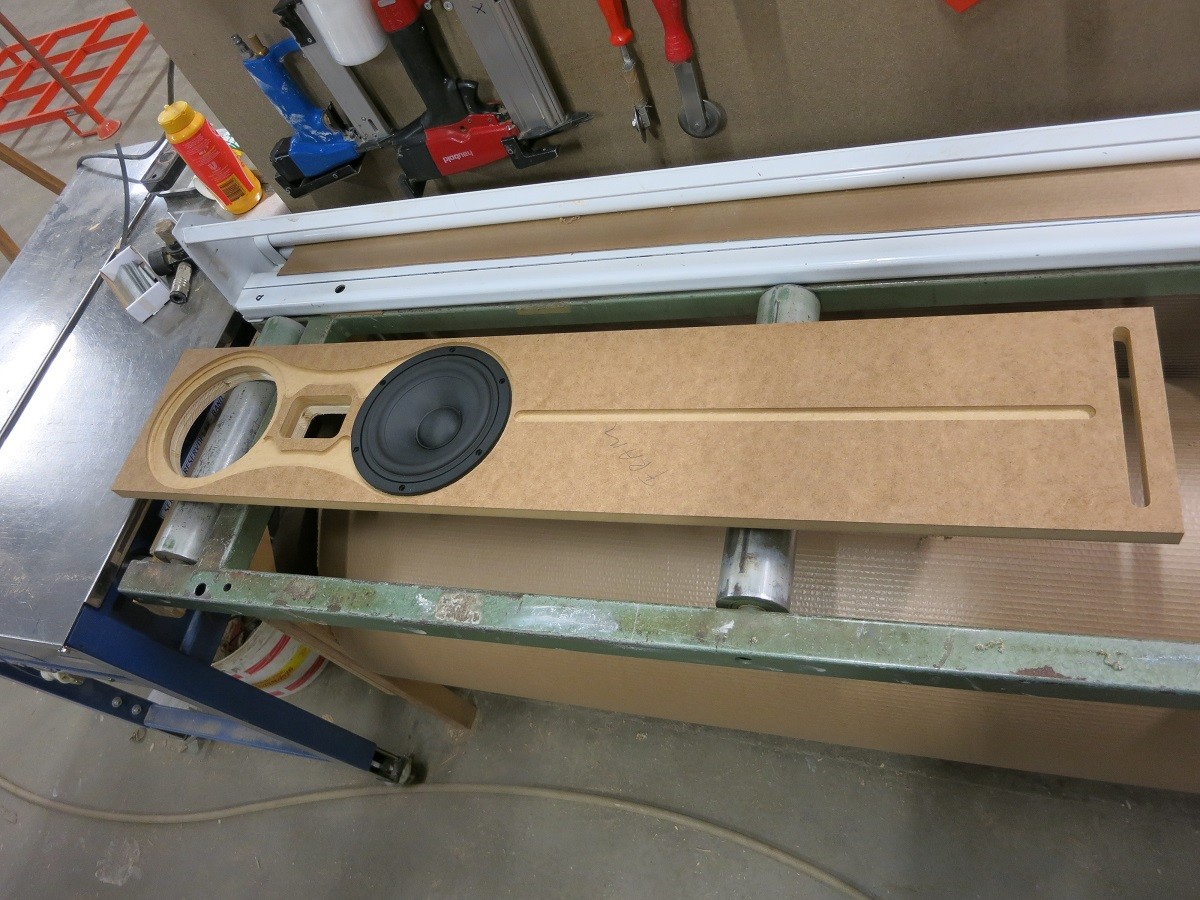

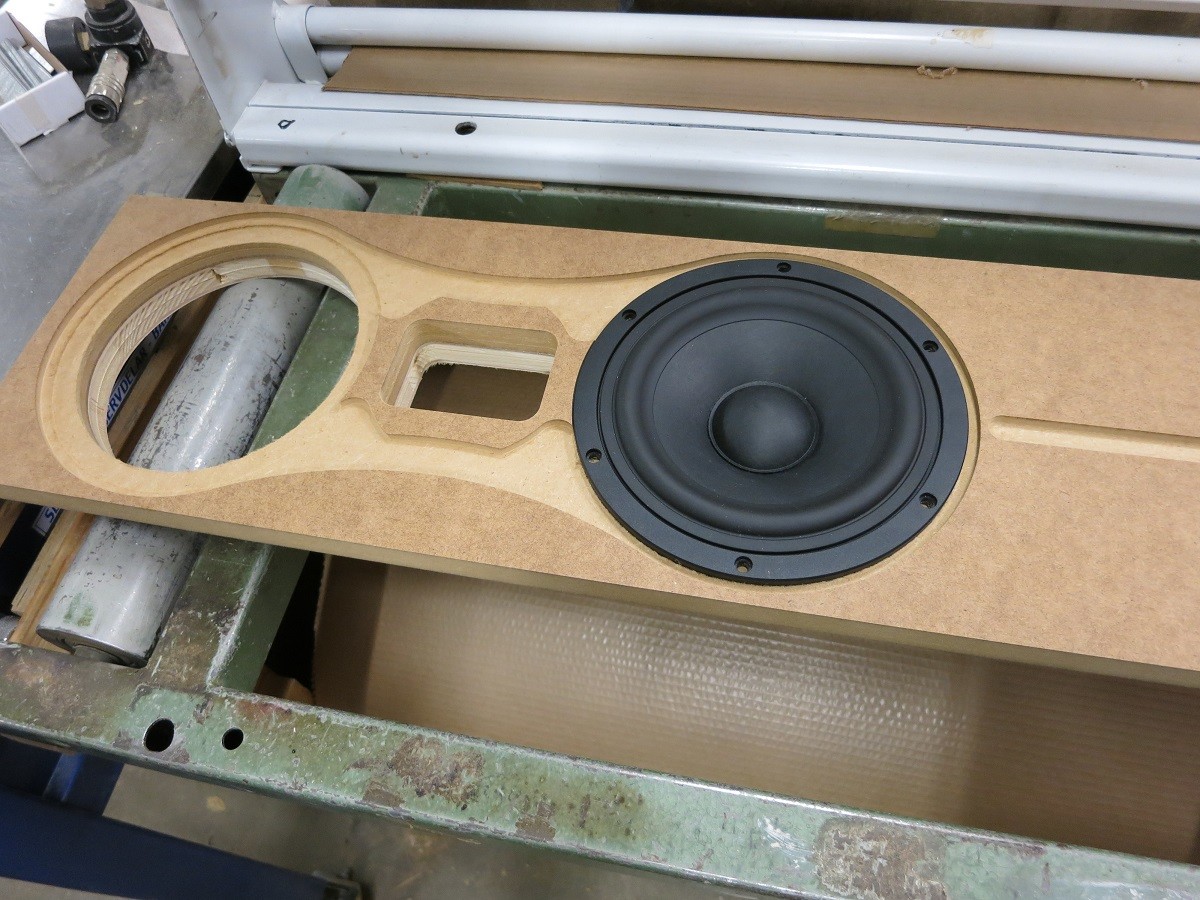

Fräsprogrammet hade behövt en korrigering för det blev lite material kvar där diskanten ska sitta men det tas enkelt bort i efterhand. (2015-01-05 20:00:30) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

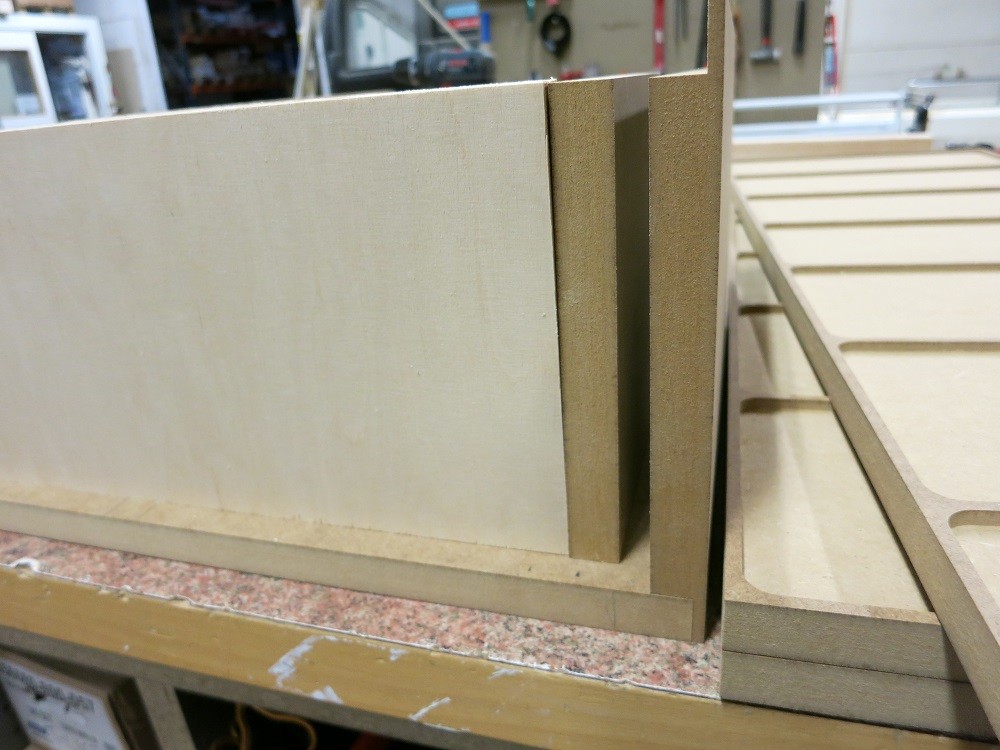

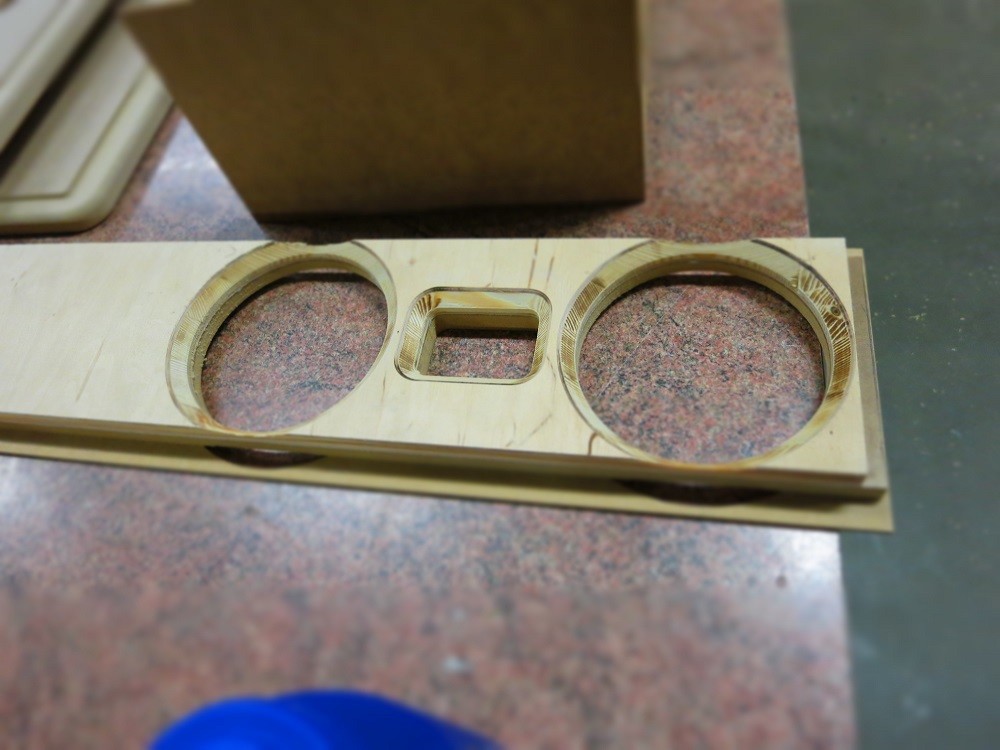

Passformen blev perfekt och djupet blev bra också. (2015-01-05 20:02:07) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


Några timmar till blev det idag.

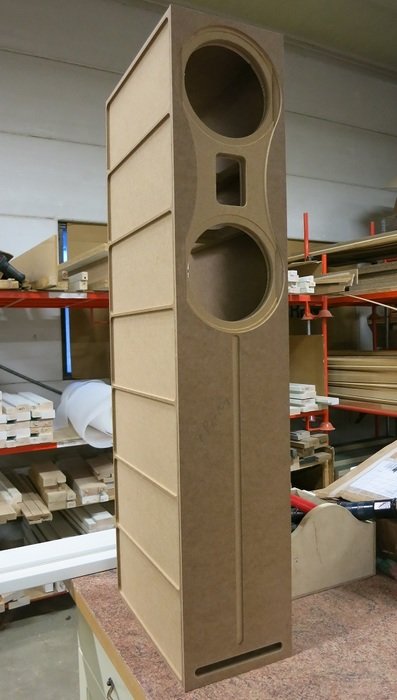

Ni kanske undrar varför jag krånglat med alla dessa försänkningar och det börjar jag också undra...

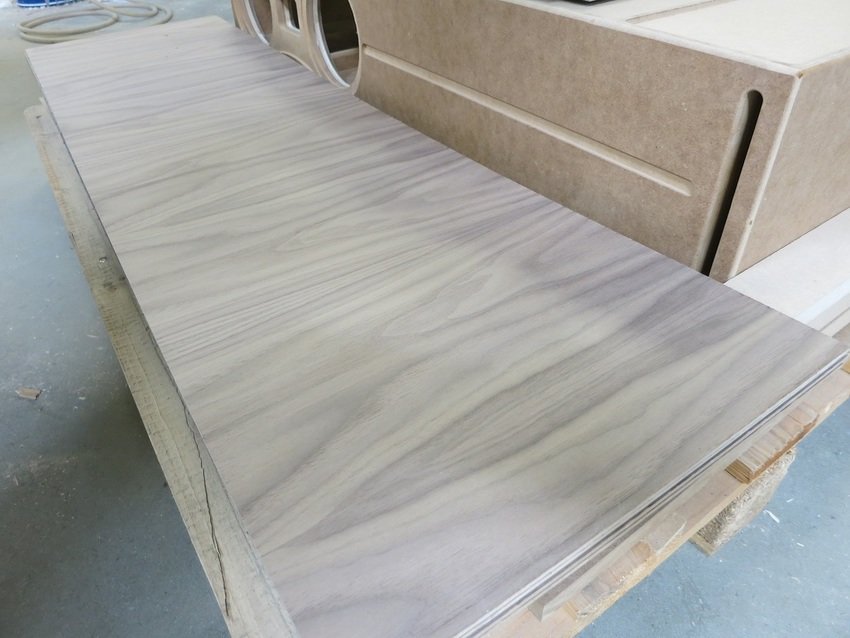

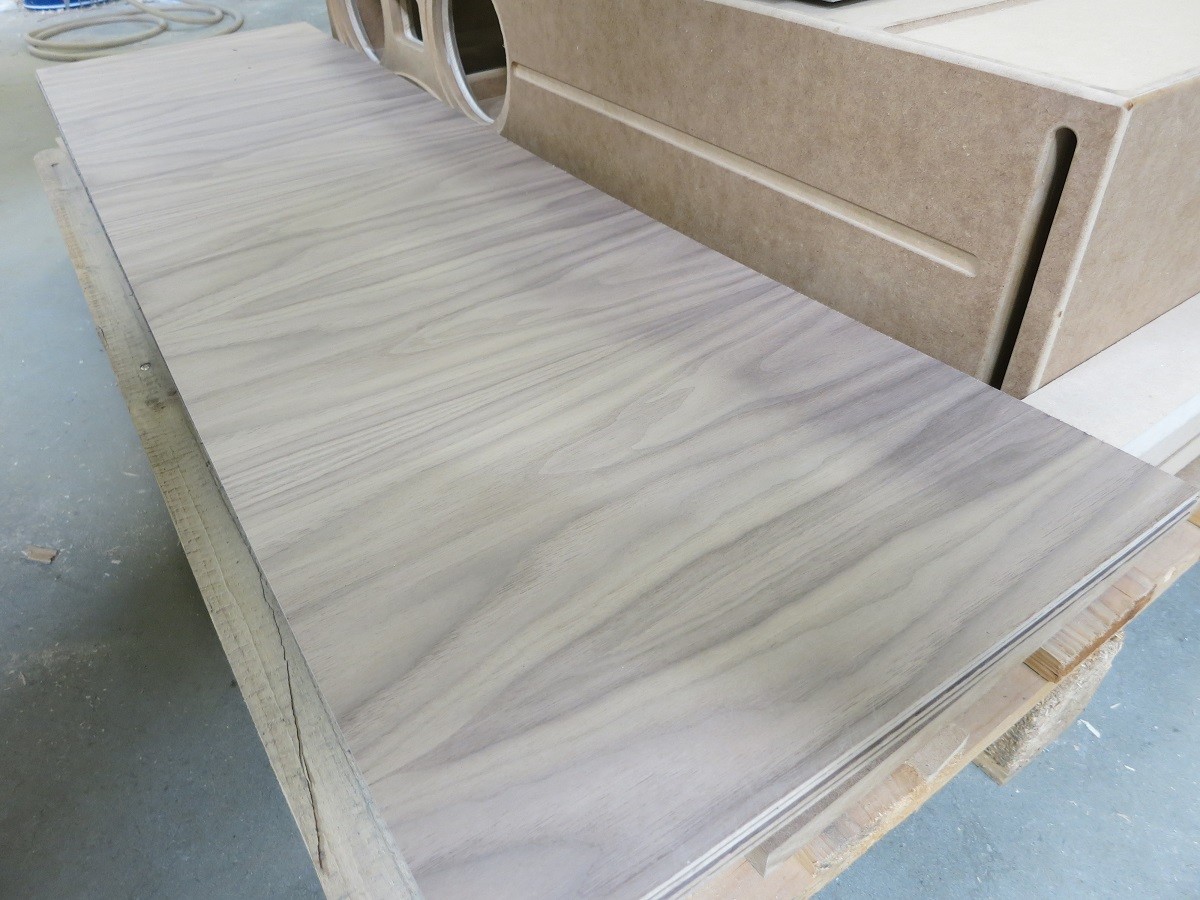

Två anledningar dels fastnade jag för designen med träilägg på sidorna (funderar på fronten också istället för alu) och för att det skulle se enhetligt ut vill jag få ut iläggen så nära avrundningen utav hörnen som möjligt. Dock tänkte jag inte på att 7" elementen låg såpass när kanterna så försänkningen nu käkade hål i kanterna på elementförsänkningen och fylls upp utav sidostyckena väl på plats. Inte så mycket att finjustera men ändå retligt.

En andra anledning som jag fick på köpet var att alla skarvar hamnar i en avrundning men utav den anledningen är det egentligen inte värt det extra besväret.

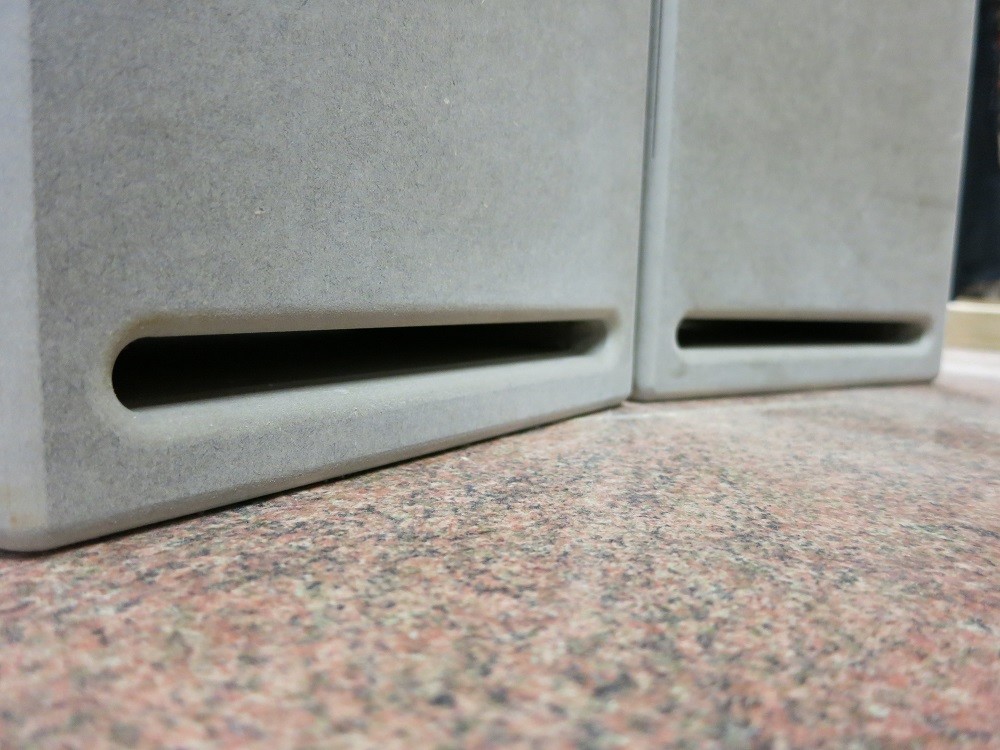

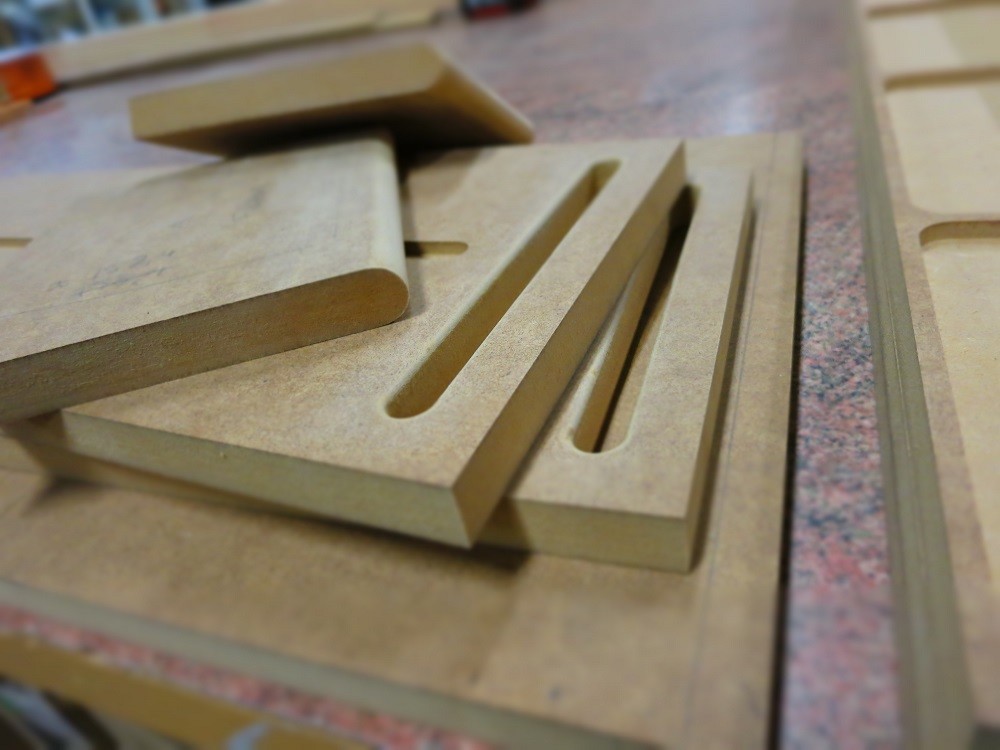

Inre portändan är rundad med R 9.5 på båda sidor (19mm mdf blir helt rund) yttre portmynning R3-5 inte säker för märkningen var borta. Har läst om storleken på avrundning en och att det är bättre mot utgångsturbulens om man håller sig till denna något mindre radie på en slitsport. Läste det senaste i en tråd på faktiskt.se men har sett bilder på flödessimuleringar m.m. förut. (2015-01-07 20:34:32) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


Fötter till högtalarna tänkte försänkt in för sonic design fötter men det får lösas senare isf. Det är ovansidan utav fötterna som syns och förhöjningen är 5mm mindre och 5mm hög runtom blir nog en snygg detalj. (2015-01-07 20:35:05) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2015-01-07 20:35:23)
Produkter på bilden:


(2015-01-07 20:35:42) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2015-01-07 20:36:02)
Produkter på bilden:

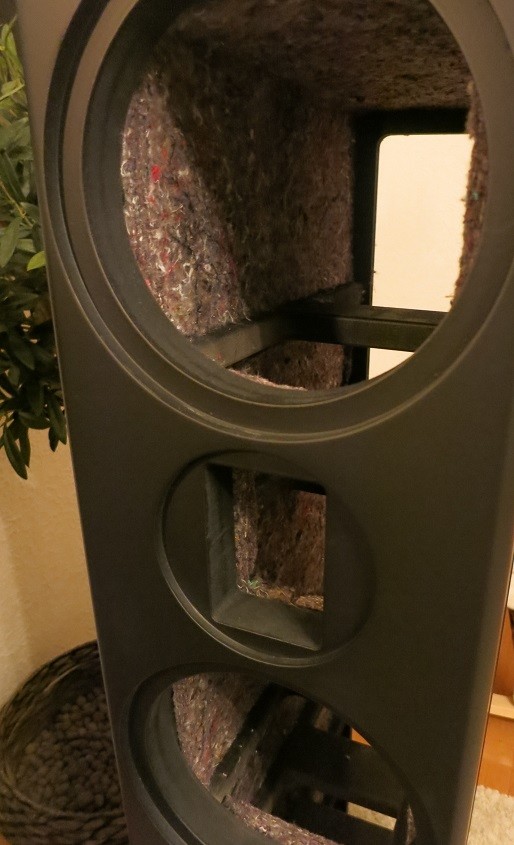

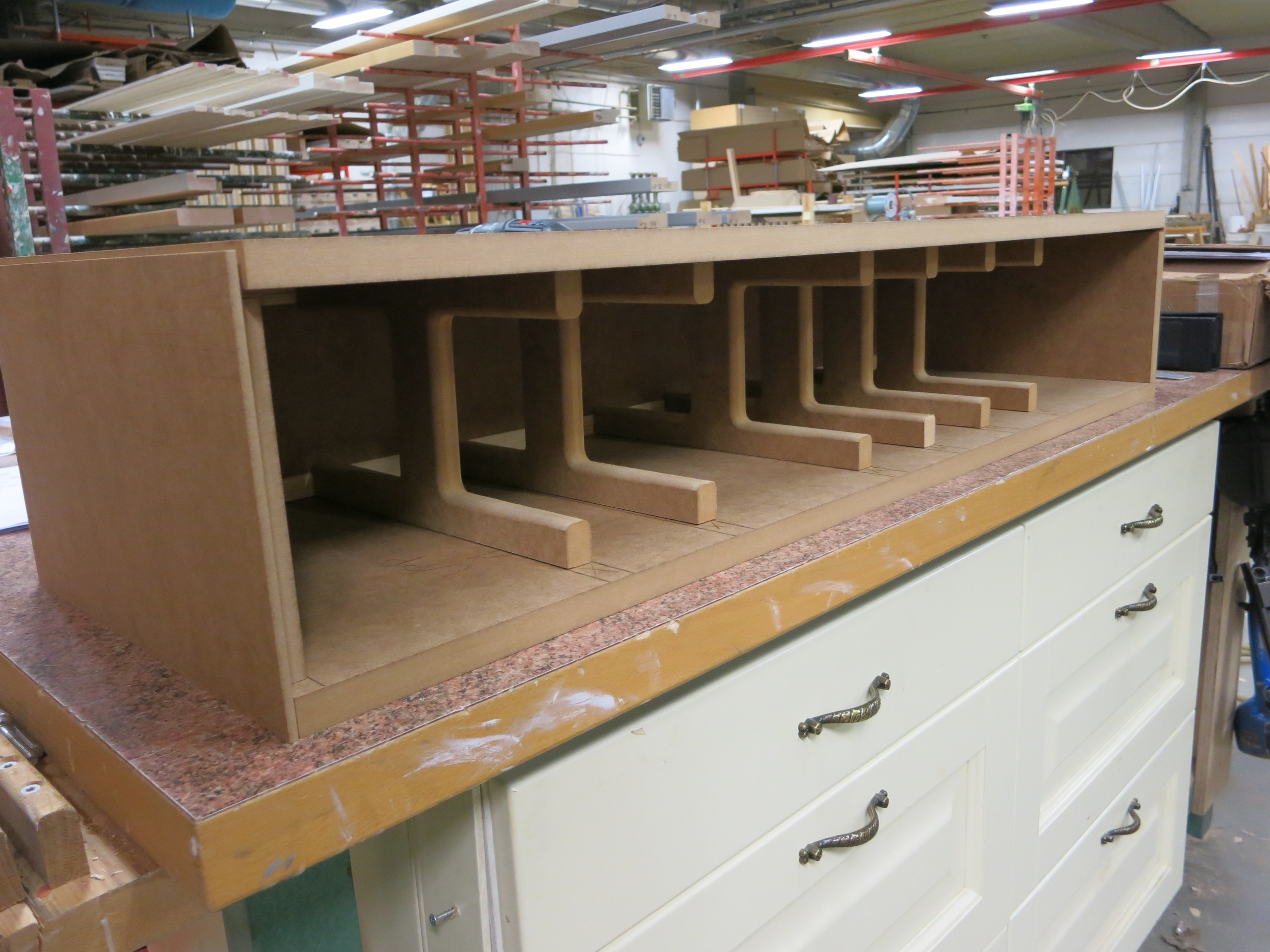

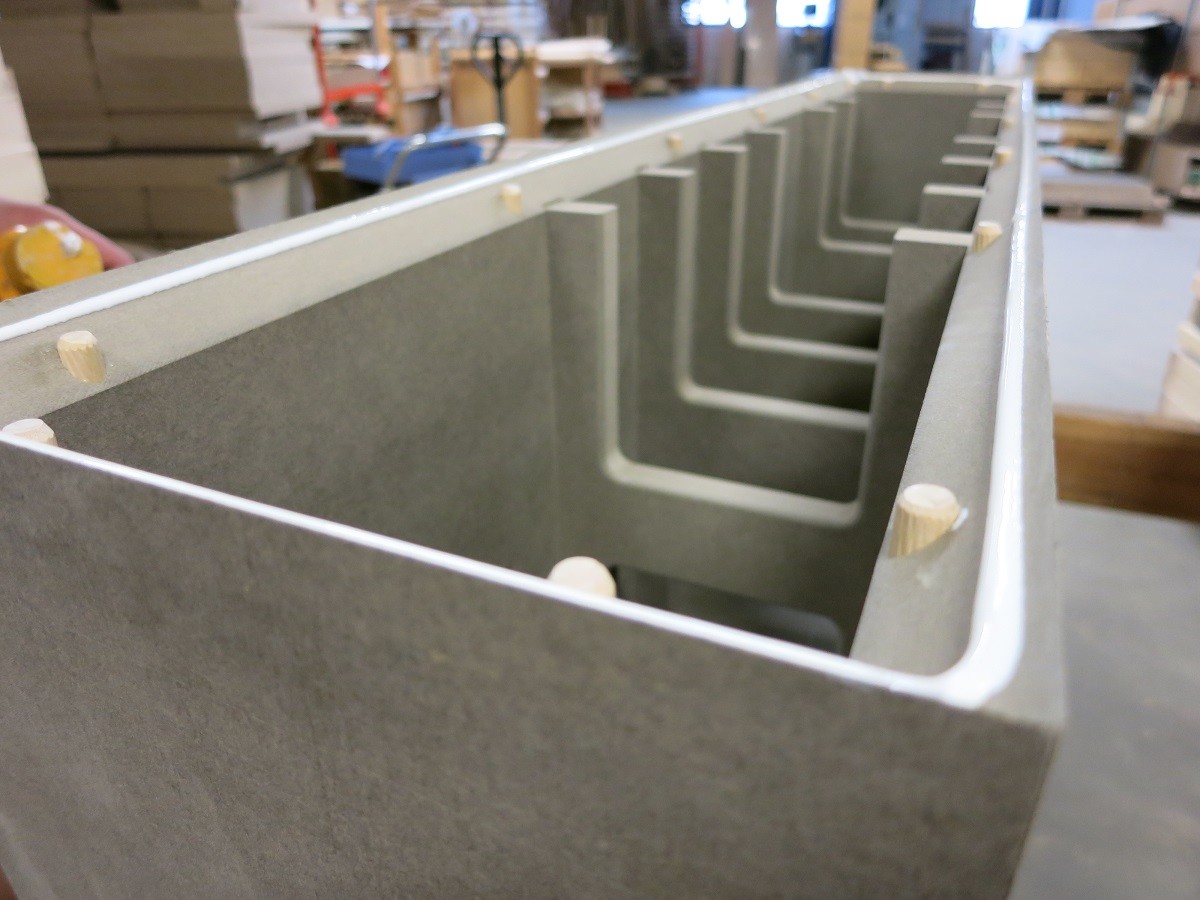

Flödesoptimerat bakom 7" elementen så dom andas utan skarpa kanterna runt sig diskanthålet åkte med utav bara farten.
Bifogad Bild: IMG_3016.jpg (2015-01-07 20:36:14) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2015-01-07 20:36:47) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


Finns saker man kanske kunde löst bättre men jag var ivrig så det fick bli inpassning utav stagen för hand en bättre exaktare lösning hade varit att fräsa spår i sidorna där stagen skulle skjutas in och breddat stagen lika mycket.
Allting var lite rangligt iom att vi inte gjort färdigt bakstycket som hade varit användbart nu. (2015-01-07 20:37:07) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2015-01-07 20:37:27) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

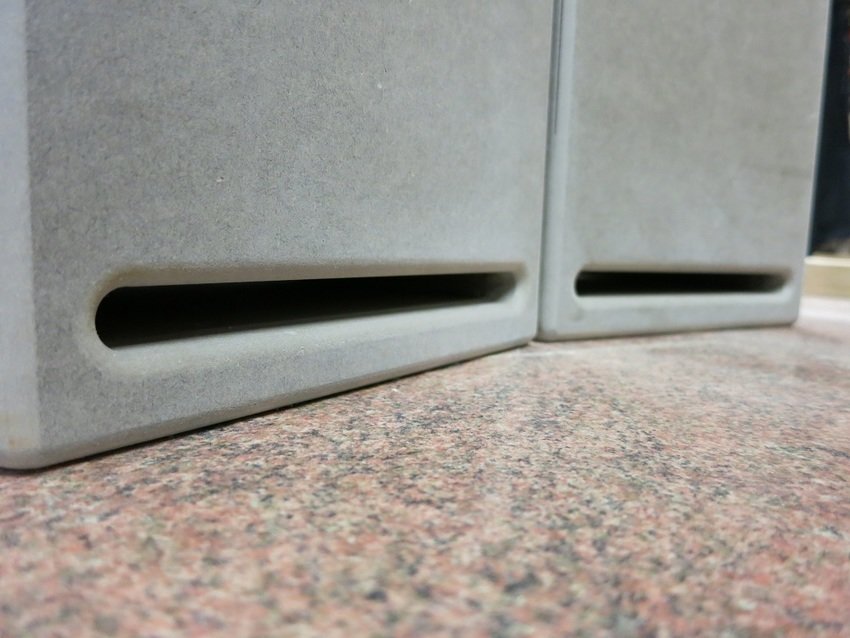

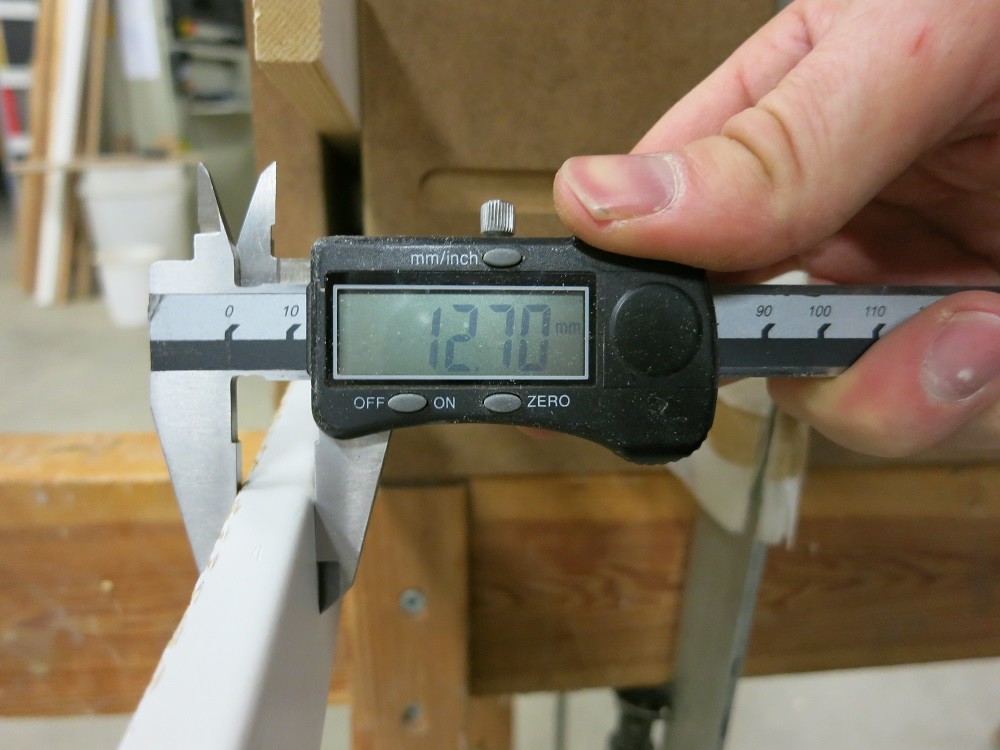

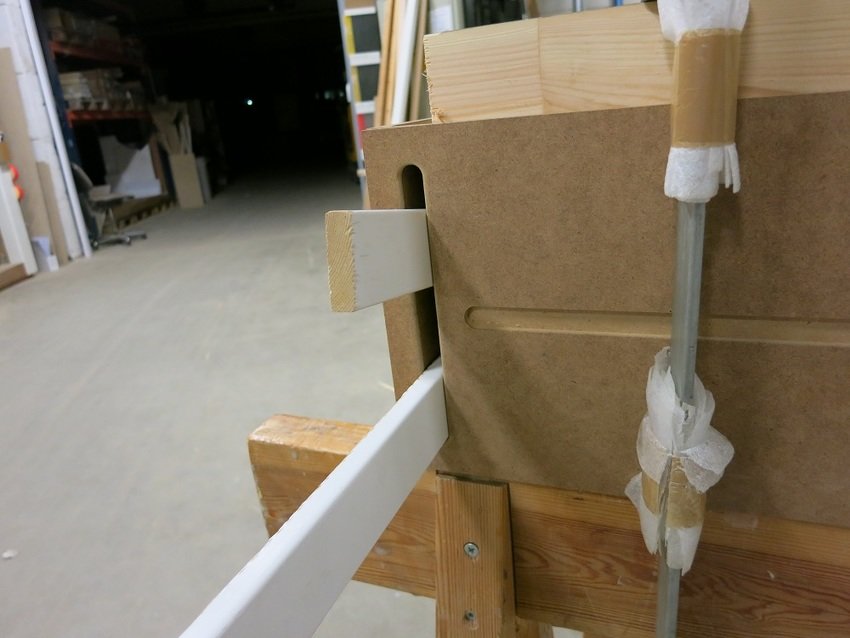

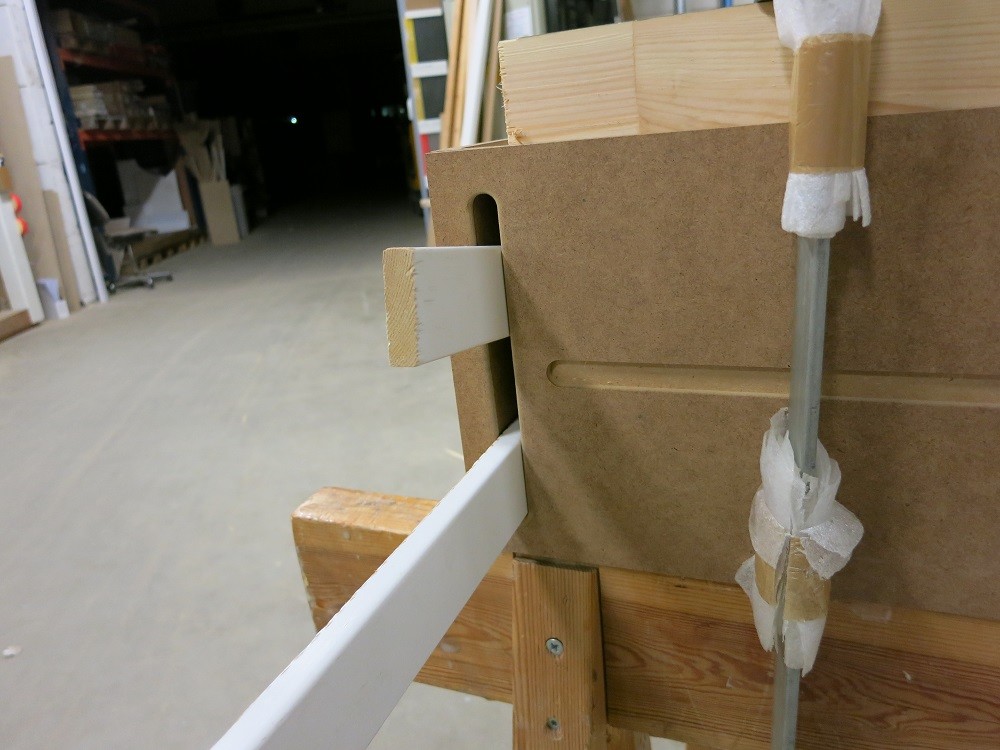

Hittade lister som var nästan exakt så tjocka som porten skulle vara 12.7mm (2015-01-07 20:37:43) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2015-01-07 20:38:00) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

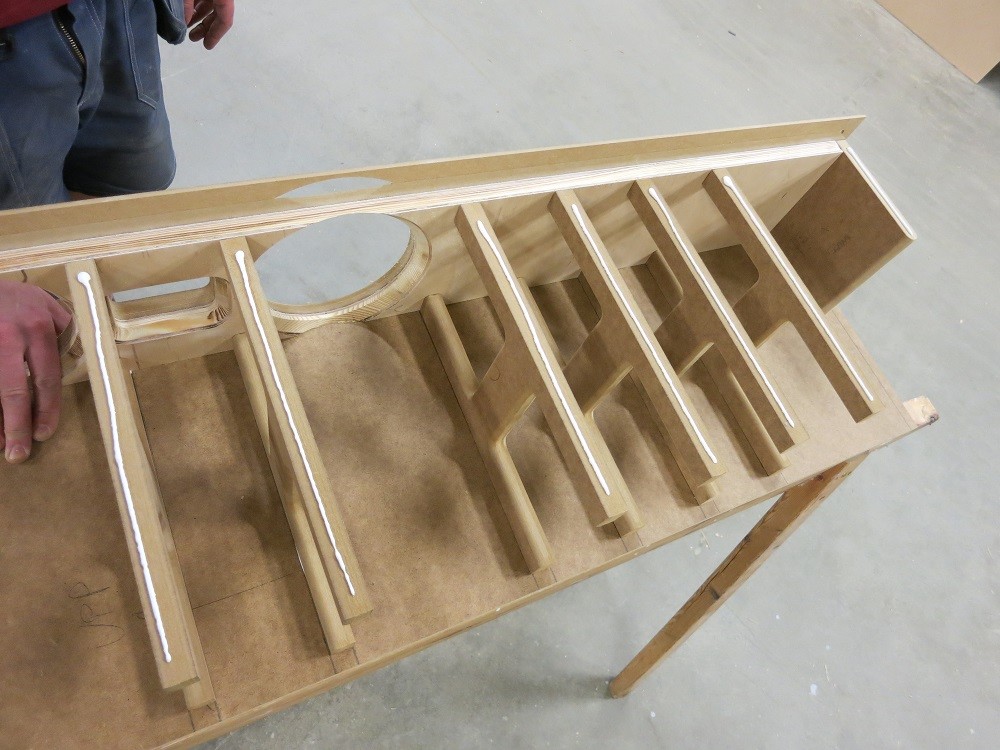

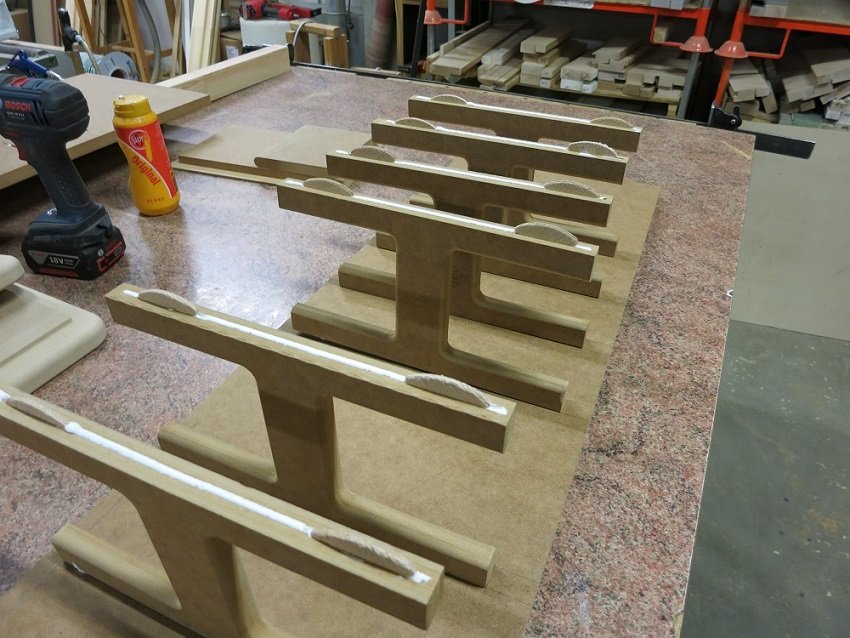

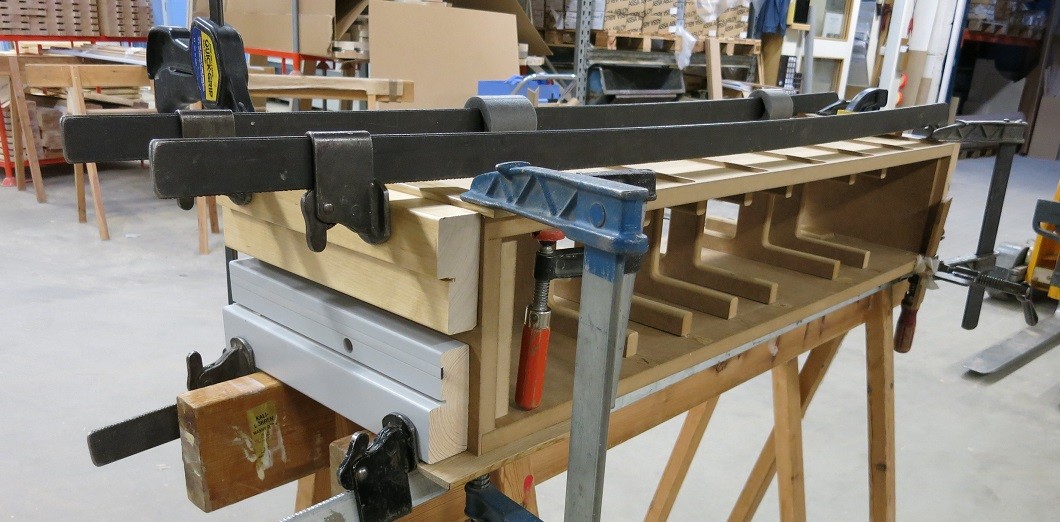

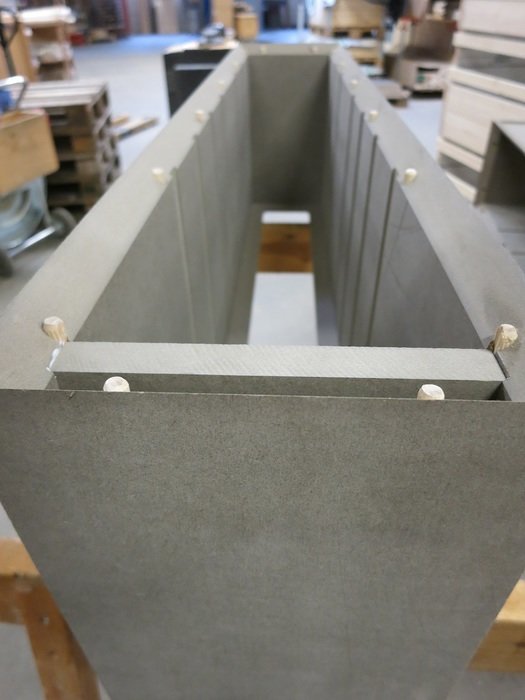

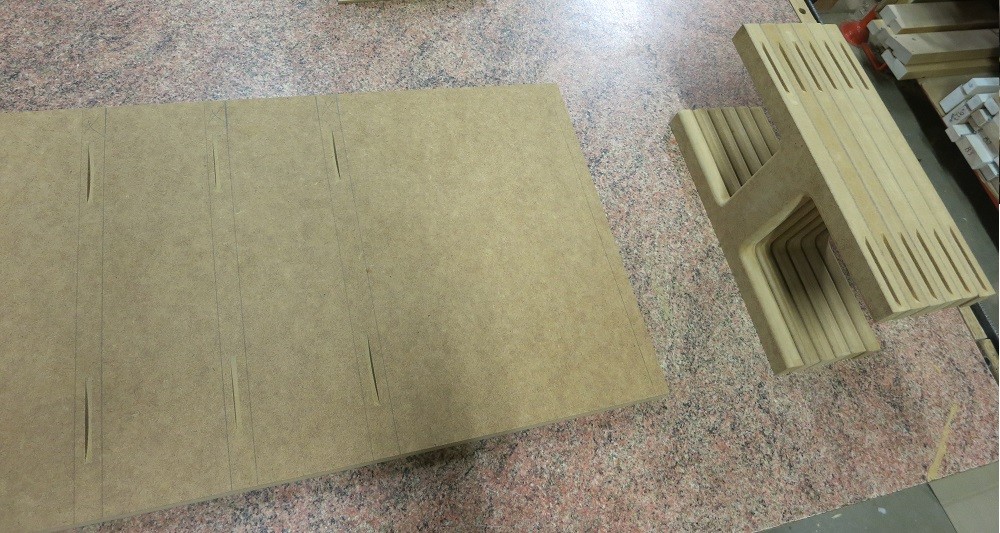

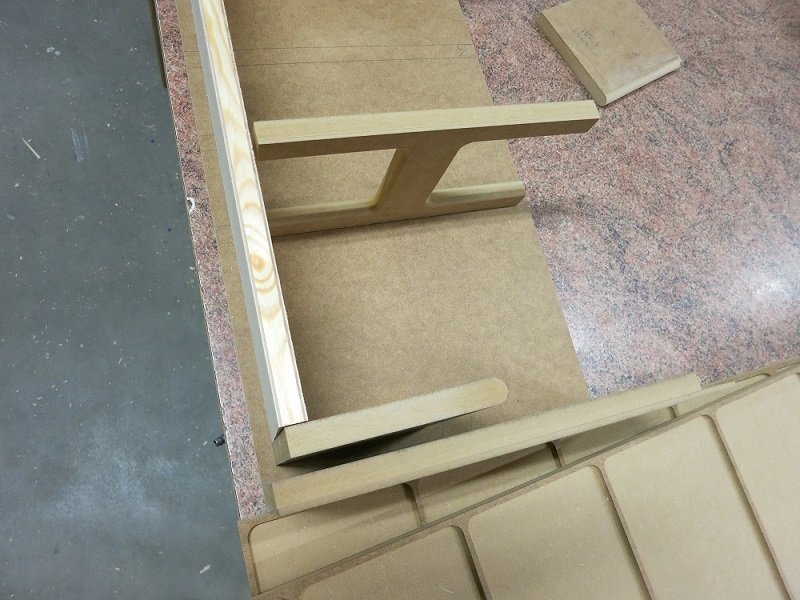

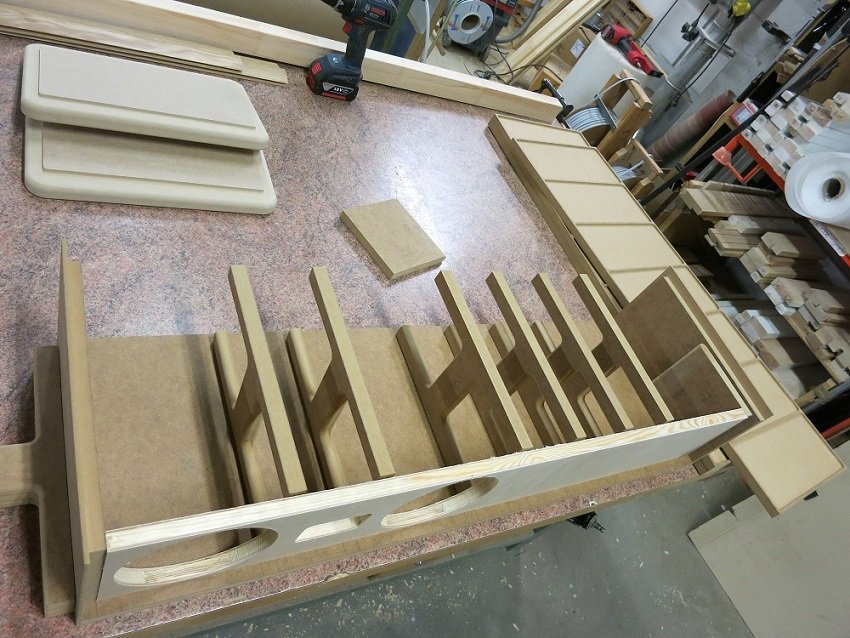

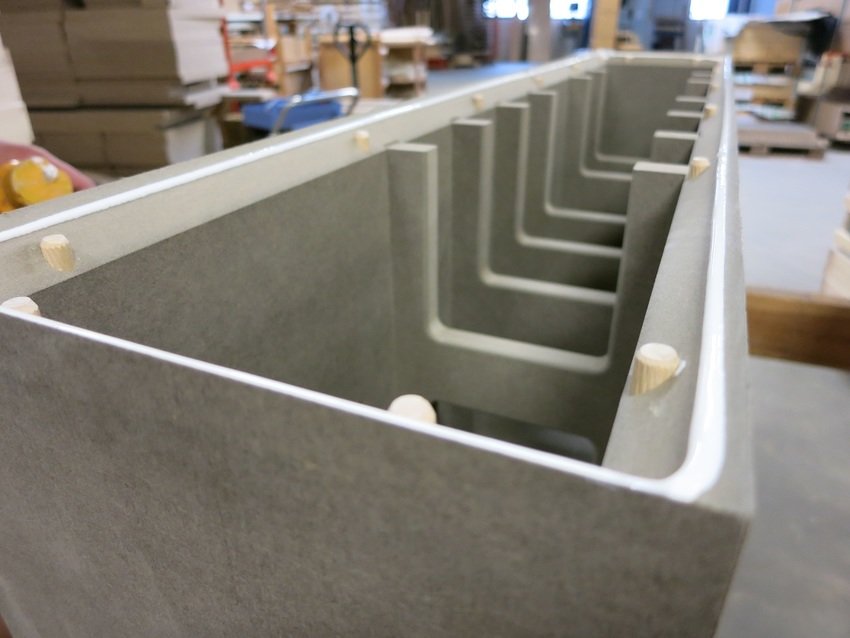

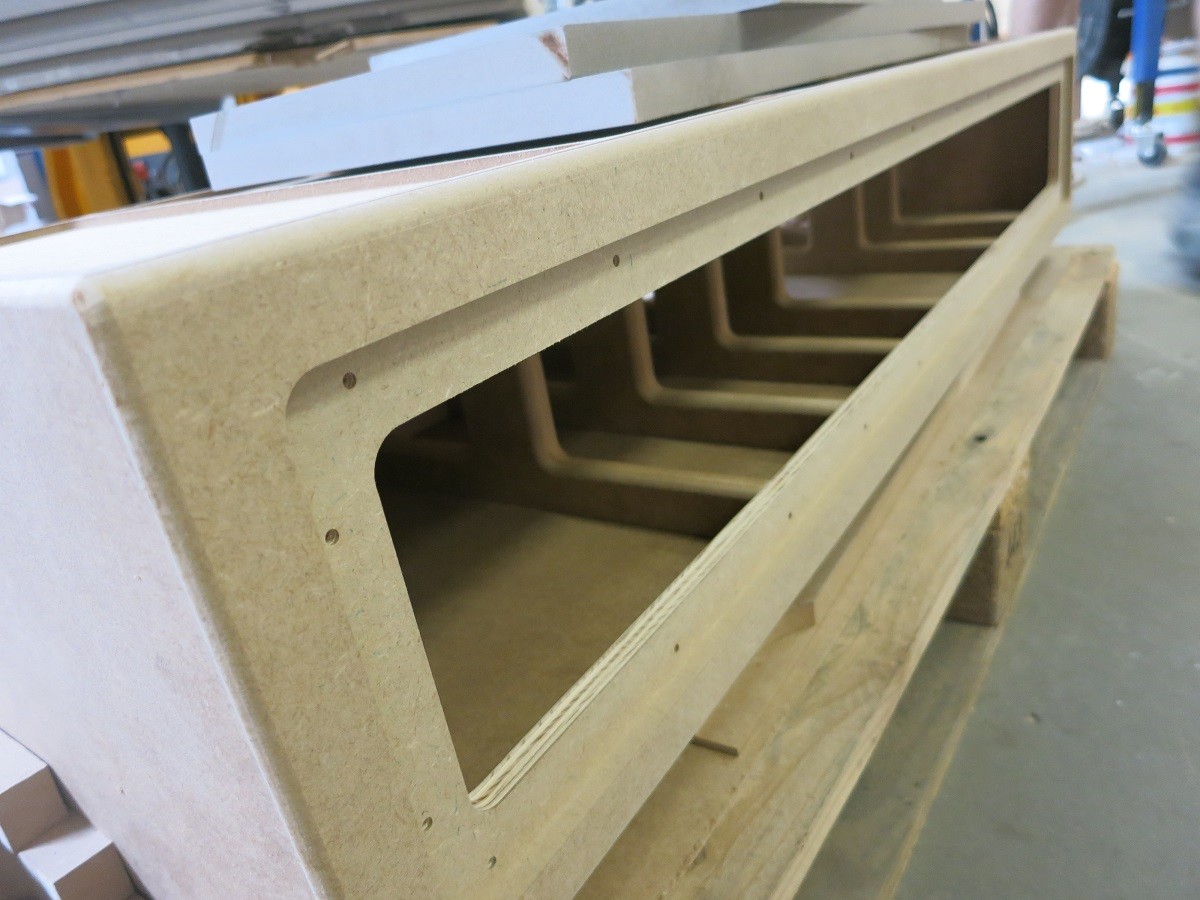

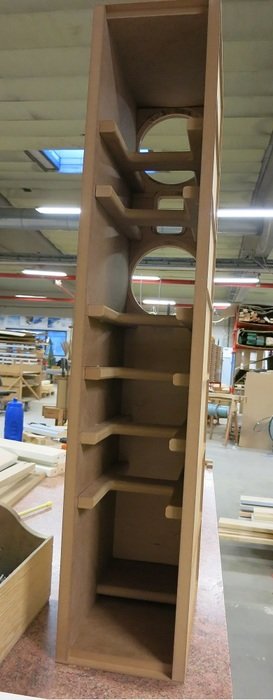

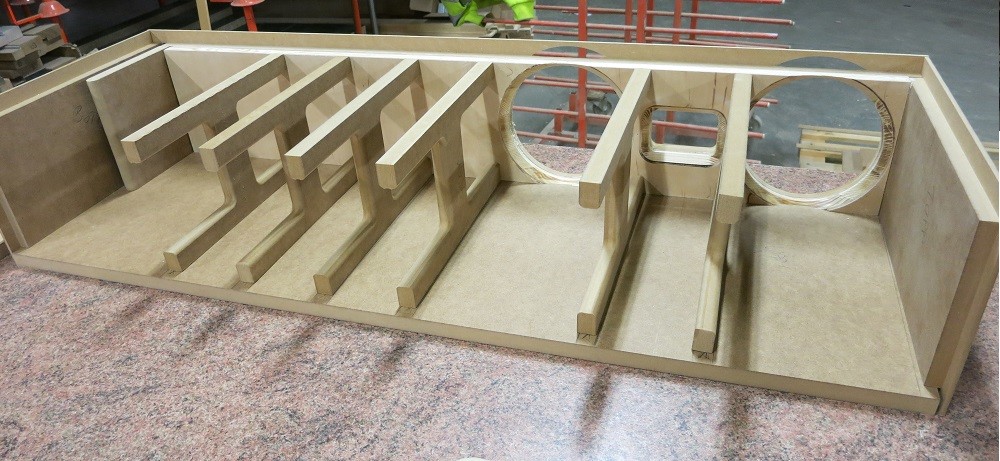

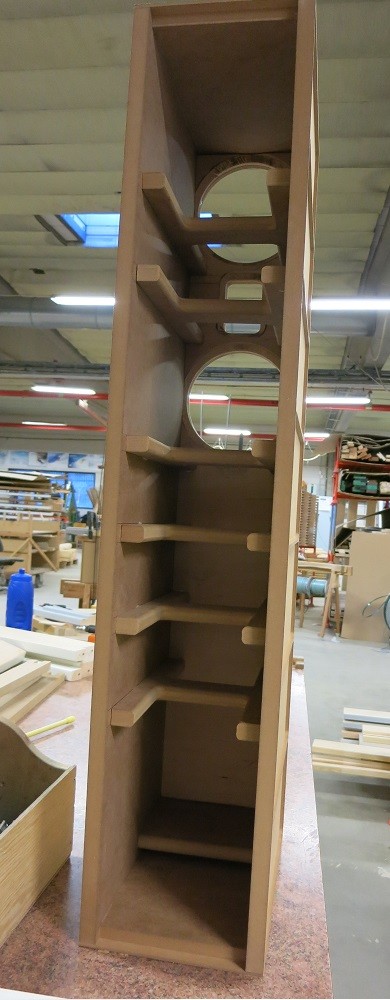

Låda nr.2 kexade vi stagen på vilket blev lite bättre när det skulle limmas på plats. (2015-01-07 20:38:21) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2015-01-07 20:38:36)
Produkter på bilden:


En liten omgång idag också.

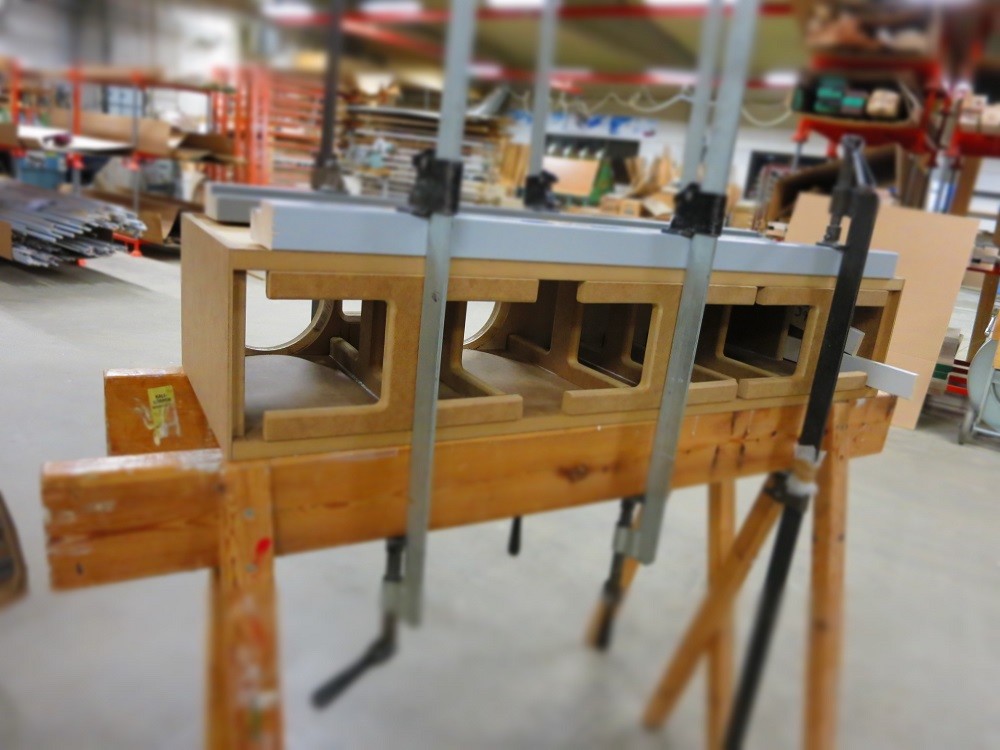

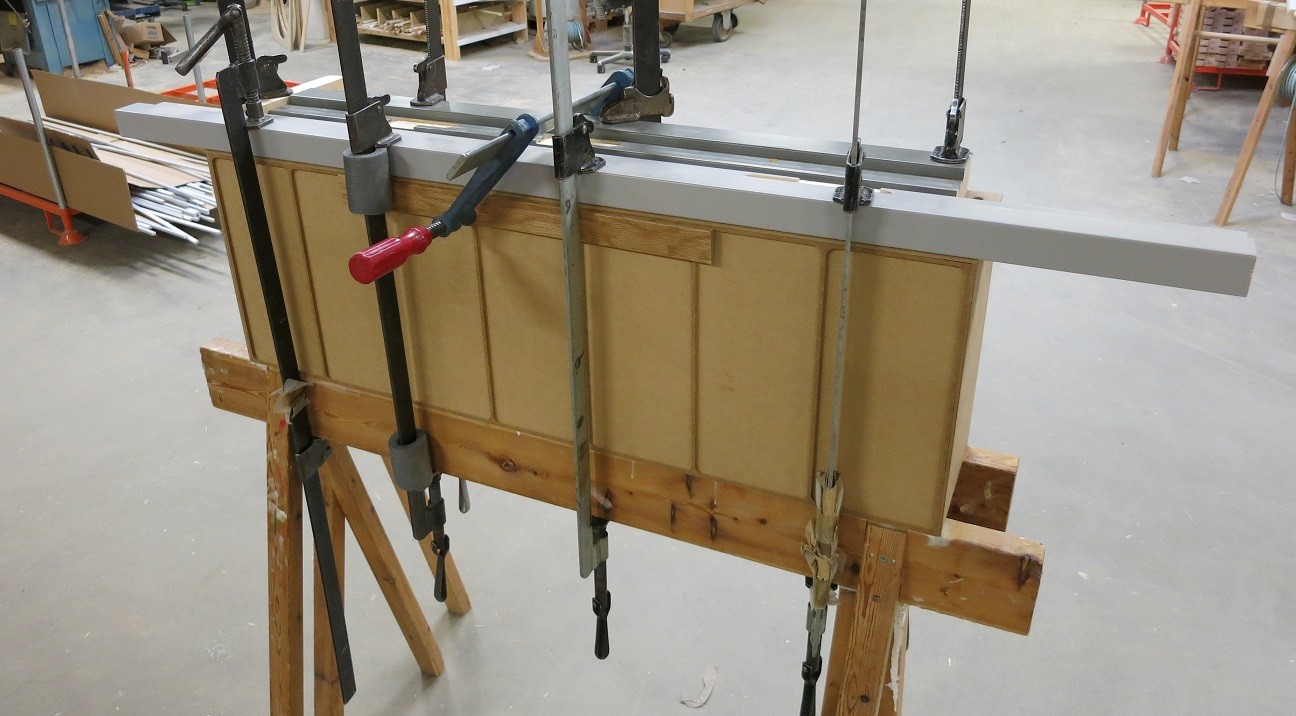

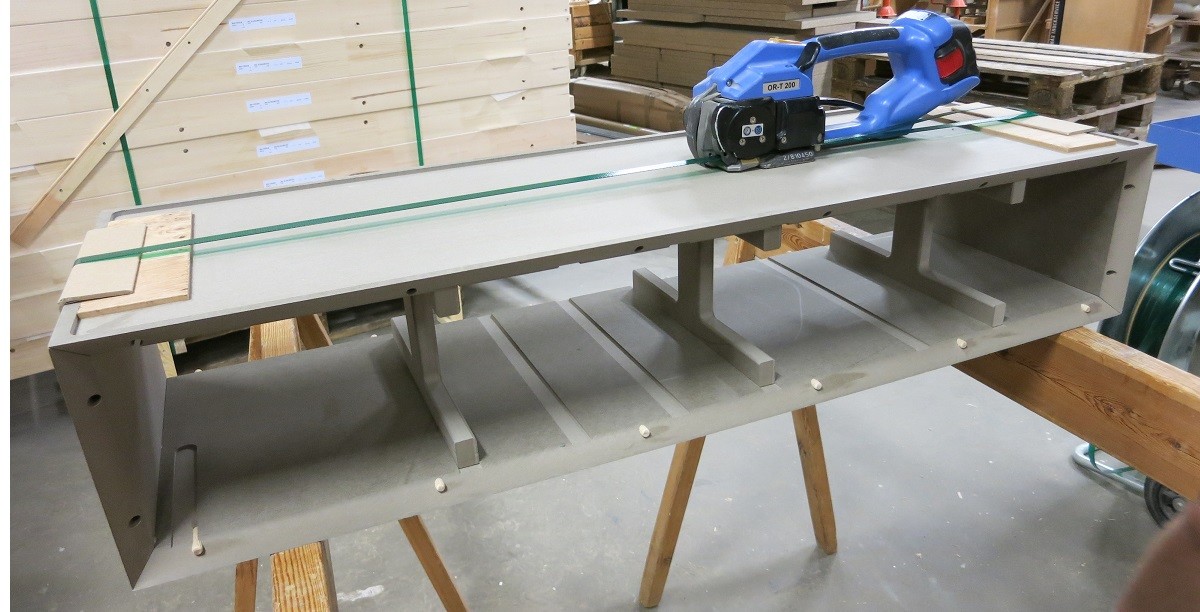

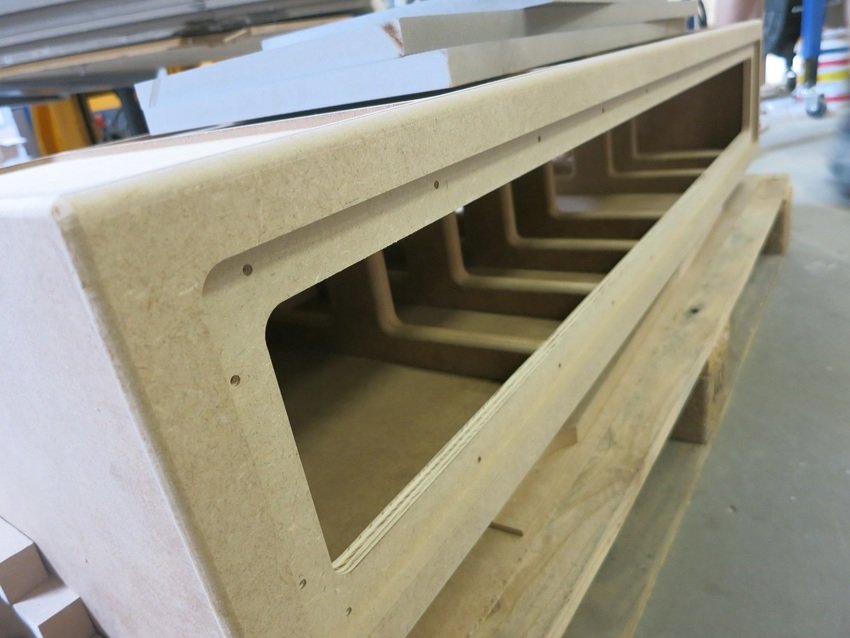

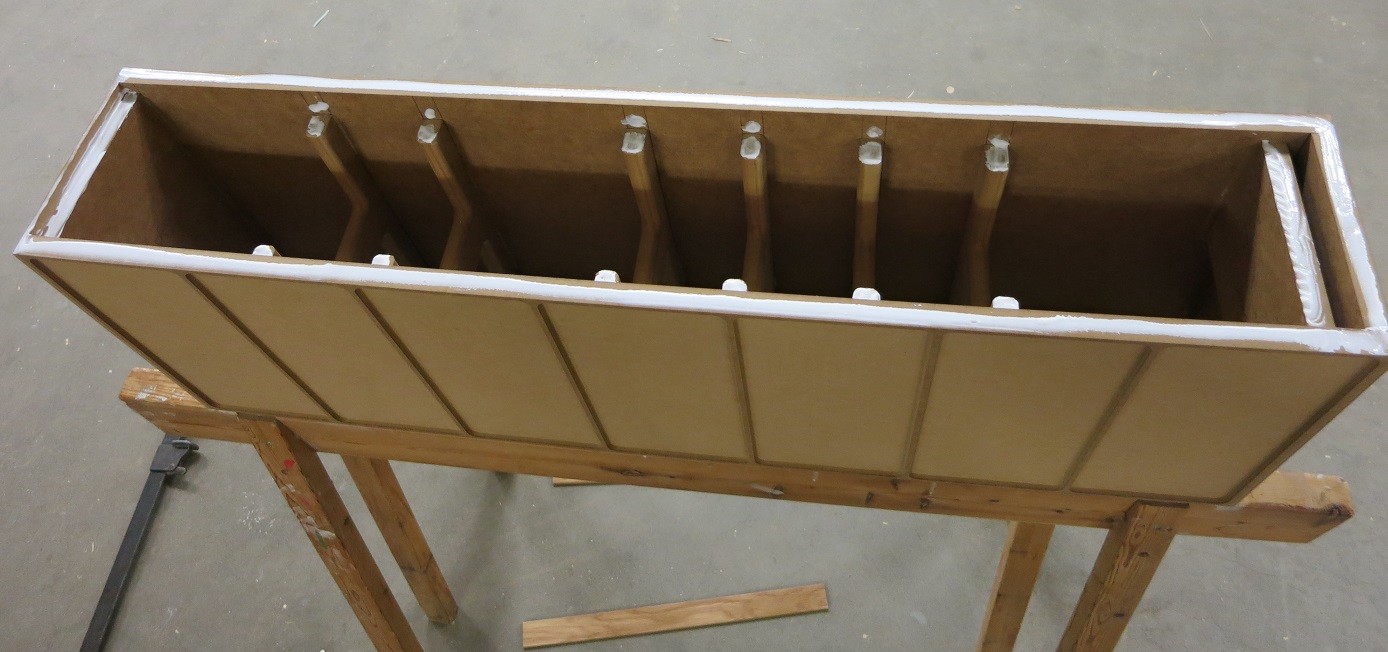

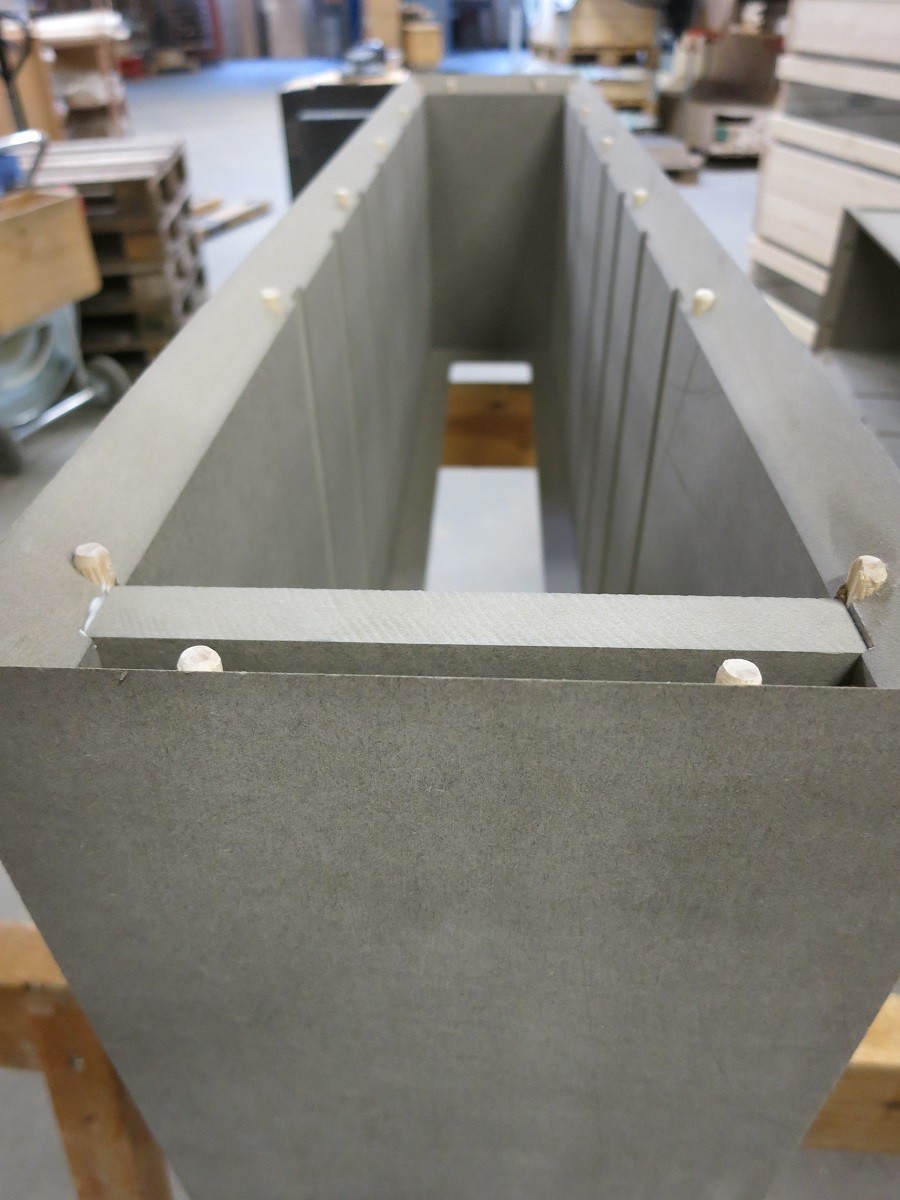

Började med att limma på botten och toppen. (2015-01-11 20:16:14) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


När limmet torkade passade jag på att få bort det som inte skulle vara. (2015-01-11 20:16:40) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

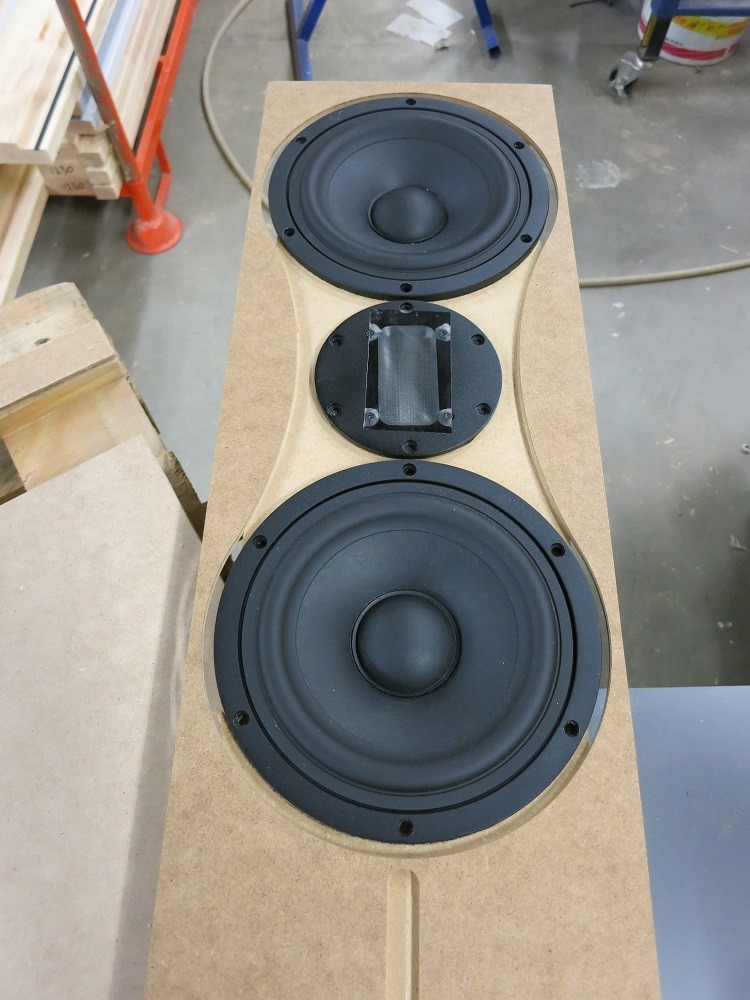

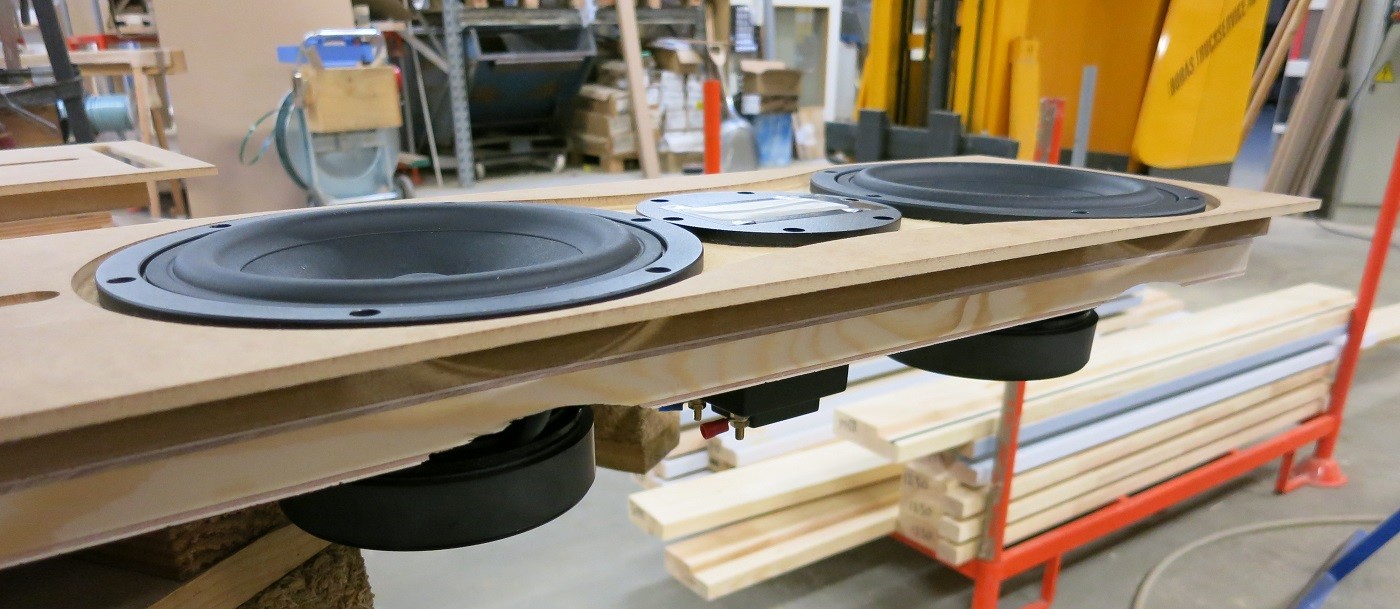

Var såklart tvungen att se alla elementen på plats :) (2015-01-11 20:17:01) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2015-01-11 20:17:19) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

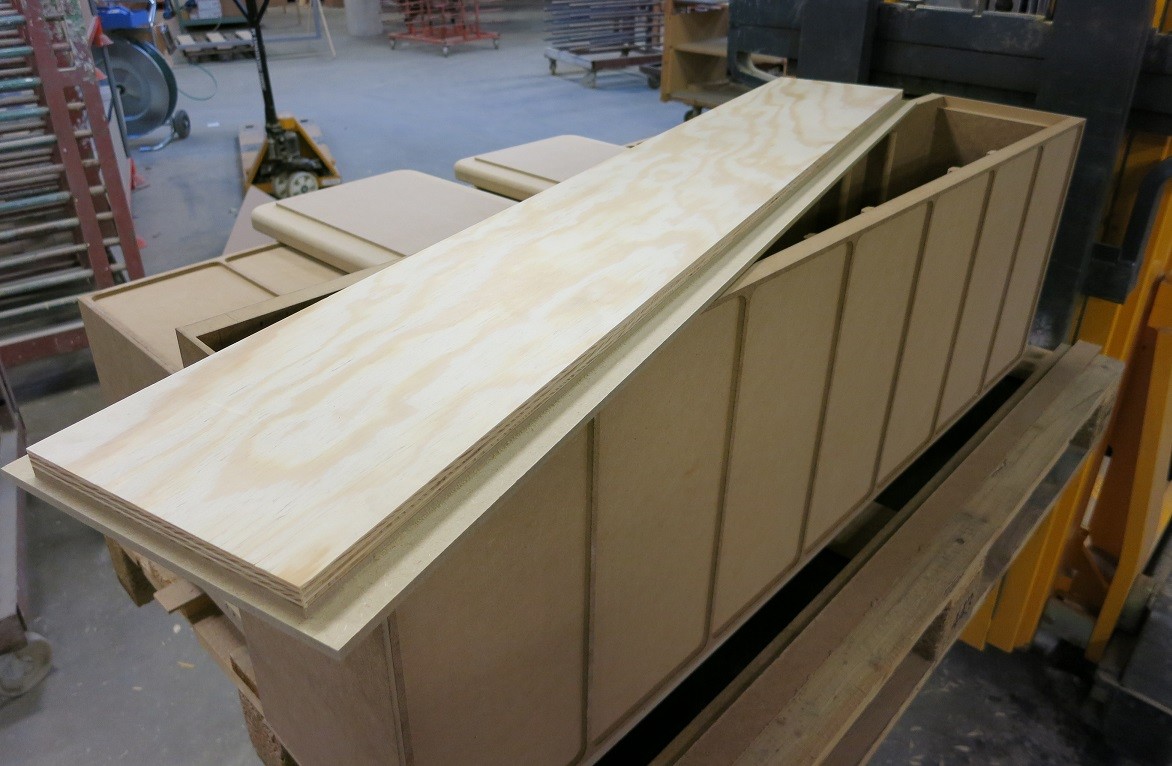

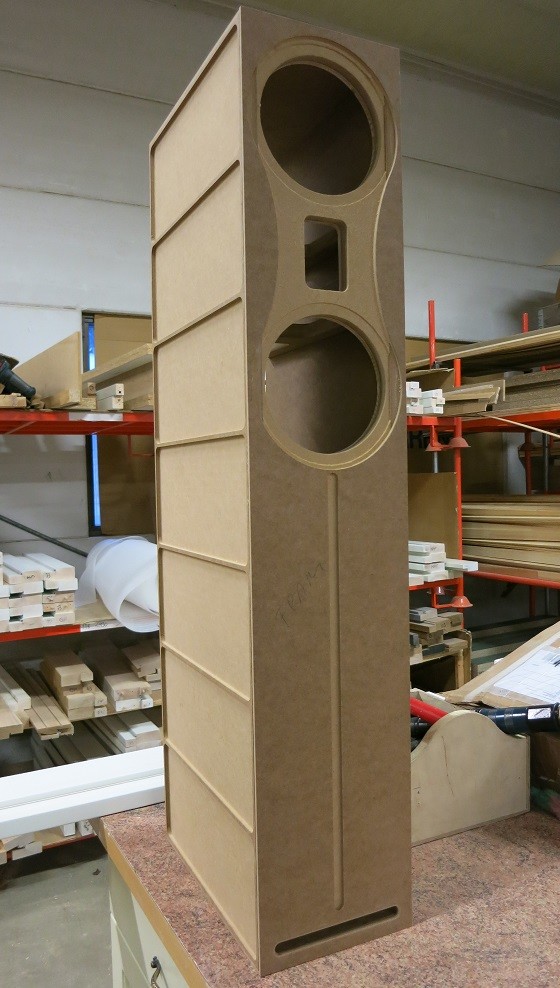

Sen limmas fronten på. (2015-01-11 20:17:37) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2015-01-11 20:17:51) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2015-01-11 20:18:03) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2015-01-11 20:18:15) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

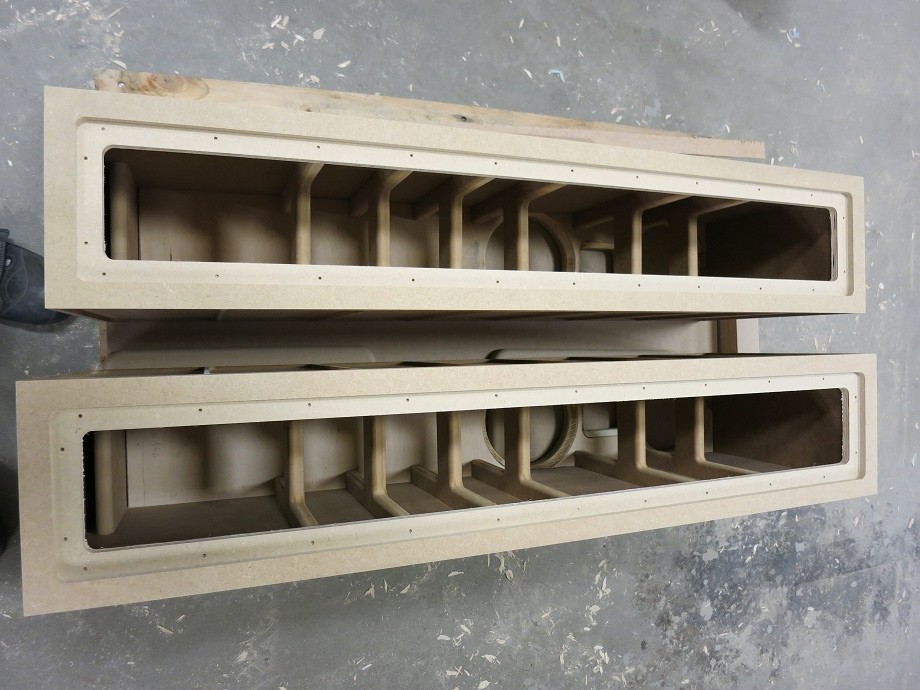

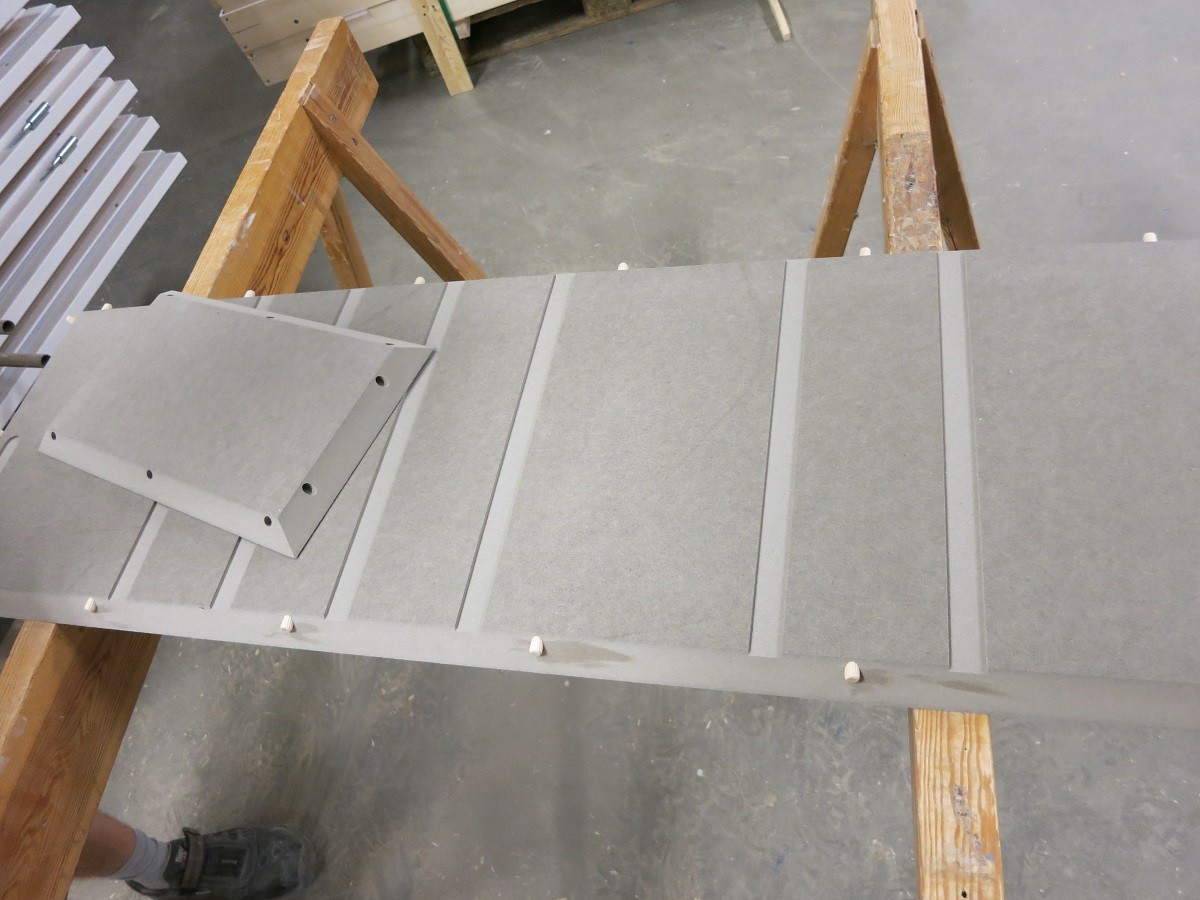

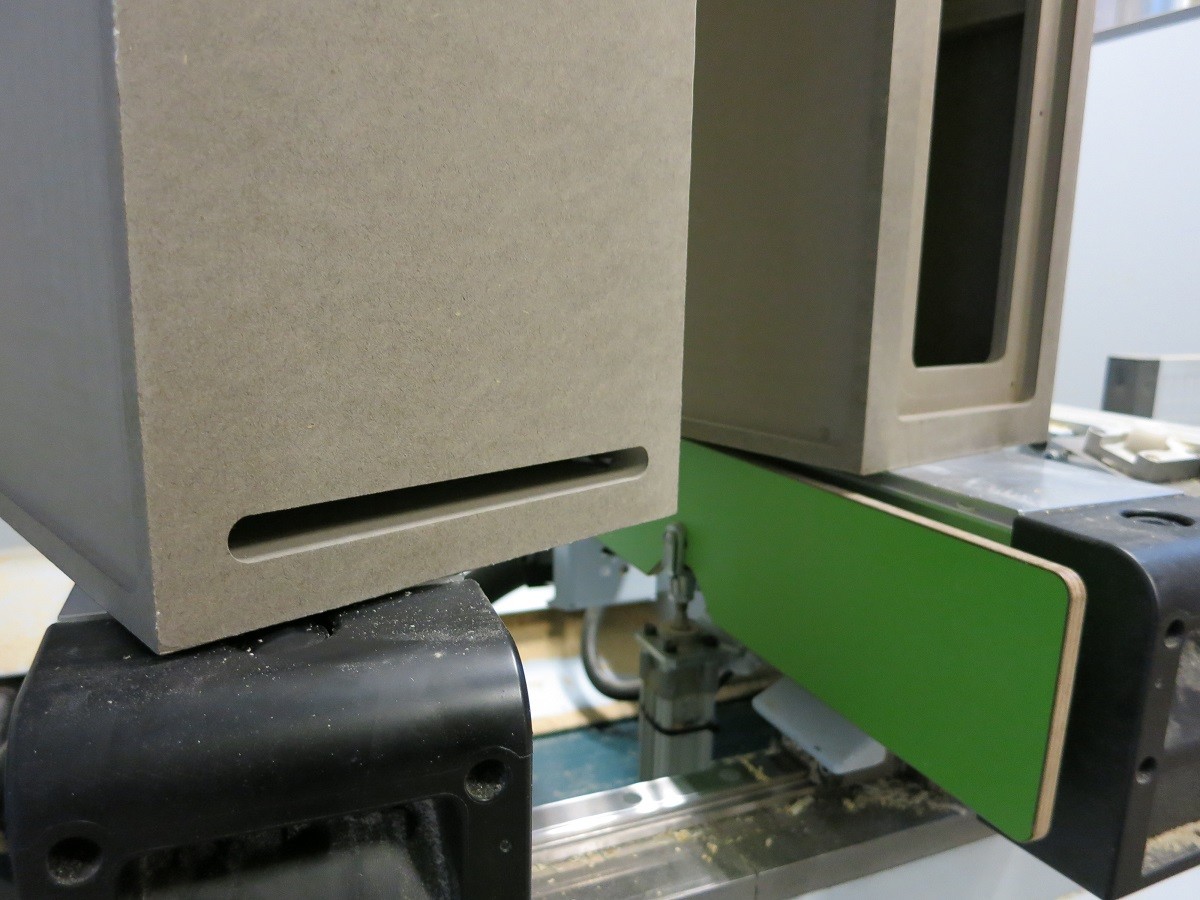

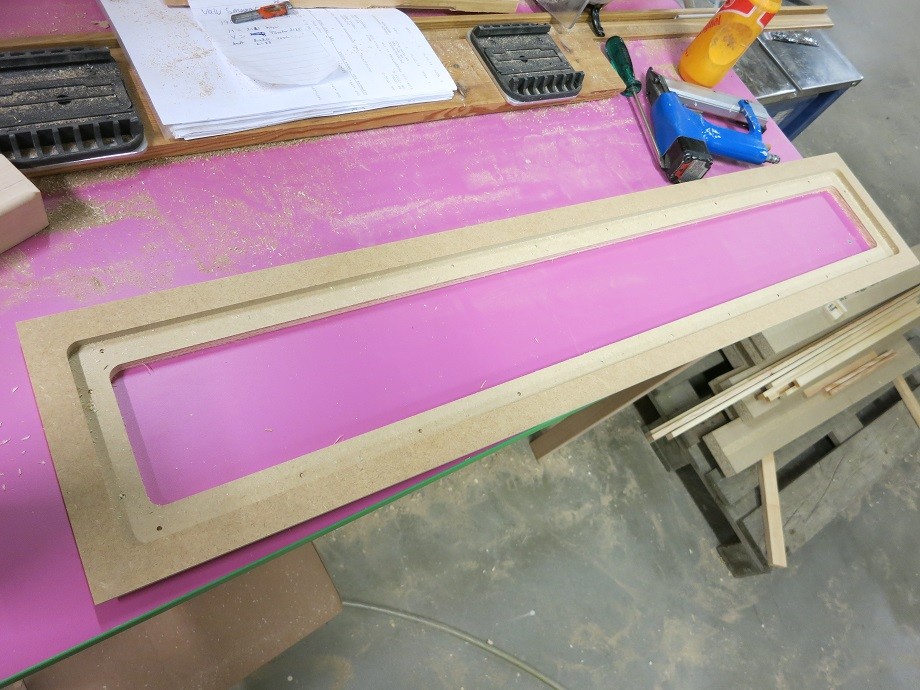

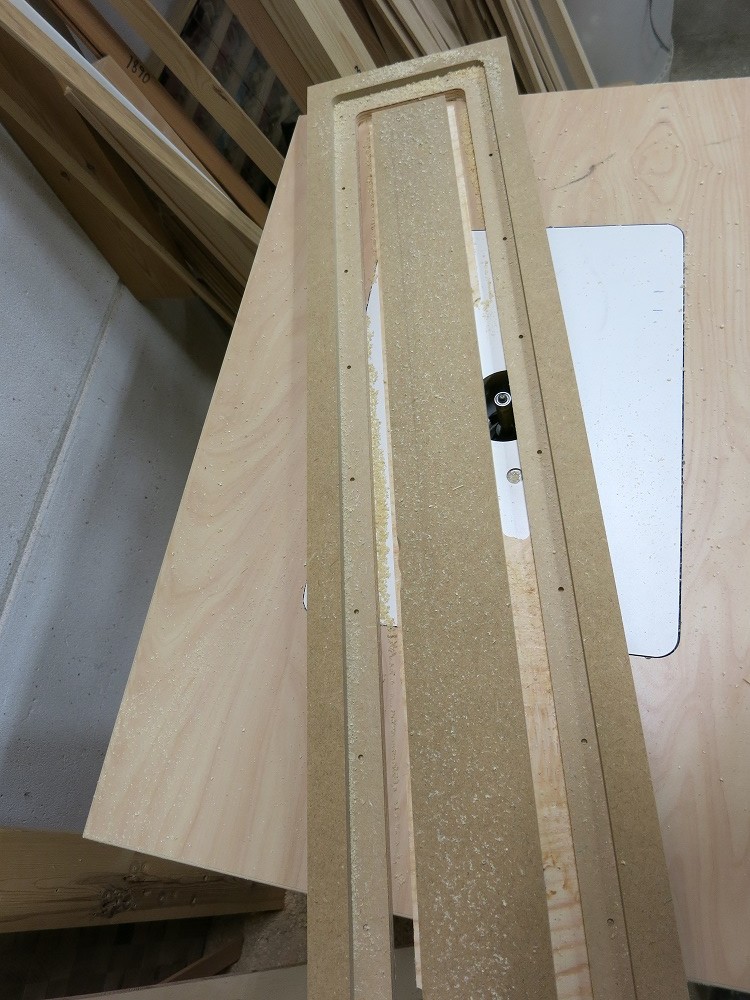

bakstycke före fräsning (2015-03-03 21:18:04) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


Kör bort det sista som lämnades för att sugkopparna skulle ha något att fästa i. (2015-03-03 21:18:48) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2015-03-03 21:19:33) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


bara locket kvar. (2015-03-03 21:20:11) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2015-05-01 22:46:25) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2015-05-01 22:46:39) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

CSS Criton2 omstart Rev2
(2015-12-31 18:05:55) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2015-12-31 18:08:16) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2015-12-31 18:08:31) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2015-12-31 18:08:43) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2015-12-31 18:08:58) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2015-12-31 18:09:13) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2015-12-31 18:09:27) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2016-01-01 13:57:09) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2016-01-01 13:57:21) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


Århundradets mest utdragna högtalarbygge fortskrider efter att jag tröttnat på snickeriet som skulle måla lådorna, bestämde mig för att måla själv hemma i garaget.

Missade lite i bilddagboken i första skedet lagade jag i en snekörning med överhandsfräsen med 2-komponentsspackel. Efter de var det dags att mätta MDF:n som gärna suger åt sig både spackel och färg i snittytorna efter en massa googlande lärde jag mig att Shellack är bra till detta men även vanligt väggspackel som används när man spacklar gipsväggar. Läste vidare och fann att även vattenbaserad shellack fungerar utmärkt och tydligen är vattenbaserad shellack en riktig fuling om man köper den i butik eftersom innehållet i princip ska vara utspätt vanligt trälim av enklaste sort så jag hällde upp en skvätt vatten och blandade upp detta 50/50 vatten/vitlim.
Tänkte bara penslat öppna snittytor men det var enklare att pensla hela lådorna och efter torkning kändes resultatet väldigt bra precis som en primat golv.

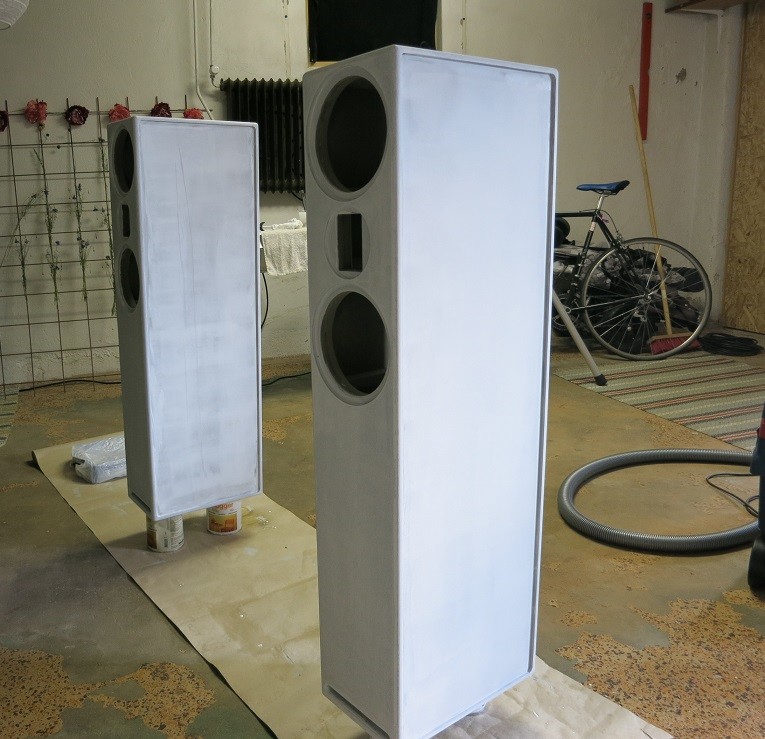

Lätt slipning sen grundmålning med icke vattenbaserad snickerigrund för att unvika fiberresning. Började med en fin lackpensel men tog alla detaljer med den istället och gick sedan över till en fin skumroller.

Vill egentligen sprutmåla men takbyte och en massa annat som ska göras i nyköpta kåken så får man hejda utgifterna.
I framtiden kommer jag göra ett DIY lackbås och köpa en ok Devilbiss toppmatad spruta men denna gång får det bli bra förarbete och tungan rätt i mun med en fin roller.
Kan man rolla en bil så ska väl detta bli ok också :)
http://www.thesmokin...-without-a-gun/
https://www.ifixit.c...ting a Car/7307 (2016-07-21 00:03:28) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

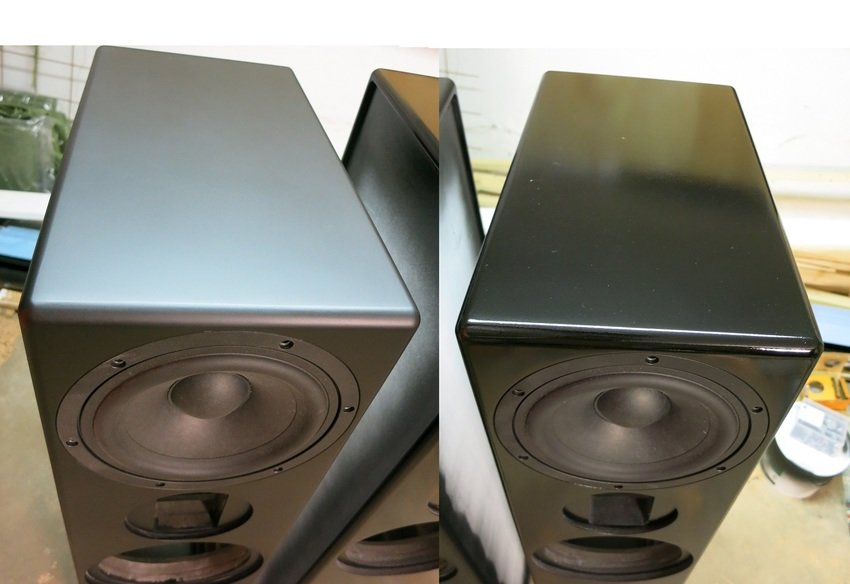

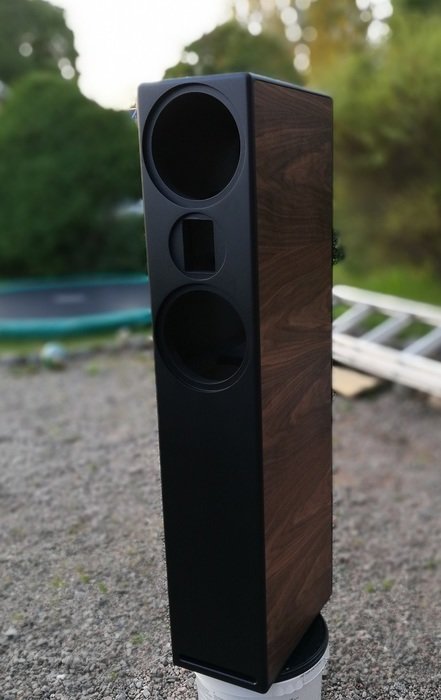

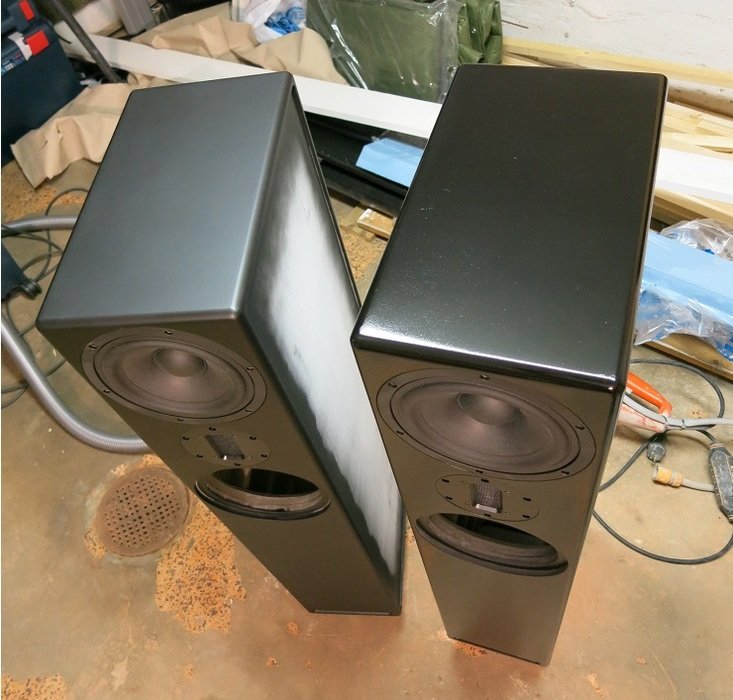

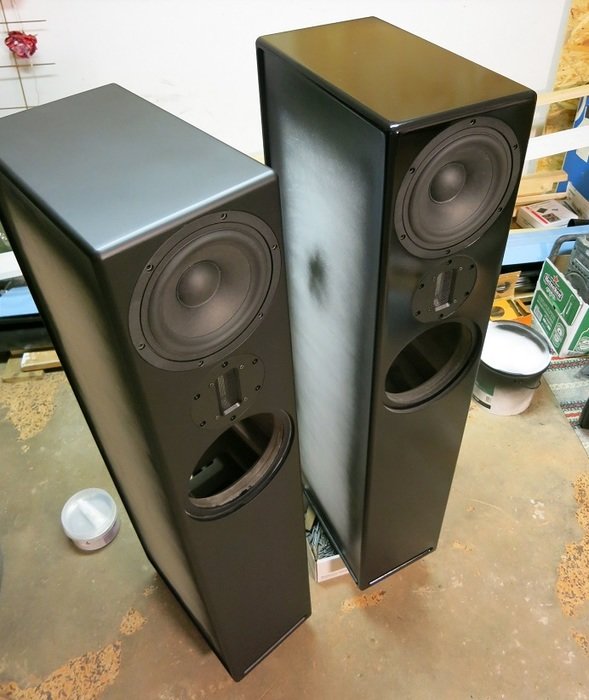

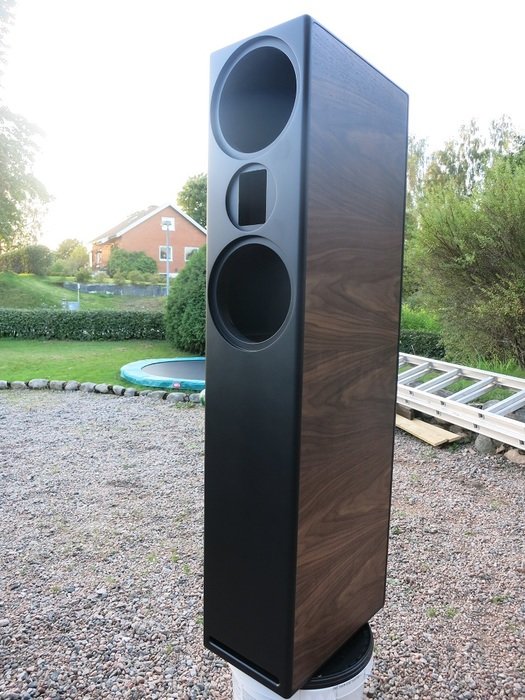

Testade att rolla men kände att finishen inte blev alls som jag tänkt kanske delvis för att jag inte fick till spädningen så färgen flöt ut bra när jag rollade... hur som helst köpte ett gäng sprayburkar istället läst att mattsvart är väldigt svårt att få bra så jag tänkte på med lite klarlack så kan jag våtslipa och polera till ett lite bättre resultat. Ångrar nu klarlacken... blev ju inte så dåligt med mattsvart ändå.

Sprayburk är skit till sånt här iaf ekonomiskt resultatet kan bli helt ok men kommer helt klart investera i spruta och kompressor till nästa målning. (2016-08-17 23:22:34) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2016-08-17 23:22:59) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2016-08-17 23:23:19) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2016-08-17 23:23:30) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2016-09-21 20:13:18) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2016-09-21 20:13:35) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2016-09-21 20:13:49)
Produkter på bilden:


(2016-09-21 20:14:04) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2016-09-21 20:14:38) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2016-10-02 10:42:26)
Produkter på bilden:


(2016-10-02 10:42:45)
Produkter på bilden:


(2016-10-02 10:42:59) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2016-10-02 10:43:15) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2016-10-02 10:43:30) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2016-10-05 22:52:24) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2016-10-05 22:52:36) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2016-10-05 22:53:20) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2016-10-05 22:53:38) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2016-10-05 22:54:04) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2016-10-02 22:40:22) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2016-10-02 22:40:39) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2016-10-02 22:41:02) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2016-10-03 21:04:22) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2016-10-03 21:04:52) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2016-10-03 21:05:57) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2016-10-03 21:06:29) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:



Viktat medelbetyg:  (9.75) (baserat på 31 st)  Visa lista
Joppe Apa    2018-10-10 23:55:41
Thompi9    2018-10-08 04:03:00
nolfie    2018-10-06 16:35:24
Thomas_S    2017-10-08 21:18:49
Macki    2017-02-13 14:06:52
harman    2016-11-07 20:20:35
Degpojken    2016-10-19 21:09:02
PML73    2016-10-18 06:13:36
Master j3n5    2016-10-17 19:07:45
bullebula    2016-10-09 22:18:43
Unregistered9afb84a4    2016-10-07 07:29:11
Boombuster    2016-10-06 21:11:01
Thompi8    2016-10-06 15:34:34
JoJoJohan    2016-10-03 20:34:06
TLA    2016-10-02 21:14:34
Dan-San    2016-09-24 07:57:50
MikaelJ    2016-09-22 09:48:14
Peterwallbom    2016-09-14 15:03:14
Unregistereda2820bf4    2016-08-30 00:21:08
stefunge    2016-08-20 08:09:26
AndreWerdenskrieg    2016-08-18 20:22:28
legion123    2016-01-01 12:38:46
destructiondays    2015-05-02 15:40:59
Unregistered73a7d2a9    2015-03-04 08:48:20
Maxxxie    2015-01-24 20:01:44
RobNB    2015-01-16 20:47:07
oscarehrler    2015-01-11 17:52:42
pjolle    2015-01-07 22:46:43
cobra-427    2015-01-05 23:10:39
vinballe    2015-01-05 21:15:05
Unregistered6d4f87f5    2014-08-22 17:38:46
Ge betyg
Du måste vara inloggad för att kunna sätta betyg.
Om du vill använda lite fler avancerade alternativ när du svarar, eller om du vill se alla kommentarer så kan du gå till forumtråden för kommentarer på just detta album.
MattiasBGD   2018-10-18 20:14:34 Anmäl
Joppe Apa - Criton 2 men även kompletterat med filtret från 2T (TeamRevision)
Tack!

Thompi9 - Tack! :)

//Mattias
Thompi9   2018-10-08 04:02:48 Anmäl
förjävla snyggt känner ren avundsjuka på att en person kan göra så fina högtalare vill ha ,vill åxå kunna göra detta. ja högsta betyg från mig
Joppe Apa   2018-10-07 20:13:53 Anmäl
Vet att det här bygget är några år gammalt nu, men vilken CSS-sats var det ni körde på? Idag verkar de inte göra några golvare, och den snygga banddiskanten finns inte heller kvar i sortimentet. Snyggt som tusan är det, i varje fall!
harman   2016-11-07 20:22:19 Anmäl
Riktigt grymt! 10p
Degpojken   2016-10-19 21:09:30 Anmäl
Djupt imponerad!
VLANIBET   2016-10-19 20:23:32 Anmäl
Jag är fascinerad av ditt konstverk.
PML73   2016-10-18 06:13:29 Anmäl
Rasande snyggt resultat. Kul att se.
Master j3n5   2016-10-17 19:07:29 Anmäl
Hatten av, hoppas de låter som de ser ut..
MattiasBGD   2016-10-06 22:00:09 Anmäl
Tack :D
Boombuster   2016-10-06 21:10:51 Anmäl
Ruskigt snygga högtalare! 10p
Du måste vara inloggad för att kunna ge kommentarer.
Vilka bilder visas här?
 Fler
Prisjakt © 2000 - 2021 Prisjakt   Denna sajt använder cookies.   Våra regler.   Personuppgiftspolicy.
