Minhembio.com - Hemma hos MrLelle - Sonosub -Typ SVS 12 Plus DSP

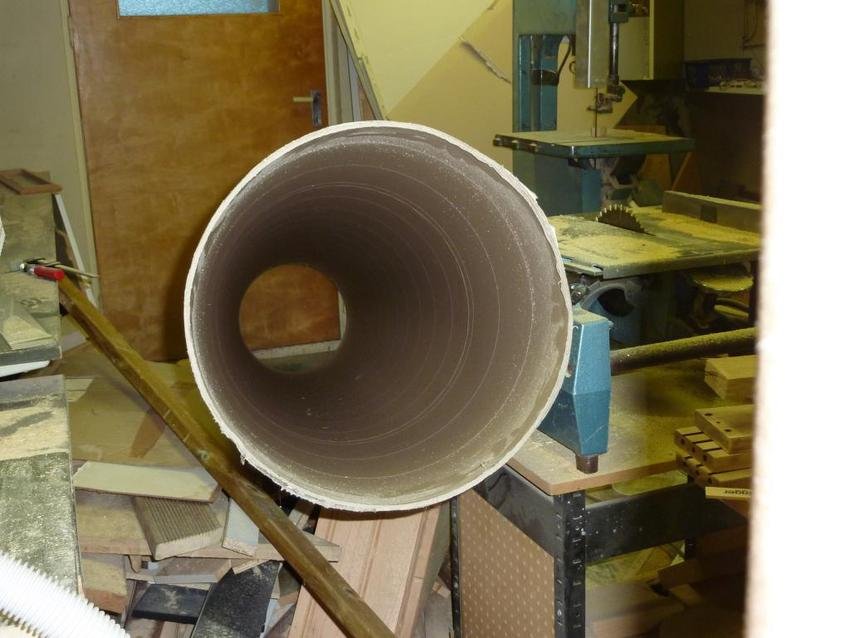

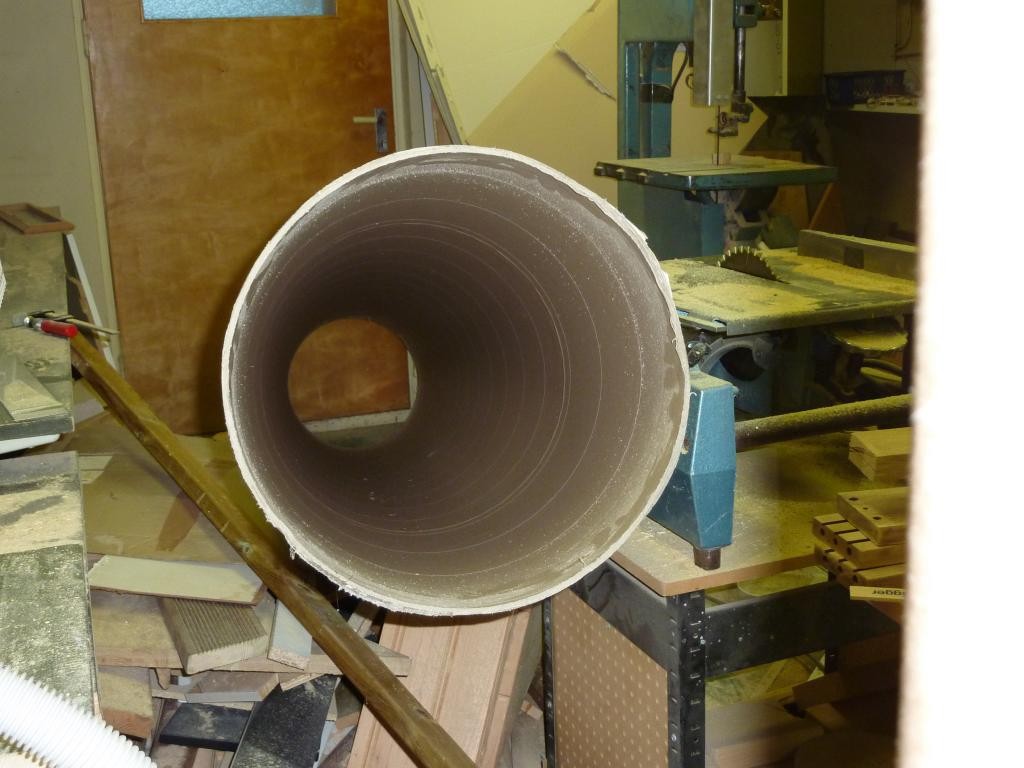

41 cm Rör inköpt!
Skbvast AB har nu lev ett rör på 2.90 m som är grunden för kommande subbar. (2012-09-06 11:10:52)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Scanspeak 12" subbelment

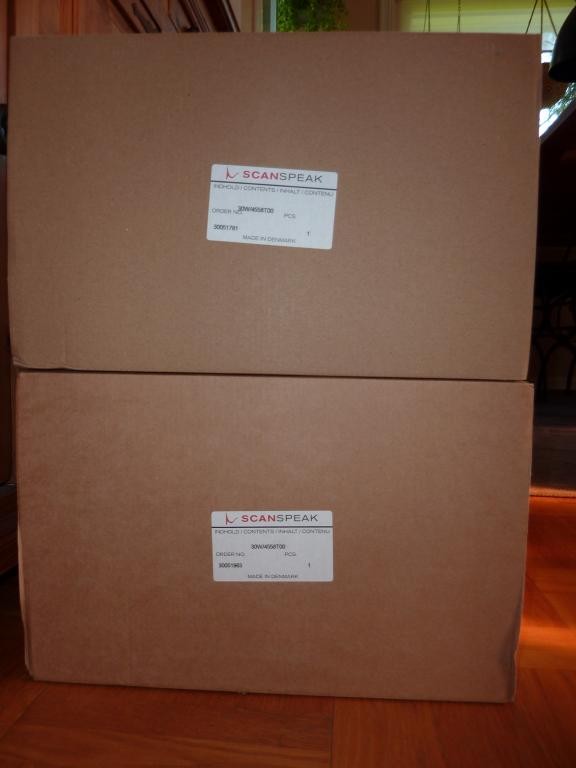

14,5 Kg Element har anlänt!

T-S Parameters
Resonance frequency [fs] 17 Hz
Mechanical Q factor [Qms] 5.01
Electrical Q factor [Qes] 0.34
Total Q factor [Qts] 0.32
Force factor [Bl] 10.5 Tm
Mechanical resistance [Rms] 2.88 kg/s
Moving mass [Mms] 135 g
Suspension compliance [Cms] 0.65 mm/N
Effective diaph. diameter [D] 244 mm
Effective piston area [Sd] 466 cm²
Equivalent volume [Vas] 197 l
Sensitivity (2.83V/1m) 89 dB
Ratio Bl/%u221ARe 6.51 N/%u221AW
Ratio fs/Qts 53 Hz
Electrical Data
Nominal impedance [Zn] 4 N
Minimum impedance [Zmin] 3.3 N
Maximum impedance [Zo] 40.9 N
DC resistance [Re] 2.6 N
Voice coil inductance [Le] 0.83 mH
Power Handling
100h RMS noise test (IEC 17.1) 150 W
Long-term max power (IEC 17.3) 350 W
(2012-09-06 11:19:14)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

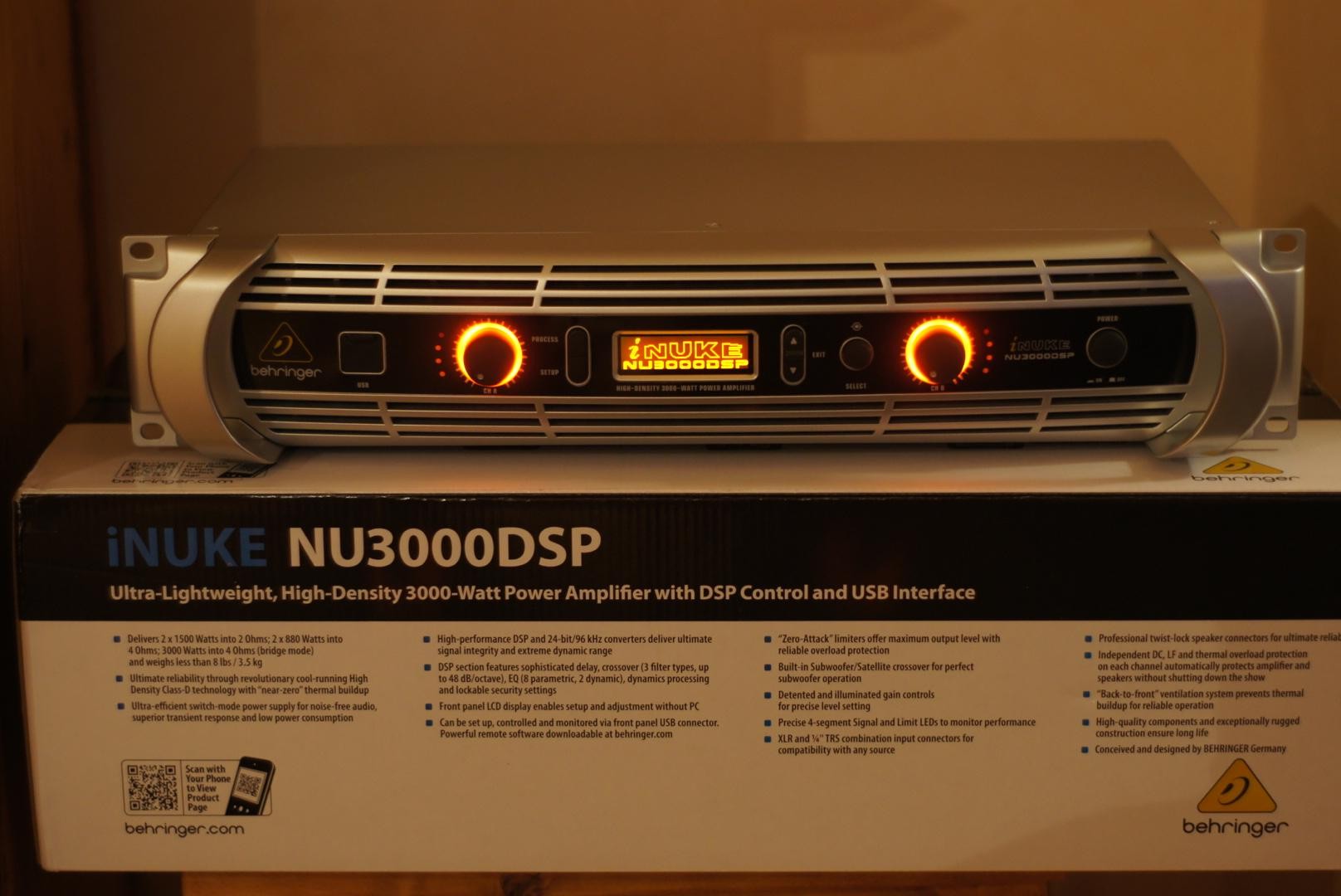

Inuke Nu3000 DSP för drivningen!
Idag kom ett godis pkt, Detta är tänkt att driva båda subbarna!
Men det skall byggas om pga fläkten är som ett mindre reaplan. Byte av fläkt nödvändigt (NOCTUA NF-R8)
Kylningen skall få ett par större kylfänsar på trissorna oxå..
DSP delen är här verkar riktigt bra.
klipp:
DSP section features sophisticated delay, crossover (3 filter types, up to 48 dB/octave), EQ (8 parametric, 2 dynamic), dynamics processing and lockable security settings
"Zero-Attack" limiters offer maximum output level with reliable overload protection

Delivers 2 x 1500 Watts into 2 Ohms; 2 x 880 Watts into 4 Ohms; 3000 Watts into 4 Ohms briged.

Test repotage: http://www.behringerdownload.de/_pdf/Tools4Music_Review/NU3000DSP%20tools4music%20English%20review_2012-03-13_Rev.0.pdf

(2012-09-06 20:47:18)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

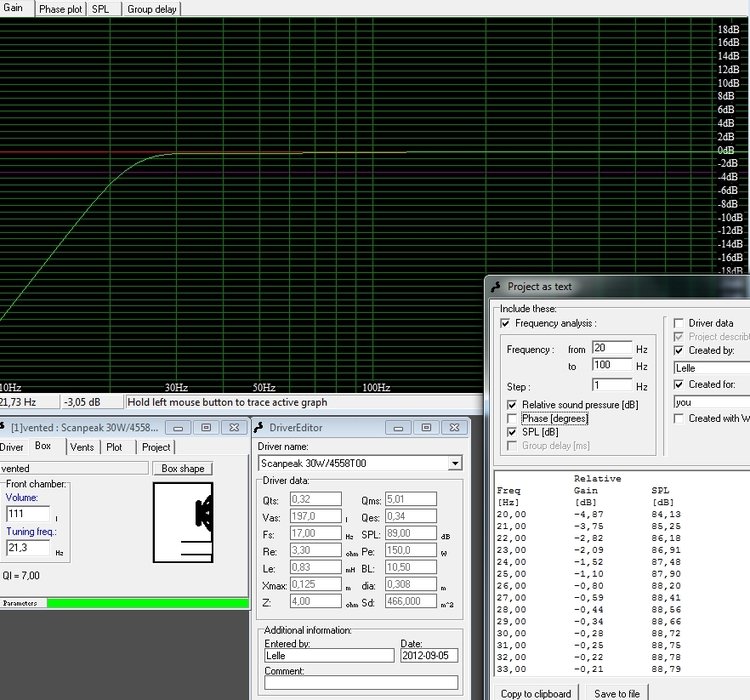

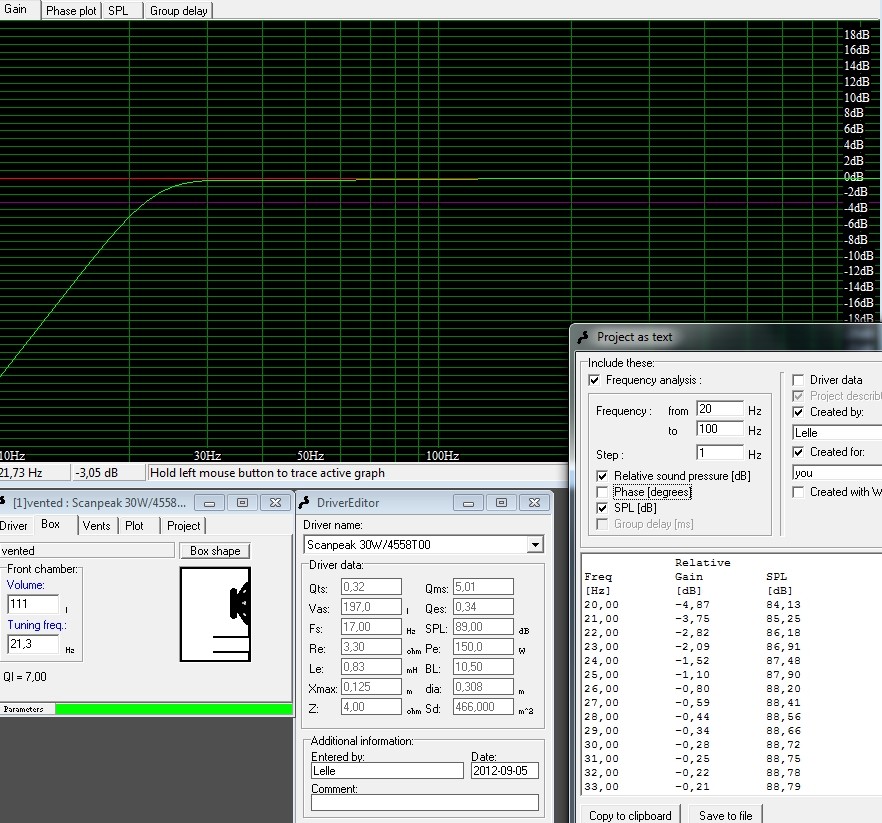

Lådtillvekningen på ritbordet!
Sitter och labbar lite med olika F3, vill ju ha detta så lågt som möjligt och samtidigt behålla den linjära kurvan.
Optimalt verkar vara 91.7 lit men får ett lägre F3 med en 111 lit låda fast lite sämre linjärt.
Misstänker att jag kan kosta på mig detta pga mitt slutsteg med DSP i kan kompensera en hel del. (2012-09-09 20:44:16)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Inuke 3000 DSP

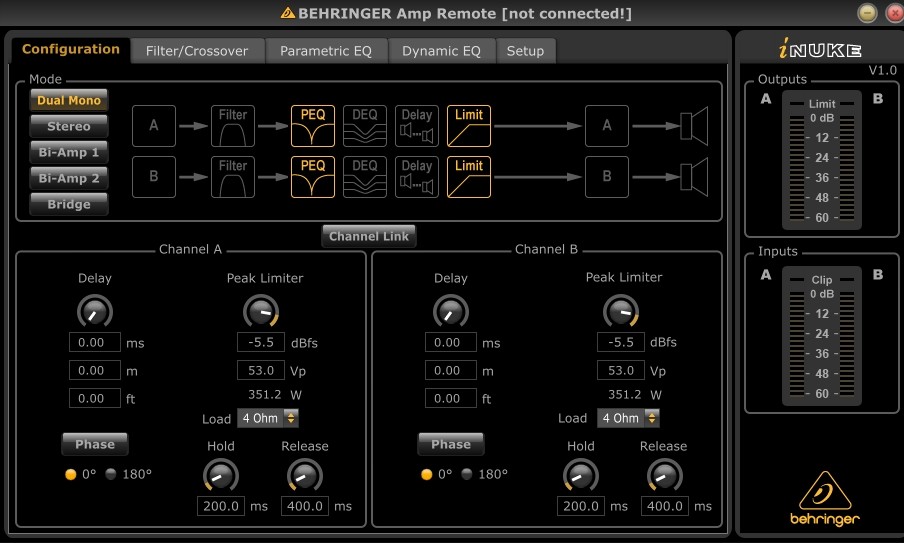

Programvaran till Inuke 300 dsp har rätt mycket att använda, Ser att denna kommer bli fin till kommande rumskorr och tuning av subbarna! (2012-09-10 22:00:03)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

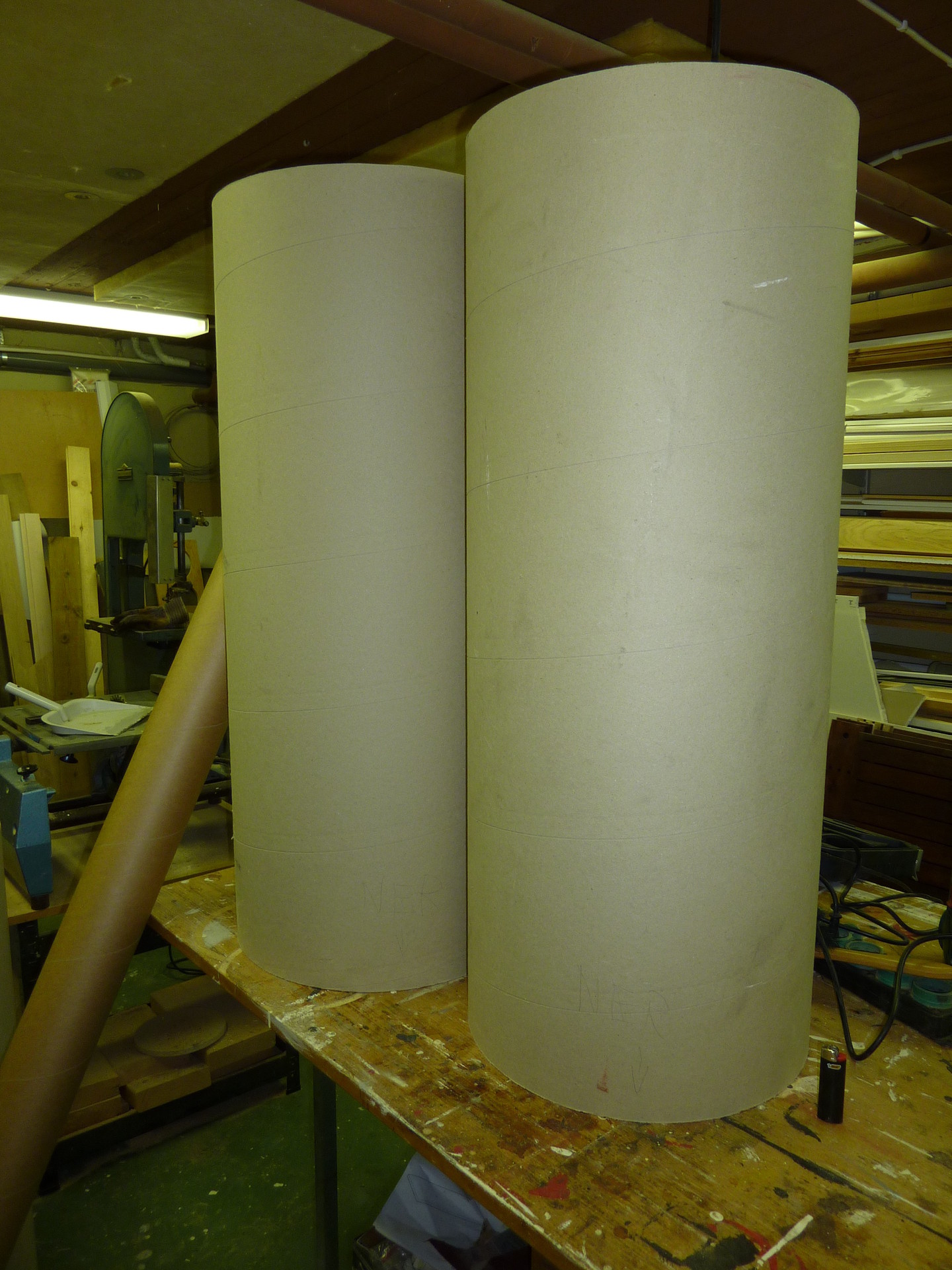

Subb bygget startar
Pga att ett 2.90 meter rör tar sin plats så blev det till att starta med kapningen av röret. Kör efter beräkningen på 111 liter för det blir enklare att minska Sonosubben om man ej blir nöjd med slutresultatet. Har även fått fixat basreflex röret som syn i bakgrunden,ca 4 tum diameter!
Enligt mina beräkningar så blir dessa nästan en exakt kopia av SVS i storleken och kommer antagligen att få en trevligare ljudkaraktär.
(2012-09-12 20:28:00)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Tuning av 2 subbar!
Inuke 3000 DSP är grym för det finns möjlighet att justera varje subb var för sig... Effekten till elementen går även att ställa så de ej blir överbelastade. (2012-09-12 23:33:08)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Botten och Toppen fixas...
25mm x 2 blir det i toppen och i botten, 40% av skivorna är klara! Får göra de andra 4 topp och bottenskivorna en annan kväll, Och 2 som blir som stag inne i burken! (2012-09-24 19:57:39)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

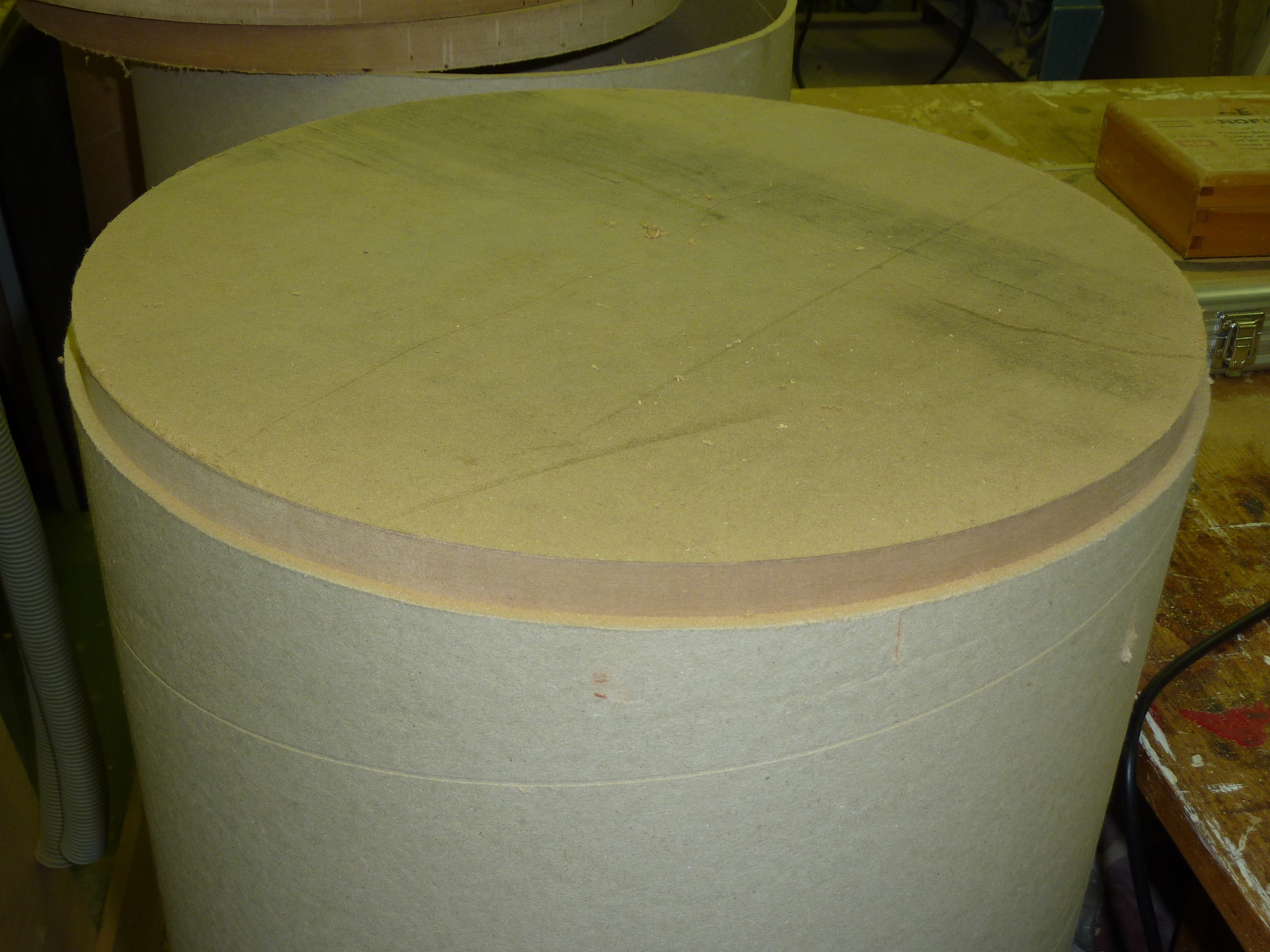

Perfekt passform!
Blev nästa som de växt ihop..Måste pressa ner dom. Men i de 2 st som är i botten skall det ju tas hål för Scanspeak-basen. (2012-09-24 20:04:17)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

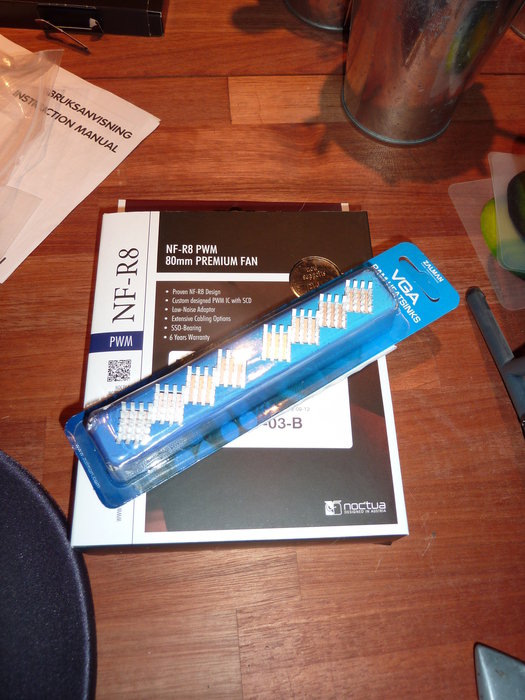

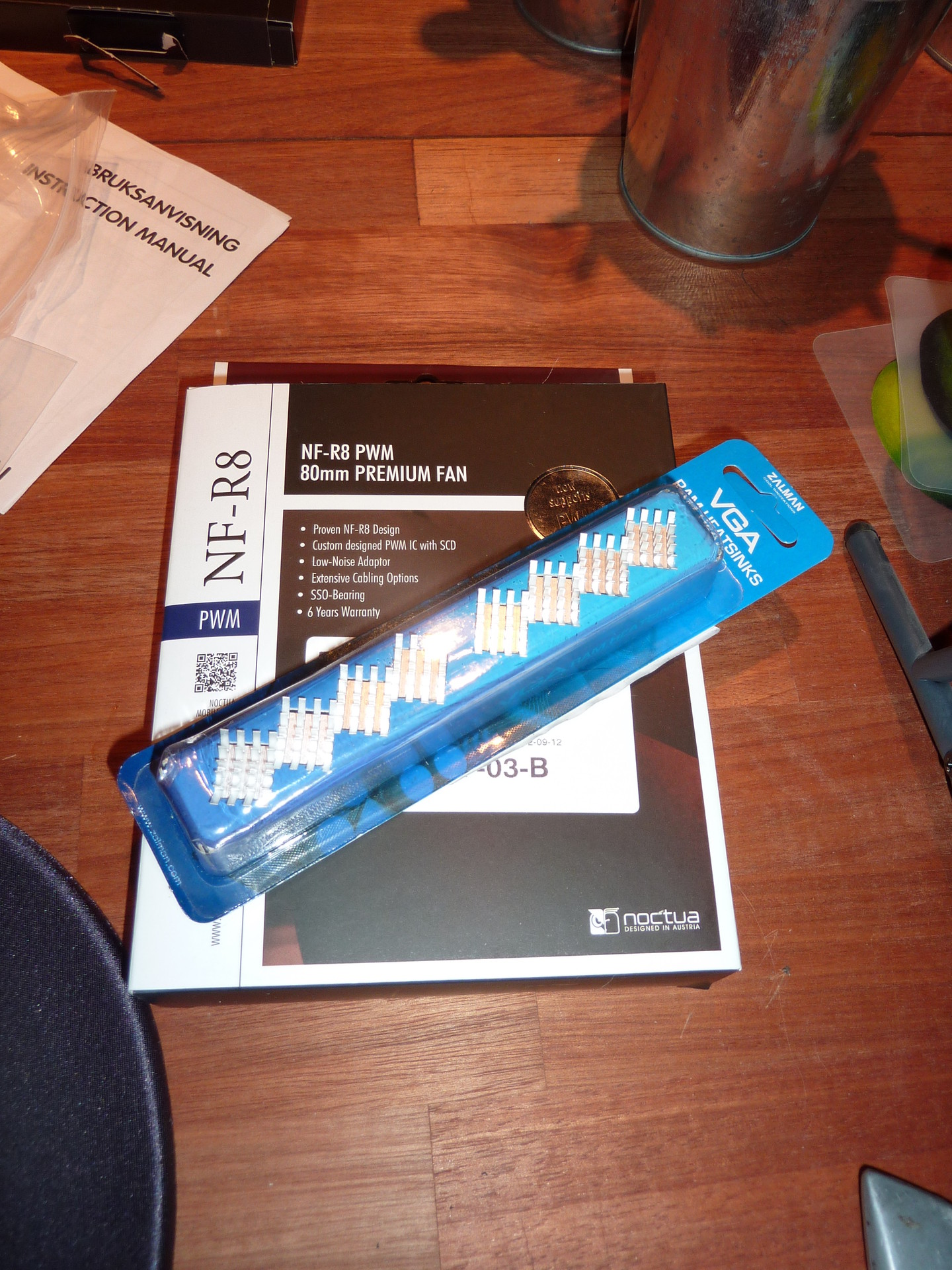

Zalman kylflänsar och Noctua fläkt!
Idag kom även fläkten som skall bytas i slutsteget "Beringer Inuke 3000 dsp" samt kylfänsarna som skall hjälpa till att kyla trissorna (förhoppningsvis funkar det som jag tänk) (2012-09-24 20:13:38)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Noctua NF-R8 PWM 80mm,

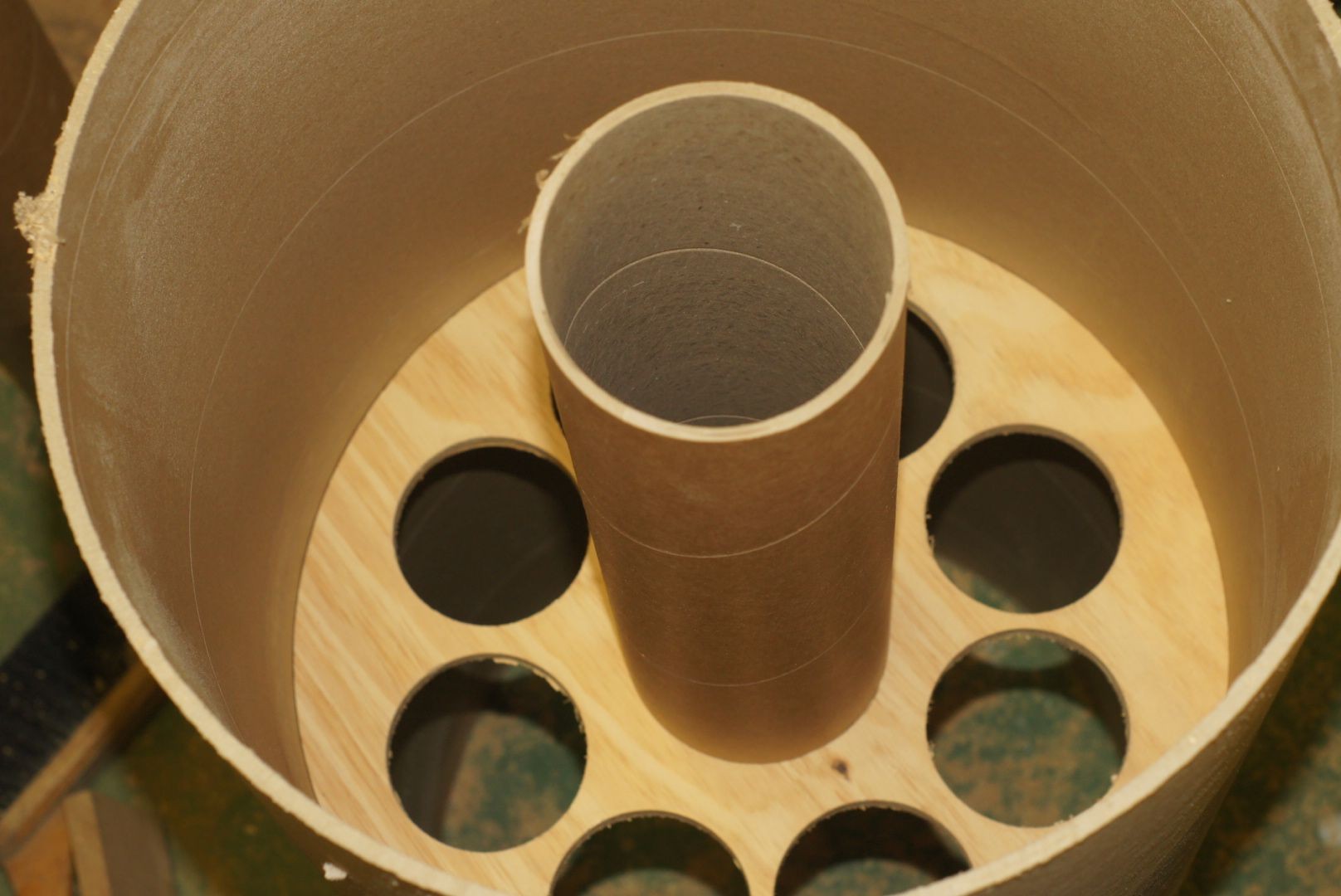

Basreflexrör och innre stag!
Fick lite tid till att fräsa fram centrumstagen till båda"tubarna" och kapat till basrelexrören!
Går sakta framåt, synd att man har så mycket andra prylar som är ett måste på höstkanten... vill ju göra klart dessa subbar NU!!! (2012-09-29 19:41:22)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

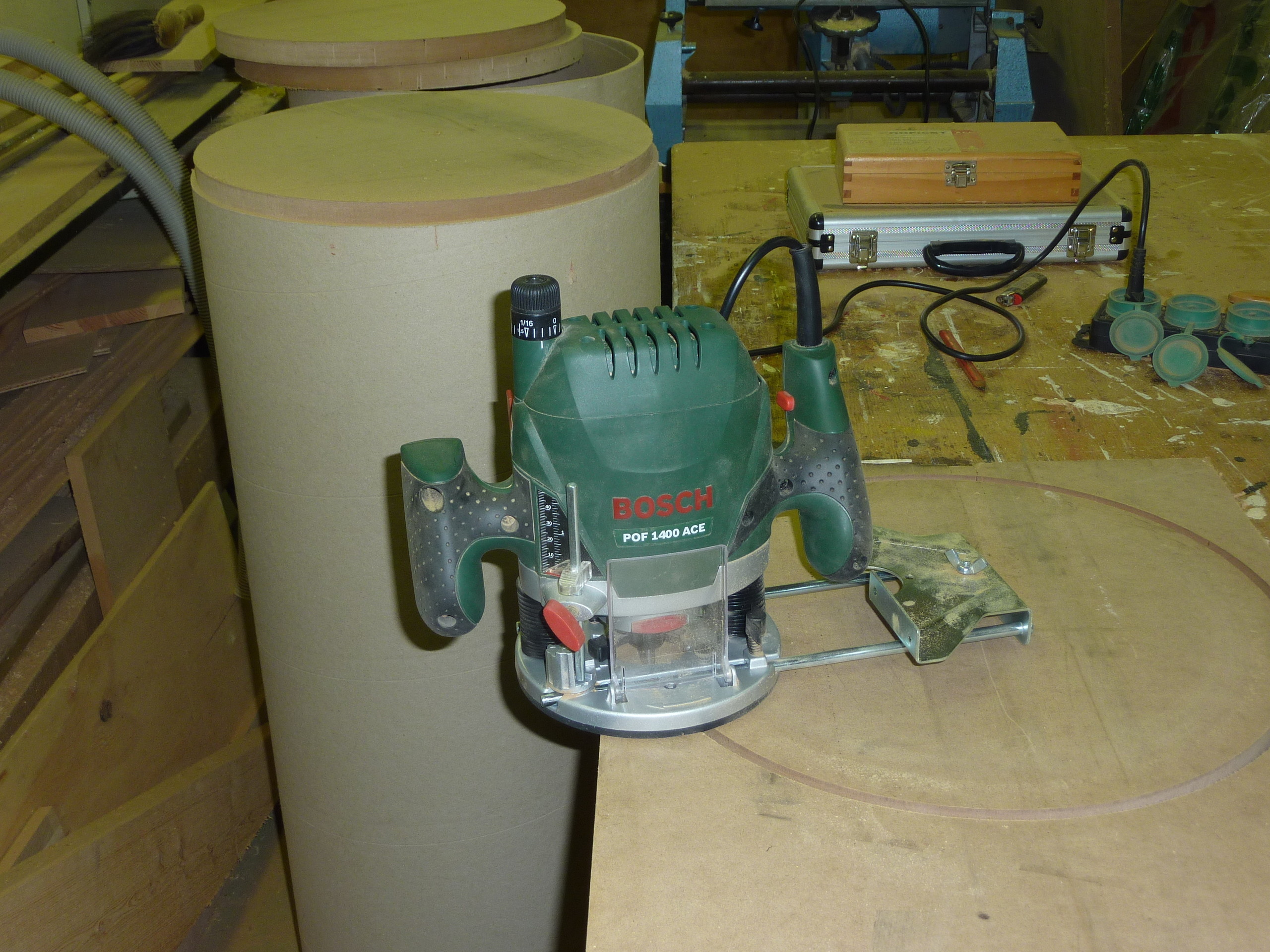

Baffel tillverkning!
Fixat baffel och fotplattan till båda subbarna, fräste ner elementet i baffel oxå...det går sakta framåt! Baselementet är tungt 6,3 kg med en helgjuten aluminium korg! (2012-09-30 22:06:36)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

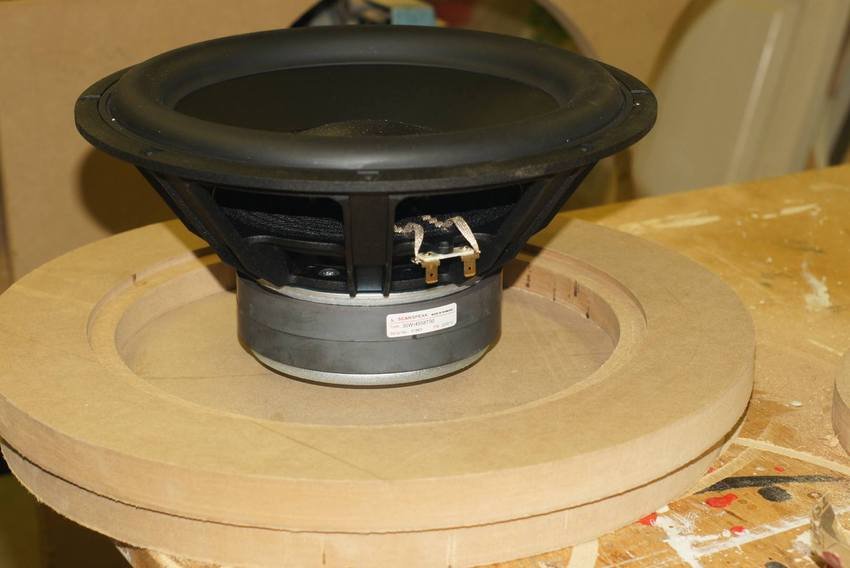

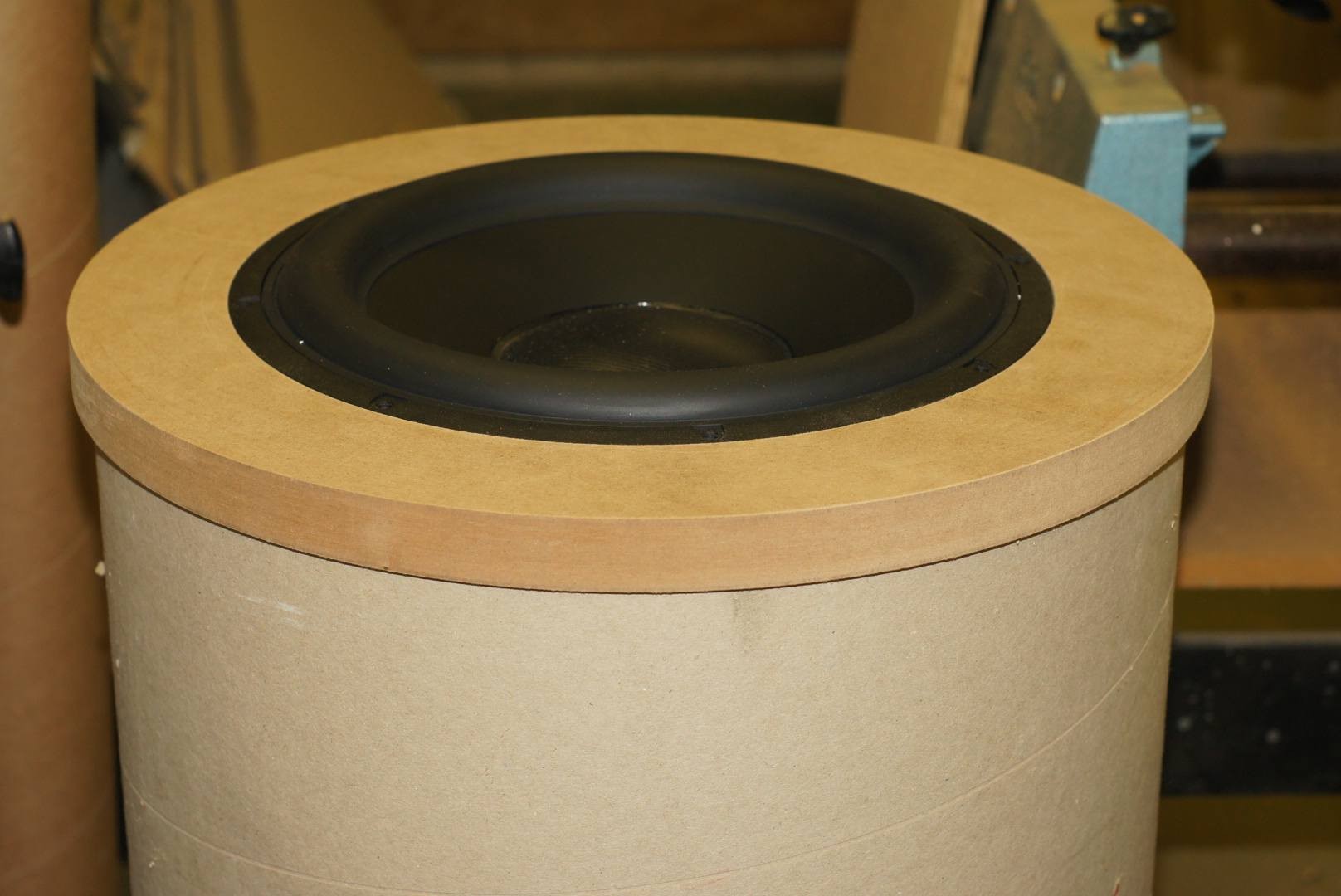

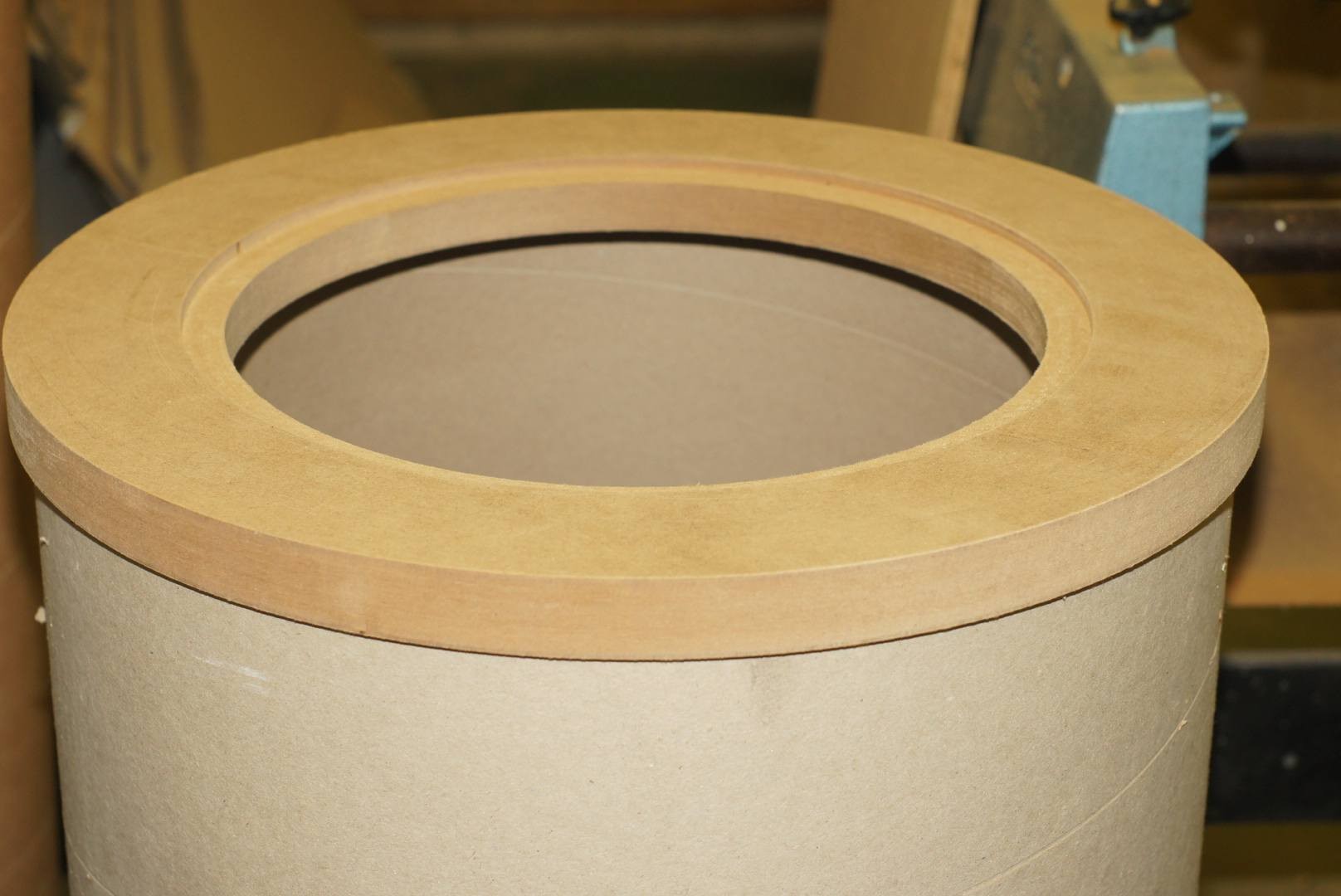

Baffel test!
Ville se hur det ser ut... skall limma på inner ringen sen när den är urfräst! (2012-09-30 22:09:13)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

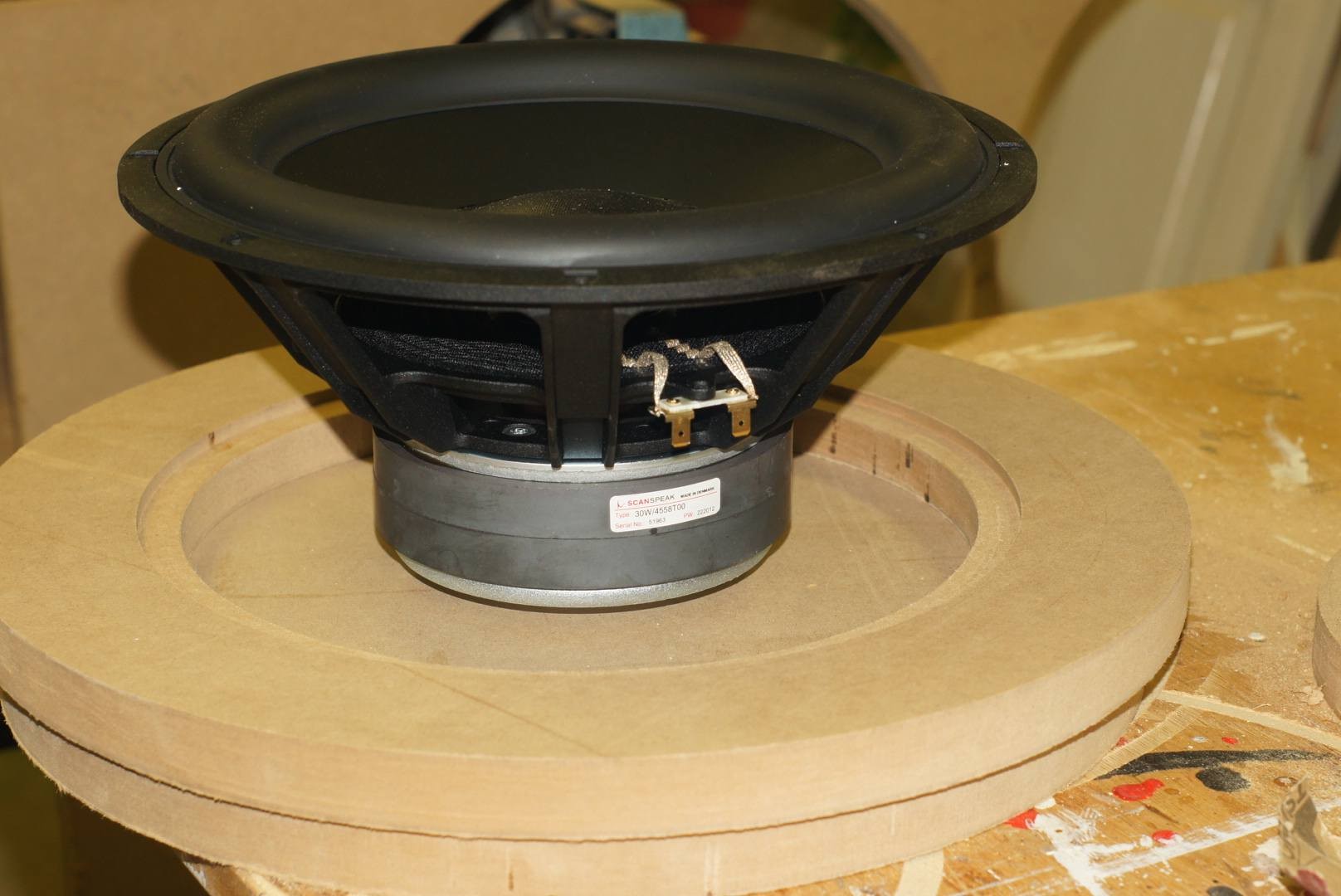

Passar perfekt!
Riktigt bra verkar detta bli... finns lite plats för anslutningar och ben bredvid elenmeten precis som jag önskade! (2012-09-30 22:11:14)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

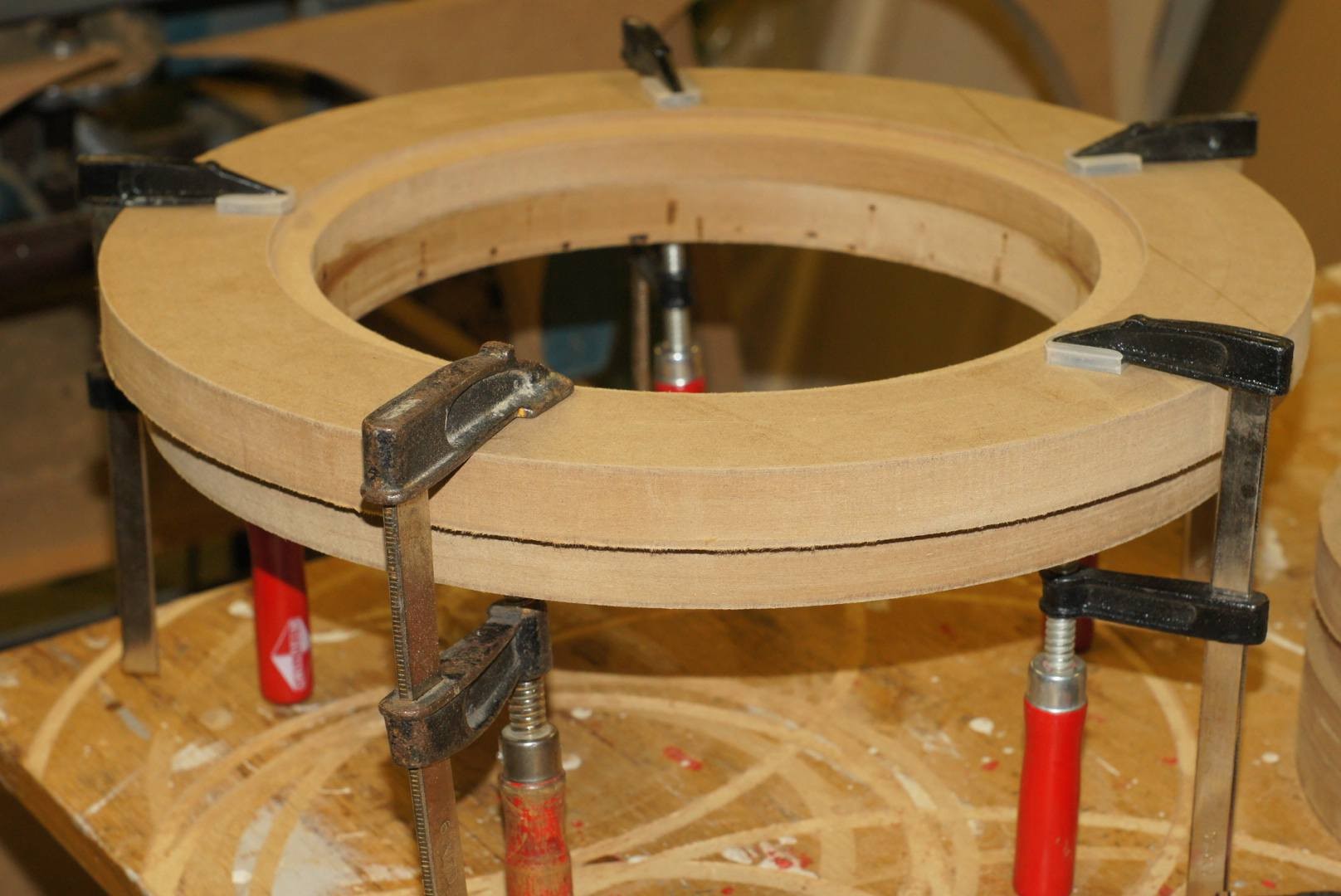

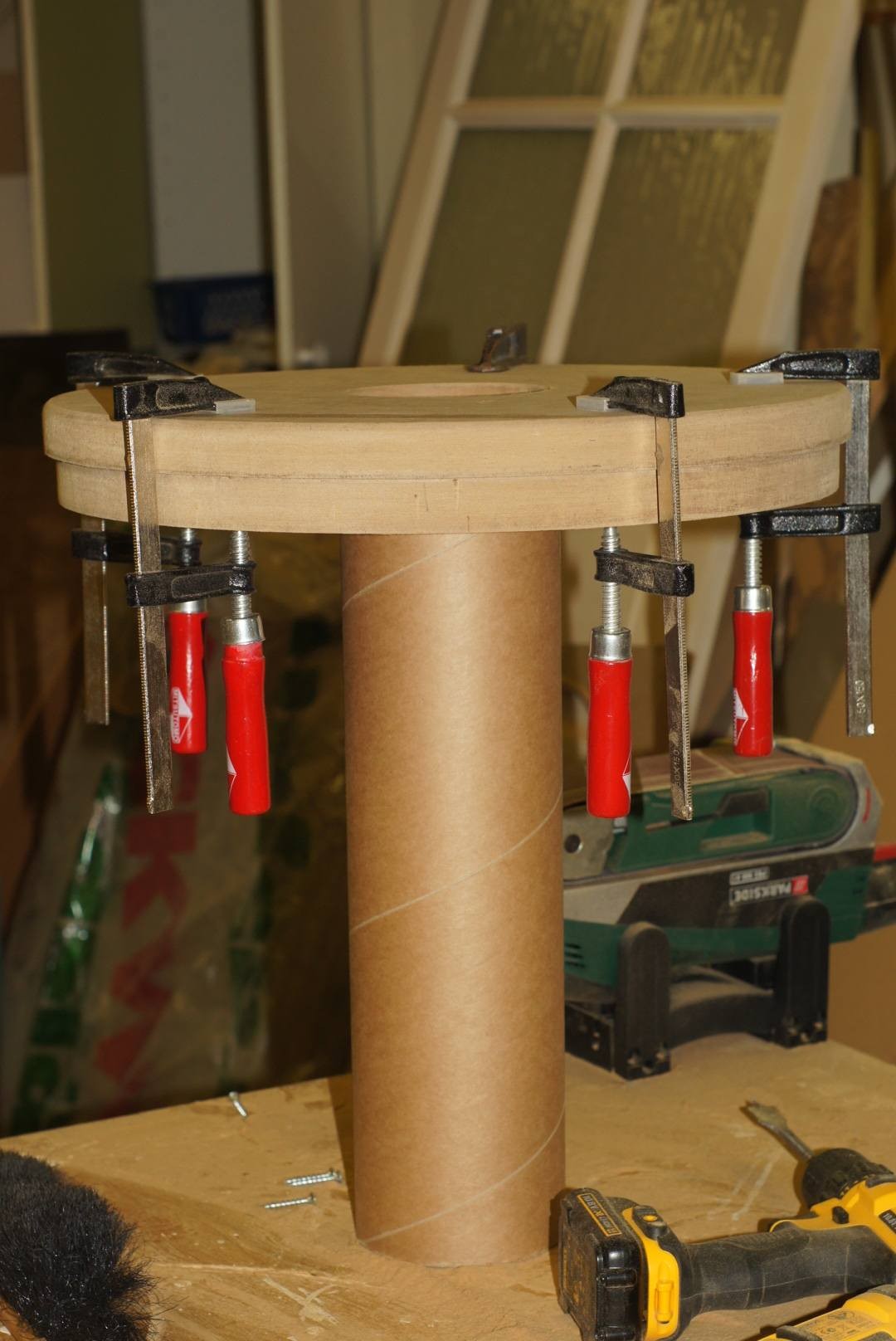

Limmar ihop till färdig baffel
Har nu limmat ihop 2 st färdiga bafflar. Baffel är nu 48 mm tjock! (2012-10-03 20:09:47)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

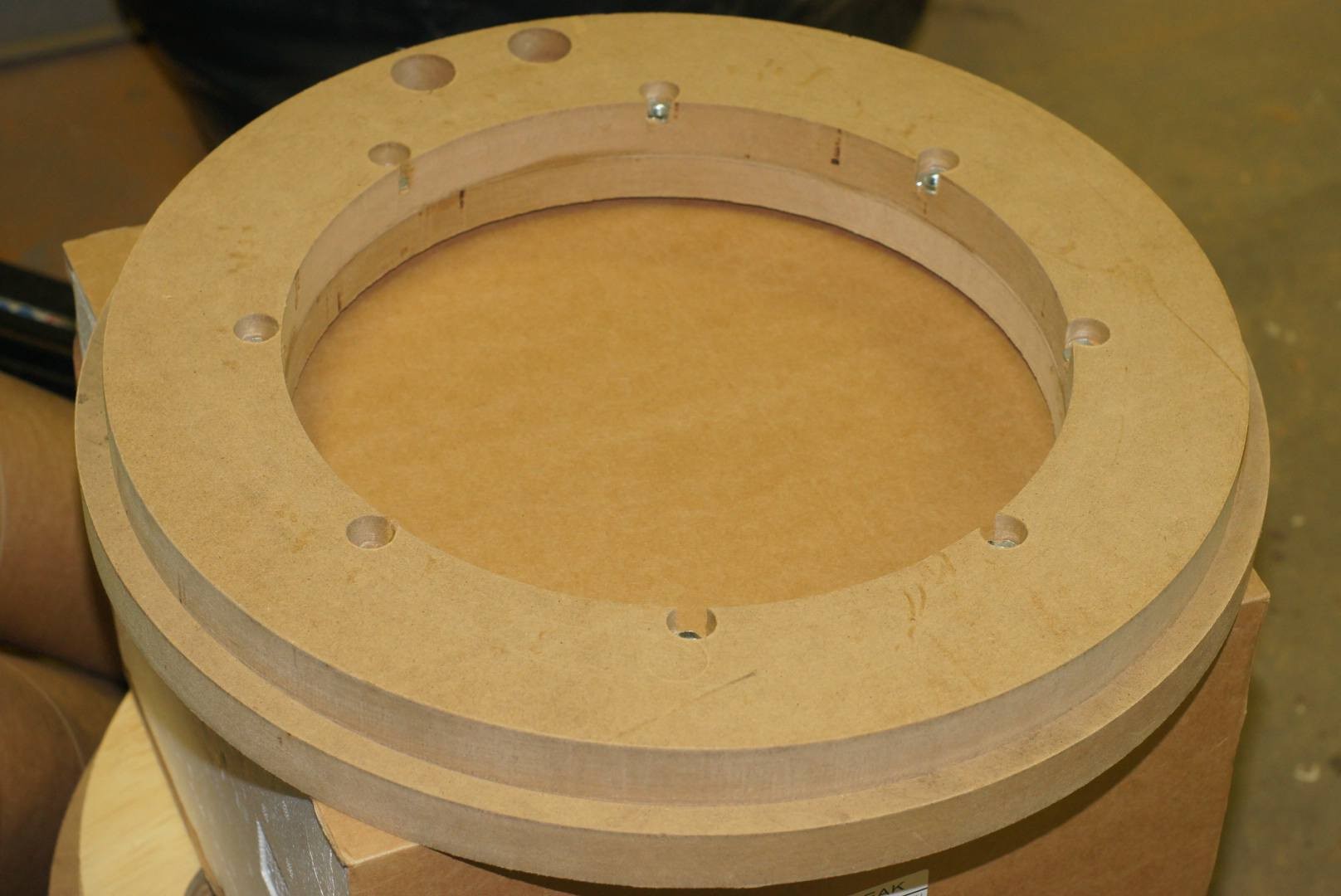

Mutterbeslag moterat
Har nu borrat och försänkt i baffel för islagsmuttrar och terminalerna! Mycket jobb blir det på dessa bitar. (2012-10-03 22:37:42)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

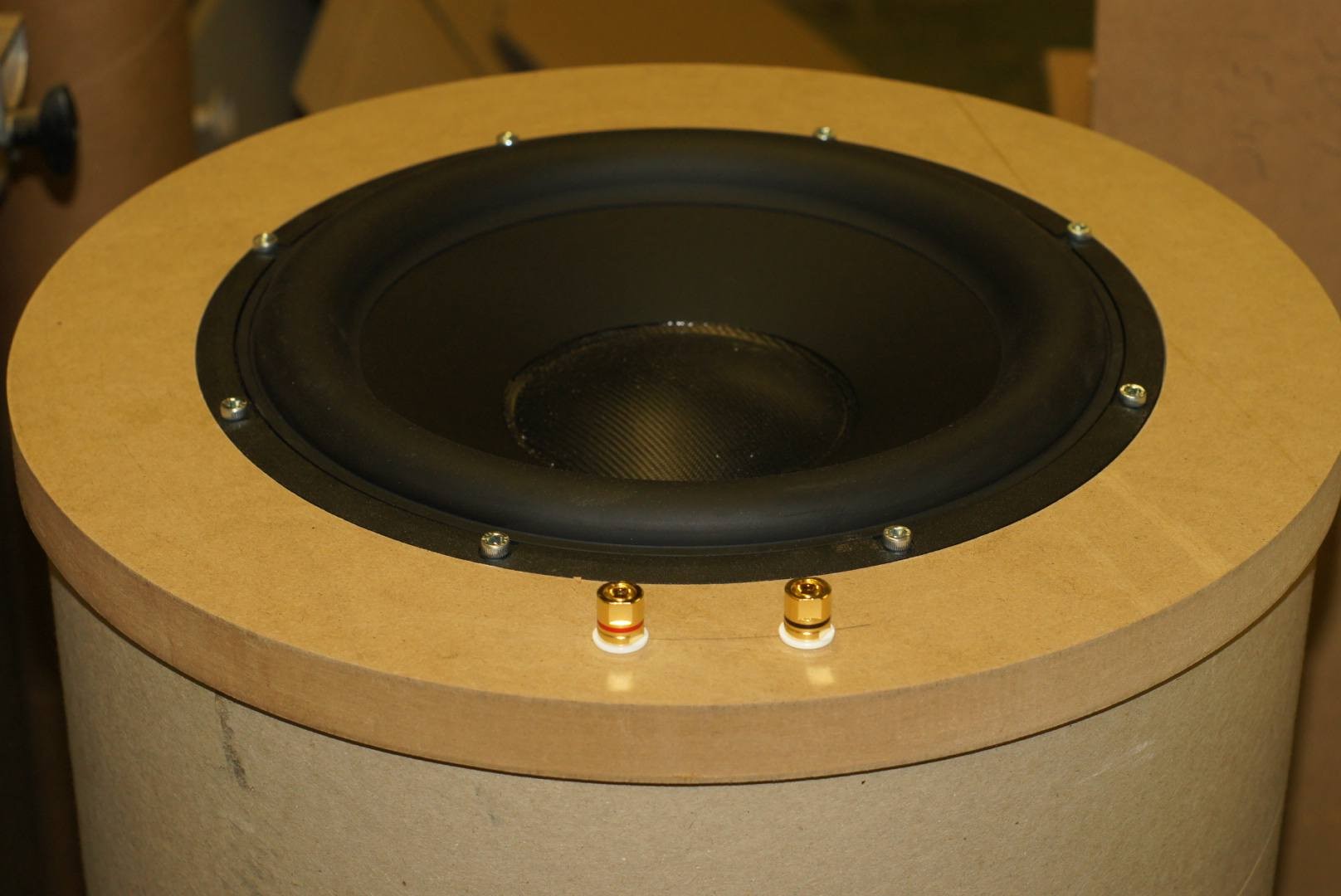

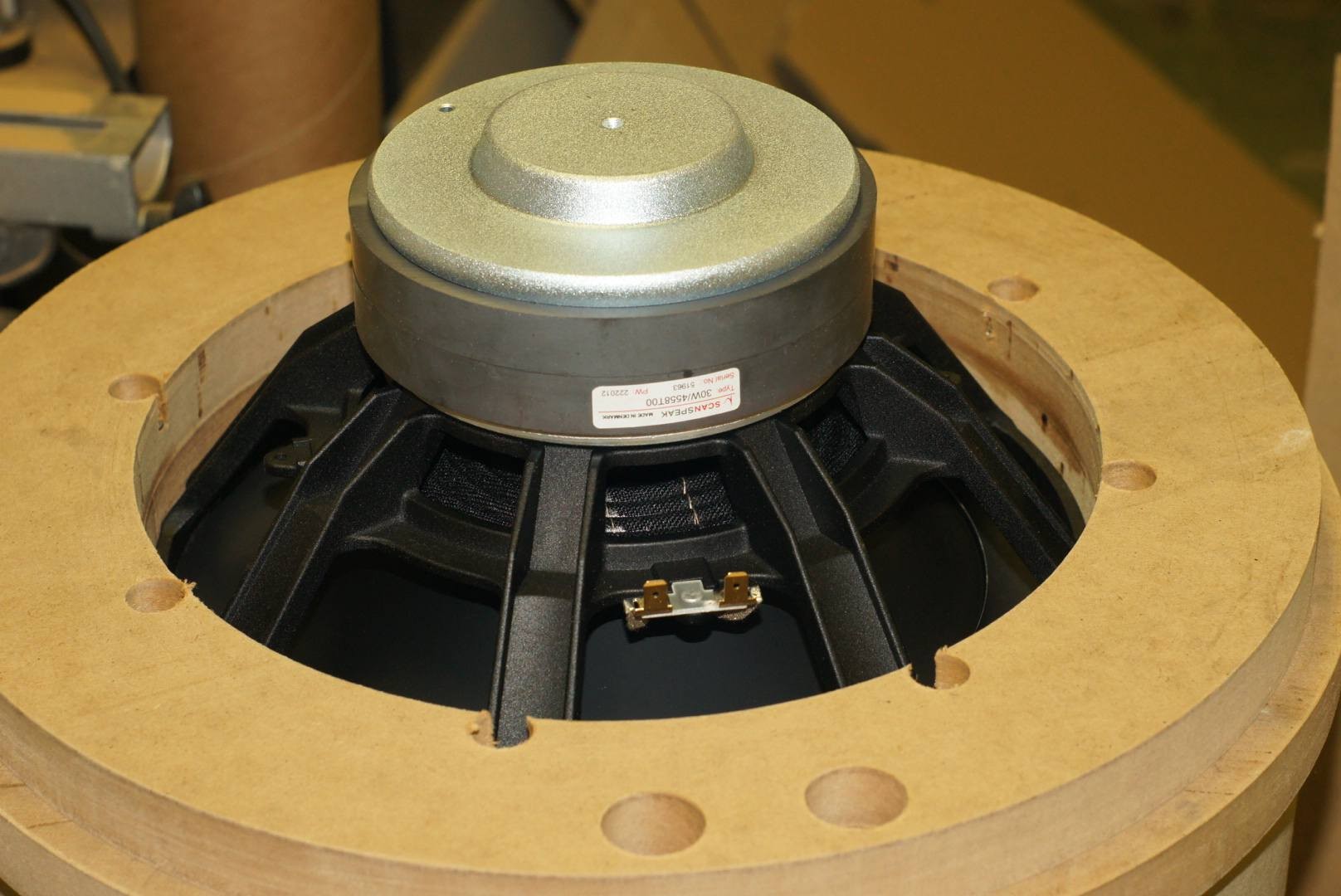

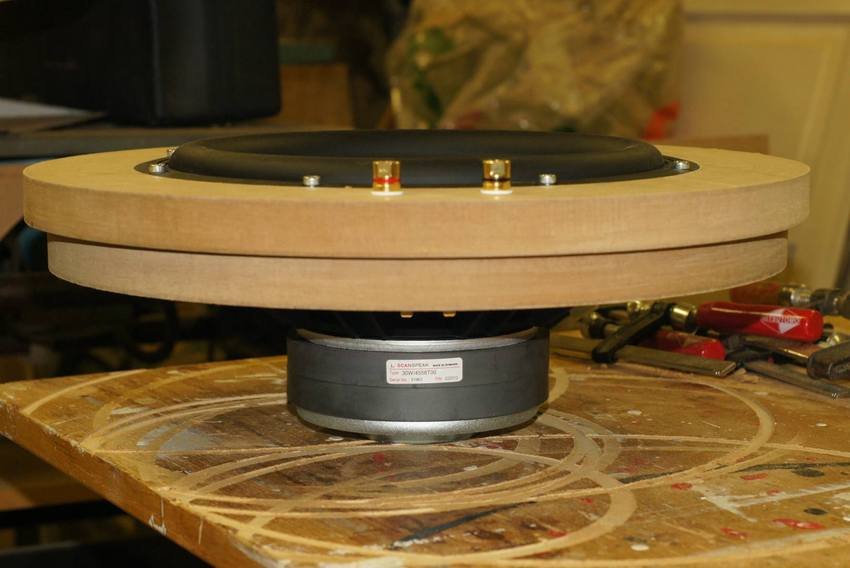

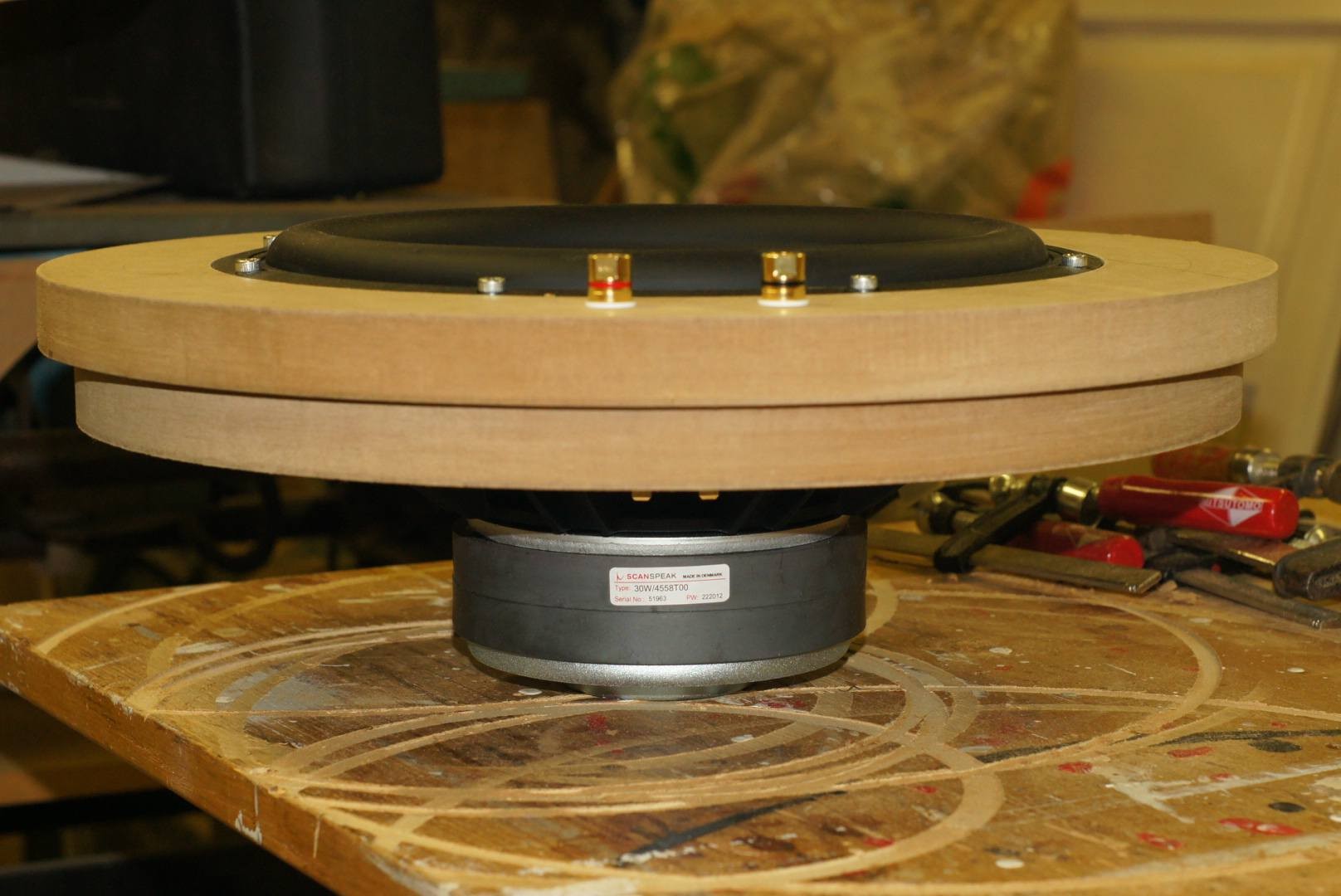

Test av elemetets montering.
Satte fast elementet i baffeln för att se passformen, terminalerna åkte på i rent test syfte oxå.. (2012-10-03 22:40:11)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Scanspeaks alu korg!
Det andas hyfssad kvalité detta sub element! Måste demontera allt för målningen..men testa är kul! (2012-10-03 22:42:41)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Snyggt blev det!
Eftersom det blev perfekt passform så är det dax att demontera allt och fundera på fötterna! Har även 2 toppplatttor kvar att göra... och all tråkig lackning, Nåja Rom byggde inte på en dag! (2012-10-03 22:44:54)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

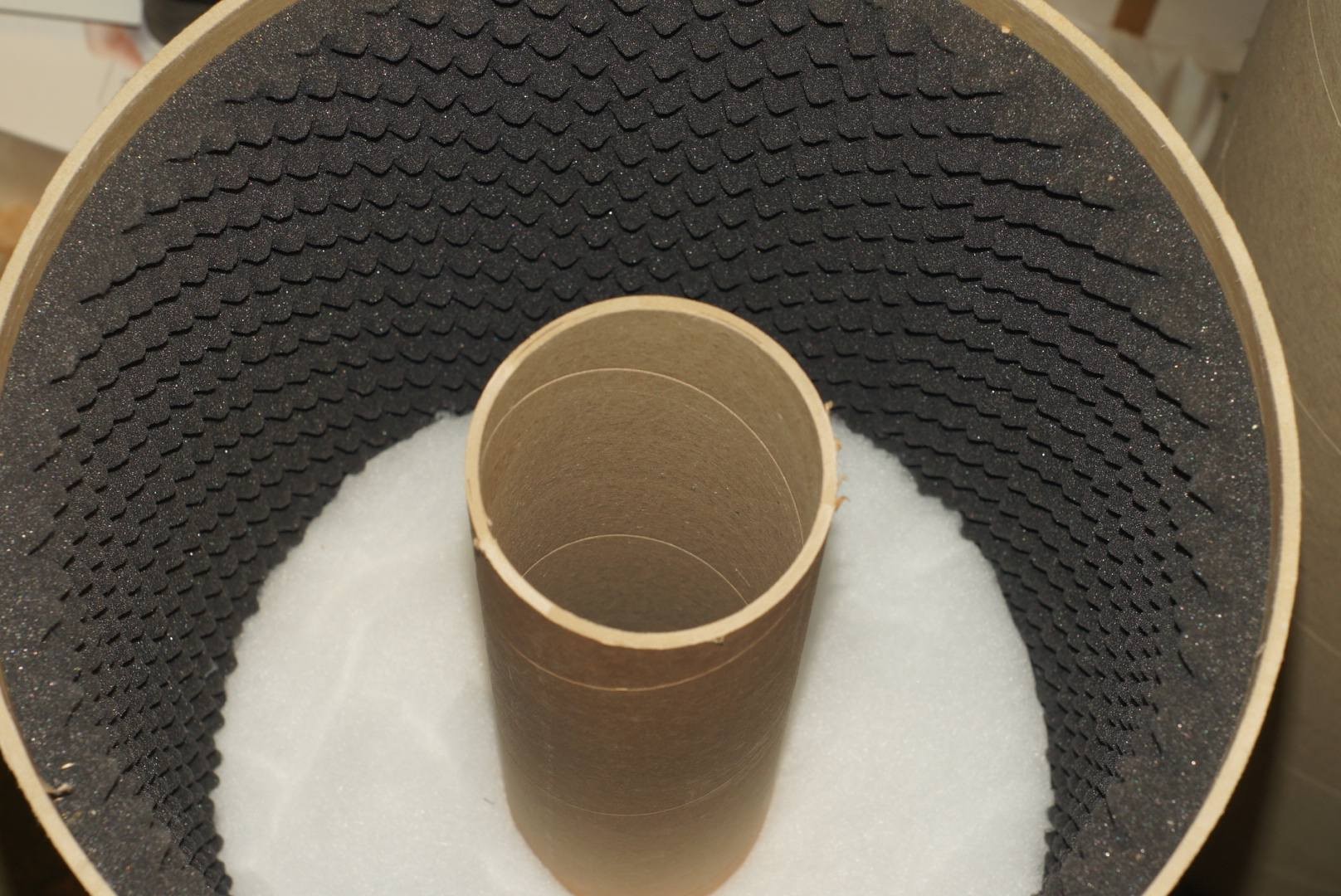

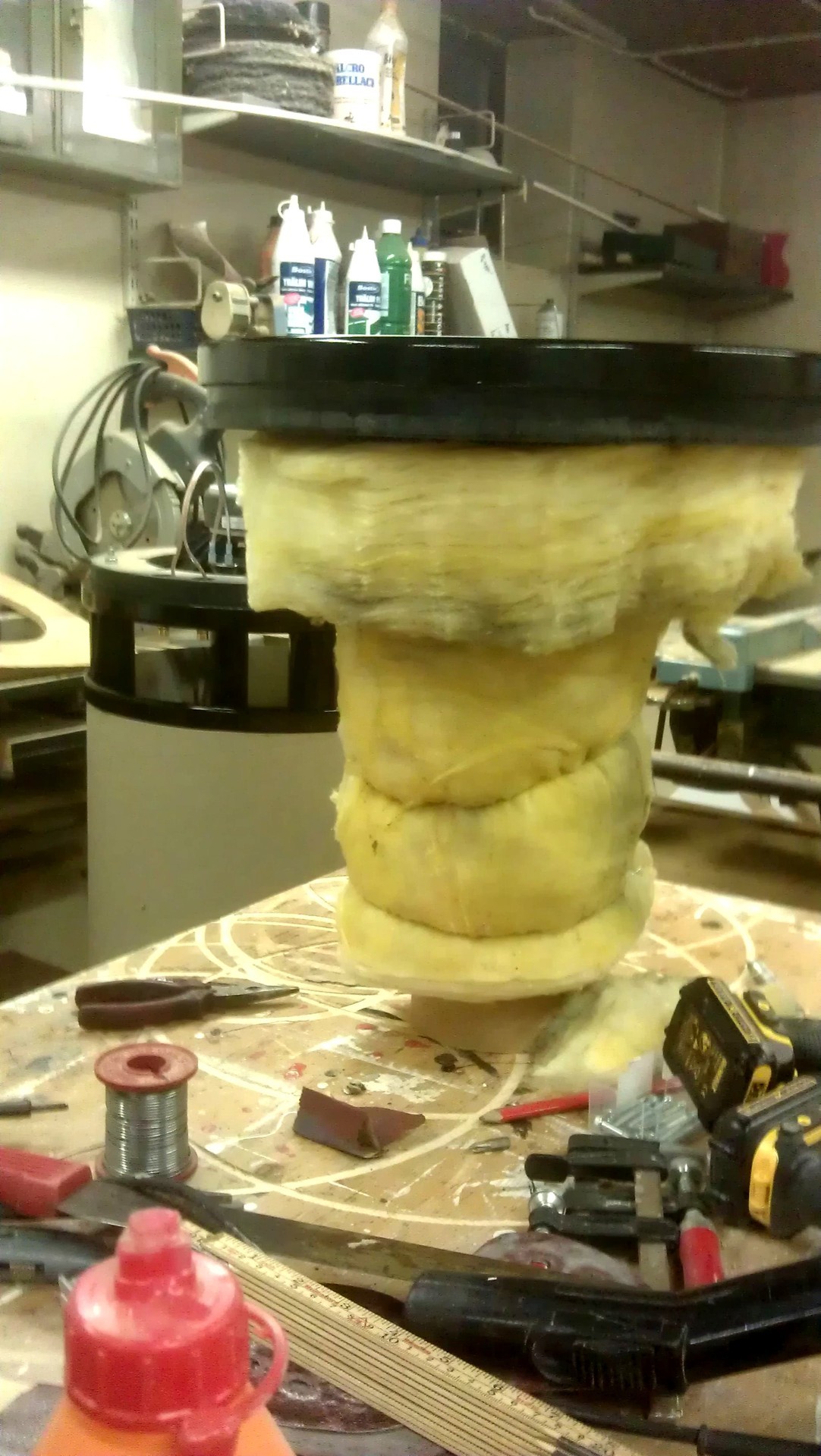

Innre dämpning påbörjad!
(2012-10-06 12:40:21)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

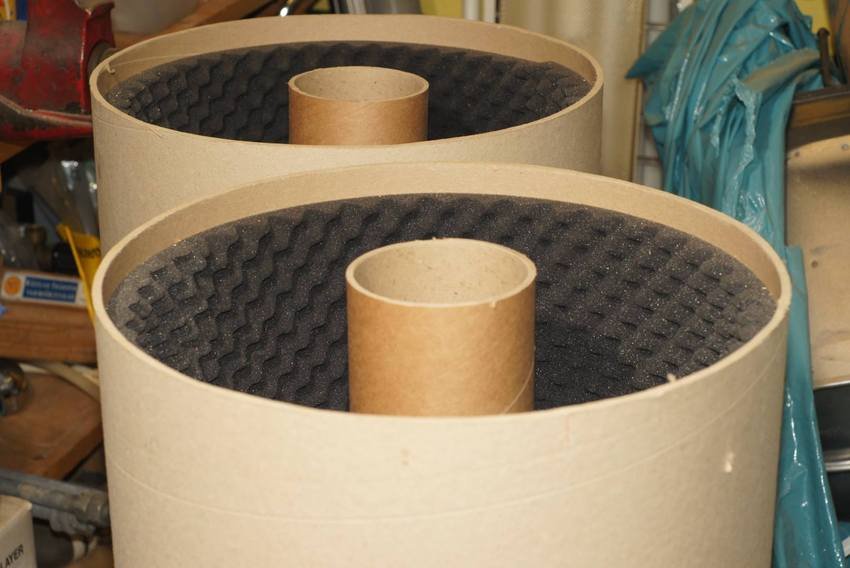

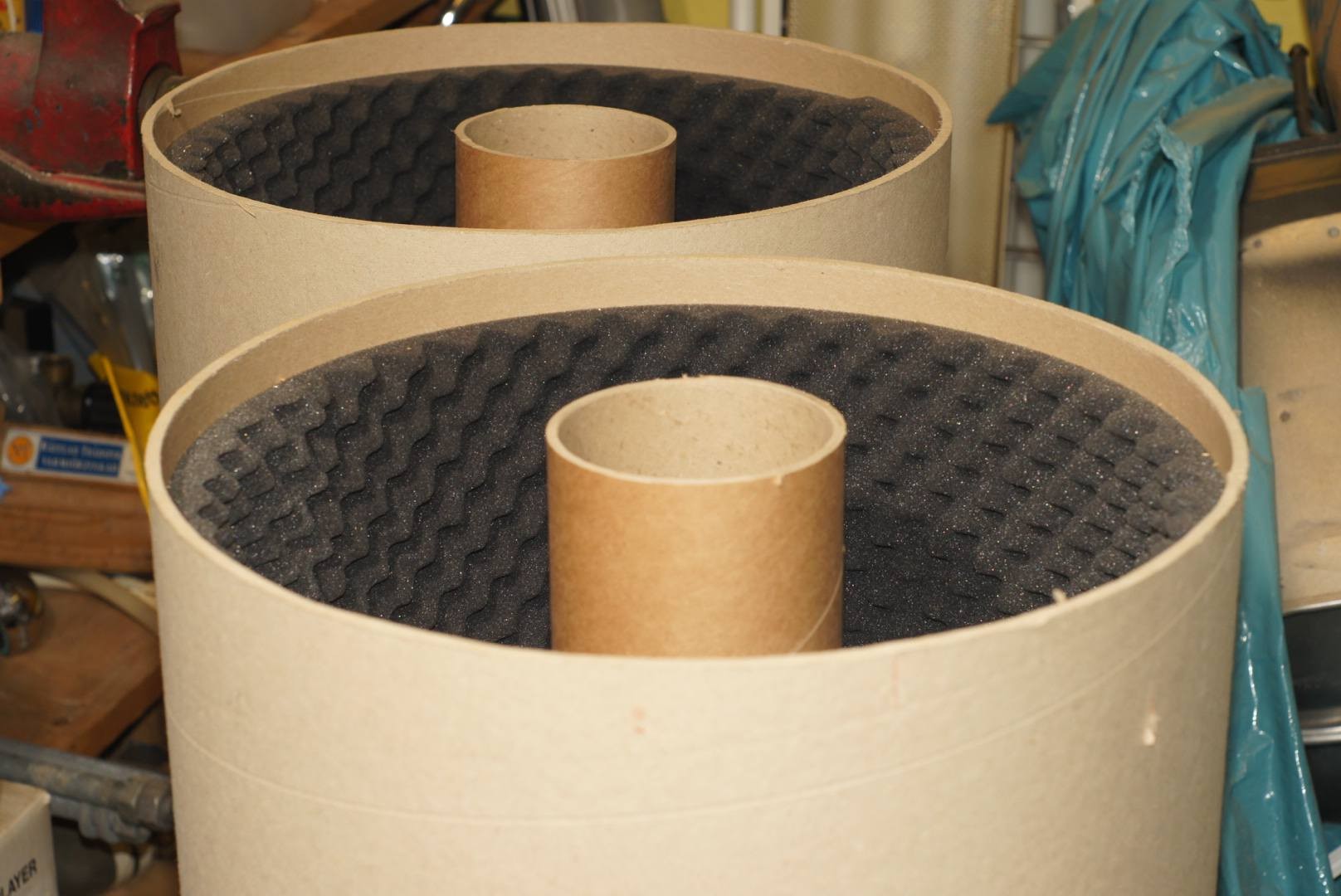

Båda subbarnas dämpning!
Har nu fixat de innre dämpningen på båda, Man får göra allt x 2 men det är lättare... om man skall ha 2 st! (2012-10-06 20:43:17)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

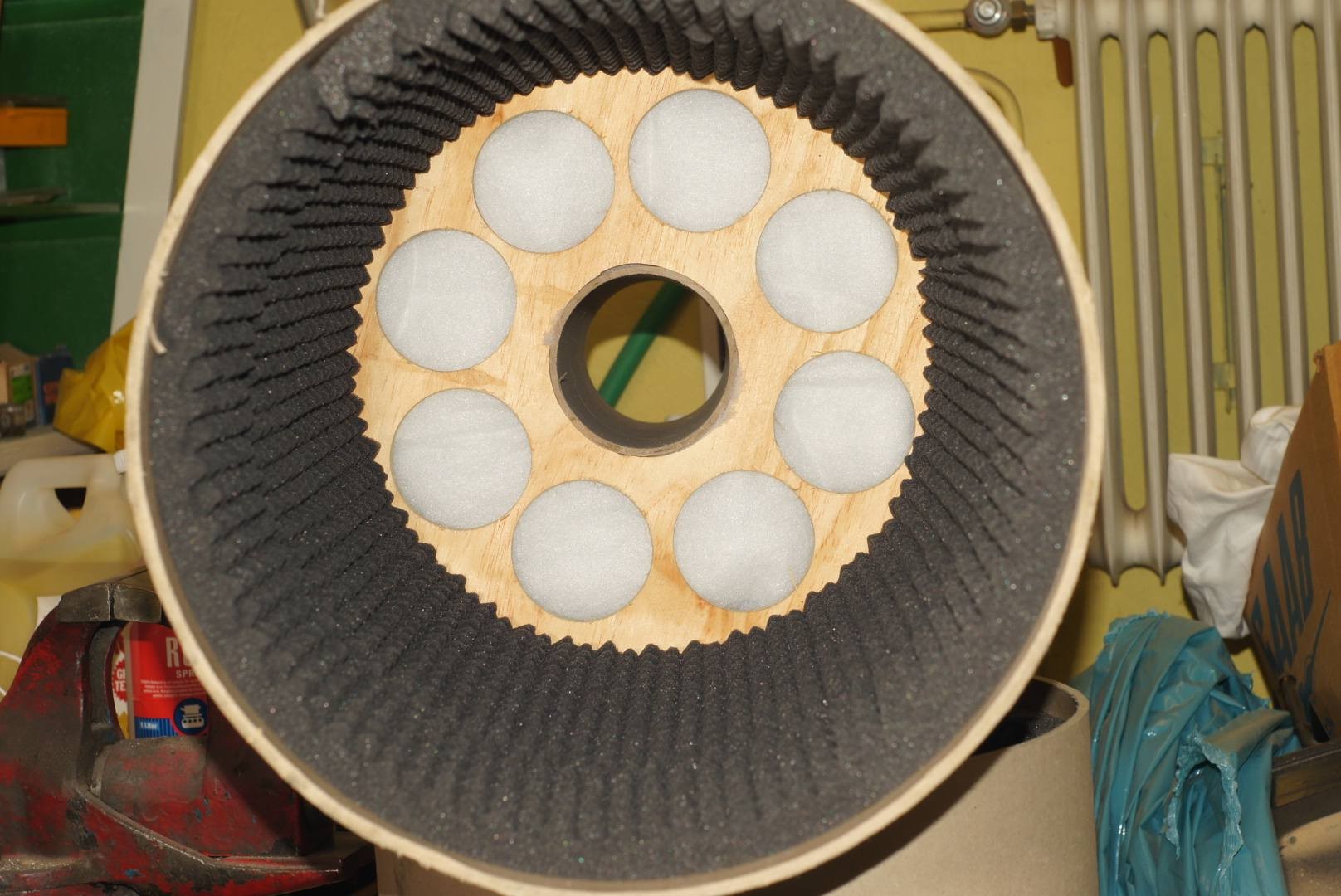

Botten bild!
Vyn är från botten där subbas elementet skall monteras! (2012-10-06 20:45:22)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

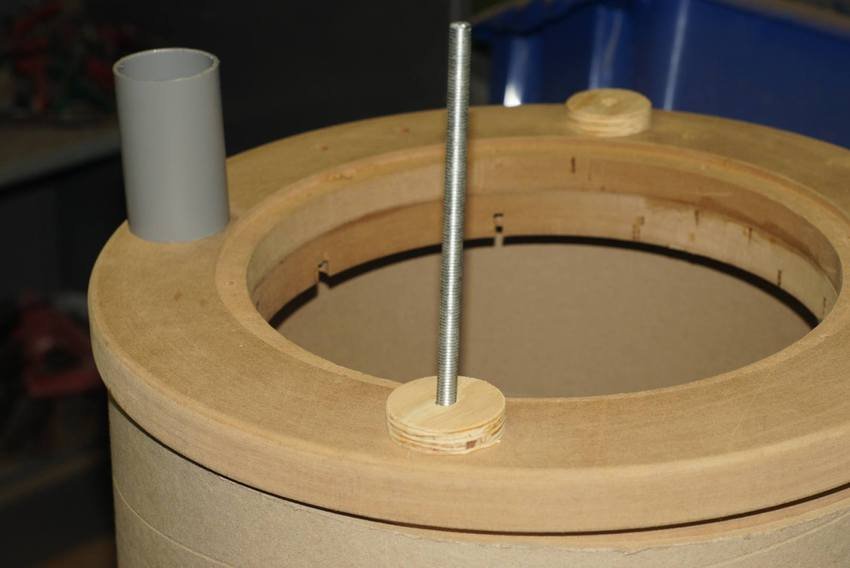

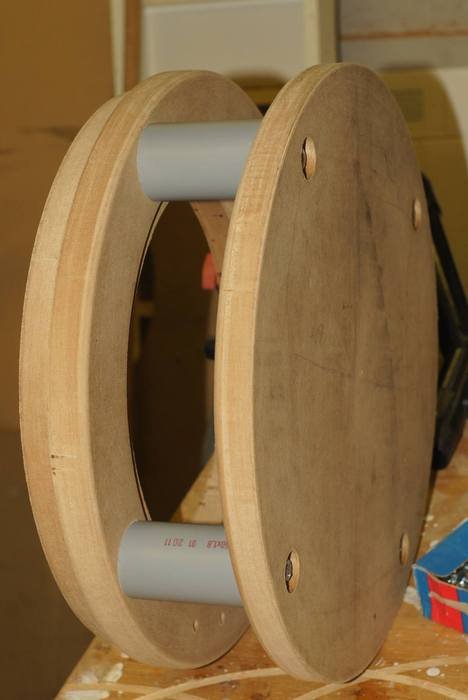

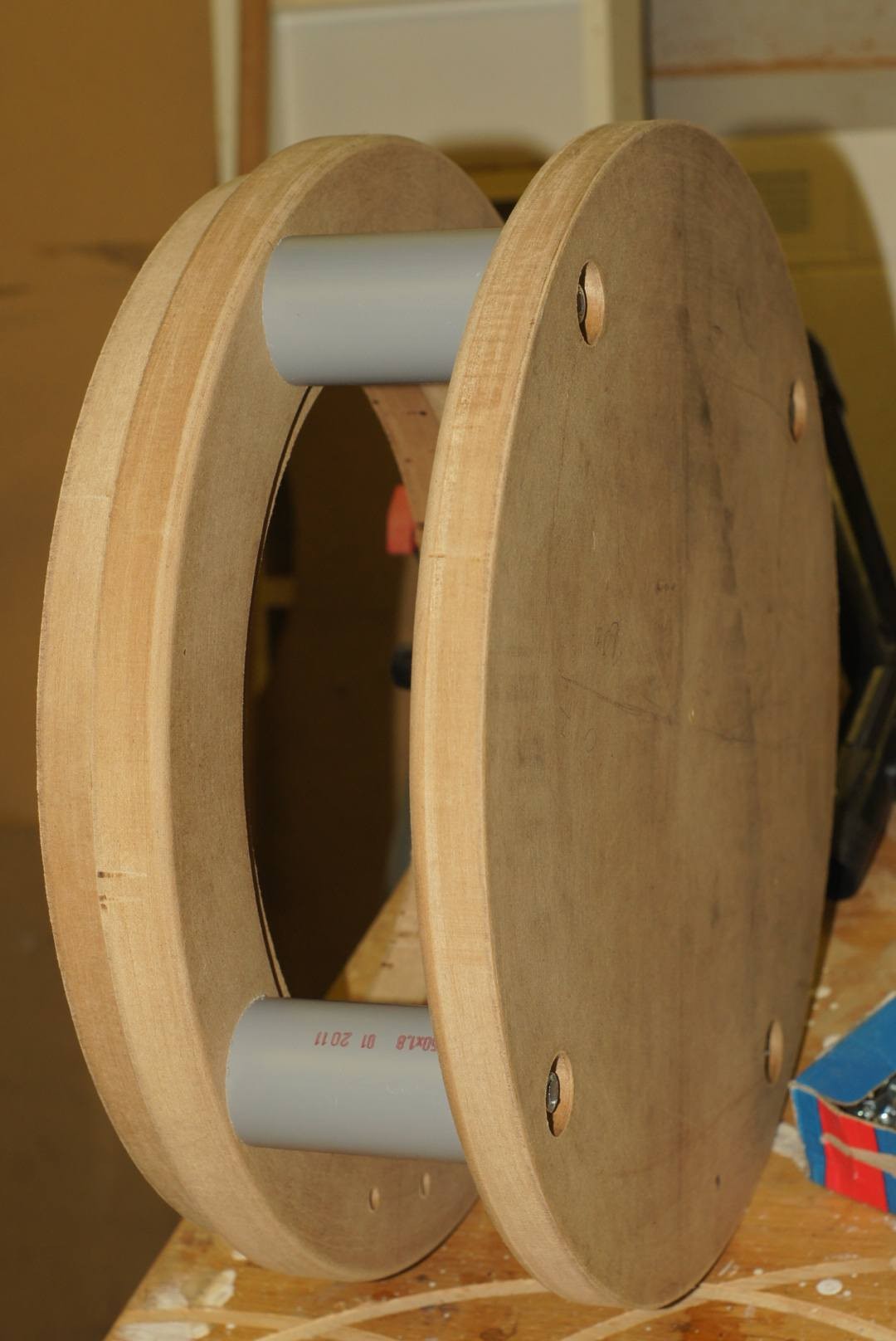

Distanser till botten!
Har nu fixat till mellandistanserna och måste testa, mellanrummet skall vara enligt all beräkningar på elementet nominela dim 8,1333333 mm nåja så exakt är svårt men 8,1 blev det! (2012-10-07 23:39:16)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

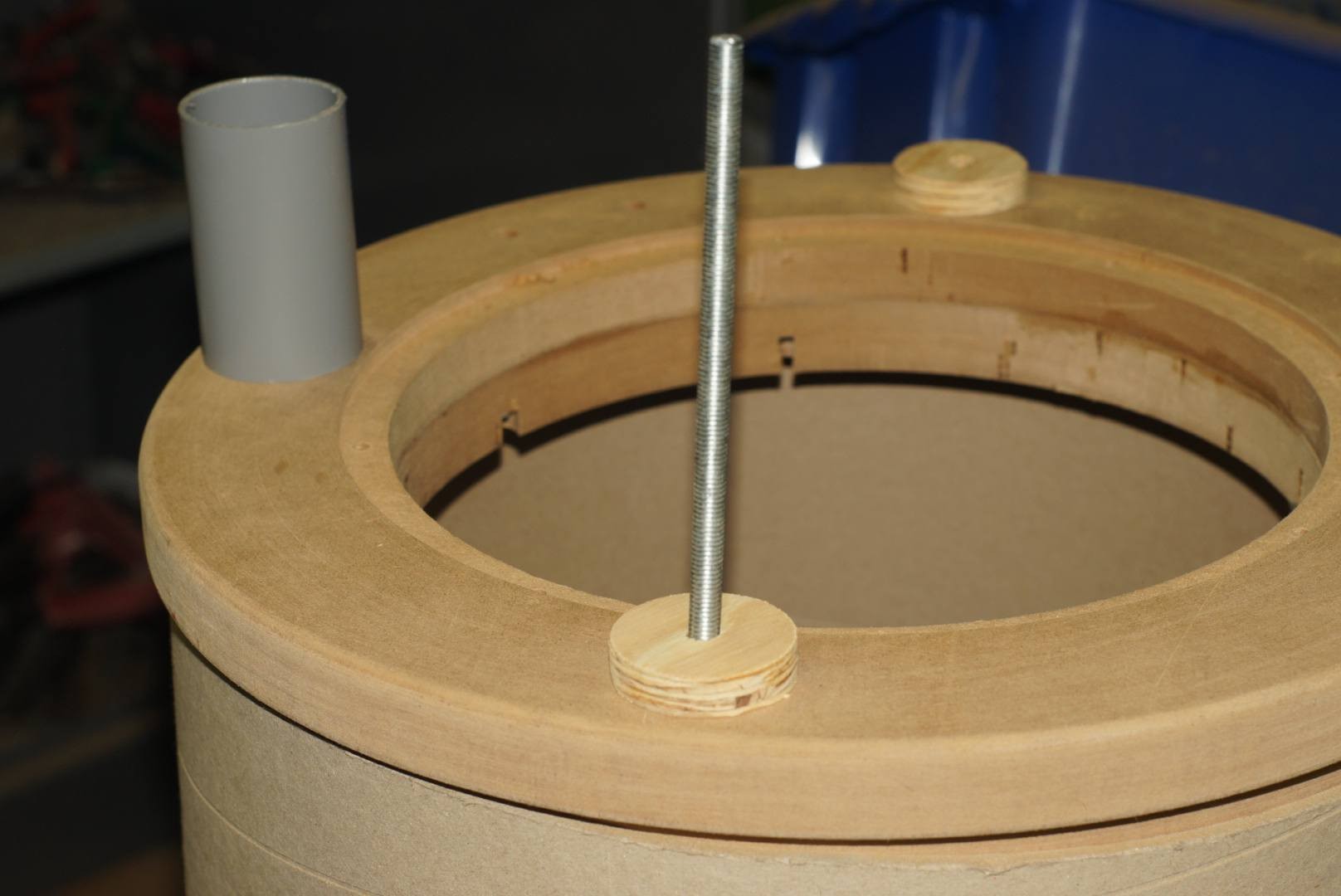

Ihopskruvad botten!
Blev till att försänka gängstångens infärstning oxå, så botten blir plan. Det blev som jag tänkt, ser nu att det kommer bli mer eller mindre en exakt kopia på SVS Legato pkt:et (2012-10-07 23:42:07)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

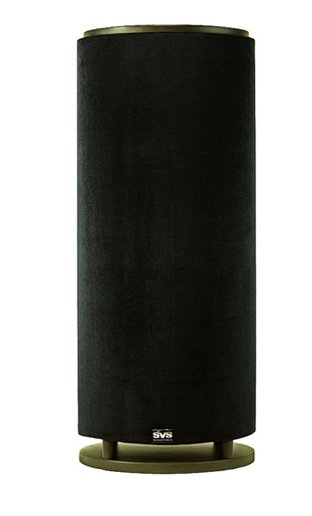

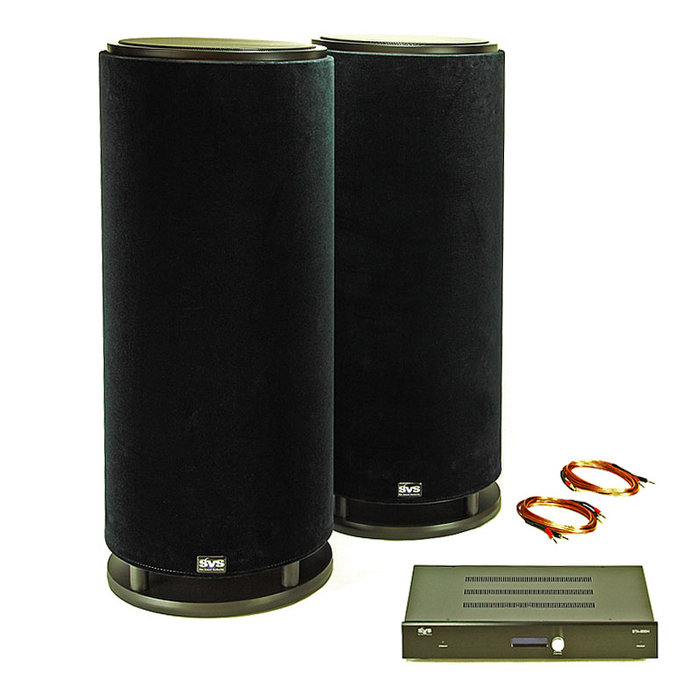

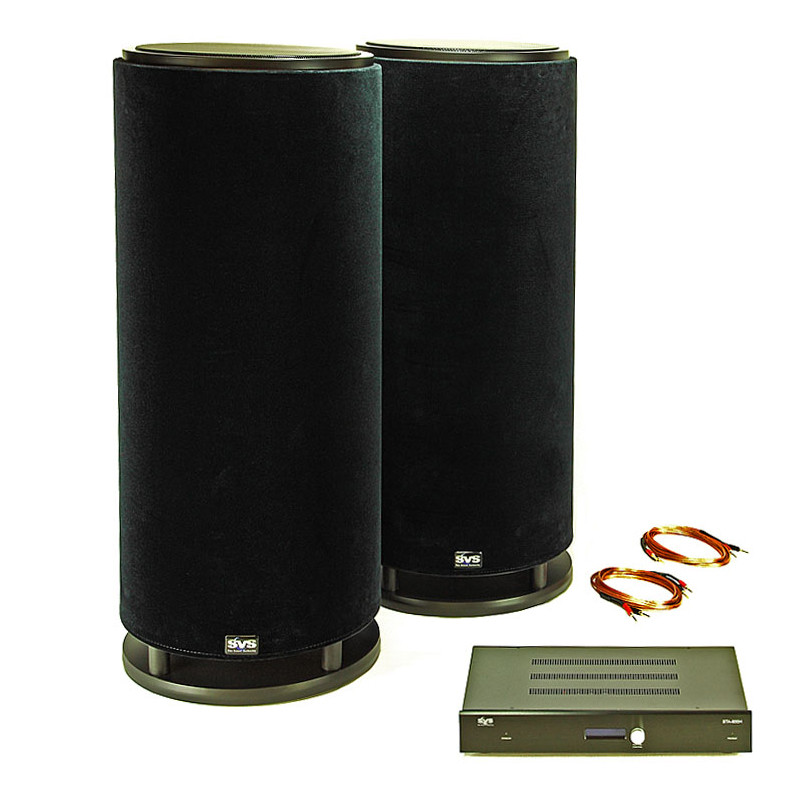

SVS Legato pkt
Troligen kommer det bli snarlikt detta pkt när det är klart... :-)
Och det är inte helt fel..i mitt tycke!
(2012-10-07 23:51:37)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Toppen limmas
Sista toppen limmas ihop, nu är nästan alla bitar klara! (2012-10-15 19:35:35)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

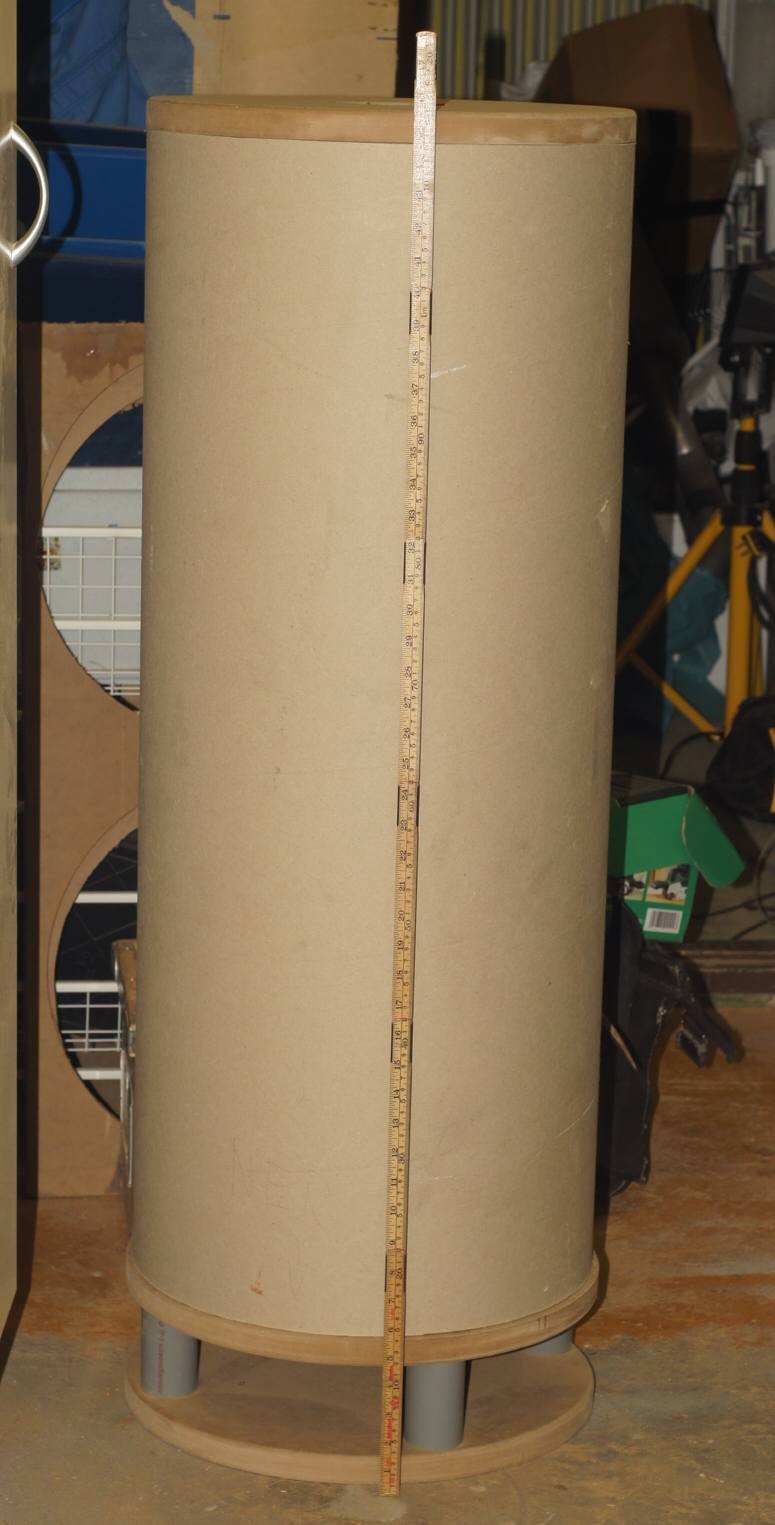

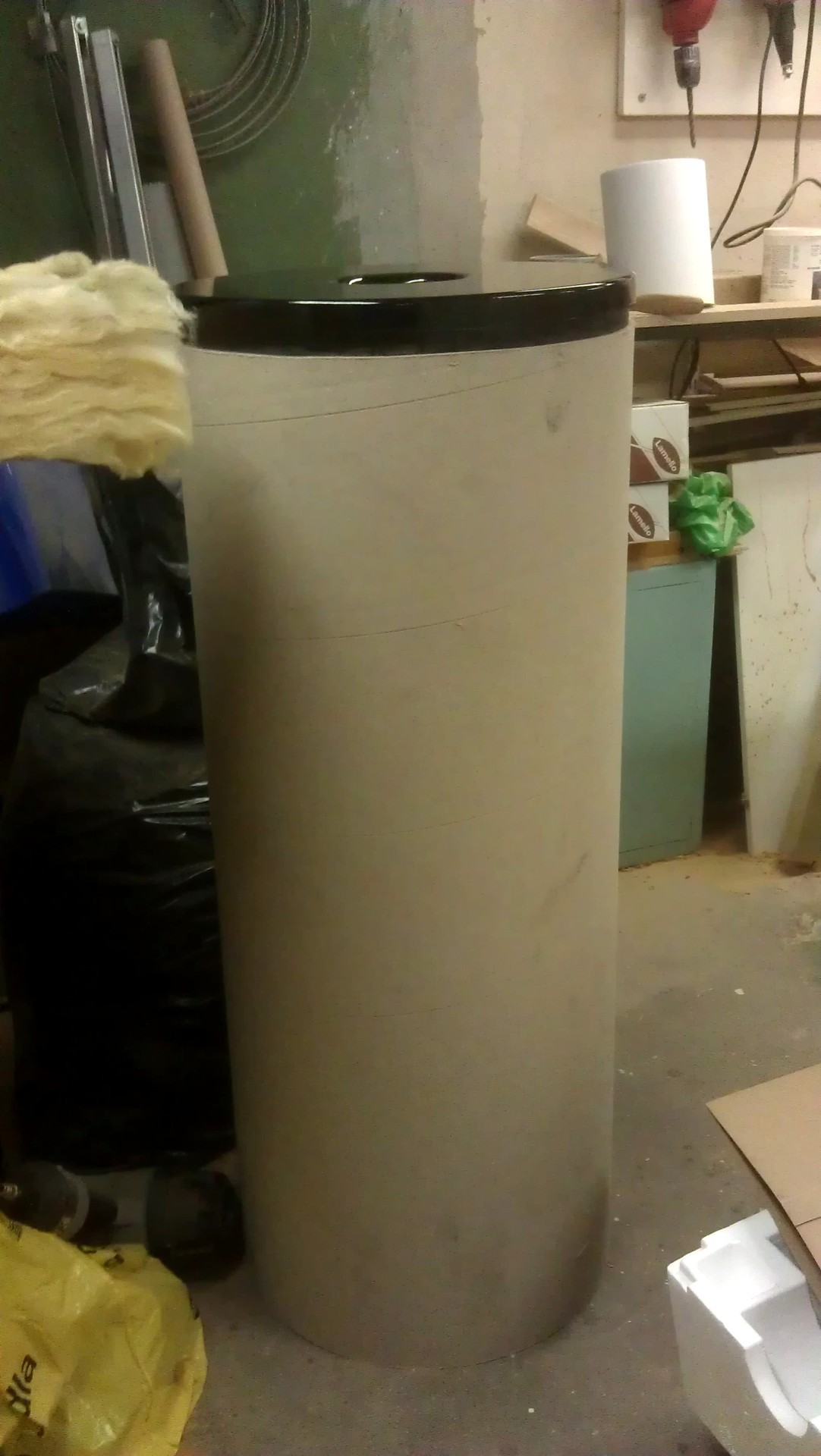

Ett test...
Ställde ihop en subb i test syfte..nyfiken på hur det kommer se ut och det blev en stilig pjäs på 116 cm hög, något högre än Legato pkt... nu är det ju all putsning, spackling samt lack kvar, tur det bara är toppen och botten som skall lackas! (2012-10-15 19:46:11)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

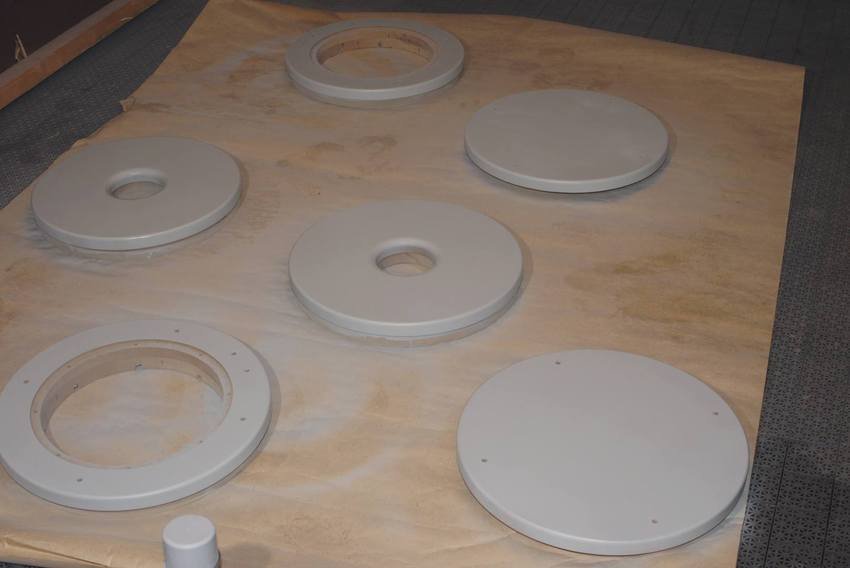

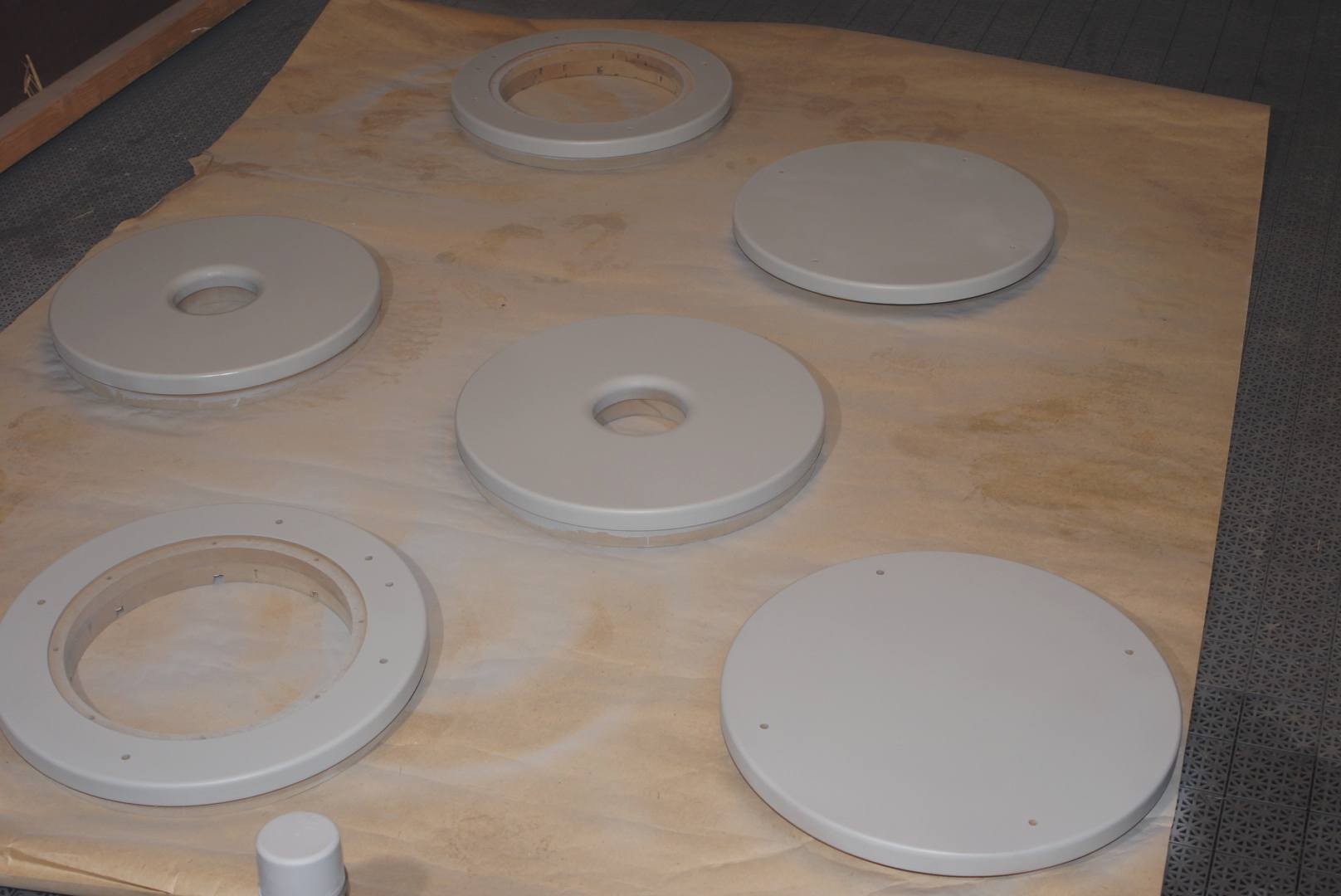

Slipat och grundat
Slipat och slipat och åter slipat.. men blir ändå inte riktigt nöjd! Fick ge mig och grundmåla allt. Troligen blir det till att spackla mera och silpa igen! (2012-10-17 21:41:50)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

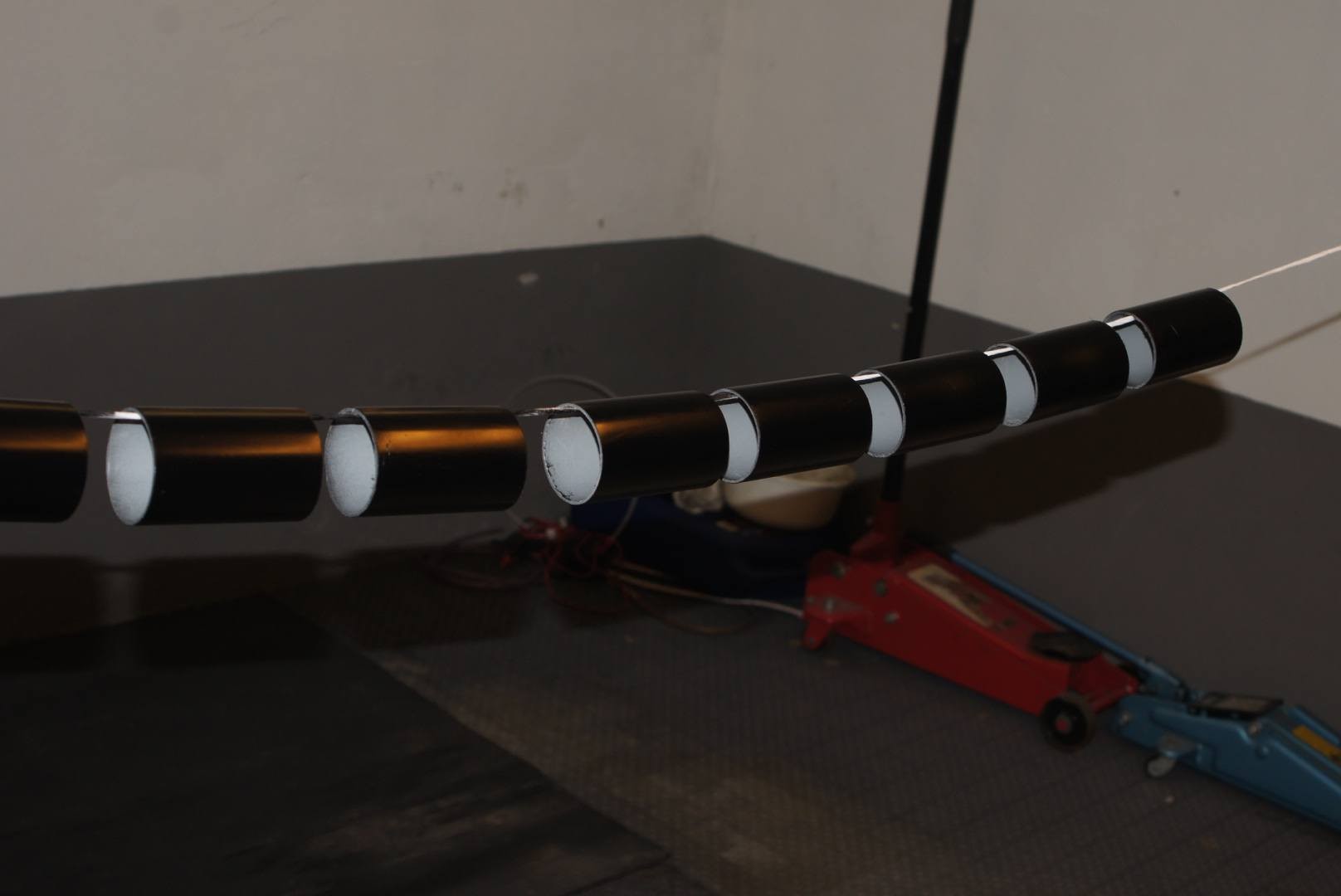

Ben Lackade!
Lackade alla 8 benen en första gång i kväll! (2012-10-18 20:46:57)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

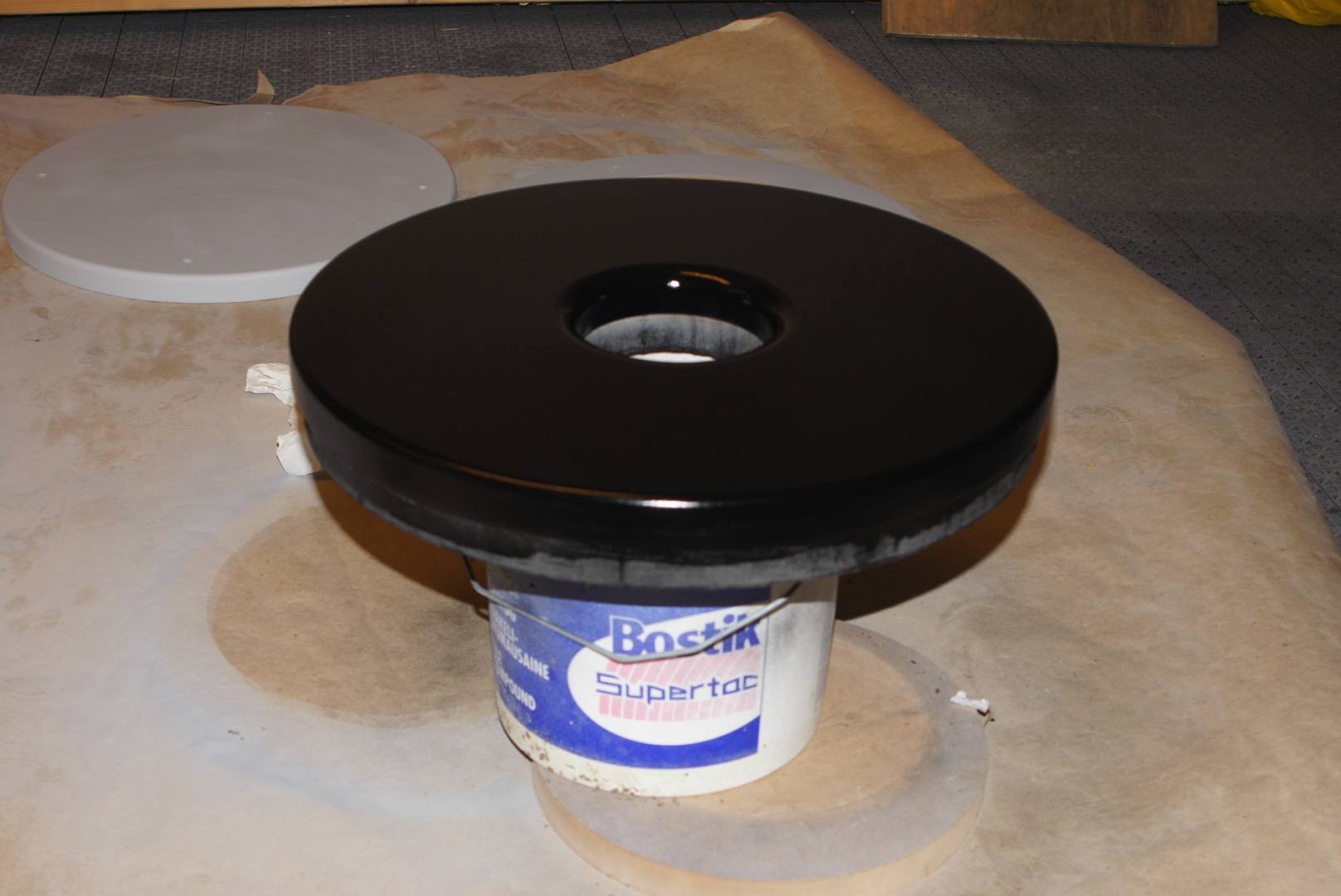

Lackat toppen!
Tyvärr så är det ju så att svart avslöjar allt som man ej gjort riktigt, blev inte bra.. utan får spackla mera och lacka om... blev ej nöjd.. :-( (2012-10-18 22:26:59)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

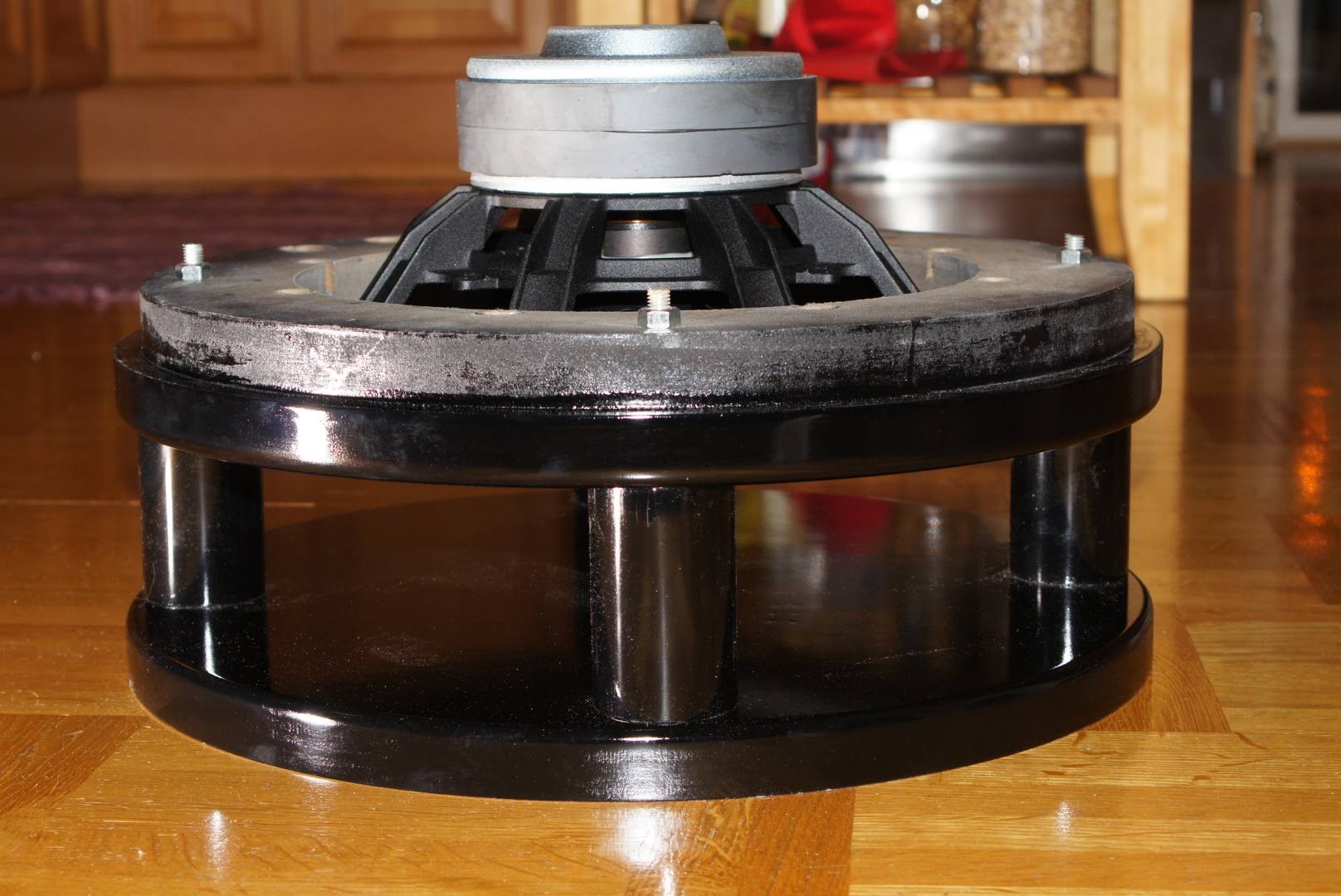

Första bottendelen ihopmonterad!
Dammig men nu är den första ihopsatt i allafall, alla bitar passa som de var fabriks tillverkade :-).
Hoppas få ihop allt till helgen! (2012-10-24 22:54:42)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

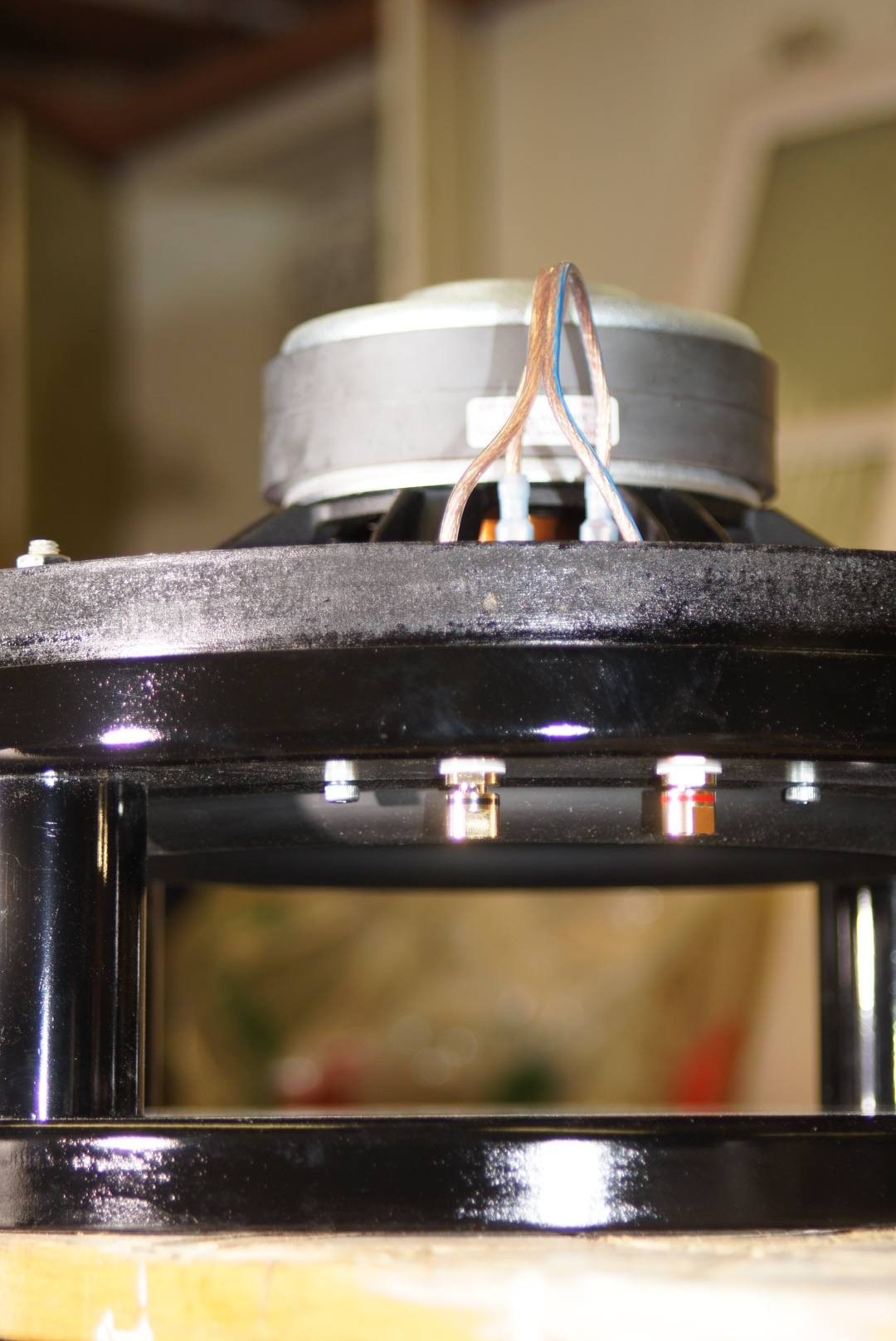

Montera terminalerna!
Fick ta fram lödkolven i väntan på att lacken skall torka på de andra delarna! Så nu är första modulen klart för rörmontage! (2012-10-24 23:05:03)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

1St Topp och andra botten klar!
Monterat basreflexröret och mera dämpning på första burken! (2012-10-26 08:53:54)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Påbörjat ihopsättningen!
Nu känns det bra i kroppen för nu börjar det ta lite form... (2012-10-26 10:01:47)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

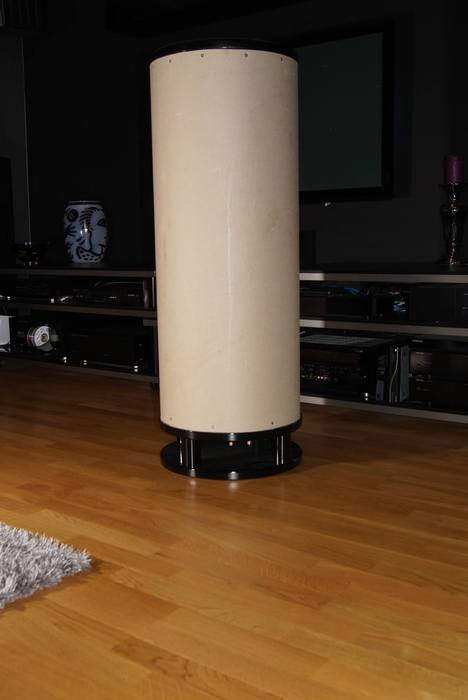

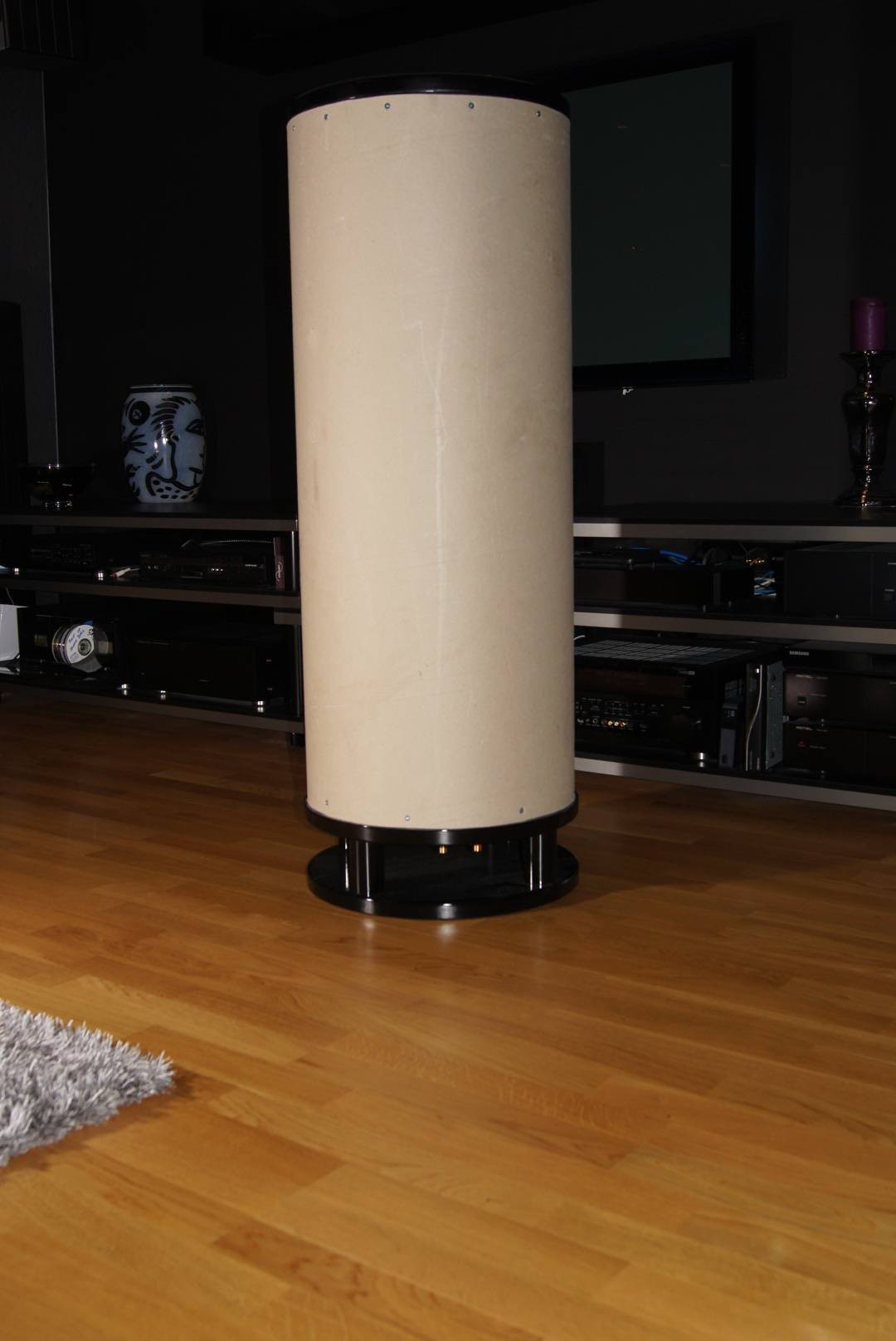

En monterad!
Har monterat ihop en klart och nu skall den kläs! (2012-10-27 19:16:15)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Inuke 3000 dsp!
Har nu testspelat lite och det låter fruktansvärt bra! Har här tagit av locket på Inuke 3000 DSP jag mäter lite temperatur för att ha en referns efter ombyggnada av Inuken, skall ju byta fläkten.

Googel translation: Inuke 3000 DSP fan swap.
Have now test played a bit and it sounds awfully good! Here has taken the lid off Inuke 3000 DSP, I measure the temperature a bit to have a referns after the rebuilding of Inuken, are supposed to replace the fan. (2012-10-27 19:18:09)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

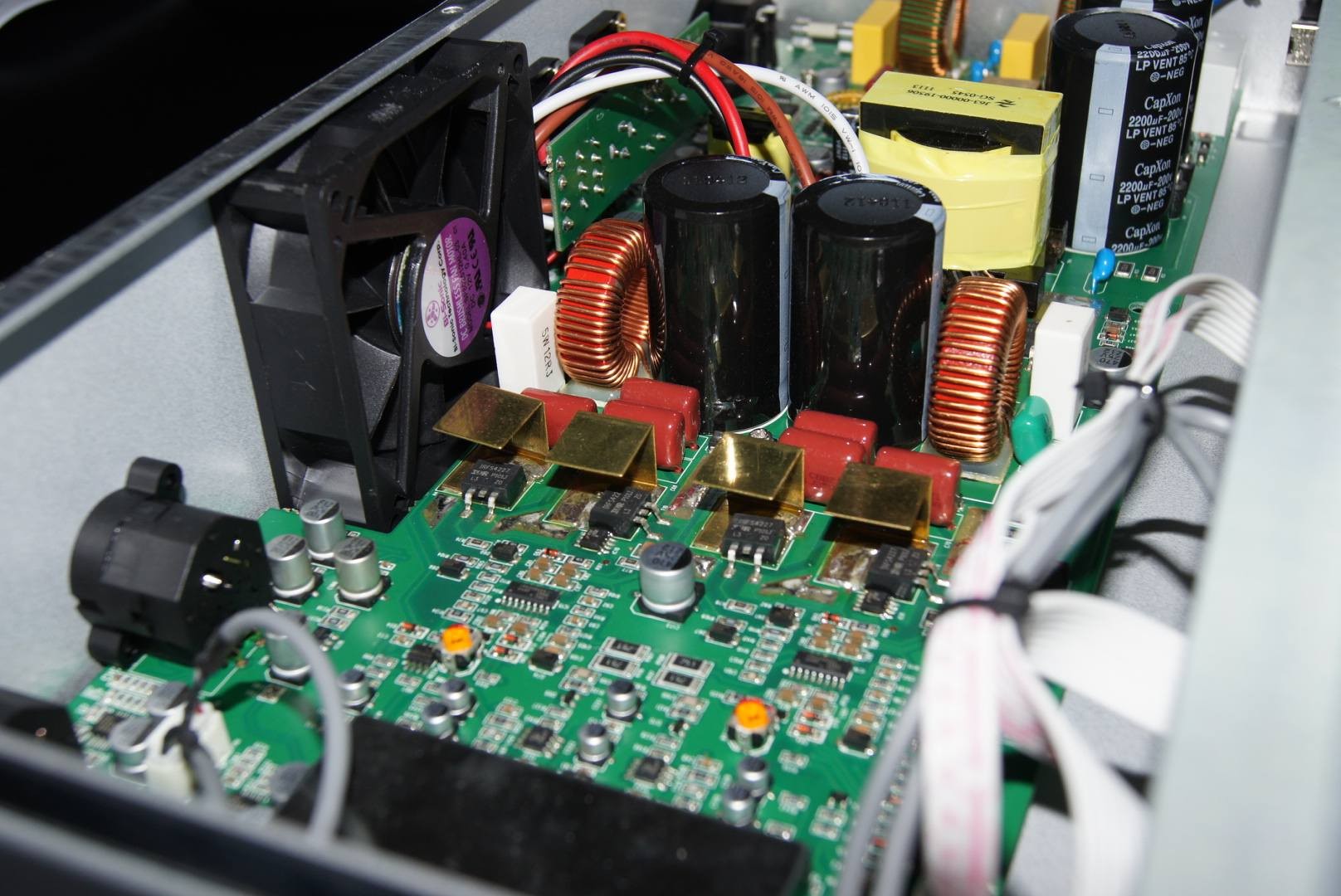

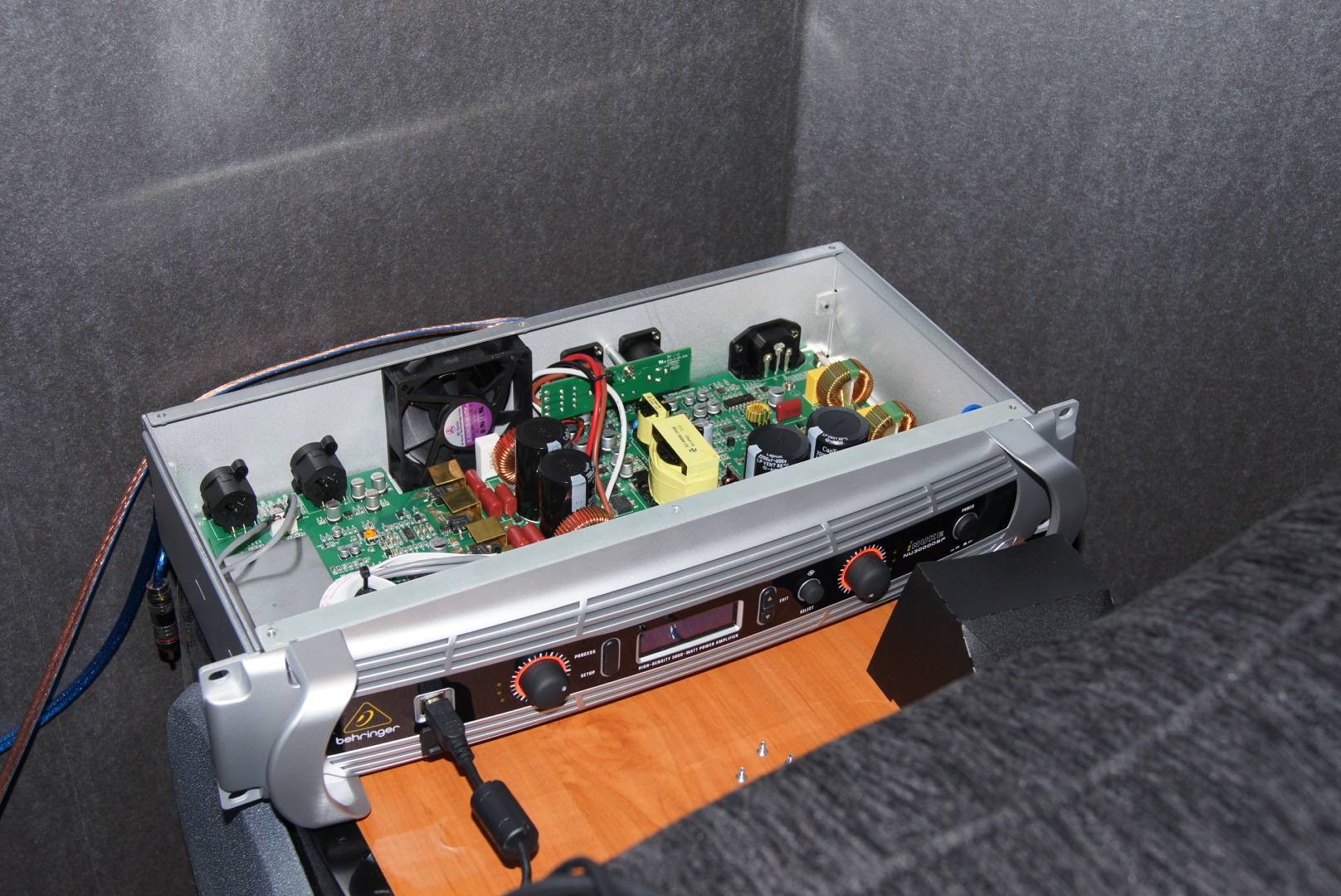

Inuke 3000 DSP fan swap
Här är orginal fläkten som låter rent för jävligt 40 db enligt spec och den hörs vill jag lova!

Google translation:
Here is the original fan that sounds like airplanes, 40 db according to spec and it sounds, I promise you! (2012-10-27 19:21:42)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

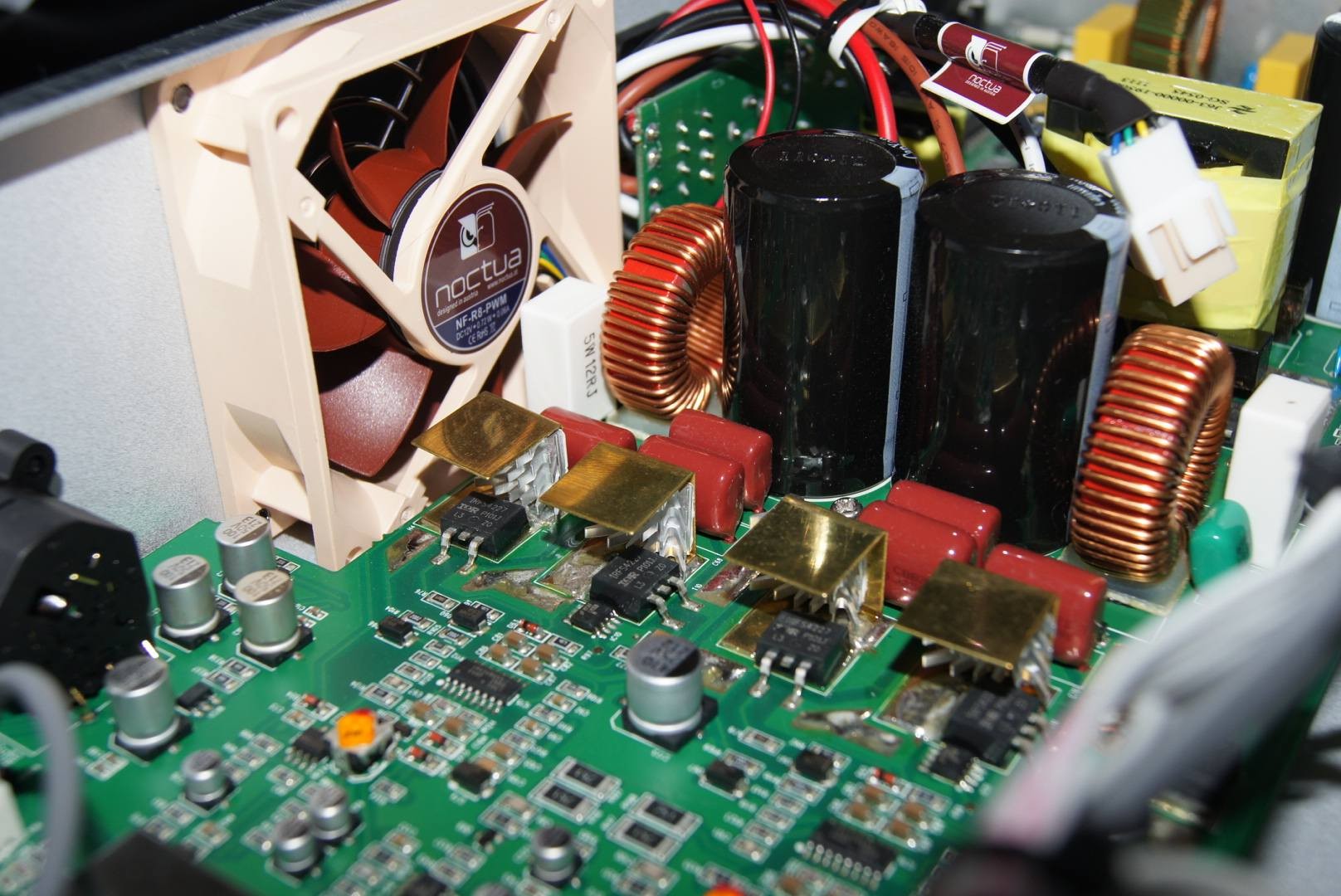

Noctua fläkt + Zalman xtra
Har nu monterat dit annan fläkt och Zalmans kylflänsar på kyltrissorna, min ideé är att öka kylarean på trisorna pga det minskade luft flödet som Noctua fläkten ger...men den är riktigt tyst och goe med denna fläkten!

Google translation: Inuke 3000 DSP fan swap.
Have now installed there another fan and Zalman extra cooling fins on the coolers, my idee is to increase the cooling area of the existing cooler due to the reduced air flow Noctua fan gives ... and it was quiet and well with this fan! (2012-10-27 19:24:42)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Noctua NF-R8 PWM 80mm,

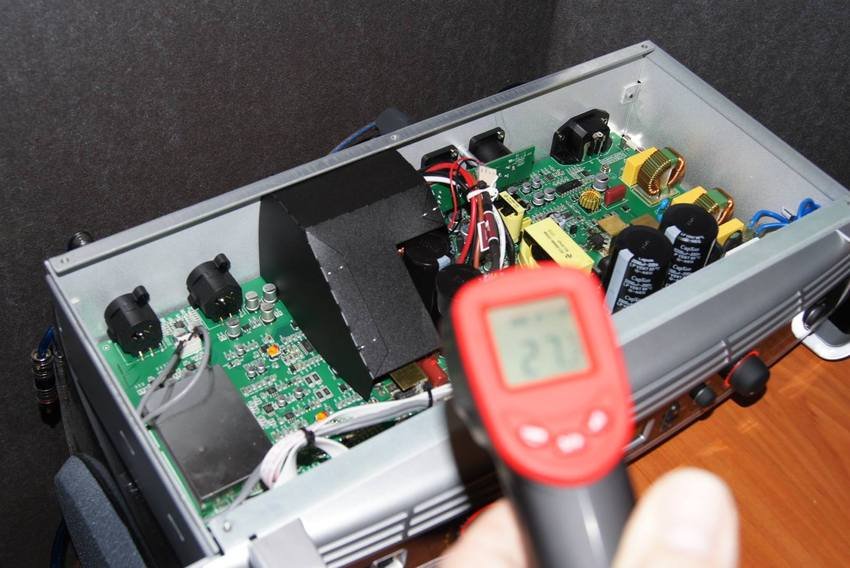

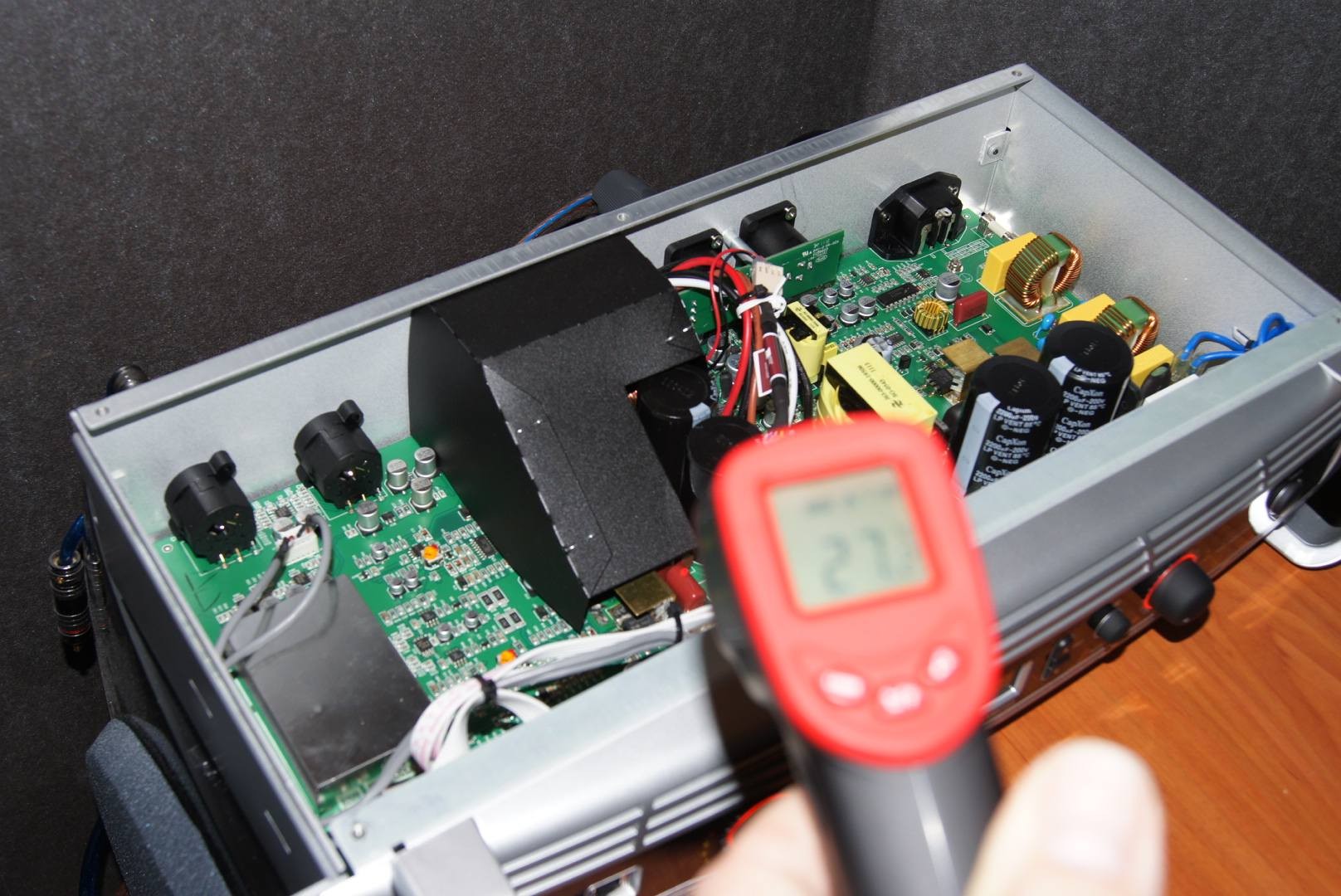

Mäter efter moddningen!
Märker ingen större värmeökning efter moddningen. Körde ca 10 min innan bytet och låg på ca 24-27 grader och ligger på nästan det samma nu ;-) den måste vara tyst pga jag skall ha denna placerad ca 1m från sittplatsen i soffan!
Kan rekomendera Inuke 3000 DSP för drivning av subbar.. lätt digitalt slutsteg som lev mycket! Men ett ombygge är ett måste, den är nu knappt hörbar!

Google Translation: Inuke 3000 DSP fan swap.
Noticing little heat increase after modding no. Play about 10 minutes before the change and was around 24-27 degrees and is almost the same now;-) it must be quiet because I shall have this placed about 1 meter from the listening location!
Can recomend Inuke 3000 DSP to drive the subs .. lightweight digital amplifier that delivers a lot of power! But one fan swapped is a must, it is now barely audible! (2012-10-27 19:28:01)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

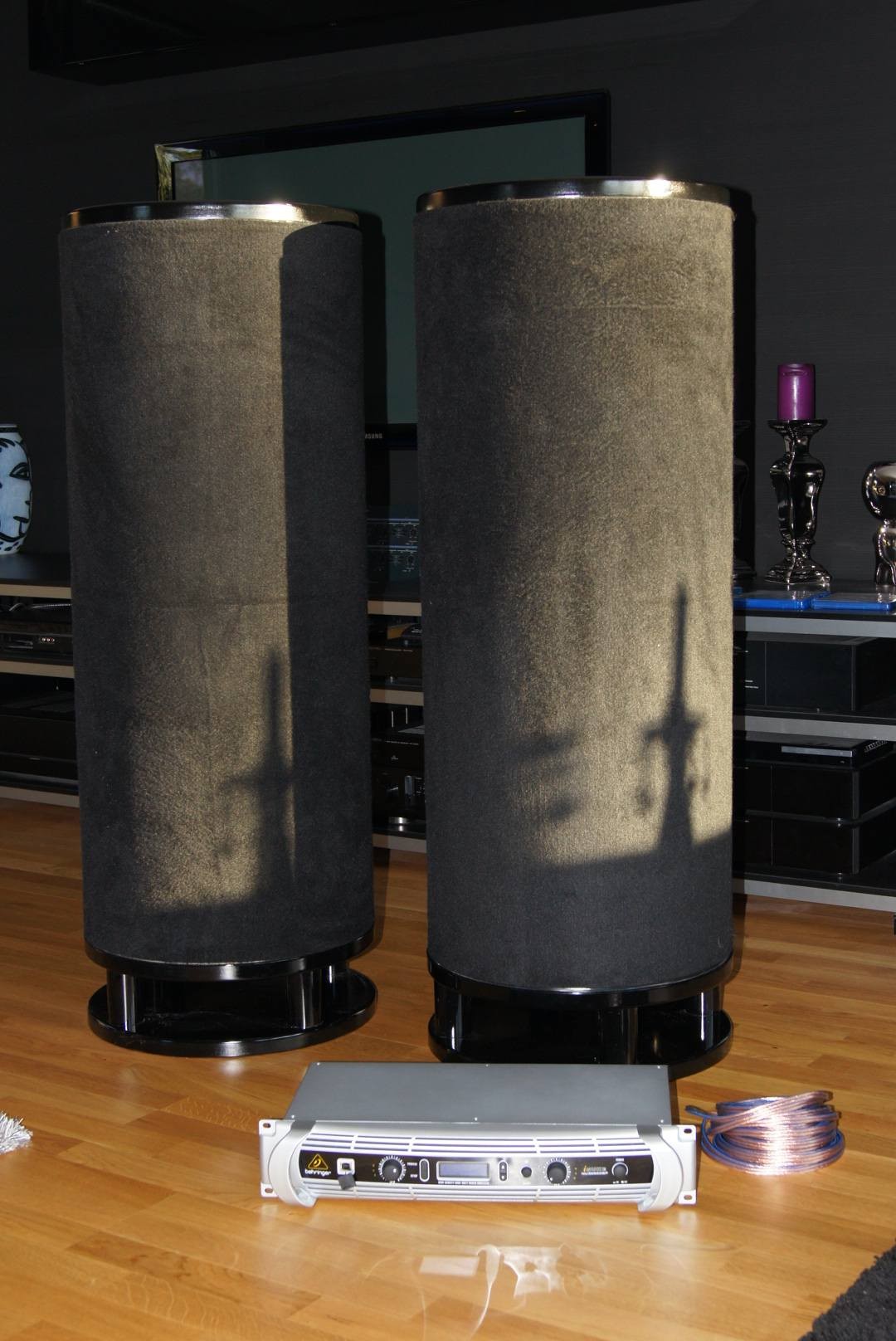

Lelle pkt klart!!!
Mitt i mål är klart och skall nu test spelas å justeras till att passa vårt vardagsrum. Men det jag redan har hört så leverera det klart djupare och renare än minna tidigare subbar... rutorna i köket klagar tanten på har börjat röra på sig :-) lite lustigt för vardagsgolvet rör på sig klart mera oxå... (2012-10-27 19:45:11)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

SVS PB12-Plus,

Noctua NF-R8 PWM 80mm,

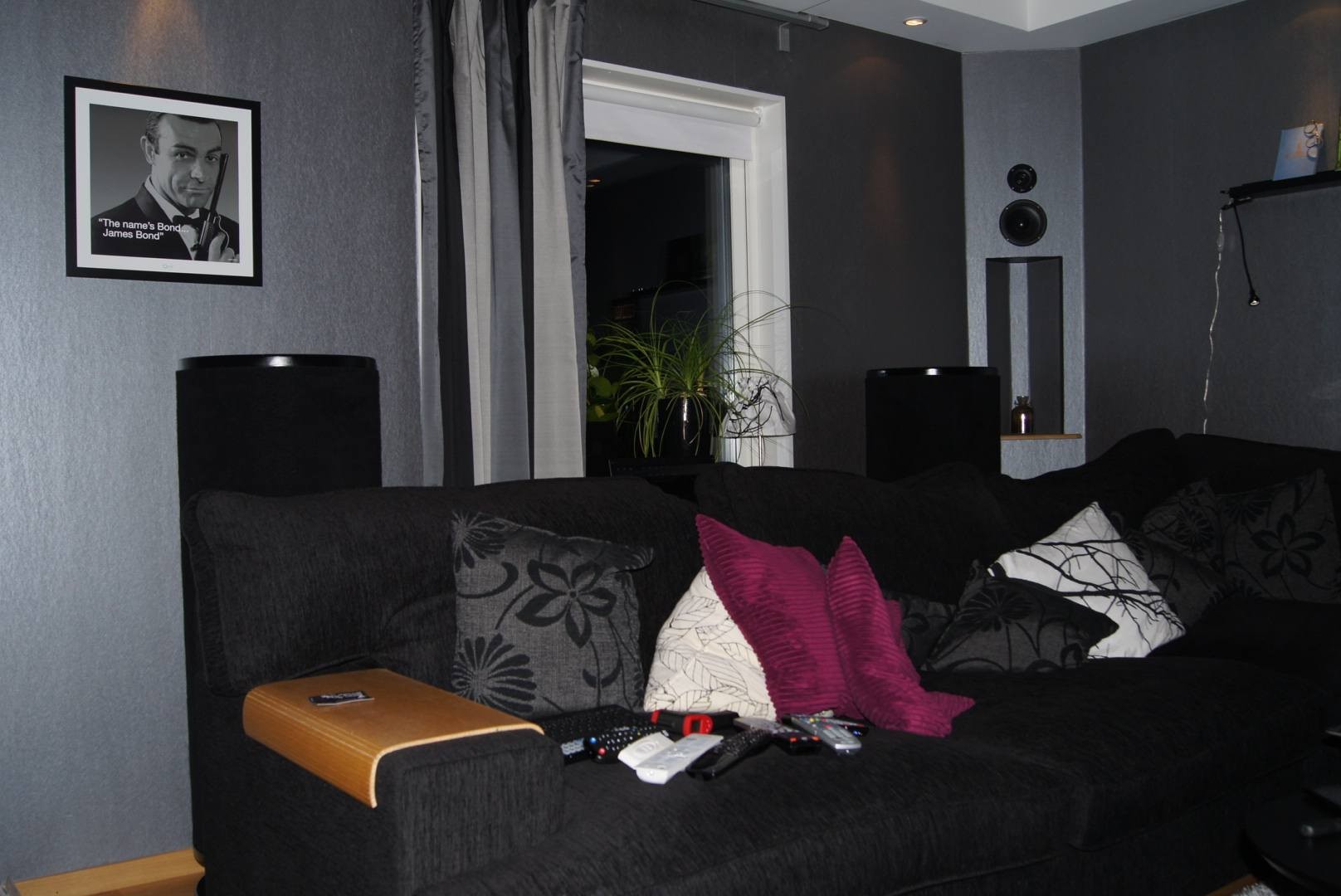

På plats!
Inspelning av dessa 116 cm pjäser kan börja och det man hör... Herrejävlar vad dom låter bra! Min tidigare XTZ 12.16 och min moddade största Proson subb lät inte dåligt men de kan ej prestera denna djupbas som detta pkt lev, super nöjd... (2012-10-27 20:12:12)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

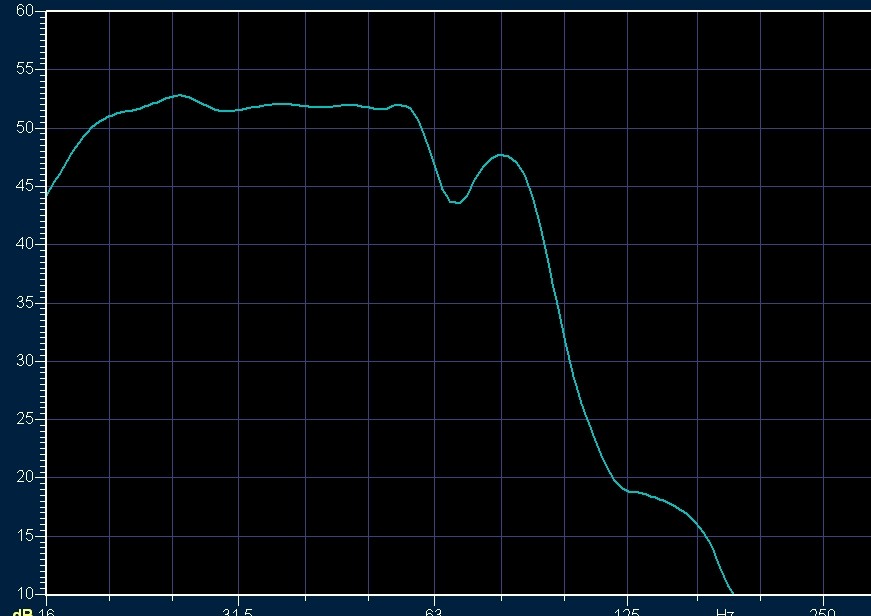

Mätning av subbar
Har ju inte den bästa placeringen på dessa men det finns ingen annan plats hos oss!
Har nu gjort grov justering och blev nöjd, bara en taskig liten dipp vid 70 hz ca. Den borde gå att jobba bort oxå.. (2012-10-28 16:05:25)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

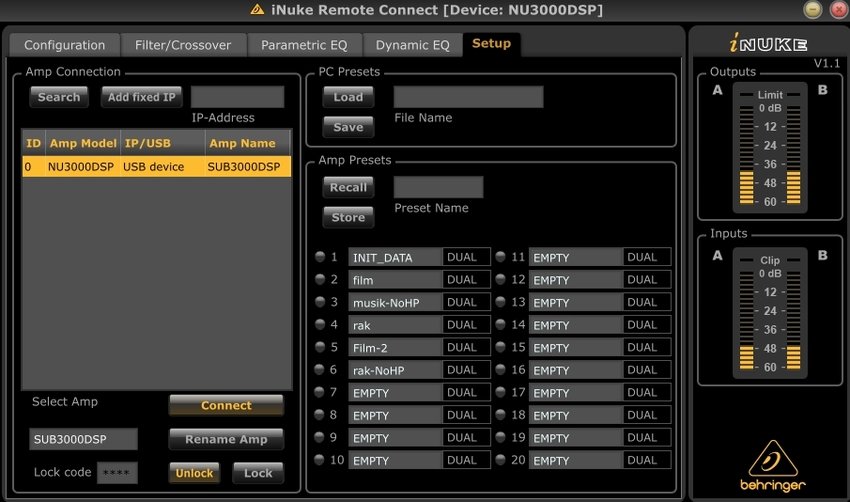

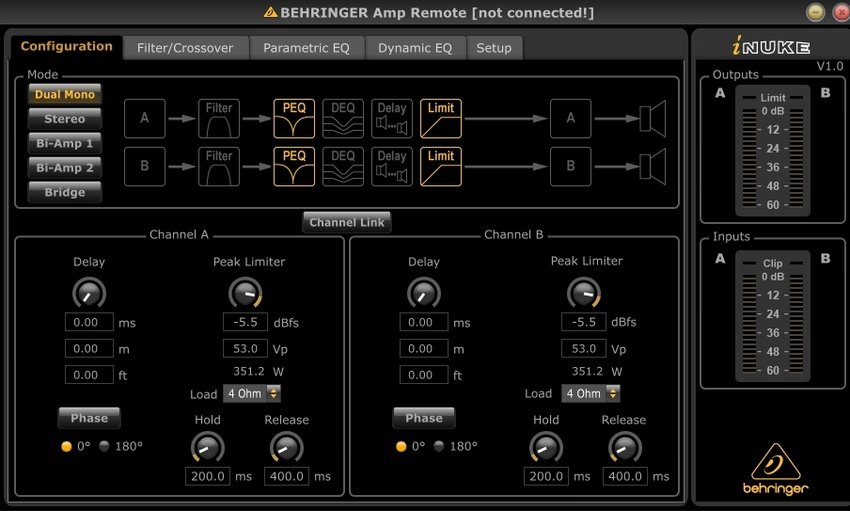

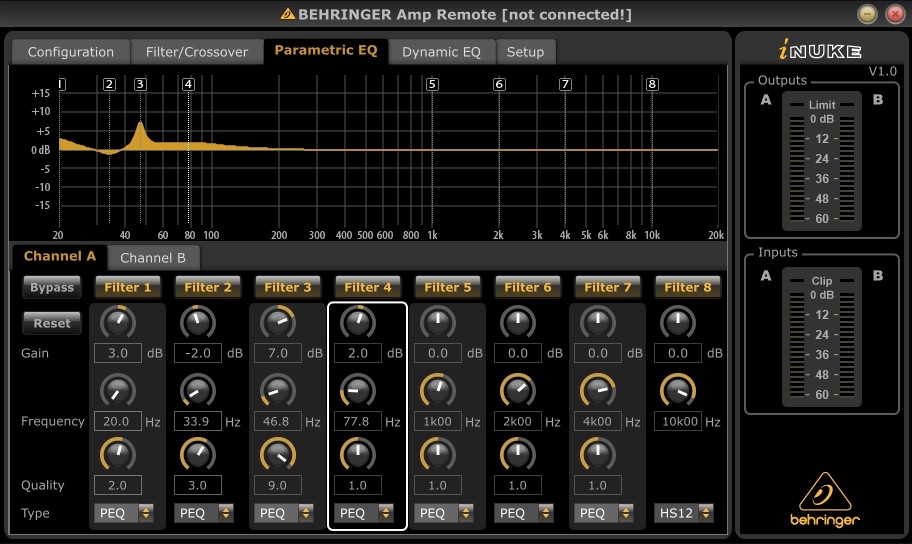

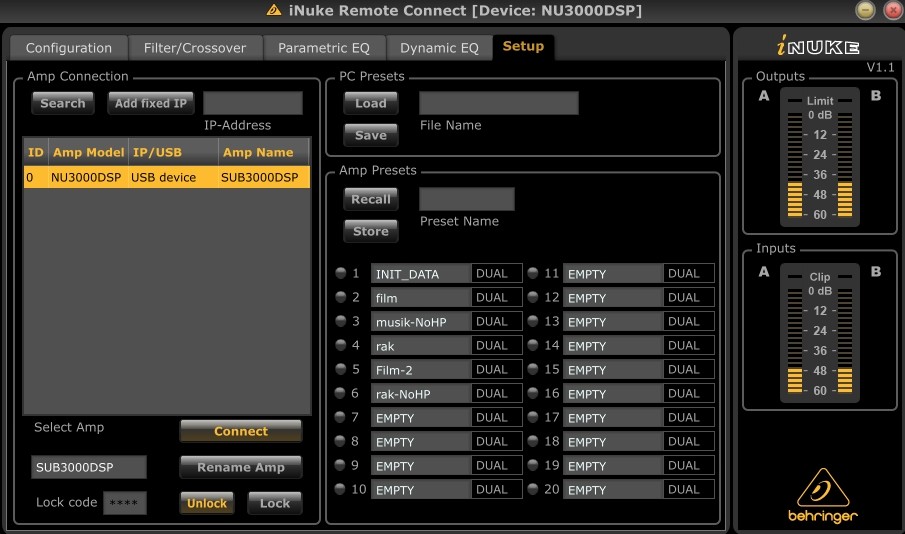

DSP programet!
Smått kär..Gillar denna bättre och bättre! Finns 20 st platser att spara olika konfigar som man skapar, Labbat med lite olika för just film och några för musik.
Lätt att skifta med knapparna på fronten sen när allt är konfigat. (2012-10-28 19:02:00)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

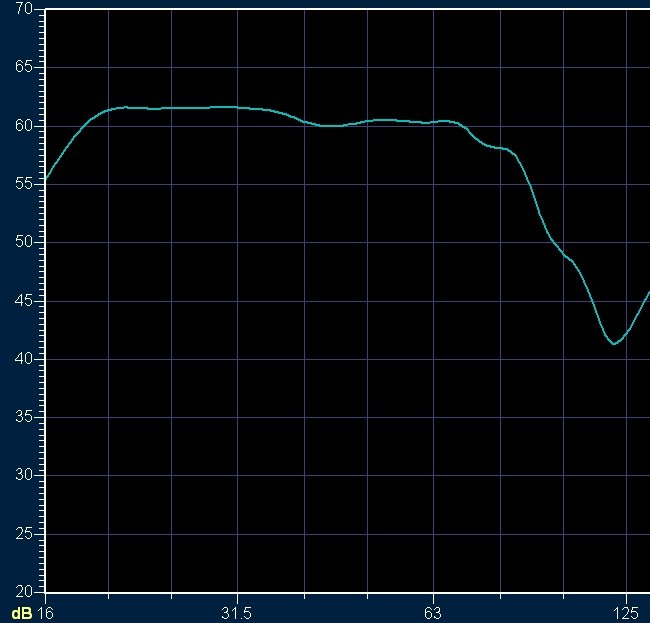

Justerat Subbarna!
Har nu justeterat rörsubbarna och har nästan en helt rak kurva, ända ner till 20,45 hz.
Det leverar riktigt goa bastoner, F-3 db punkten ligger på 17,45 hz!
Pga mina hyfssade golvare så delar jag dessa vid 88 hz med det inbygdda filtret i INUKEen (2012-11-10 11:57:59)

Produkter på bilden:

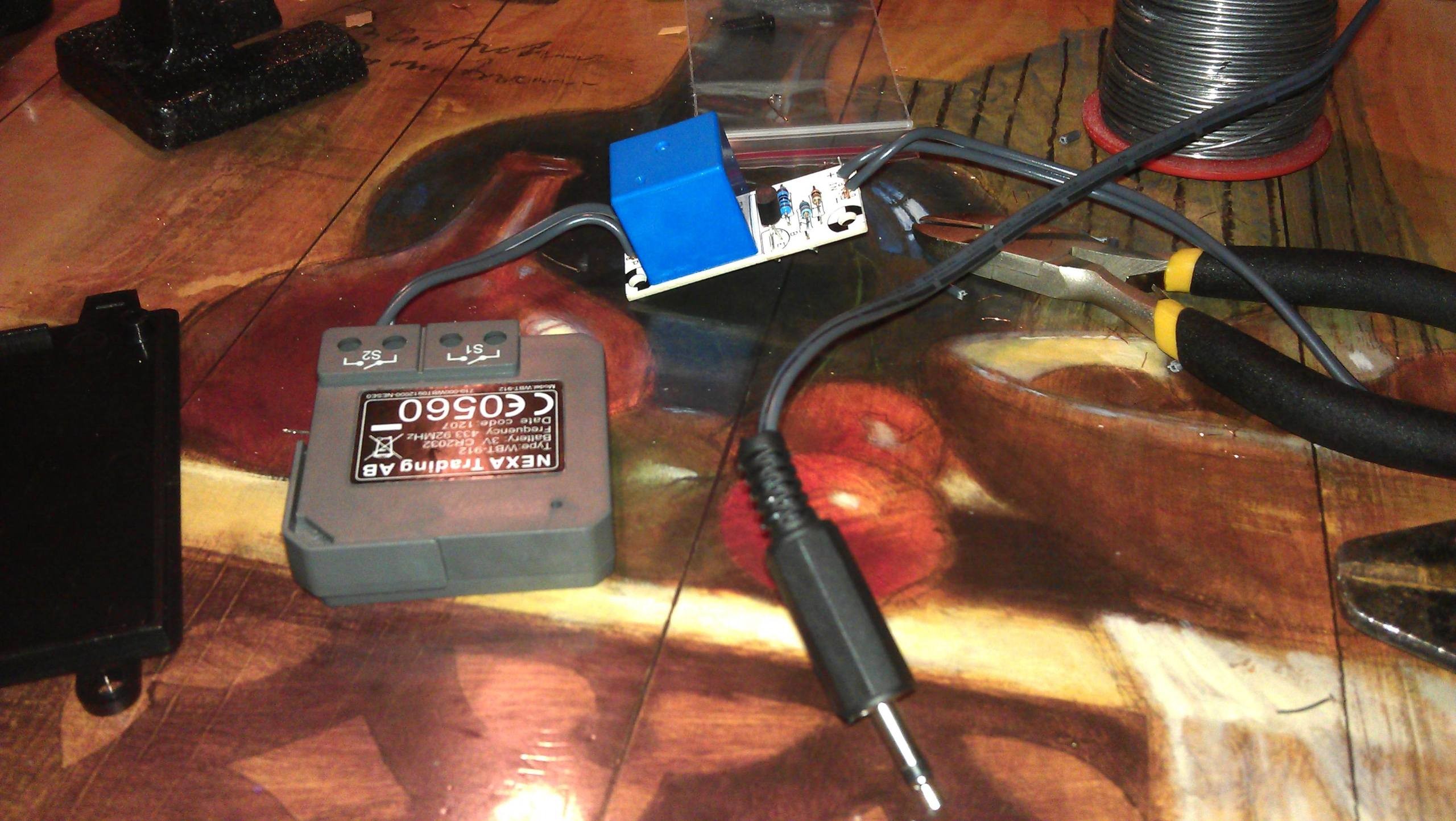

Trådlös autostart av INUKE 3000 DSP!
Pga. Det inte finns någon autopower via lågnivå ingången på INUKE 3000 slutsteget så vart man ju tvungen att skapa en själv.
Nu startar slutsteget trådlöst med automatik när jag startar recivern RX-V3067!
Lura lite och kom på att RX-V3067 har ju en 12V trigger uttgång, på den kopplade jag en Relä styrning och den i sin tur styr Nexa sändaren WBT-912... denna sänder en singal till 230V mottagaren som INUKEN är kopplad på!
Och vips så har vi fått en auto start och stopp av INUKEN!
Funkar toppen! Slipper massa kabeldragning på detta sätttet!
Lött ihop och placerat allt i en liten plast box..
Färdig produkt: En kabel på ca 1m med en plastlåda (sändare) och en nexa 2380watt vid slutsteget!

Autostart på båda subbarna är nu oxå löst... (2012-11-18 21:40:20)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

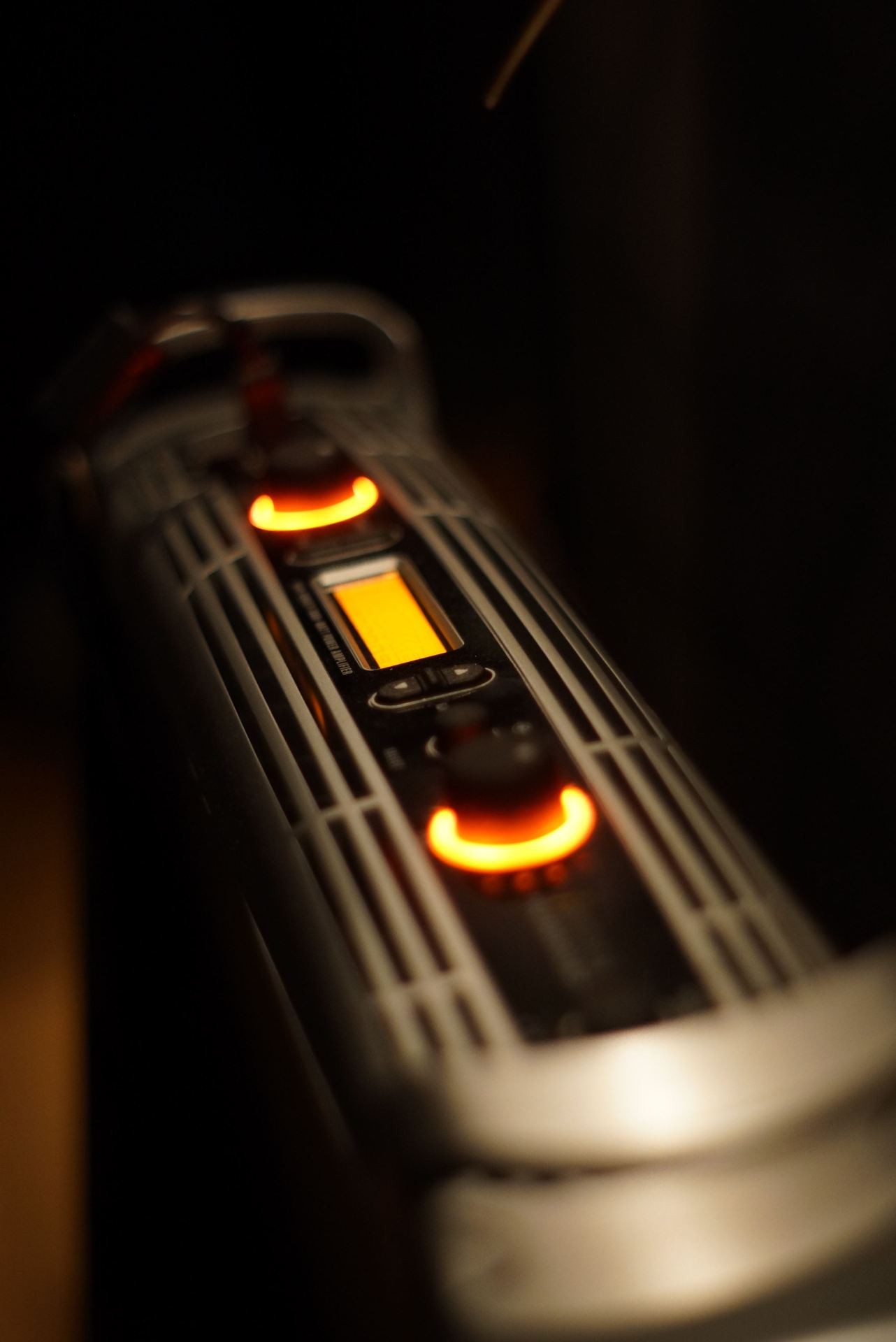

Inuke bakom soffan!
Står nu på ett egenbyggt stativ, rak upp bakom soffan ca 60-100 cm ifrån lyssningsplatsen och den hörs inte, men den levererar vill jag lova!
Ruskigt bra drivning till båda subbarna. (2013-11-03 19:57:59)

Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Viktat medelbetyg:

(9.73) (baserat på 21 st)

Visa lista

Kacka_jr		2014-12-02 21:39:38
Unregisteredd27f924d		2013-12-21 10:46:04
Freit		2013-11-06 22:06:54
Ahla77		2012-12-03 20:23:05
Unregistered2316b843		2012-11-11 13:19:47
berne		2012-11-10 16:37:00
walle_1		2012-11-10 16:23:57
doglas2009		2012-11-10 13:28:06
film-fanatiker		2012-10-29 12:18:03
Unregisterede3acba28		2012-10-28 19:50:11
Dasp		2012-10-28 16:57:10
vampire_hunter		2012-10-27 23:23:47
Unregistered9d8a0d93		2012-10-27 22:53:58
Unregisteredb0b60596		2012-10-27 21:22:52
Unregistered0423a810		2012-10-27 20:38:32
HecoNad		2012-10-25 03:42:42
MattiasBGD		2012-10-18 17:46:45
Unregisteredf2107117		2012-10-08 00:32:11
Unregistereda20f1f07		2012-10-07 08:43:41
PERSSA		2012-10-07 08:43:22
Bushmyra		2012-09-29 20:14:13

Ge betyg

Du måste vara inloggad för att kunna sätta betyg.

Kommentarer (35 st)

Om du vill använda lite fler avancerade alternativ när du svarar, eller om du vill se alla kommentarer så kan du gå till forumtråden för kommentarer på just detta album.

Unregisteredd27f924d 2013-12-21 10:45:58

Jag är så jäkla imponerad av ditt basbygge... Det ser så proffsigt ut.
Riktigt bra jobbat.

Freit 2013-11-06 22:14:34

Viket bygge!!! Nu blir man ju riktigt sugen på att bygga subbar!

Niwai 2013-07-20 14:26:02

Man blir ju sjukt peppad av att se din bygglogg! Saknar en hel del djupbas idag och detta verkar ju vara ett riktigt kalasbygge! Ska läsa in mera om Sonosubs (bild)

Unregisteredf6ab7914 2013-01-04 16:07:52

hur långt är ditt basreflexrör? tänkte göra 2 kopior känns skönt o bygga på ett färdigt koncept

Ahla77 2012-12-03 20:22:56

Coolt bygge:-) alltid lite roligare när man gjort det själv:-)!!

Unregistered76d3abd9 2012-11-29 15:42:55

Ja beställer en vit tack =D

berne 2012-11-10 16:36:51

grymt

walle_1 2012-11-10 16:23:46

Snyggt bygge, kul att du är nöjd efter allt slit!

Tog du bort 70 hz-dippen med EQ eller placering?

MrLelle 2012-11-10 15:28:05

[quote name='MattiasBGD' timestamp='1352554038' post='3702454']
Fina kurva tar det tid att finslipa eller hur smidigt är det i iNuken?
[/quote]

Enkelt, men ett måste är någon form av mätverktyg.
Så du vet vad du skall justera!
Nu är det ju inte allt, utan man bör ta till absorbenter och diffusorer i rummet oxå för att nå ett riktigt bra resultat! (beroende på hur noga man är)

MattiasBGD 2012-11-10 14:27:18
