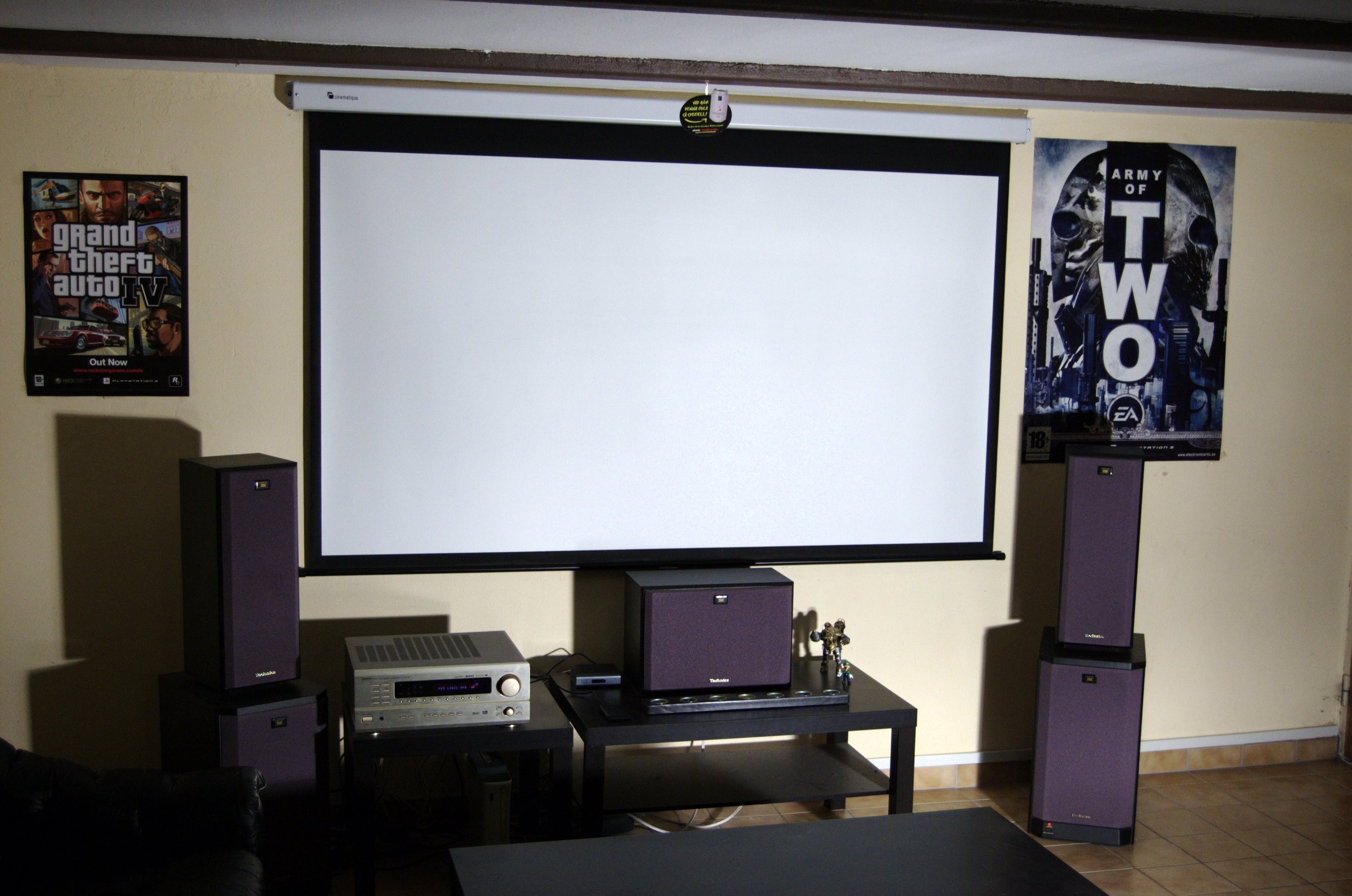

(2011-05-24 16:46:56) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:  Denon AVR-1801,  Technics SB-TW50,  Technics TF50,  Technics TC50,  Optoma HD67N,  Cinematique CMAN90 16:9 90" (200x112,5)

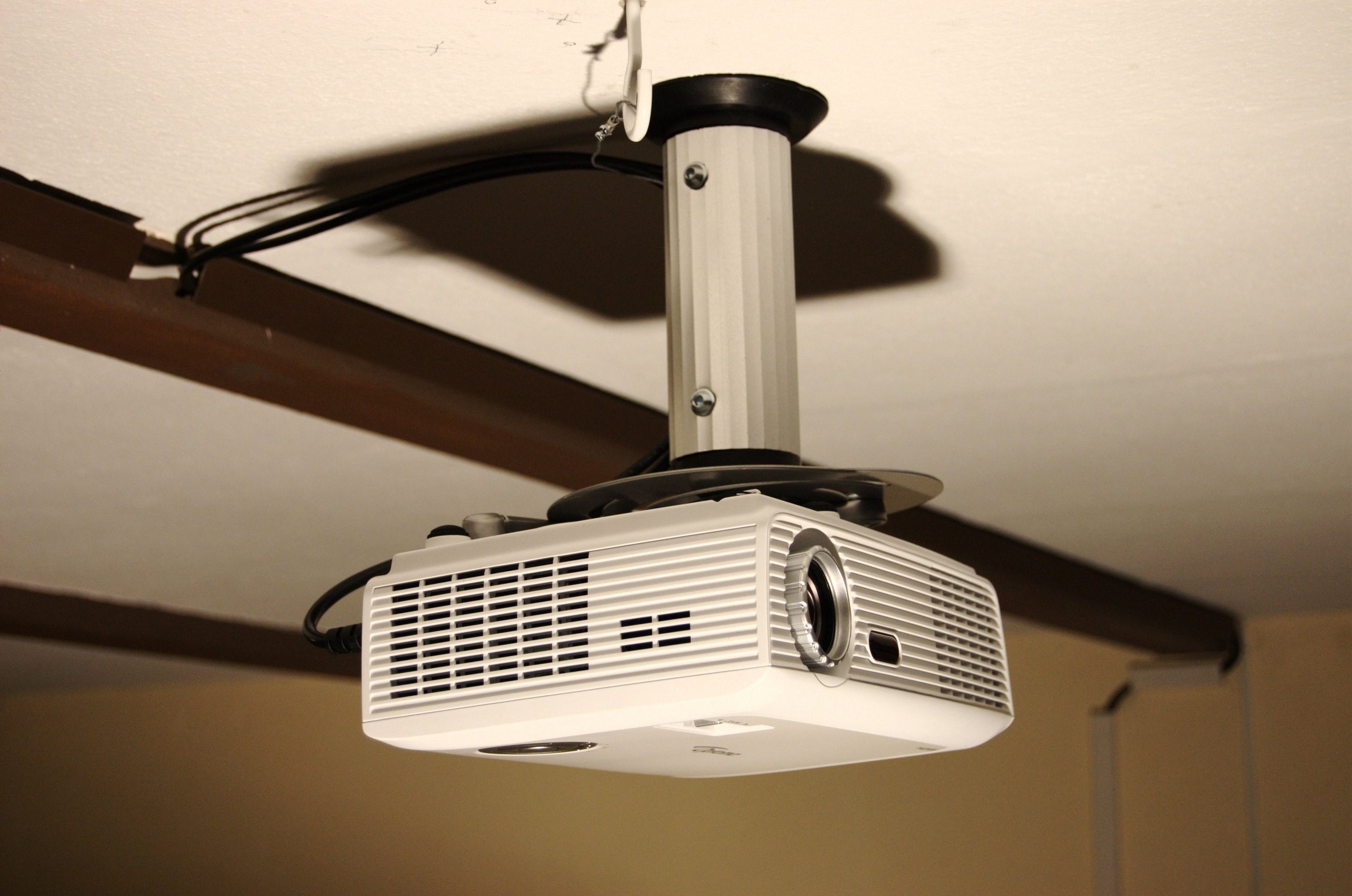

Ny projektor! =D
Äntligen har det blivit "riktig" hembio. (2011-05-24 16:48:26) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:  Optoma HD67N

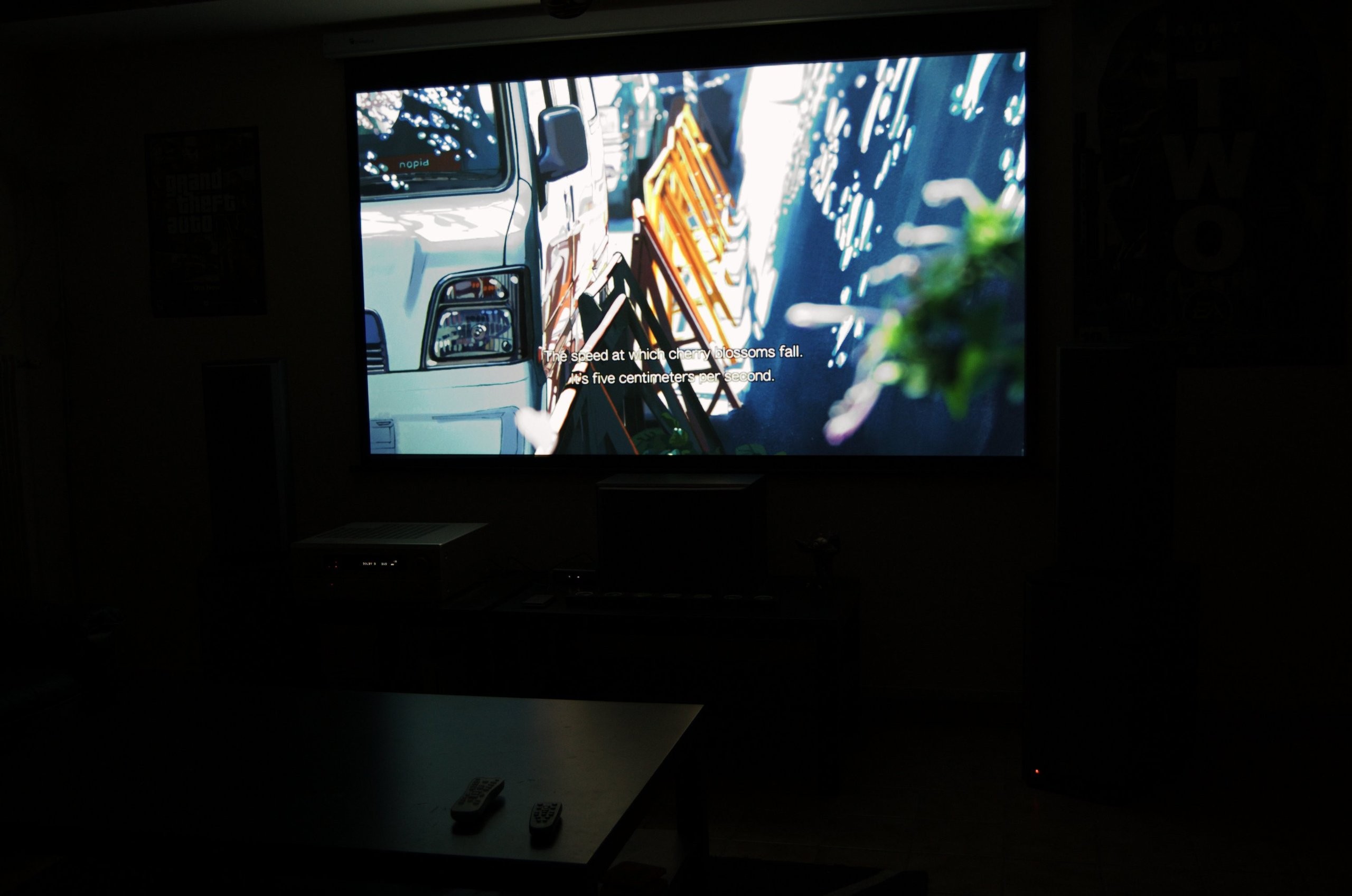

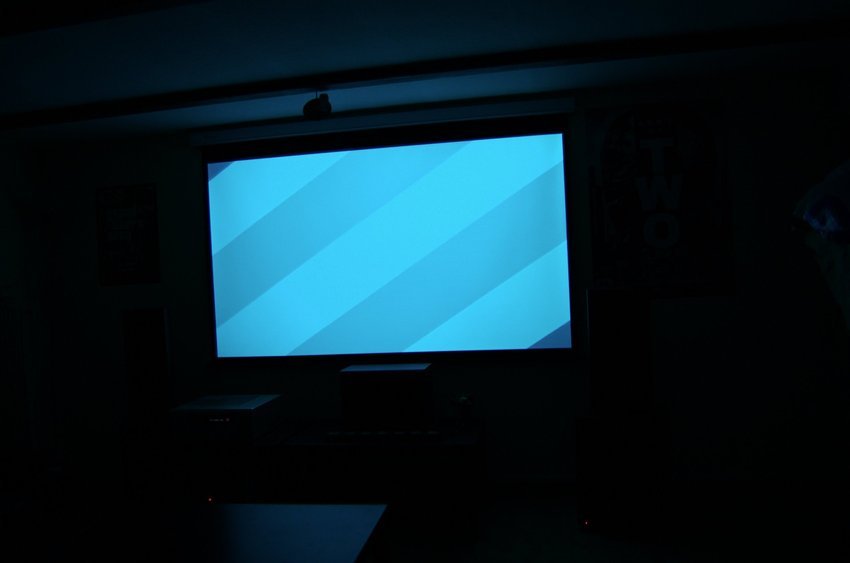

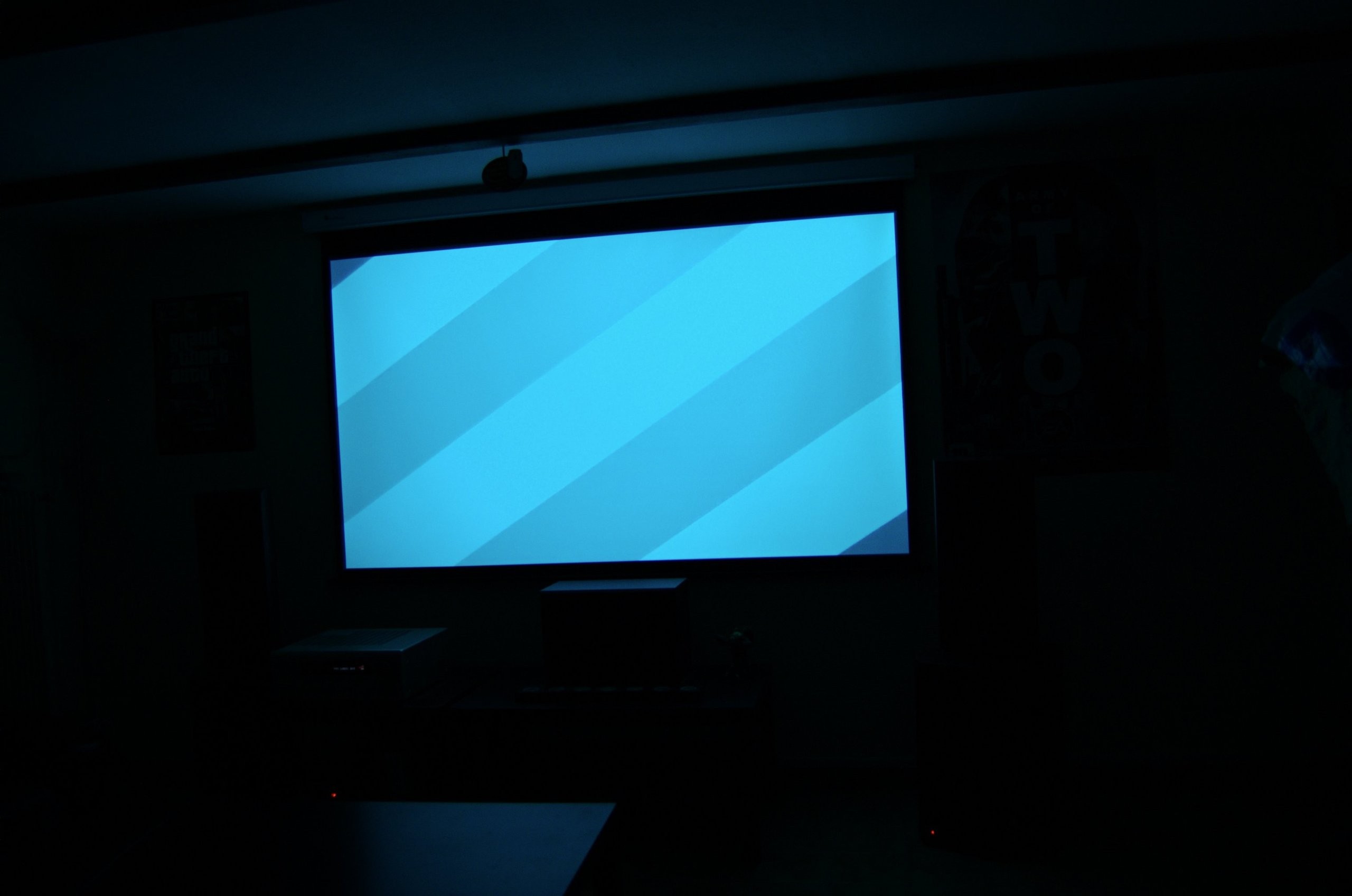

Grym ljusstyrka (2011-05-24 16:51:24) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:  Optoma HD67N,  Cinematique CMAN90 16:9 90" (200x112,5)

(2011-05-24 22:25:43) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:  Optoma HD67N,  Cinematique CMAN90 16:9 90" (200x112,5)

(2011-05-24 22:26:16) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:  Optoma HD67N,  Cinematique CMAN90 16:9 90" (200x112,5)

(2011-05-24 22:27:13) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:  Optoma HD67N,  Cinematique CMAN90 16:9 90" (200x112,5)

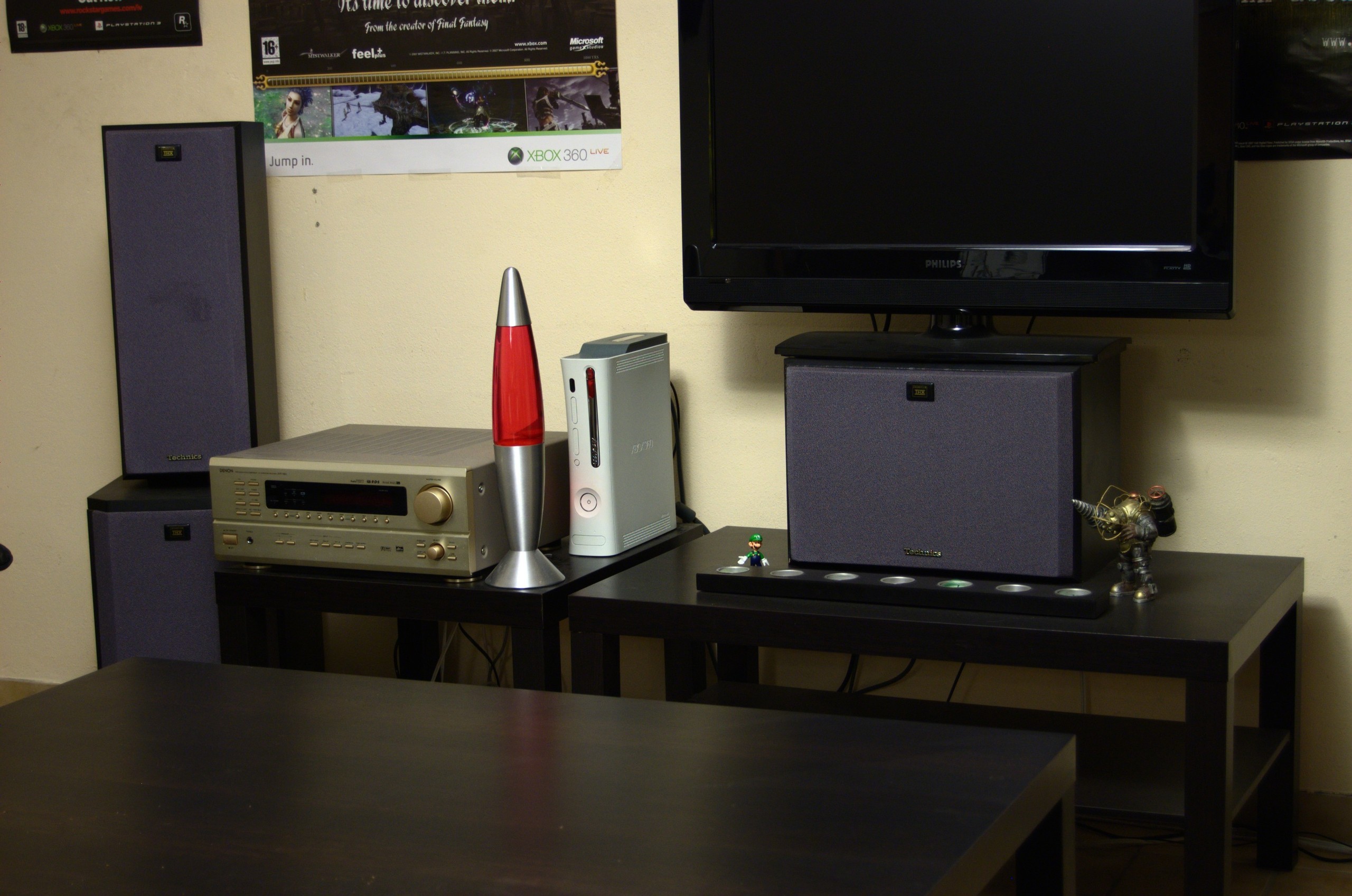

(2009-12-13 17:44:32) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:  Denon AVR-1801,  Philips 32PFL5522D,  Microsoft Xbox 360 Premium HDMI 20GB,  Technics SB-TW50,  Technics TF50,  Technics TC50

(2009-12-14 12:39:19) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:  Denon AVR-1801,  Philips 32PFL5522D,  Microsoft Xbox 360 Premium HDMI 20GB,  Technics SB-TW50,  Technics TF50,  Technics TC50

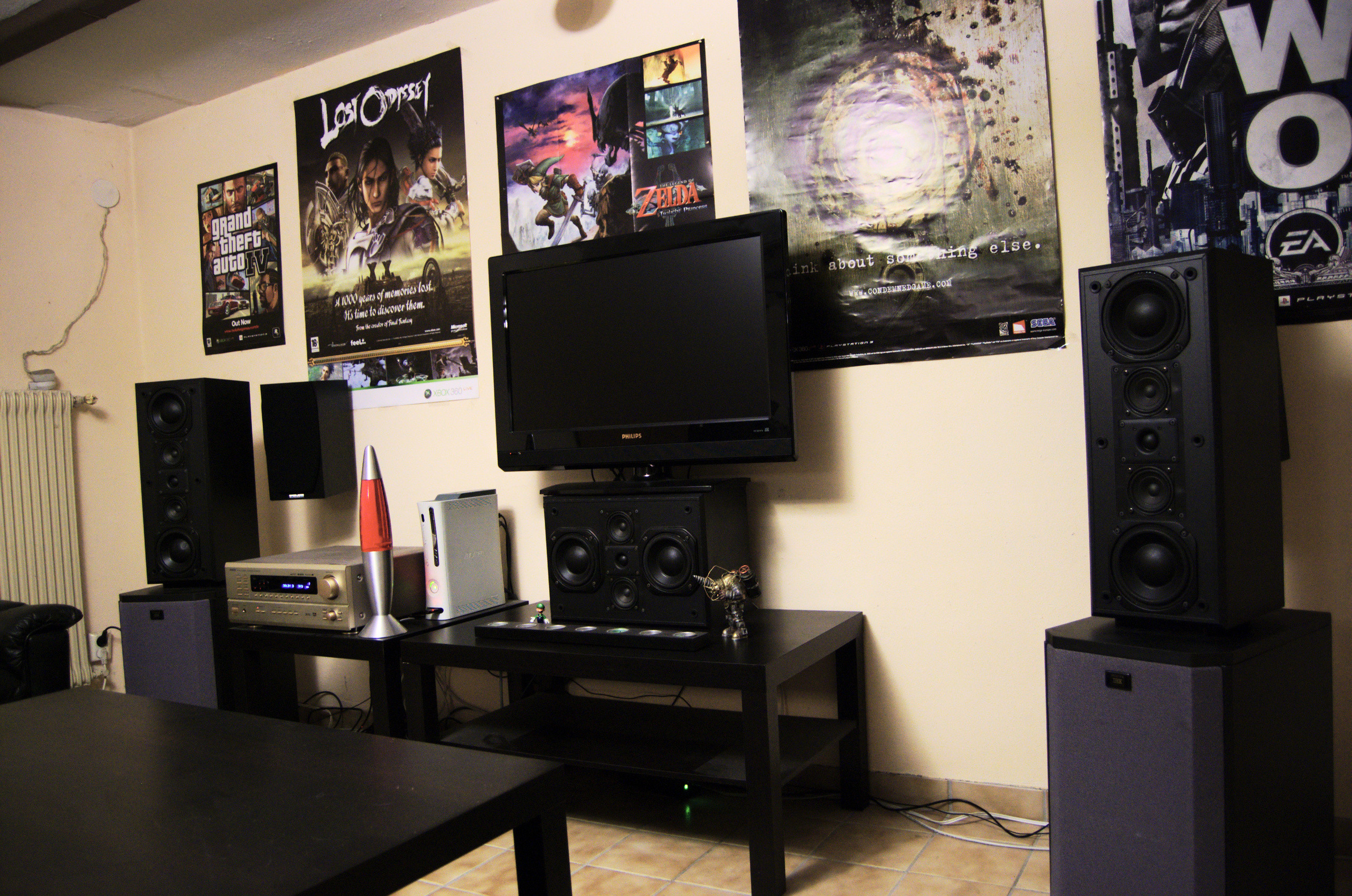

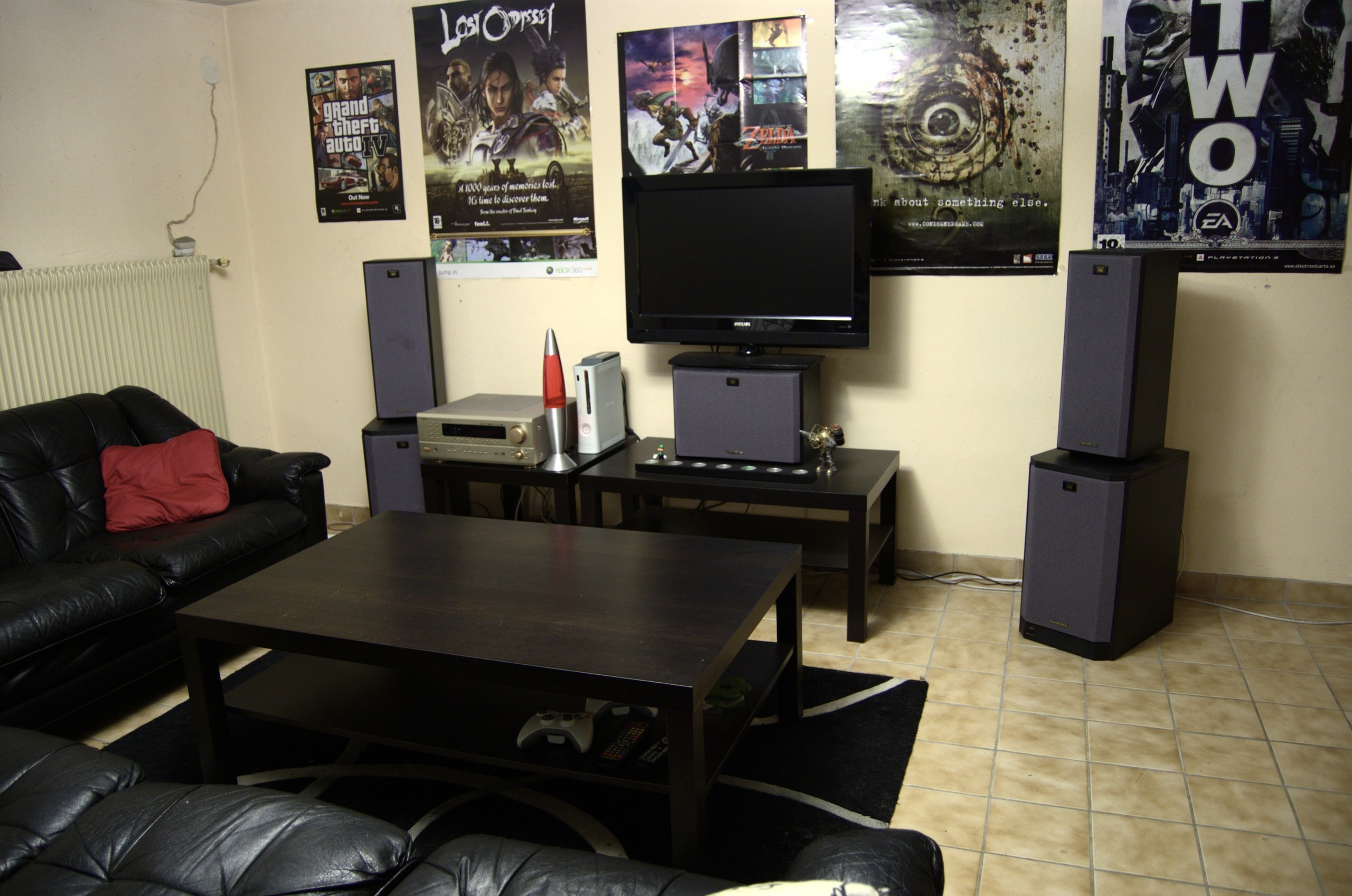

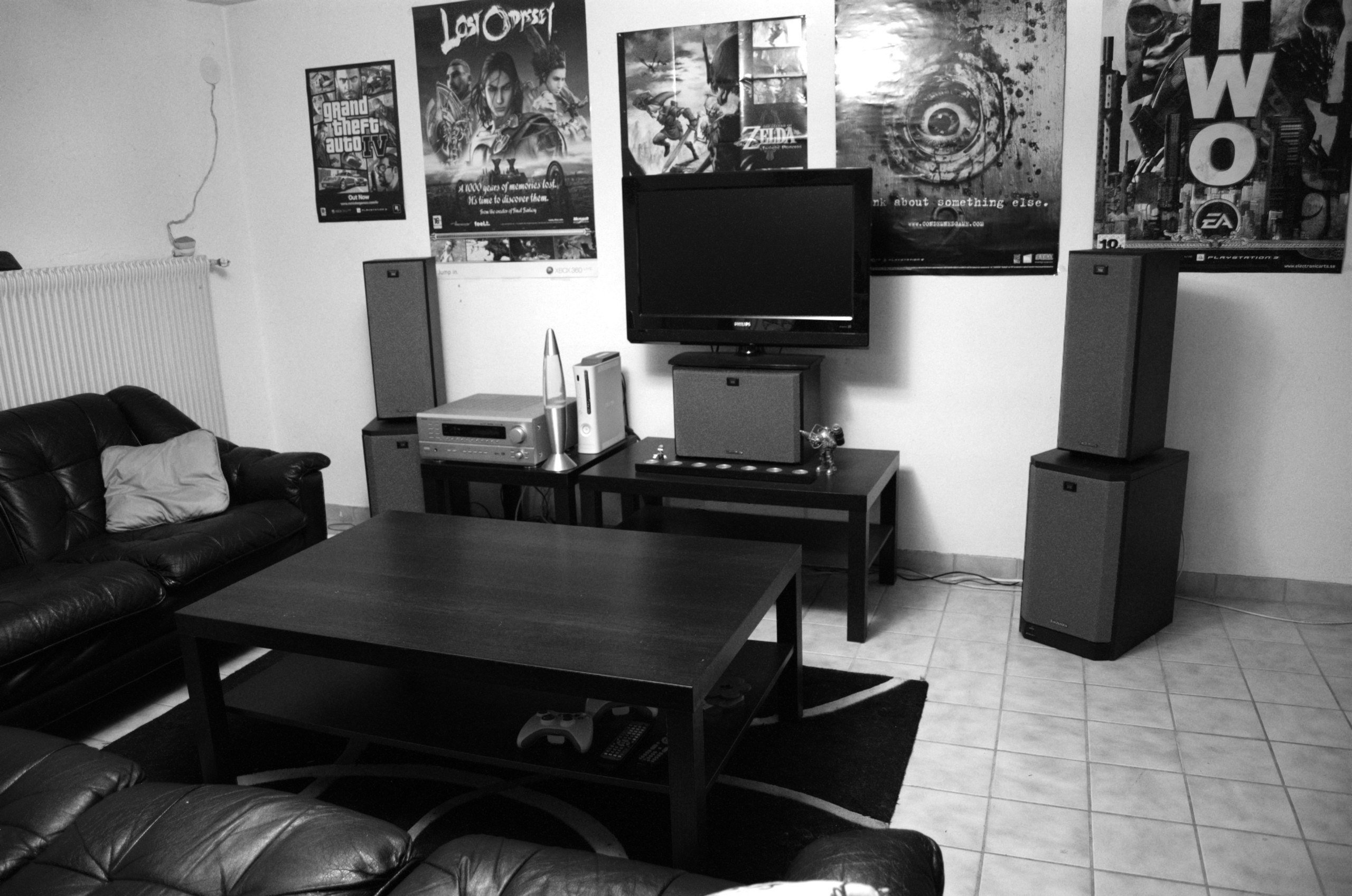

Nytt högtalarsystem!

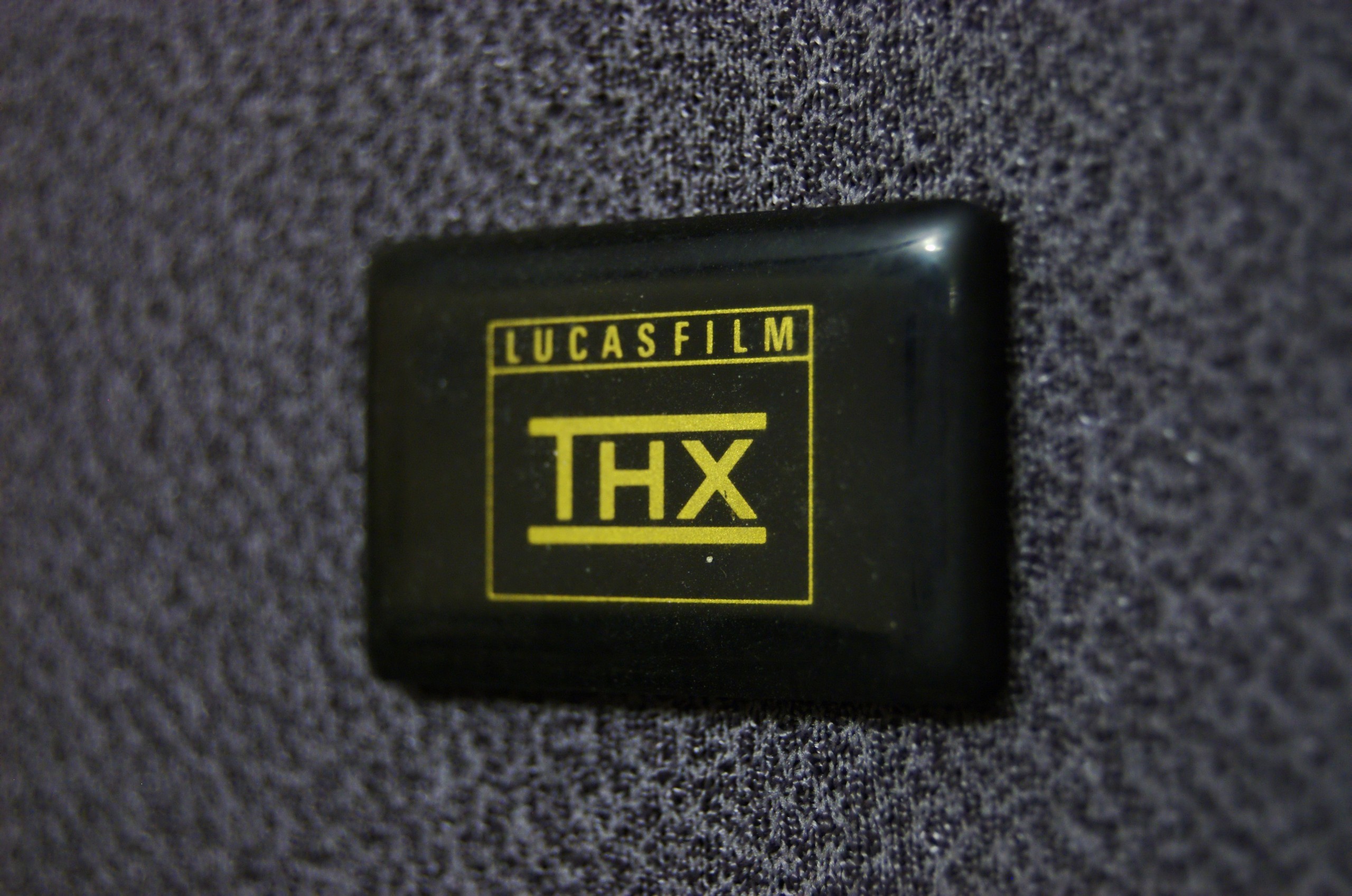

Har precis fått hem ett nytt högtalarsystem. Köpte det av nico333 här på forumet. Det är ett THX-certifierat system av Technics med dubbla subwoofers. Har bara slängt upp det provisoriskt, mer bilder kommer.. =D Stay tuned.

PS. Satans bra låter det iaf. (2009-11-09 21:34:47) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:  Denon AVR-1801,  Philips 32PFL5522D,  Microsoft Xbox 360 Premium HDMI 20GB,  Technics SB-TW50,  Technics TF50,  Technics TC50

(2009-12-13 18:24:27) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:  Denon AVR-1801,  Philips 32PFL5522D,  Microsoft Xbox 360 Premium HDMI 20GB,  Technics SB-TW50,  Technics TF50,  Technics TC50

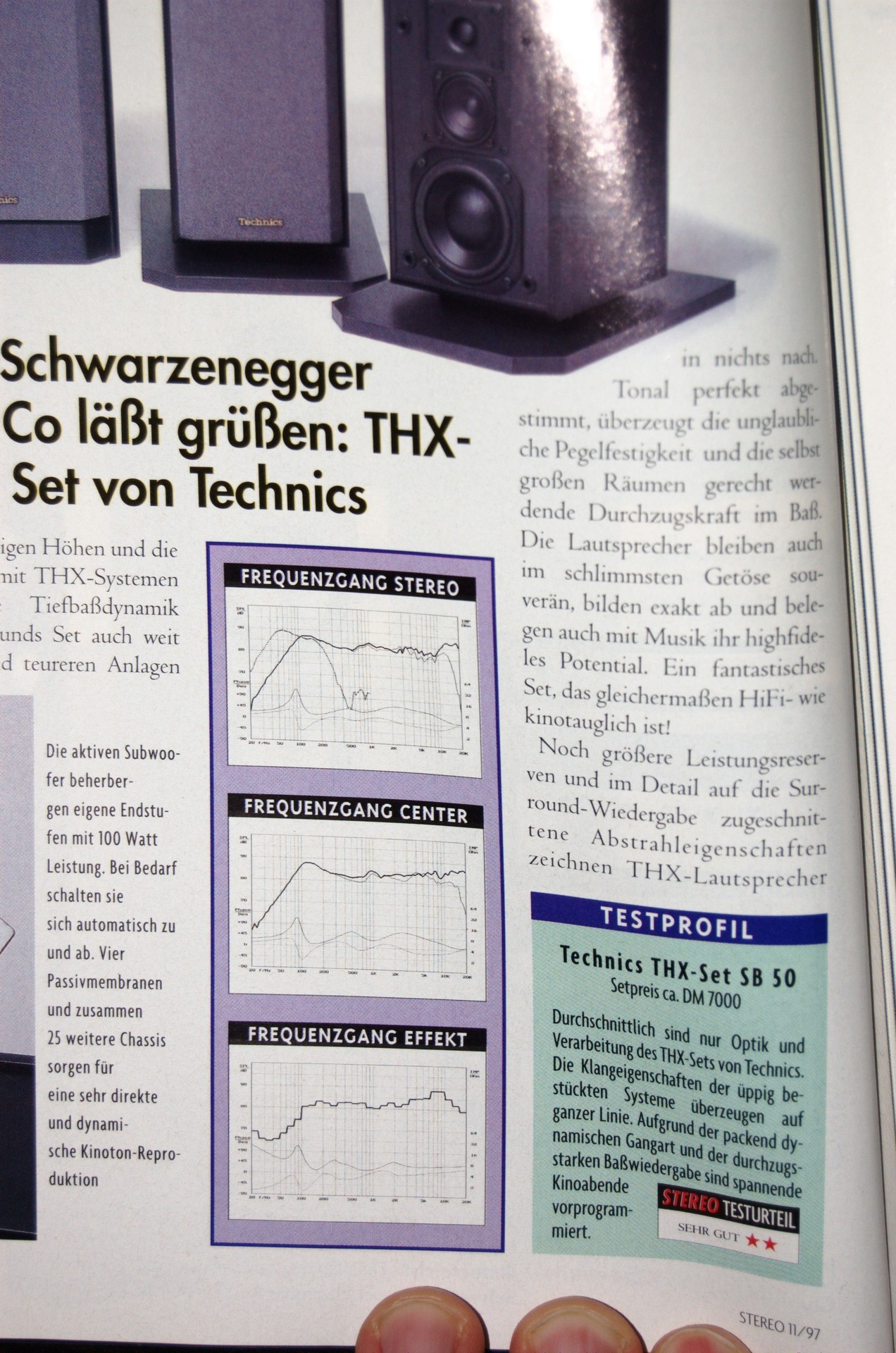

Har via eBay lyckats komma över en tysk tidskrift från 1997 som innehåller en recension av systemet.

Några utdrag som jag har översatt:

"Schwarzenegger o co hälsar: THX-set från Technics"

"Technics utrustade subwoofrarna med mycket membranyta i form av totalt 4 st passiva radiatorer. Dess drivs av bakomliggande 20 cm baselement. Denna påhittga konstruktion möjliggör djupare bas och en hög mekanisk hållbarhet.

Slutligen går subwoofrarna tillräckligt djupt och producerar tillräckligt torr och distinkt bas för att ge en äkta PA-känsla."

"Den relativtlåga spridningsvinkeln, som uppstår på grund av chassikonstruktionen, sörjer inte endast för minskade golv- och takreflektioner utan ger även överhuvudtaget ett mer direkt ljud och attack.

Klangen frigör sig lätt från lådorna, men är precis och knivskarp att placera. Ytterst dynamisk och direkt yttrar sig den tonala stämman från Center- och Fronthögtalarna så att setet sätter sig direkt i örat och förmedlar ren dynamik.

Trots inte helt imponerade utseende och byggkvalitet garanterar THX-setet från Technics äkta dynamiskt bioljud."

Betyget blev 2/3 stjärnor "sehr gut". Riktpris anges till 7000 D-mark vilket väl motsvarar ca 35 000 kr. (2009-12-07 18:52:20) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:  Technics SB-TW50,  Technics TF50

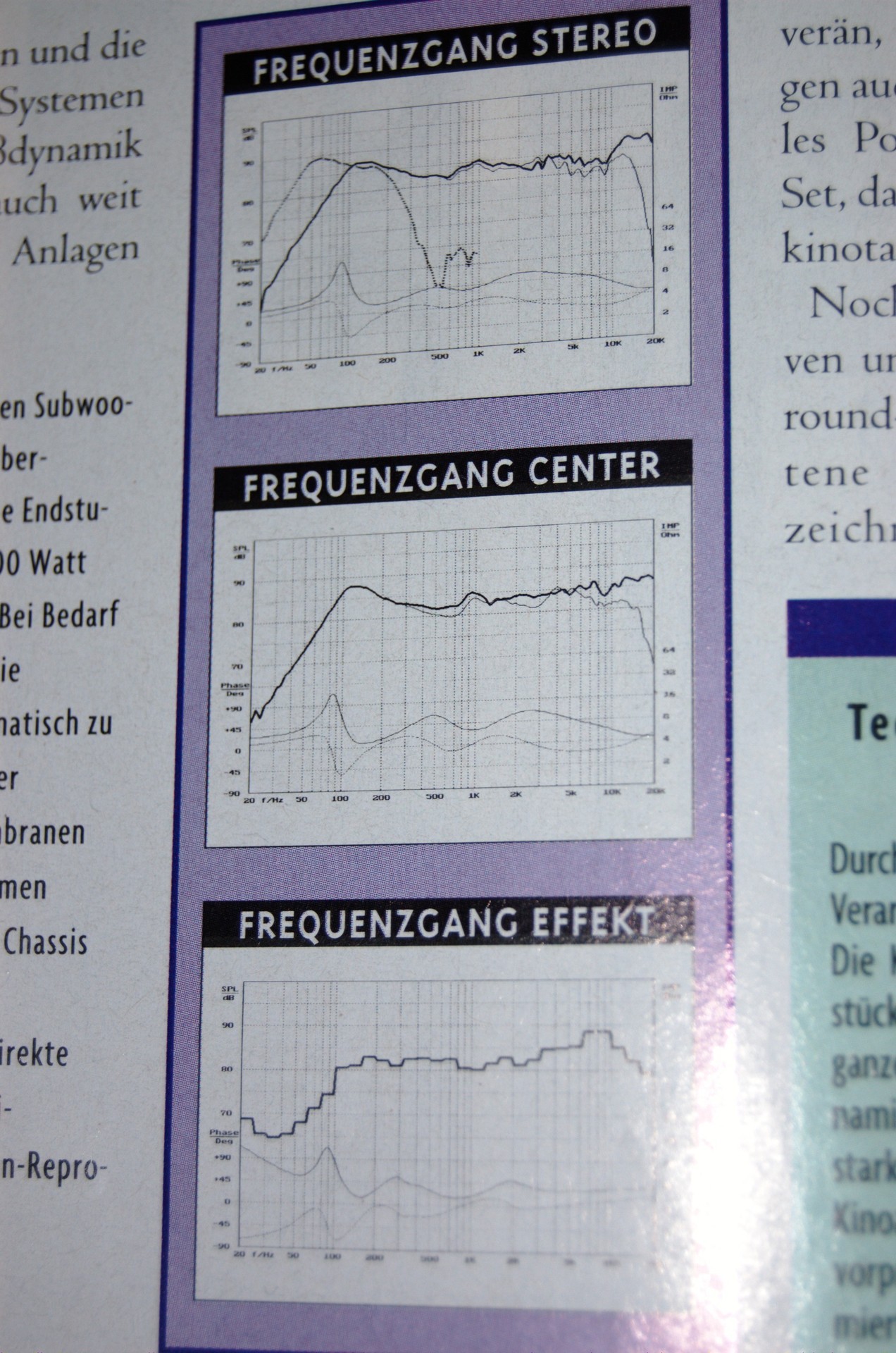

Frekvensmätningar
Inte helt bra bilder men skalan är iaf 10 decibel per horisontell linje. Intressant är väl att subwoofrarna går ca 30 Hz -3 dB och 20 Hz -10 dB. Dock så känns det spontant som att dem går djupare =)

Mätningar ovanifrån:
Stereo (med subwoofer som grå linje)
Center
Surrar (2009-12-07 19:09:14) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:  Technics SB-TW50,  Technics TC50

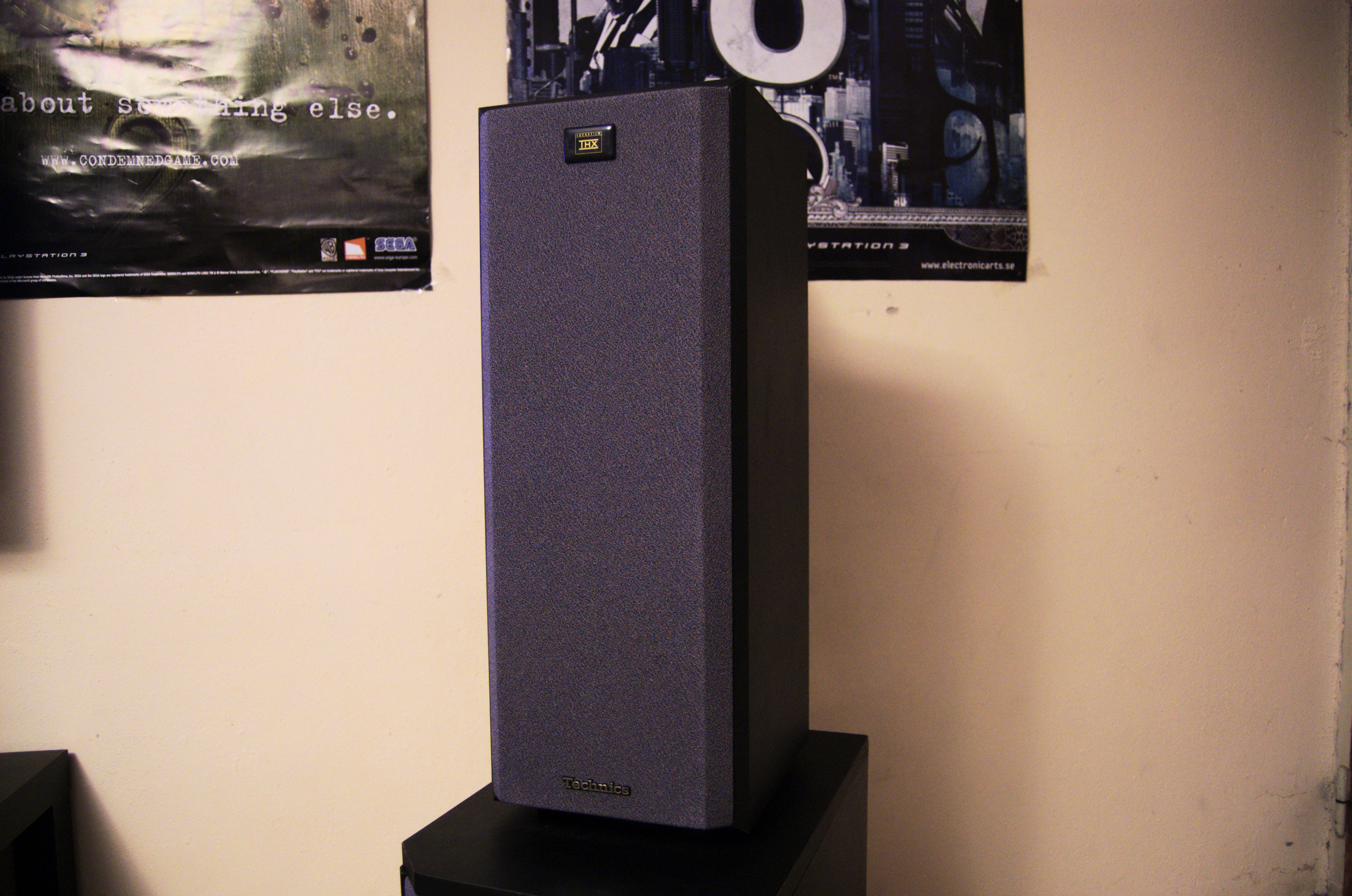

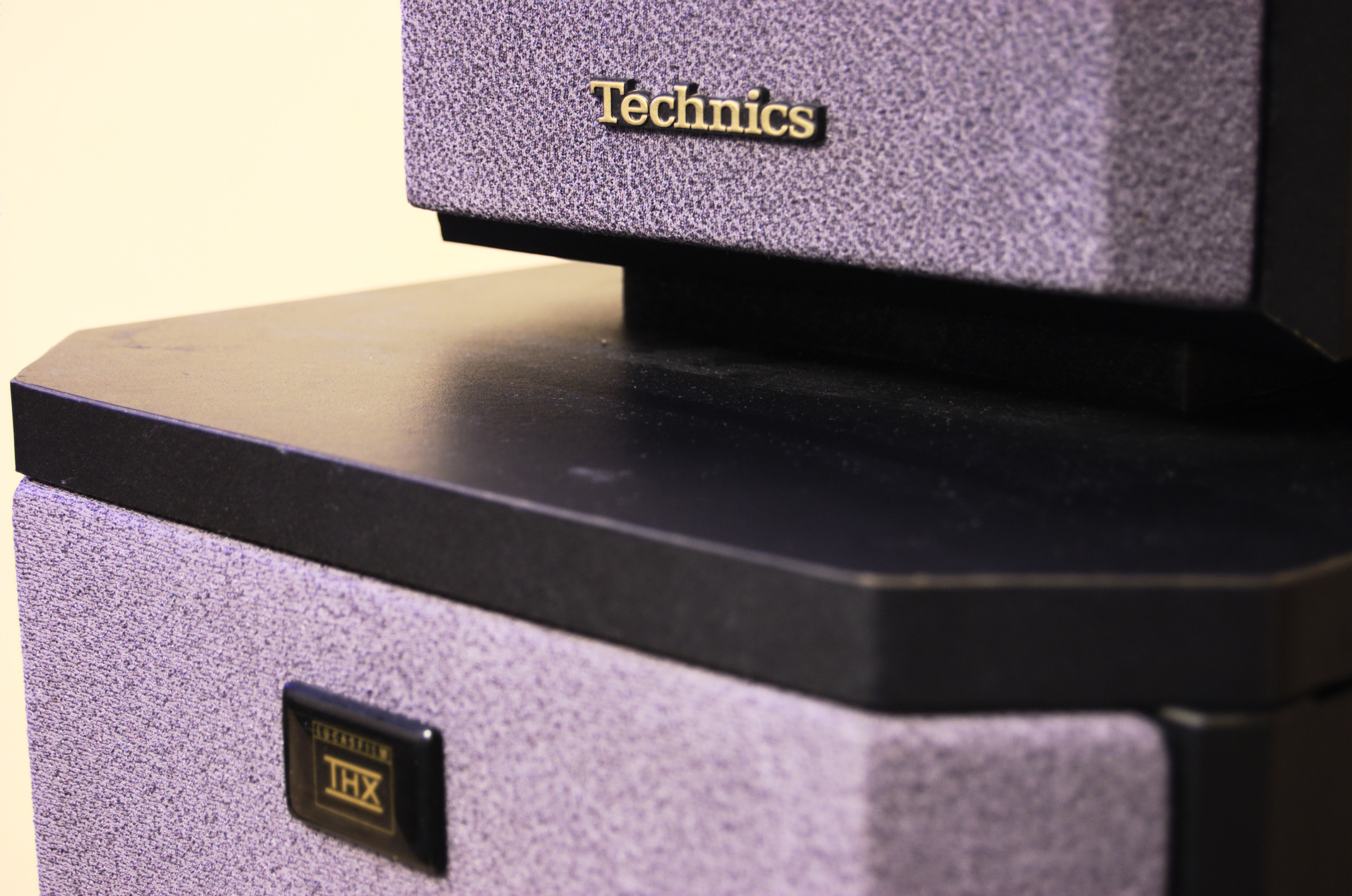

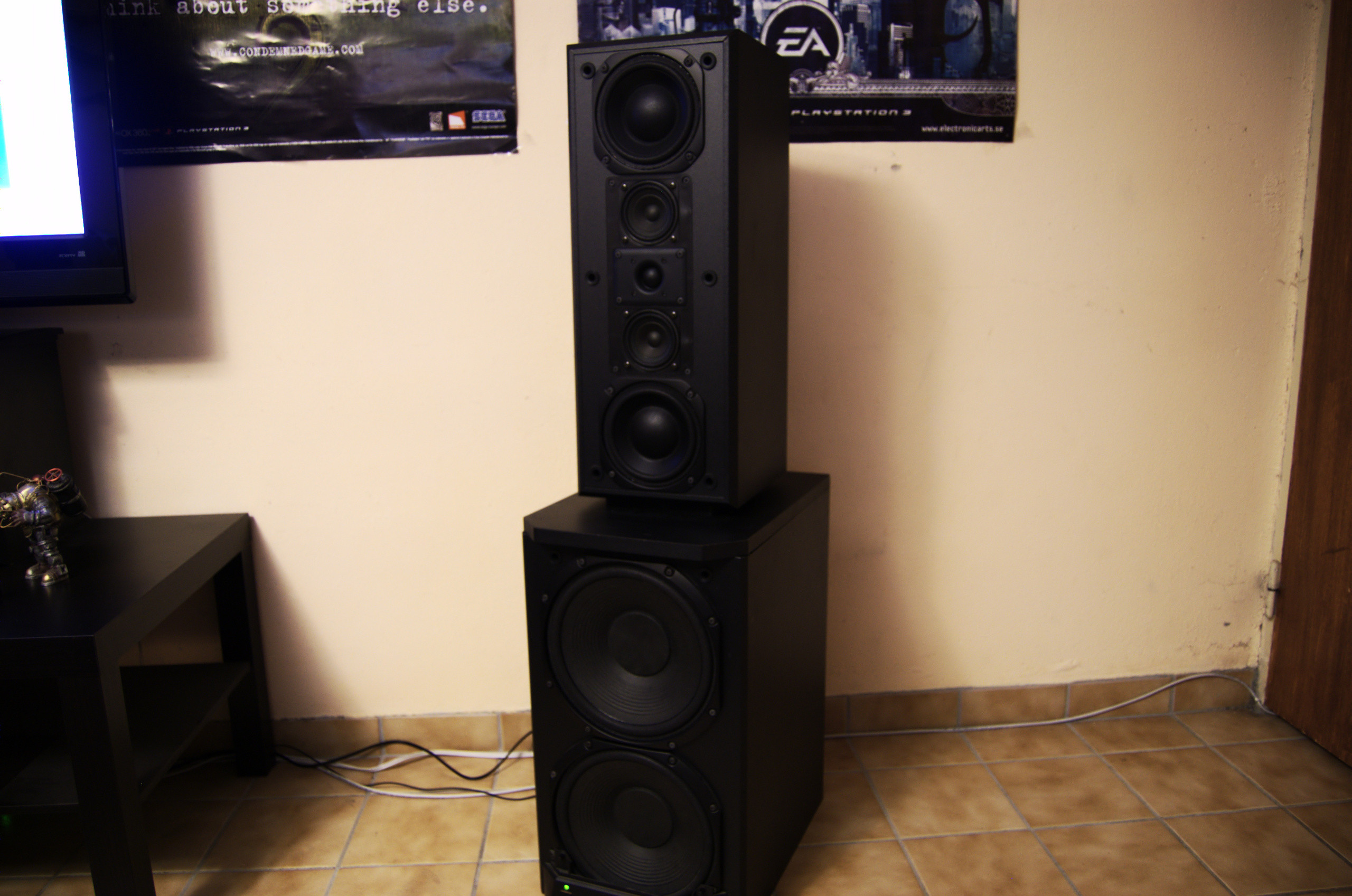

Fot
Det är kanske inte helt uppenbart men frontarna står på speciella fötter som är anpassade för att de ska kunna stå ovanpå basmodulerna. Subwoofern slutar vid tyget, trästycket ovanför tillhör alltså foten. (2009-11-09 23:12:54) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:  Technics SB-TW50,  Technics TF50

(2009-11-28 21:01:59) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:  Technics TF50

(2009-12-13 23:57:01) Bilden är högupplöst. Klicka i bilden för att zooma.

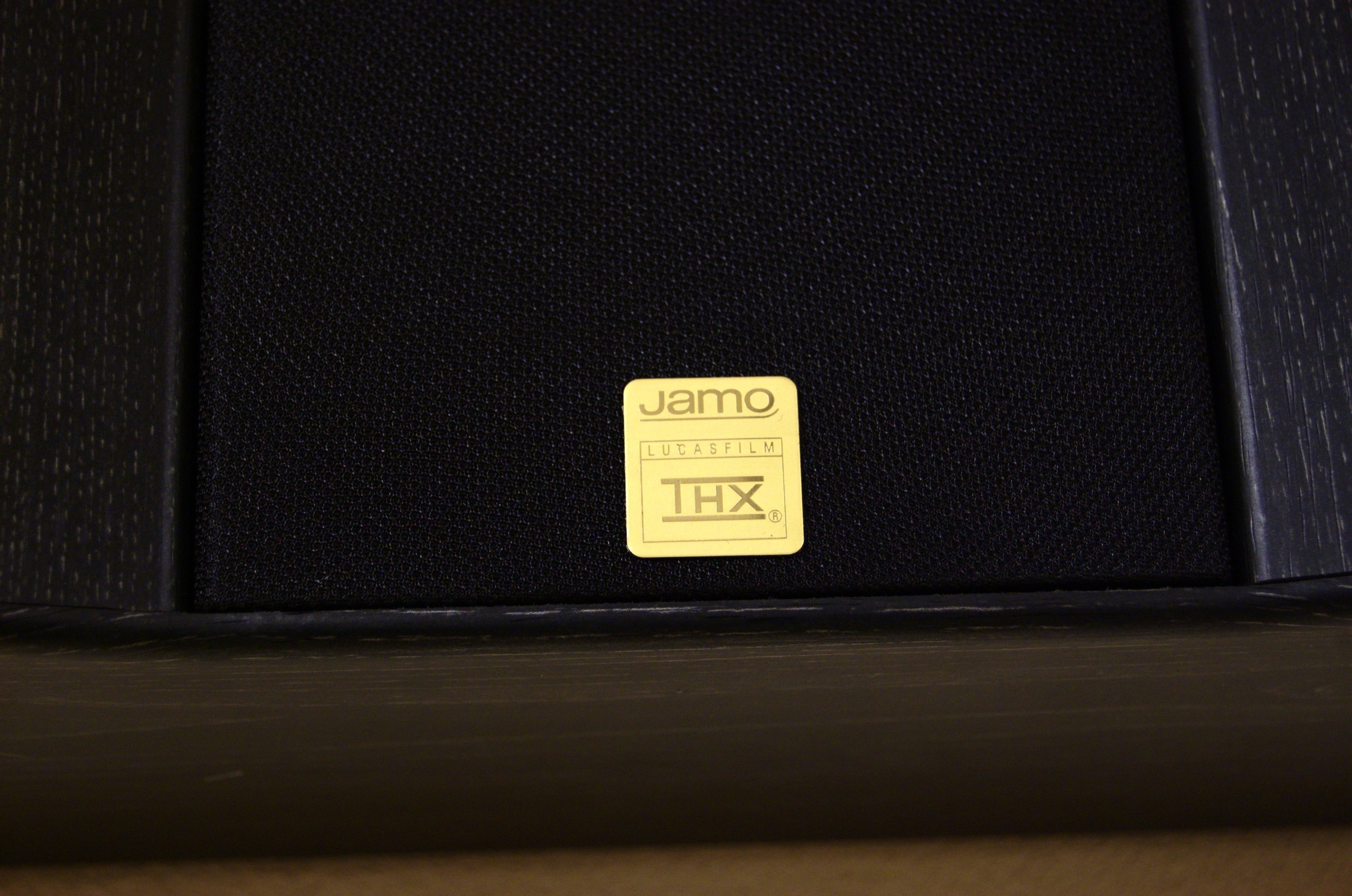

Produkter på bilden:  Jamo THX ONE SURROUND

(2009-11-09 23:13:51) Bilden är högupplöst. Klicka i bilden för att zooma.

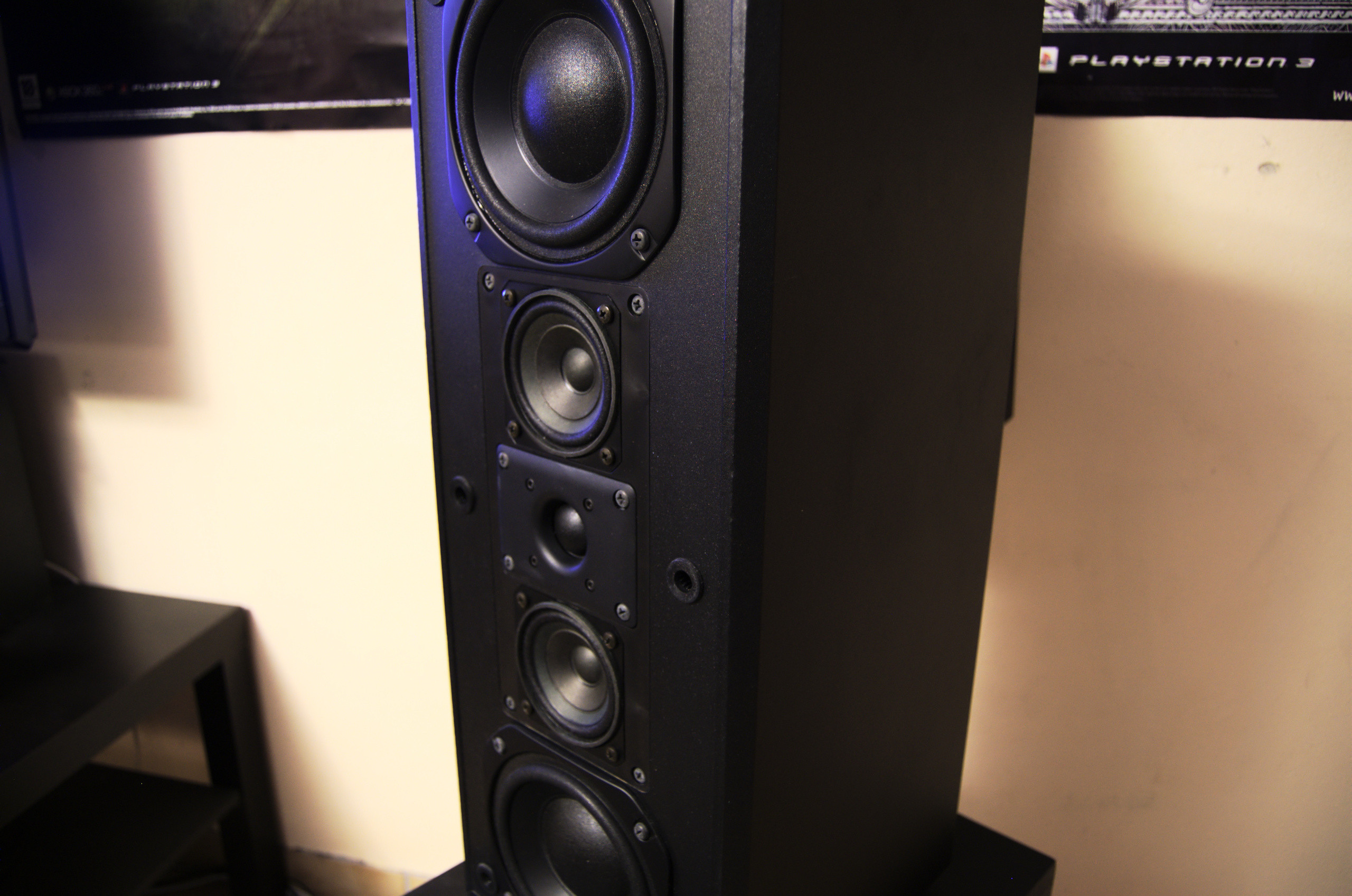

Produkter på bilden:  Technics TF50

(2009-11-10 19:00:17) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:  Technics SB-TW50,  Technics TF50

(2009-11-09 23:14:23) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:  Technics TF50

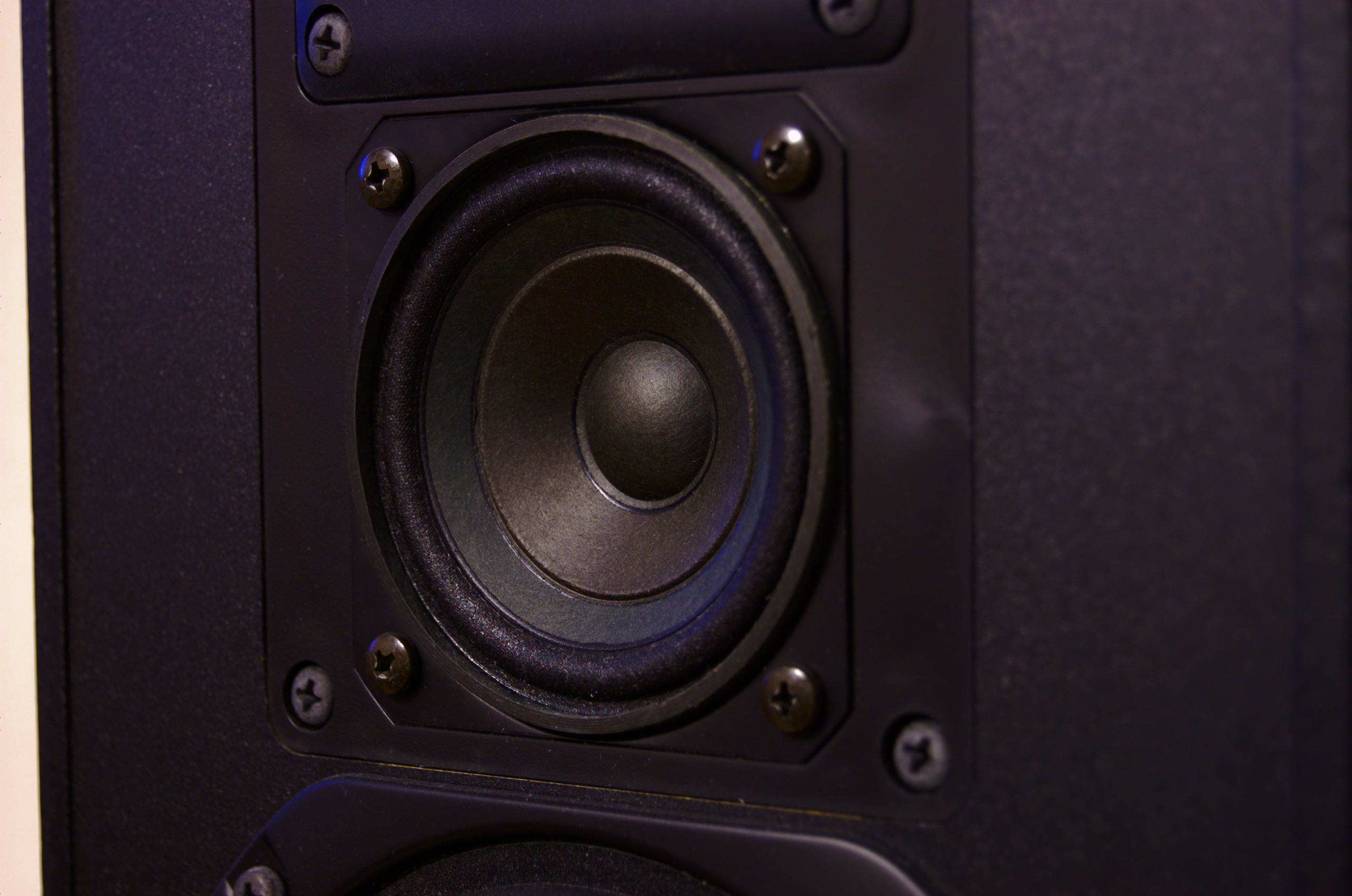

Mellanregistret är 3-nånting tum och har en lite speciel dubbelkon-uppbyggnad. Tanken är att den lilla konen ska motverka konuppbrytningar så att den ska kunna användas som bredbandselement. Nu saknar jag original-surrarna men om jag förstått rätt är de bestyckade med detta fullregisterelement samt en likadan bas som i frontarna. (2009-11-10 12:46:29) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:  Technics TF50

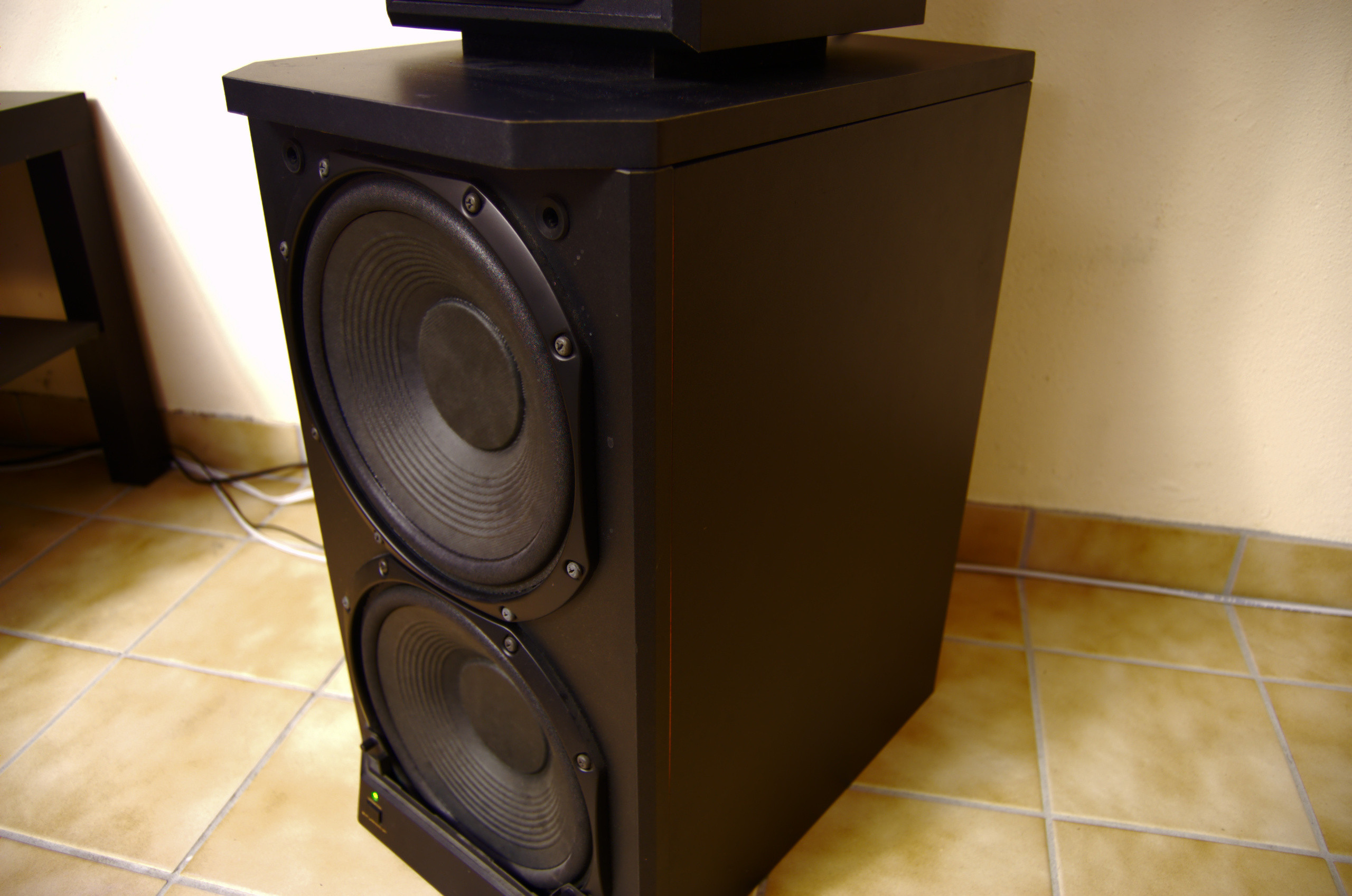

En av de två aktiva basmodulerna
Den här lilla saken kan verkligen få byxbenen att fladdra. Potenta saker.. (2009-11-10 16:41:00) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:  Technics SB-TW50

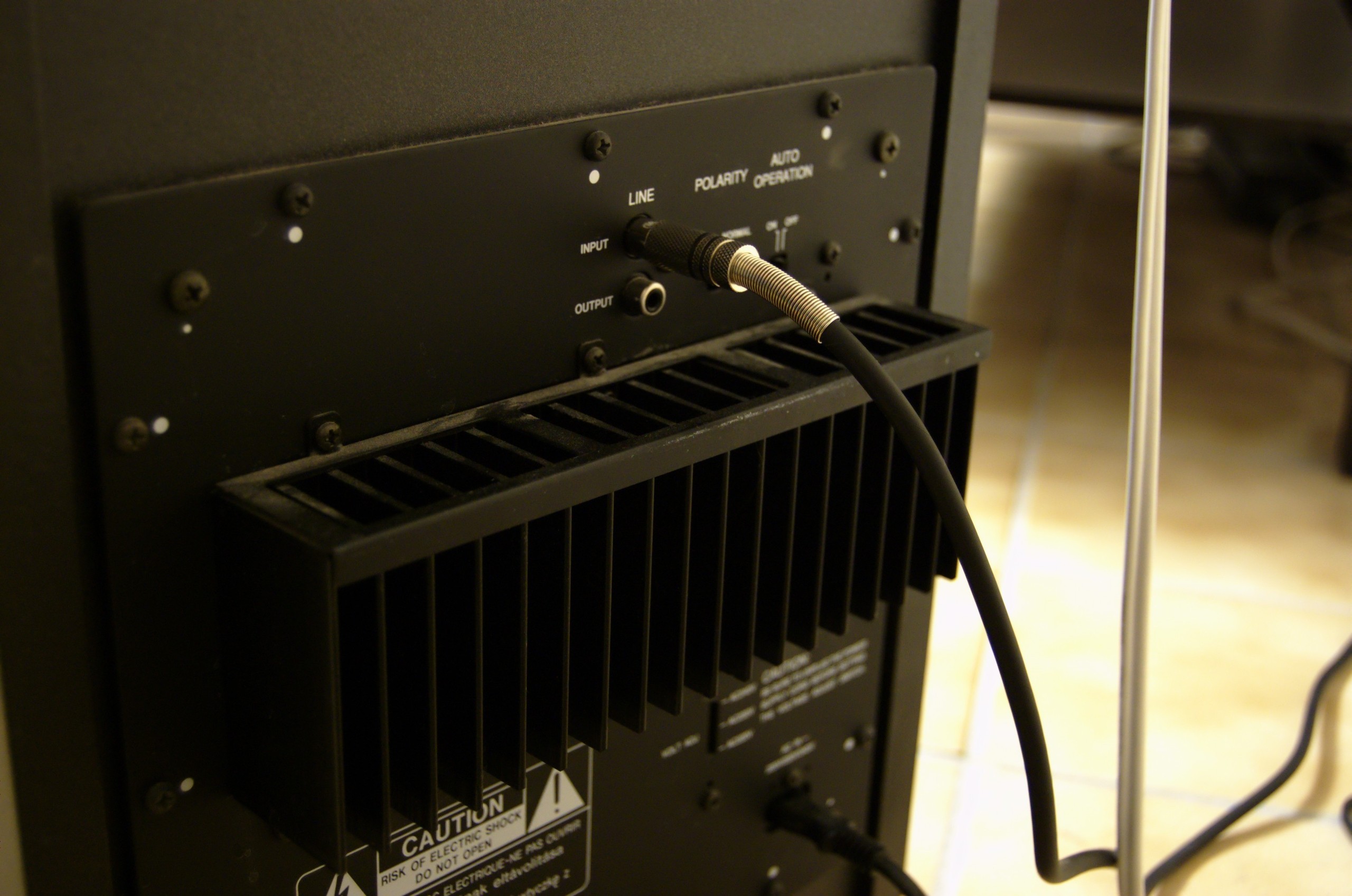

Baksidan av subwoofrarna
Nu har jag fått en lågnivåkabel som jag inte behöver skämmas över i julklapp av min kompis =) Innan körde jag med ett extremt tunt lakritssnöre.

Lägg märke till avsaknaden av inställningsmöjligheter. (2009-12-23 23:39:12) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:  Technics SB-TW50

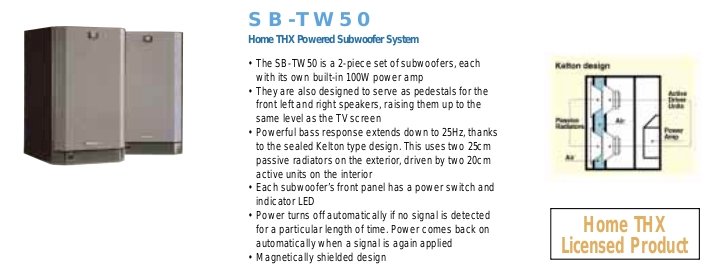

Basens konstruktion
Litet urklipp av en gammal produktkatalog.

Som man kan utläsa av den otydliga illustrationen till höger består basmodulerna av två stycken passiva 10" slavbasar på utsidan (de som syns) och direkt bakom sitter dubbla 8" baselement. Nån slags slavkonstruktion framför sluten låda alltså. Skum lösning som aldrig sett tidigare.. Om nån vet nåt om denna lösning så skriv gärna i kommentarerna =) (2009-11-10 16:45:34)

Produkter på bilden:  Technics SB-TW50

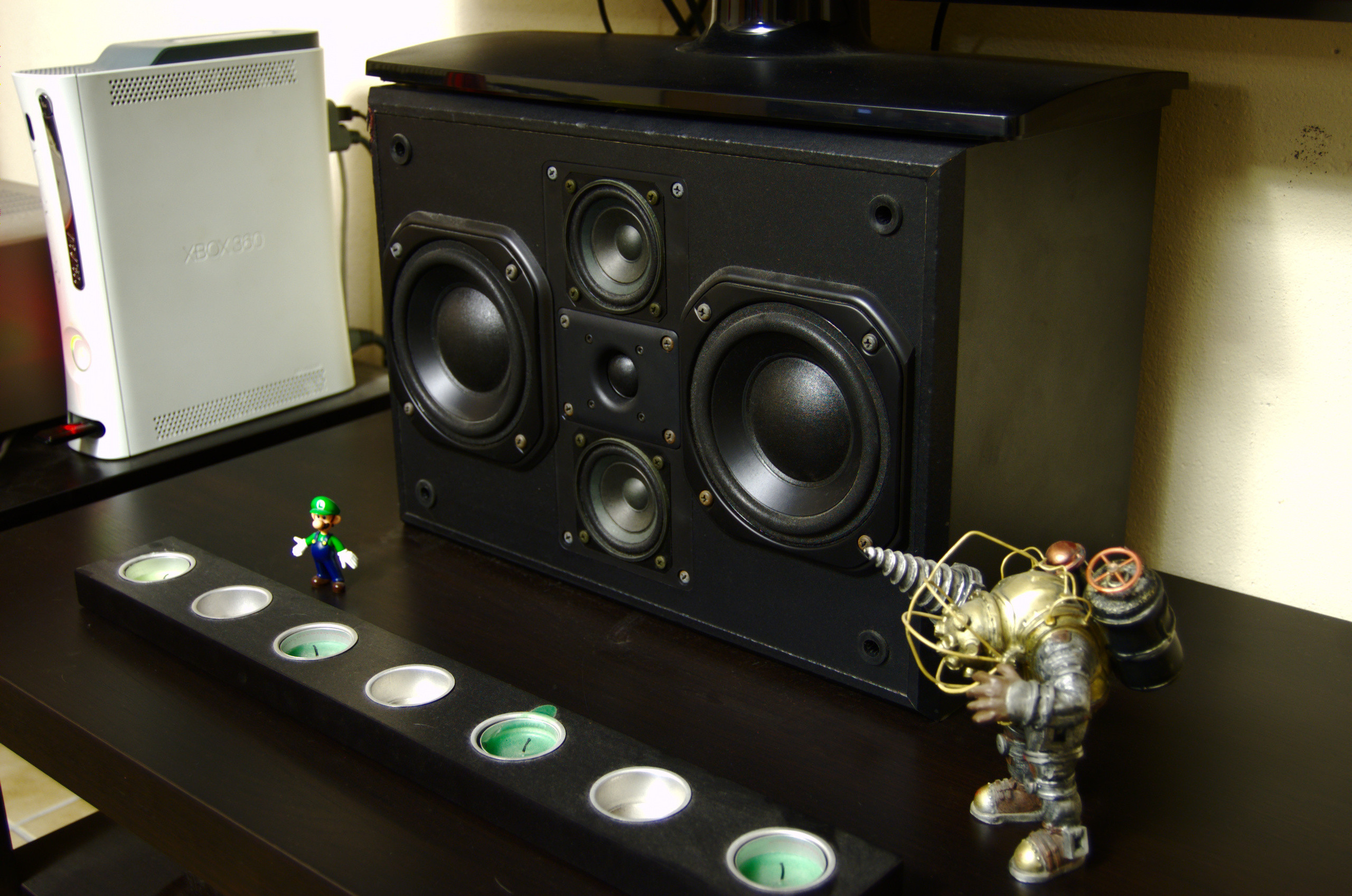

Vilken röstförmedlare!
Helt enkelt makalöst. (2009-11-10 18:58:44) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:  Microsoft Xbox 360 Premium HDMI 20GB,  Technics TC50

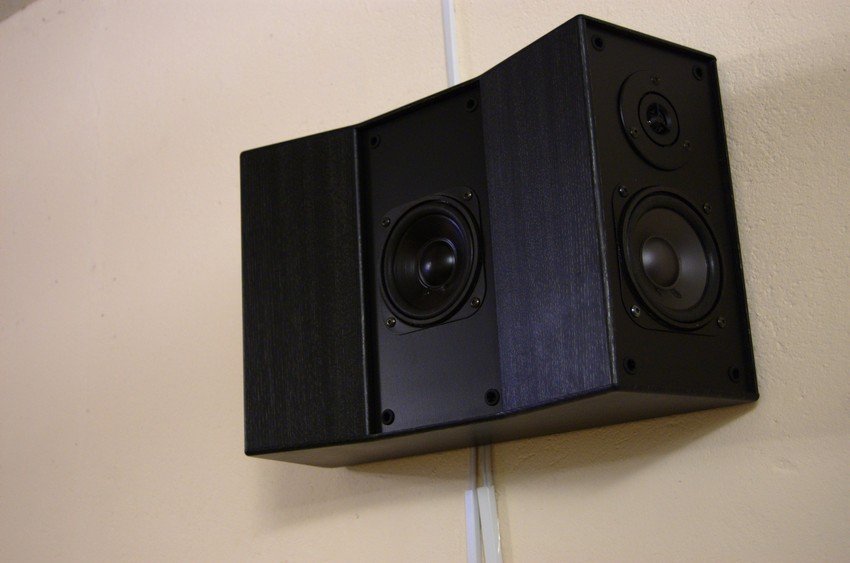

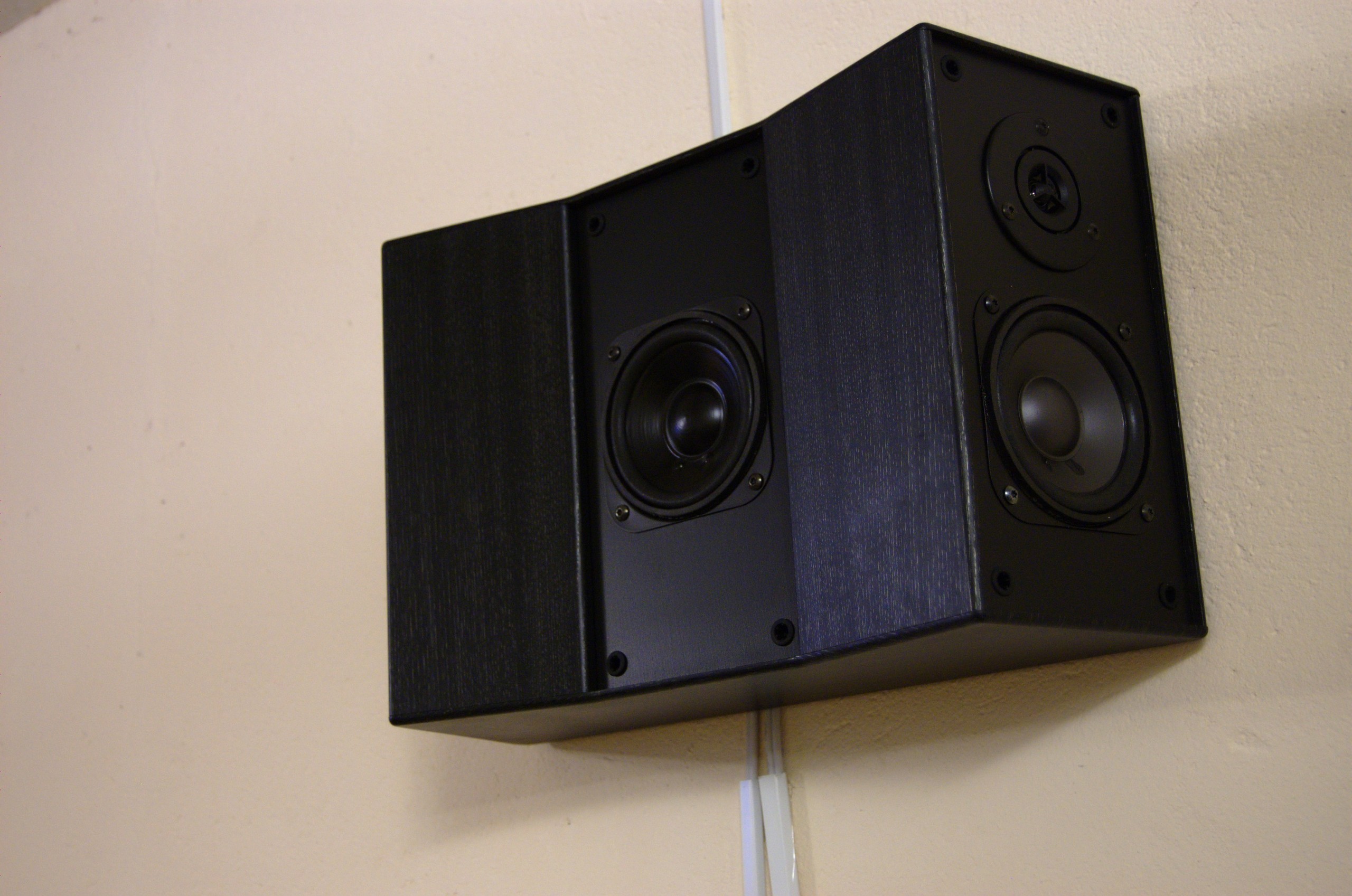

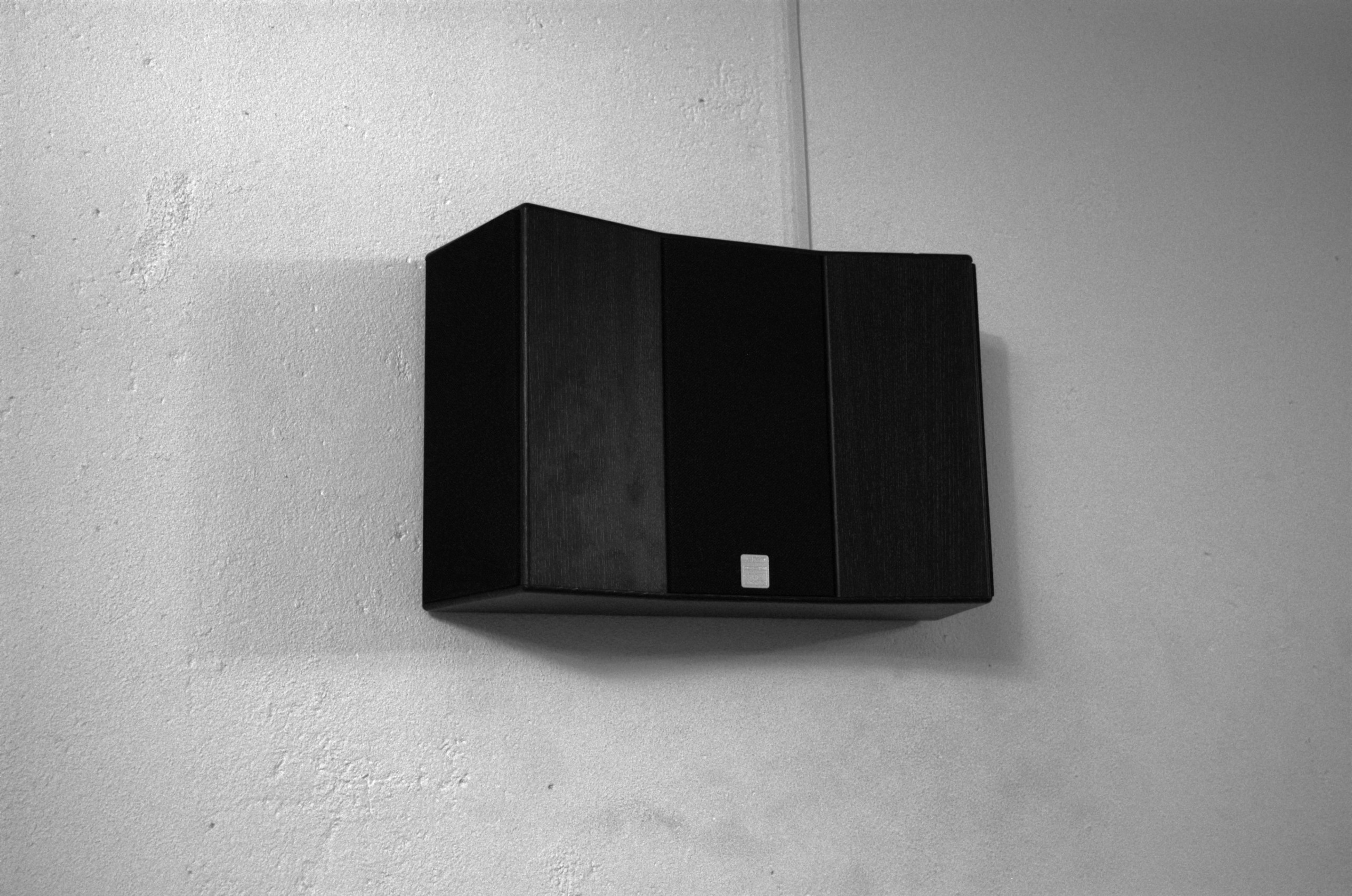

Surround
(2009-11-24 17:08:27) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:  Jamo THX ONE SURROUND

(2009-11-24 17:10:22) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:  Jamo THX ONE SURROUND

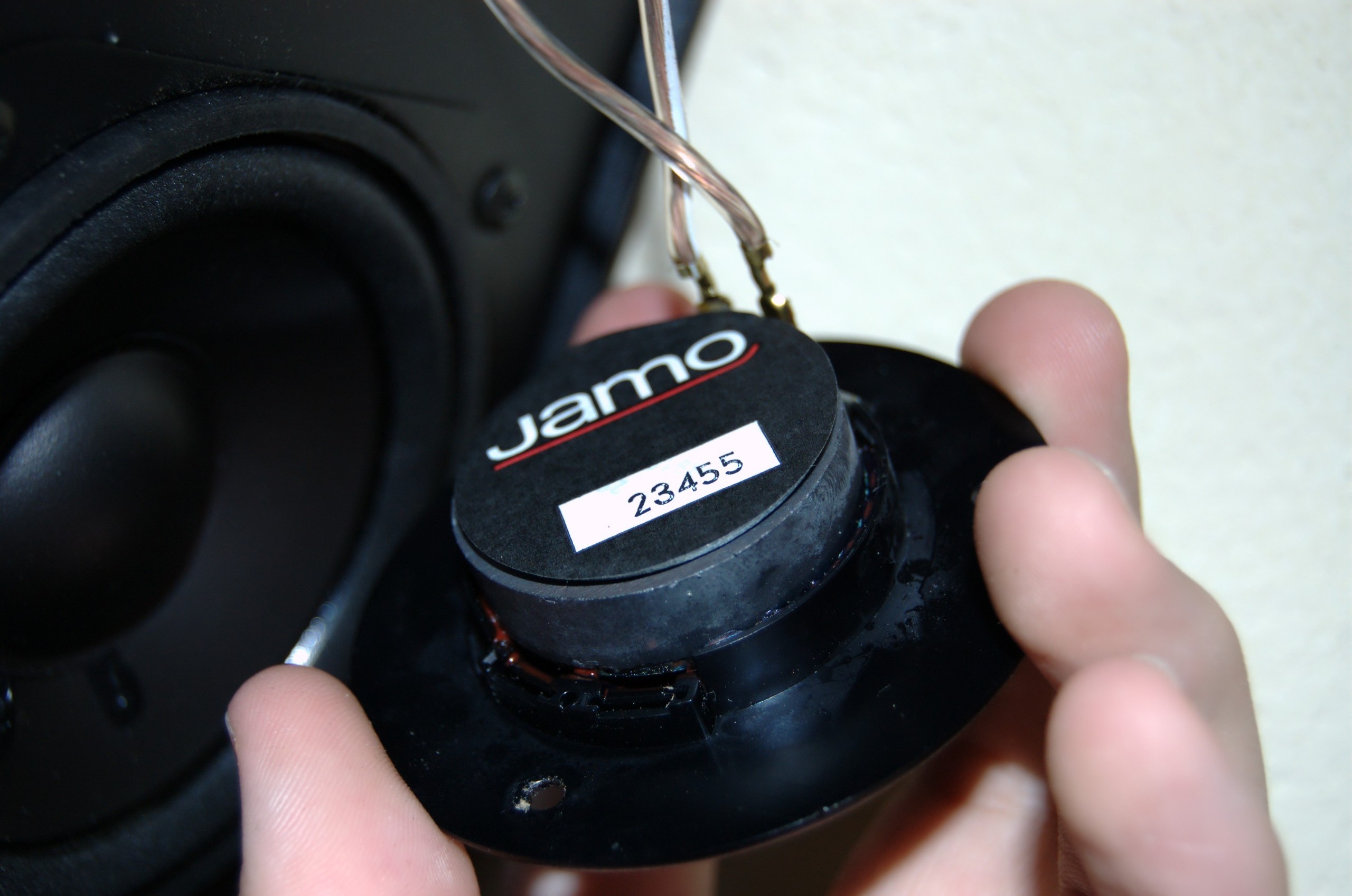

Surren utan tyg
(2009-12-13 17:16:54) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:  Jamo THX ONE SURROUND

(2009-12-13 18:25:55) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:  Jamo THX ONE SURROUND

(2009-12-13 17:43:54) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:  Jamo THX ONE SURROUND

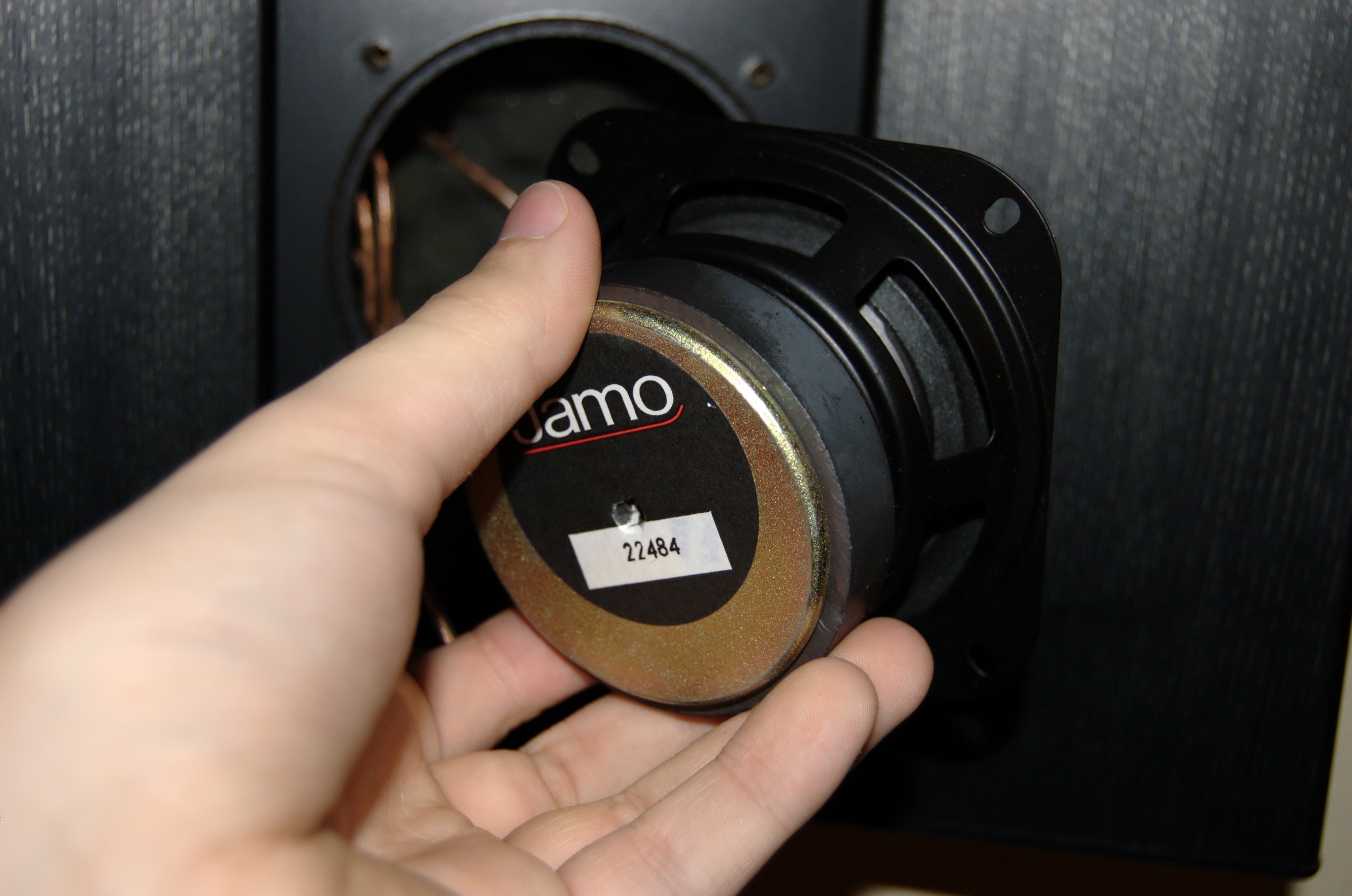

(2009-12-14 12:43:13) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:  Jamo THX ONE SURROUND

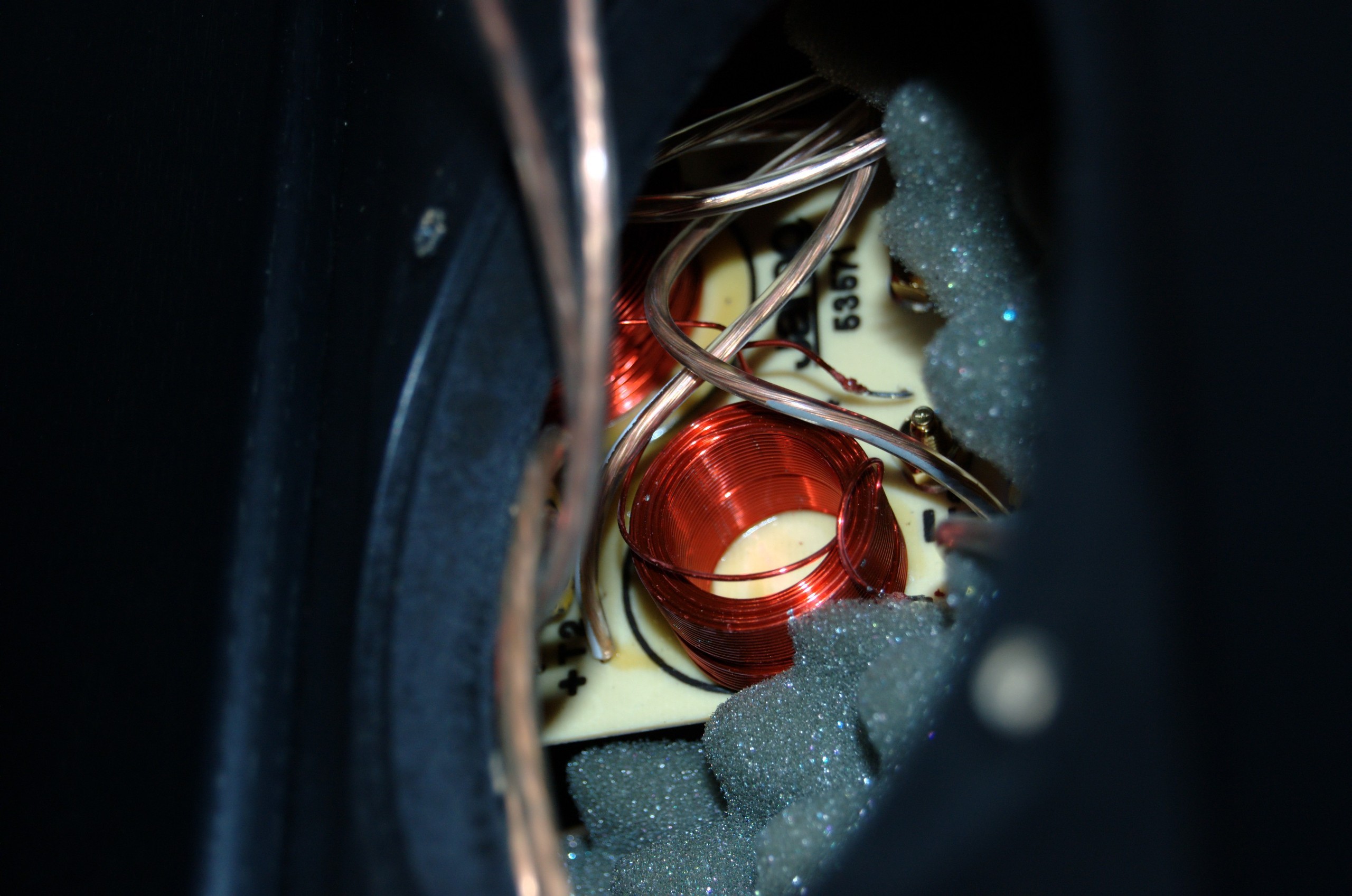

Här syns en bit av delningsfiltret. Högtalaren består av tre kammare. Den största är till basen på framsidan, och sedan två mindre för basarna och diskanterna på sidorna. (2009-12-13 18:25:24) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:  Jamo THX ONE SURROUND

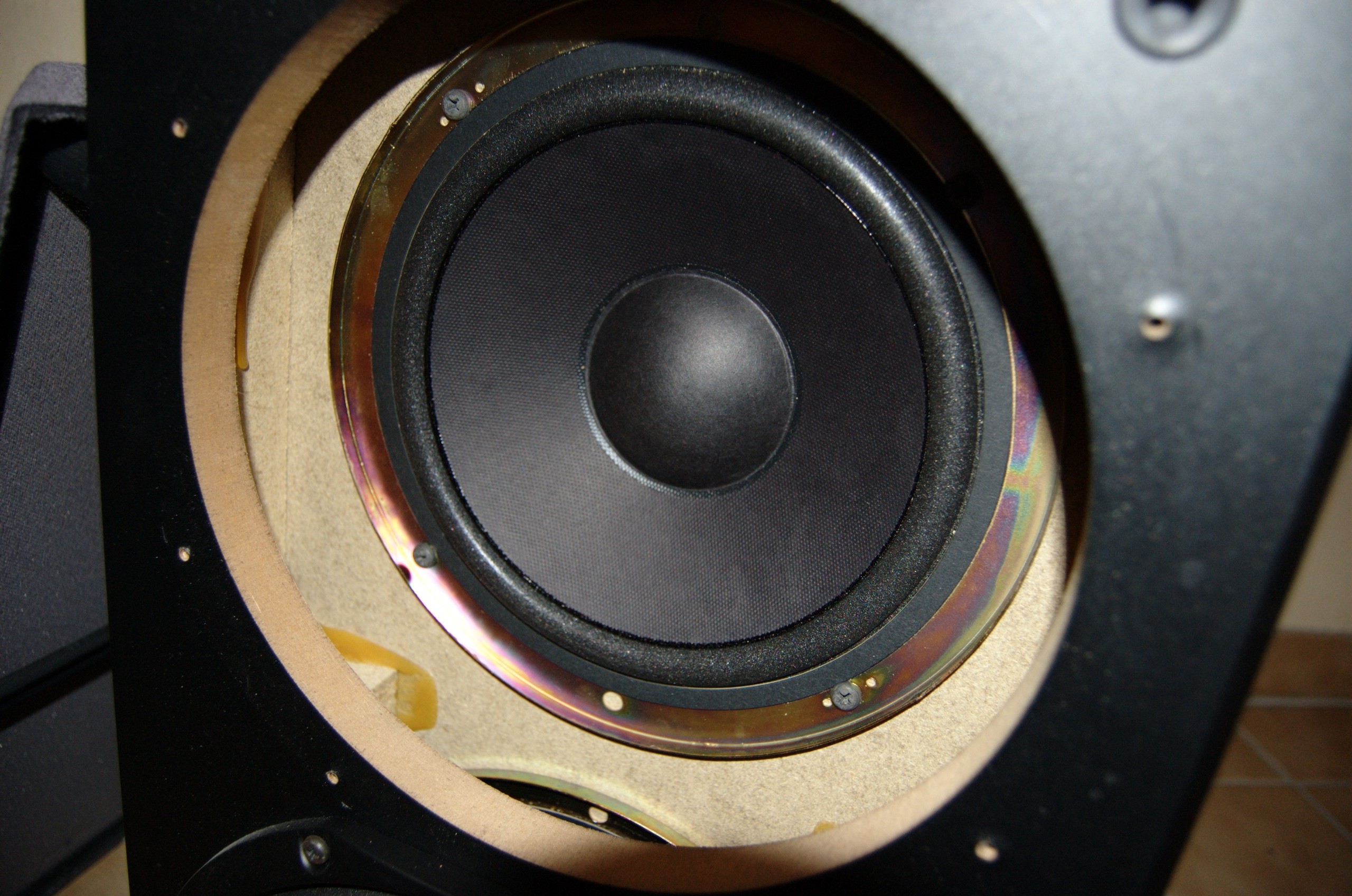

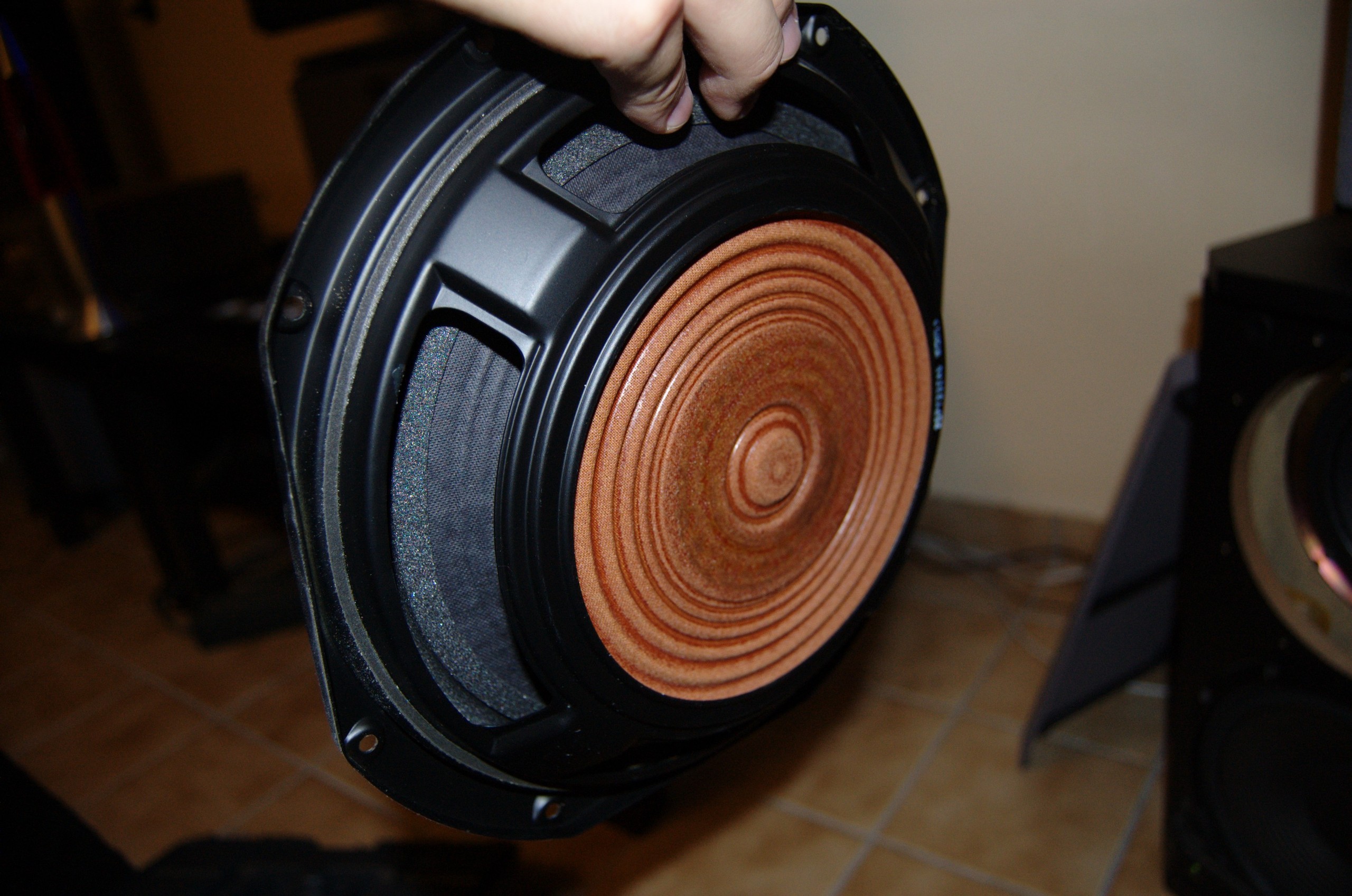

Basen i fronthögtalarna
(2009-11-20 12:13:21) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:  Technics TF50

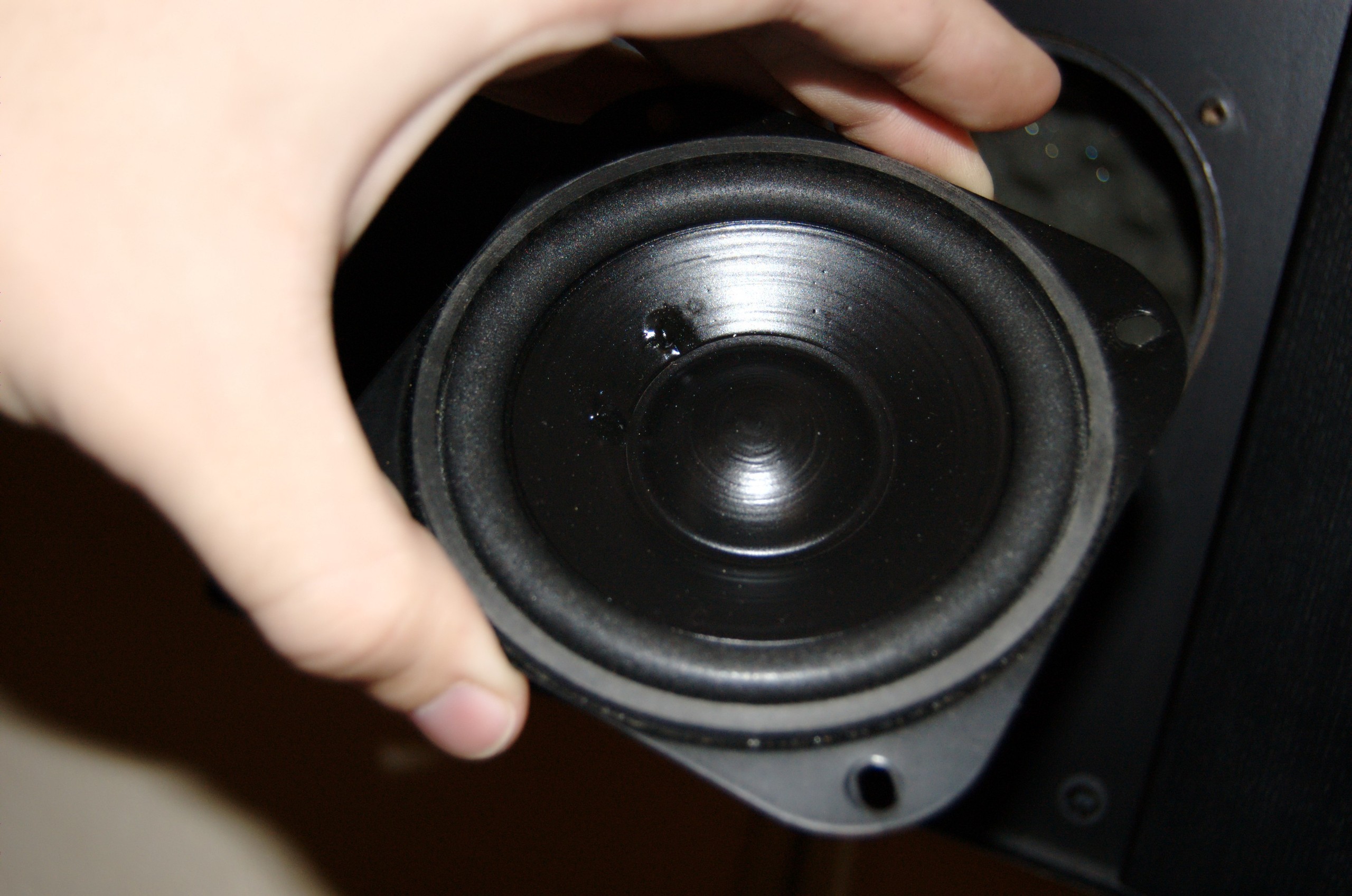

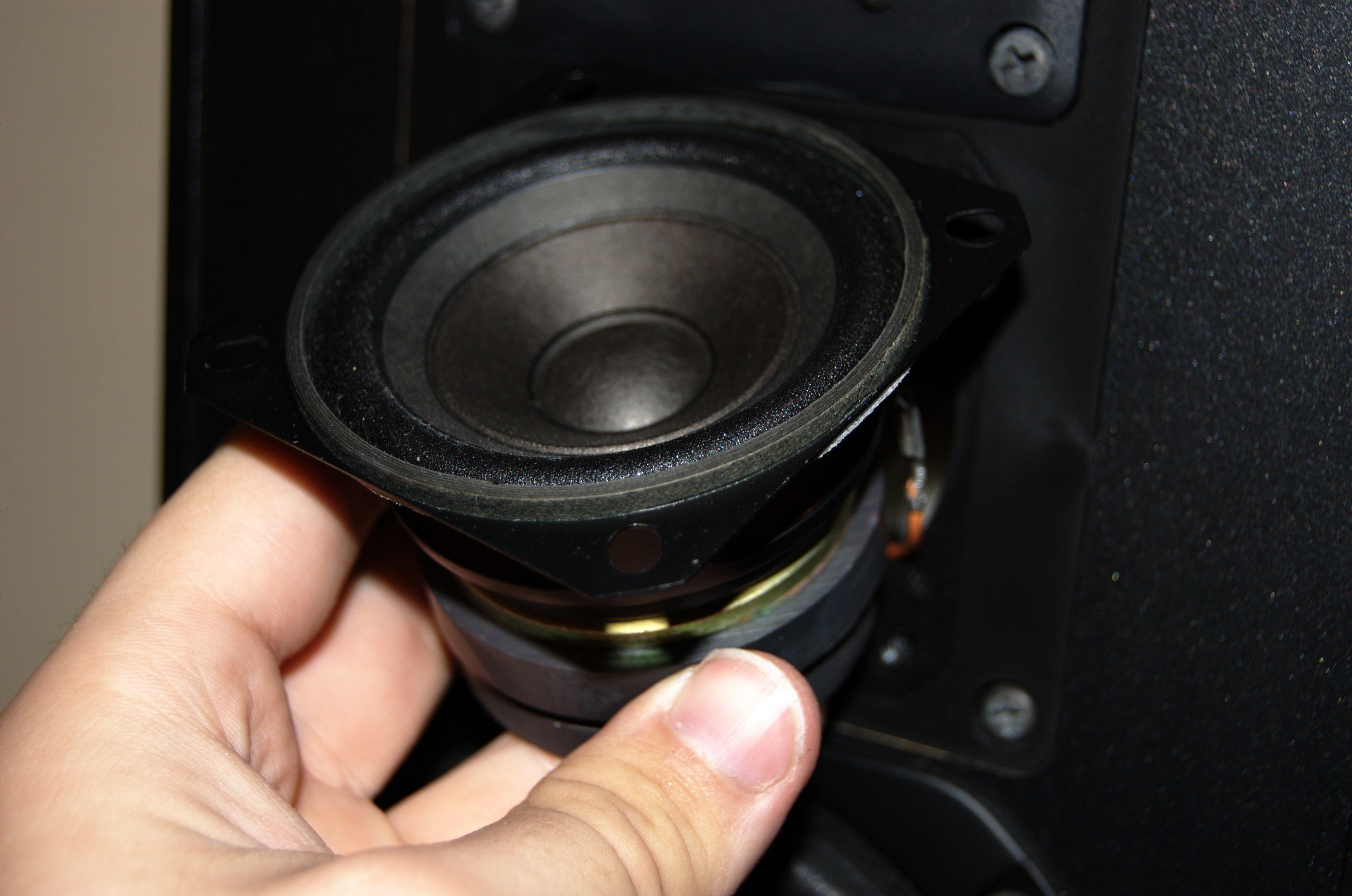

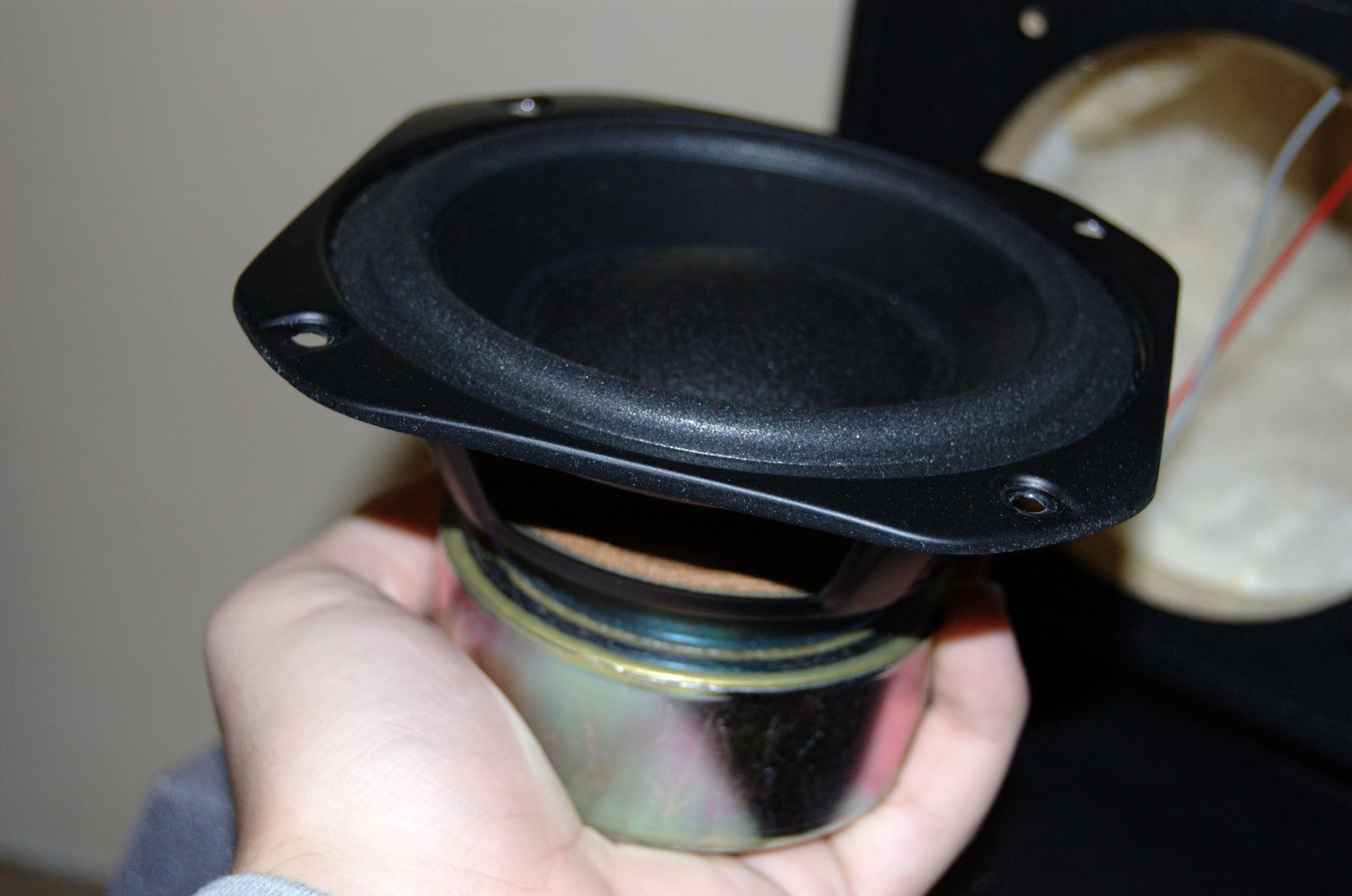

Det söta 3½"-mellanregistret
(2009-11-20 12:13:59) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:  Technics TF50

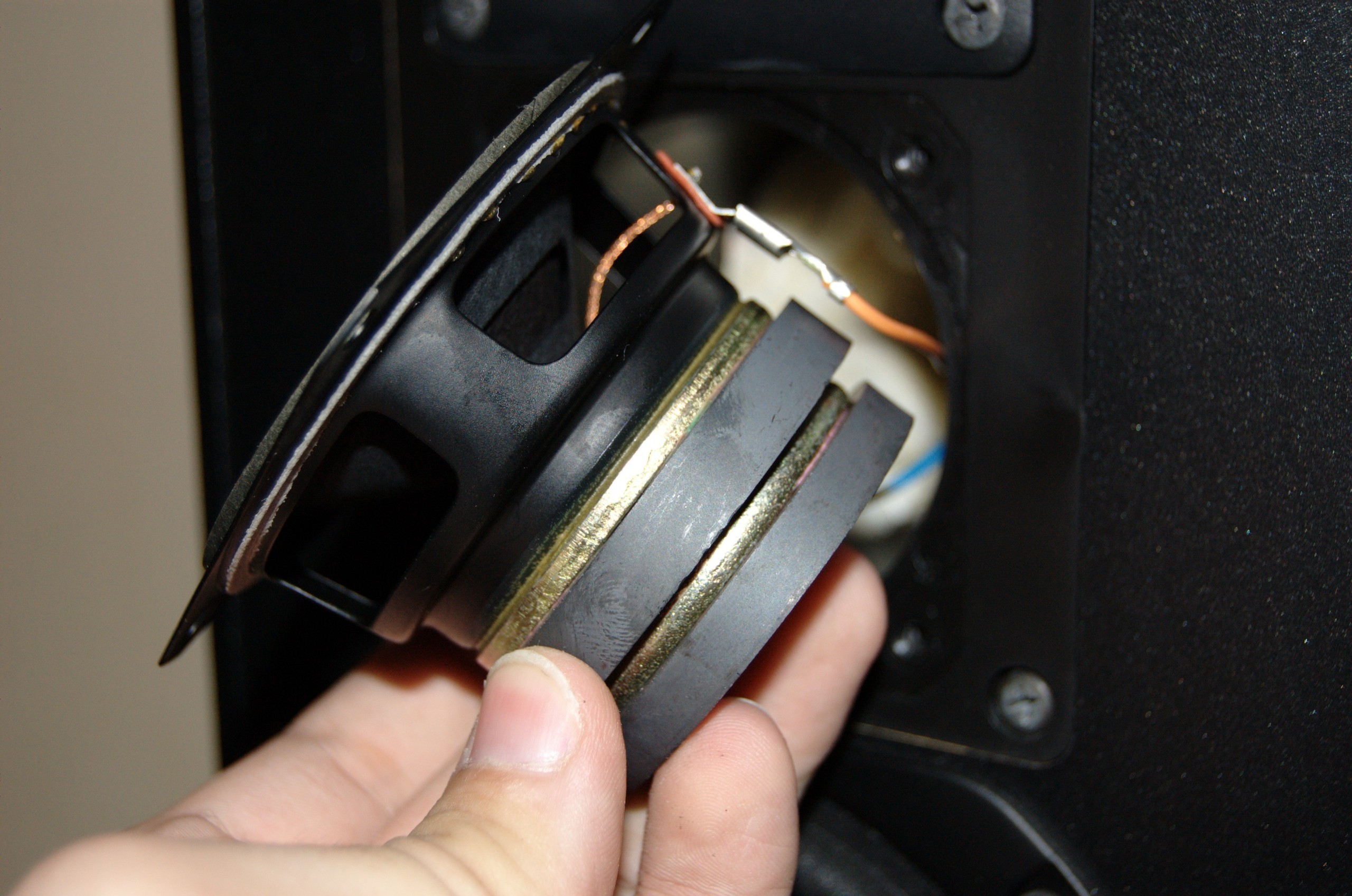

Magnetiskt avskärmad
Tack till ekolnskungen för upplysningen att det matta ringen längst bak avskärmar elementet. (2009-11-20 12:14:38) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:  Technics TF50

(2009-11-20 16:28:29) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:  Technics TF50

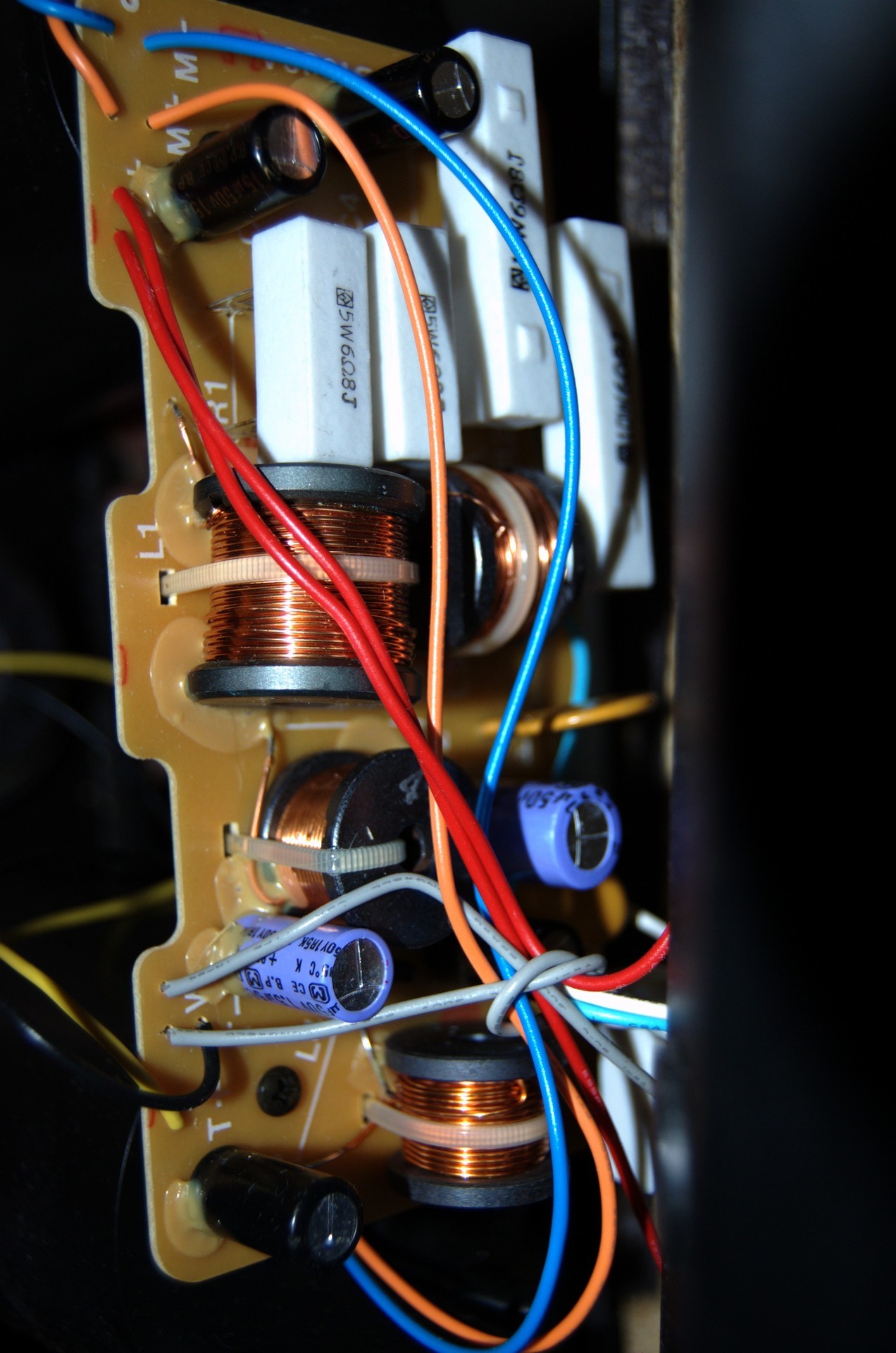

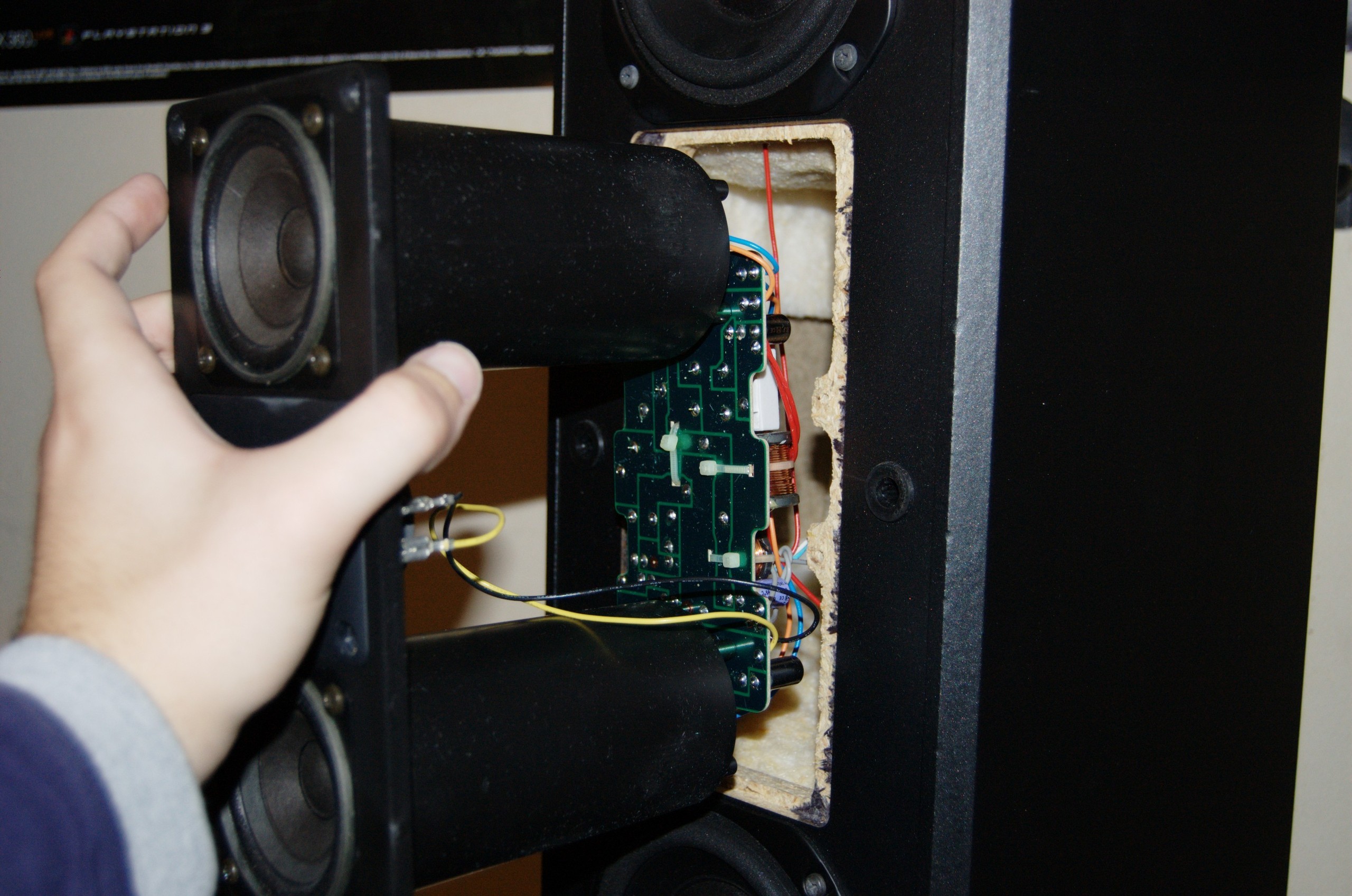

Delningsfiltret
Komplexitet är ingen garanti för ett bra delningsfilter men det ger iaf ett solitt intryck av att högtalaren är påkostad =) Eftersom den låter underbart kan jag bara anta att filtret är av sund design. (2009-11-20 16:29:00) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:  Technics TF50

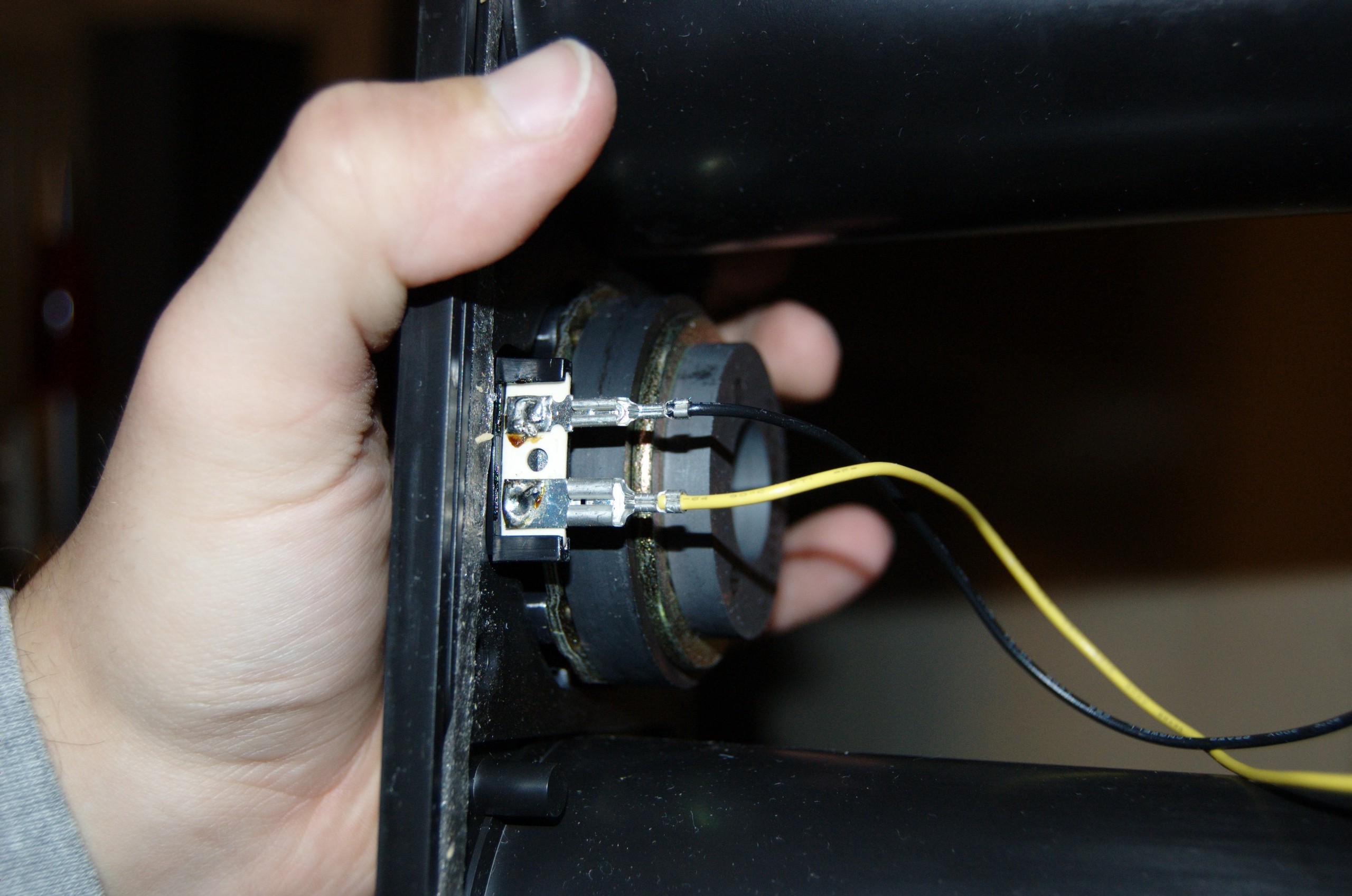

Diskanten
Magnetiskt avskärmad den också. (2009-11-20 19:01:32) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:  Technics TF50

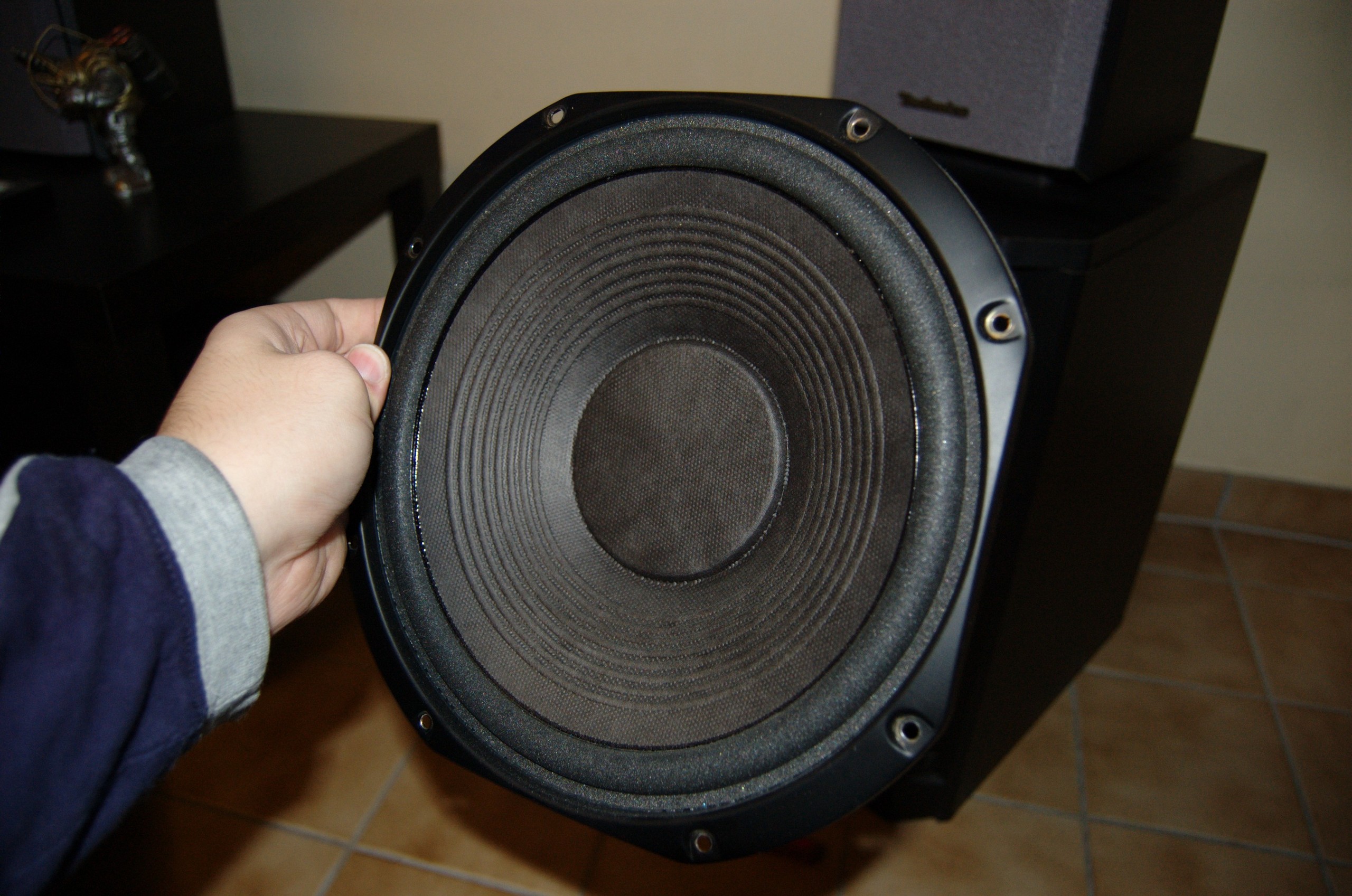

(2009-11-20 19:02:26) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:  Technics SB-TW50

(2009-11-20 19:02:58) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:  Technics SB-TW50

Det riktigt elementet ser ut såhär
Ganska intetsägande utseende. Ingen våldsamd slaglängd eller uppfinningsrik dustcap. Det sitter en likadan 8"-are precis under. (2009-11-20 19:03:57) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:  Technics SB-TW50

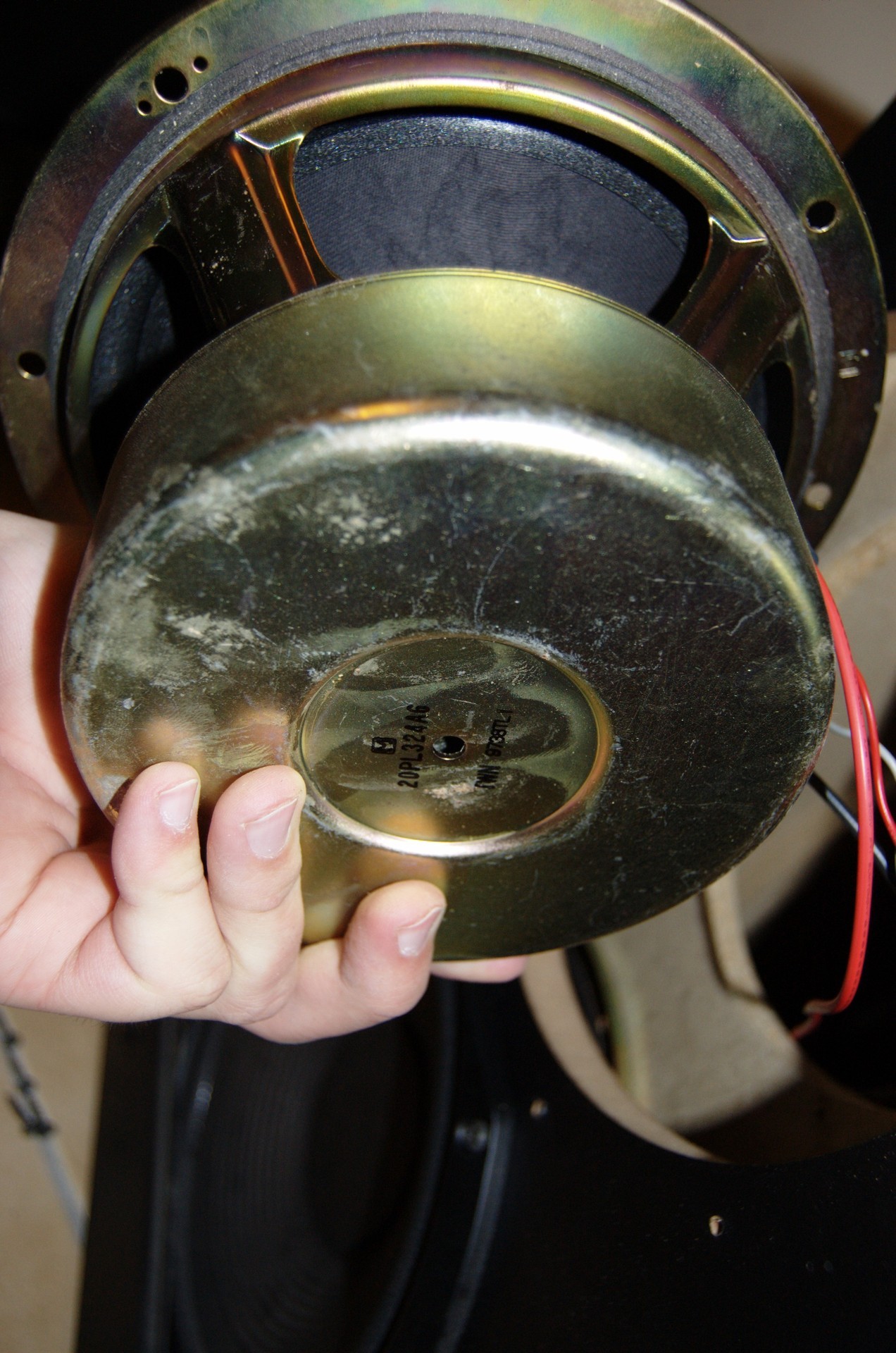

Men stor magnet och väger bly.. Det var inte helt lätt att få ut den ur hålet.. Som tur var fick jag dock in den igen =P (2009-11-20 19:05:05) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:  Technics SB-TW50
