Reza Motherfucker (resestereo deluxe) Övriga byggbilder
Viktat medelbetyg:  (7.00) (baserat på 1 st)  Kommentarer      Anmäl detta album

Efter att ha gjort ett antal olika resestereos bestämde jag mig för att göra det ordentligt denna gång! Målet var riktigt bra ljudkvalitet i kombination med ett "hanterbart format", vilket i mitt fall kanske är aningen större än vad andra anser det vara. Tanken var i alla fall att komma ner på en vikt runt 3-3.5 kg (plus switchat nätaggregat på några hundra gram) vilket jag lyckades med!

Baselementet är ett 4" Vifaelement av riktigt hög klass, diskanten är en Response av god…

  Läs hela
Produkter i albumet:
Detaljer
Bilder i detta album Växla till minatyrbilder

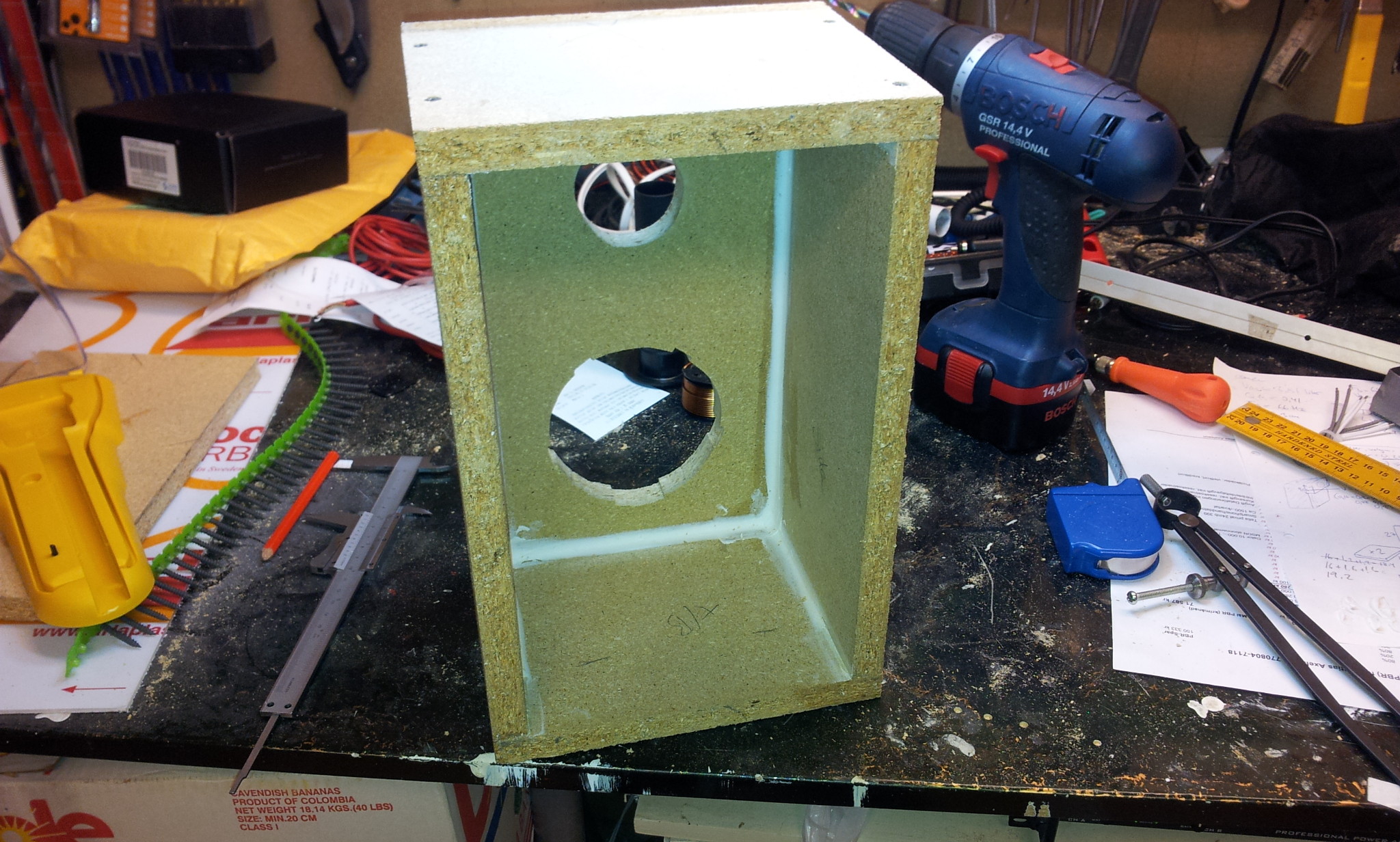

Lådan klar
Här har jag precis gjort klart själva lådan, den interna volymen är strax över 4 liter (basreflex) vilket är optimalt för baselementet. Skarvarna har tätats med akrylfogmassa och hålen för elementen har sågats upp med sticksåg. (2011-10-05 16:15:08) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

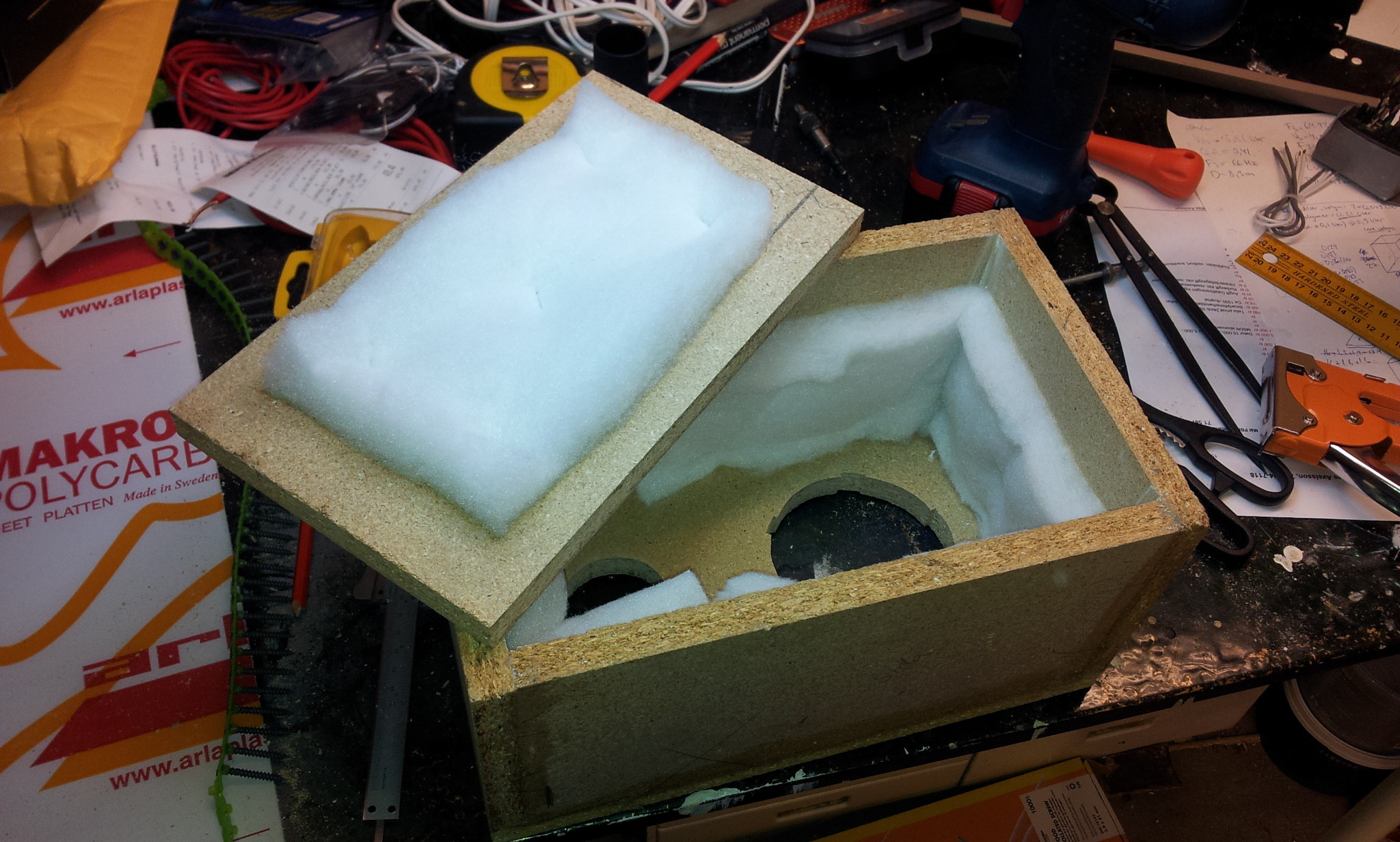

Dämpull
Här har jag klätt insidan med dämpull, bakstycket ska precis limmas dit, några cm försänkt eftersom elektroniken ska sitta på baksidan bakom lexanglas! (2011-10-05 16:17:53) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

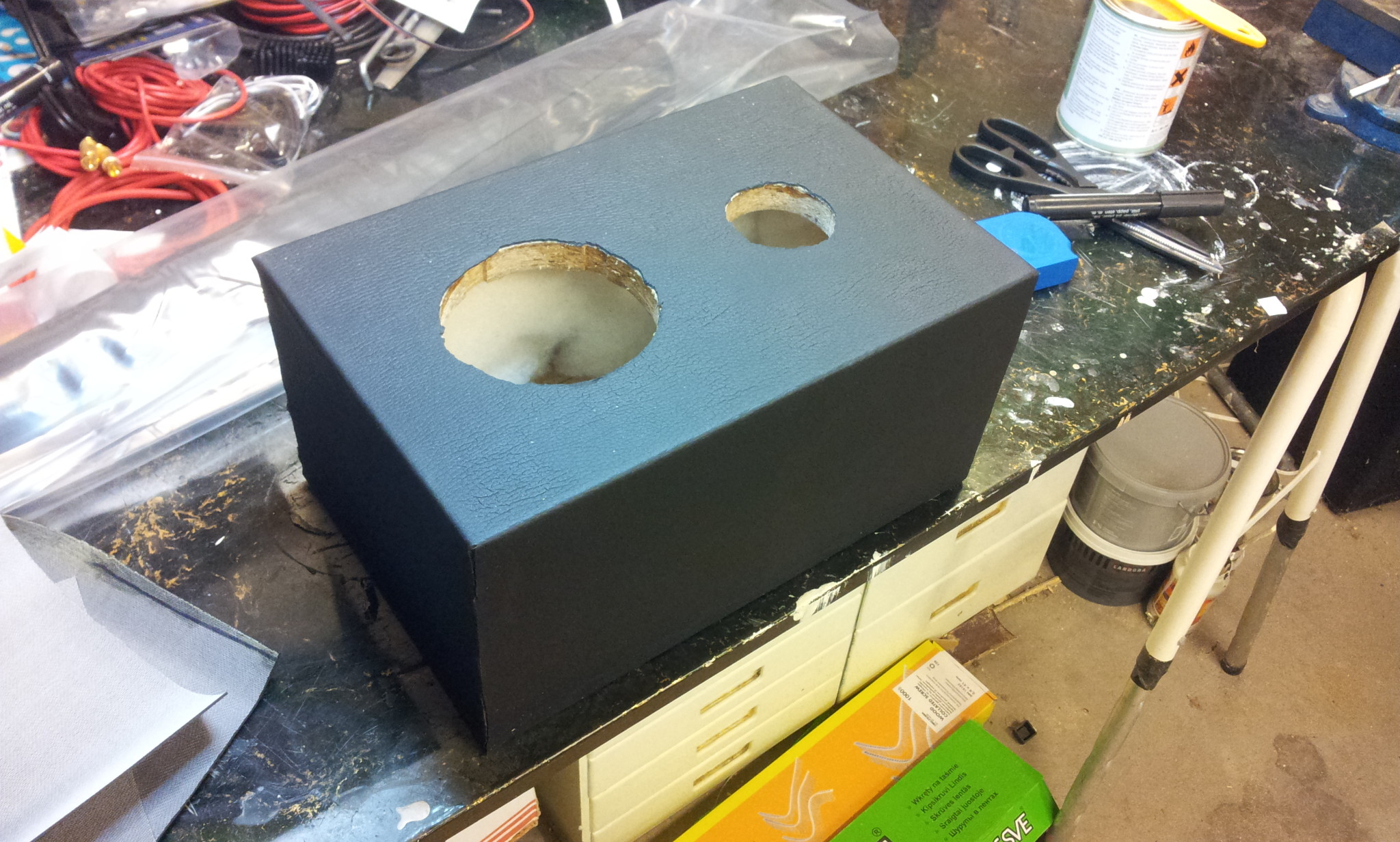

Klädd med konstläder
Här har lådan fått sig ett lager konstläder! (2011-10-05 16:19:33) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

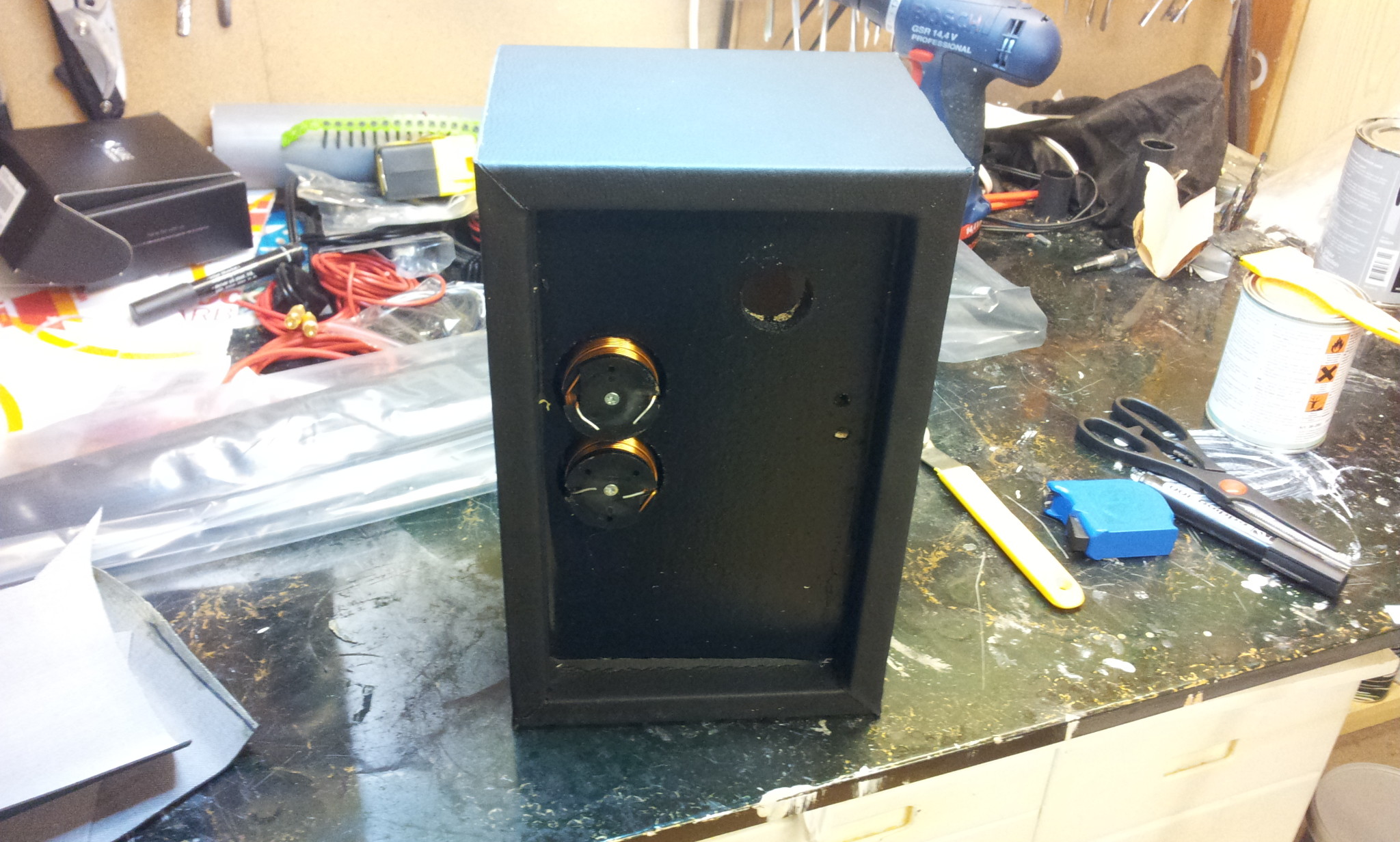

Bakstycke med spolar
Här syns det infällda bakstycket. De luftlindade kvalitetsspolarna var så tjocka att jag var tvungen att fälla in dem i bakstycket, så det är alltså två stycken hål upptagna varefter lådan satts igen med ett stycke spånskiva på insidan (givetvis är allt tätat med akrylfogmassa efteråt!). Hålet för basreflexröret är också upptaget på den här bilden. (2011-10-05 16:20:30) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

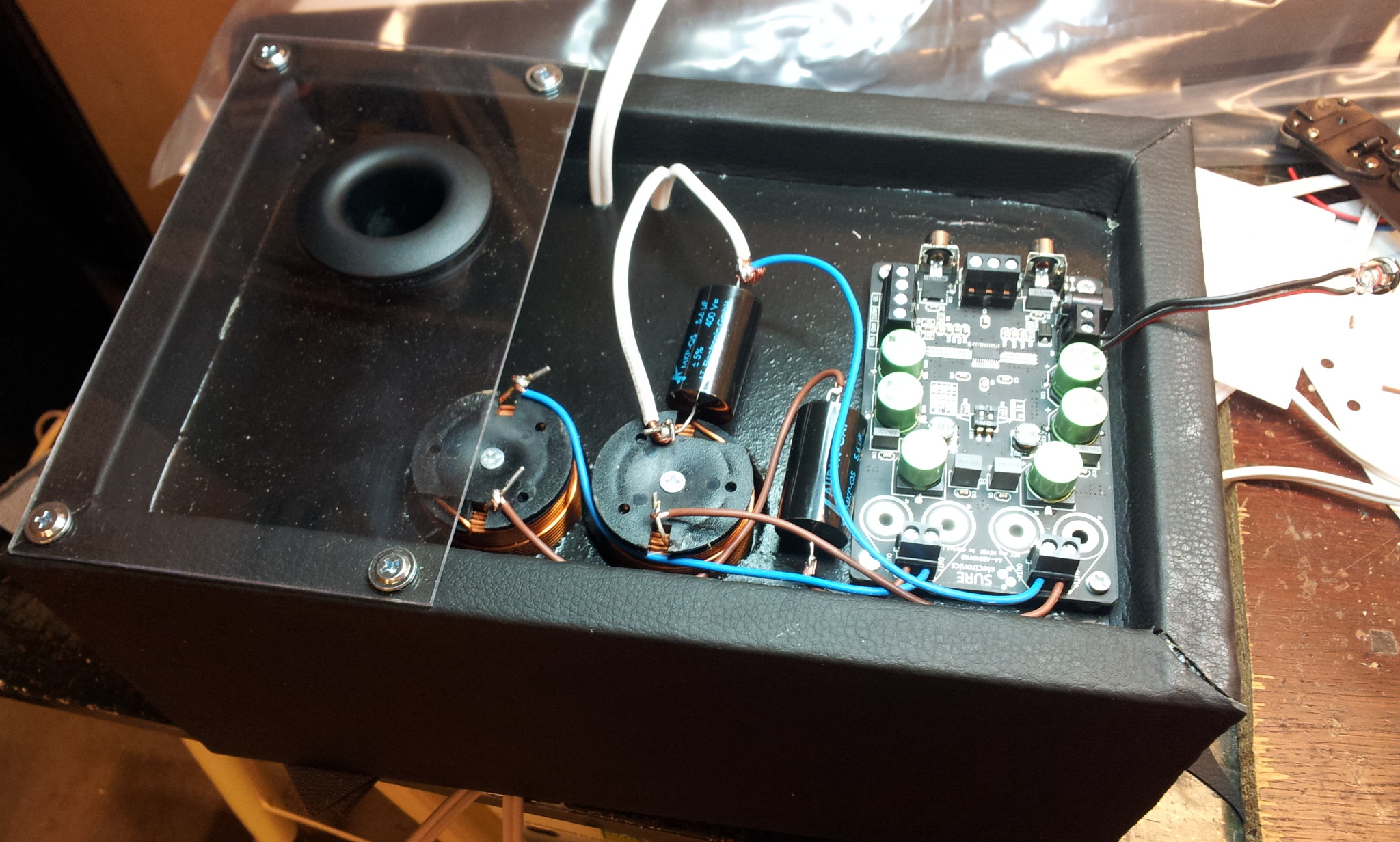

Slutsteg och del av delningsfilter
Här har hälften av lexanglaset monterats tillsammans med basreflexröret, samt slutsteget och kondesatorerna till delningsfiltret. (2011-10-05 16:23:10) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

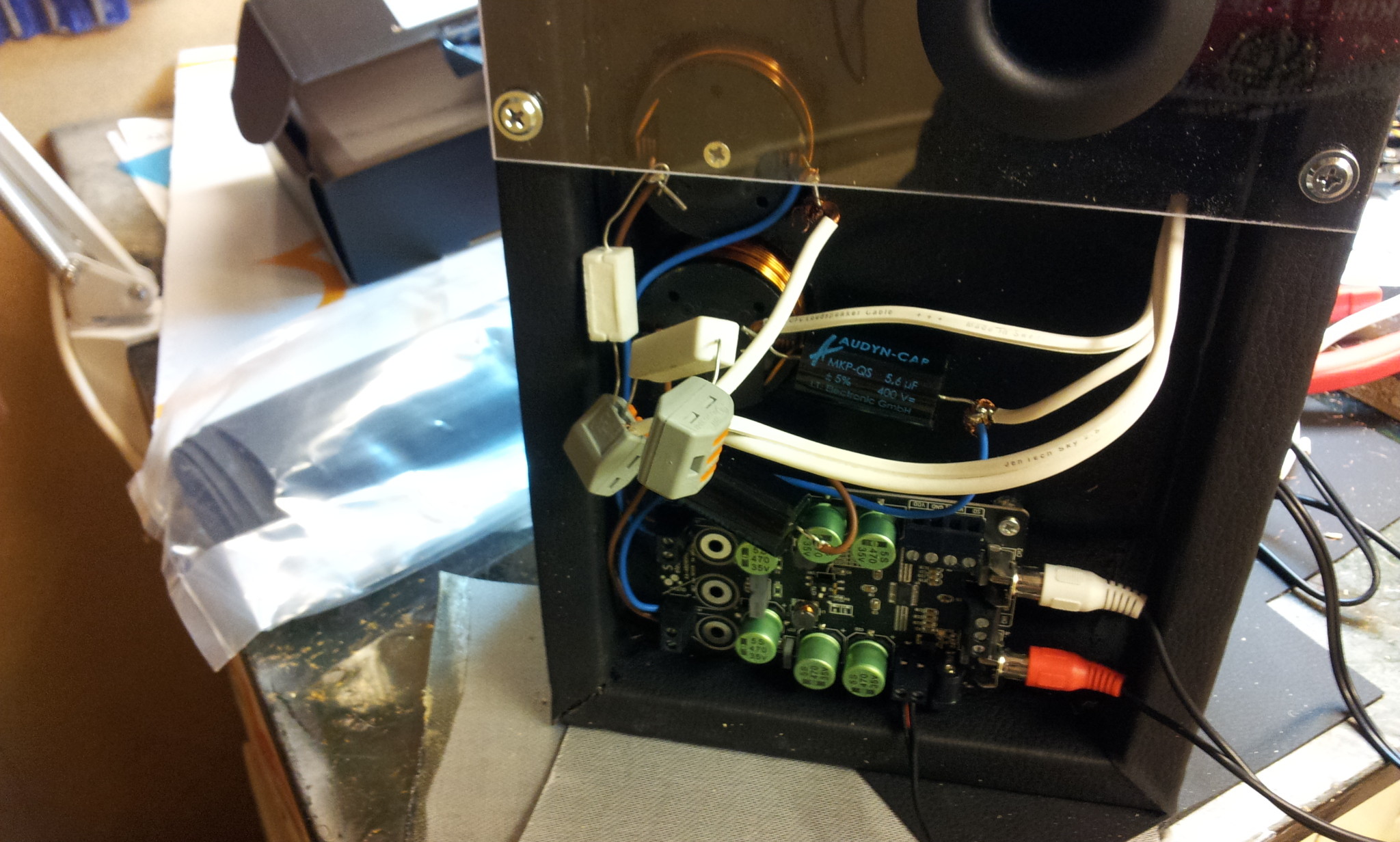

Utprovning av diskantdämpning
Då diskanten och baselementet har olika känslighet måste diskanten dämpas några dB. På den här bilden provar jag ut lite olika motstånd via en temporär koppling med Wagoklämmor. LIte okonventionellt kanske, men otroligt praktiskt! :) (2011-10-05 16:24:49) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

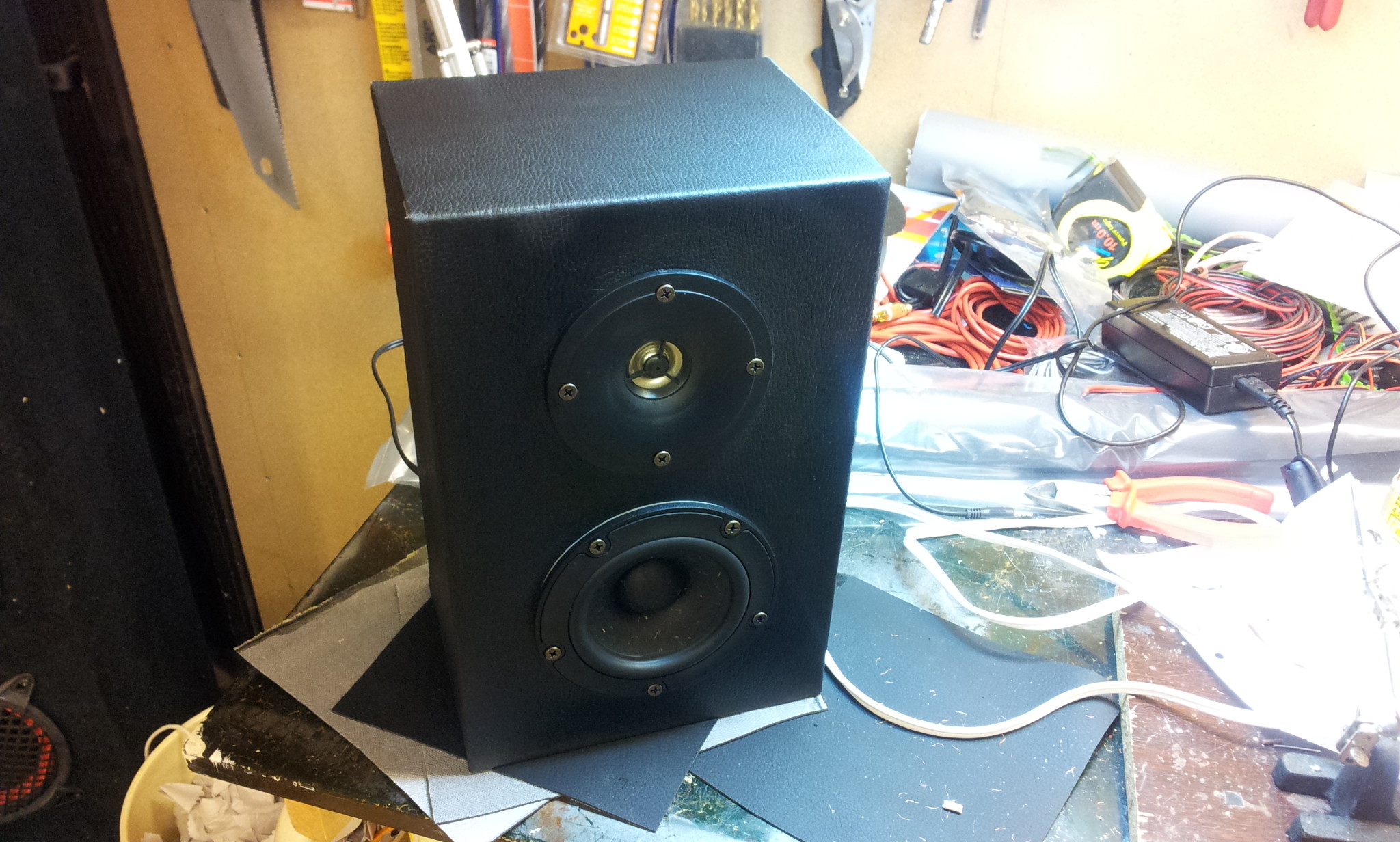

Element monterade
Nu har elementen monterats, perfekt passform. :) (2011-10-05 16:26:50) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

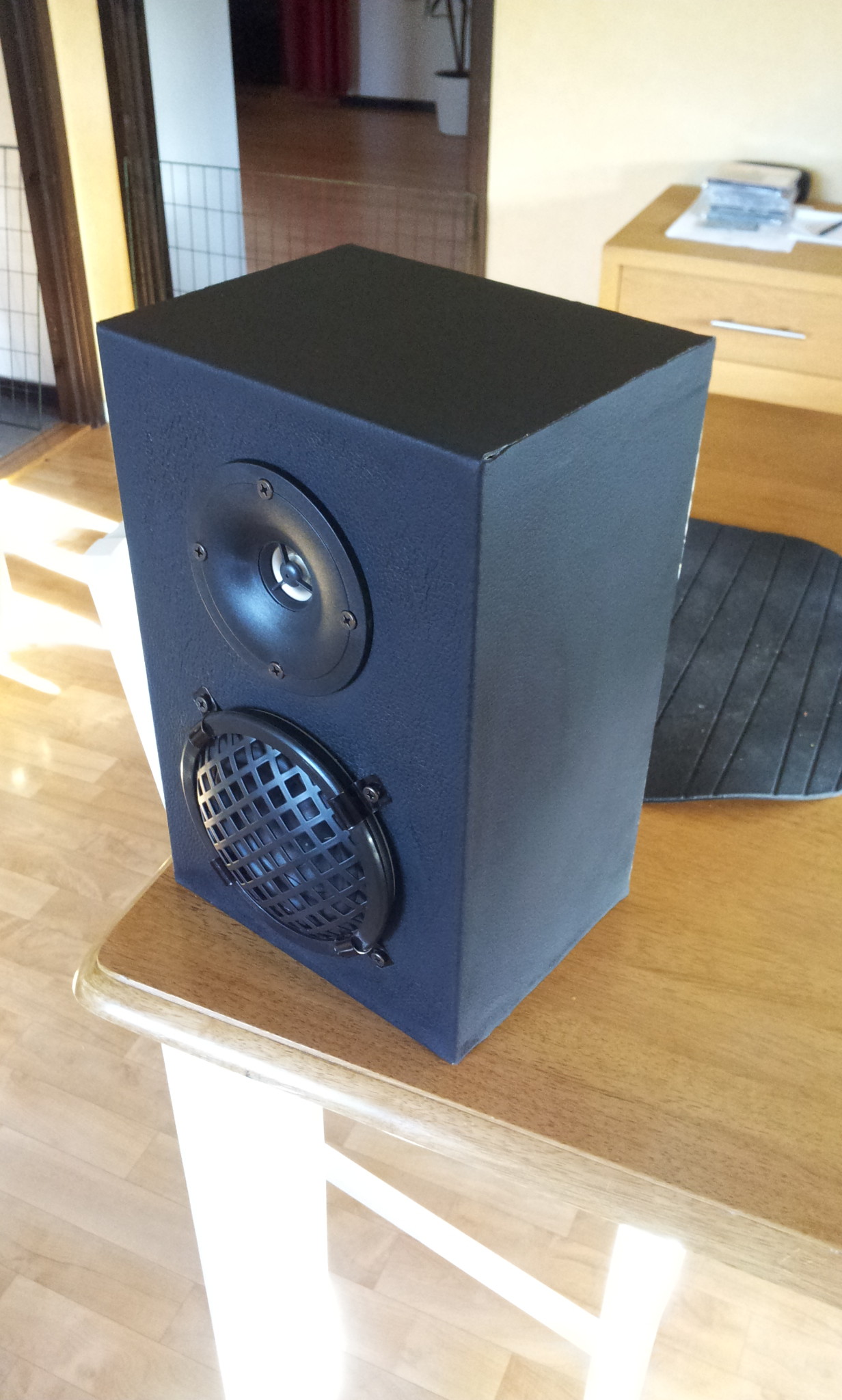

Slutresultat
Så här blev det med skyddsgallret på, jag är himla nöjd, duger fint till resväskan! Ljudet är fenomenalt bra, jag har aldrig hört så bra bas ur ett så litet baselement (4" som sagt!). Närvaron, upplösningen och sammanhållningen mellan registren är otroligt bra, det beror troligen både på bra element och fina filterkomponenter. Sen har jag förhoppningsvis räknat rätt på lådan också. ;) (2011-10-05 16:27:52) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

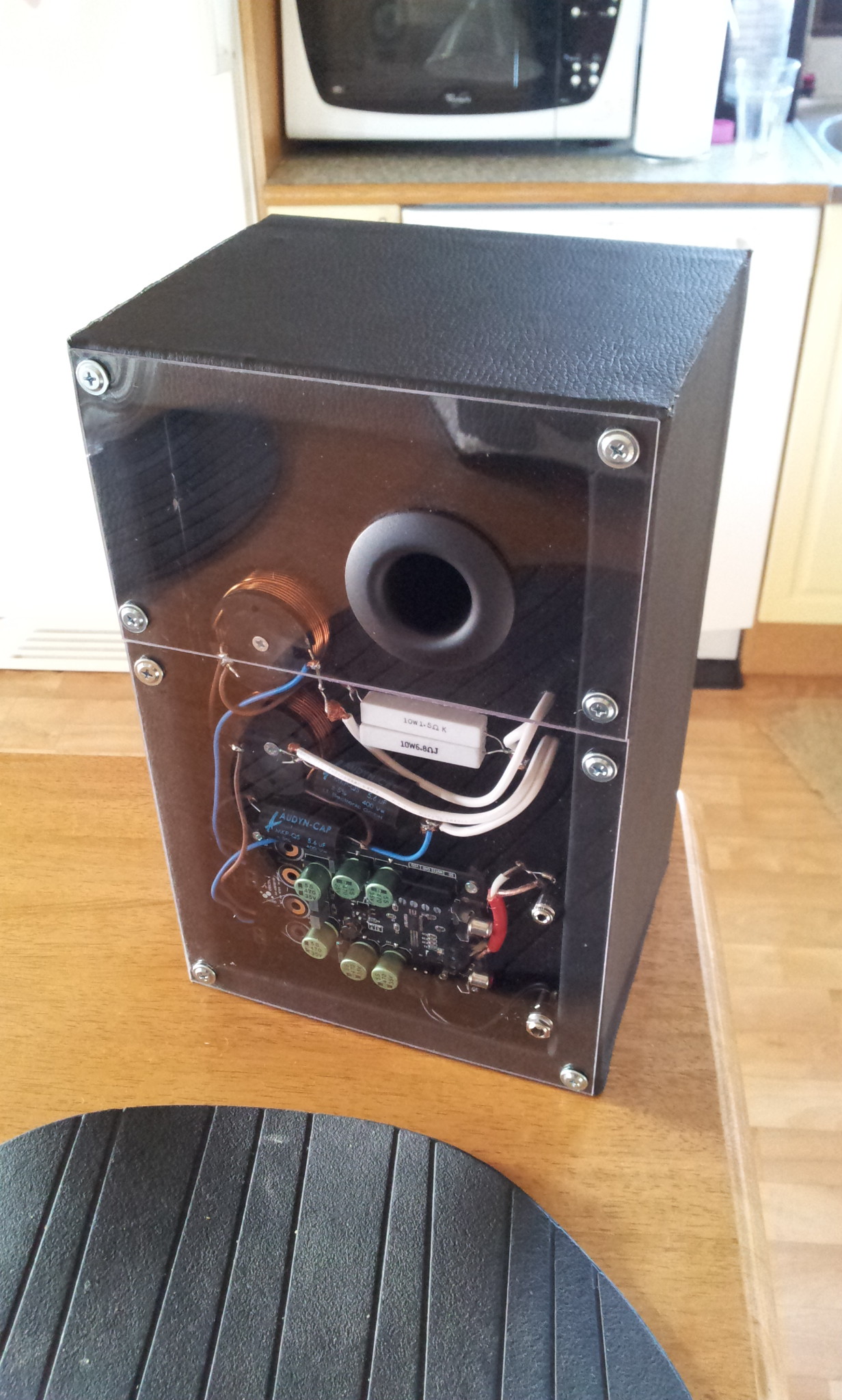

Färdigt bakstycke
Så här blev baksidan med lexanglaset! Längst ner till höger är uttaget för nätaggregatet och ovanför är hörlursuttaget för mobiltelefonen (eller vad man nu vill mata den med). Direkt bakom hörlursuttaget har jag lödit "monokopplingen" med två motstånd. Enkelt och effektivt. :) (2011-10-05 16:30:36) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

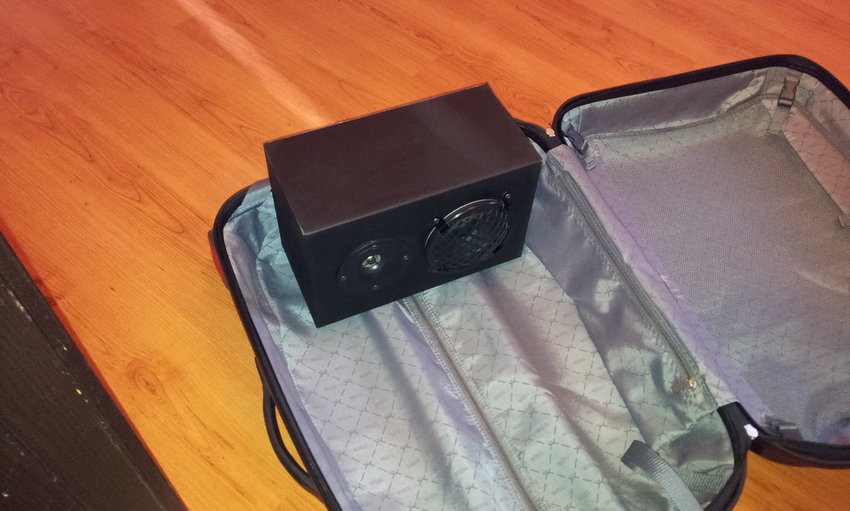

Provpackad
Passar kanon i resväskan! :) (2011-10-05 16:32:36) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:



Viktat medelbetyg:  (7.00) (baserat på 1 st)  Visa lista
stereoproffset    2011-11-04 00:36:30
Ge betyg
Du måste vara inloggad för att kunna sätta betyg.
 Kommentarer (8 st)
Om du vill använda lite fler avancerade alternativ när du svarar, eller om du vill se alla kommentarer så kan du gå till forumtråden för kommentarer på just detta album.
d00m   2011-10-06 22:51:37 Anmäl
Stereoproffset: Jag har tyvärr ingen bild, men jag skickar dig ett PM med mer info och ASCII-grafik. ;)
stereoproffset   2011-10-06 15:52:05 Anmäl
Tack! Har du lust att ladda upp en bild, så jag kan se hur du gjorde. Hängde inte riktigt med i texten.
d00m   2011-10-06 14:09:13 Anmäl
Stereoproffset: Tackar! Monokopplingen är enkel! Koppla ihop jordarna först, om du har ett 3.5 mm-uttag så är jorden redan gemensam så den kan du dra direkt till slutstegets båda kanaler. Vänster och höger plus kopplar du till varsitt motstånd på t.ex. 1 kohm, det är en bra kompromiss, men om det är en hörlursutgång på källan kan du gå lägre än så om du känner för det (det ska simulera lasten). Koppla sedan ihop motstånden i andra änden och koppla sedan två ledare därifrån till respektive kanal. Klart! (bild) Sen kopplar du diskant och bas på varsin kanal, via varsitt delningsfilter givetvis. Har du ett monosteg så behöver du givetvis inte splitta signalen efter motstånden.
d00m   2011-10-06 14:05:08 Anmäl
Metalmackan: Lätt hänt! (bild)
stereoproffset   2011-10-05 23:50:10 Anmäl
Håller på med i stort sett samma projekt som du har gjort! Hur löste du det med mono-kopplingen? Har du lust att beskriva lite noggrannare hur du gjorde?

Väldigt genomtänkt bygge må jag också tillägga!
Unregistered286e127e   2011-10-05 22:08:24 Anmäl
[quote name='d00m' timestamp='1317845057' post='3398875']
Hm, den är inte blockad, den mynnar ut genom lexanglaset. (bild)
[/quote]

Hehehe!!! Ögat blev lite lurat där. (bild)
d00m   2011-10-05 22:04:17 Anmäl
Hm, den är inte blockad, den mynnar ut genom lexanglaset. :)
Unregistered286e127e   2011-10-05 17:50:24 Anmäl
Varför har du blockat basreflexporten eller ska det vara så?
