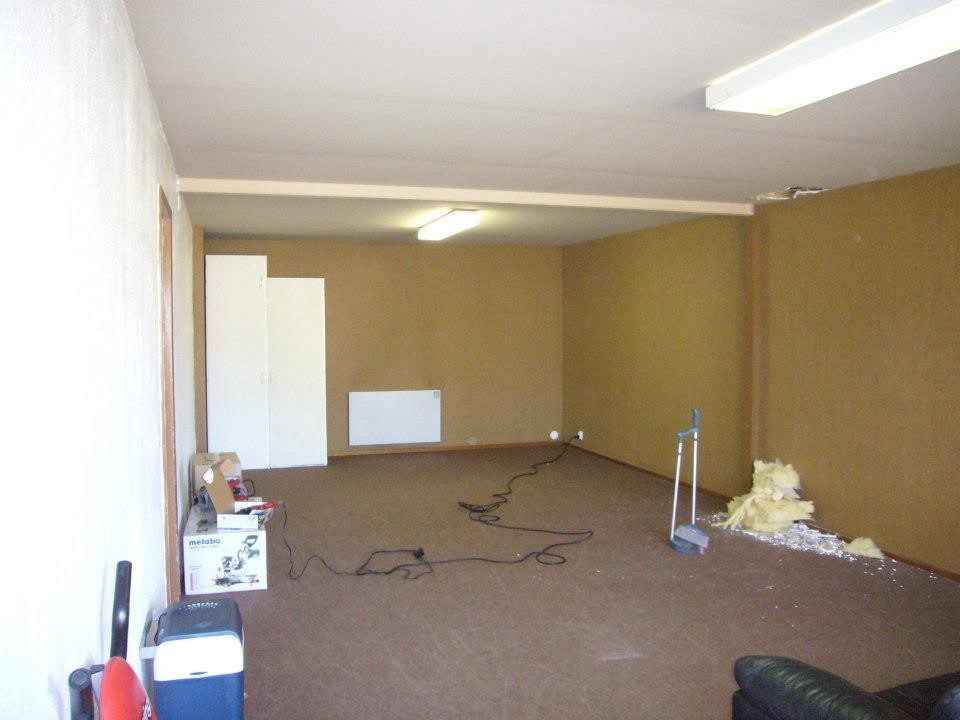

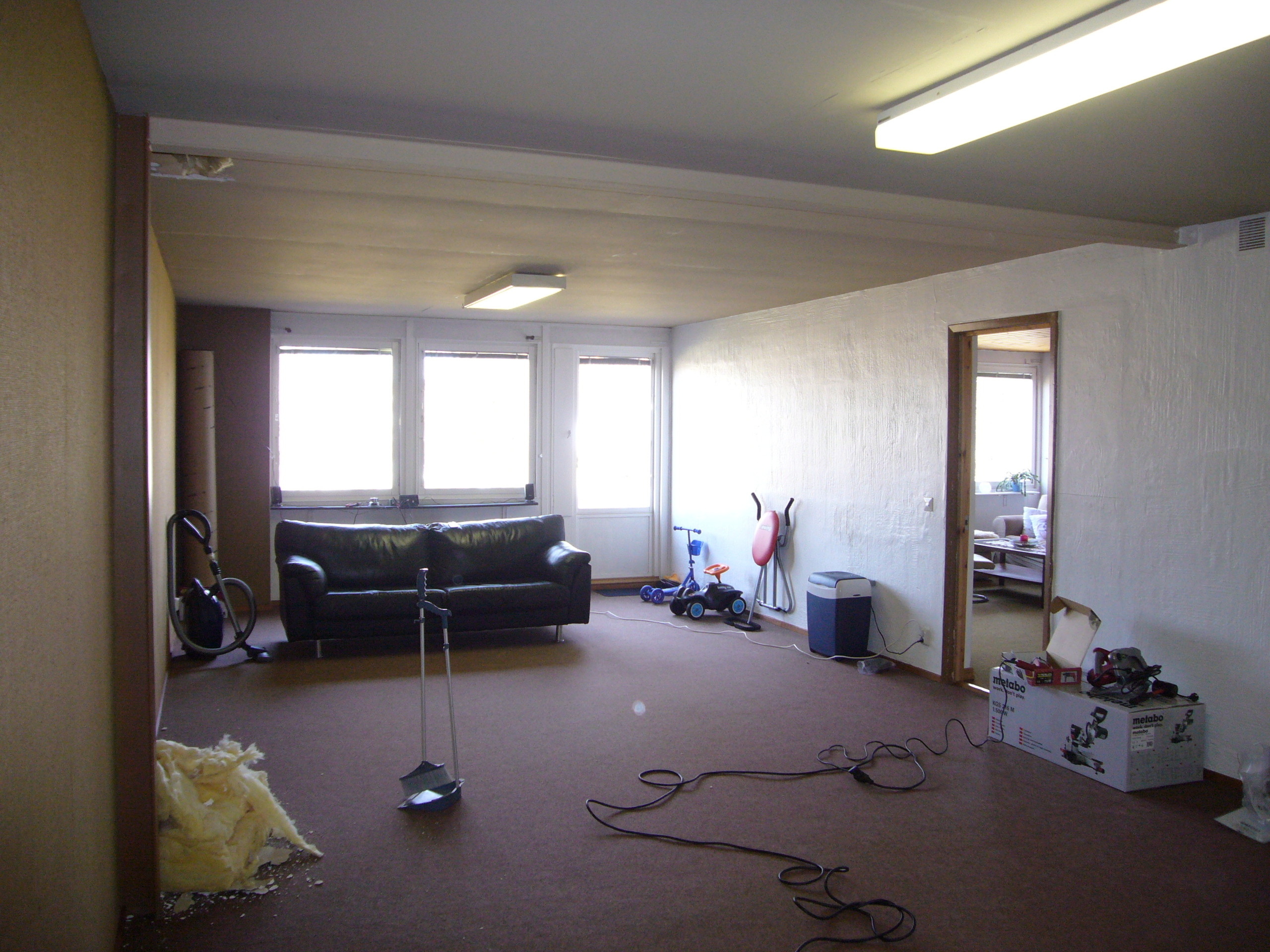

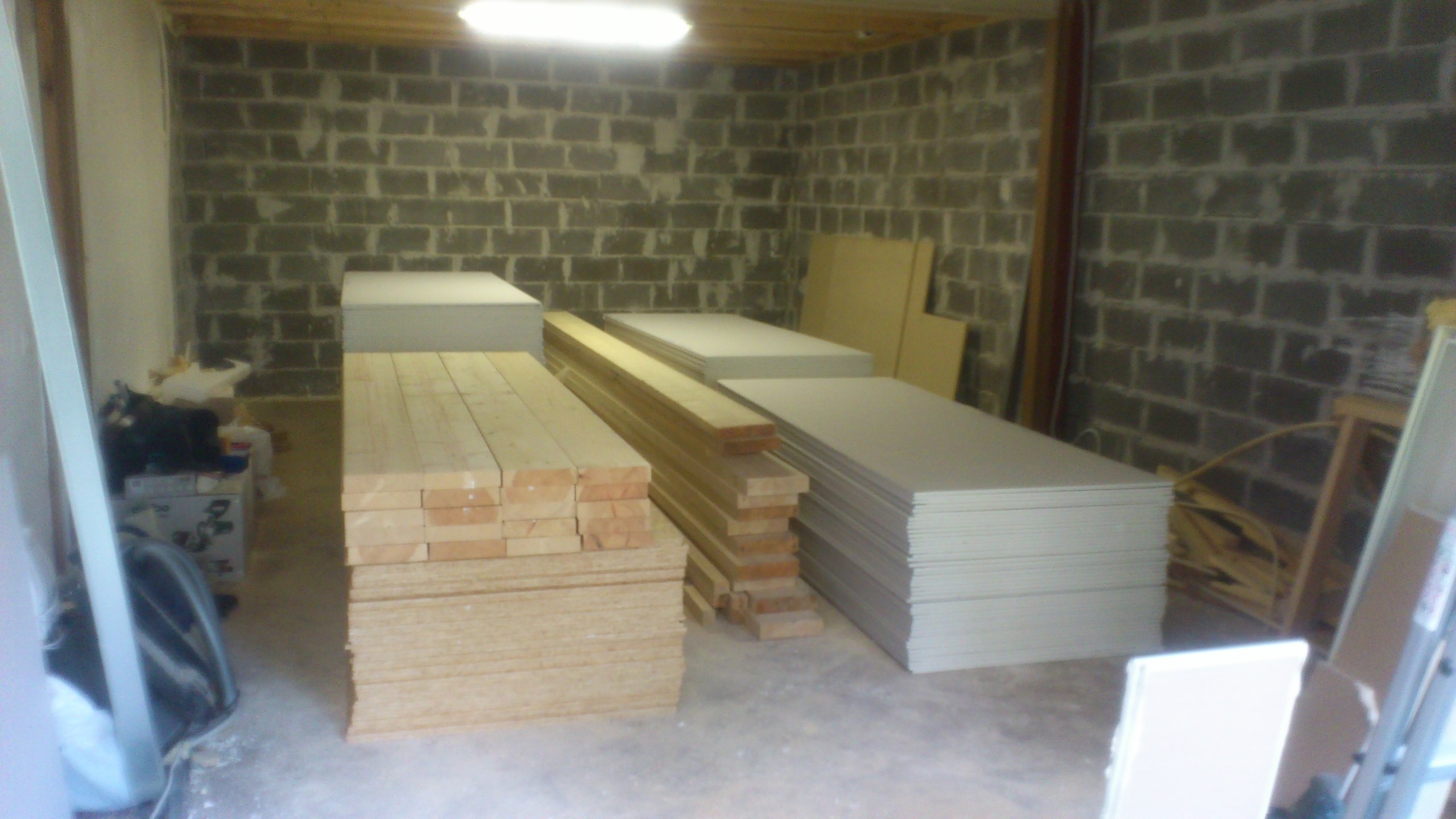

Här är bilder på det första steget av bygget, rivning och själva grund stommen av bion. Rummet är helt fristående förutom att det står på betong plattan och har 1 lager osb & 4 lager gips på väggarna som är 65mm tjocka och utanför det är det 220mm betong väggar och i taket är det vanligt dubbla träbjälklag så där är den svaga länken på just ljud isoleringen, men vid mätning gav det positiva resultat där den lägsta resonansen (ca 22.5hz) inte var så kraftig utan… Läs hela |
Produkter i albumet:
|

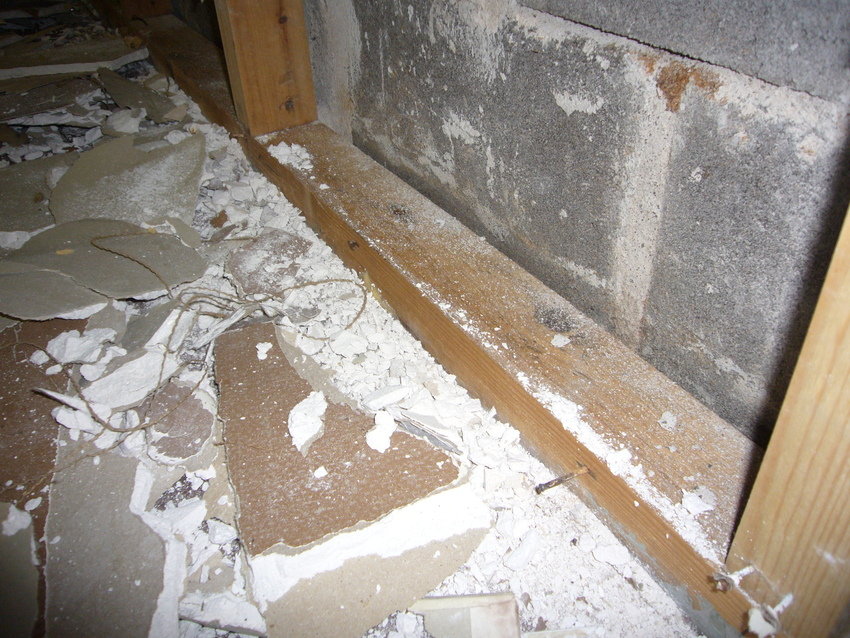

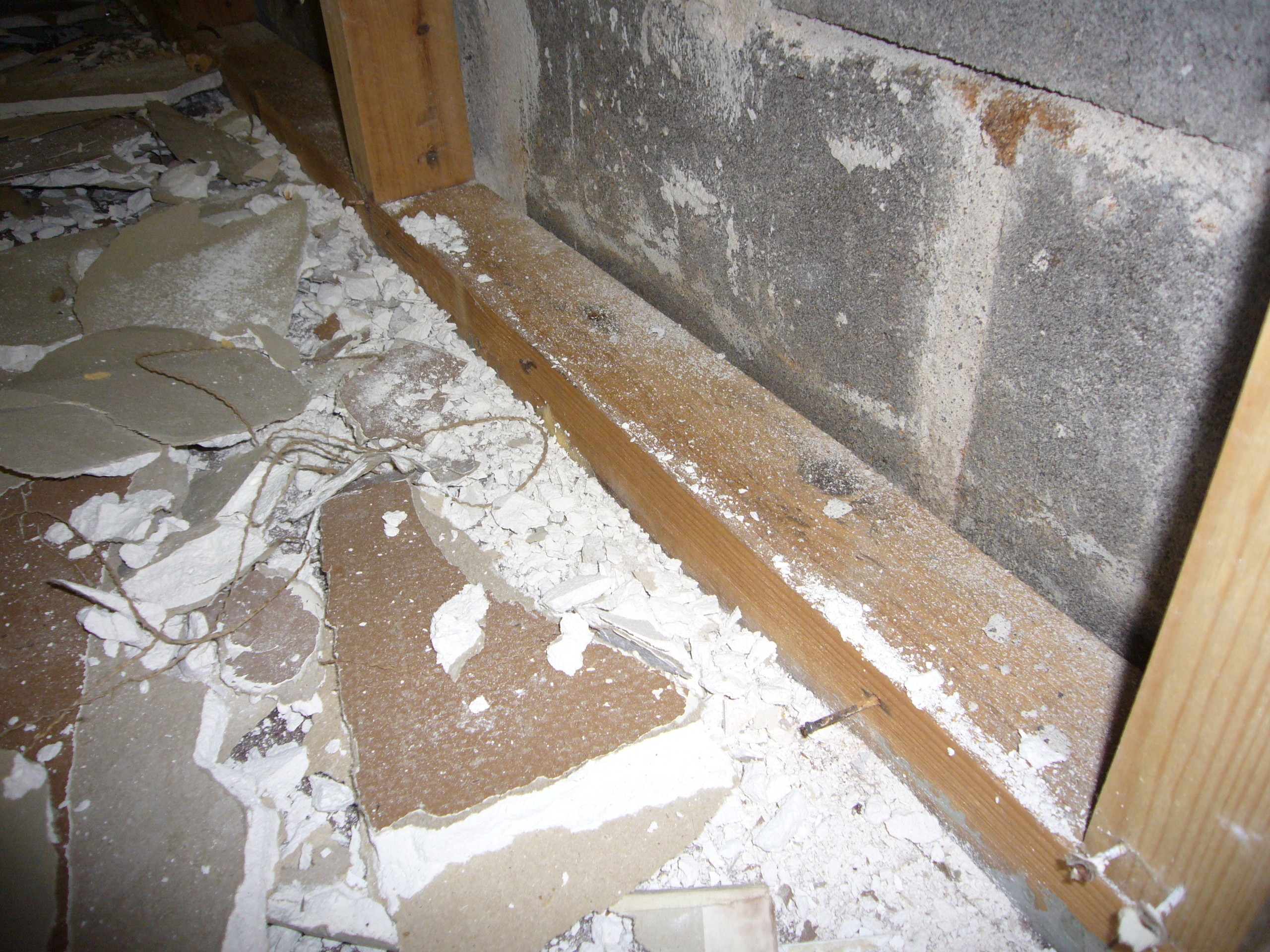

det var inte så fint innanför väggarna, 40 år instängd mot lite fuktig betong så blev det svart mögel på träreglarna. (2014-04-05 09:35:33)

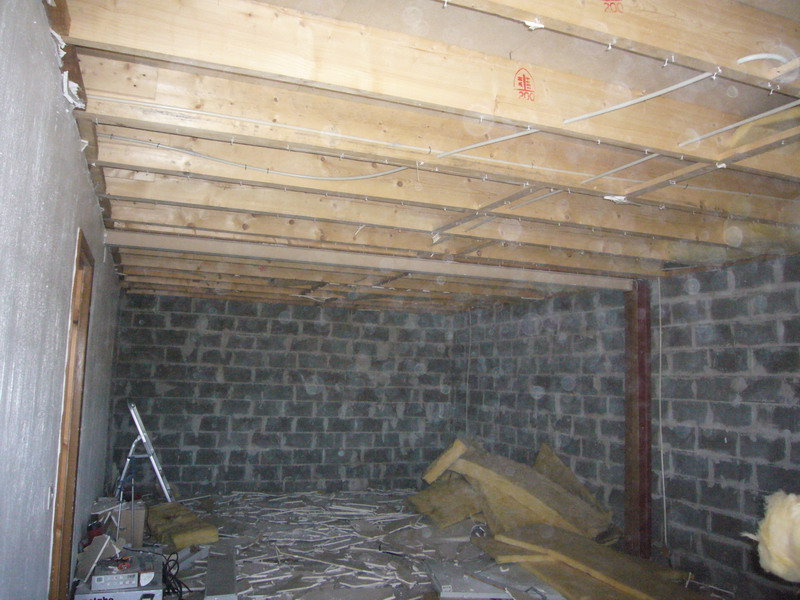

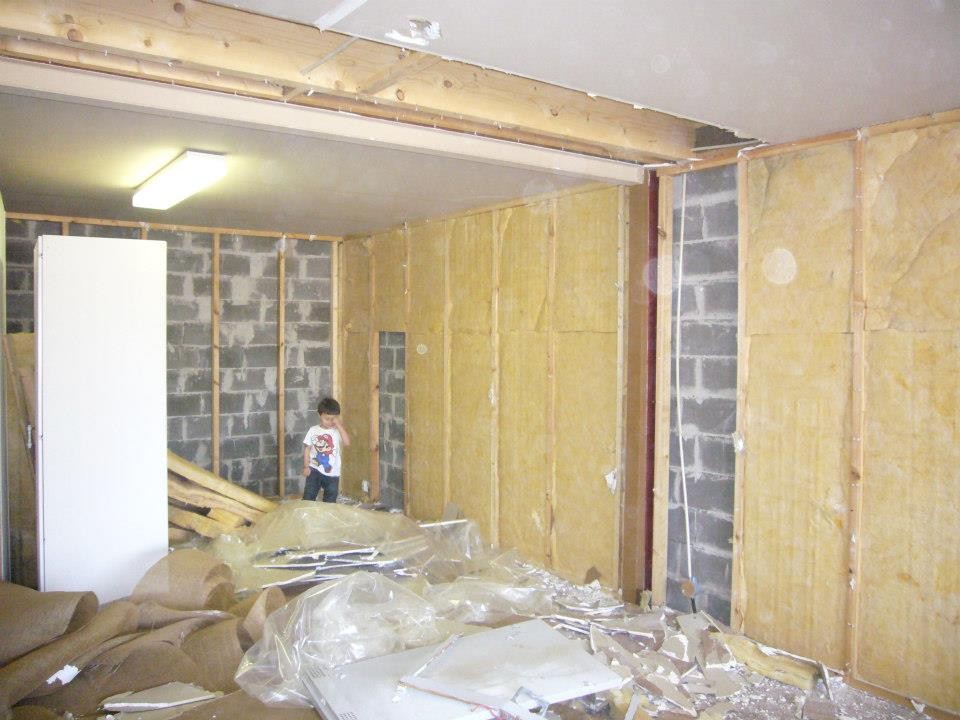

Gips i taket och vägarna ner rivna. alla kablar går kors och tvärs och allt måste dras om och läggas på ytter sidorna för att ge plats åt det extra träbjälklaget.även järnbalken ska flyttas upp för att inte vara i vägen. (2014-03-02 18:49:58)

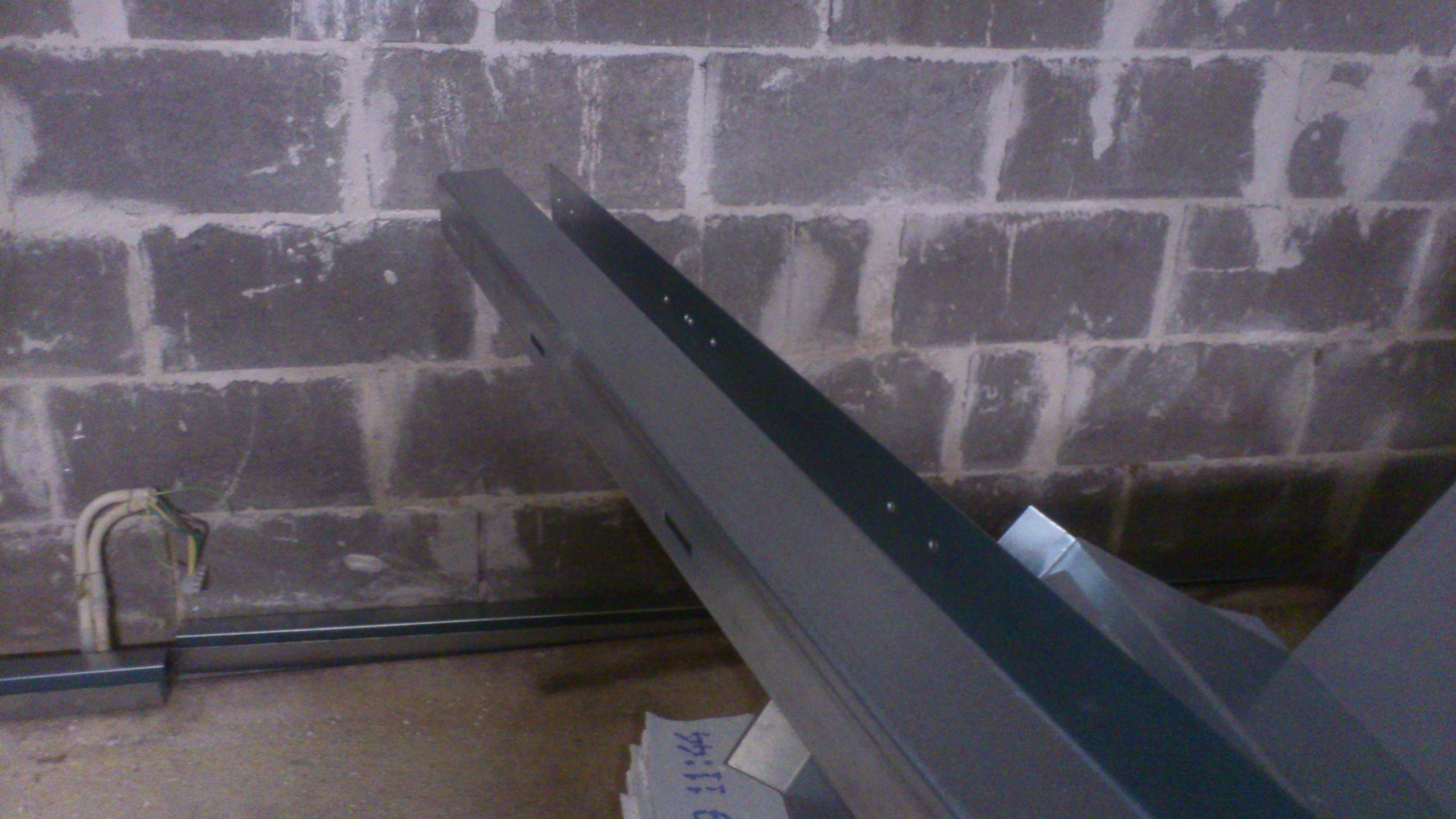

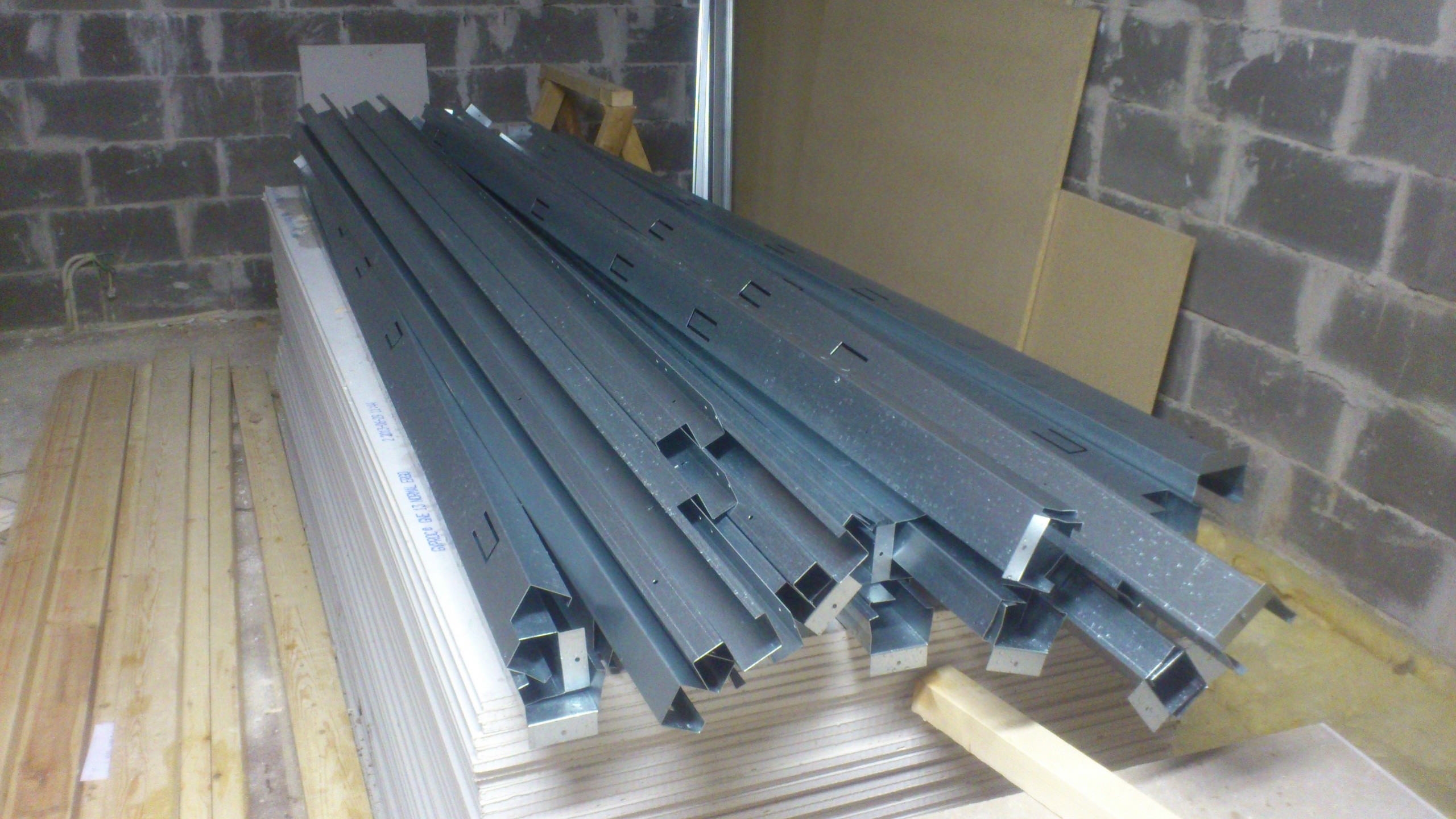

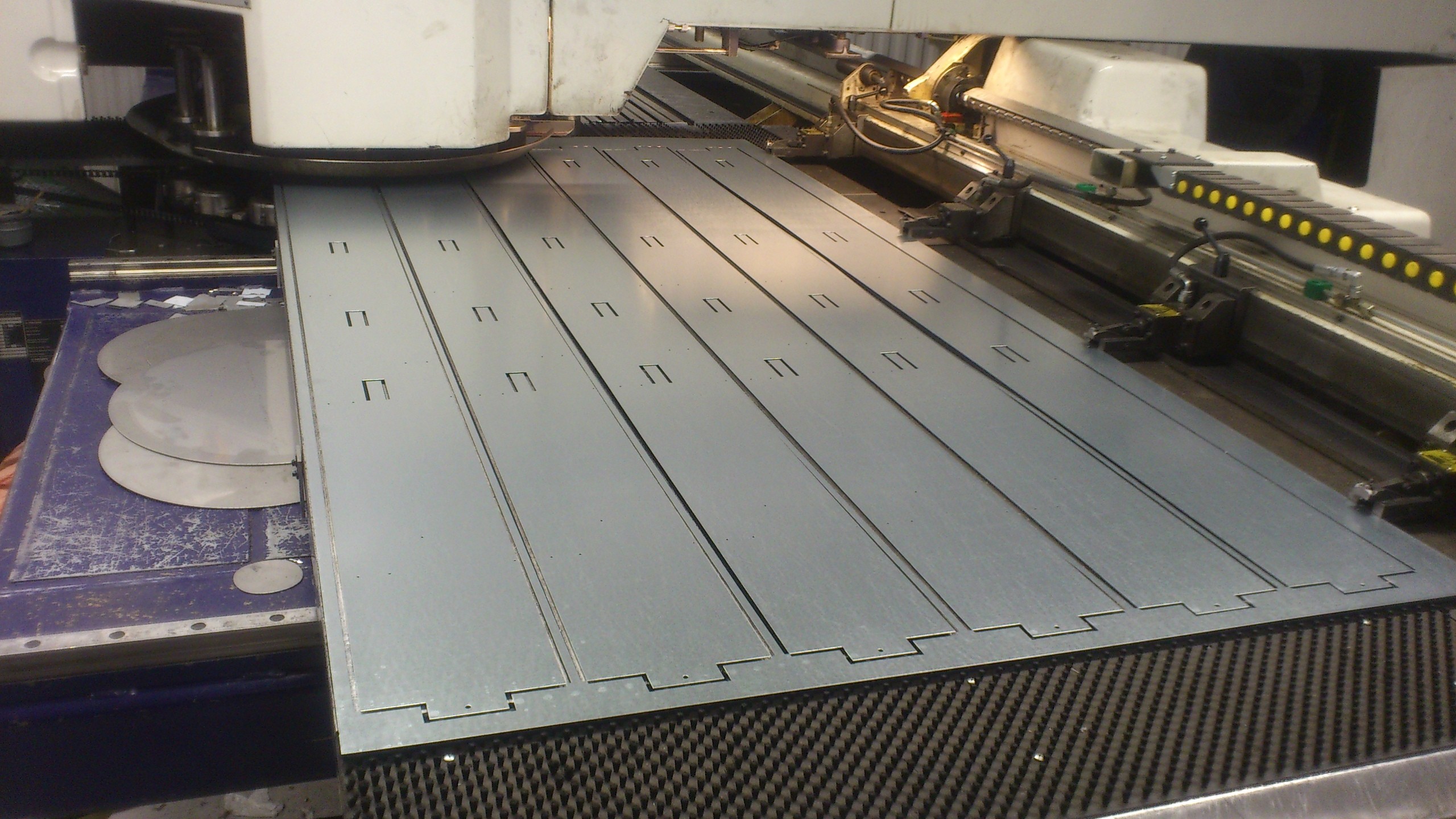

Stansning av 0.7mm plåt till väggprofilerna, höjden blir 2325mm och sen kommer en 45mm regel ligga uppe på. (2014-03-02 19:01:14)





DIY profiler som är ventilerade i botten. (2014-03-02 21:07:03)

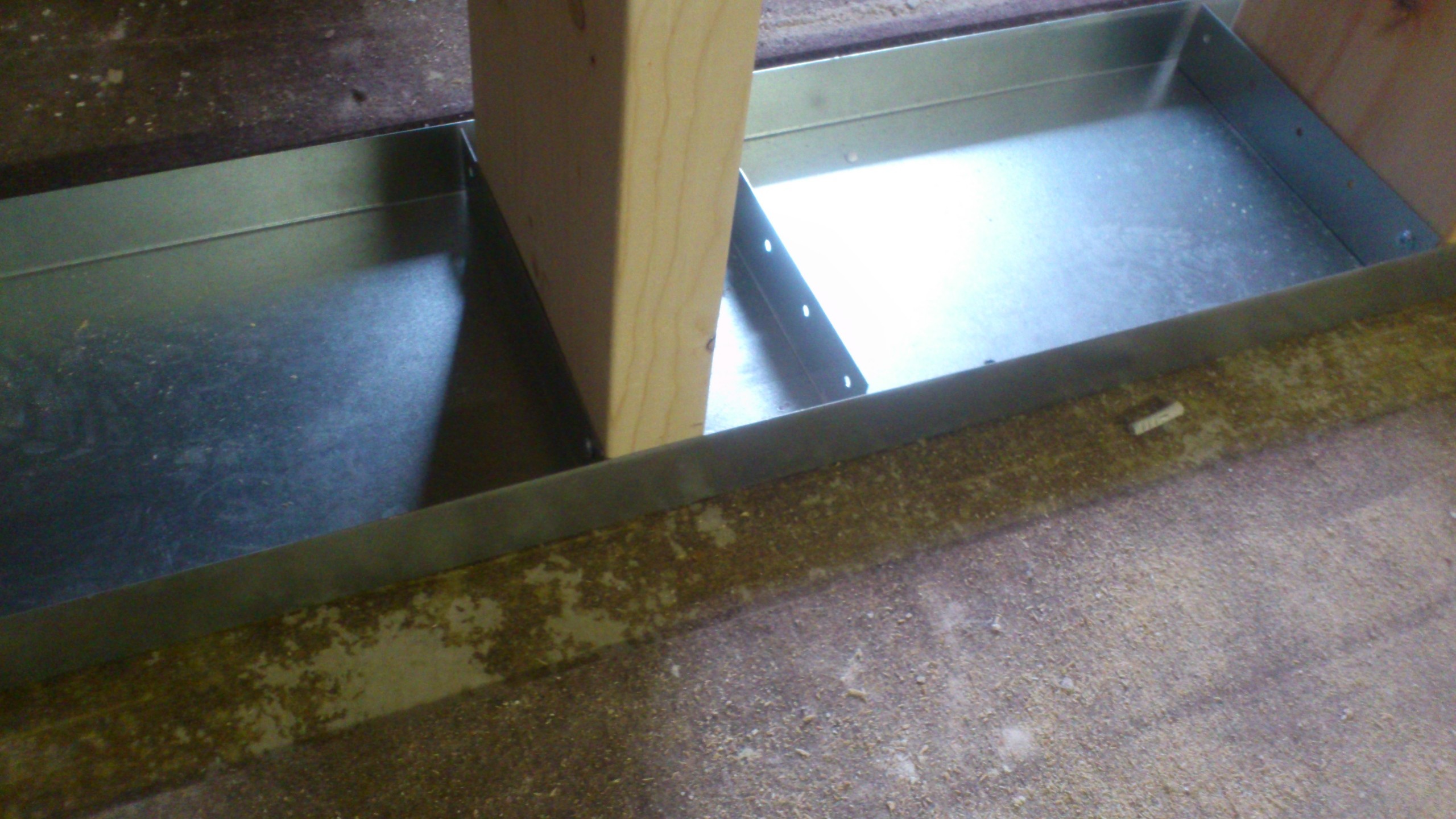

egen tillverkad botten profil 70x40mm , med ventilations hål för att håla fukt borta och förstansade hål för regeln för enkel montering utan måttning. (2014-03-04 19:56:21)





Provade att montera ihop ett hörn och vägg regel med botten profilen som kommer vara ca 4cm från vägg, längre upp på väggregeln finns det färdiga hål för att tillfälligt sätta en stöd list med samma cc avstånd som botten profilen för att allt ska hamna rakt. (2014-03-04 19:58:40)

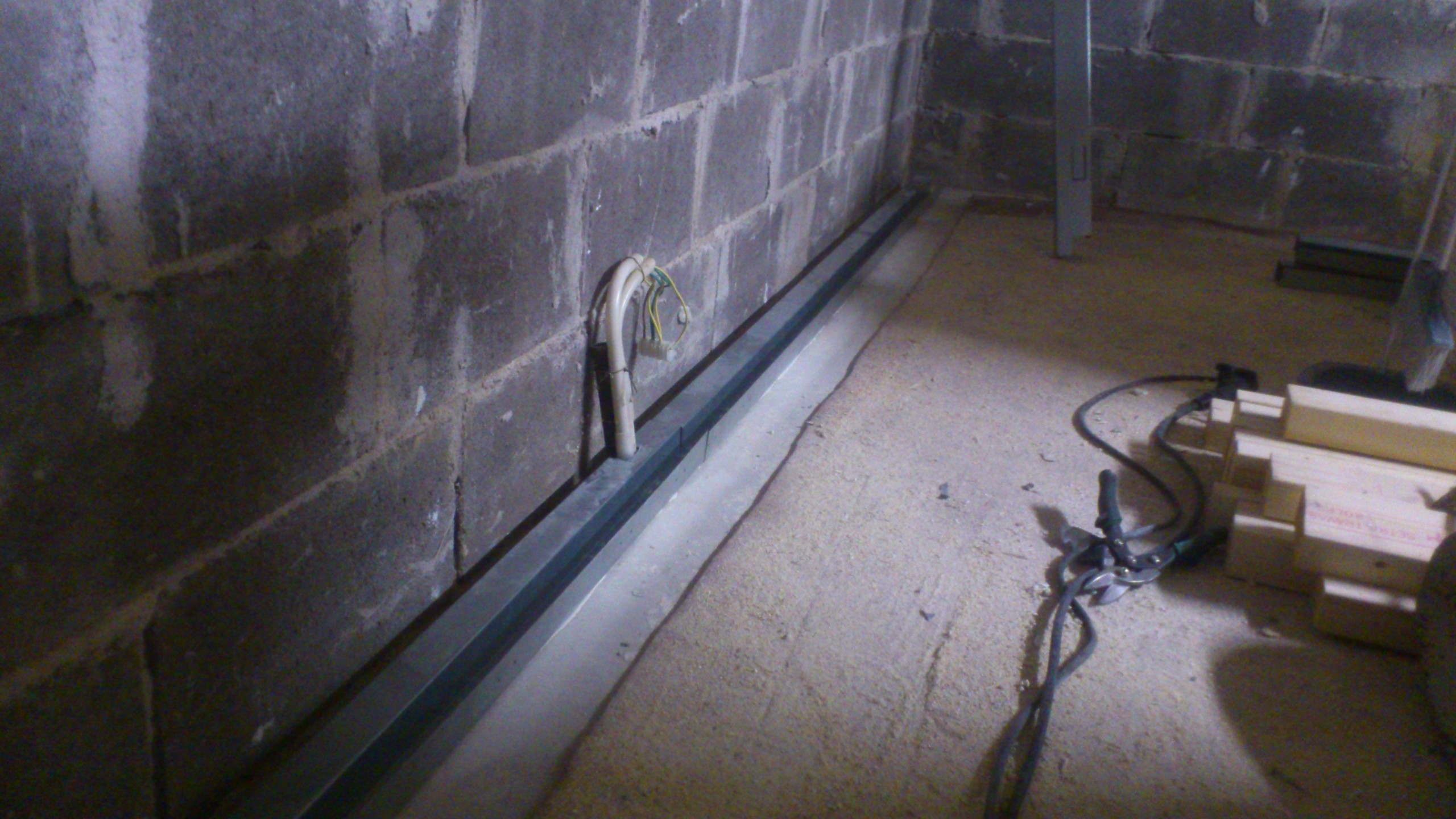

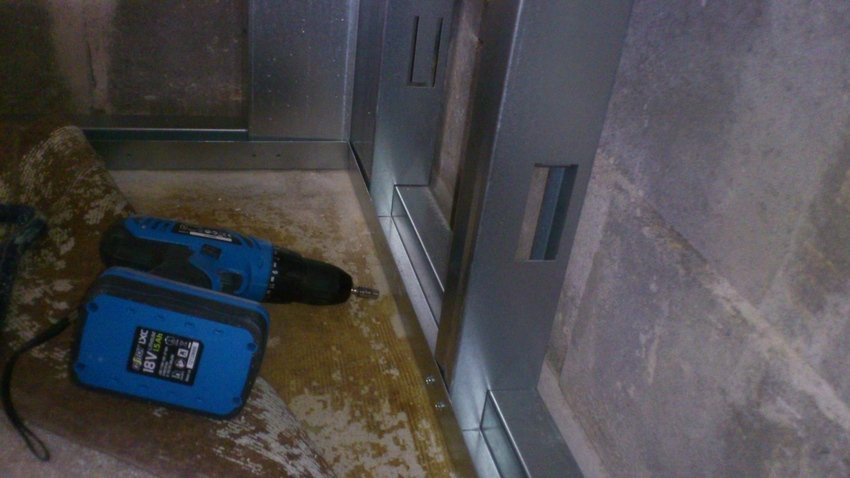

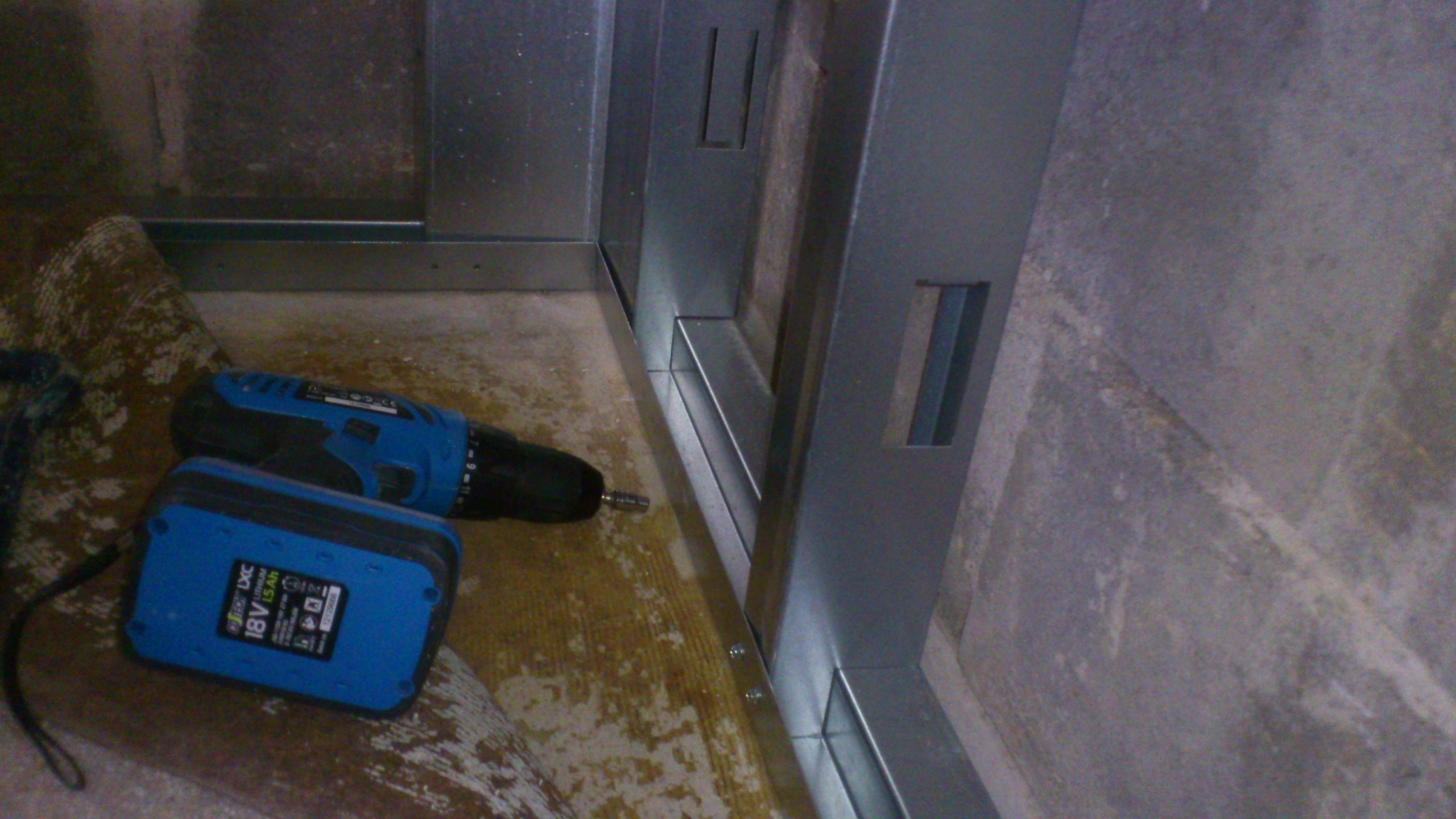

Idag vart det montering av de första botten profilerna på den bakre kort väggen, var lite orolig att jag skulle träffa el kabeln som går ner precis brevid men jag klarade mig. (2014-03-06 20:18:48)

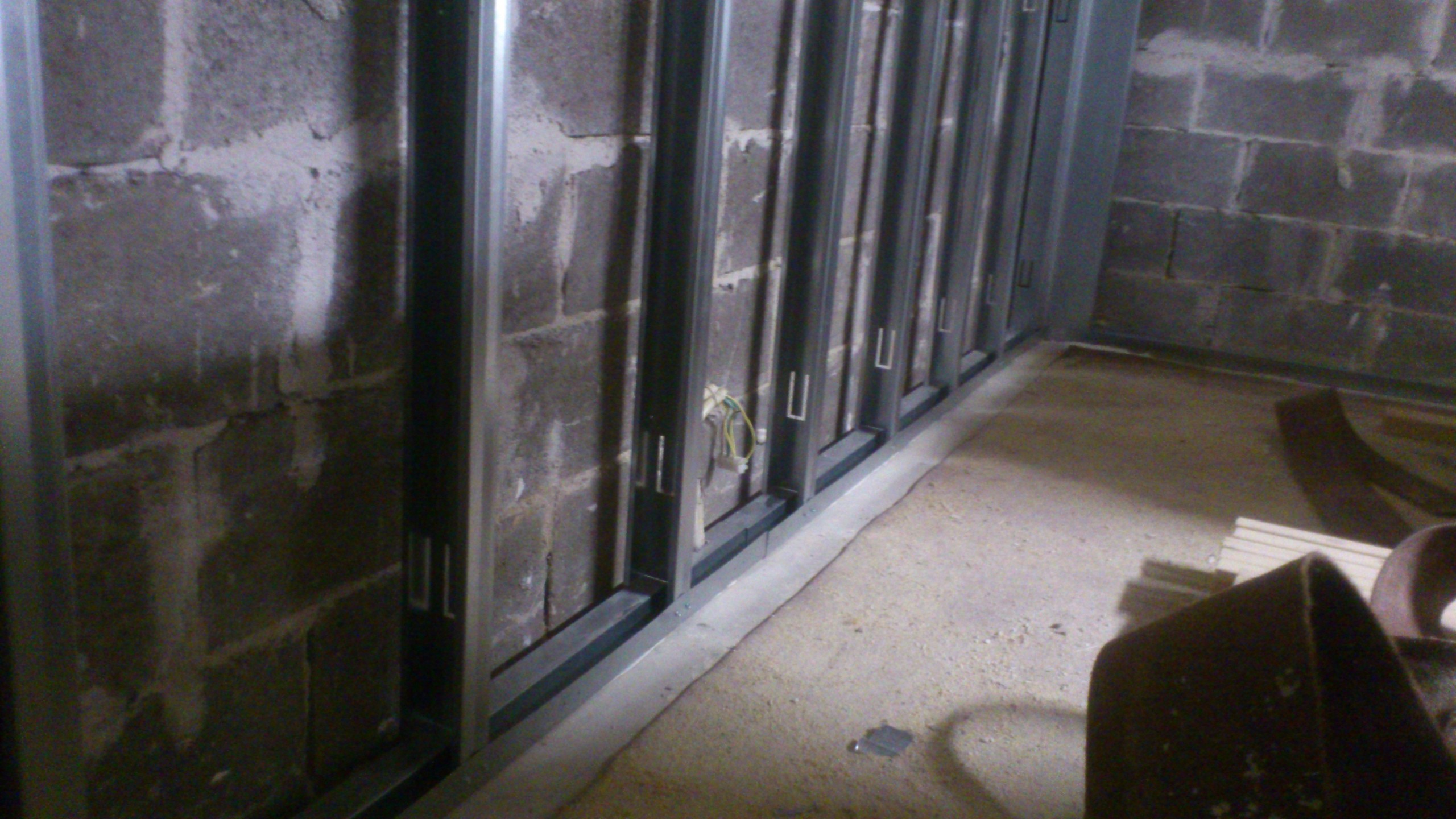

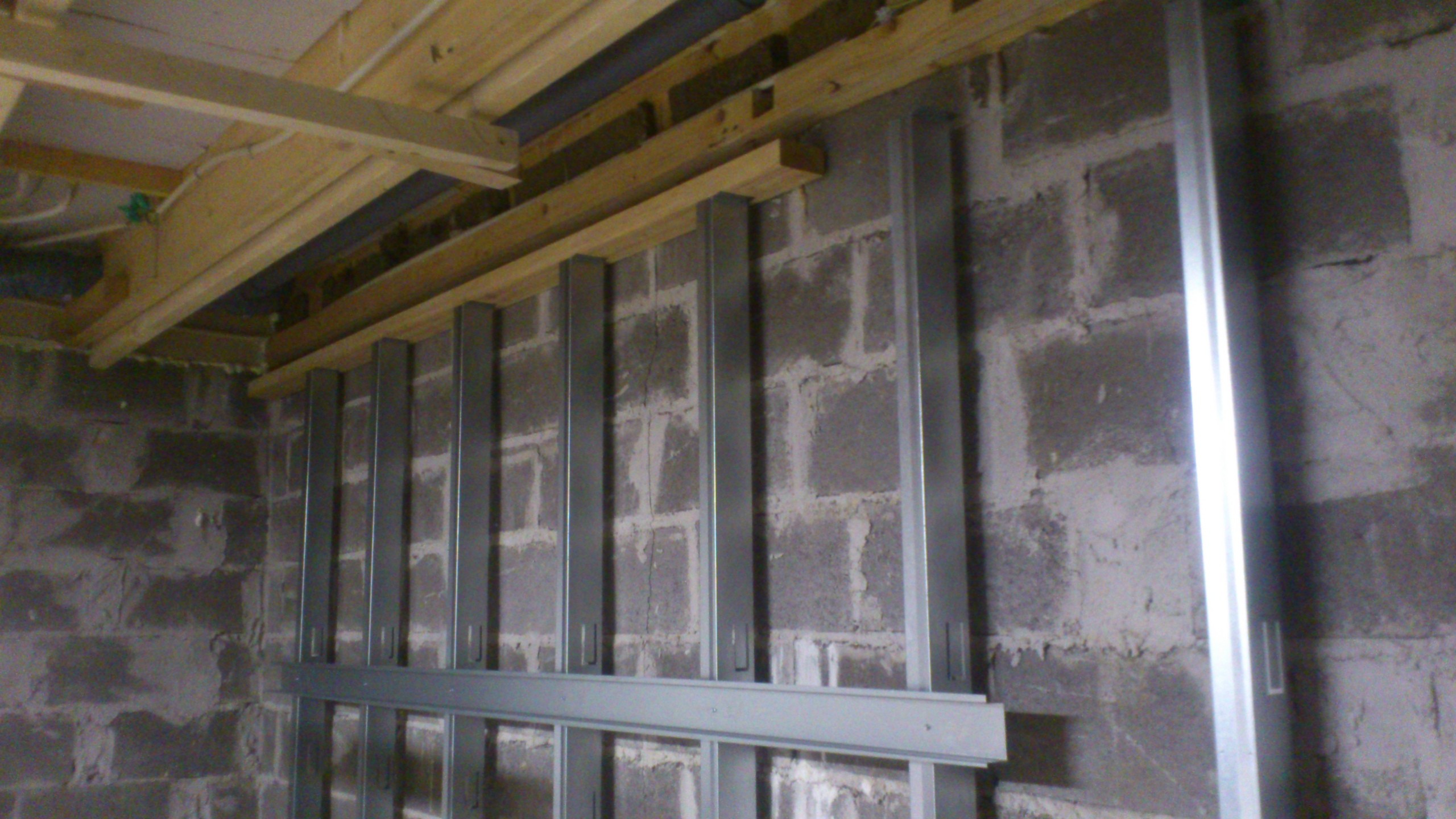

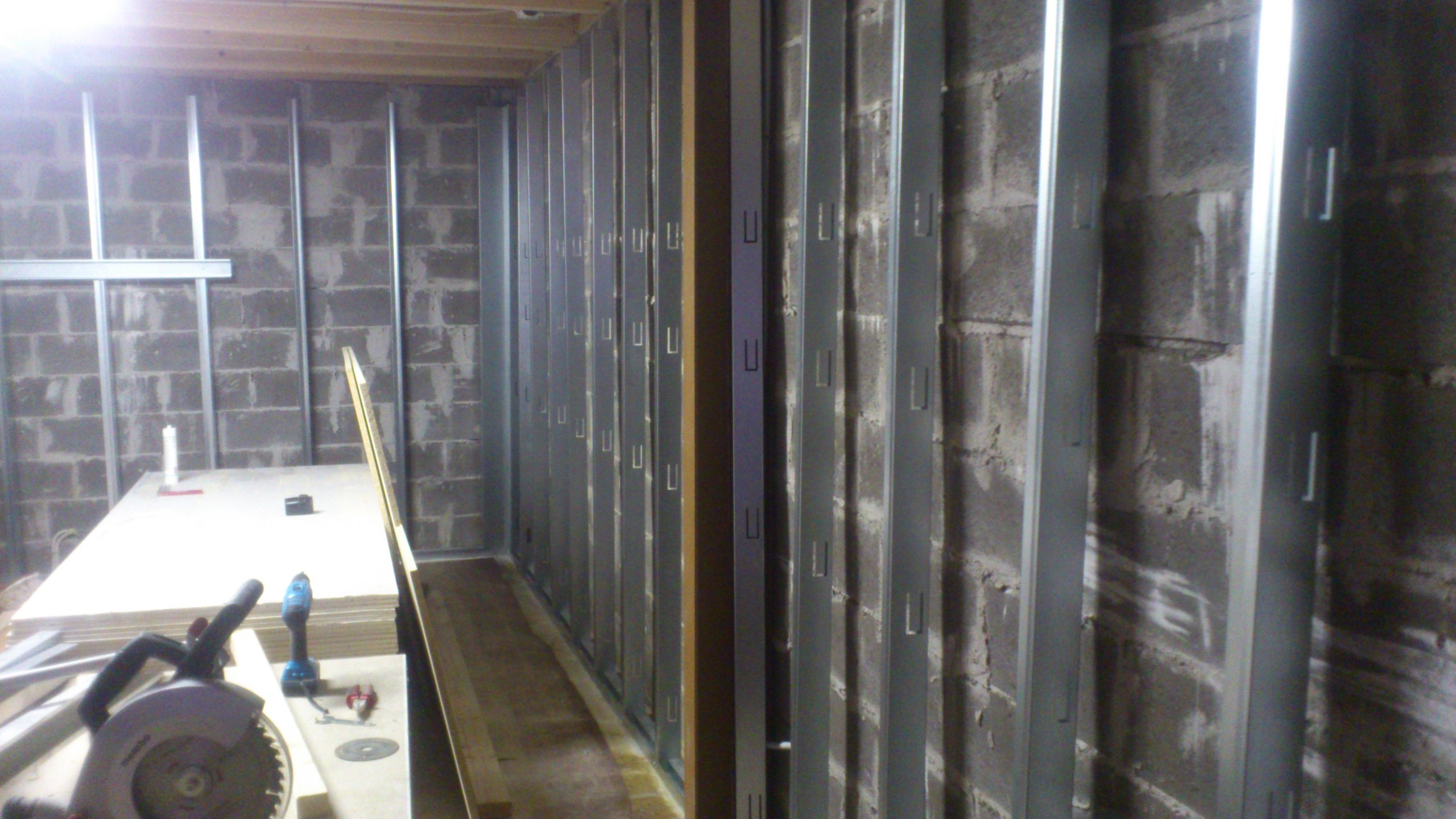

Alla botten profiler är limade och skruvade i golvet nu och så han jag montera upp en vägg med reglar. (2014-03-08 18:34:27)





Mitten regeln är bara tillfällig för att hålla reglarna 45 cm cc tills jag skruvat fast överliggaren. (2014-03-08 18:35:07)

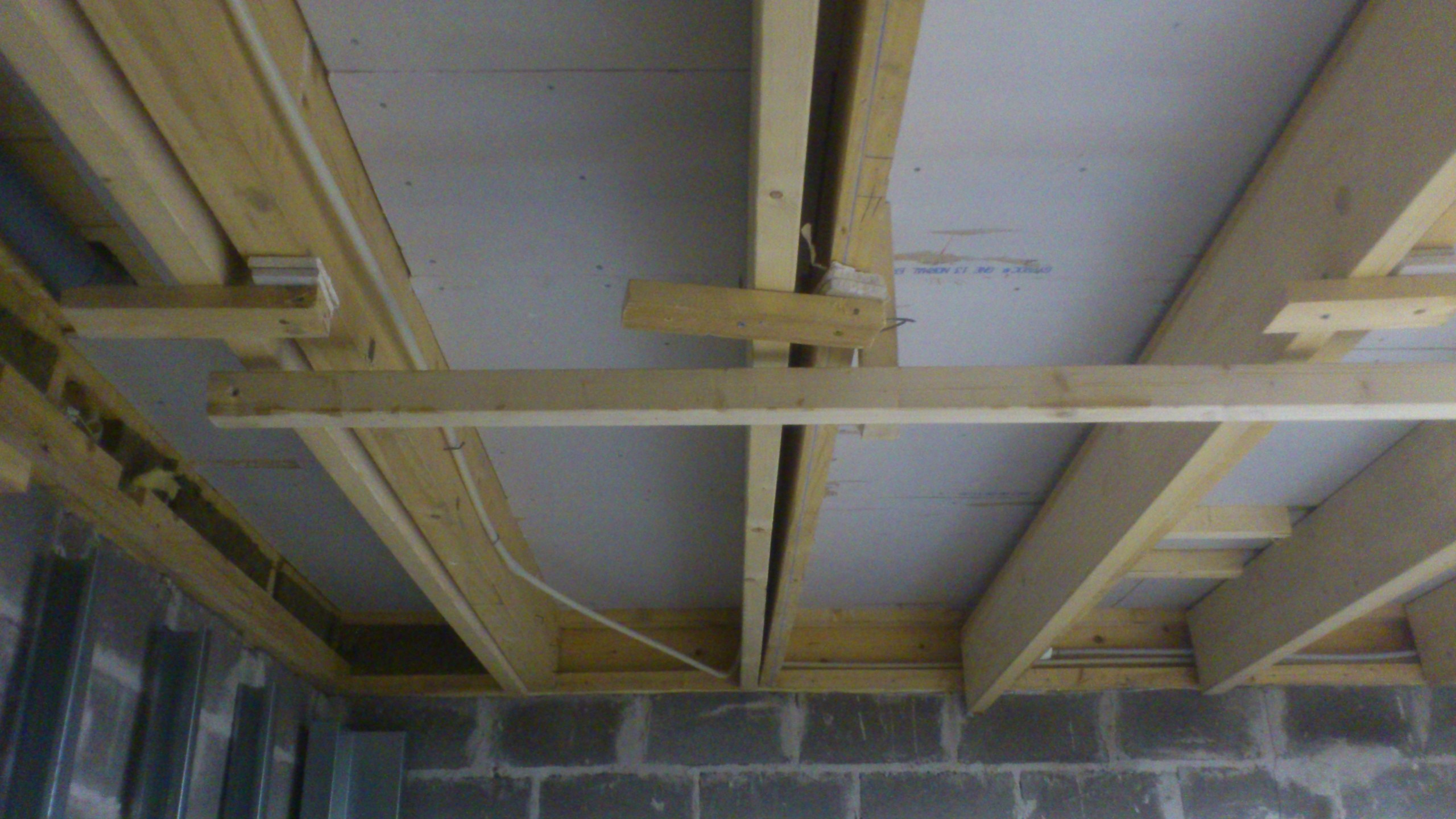

här ser man de extra bjälklagen jag hängt upp som ska vara fristående från resten av huset och vilar på träregeln som ligger på stålreglarna.här ser man även det extra lager gips jag satt i taket för ytligare ljud isolering. (2014-03-08 18:37:10)




Monterade även ditt ström kabeln som sitter mellan väggarna och som är till den nya elcentralen i bion, det var en 5x6mm2 kabel(25 amp), nästa steg är att montera upp främre kort väggen som är av trä reglar och att montera ditt över liggaren. (2014-03-09 18:15:34)

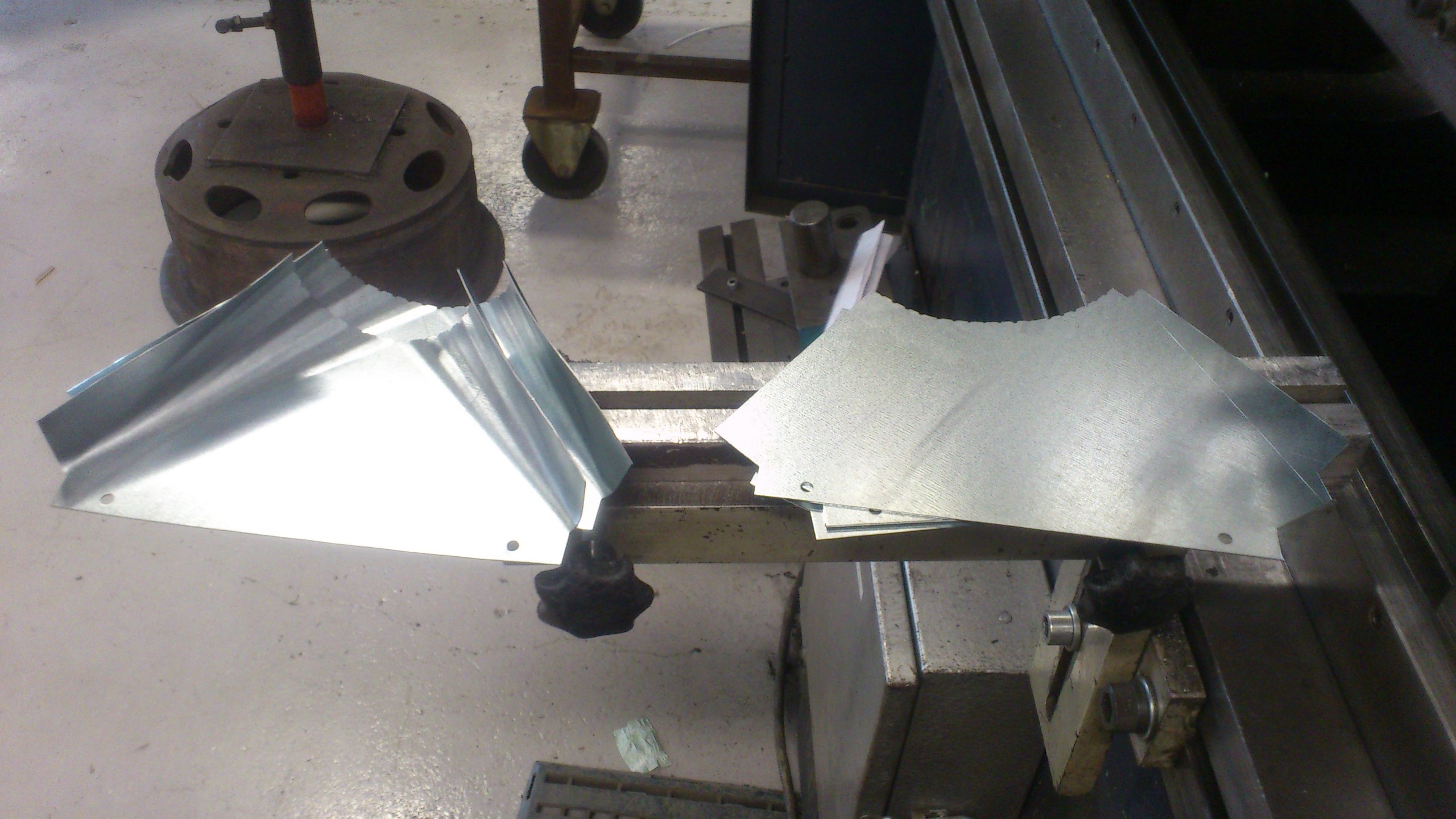

Här blir det över gång från rund 80mm till rektangulär 40x200mm som ska sitta i golv profilen för att få bort fukt.tyvärr så gick punktsvetsen sönder dagarna innan så det fick bli den vanliga mig svetsen för att få ihop dem så det ser inte så snyggt ut men det sitter ju inne i väggen! :-) (2014-03-17 16:47:05)





Här sitter en av special delarna, vart inte jätte snyggt pga av trasig svets men det är tätt iaf och passar ihop! :-) (2014-03-18 17:59:12)

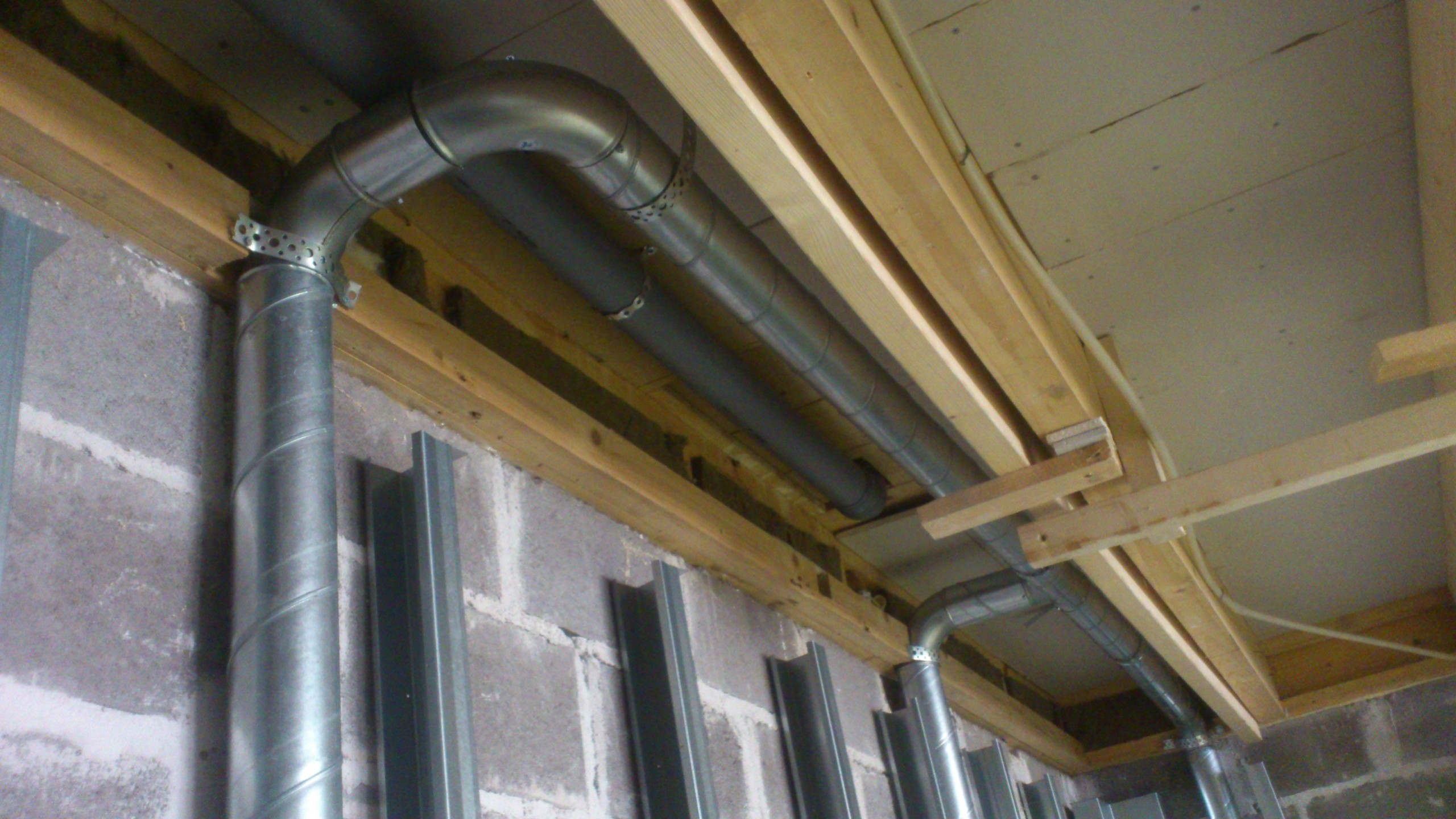

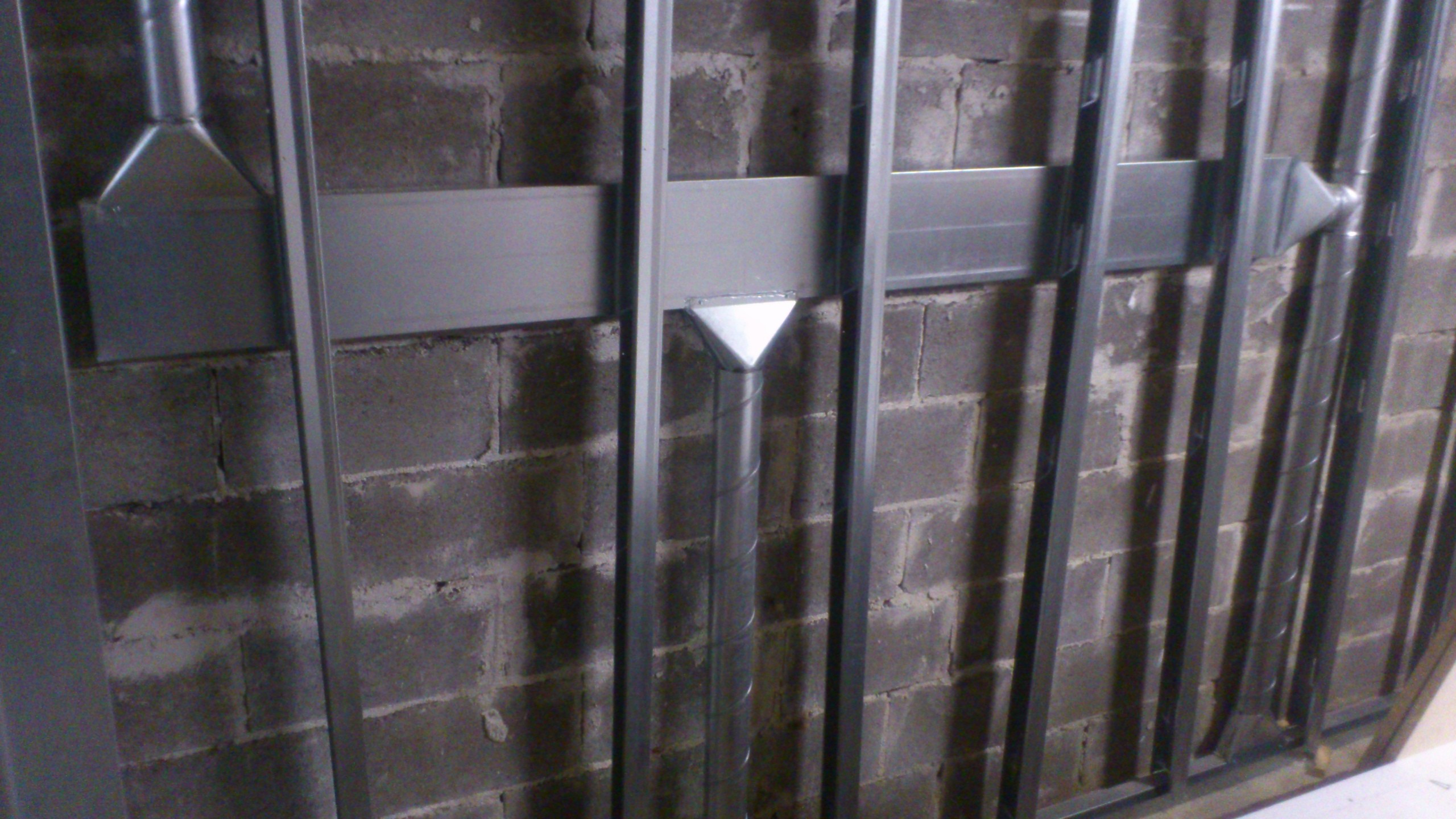

På högra övre sidan sugs luften ur. och längs den fyrkantiga kanalen så förgrenas neråt på 2 ställen och på vänster sida går den upp och går sen ner till andra väggen. (2014-03-19 20:16:42)

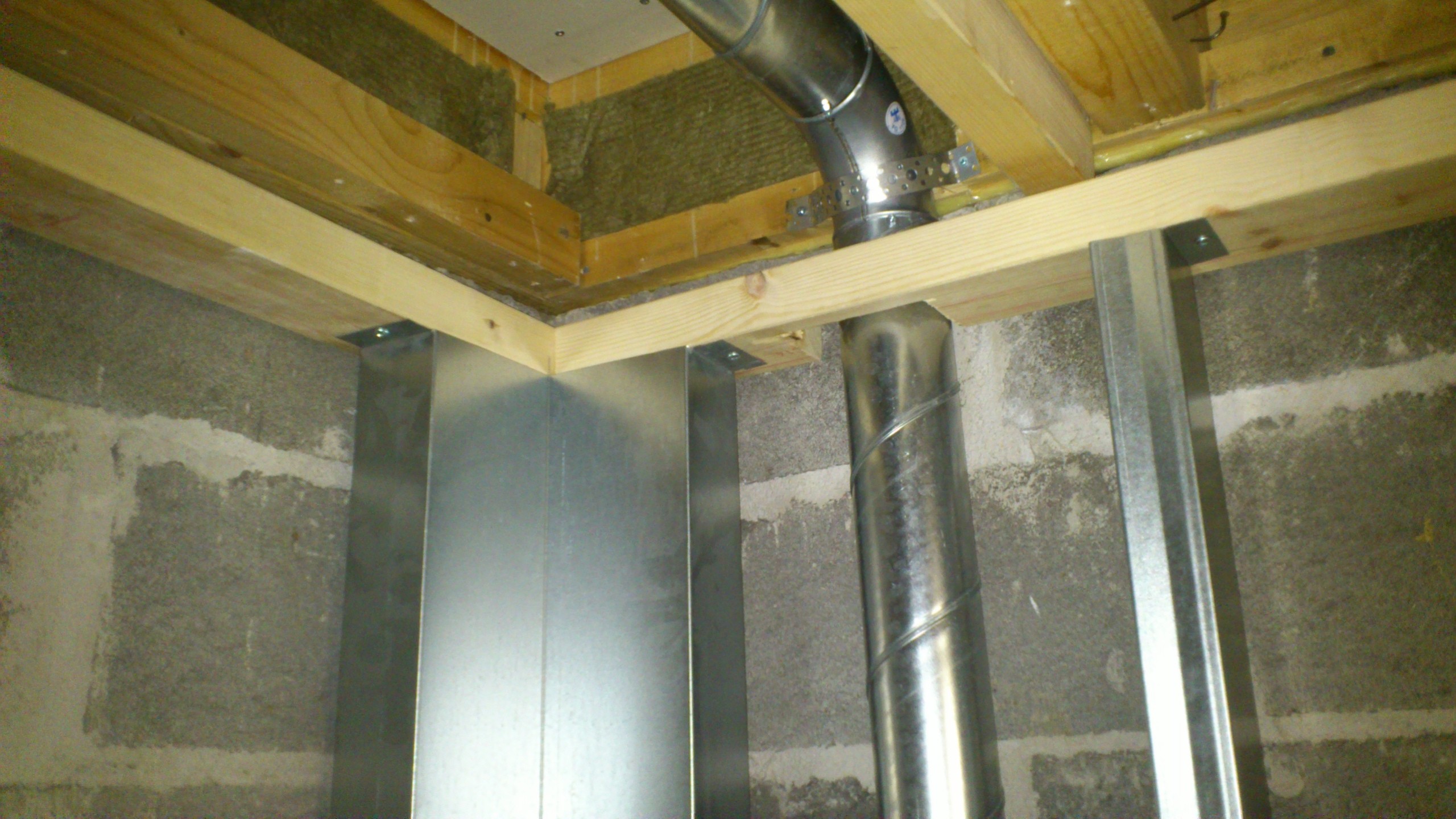

här ser man kort sidan av bion, rören går ner till den ventilerade golv profilen för att hålla fukt borta. (2014-03-23 14:57:40)

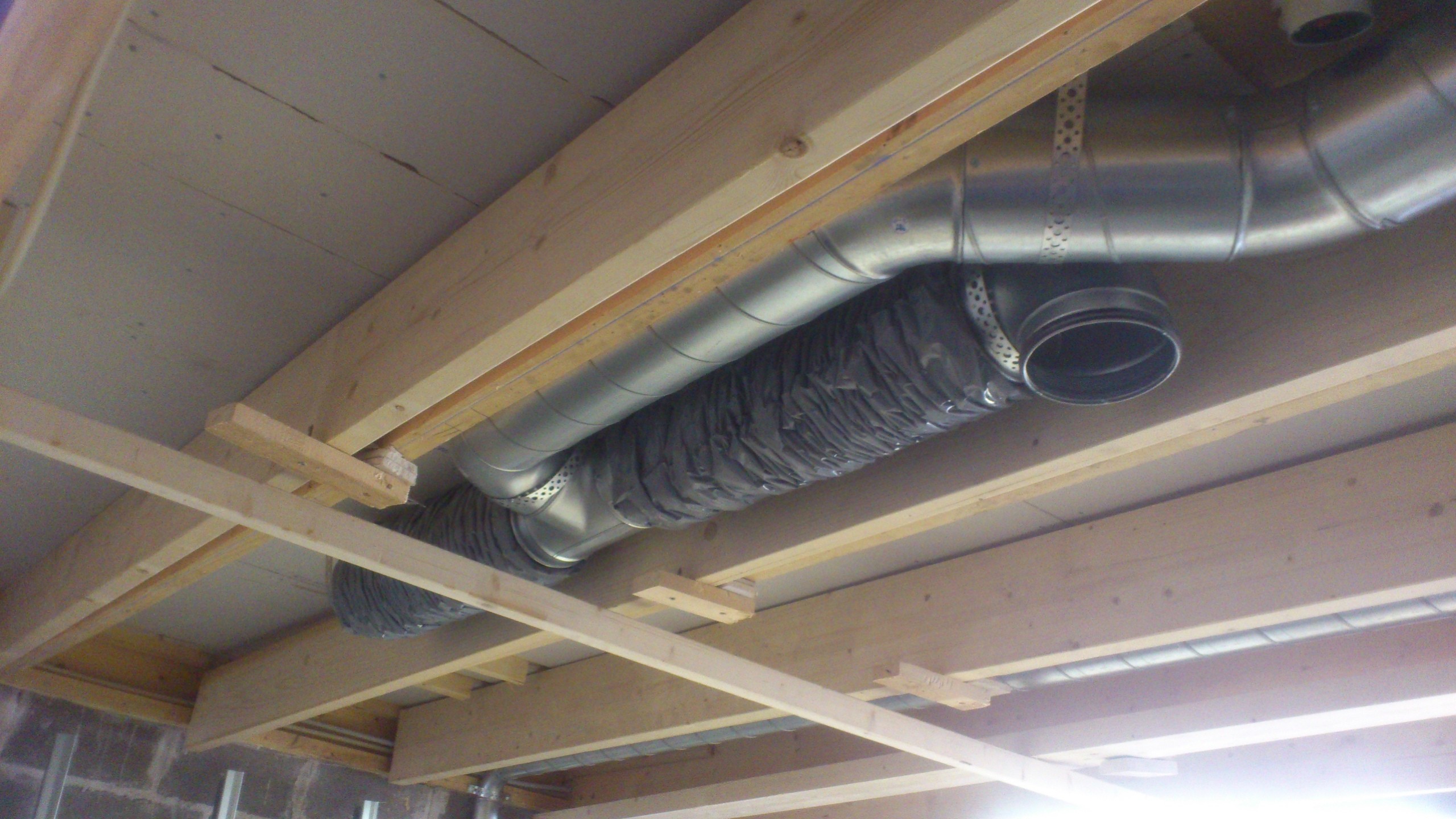

Här är 160mm tillluft rören med böjbar akustik slang(perforerad alu slang med isolering) som ska gör att bio taken kan röra sig utan att det påverkar huset. sen blir det 2st tillluft don i taket. (2014-03-23 14:52:34)

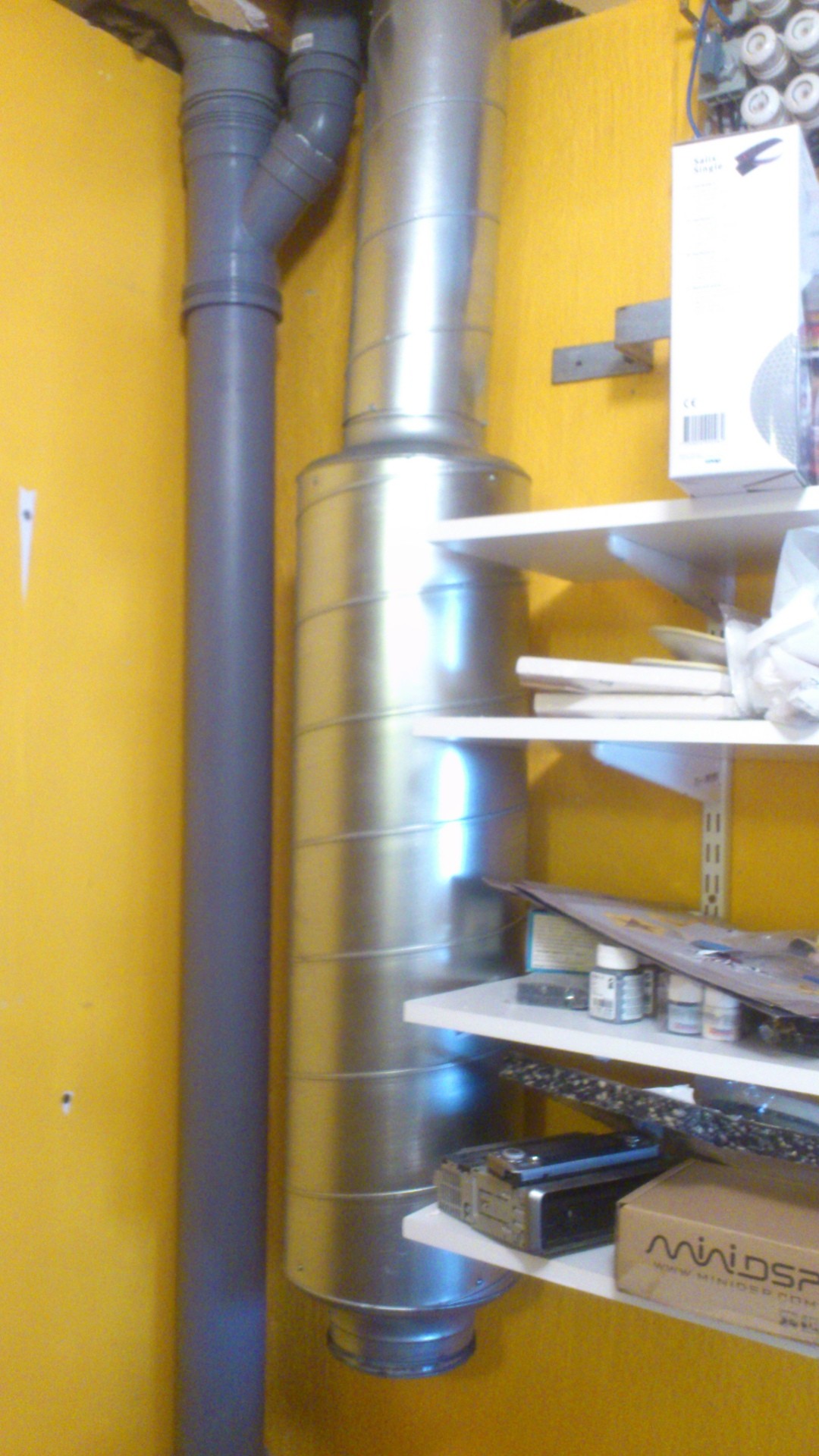

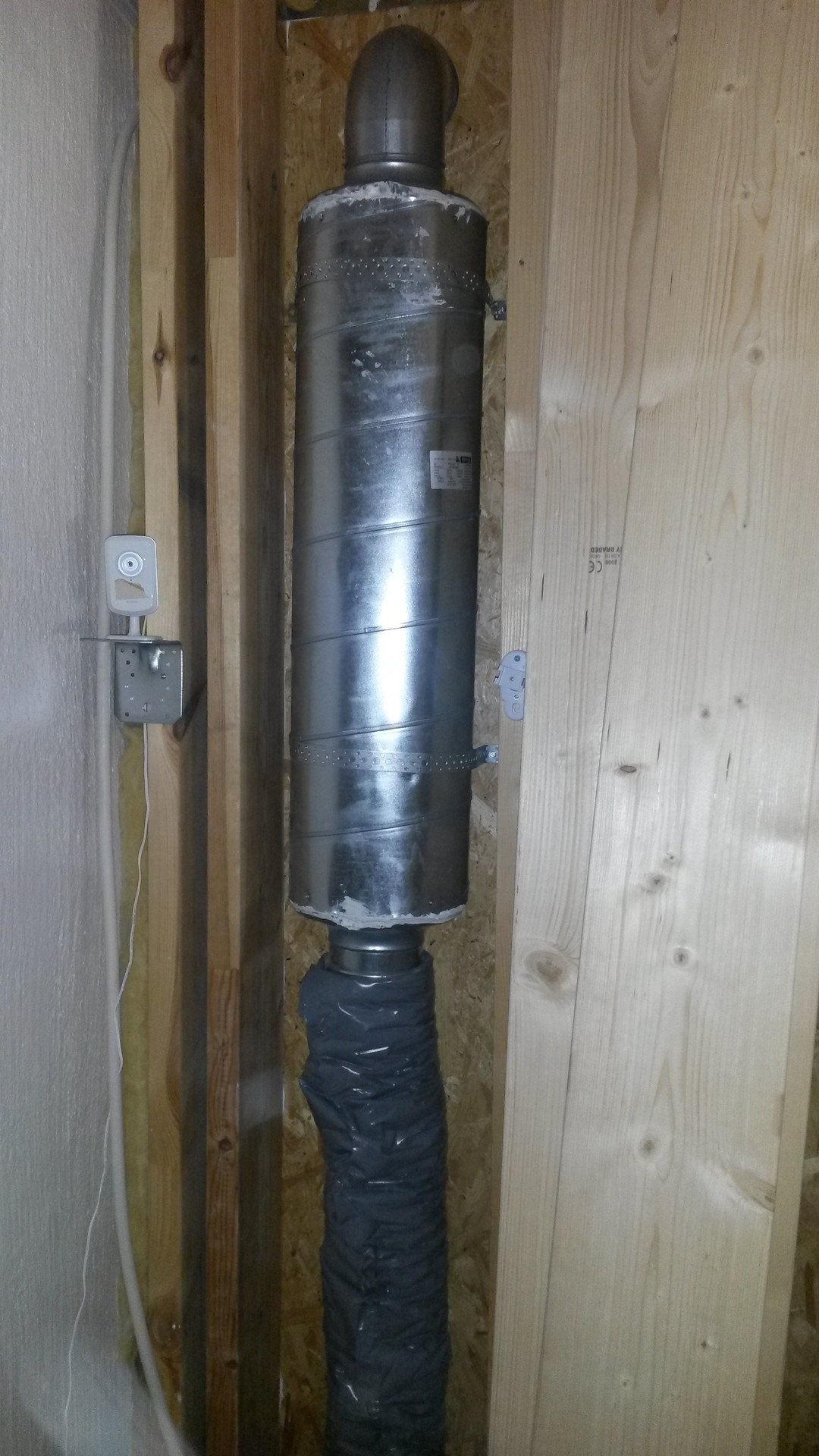

Ljuddämpare till 160mm tillluft rören på andra sidan väggen, den är 900mm lång och jag hoppas det räcker, annars blir det en till.Här ska det sitta ett ventalationsaggregat med aircond på kopplat. (2014-03-23 14:55:51)

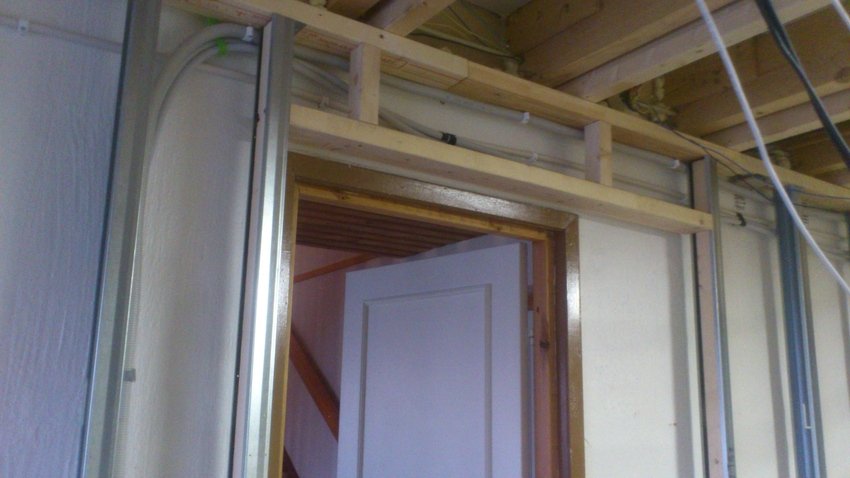

nu börjar alla överliggare komma på plats, dock så ska det på yttligare en trä profil uppe på för att jag ska kunna fästa osb skivorna i hörnet på ett bra sätt. (2014-03-27 20:57:01)





Bion täcker inte hela de 9.5 meter som finns utan det blir 1.6x4.3 meter kvar längs fönsterna så där måste det tas upp ett nytt hål i betong hålstens väggen som kommer leda ut till gille stugan, provade att borra och slå med slägga i väggen men murbruket var för hårt, bilningsmaskin hade varit ett alternativ men har bra kontakter inom betong sågning så det får bli profesionell hjälp den här gången. (2014-03-28 21:12:57)

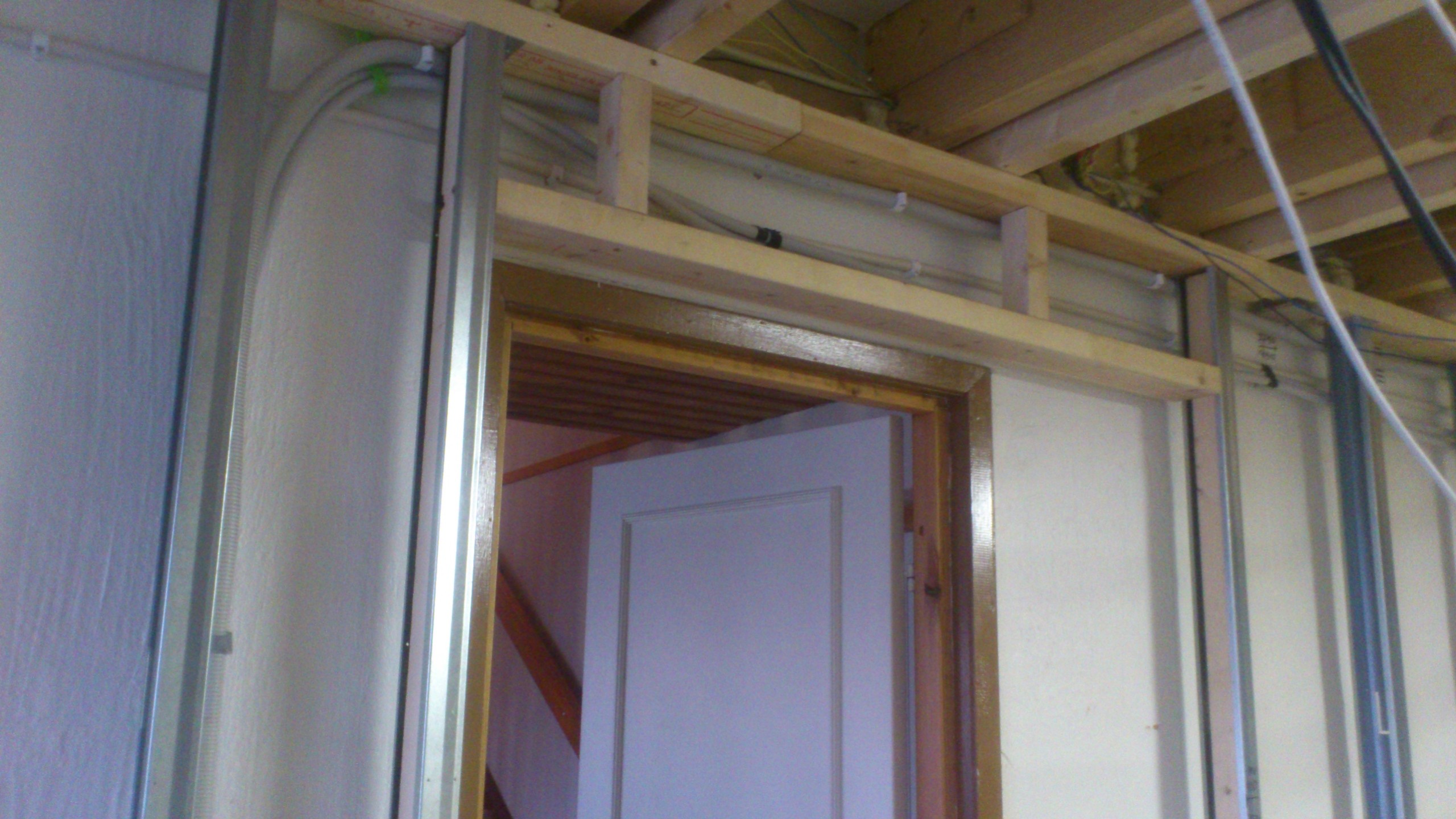

Det vart en trä ram där ena dörren ska sitta, bredden är ca 130cm nu så räknar med att kunna ha dubbla 100cm dörrar som kommer vara special byggda med stål konstruktion med bra ljud dämpning i.
Dom kommer även sitta en bit ifrån varandra(som en slus) så man kommer kunna stänga ena först innan man öppnar nästa så ljudet inte kommer ut för mycket. (2014-03-30 22:29:11)

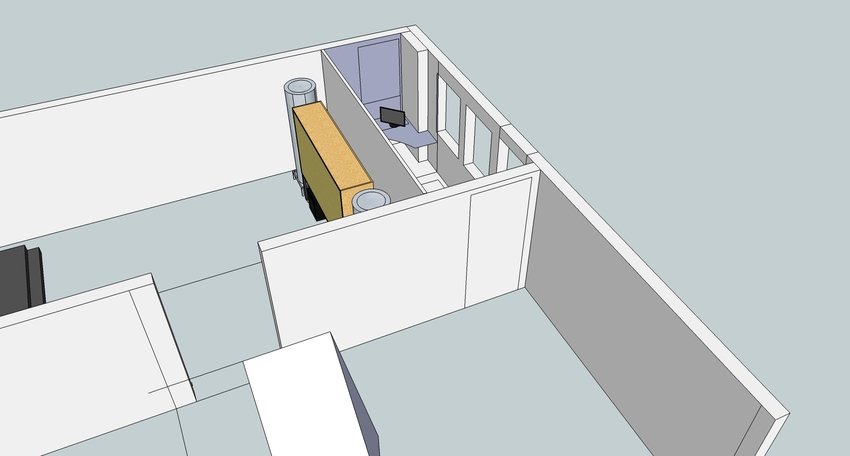

skiss över det utrymme som inte kommer användas till bio utan här kommer det mycket av elektroniken vara och en liten dator hörna. man ser strecken i väggen där det kommer att sågas upp hål i betongen. (2014-04-04 20:58:04)

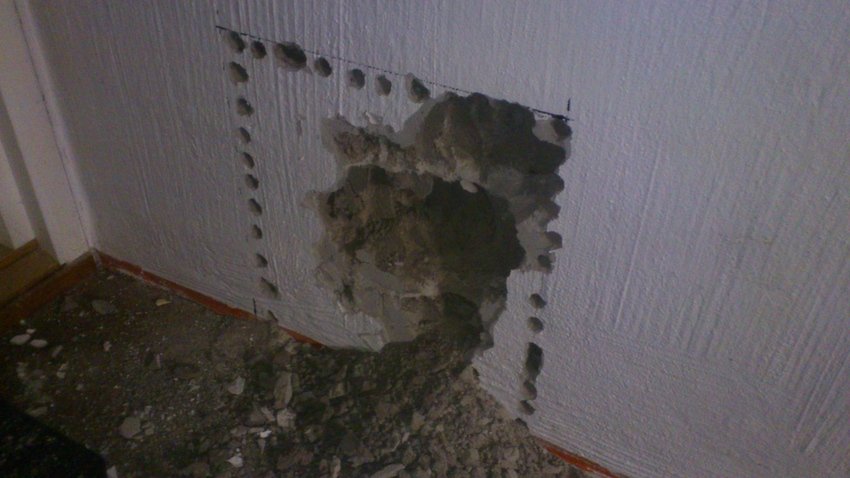

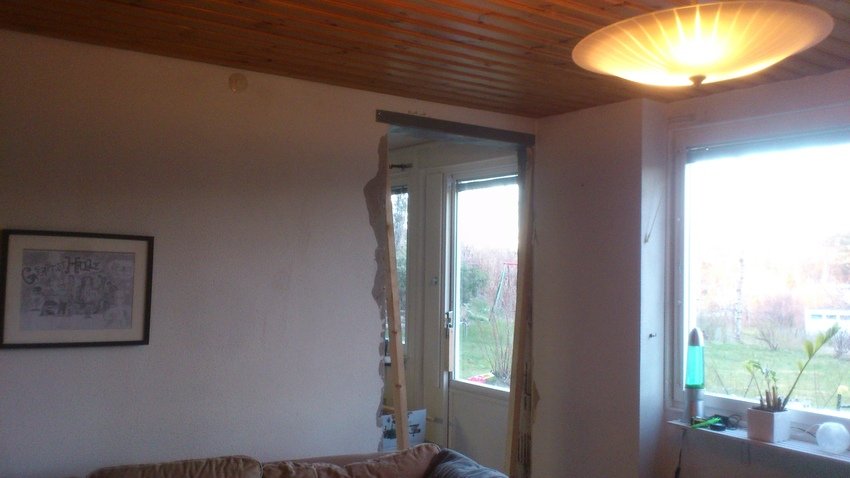

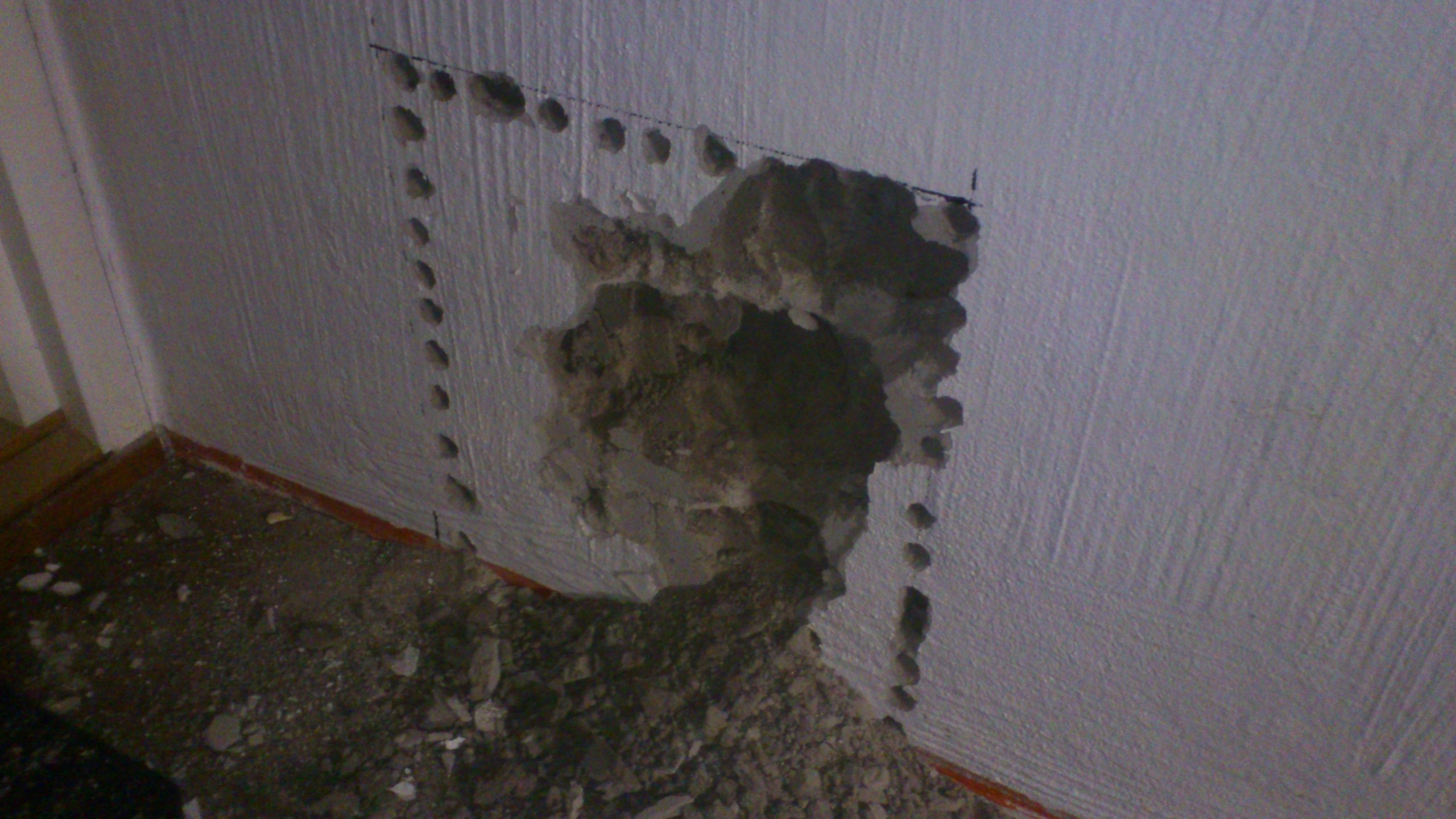

så här vart det med det nya hålet som kommer leda in till det utrymme som inte bion tog upp(1.6x4.3 meter) här kommer det vara ett rack skåp med all elektronik och dator hörna samt ett löpar band.idag satte jag upp den 4mm plåt som ska hålla ihop de övre stenarna och de båda väggarna(det är därför det står trä pinnar och håller upp det hela tills det torkat) det är skruvat också så klart. (2014-04-04 21:01:09)

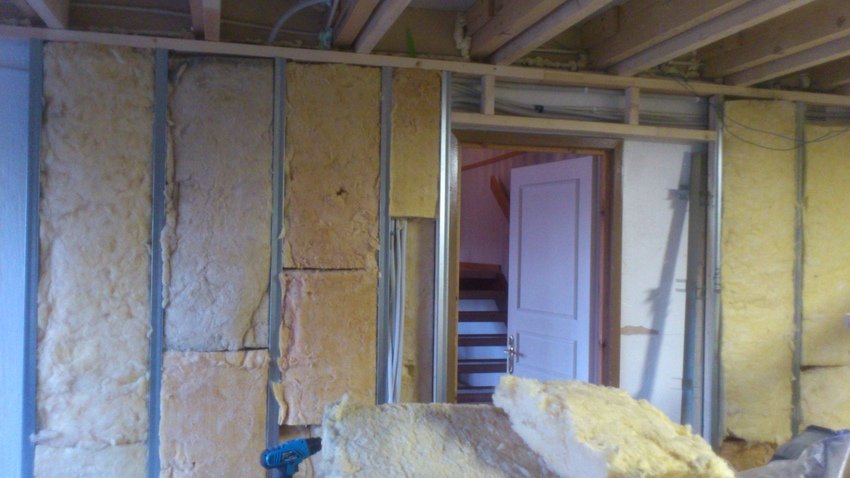

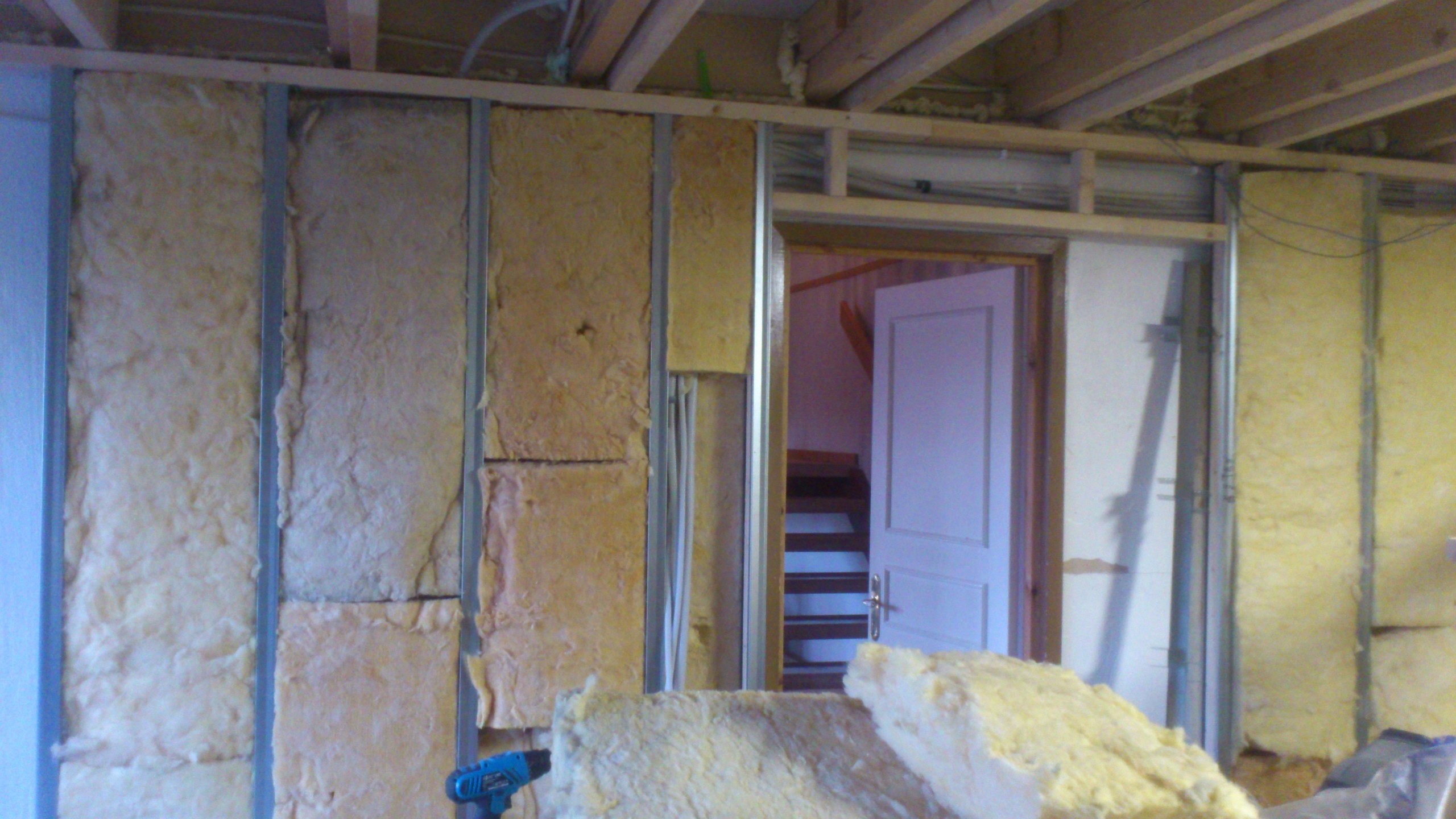

Vart att isolera lite för att bli av med den hög med isolering som låg ivägen för att kunna montera upp reglarna på den främre väggen. (2014-04-04 21:03:39)





Här ser man en av 45x190mm reglarna i botten profilen, det blir en till regel rad till sen på andra sidan med 3cm mellanrum för att väggarna ska vara separerade från varandra. (2014-04-06 18:46:15)

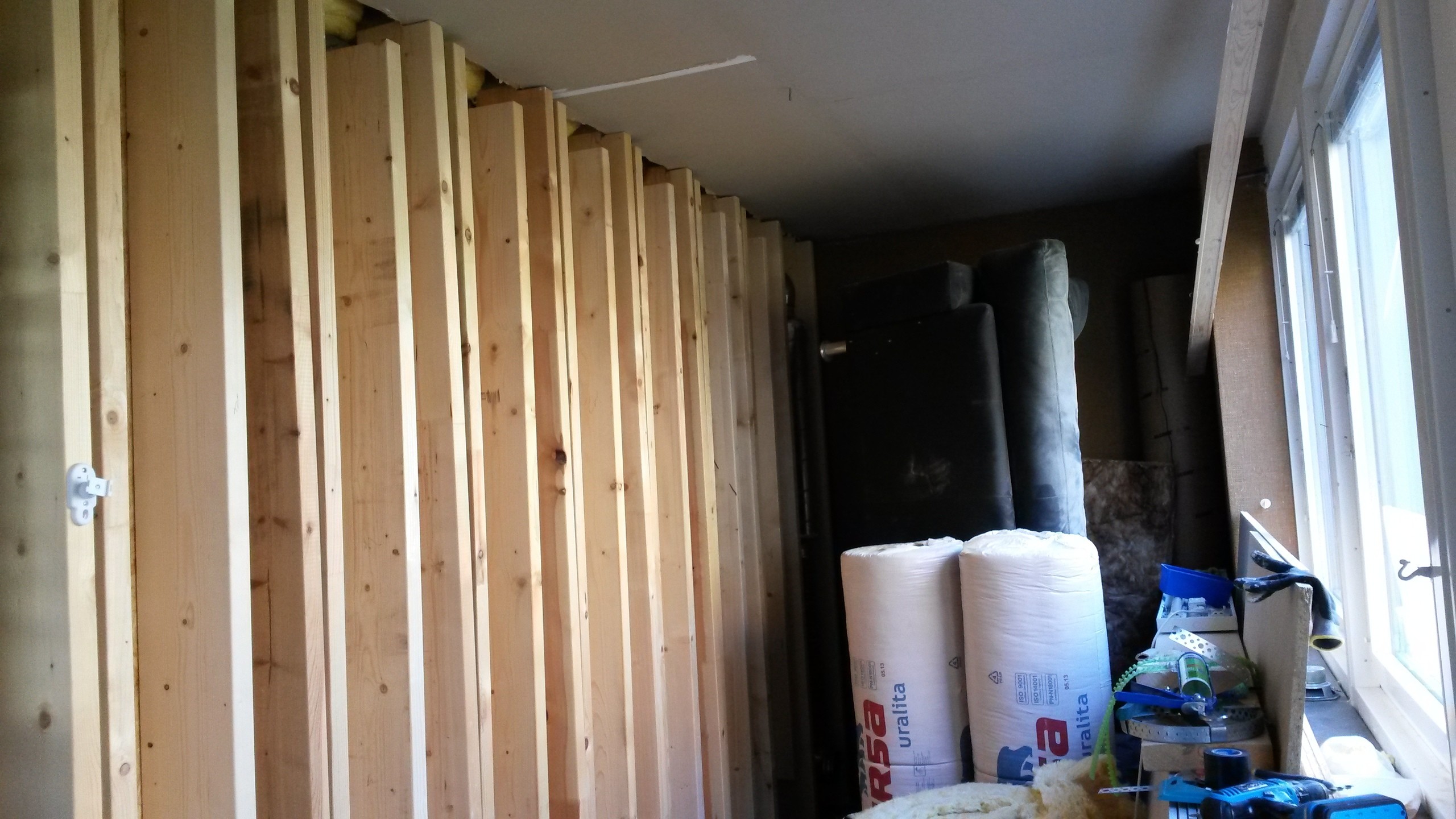

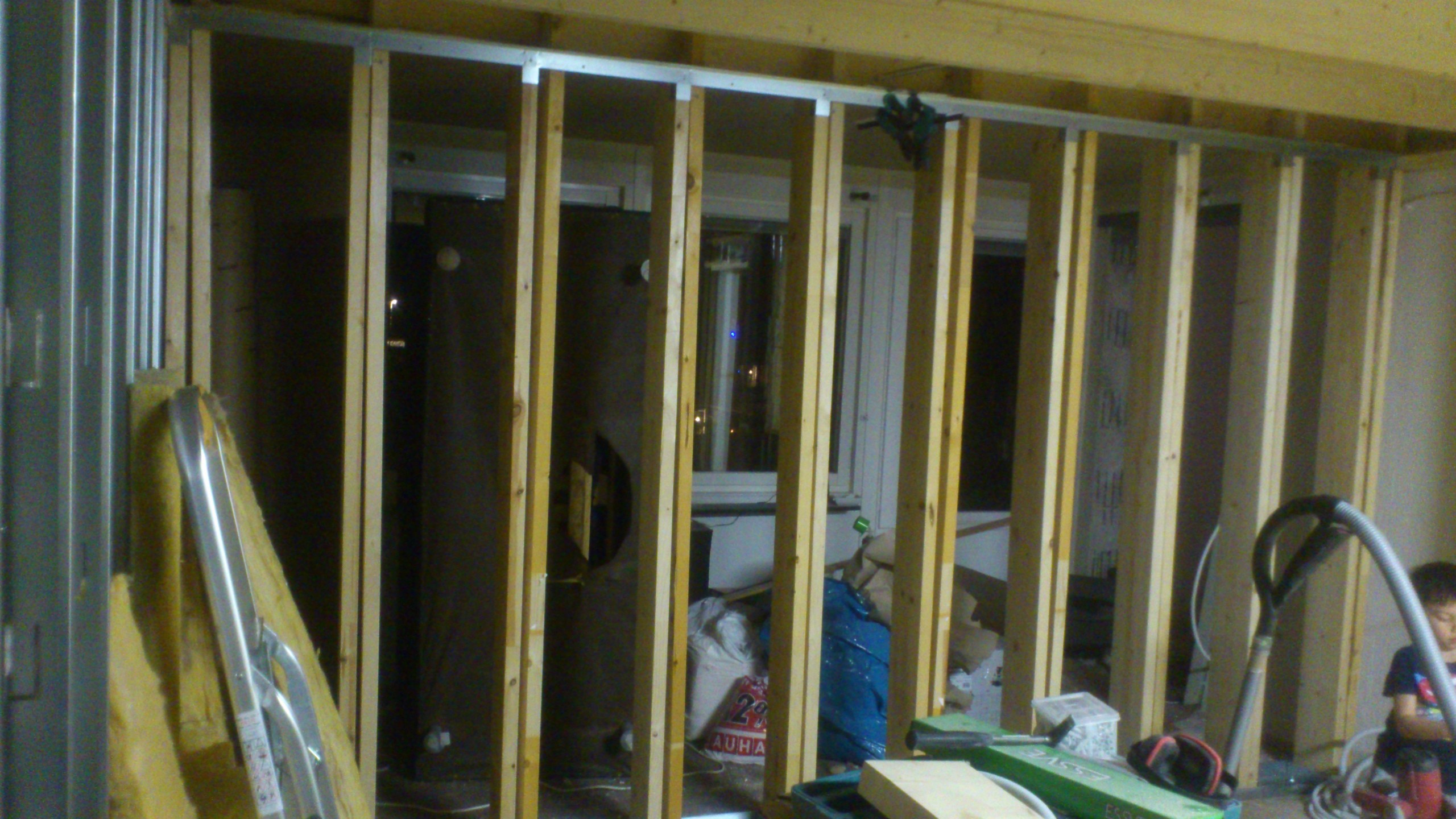

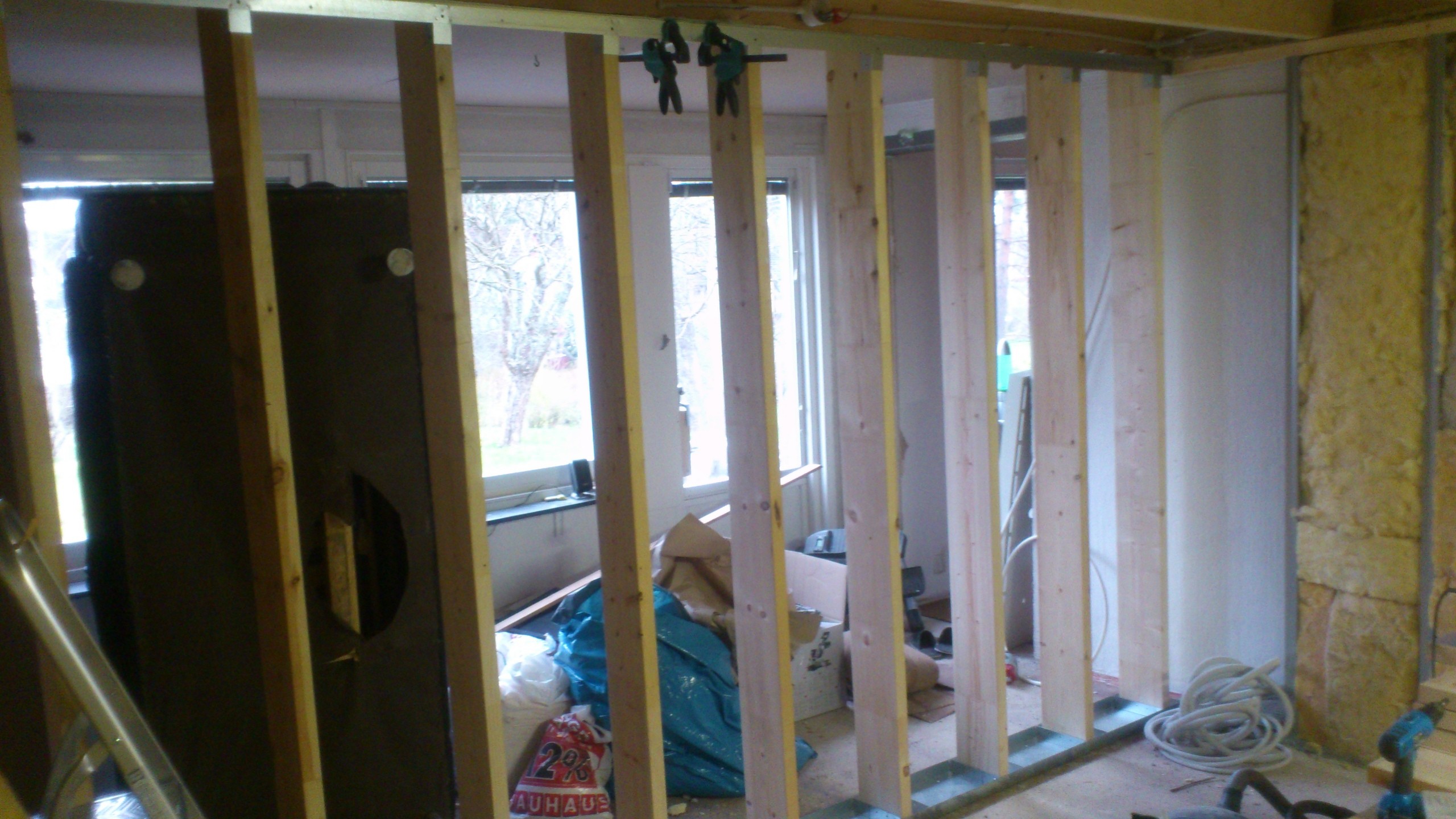

Här ser man den ena raden med reglar, cc 45cm blir det med 45x190mm reglar och sen blir en till rad på andra sidan med 3cm förskutning. 10 reglar på en sida och 10 på den andra. (2014-04-06 18:48:03)





nu är den andra sidan av reglar uppe. (2014-04-07 21:23:08)





Ska tillverka ett fäste för att skruva dit den yttre raden i husets tak bjälklag. (2014-04-07 21:23:53)

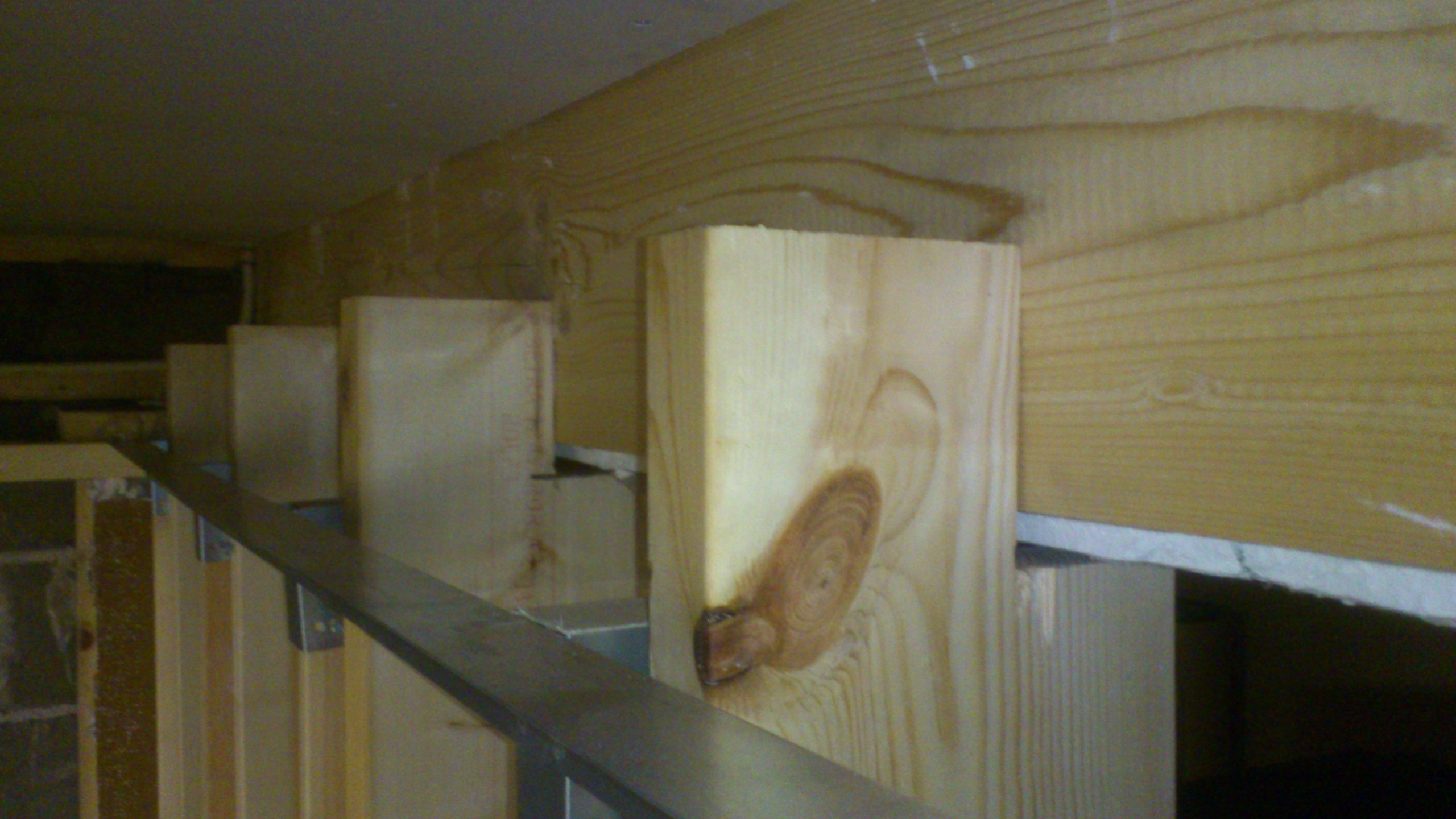

det här är ju den yttre regeln, och den satt sig riktigt bra, tog på lite PL400 Lim emellan också. (2014-04-12 18:54:49)

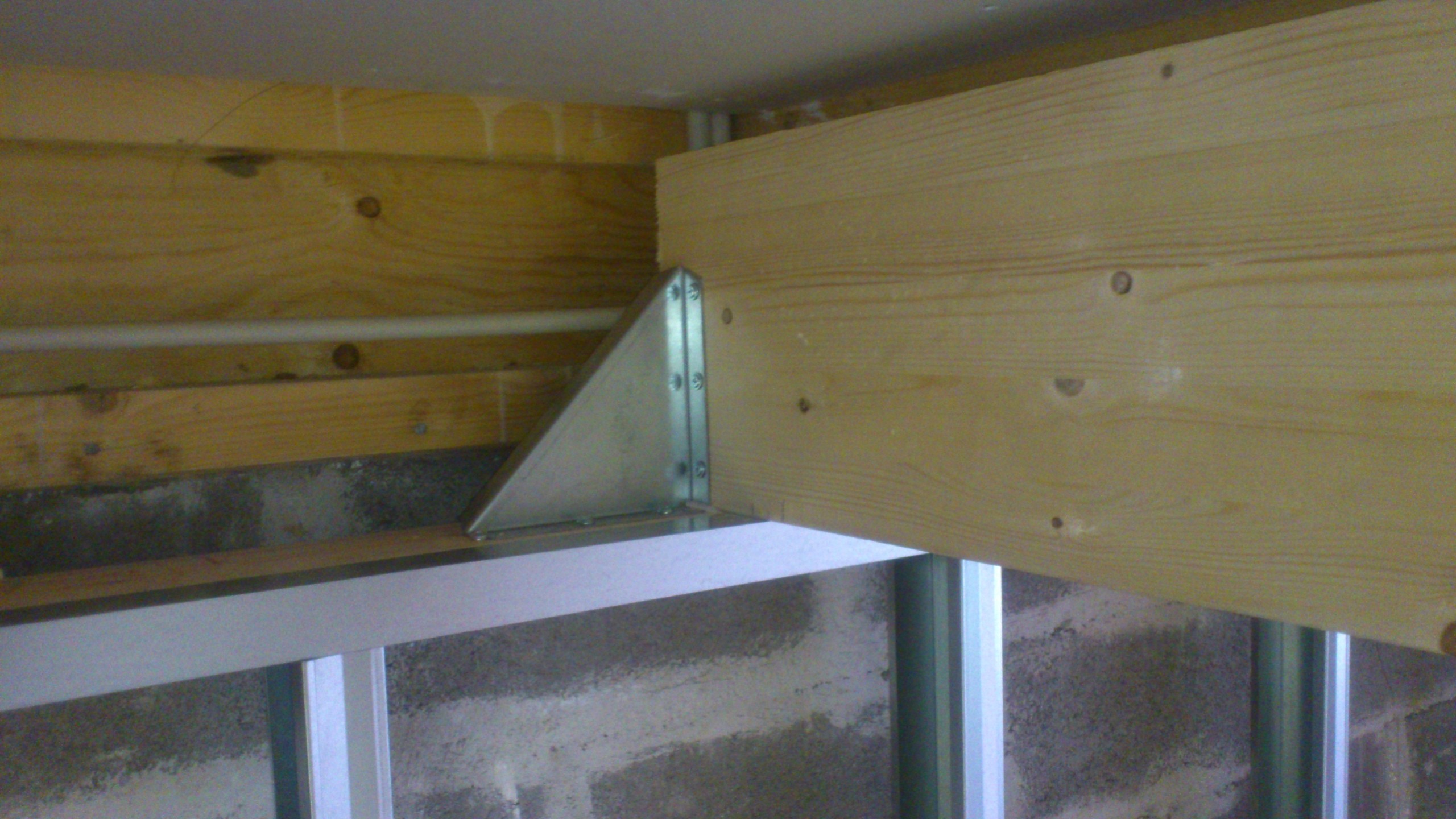

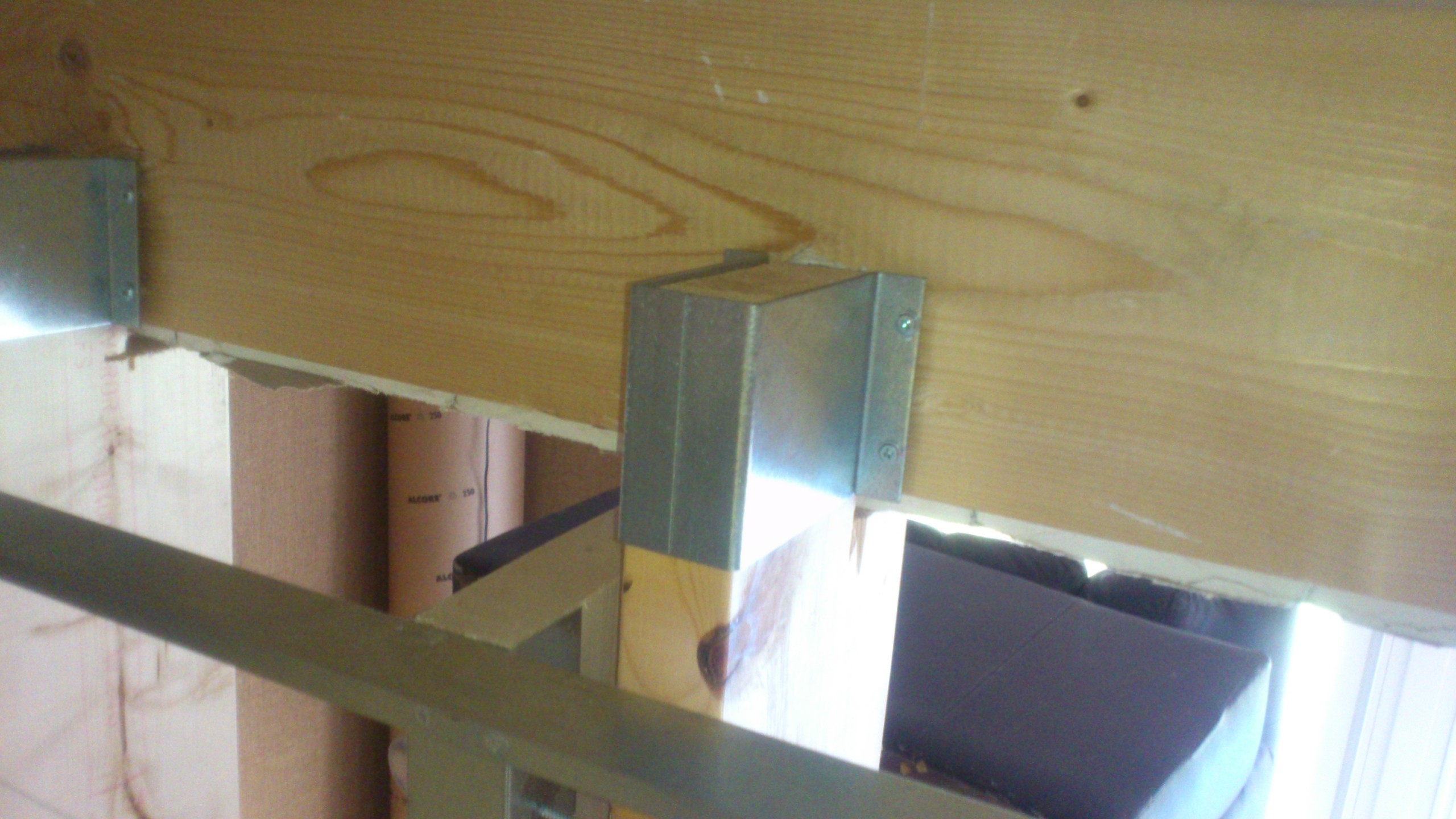

Här vart det också lite PL400 lim imellan och sen skruvade jag fast fäst vinkeln i både överliggaren och takbjälklaget, fäst vinkeln är till för att båda hålla fast och så att inte bjälken inte vrider sig vid belastning. (2014-04-12 18:57:22)

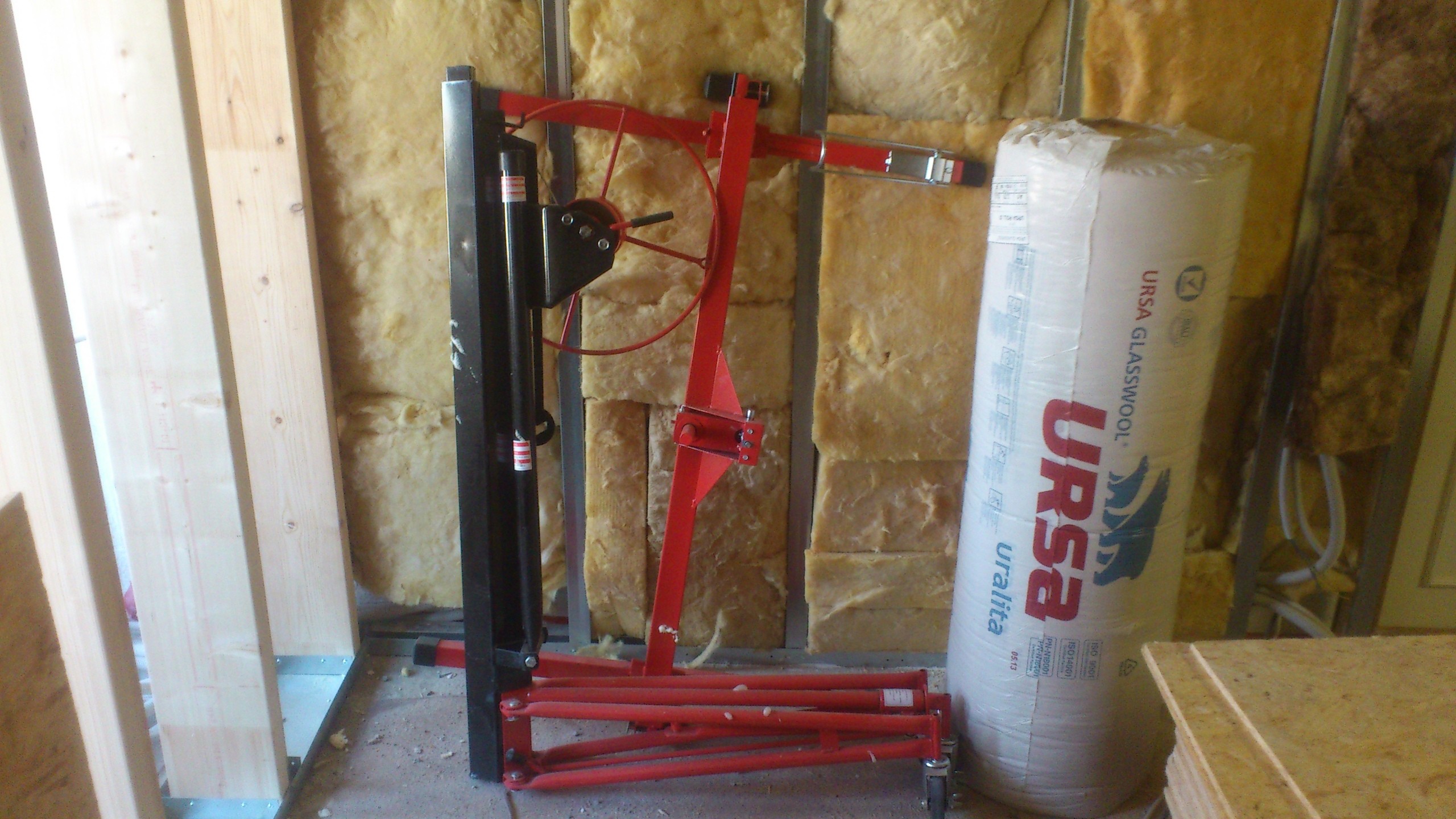

Det vart en gipslyft för 1580:- med frakt från vidaXL, verkar fungera helt okey, tänkte hyra först men det kostar 150-200:- per dag så det går ju fort att komma upp i 1500:- så det kändes bättre så här så slipper jag stressa. (2014-04-20 19:17:32)

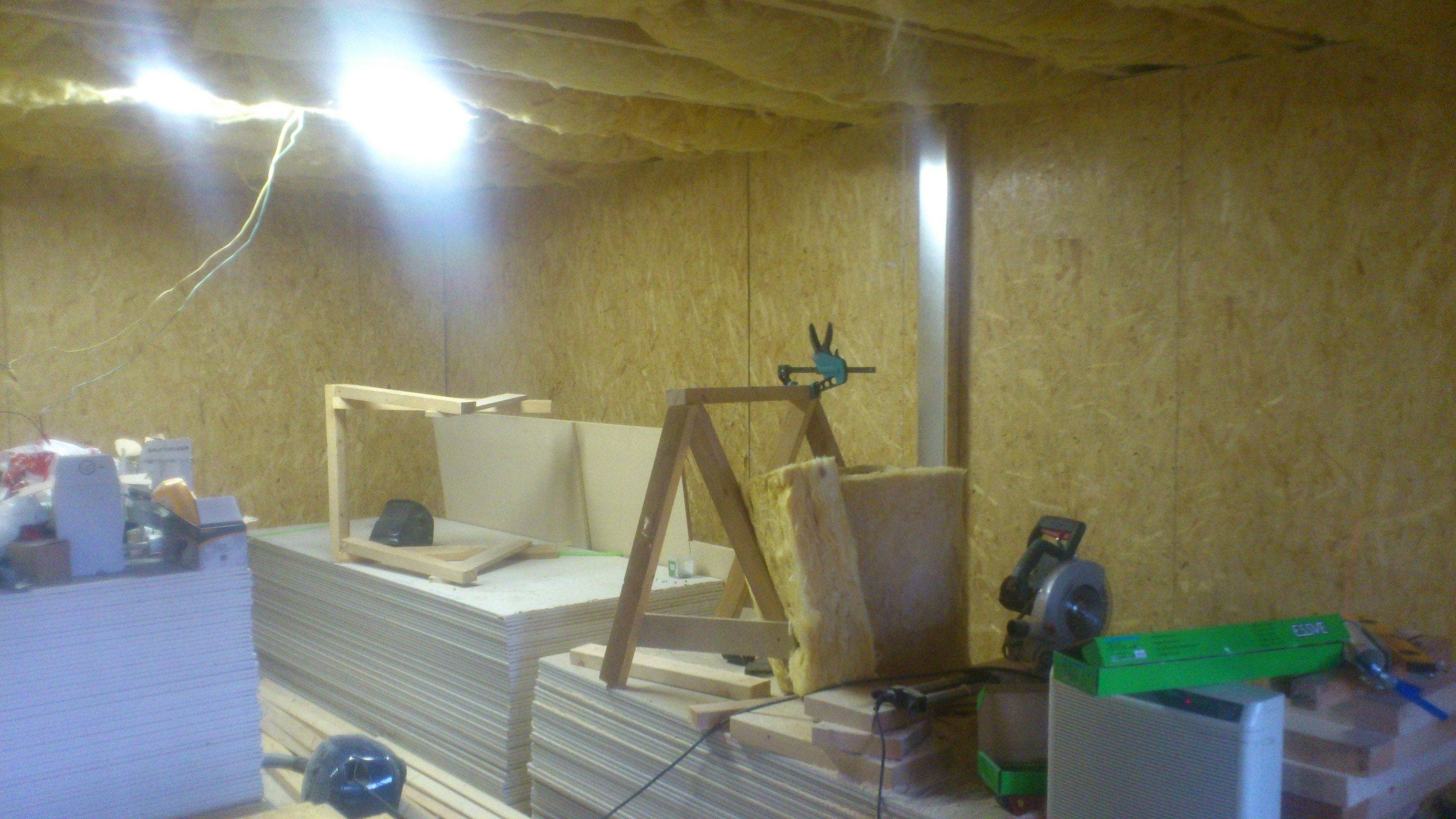

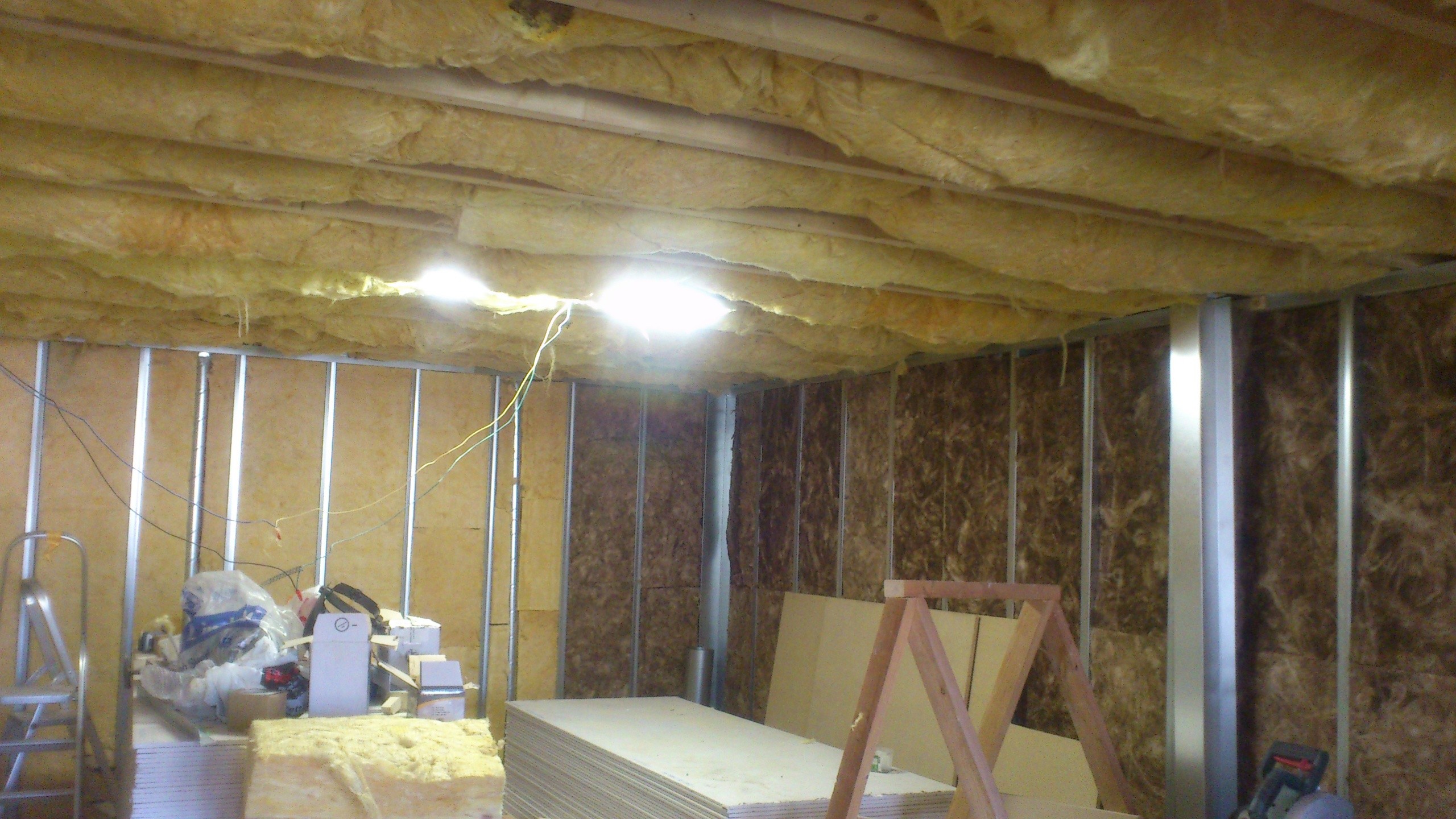

nu är väggar och tak fulla av isolering så nu äntligen ska jag börja sätta upp ett lager OSB trä skivor! (2014-04-20 19:23:39)





Det tar lite tid att montera dom, kör med akustik fog även här för att det ska bli tätt och inte vibrera. (2014-05-03 18:52:20)

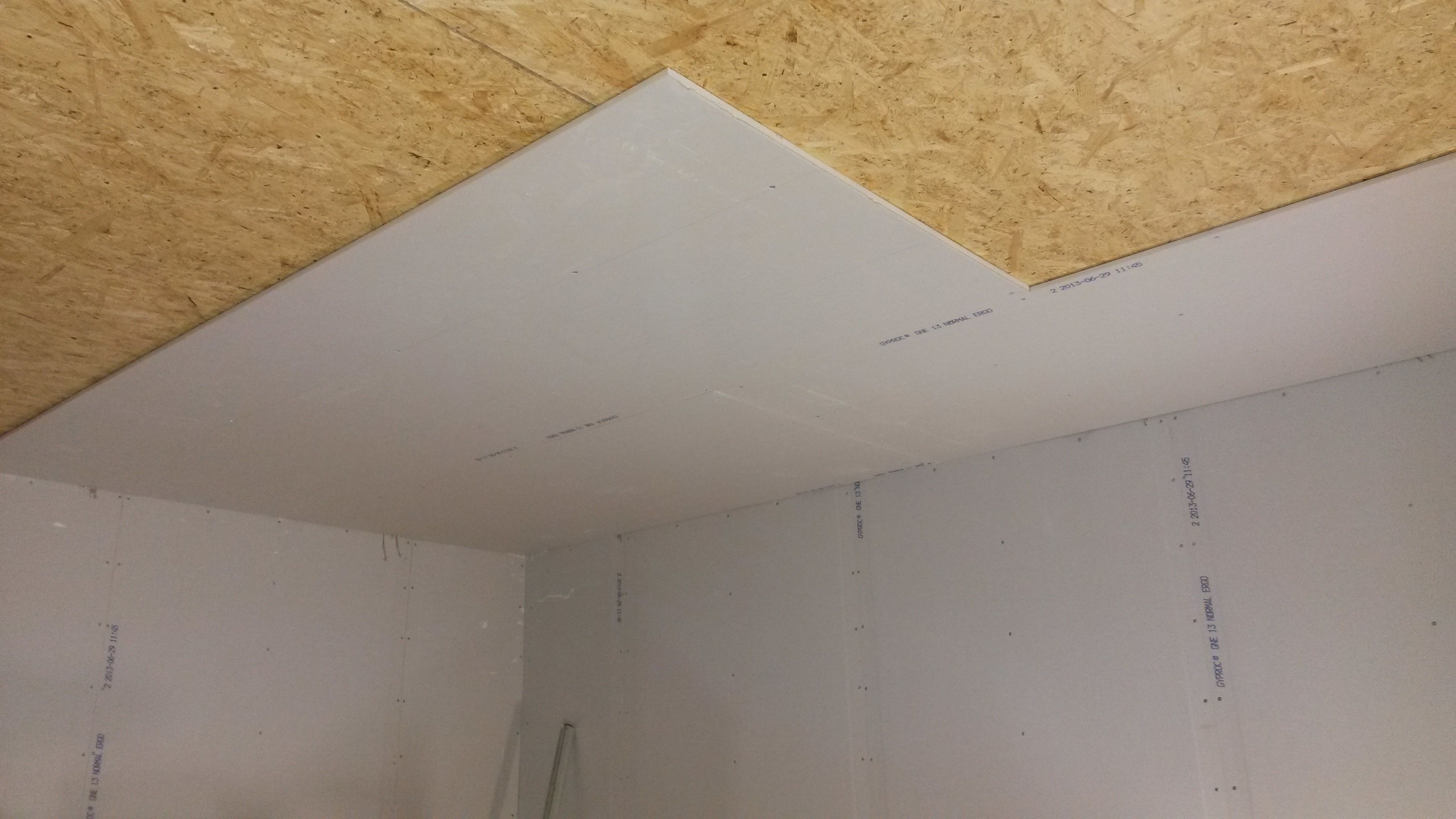

Äntligen så händer det nåt, det vart att anlita en snickare för att få gipsningen klar någon gång då detta projekt redan är försenat ca ett år pga av sjukdom.
Så det kommer vara klart denna vecka verkar det som, nästa grej är att fixa de dubbla special dörrarna! (2014-10-01 18:03:31)

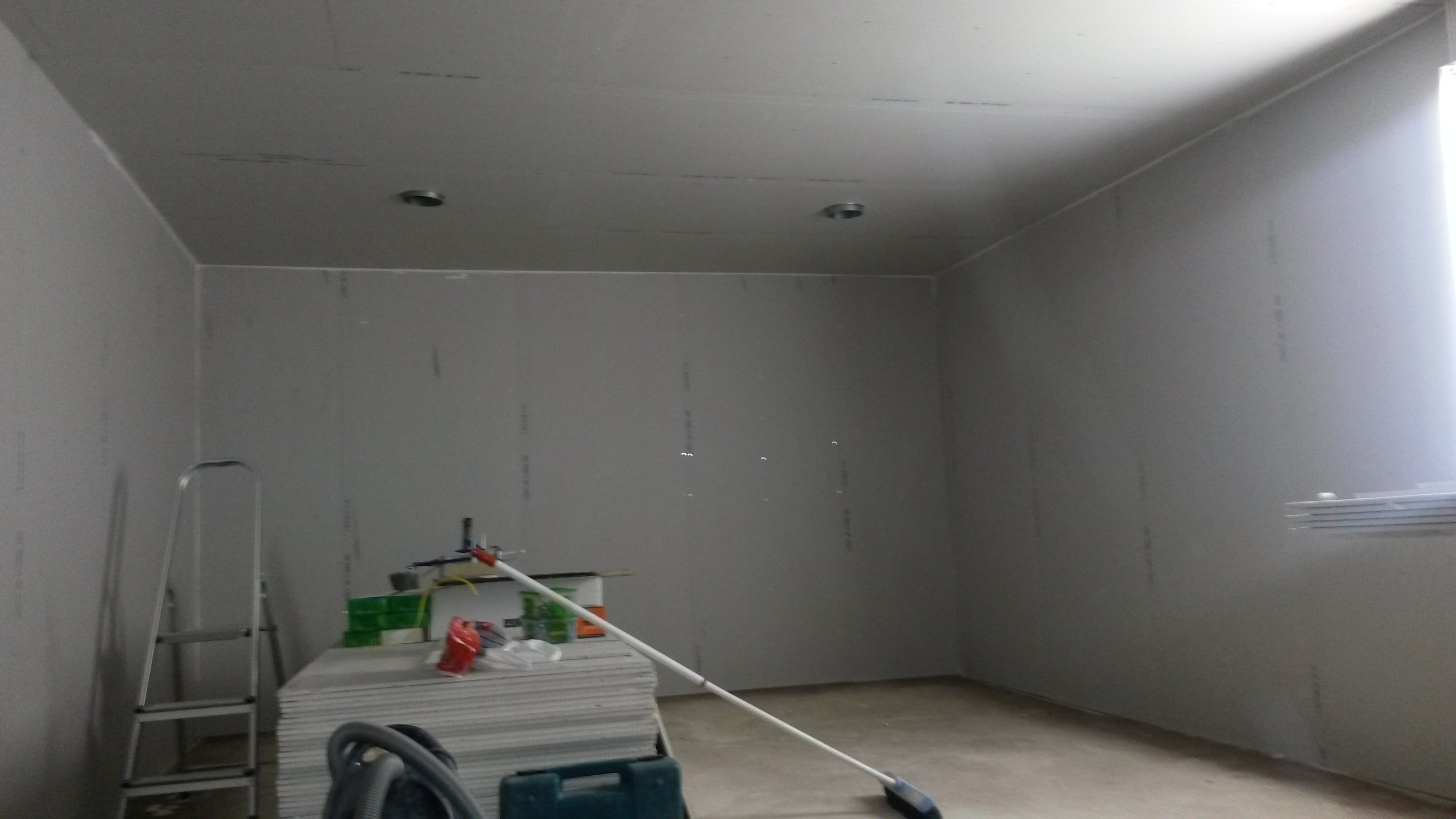

Vy mot bakre väggen, det ända man ser är de dubbla 160mm ventilations rören.
Nu är det bara ett sista lager kvar så är det 4 lager över i hela bion, tyckte att främre väggen hade lite hög resonans när man bankar på den, men ska se efter sista lagret hur det blir, kanske isoleringen hjälper och yttre lager med osb+gips, sen har jag 2mmförstärknings profiler som jag kan skruva från baksidan för att styva upp väggen men det höjer tyvärr resonans frekvensen men styvar ju upp, nä får bli att fråga akustikern om det, kanske man ska ha 5 lager gips på främre väggen!
Taket där emot verkar stabilt men läcker ganska mycket ljud upp för att dörr öppningen inte är tilltäppt helt med dubbla dörrar, hoppas verkligen att det hjälper att få det luft tät annars kommer det låta som bara den upp i huset som jag befarat tidigare, var ju inne på att göra kupad stål konstruktion i taket för maximal hålfastighet men akustikern var för orolig över de akustiska effekterna av det hela. (2014-10-03 20:56:55)




På andra sidan av den främre väggen sitter det ljud dämpare till från luften, så klart var ljud dämparen 20 mm för tjock för att få plats inne i väggen men det fick bli att lägga den i press maskin och göra den oval. (2014-10-08 18:54:20)




hade först 45x195 reglar med CC450mm, men tyckte ändå att väggen blev lite "svag" och hade en elak 100hz ton när som slog lite på väggen, men nu vart det CC225mm och sen kommer det 4:e lagret gips på så blir det nog riktigt bra. (2014-10-11 16:41:41)

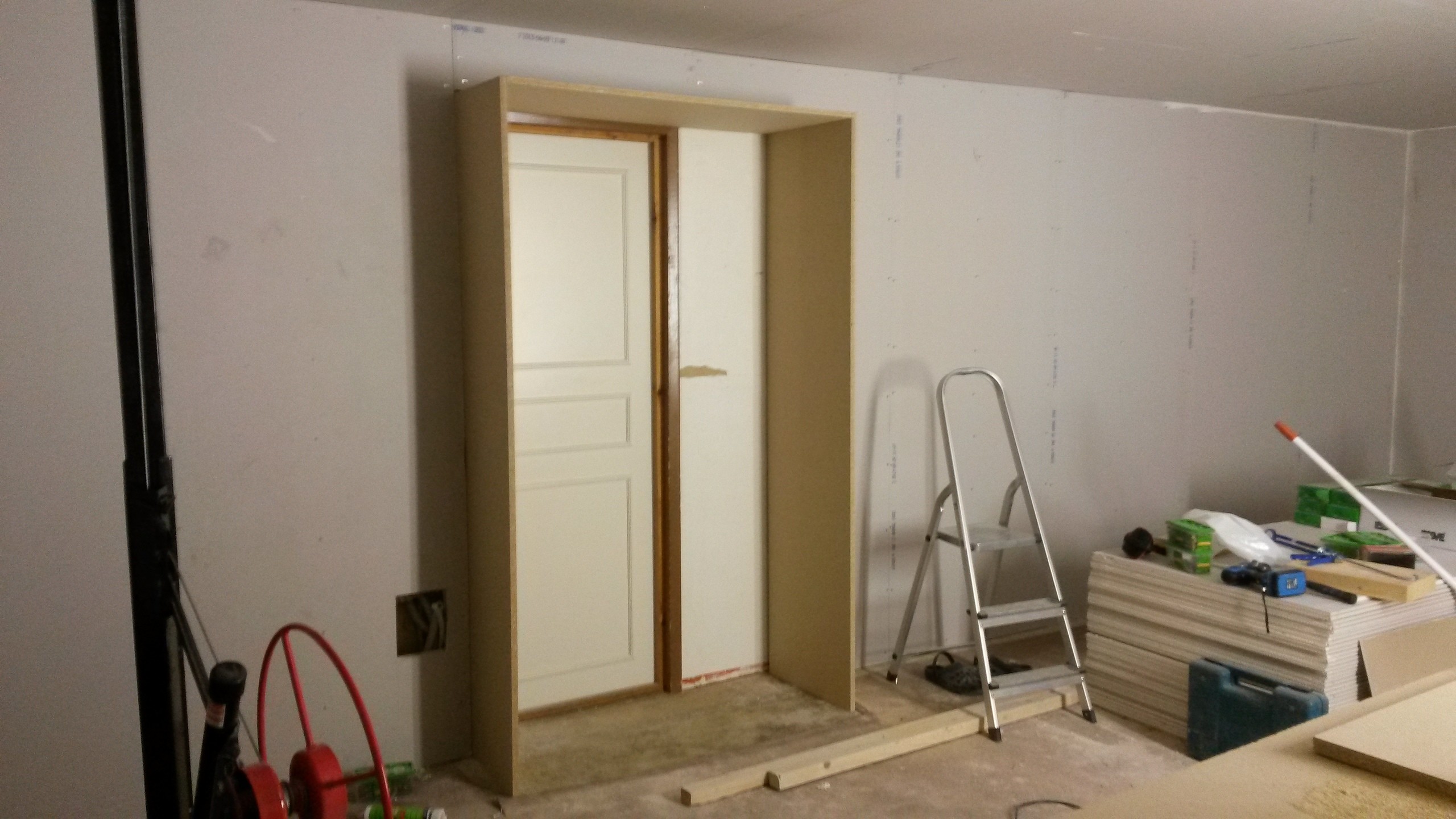

Här är spånskivorna som är grunden i ena sidan av dubbel dörrarna, den blir samma konstruktion på andra sidan(i betong väggen), ska sätta 45x90mm reglar runt om på insidan sen ska stål karmen på plats med den nya dörren.Den vita dörren ska bort så klart, den är klippt oduglig på att dämpa ljud! (2014-10-12 18:15:57)

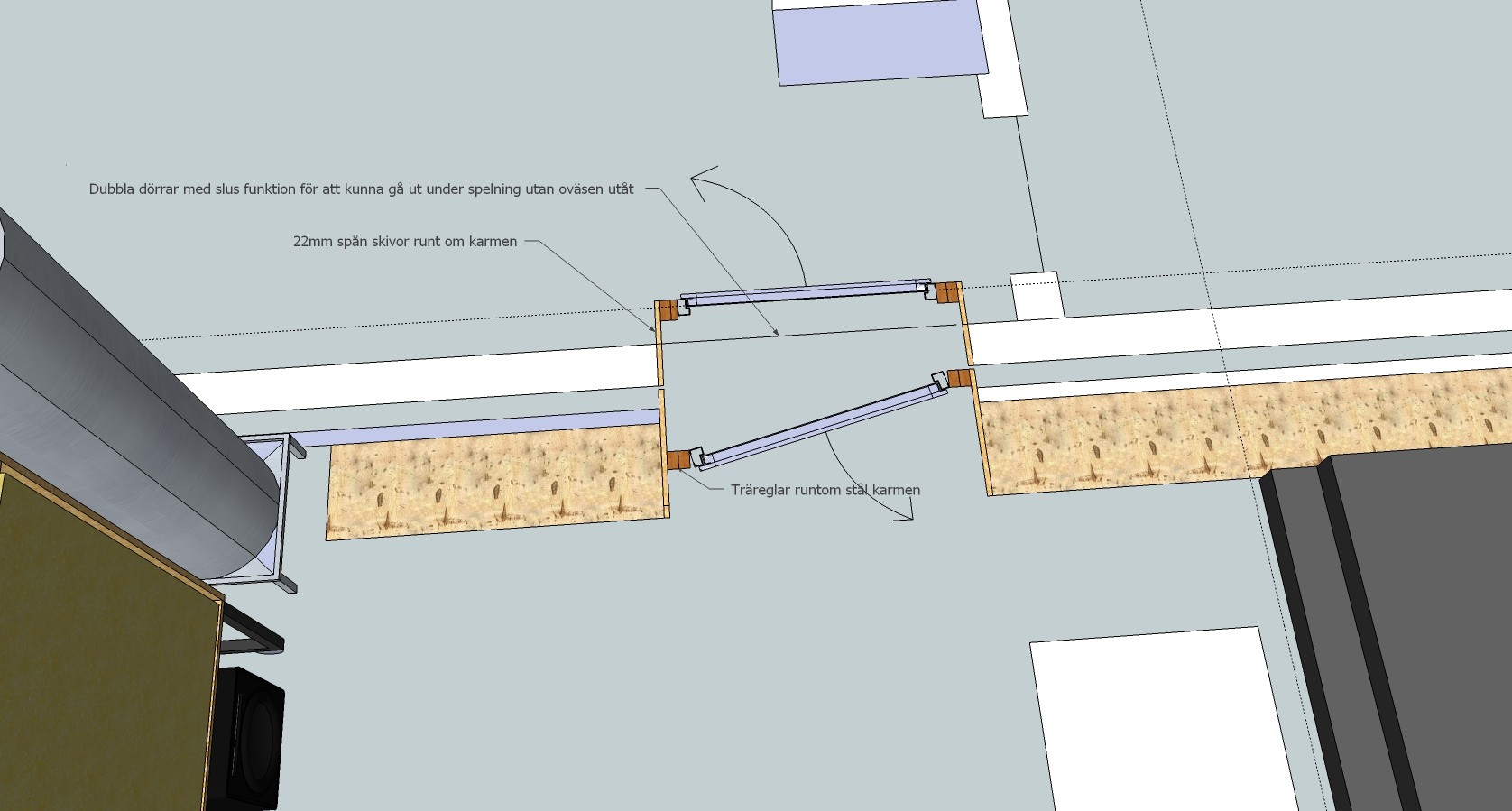

enkel idé skiss på hur det det ska bli, tänkte göra karmen av spånsskiva och sätta reglarna innan på det innan jag gör en utförlig CAD med dörren med lås mekanismen (hemma gjord så klart) (2014-10-12 18:40:09)

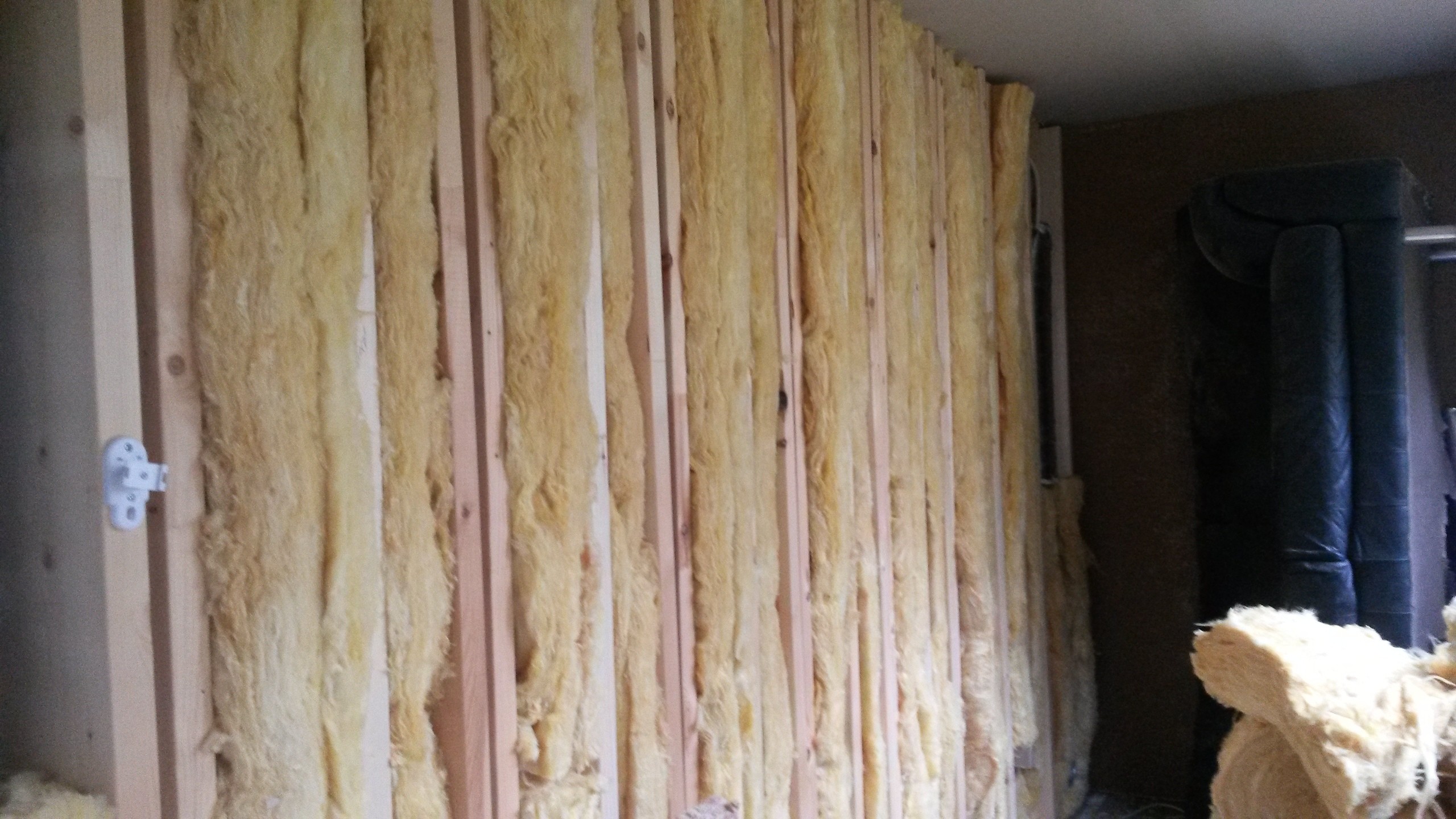

Att isolera måste vara det värsta man kan göra, speciellt den här isoleringen som dammar något fruktansvärt.ja ja, nu är det bara att göra en kabel genomförnings box med ljud dämpning, och sen kan man sätta osb och dubbla lager gips. (2014-10-13 09:38:21)

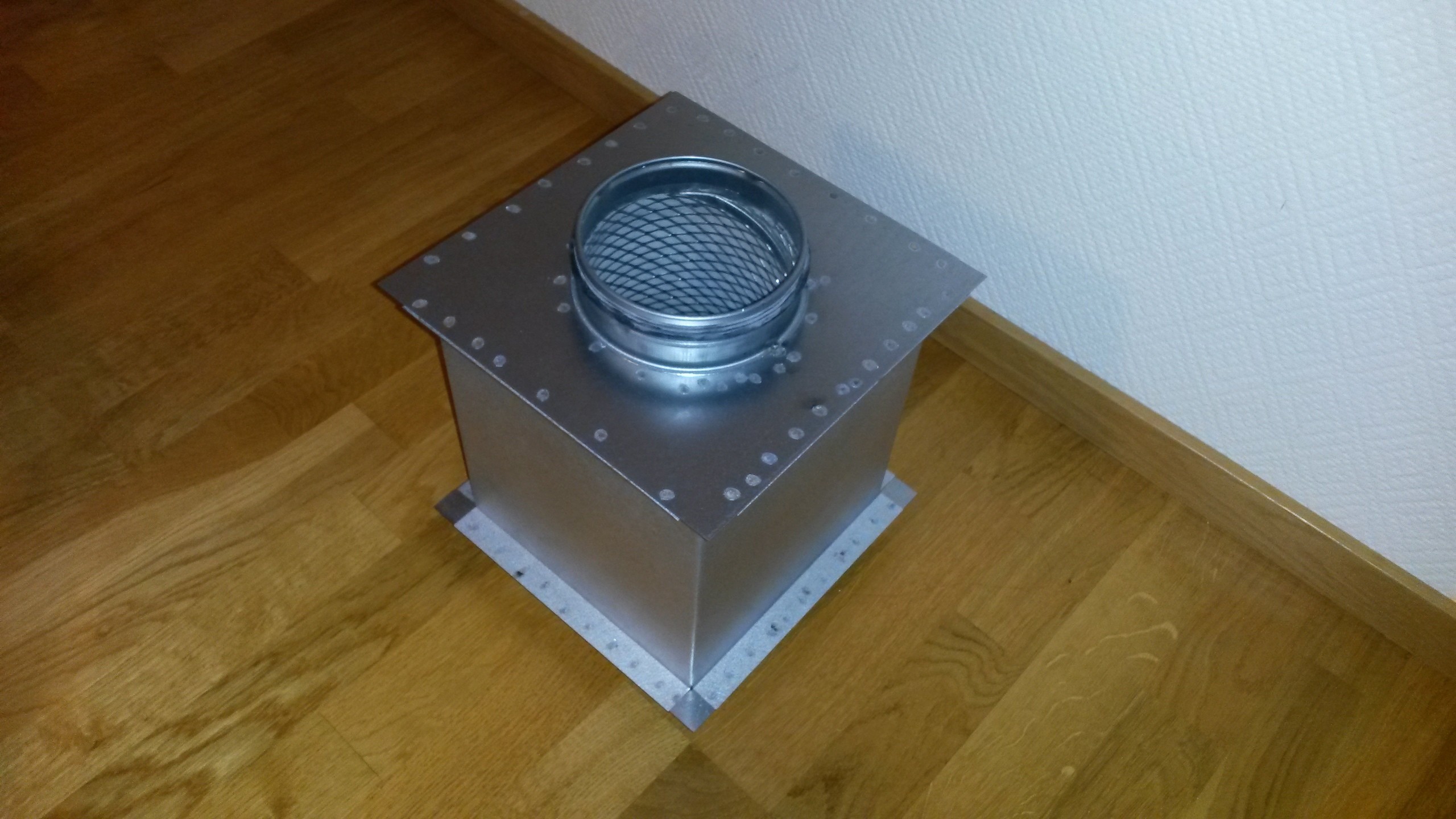

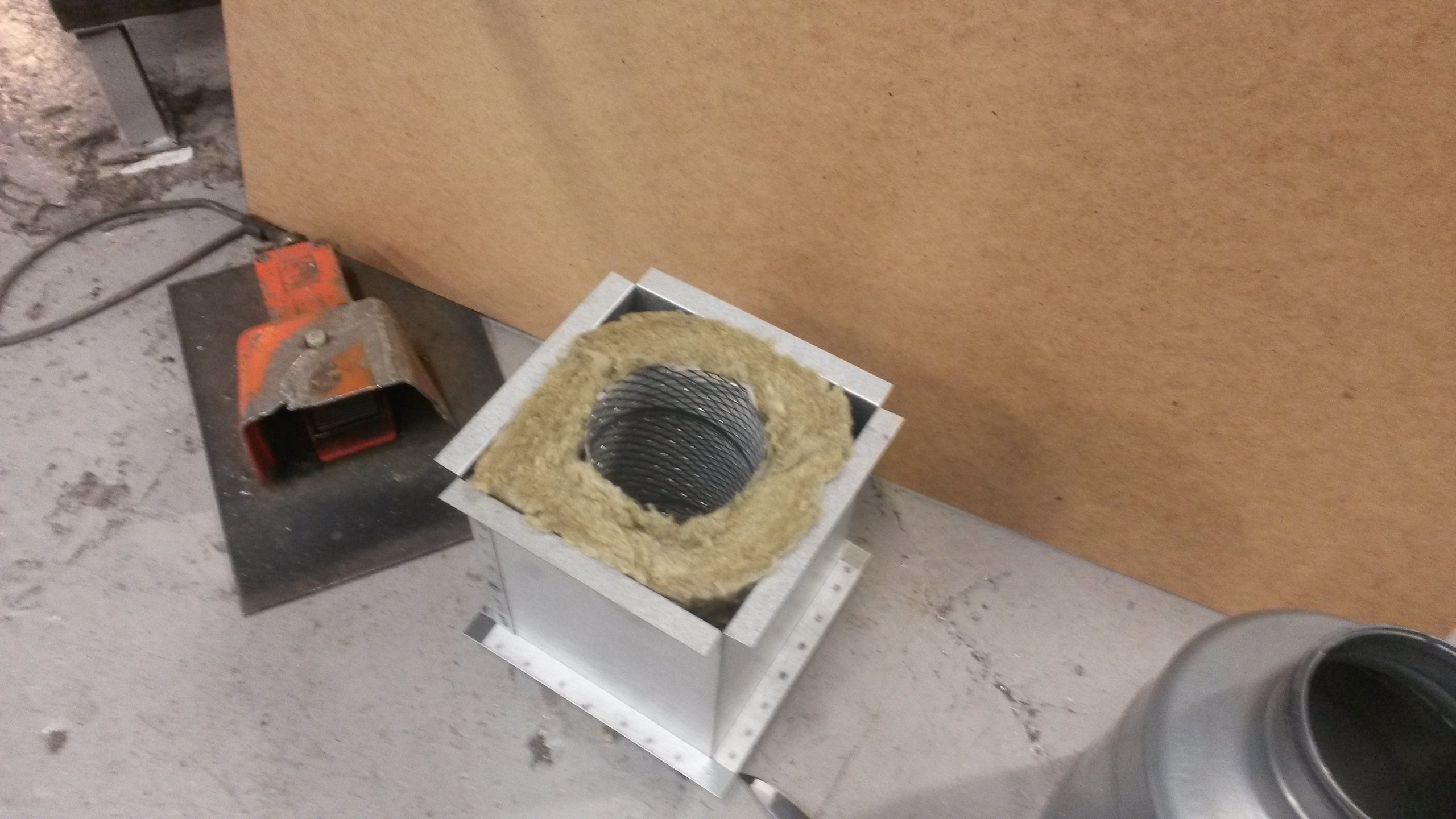

ska sitta inne i den främre väggen och dämpa lite ljud och fungera som rejäl genomföring som tillåter att man kan sträcka igenom handen på andra sidan och hämta den kabel man vill. (2014-10-15 18:41:11)

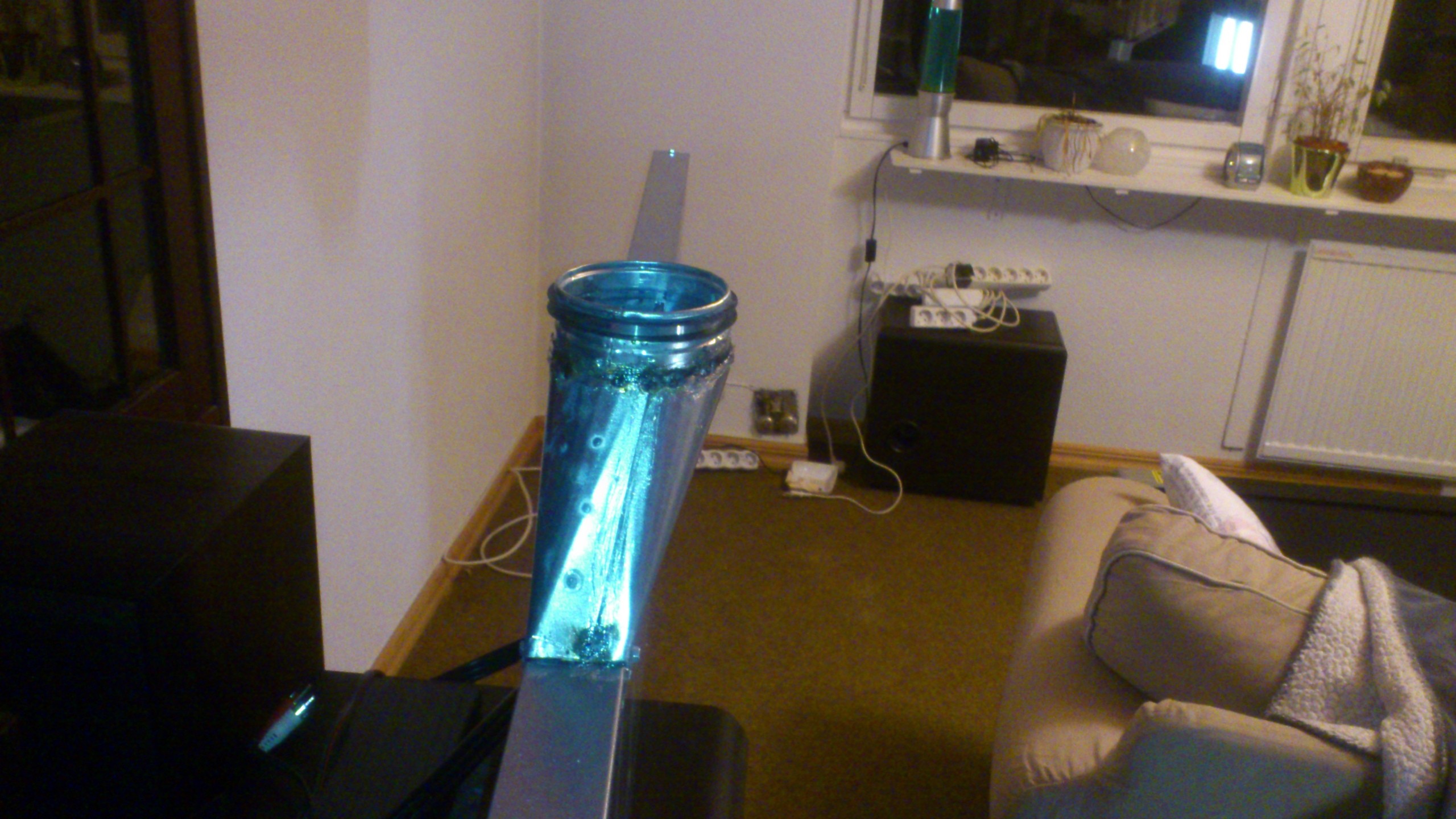

så ser den ut färdig, inner diameter ca 125mm, sitter en gummi anslutning på varje sida som tätar, sen efter kablarna är dragna trycker jag i någon svart skum bit som tätar till helt, likt dom man stoppar i basreflex portarna, (2014-10-15 18:43:49)

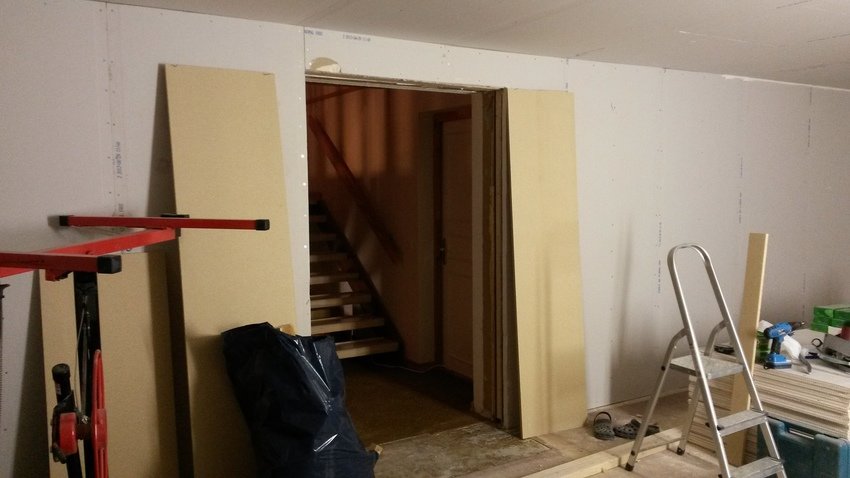

Nu är gamla dörren bort tagen! så nu kan jag sätta ditt spån skivorna. (2014-10-16 19:42:54)

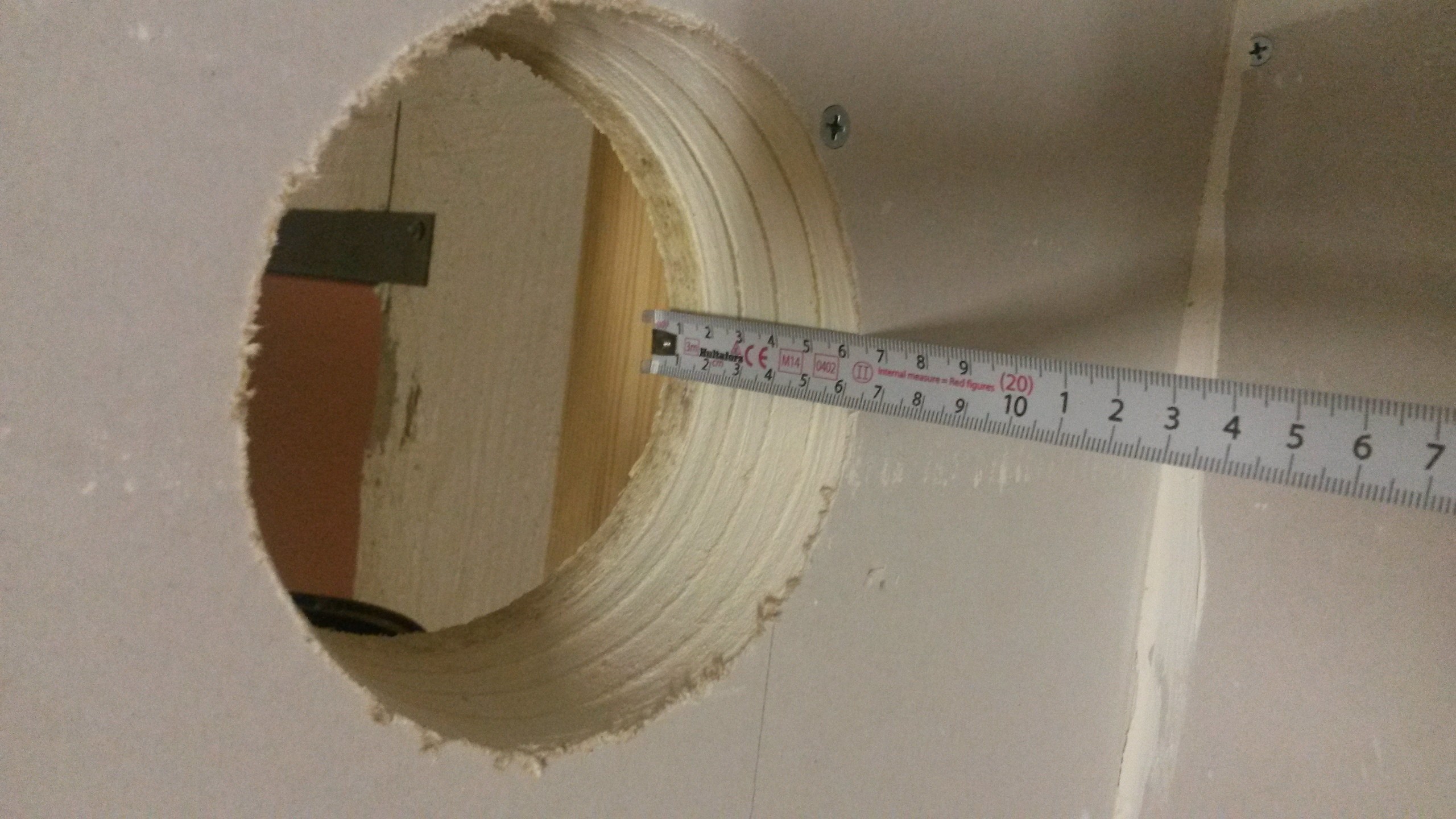

idag vart det 3st håltagningar med 127mm hålsåg för ventilation och kabelgenomförning. (2014-10-20 20:58:00)

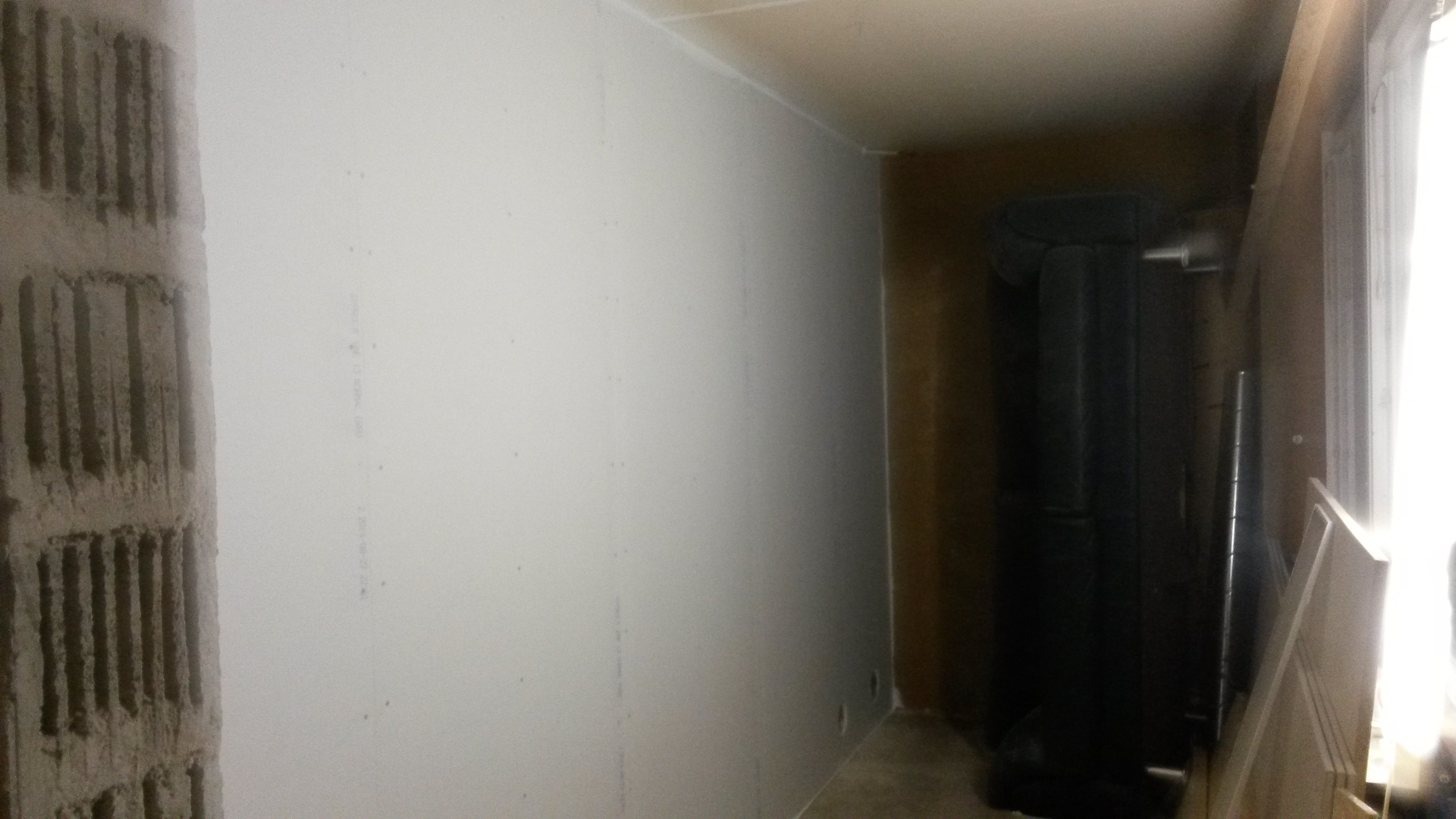

Äntligen blev det klart, här ser man utsidan av den främre väggen som fick 3 lager gips. (2014-10-24 17:16:48)

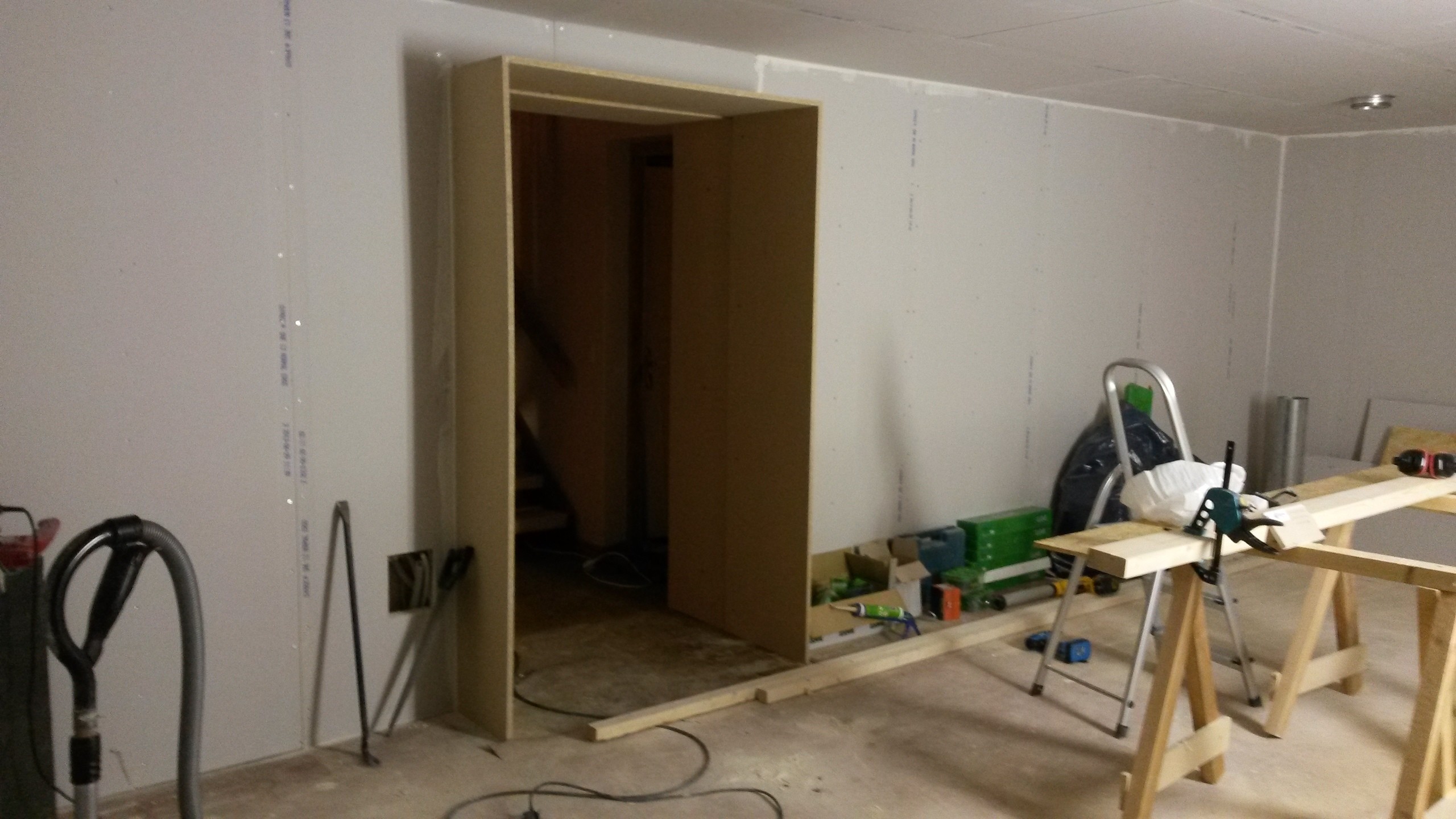

Här är de båda på plats, nu är det bara att sätta dubbla 45x95 reglar på insidan som jag kan fästa dörr karmen i. (2014-10-24 17:17:55)

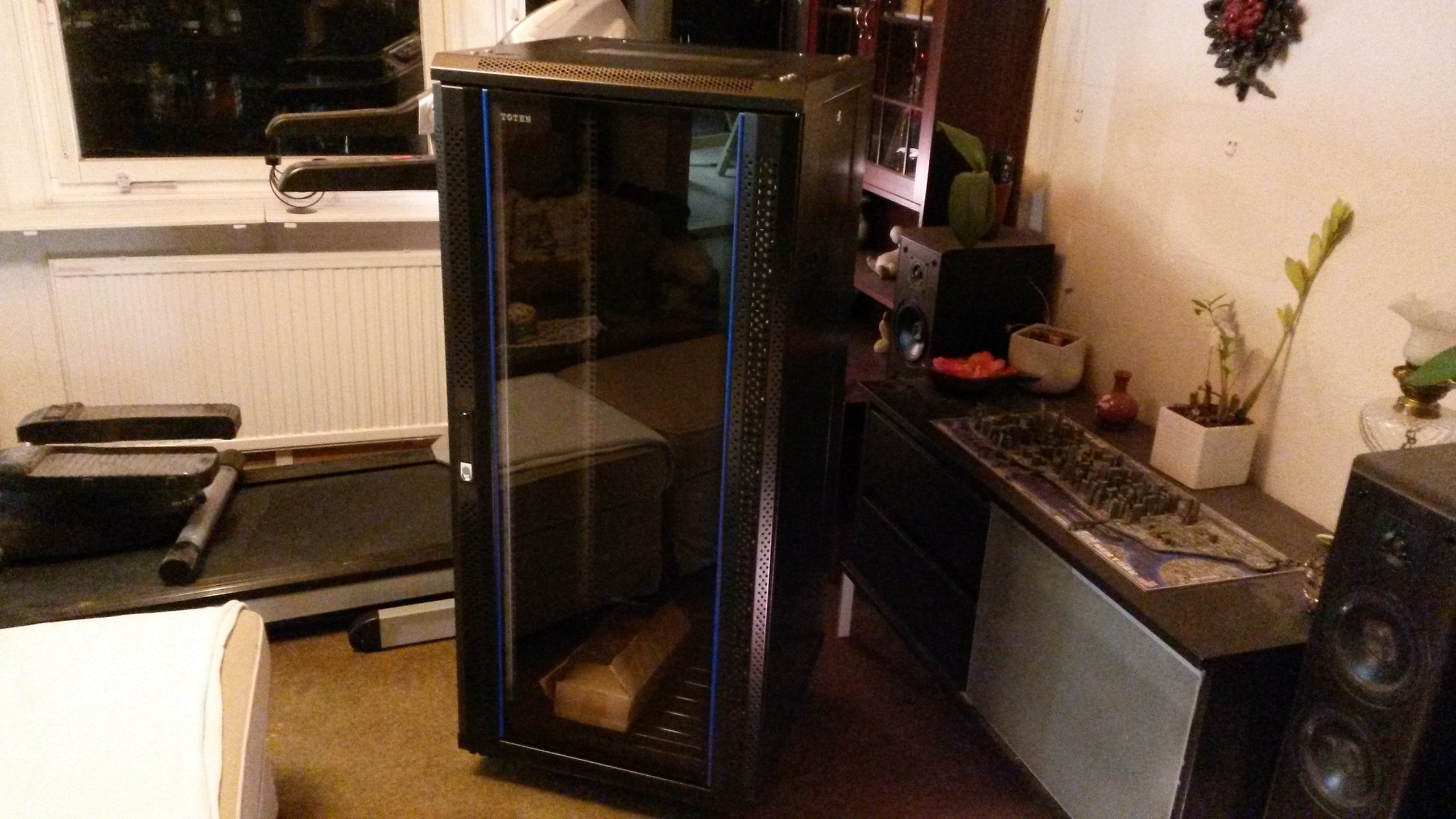

Nu vart ett problem löst, ett 19" rack skåp med plats för 27U, riktigt stort skåp som kommer kunna rymma alla slutsteg som kommer sitta i, detta rack kommer stå precis utanför bion för inte föra oväsen och skapa onödig värme i bion.

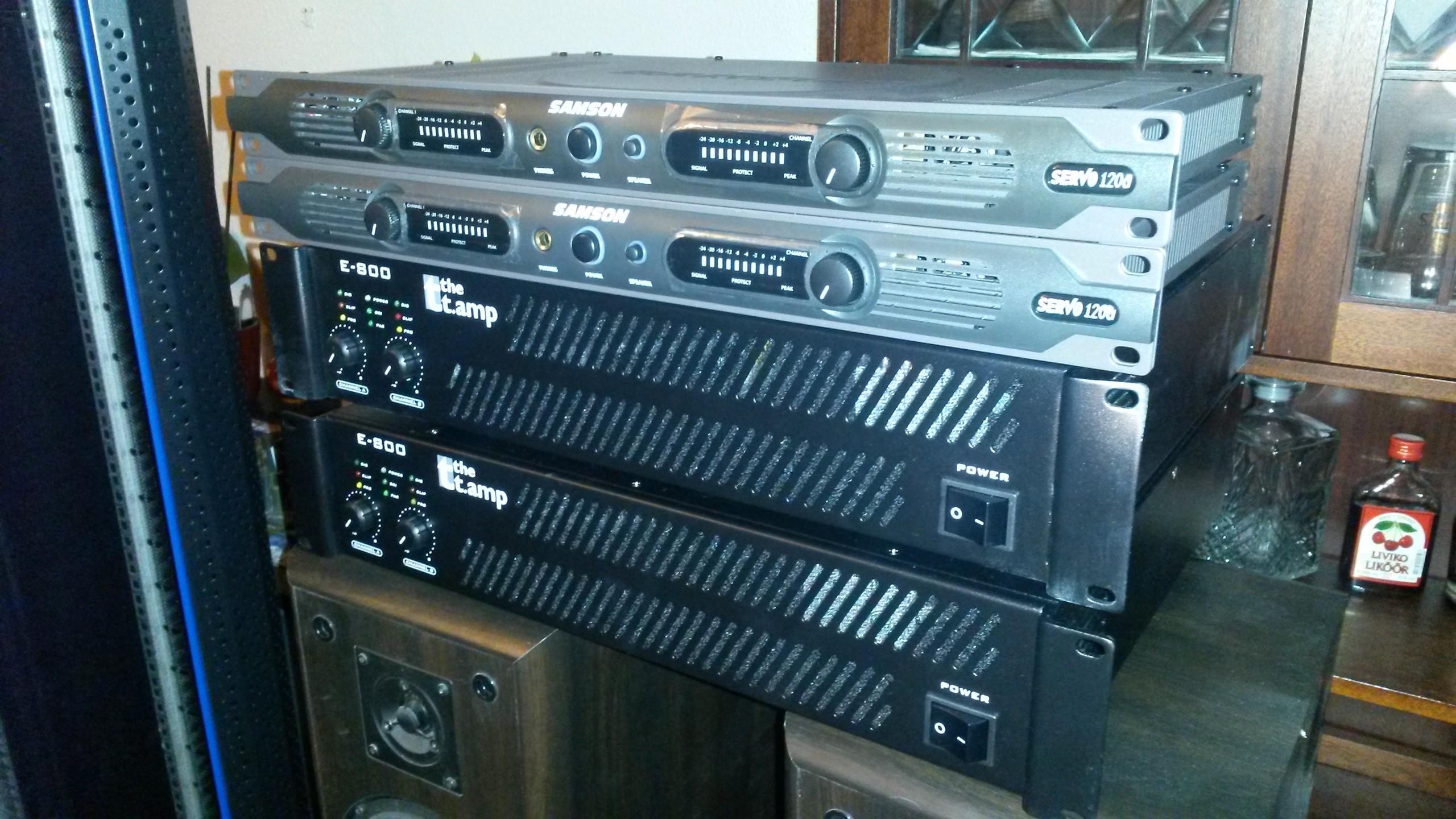

som det ser ut nu kommer 8 st slutsteg att vara här inne till en början iaf! (2014-10-29 20:49:47)




Idag kom det grejor, slutstegen till de 3 fram högtalarna och sen lite tillbehör till rack skåpet och även 140 meter högtalar kabel! (2014-11-03 19:33:57)

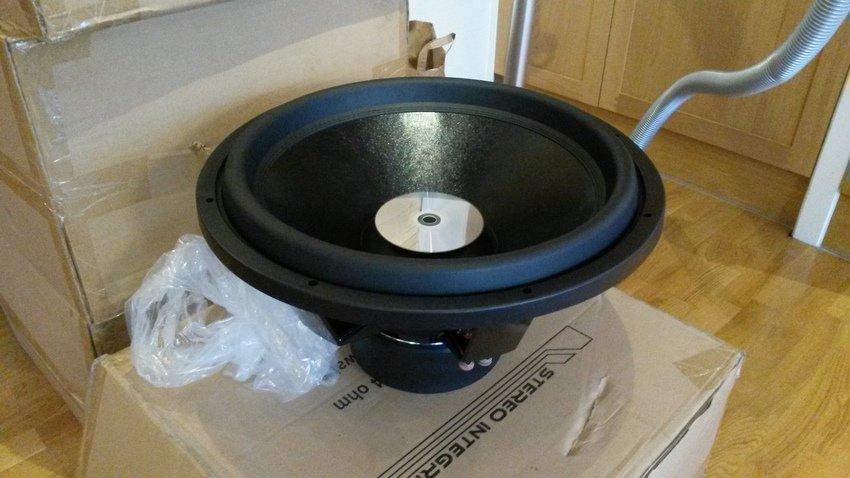

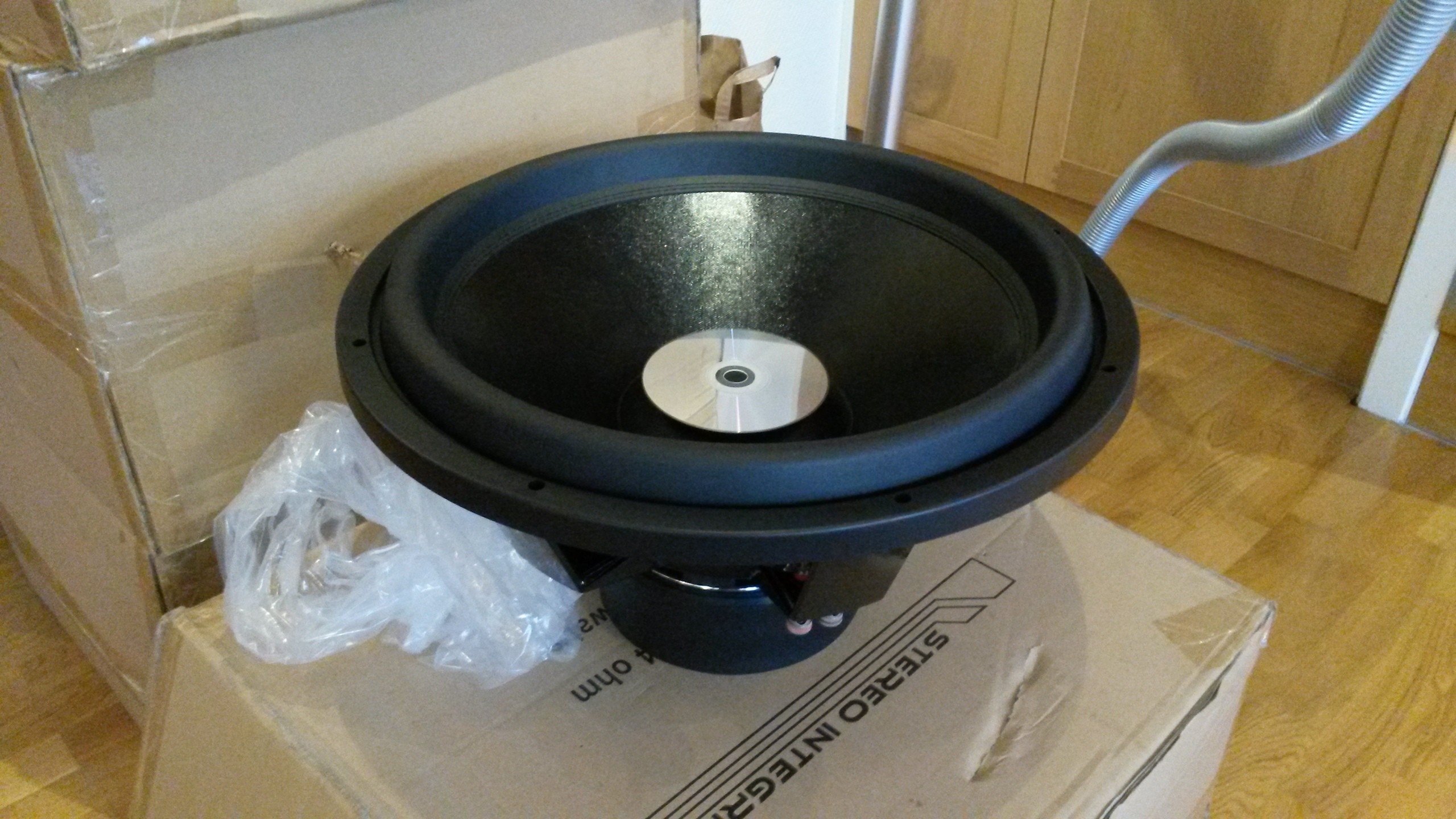

I dag hämtade jag de 4st Stereo Integrity HT18 basarna, verkar vara riktigt rejäla basar trots ett ganska lågt pris(2500kr/st) här med CD som storleks jämförelse. (2015-01-10 18:07:11)

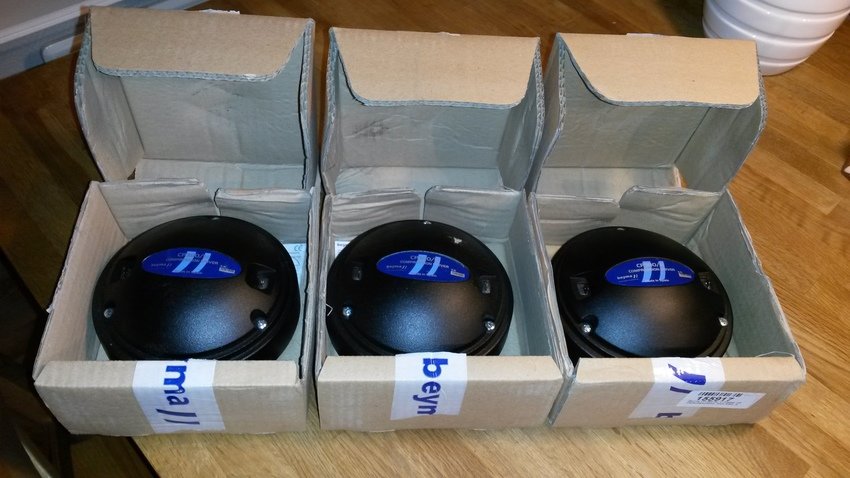

Nu kom de nya Beyma CP380/M diskant drivers till framsystemet! (2014-11-06 17:08:12)

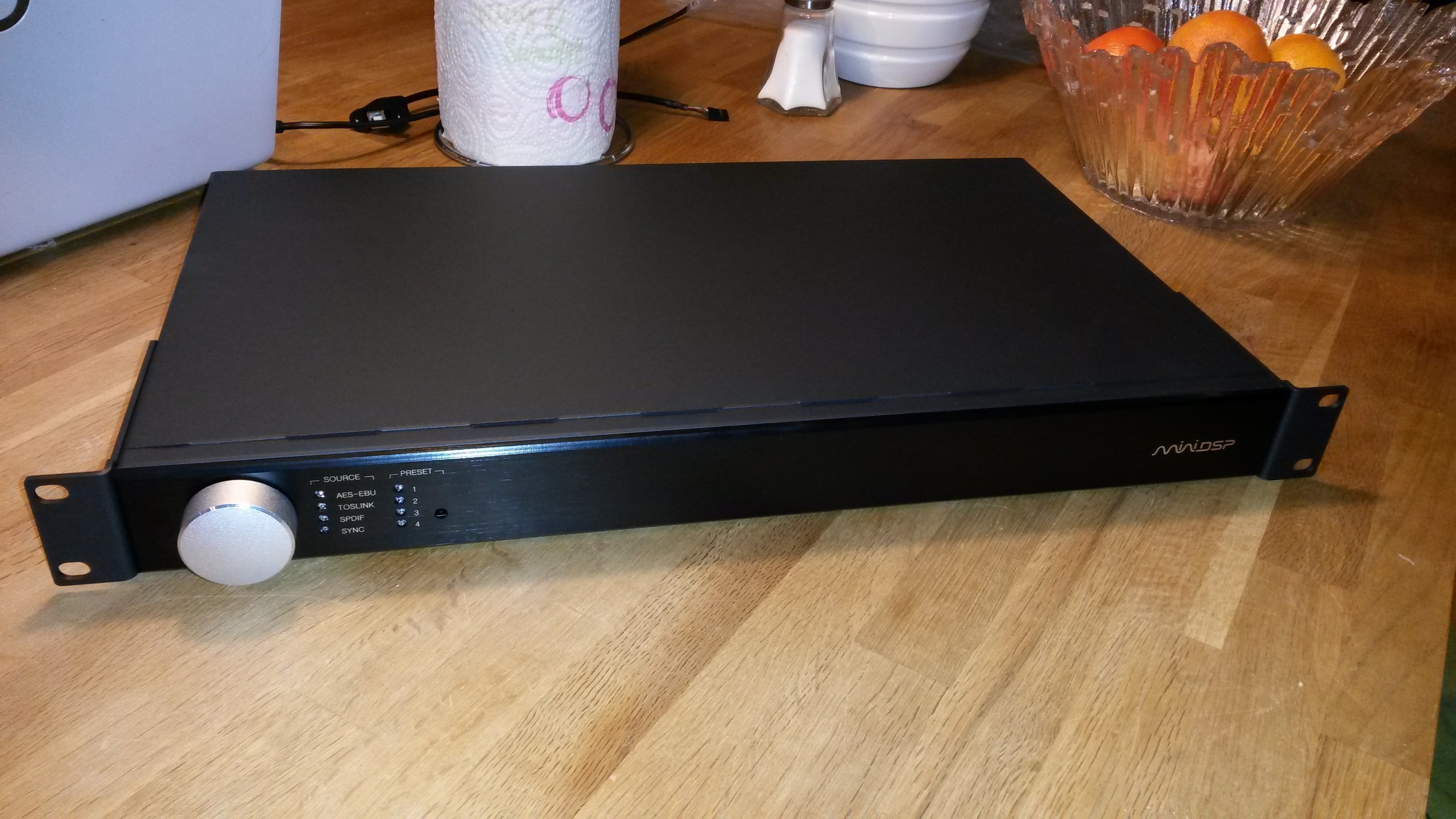

Idag kom den, och det vart det ihop montering av miniDSP 8x8 och prov körning, gillar att dom aktiverat Limiters! (2014-11-07 19:02:41)

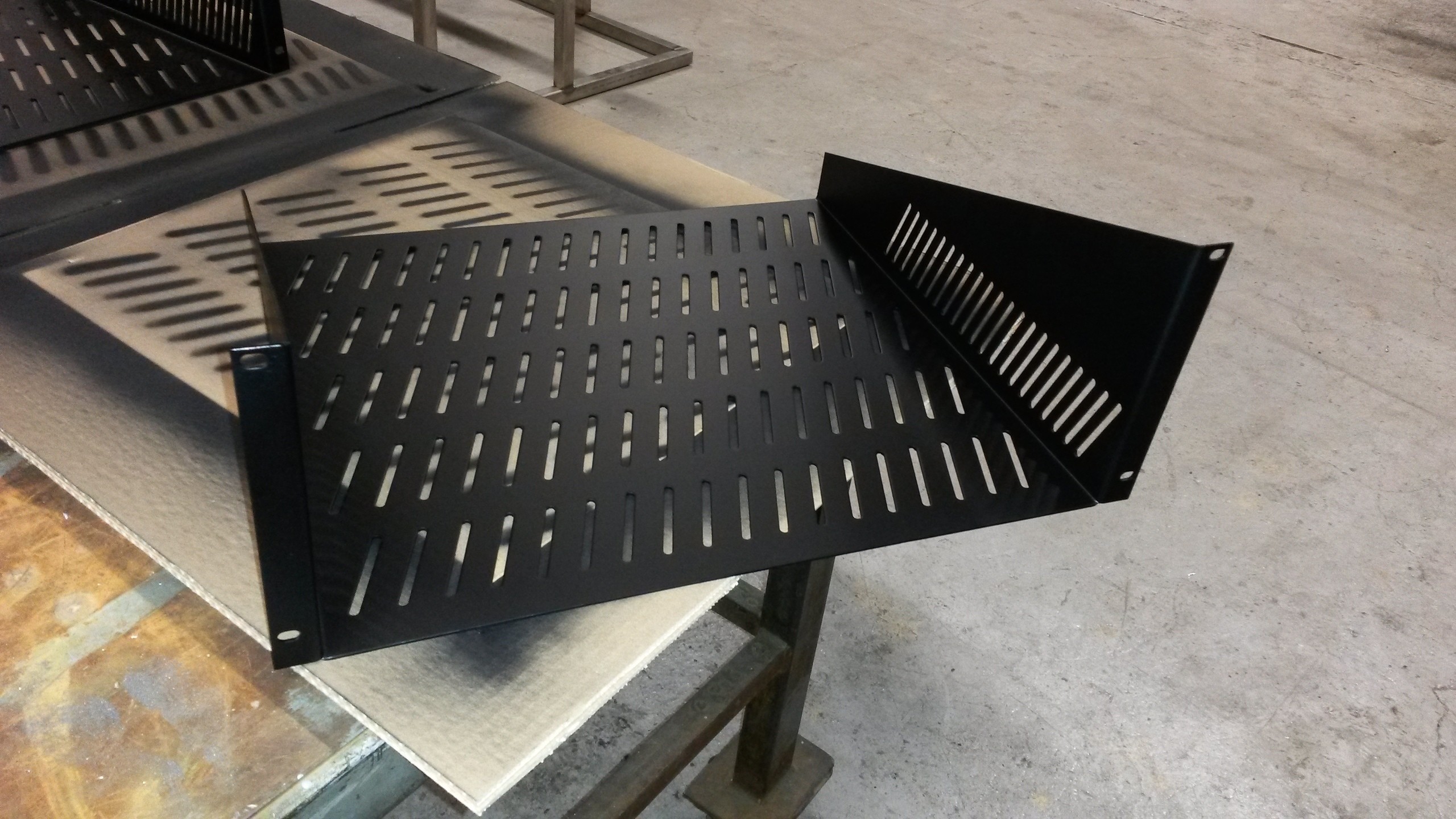

Det vart att göra egna hyllor och bakre fästen till slutstegsracket, hyllorna som finns att köpa är inte tillräckligt djupa/kraftiga och bakre fäst vinklar(rear support rack bracket) verkar inte finnas i Sverige! (2014-11-08 18:25:52)




Så vart dom, 2 st 4U och 1st 3U och 400mm djupa, imorgon blir det montering i 27HE skåpet som bara kommer ha ca 6U kvar i toppen med allt som ska sitta i. (2014-11-08 18:28:06)




Allt är inte inne än, blir en massa kablar också!Man ser här också de bakre fästena, vart bra faktiskt och gör att man kan ta ut slutsteg mitt i stapeln utan problem. (2014-11-08 23:34:45)

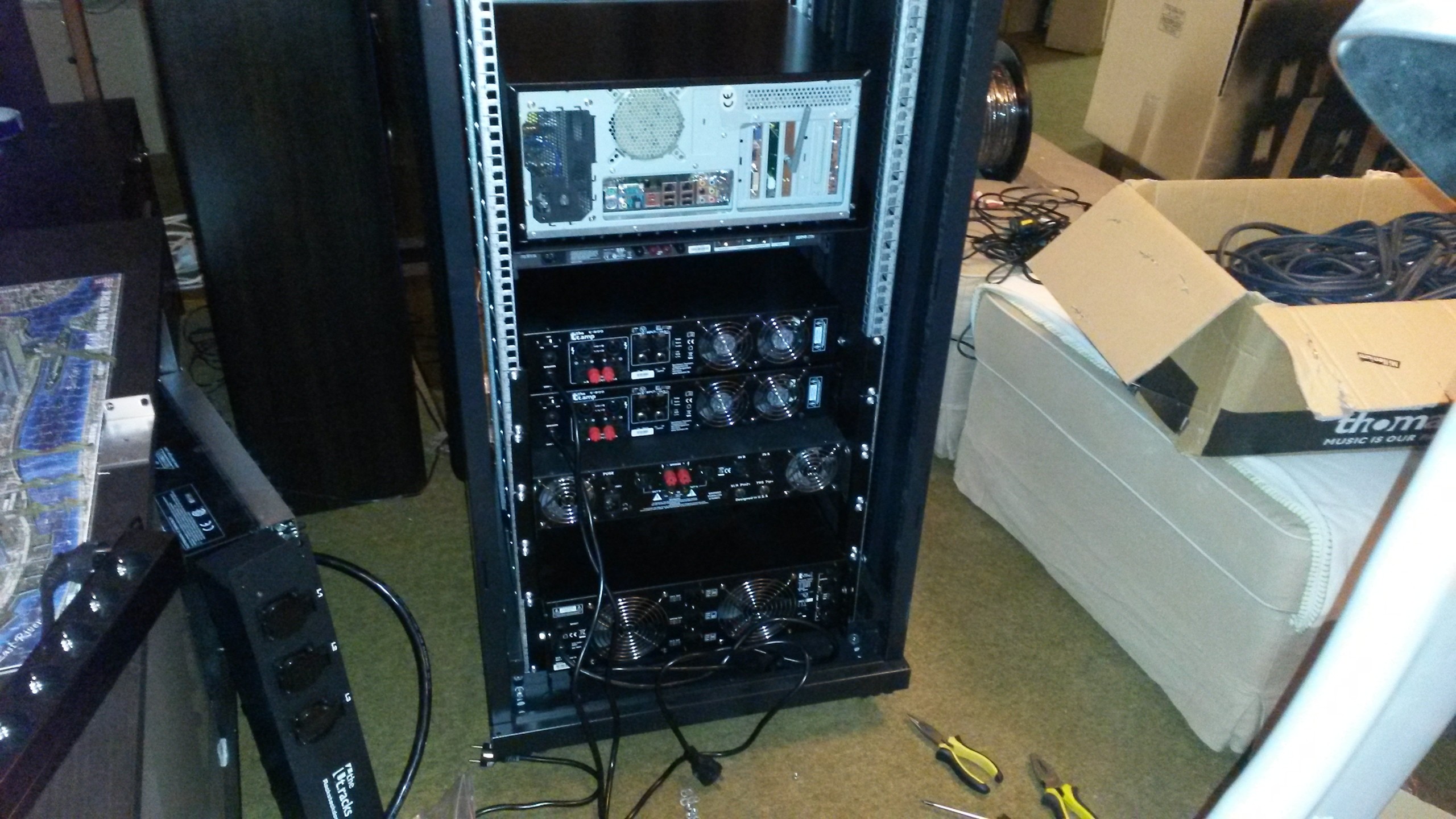

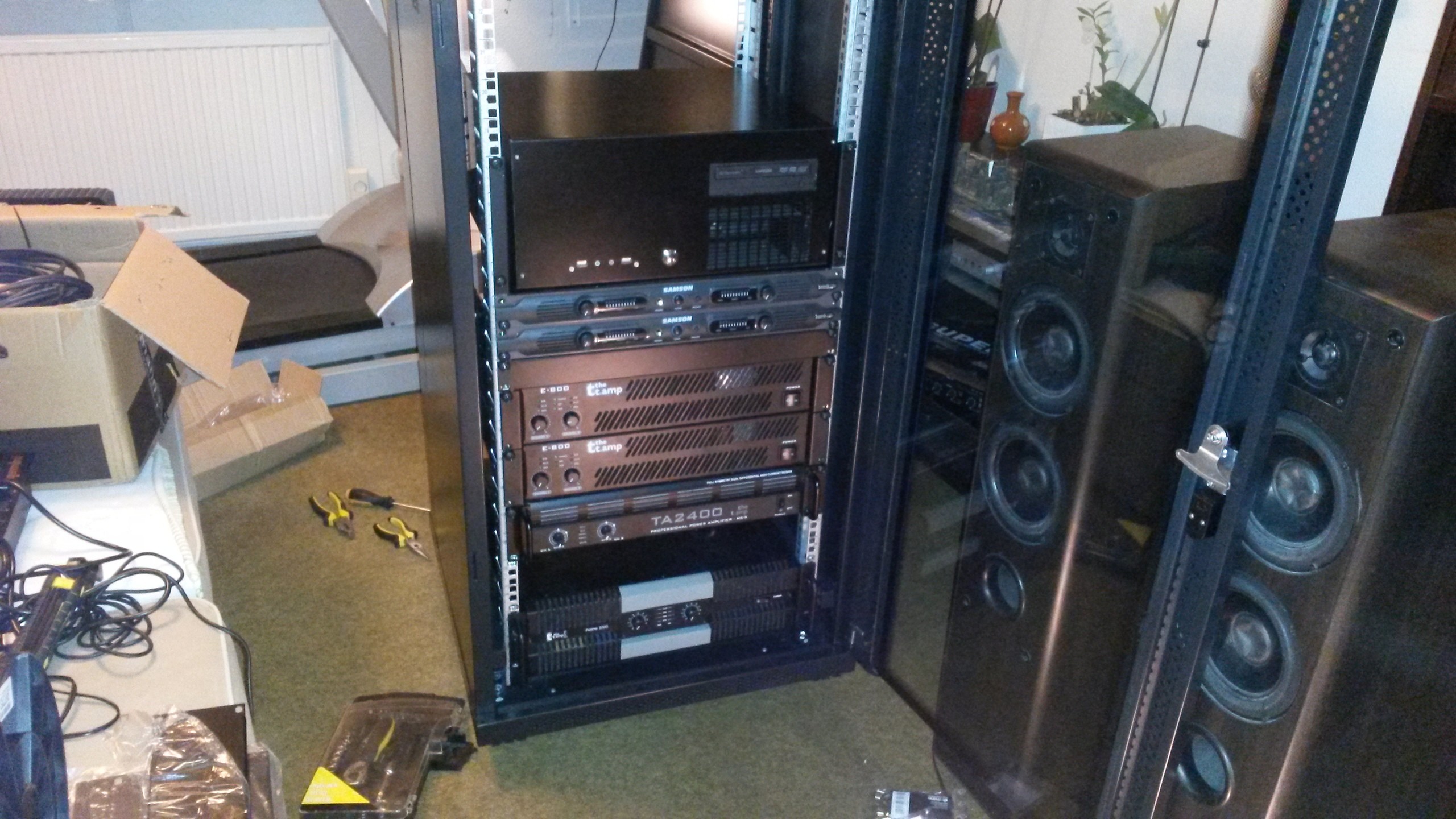

Liten prov montering, allt passar bra och det ser riktigt bra ut, ett TA2400 är inte med där av den tomma platsen. (2014-11-08 23:36:26)

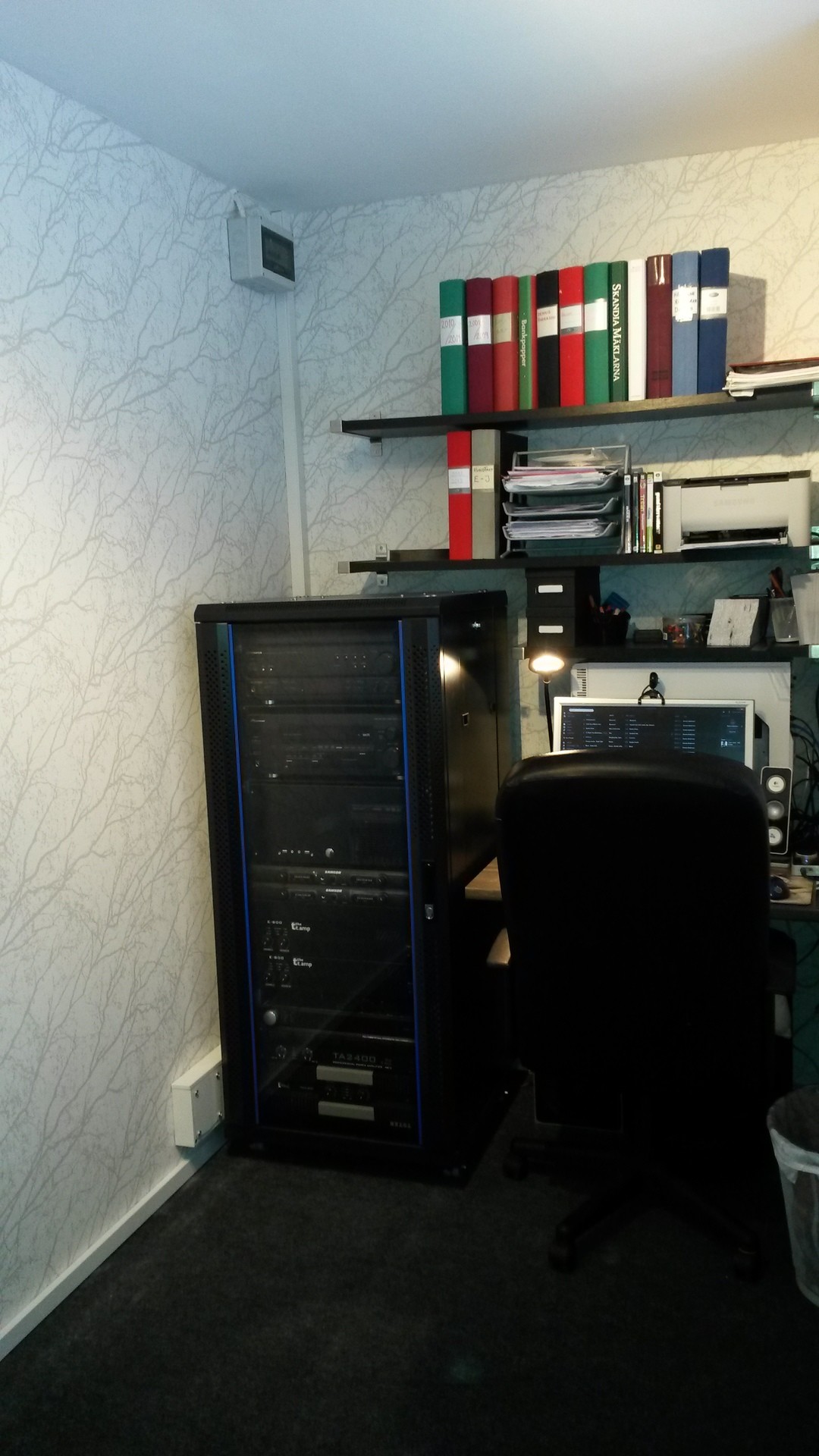

Nu är nästan allt klart, racket är tung som en mindre elefant, men eftersom att det står på hjul så går det ganska bra att att för flytta den.
Fick även elcentralen på plats, med 6 kvadrats 3 fas kabel framdragen till den, kommer dela upp alla slutsteg på de 3 olika faserna.
Kommer även fjärrstyra inne ifrån bion så allt slås av/på på en gång. (2015-01-31 14:17:12)




För att lätt kunna dra ut slutstegs racket vid service och för att hålla ordning på alla kablar så fick det bli en 2-ledad kabelstege, det går alltså dra ut skåpet snett ut och den vrider sig med hjälp att kullagrade vridplattor, utan dom så hade även fästen vridit sönder sig vid bara en liten sido rörelse.

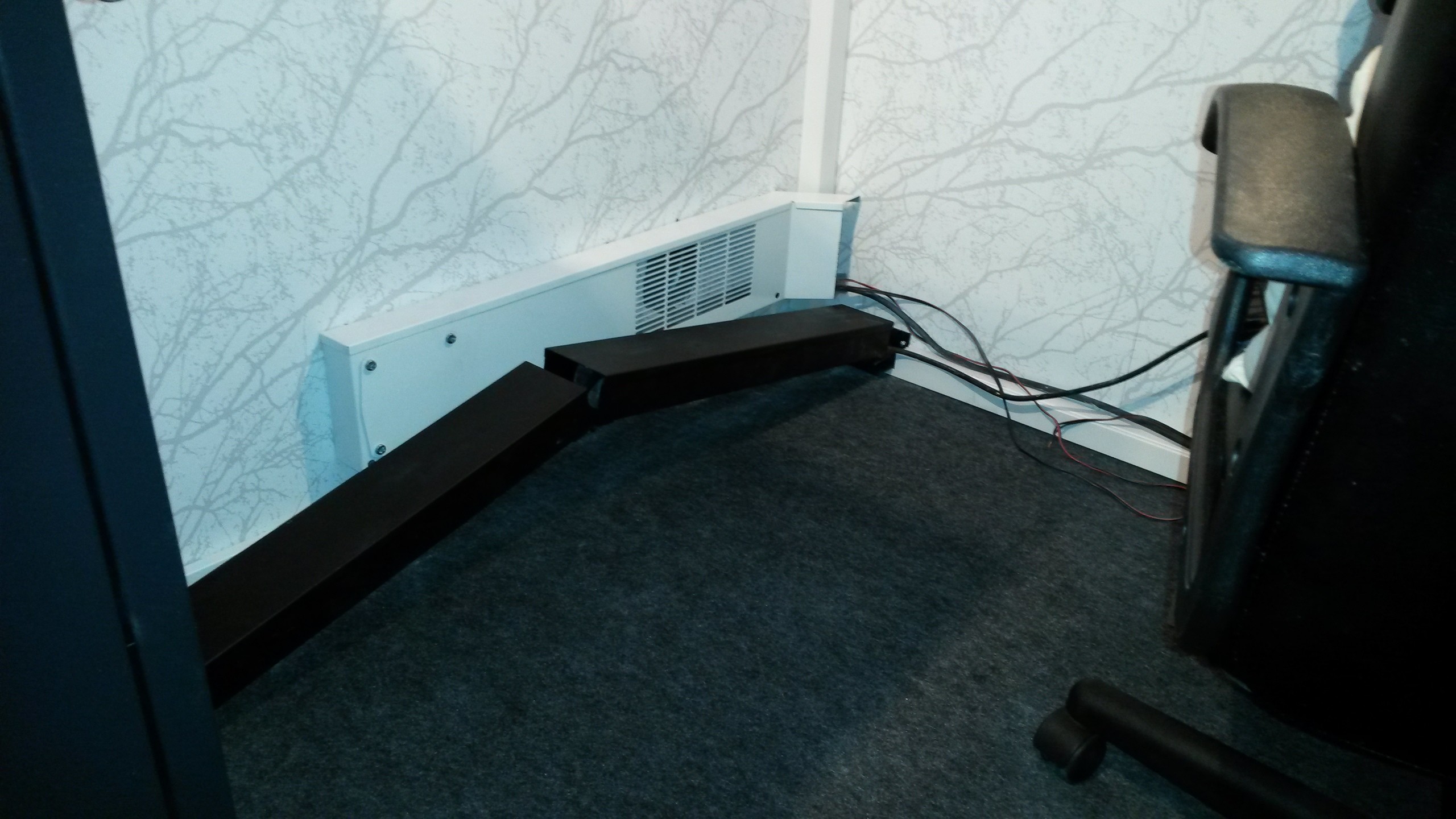

På väggen ser man den vita kabel kanalen, locket på vänster sidan är till för kabel genomföringen igenom väggen så man lätt kan dra kablarna, och de avlånga hålen är till ventilationen innan för så att luften kan ta sig ut. (2015-01-31 14:18:46)

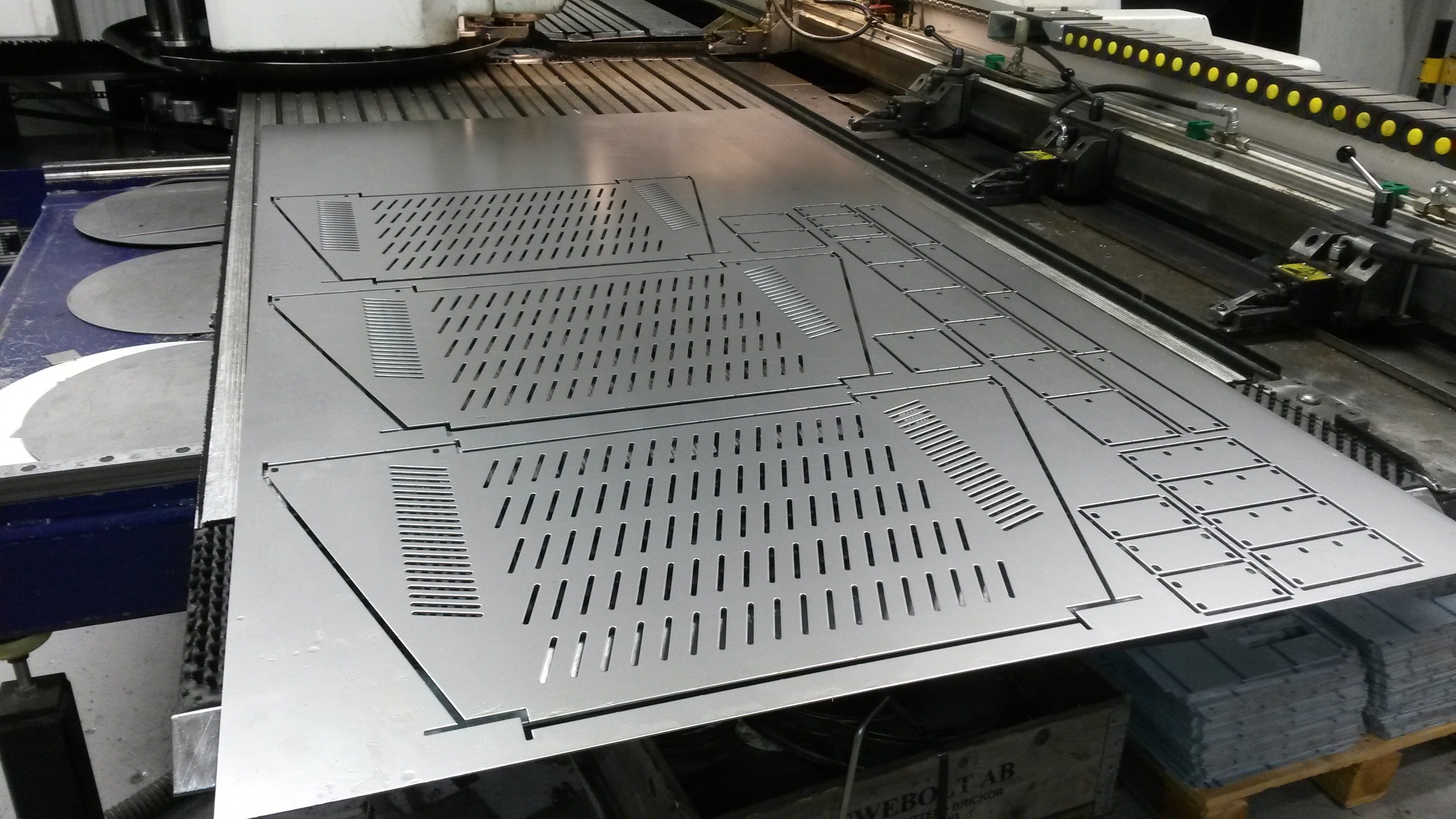

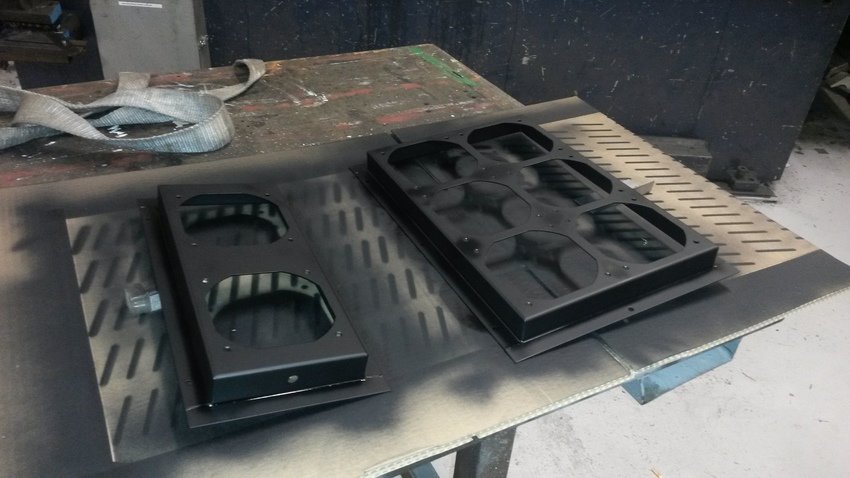

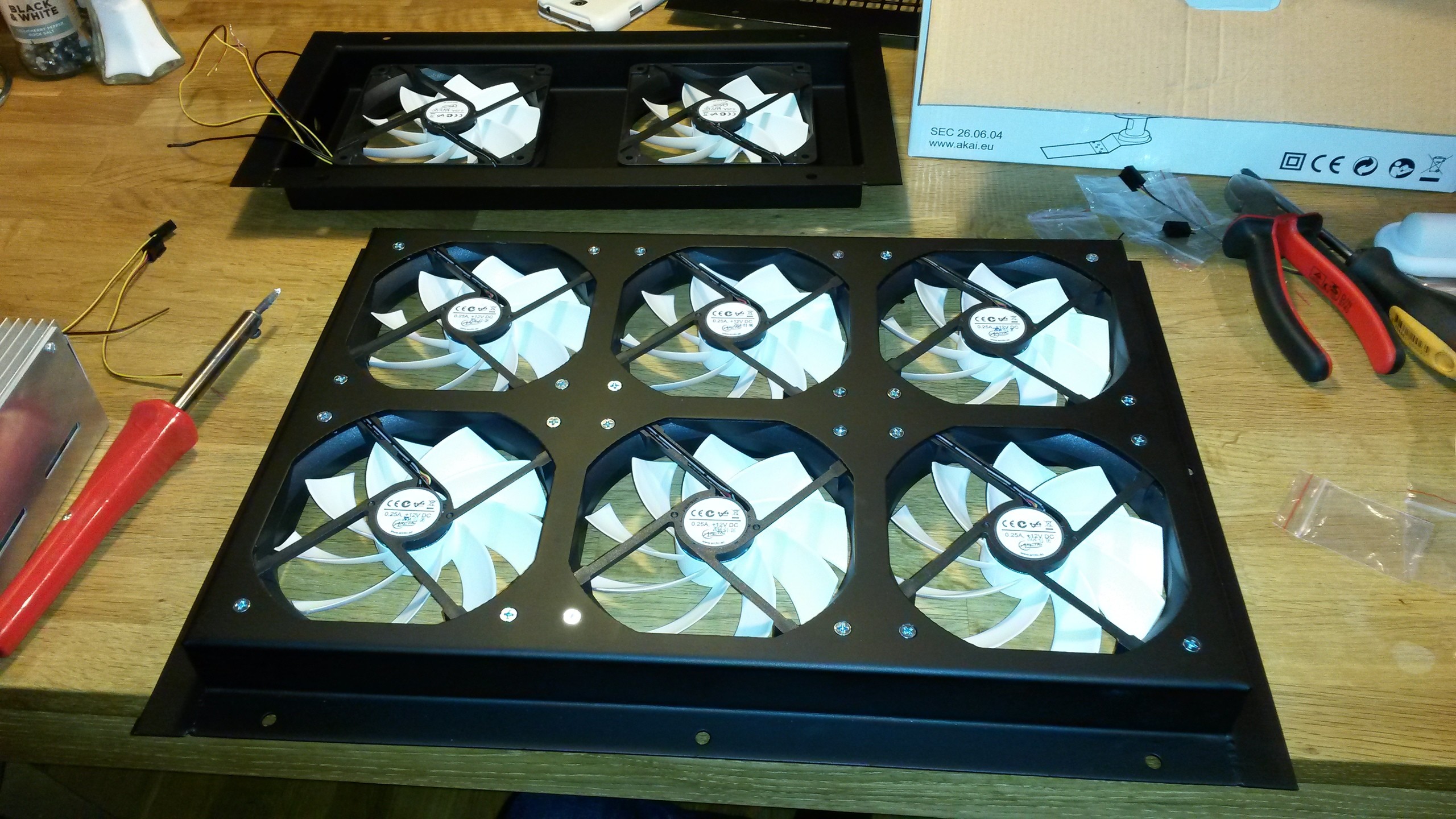

Här är början av fläktlådorna till slutstegs racket. (2014-11-18 20:22:13)

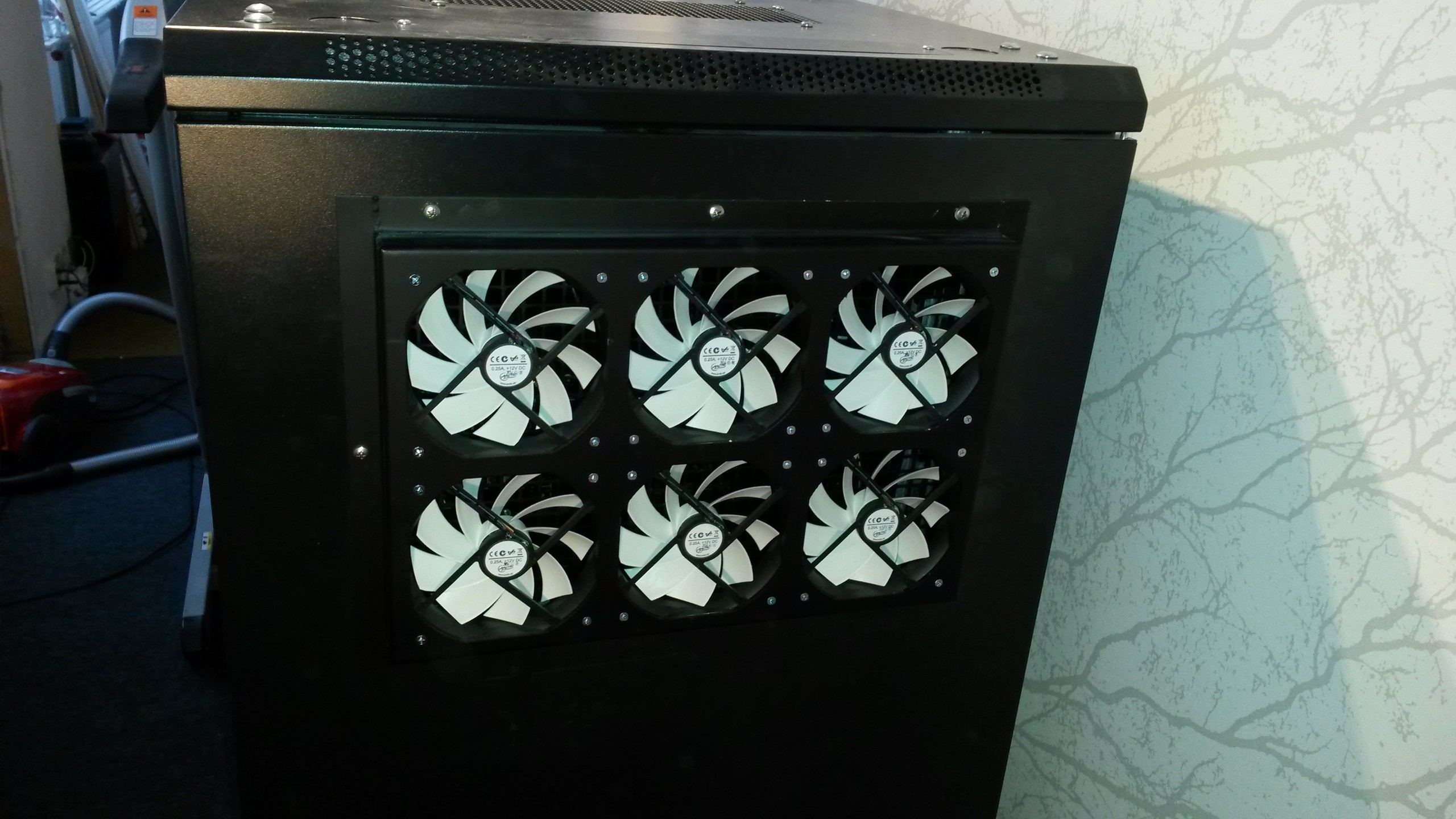

Till slutstegs-racket vart det 8 st 120mm Artic cooling F12 TC Temp styrda fläktar som är helt tysta då dom bara snurrar med 300 RPM upp till 30 grader sen mellan 30-40grader ökar den gradvis upp till 100%. Ser ut som överkurs för ett slutstegs-rack men ska ha en dator i som inte får bli för varm sen står racket precis brevid en dator/kontors hörna så jag vill ha det så tyst det bara går vid normal drift. (2014-11-18 20:23:31)




Det sitter 2 st till i toppen av lådan, så det är 8 st totalt. (2015-01-31 14:24:14)

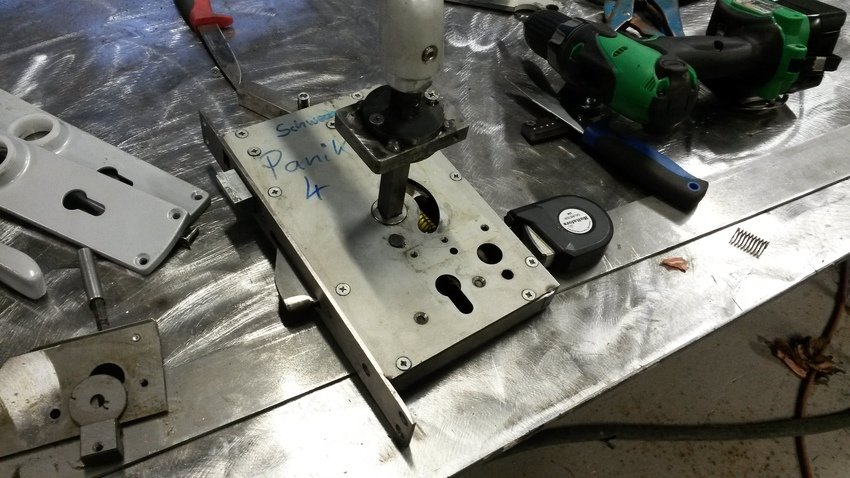

Ja, det kallade lås smeden den för, har suttit i en superisolerad dörr till en testkammare för gasturbiner, perfekt till bion!
Med vanlig låskolv plus en extra som kommer ut om man lyfter handtaget, då finns även möjlighet till koppla på så man få låsning uppe och nere på dörren. (2014-10-24 20:58:16)

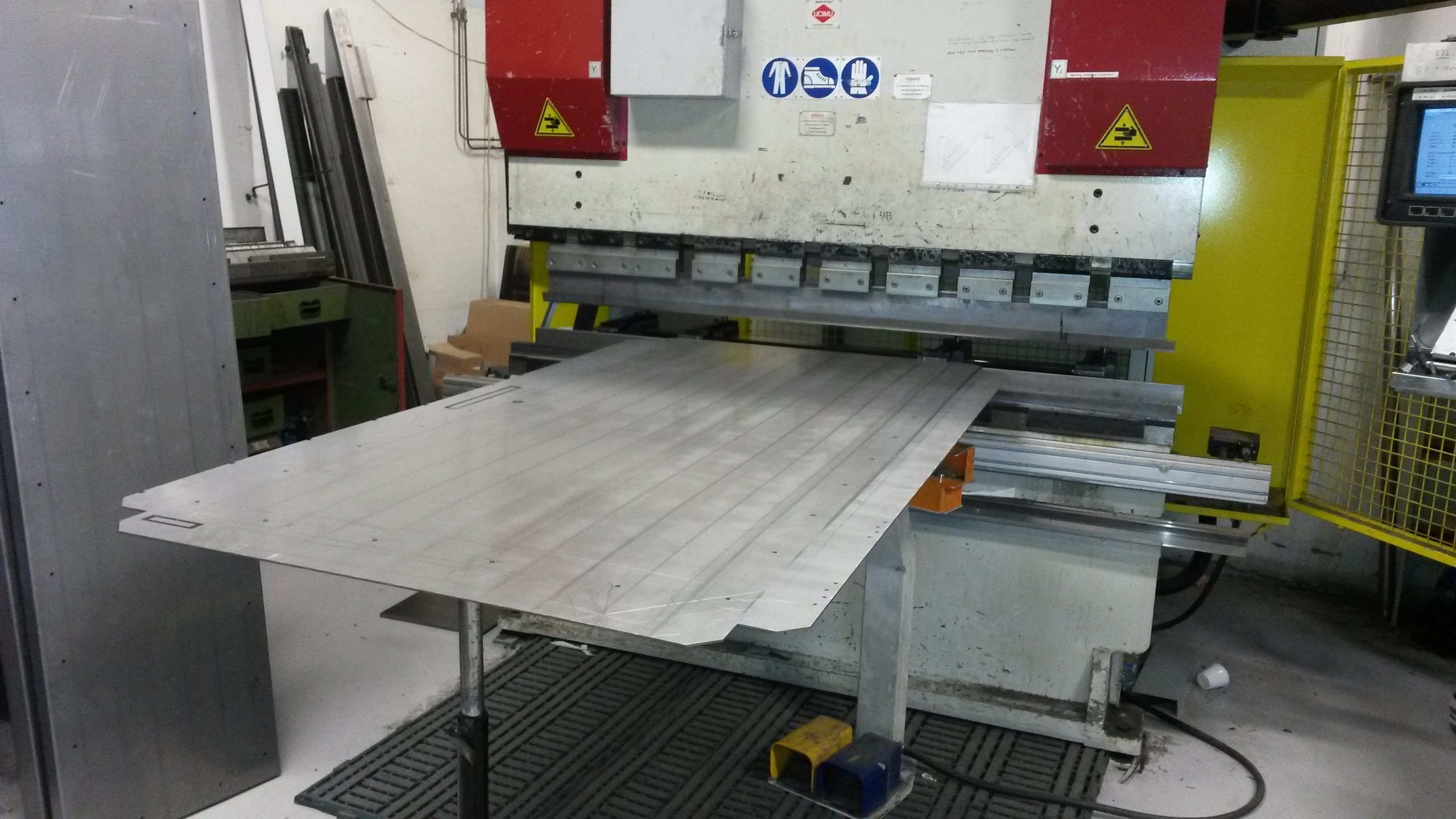

Nu har jag börjat bygget av själva karmarna, byggs av 3mm järn runt om dörren, den yttre dörren blir en dubbel dörr, lite enklare med handtag på varje och dörrstängare(klassiska bio dörrar)
Den inne i bion blir en 100cm bred dörr med 3 punkts låsning och hela 82mm tjock moch fyra kraftiga gångjärn, mycket mer ljud isolerad än de 2 yttre dörrarna och kommer stoppa nästan allt ljud, tänkte köra med använda 3mm järn på en sida och klä den med 22 mm MDF på andra sidan och fylla den med 60mm ljuddämpande skumgummi, har provat med 30mm förut i gamla bion och fungerade hur bra som helst tillsammans med stål dörr. (2014-10-31 20:27:13)

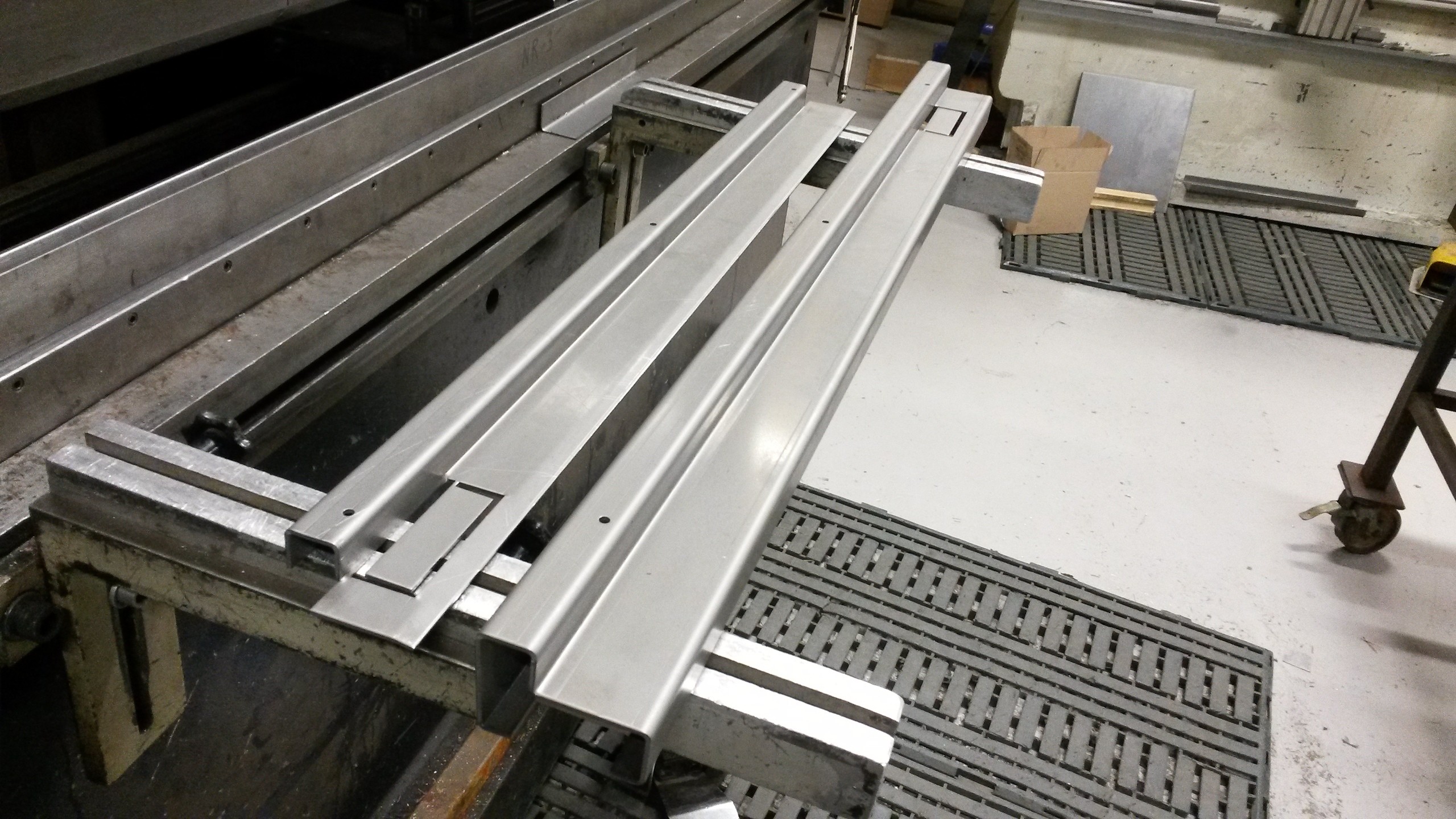

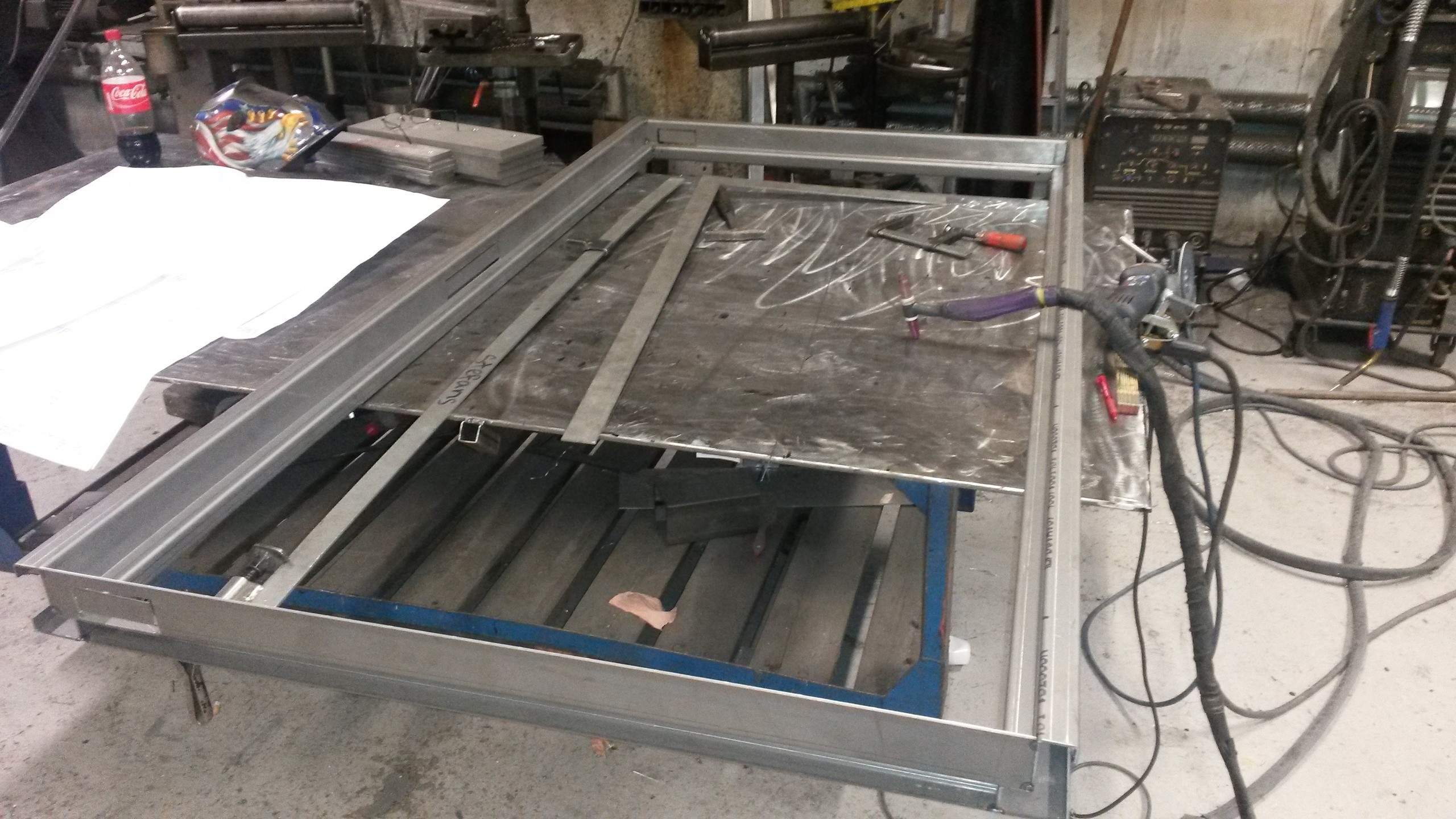

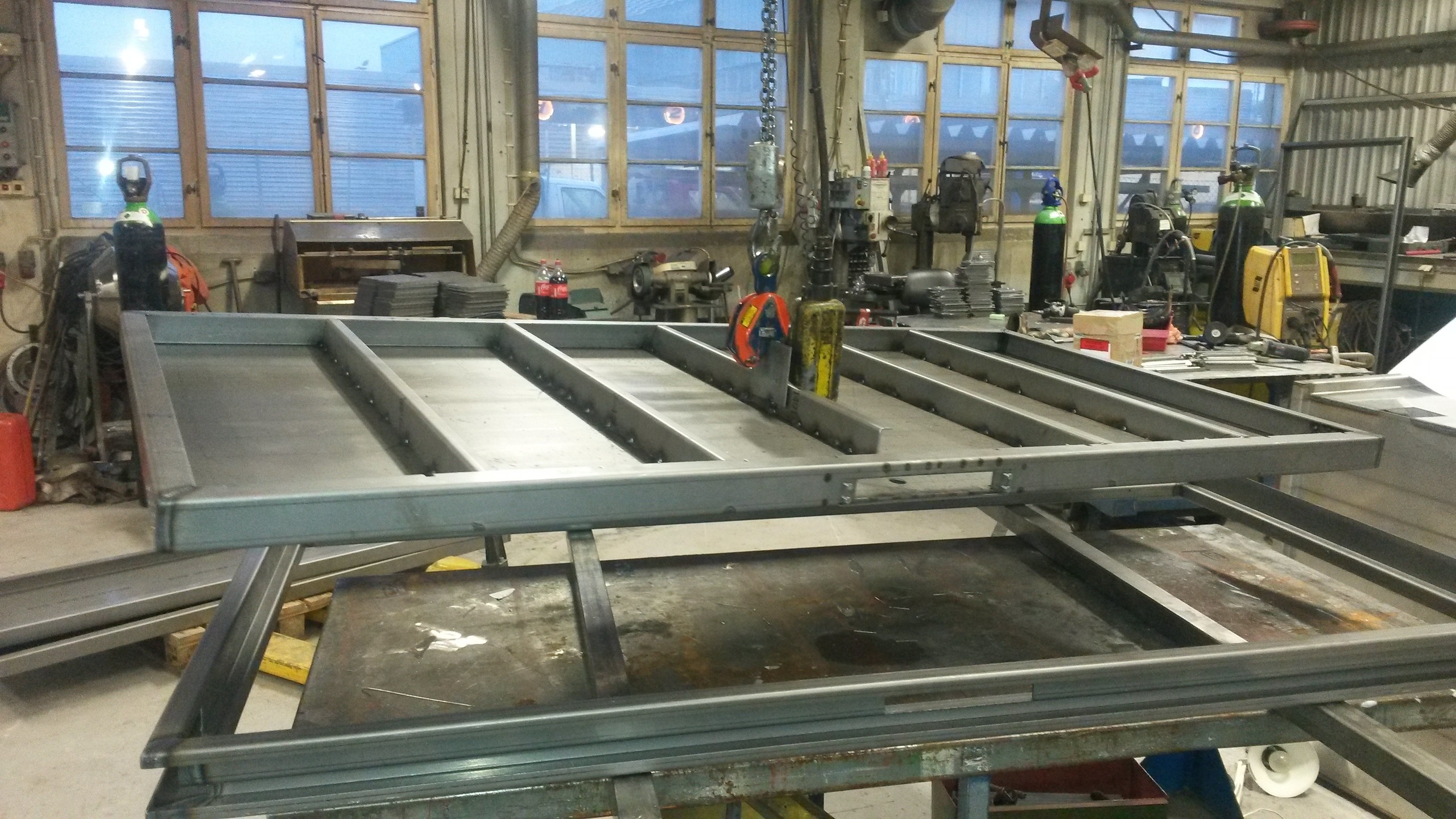

Karmbygge på gång, idag vart det sågning av båda karmarna och svetsning av den ena innre karmen.Karmen är tillverkad i 3mm järn plåt för att vara så stark som möjligt och att ljud isolera så gott det går. (2014-11-13 19:07:26)

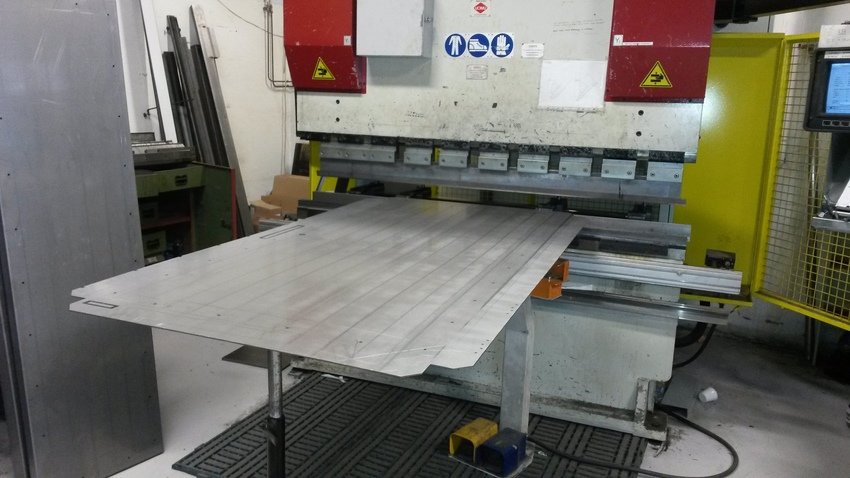

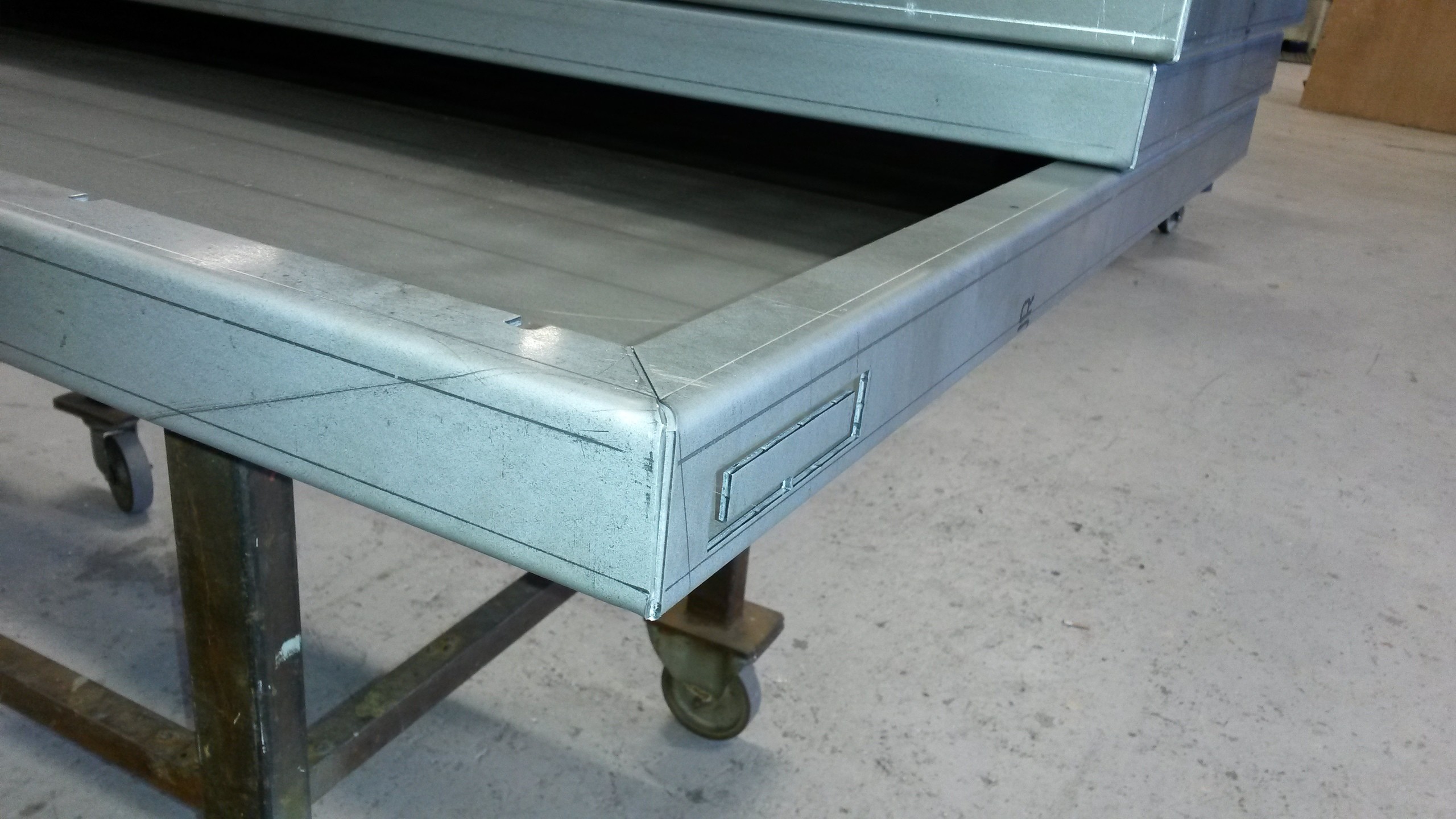

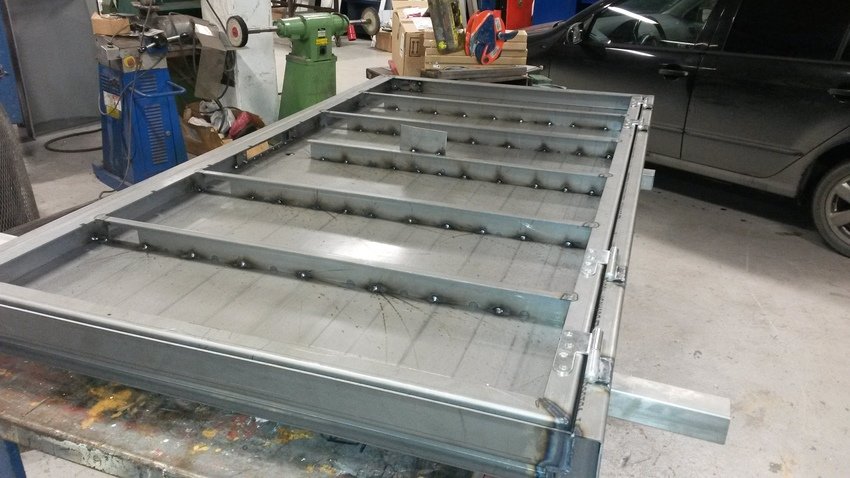

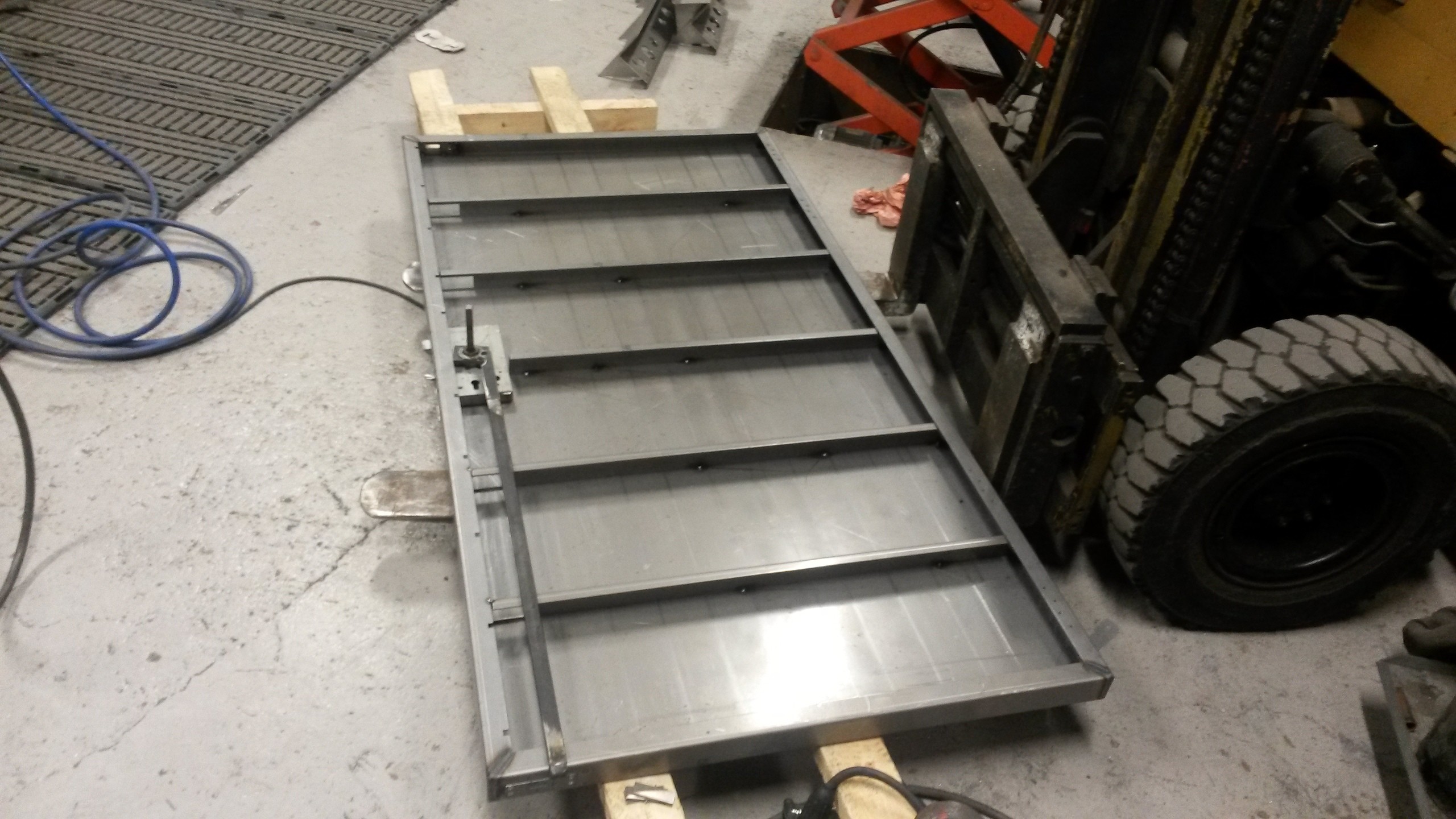

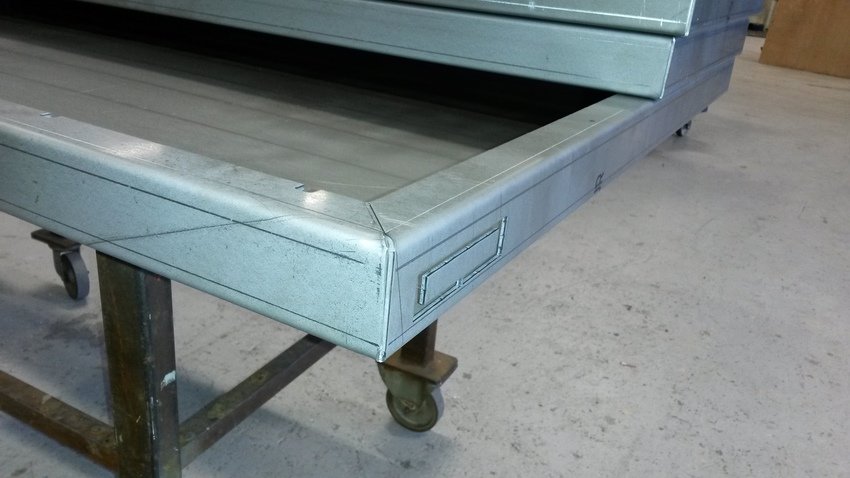

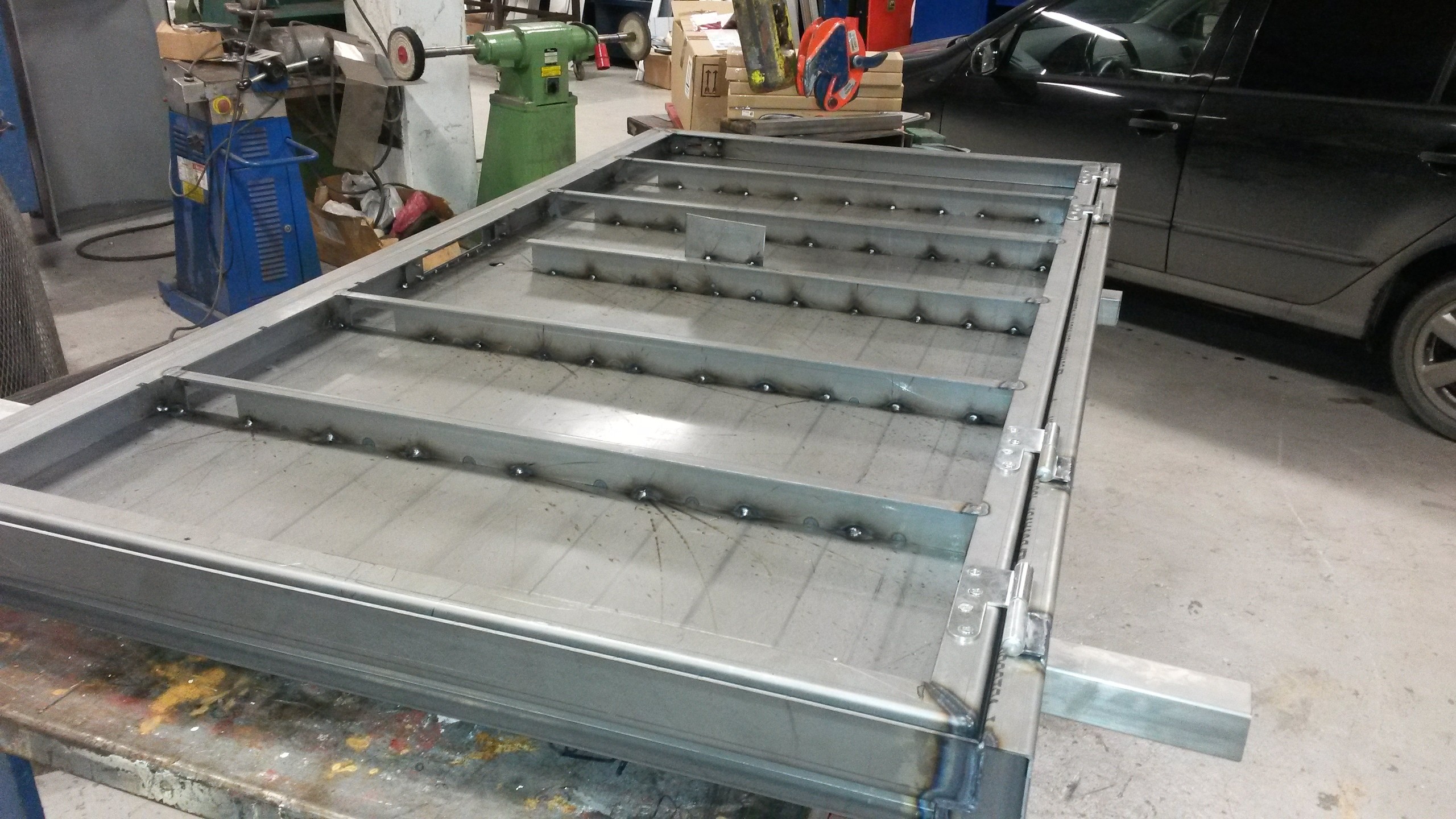

Den inre dörren vart riktigt stor, ca 2x1 meter och 60mm djup och kanter innåt på 35mm runt om, den är gjord i 3mm järn & har en vikt på ca 60kg, vart lite tungt att bocka till själv men det gick!Alla hål för gångjärn och låsmekanismer är redan gjorda. (2014-11-30 14:44:11)




Skönt med stansmaskin som gör alla hål och urtag, sen blir det så bra passform på allt också! :-) (2014-11-30 14:48:45)




Hålet vart perfekt, bara att göra den inte brickan som ska ge stöd och så att man har något att skruva fast låset i. (2014-11-30 14:47:12)

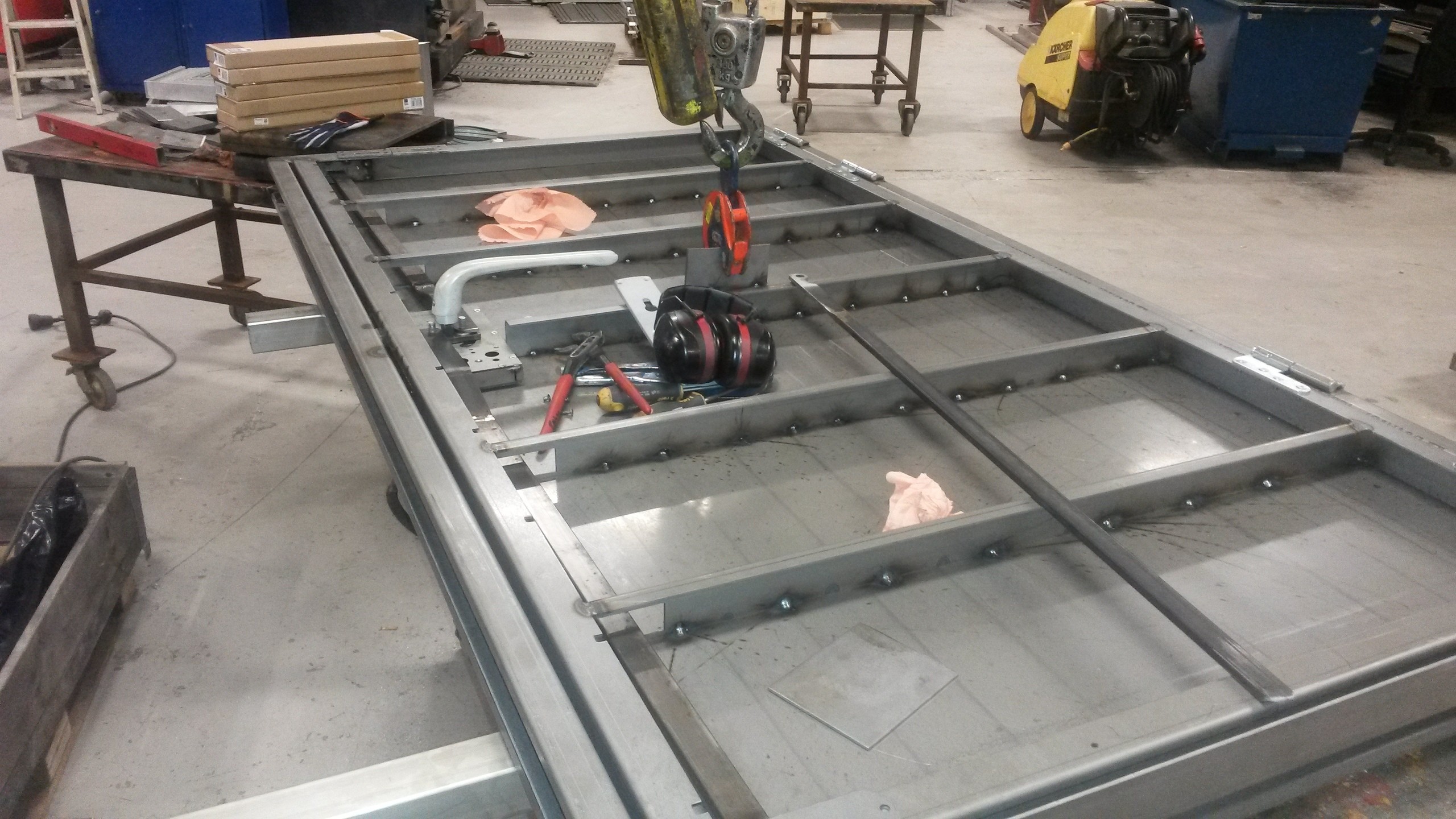

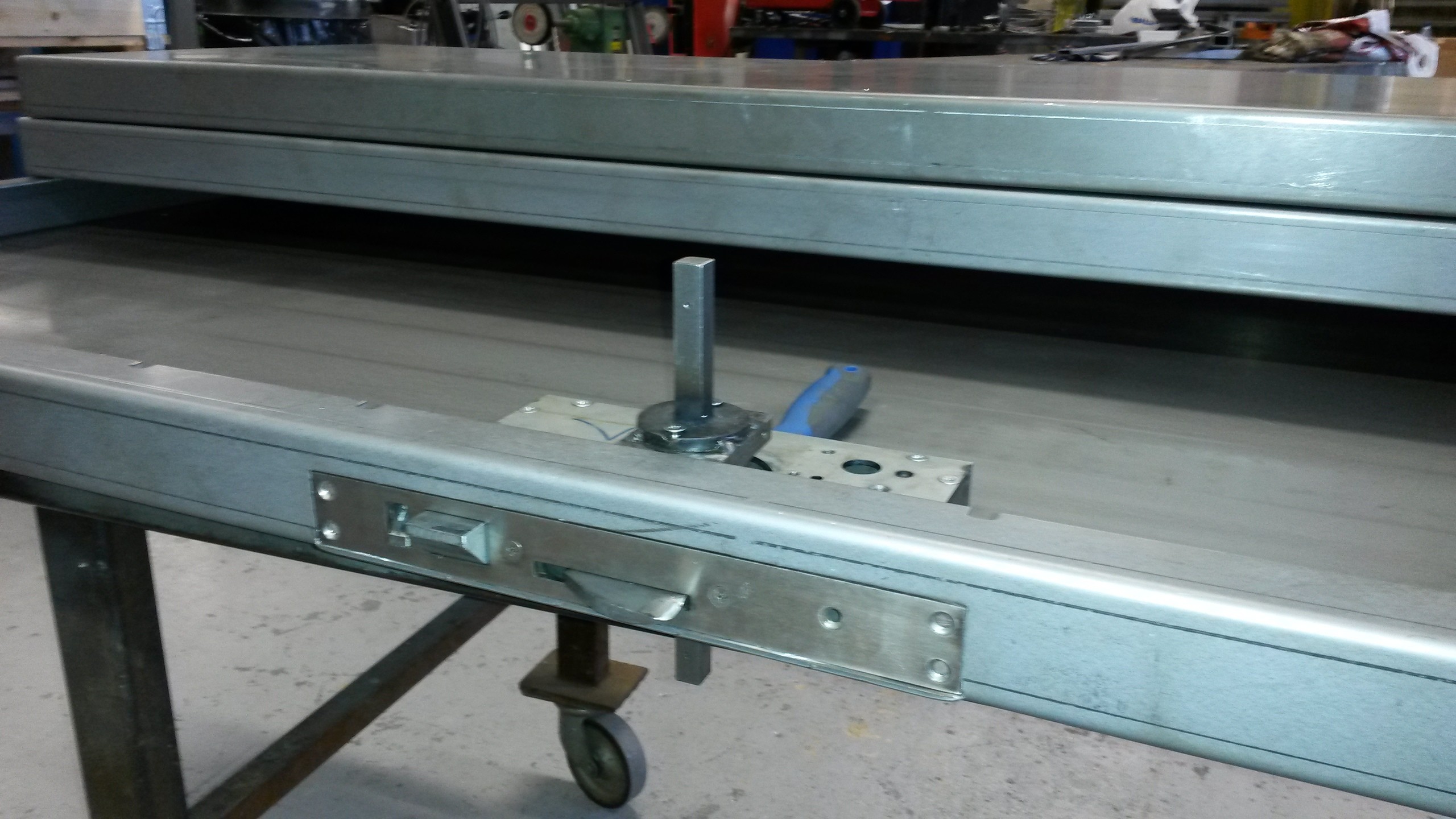

Fäste upp förstärkningarna och gjorde lås brickorna som ska styra lås pinnar uppe och nere, sen blev det en inre bricka för att få låskistan på plats, stabilt som bara den! (2014-12-04 18:04:25)




skönt att bara lyfta i dörren i karmen utan att behöva lyfta 70kg själv. (2014-12-06 19:56:33)




ena sidan blev skruvad och den andra avklippt och svetsad, lämnade 4mm springa för gummi listen som är 5mm. (2014-12-06 19:59:19)




Nu blev dom klara, tog en stund då den stång som går till handtaget och vridbrickan som flyttar låsstängerna inte passade, var tvungen att kapa och svetsa ihop, och tillverka ny vridbricka till låsstängerna.
Men det kommer fungera hur bra som helst, dörren trycker sig mot kramen väldigt bra och kommer inte vibrera något. (2014-12-07 19:25:31)

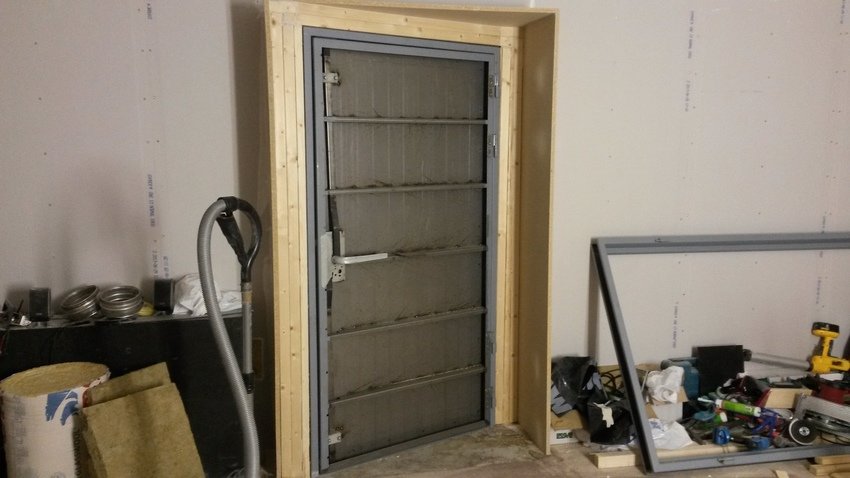

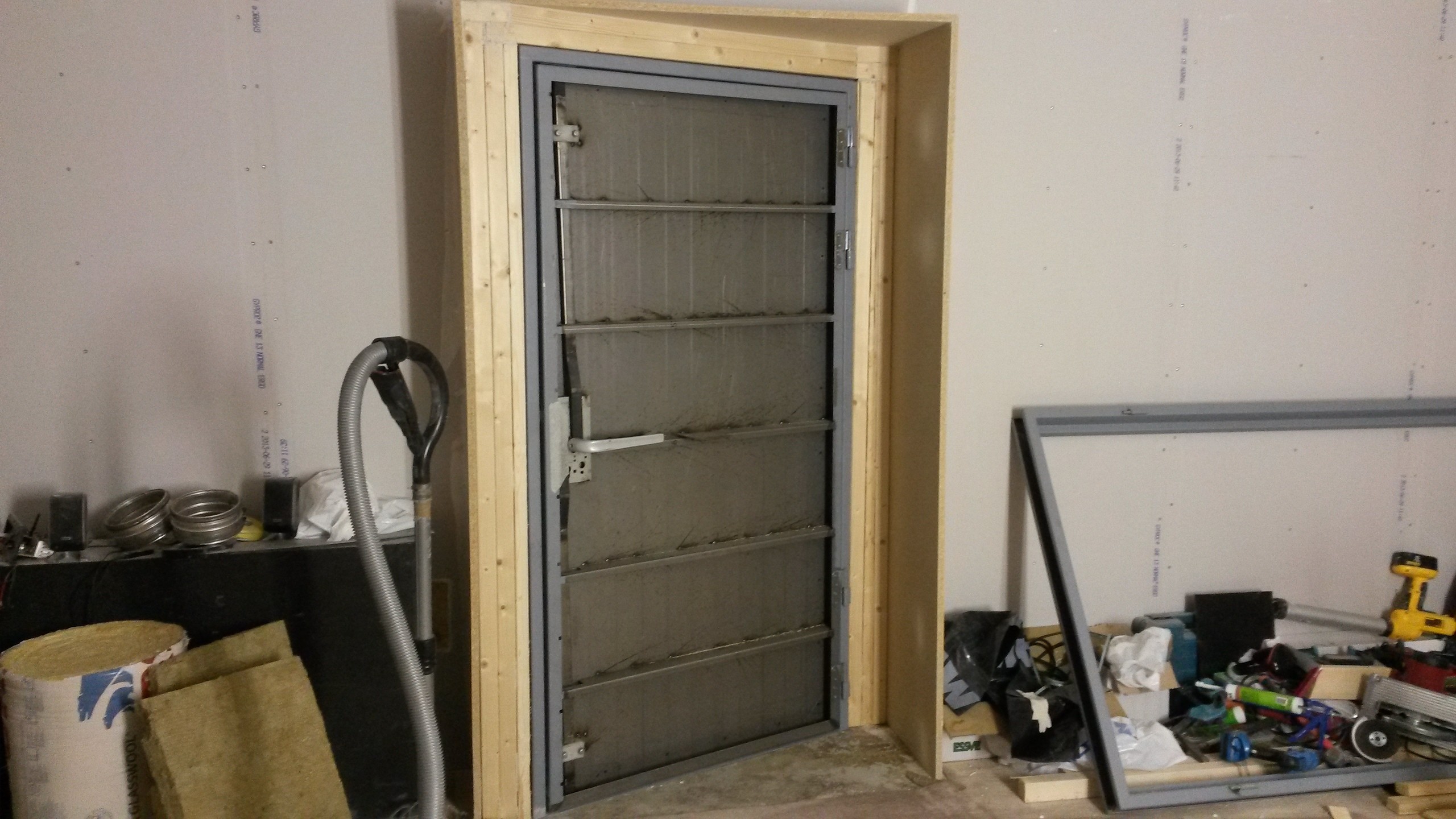

Hann få upp dörren precis innan jens kom och mätte upp rummet, den vart bara prov monterad bara för att se att allt var i vinkel, men som med allt i ett hus så är det inte exakt 90 grader så det vart att kapa reglarna lite snett eftersom att jag inte vill använda vanliga karm skruv då dom kommer flexa, utan här vart det millimeter anpassning och limning av dörrkarm.
Trots att dörren var helt odämpad med hål i så var det inte mycket ljud som kom ut, så dom här dörrarna dämpade och med MDF skiva på en sida så kommer det bli riktigt bra dämpning. (2014-12-12 19:39:40)

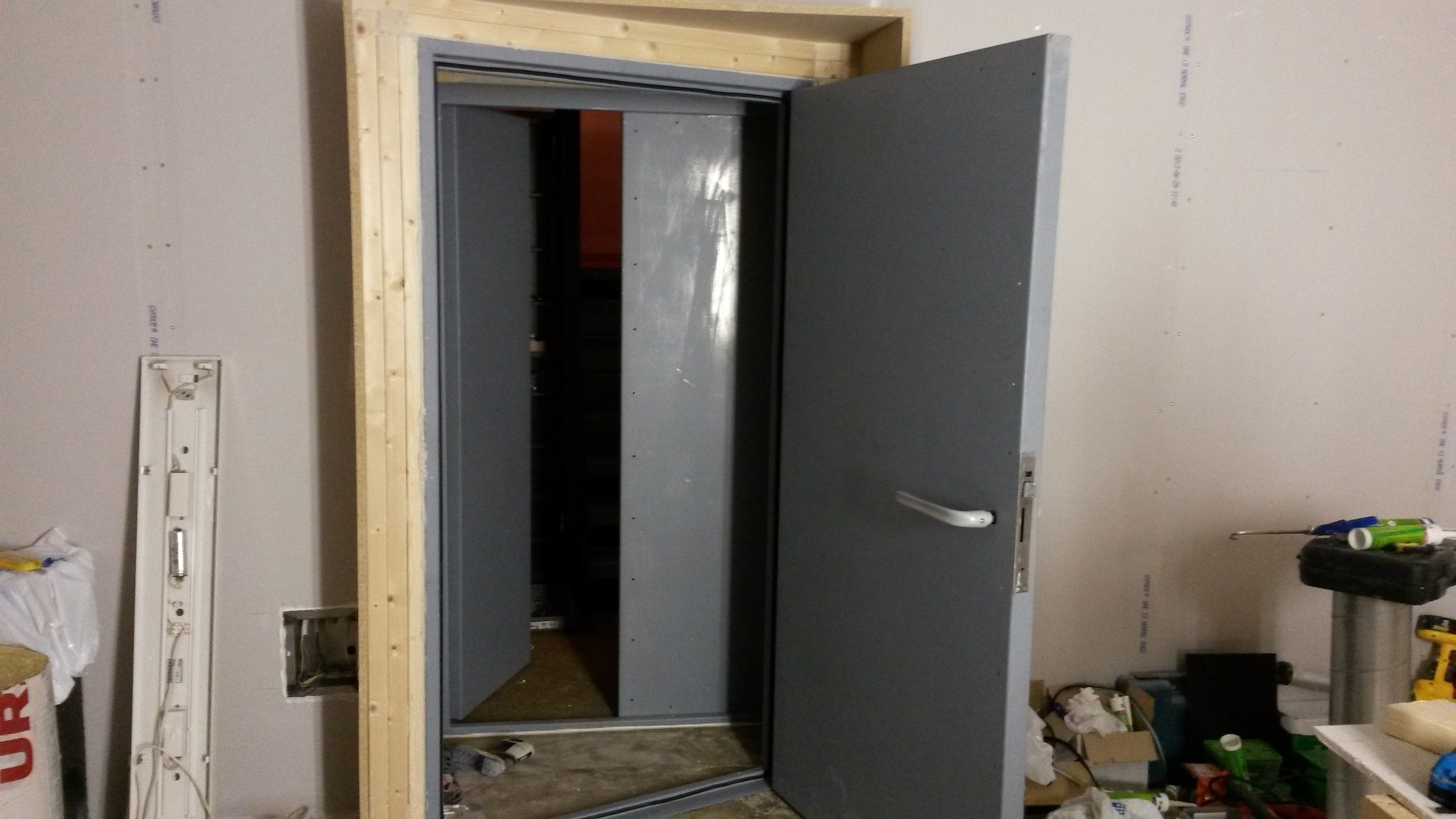

Nu är dom fast limmade och skruvade, vart riktigt bra, den stora inre dörren så fick jag testa extra låsningen (3 vägs låsningen)för första gången, vart perfekt, med den så drar dörren in sig yttligare 1mm. (2015-01-18 20:04:11)

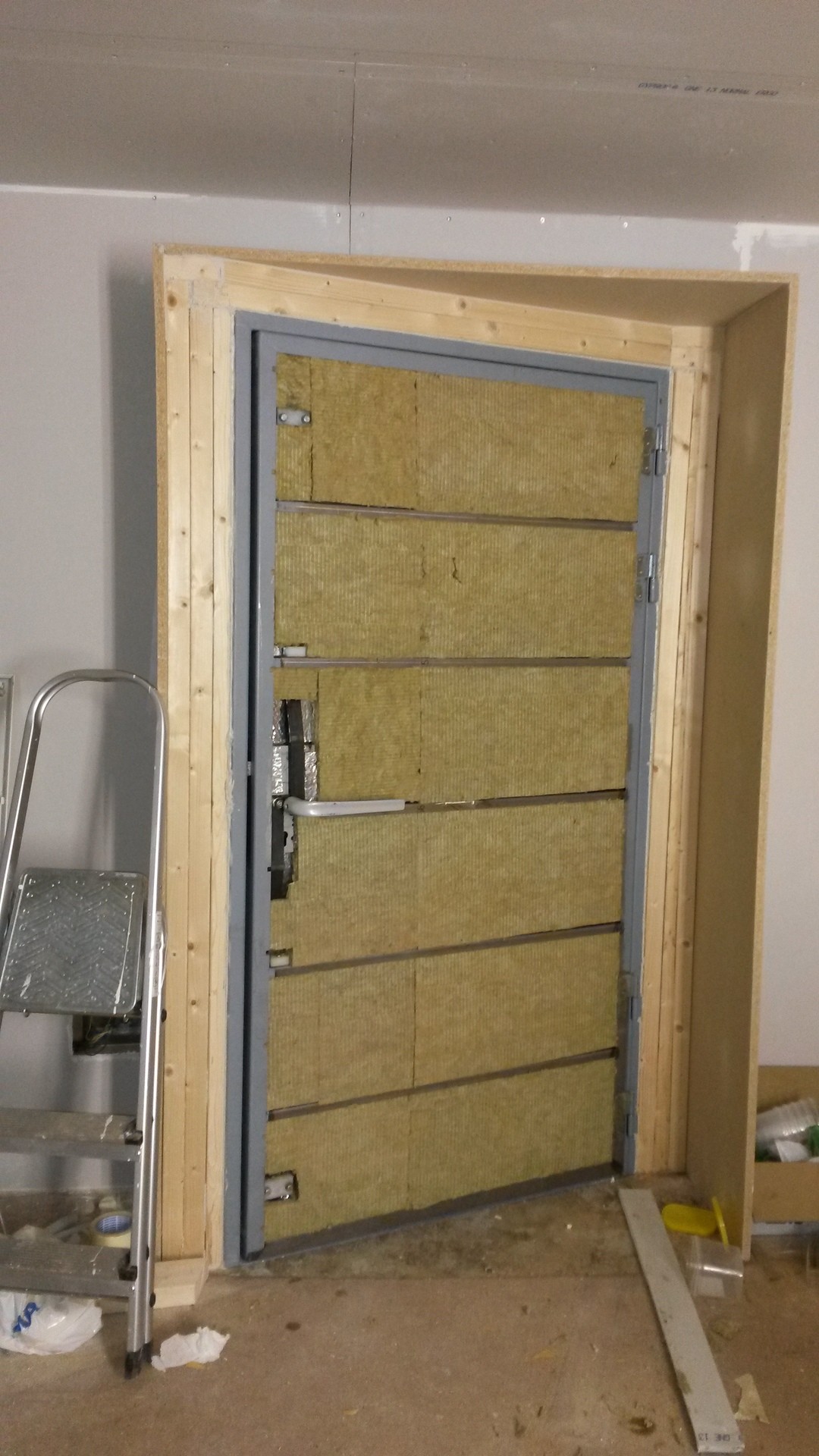

Dörren är ca 57mm djup invändigt, hittade bara 50mm mark isolering och tyckte att det var lite för lite så jag köpte 10mm skumgummi med själv häftande baksida som jag klistra fast mot plåten på dörren. (2015-01-29 18:15:56)
