Då var husbygget igång med ett nytt bio/lyssningsrum i källaren. Rummet kommer som bli ca 6.3x15.3x3.25/2.85 meter (varierande takhöjd) men tror det blir uppdelat rent visuellt med en vägg som skäpper igenom de lägsta bas frekvenserna så längst bak blir ett extra utrymme för förvarning m.m så basljudet kommer kunna färdas hela vägen för djupare basrespons, i fram bakom LCR systemet kommer det bli en basvägg (Infinity baffle eller bashorn) på ca 40m3 (2 meter av främre… Läs hela |
Produkter i albumet:
|
Bilder i detta album
Växla till minatyrbilder
Skiss Infinitive baffle

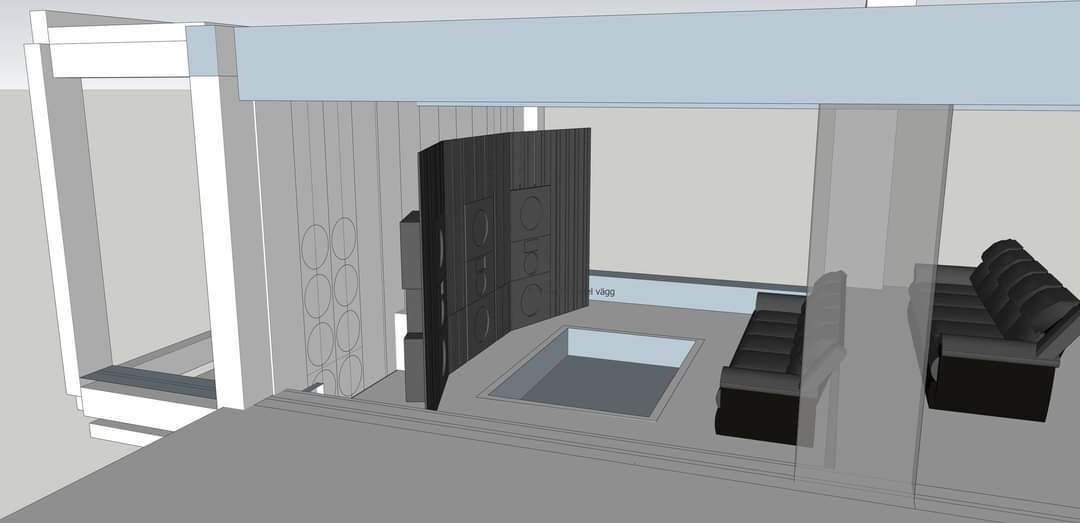

En liten idé skiss på främre delen av bion med infinity baffle bakom front högtalarna, man ser även gropen framför i golvet som ska fyllas med dämning för att slippa golv reflektioner. (2022-05-26 01:34:59)
Bilden är högupplöst. Klicka i bilden för att zooma.
En liten idé skiss på främre delen av bion med infinity baffle bakom front högtalarna, man ser även gropen framför i golvet som ska fyllas med dämning för att slippa golv reflektioner. (2022-05-26 01:34:59)




Produkter på bilden:
Vy på konstruktionen

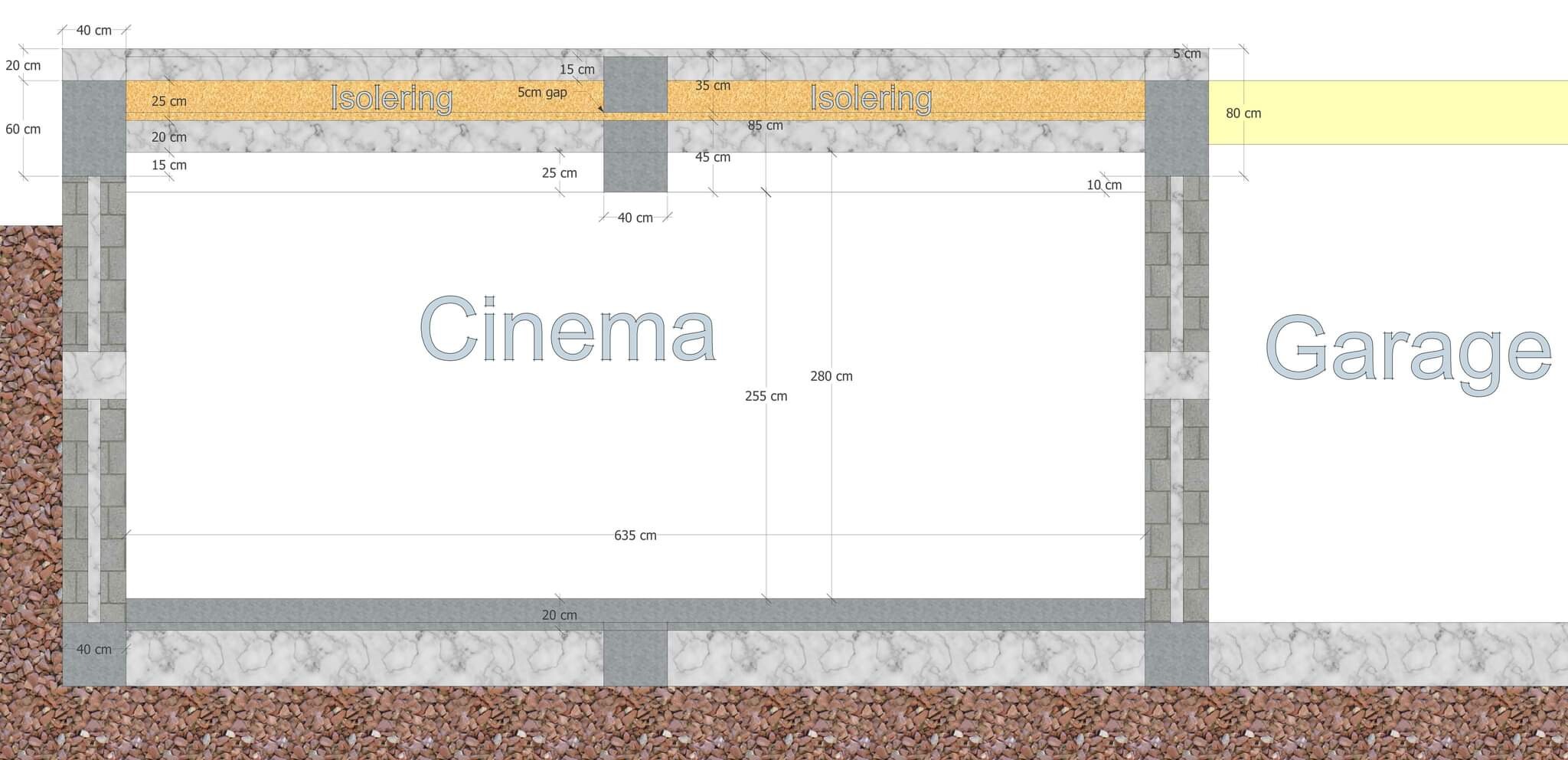

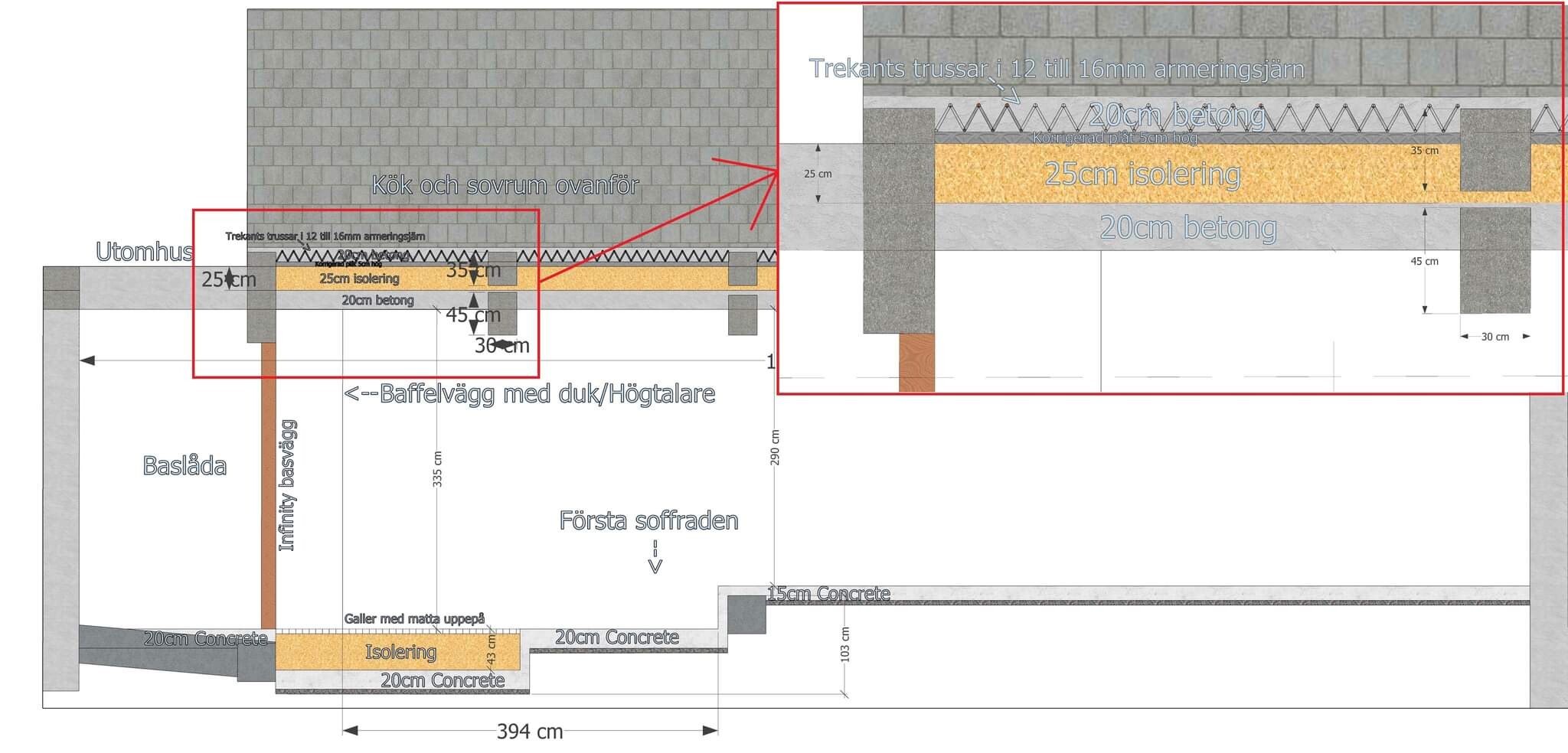

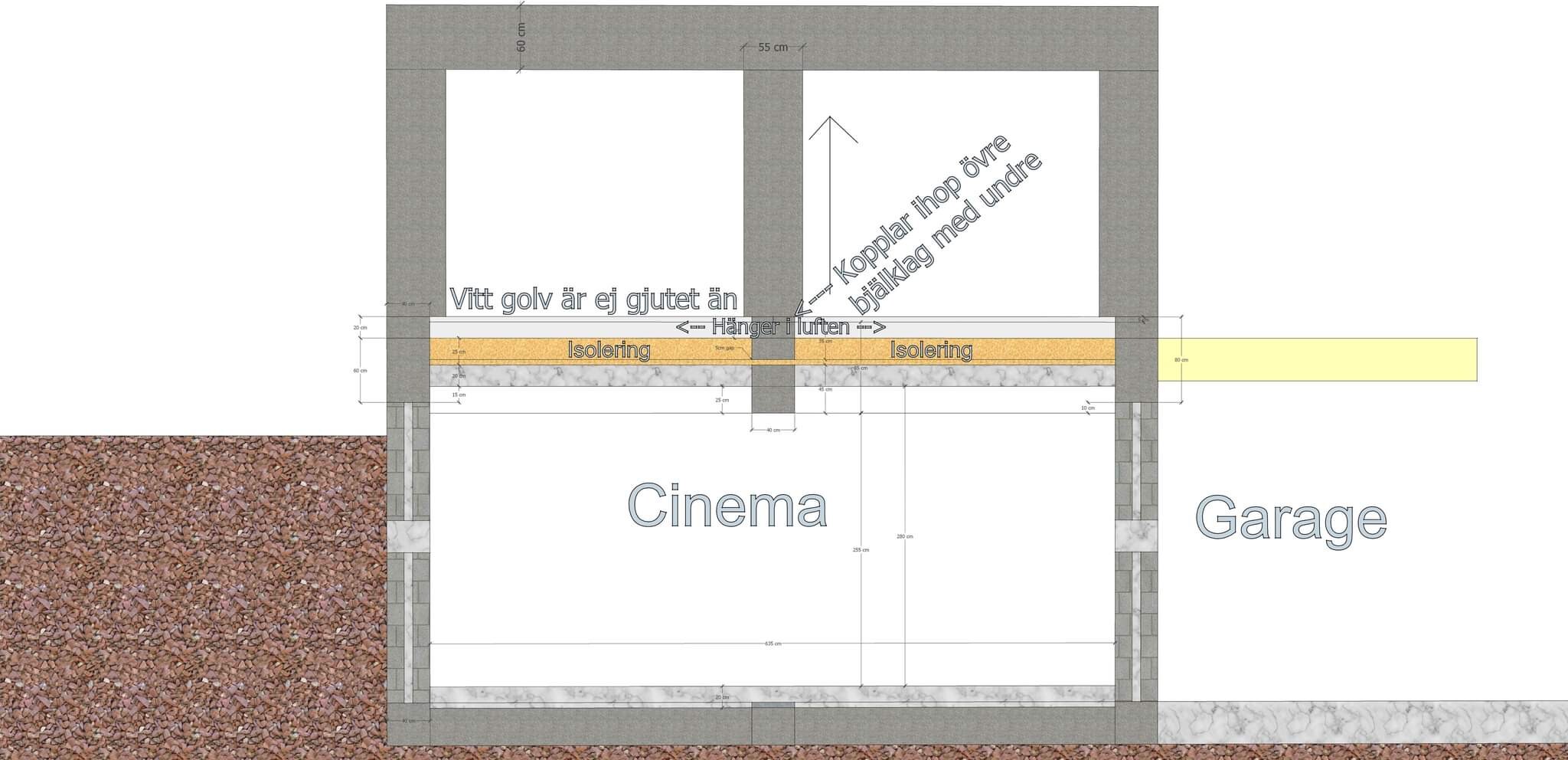

Här ser man hur golv, väggar och tak kommer byggas. (2022-05-25 20:58:08)
Bilden är högupplöst. Klicka i bilden för att zooma.
Här ser man hur golv, väggar och tak kommer byggas. (2022-05-25 20:58:08)




Produkter på bilden:
Grävning av grunden

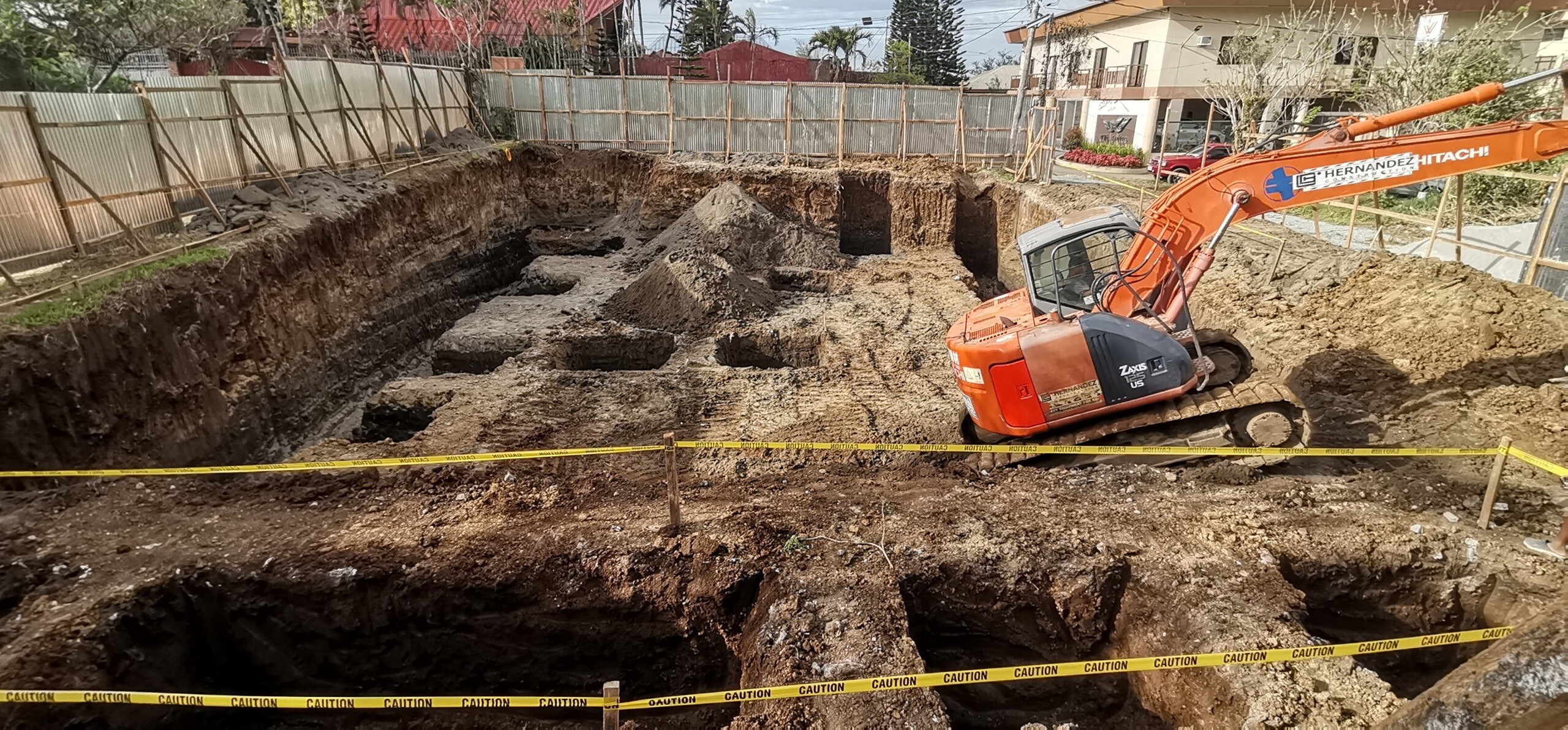

Nytt husbygge och en ny bio på väg, rummet kommer bli 6.3x15x3.2/2.7 meter (varierande takhöjd) (2022-05-21 01:33:13)
Bilden är högupplöst. Klicka i bilden för att zooma.
Nytt husbygge och en ny bio på väg, rummet kommer bli 6.3x15x3.2/2.7 meter (varierande takhöjd) (2022-05-21 01:33:13)




Produkter på bilden:
Grunden

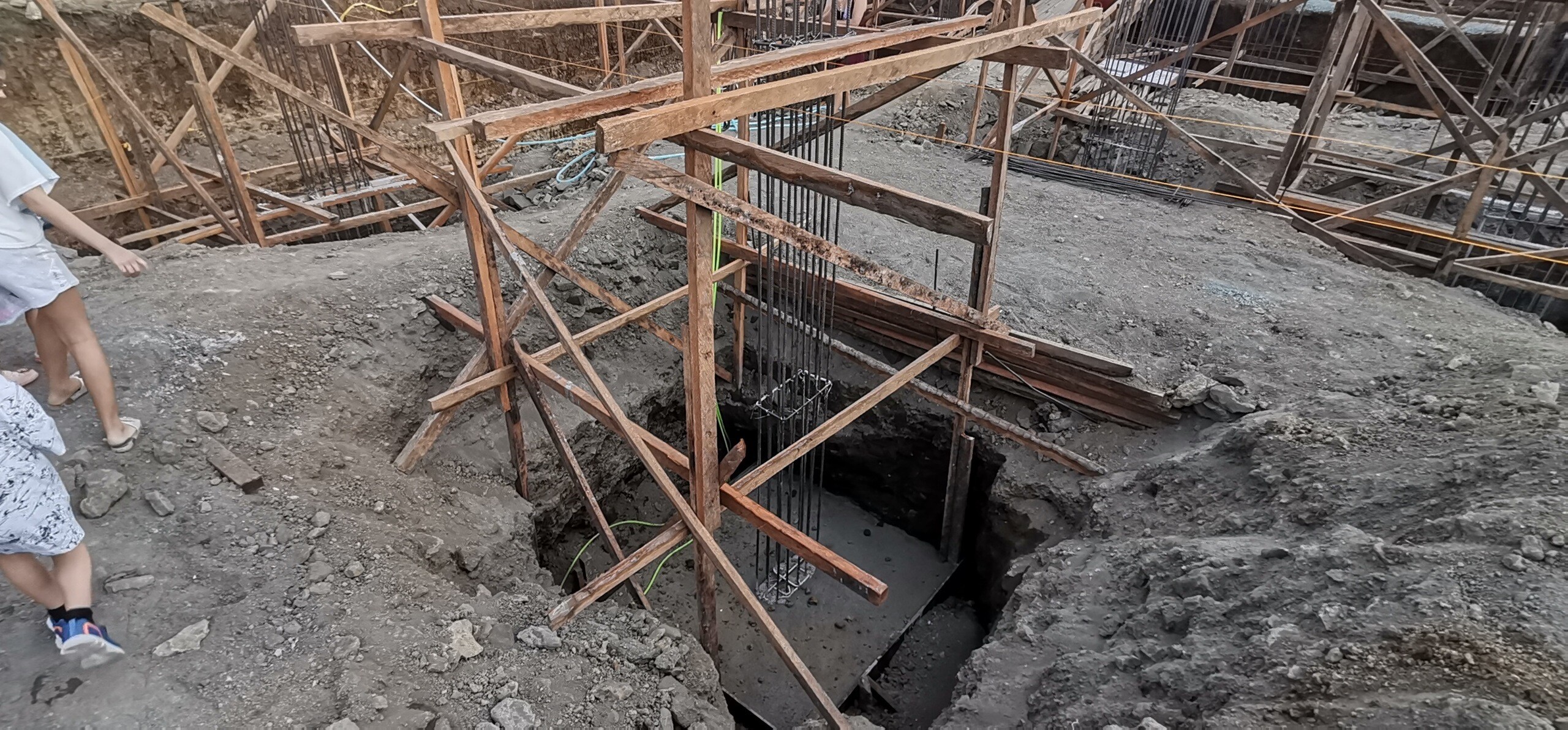

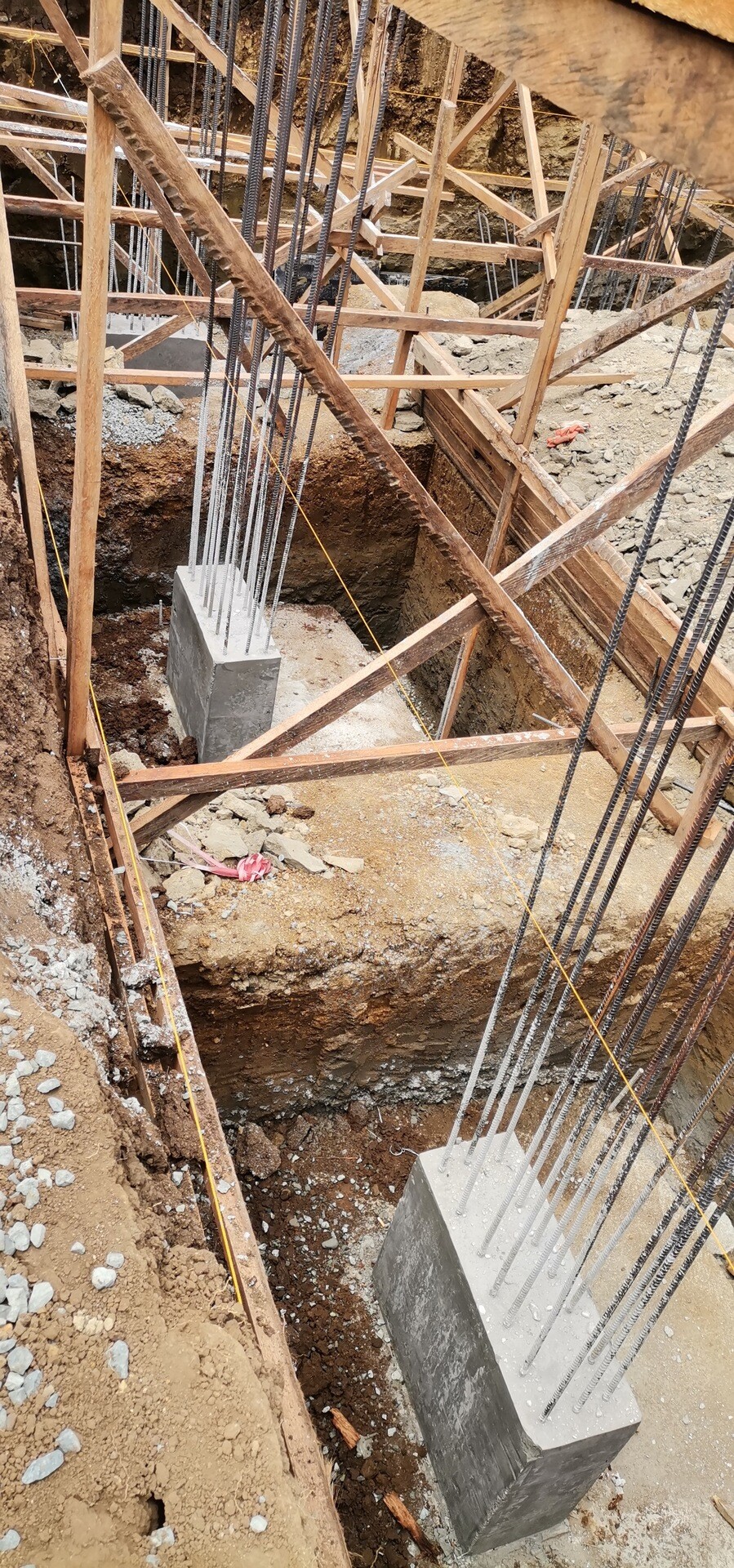

Här gör vi "fötterna" som är 200x200x40cm stora betongblock fulla med 16mm armering. (2022-05-25 04:58:24)
Bilden är högupplöst. Klicka i bilden för att zooma.
Här gör vi "fötterna" som är 200x200x40cm stora betongblock fulla med 16mm armering. (2022-05-25 04:58:24)




Produkter på bilden:
Grunden
Första biten upp ifrån fötterna. (2022-05-25 05:00:07)
Bilden är högupplöst. Klicka i bilden för att zooma.
Första biten upp ifrån fötterna. (2022-05-25 05:00:07)




Produkter på bilden:
Grunden

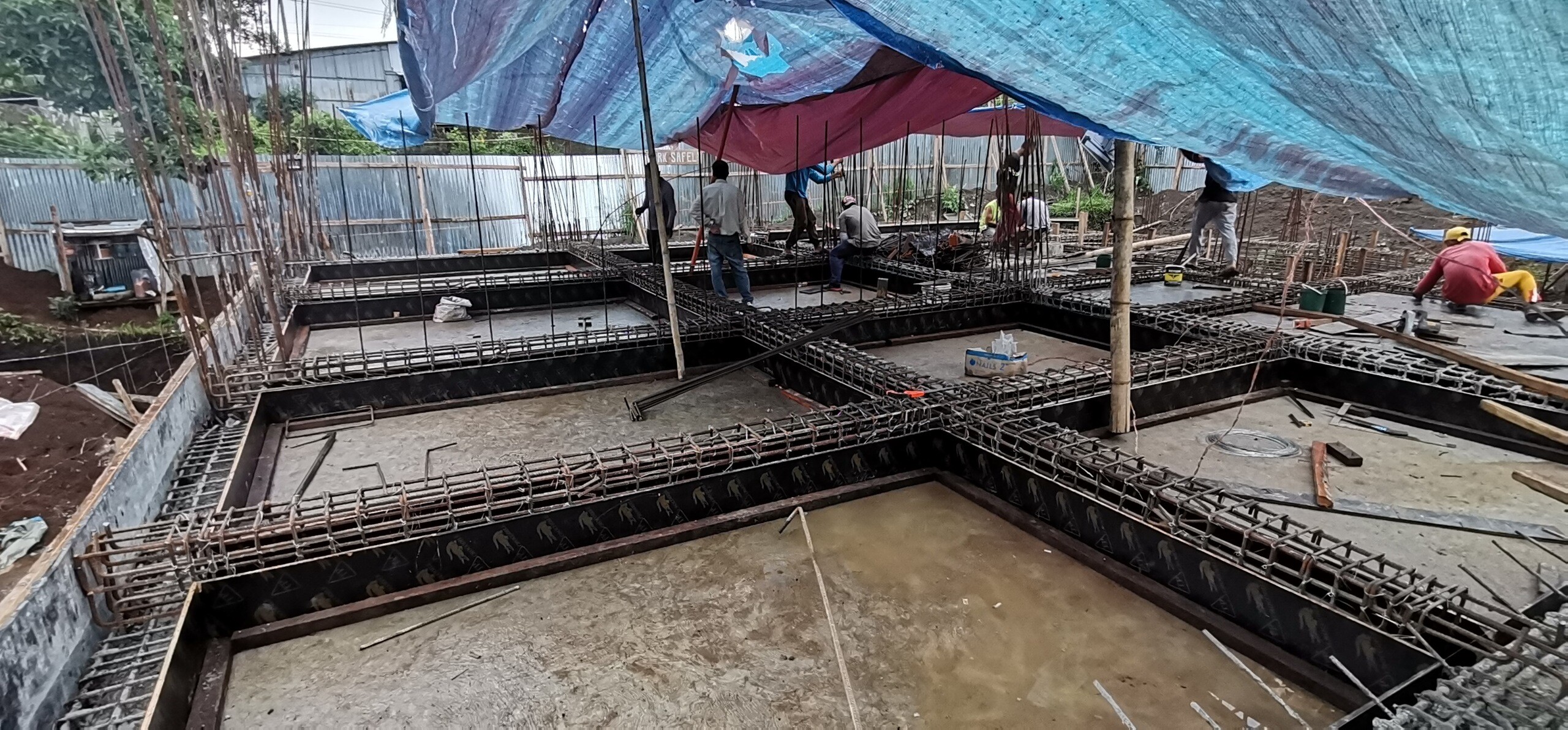

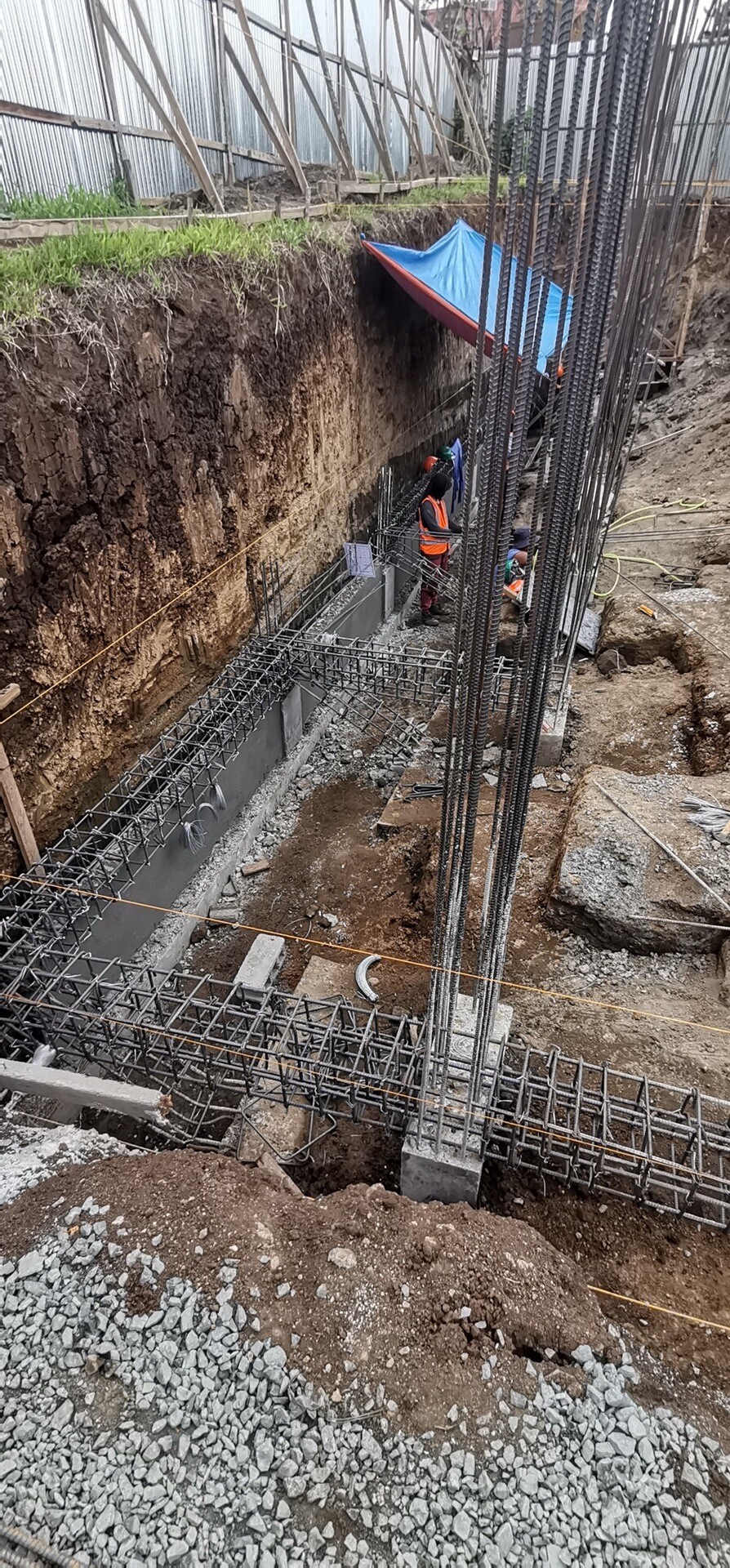

Nu är det bjälkarna mellan alla fötter och stolpar, mest för att göra det jordbävningssäkert. (2022-05-25 05:01:13)
Bilden är högupplöst. Klicka i bilden för att zooma.
Nu är det bjälkarna mellan alla fötter och stolpar, mest för att göra det jordbävningssäkert. (2022-05-25 05:01:13)




Produkter på bilden:
Grunden klar i ett första steg

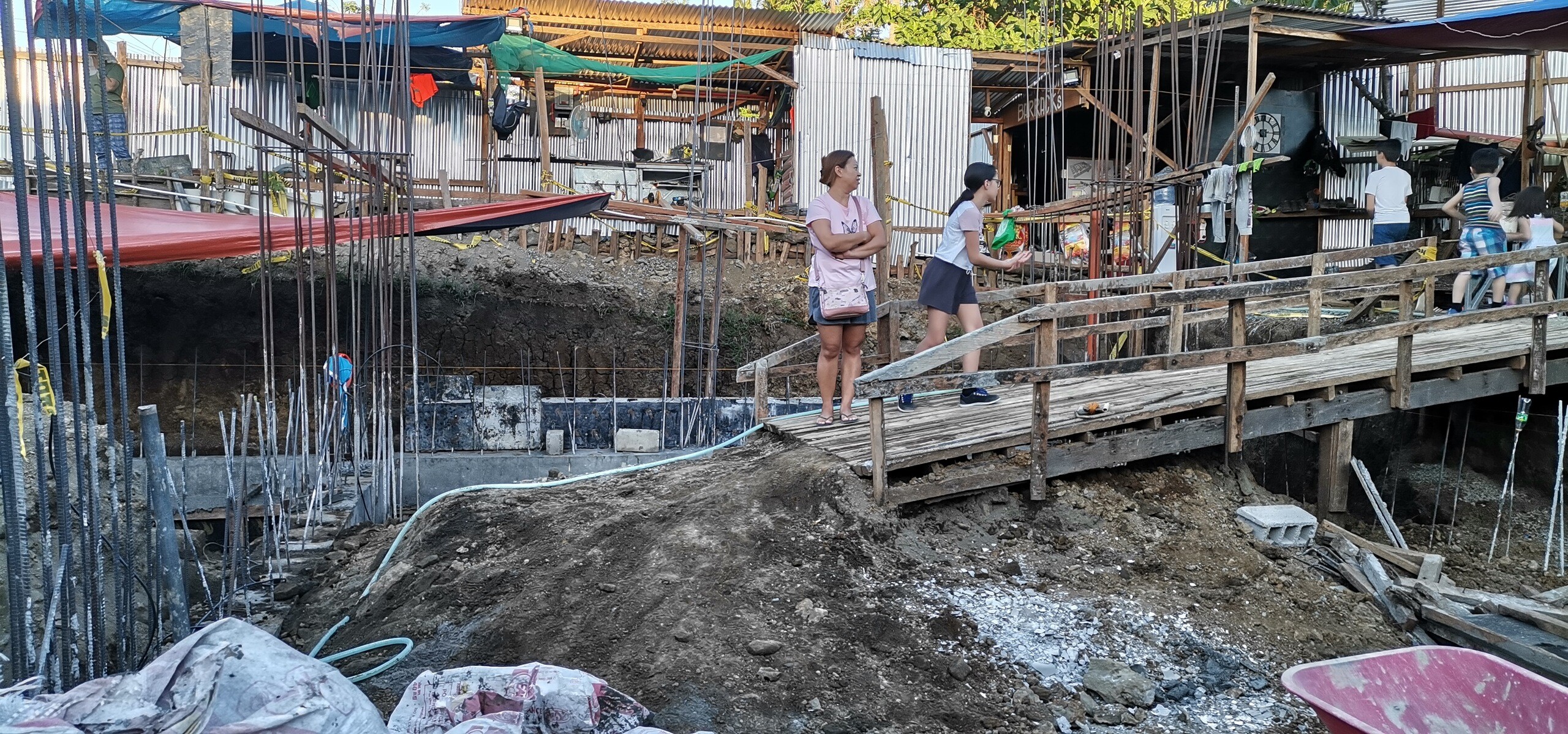

Nu är alla bjälkar klara och det är dags för väggar, golvet kommer senare vara uppe på bjälkarna. (2022-05-25 05:02:43)
Bilden är högupplöst. Klicka i bilden för att zooma.
Nu är alla bjälkar klara och det är dags för väggar, golvet kommer senare vara uppe på bjälkarna. (2022-05-25 05:02:43)




Produkter på bilden:
Väggar

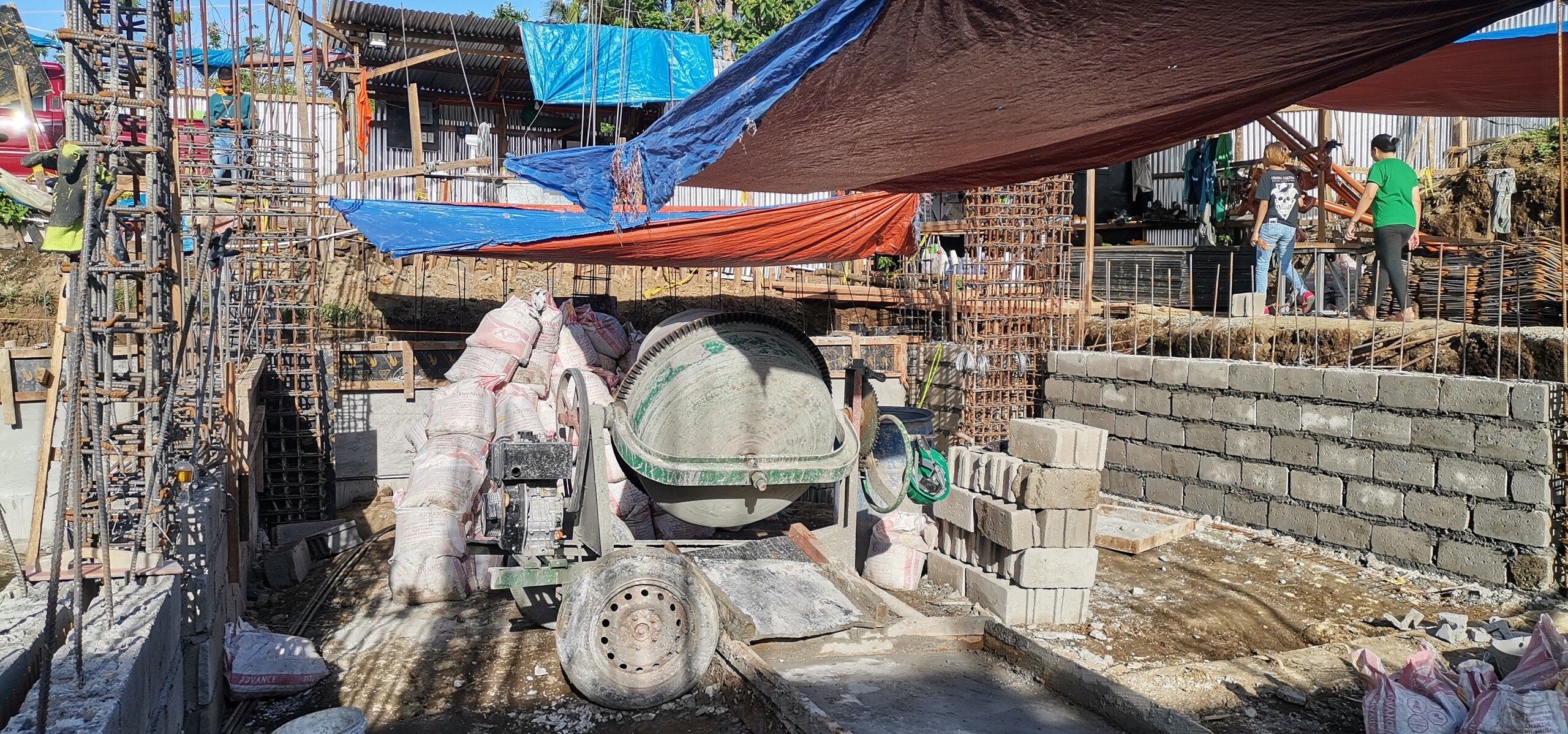

Dubbla 16cm betonghålsten muras upp som helt fylls med betong och med en 5cm springa emellan dom som fylls med betong även den så det blir en 37cm solid vägg. (2022-05-25 05:04:34)
Bilden är högupplöst. Klicka i bilden för att zooma.
Dubbla 16cm betonghålsten muras upp som helt fylls med betong och med en 5cm springa emellan dom som fylls med betong även den så det blir en 37cm solid vägg. (2022-05-25 05:04:34)




Produkter på bilden:
Väggar

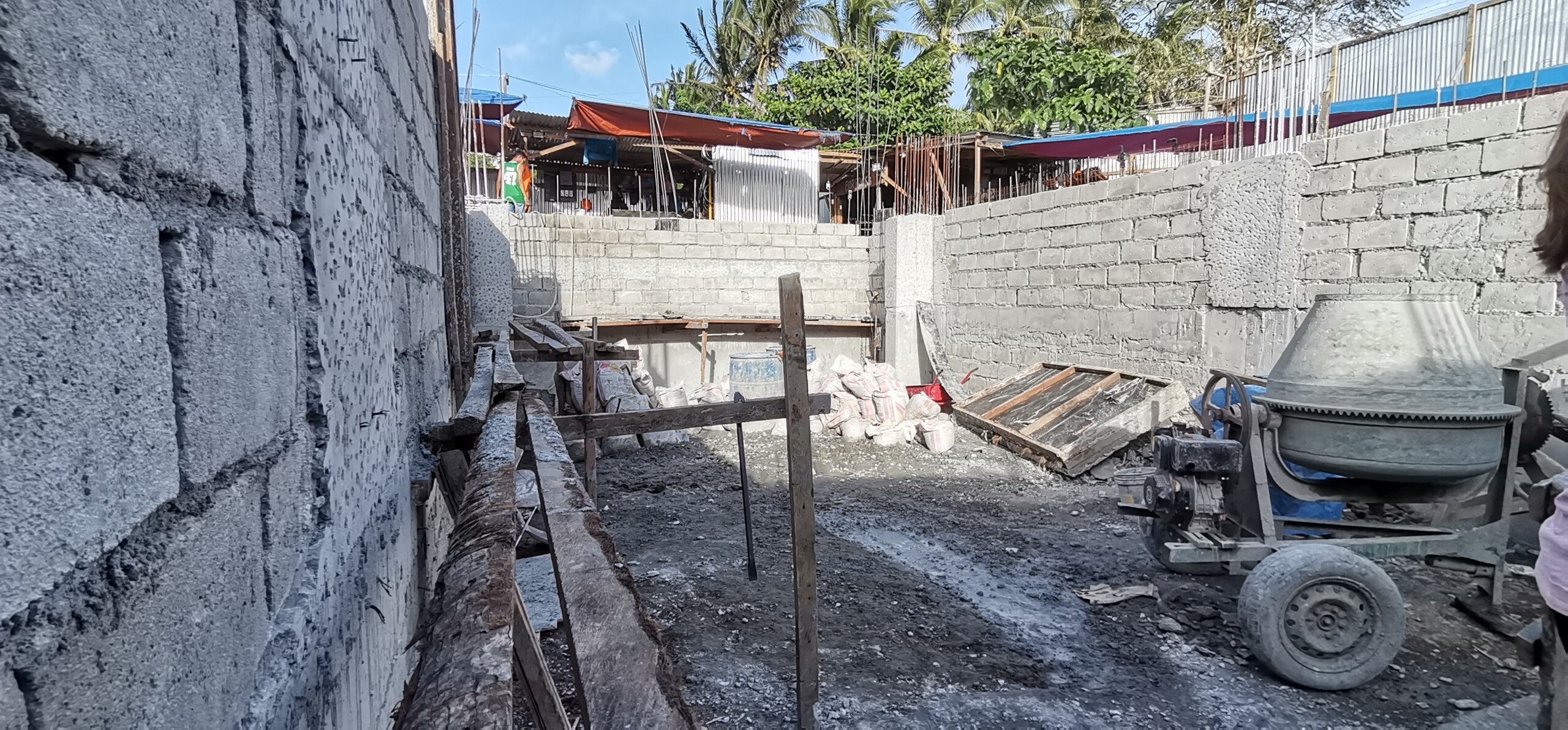

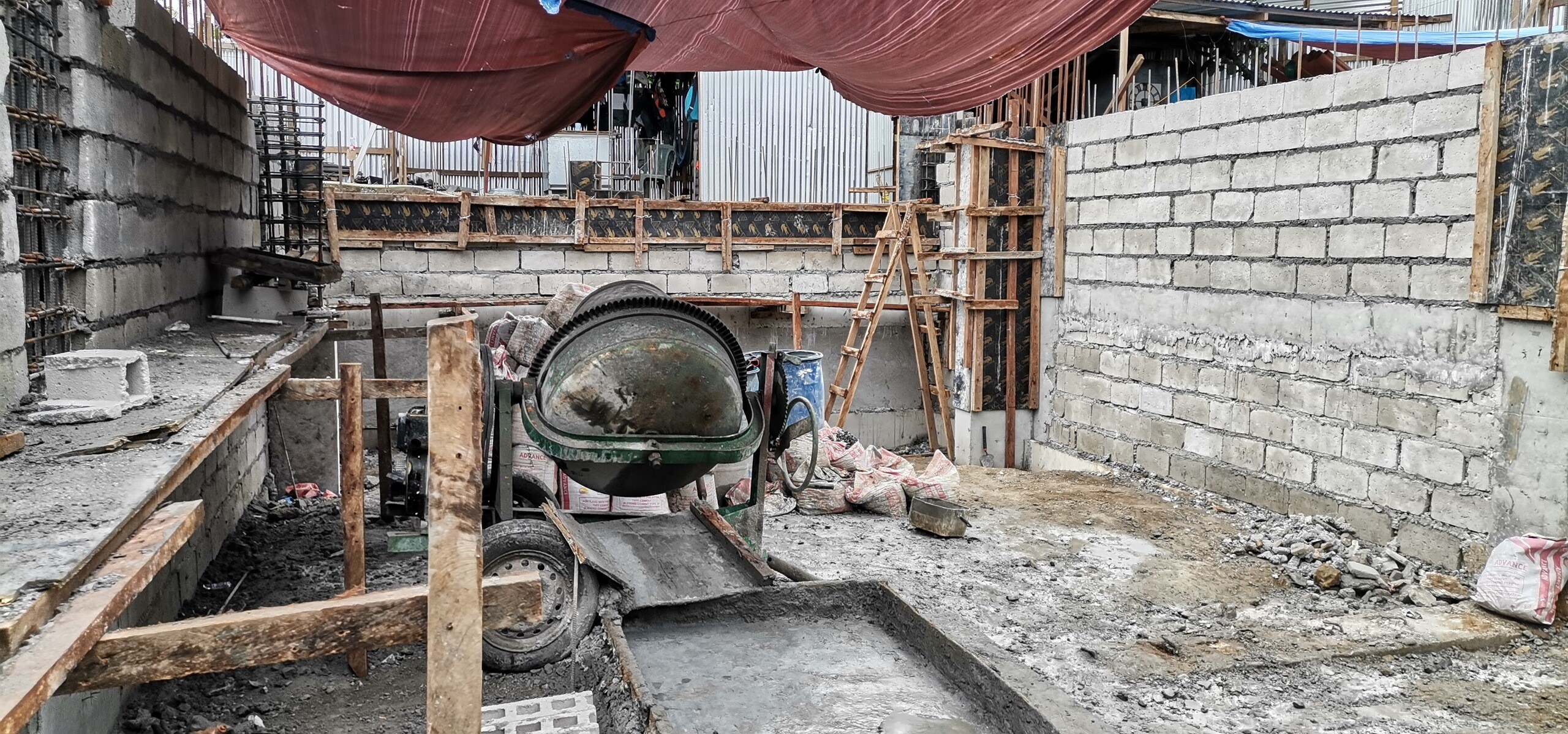

Väggarna kommer upp runt bion. (2022-05-25 05:06:29)
Bilden är högupplöst. Klicka i bilden för att zooma.
Väggarna kommer upp runt bion. (2022-05-25 05:06:29)




Produkter på bilden:

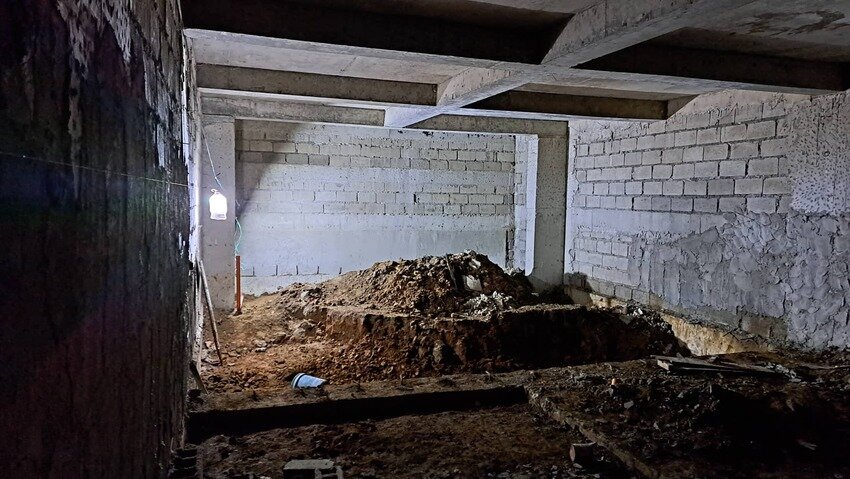

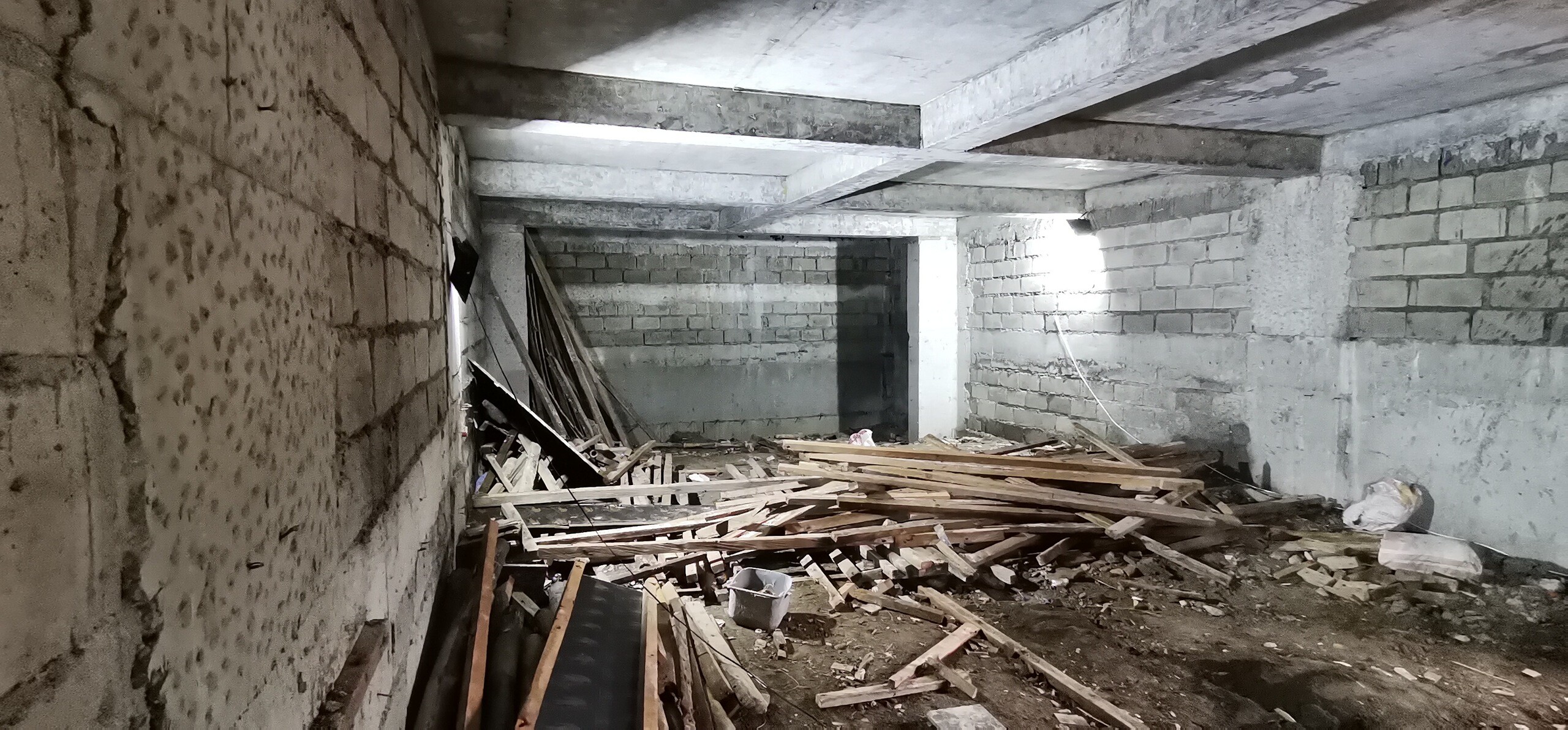

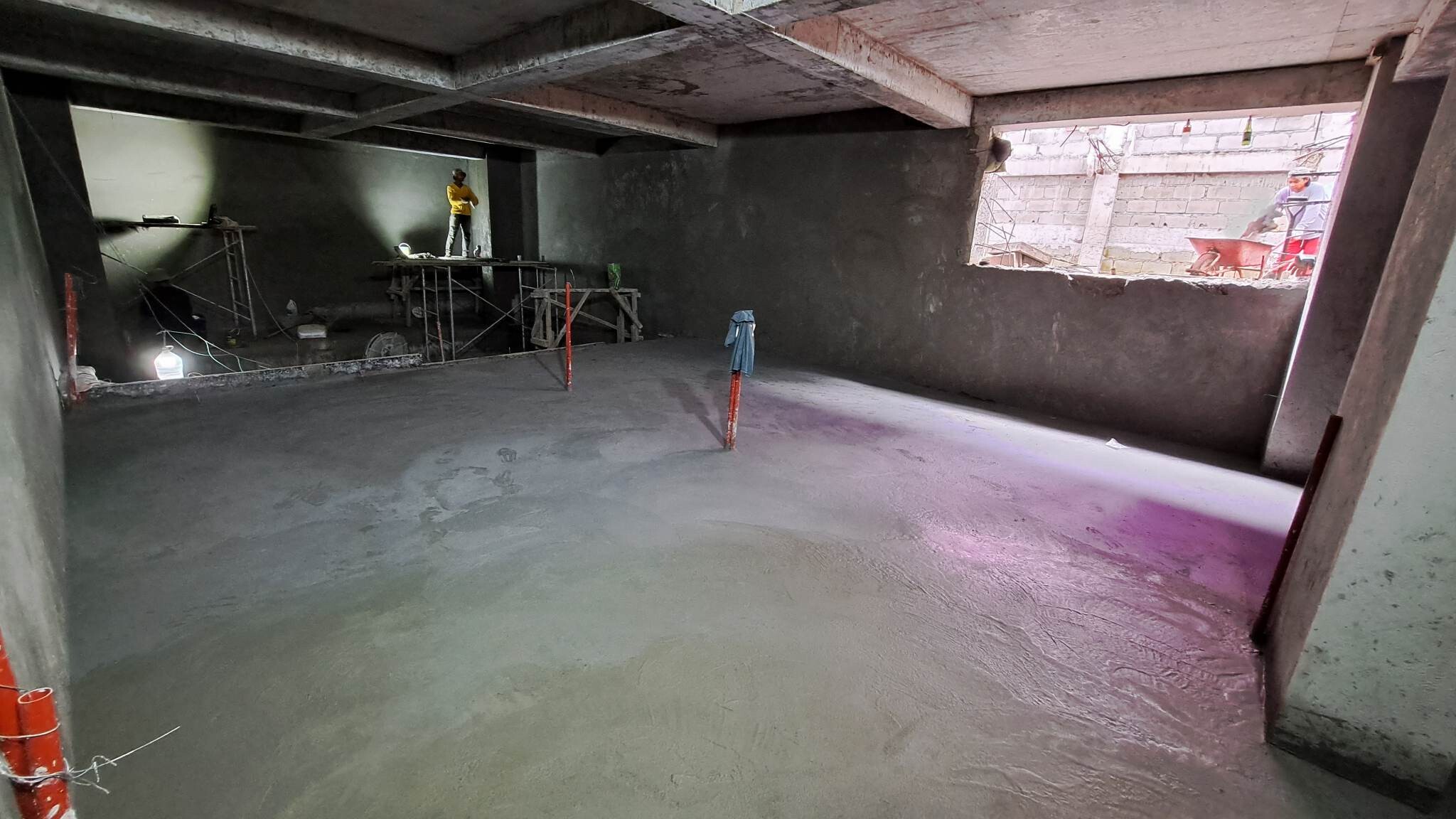

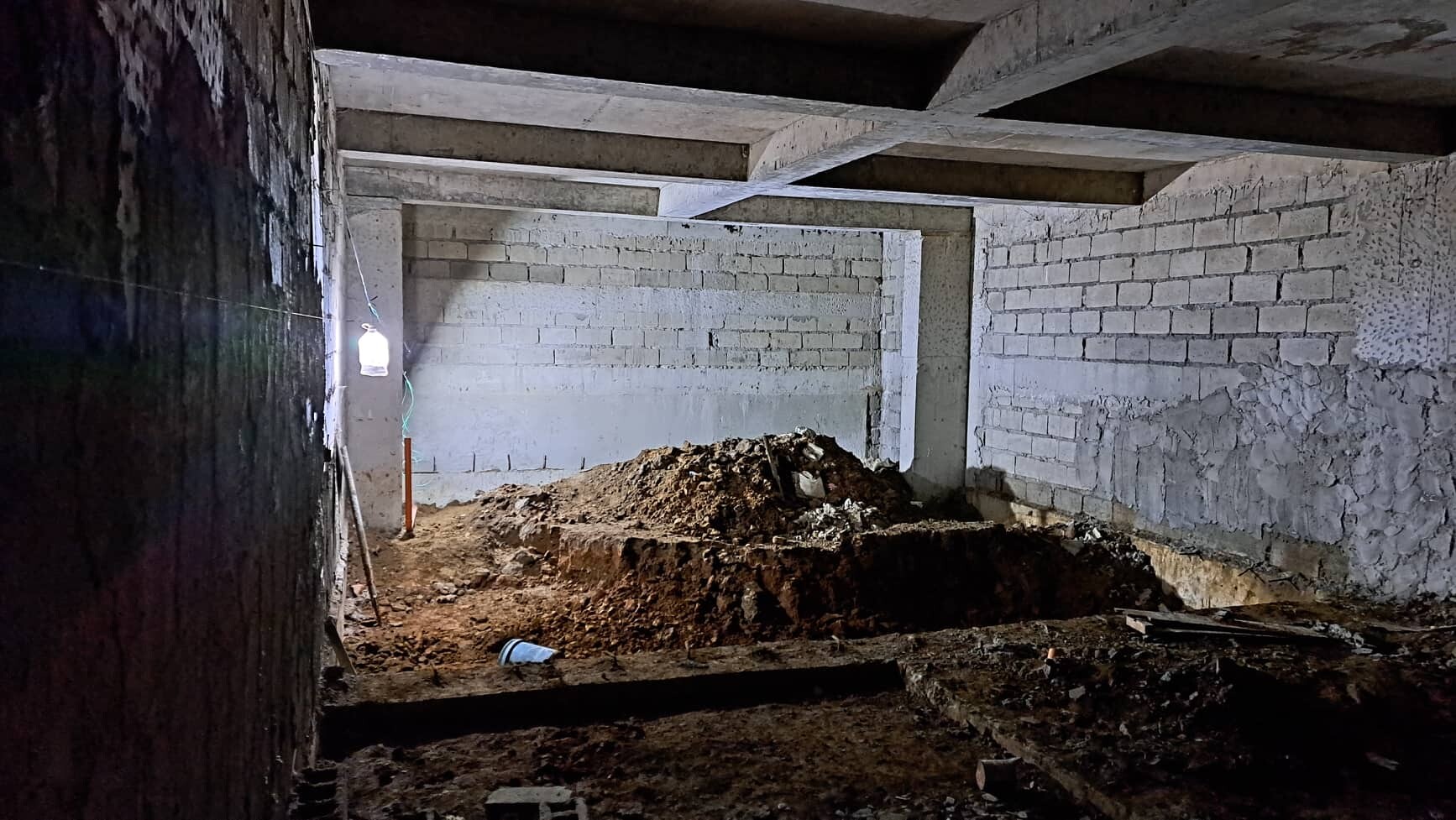

Väggar i bion, 37cm tjocka
(2022-05-25 05:07:30)
Bilden är högupplöst. Klicka i bilden för att zooma.
(2022-05-25 05:07:30)




Produkter på bilden:
Taket över bion

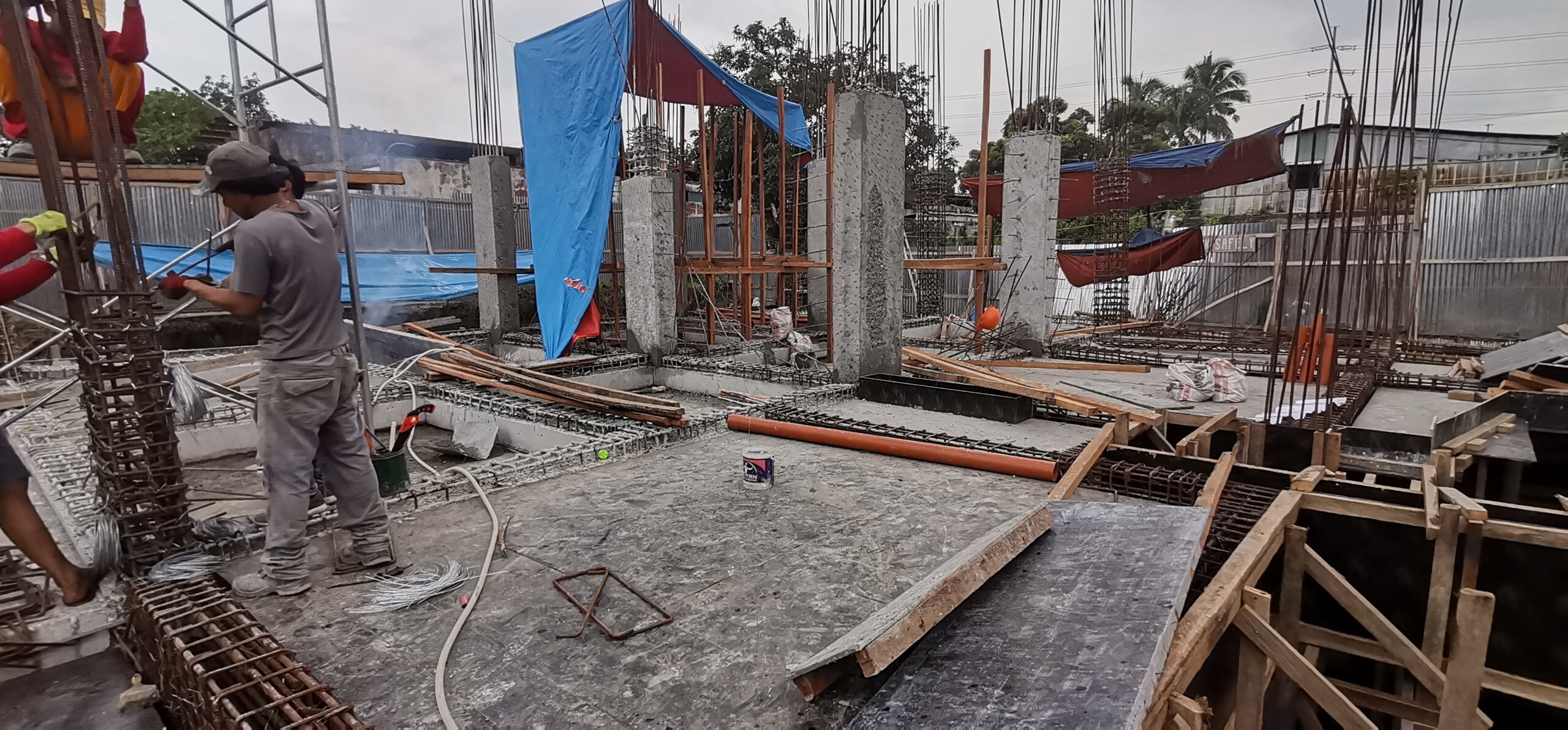

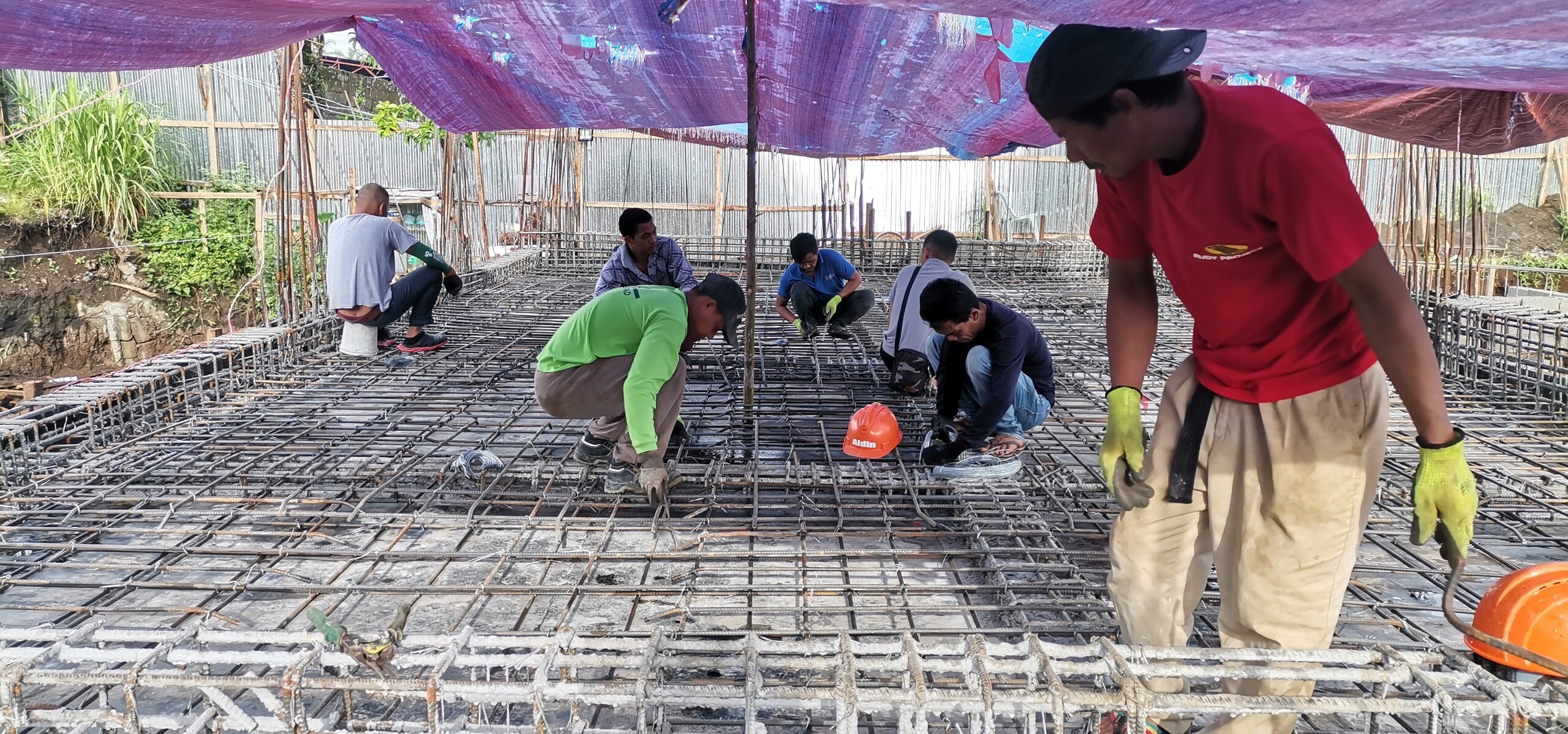

Här är taket över bion, det är den första 20cm betong plattan med 12mm armeringsjärn (cc15cm) i flera lager, bjälklag på 30x45cm finns varje 2.5-3 meter (2022-05-25 05:08:27)
Bilden är högupplöst. Klicka i bilden för att zooma.
Här är taket över bion, det är den första 20cm betong plattan med 12mm armeringsjärn (cc15cm) i flera lager, bjälklag på 30x45cm finns varje 2.5-3 meter (2022-05-25 05:08:27)




Produkter på bilden:
Taket gjutet

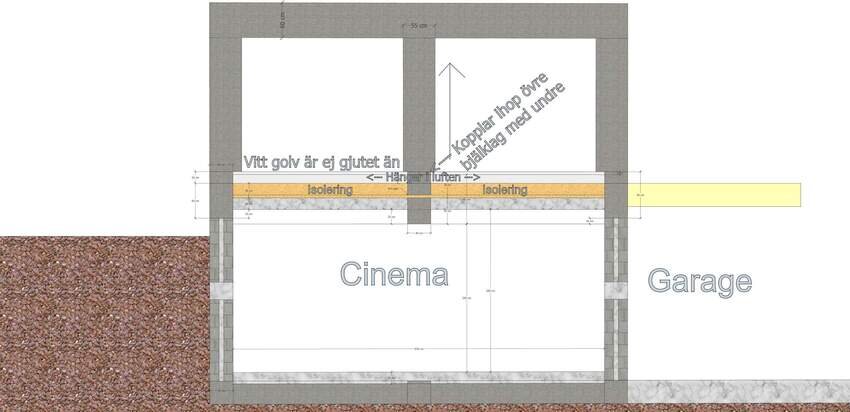

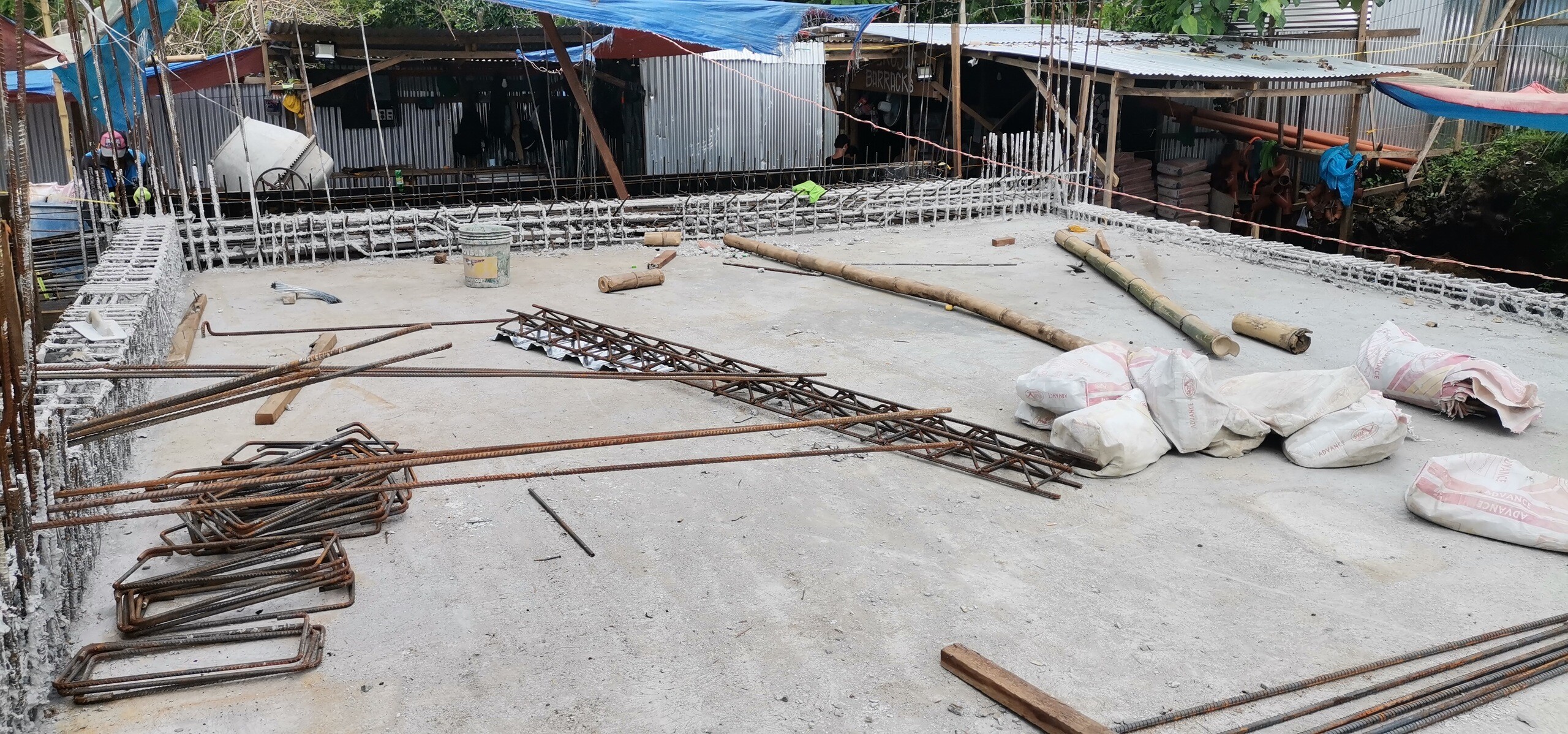

Första lagret av taket har blivit gjutet(20cm tjockt), sen blir det nytt bjälklag med 5cm springa och 25cm isolering som kommer ligga mellan lagrerna och sen ytligare ett lager med 20cm betong. (2022-05-28 09:23:04)
Bilden är högupplöst. Klicka i bilden för att zooma.
Första lagret av taket har blivit gjutet(20cm tjockt), sen blir det nytt bjälklag med 5cm springa och 25cm isolering som kommer ligga mellan lagrerna och sen ytligare ett lager med 20cm betong. (2022-05-28 09:23:04)




Produkter på bilden:
Övre bjälklag

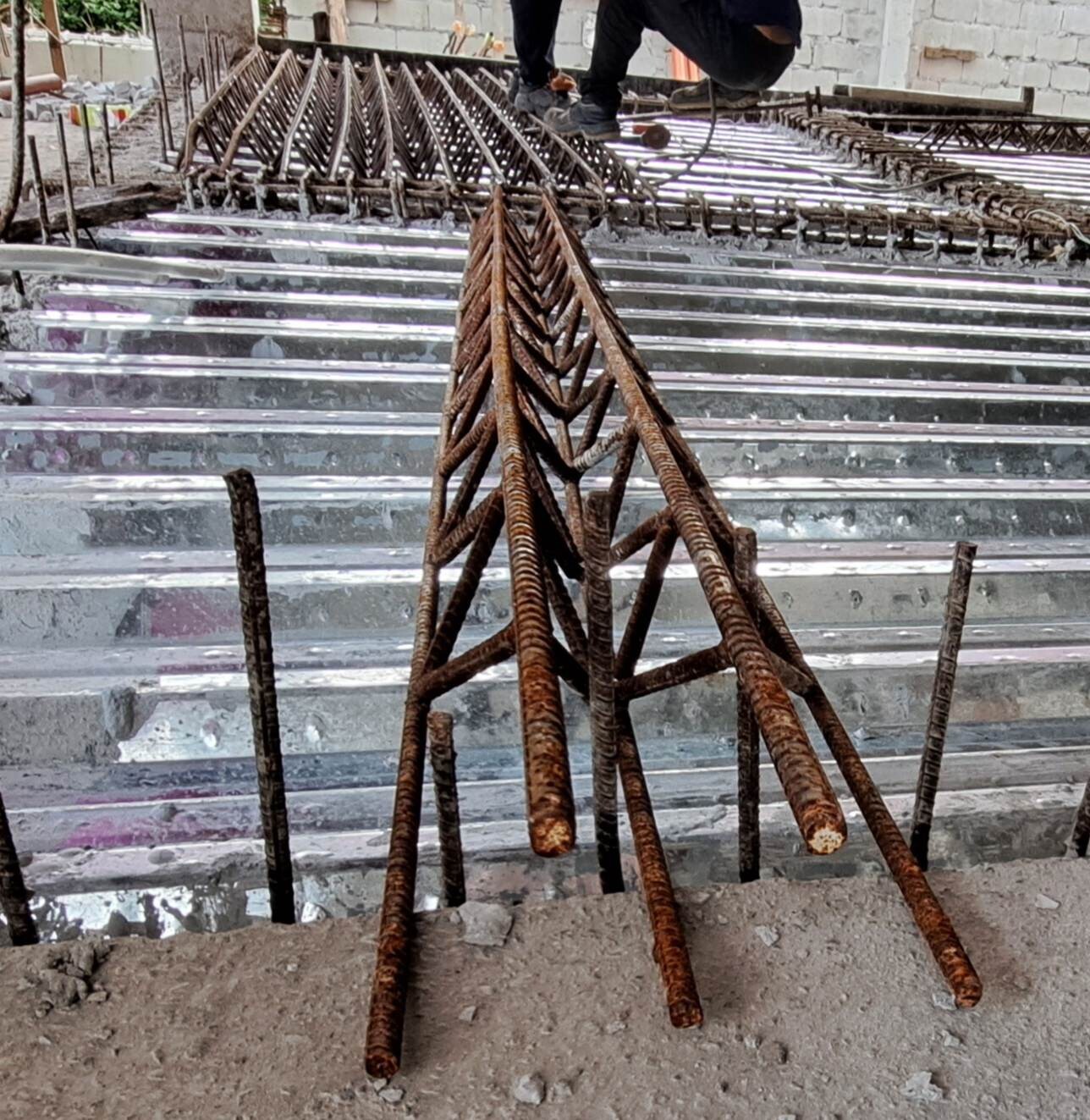

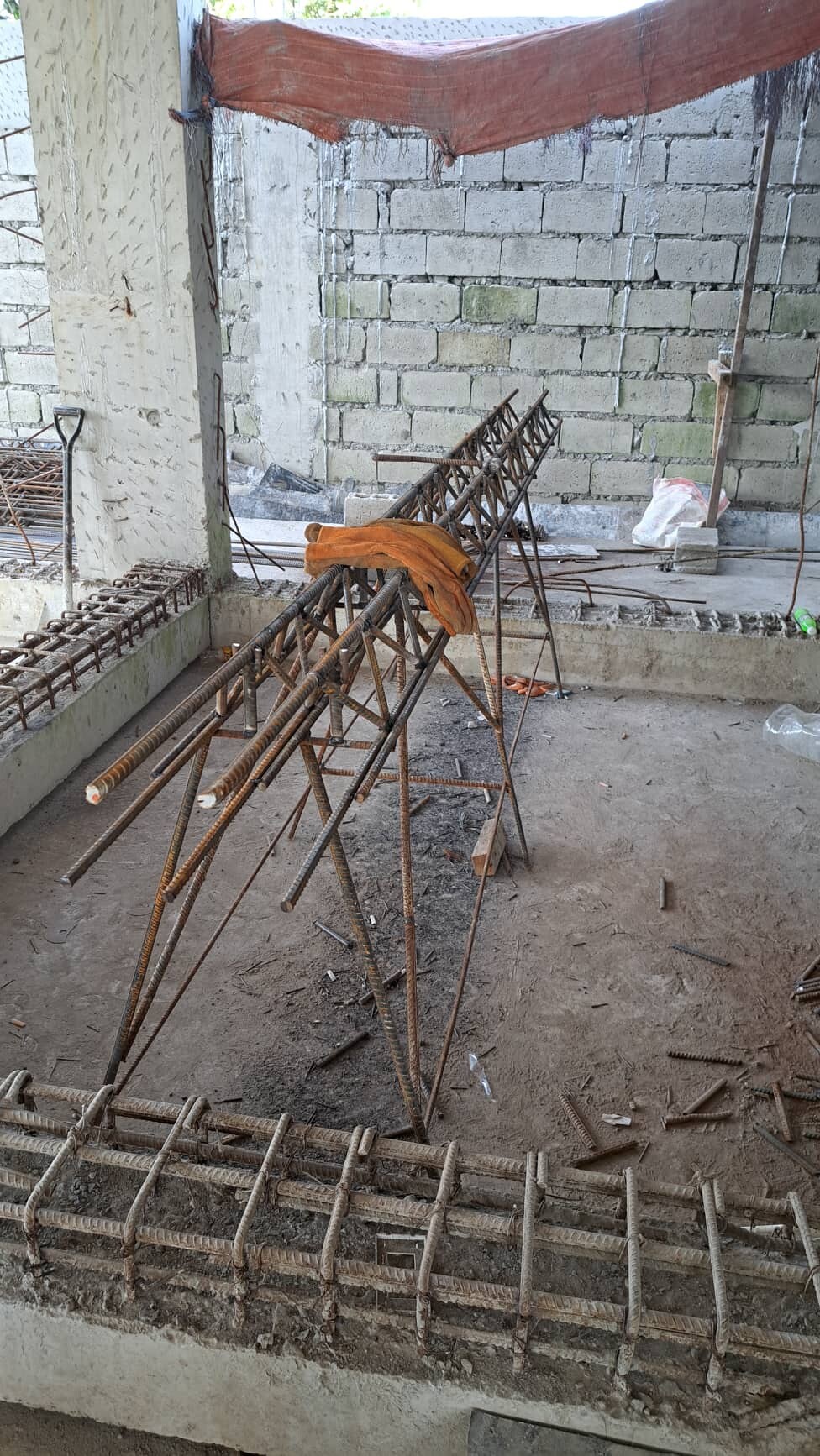

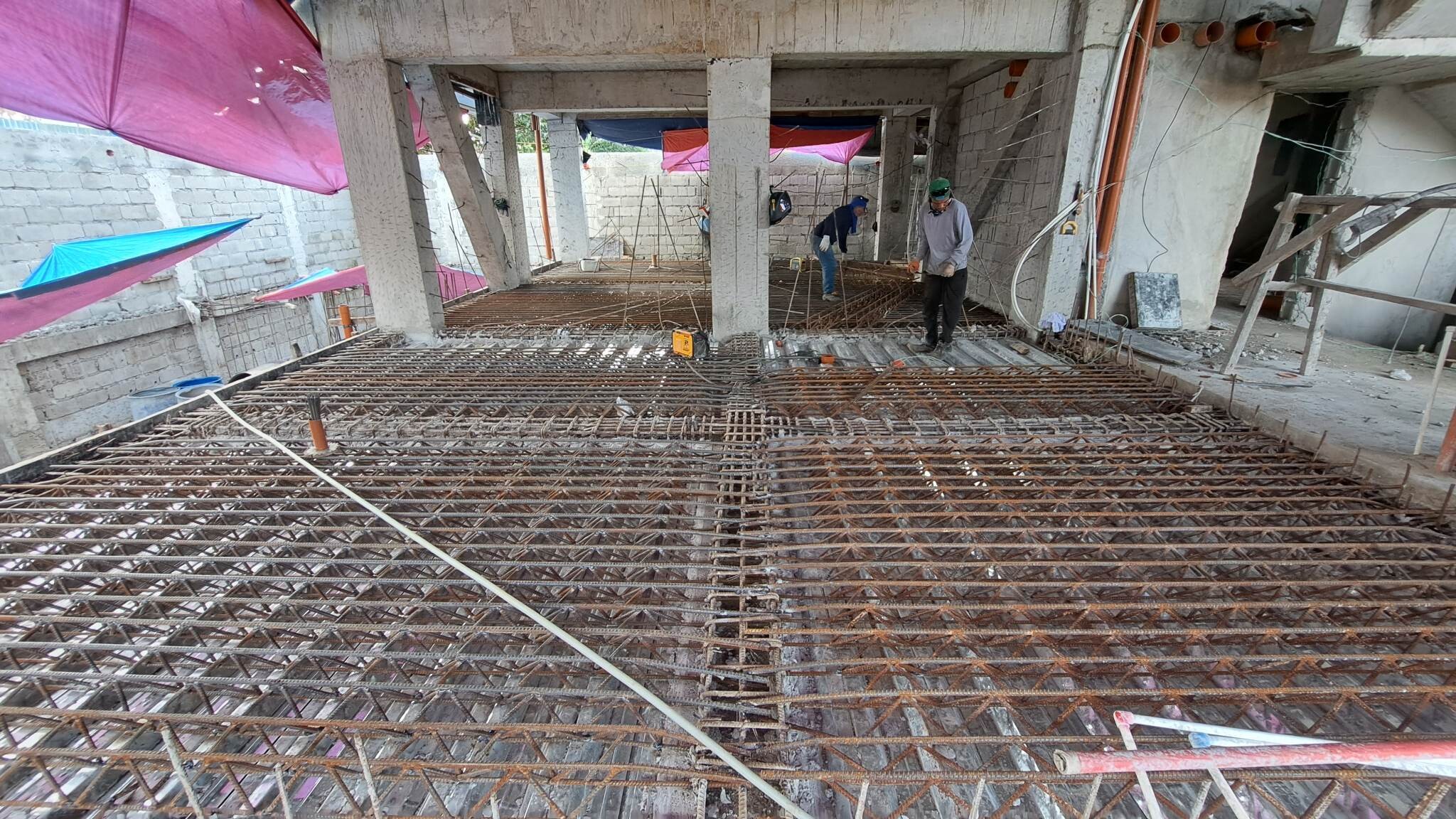

Nu har vi förberett all armeringsjärn i bjälkarna som ska vara fritt svävande 5cm ifrån plattan under, nu ska vi bara göra bågen ovanför som ska hjälpa hålla upp allt tills det torkat ordentligt. (2022-06-04 19:31:57)
Bilden är högupplöst. Klicka i bilden för att zooma.
Nu har vi förberett all armeringsjärn i bjälkarna som ska vara fritt svävande 5cm ifrån plattan under, nu ska vi bara göra bågen ovanför som ska hjälpa hålla upp allt tills det torkat ordentligt. (2022-06-04 19:31:57)




Produkter på bilden:
Isolering

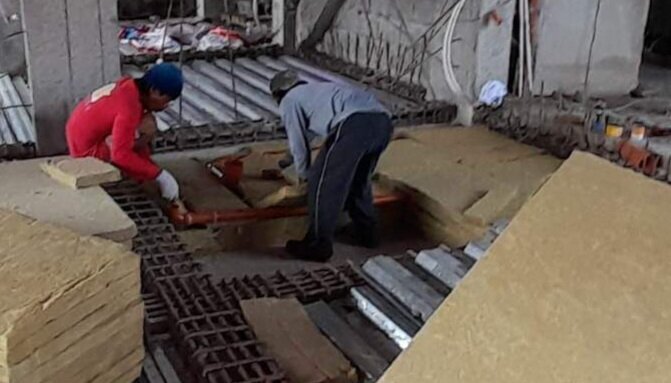

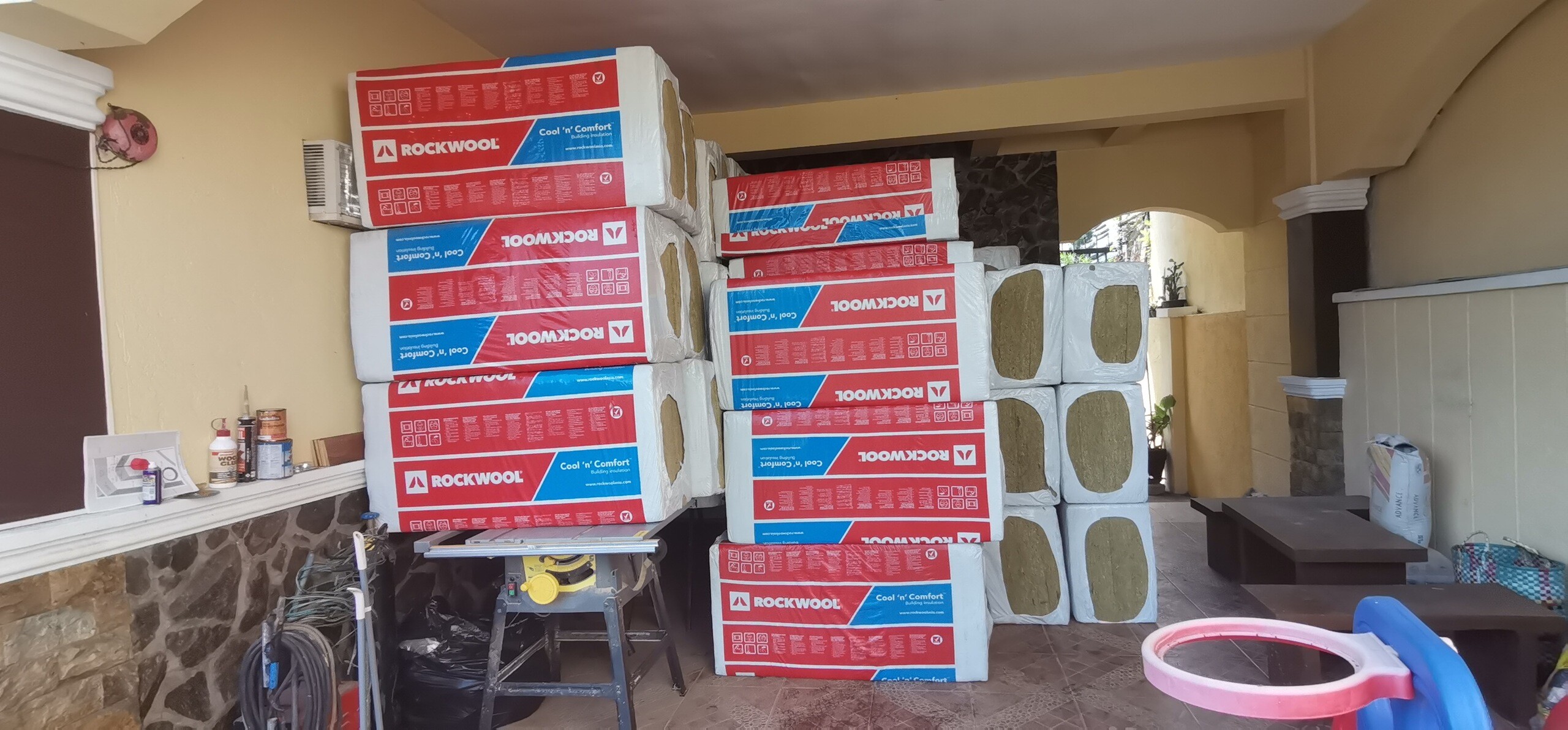

62 balar med 50mm isolering, ska användas mellan bjälklagen/plattorna i taket. (2022-06-04 19:35:48)
Bilden är högupplöst. Klicka i bilden för att zooma.
62 balar med 50mm isolering, ska användas mellan bjälklagen/plattorna i taket. (2022-06-04 19:35:48)




Produkter på bilden:
Operation, luft

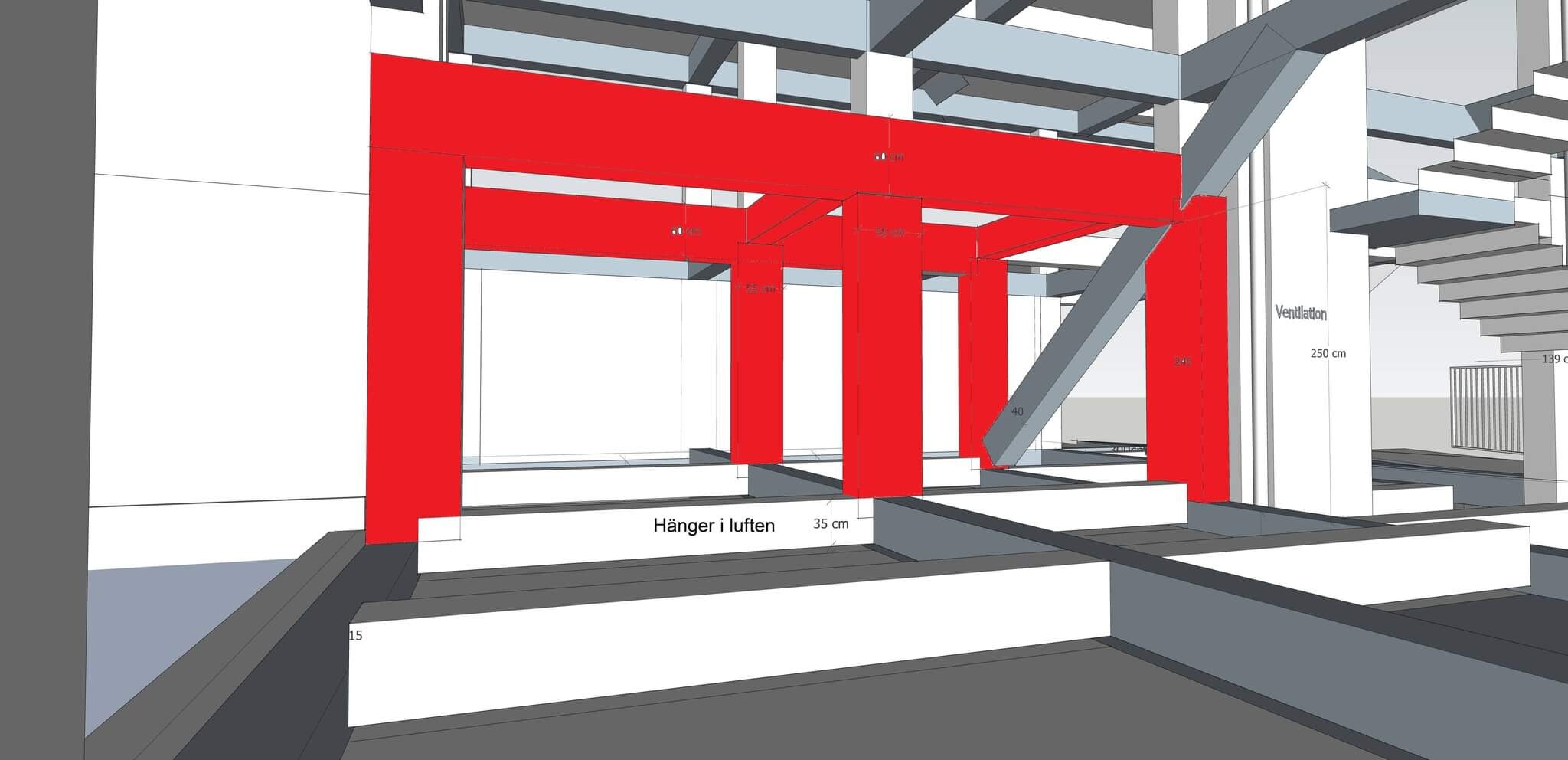

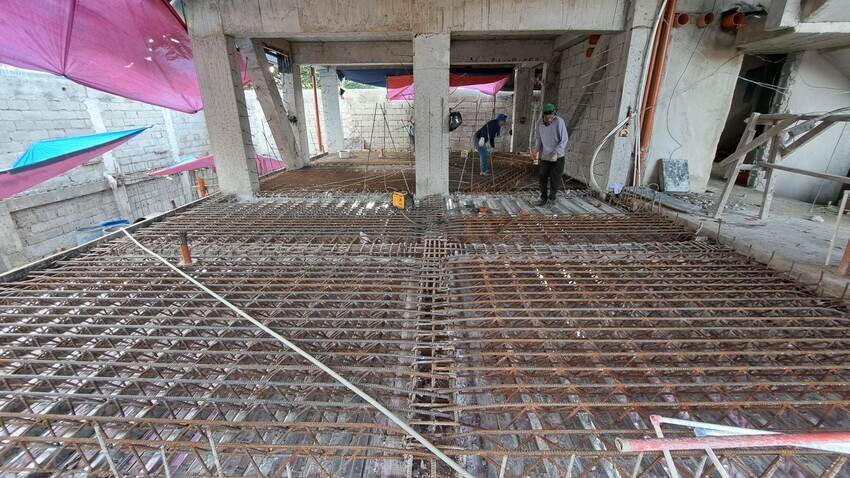

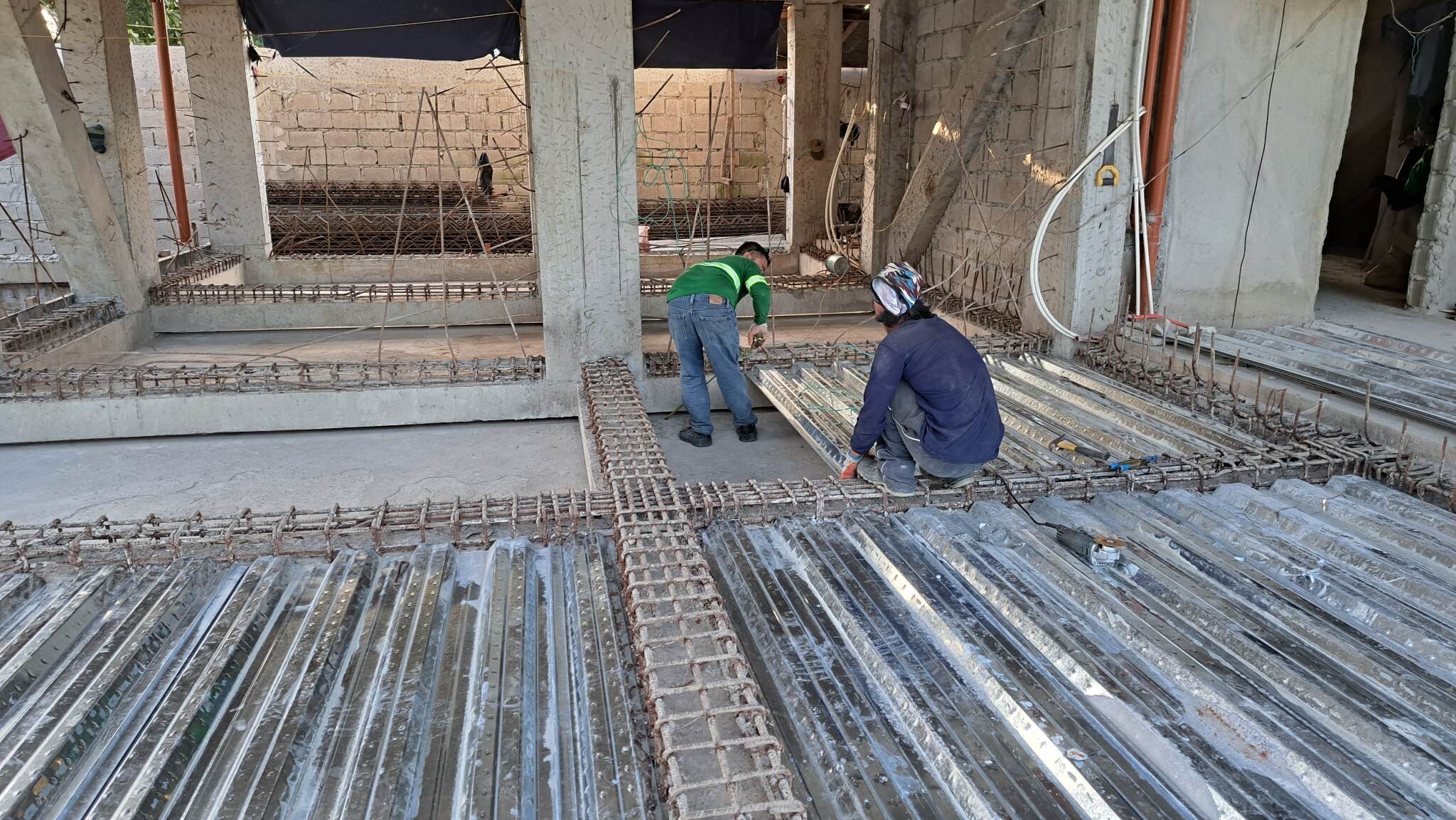

Nu börjar jobbet med att i förväg bygga de pelare och balkar som kommer vara på våningen över bion, eftersom golvet på våningen över ska hänga i luften med 5cm springa ner till bions tak måste extra support göras för att golvet inte ska rasa ner under tiden vi gjuter golvet ovanpå. (2022-06-17 06:50:47)
Bilden är högupplöst. Klicka i bilden för att zooma.
Nu börjar jobbet med att i förväg bygga de pelare och balkar som kommer vara på våningen över bion, eftersom golvet på våningen över ska hänga i luften med 5cm springa ner till bions tak måste extra support göras för att golvet inte ska rasa ner under tiden vi gjuter golvet ovanpå. (2022-06-17 06:50:47)




Produkter på bilden:
