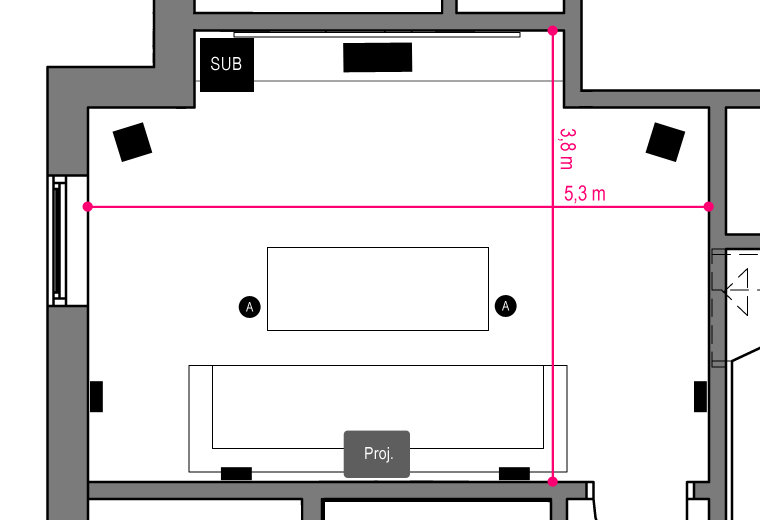

Planlösning v.1
(2018-11-21 12:09:17)

Produkter på bilden:

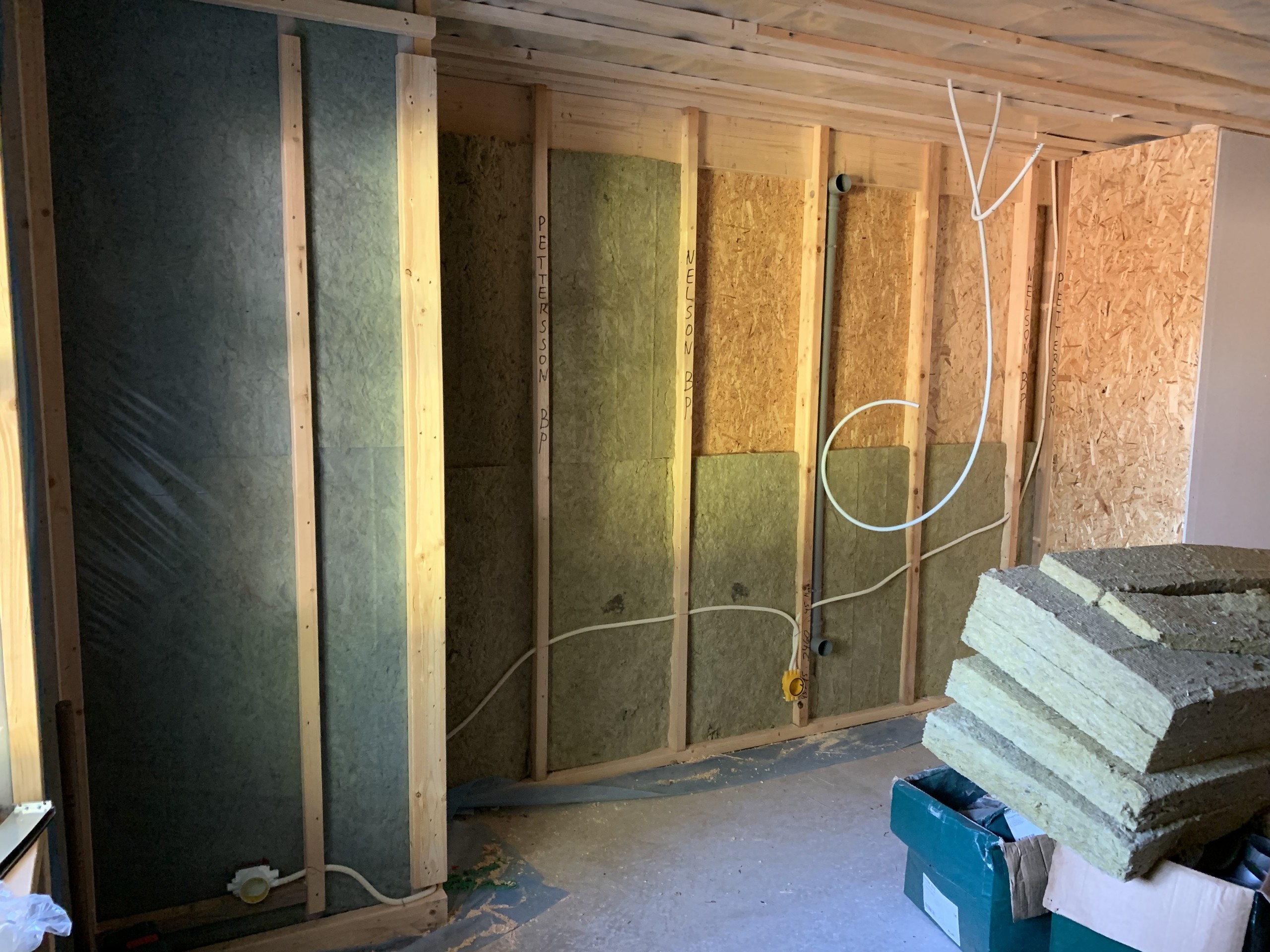

Isolering & kabeldragning
Medan innerväggarna är öppna så passar man naturligtvis på med att dra lite rör inuti väggarna. Körde ett 75mm avloppsrör för att dra HDMI och högtalarkablar upp i dom kommande soffit-lådorna. (2019-09-25 21:06:36) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

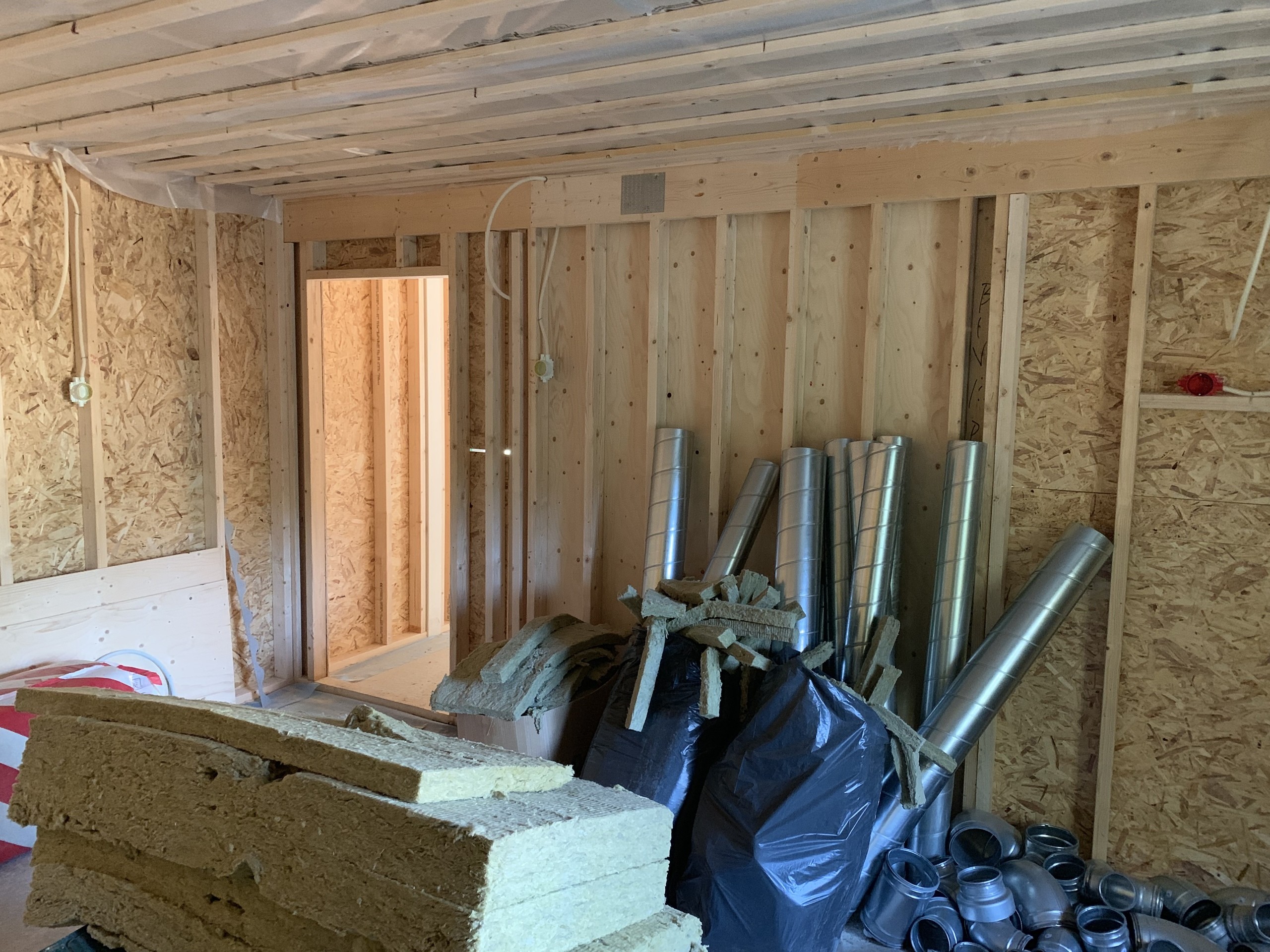

Mer kabeldragning...
Håller på med att hamstra på mig spillbitar av isolering för att fylla soffit-lådorna med. (2019-09-25 21:19:59) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

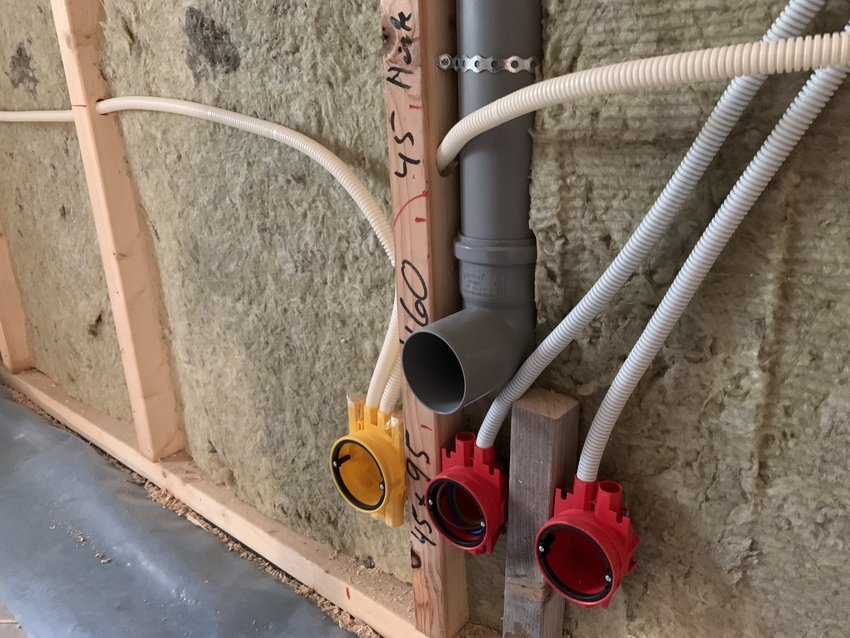

Bakom stärkaren...
(Kompletterad bild) Dom röda är för el(16A) och nätverk. Den gula till front högtalarna. Och avloppsröret är till bak, surround och Atmos-högtalarna som dras i taket. Och även HDMI:n till projektorn, så klart.:) (2019-12-14 16:59:58) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

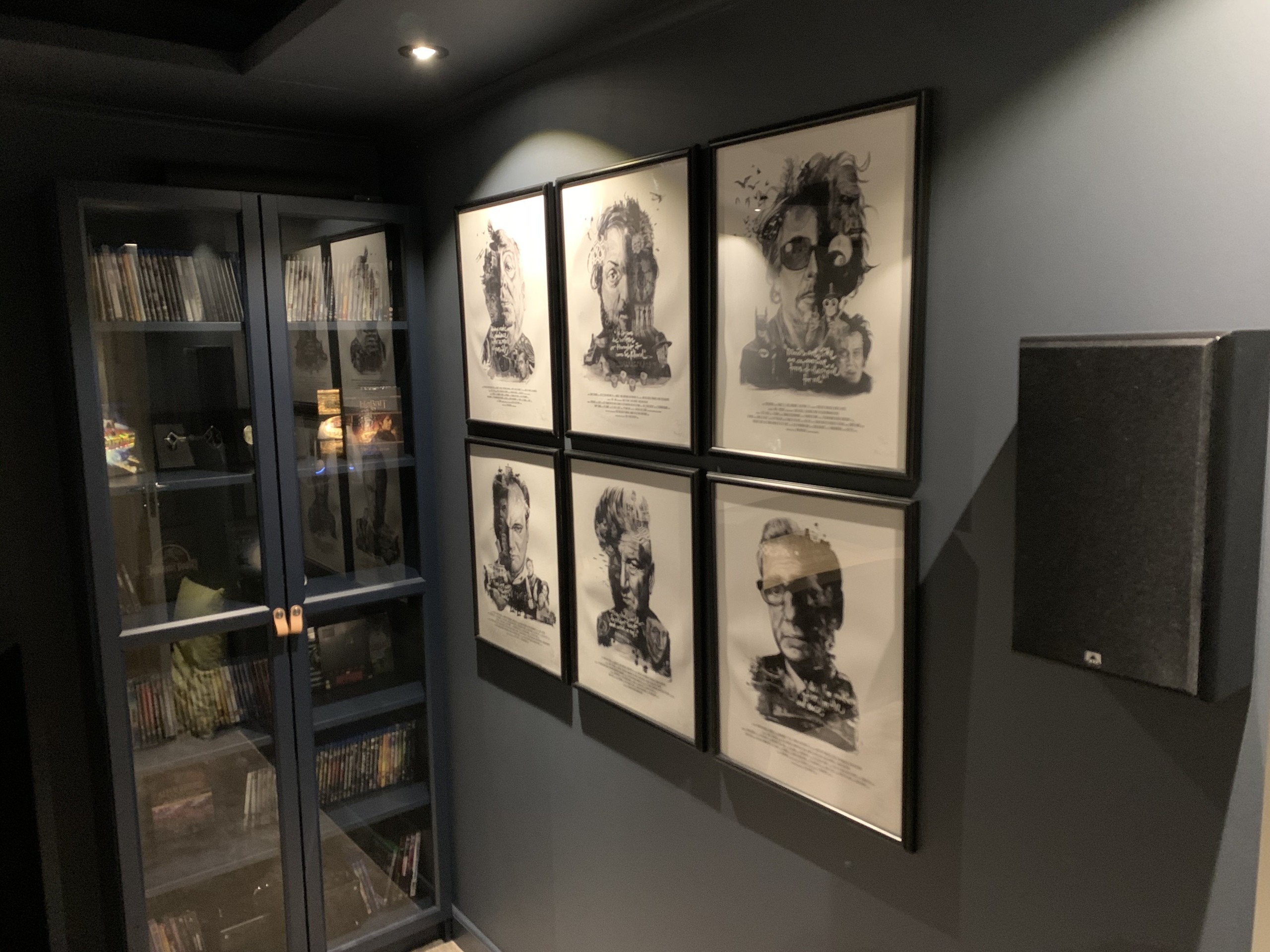

Affischer/Posters
Har kommit över 6 st posters av kända regissörer som kommer pryda väggarna när väl allt är klart. (2019-09-25 22:14:52) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

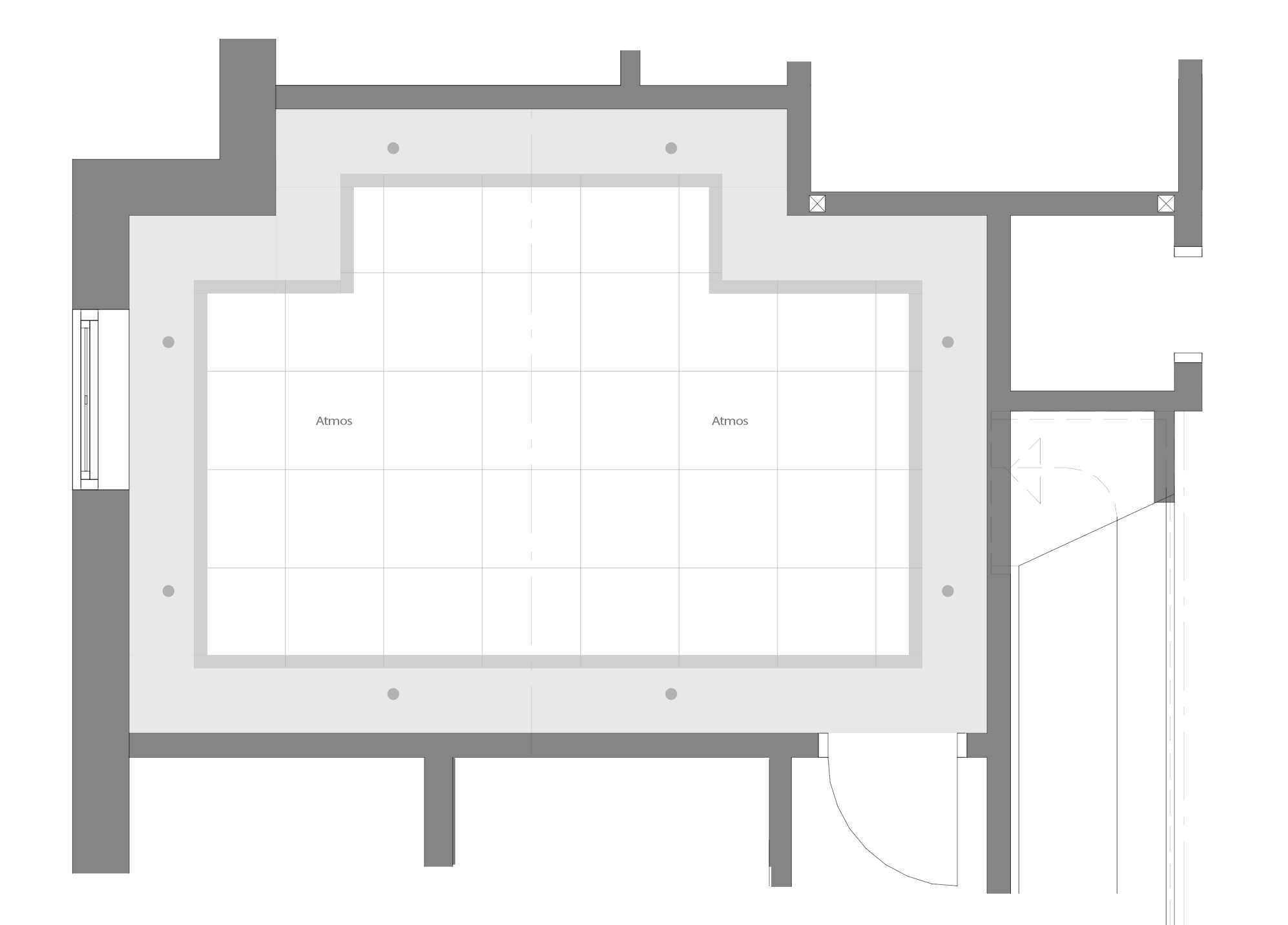

Planering av soffits och Ecophon-taket
Har ritat upp ljuslådorna i taket och även hur jag vill att det sänkta Ecophon-taket ska läggas för att det ska bli så lite spill som möjligt samt att det blir bra placering av atmoshögtalarna. (2019-09-26 19:55:06) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

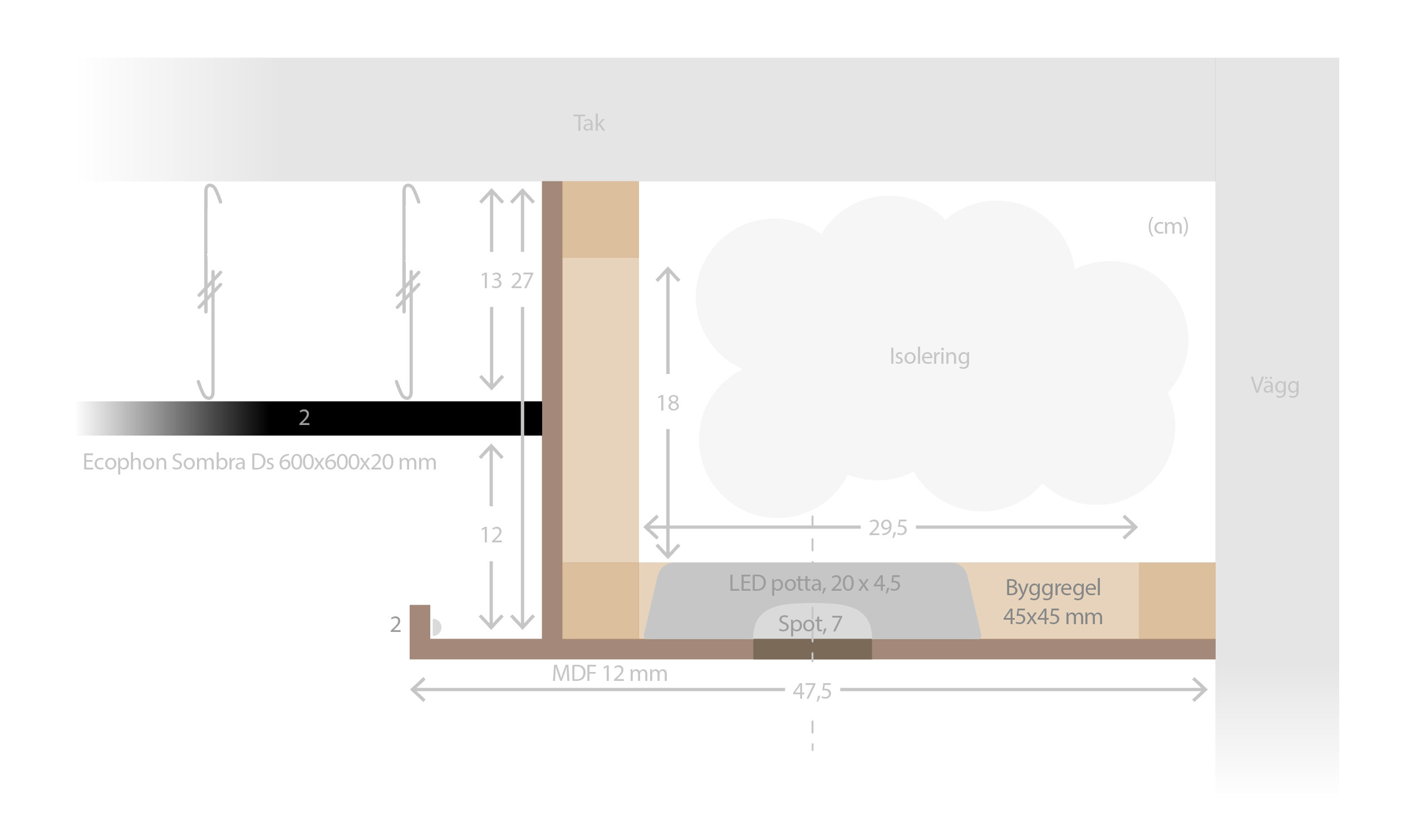

Profilritning av soffits/ljuslådor
Har letat med ljus och lykta efter bra ritningar på hur man bygger dessa men utan något vidare resultat. Så då får man helt enkelt börja från scratch.Utmaningen ligger i att jag vill ha spotar centrerade underifrån. Men genom att använda vanliga byggreglar på 45x45mm så tror jag att det blir en ganska lagom storlek. Tror och hoppas att det kommer bli tillräckligt stumt. Edit: Byggde lådorna exakt efter denna ritningen med det lilla undantaget att ”läppen” vid LED-listen blev 3 cm istället för två. (2019-09-26 19:58:59) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

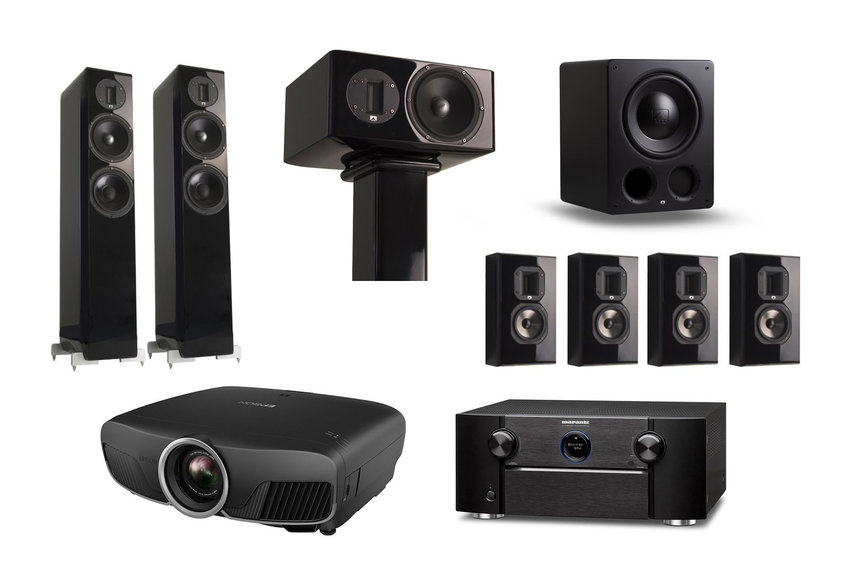

Den tänkta elektroniken
(2019-09-26 22:55:17) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

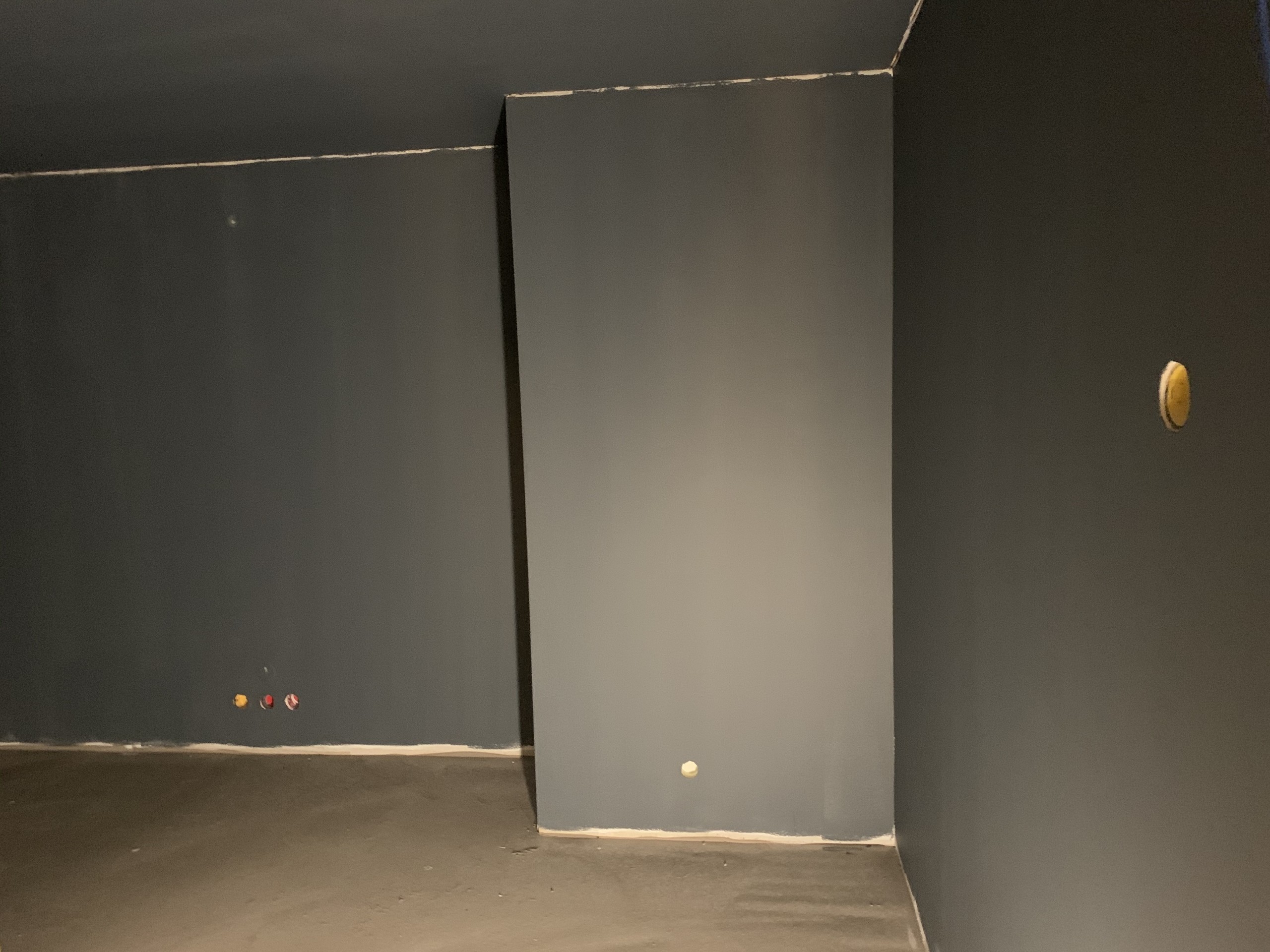

Väggarna börjar ta form
Det har hänt lite sedan sist, så här kommen en liten update. Väggarna är nu isolerade och igenlagda med OSB och gips. På denna bilden är även första lagret med färg lagt.
(2019-12-02 10:30:34) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

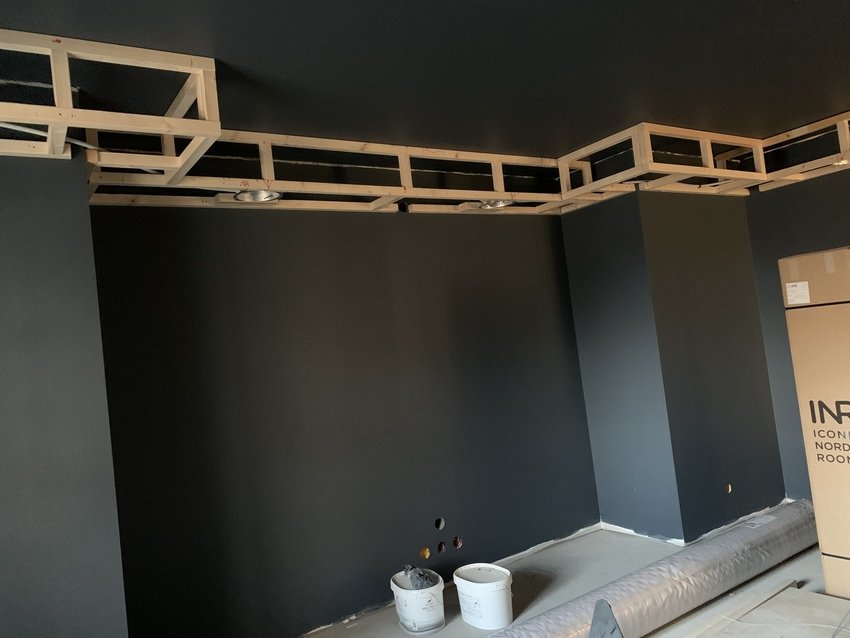

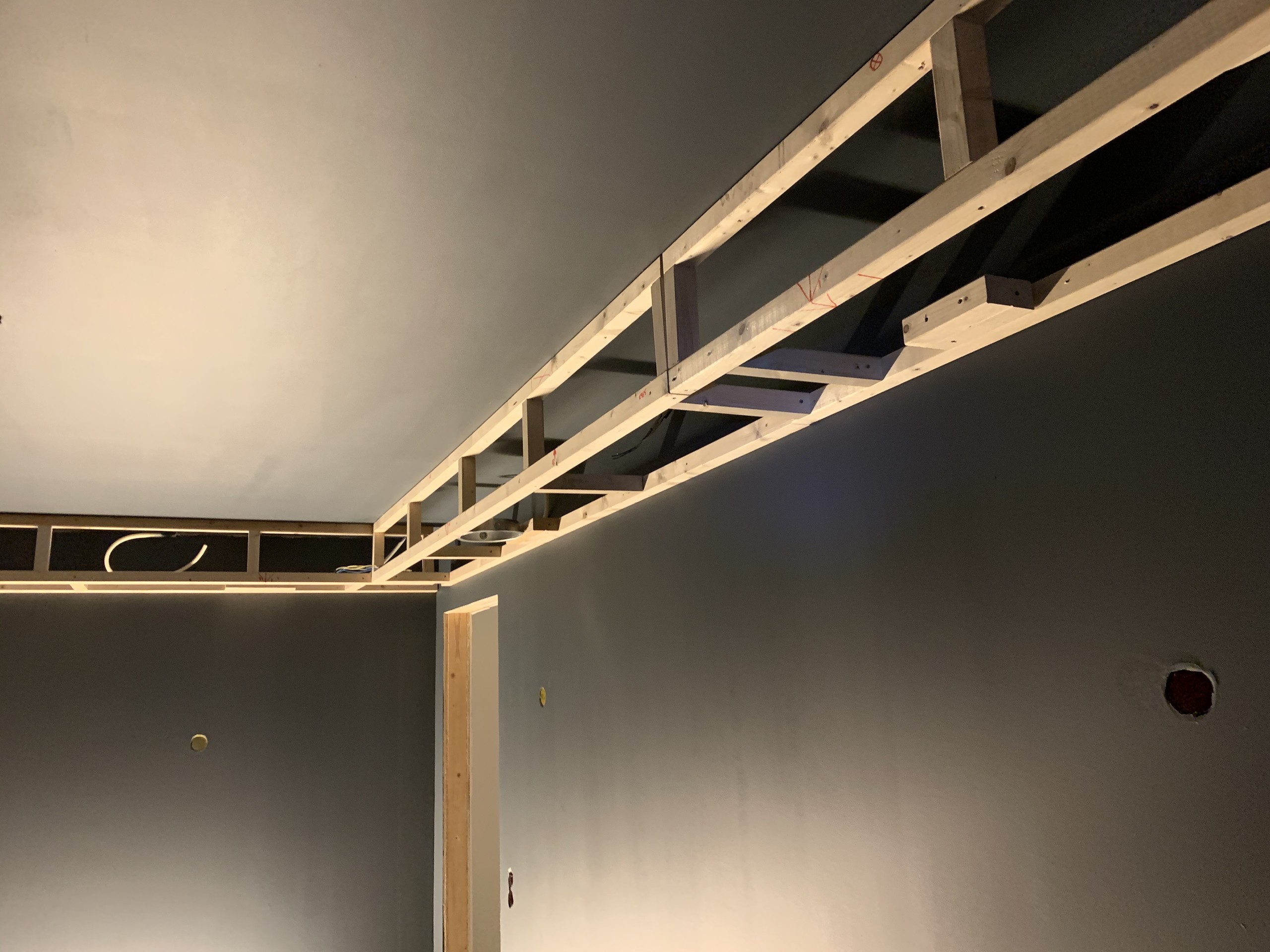

Uppregling
Har påbörjat uppreglingen av ljuslådorna/soffitsen. Börjar med att sätta väggregeln och därefter regla upp dom lodräta delarna i sektioner på marken för att sedan skruva upp dessa i taket. Därefter är tanken att sammankoppla båda delarna med tvärgående reglar som kommer ligga i underkant på lådorna. (2019-12-02 10:31:51) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Soffits
Här är resultatet. Har markerat ut var spottarna ska komma och förberett så att elektrikern kan komma och sätta sätta dit ”pottorna” och dra elen emellan dom. Därefter är det dags att klä in allt i MDF och börja spackla samt slipa. (2019-12-02 10:32:23) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Skelett
Spottar och rör ovanför duken. (2019-12-14 17:14:33) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

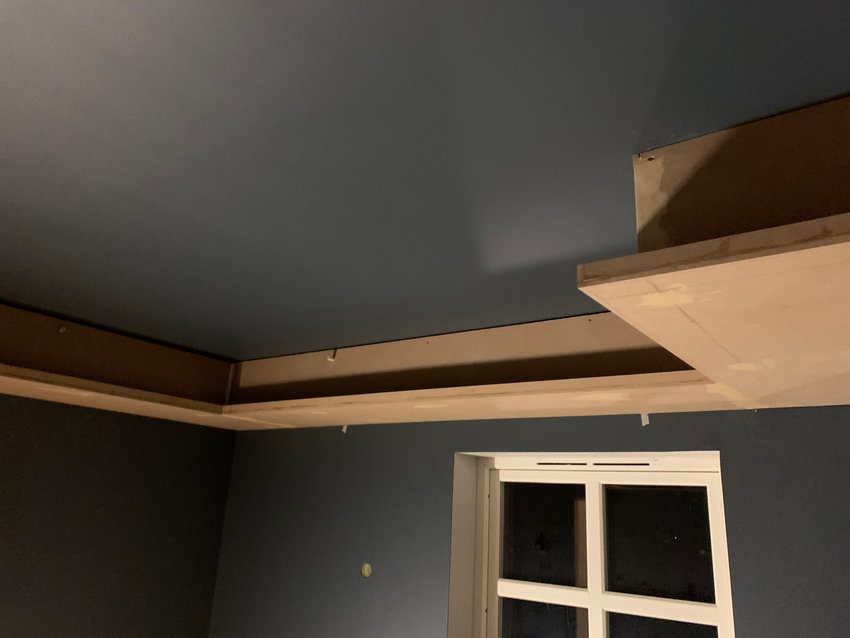

MDF på plats
Har nu klätt in skelettet med MDF och har spacklat kanter och skruvhål samt påbörjat slipning. Sen dags för grundning och färg och därefter håltagning till spottarna. Kommer för övrigt sätta en taklist under lådorna som även den kommer att målas in i samma blåa färg. (2019-12-12 11:03:18) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

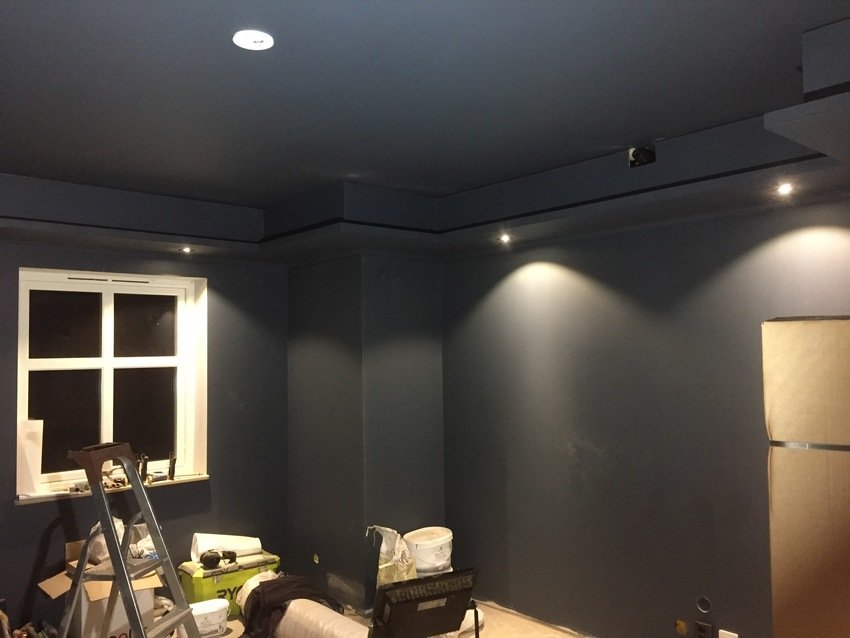

Spottar och färg!
Elektrikern installerade spottarna idag och sambon målade lådorna medans jag var på jobbet. Vilken skillnad det blir när det blir när den riktiga belysningen kommer på! Näst på tur att få färg är fönstersmyg, fönsterbräda och socklarna. Sedan ska mattan in och Ecophon-taket sättas. (2019-12-13 21:55:42) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Den tänkta färgkombon
Tror det blir snyggt med all svart elektronik och det svarta undertaket. (2019-12-14 17:08:39) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

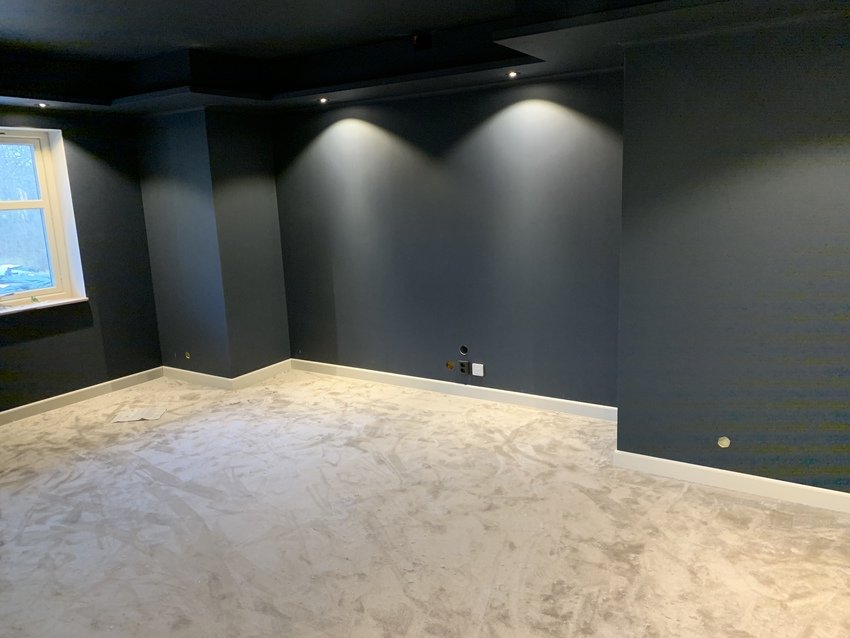

Matta!
Mattan inlagd, golvsockeln ska så klart inte vara vit och kommer målas in inom kort. 😬 (2019-12-15 20:17:04) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

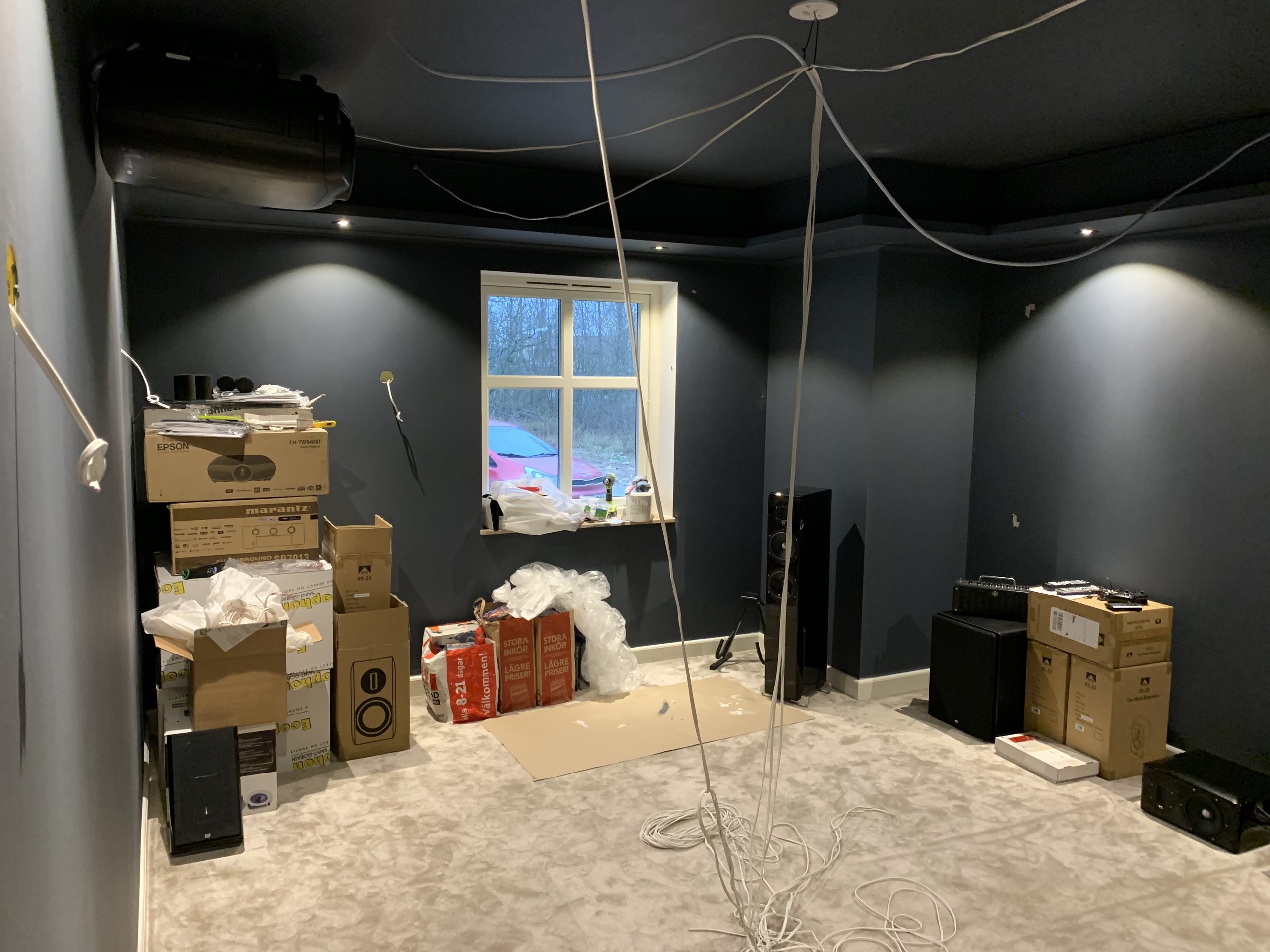

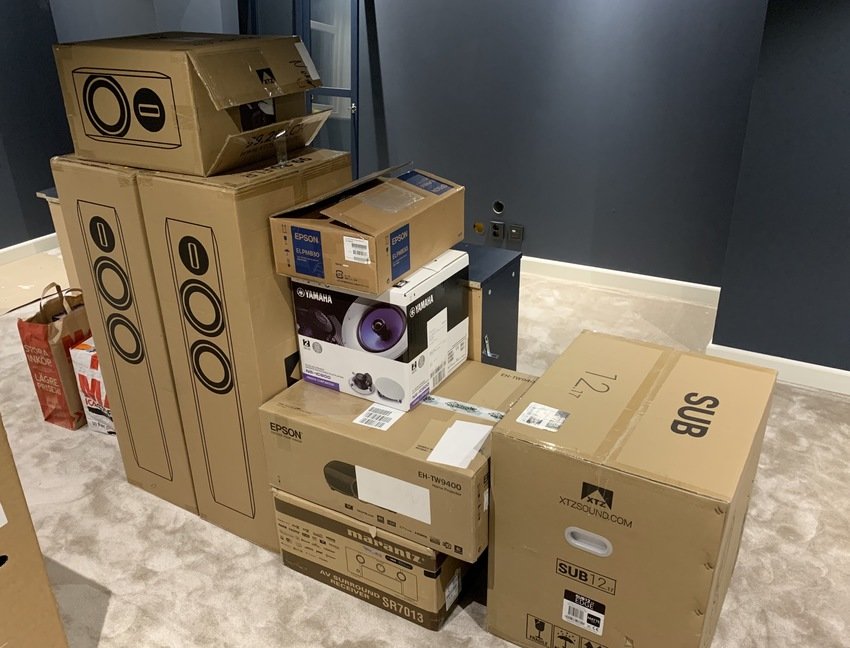

Moving day...
Då var sakerna på plats. Fortfarande lite målning som återstår så får hålla mig ett par dagar till innan jag får packa upp allt. Dom vita takhögtalarna ska för övrigt lackas antracit. (2019-12-20 20:11:26) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

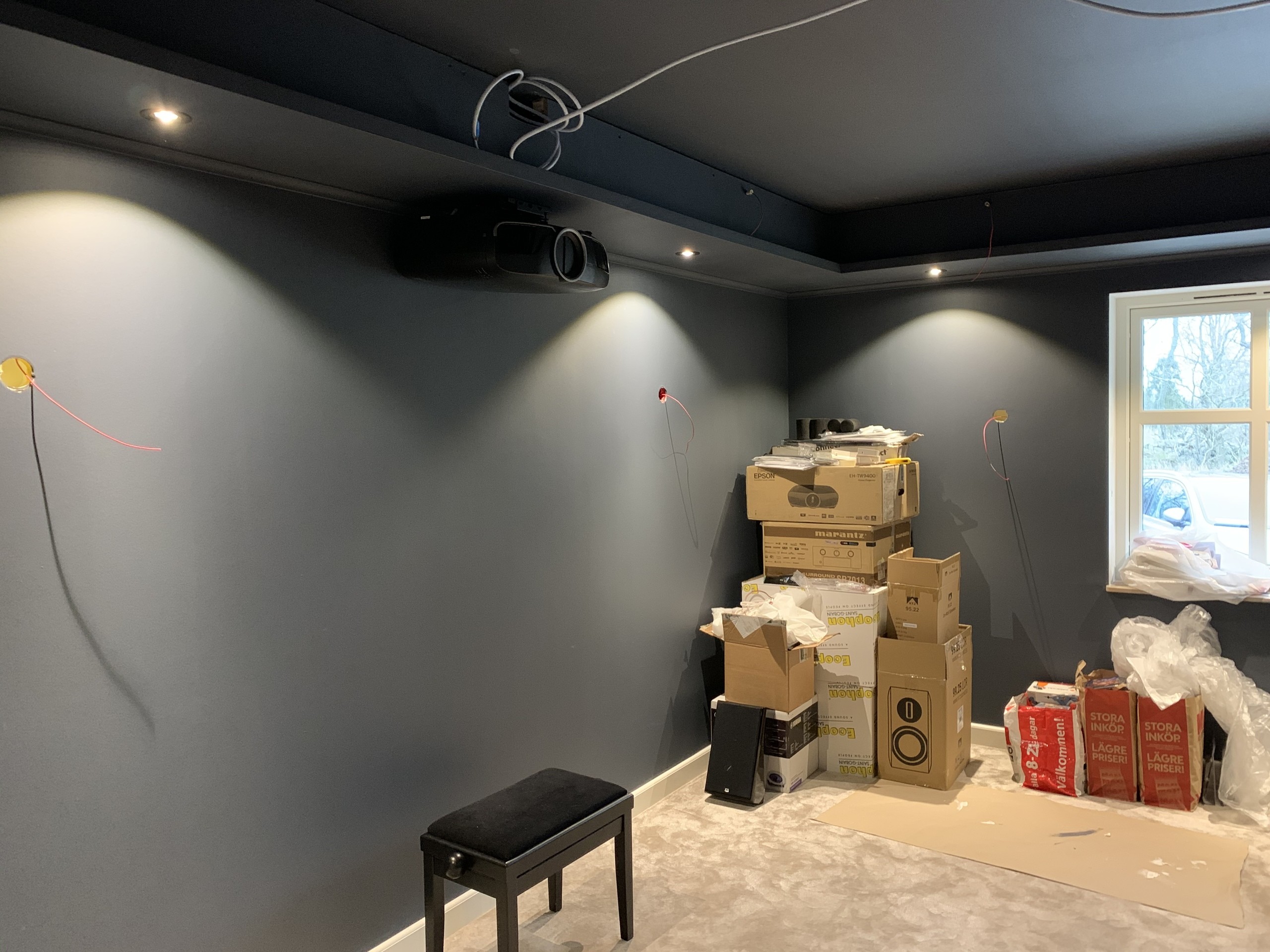

Projektorn på plats...
...och en rekorderlig fåtölj. 😁 (2019-12-30 11:18:06) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:  Epson EH-TW9400,  Epson ELP-MB30

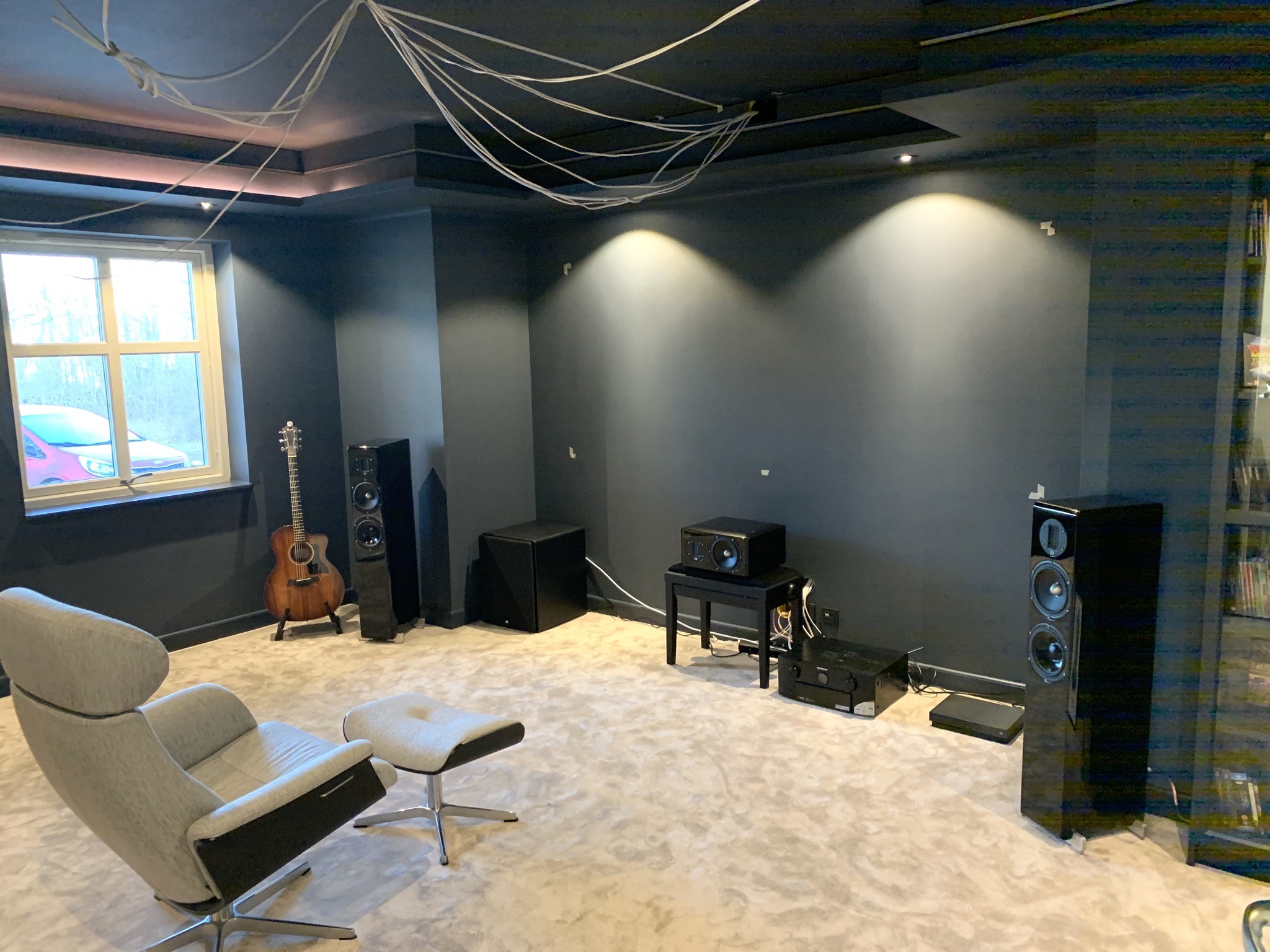

Kabeldragning på gång
Har även provkört projektorn mot den blåa väggen och jag blev förvånad över hur bra bilden blev redan då. Ser fram emot att 2.35:1-duken ska levereras. 😬 (2019-12-30 15:15:45) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:  Epson EH-TW9400,  Epson ELP-MB30,  XTZ 95.22,  XTZ 99.25 LCR,  XTZ 99.36 FLR,  XTZ SUB 12.17 Edge

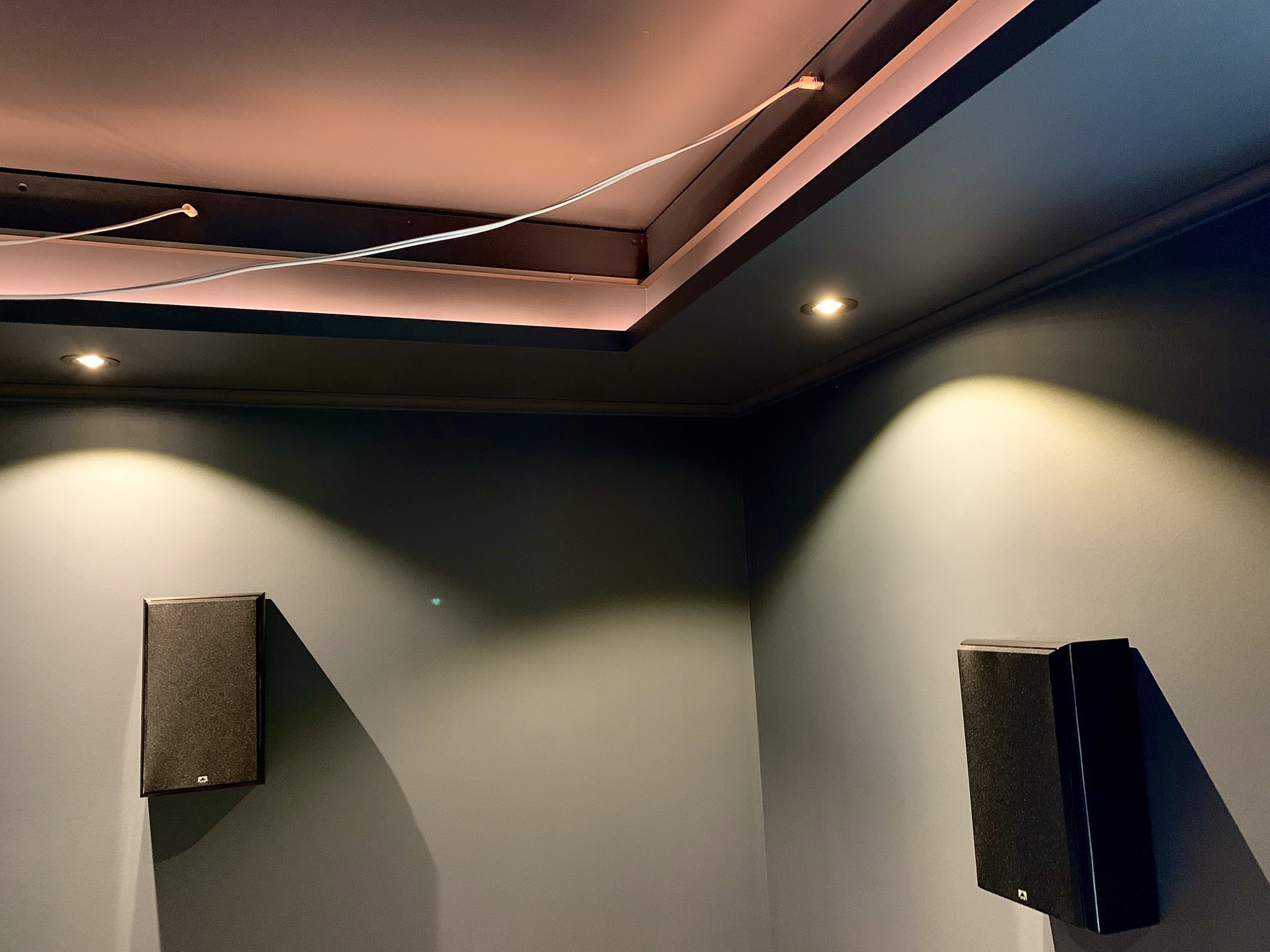

Let there be light!
Har skruvat börjat att skruva upp undertaket och kunde inte hålla mig från att lägga dit en LED-list för att se hur det ser ut. Med lite dimning och andra färger så kommer det funka fint tror jag. Här ser man även bak och surroundhögtalarna monterade. 😊 (2020-01-02 13:46:15) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:  XTZ 95.22

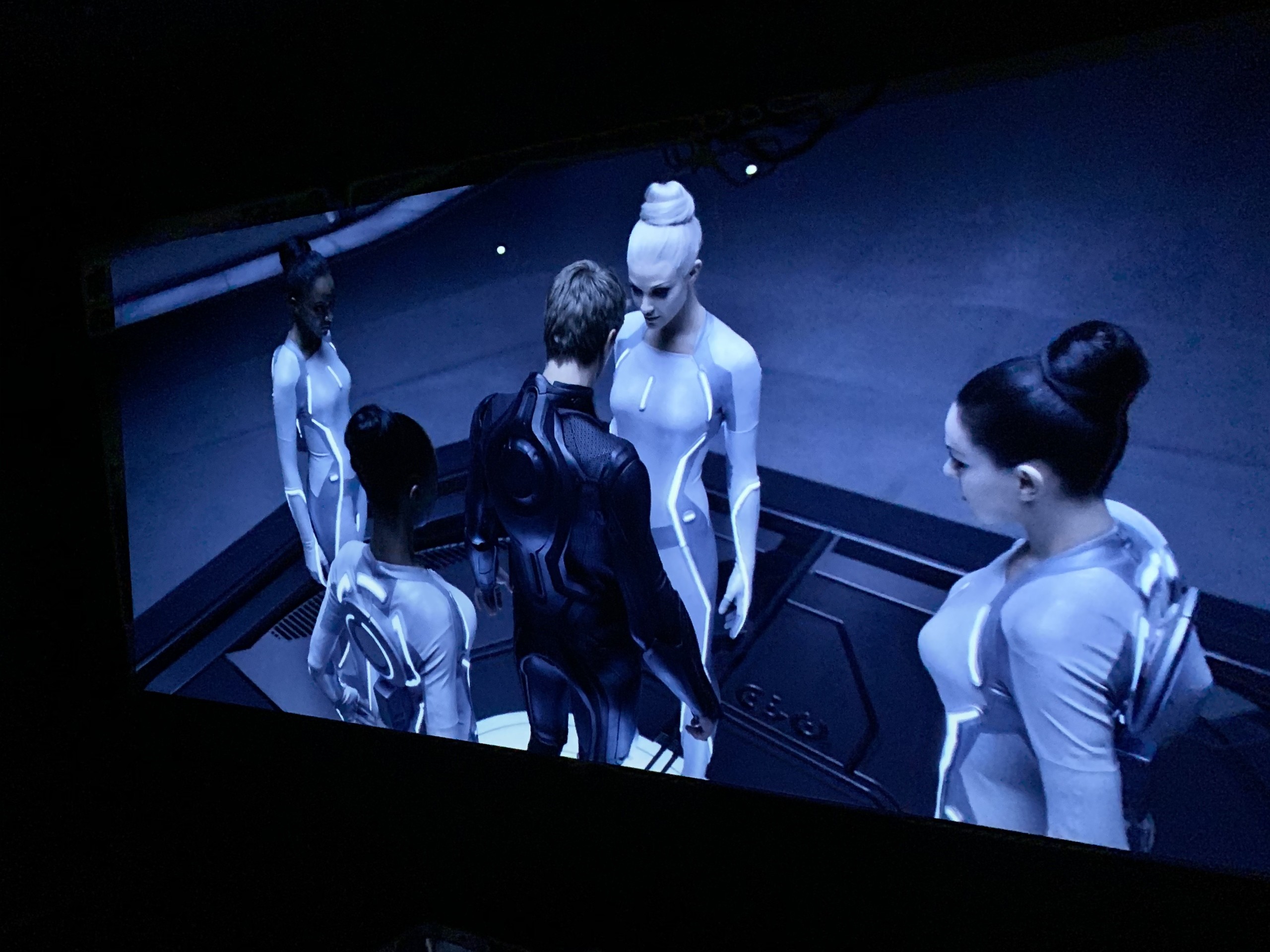

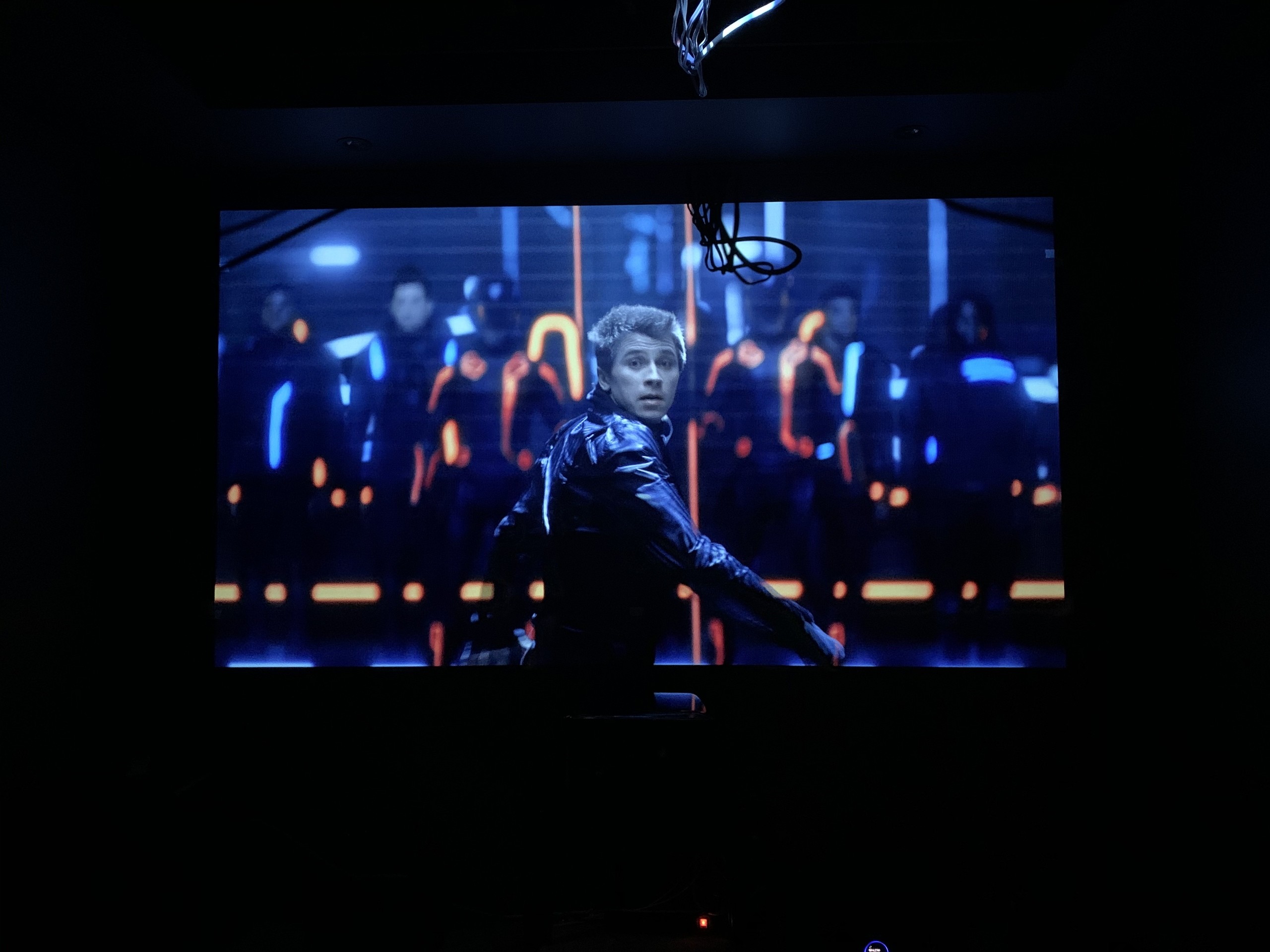

Bild mot vägg
I väntan på att duken ska dyka upp så har jag provat att skjuta bilden direkt mot den blåa väggen. Och som tidigare nämnt tycker jag att resultatet är förvånansvärt bra redan nu. Nedan följer lite bilder från dagens tester. Tron är ju än rätt ”blå” film så den är nog extra tacksam att testa med. Lite kablar och skit hänger fortfarande i taket i väntan på att undertaket ska komma upp, men det får man ta. 😁 (2020-01-03 00:36:28) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:  Epson EH-TW9400

(2020-01-03 00:45:55) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:  Epson EH-TW9400

(2020-01-03 00:46:42) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:  Epson EH-TW9400

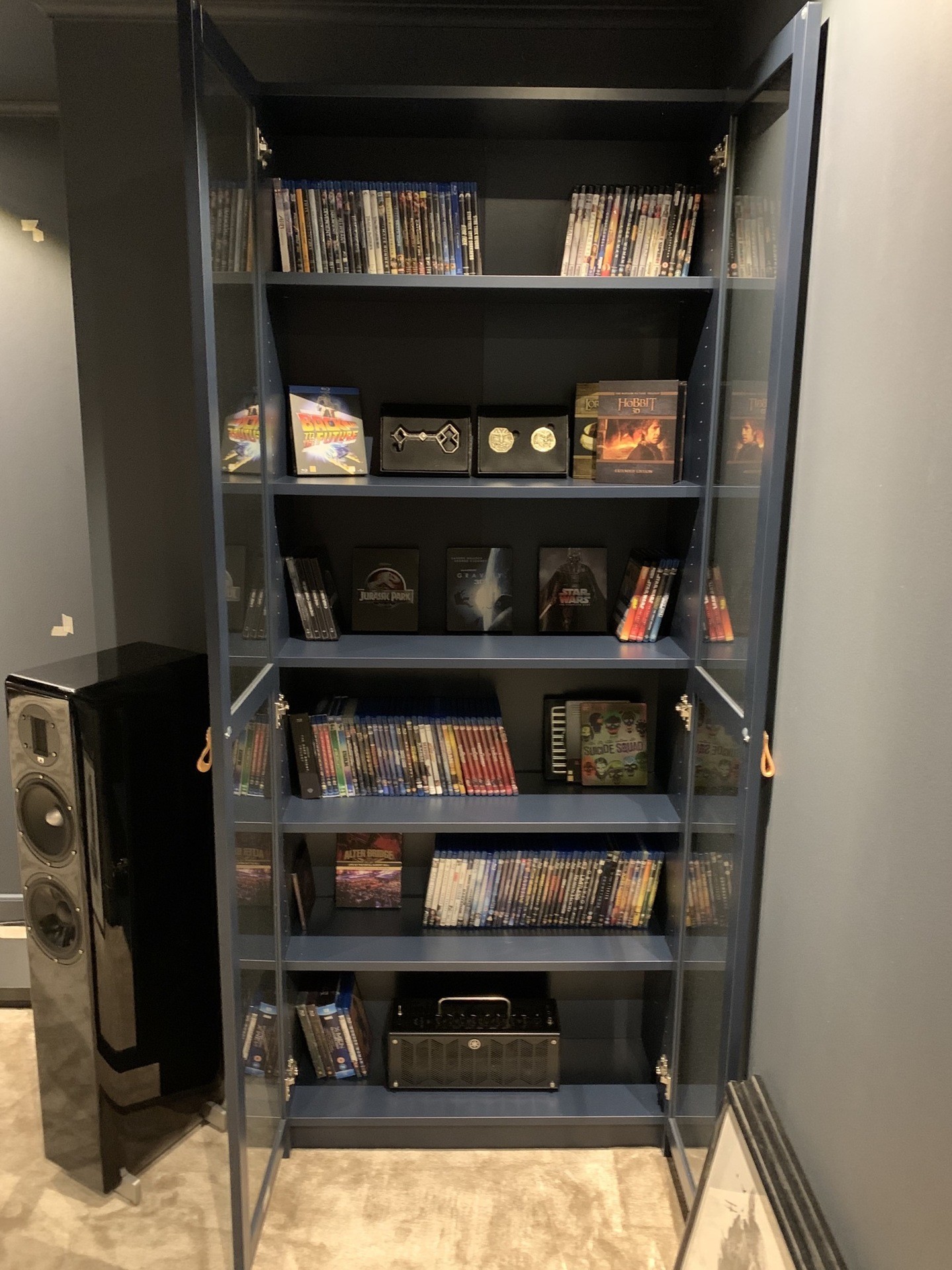

Movies!
Har dammat av gamla Billy och fyllt den med alla filmer som legat nerpackade. (2020-01-03 16:06:58) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:  XTZ 99.36 FLR

I väntas tider...
Medans jag inväntar dom tänkta möblerna och tid/ork att färdigställa undertaket samt byggandet av mediamöblerna så går faktiskt rummet att smyganvända när resten av familjen sover. 😊

Det jag ska bygga är en sk. ”floating shelf” i hela inbuktningen där duken kommer att sitta. Vill att den ska vara eller se utbakning betsat trä, men har inte bestämt mig än med vad jag ska klä in den med. Har gjort en skalenlig skiss på hur jag tänkt mig denna, ska se om jag inte kan hitta den. (2020-01-04 14:01:07) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:  Marantz SR7013,  XTZ 99.25 LCR,  XTZ 99.36 FLR,  XTZ SUB 12.17 Edge

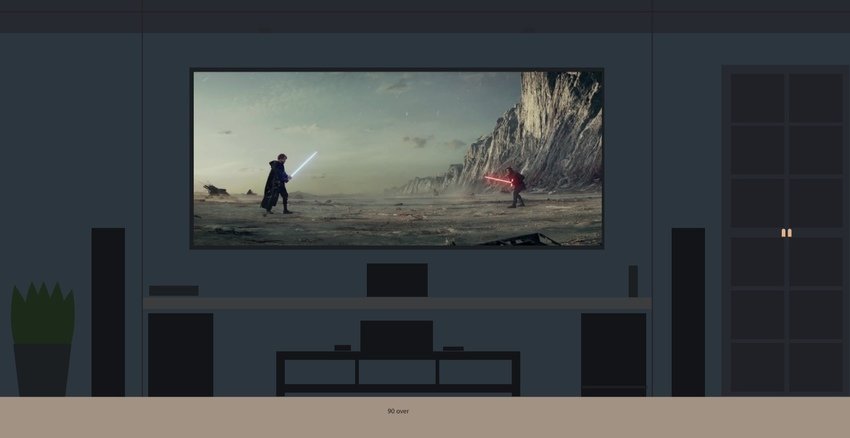

Hittade skissen...
Sett rakt framifrån så sitter duken(Grandview Edge 106” 2.35:1) ca. 90 cm från golvet. Därunder vilar centern på en platsbyggd hylla. Och under den står förstärkaren på en IKEA Lack möbel med avkapade ben så att förstärkaren får tillräckligt med luft över sig. Subben står till vänster och till höger tänkte jag bygga ett skåp i MDF med samma mått som subben där jag kan gömma lite kablar, handkontroller och 3D-glasögon. (2020-01-04 14:37:09) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Undertaket satt!
Efter mycket om och men så sitter nu undertaket på plats. Gjorde lite fel först så fick göra om, men skam den som ger sig. Körde för övrigt Ecophon Focus DS med dolt bärverk, och jag inte nämnt det tidigare. 😊 (2020-01-12 21:21:47) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:  Marantz SR7013,  XTZ 99.25 LCR,  XTZ SUB 12.17 Edge

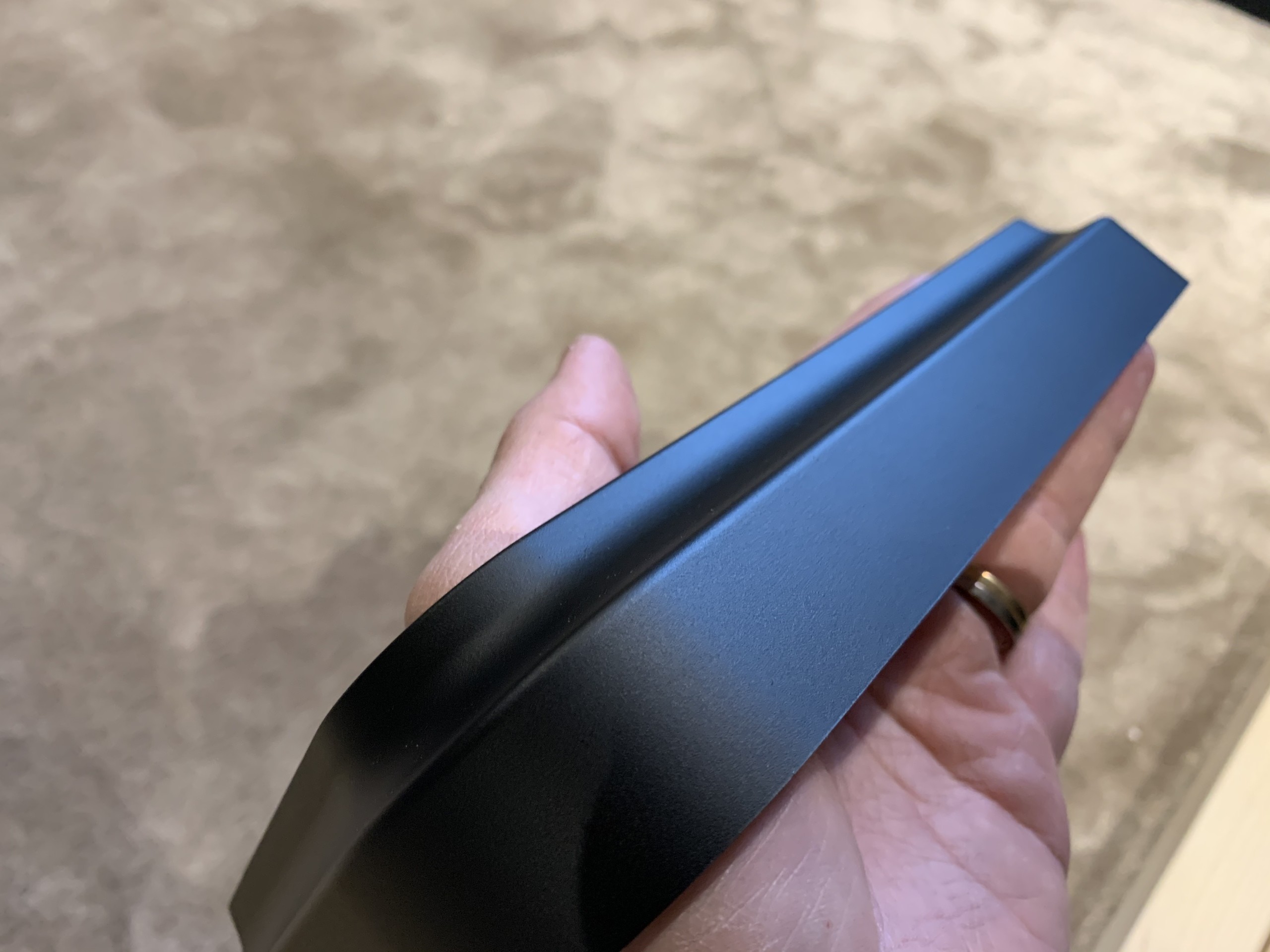

Lackat & klart
Har nu lackat mina infällda Atmos-högtalare samt det vita plasthöljet som följer med Epsons projektorfäste ELP-MB30. Köpte den billigaste sprayfärgen jag hittade online och följde en tutorial på YouTube och... jag är faktiskt lite förbluffad över hur bra resultatet blev! Enligt mitt tycke i alla fall. 😁

Än så länge är allt bara primat, köpte även antracit som jag tänkte ha som finish men jag tror faktiskt att jag skiter i det.😬

Primerfärgen: https://www.skapamer.se/matiere-primer-400ml
YouTube-klippet: https://youtu.be/iuWKr3vdL8c

Hade för övrigt inget jag kunde rotera sakerna på, som i klippet. Så jag la lite papp på marken och hoppade runt själv. 😁

Ska se om jag även kan foto högtalarna när det är lite ljusare. (2020-01-23 21:03:18) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:  Epson ELP-MB30

Welcome to the dark side...
Eftersom XTZ inte lanserat deras inbyggnadshögtalare än så tipsade dom om ett par Yamaha-högtalare som låter bra ihop med deras 99-serie. Så dessa inhandlades. Men eftersom dom är vita så var jag tvungen att lacka dom på egen hand. Började med det magnetiska gallret, men eftersom man det vita partierna av högtalaren syntes igenom fick dessa också sig ett par lager primer. (2020-01-25 10:06:56) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:  Yamaha NS-IC800 (st)

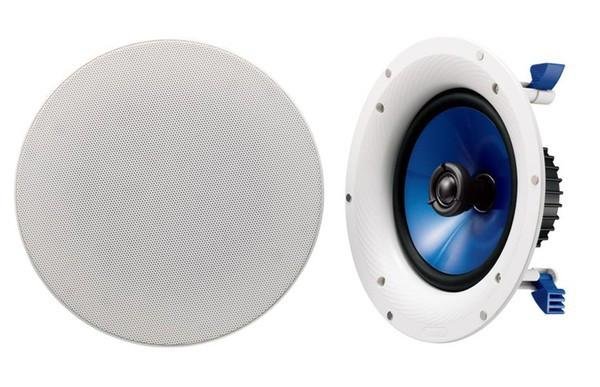

Original
Så här ser dom ut när man köper dom... (2020-01-25 10:14:51)

Produkter på bilden:  Yamaha NS-IC800 (st)

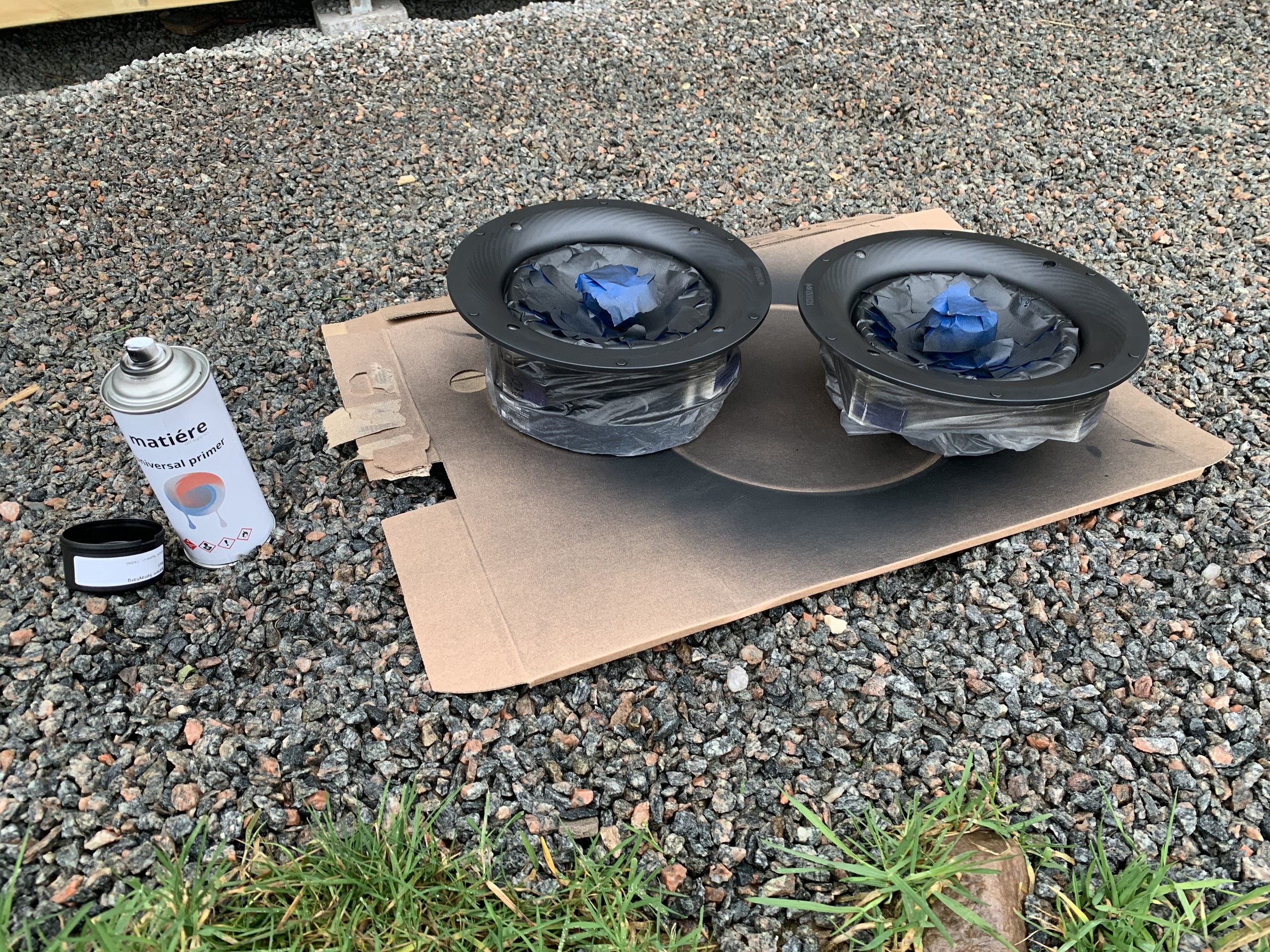

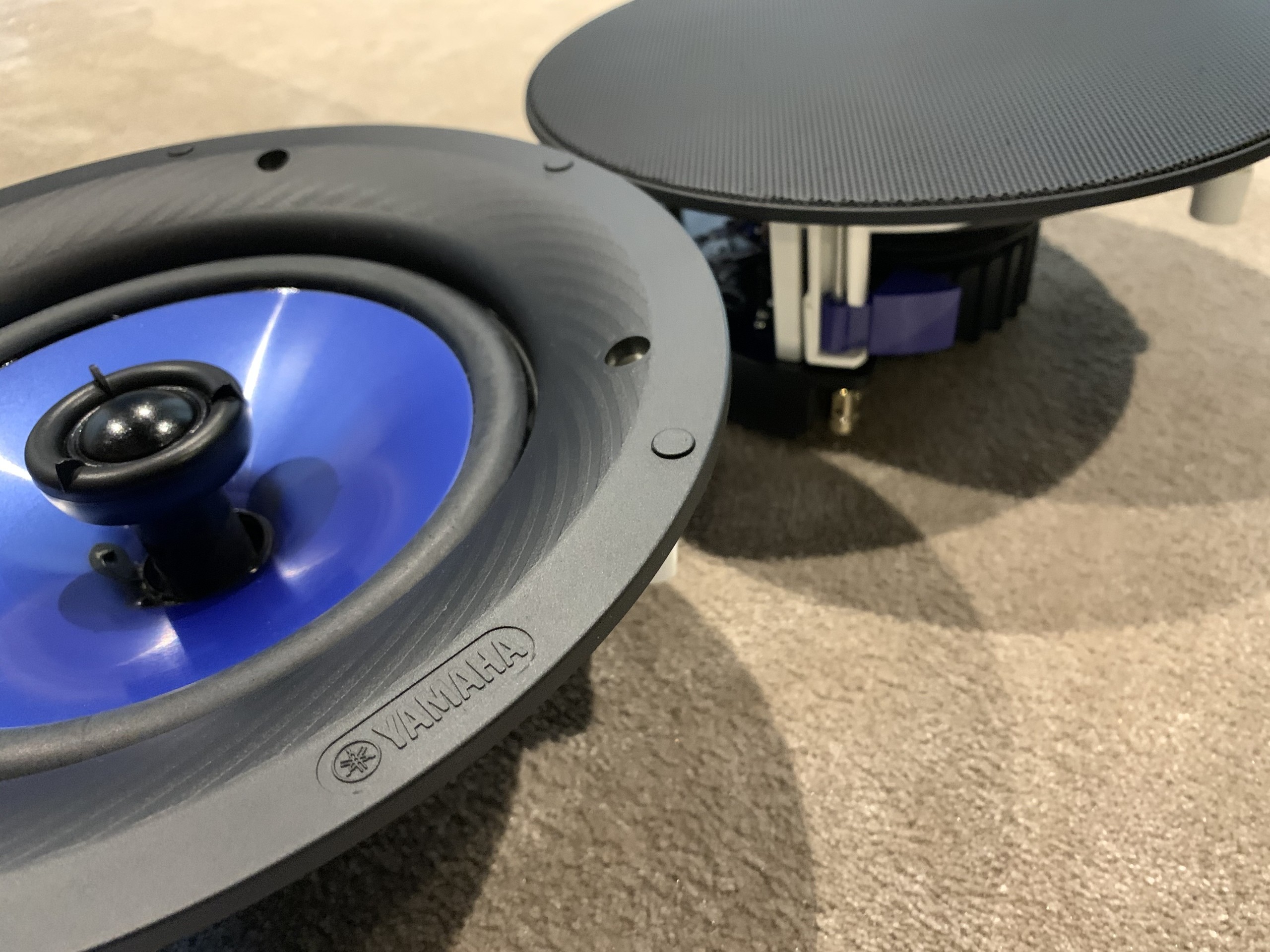

Lackade
...och så här blev dom efter några lager primer.

Var för övrigt lite svårt att maska och lacka längst in i ”vecket” där lite vitt skiner igenom, men det försvinner helt och hållet när gallret kommer på. 😊 (2020-01-25 10:16:12) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:  Yamaha NS-IC800 (st)

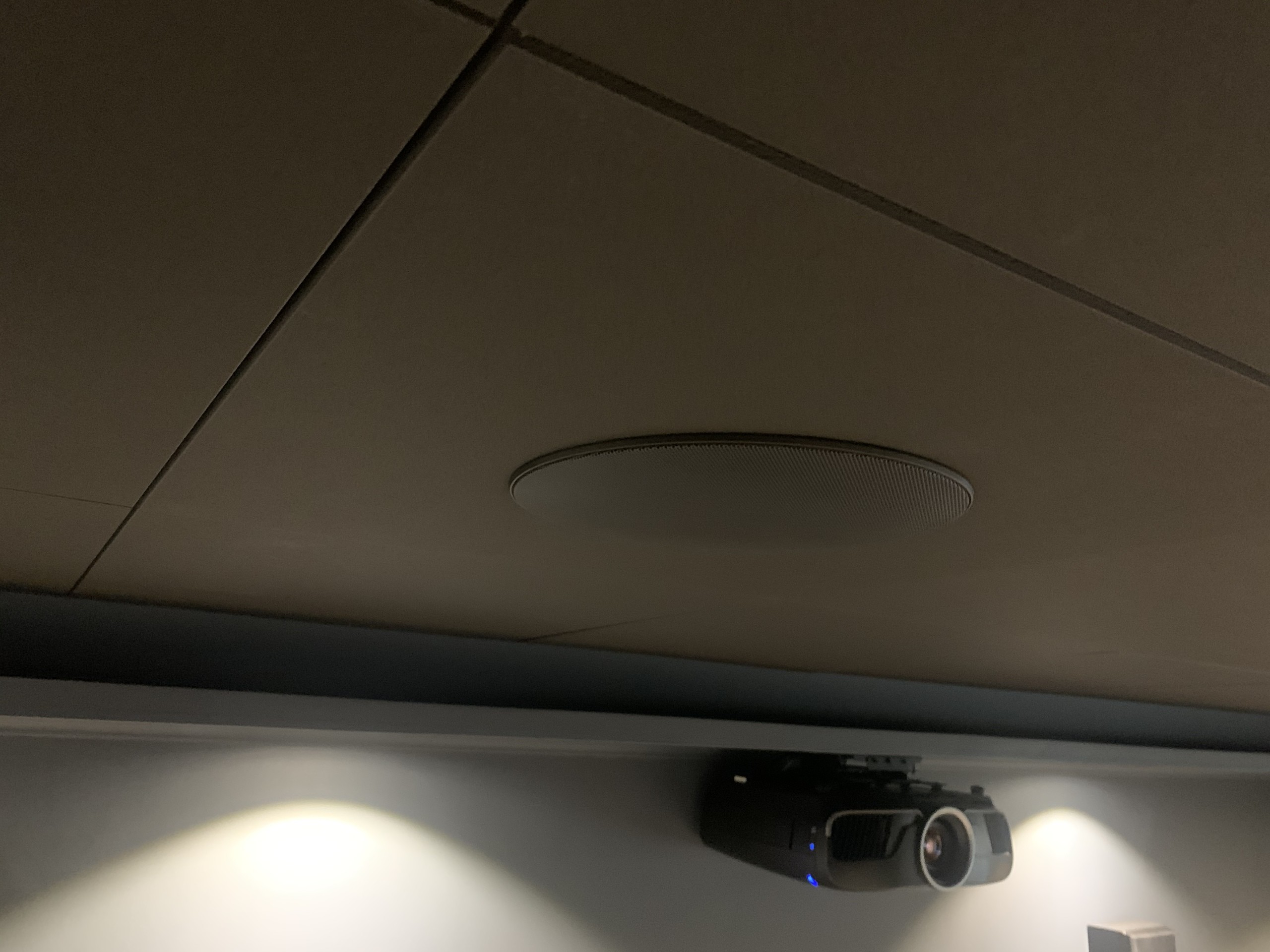

Atmos installerat
Då var höjdhögtalarna på plats. Eftersom plattorna inte klarar vikten av högtalarna(1,9kg/st) så förstärkte jag dom genom att kapa till OSB-bitar som ligger över. Och än så länge så verkar det funka... 😁 (2020-01-26 14:38:38) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:  Epson EH-TW9400,  Yamaha NS-IC800 (st)

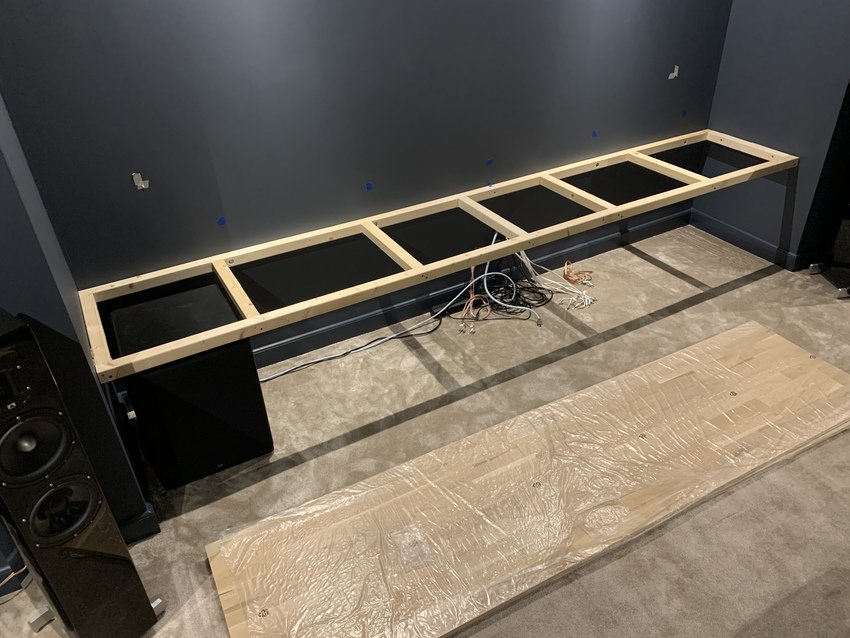

”Svävande” hylla
Regelverket för den svävande hyllan på plats. Använde rejäla skruvar/bultar som jag fäste in i reglarna(blå maskeringstejp), och sedan på kortsidorna naturligtvis för ytterligare stabilitet. Inom kort ska jag klä in härligheten i limträskivor(ligger framför). Dessa är och inte lika långa som hyllan, så fick köpa två och ska försöka skarva ihop dom på något snyggt sätt. Planen just nu att skarven ska ligga i mitten och att använda plugg och lim för att hålla ihop bitarna. (2020-02-15 20:18:34) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

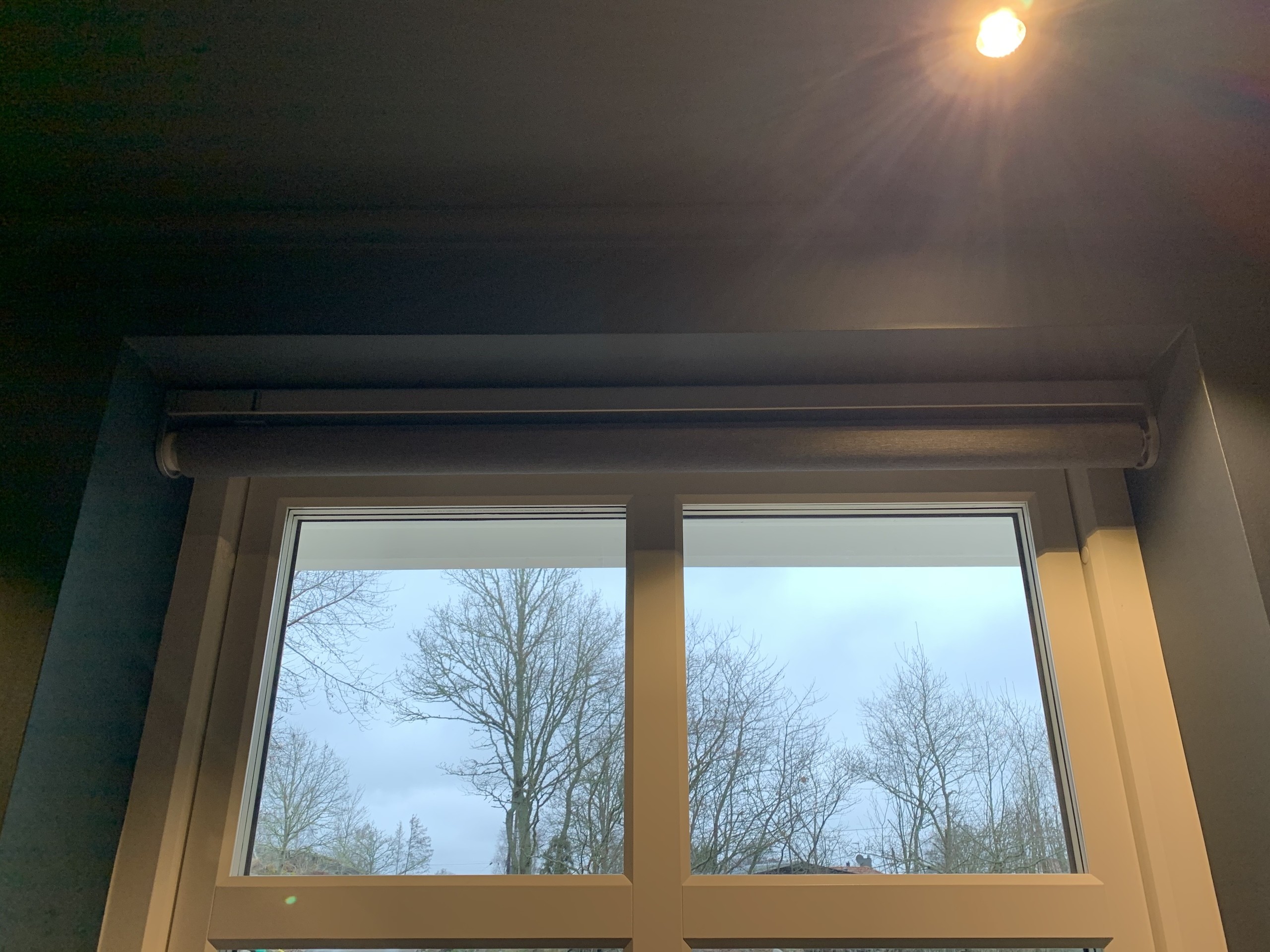

Lights out
Har inhandlat en batteridriven mörkläggningsgardin från Ikea(Fyrtur). Köpte en som var för lång så att jag kunde kapa ner den så att den precis fick plats i smygen. Guider för detta finns på YouTube om någon annan är intresserad av att göra detsamma. 😊 (2020-03-01 17:14:38) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

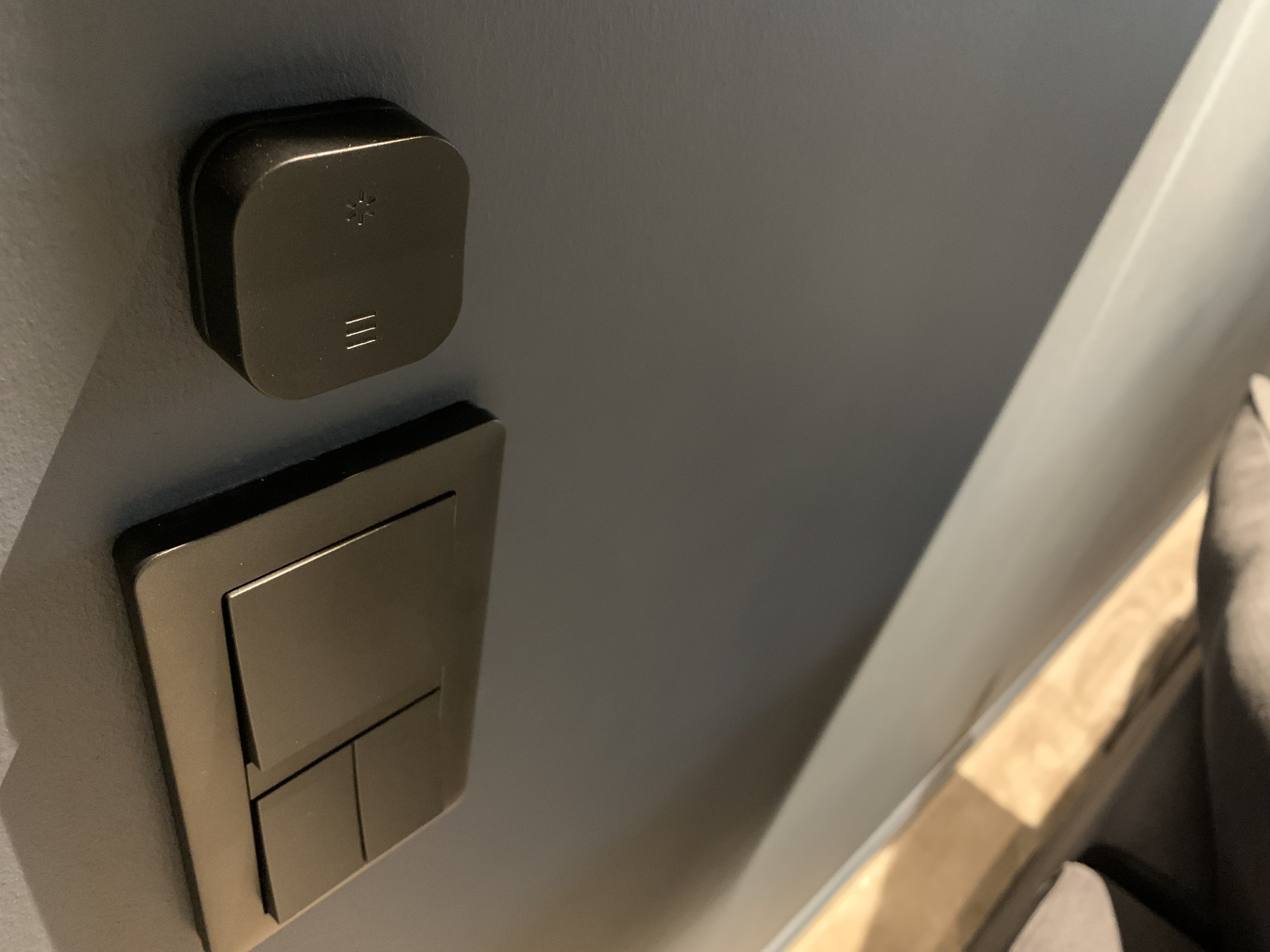

Lackat
Vit brytare till rullgardinen? Nej nej nej, det går ju inte... så även den fick sig en omgång färg. 😁 (2020-03-01 17:19:40) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

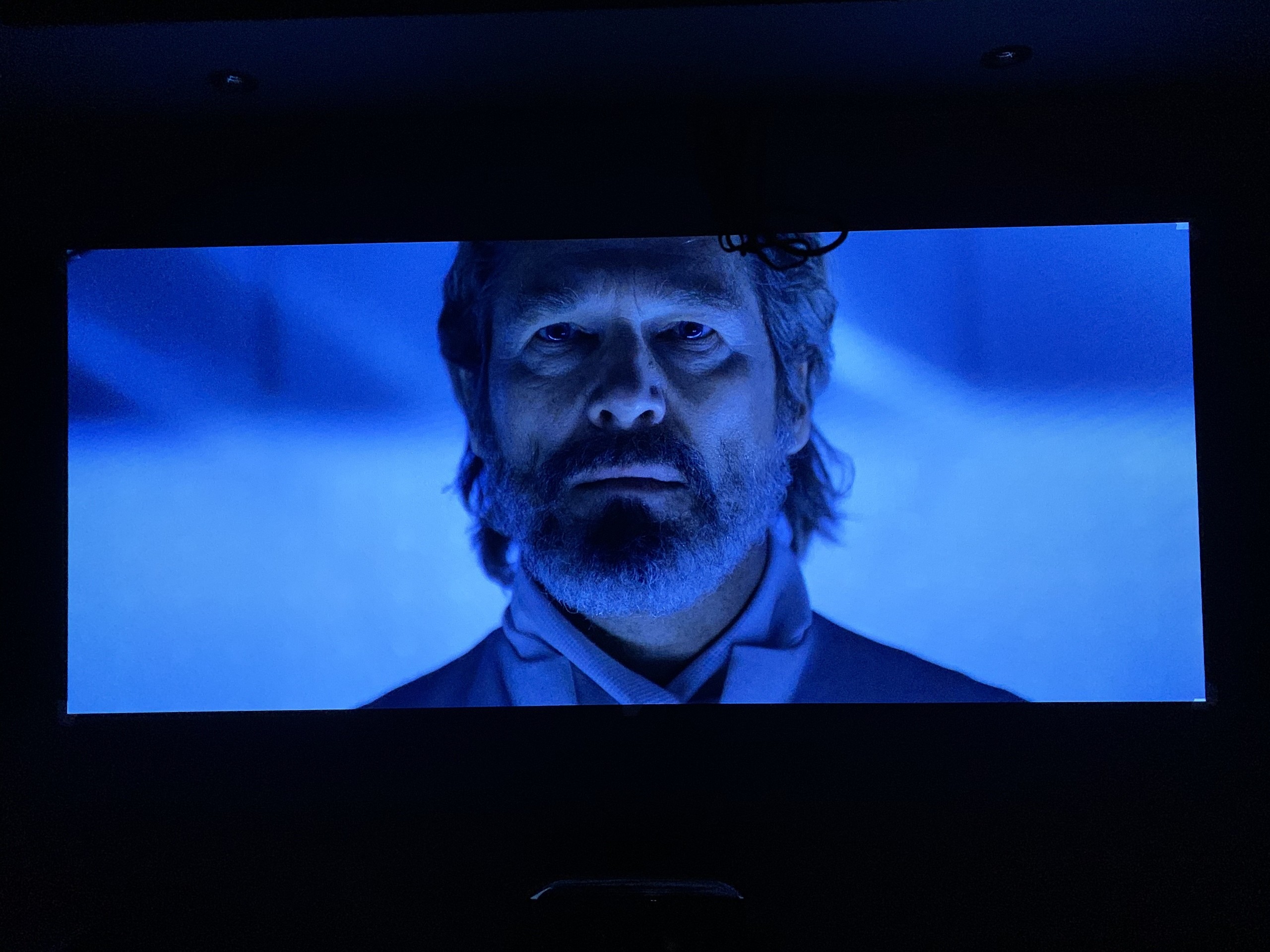

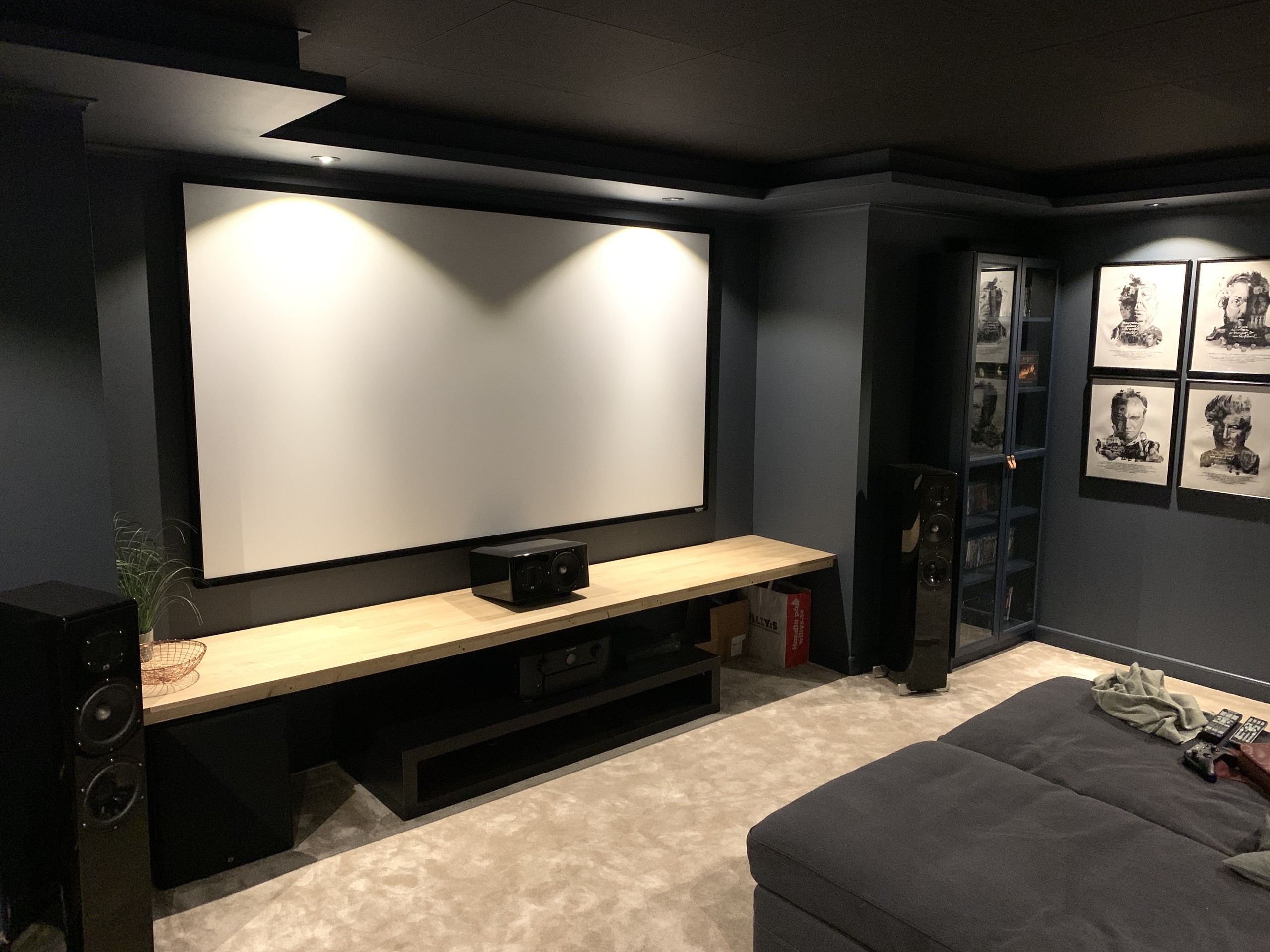

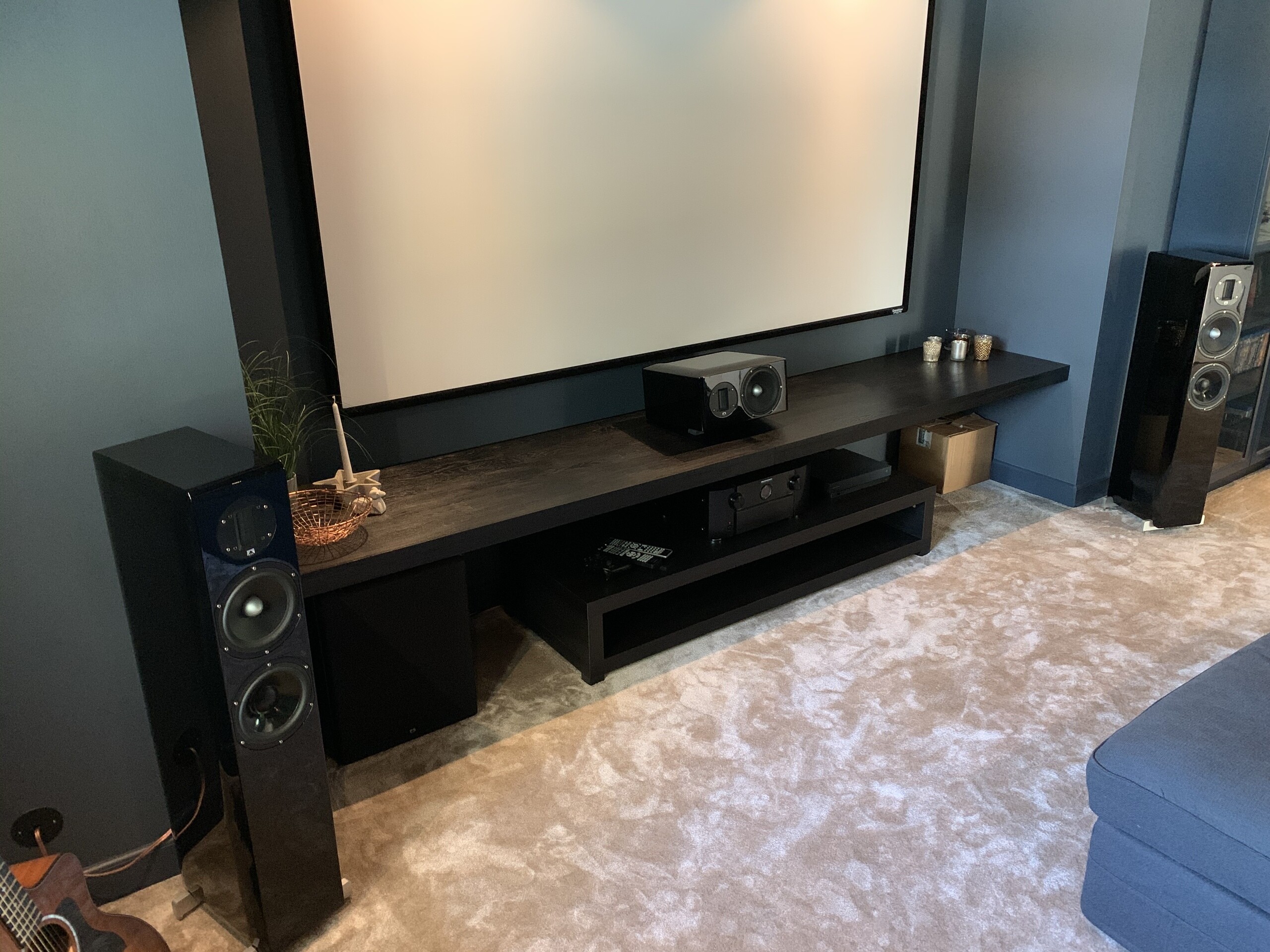

Dukat & klart
Då har jag äntligen fått en duk på plats. Tanken har hela tiden varit att köra en 2.35:1-duk men efter att ha använt bion ett tag så har jag märkt att det blir en hel del TV-spel och serier från Netflix som mer håller ett 16:9-format. Så det fick bli den största som fick plats i ytan helt enkelt. Och då är det en fördel om den har en tunn ram, vilket Grandview Edge-serien har. Denna duken är för övrigt 106”.

På bild syns även hyllbygget, som inte är klart. Har bara sågat till limträskiva i ek och lagt på. Dessa ska fästas och sammanfogas på något snyggt sätt. Sedan ska det till en ”läpp” i framkant för att dölja ram-verket. Därefter blir det bets eftersom mycket av ljuset från duken reflekteras i träet just nu. (2020-03-26 21:04:43) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:  Grandview Fixed Frame Edge Matt White 16:9 106" (235x132),  Marantz SR7013,  XTZ 99.25 LCR,  XTZ 99.36 FLR,  XTZ SUB 12.17 Edge

Gubbväggen
Lite smått vågiga efter en vattenskada. (2020-03-26 21:20:14) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

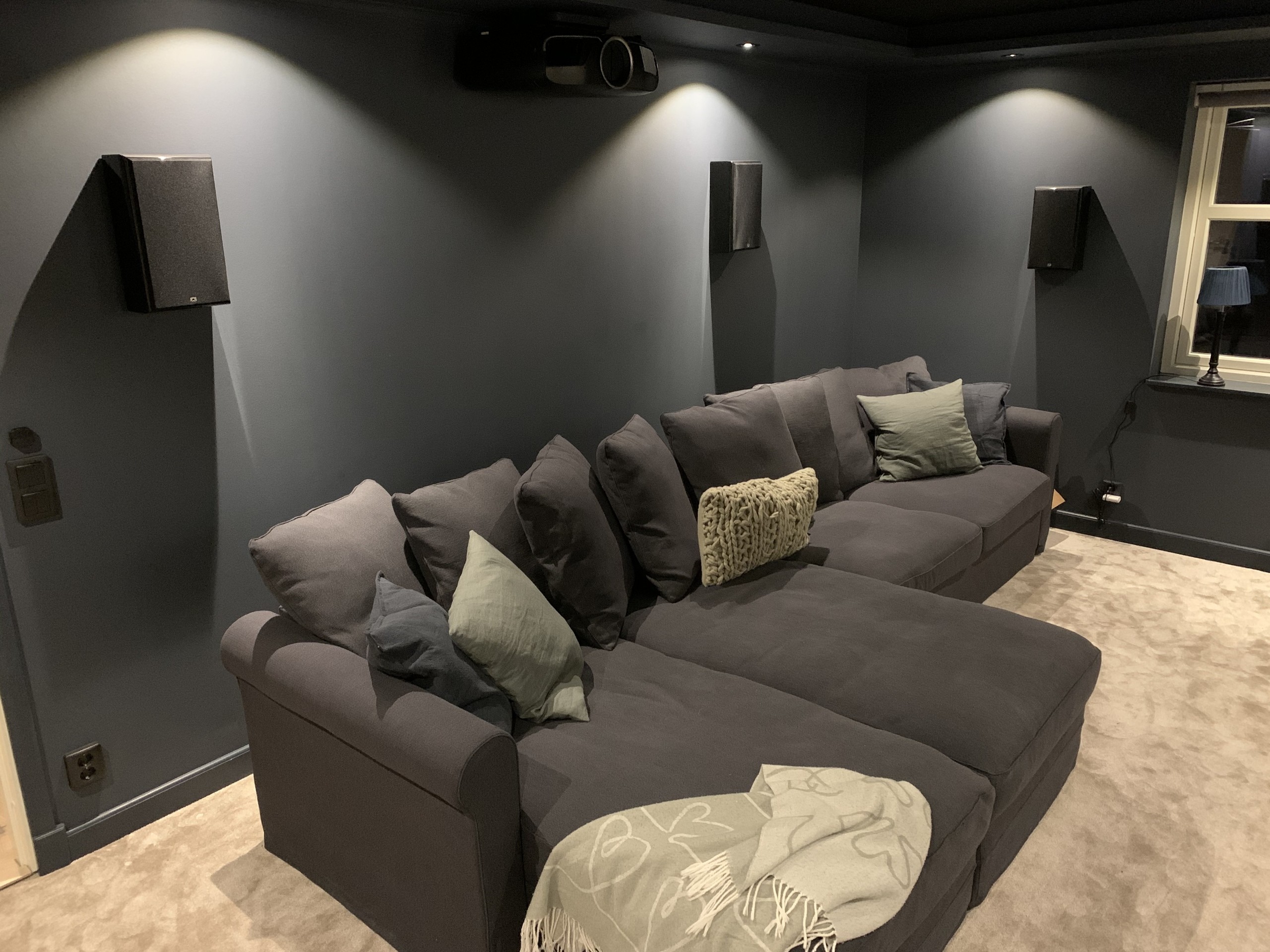

Soffan...
Eftersom att det är ett kombinerat gästrum så har det inhandlats en bäddsoffa från IKEA(Grönlid). Med två divaner så kan en rejäl familj sova rätt gött här. 😊

Soffan är placerat så att sweetspotten hamnar i mitt-divanen. Och efter att ha fått lite tips från forumet så har jag flyttat ut soffan så långt jag är bekväm med från bakväggen, vilket blev ca. 35cm. Och jag upplevde att det lilla faktiskt gjorde skillnad.

Inom kort ska det även iblandas ett soffbord och ljudabsorbenter mellan bakhögtalarna. Nu studsar ljudet lite hejvilt, och så kan vi ju inte ha det... 😉 (2020-03-26 21:22:04) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:  Epson EH-TW9400,  XTZ 95.22

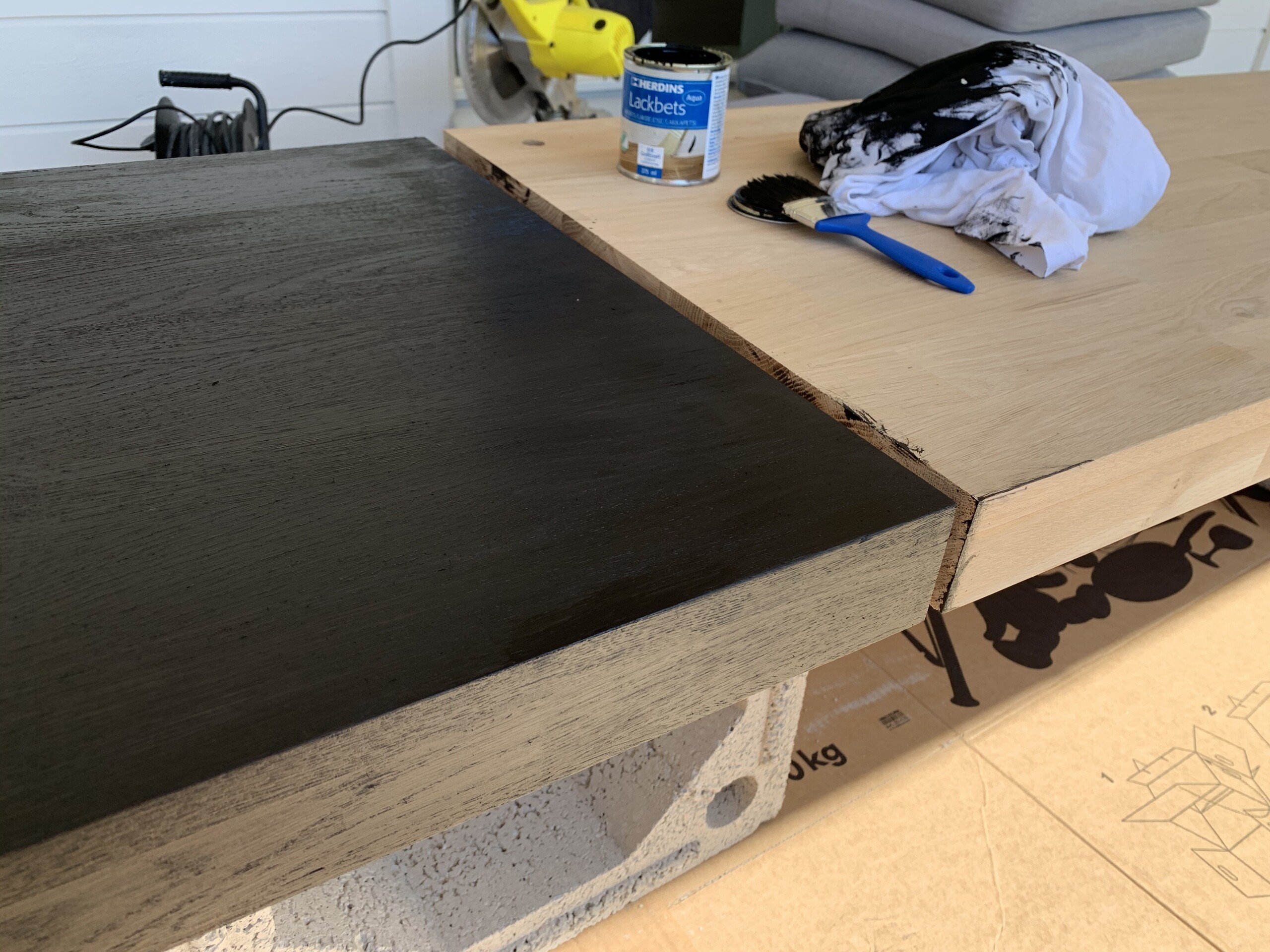

Bets
Gillade egentligen nyansen av den obehandlade ekhyllan under duken, men eftersom det blir för mycket reflektioner så kände jag att den behövde bli mörkare. Och för att matcha Ikea-hyllan under och bordsskivan på soffbordet så fick den bli mörk. Riktigt möööörk. 😁 (2020-07-11 14:57:13) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Resultatet...
Och så här blev det när dom var klara. Så här i efterhand så borde man kanske undersökt om det fanns någon mattare bets, då ljuset reflekteras en hel del fortfarande. (2020-07-11 15:01:57) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

(2020-07-11 15:06:22) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

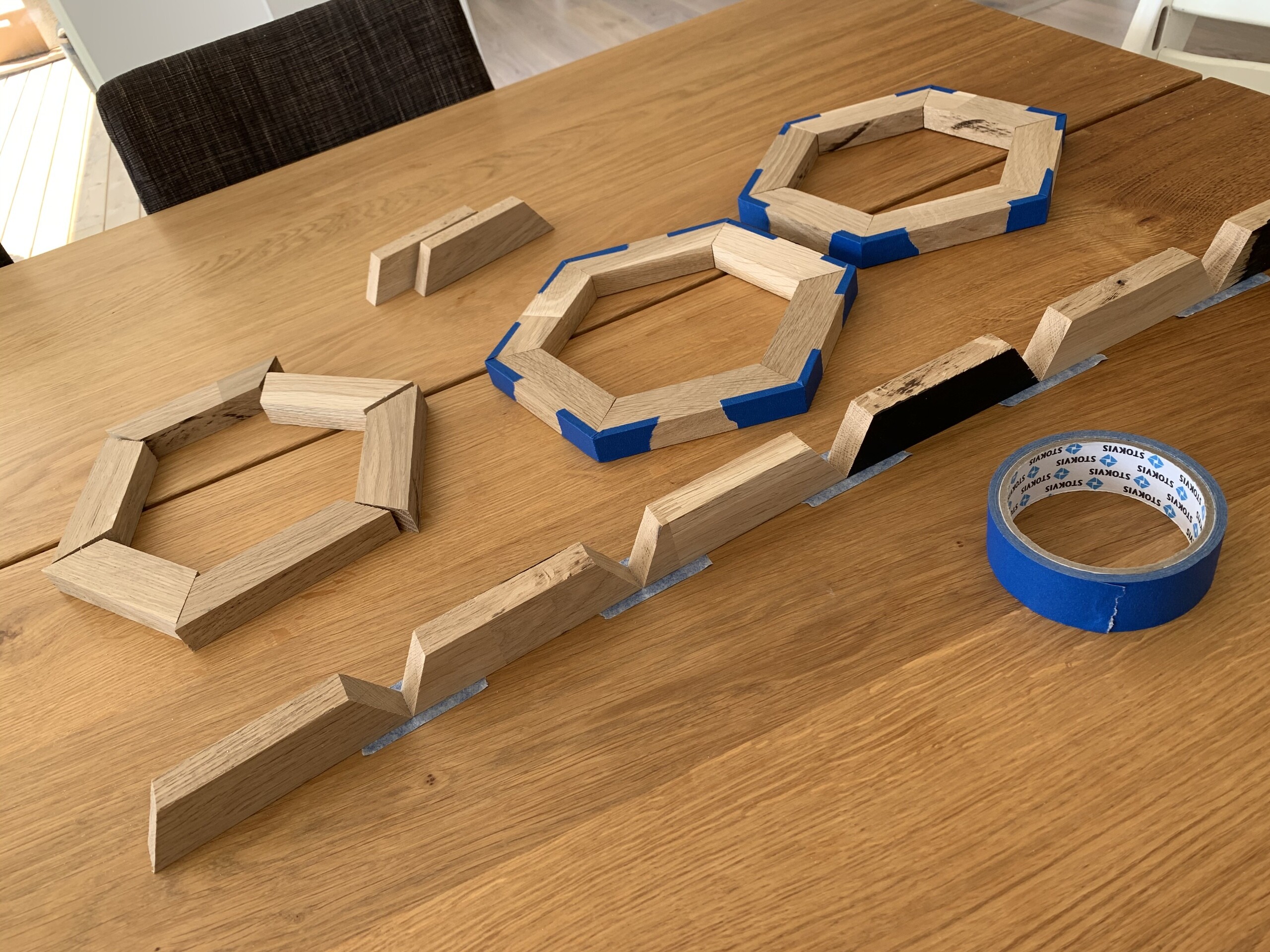

Ljuddämpning
Eftersom rummet är brett men inte så djupt så studsar ljudet väldig mycket mellan fram och bakväggen. Utav spillbitar från limträskivorna som användes till hyllan håller jag nu på med att göra 10-12 hexagoner som jag ska klä och fylla med tyg. Dessa ska sedan sättas upp med kardborreband på bakväggen mellan bakhögtalarna i nån snygg konstellation. (2020-07-11 15:06:26) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:
