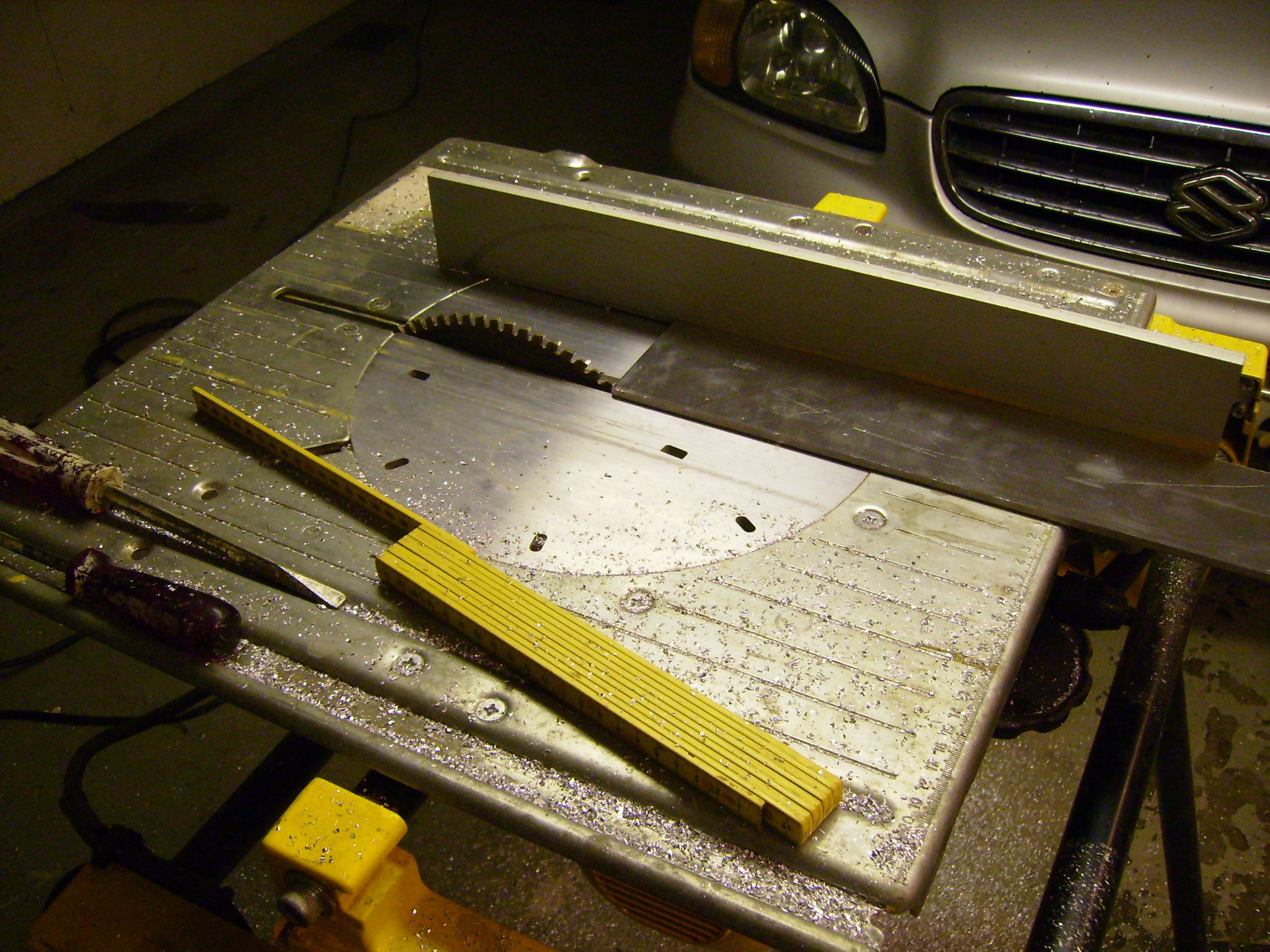

Bordssågen är en dewalt DW743N om jag inte minns fel. Snurrar i 2850rpm och gör väldigt ont att stoppa fingrarna i har jag märkt. En vanlig träklinga fungerar utmärkt till tunnare aluplåtar så länge man sågar långsamt och låter sågen göra sitt.

(2012-09-29 03:09:14) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

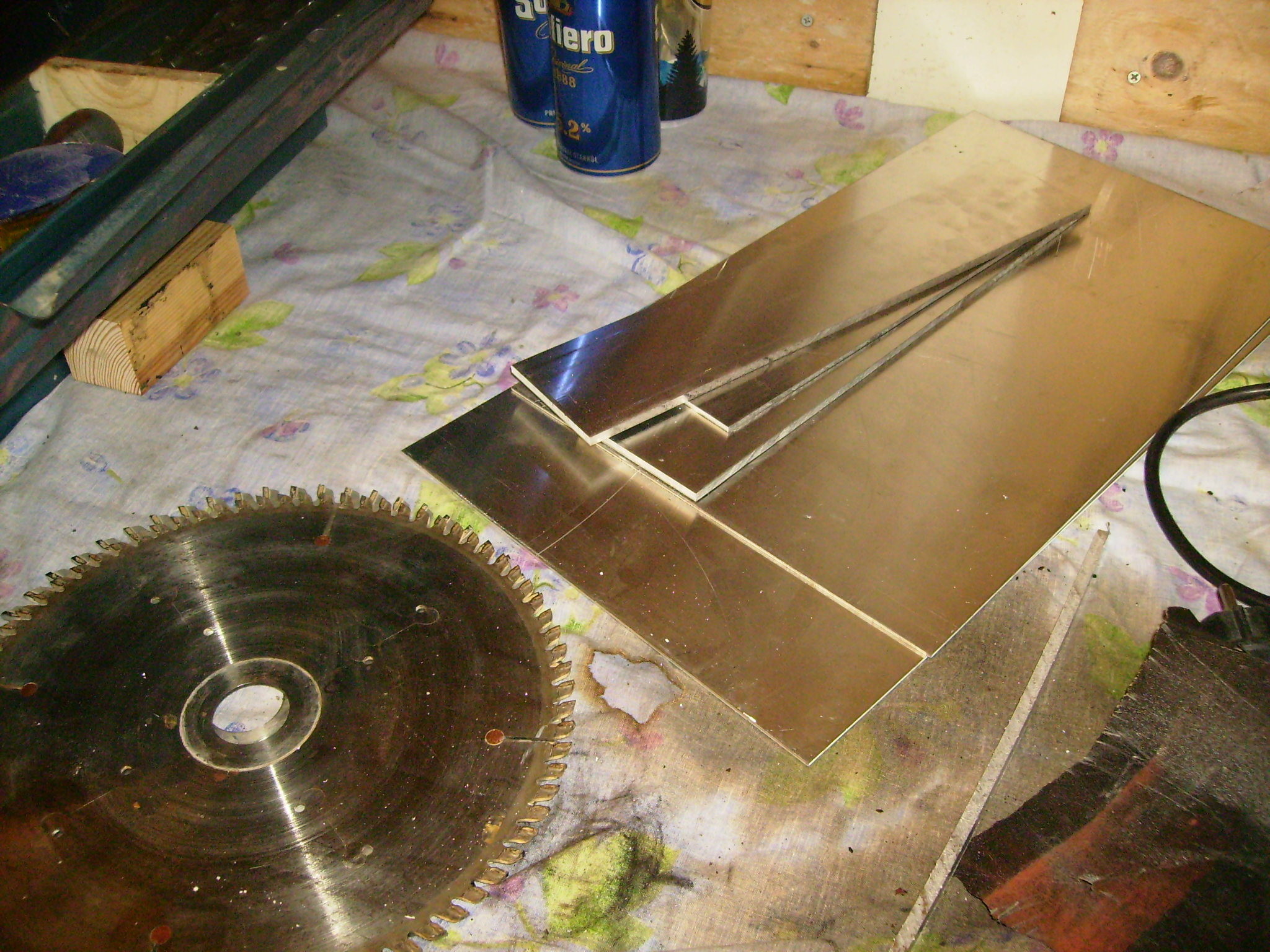

Tror att klingan är 80 tandad. Duger utmärkt för att kapa aluplåt upp till 5mm. Några av bitarna till chassit är färdiga. Aluplåten köpte jag hos lokala plåtfirman och gav cirka 300kr för diverse spillbitar.

(2012-09-29 03:10:35) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

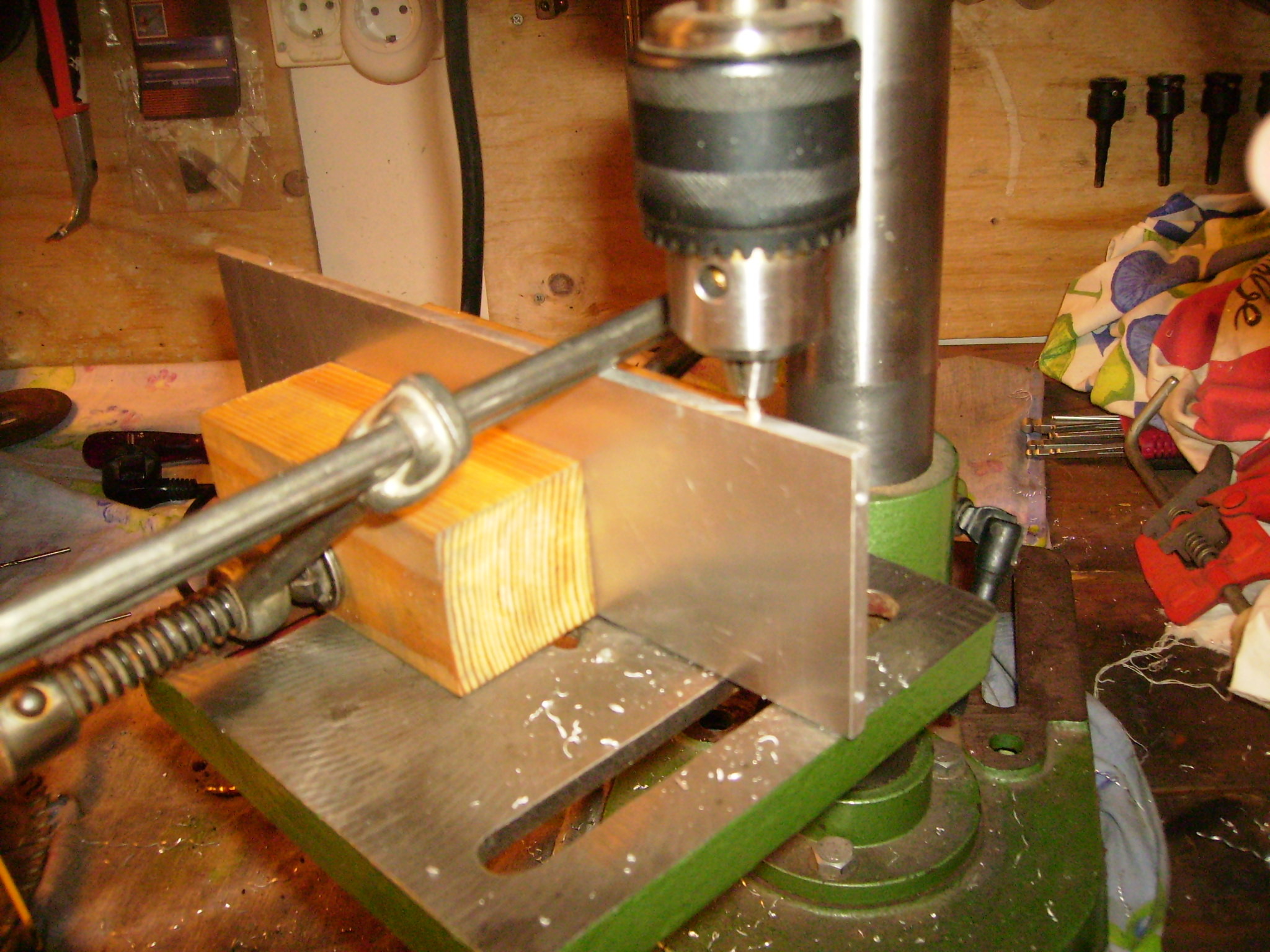

5mm aluplåt fixerad ståendes med hjälp av en tving och två träbitar. Borrad för m3 insexskruv/gänga.

(2012-09-29 03:11:33) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

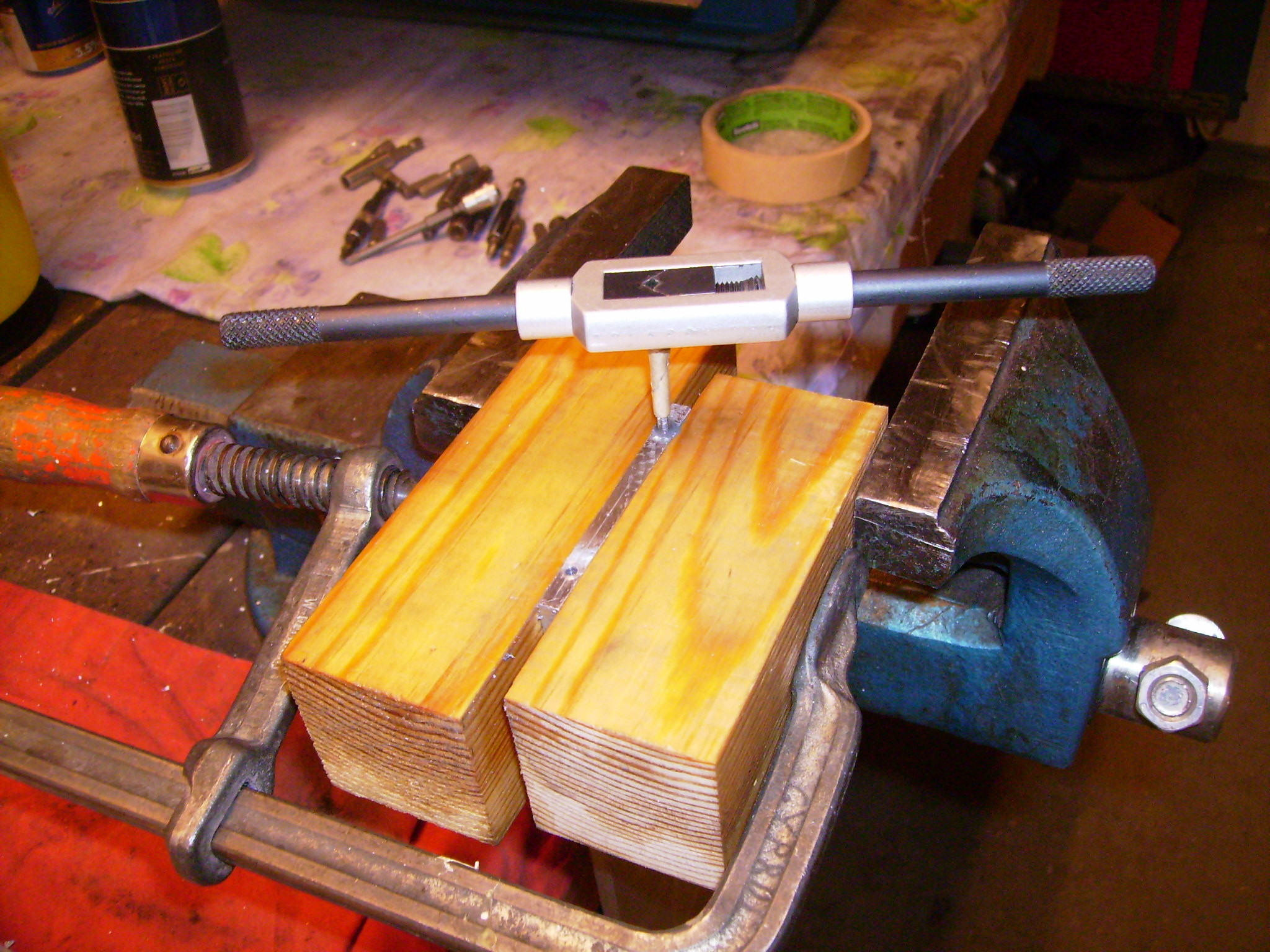

m3 gängtapp. Vrid, smörj, backa & repetera.

(2012-09-29 03:11:57) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

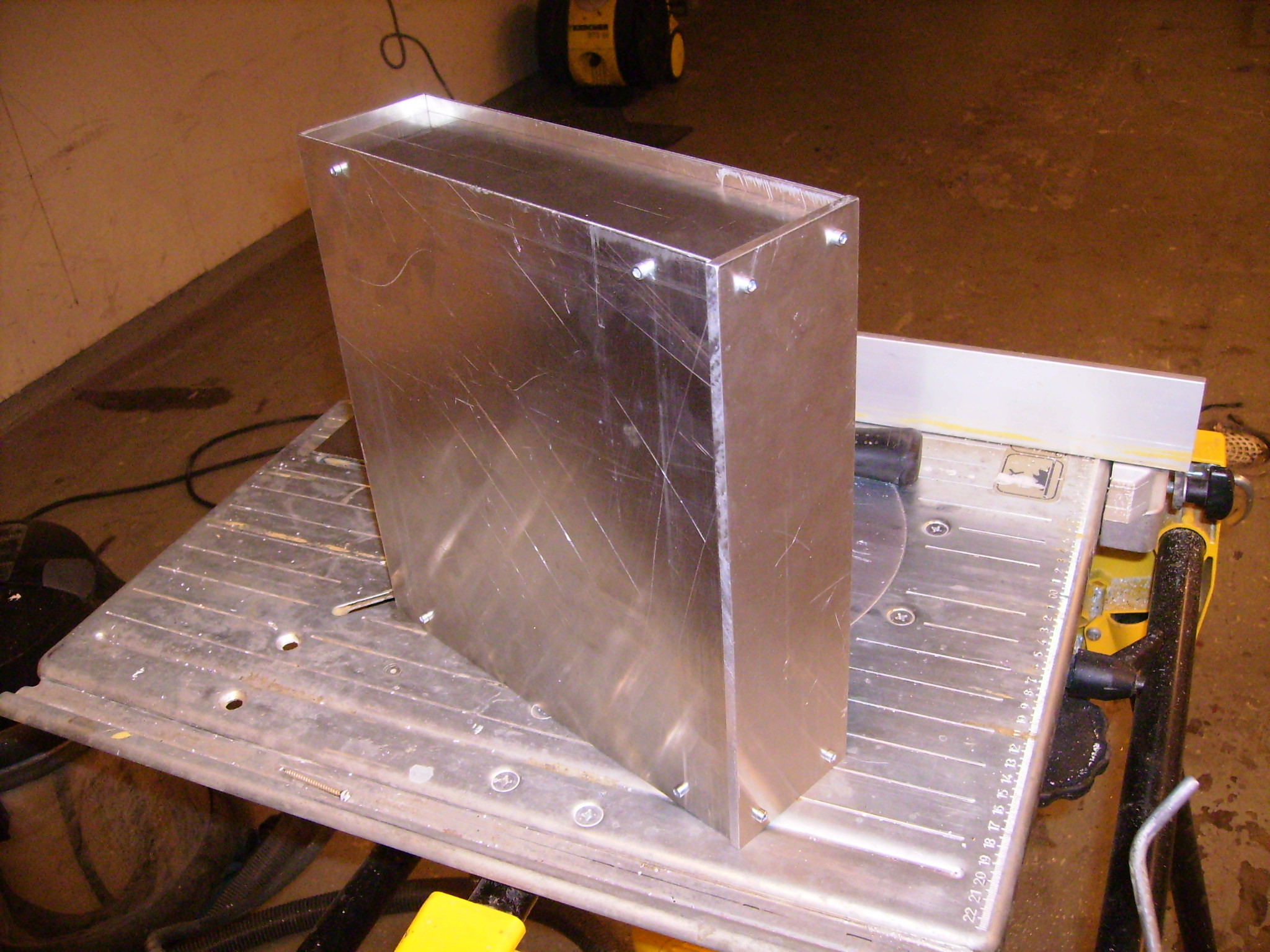

Chassit börjar ta form. 270mm bred, 255mm djup & 75mm hög.

(2012-09-29 03:12:19) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

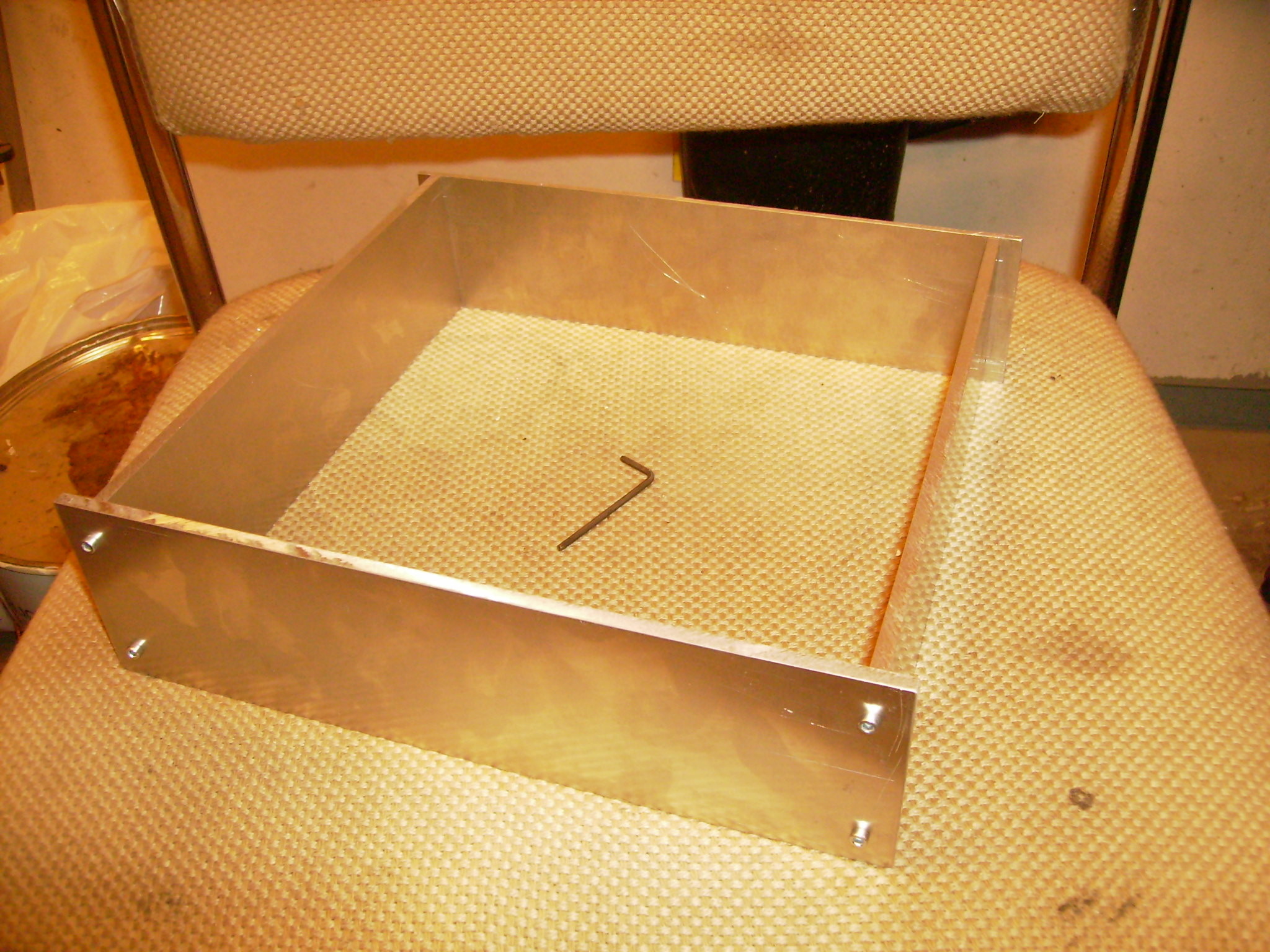

Testar passformen, tur som man har så passar allt. Fronten samt sidorna är 5mm. Övriga sidor är 2mm.

(2012-09-29 03:13:06) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

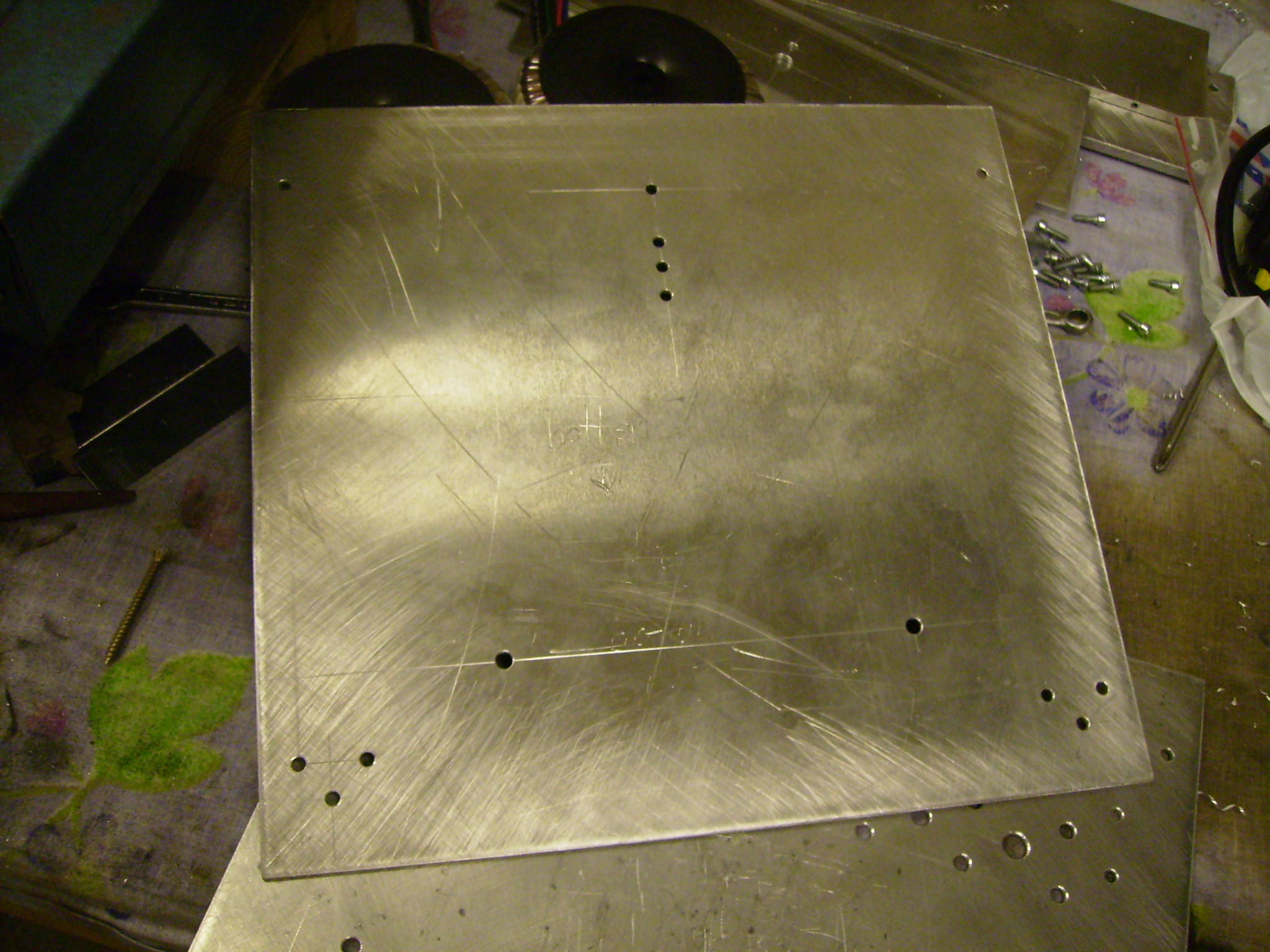

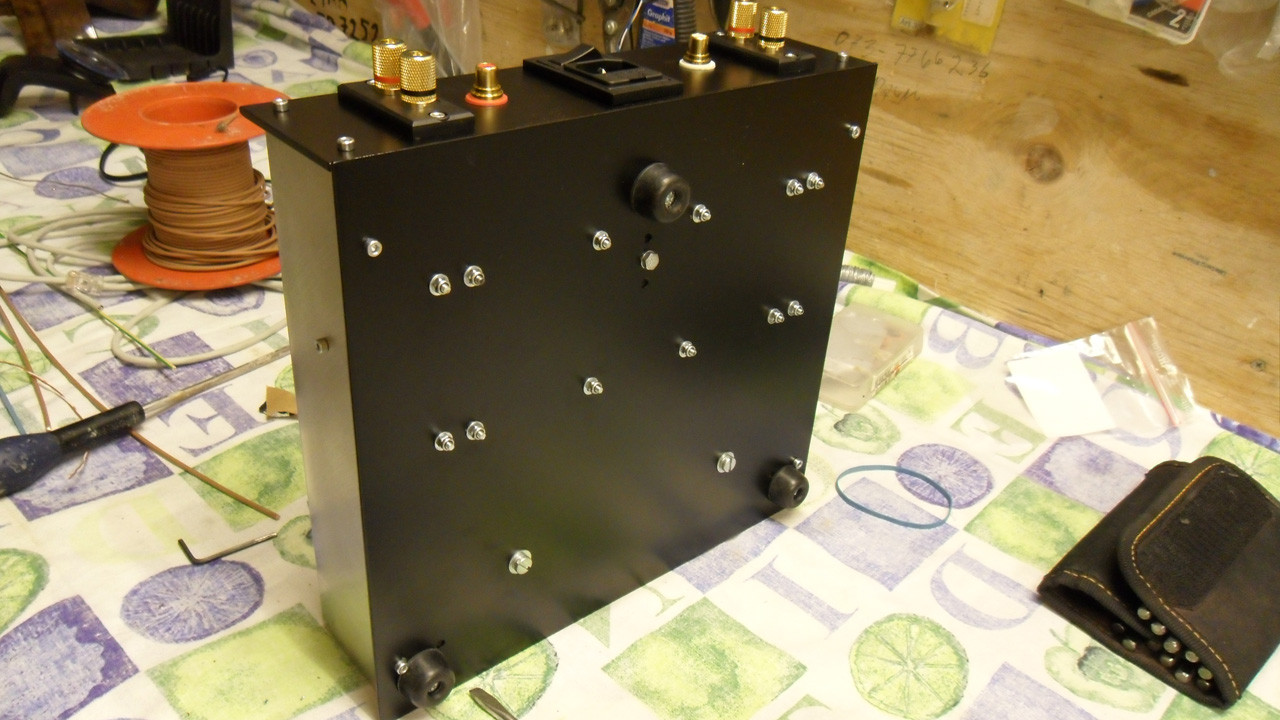

Måttat och borrat hål för fötter samt trafos. 3st fötter = full kontakt med underlag.

(2012-09-29 03:14:20) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Kladdar lite färg på alla bitar förutom sidorna som kommer att agera kylfläns till förstärkarchippen.

(2012-09-29 03:15:06) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Terminaler och rca kontakter från hifi kit samt ett lm3886 dual mono kit från chipamp.

(2012-09-29 03:15:35) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

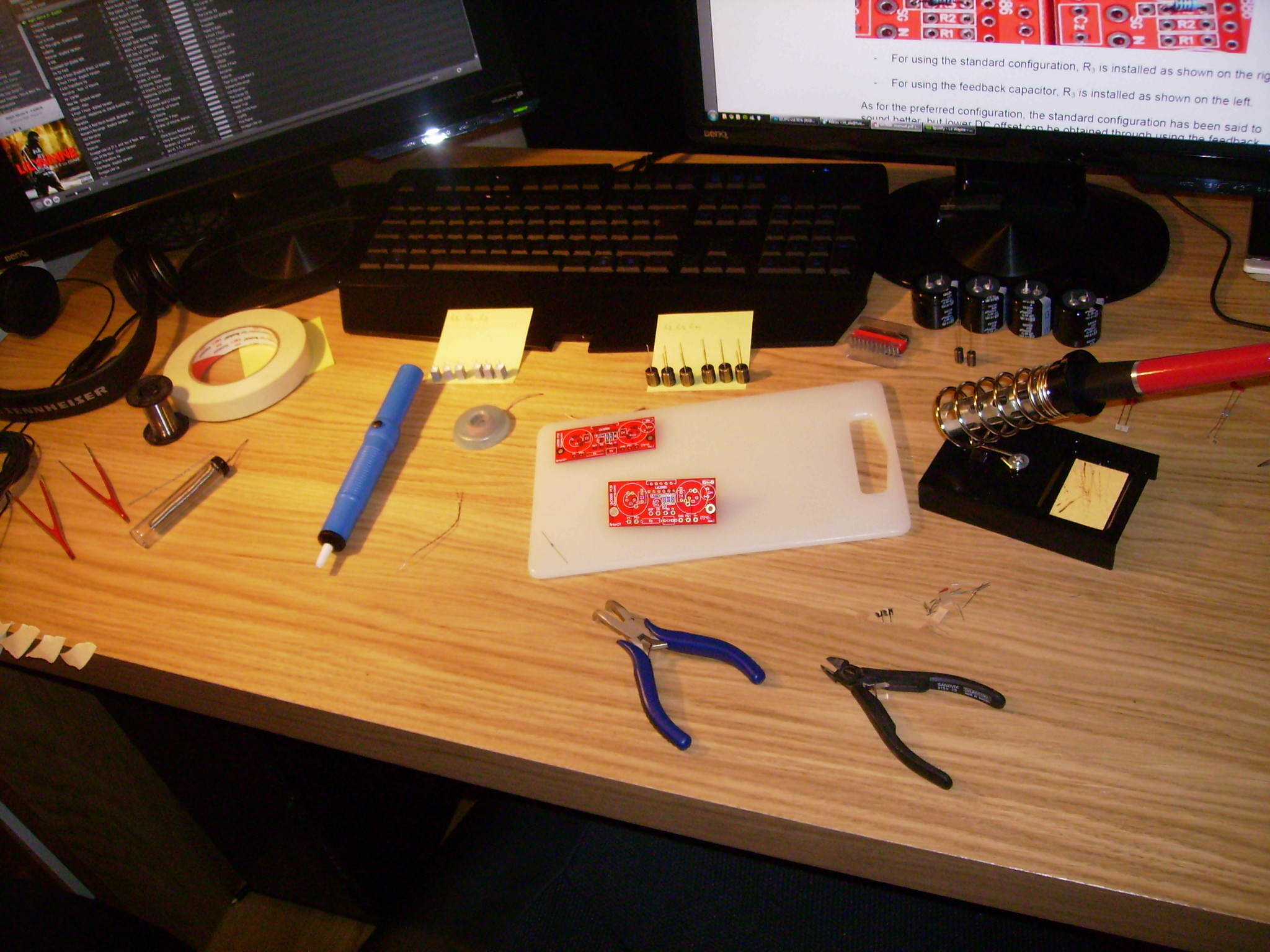

Lödning framför datorn med anvisningar etc framme på skärmen är inte helt fel.

(2012-09-29 03:16:04) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

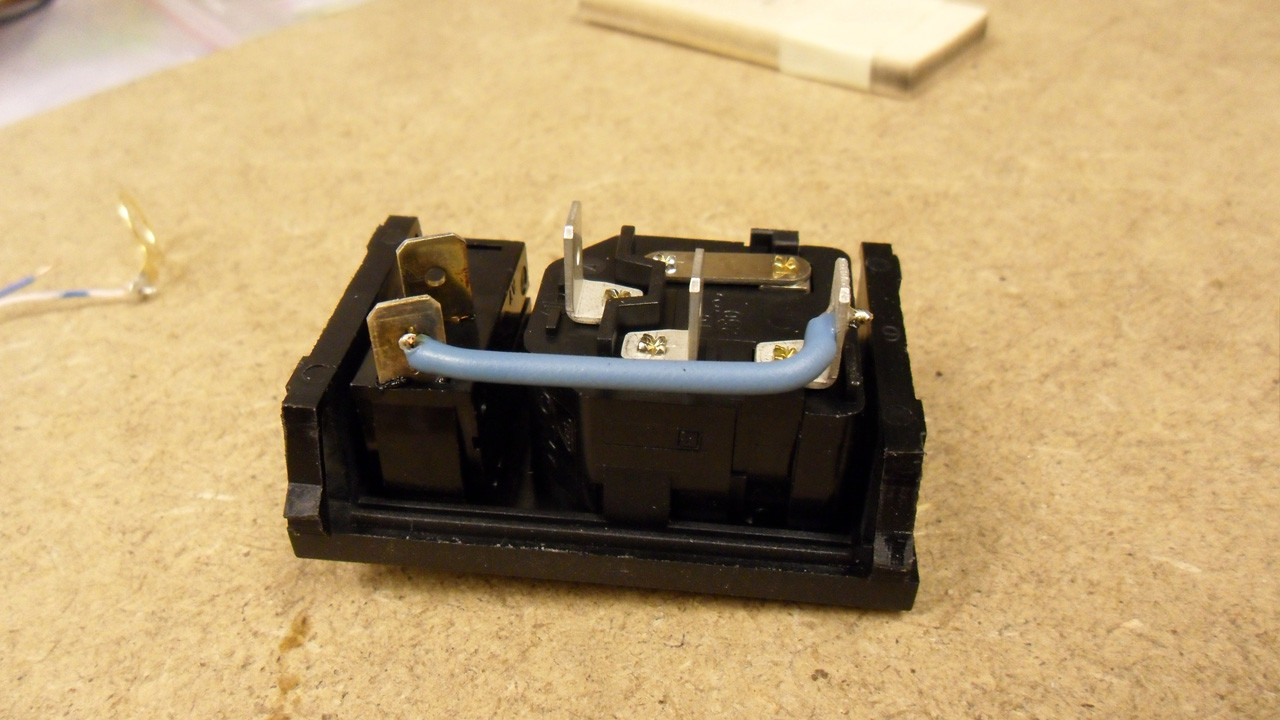

Apparatintag med av/på knapp och säkring.

(2012-09-29 02:57:49) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

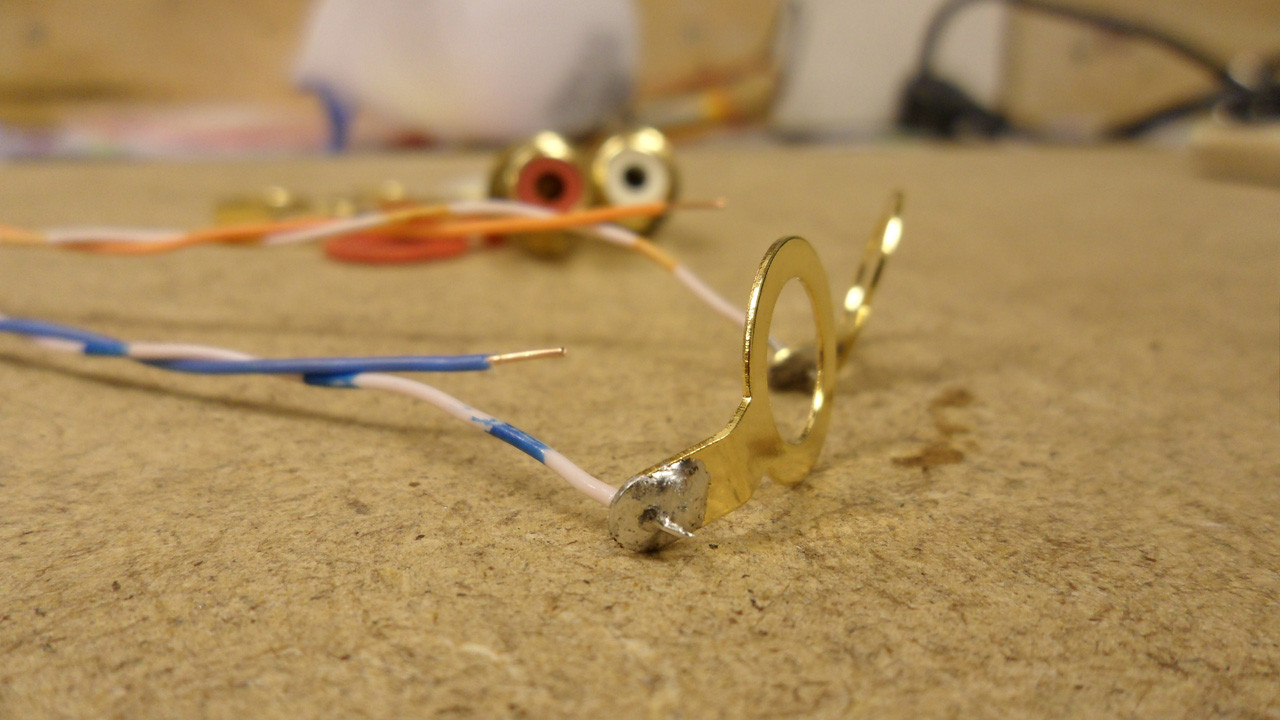

Cat6 kabel till signal.

(2012-09-29 02:58:31) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

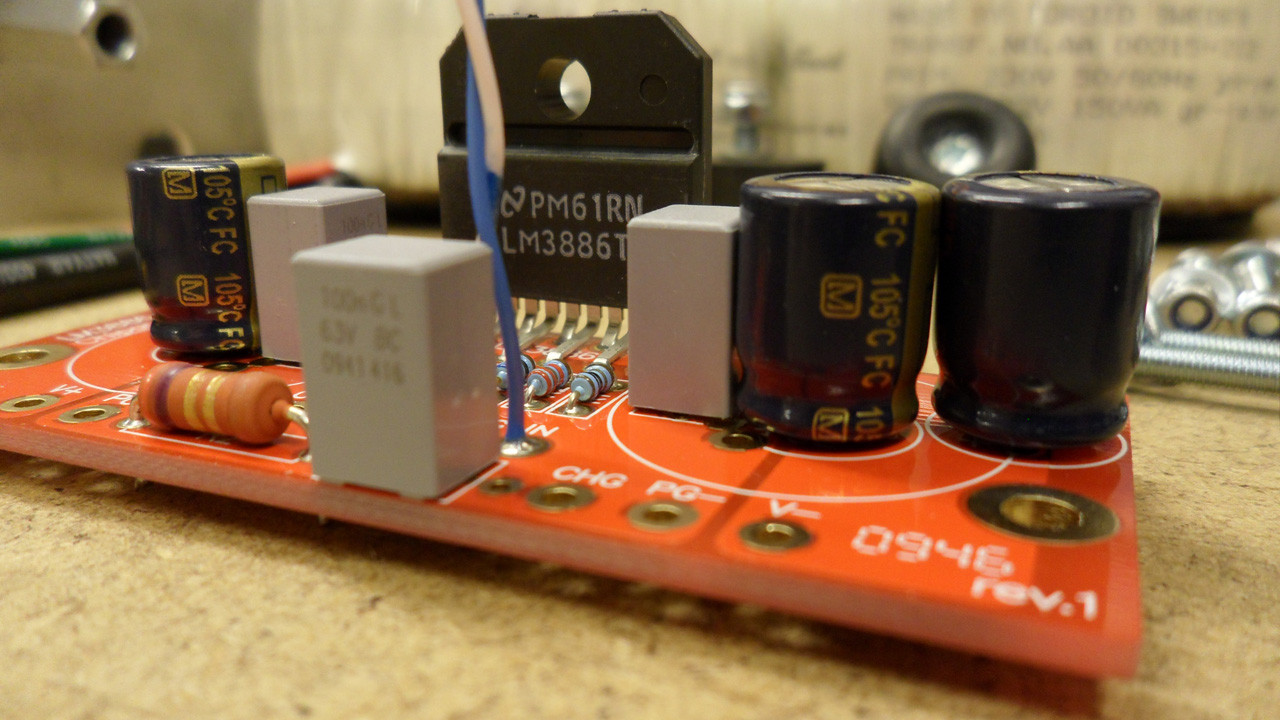

Förstärkarkortets ovansida.

(2012-09-29 02:59:05) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

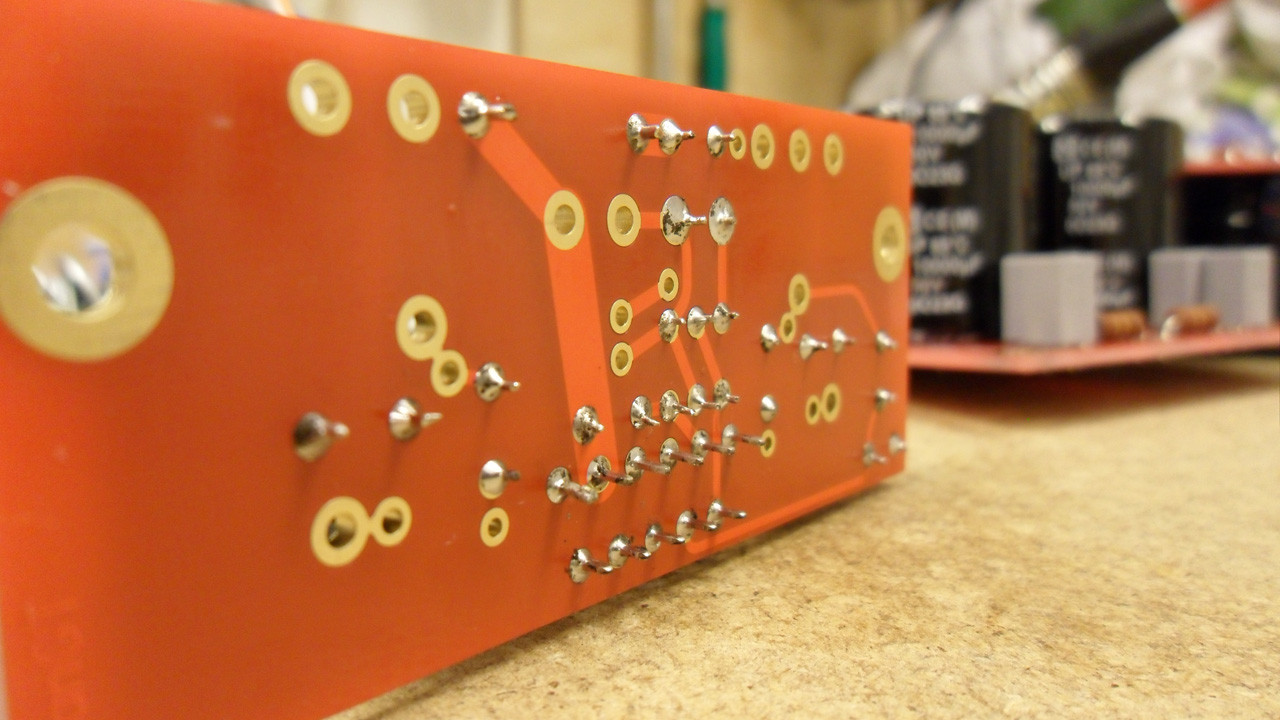

Förstärkarkortets undersida.

(2012-09-29 02:59:27) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

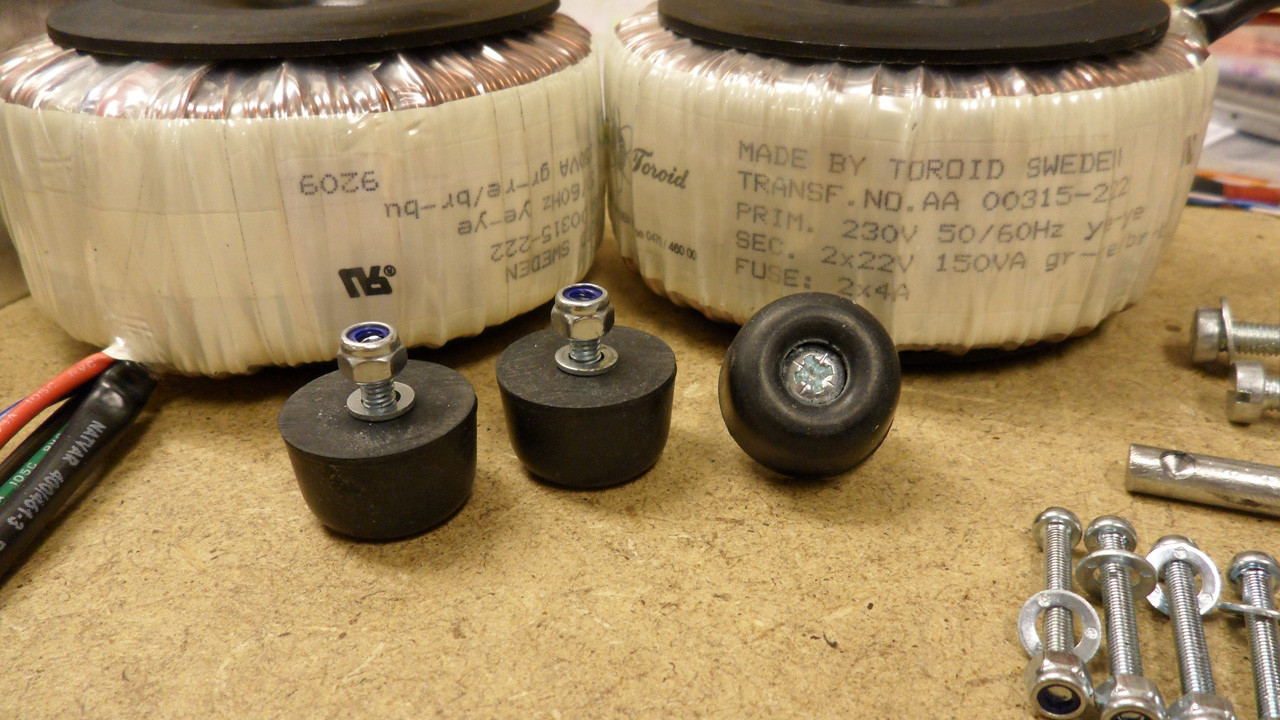

2st 150VA 2x22vac trafos för att vara på den säkra sidan. Rekommendationen säger 80VA per förstärkare. 22vac för att kunna driva högtalare på 4ohm utan att det klipper.

(2012-09-29 02:59:46) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

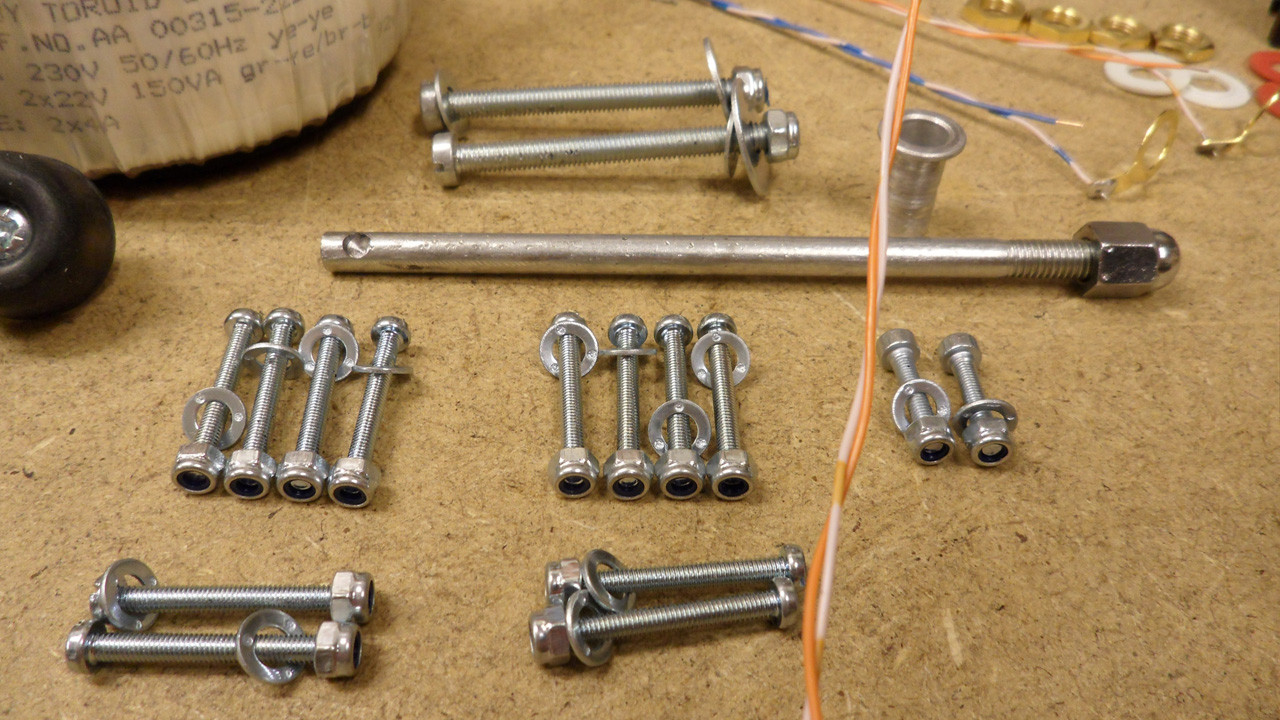

Diverse skruvar etc.

(2012-09-29 03:00:01) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

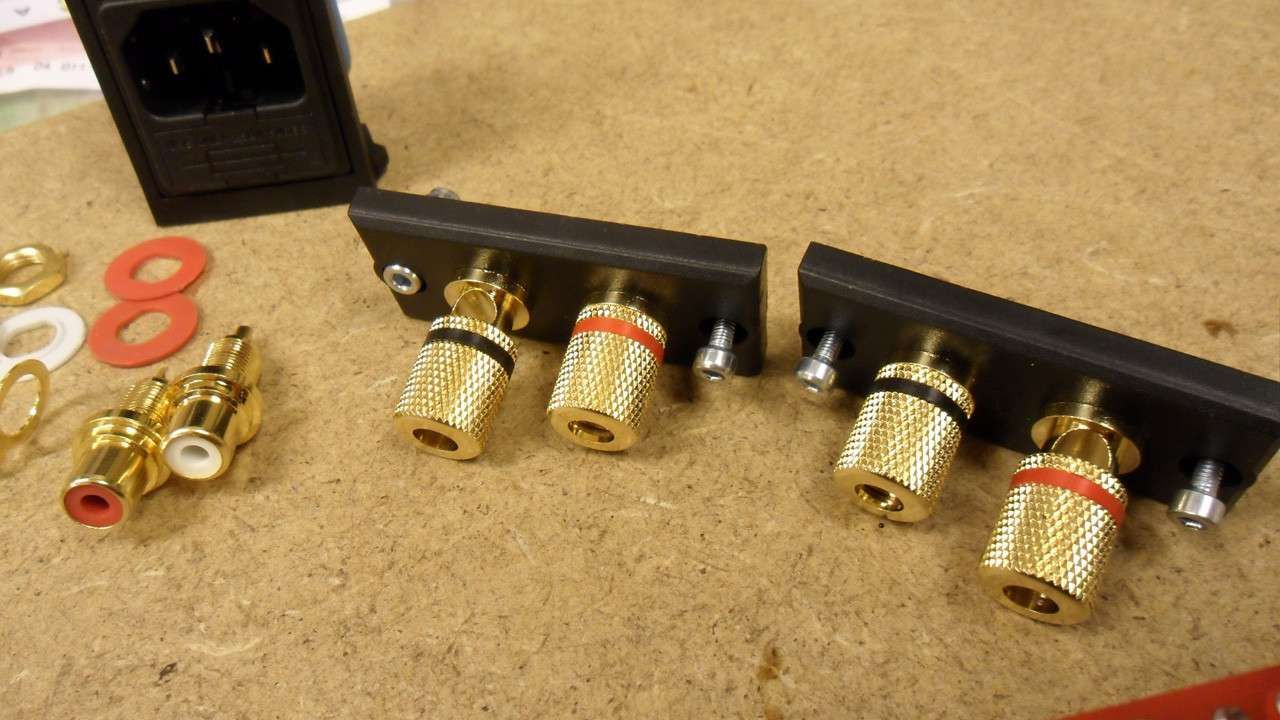

Terminaler och rca kontakter.

(2012-09-29 03:00:26) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

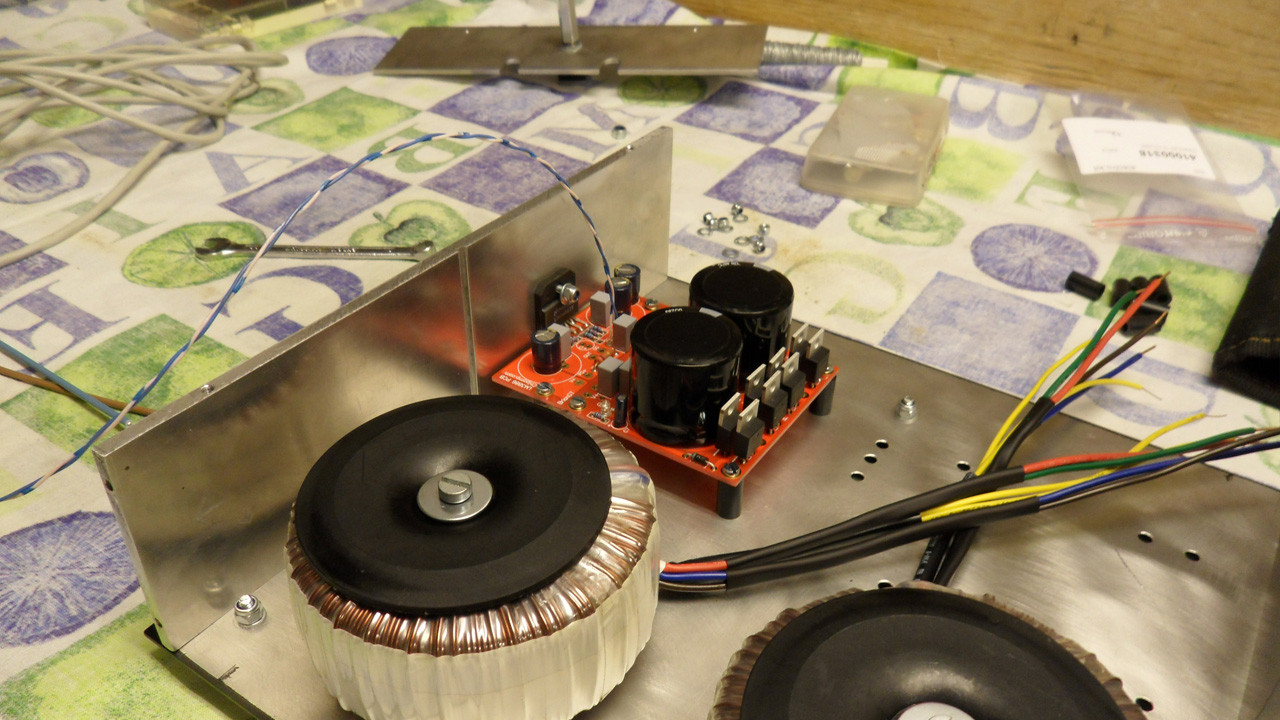

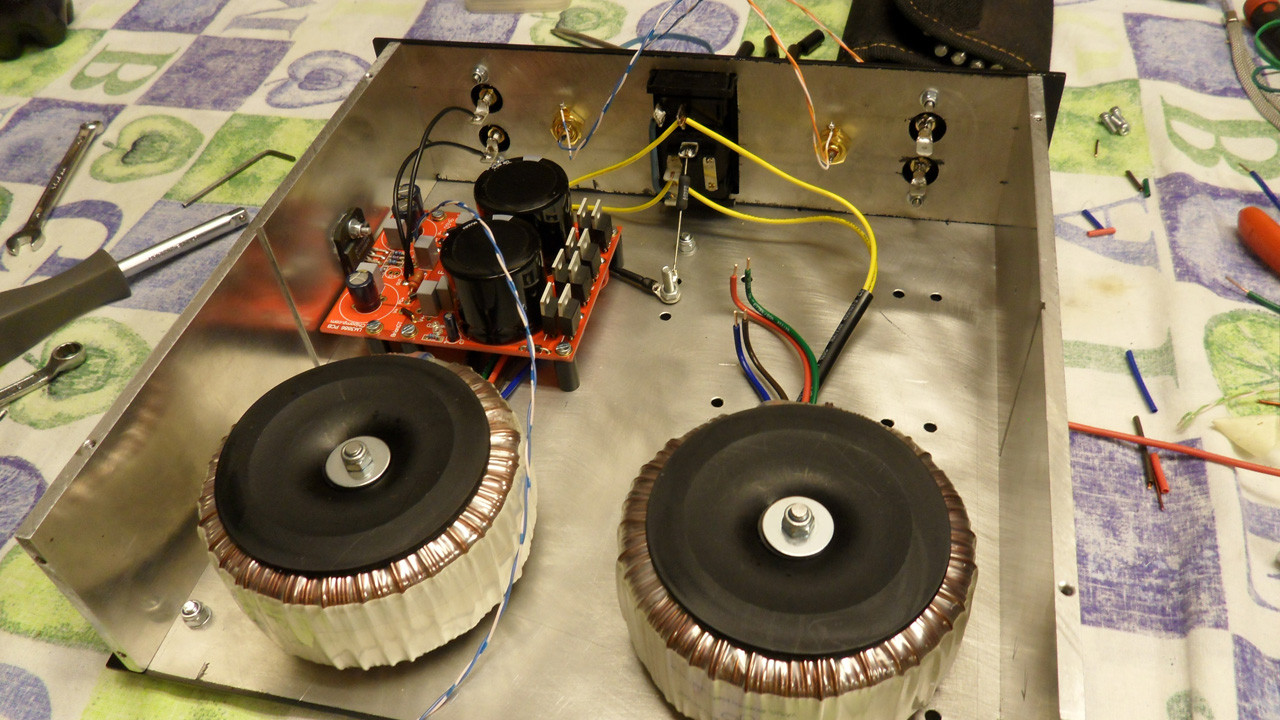

Transformatorer och ena förstärkaren inkl. nätdel på plats.

(2012-09-29 03:00:49) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

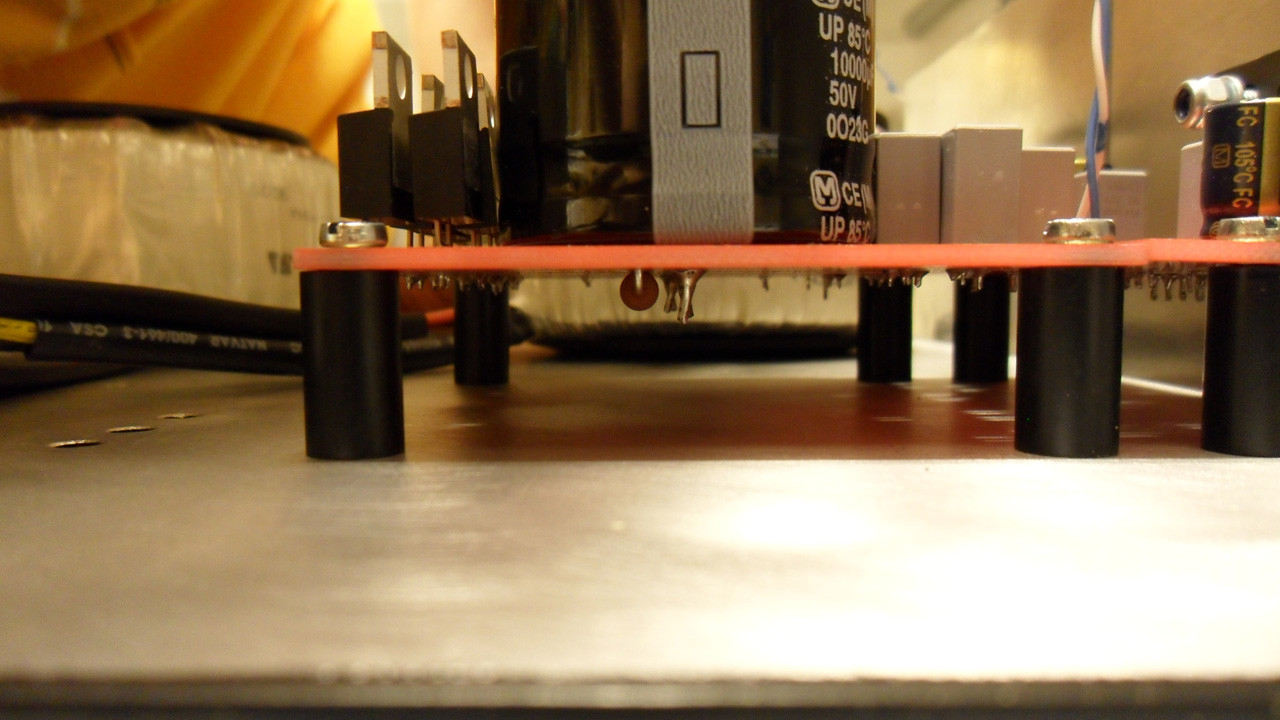

Plastdistanser, ca 1cm.

(2012-09-29 03:01:12) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

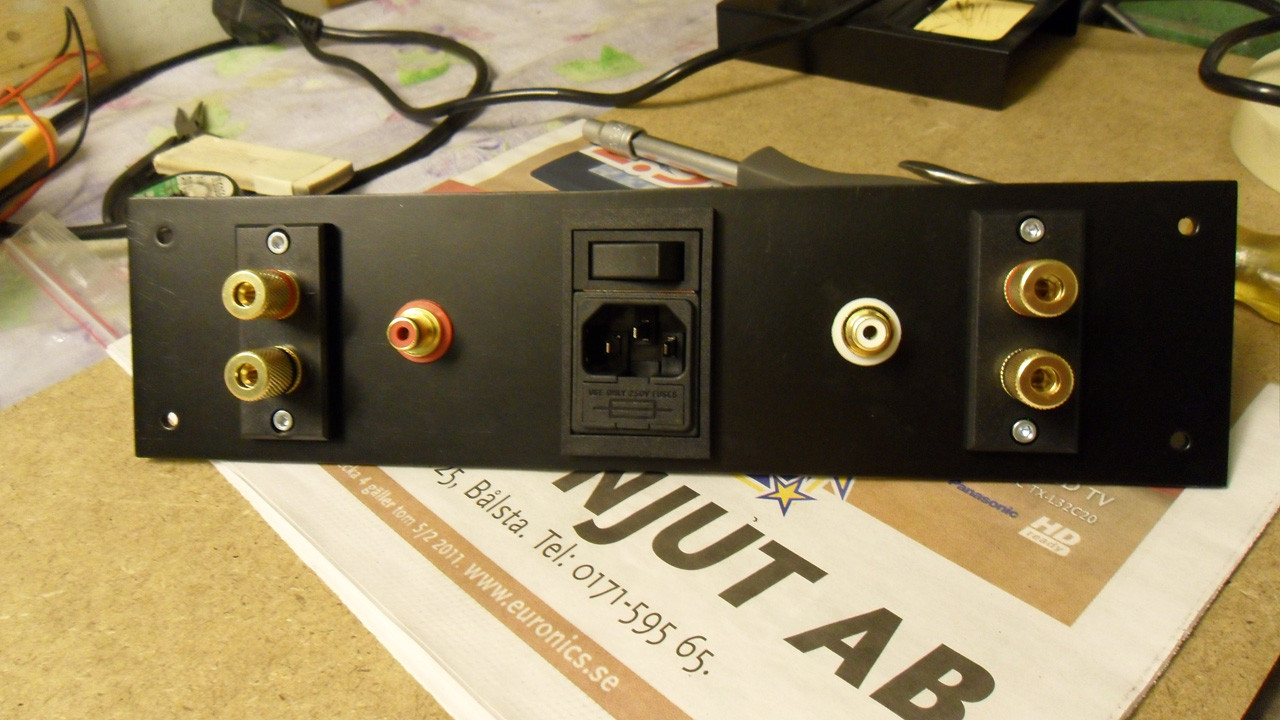

Apparatintag, rca & utgångar på plats.

(2012-09-29 03:01:36) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Förstärkaren börjar ta form.

(2012-09-29 03:02:10) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Allt förutom volympotentiometern på plats.

(2012-09-29 03:02:28) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Allt på plats. Allt måttat med skjutmått.

(2012-09-29 03:02:47) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Skiljevägg mellan förstärkare och transformatorer. Blev inte riktigt som jag hade tänkt mig med genomföringen men det fick lov att duga.

(2012-09-29 03:03:04) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

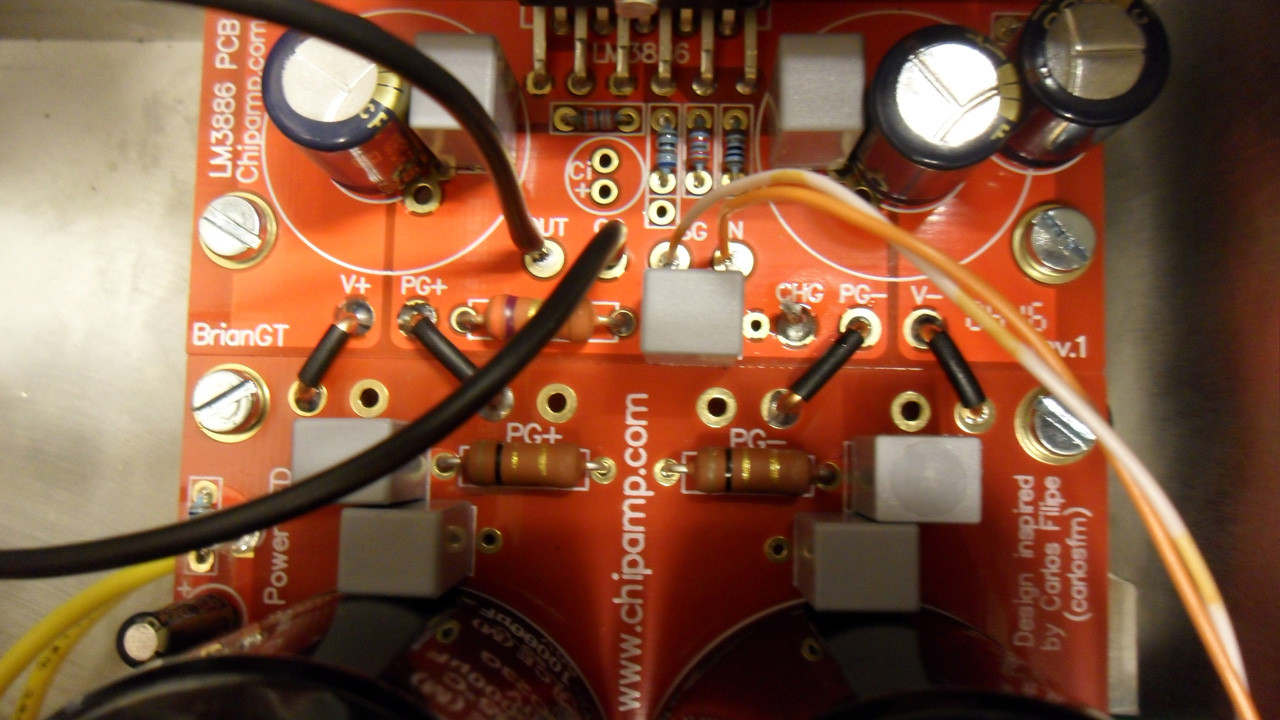

Närbild över förstärkare + nätdel.

(2012-09-29 03:03:37) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

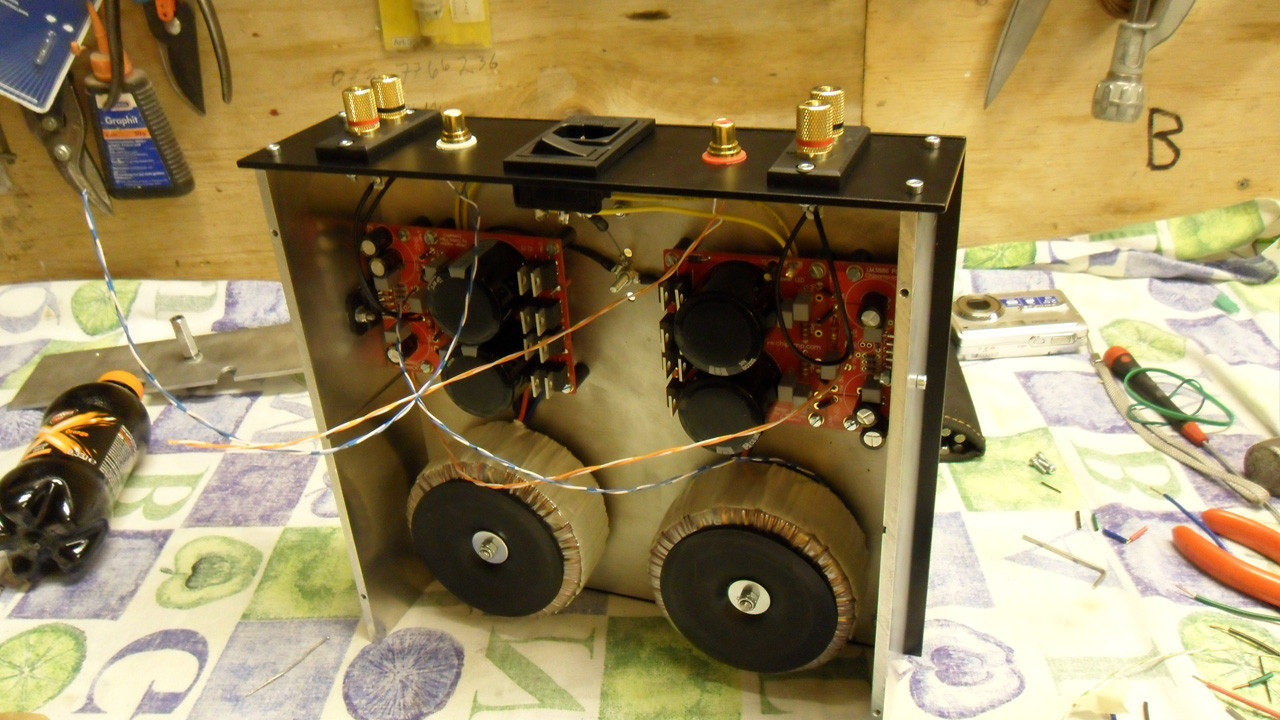

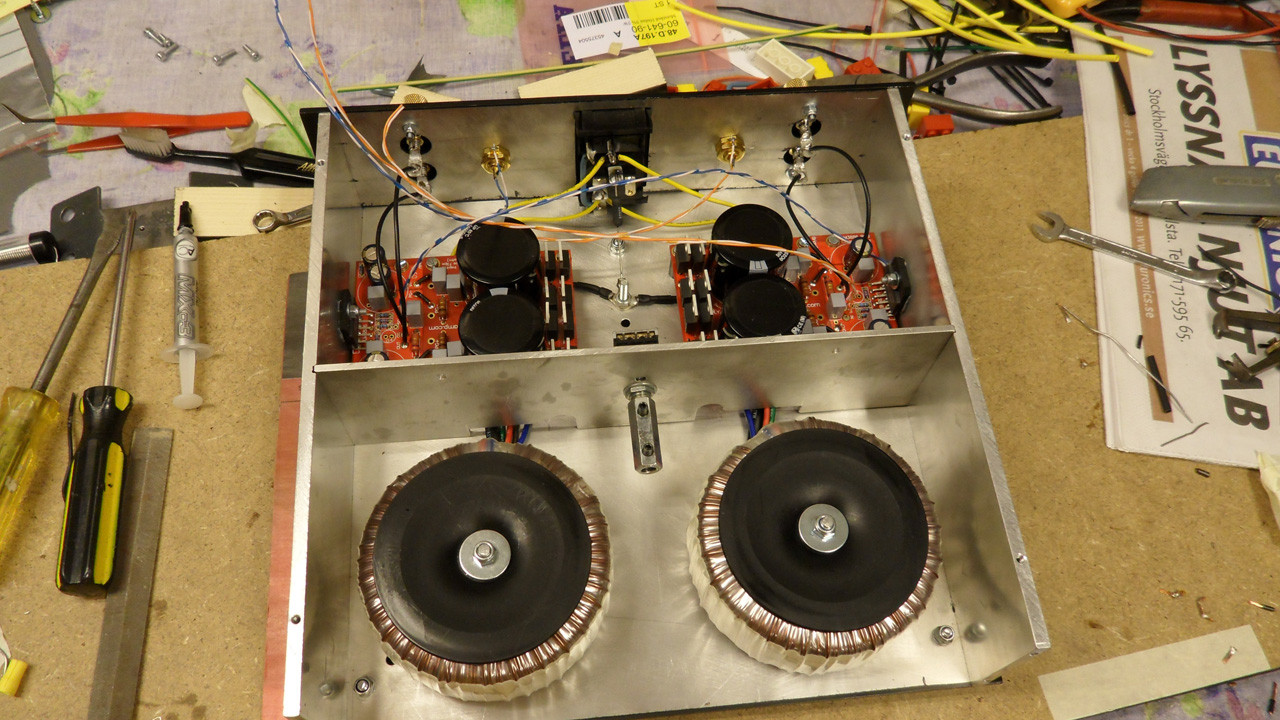

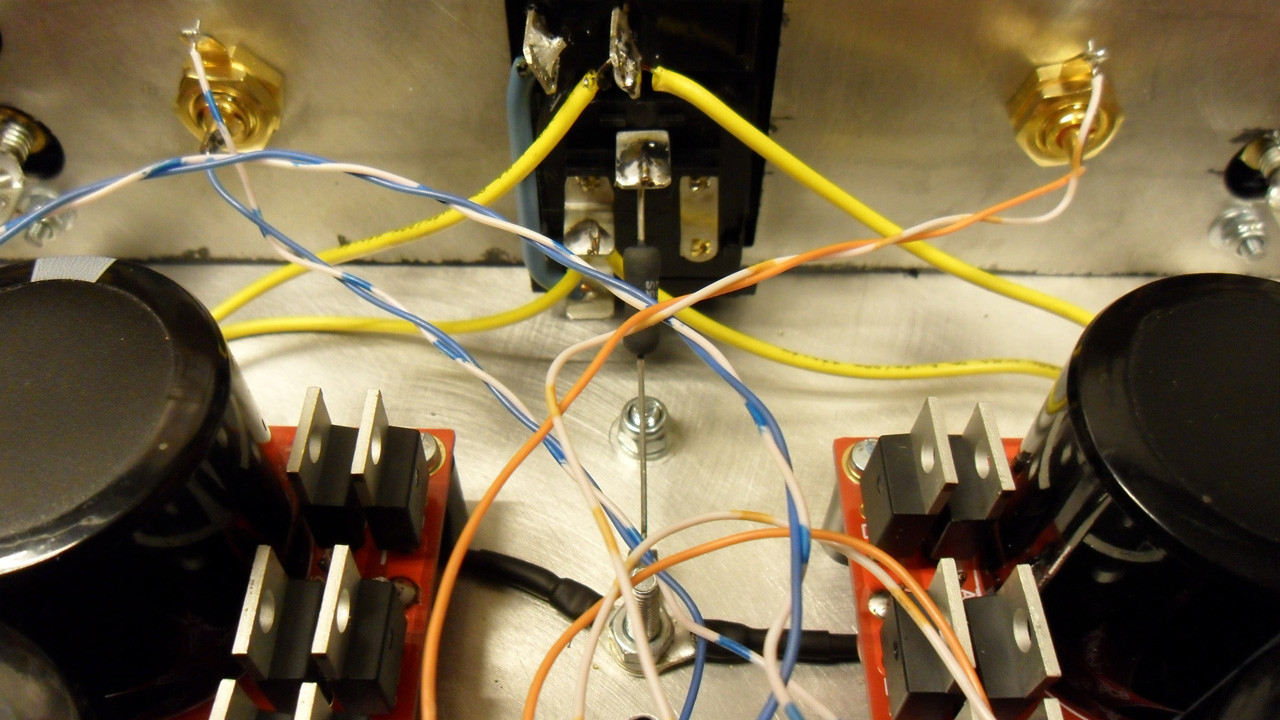

Halvslarvig dragning av kablaget. Skarvar, fastsättning, anslutningar och lödningar är till 110%. Har inte märkt av att signalen störs på något vis. Förstärkaren är helt knäpptyst under drift och det typiska 60hz hum-ljudet som vissa förstärkare kan ha från signal existerar inte. Knäpptysta trafos.

(2012-09-29 03:03:53) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

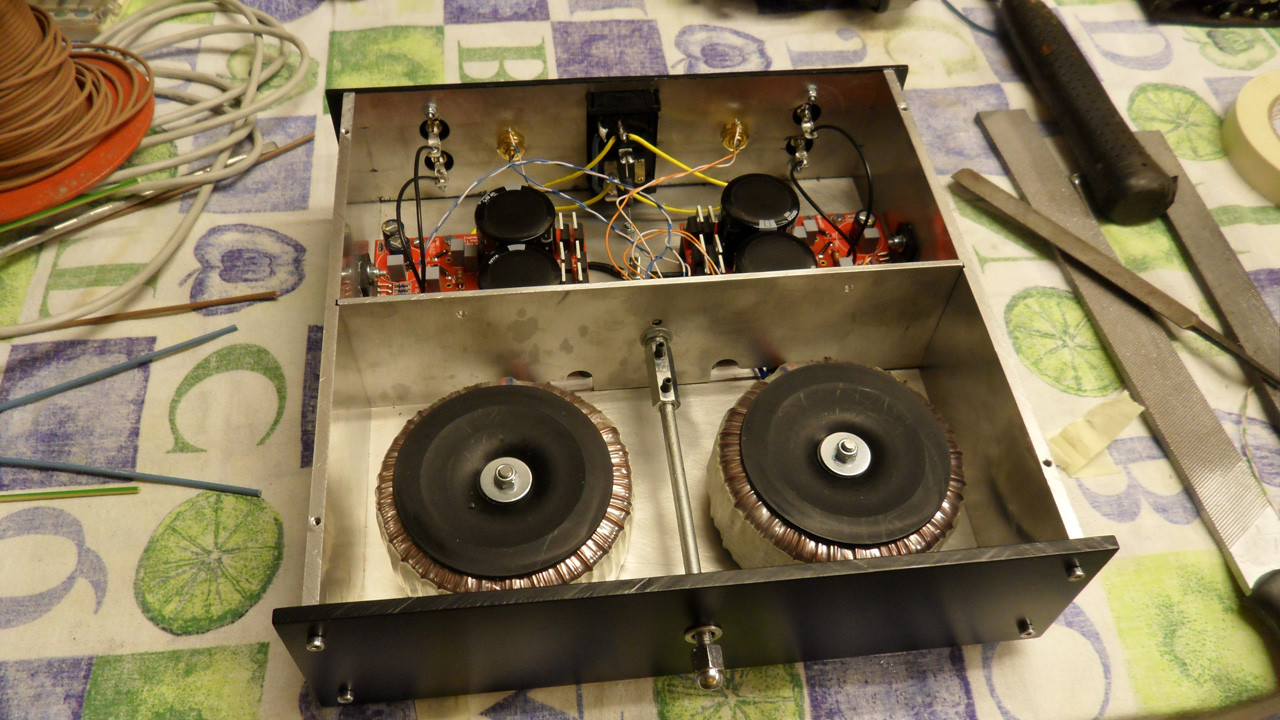

Allt på plats.

(2012-09-29 03:04:21) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

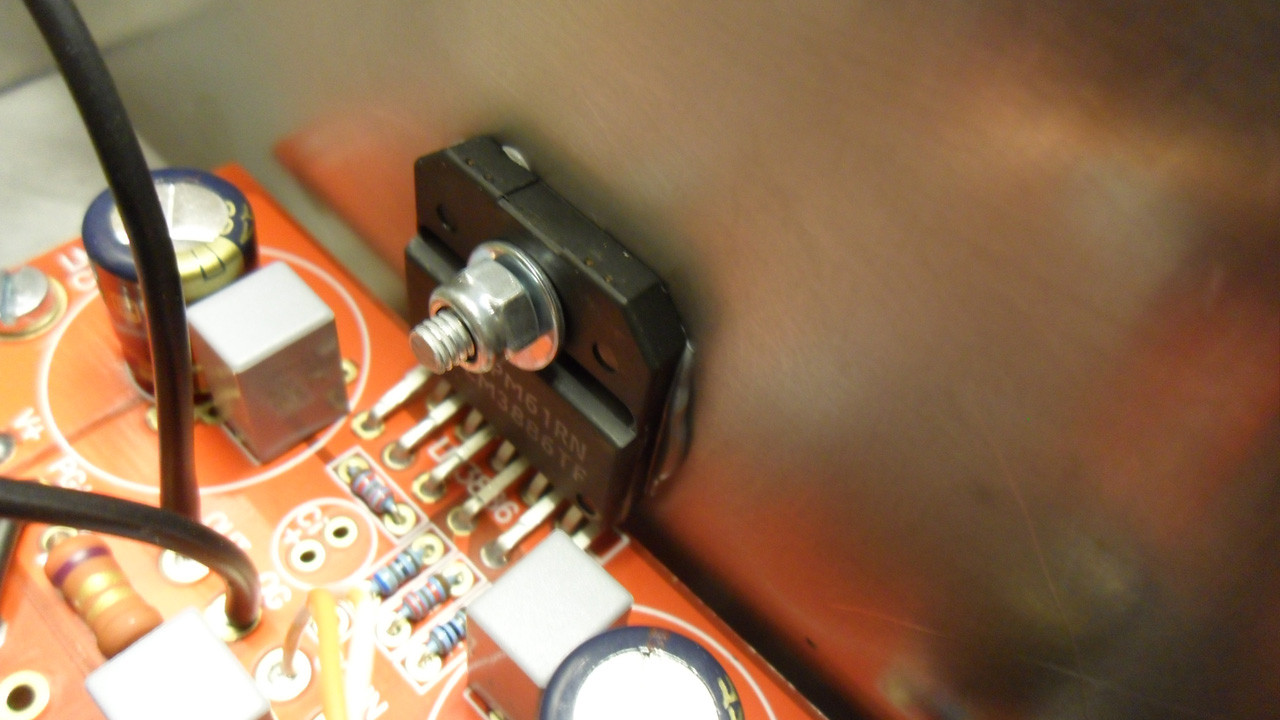

Artic Silver 5 kylpasta mellan lm3886 chippet och kylfläns/chassivägg för bättre värmeöverföring/kylning.

(2012-09-29 03:04:50) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

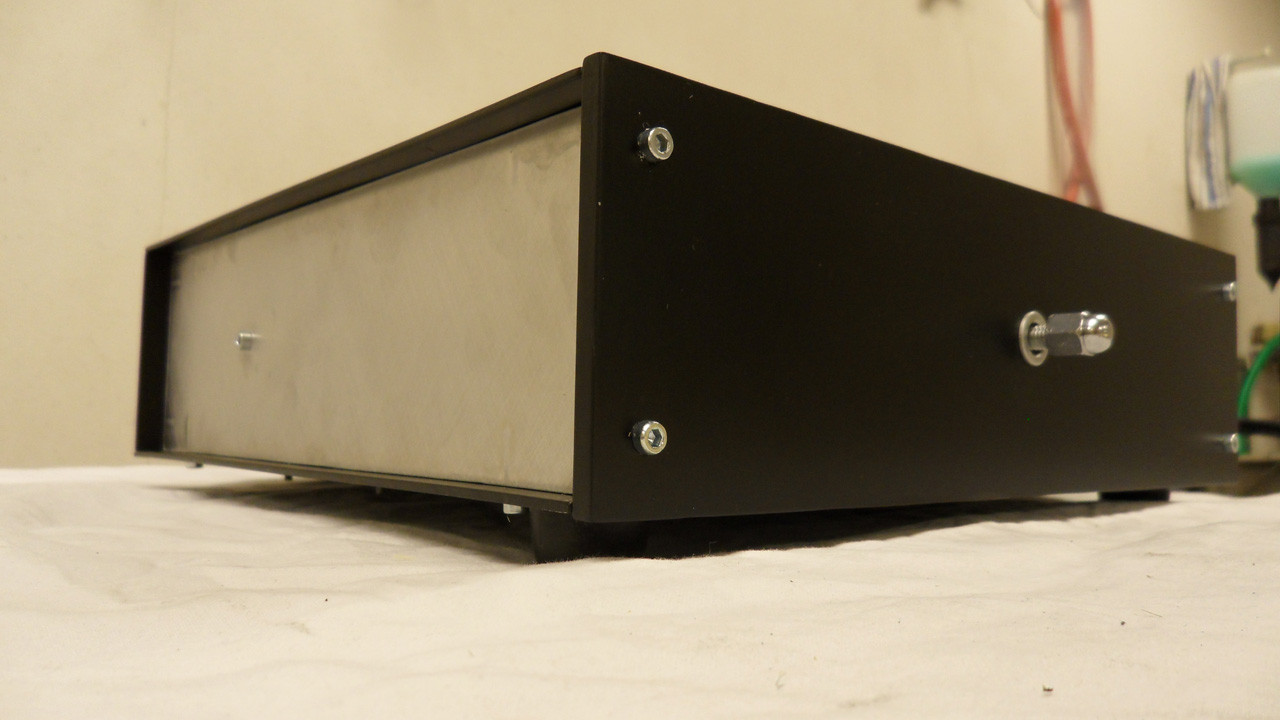

Voila!

(2012-09-29 03:05:11) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

-||-

(2012-09-29 03:05:26) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

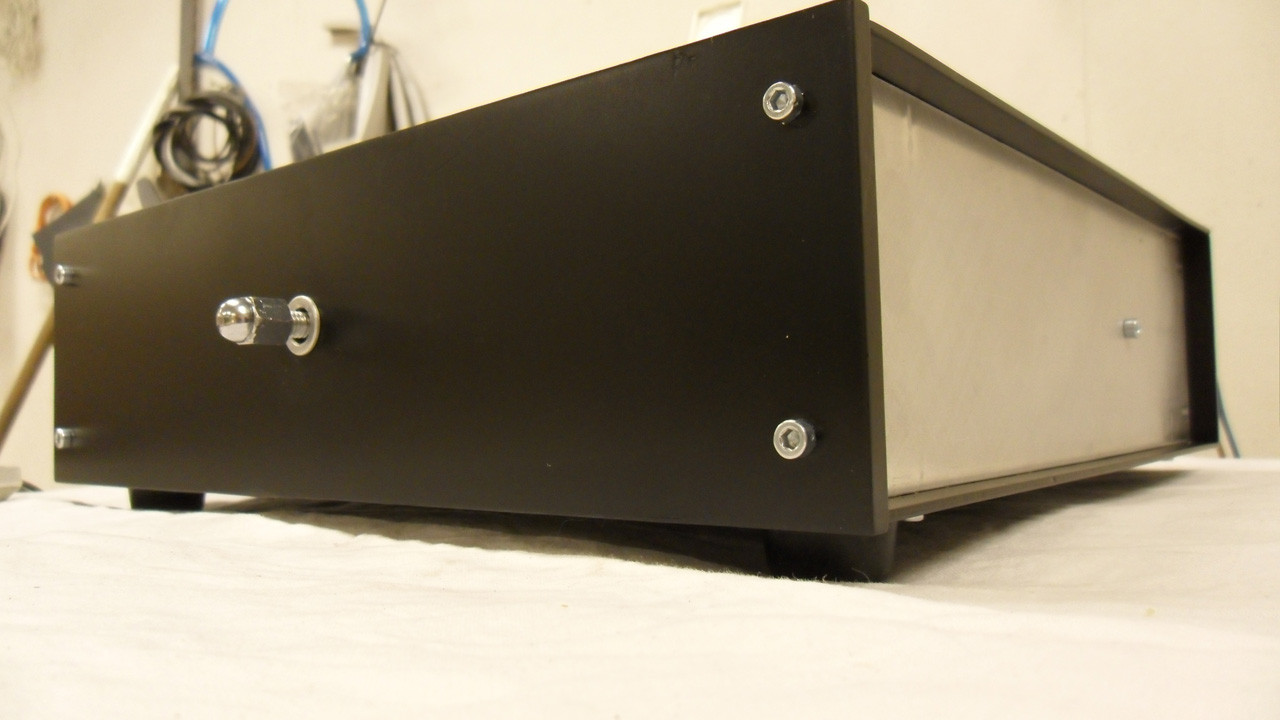

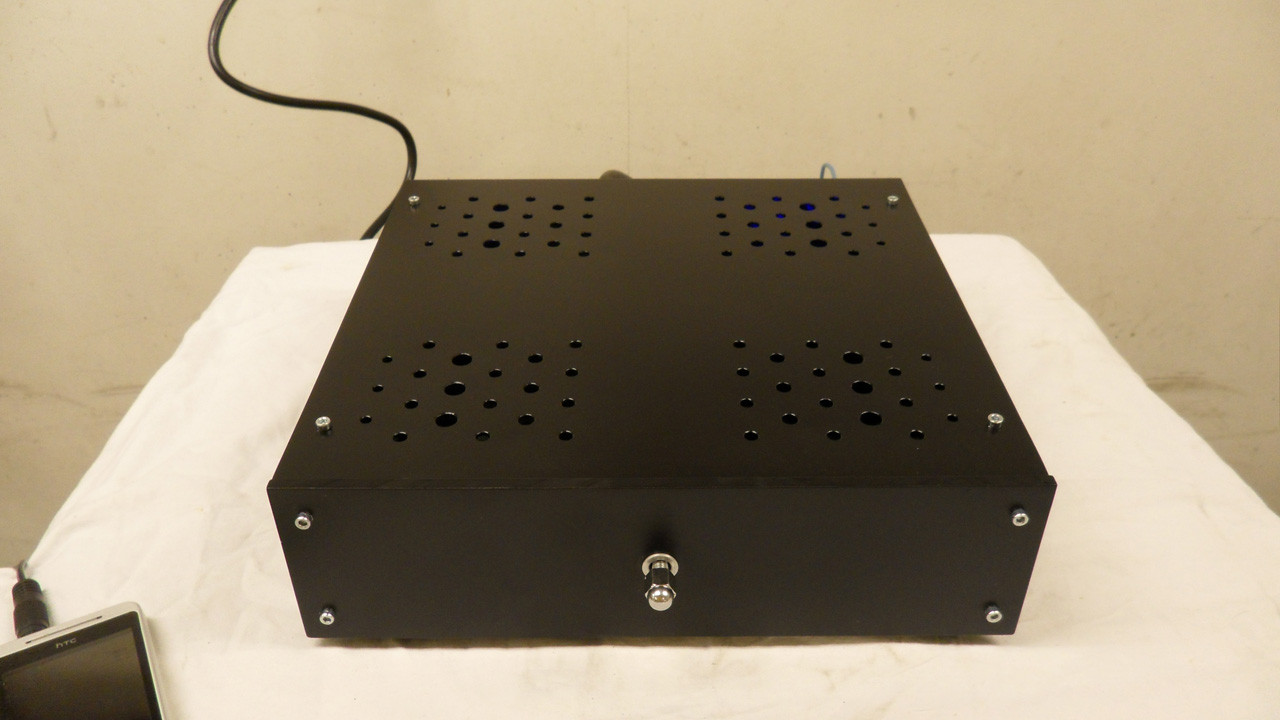

En färdig förstärkare!

Skapelsen levererar:
68 watt @ 4 ohm vid 28 volt.
38 watt i 8 ohm vid 28 volt.

I runda svängar kan man säga att den levererar ca 50w.

Den låter i mitt tycke fruktansvärt bra. Att den dessutom är relativt billig att bygga är bara en bonus. Med MUR860 dioder och totalt 40.000uF kapacitans är dynamik det minsta problemet för förstärkaren.
