Hej alla glada Mini-ägare. Jag är en lycklig ägare av en Compaq Mini 311c-1000SO och jag skulle vilja dela med mig av mina erfarenheter så här långt. Tips och trix längre ner i texten!! FAQ i mini'ns officiella tråd: Hårdvara utöver original:
|
Produkter i albumet:
|
Bilder i detta album
Växla till minatyrbilder

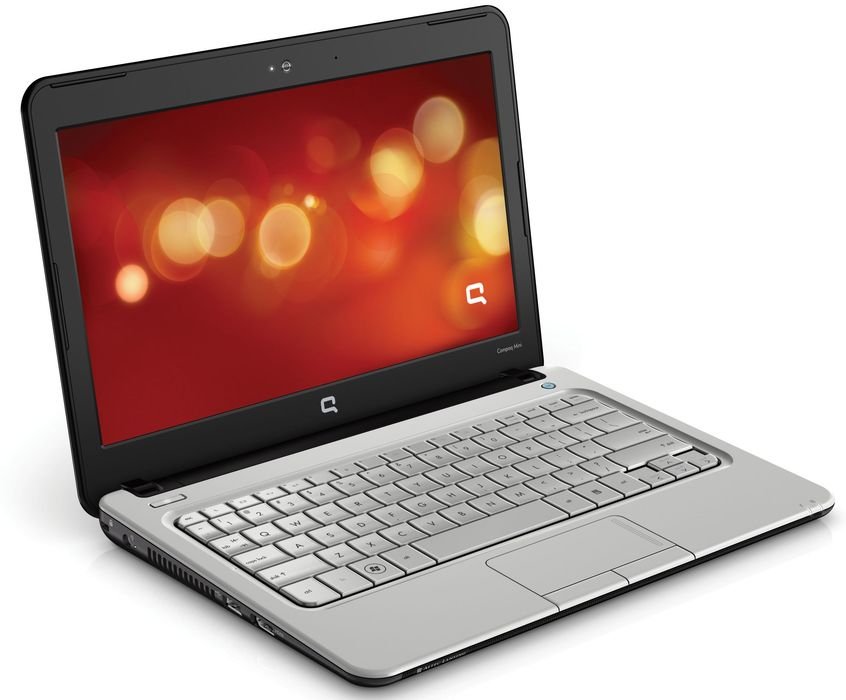

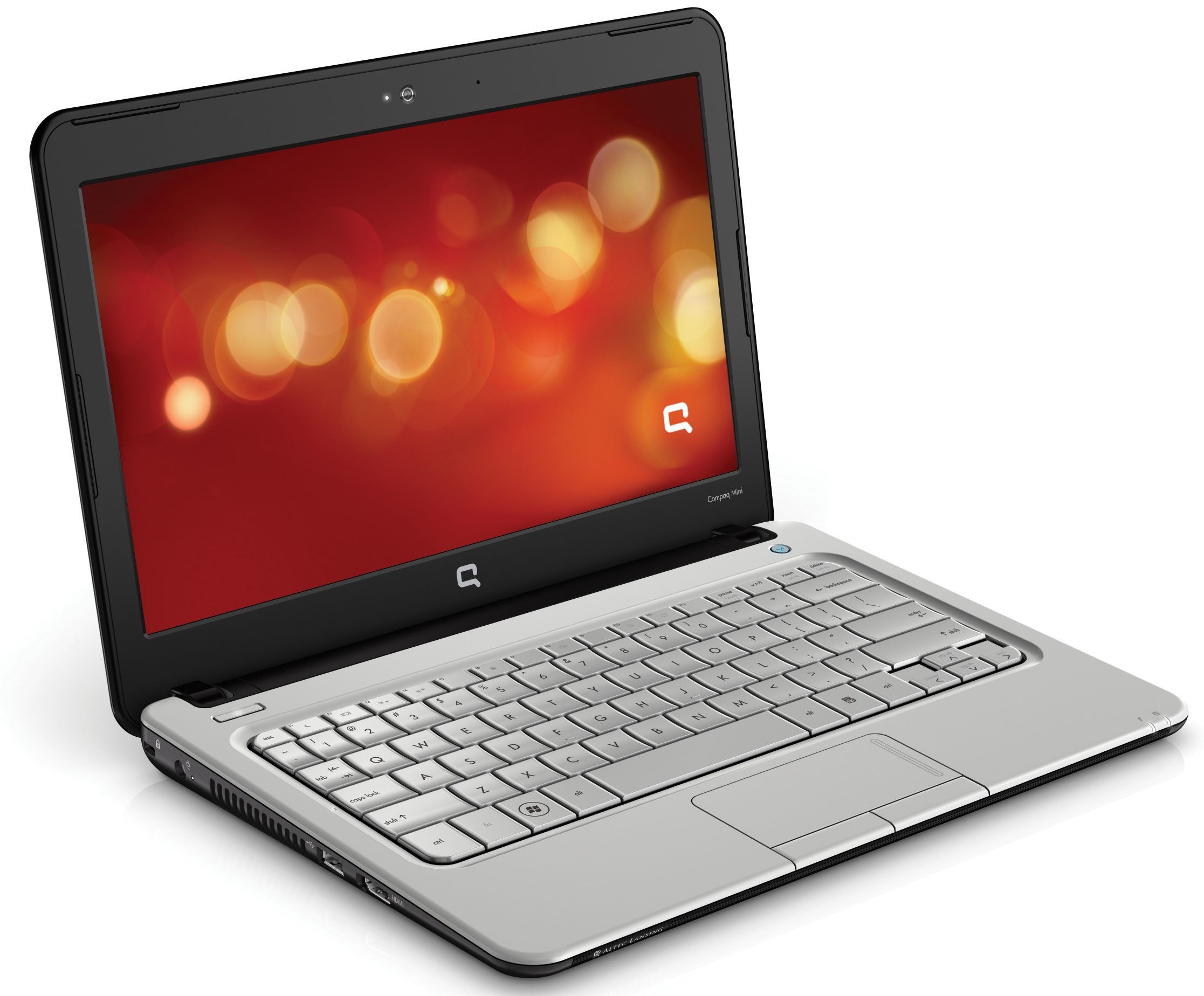

Godbiten
Precis lagom stor för mig. Köpte en Samsung NC10 10.1" till tjejen (givetvis med W7 och SSD i den med) men tycker den är för liten. 11.6" är mer lagom. (2010-03-14 13:39:13) Bilden är högupplöst. Klicka i bilden för att zooma.
Precis lagom stor för mig. Köpte en Samsung NC10 10.1" till tjejen (givetvis med W7 och SSD i den med) men tycker den är för liten. 11.6" är mer lagom. (2010-03-14 13:39:13) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden: SanDisk Extreme III SDHC Class 6 30MB/s 16GB, OCZ Vertex Series SATA II 2.5" SSD 30GB, Microsoft Windows 7 Professional Sve, HP Compaq Mini 311c-1000so, Corsair Value Select SO-DIMM DDR3 1333MHz 2GB (CMSO2GX3M1A1333C9)

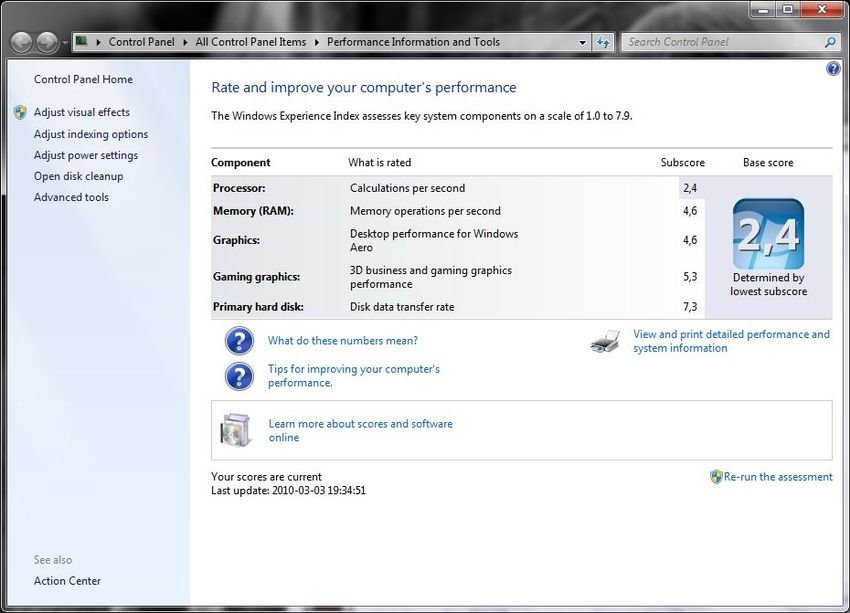

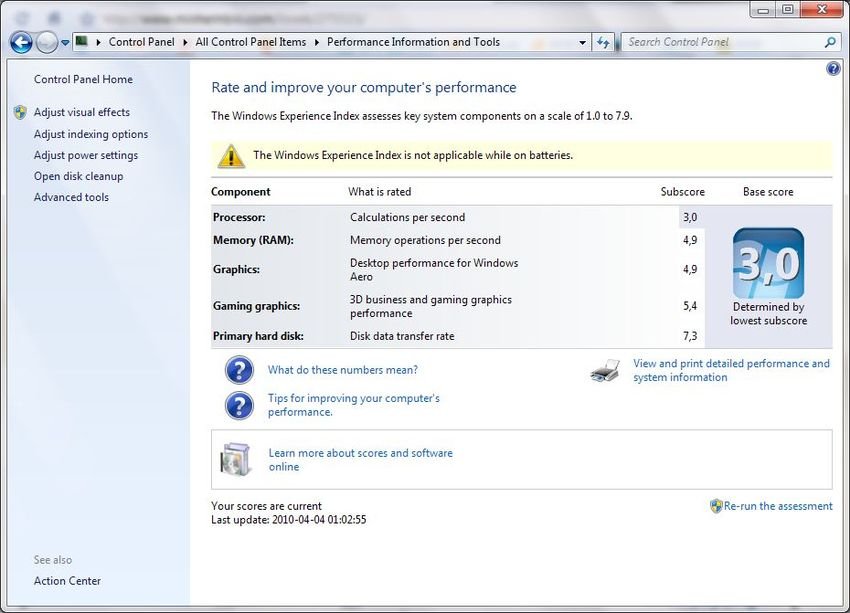

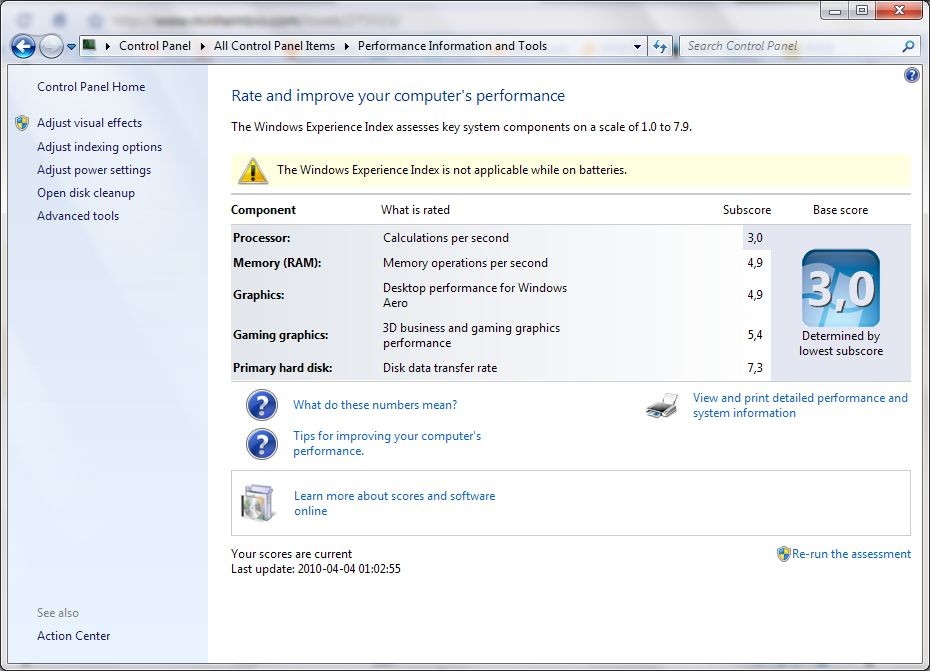

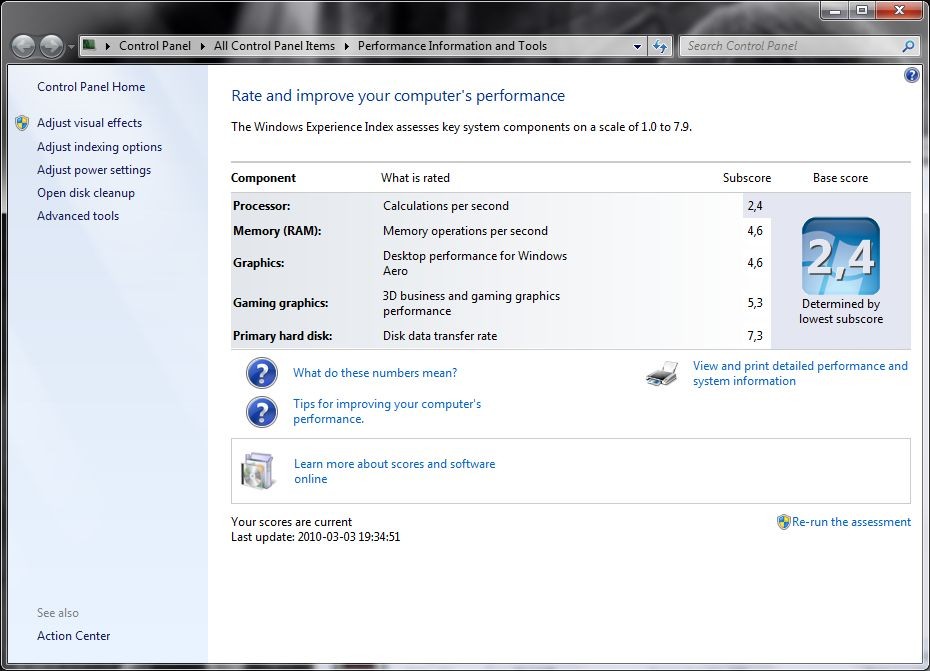

Windows Experience Index (Original)
Kanske inte så högt men det är CPUn som drar ner det, titta på HDD-prestandan, där finns det krut, även 3D är helt ok för en netbook. Detta är utan överklockning dock. (2010-03-14 15:16:55) Bilden är högupplöst. Klicka i bilden för att zooma.
Kanske inte så högt men det är CPUn som drar ner det, titta på HDD-prestandan, där finns det krut, även 3D är helt ok för en netbook. Detta är utan överklockning dock. (2010-03-14 15:16:55) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden: SanDisk Extreme III SDHC Class 6 30MB/s 16GB, OCZ Vertex Series SATA II 2.5" SSD 30GB, Microsoft Windows 7 Professional Sve, HP Compaq Mini 311c-1000so, Corsair Value Select SO-DIMM DDR3 1333MHz 2GB (CMSO2GX3M1A1333C9)
WEI vid 2,2GHz
Lite skillnad blev det allt. (2010-03-24 14:11:07) Bilden är högupplöst. Klicka i bilden för att zooma.
Lite skillnad blev det allt. (2010-03-24 14:11:07) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden: OCZ Vertex Series SATA II 2.5" SSD 30GB, Microsoft Windows 7 Professional Sve, HP Compaq Mini 311c-1000so, Corsair Value Select SO-DIMM DDR3 1333MHz 2GB (CMSO2GX3M1A1333C9)

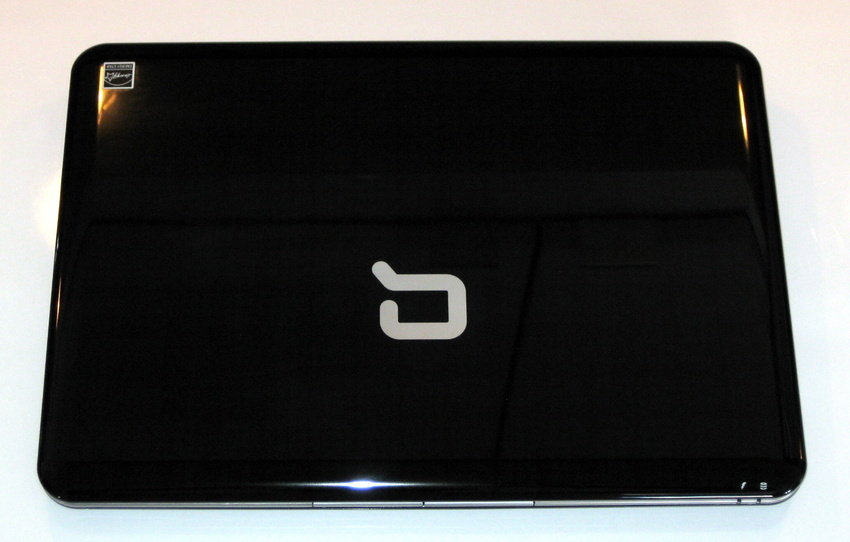

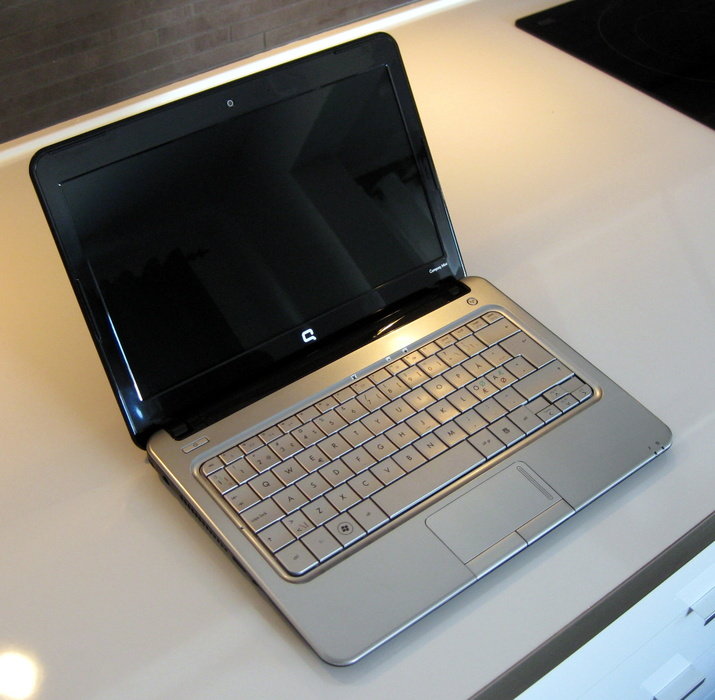

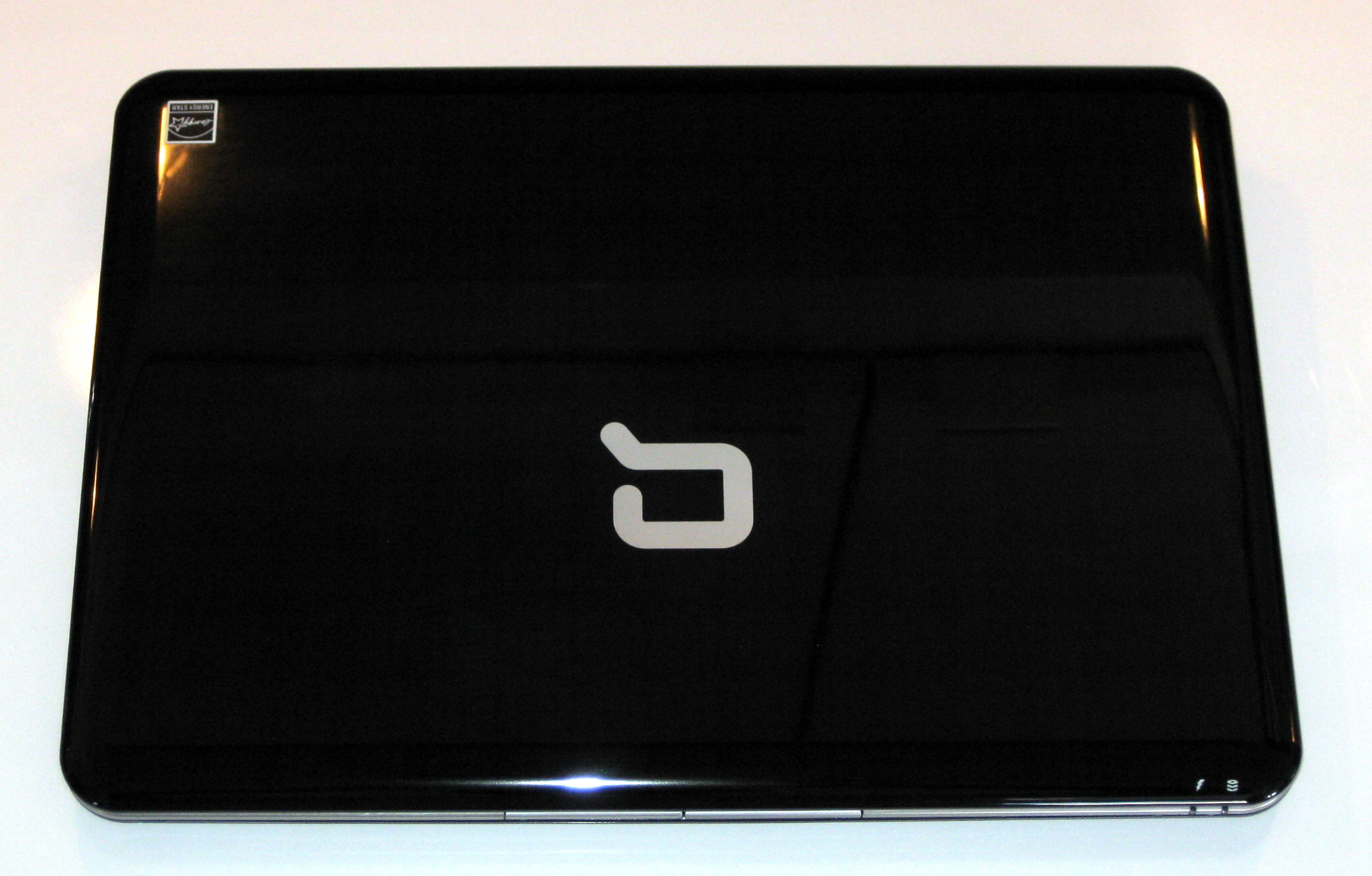

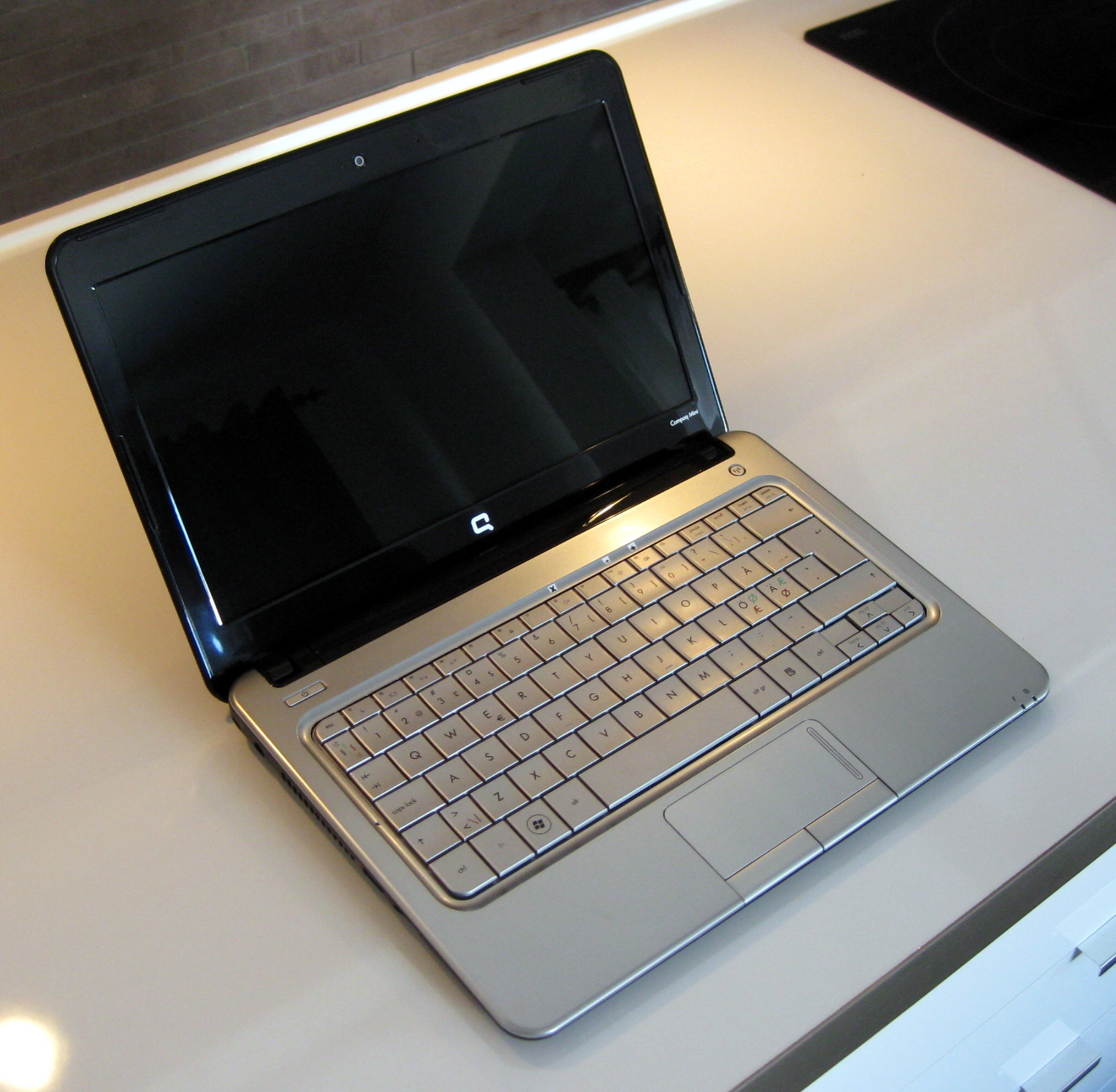

Blank å fin
dock svår att hålla fri från fingeravtryck :) Tur man fick med en mjuk trasa att putsa den med. (2010-03-14 14:26:53) Bilden är högupplöst. Klicka i bilden för att zooma.
dock svår att hålla fri från fingeravtryck :) Tur man fick med en mjuk trasa att putsa den med. (2010-03-14 14:26:53) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden: HP Compaq Mini 311c-1000so

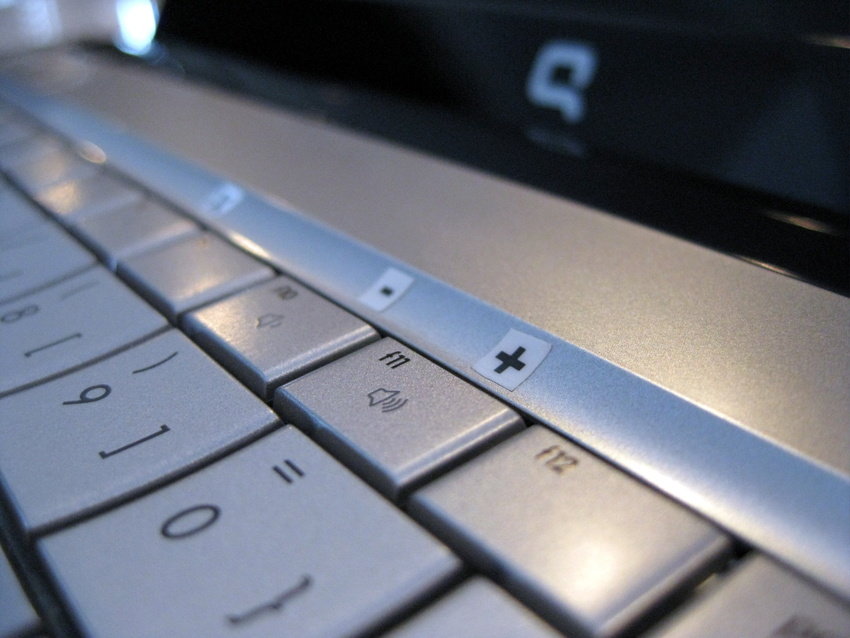

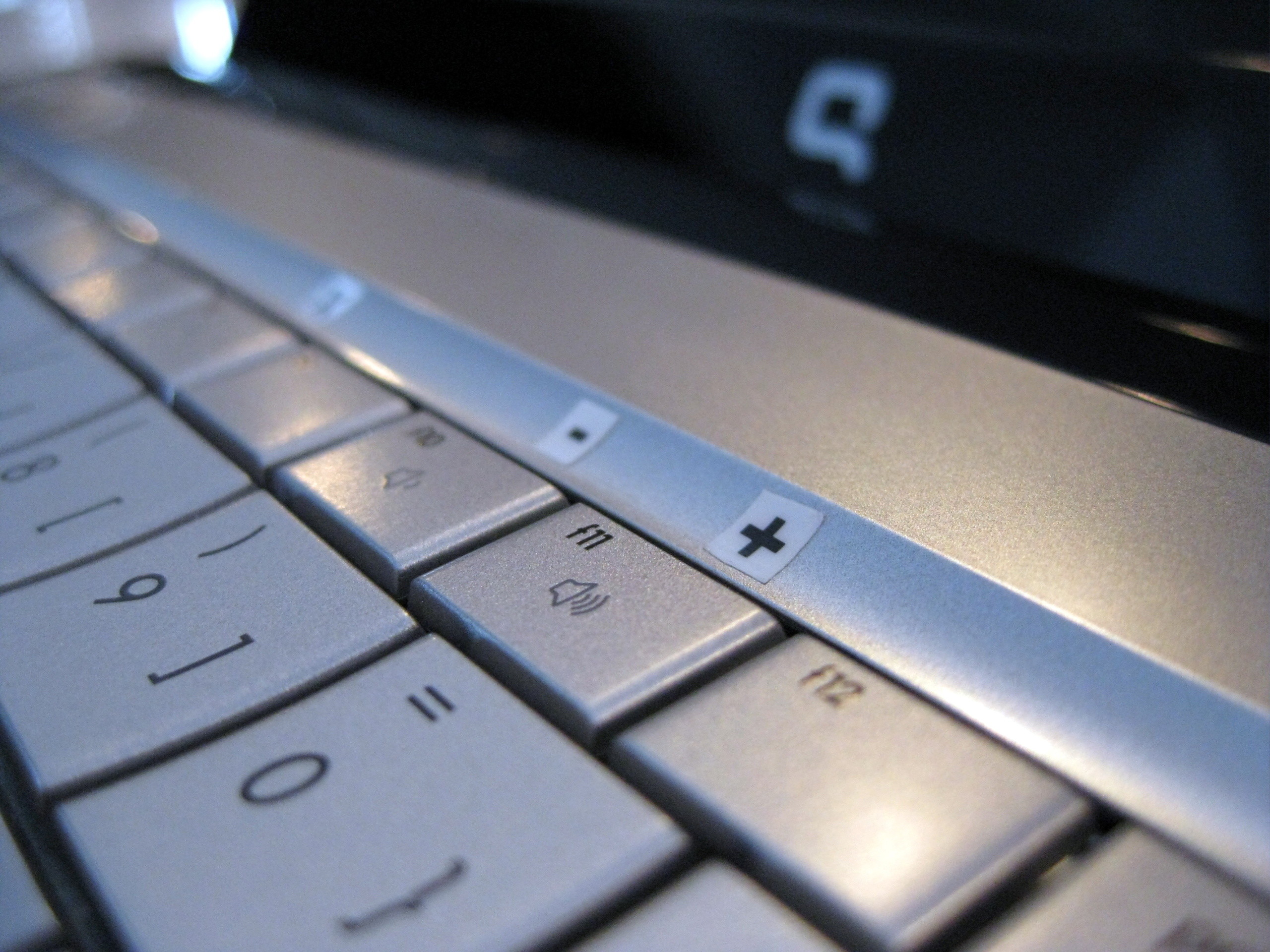

"Mod"
Sitter man med lillen i knät (vilket den oftast är) så ser man inte fn symbolerna så väl därför har jag satt små lappar för de vanligaste funktionstangenterna så jag ser dem bättre (nej jag är inte gammal och blind, perfekt syn på båda ögonen :) (2010-03-14 14:30:01) Bilden är högupplöst. Klicka i bilden för att zooma.
Sitter man med lillen i knät (vilket den oftast är) så ser man inte fn symbolerna så väl därför har jag satt små lappar för de vanligaste funktionstangenterna så jag ser dem bättre (nej jag är inte gammal och blind, perfekt syn på båda ögonen :) (2010-03-14 14:30:01) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden: HP Compaq Mini 311c-1000so

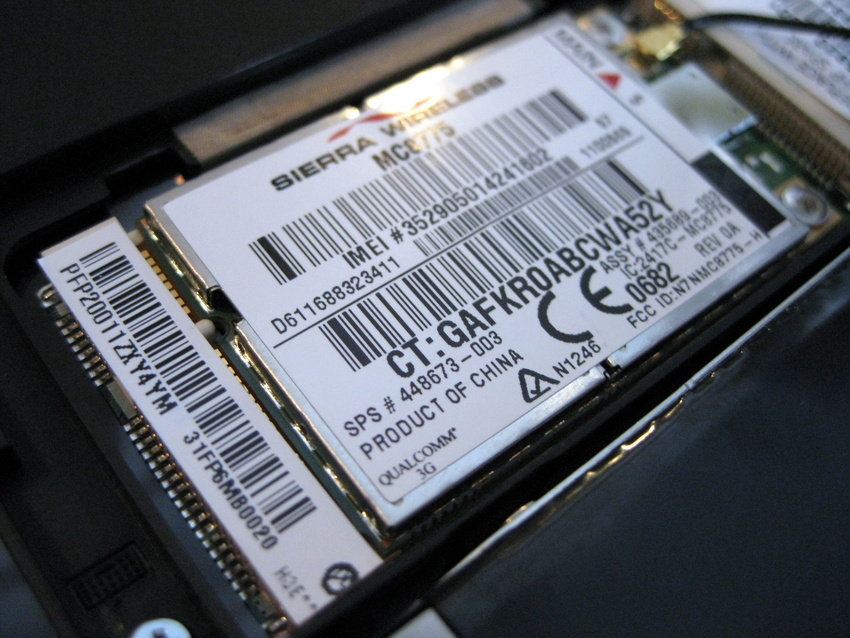

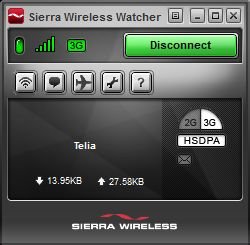

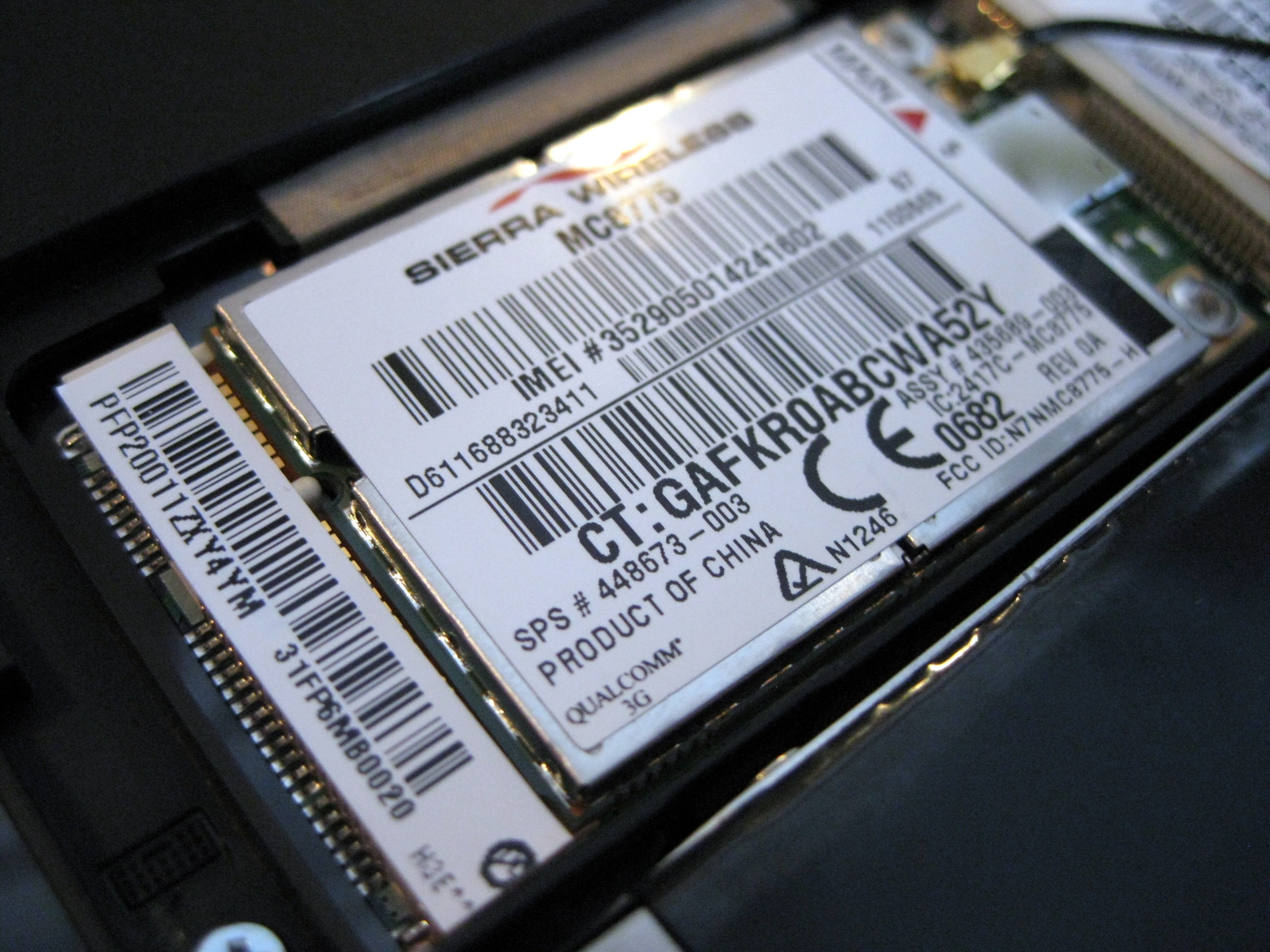

Mitt lilla 3G-kort
Efter massa trixande (BIOS-hack, F/W-uppgradering osv) funkar det bra. Jag har inte voice-versionen, dvs bara ett MC8775 utan "V", men vem behöver det :) (2010-03-14 13:41:03)
Efter massa trixande (BIOS-hack, F/W-uppgradering osv) funkar det bra. Jag har inte voice-versionen, dvs bara ett MC8775 utan "V", men vem behöver det :) (2010-03-14 13:41:03)
Produkter på bilden:

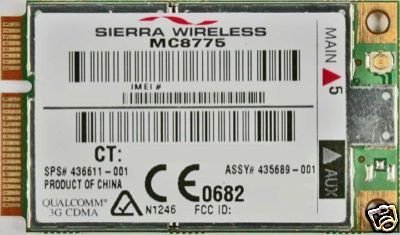

WWAN-kort
Inhandlad via ebay, skickades från Kina med allt vad det innebär.... Fick låsa upp SIM-låset själv fast det stod att det skulle vara fixat i annonsen (dåligt) och var tvungen att uppgradera firmware på kortet för att det skulle lira men nu fungerar det bra. (2010-03-14 14:35:46) Bilden är högupplöst. Klicka i bilden för att zooma.
Inhandlad via ebay, skickades från Kina med allt vad det innebär.... Fick låsa upp SIM-låset själv fast det stod att det skulle vara fixat i annonsen (dåligt) och var tvungen att uppgradera firmware på kortet för att det skulle lira men nu fungerar det bra. (2010-03-14 14:35:46) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden: HP Compaq Mini 311c-1000so

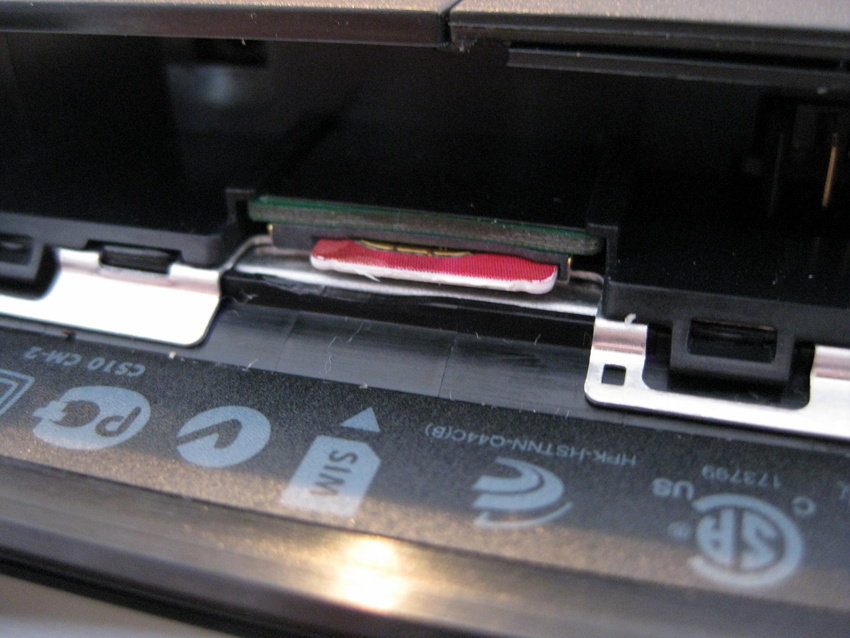

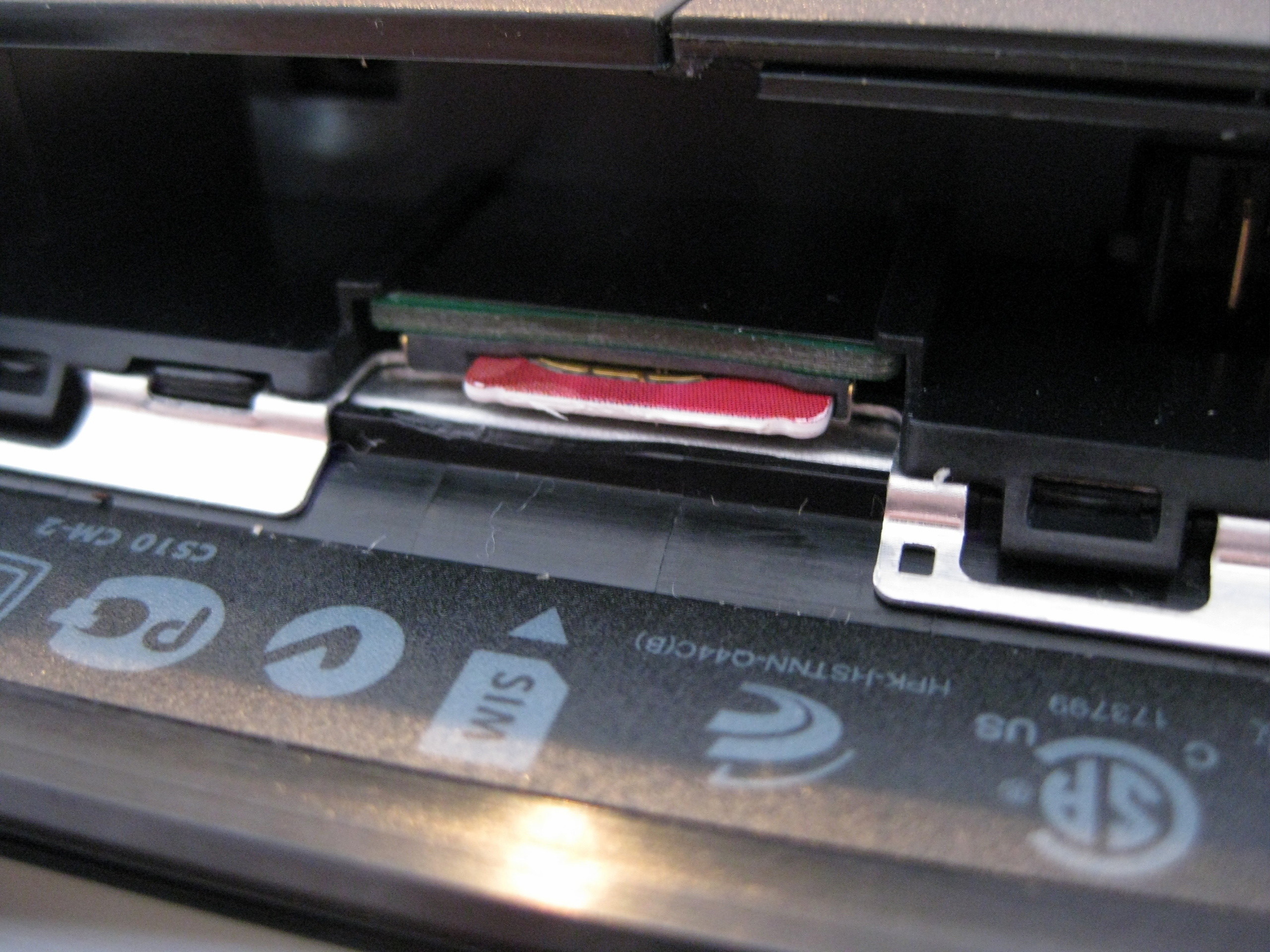

SIM-kortshållaren
inns troligen på alla modeller av Mini 311c men om Ni vill kunna eftermontera WWAN kontrollera att denna lilla SIM-kortshållare finns under batteriet för att ine bli besvikna sedan. På "-1000SO"-modellen finns den iaf och den fungerar. (2010-03-14 14:41:54) Bilden är högupplöst. Klicka i bilden för att zooma.
inns troligen på alla modeller av Mini 311c men om Ni vill kunna eftermontera WWAN kontrollera att denna lilla SIM-kortshållare finns under batteriet för att ine bli besvikna sedan. På "-1000SO"-modellen finns den iaf och den fungerar. (2010-03-14 14:41:54) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden: HP Compaq Mini 311c-1000so

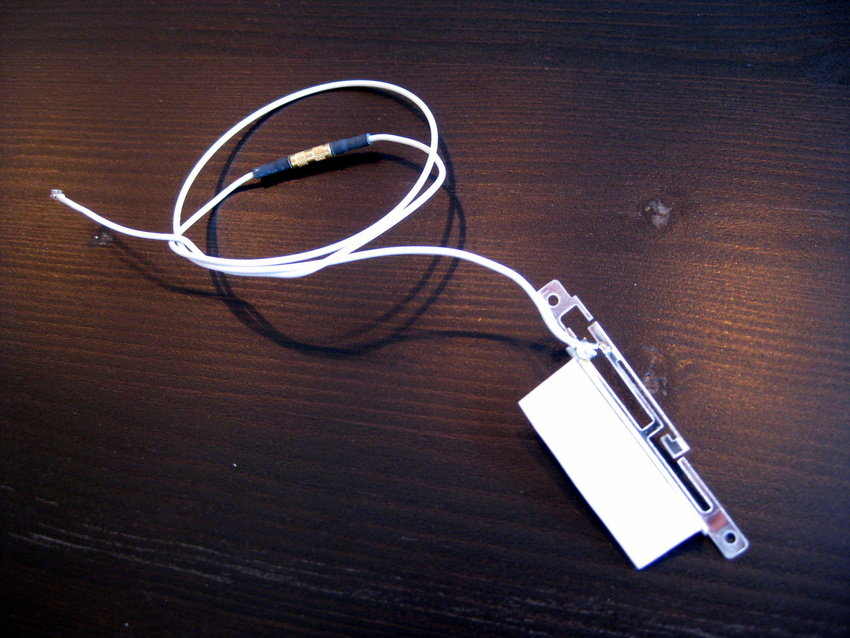

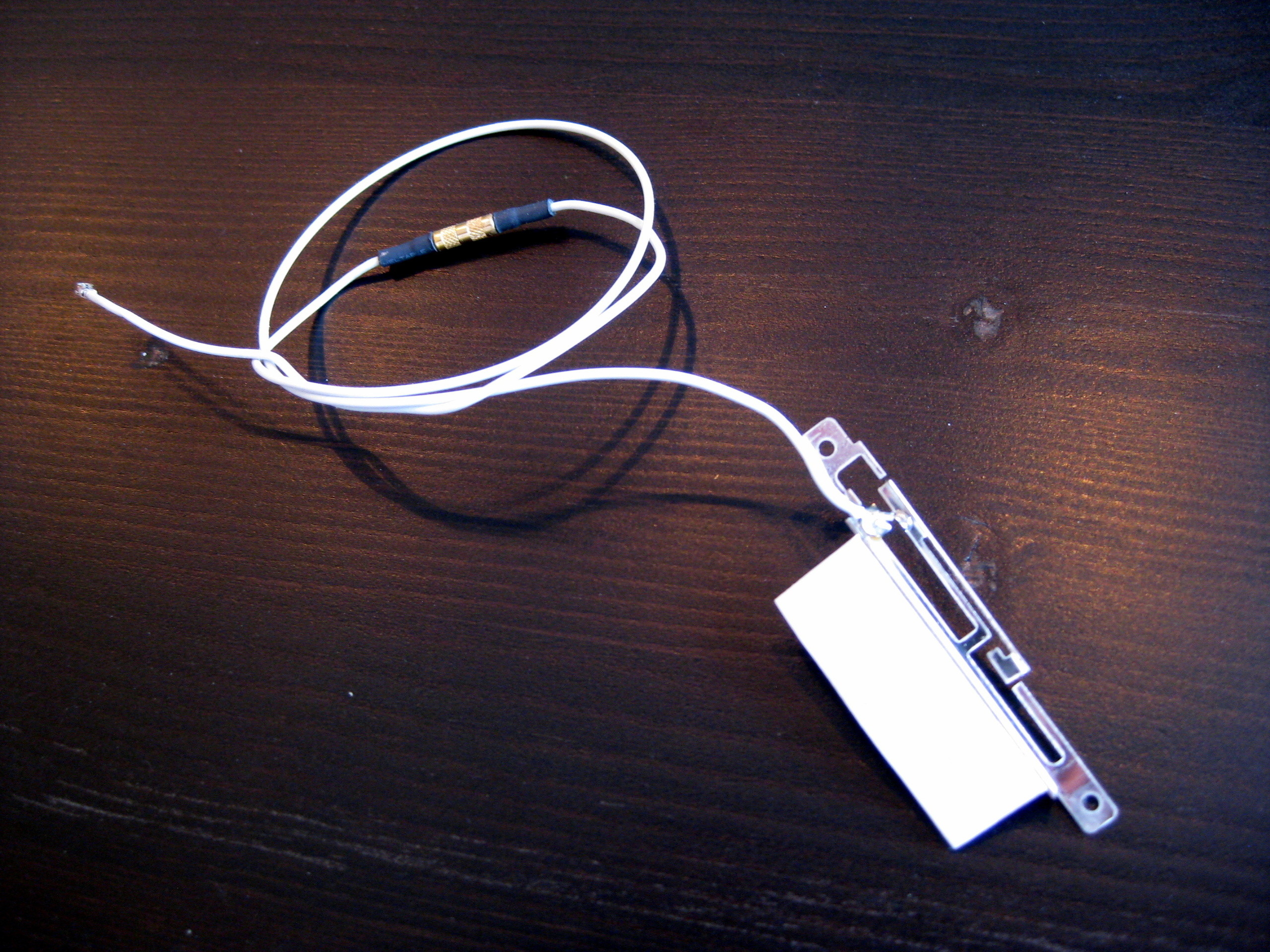

WLAN-antenn från en gammal laptop
Strippade en gammal laptop och fick ut 2 sådana här, visserligen WLAN men vad jag förstår så är det ofta samma antenn för både WLAN och WWAN. Vid torrtest med antennen hängande på skärmen fick jag max mottagning på HSDPA och 6Mbit nedströms, lovande!! Med den U-formade antennen som följde med kortet hade jag bara 2/5 staplar på 3G och ca 2Mbit ned. (2010-03-15 19:27:26) Bilden är högupplöst. Klicka i bilden för att zooma.
Strippade en gammal laptop och fick ut 2 sådana här, visserligen WLAN men vad jag förstår så är det ofta samma antenn för både WLAN och WWAN. Vid torrtest med antennen hängande på skärmen fick jag max mottagning på HSDPA och 6Mbit nedströms, lovande!! Med den U-formade antennen som följde med kortet hade jag bara 2/5 staplar på 3G och ca 2Mbit ned. (2010-03-15 19:27:26) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden: HP Compaq Mini 311c-1000so

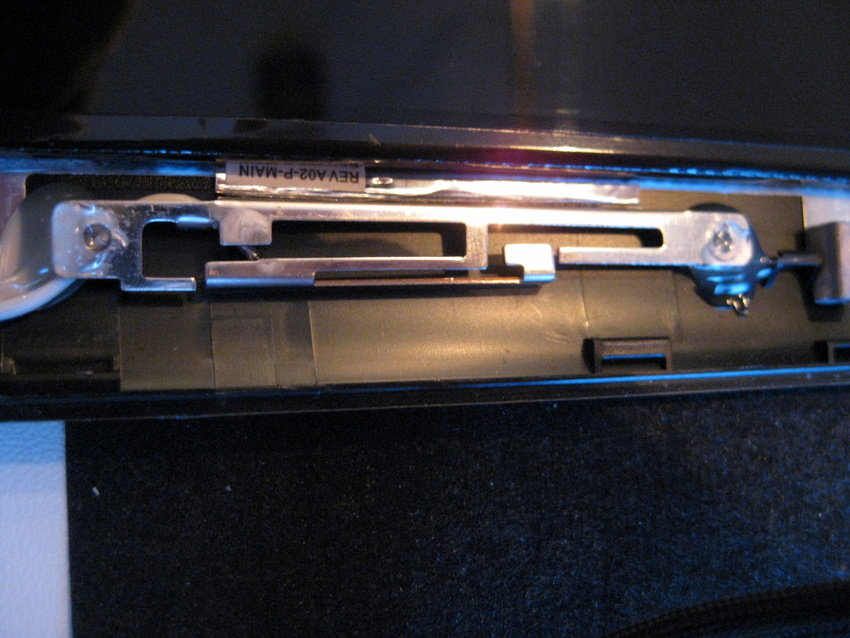

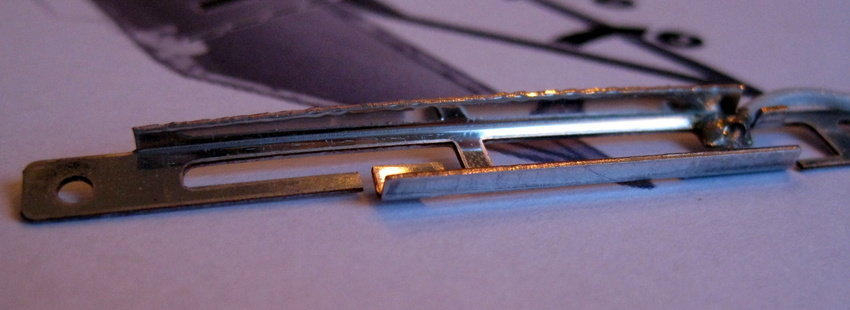

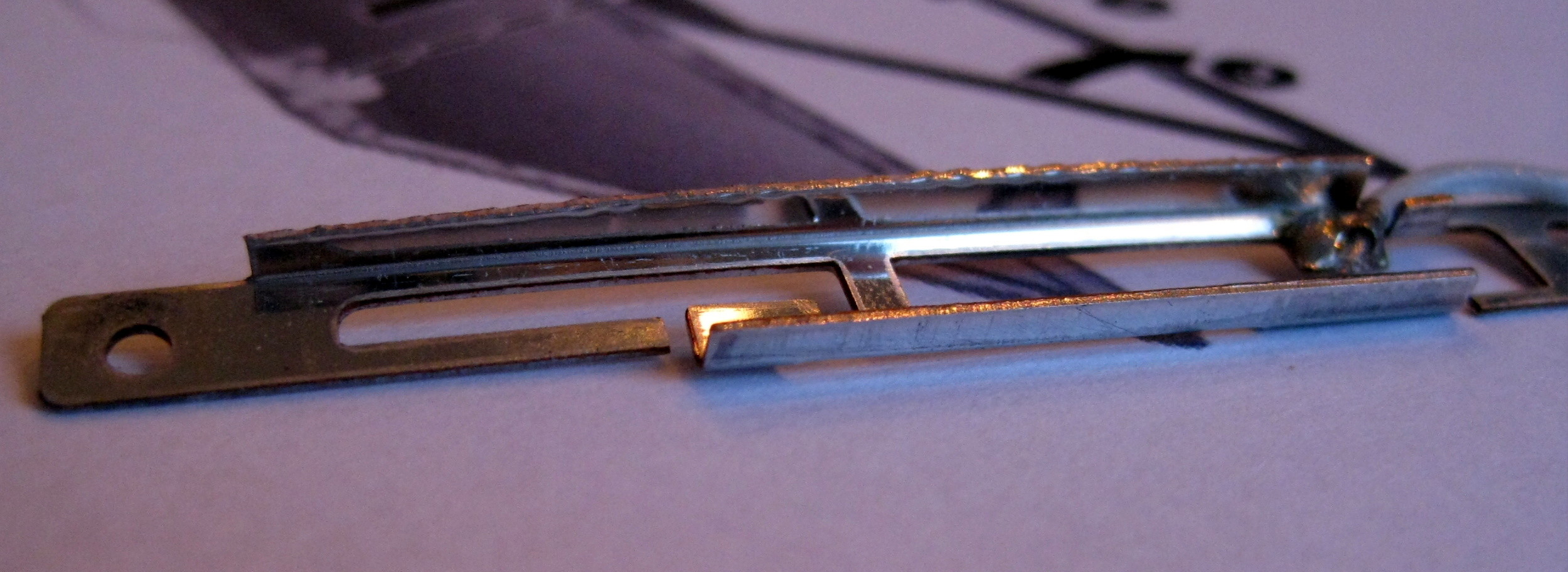

Moddad antenn
Jag var tvungen att klippa ner antennen lite på djupet för att få plats med den innanför skalet, satte tillbaka folien igen efter mod. (2010-03-15 19:31:20) Bilden är högupplöst. Klicka i bilden för att zooma.
Jag var tvungen att klippa ner antennen lite på djupet för att få plats med den innanför skalet, satte tillbaka folien igen efter mod. (2010-03-15 19:31:20) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden: HP Compaq Mini 311c-1000so

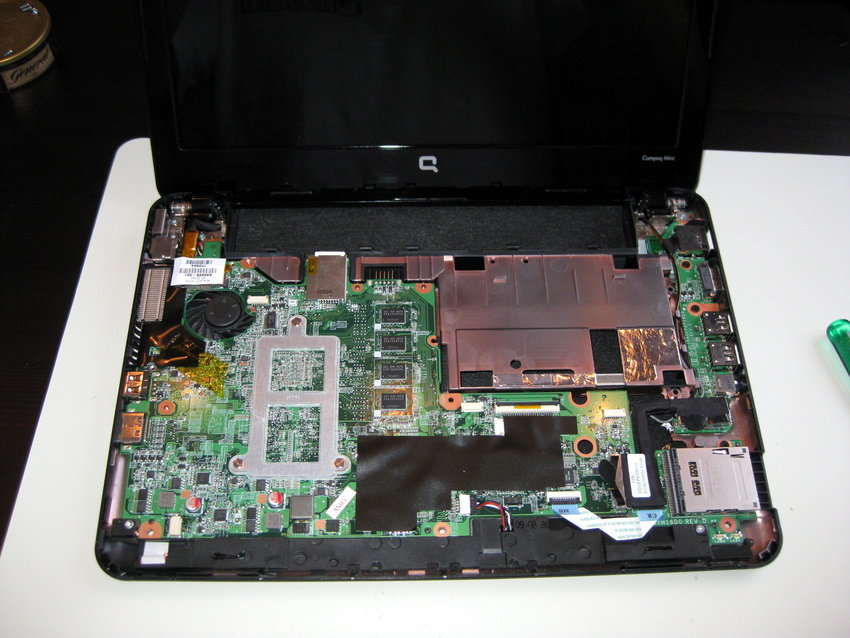

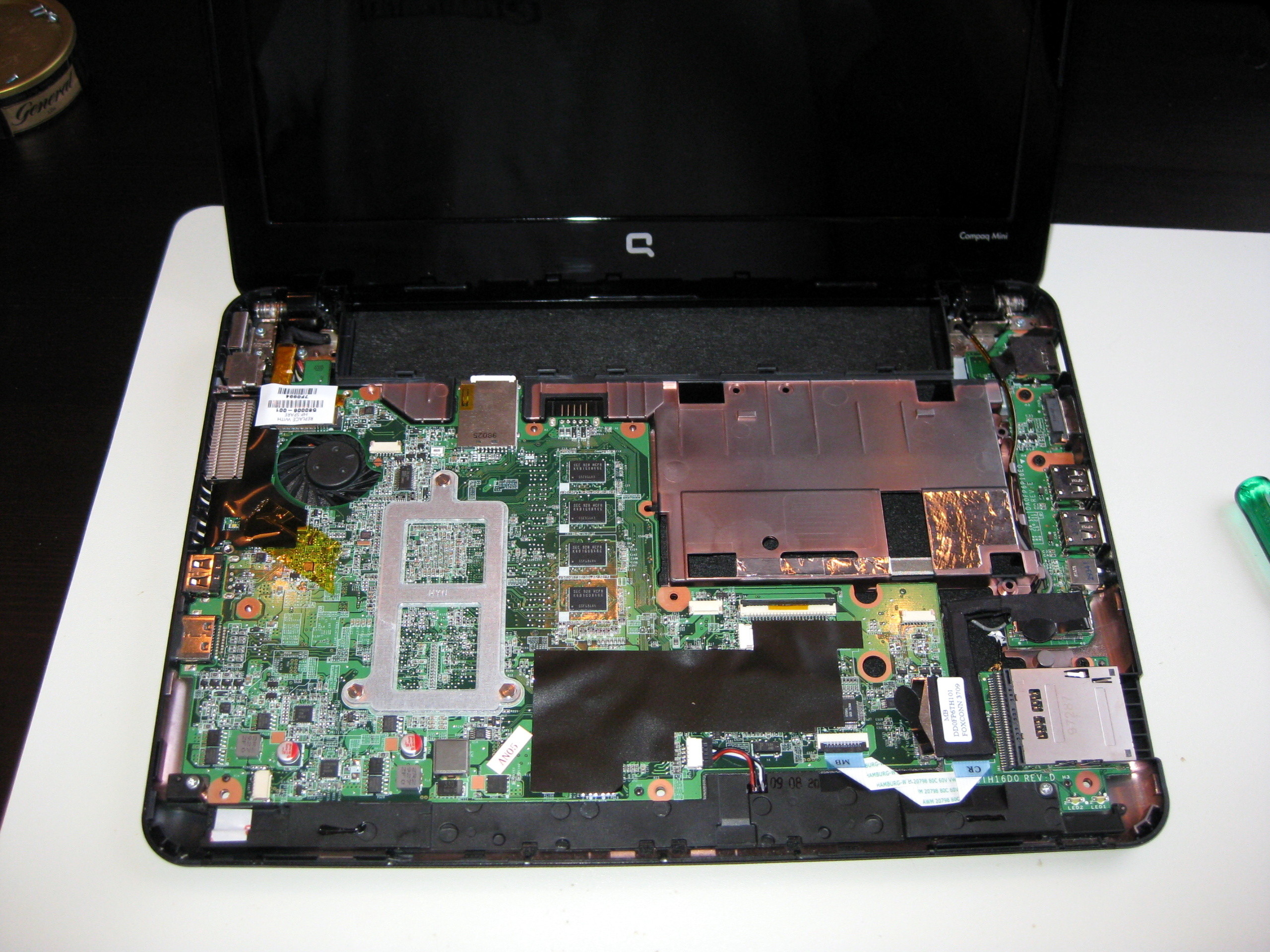

Stripteas
Följde servicehandboken till punkt och pricka för att ta isär lillen, dock stod det inget om att WWAN/WLAN-korten måste tas ut först vilket jag upptäckte efter massa bändande, tur jag inte tog i för mycket. (2010-03-15 19:32:54) Bilden är högupplöst. Klicka i bilden för att zooma.
Följde servicehandboken till punkt och pricka för att ta isär lillen, dock stod det inget om att WWAN/WLAN-korten måste tas ut först vilket jag upptäckte efter massa bändande, tur jag inte tog i för mycket. (2010-03-15 19:32:54) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden: HP Compaq Mini 311c-1000so

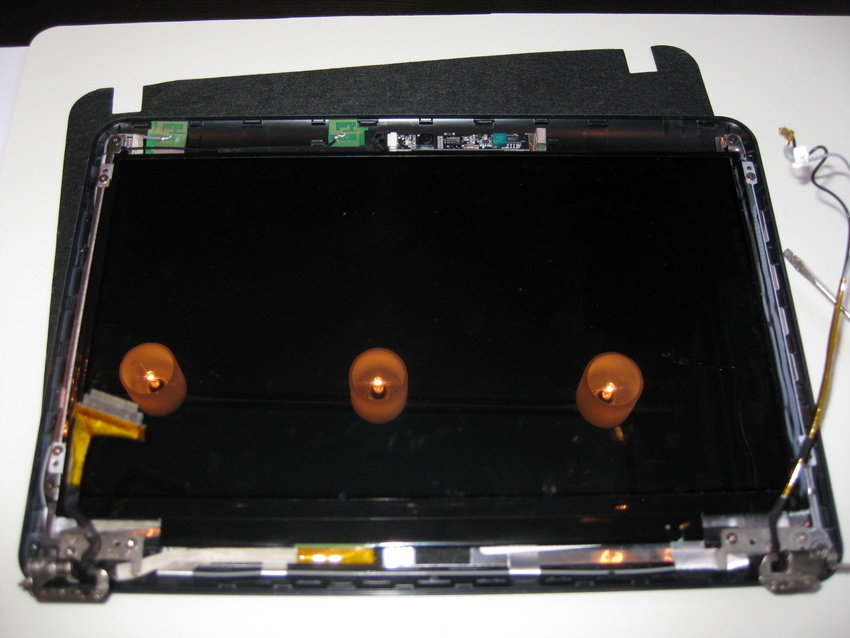

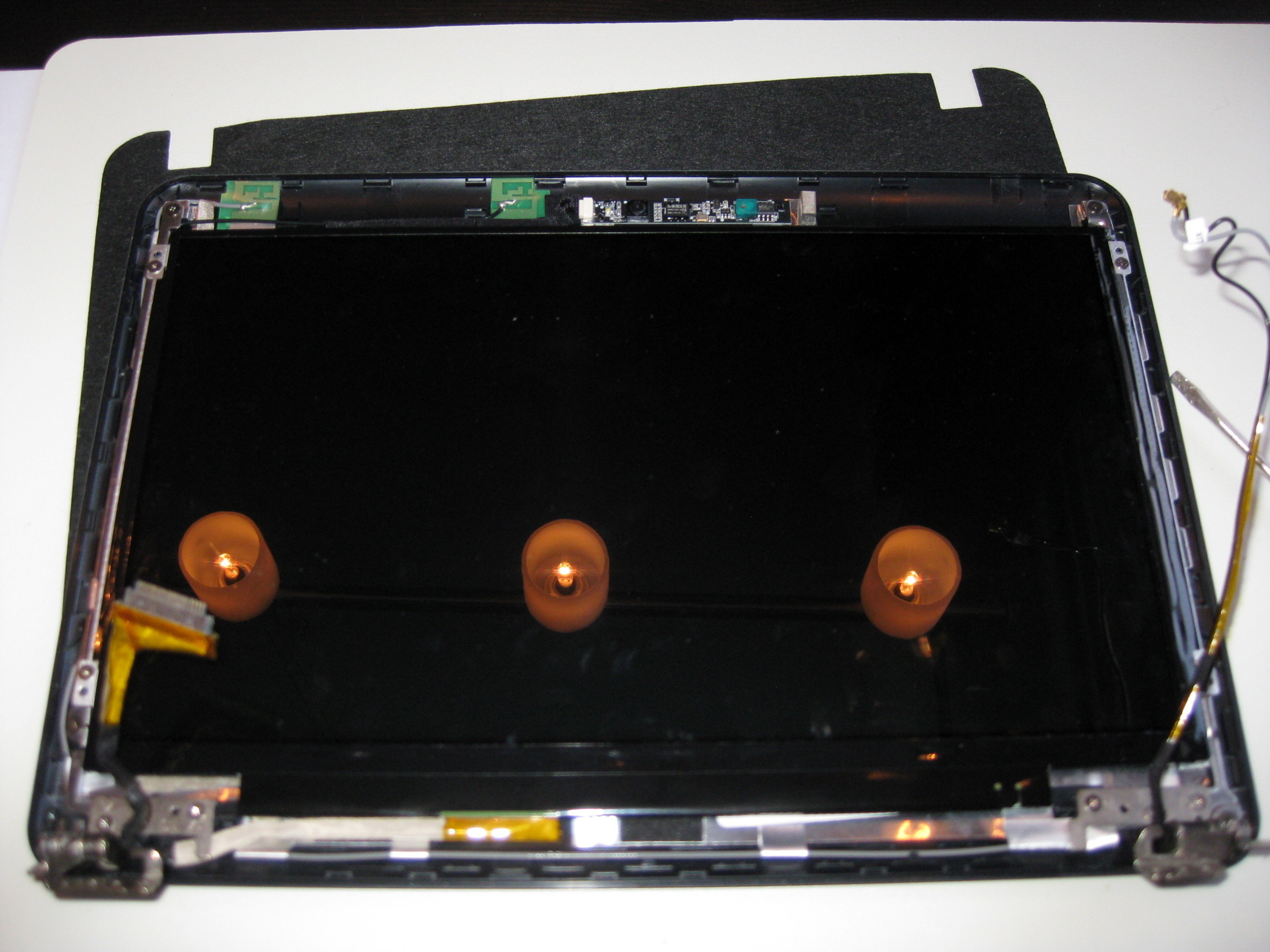

Skärmen avklädd
Det var inte helt lätt att få av ramen, man får vara riktigt försiktig men bestämd. (2010-03-15 19:35:24) Bilden är högupplöst. Klicka i bilden för att zooma.
Det var inte helt lätt att få av ramen, man får vara riktigt försiktig men bestämd. (2010-03-15 19:35:24) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden: HP Compaq Mini 311c-1000so

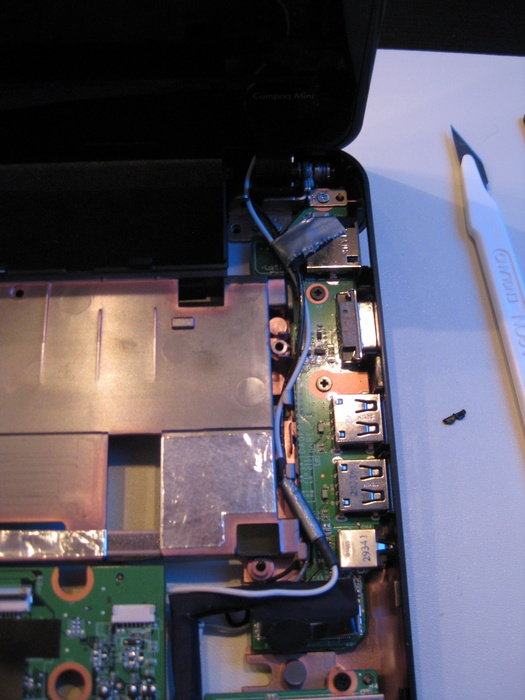

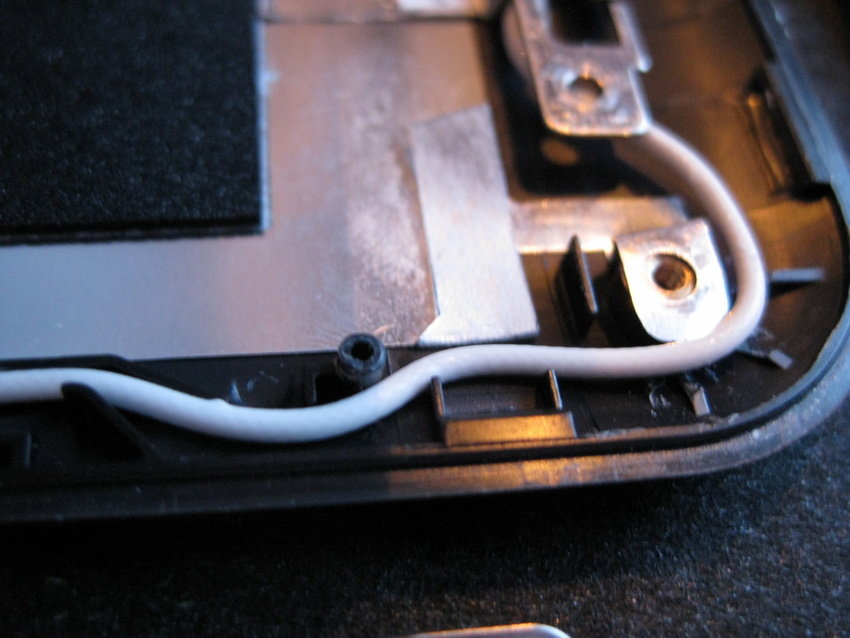

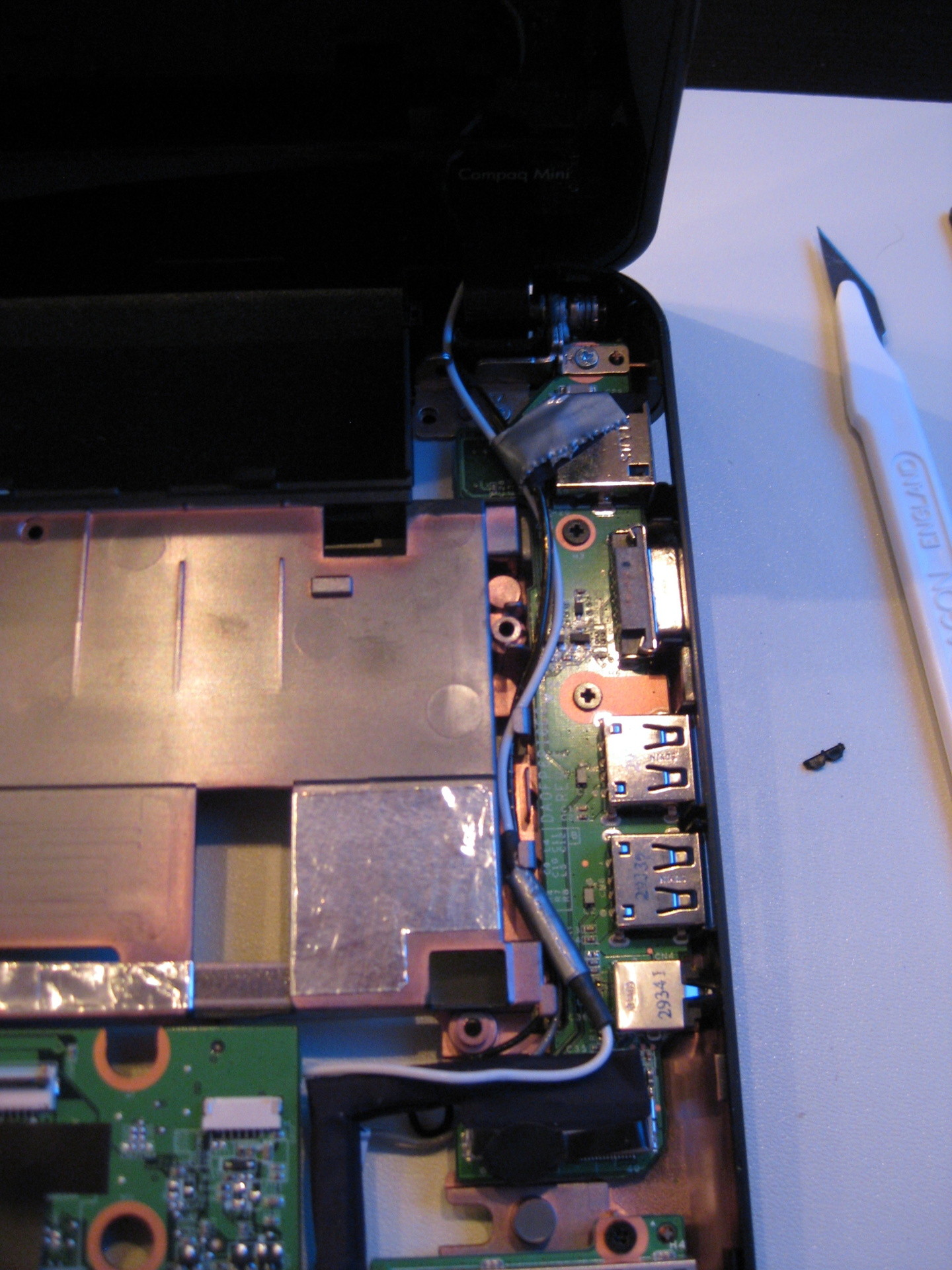

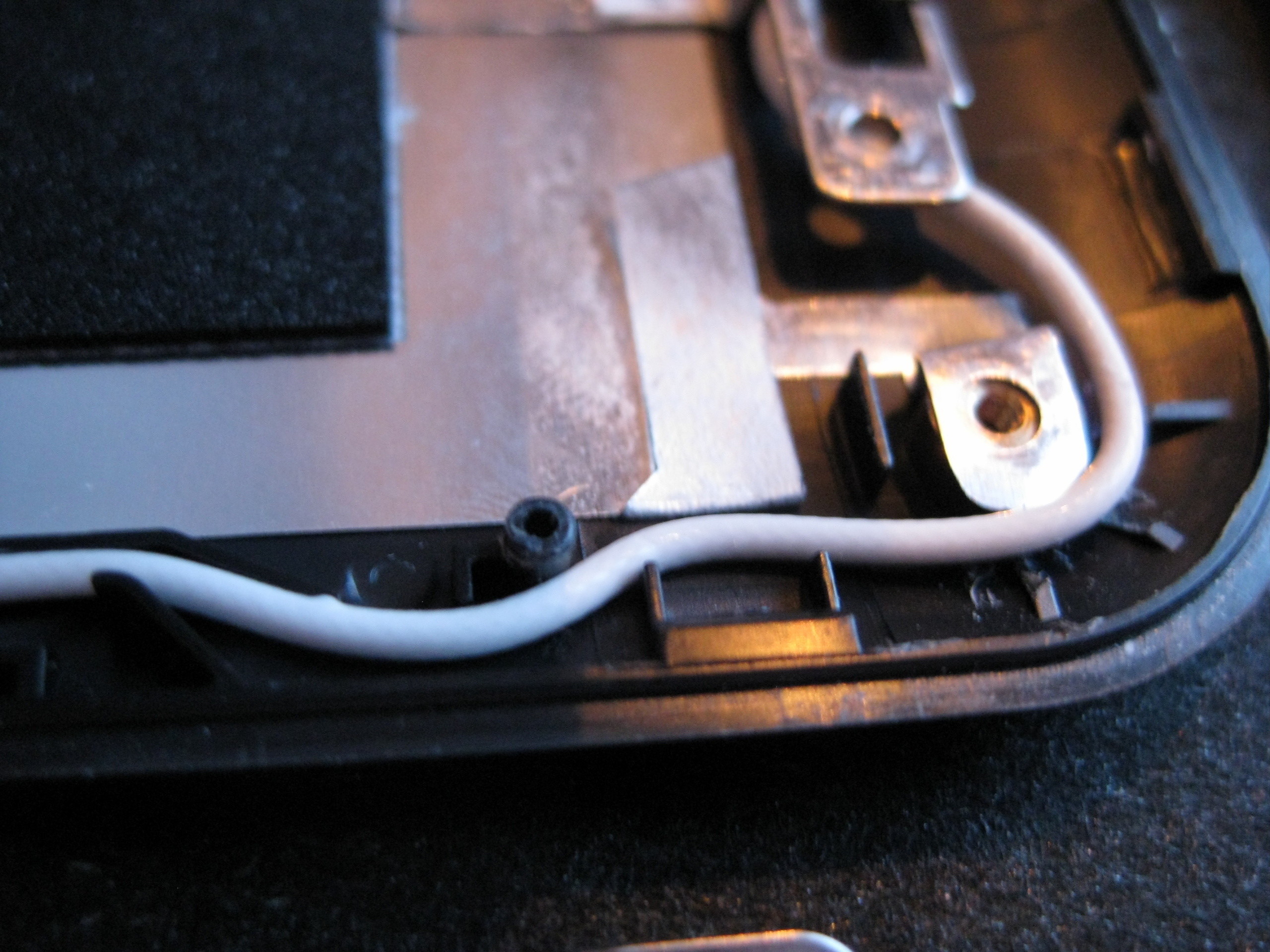

Lite kabeldragning
Det är halvförberett för kabel på denna sidan med men inte överallt så en skalpell kan vara bra att ha. (2010-03-15 19:37:00) Bilden är högupplöst. Klicka i bilden för att zooma.
Det är halvförberett för kabel på denna sidan med men inte överallt så en skalpell kan vara bra att ha. (2010-03-15 19:37:00) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden: HP Compaq Mini 311c-1000so
Smältlim
En moddares bäste vän (2010-03-15 19:39:38) Bilden är högupplöst. Klicka i bilden för att zooma.
En moddares bäste vän (2010-03-15 19:39:38) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden: HP Compaq Mini 311c-1000so

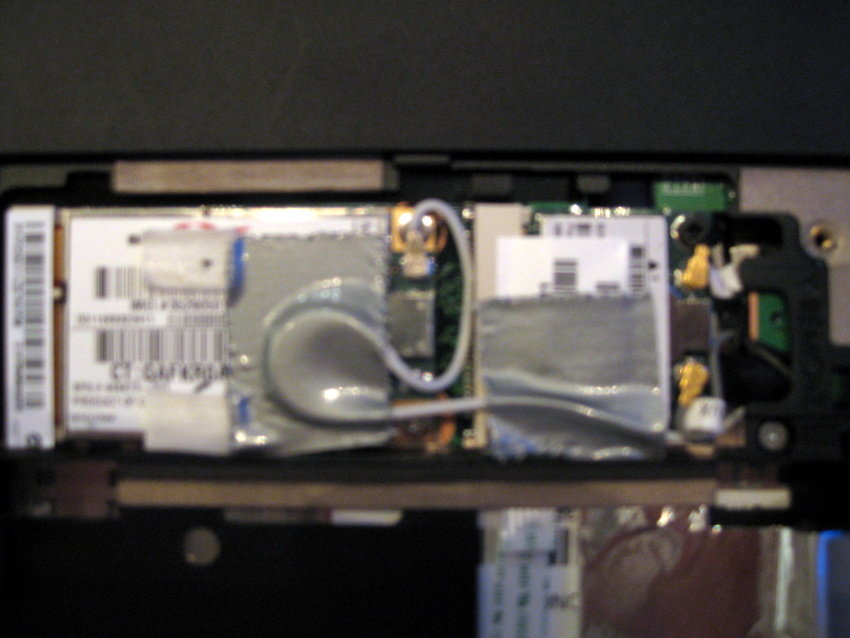

Silvertape
Oxå en moddares bäste vän (2010-03-15 19:42:14) Bilden är högupplöst. Klicka i bilden för att zooma.
Oxå en moddares bäste vän (2010-03-15 19:42:14) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden: HP Compaq Mini 311c-1000so

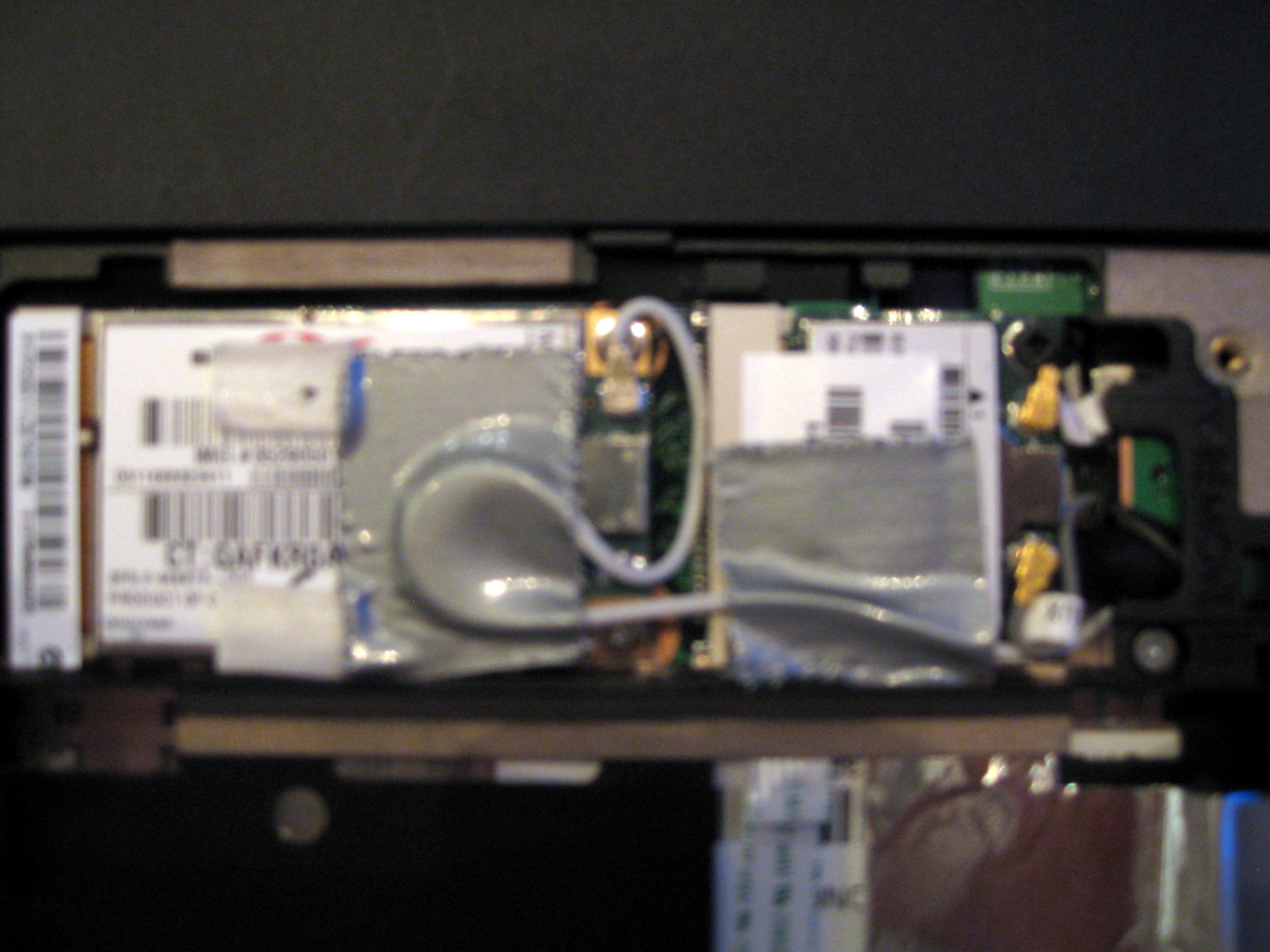

Så här SKA det se ut tycker jag!
inomhus, hade med U-formade antennen 2/5 staplar på 3G. Ännu ett lyckat ingrepp i ny utrustning. (2010-03-15 19:43:33)
inomhus, hade med U-formade antennen 2/5 staplar på 3G. Ännu ett lyckat ingrepp i ny utrustning. (2010-03-15 19:43:33)
Produkter på bilden: HP Compaq Mini 311c-1000so
Vid 38% överklockning når CPUn närmare 70 gr under last och det kan man ju inte acceptera!! Dags att byta den värmeledande pastan mellan kylflänsen och CPU/GPU.
BIOS-OC:
CPU: 2200MHz
FSB: 734MHz
RAM 917MHz (Ratio 5:4) (2010-03-16 20:27:35) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden: OCZ Vertex Series SATA II 2.5" SSD 30GB, Microsoft Windows 7 Professional Sve, HP Compaq Mini 311c-1000so, Corsair Value Select SO-DIMM DDR3 1333MHz 2GB (CMSO2GX3M1A1333C9)

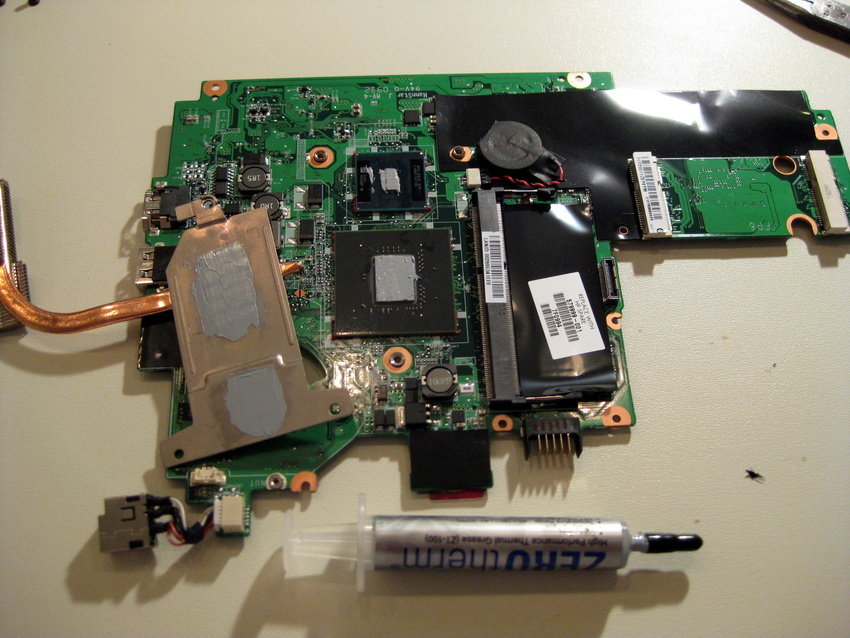

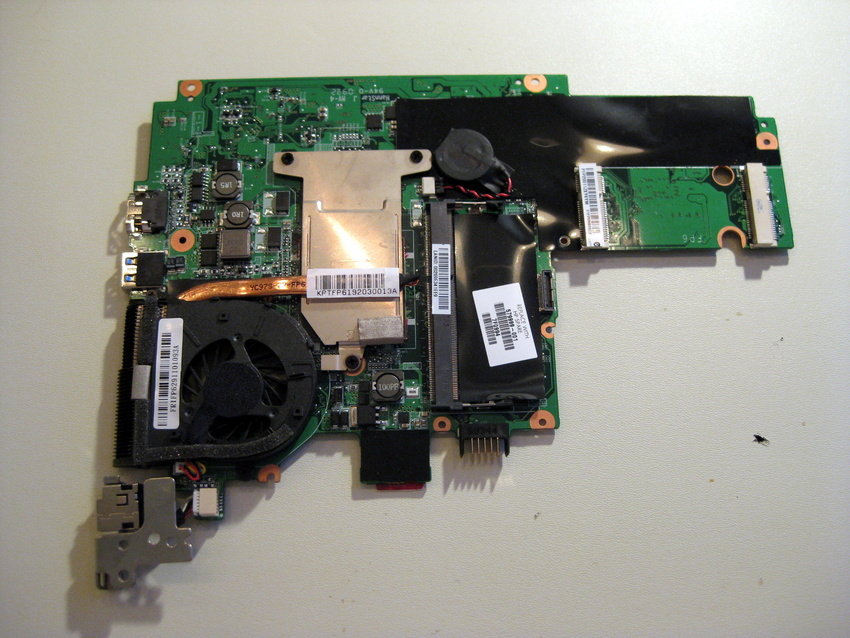

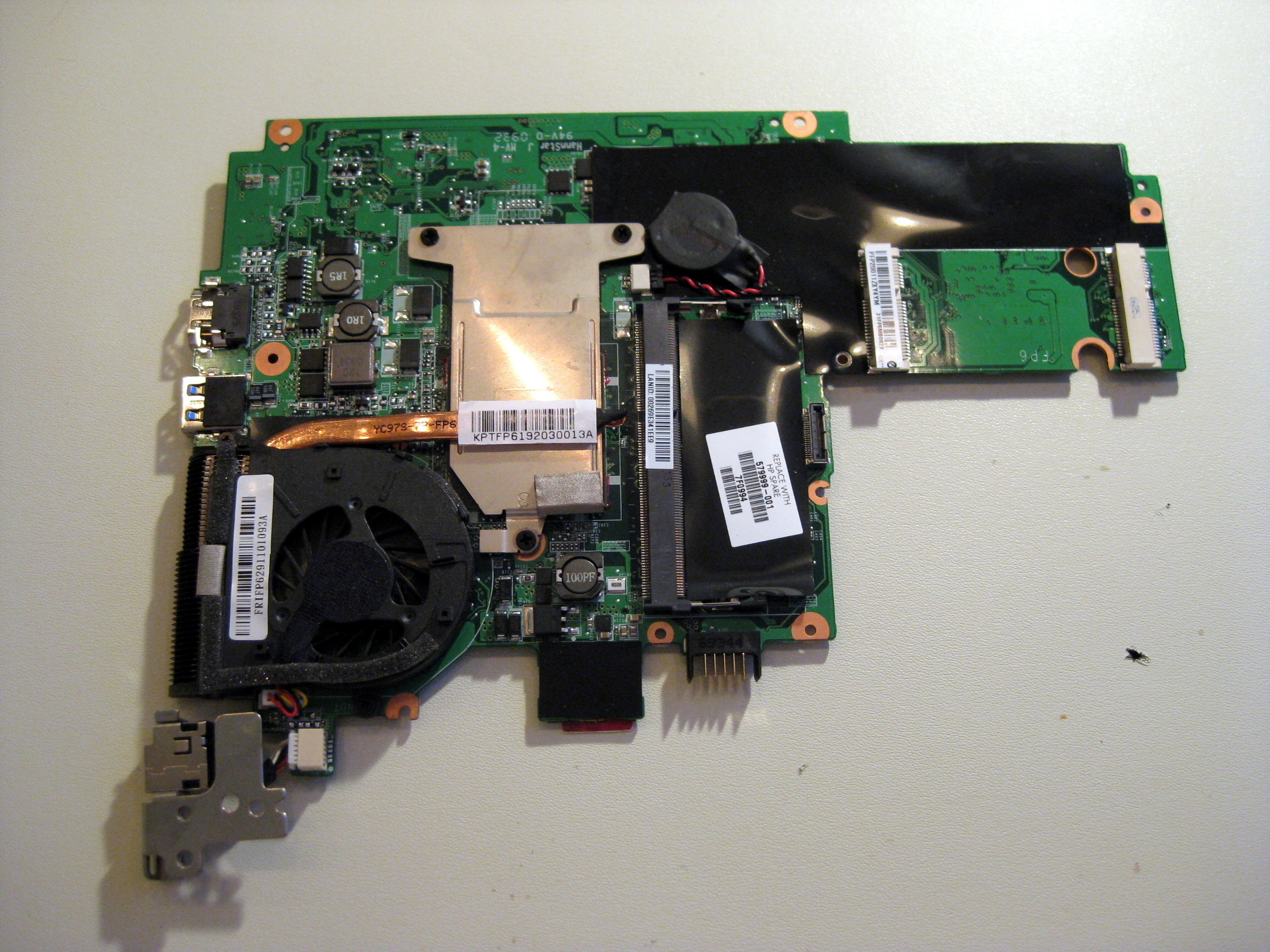

Då var det dags igen..
Ny dag nya mods. Nu har jag plockat ut mammaplankan med tillbehör. (2010-03-16 20:35:33) Bilden är högupplöst. Klicka i bilden för att zooma.
Ny dag nya mods. Nu har jag plockat ut mammaplankan med tillbehör. (2010-03-16 20:35:33) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden: HP Compaq Mini 311c-1000so

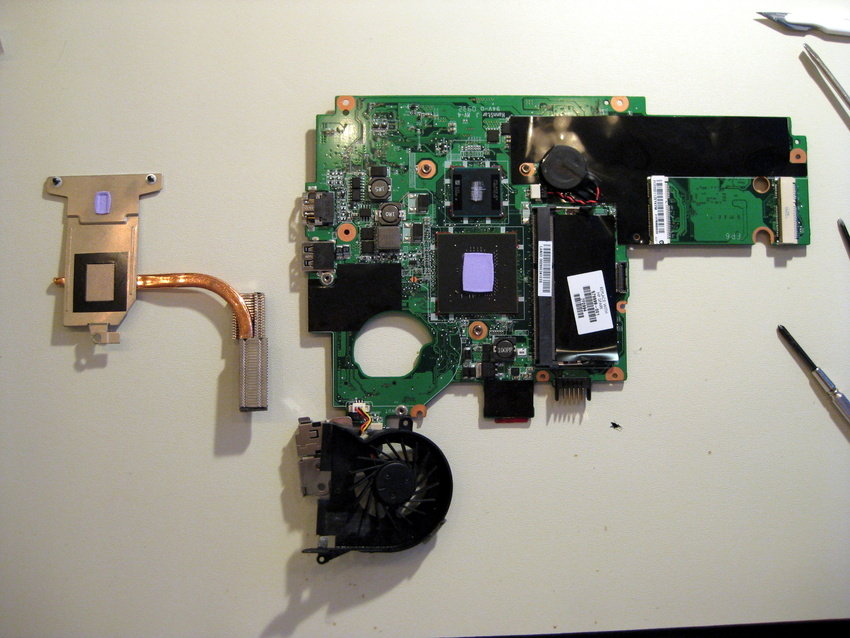

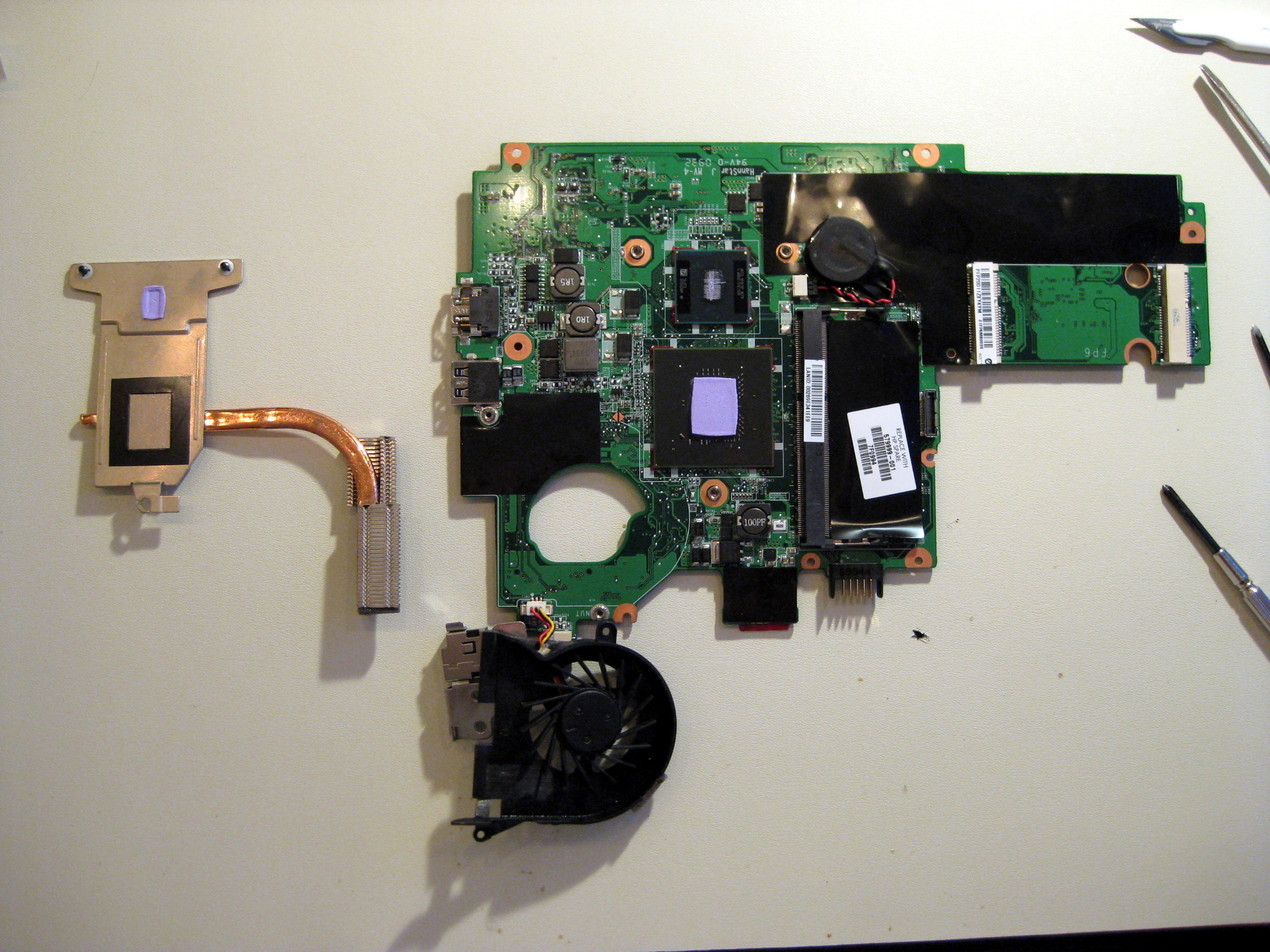

Fläkt och "kylfläns" avmonterade
intressant lösning. Sparar ju plats men vet inte om jag tycker den verkar så lyckad. Sett dem som bytt stålplåtbiten mot kopparplåt, skulle säkert inte vara en dålig idé men jag nöjer mig med att byta ut pastan. (2010-03-16 20:42:35) Bilden är högupplöst. Klicka i bilden för att zooma.
intressant lösning. Sparar ju plats men vet inte om jag tycker den verkar så lyckad. Sett dem som bytt stålplåtbiten mot kopparplåt, skulle säkert inte vara en dålig idé men jag nöjer mig med att byta ut pastan. (2010-03-16 20:42:35) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden: HP Compaq Mini 311c-1000so

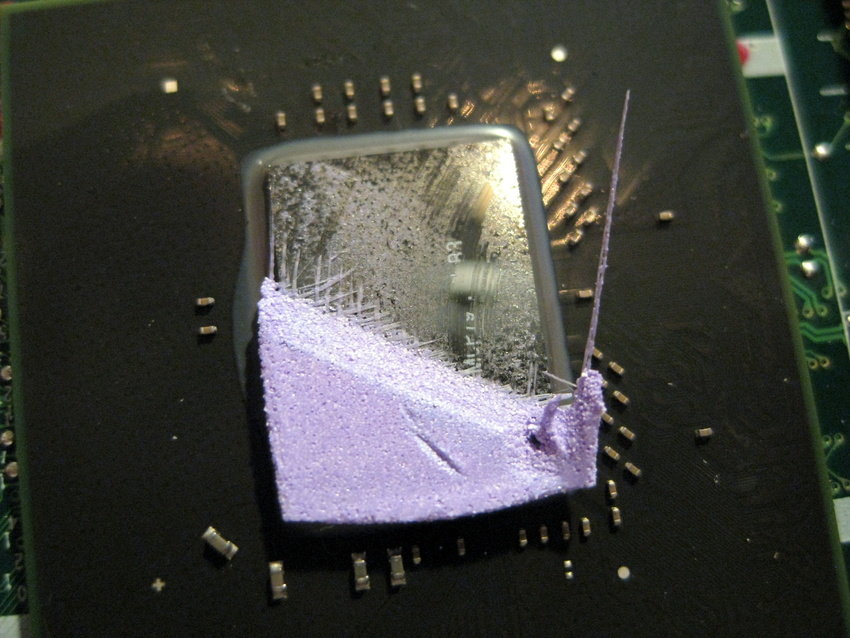

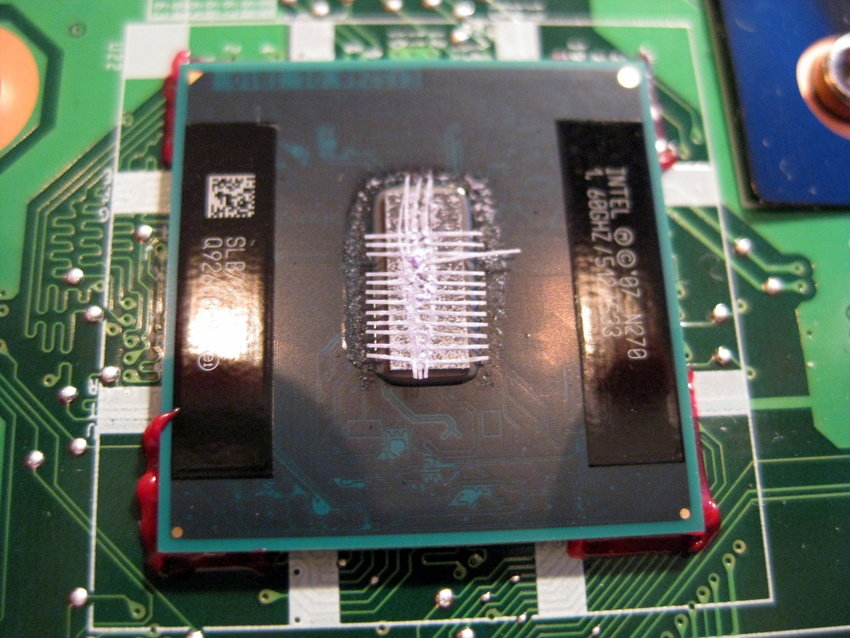

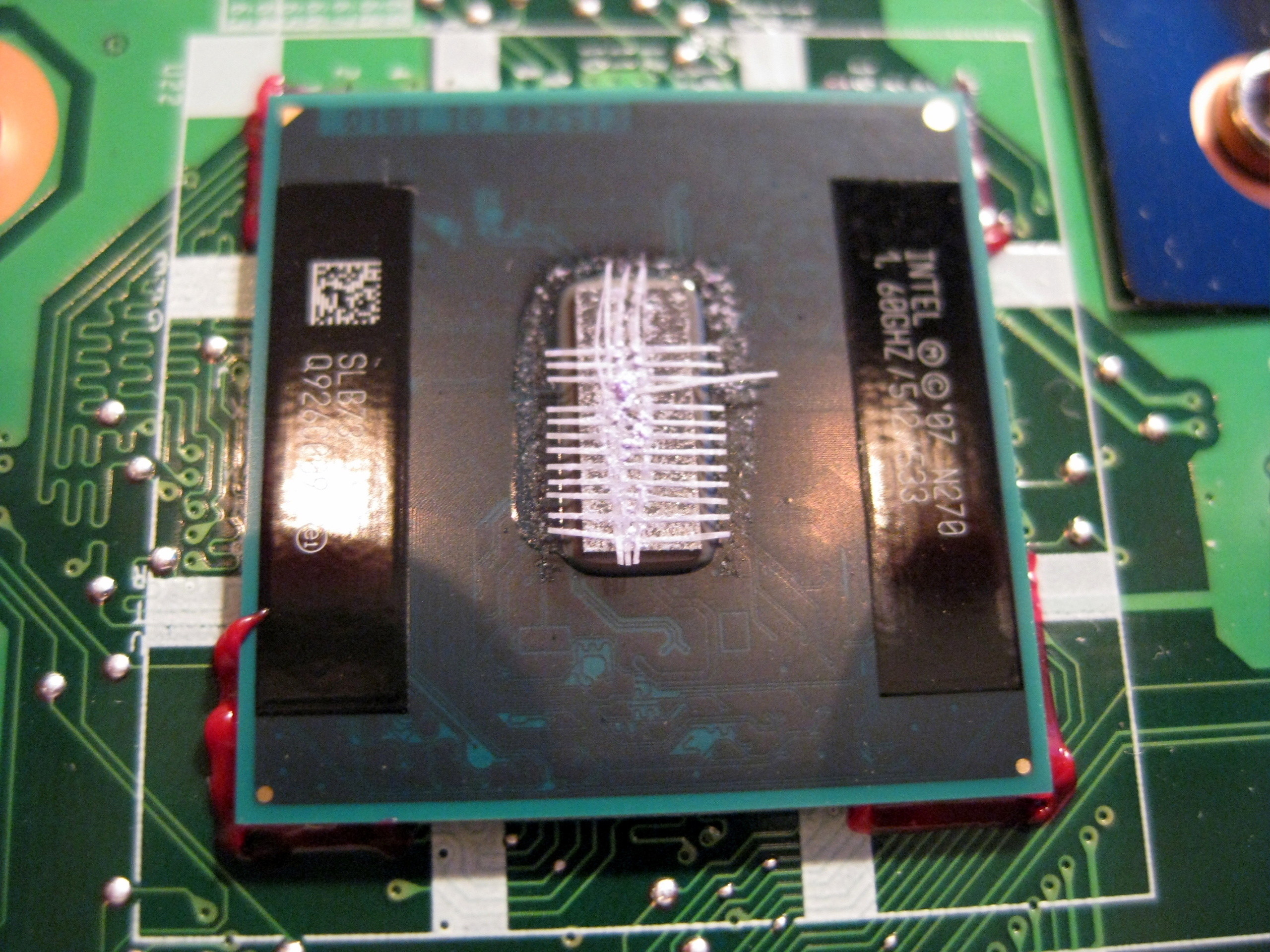

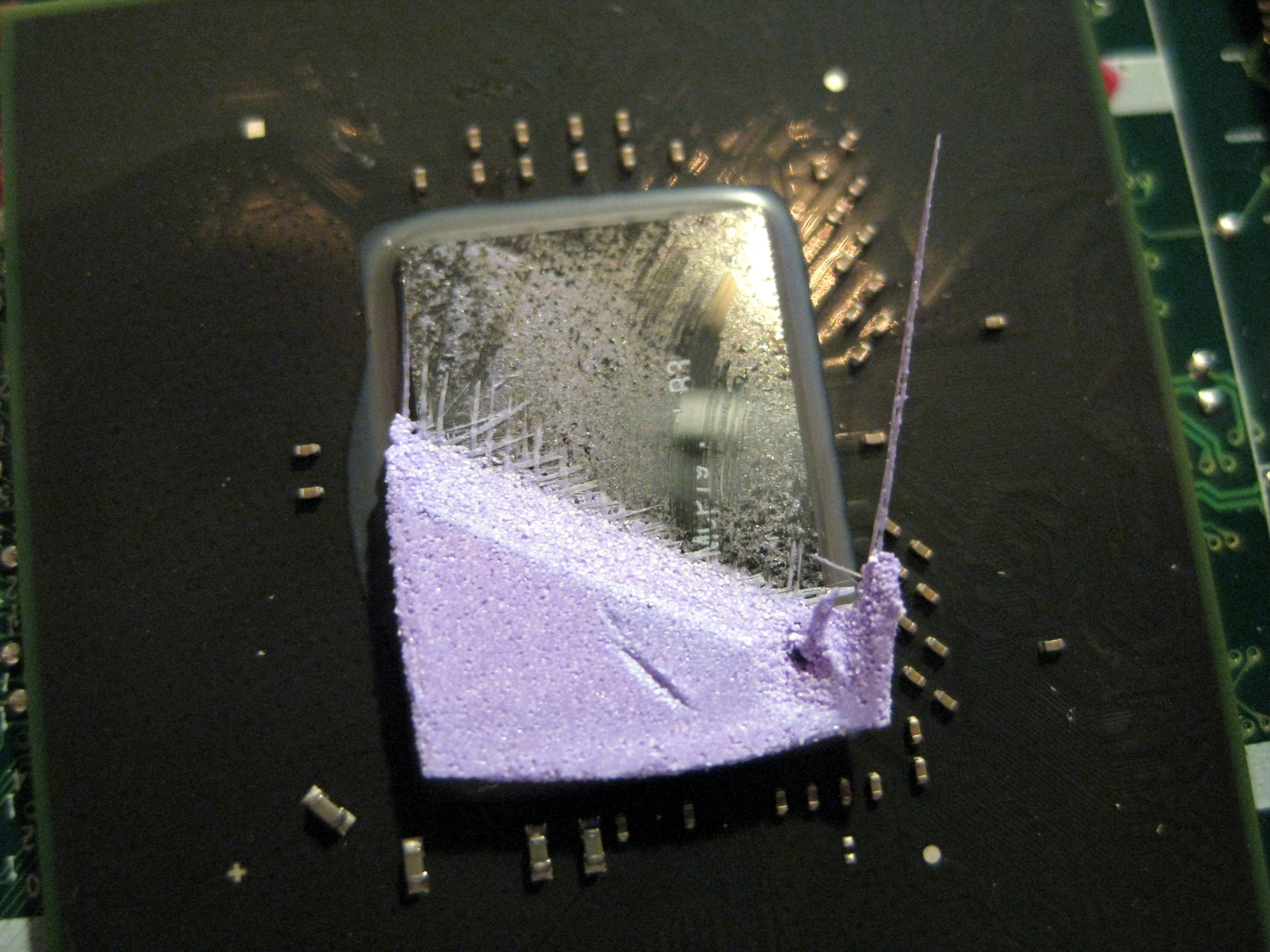

WTF?!
Ska detta föreställa kylpasta? Spagetti? (2010-03-16 20:47:48) Bilden är högupplöst. Klicka i bilden för att zooma.
Ska detta föreställa kylpasta? Spagetti? (2010-03-16 20:47:48) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden: HP Compaq Mini 311c-1000so

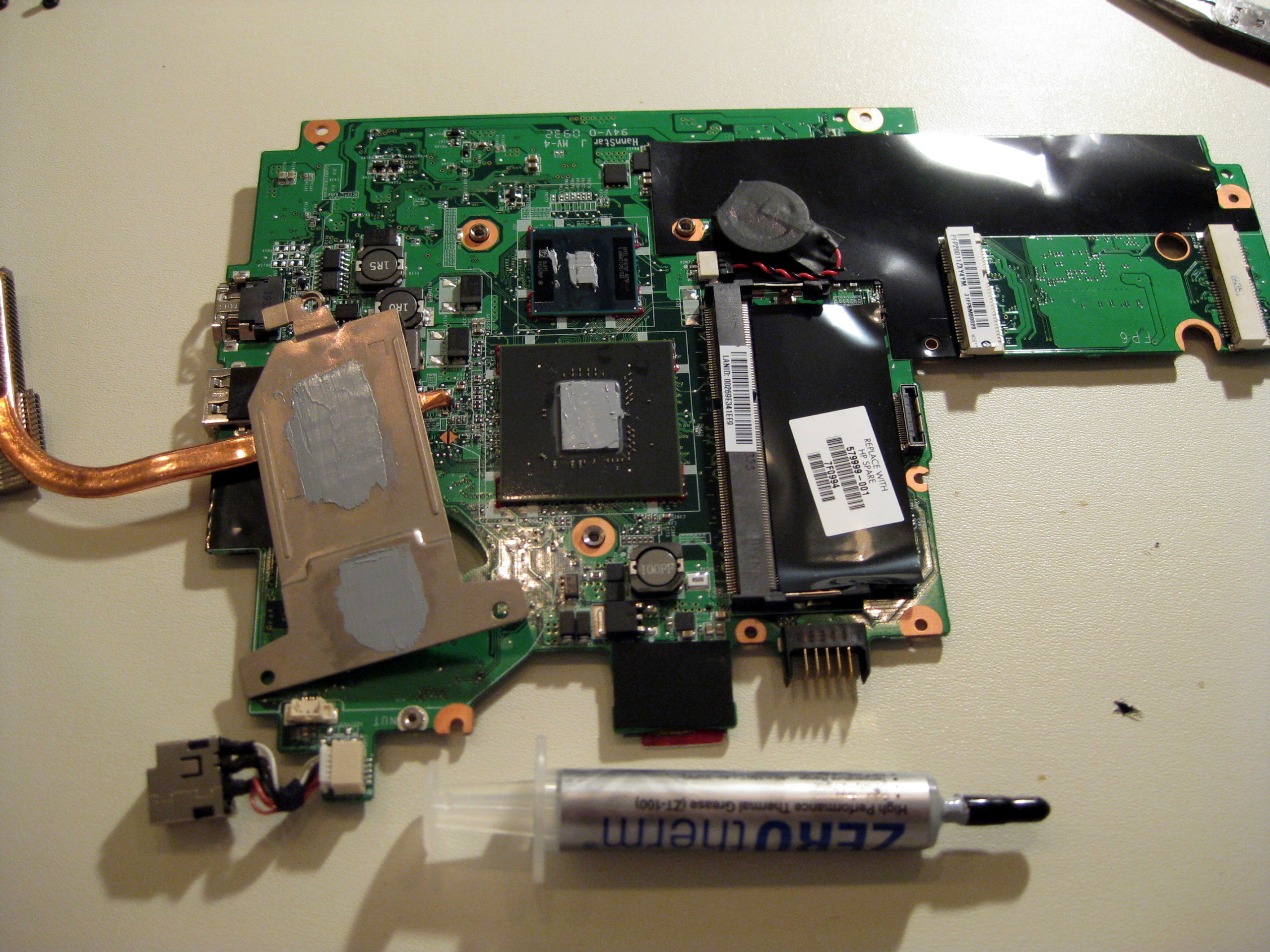

Onödigt tjockt?!?
Oj oj.. inte lite pasta de har mellan fläns å GPU... (2010-03-16 20:49:43) Bilden är högupplöst. Klicka i bilden för att zooma.
Oj oj.. inte lite pasta de har mellan fläns å GPU... (2010-03-16 20:49:43) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden: HP Compaq Mini 311c-1000so

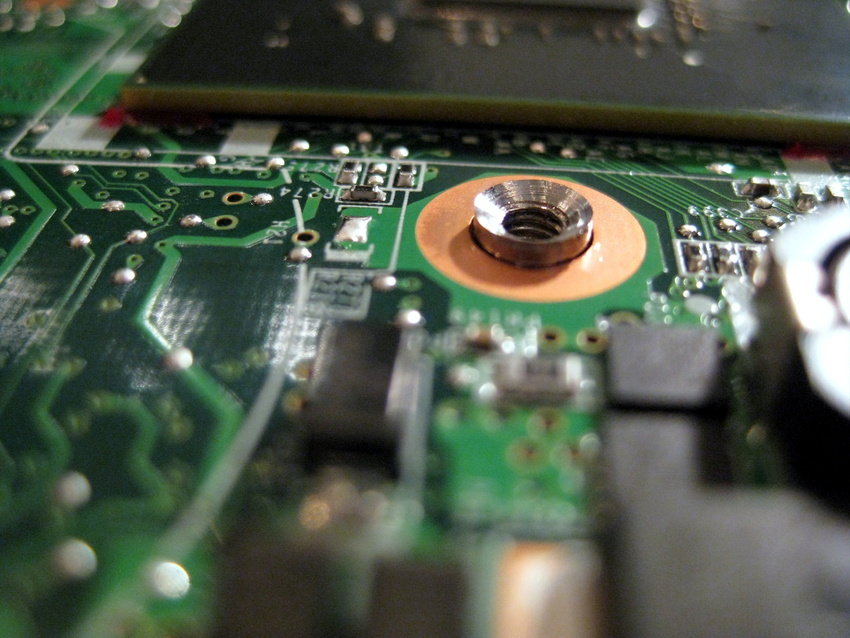

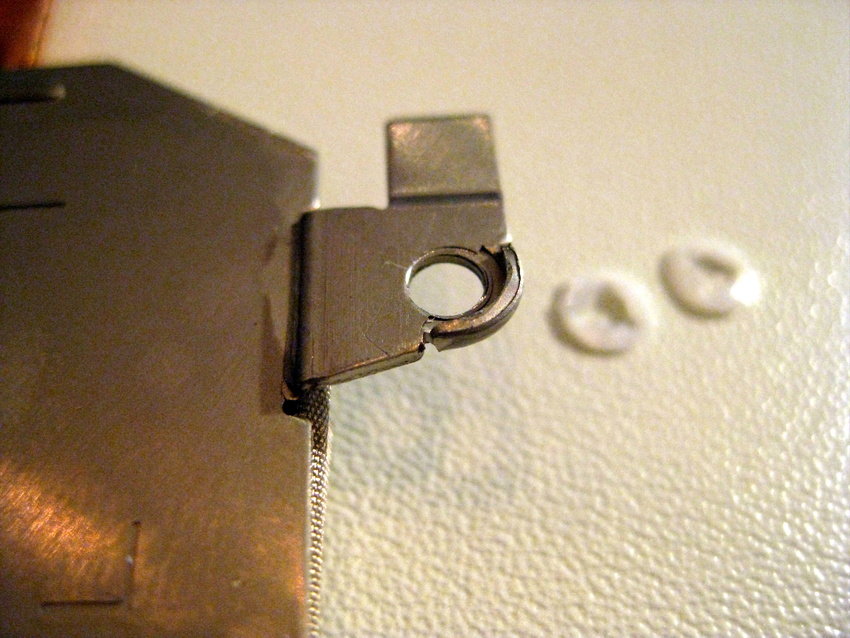

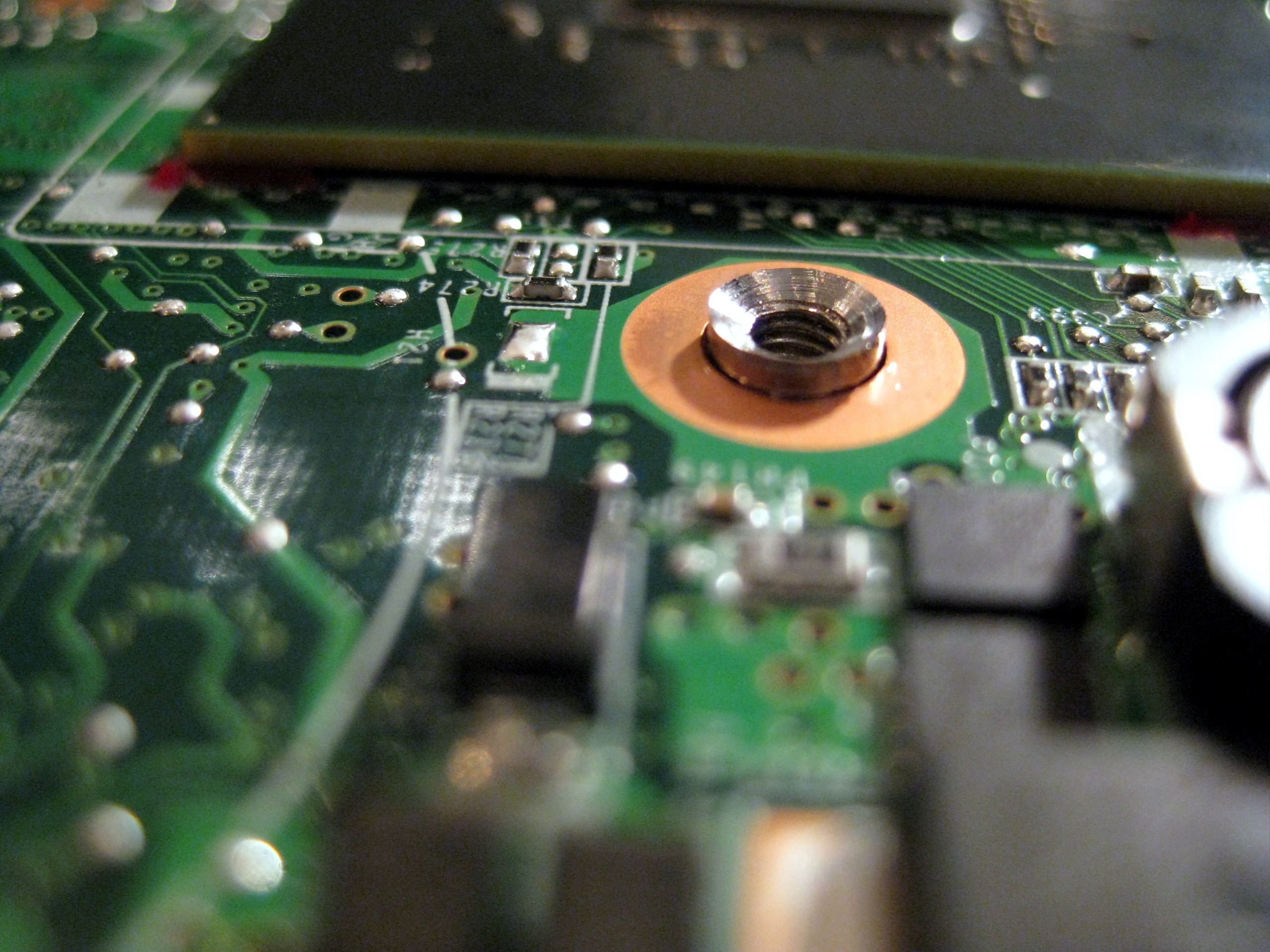

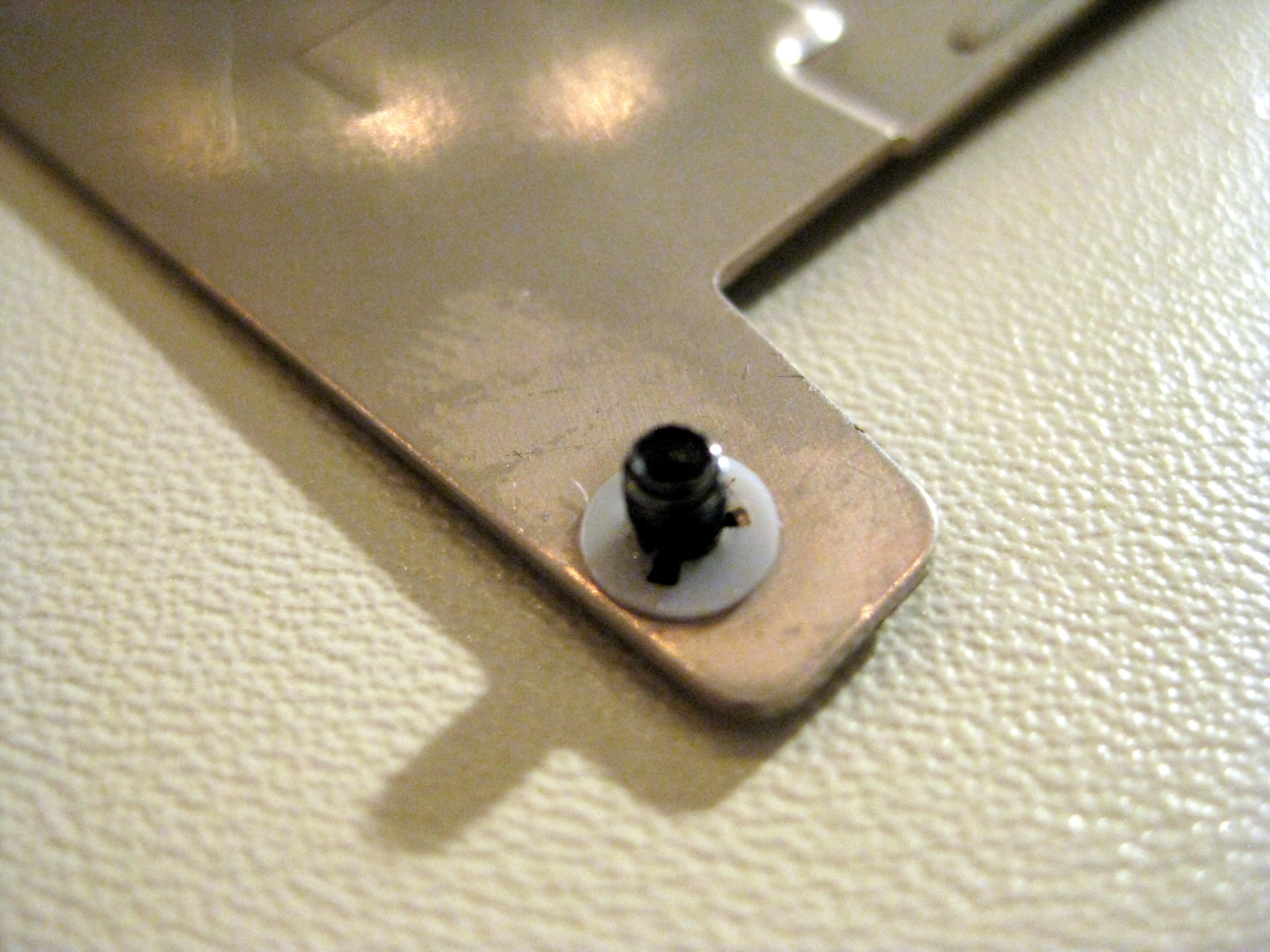

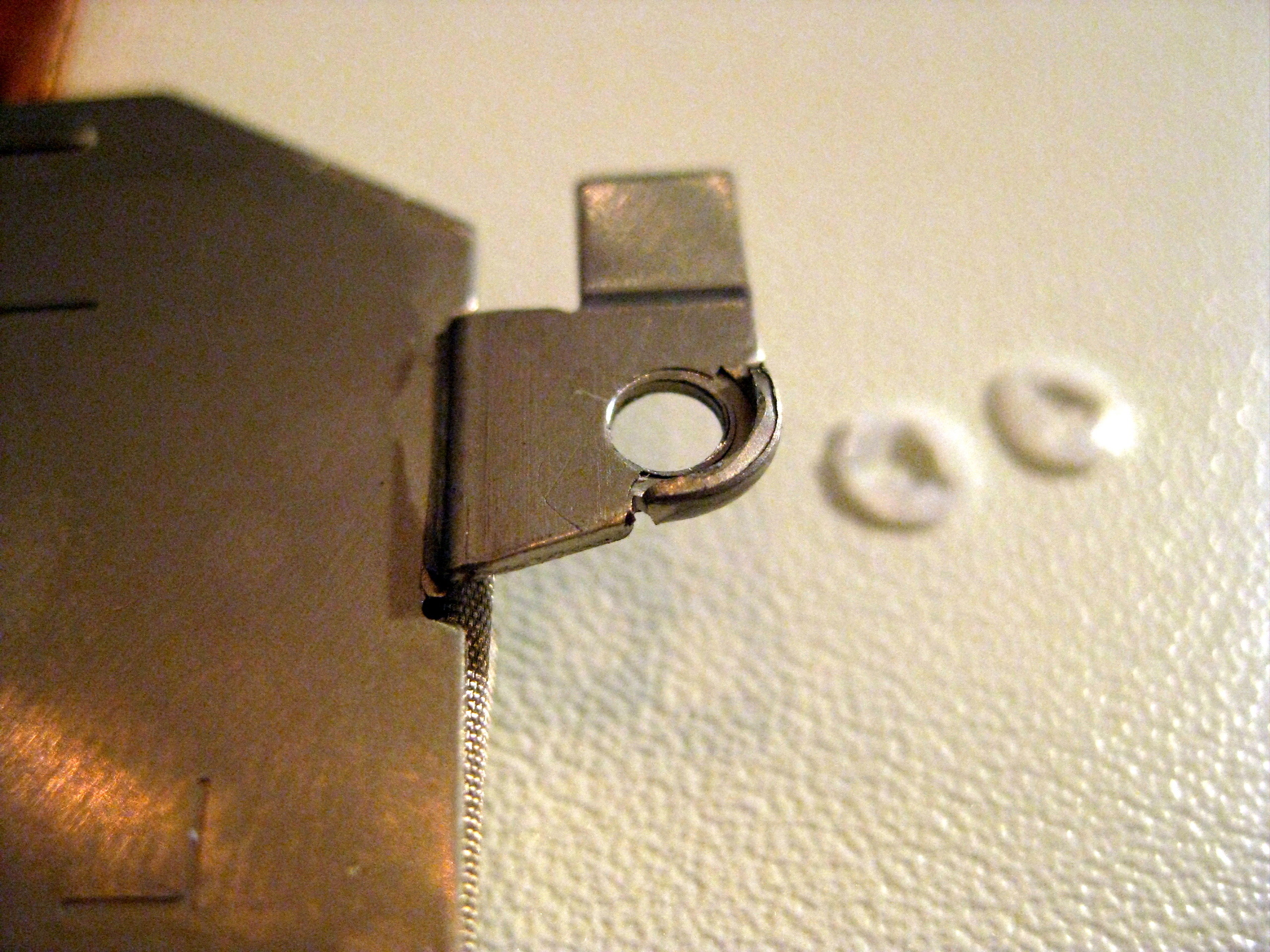

Distans...
...som måste bort iom att nya lagret pasta kommer vara betydligt tunnare än original. Inget problem på denna sida dock. (2010-03-16 20:51:24) Bilden är högupplöst. Klicka i bilden för att zooma.
...som måste bort iom att nya lagret pasta kommer vara betydligt tunnare än original. Inget problem på denna sida dock. (2010-03-16 20:51:24) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden: HP Compaq Mini 311c-1000so

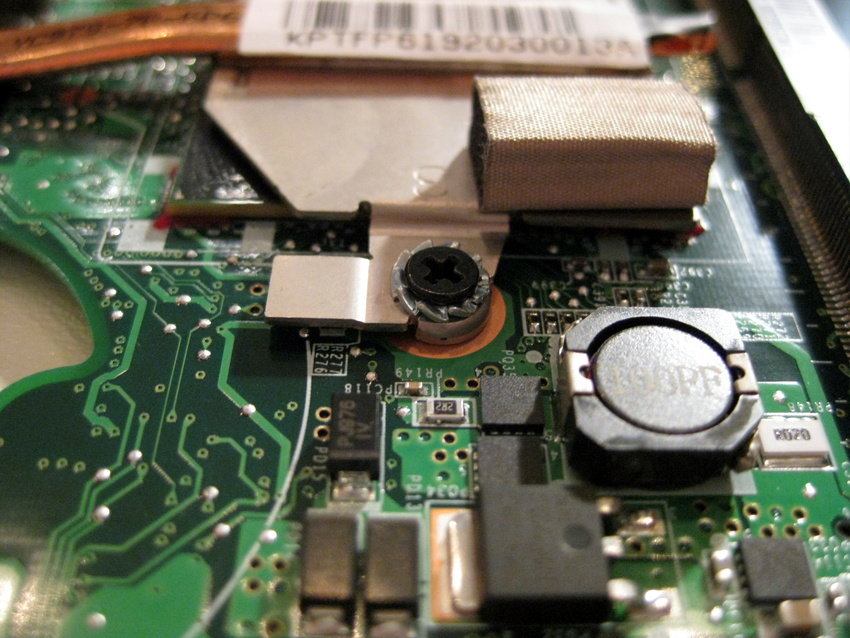

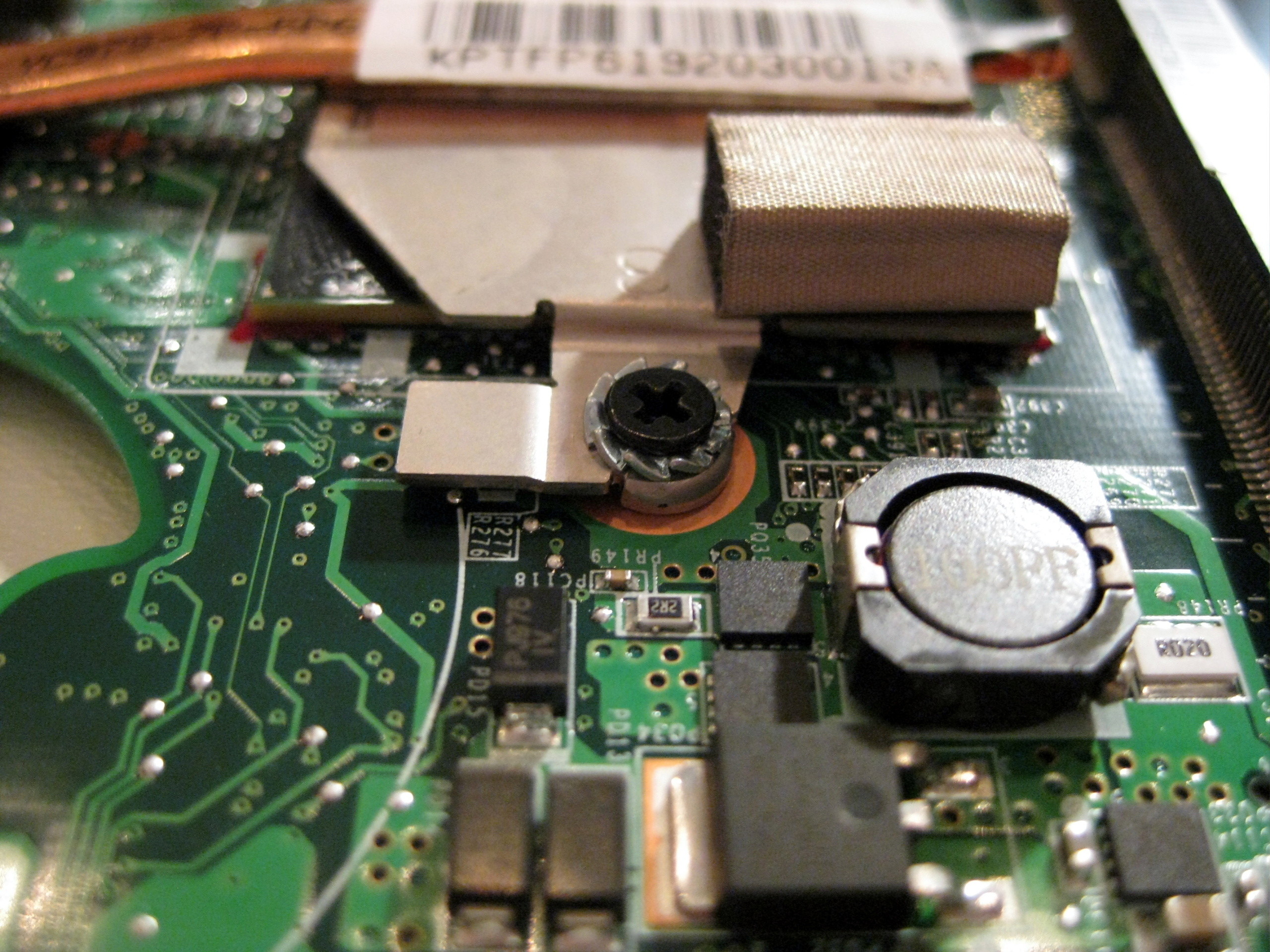

Värre på denna sidan...
...här finns ingen bricka att plocka bort så det kommer krävas lite större insatser. (2010-03-16 20:53:18) Bilden är högupplöst. Klicka i bilden för att zooma.
...här finns ingen bricka att plocka bort så det kommer krävas lite större insatser. (2010-03-16 20:53:18) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden: HP Compaq Mini 311c-1000so

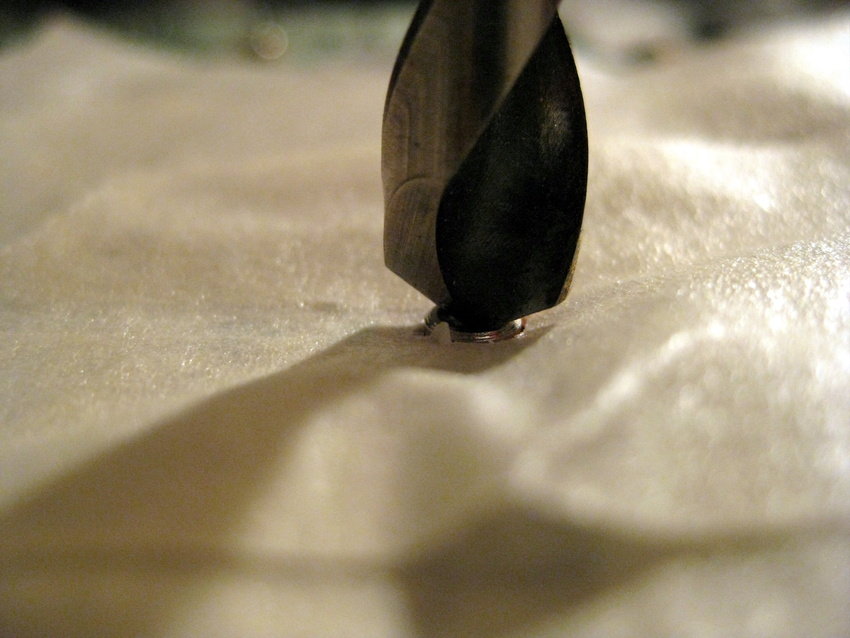

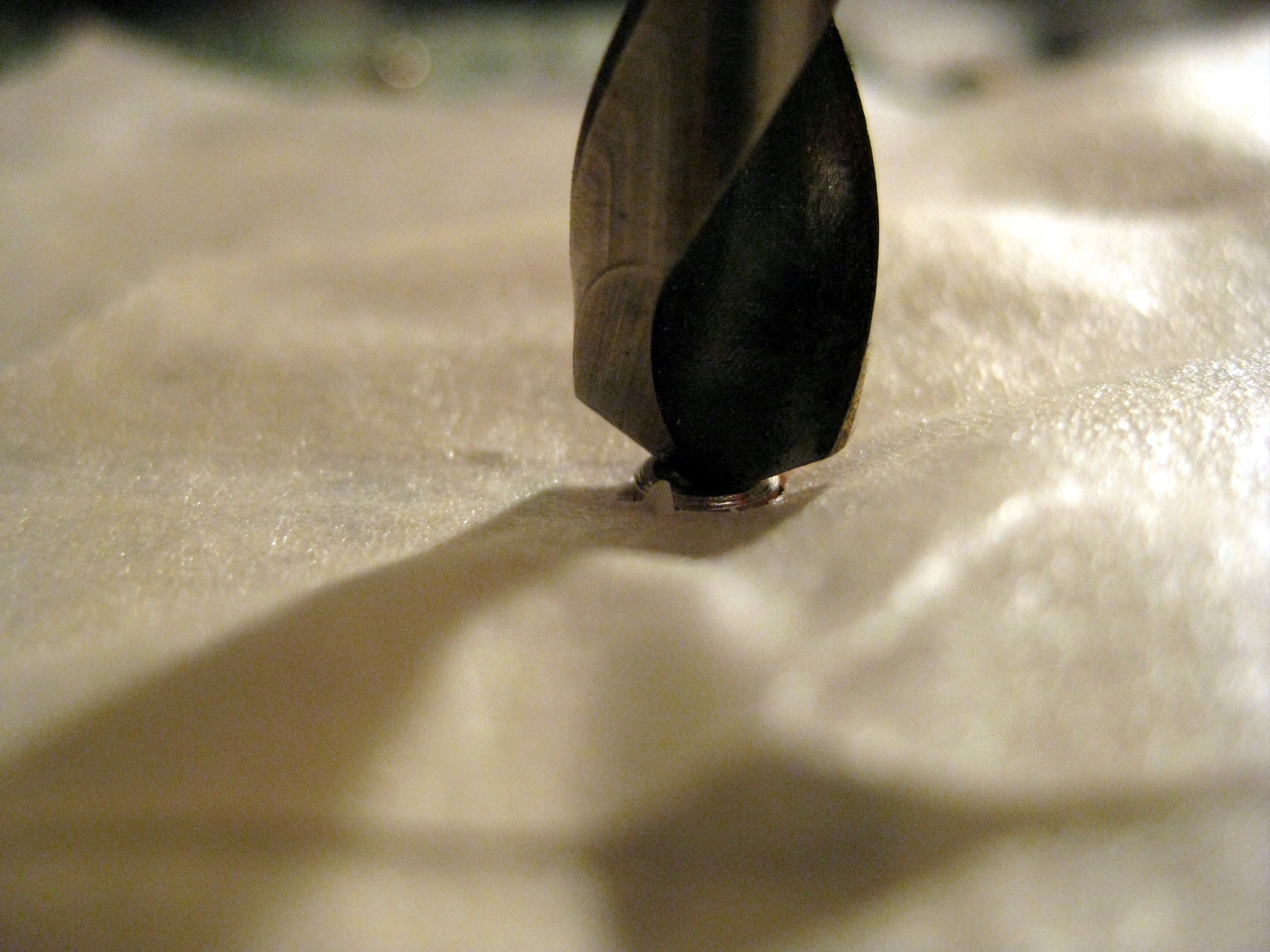

Drastiska metoder!
Maskade av med tape runt fästet på moderbordet och borrade bort ca 0,7mm av höjden på distansen. Funka fint! (2010-03-16 20:54:36) Bilden är högupplöst. Klicka i bilden för att zooma.
Maskade av med tape runt fästet på moderbordet och borrade bort ca 0,7mm av höjden på distansen. Funka fint! (2010-03-16 20:54:36) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden: HP Compaq Mini 311c-1000so

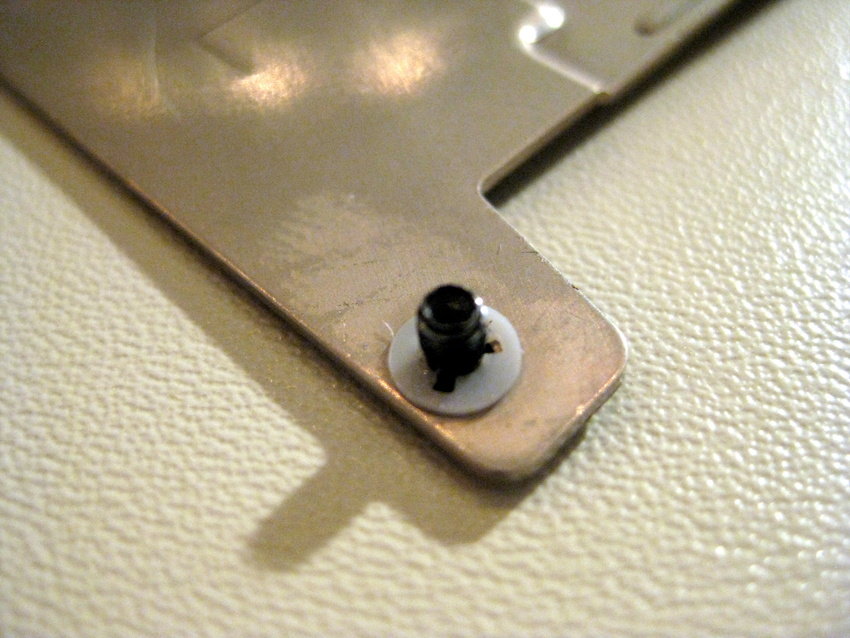

Kylfläns tillbaka igen.
fick sätta bricka på utsidan för att skruvarna inte skulle bli för långa nu när jag tagit bort brickorna/kortat distansen under flänsen. (2010-03-16 20:58:17) Bilden är högupplöst. Klicka i bilden för att zooma.
fick sätta bricka på utsidan för att skruvarna inte skulle bli för långa nu när jag tagit bort brickorna/kortat distansen under flänsen. (2010-03-16 20:58:17) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden: HP Compaq Mini 311c-1000so

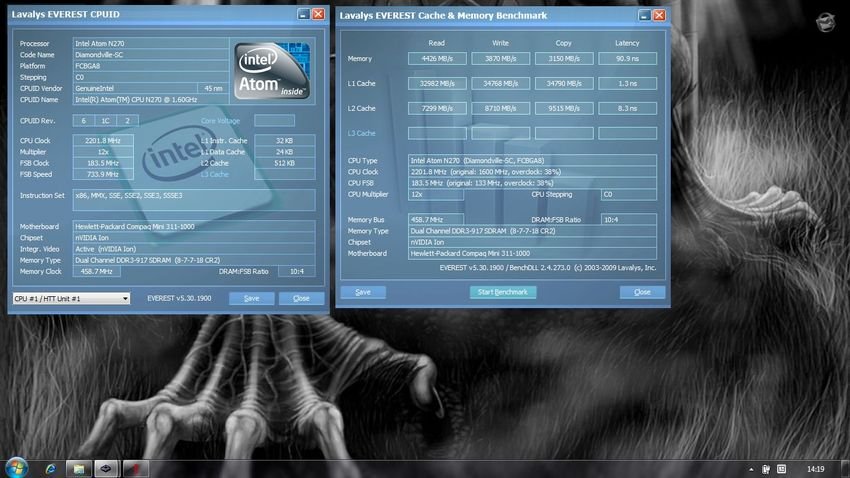

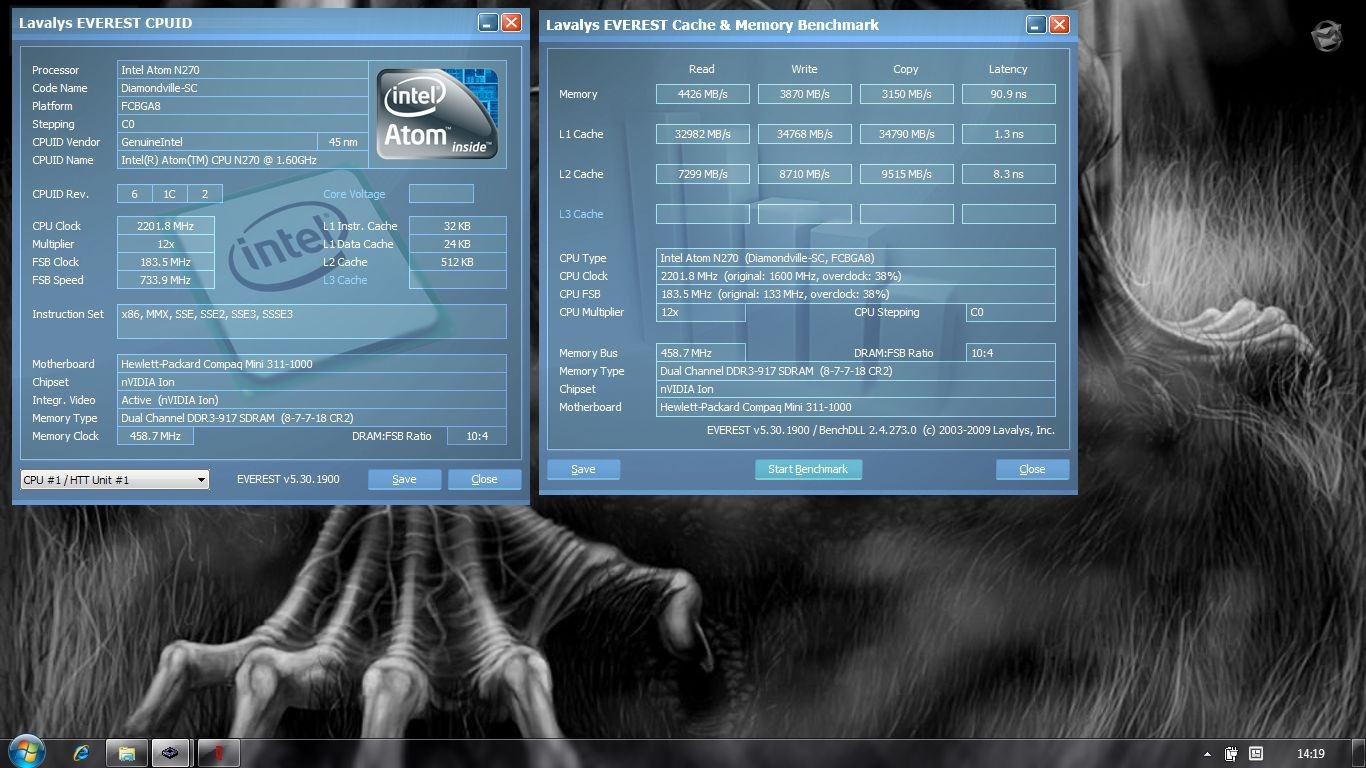

Lite data efter OC
Lite speciell display av data så som FSB, ratio och mem-hastighet. För att förtydliga så är FSB 734MHz, minneshastigheten 917MHz och ration 5:4. (2010-03-24 14:25:06) Bilden är högupplöst. Klicka i bilden för att zooma.
Lite speciell display av data så som FSB, ratio och mem-hastighet. För att förtydliga så är FSB 734MHz, minneshastigheten 917MHz och ration 5:4. (2010-03-24 14:25:06) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden: OCZ Vertex Series SATA II 2.5" SSD 30GB, Microsoft Windows 7 Professional Sve, HP Compaq Mini 311c-1000so, Corsair Value Select SO-DIMM DDR3 1333MHz 2GB (CMSO2GX3M1A1333C9)

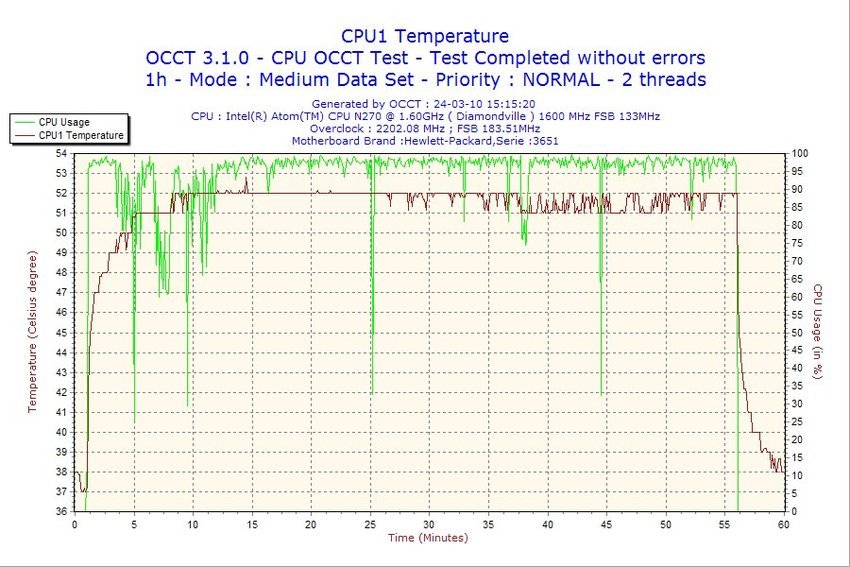

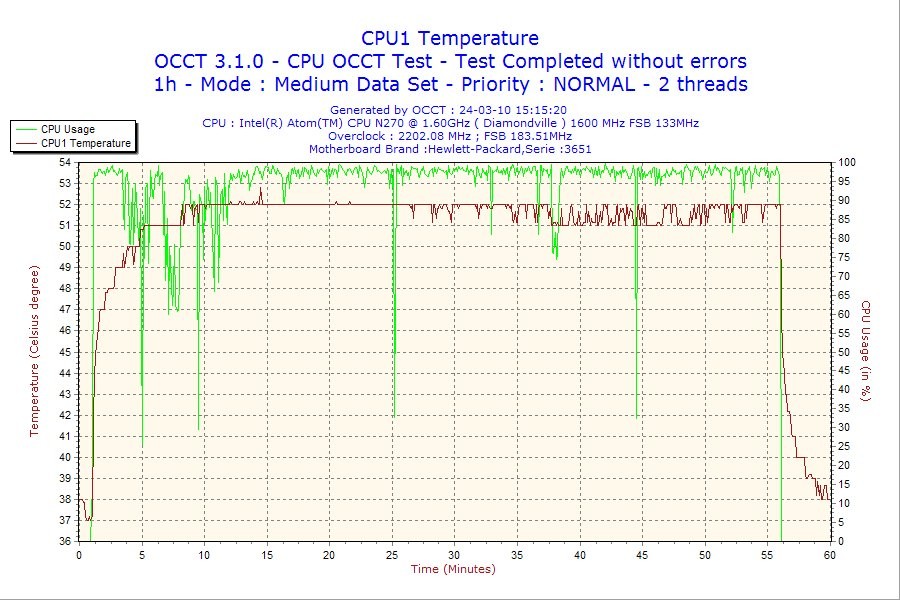

OCCT resultat
Klar sänkning av temperaturen, från ca 70 gr med originalpastan till runt 52 nu, tummen upp!! (2010-03-24 15:16:15) Bilden är högupplöst. Klicka i bilden för att zooma.
Klar sänkning av temperaturen, från ca 70 gr med originalpastan till runt 52 nu, tummen upp!! (2010-03-24 15:16:15) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden: HP Compaq Mini 311c-1000so
Ge betyg
Du måste vara inloggad för att kunna sätta betyg.
Om du vill använda lite fler avancerade alternativ när du svarar, eller om du vill se alla kommentarer så kan du gå till forumtråden för kommentarer på just detta album.
Jo då bilder kommer när jag väl börjat med projektet. Kopparn har kommit och det är egentligen orken som saknas. Håller på att planera ett annat gigantiskt projekt, ska bygga en CNC-fräs från grunden (1200x450x200mm arbetsyta för aluminiumbearbetning). Kommer äta både tid och pengar i månader framöver. Ev. sparar jag kylningsprojektet tills fräsen är klar då den kan komma till användning i kylprojektet.
[quote name='lovek' post='2854714' date='Apr 5 2010, 21:27 ']Ska nog ta tag i projektet att fräsa en helt ny platta i koppar (har beställt koppar) och löda fast på heat pipe'n, blir stabilare och har betydligt bättre värmeledningsförmåga.[/quote]
Jag vill gärna se en guide om detta, om du orkar skriva en. (bild)
Jag vill gärna se en guide om detta, om du orkar skriva en. (bild)
@Maango
Jo det är nog lite mycket pasta,men var rädd att det skulle bli för lite. Kylplåten är allt annat än slät och plan och spänner över 2 olika höga core's så risken att det blir dålig kontakt är ganska överhängande. Ska nog ta tag i projektet att fräsa en helt ny platta i koppar (har beställt koppar) och löda fast på heat pipe'n, blir stabilare och har betydligt bättre värmeledningsförmåga.
@Steine
Jag googlade runt en hel del innan jag hittade den, tror jag sökte på "gothic wallpaper" och filtrerade på stora bilder i gråskala. Den finns med i denna sökning bl.a. http://images.google.se/images?um=1&hl=en&tbo=1&tbs=isch:1&q=gothic+wallpaper&sa=N&start=60&ndsp=20#start=0&tbs=isch:1&imgtbs=zc&imgsz=l&imgc=gray&tbo=1
Jo det är nog lite mycket pasta,men var rädd att det skulle bli för lite. Kylplåten är allt annat än slät och plan och spänner över 2 olika höga core's så risken att det blir dålig kontakt är ganska överhängande. Ska nog ta tag i projektet att fräsa en helt ny platta i koppar (har beställt koppar) och löda fast på heat pipe'n, blir stabilare och har betydligt bättre värmeledningsförmåga.
@Steine
Jag googlade runt en hel del innan jag hittade den, tror jag sökte på "gothic wallpaper" och filtrerade på stora bilder i gråskala. Den finns med i denna sökning bl.a. http://images.google.se/images?um=1&hl=en&tbo=1&tbs=isch:1&q=gothic+wallpaper&sa=N&start=60&ndsp=20#start=0&tbs=isch:1&imgtbs=zc&imgsz=l&imgc=gray&tbo=1
Kul moddning ... förresten var har du hittat bakrundsbilden såg rätt cool ut.
1 minut uppstart är ju helt otroligt långsamt.
Trevlig modd, blev själv sugen på att fixa till netbooken, får dock ta det efter sommaren då det blir lite jobbigt att vara datorlös när jag fortfarande går i skolan.
Måste påpeka att du har alldeles för mycket kylpasta, du kommer få mycket bättre temperaturer om du gör om och gör rätt. Kylpastan ska ju bara fylla i de små små ojämnheter som finns i både kylaren och processorns yta. Storleken av ett riskorn är det som brukar rekommenderas.
Men i övrigt väl genomförd modd! (bild)
Måste påpeka att du har alldeles för mycket kylpasta, du kommer få mycket bättre temperaturer om du gör om och gör rätt. Kylpastan ska ju bara fylla i de små små ojämnheter som finns i både kylaren och processorns yta. Storleken av ett riskorn är det som brukar rekommenderas.
Men i övrigt väl genomförd modd! (bild)
Att du vågar =)
trevligt med lite tearapart av prylar! =)
