November 2010
Lådans grundkonstruktion består av totalt 51 st delar i MDF som skall limmas och pluggas samman för att skapa en låda.

Totalt 12 olika former har skapats i CAD-program. Olika delar krävs vid baffeln, vid terminalerna, vid basreflexröret, vid inre stagningar etc. Dessutom nyttjas tre olika tjocklekar; 19, 22 och 25 mm för att genom att kombinera dessa kunna
få önskade avstånd mellan exempelvis elementen och stagningarna.

Grundgeometrin är en coshyp-kurva både som inre och yttre profil.

Delarna har laserskurits ut i material MDF+, detta är en något tätare kvalitet av MDF med densitet 800 kg/m3.

(2011-05-10 20:44:06) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

November 2010

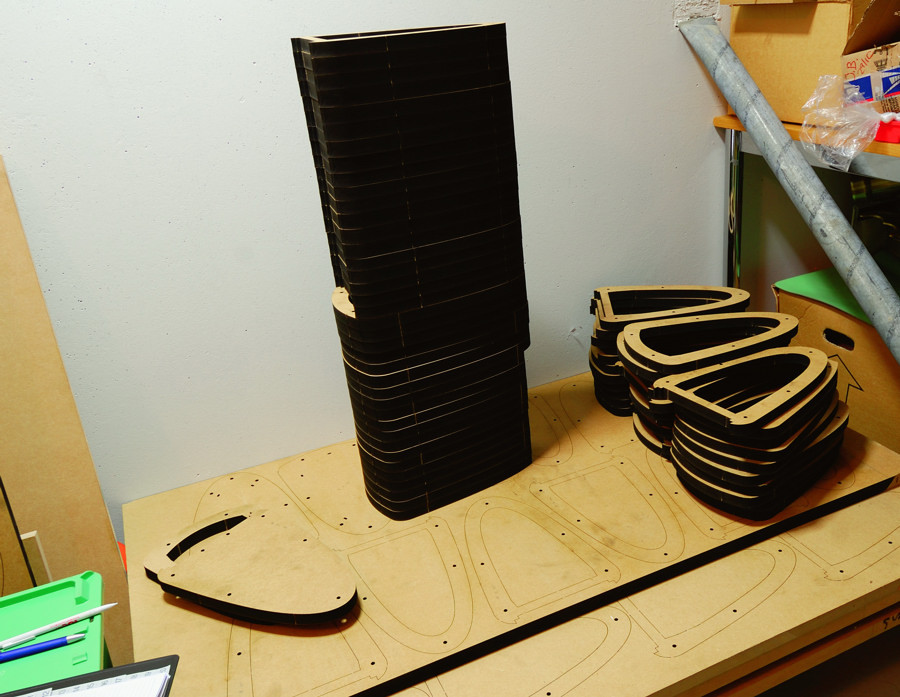

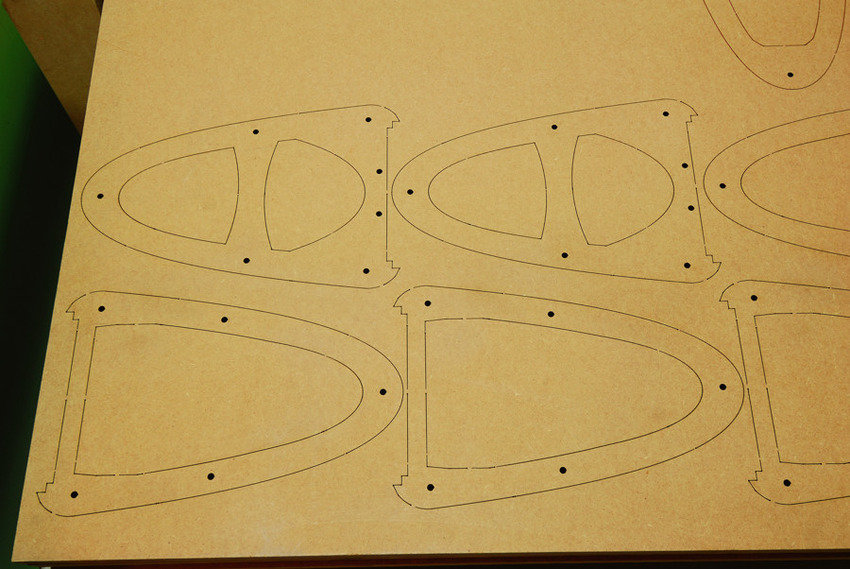

MDF-delar utskurna, lasern ger en bränd yta.

(2011-05-10 20:49:51) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

December 2010

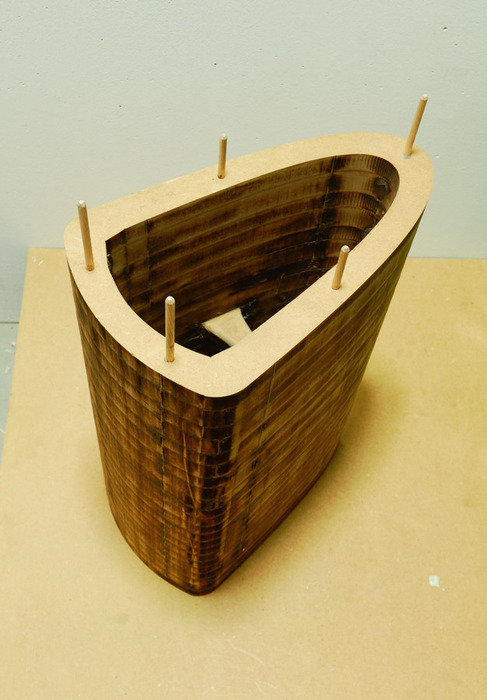

Delarna limmas ihop en del i taget med PU-lim samt extra långa (100 mm) 6 mm träplugg


(2011-05-10 20:55:09) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Mars 2011

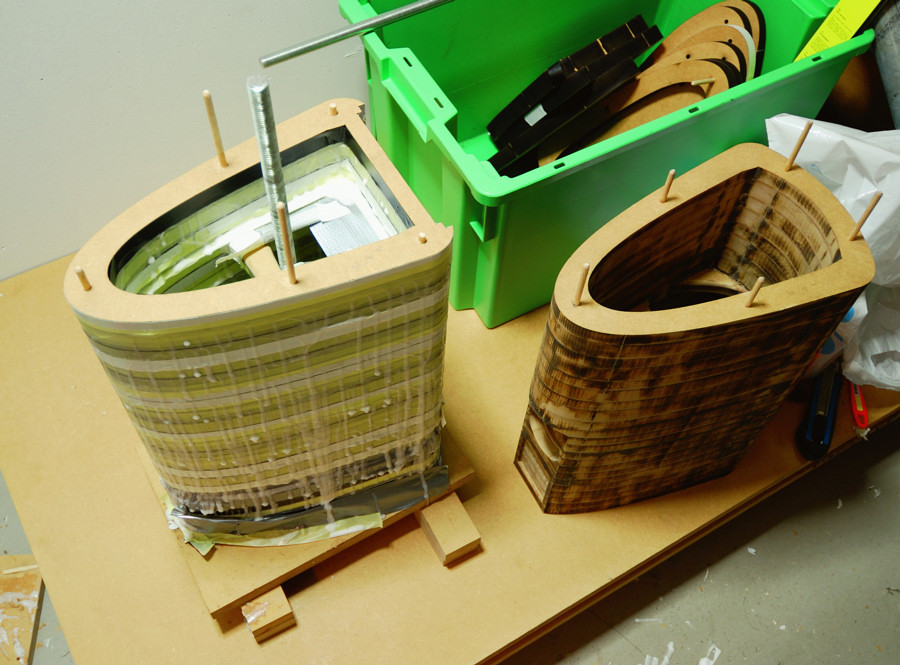

Efter några månaders limmande. Här ses två halvor av en låda. Övre delen med plan framsida (baffel).

(2011-05-10 20:56:38) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Mars 2011

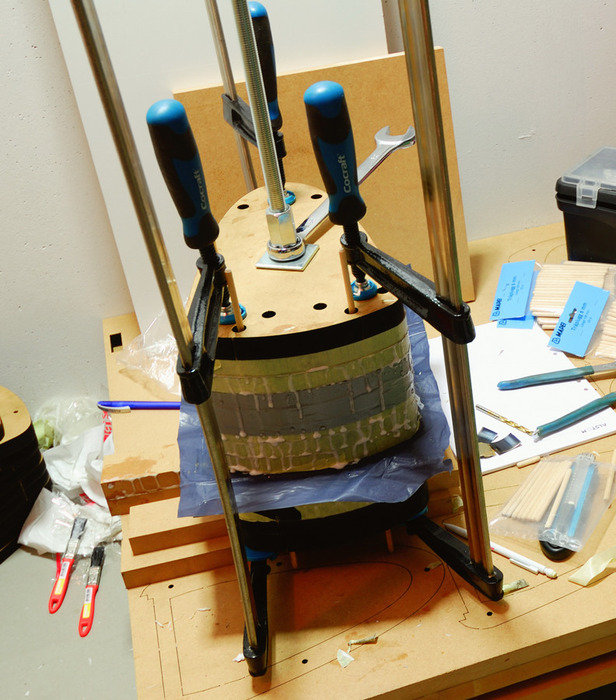

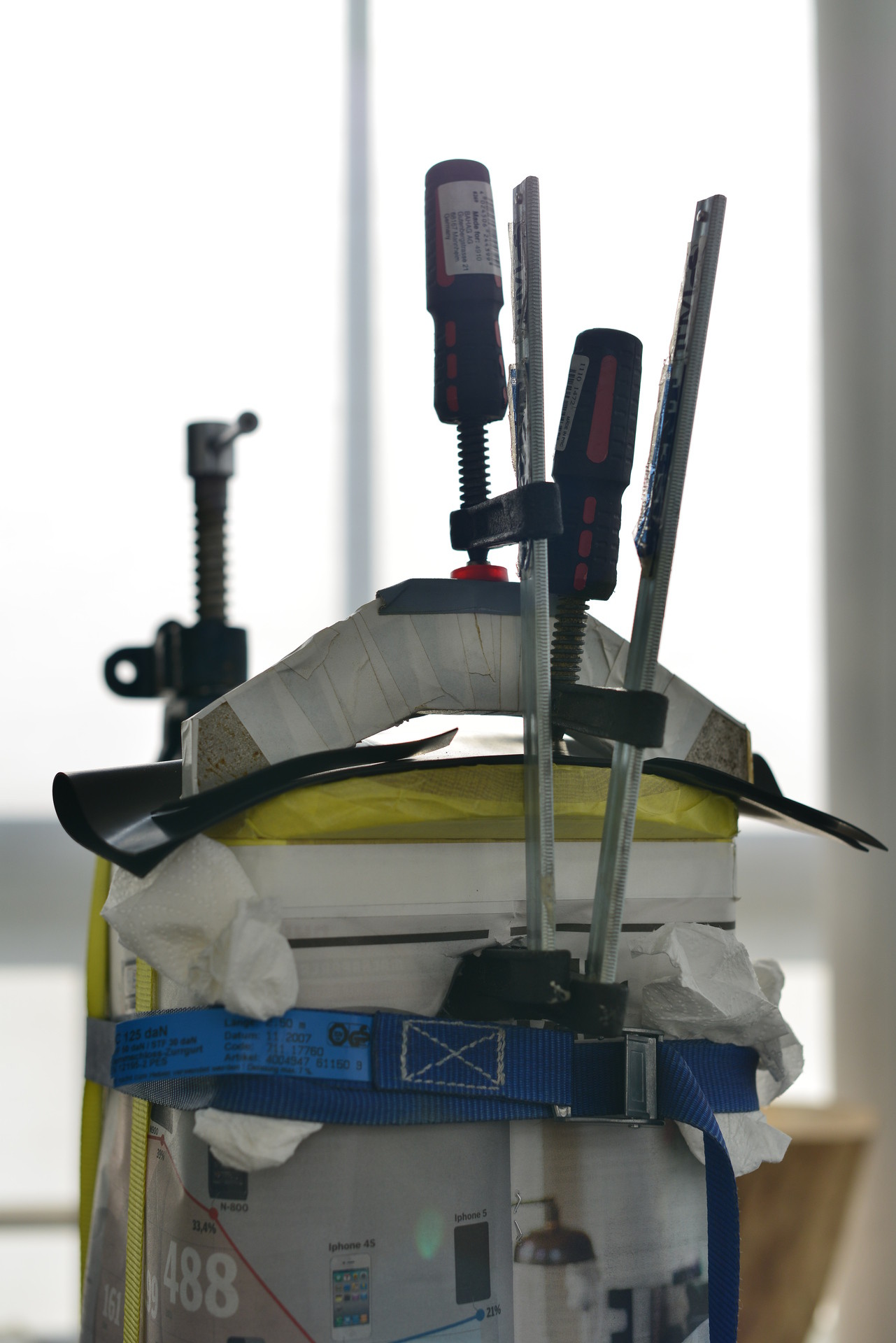

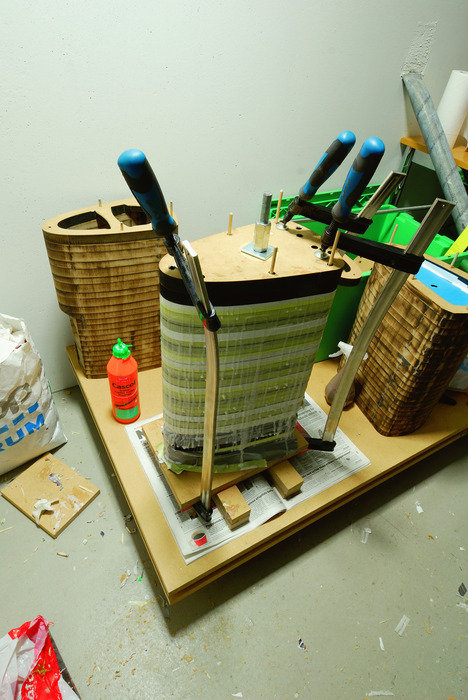

Fortsatt limning av låda #2. Skräp-tvingar från C/O.


(2011-05-10 21:12:58) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Mars 2011
Nedre lådhalva rensad på limrester.

(2011-05-10 21:16:37) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

(2011-05-12 17:11:00) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Mars 2011

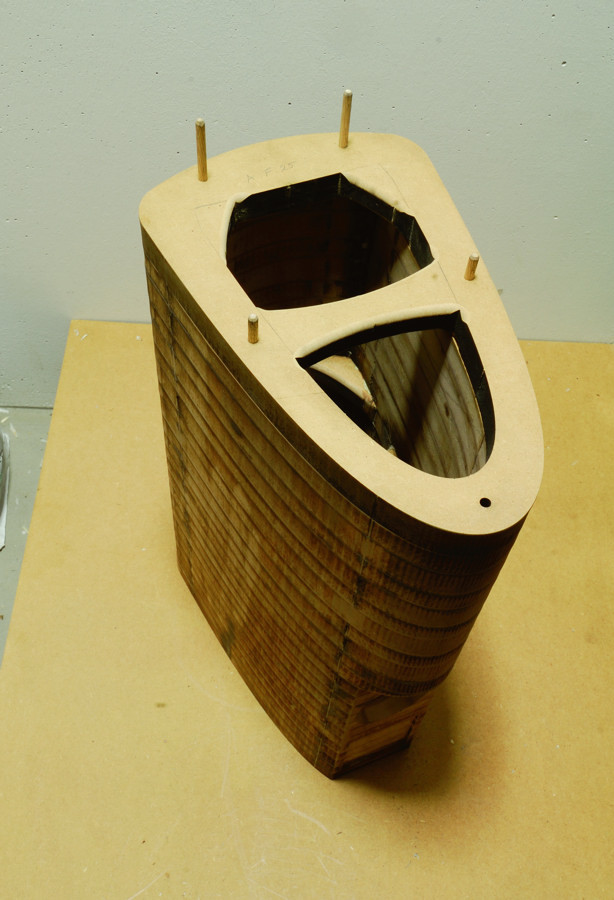

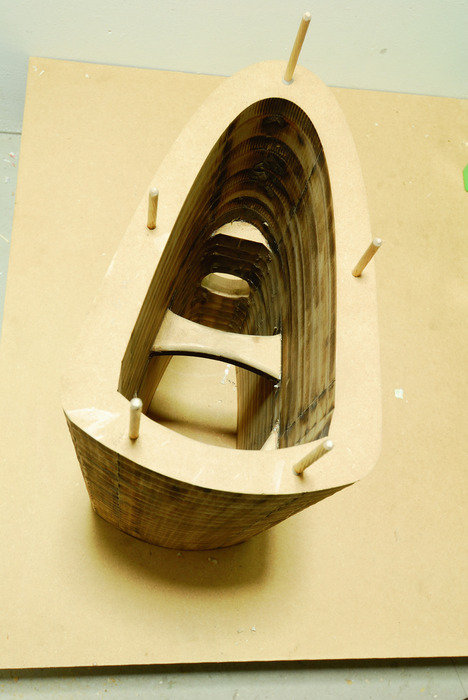

Den översta ringen har inre stagning samt övergång till baffel i framkant.

(2011-05-10 21:17:27) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

April 2011

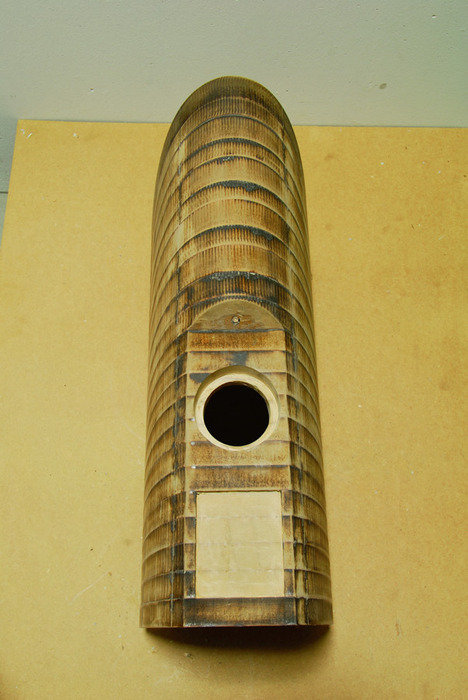

Uttag för terminaler samt basreflexrör frästa.

(2011-05-10 21:18:47) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

April 2011

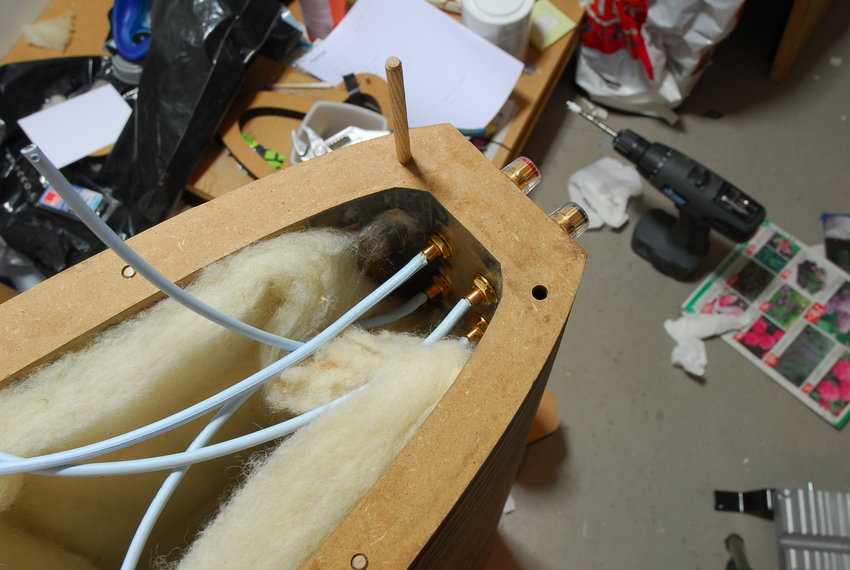

Terminalerna måste monteras redan i detta skede medan det går att komma åt. Kablarna ska gå genom botten och delningsfiltrena kommer sitta åtkomliga under lådan.

(2011-05-10 21:34:07) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

April 2011

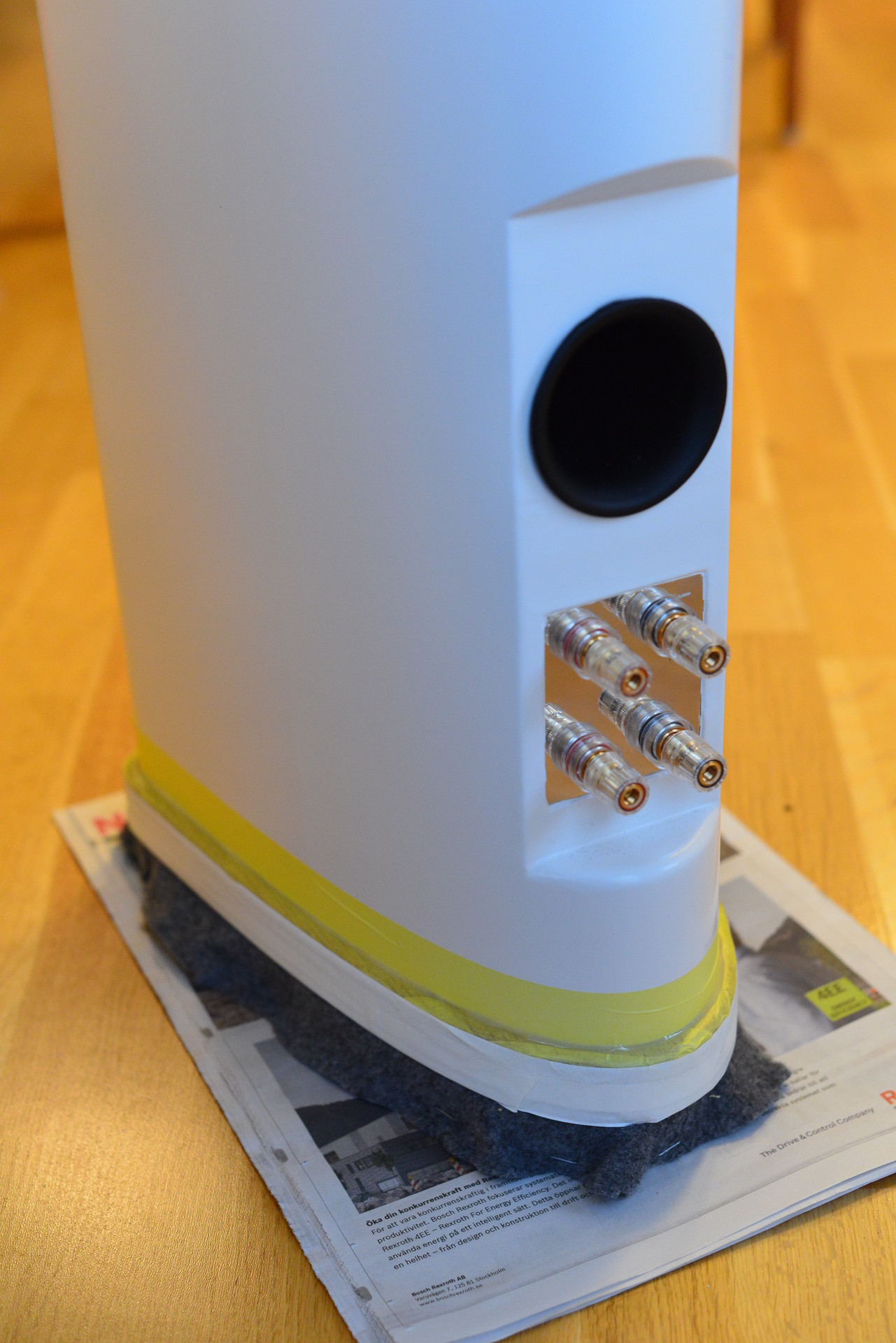

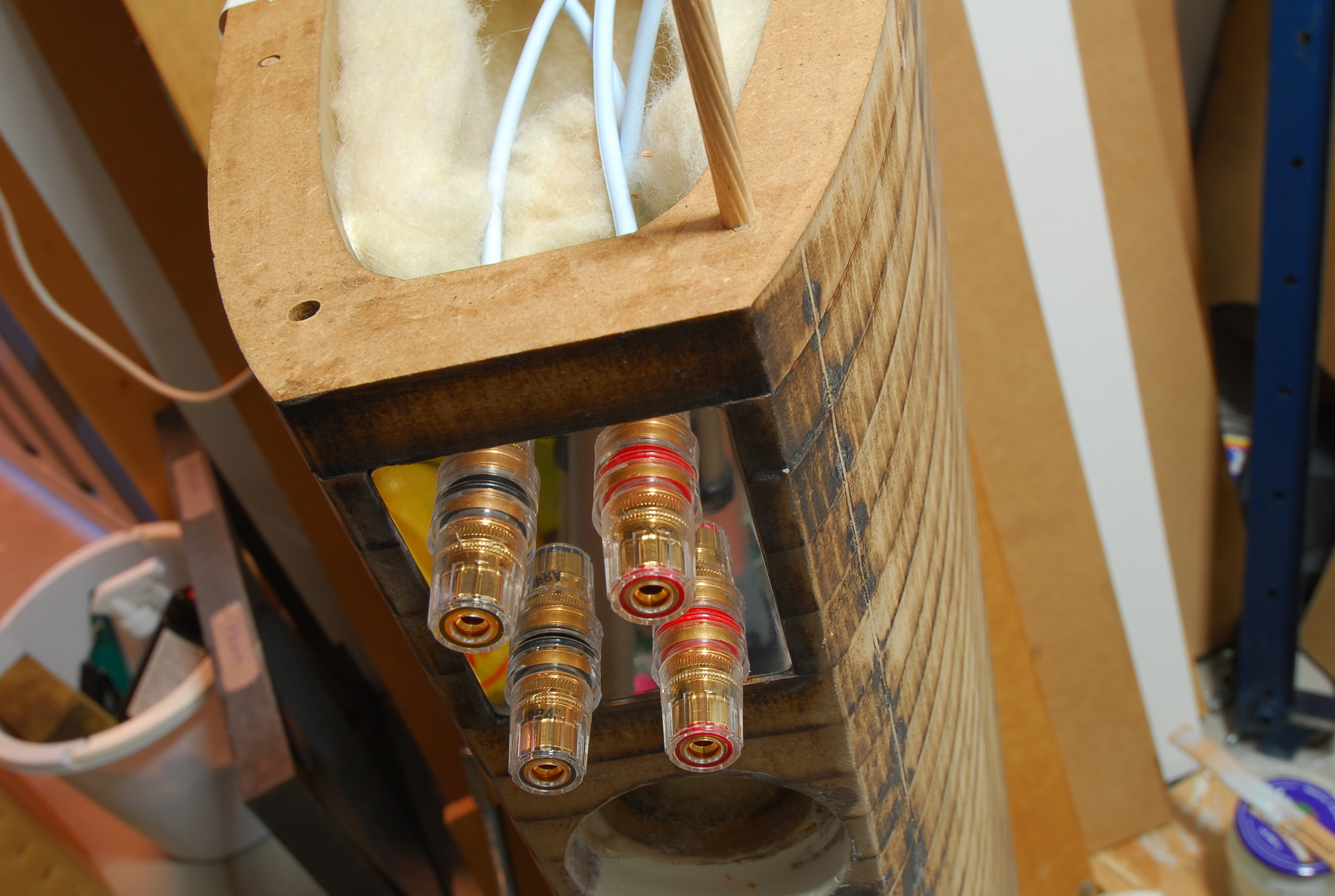

Terminalerna är dubbla Supra BoxCon monterade mot en och 3 mm tjock polerad aluminiumplåt.

(2011-05-10 21:36:12) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Maj 2011

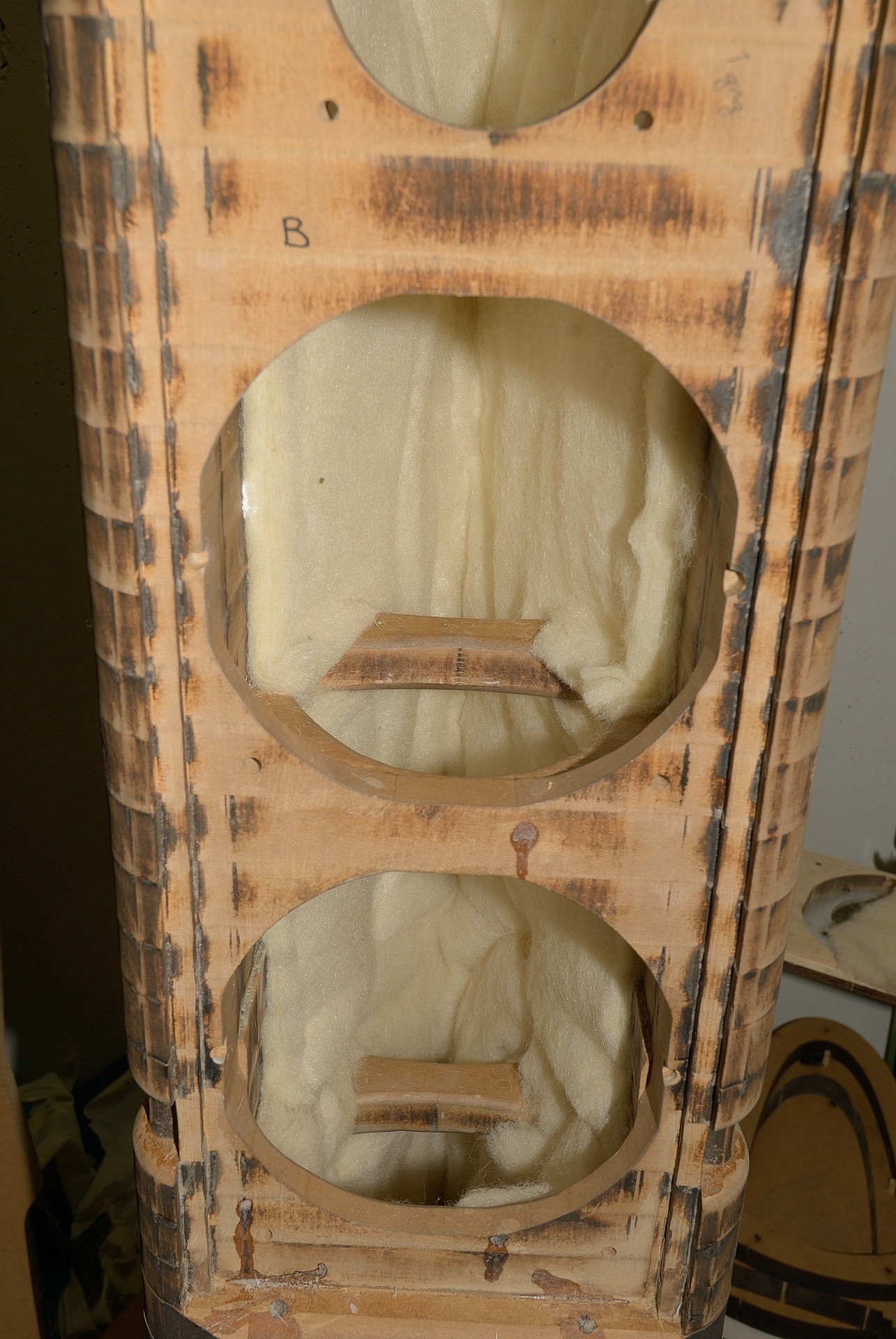

Hål för elementen urfrästa i lådans baffel efter en laserskuren fräsmall.

(2013-02-10 18:24:03) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Maj 2011

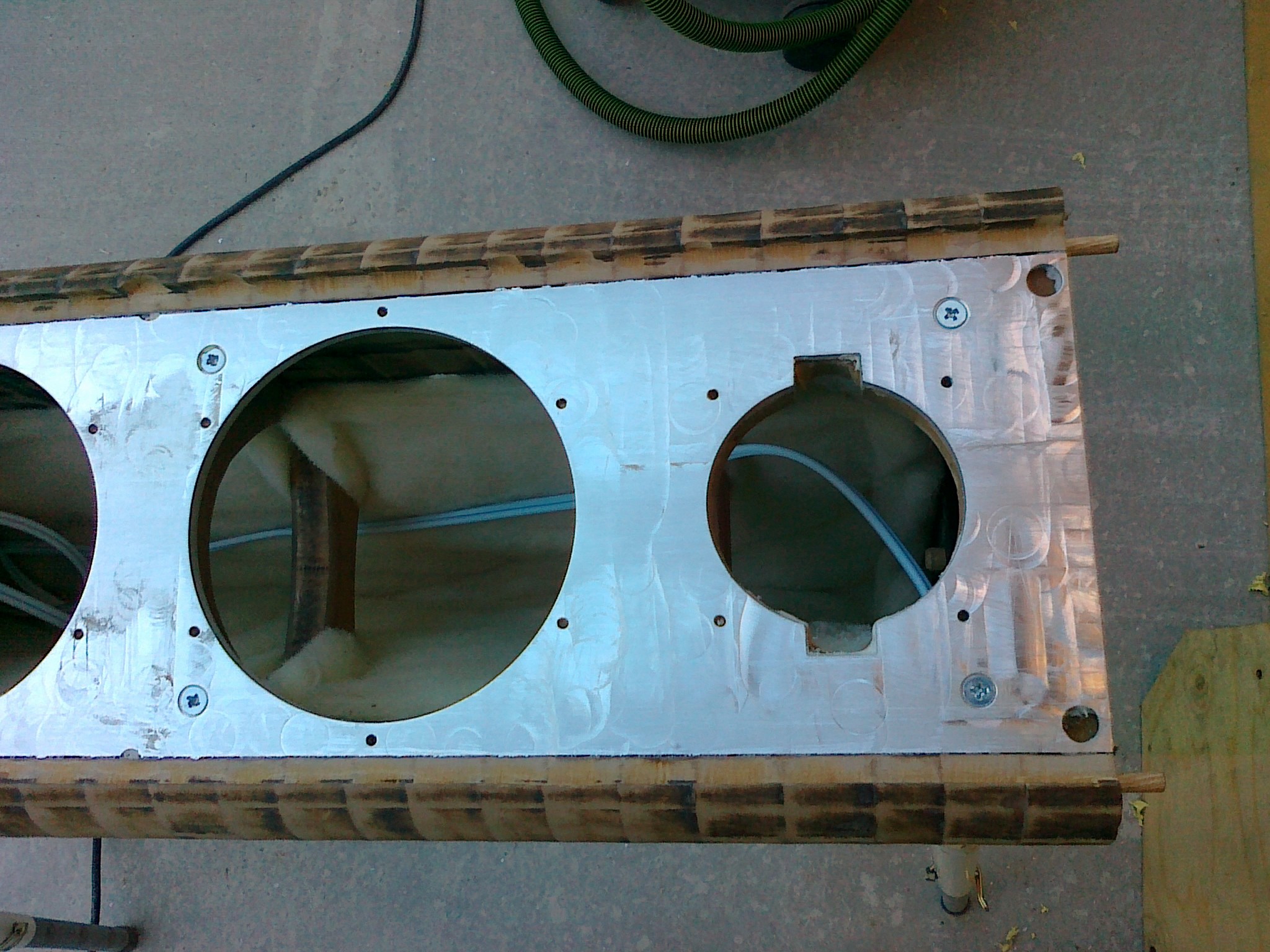

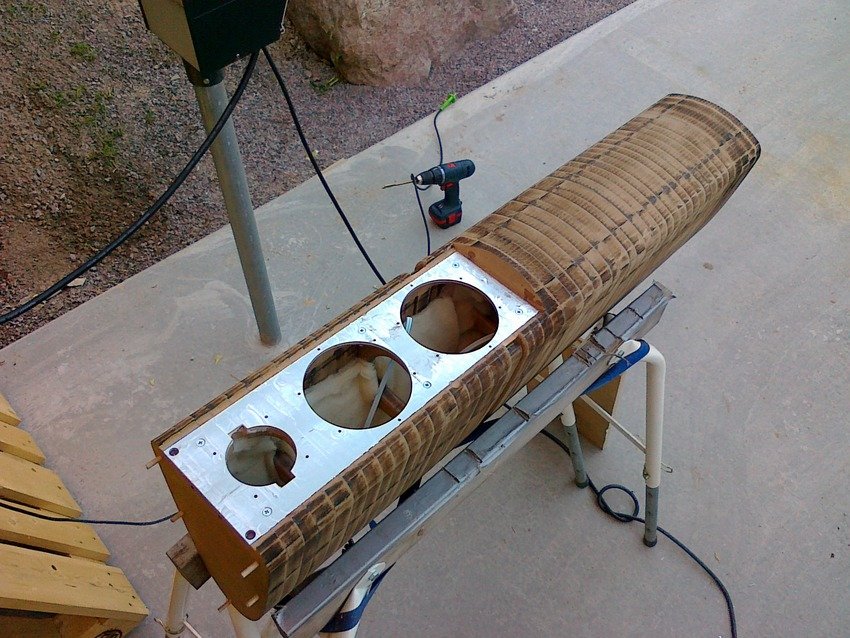

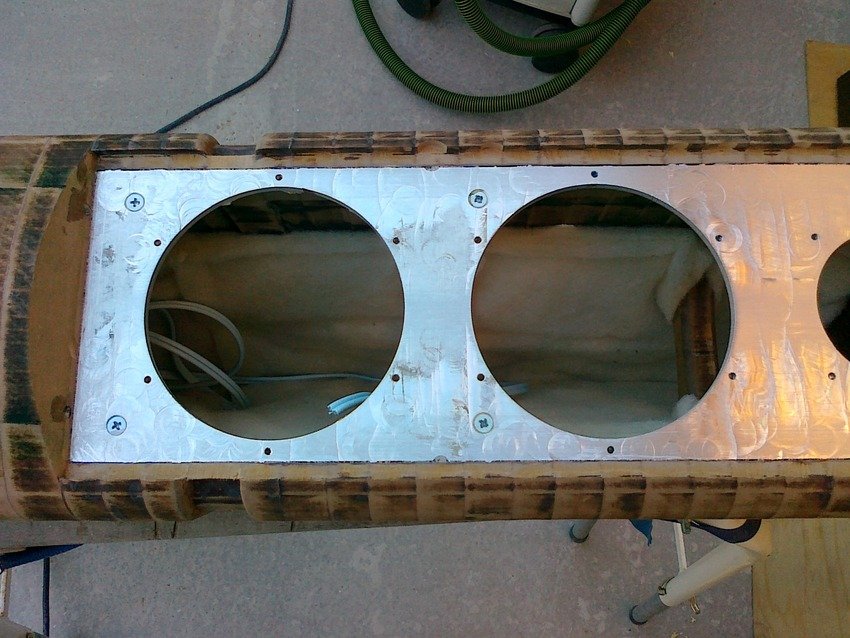

En 5 mm tjock aluminiumplåt har limmats och skruvats på baffeln. Den har maskingängade hål för elementen.

(2011-05-11 12:58:39) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

(2011-05-11 13:00:15) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Maj 2011

(2011-05-12 11:18:02) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Augusti 2011

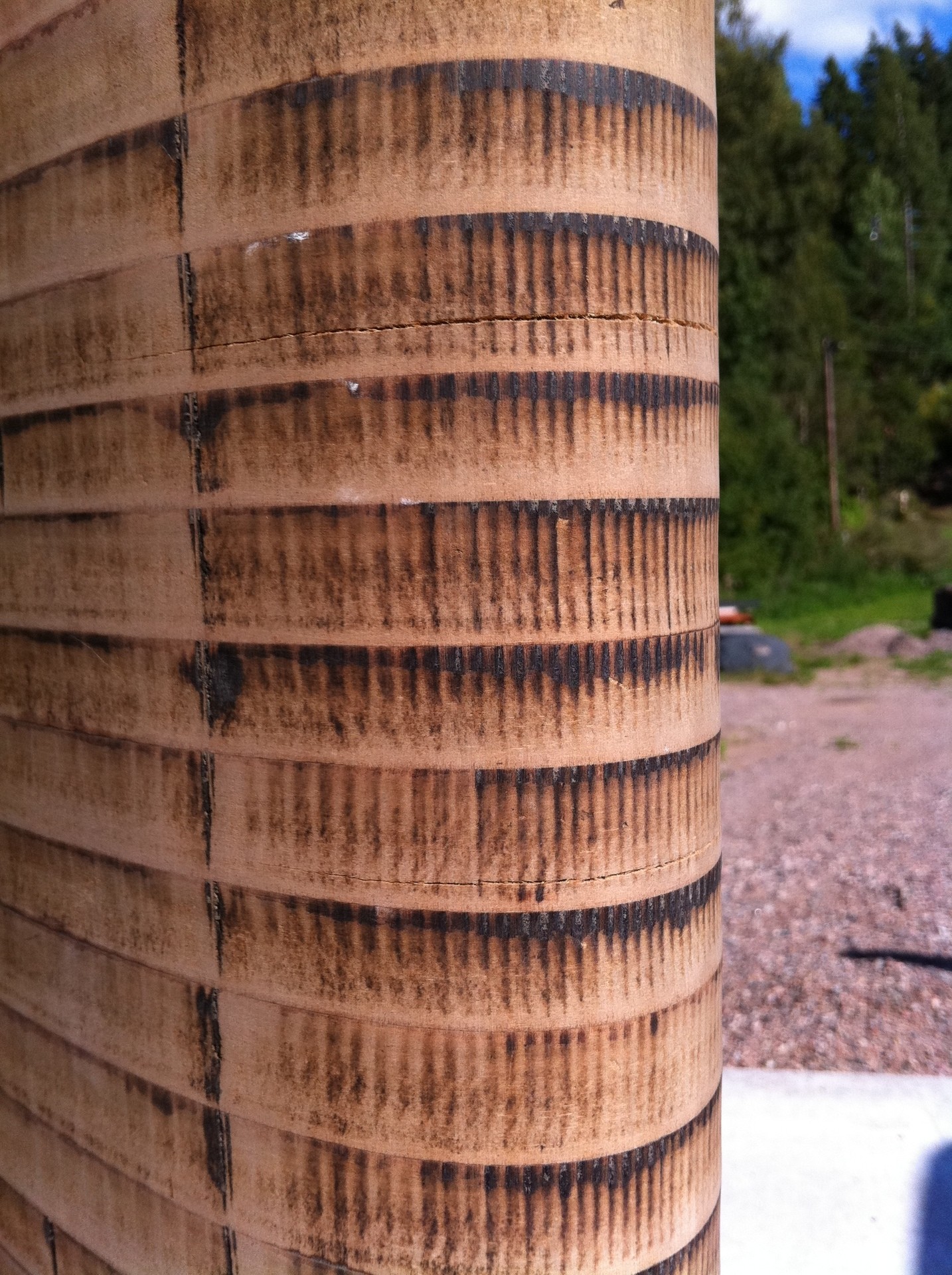

Efter ett uppehåll skulle jag fortsätta i augusti och stötte då på problem. Sprickor har uppstått (vid skarvar mellan träpluggar) i ryggen. Aluminiumplåten i fronten har hindrat fram- och baksida att röra sig lika mycket vid ökad luftfuktighet.

(2011-09-03 15:02:03) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

September 2011

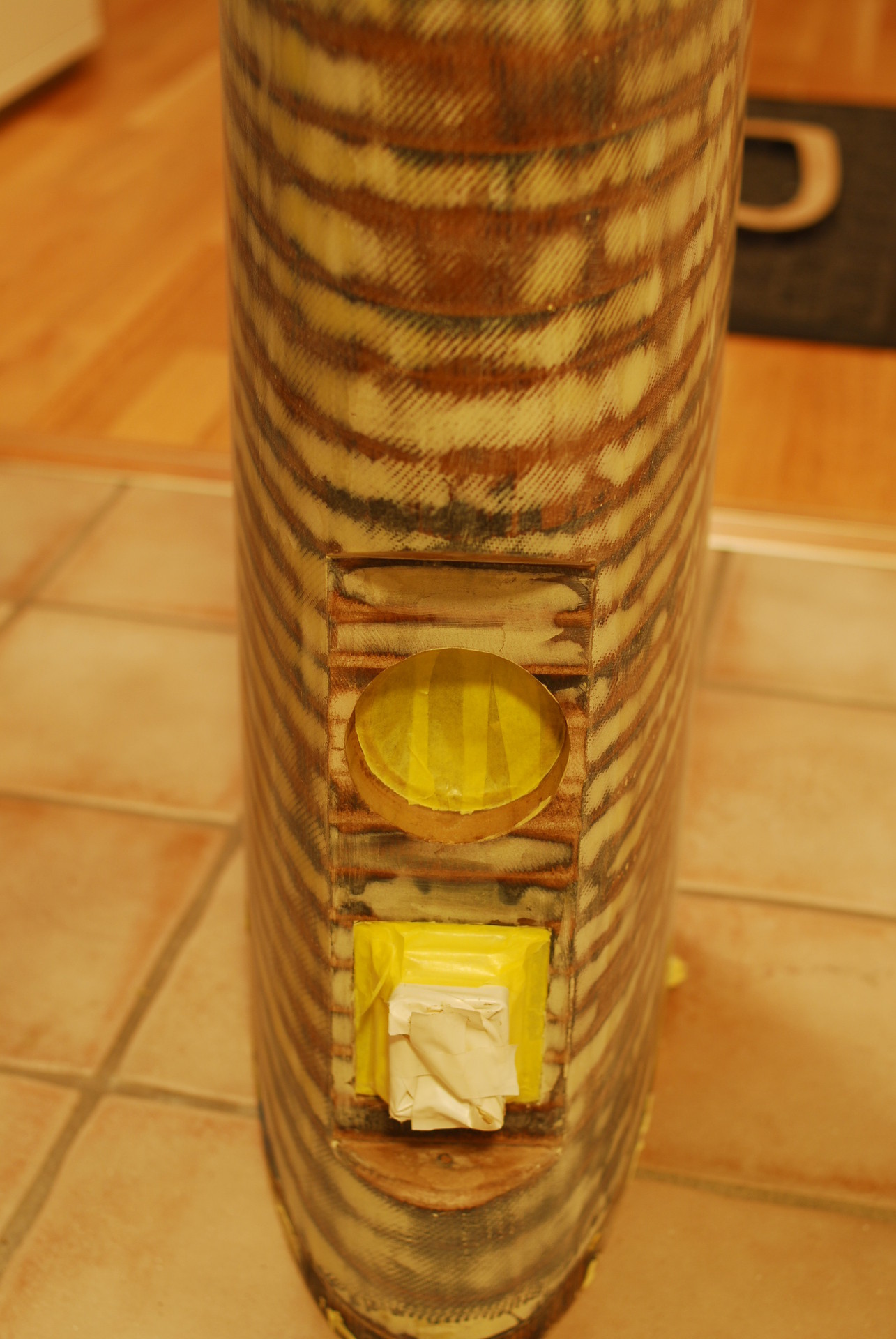

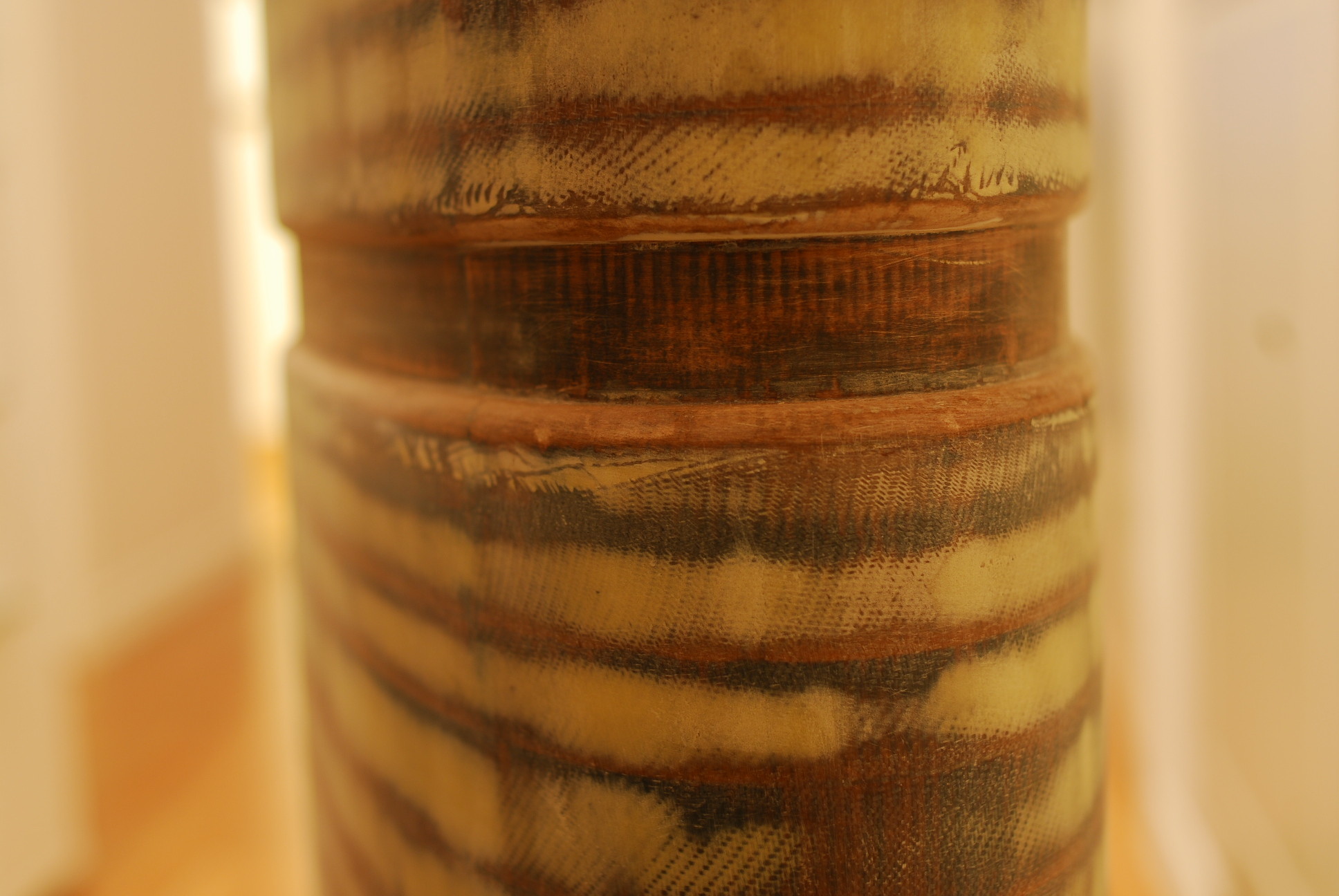

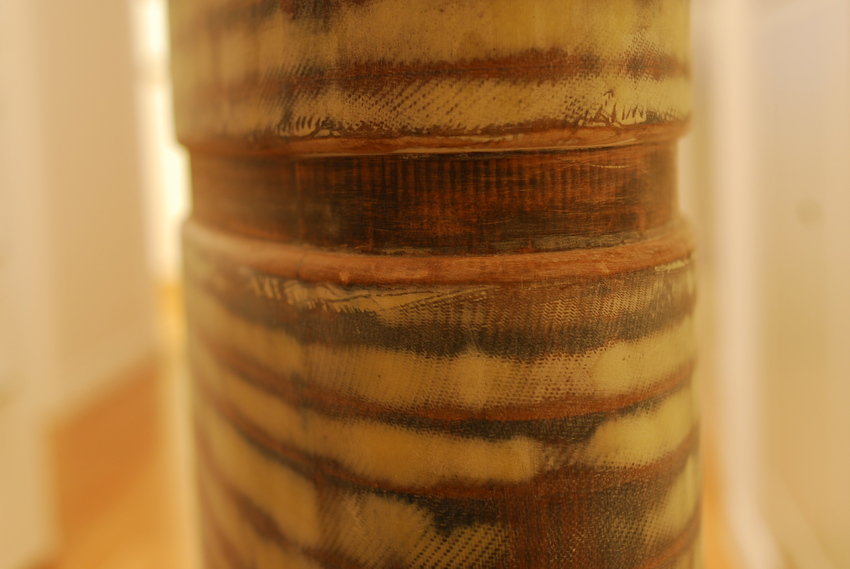

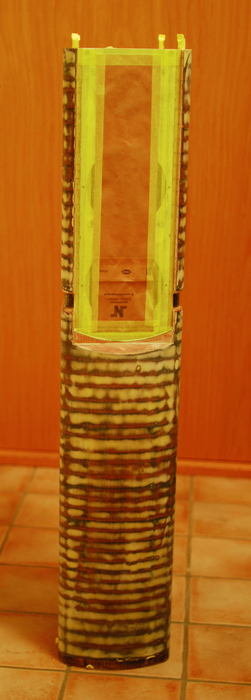

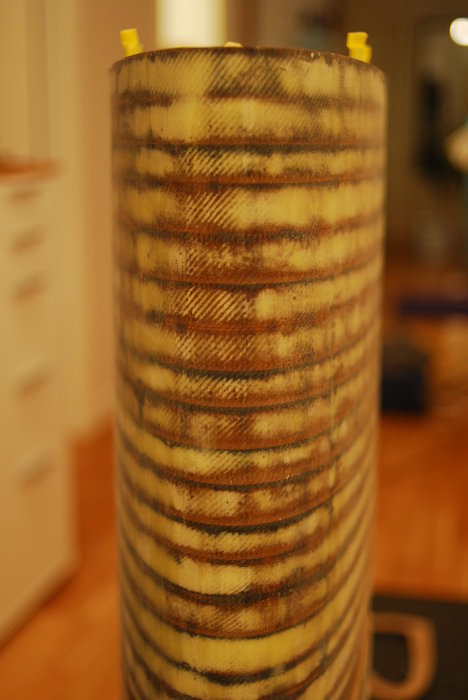

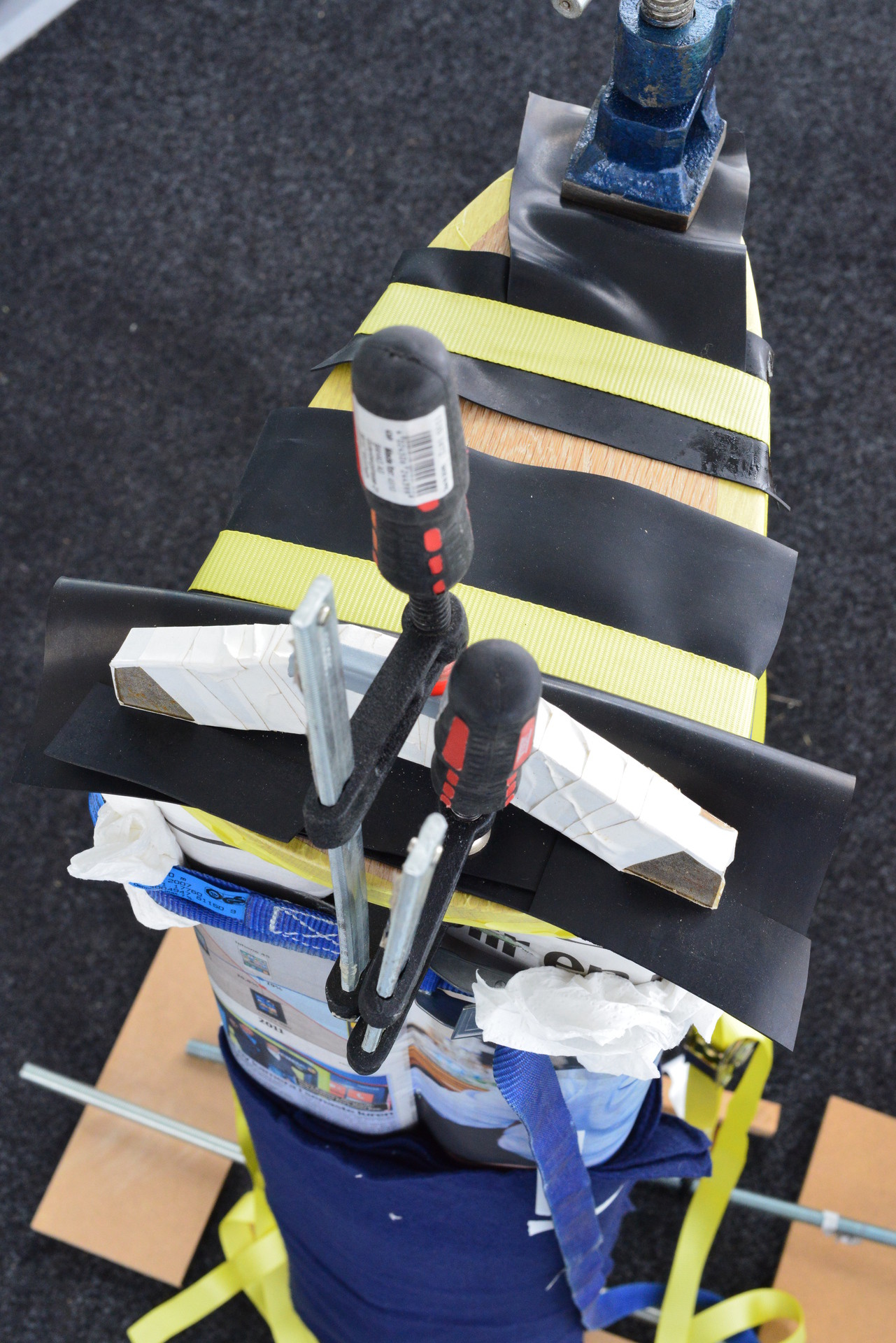

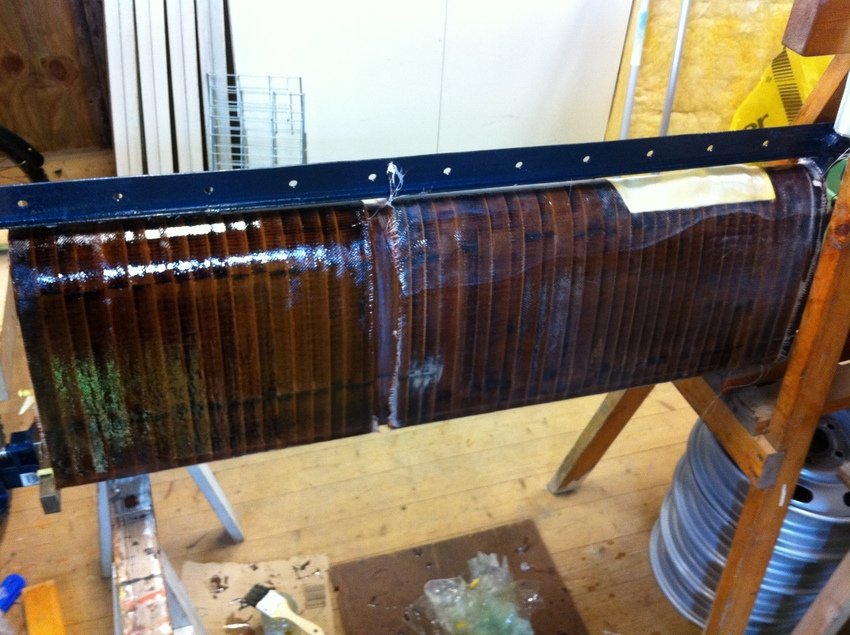

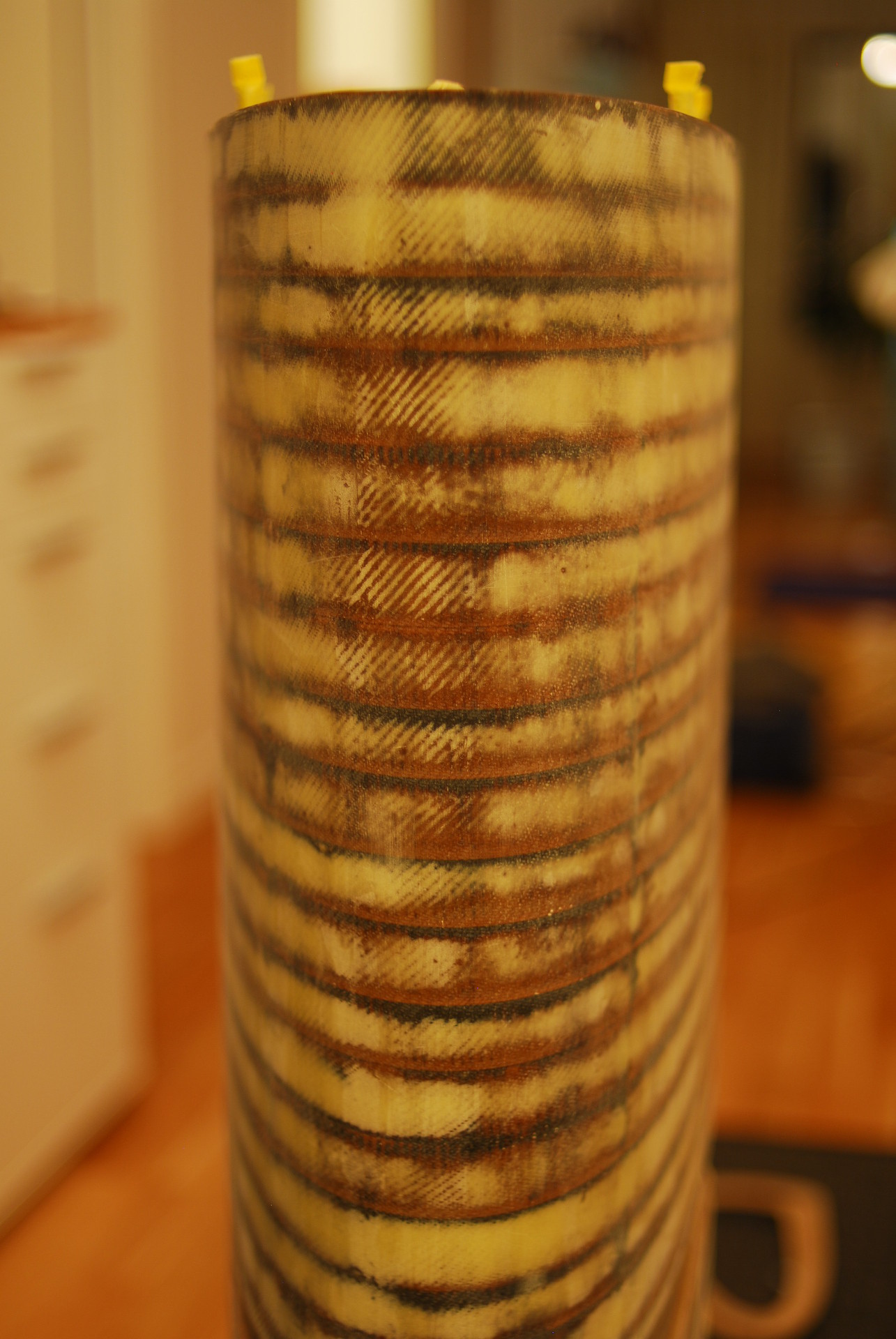

Innan spackling laminerades lådorna med glasfiber och epoxy medan de trycktes ihop med limknekt.

(2011-09-03 15:06:59) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

November 2011

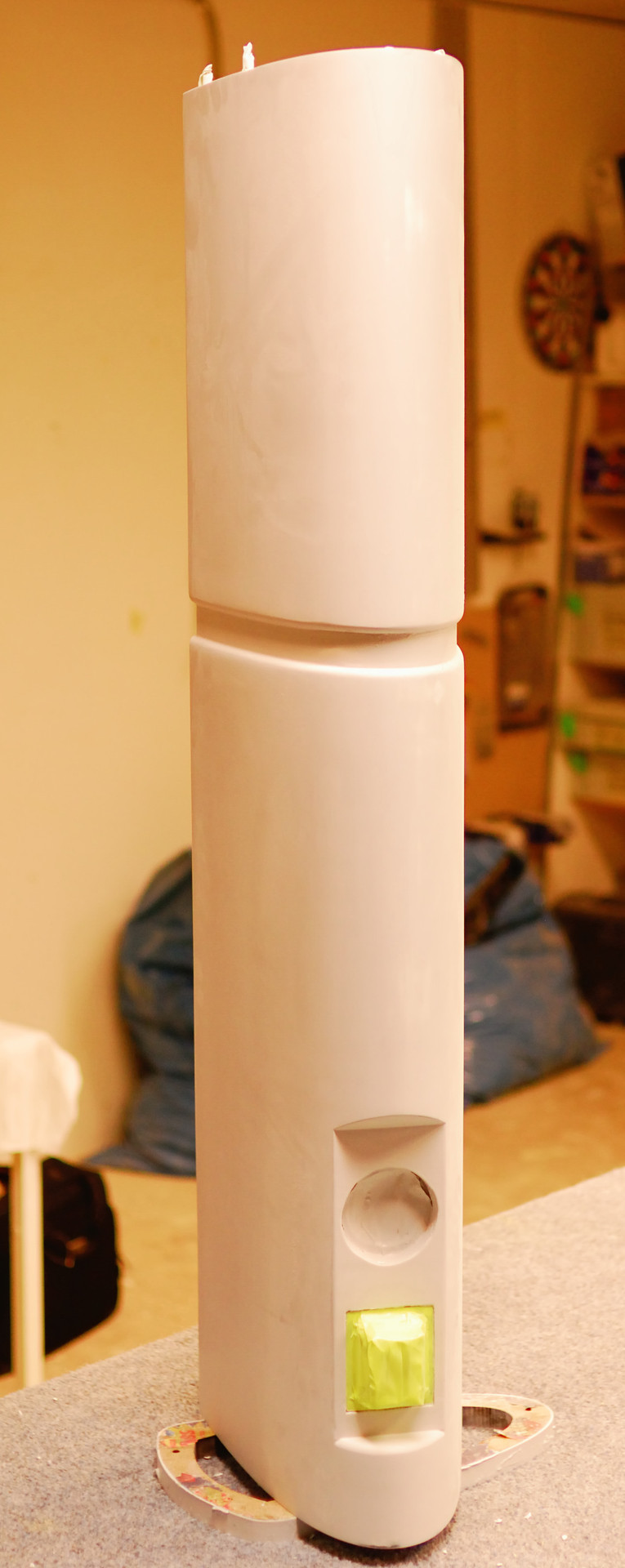

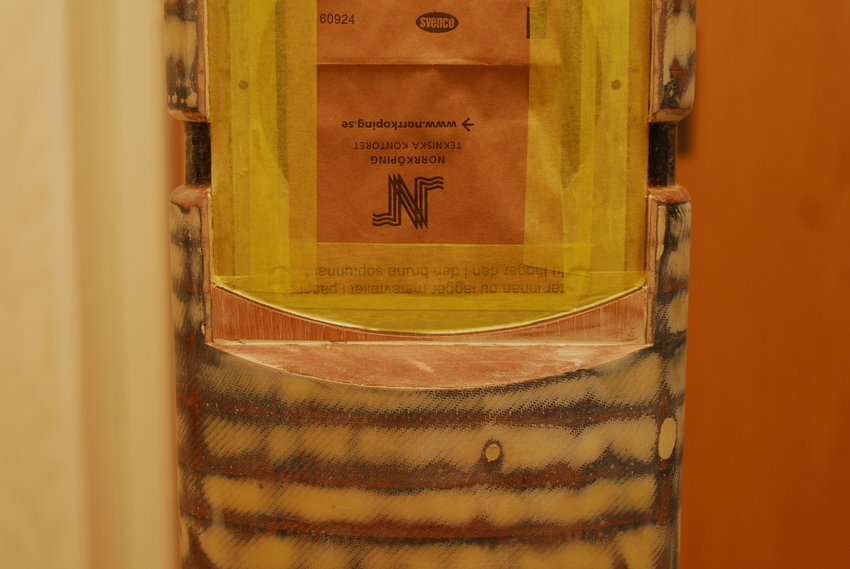

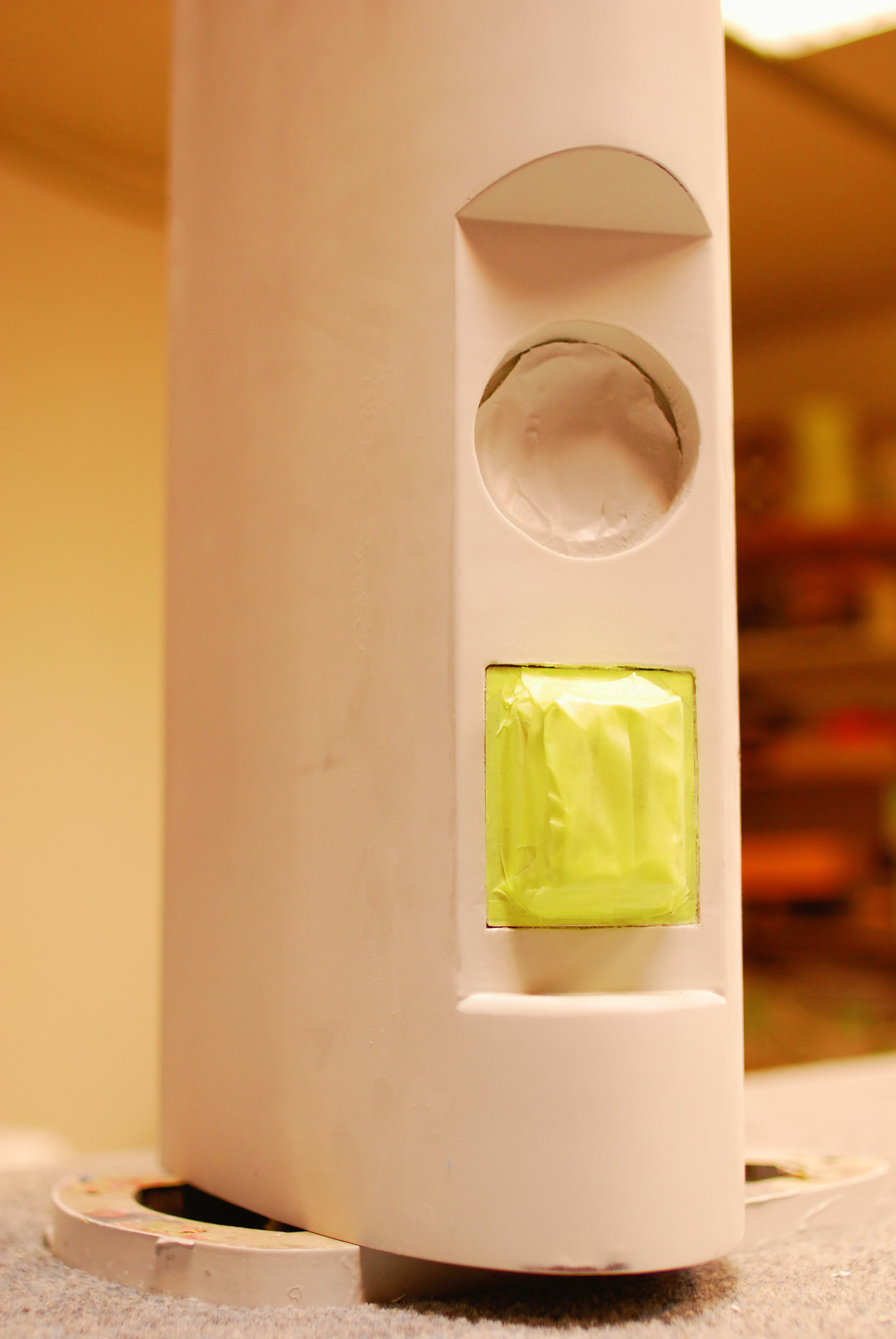

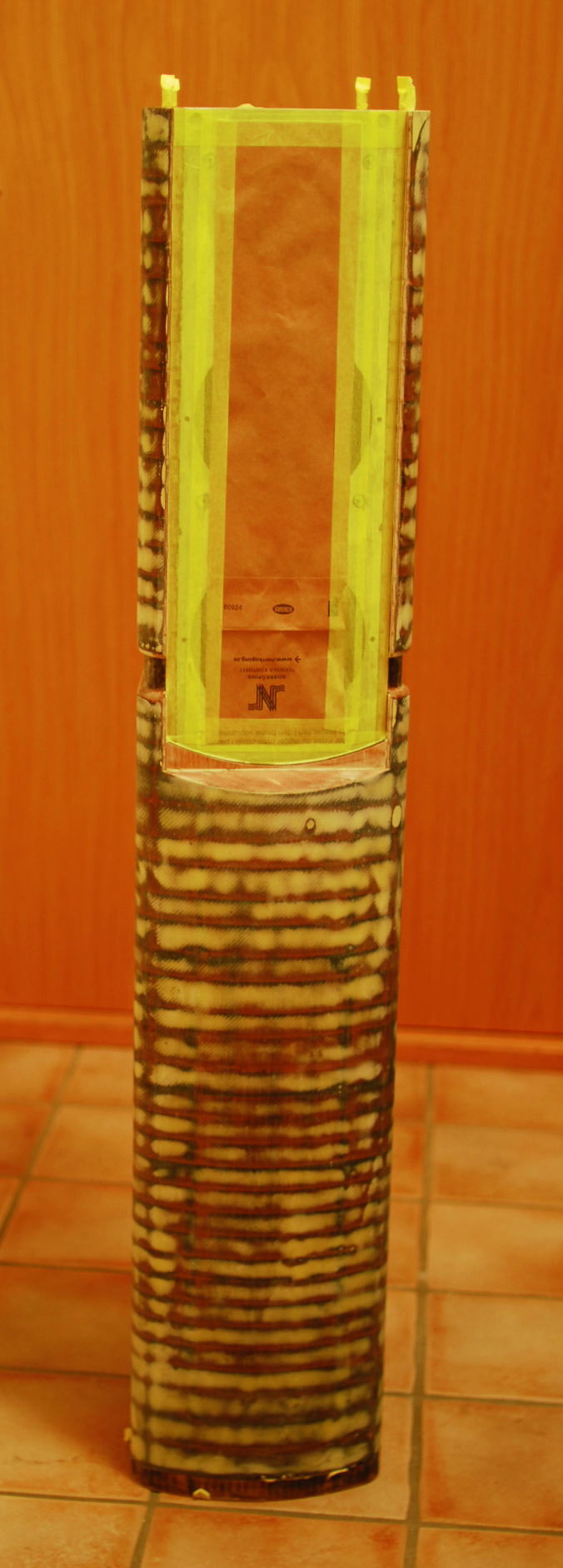

Äntligen är båda lådorna klara för grundmålning. Det var tidsödande att få ordning på epoxylamineringen men resultatet blev bra! Innan första grundmålningen är de spacklade med 2-komponent epoxy-spackel. Den "randiga" spacklingen beror på att lasern gjort snitt något konvexa, strålen vidgar sig ca 0.2 mm i mitten.

(2011-11-28 21:13:28) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

(2011-11-28 21:18:03) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

(2011-11-28 21:18:35) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

(2011-11-28 21:19:06) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

(2011-11-28 21:19:42) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Januari 2012

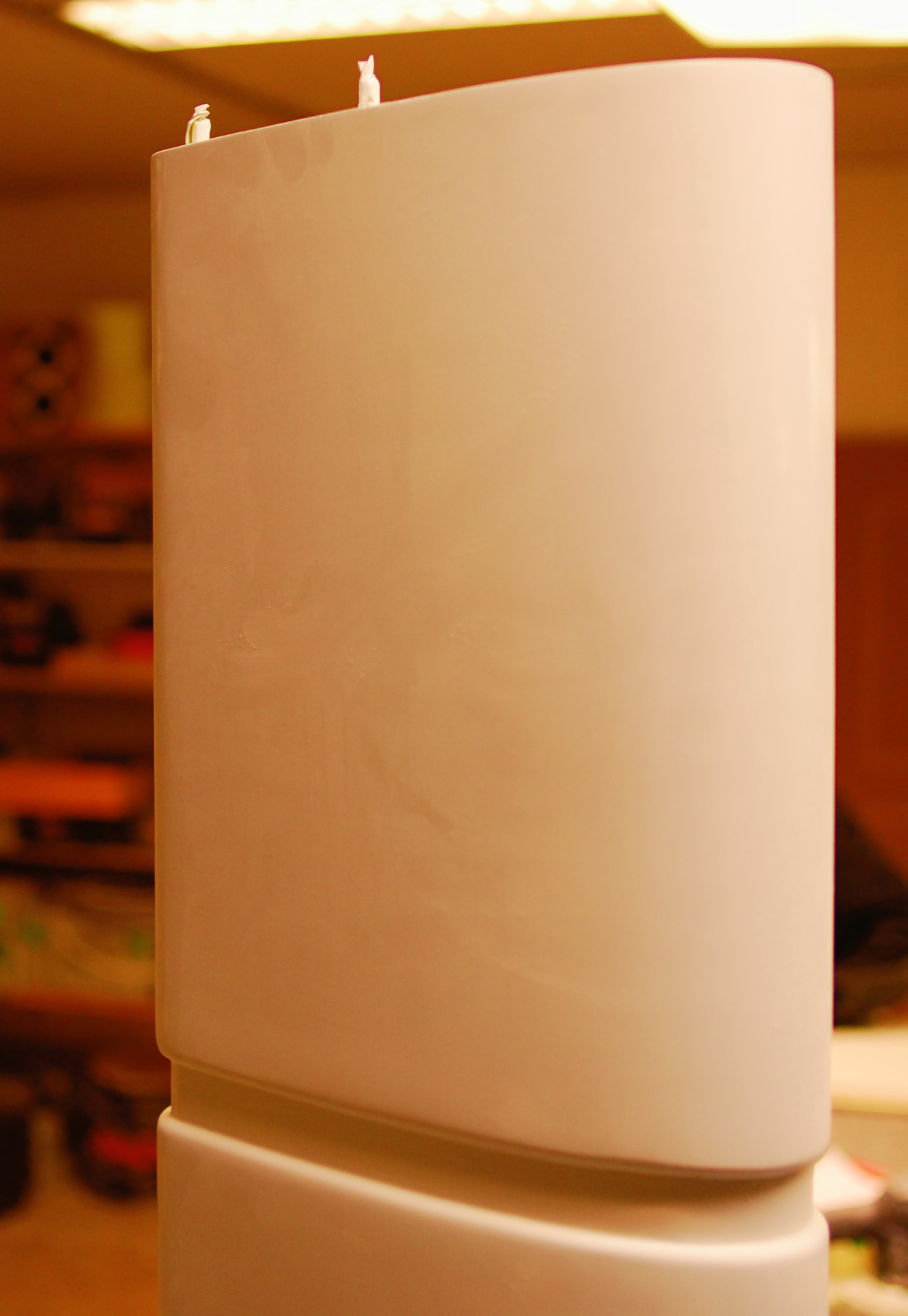

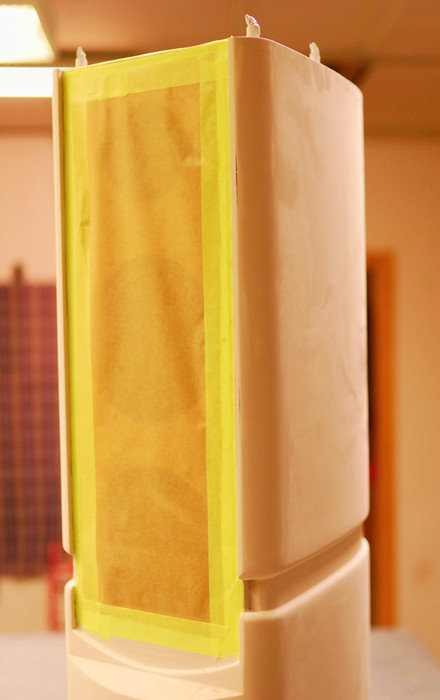

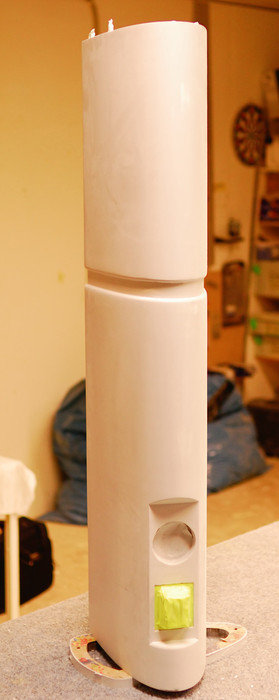

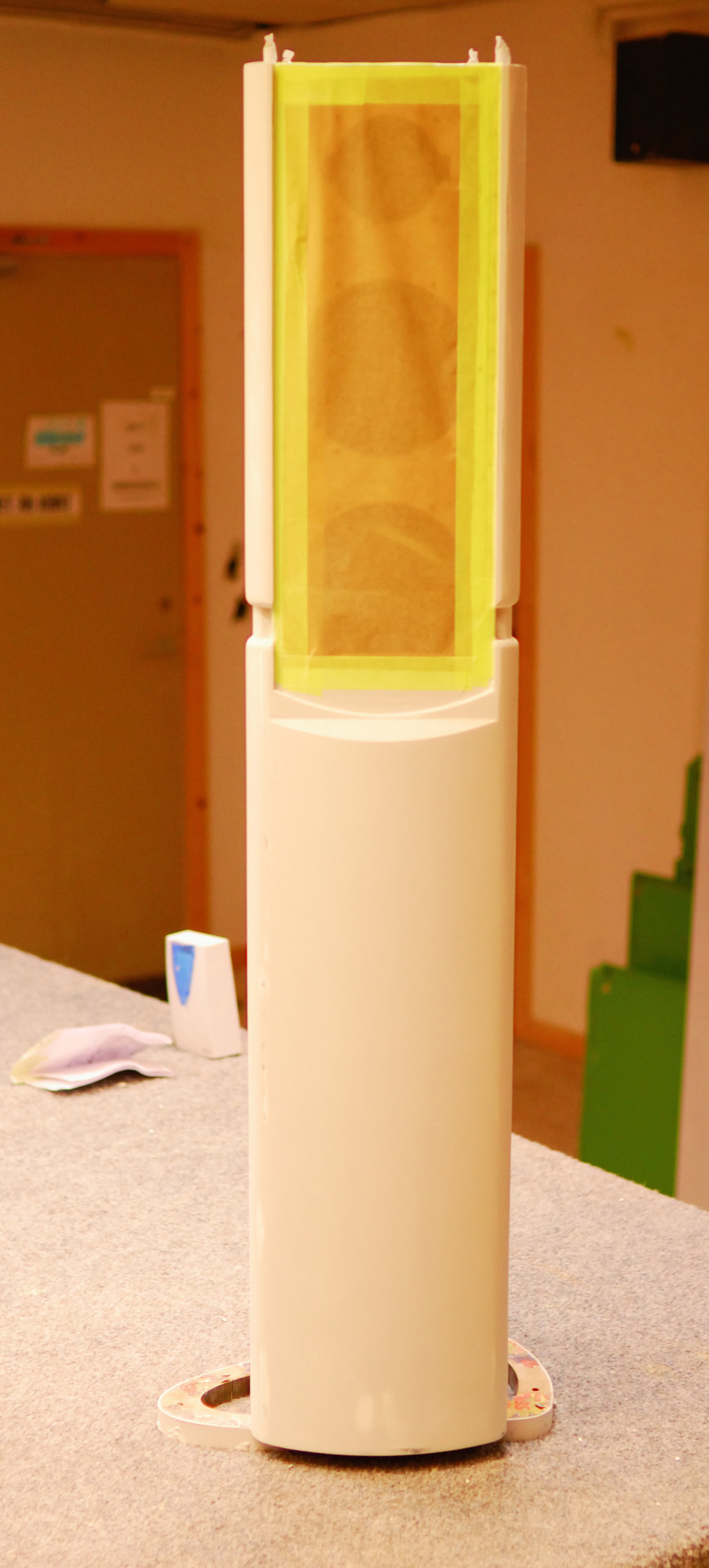

Lådorna är grundmålade 5 ggr av lackeraren med mycket gott resultat!
Båda högtalarna klara för färdigmålning.

(2012-01-05 12:53:41) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

(2012-01-05 13:00:47) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

(2012-01-05 13:01:22) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

(2012-01-05 13:01:51) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

(2012-01-05 13:02:40) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Januari 2012

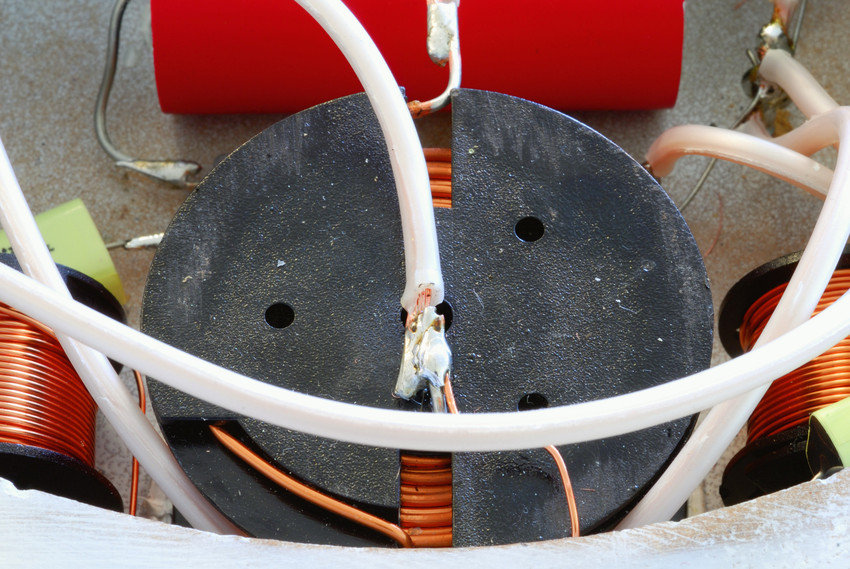

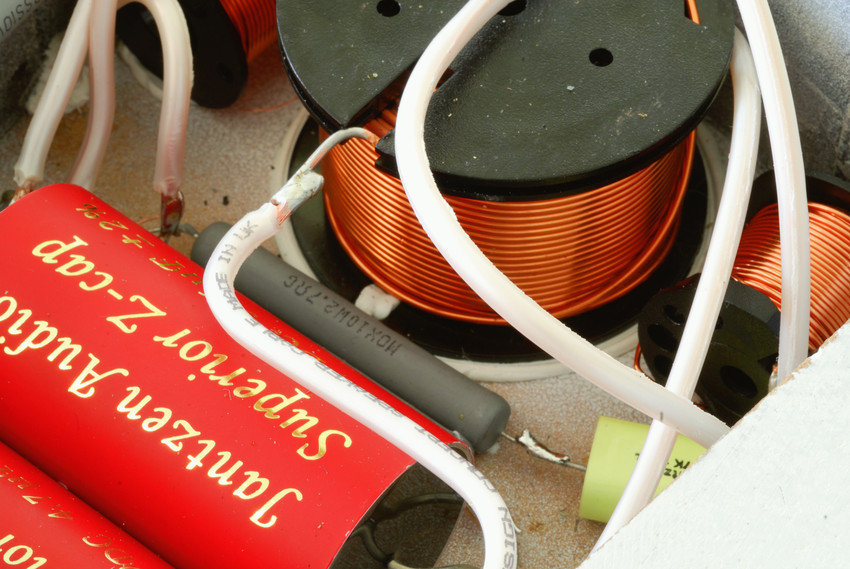

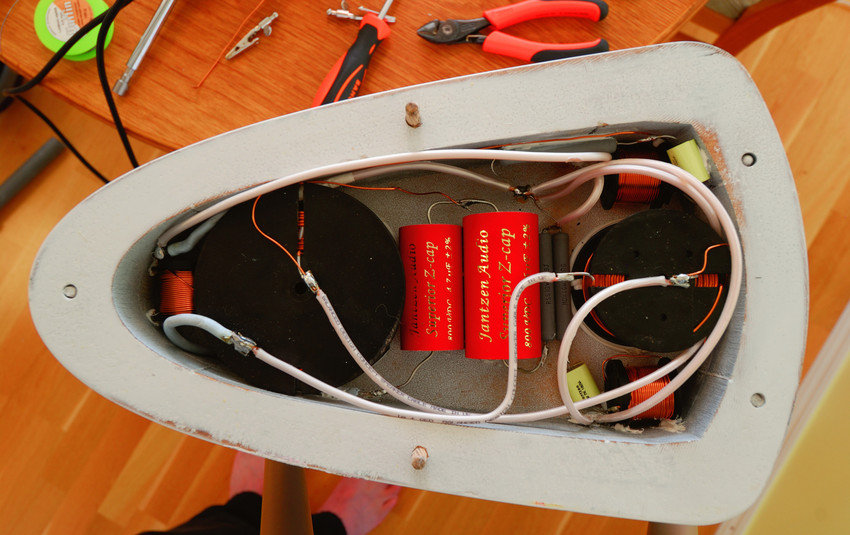

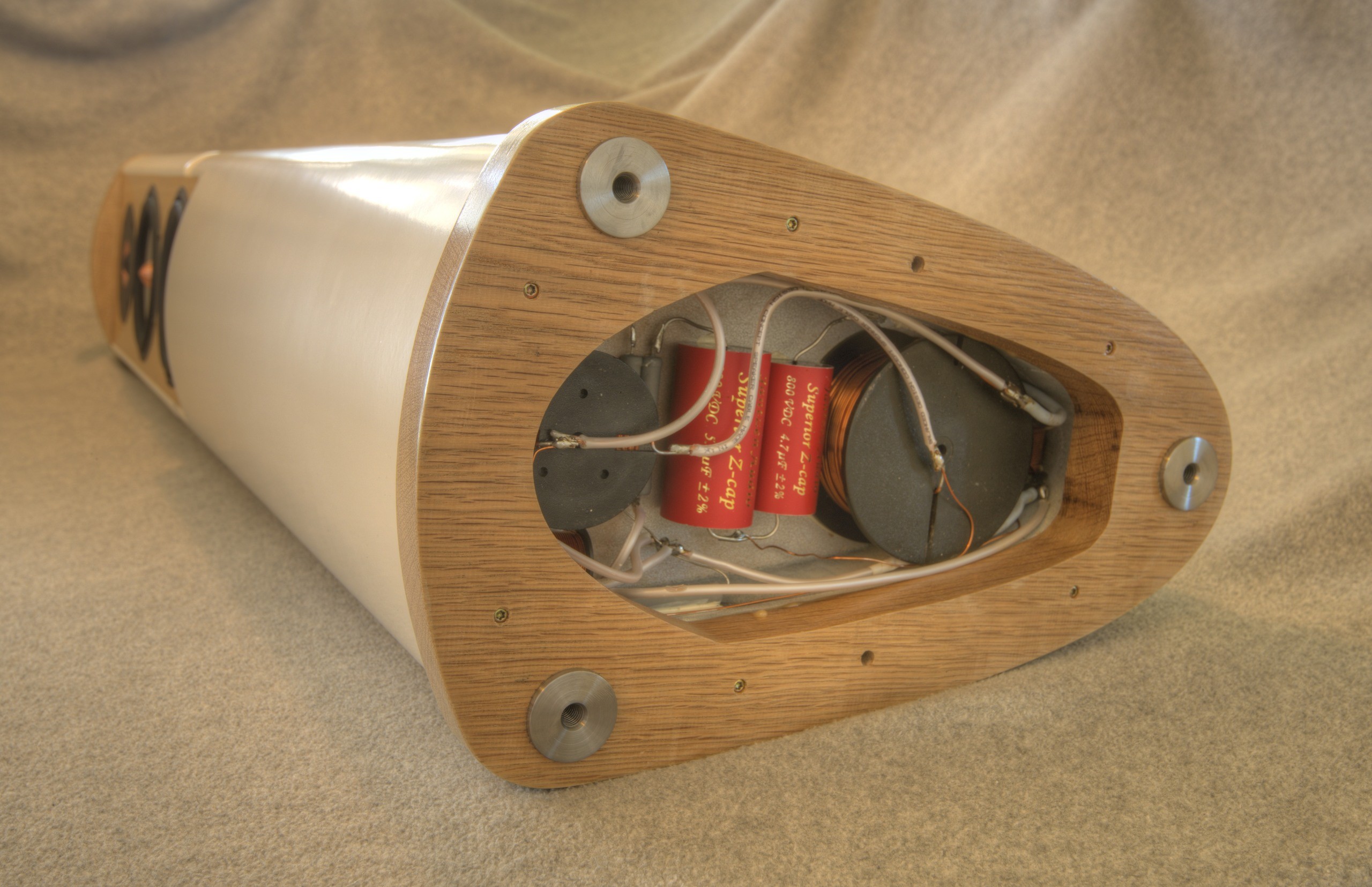

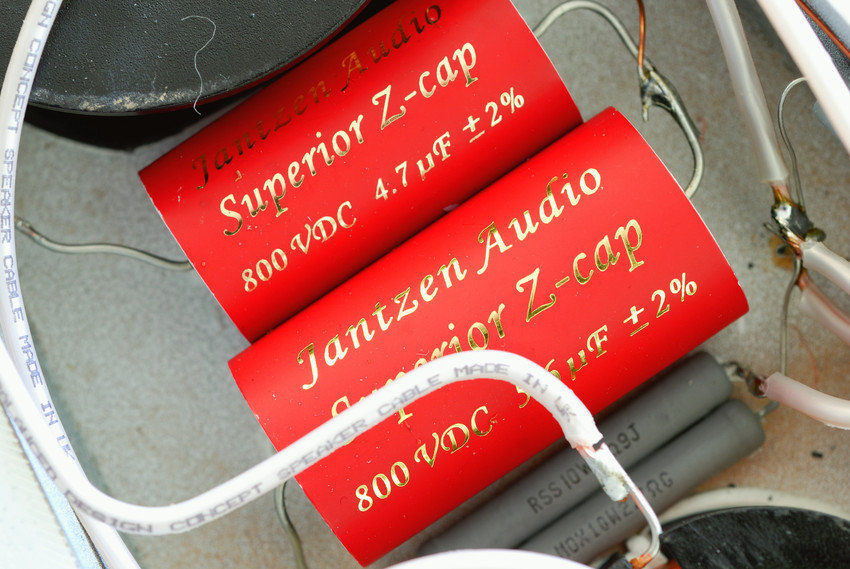

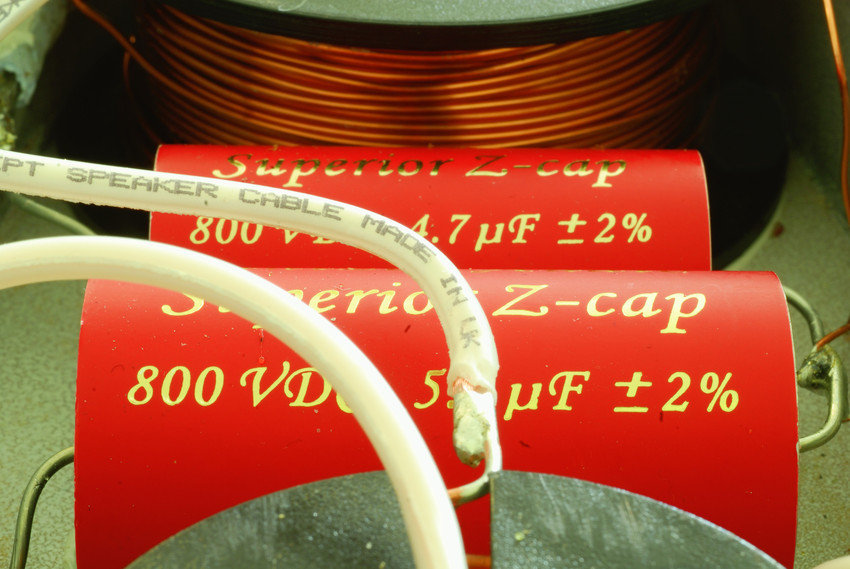

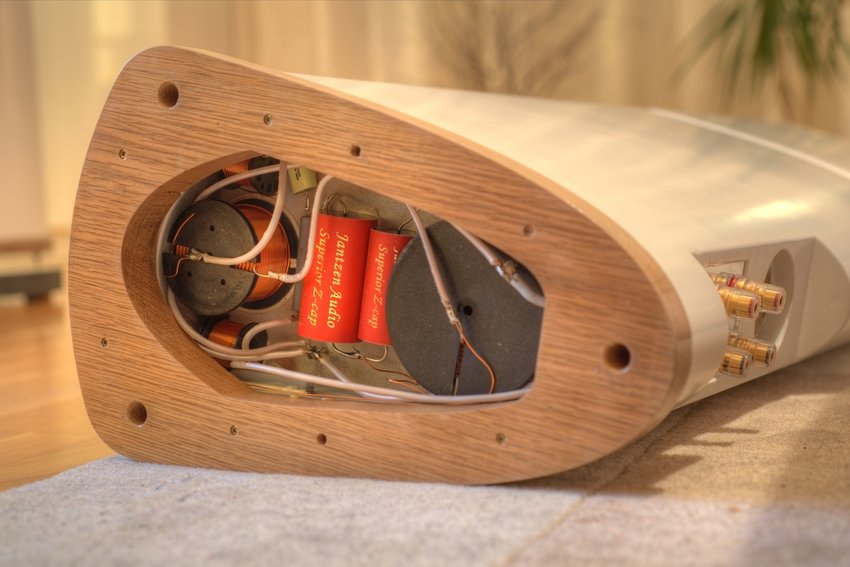

Montering och lödning av delningsfilter på undersidan av lådan. Designen
följer den från SEAS Delling med högkvalitativa komponenter som kondensatorer från Jantzen Audio Superior Z-cap. Komponenterna är köpa lösa och limmas fast under lådan.

(2012-01-14 16:31:09) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

(2012-01-14 16:34:23) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

(2012-01-14 16:35:25) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

(2012-01-14 16:36:38) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

(2012-01-14 16:38:04) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

April 2012

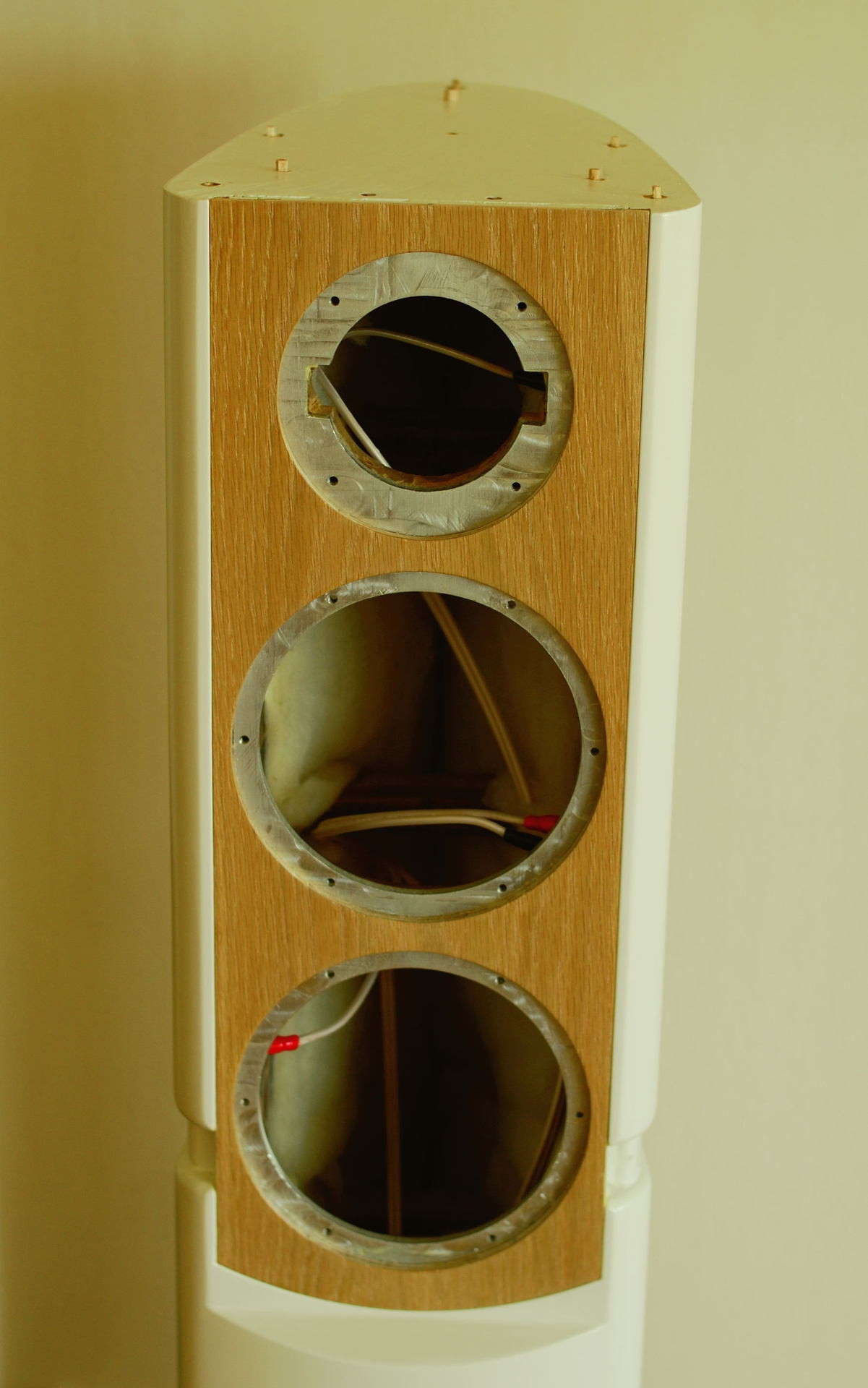

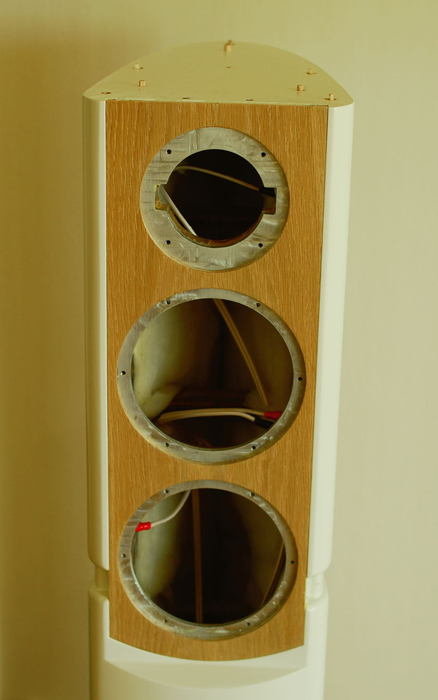

På baffeln limmas efter lackeringen en ekfanérad 6 mm tjock MDF. Denna skapar då försänkningarna för elementen.

(2012-04-15 16:46:39) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

September 2011

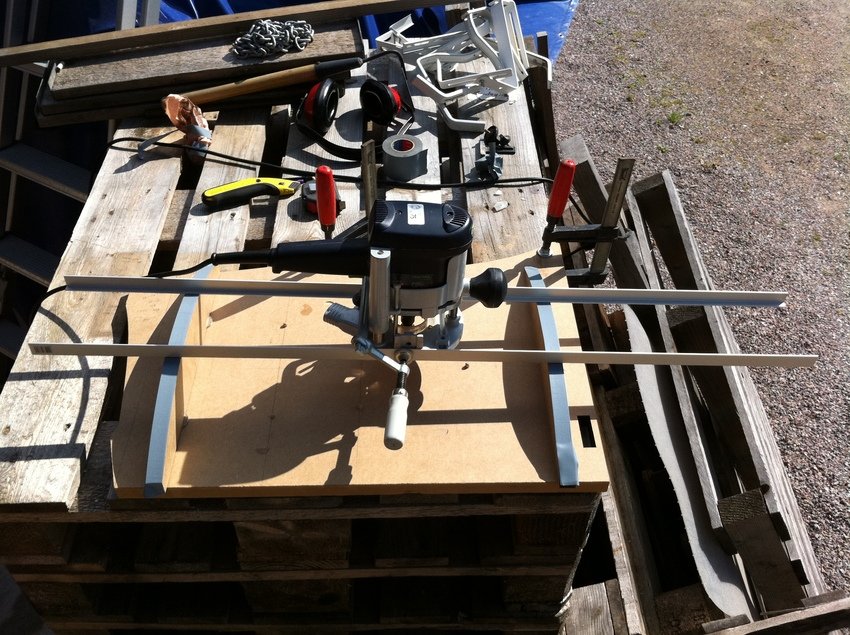

Jobbar på en fräsjigg till topparna i solid ek. Den består av två bågformade stöd (coshyp) på olika höjd som då skapar både lutning och båge på topparna.



(2011-09-04 10:37:02) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

September 2012

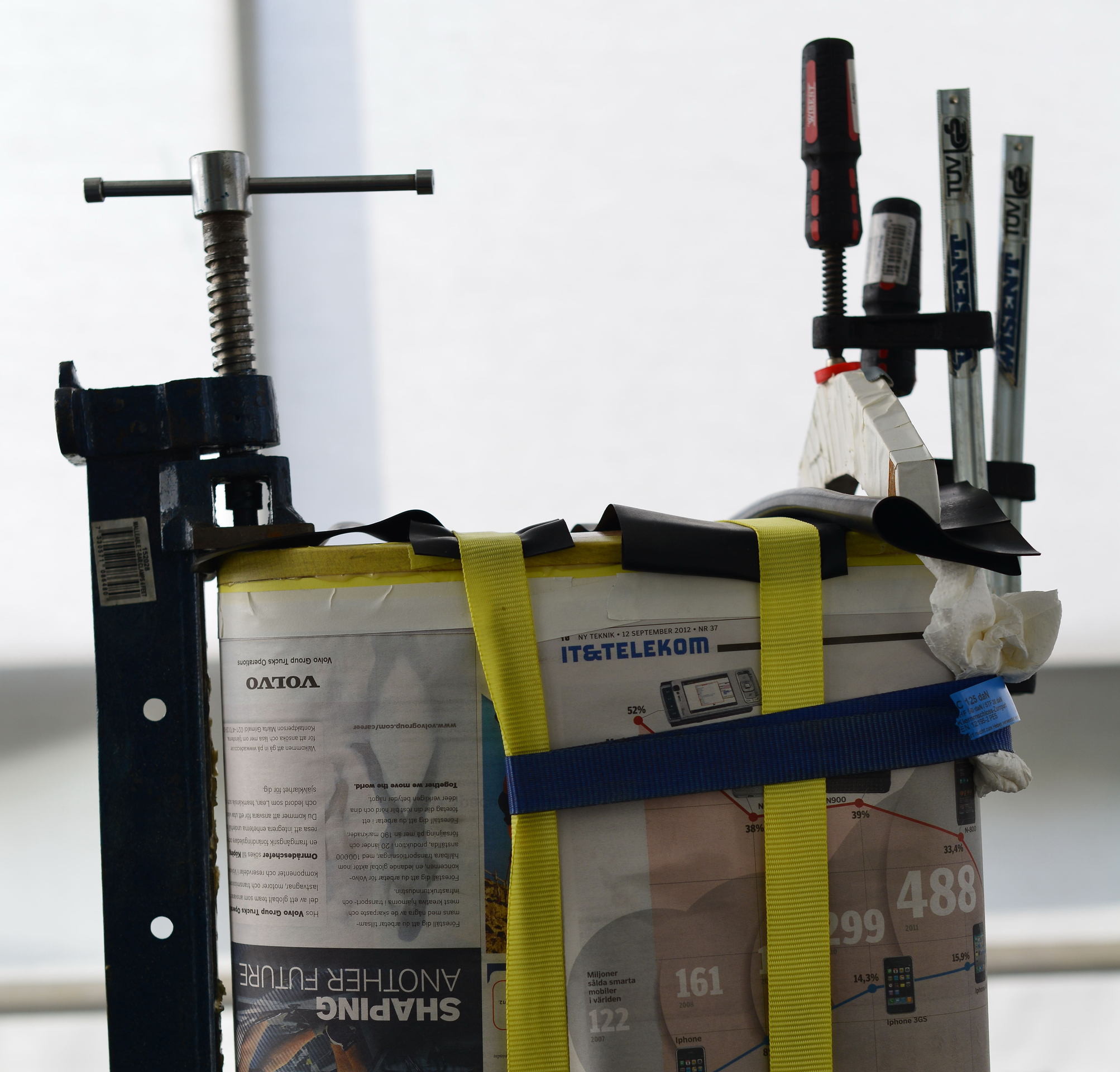

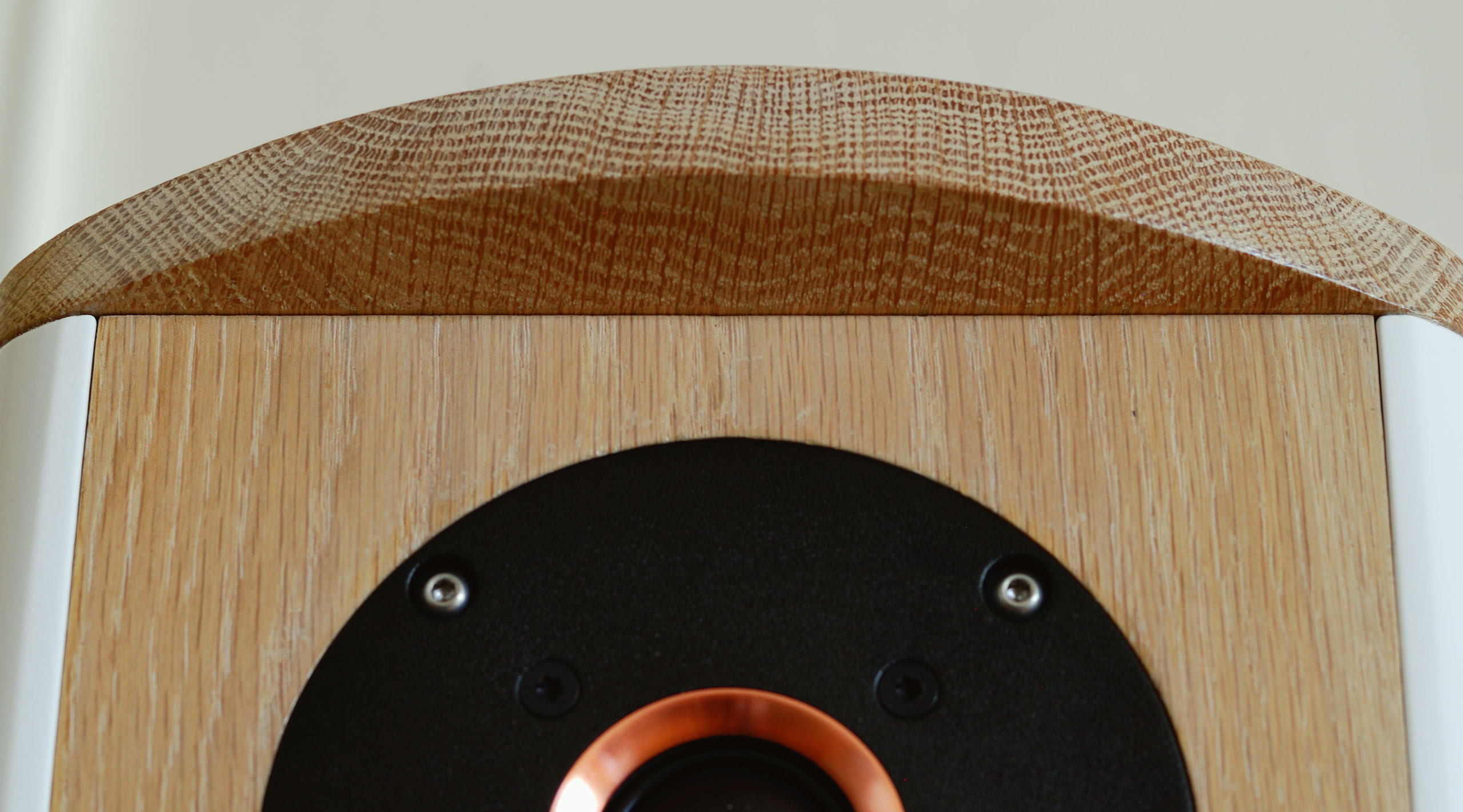

Efter att ektopparna frästs i amerikansk vitek limmas de på toppen av lådorna med hjälp av en specialtillverkad fixtur.

(2012-09-23 15:09:51) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

(2012-09-23 15:14:09) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

(2012-09-23 15:11:45) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

September 2012

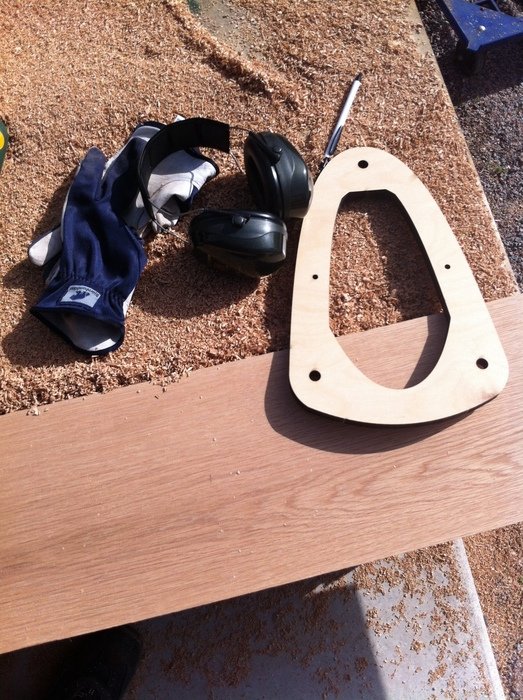

34 mm amerikansk vitek nedhyvlad till 28 mm. Denna ska bli fötter till lådorna
vilka fräses för hand efter en laserskuren fräsmall.

(2012-09-09 10:31:02) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

(2012-09-09 10:45:20) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

September 2012

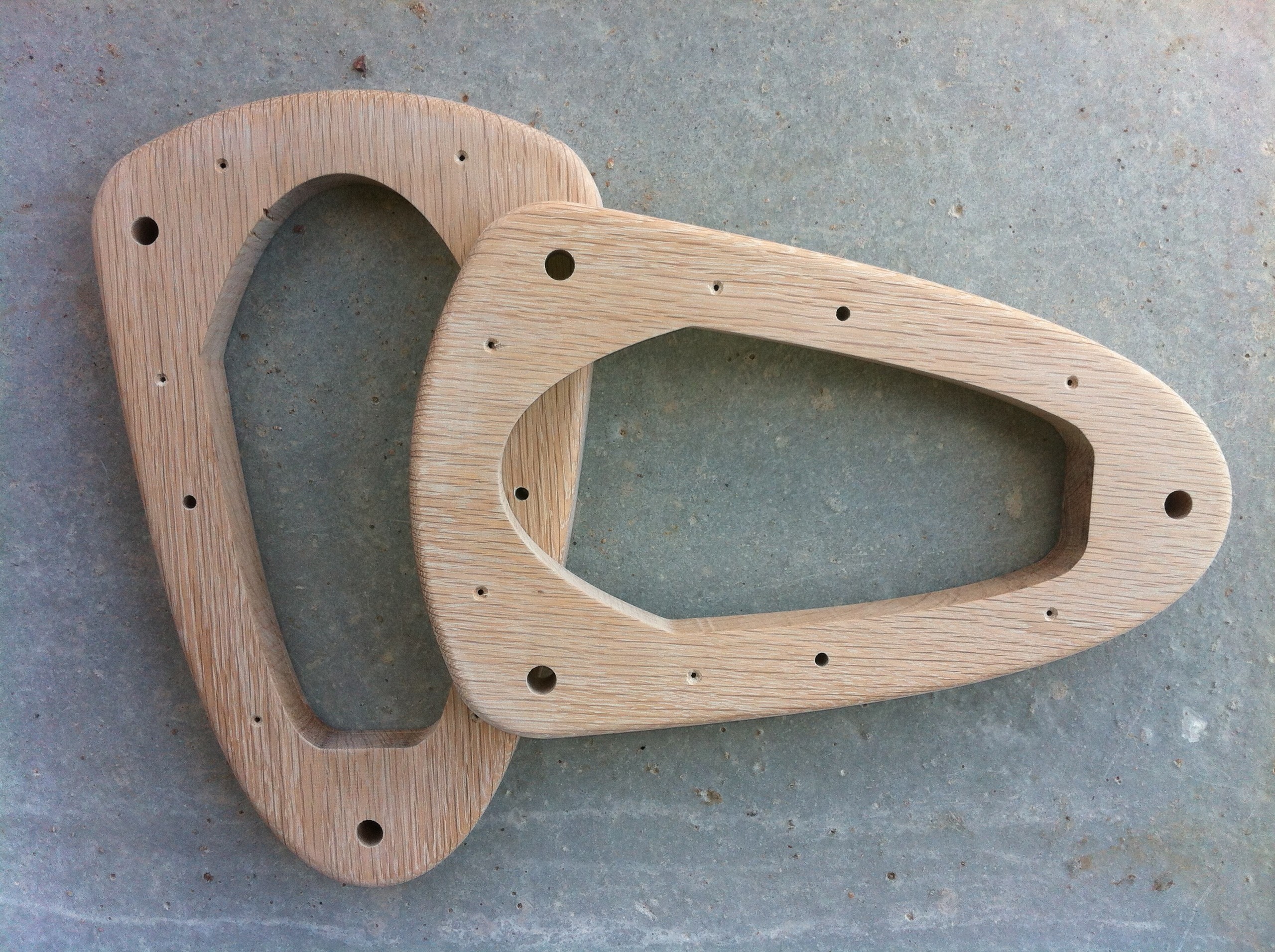

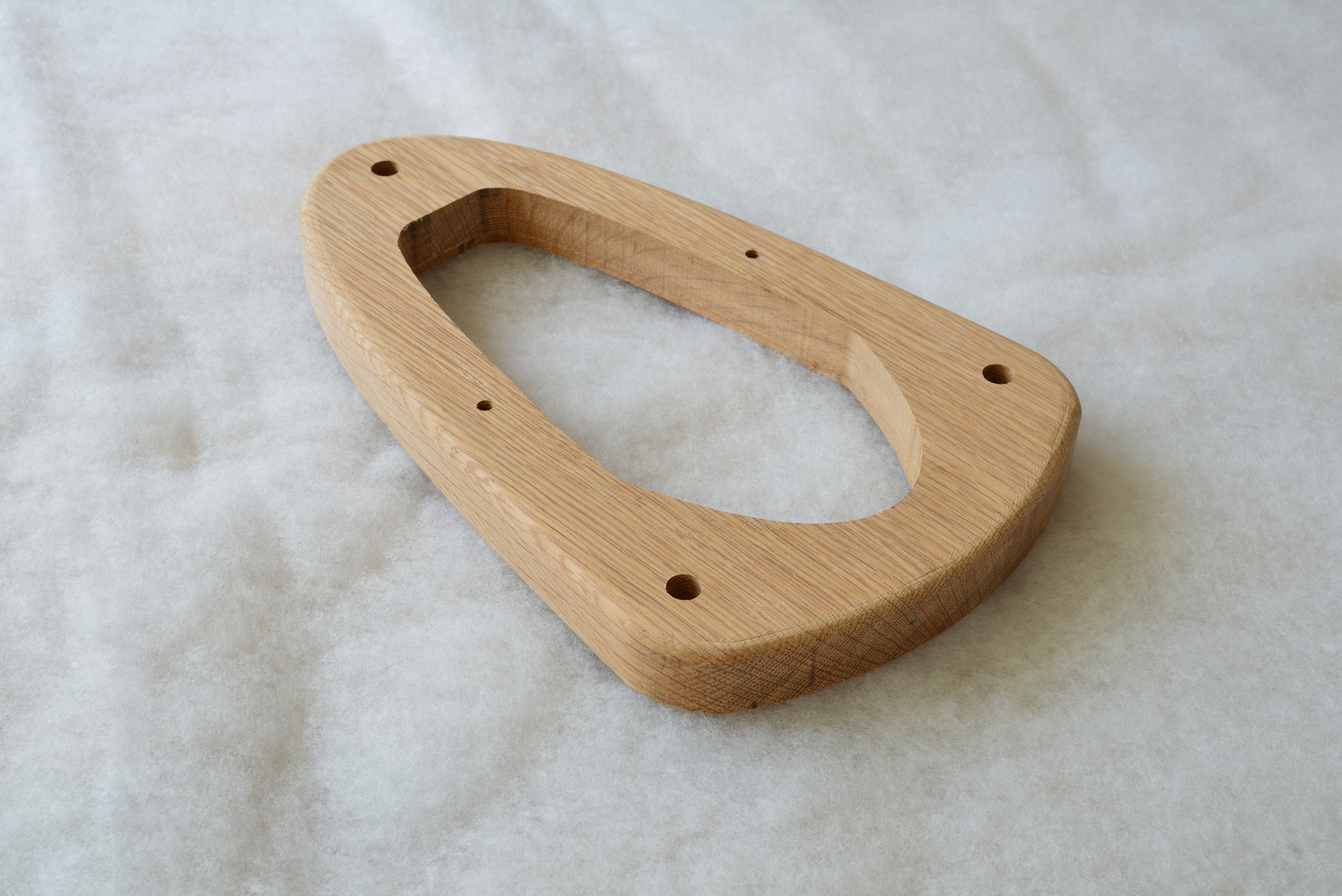

Fötter färdiga för lackering (2012-09-23 15:05:59) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

September 2012
Limning av ekfötter (2012-09-23 15:08:25) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Oktober 2012
Fot limmad till undersidan av lådan.

(2012-11-25 22:23:29) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

November 2012
Tätningar kring elementen på plats.

(2013-02-10 18:08:01) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

November 2012

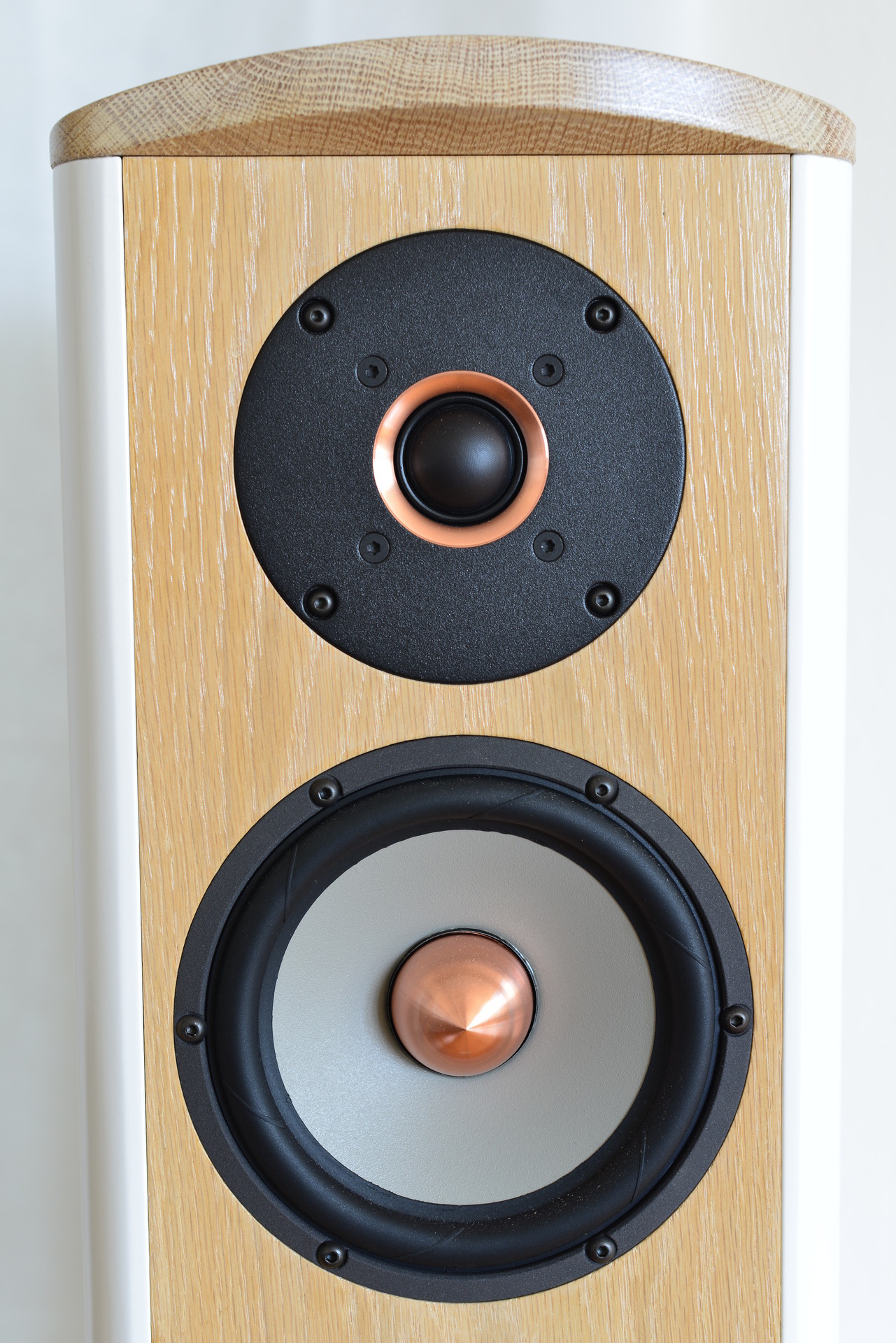

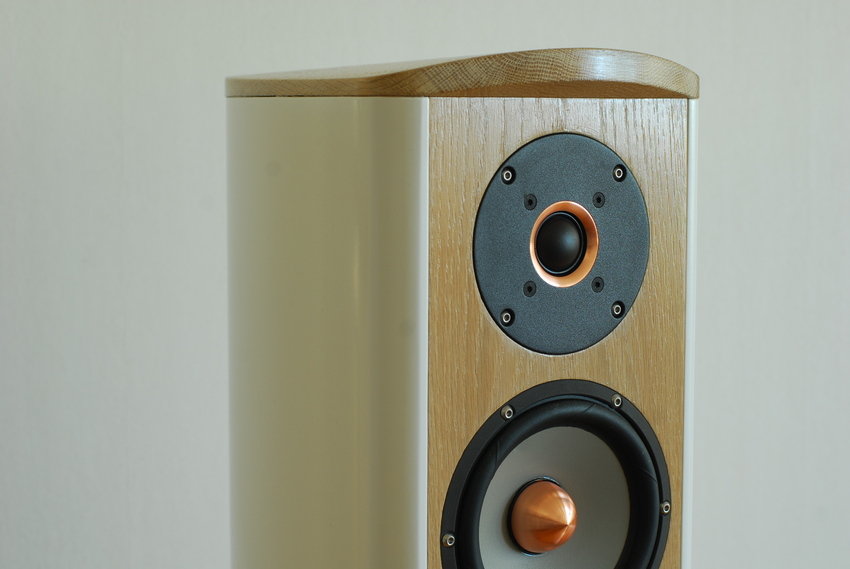

Provmontering av elementen från SEAS (dock provisoriska skruvar).

(2012-04-28 12:14:06) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

November 2012
Magneter är infrästa på baksidan av baffeln vilket möjliggör montering av ram för fronttyg.

(2012-04-28 12:16:00) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

(2012-04-28 12:21:04) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

December 2012

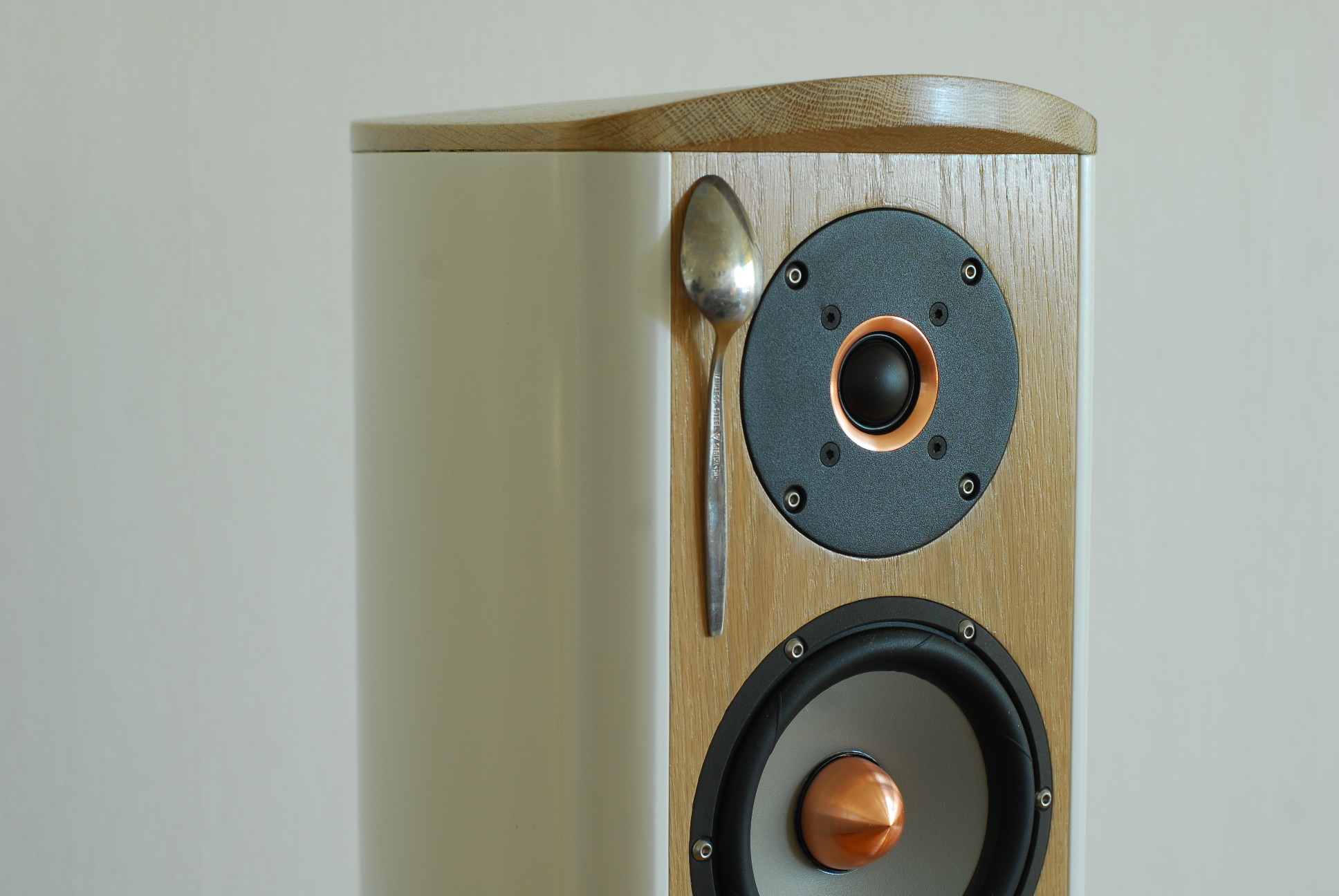

Bytt till svarteloxerade skruv med insex-skalle.

(2012-04-28 16:06:07) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

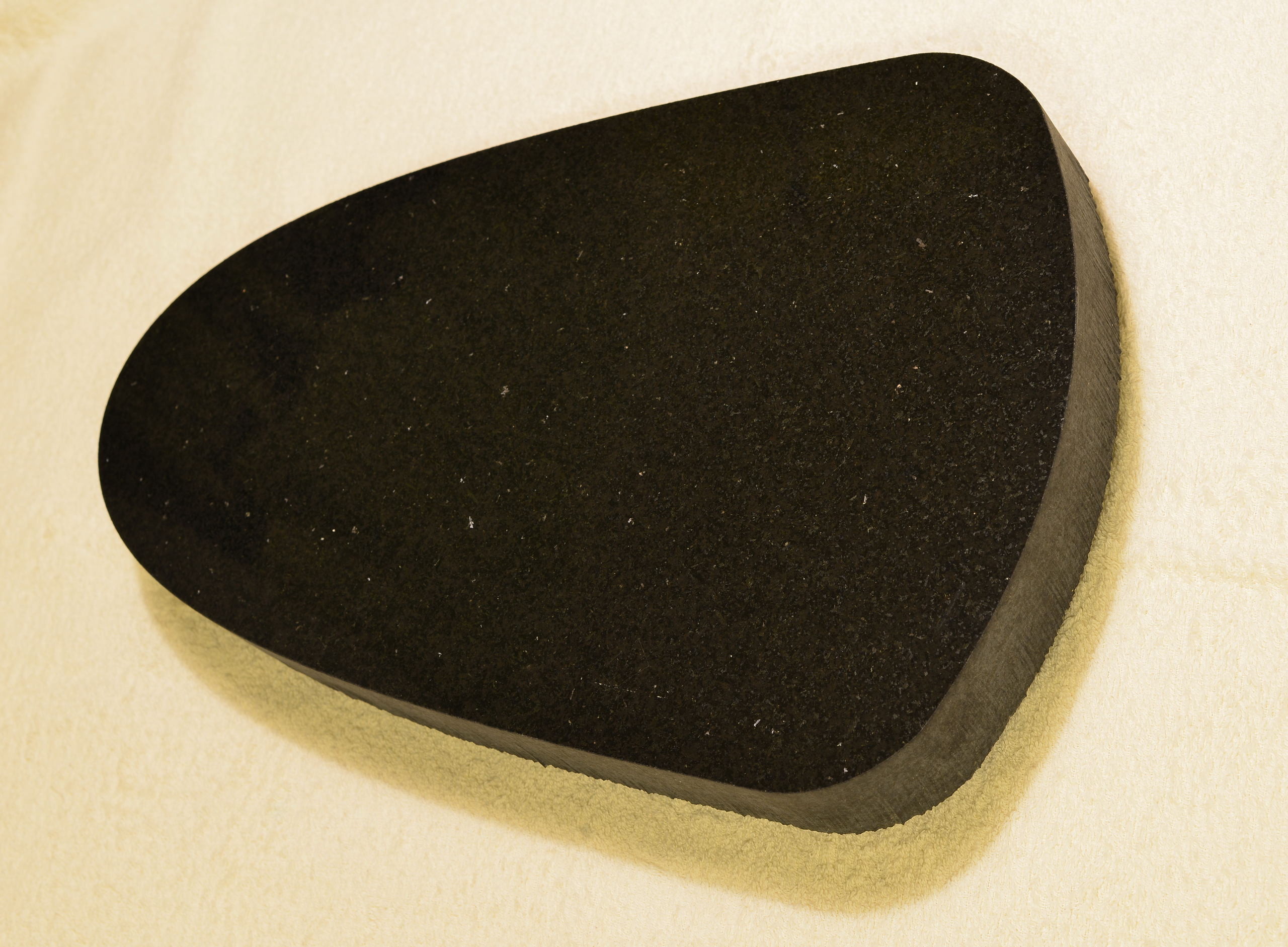

Högtalarna ska stå på fötter av 40 mm tjock diabas som skurits ut efter samma (men större) profil som lådorna.

(2012-11-17 19:16:38) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

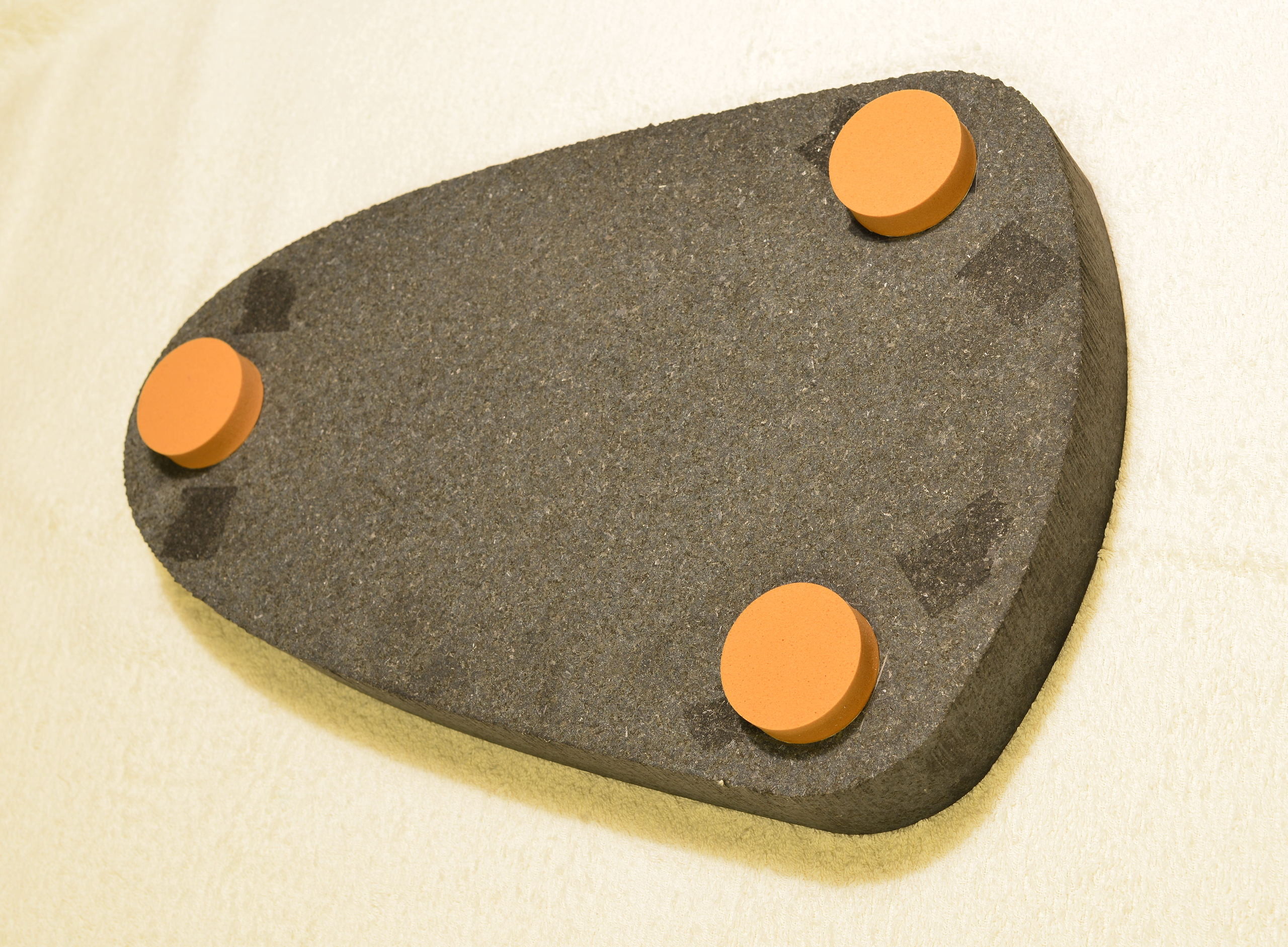

Mellan golv och diabasfötter sitter Sonic Designs viktanpassade dämpkuddar.

(2012-11-17 19:17:36) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Februari 2012

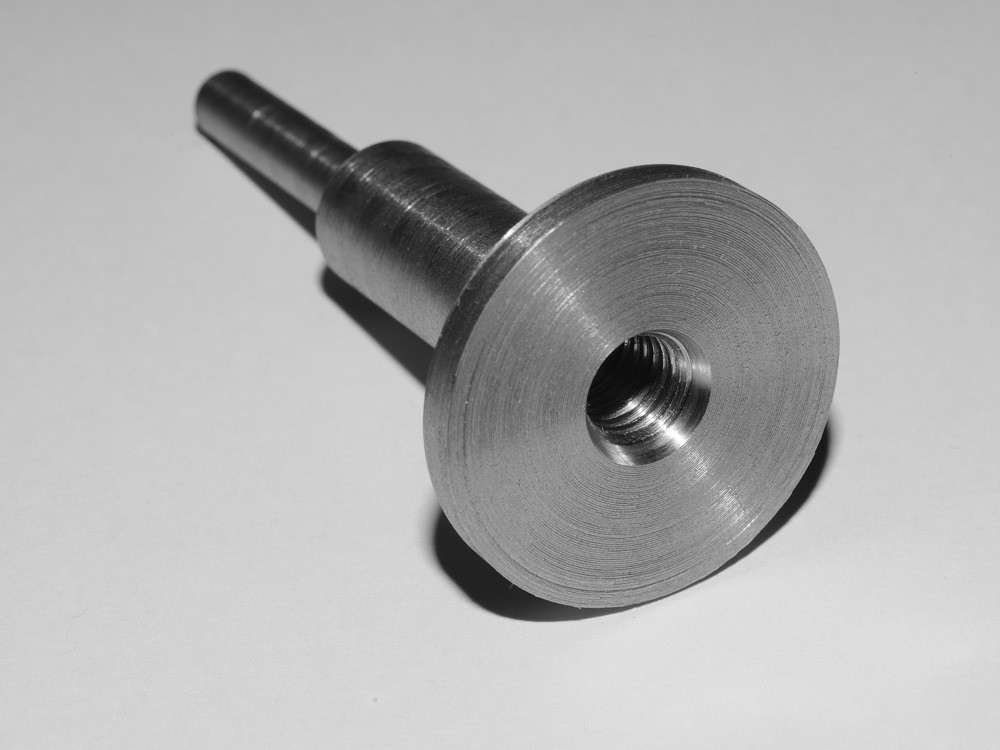

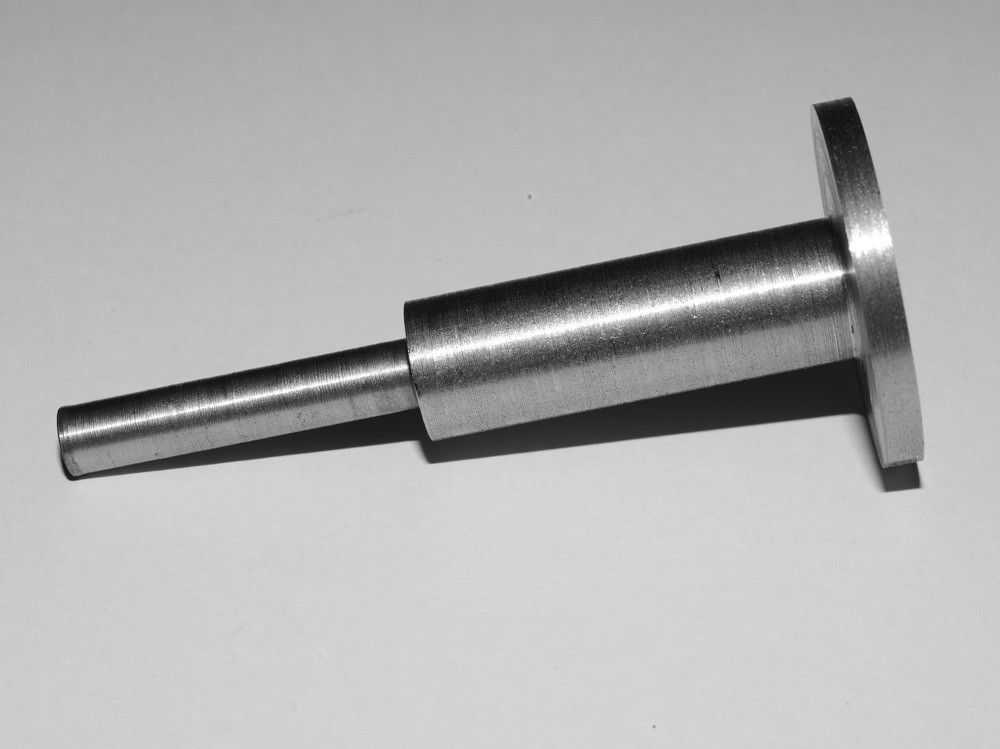

Tillverkning av fästen för spikes med M8-gänga.

(2013-02-03 20:07:05) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

(2013-02-03 20:08:42) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Juni 2013

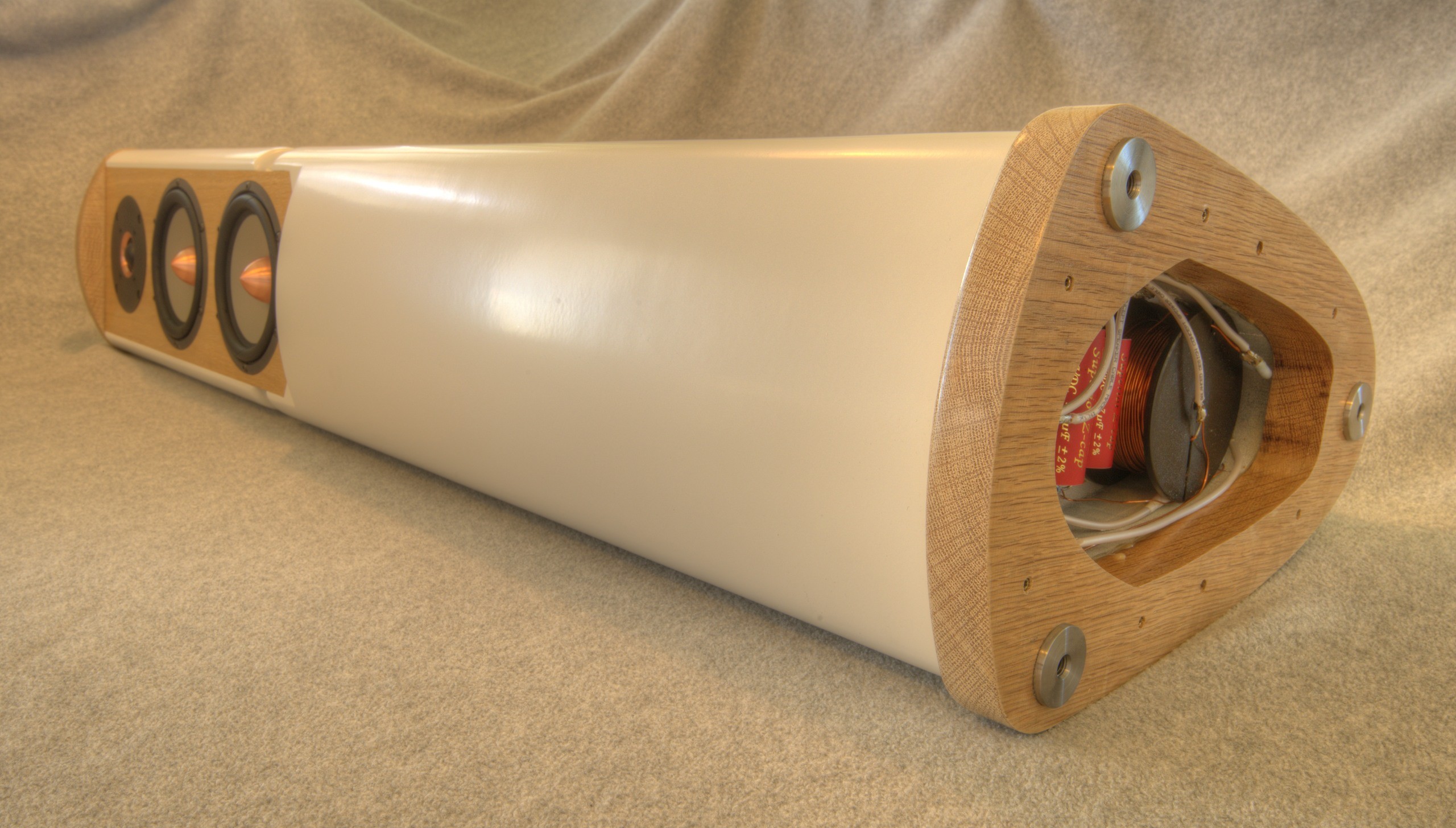

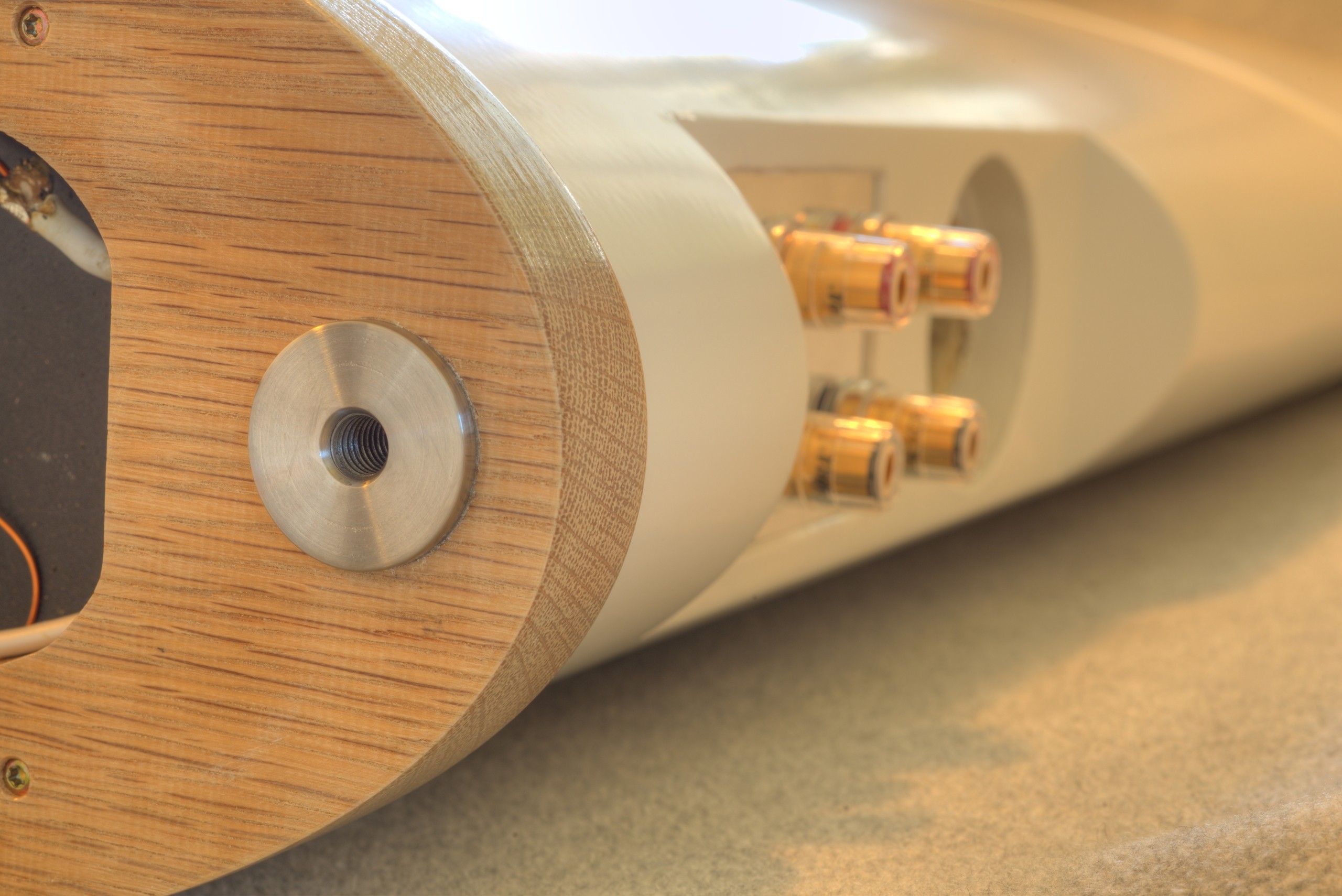

Fästen för fötter monterade

(2013-06-30 19:37:36) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

(2013-06-30 19:39:28) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

(2013-06-30 19:42:10) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

Augusti 2013

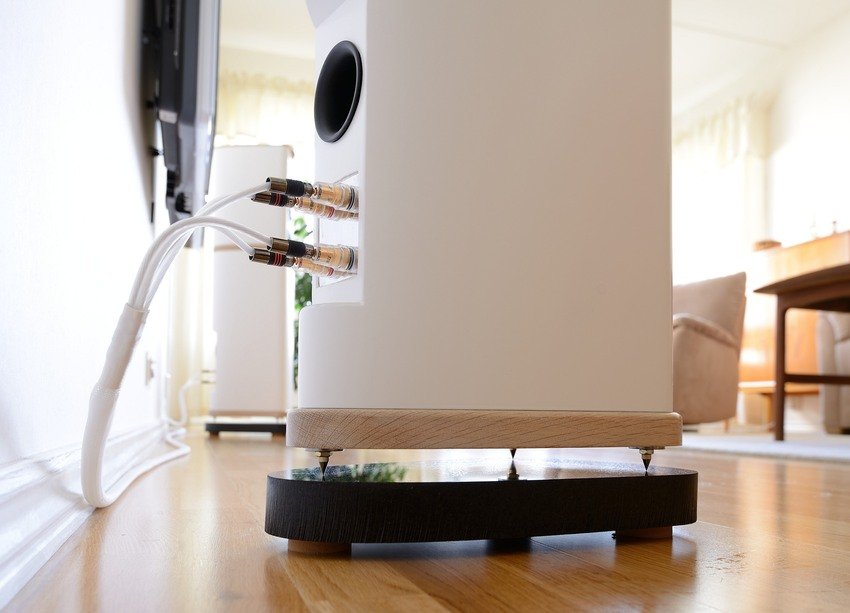

Uppställda med provisoriska spikes (2013-10-06 13:57:27) Bilden är högupplöst. Klicka i bilden för att zooma.
