Hösten 2011 köpte jag och hustrun till slut ett hus efter att ha letat i många år, och när jag hittade en gillestuga i källaren var det första jag gjorde att muta in den som min :)



Rummet är ca 7m x 3.5m x 2.10m, och givet att jag inte var så sugen på att bila upp golvet var följande premisserna jag satte upp för mig själv:

  • Källare - fukt måste tas på största allvar
  • Ventilation - det måste vara behagligt att vistas en längre stund i rummet
  • Takhöjd - akustiktak är givet,…
  Läs hela
Produkter i albumet:
Canton InCeiling 885 (st) (Inbyggnads­högtalare )
Canton InWall 885 (st) (Inbyggnads­högtalare )
JVC DLA-X5900 (Projektorer )
Klipsch Reference R-110SW (Subwoofers )
Logitech Harmony Elite (Fjärrkontroller )
Marantz SR7012 (Surround­förstärkare )
Visa alla 11 produkter Detaljer
Bilder i detta album Växla till minatyrbilder

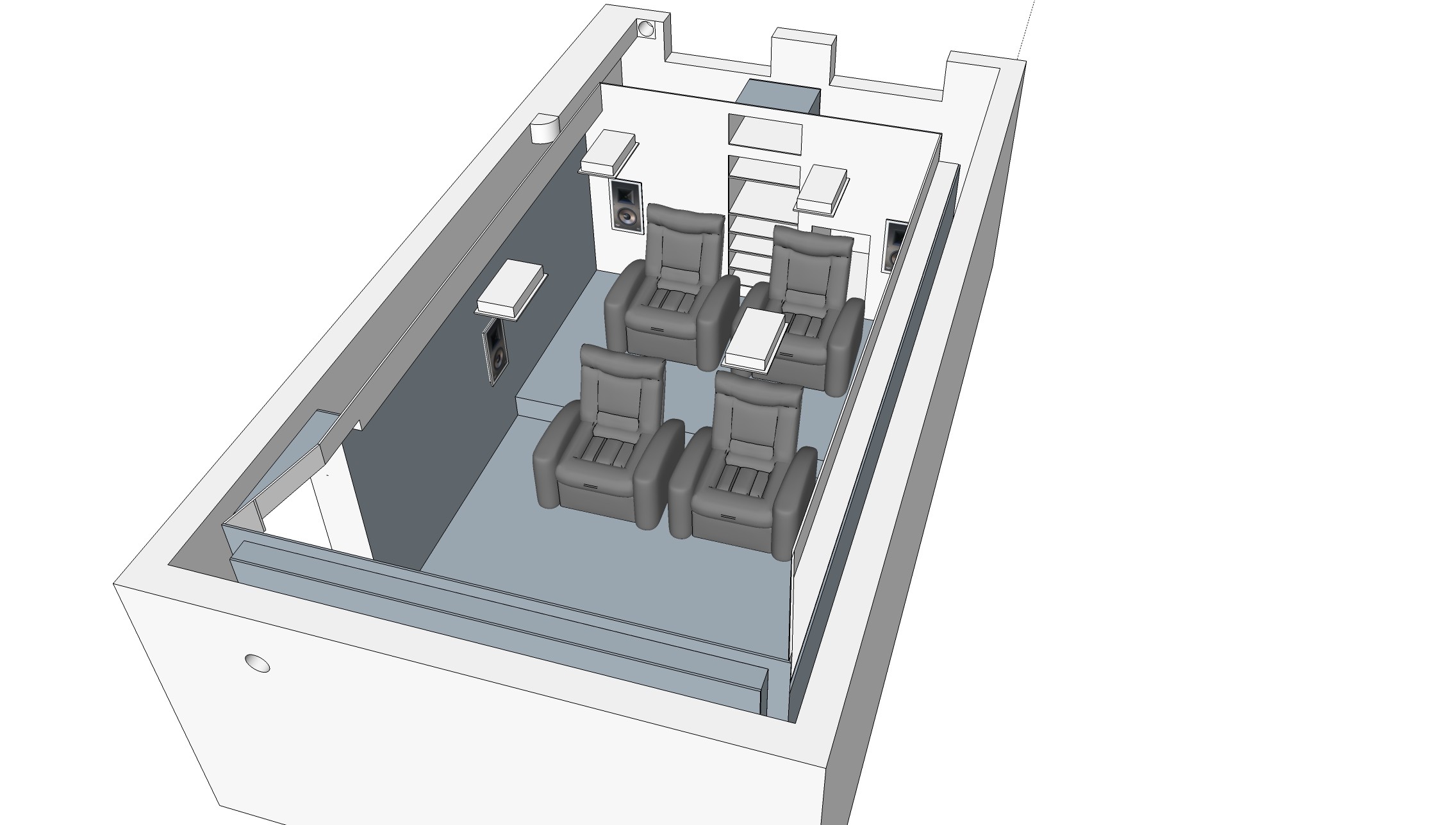

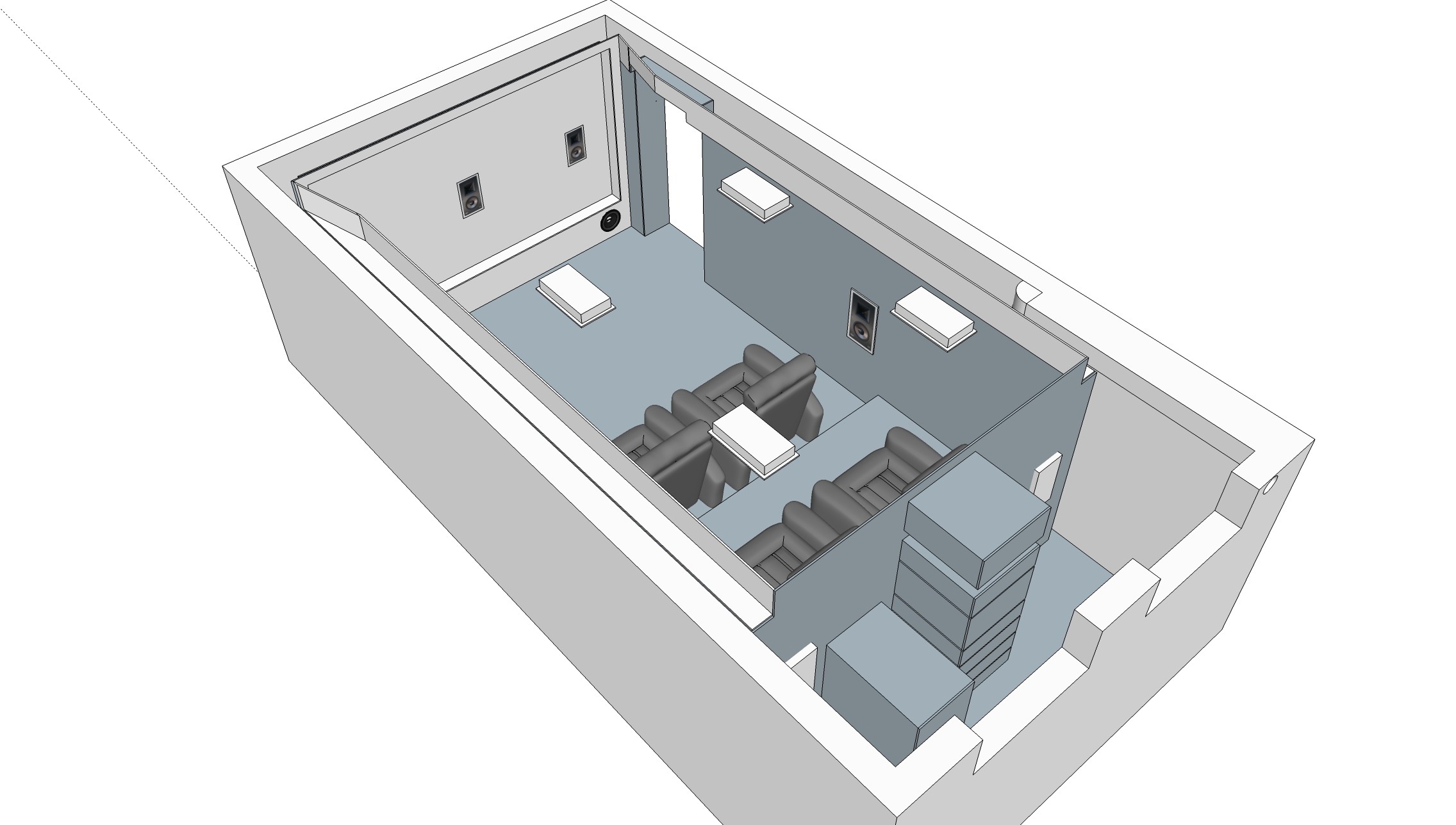

Planering
Det är inte så dumt att tänka lite först, så jag plockade fram SketchUp och skissade lite. Idén var att bygga ett "rum i rummet", helst isolerat från omkringliggande betongväggar med 10cm luftspalt. Sidoväggarna isolerade och dubbelgipsade, medans front och bakväggen bara skulle kläs med ett tjockt svart tyg istället för gips.

Lägg även märke till boxen som går från tilluften i bakre hörnet och slutar en bit in i en rundad sväng, det är ventilation till bastun i rummet intill, gjord av eternit och inget jag var sugen på att bråka med, så den fick sitta kvar. Detta orsakade i sin tur den infällning i rummet nära taket som här syns ovanifrån, vilket inte gjorde något för nånstans ska man ju ha spottar, eller? (2018-07-23 20:07:36) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Planering
Från annan vinkel, där man även ser frånluftshålet i frontväggen, som går in i pannrummet och sedan upp och ut genom en före detta skorsten till en oljepanna som inte längre finns där. Idén var självdrag till största möjliga grad, och än så länge funkar det bra. (2018-07-23 20:16:33) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

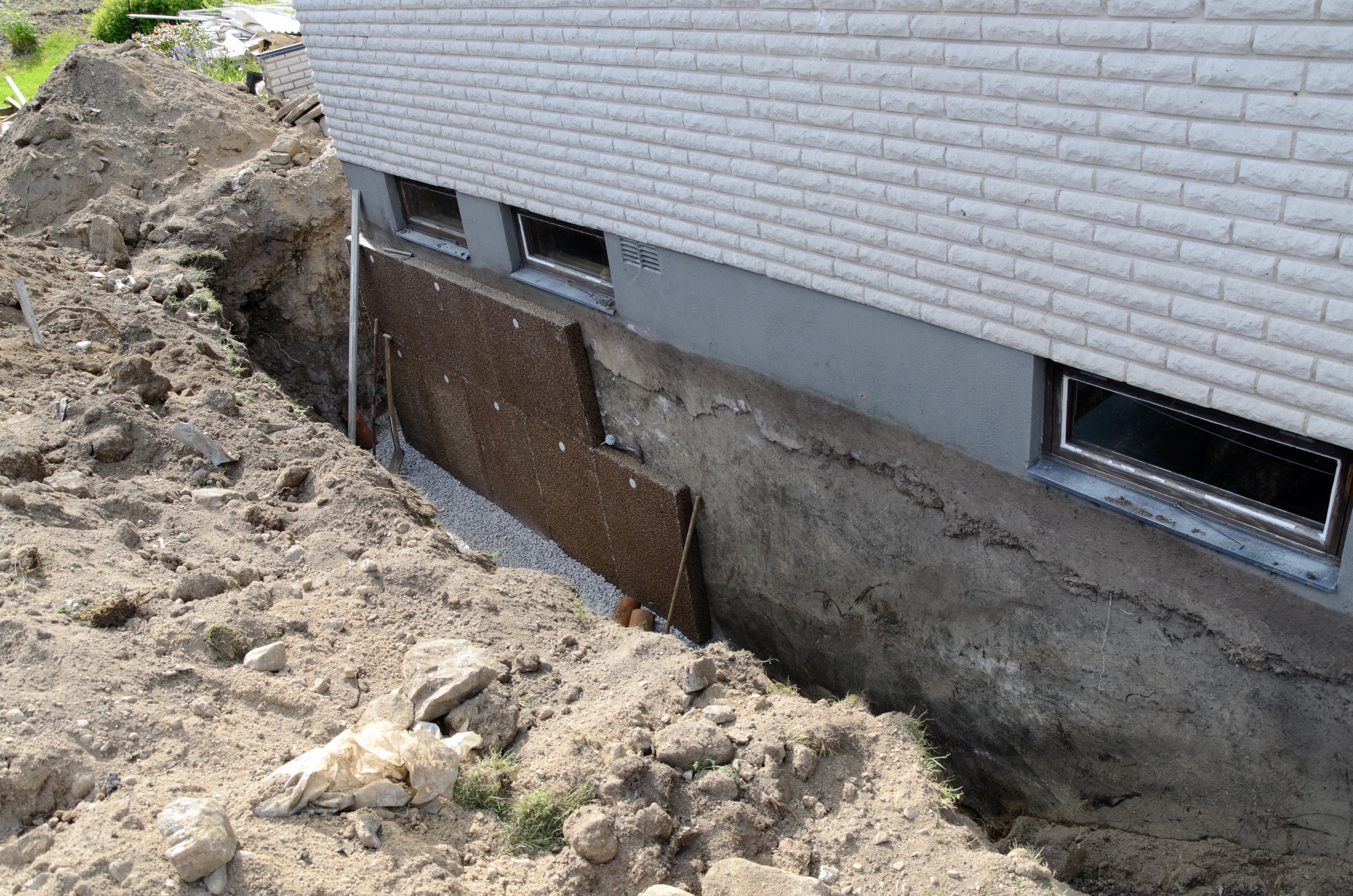

First things first...
Man ska ta fukt på allvar, så jag började med dränering och isolering med Isodrän.
Det blivande biorummet finns innanför de två bortre fönstrena, och till höger om dem sitter även tilluftsventiler (en till rummet, och en till bastu intill, mer om denna senare). (2018-07-23 19:53:34) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

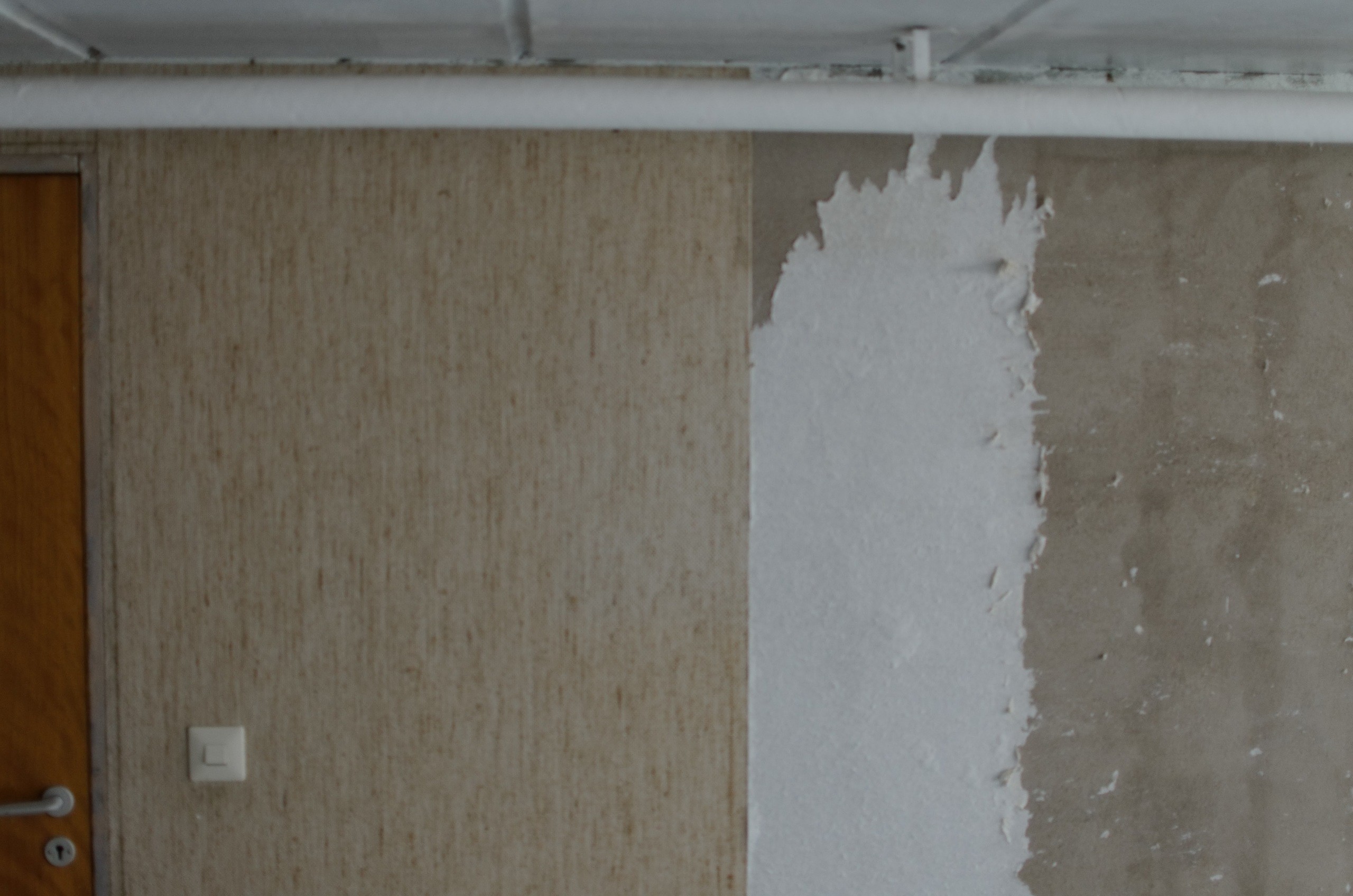

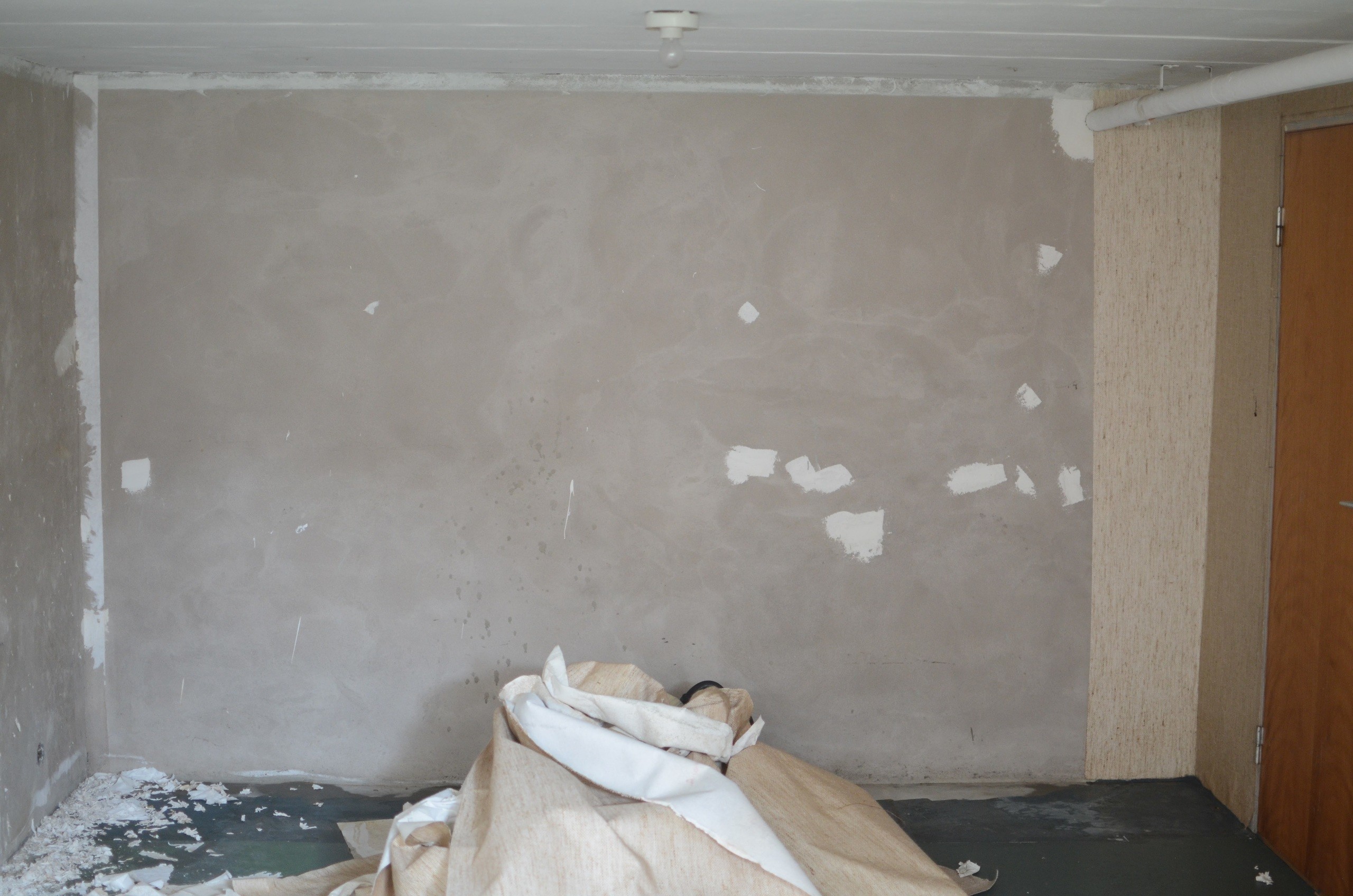

Rivning
På 70-talet tyckte man tydligen att det var en bra idé med organisk vävtapet på betongvägg i källare, att få bort den var inget vidare kul alls. Vattenröret i taket byttes även ut mot en PEX-historia av rörmokaren och lades kloss mot väggen. (2018-07-23 19:58:22) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

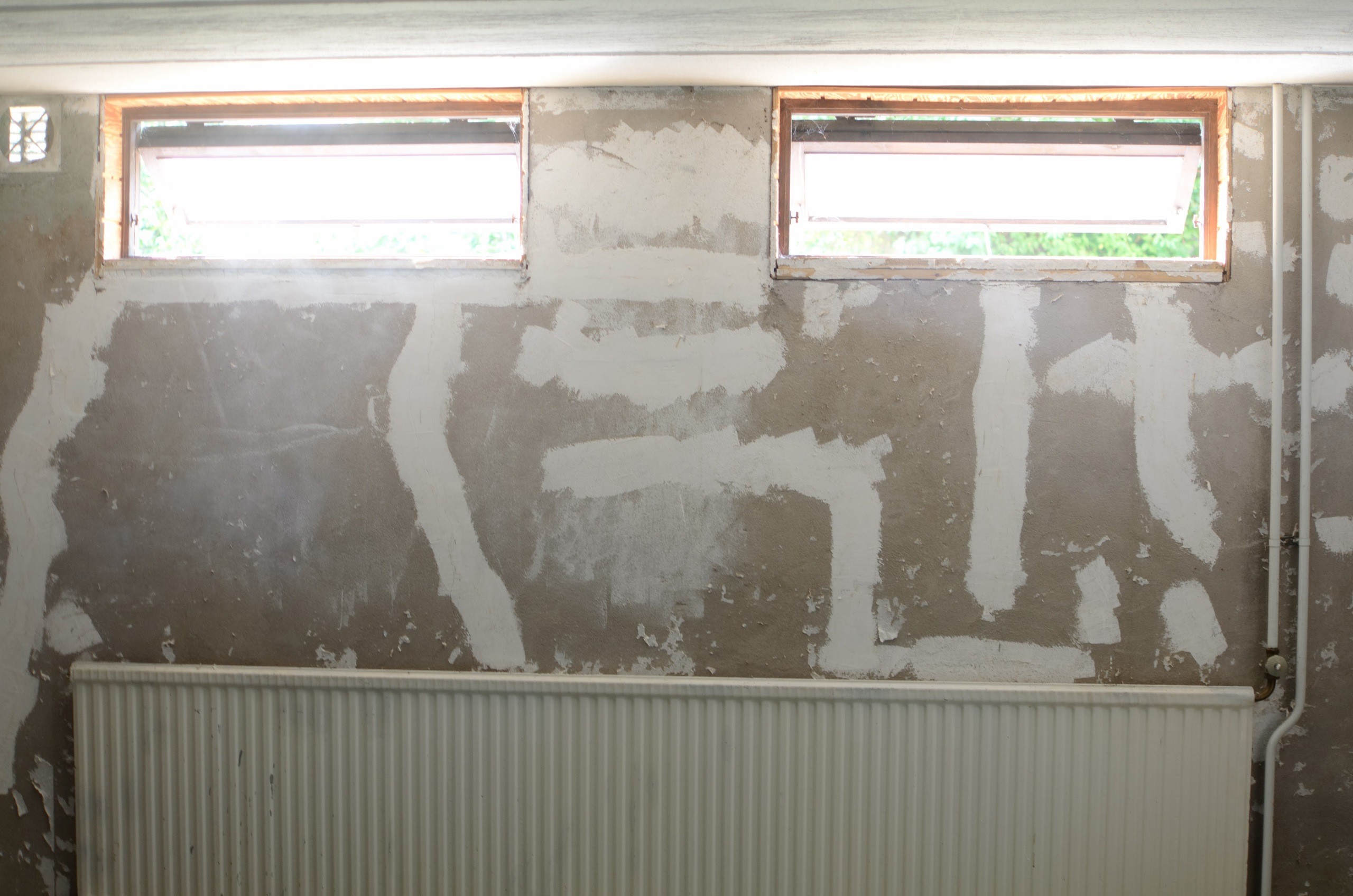

Bakväggen
I all sin nakna prakt! Här skulle det byggas en ny vägg framför med infällda skåp för utrustning, så radiatorn fick kastas ut och kopplingar förberedas för att installera en ny senare på annan plats. Även fönstrena är bytta. (2018-07-23 20:03:09) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Frontvägg
Renaste och finaste ytan i rummet, trots att den har varit inbyggd med garderober i 40 år. Bakom denna vägg finns pannrummet (ett halvplan upp), där även rack med patchpanel, router, switch etc finns, så hyfsat nära till hands. (2018-07-23 20:20:44) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

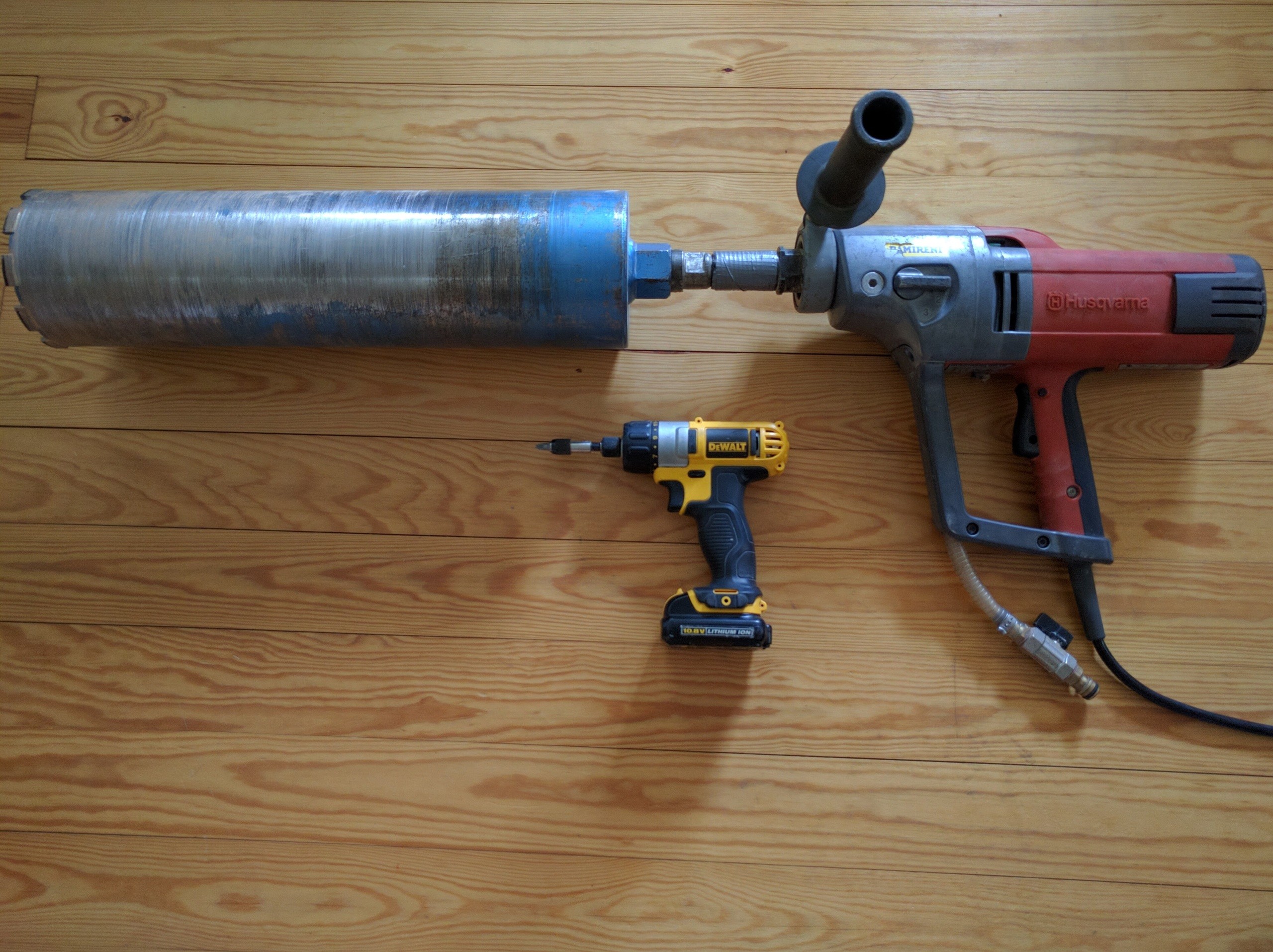

Size matters?
När man ska borra upp ventilationshål i en halvmeter tjock murstensvägg krävs det rejäla doningar och en hustru som är förstående när hela pannrummet är täckt i damm (oops). (2018-07-23 20:23:55) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

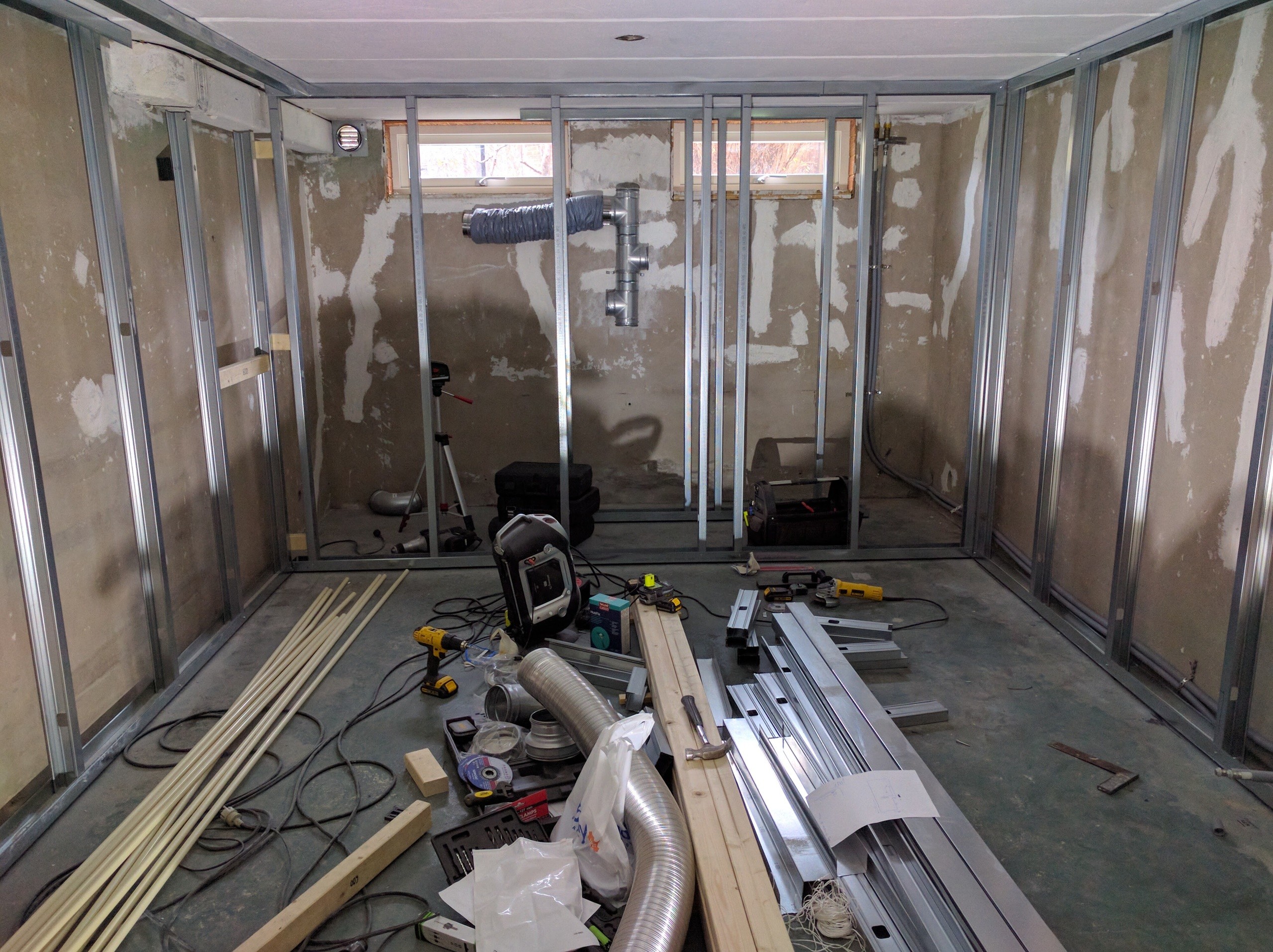

Konstruktion!
Äntligen dags att skapa lite!

Plåtreglarna sitter som tidigare nämnt med ~10cm distans från betongväggarna, och dessutom sitter skenorna monterade på plastdistanser från golvet.

På bakväggen syns även embryot till fördelning av tilluft mellan projektorskåp, prylskåp, datorskåp och utrymmet i sig. (2018-07-23 20:27:58) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

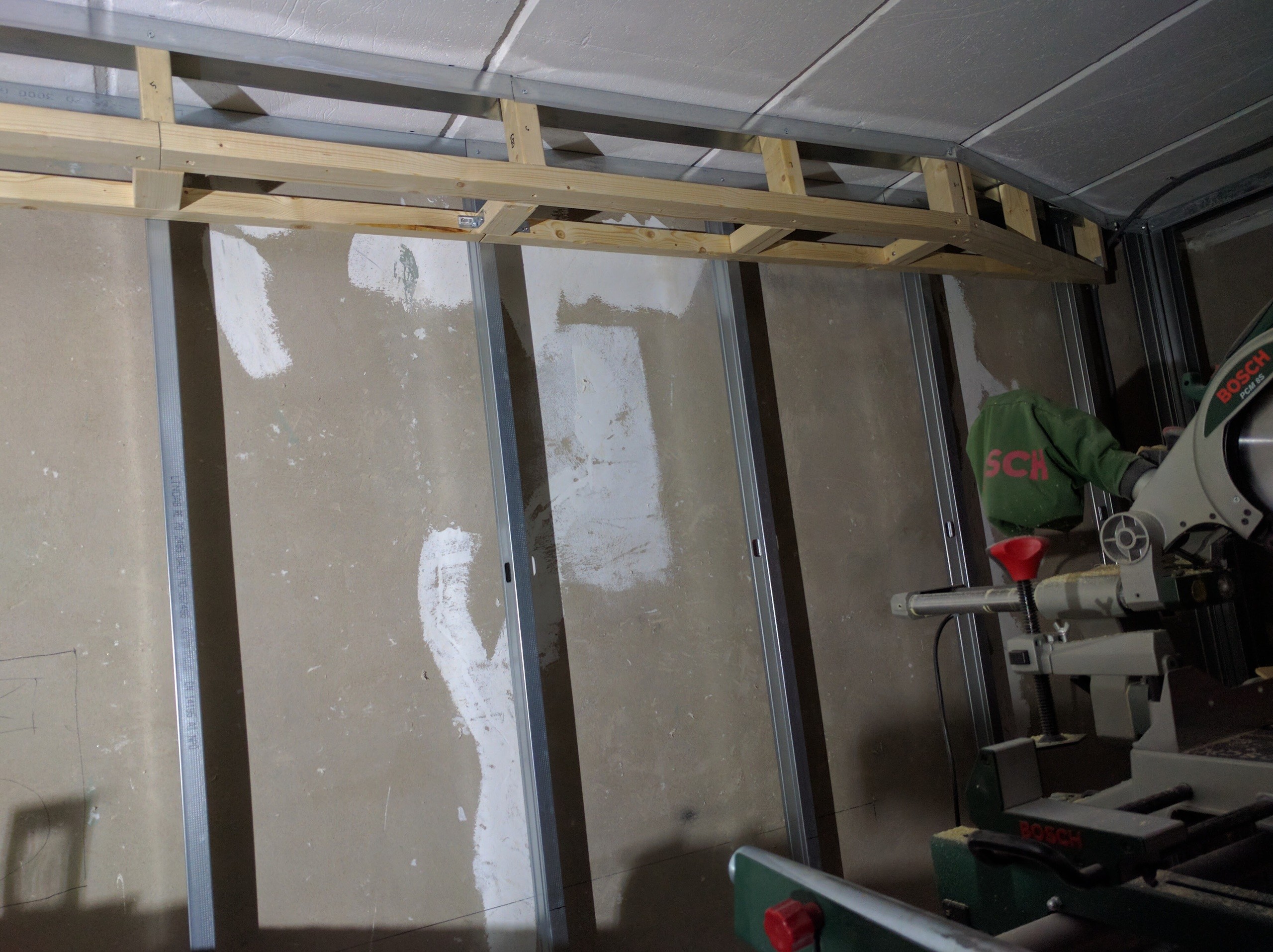

Låda?
Ställe att sätta spots i? Jag vet inte vad jag ska kalla den, men detta var ett ställe där trä fick vara ok. Vinkeln i framkant är delvis estetisk, och delvis en helgardering för att inte lådan skulle skymma duken (vetenskapligt framräknat i SketchUp ;) (2018-07-23 20:32:49) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

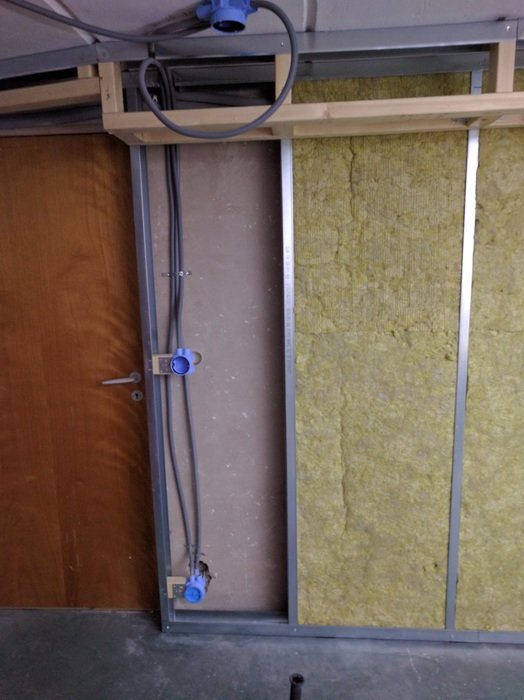

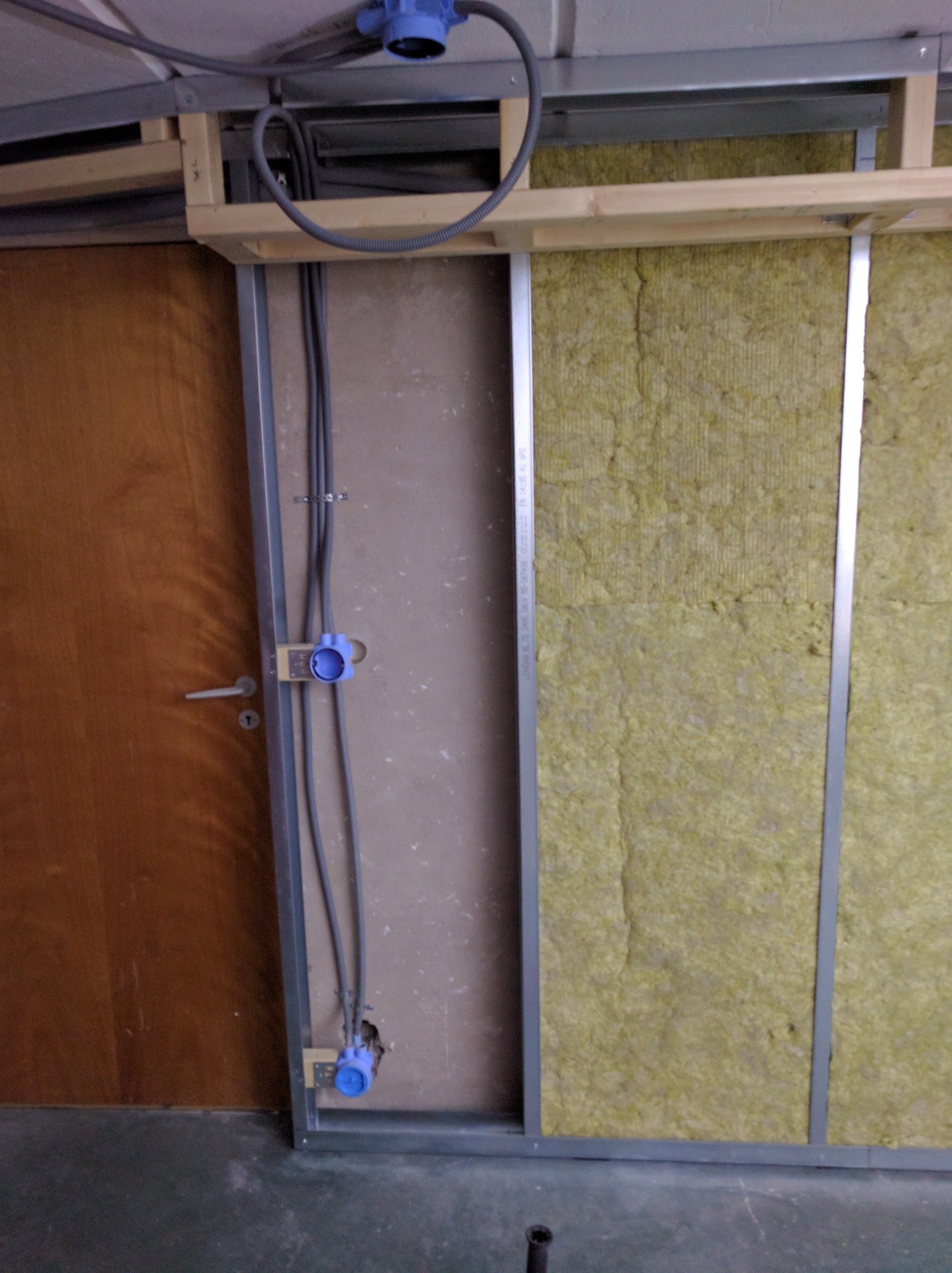

El och isolering
Isoleringen är 70mm mineralull, all el i rummet är nydragen med två faser. (2018-07-23 20:37:07) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

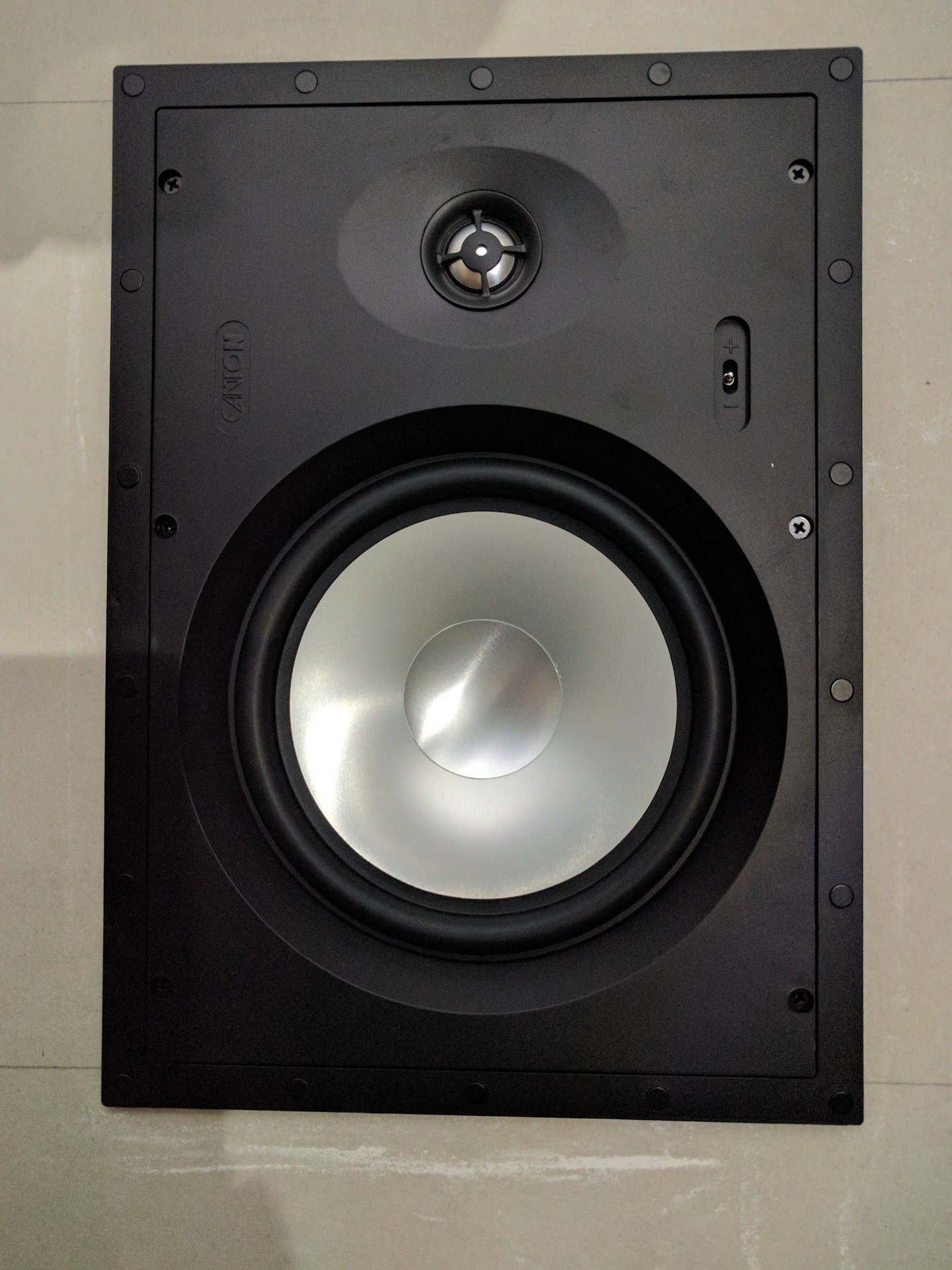

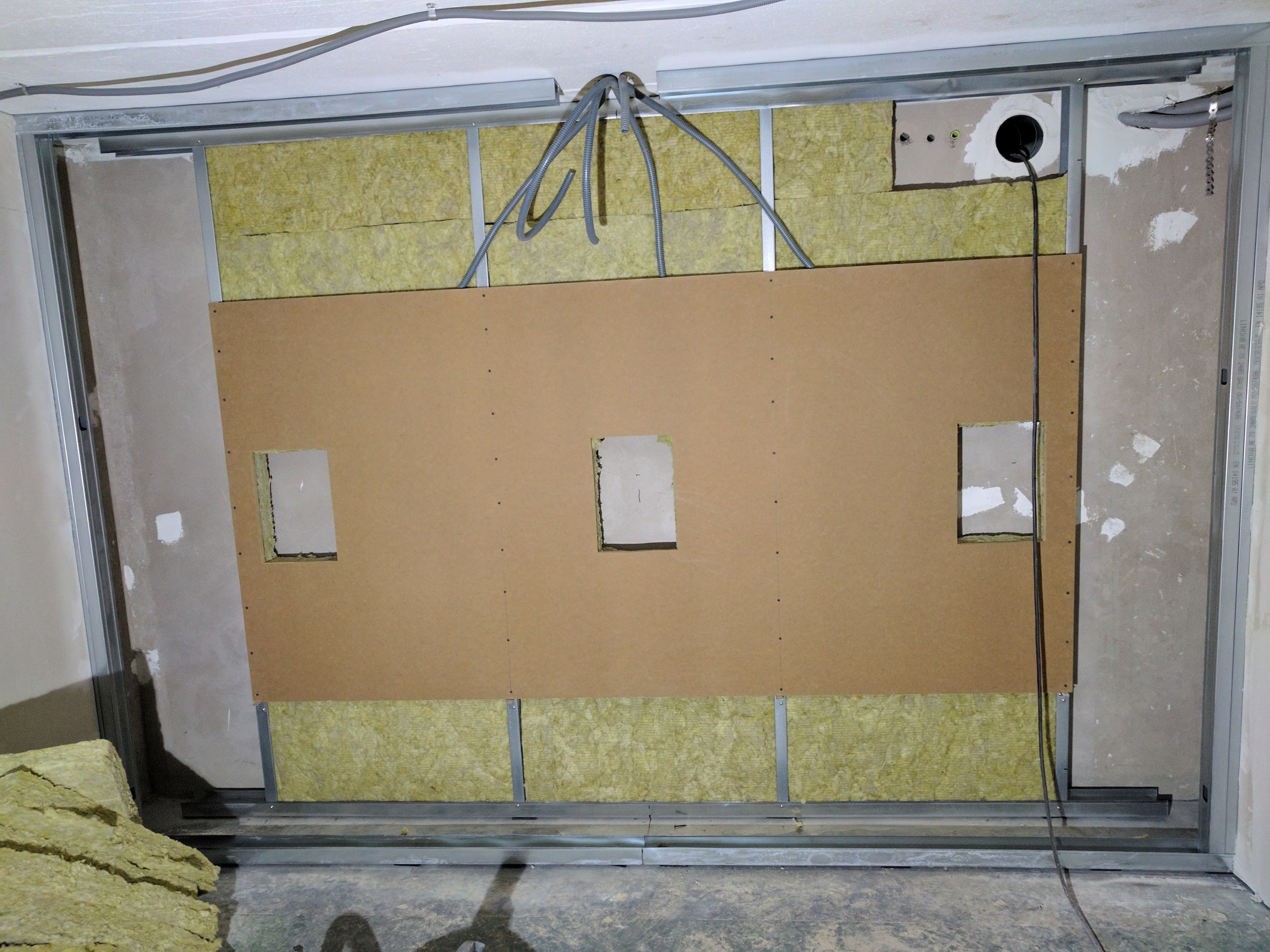

Högtalarprepp
Jag hade tidigt bestämt mig för att åtminstone testa att köra helt på inbyggda högtalare, så då var det bara att preppa för det (VP20-rör för kabel). (2018-07-23 20:40:37) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

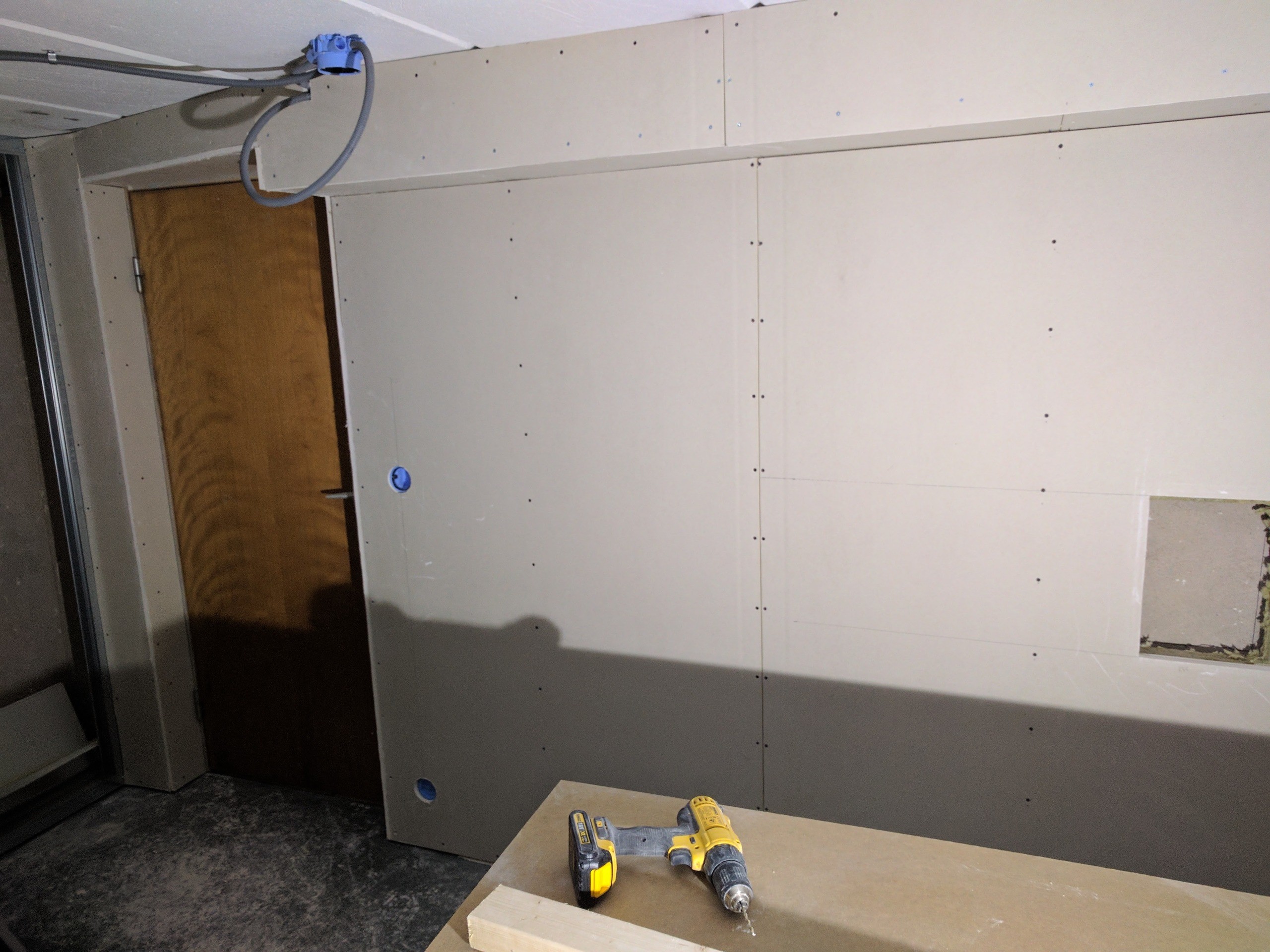

Det är roligare att gipsa än att isolera
Här började det närma sig ett första test av högtalarna med min något udda/öppna väggkonstruktion. (2018-07-23 20:43:59) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Högtalartest!
Drivna med en gammal sunkig Yamaha-stärkare, men det funkade minsann bra och helst plötsligt hade jag bättre kvalitet på byggljudet :) (2018-07-23 20:47:11) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Canton InWall 885 (st)

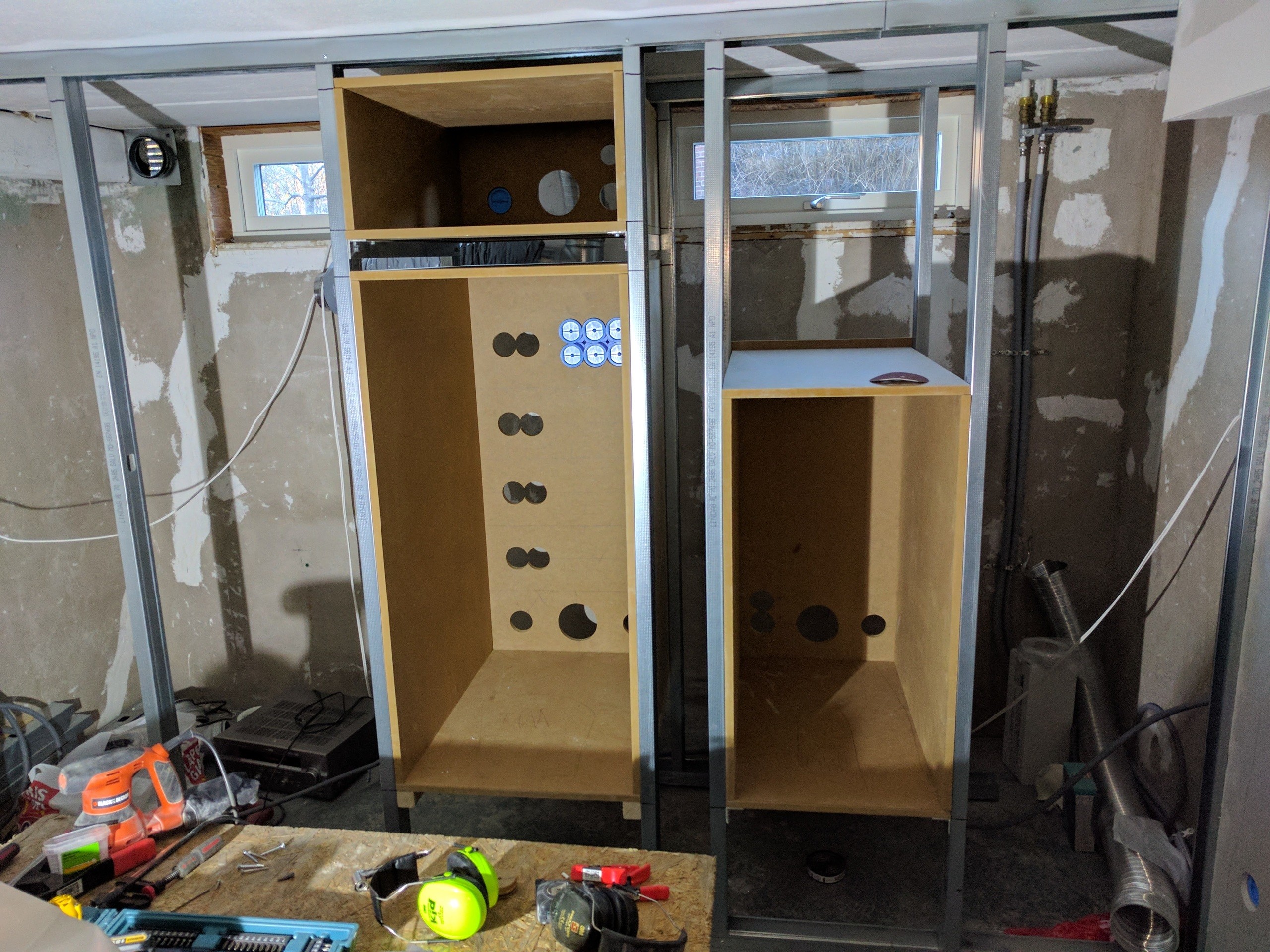

Mer lådor
Lite trollande med MDF, och vips har man lådor till projektor, dator och "resten".

De stora hålen är såklart tilluft och man kan kanske ana var förstärkaren är tänkt att stå (hint: en massa dosor). (2018-07-23 20:55:26) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

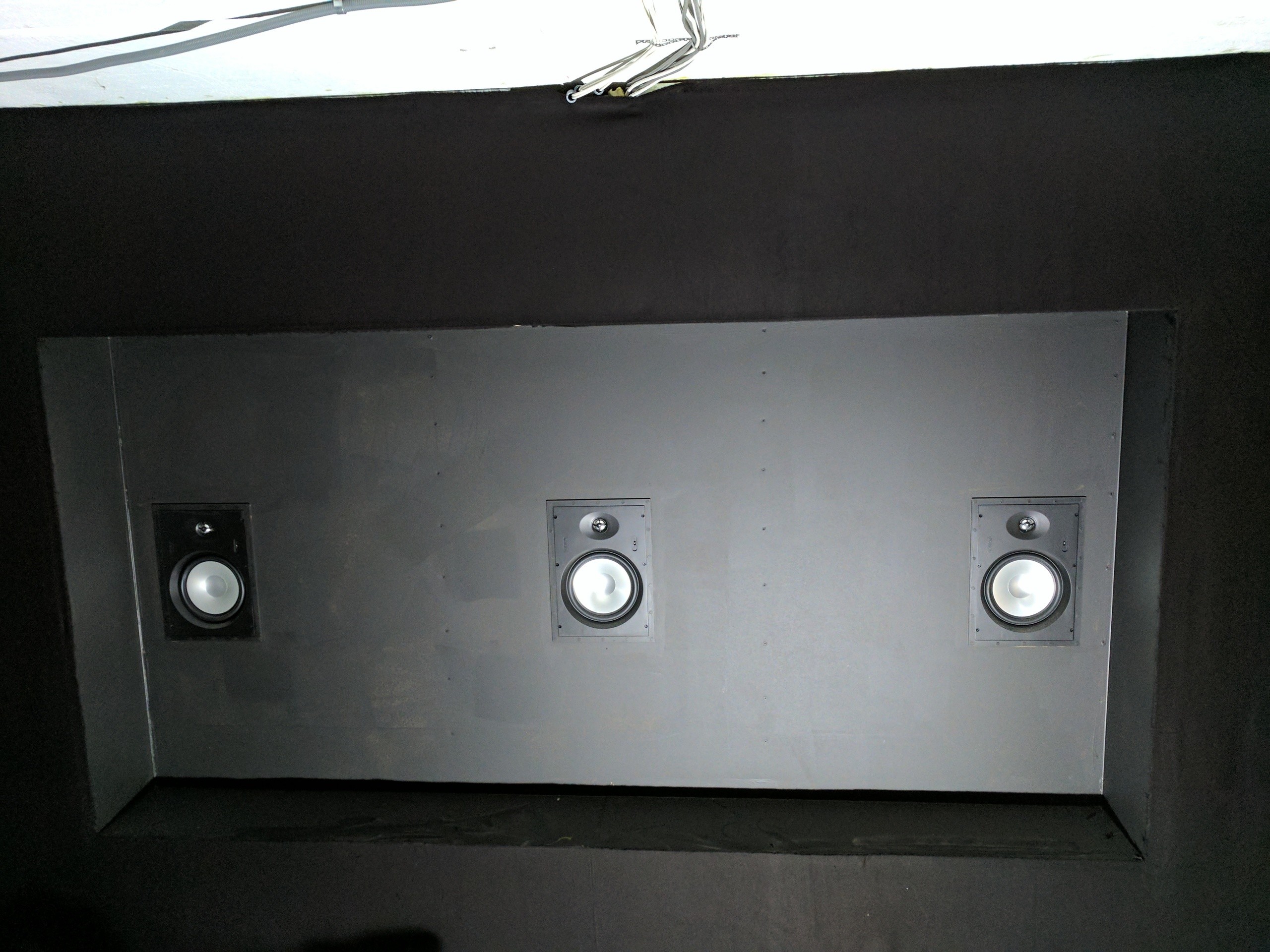

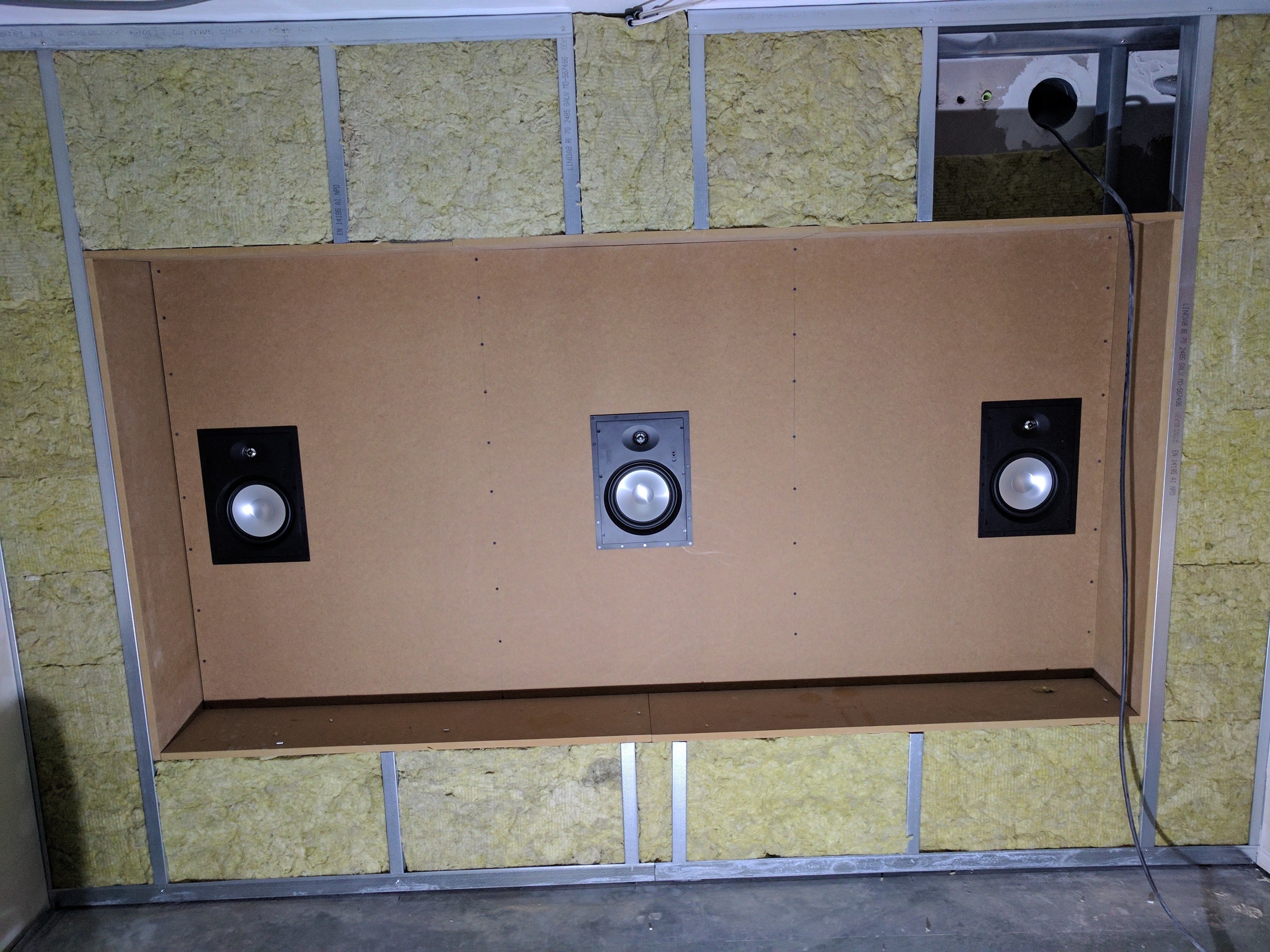

Frontvägg under konstruktion
Eftersom att jag ville maxa dukstorleken betydde det ljudtransparent duk, och därmed en försänkt baffel att montera frontar och center i.

Uppe till höger syns tre små hål (VP20) för matning av nätverk, frånluftsröret inkl kabel för bygg-el, samt de nya vattenledningarna. (2018-07-23 20:59:10) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Front de Boeuf
Ännu mer lyssning, mycket lovande även om jag bara hade två kanaler att leka med. (2018-07-23 21:03:31) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Canton InWall 885 (st)

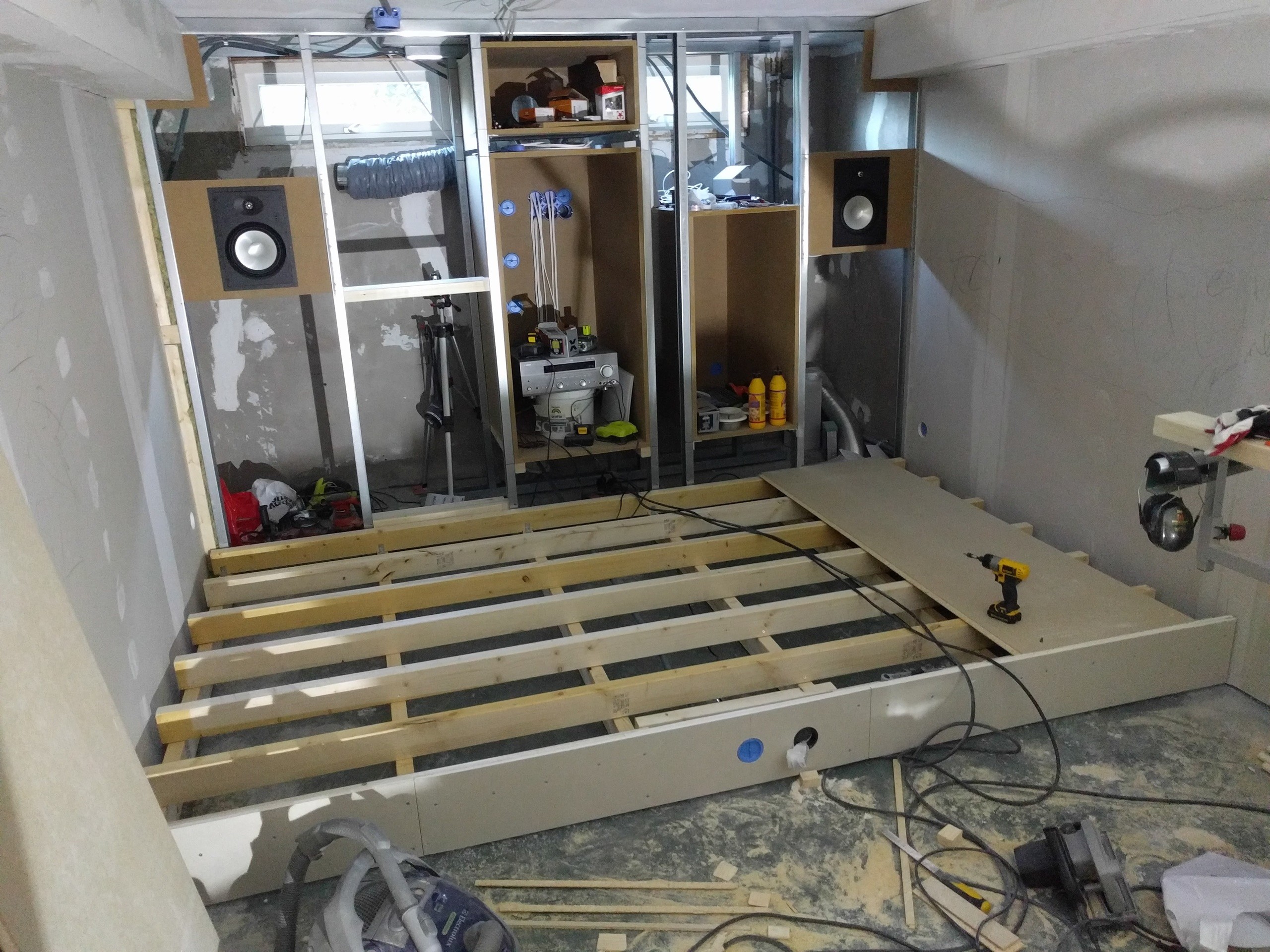

Klart grabben ska ha ett podie
Två tankar hade jag med detta...

1. Jag behöver dra fram el och USB 3.0 till prime position (se dosor i mitten)
2. Kanske att någon annan med vill vara med nån gång, då är det schysst att komma upp lite. (2018-07-23 21:06:45) Bilden är högupplöst. Klicka i bilden för att zooma.

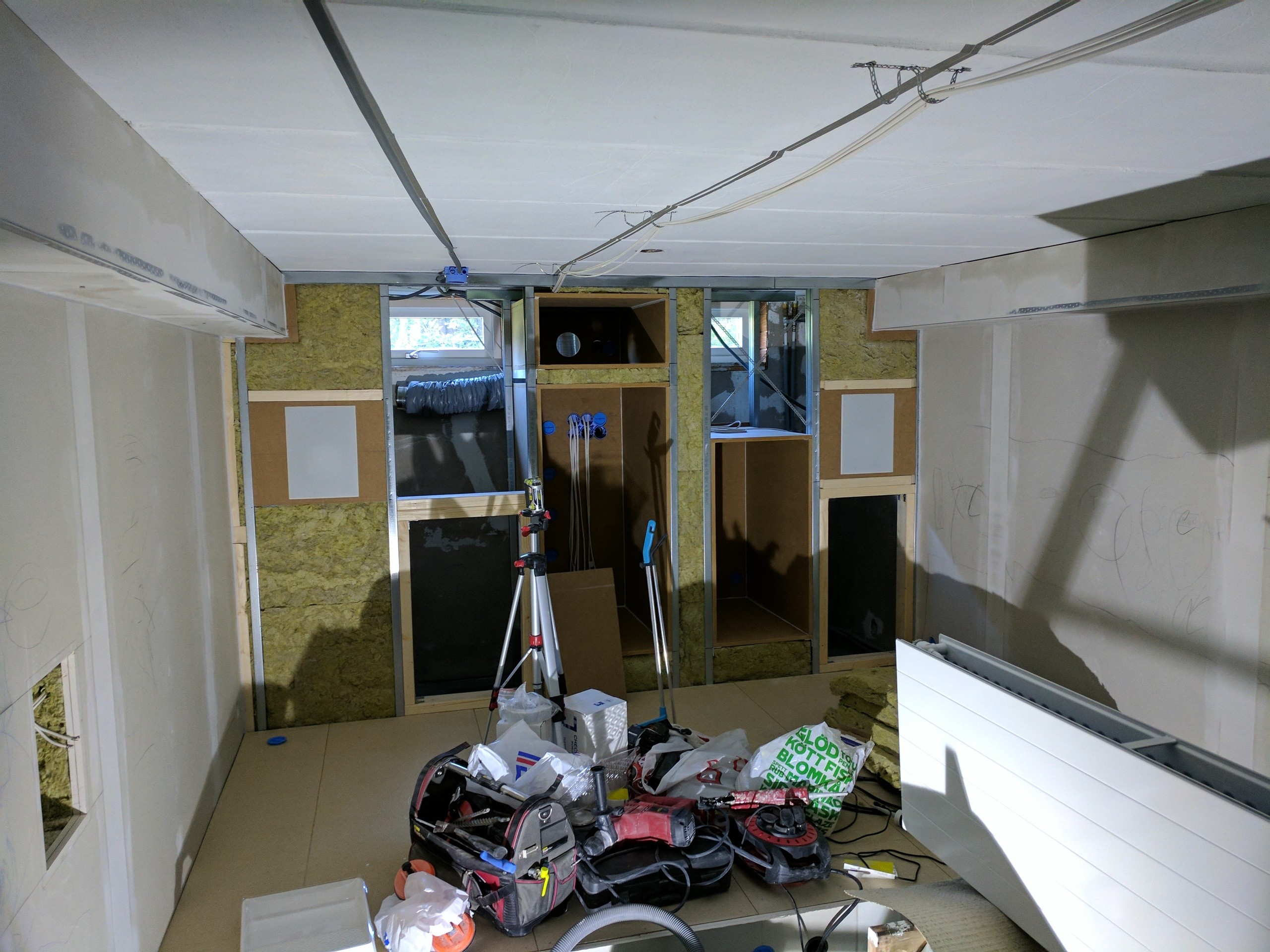

Bakväggen tar form
Saker värda att notera är de två träramarna som är tänkt att utgöra inspektionsluckor, det är bra att kunna komma åt bakom.

Desutom står den nya radiatorn ner till höger i bild, redo att målas svart som natten. (2018-07-23 21:11:50) Bilden är högupplöst. Klicka i bilden för att zooma.

Skrädderi
Så var bakväggen klädd med ett tjockt svart tyg, blev minsann inte alls dumt.

Tog ett stort tygstycke, en burk kontaktlim och en vass kniv, svårare än så var det inte. (2018-07-23 21:15:56) Bilden är högupplöst. Klicka i bilden för att zooma.

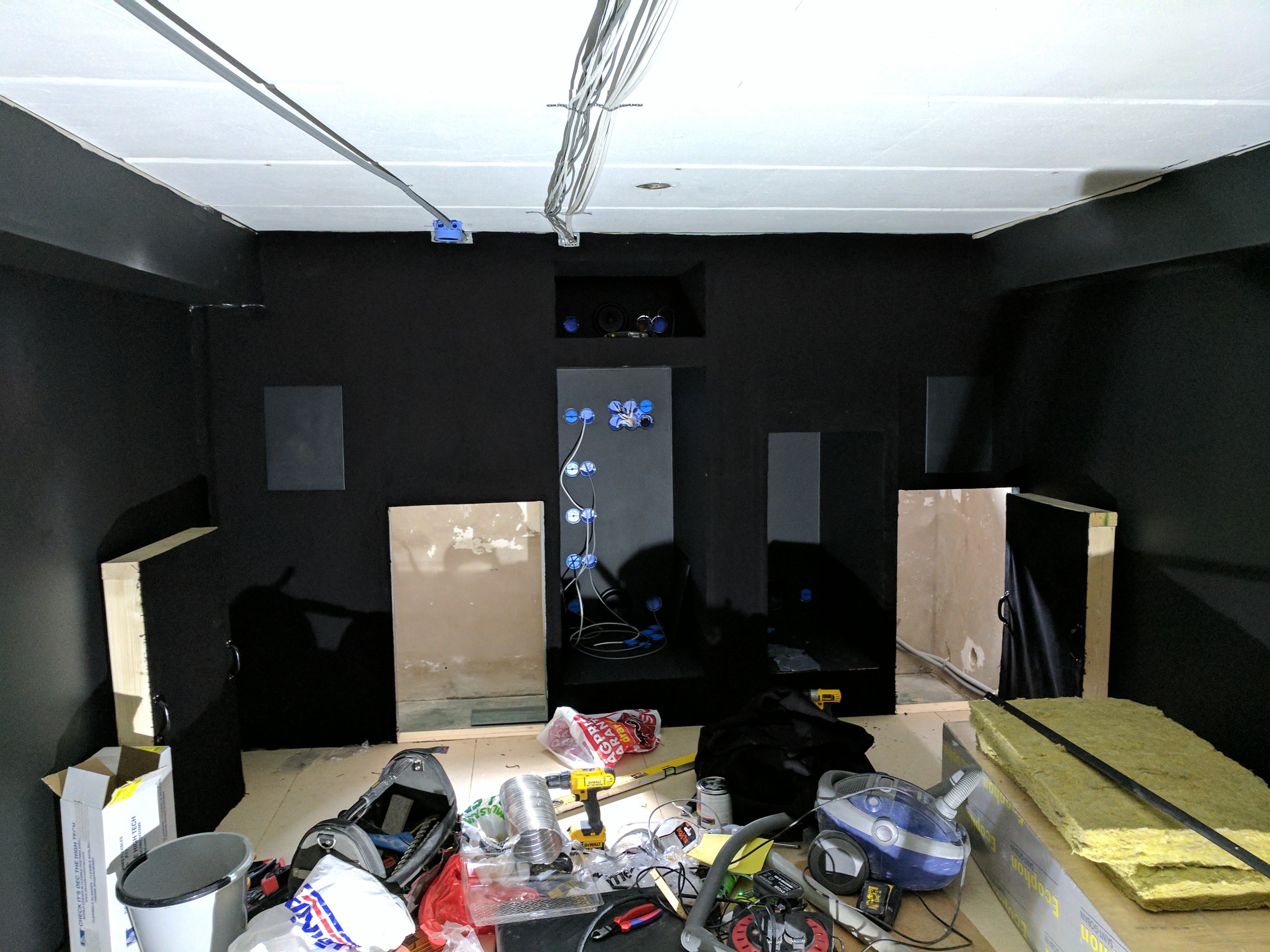

Så som där bak...
...så även där fram. Rummets akustiska kvaliteter börjar nu framträda mer och mer, till min glädje. (2018-07-23 21:21:04) Bilden är högupplöst. Klicka i bilden för att zooma.

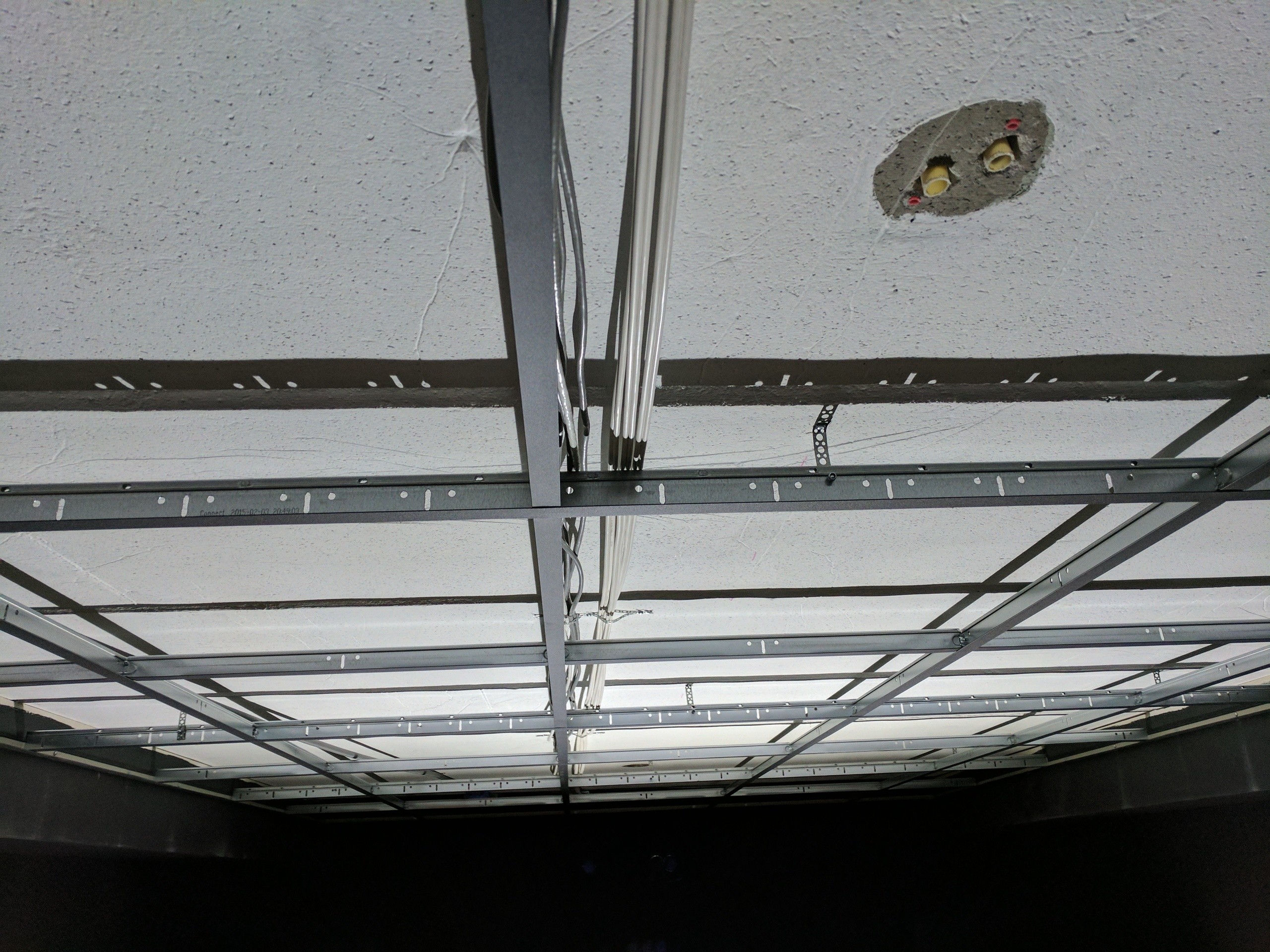

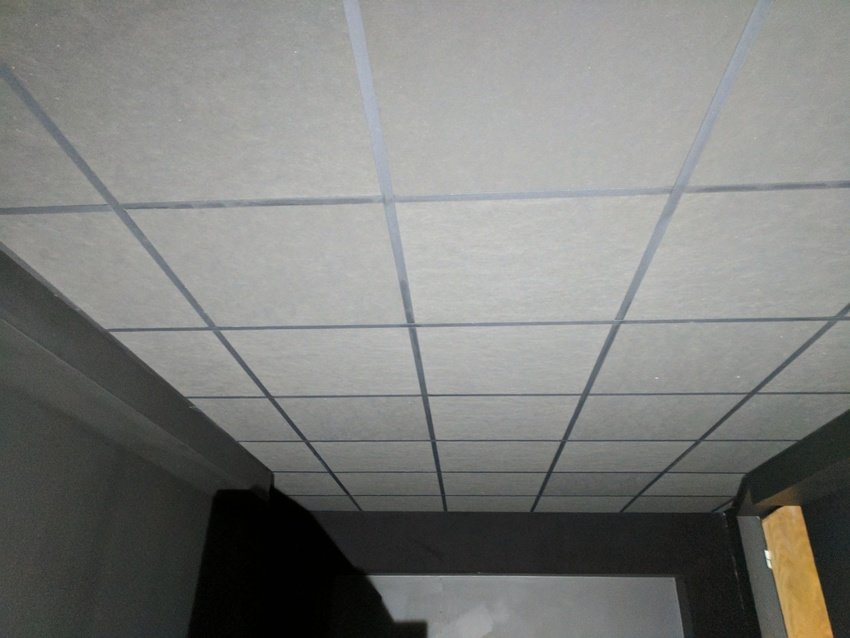

Bärverk
Fick grym hjälp av en vän som jobbar i branschen med både planering och inköp av taket, det sparade mig en hel del tid och pengar! (2018-07-23 21:24:04) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

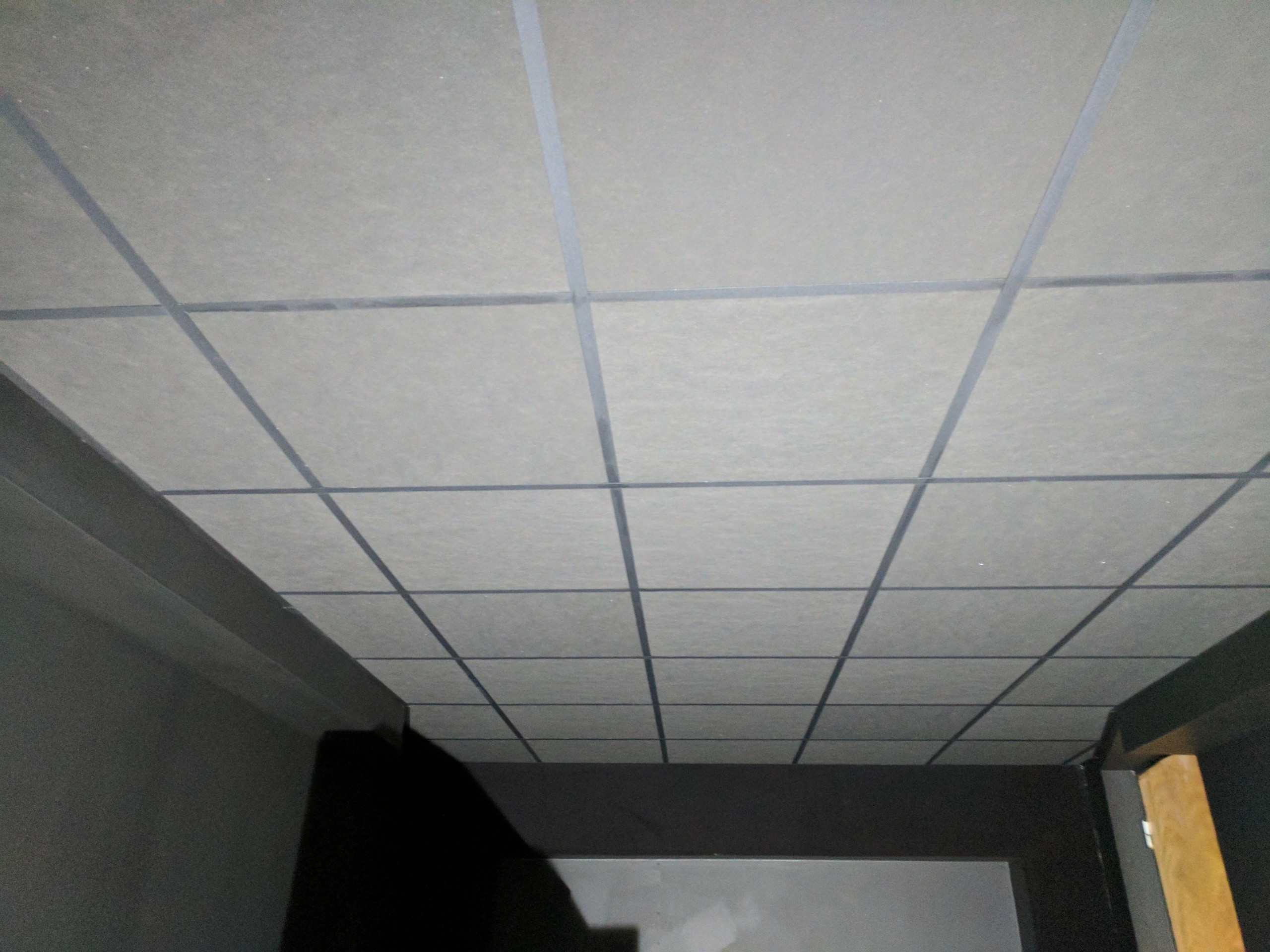

Det är svart, jag lovar
Ungefär vid denna punkten började det bli riktigt svårt att ta bilder i rummet... (2018-07-23 21:26:10) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

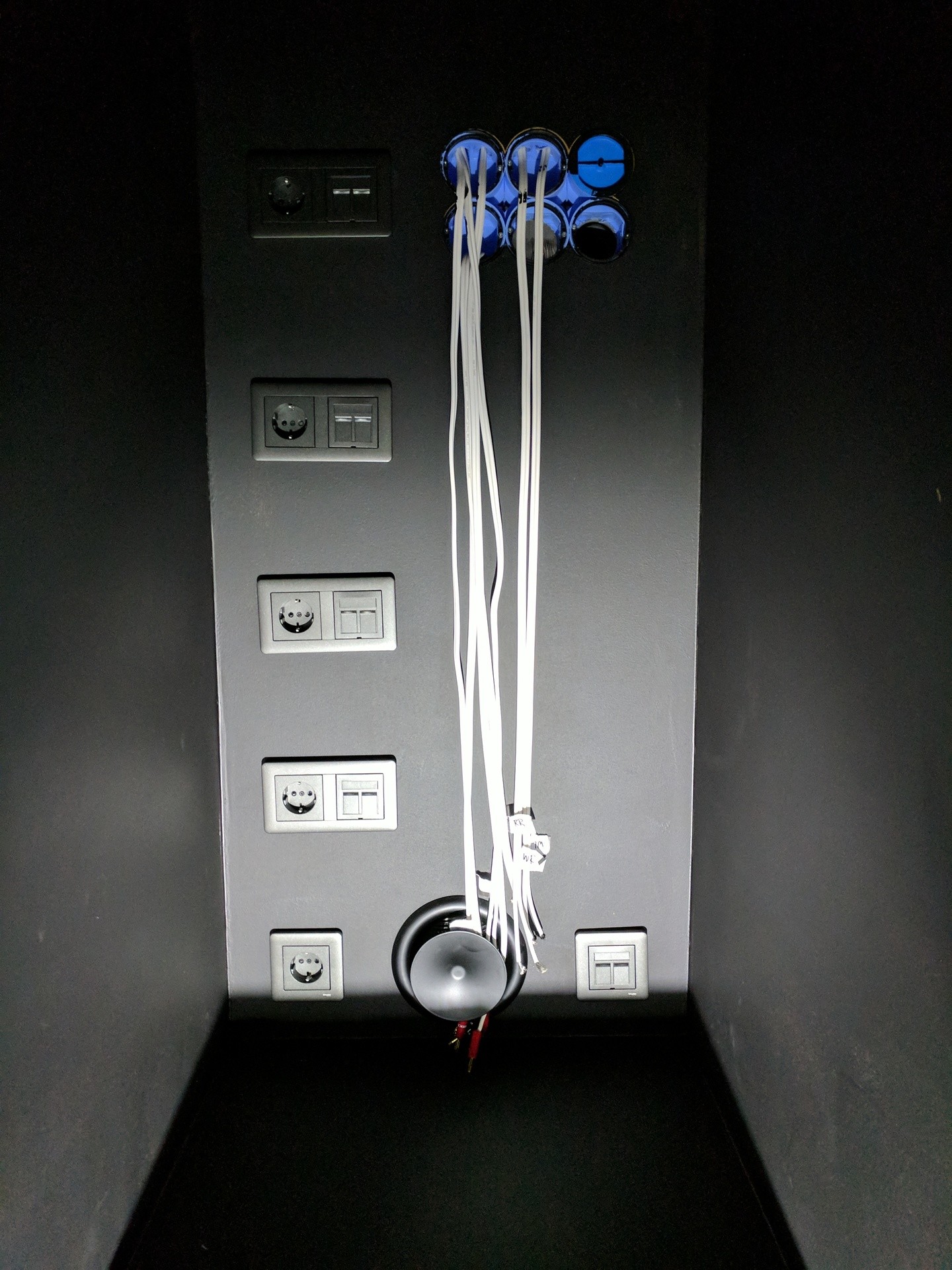

El, nätverk och ventilation inkopplat
Detta dilemma med längd på högtalarkablar...å ena sidan vill jag inte att de ska vara synliga, å andra sidan vill jag kunna dra ut stärkaren... (2018-07-23 21:27:40) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Supra Classic 4.0 2x4mm

Bjuder på denna :)
Vad gör man om man har ett rum med bra akustik men ingen ljudanläggning?
In med elgitarren såklart!

Just det ja, spottarna är på plats med! (2018-07-23 21:29:38) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Duken!
Härliga tider!

Duken är en Seymour AV Center Stage UF som jag är väldigt nöjd med.

Dessutom ser ju vem som helst att den svarta heltäckningsmattan nu är på plats. Efter att ha brottats med mig själv länge gällande fuktaspekterna med matta kom jag fram till att en helsyntetisk lösning som är enkel att lyfta vid behov borde vara bäst.

Blänket uppe i högra hörnet är frånluftsventilen. (2018-07-23 21:32:00) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

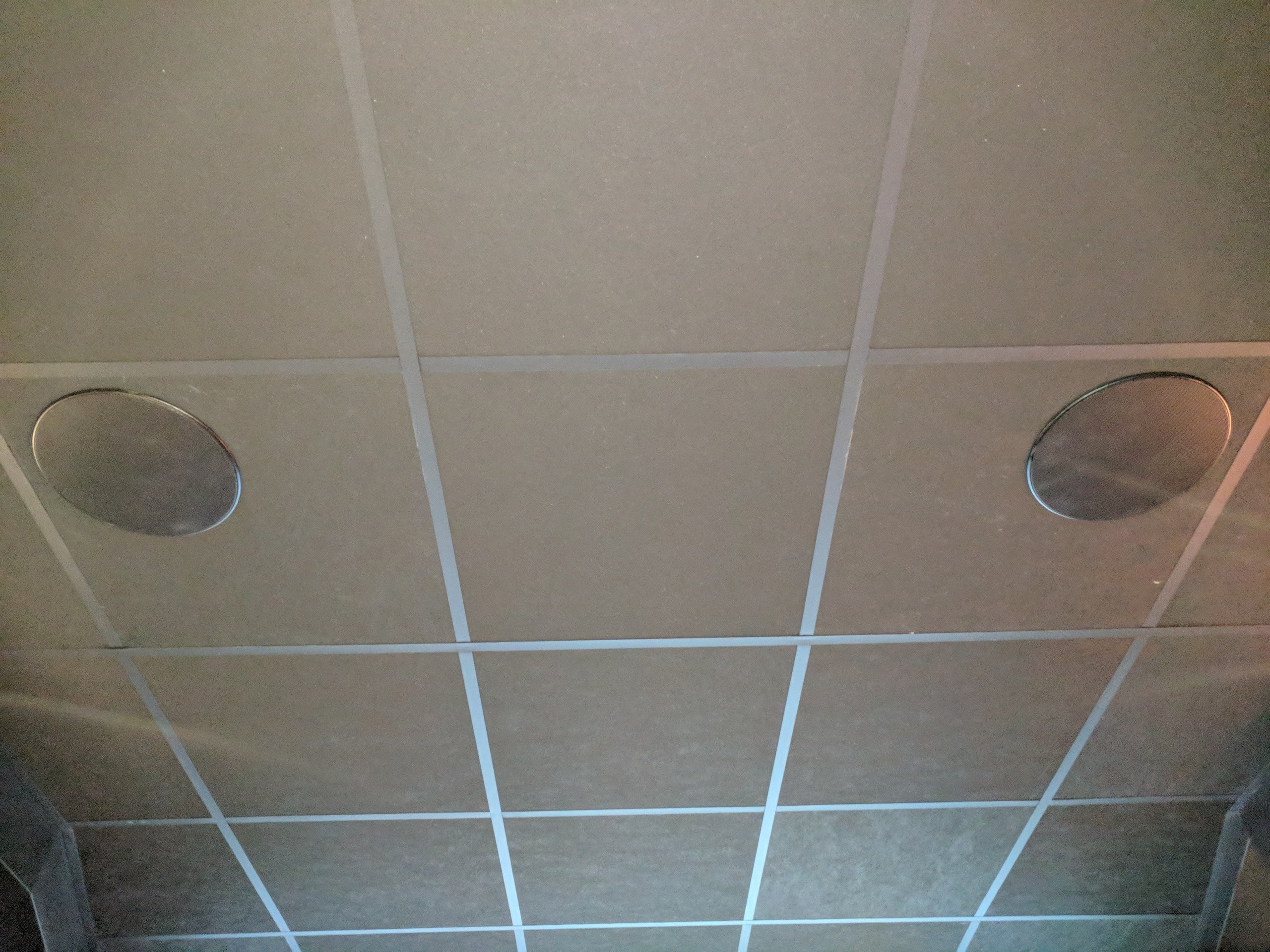

Med blixt...
Till slut monterades då även takhögtalarna in så att systemet blev komplett i 7.1.4 (2018-07-23 21:39:18) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Canton InCeiling 885 (st)

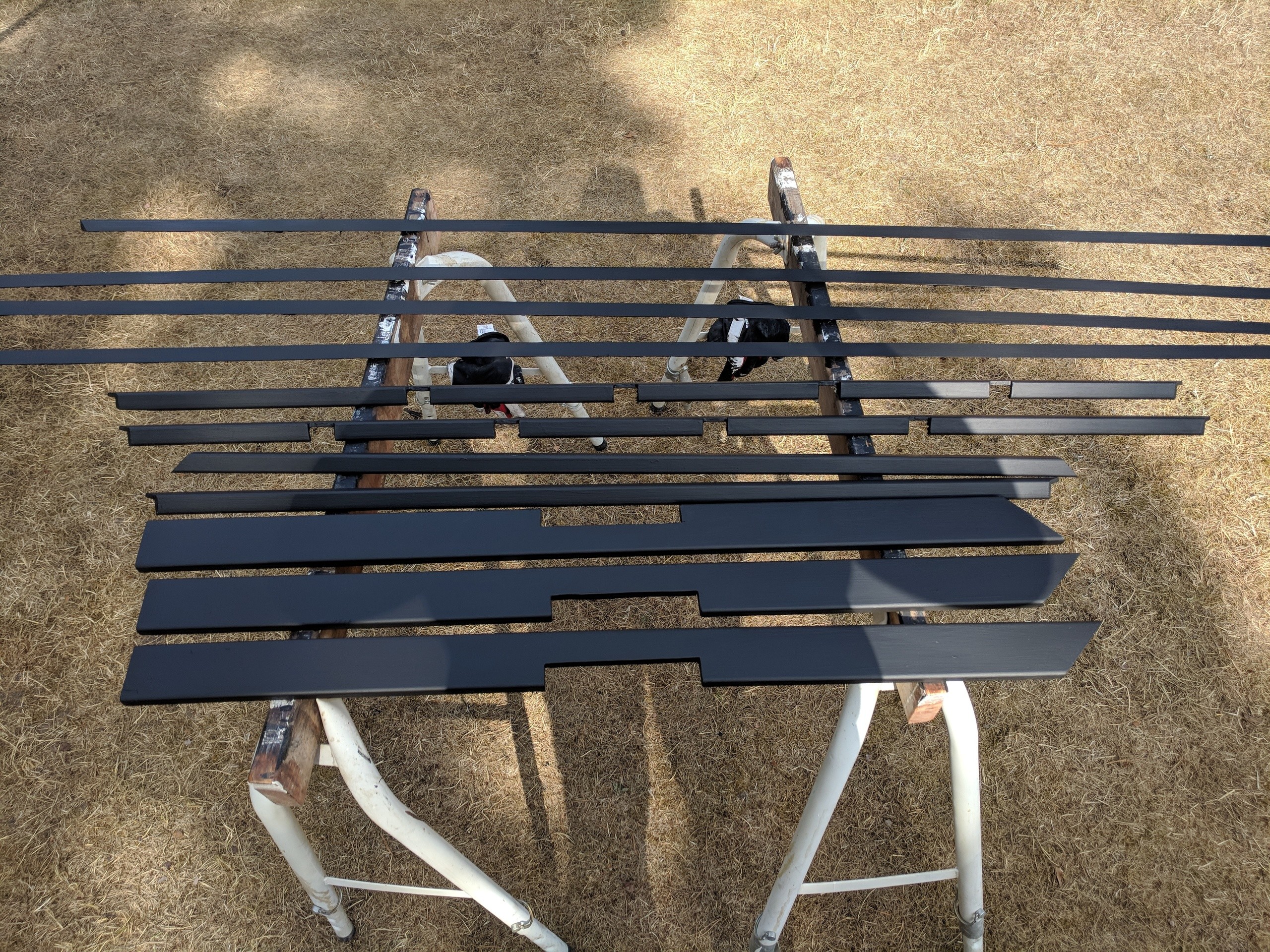

Lister och foder
Jag gillar verkligen inte att måla, men det var iaf bra väder. (2018-07-23 21:41:16) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

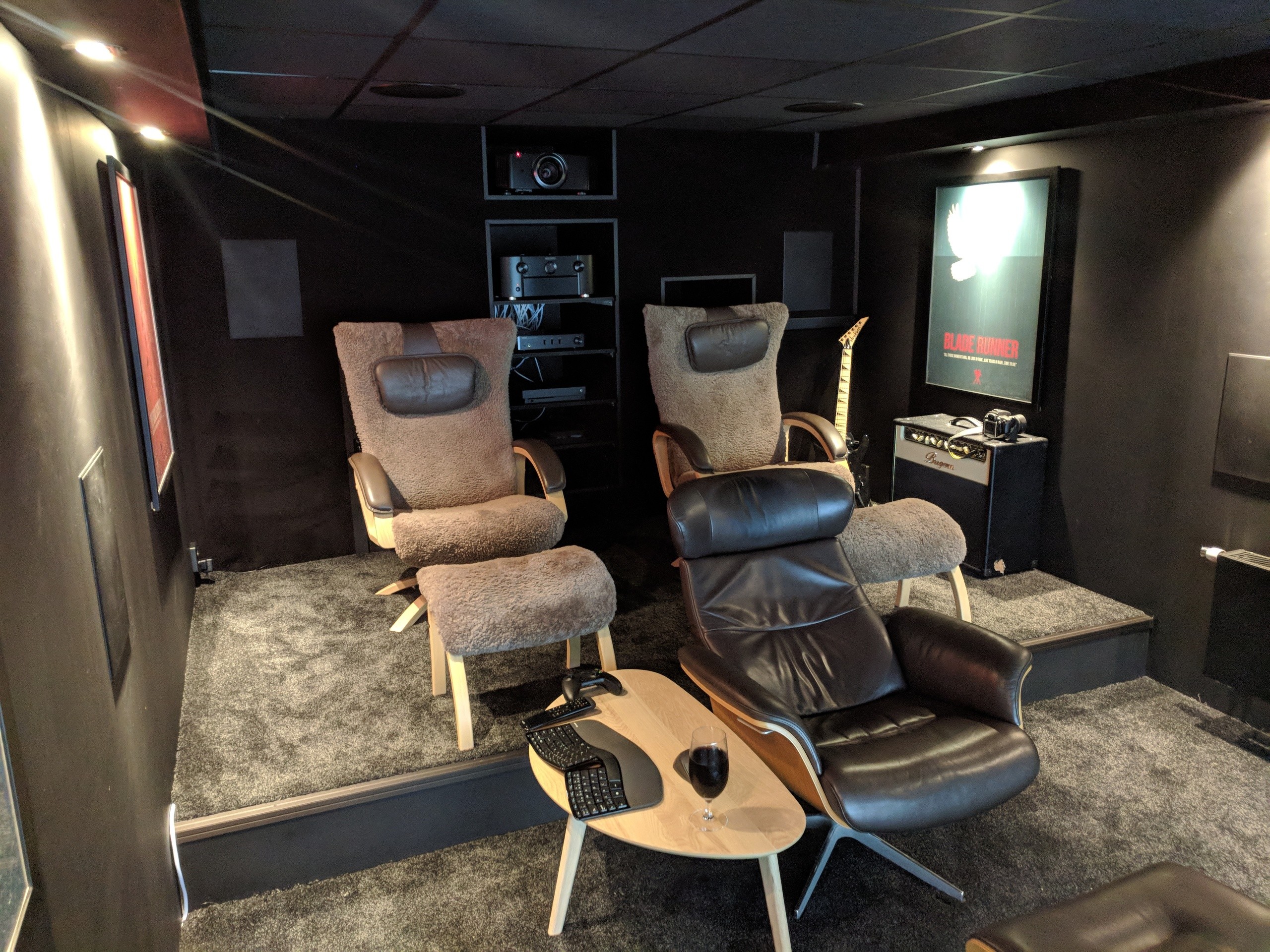

Med mycket belysning så
Så här ser det ut i Juli 2018!

Möblerna är inte köpta till ändamålet utan det som fanns samt donerat, har en fundering på att slå ihop två divaner istället för den främre fåtöljen. Originaltanken var en soffa på podiet, får se om det blir så i framtiden.

Projektorn är jag galet nöjd med, stort tack till Markus på The Rock som guidade mig till JVC när jag trodde att jag ville ha Sony. Jag hade egentligen räknat bort HDR helt eftersom det trots allt är en projektor vi pratar om, men oj vad jag snabbt blev motbevisad, nu vill jag knappt se en film utan det.

Det var ingen skräll att det blev Marantz som fick tillhandahålla stärkare, jag har länge gillat deras produkter, och denna levererar allt och lite till.

Under den står en Yamaha A-670 som inte gör något annat än att driva de bakre takhögtalarna (SR-7012:an har "bara" 9 slutsteg).

Nästa våning ner står en XBox One X, som är helt fantastiskt trevlig (tex som Netflix- och Bluray-spelare), och under det återfinns en PS4 som inte varit igång på väldigt länge, samt en docka för en Nintendo Switch.

I skåpet bakom den högra fåtöljen står en vattenkyld, GTX1080 Ti-bestyckad dator som används mycket flitigt (tex i skrivande stund :)

Den uppmärksamme ser även subkabeln som tittar fram ner till vänster, den är där för att jag inte riktigt har bestämt mig för var subben ska stå eller hur många det ska vara. (2018-07-23 21:43:45) Bilden är högupplöst. Klicka i bilden för att zooma.

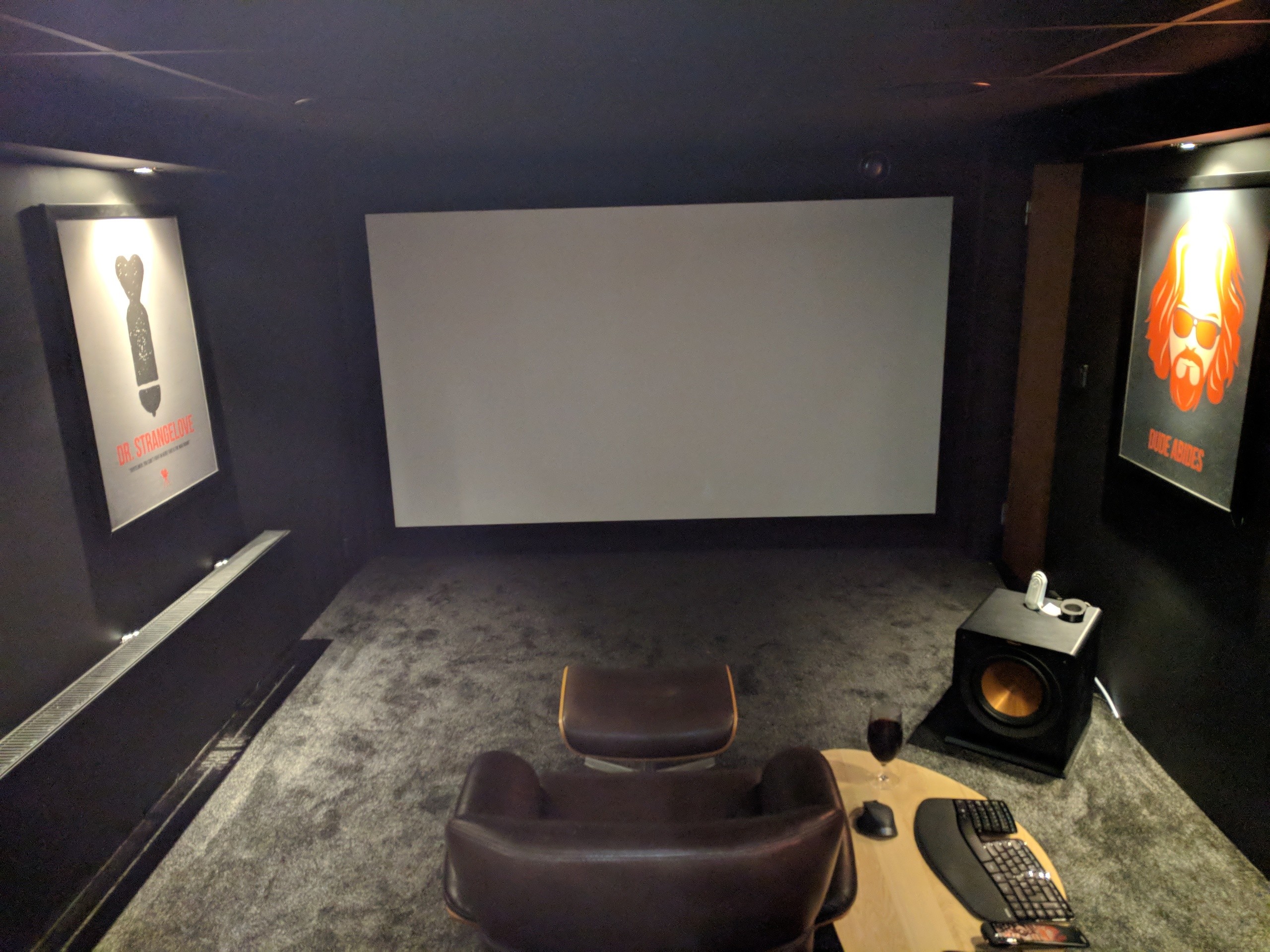

Sett från projektorn
Vad är den vita prylen på subben undrar ni? Jo, när man har isolerat sig själv akustiskt längst ner i källaren och samtidigt vill veta om barnen vaknar är det inte så dumt med en babyvakt! (2018-07-23 22:04:10) Bilden är högupplöst. Klicka i bilden för att zooma.

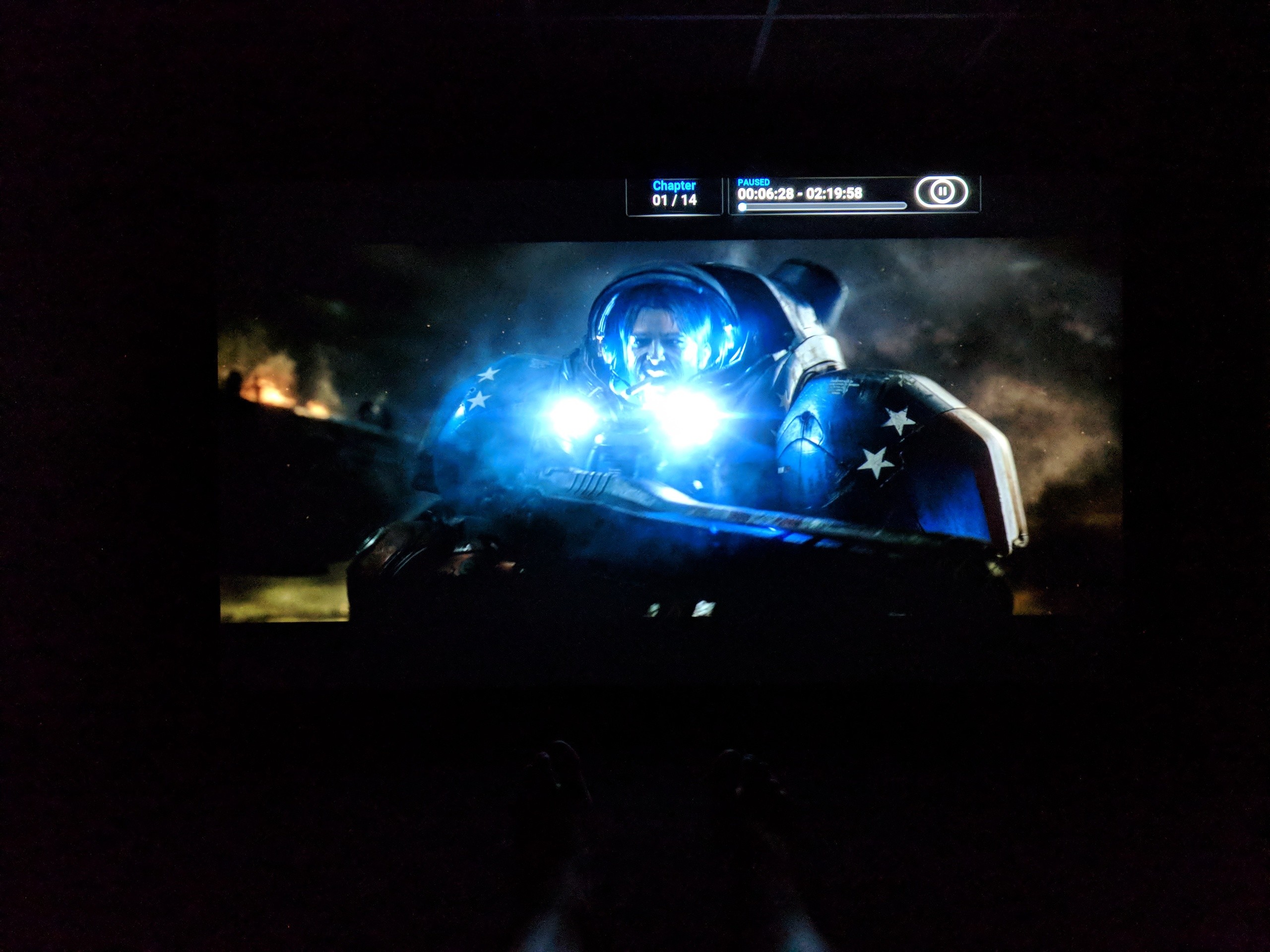

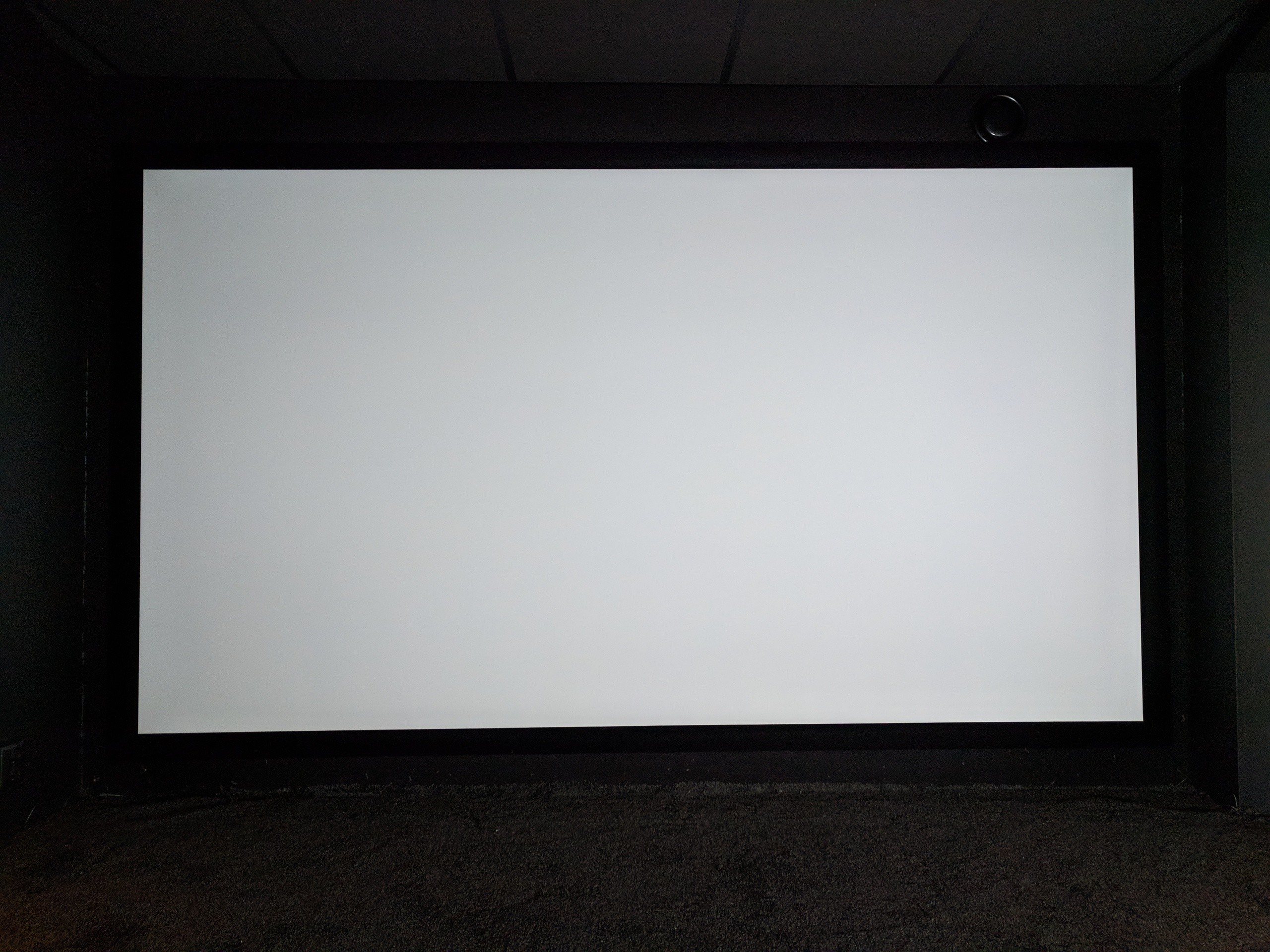

Obligatorisk content-bild
Det går ju inte att ta en vettig bild på en duk, men denna säger kanske något iaf om den fenomenala svärtan i DLA-X5900? (2018-07-23 22:11:21) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  JVC DLA-X5900

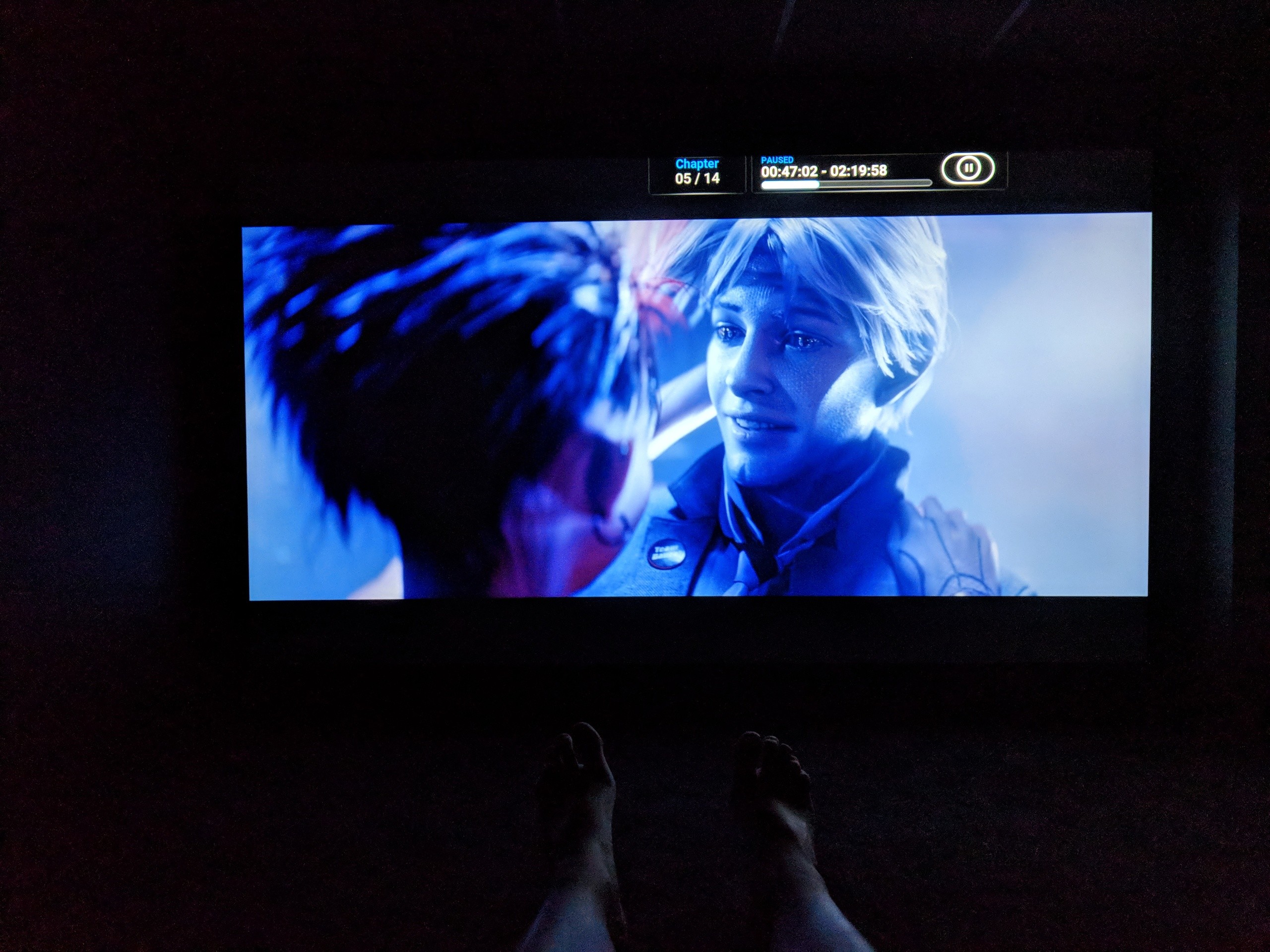

En med fötter på
Någon är säkert orolig att duken hänger för lågt, så här är en bild med lite mer ljus och mina 47:or synliga i nederkant :) (2018-07-23 22:13:59) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  JVC DLA-X5900
