Hemma hos ultron
Medlem sedan: 2003-10-05
Senaste uppdatering: 2018-09-06 18:02:02
 Har 49 bilder i galleriet     0 filmer i filmsamlingen    skrivit 23 inlägg i forumet
 ultrons forumprofil
 Galleri (49)  Filmsamling (0)  Annonser (0)  Gästbok (0)  Mina omdömen  Poäng
Bio Ultron  Hembiobyggbilder
Viktat medelbetyg:  (9.38) (baserat på 7 st)      2798 besökare       Kommentarer      Anmäl detta album

Förord:

Efter ca 17 år av lägenhetsboende så flyttade vi äntligen till villa. Kriterierna var stor tomt, inte för nära till grannar samt möjlighet att bygga dedikerad hembio.

Vi hamnade på Ekerö med 150kvm boendeyta och 55kvm garage. Planen med bion var från början att utnyttja det stora garaget och samtidigt lämna 5 meter i längd att kunna få in två bilar.

I garagets bakre del fanns ett arbetsrum på ca 10kvm som behövde rivas. Jag behövde också flyta på betongplattan ca 20…

  Läs hela
Produkter i albumet:
Earthquake Sound Cinenova Grande 7 (Slutsteg )
JVC DLA-X5900 (Projektorer )
Behringer iNUKE NU6000DSP (Slutsteg )
Dayton Audio UM15-22 (Baslåda )
JBL 8320 (st) (Stativhögtalare & surroundhögtalare )
JTR Noesis 228HT (Högtalarpaket för hembio )
Visa alla 8 produkter Detaljer
Bilder i detta album Växla till minatyrbilder
Baffelvägg
Visar hyllans konstruktion. (2018-06-22 23:19:29) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Dayton Audio UM15-22,  JTR Noesis 228HT

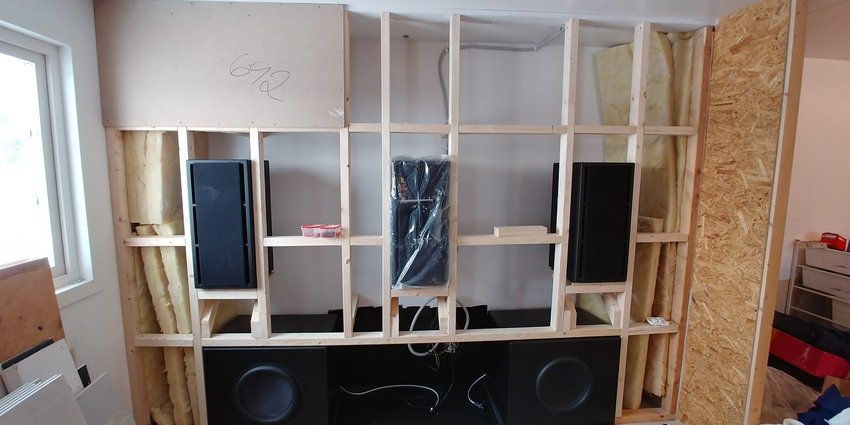

Baffelvägg
Regling pågår och hyllor klara. Påbörjat fylla isolering. Tre balar till ska in bakom för 4/5 delars fyllning. Påbörjat ny vägg som delar av garaget. Första spånskivan uppe. Målat svart i utrymmet för elektroniken med överbliven mattsvart lackfärg från baslådorna.

XLR monterat på Supra 4.0 till basarna.

Högtalare uträknat att hamna med diskanten cc på 5/8 av bildhöjden. Även indraget LR frontar från vägg för att inte täckas av gardinen som dras fram vid 16:9 sidmaskering.

Från proppskåpet vid garageporten har jag utökat med 3st 16A moduler och dragit en 3-fas med 2,5mm2 kablar. Ett befintligt 2-vägs uttag 10A behålls för homeplug och mediaspelaren. (2018-06-22 23:20:53) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  JTR Noesis 228HT

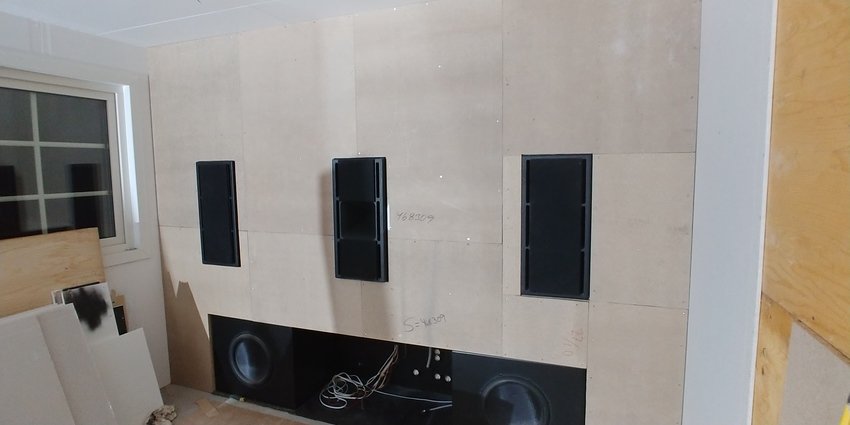

Baffelvägg
Första lagret spånskiva klart. (2018-06-22 23:22:31) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Dayton Audio UM15-22,  JTR Noesis 228HT

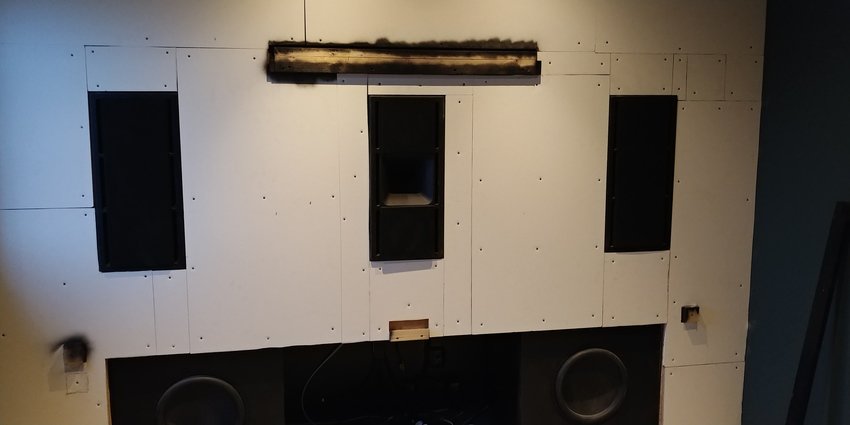

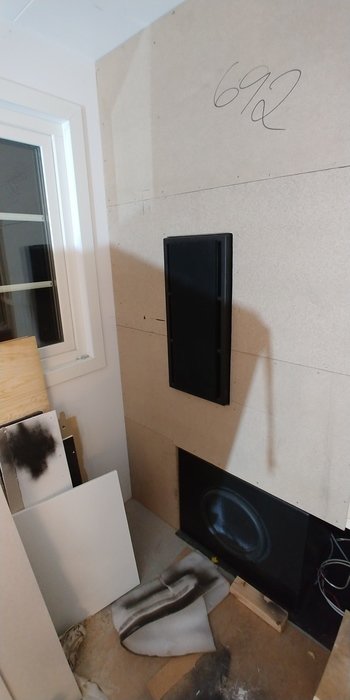

Baffelvägg
Andra lagret spånskiva klart. (2018-06-22 23:22:48) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Dayton Audio UM15-22,  JTR Noesis 228HT

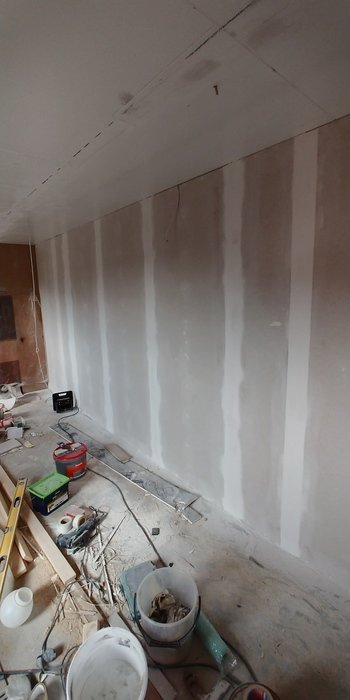

Ny vägg spacklad och slipad
(2018-06-22 23:23:12) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

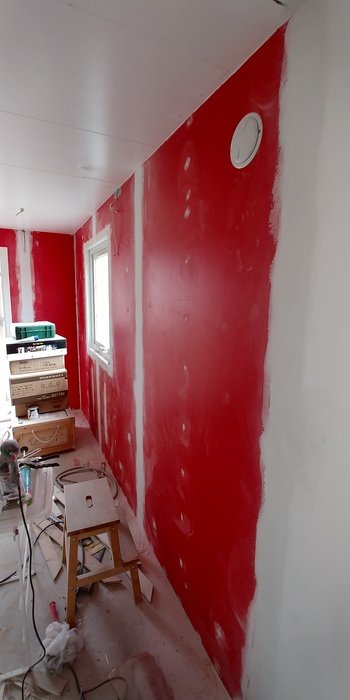

Yttervägg
Här ser man var gamla rummet slutade. De hade bara målat på gipsen så det blev till att spackla. (2018-06-22 23:28:15) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

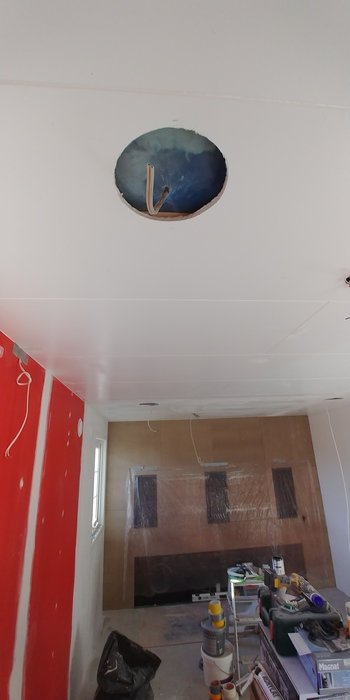

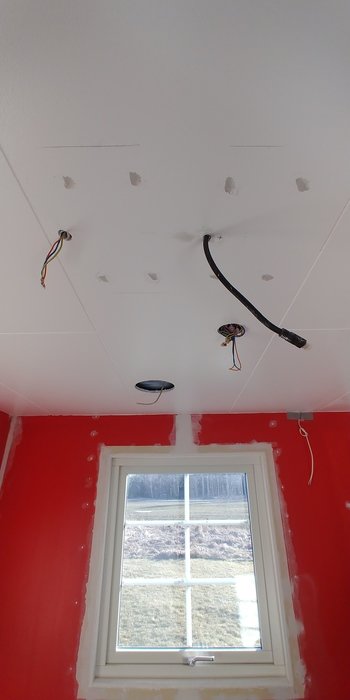

Förbereder för projektor
Skruvat plyfa mellan läkt på vinden för bättre fäste och mindre vibrationer.
Hdmi på plats. El för uttag för projektorn framdraget från takdosan. Hål för takhögtalare och kabel. Kabel för surroundhögtalare dragen och 110 graders vinkel mot sweetspot. (2018-06-22 23:29:47) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Takhögtalare
19,8mm var håltagningsdiametern. En rulle pappremsa jag hade till gipsskarvar råkade vara... 19,8mm. En öl på det.

45 grader är vinkeln till sweetspot och sitter i linje med L&R fronthögtalare. (2018-06-22 23:33:55) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

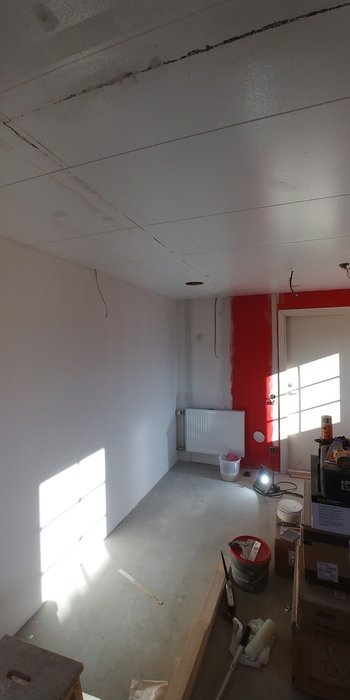

Tak och uppförda väggen
Rivningen av gamla rummet gick över förväntan och det blev lite spackling i taket. Längst bort är även ett av två vattenelement som fanns under fönstren. Nu flyttat med genomföring i nya väggen. Väggen fått grundfärg. (2018-06-22 23:37:01) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Candy
(2018-06-22 23:41:23) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

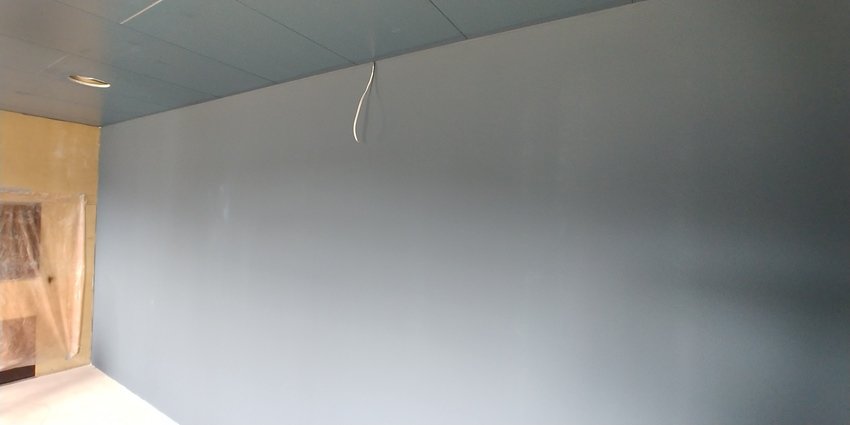

Första lagret slutfärg
Jotun Lady Pure Color INDUSTRIAL BLUE 5455.
Varför målar jag en färg som heter Lady undrade jag.
Glans 1 och samtidigt slitstark var svaret. (2018-06-22 23:50:14) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

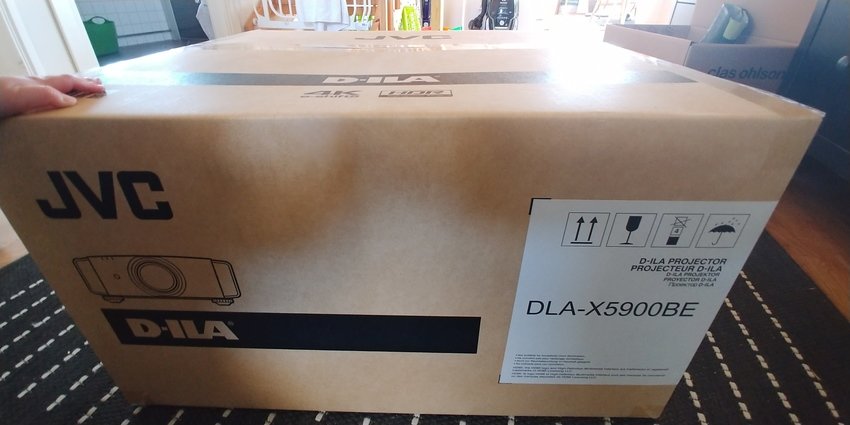

Projektorn
Det går bara inte att hålla sig från att ta en bild på en jävla kartong ibland.
Också i bild till vänster någon som vill ha pappas paket. (2018-06-22 23:57:54) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  JVC DLA-X5900

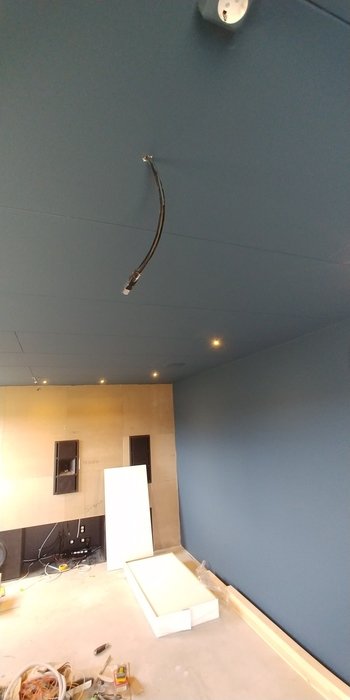

Målat
Andra lagret färg. Uttag till projektor och spottar. (2018-06-23 10:49:02) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

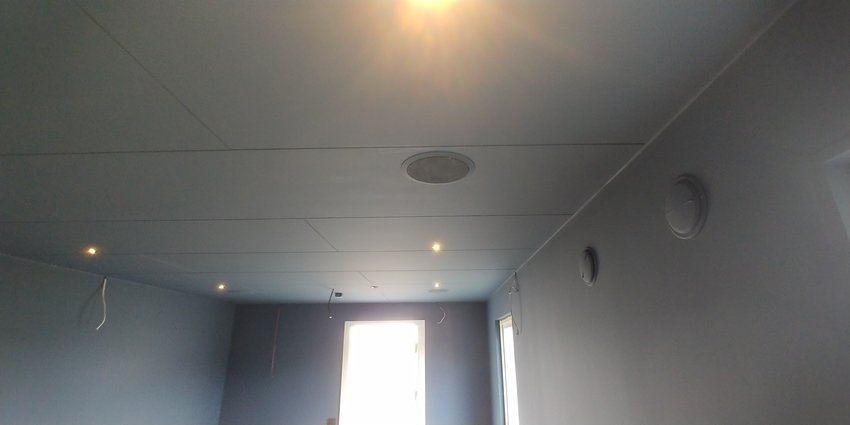

Mer färg
Målat frånluftsdon och takhögtalare.
Utan tillgång till färgspruta var det ingen lek att måla högtalargaller. =) (2018-06-23 10:50:20) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Magnat Interior ICP 262 (st)

Baffelvägg
Isolering och fransk upphängning för duken.
(2018-06-23 10:51:46) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Dayton Audio UM15-22,  JTR Noesis 228HT

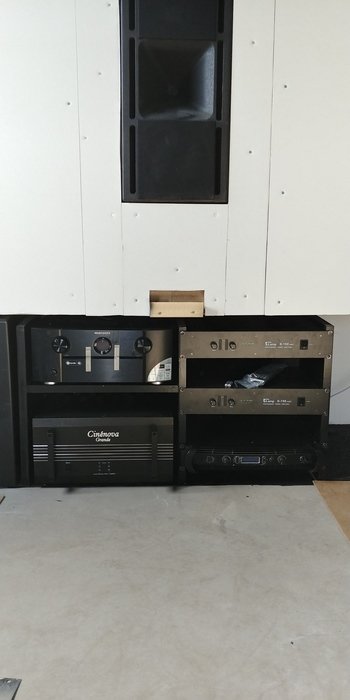

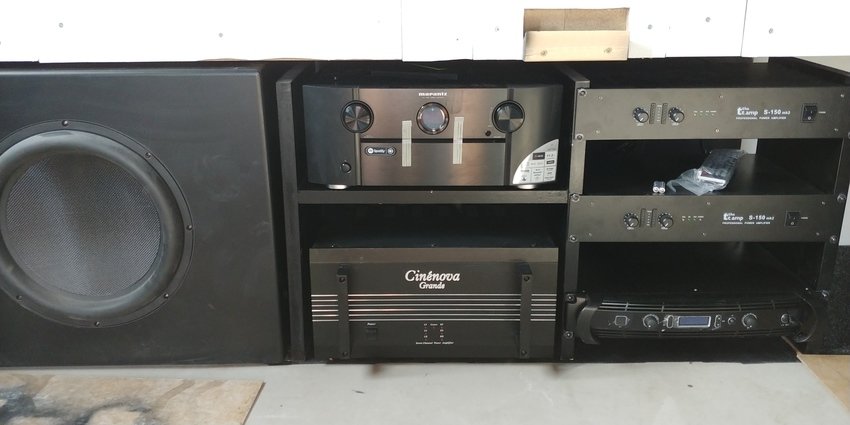

Rack
Byggde ett rack av MDF som var medräknat när jag köpte material till baslådorna. Sprayat med biltemas hobbyspray mattsvart.
Cinenova står rakt på betongplattan som alltid är sval.
Inuke uppmonterad med skruv i fronten samt bakkantslist bak på undersidan. Detta pga att Inuke hämtar sin kylning från undersidan av chassit.
Tyg häftas ovanför racket så isolerfibrer inte ramlar ner samt underlättar värmeavledning uppåt. (2018-06-23 10:55:31) Bilden är högupplöst. Klicka i bilden för att zooma.

Rack och bas
Basarna står på gummifötter och en svart nålfiltsmatta för att underlätta in och utdragning. Racket står även på mattan på denna bild därför ser det snett ut. (2018-06-23 11:02:11) Bilden är högupplöst. Klicka i bilden för att zooma.

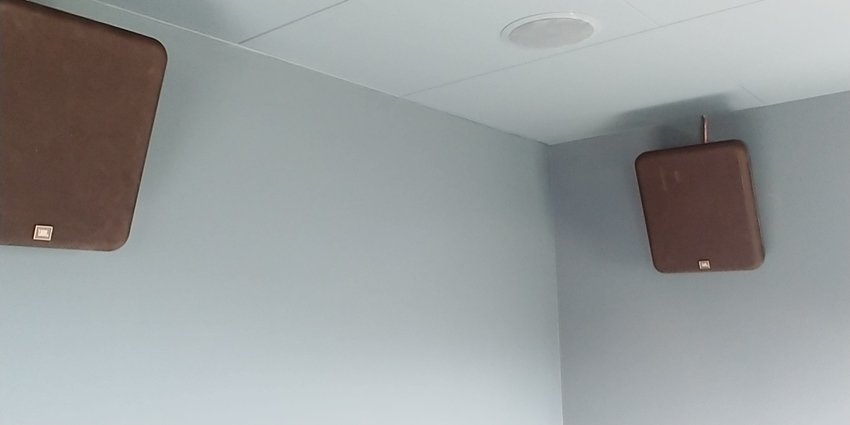

Surroundhögtalare
Sidosurrounds sitter 110 grader från sweetspot. Bakre surround 150 grader.
Kabelkanal ska fästas och målas. Händer med byggdamm satte tydligen upp en takhögtalare. (2018-06-23 11:06:11) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  JBL 8320 (st)

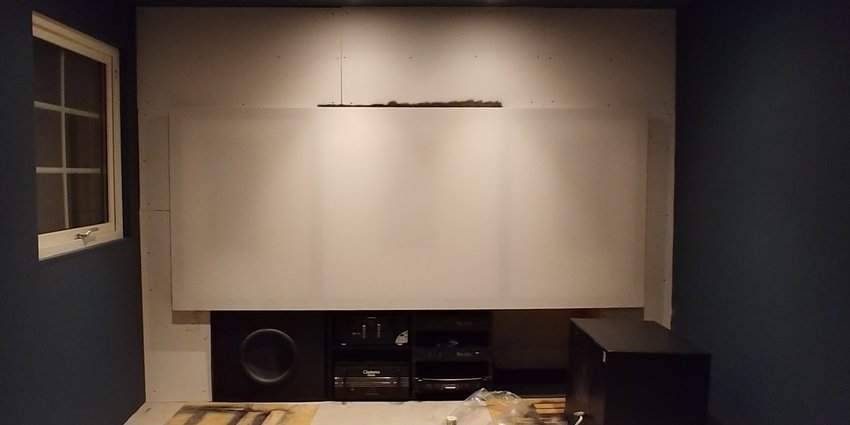

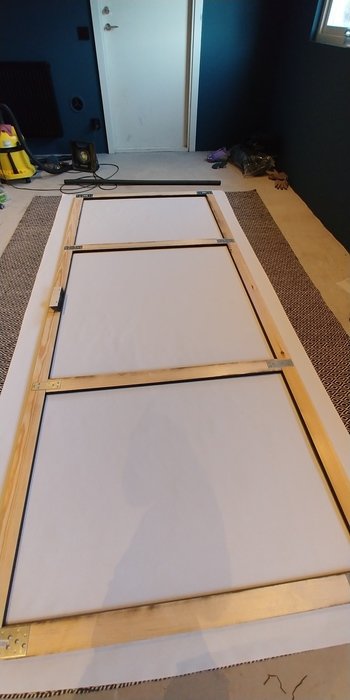

Duk
Bygge av ram till Seymour Center Stage UF. 280cm bred i 2.35:1.
Framsida av ramen spraymålat mattsvart. Även element och vägguttag spraymålat. (2018-06-23 11:10:14) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

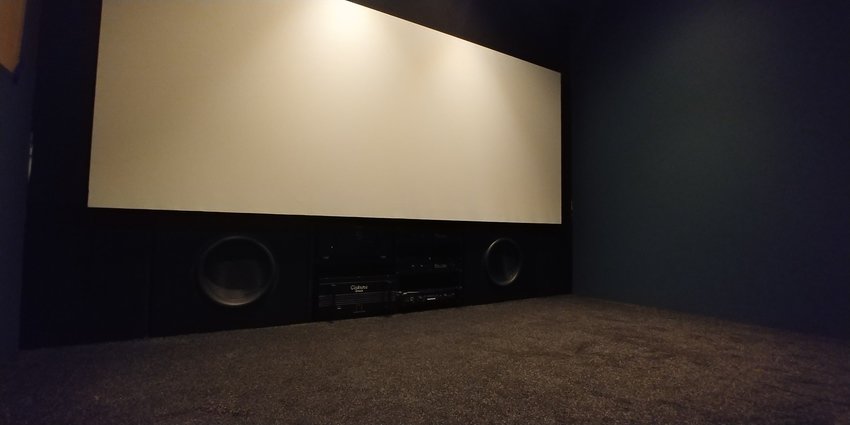

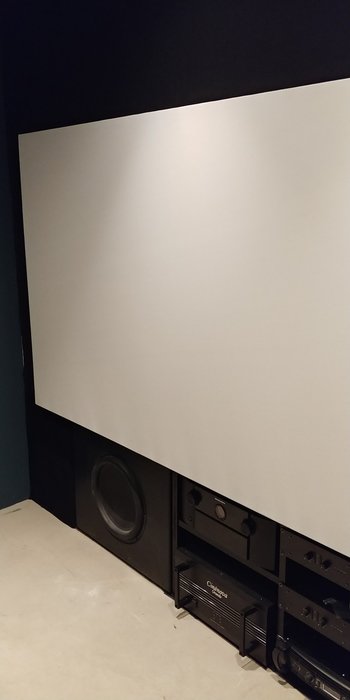

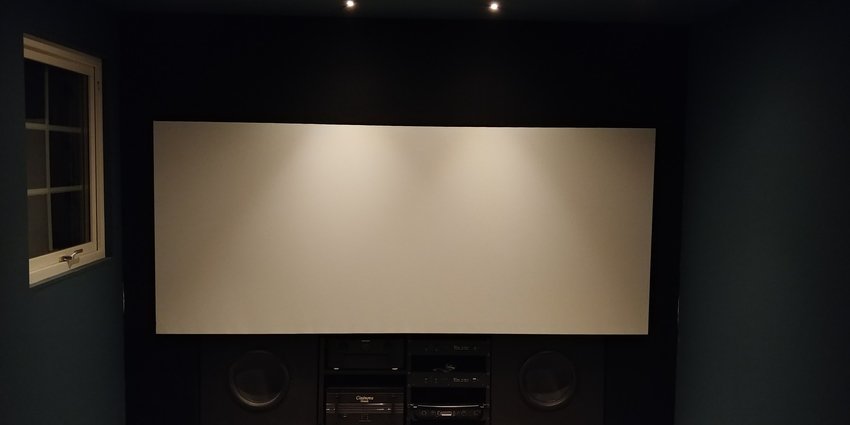

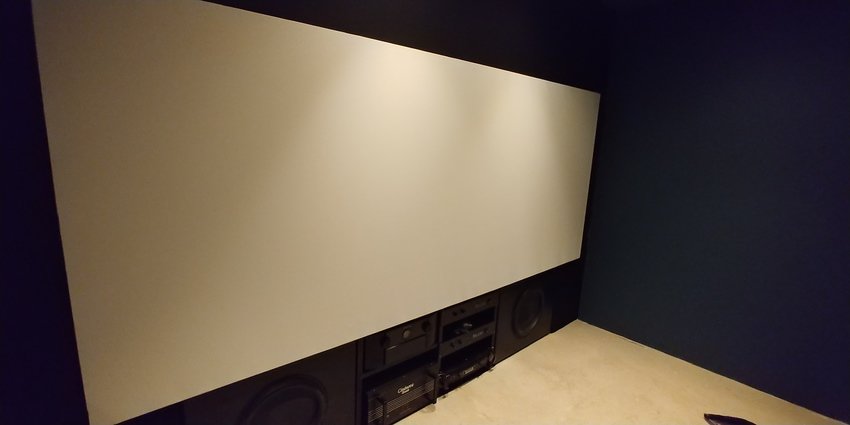

Baffelvägg
Duk på plats grovt centrerad. L och R sitter mer indraget än från början önskat i stereoseparation pga att gardinen ska täcka vid 16:9 bild. Gardin framför diskant = obra. (2018-06-23 11:12:08) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Baffelvägg
Tyg från IKEA spraylimmat. Dåligt skuret mot hörnen gör inget då gardinen kommer täcka. (2018-06-23 11:15:41) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Baffelvägg
(2018-06-23 11:17:14) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Baffelvägg
(2018-06-23 11:18:05) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

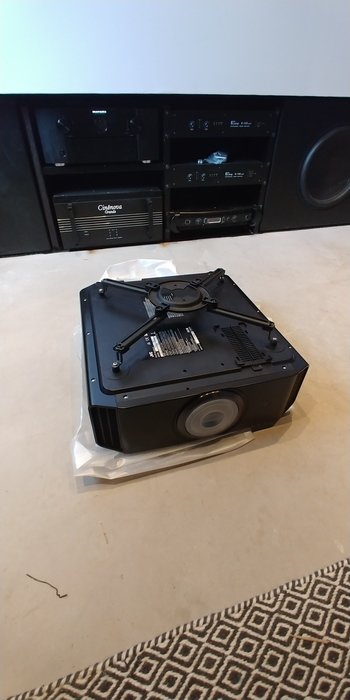

Projektor
Redo för takmontering och justering till förbannelse. Motoriserad lens shift är guld. (2018-06-23 11:18:34) Bilden är högupplöst. Klicka i bilden för att zooma.

Biosoffa
Soffan är MIO Cinema. Heltäckningsmatta från Hornbach finns att beställa i butik. Inte listad på svenska hemsidan men väl den tyska. Länk här:

https://www.hornbach.de/shop/Teppichboden-Shag-Perfect-Farbe-78-schwarz-400-cm-breit-Meterware/6147567/artikel.html. (2018-06-23 11:21:25) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  JBL 8320 (st),  JVC DLA-X5900

Baffelvägg
Kameran gör inte riktigt färgerna rättvisa.
Dock ska LG V30+ ha en riktigt bra kamera så det är uppenbarligen fotografen. (2018-06-23 11:47:19) Bilden är högupplöst. Klicka i bilden för att zooma.

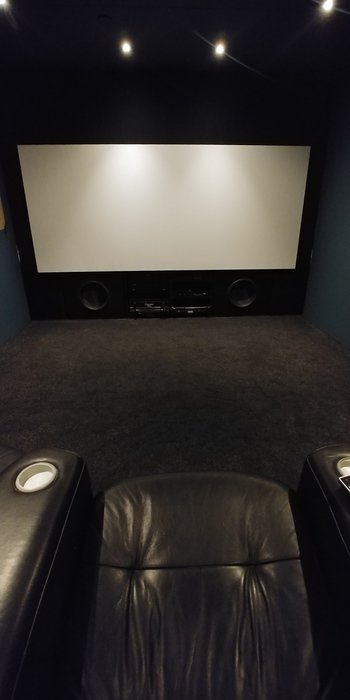

Sweetspot
Soffan står snett för att underlätta spring tillfälligt.
Sitthöjd ca 1m beroende på tilt.
Ögonhöjd på duken hamnar då på 1/3 av bildhöjd.
Sittavstånd är 3.4m så det ger ca 50 graders tittvinkel. (2018-06-23 11:49:04) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

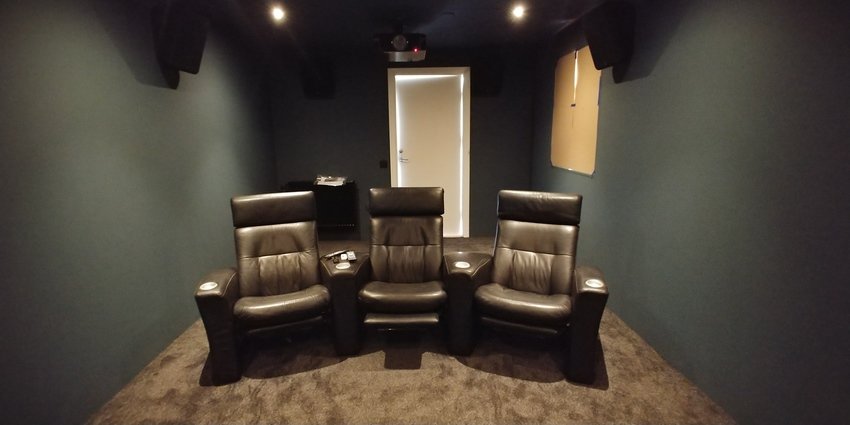

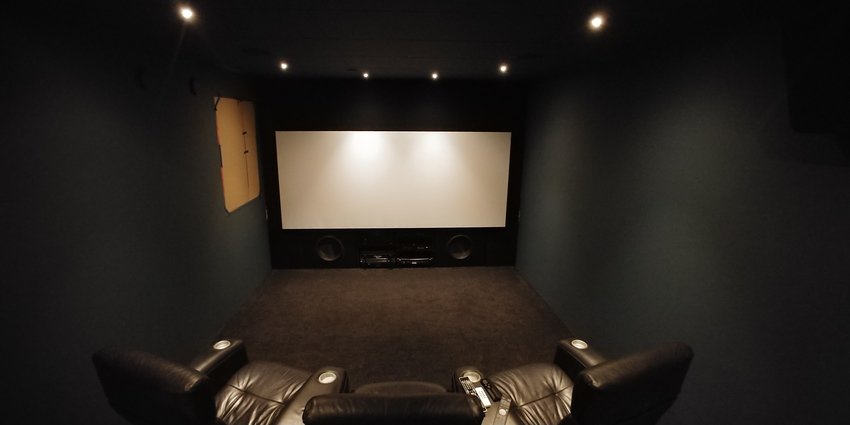

Börjar bli klart
Vinkeln kameran använder lurar ögat. De yttre stolarna är centrerade mot bildens mittpunkt. Därav valet av just denna soffa.
Provisoriskt täckta fönster med kartong.
Ska platsbygga absorbenter/diffusorer i båda fönstren med speglad upphängning på högra väggen. (2018-06-23 11:49:53) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

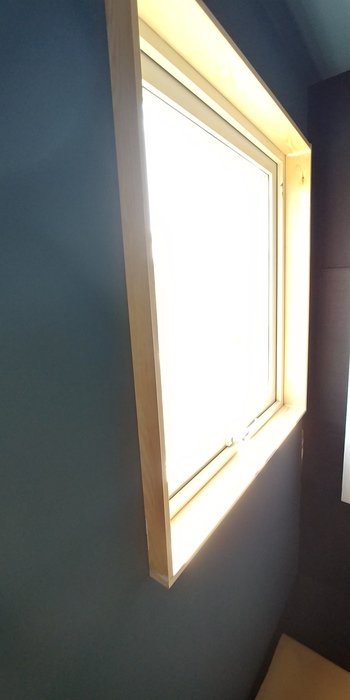

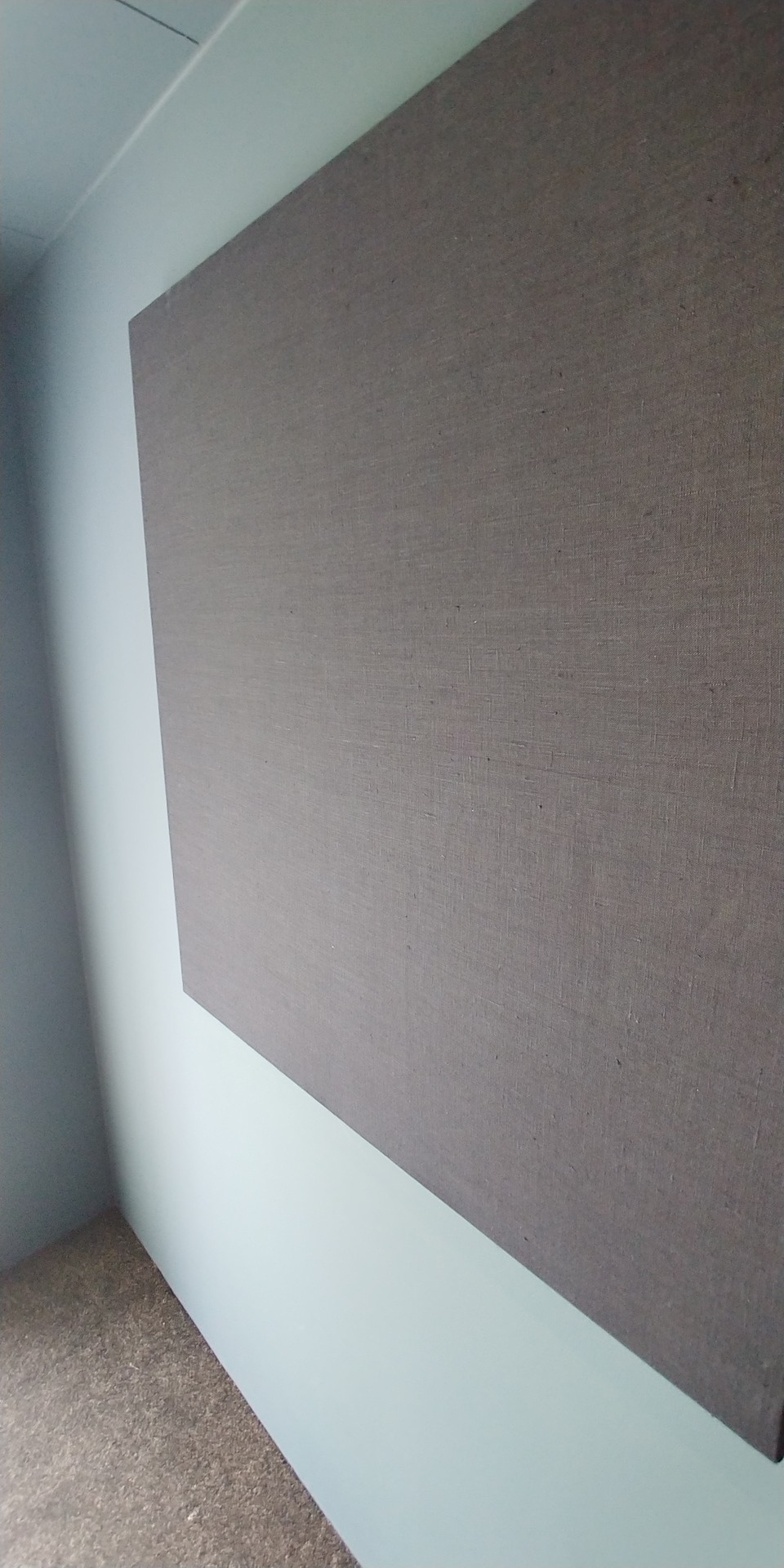

Absorbent / diffusor
Nischen är inte helt rak så jag mallade med lim innan jag förborrade och skruvade. Virket är planhyvlat 15 x 95mm. Utstickande del blir då ca 5cm. Andra väggens absorbenter får således 15 x 43mm för att ge ett uniformt intryck av symmetri. (2018-06-23 11:59:47) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

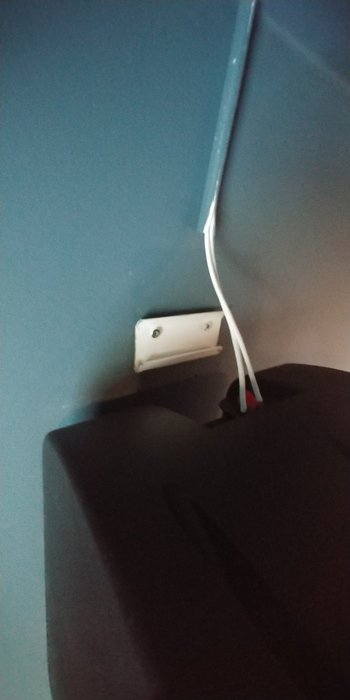

Upphängning surround
Absorbent på plats. Visar egengjord upphängning av surround. (2018-06-23 12:18:01) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  JBL 8320 (st)

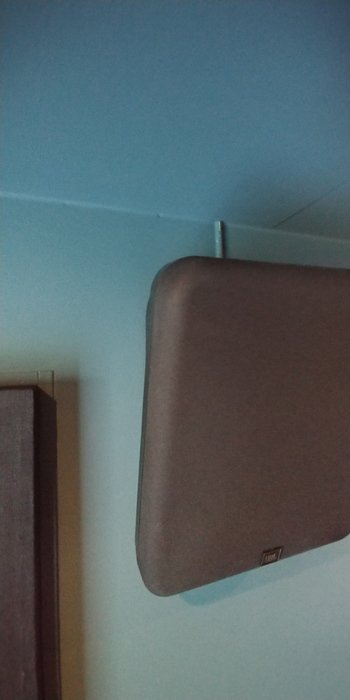

Upphängning surround
Funktion enligt gradupphängning men millimeteranpassat i vinklar för att högtalaren ska komma dikt väggen. (2018-06-23 12:19:42) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  JBL 8320 (st)

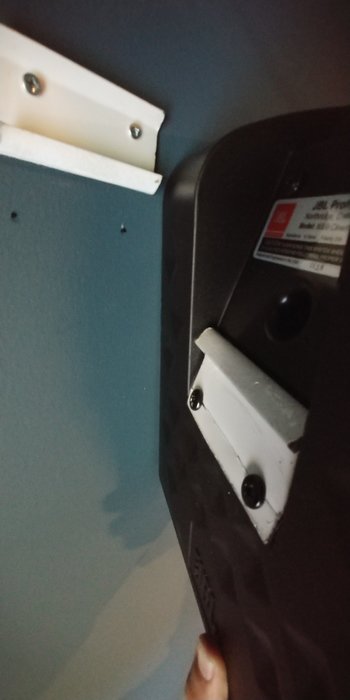

Upphängning surround
Befintliga skruvhål och skruv används. Borrat list och slagit platt övre vinkeln så den inte sticker ut. Skruvarnas märken på väggen visar att den inte kommit helt dikt så det blir att försänka i väggen för skruvskallarna. (2018-06-23 12:21:03) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  JBL 8320 (st)

Absorbent och mörkläggning i ett
Ramen är 15 x 95 planhyvlat tillpassad efter nischen och skjuts in i den ca 5cm djupa omfattningen runt fönstret. Passformen är tight utan att pressa. Kan hängas av på några sekunder för att få in dagljus vid tex städning. Inuti ligger 75mm Isover Piano och några häftade frottehanddukar från Ikea. Tyget också från Ikea. (2018-06-24 15:28:32) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

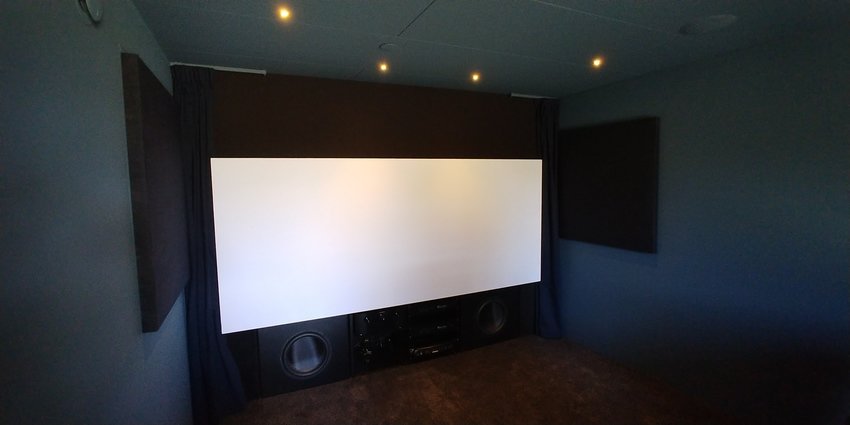

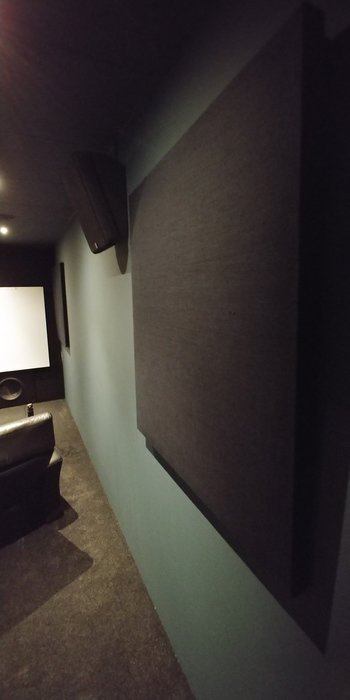

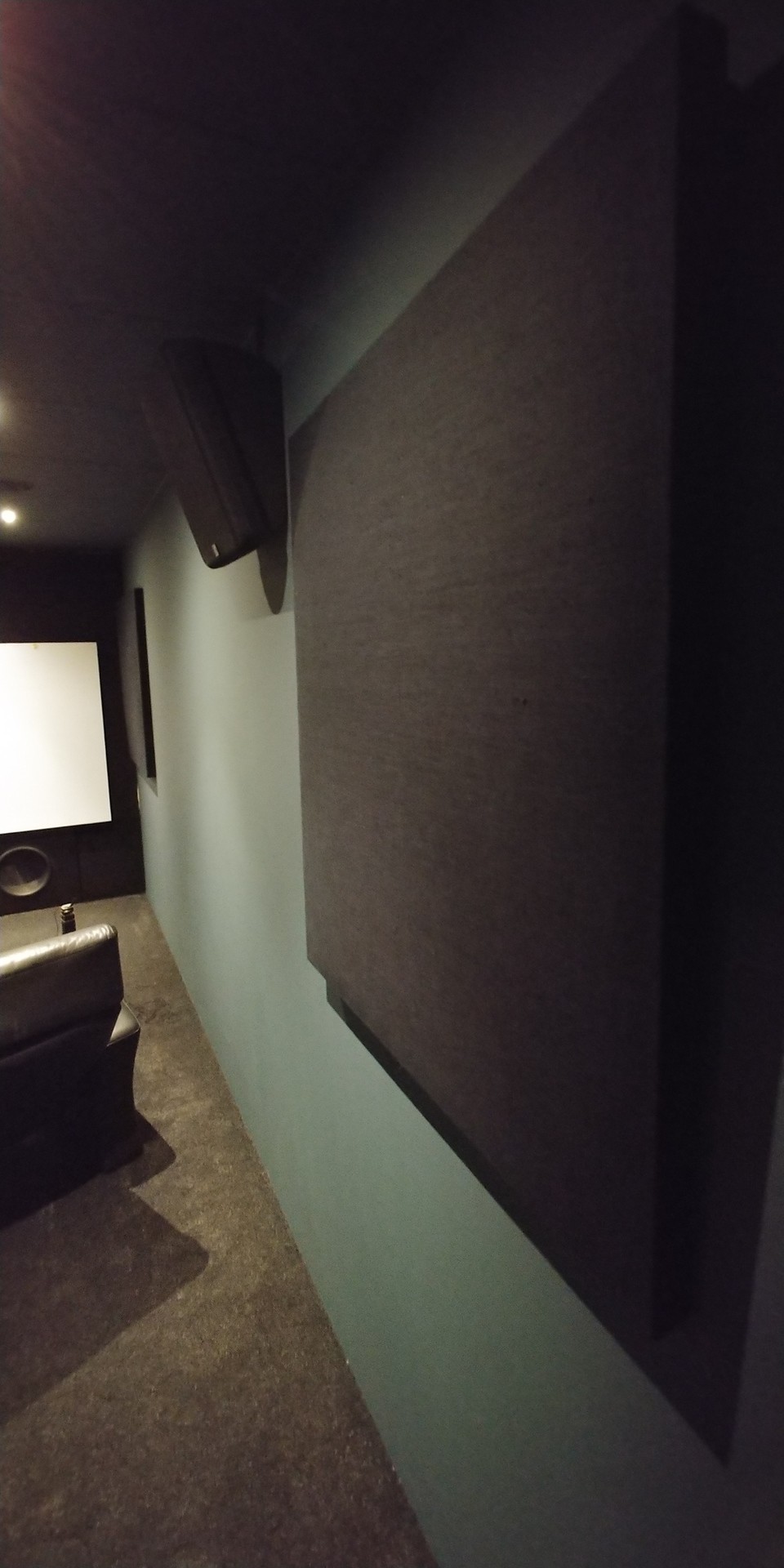

Absorbent
Båda sidoväggar klara. De närmast duken tar första reflexen. Nästa par sitter strax bakom sweetspot och lite framför den tilltänkta andra raden. 2-3 paneler i taket återstår att tillverka och placera efter tycke. Sedan återstår mätningar med REW innan jag sätter upp fler paneler. Kommer förmodligen enbart jobba med problemfrekvenser då jag gillar rumsakustik mer mot live-end framför när det är mer dämpat. (2018-07-02 19:34:48) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  JBL 8320 (st)

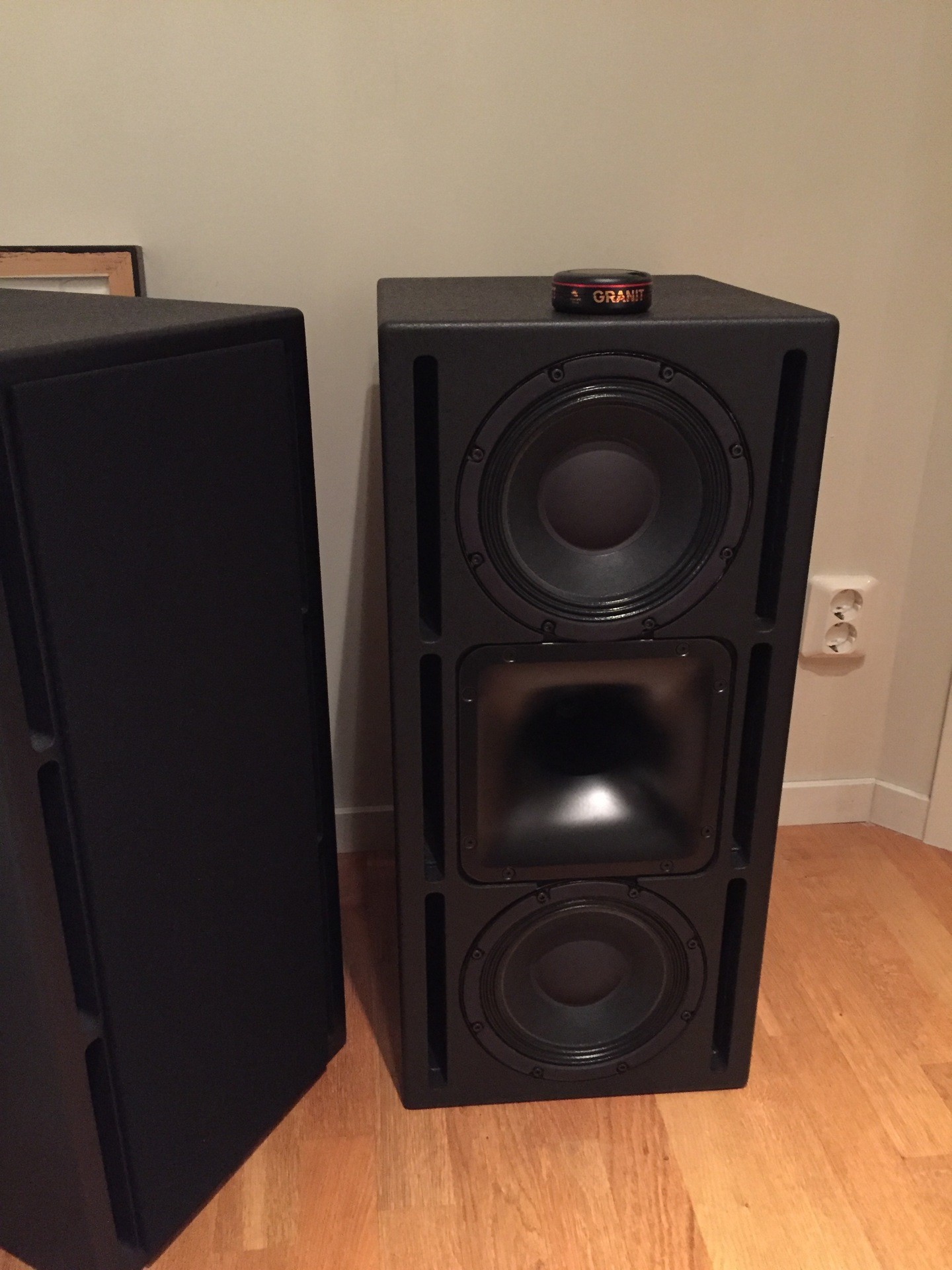

JTR Speakers Noesis 228HT
98db känslighet.
4 ohm.
Matas med 660 watt.
=)

http://jtrspeakers.com/noesis-228ht.html (2018-07-06 14:10:01) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  JTR Noesis 228HT

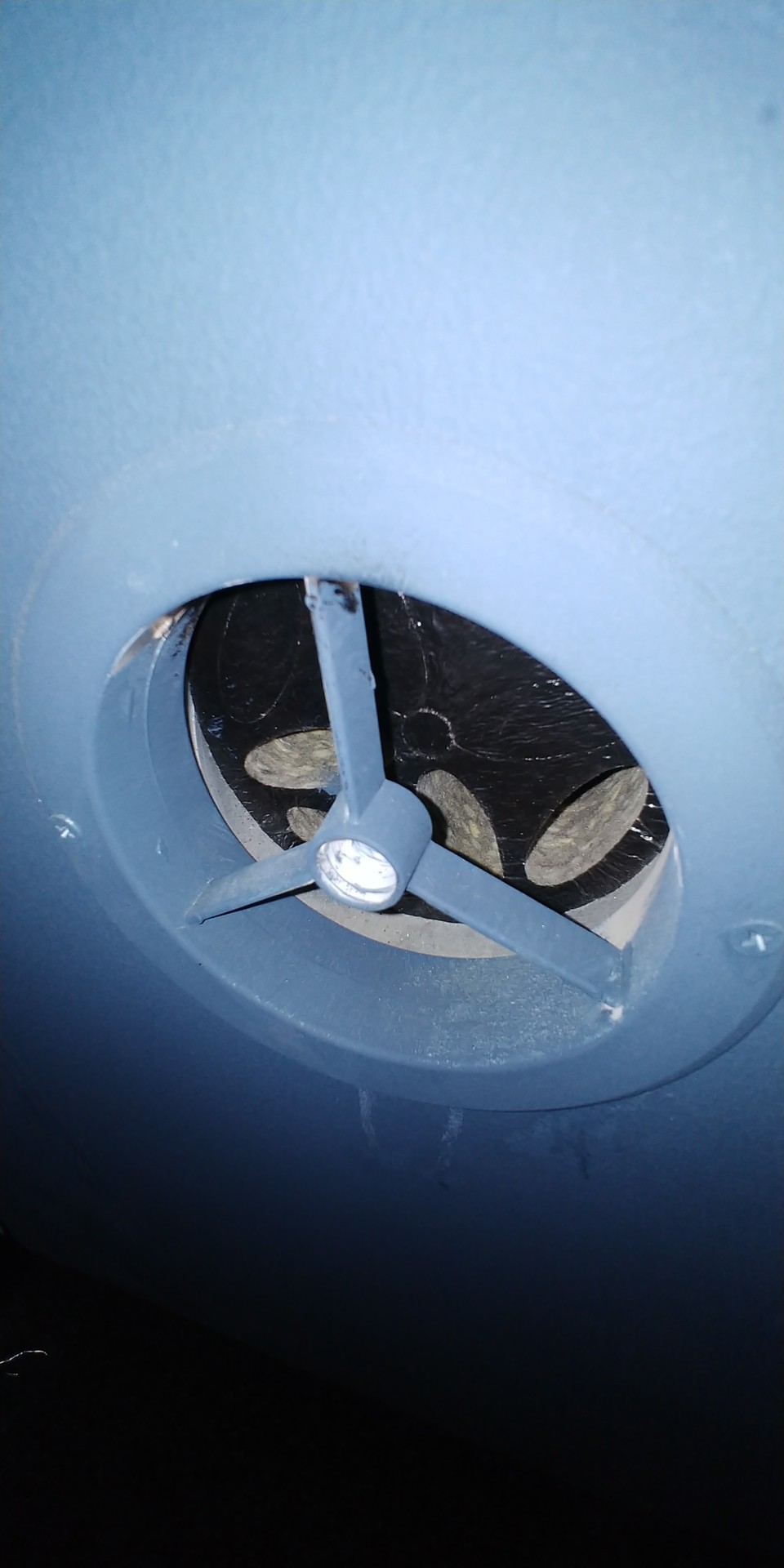

Tilluftsdon
Ett tilluftsdon och två frånluft finns i bion. Jag köpte ljuddämpare två per kanal och tog ut hälften av insatserna. Den andra ljuddämparen bakom denna har insatserna bortplockade på översidan så ljudet verkligen slås sönder. Det hjälper även att hålla högt ljudtryck i rummet. (2018-07-06 14:15:02) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

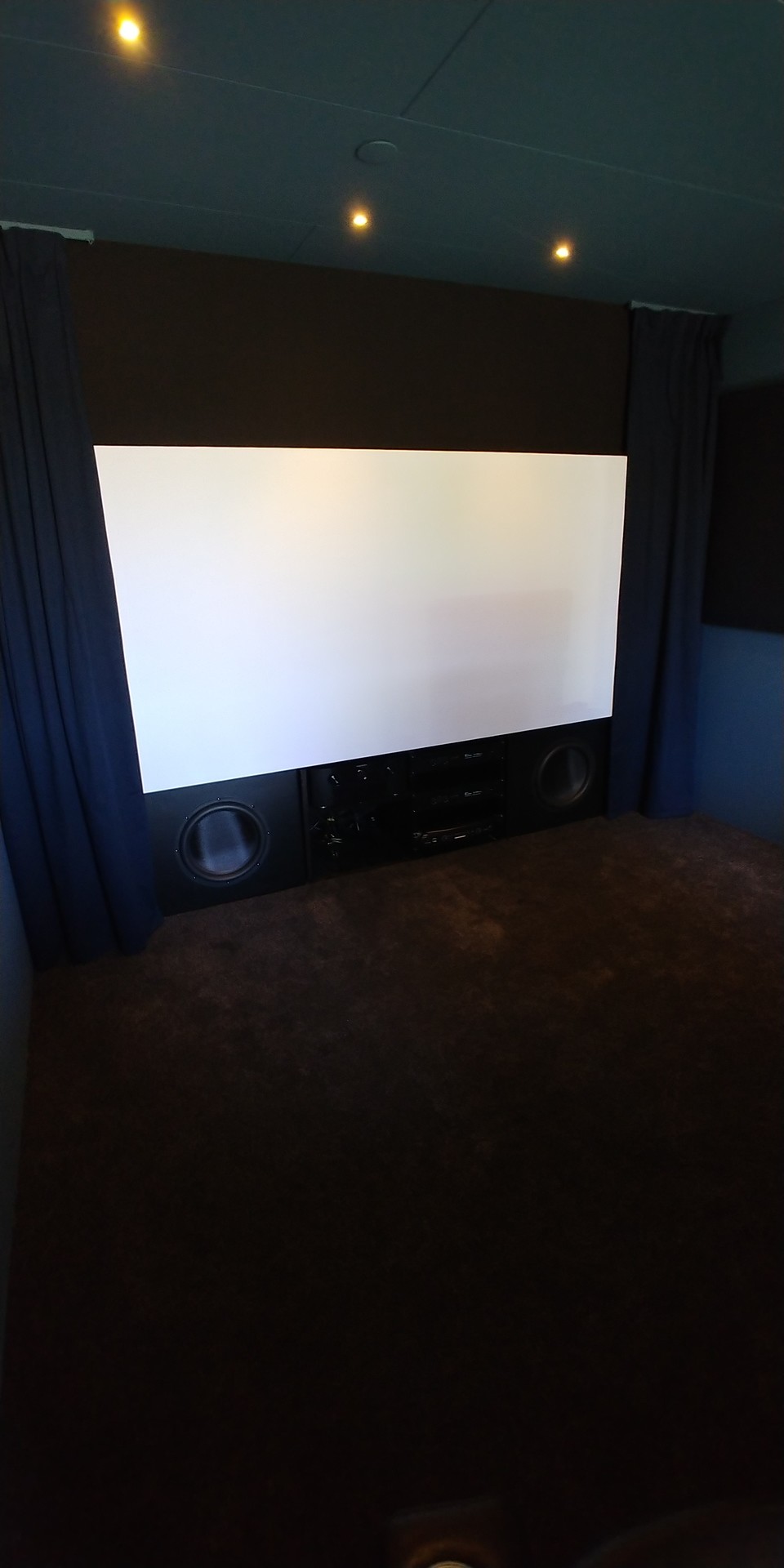

Gardiner
Så här ser det ut när jag maskerar för 16:9. Fungerar alldeles utmärkt och det är stor skillnad i bilddjup mot att inte maskera sidorna på 2.35 duken.
Bilden i widescreen blir 96 tum.
Bilden i cinemascope är 113 tum. (2018-07-06 14:22:30) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Gardiner
Ska fästa en tyngd som gör att den hänger rakt både när jag maskerat och har omaskerat som på bilden. Dukens utbyggnad på 10cm framför baffelväggen gör att gardinen lätt hålls i hörnet. (2018-07-06 14:45:15) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

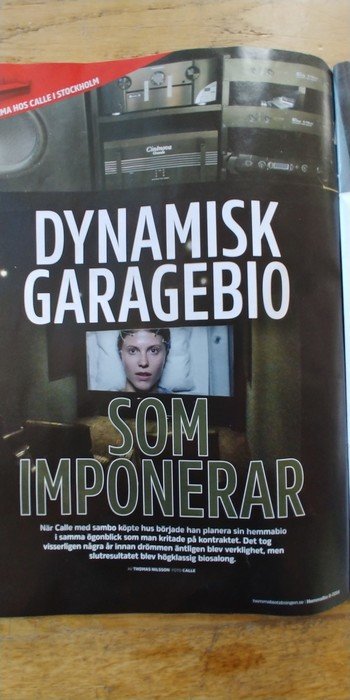

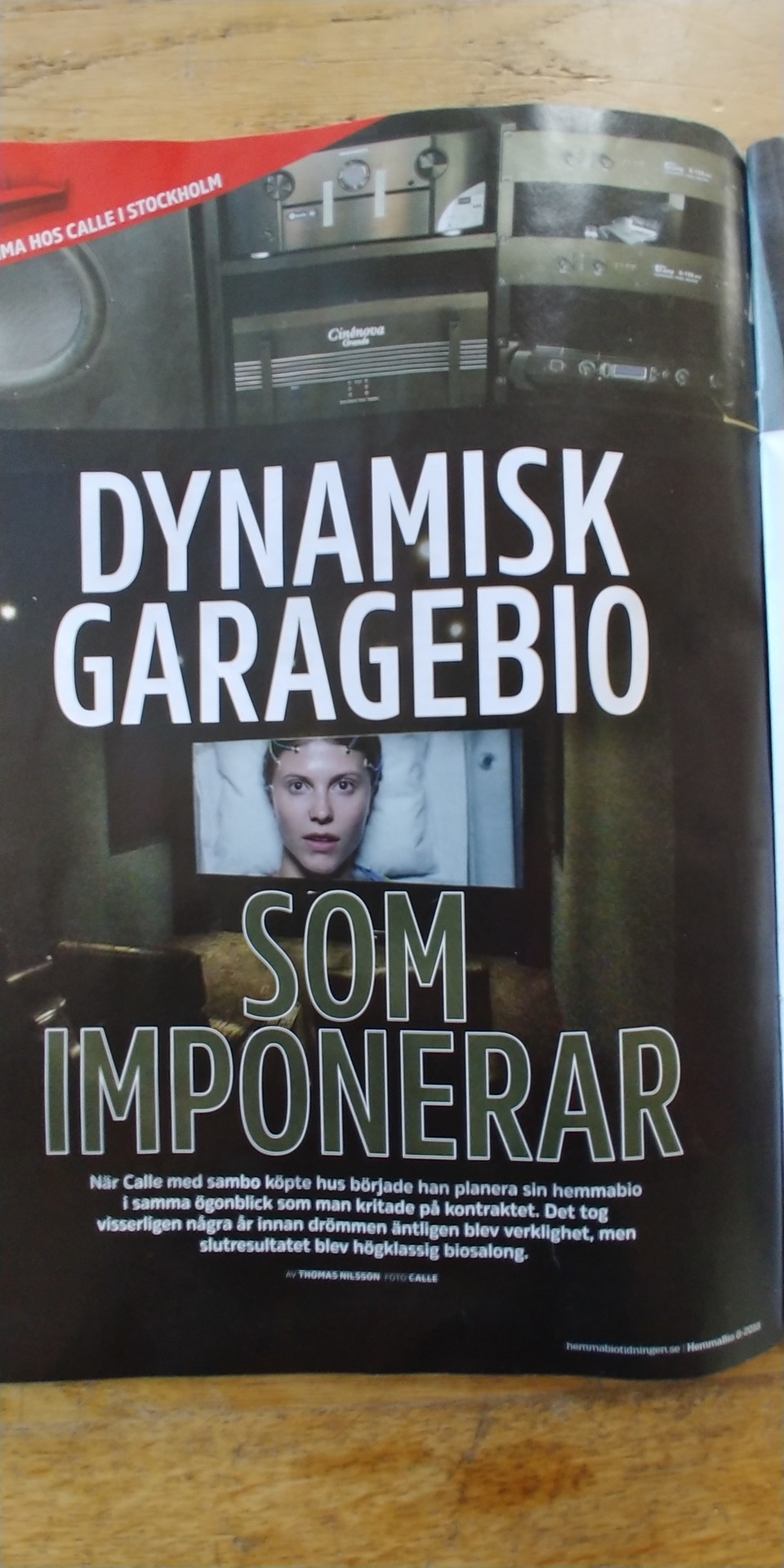

Tidningen Hemmabio nr 8 2018
:):):):):):):):) (2018-09-06 18:00:09) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:



Viktat medelbetyg:  (9.38) (baserat på 7 st)  Visa lista
johan b-lund    2018-09-07 19:25:19
juan    2018-08-09 10:03:54
NippeNyberg    2018-07-07 21:31:12
Erik_N    2018-07-05 21:50:58
TLA    2018-07-05 12:22:16
spackel    2018-07-04 07:52:12
Thomas_S    2018-07-02 20:09:17
Ge betyg
Du måste vara inloggad för att kunna sätta betyg.
Om du vill använda lite fler avancerade alternativ när du svarar, eller om du vill se alla kommentarer så kan du gå till forumtråden för kommentarer på just detta album.
ultron   2018-09-16 15:59:26 Anmäl

Innan jag snörade ihop det jag har så var JTR ett av dom märkena jag tittade på.
Fast med för det priset och utan chans att lyssna så vågade jag inte.


Deras största golvare är en av dom få passiva högtalare som verkligen går ner till 20hz, 3 sådan hade varit något!

Jag har samma surr själv :)


Jag vet. Köpa olyssnat är en risk men för man sin research ordentligt så anser jag att det finns andra faktorer som gör större skillnad för ljudet. Rumsakustik tex. Sen är det knepigt att provlyssna i sin egen baffelvägg utan att bygga om den så jag fick gå på andras omdömen.
johan b-lund   2018-09-08 18:44:30 Anmäl

Tack.  Finns fina trådar på AVSforum att läsa om JTR. Tyvärr är deras surrar på tok för dyra så för klangmatchning blev det JBL med liknande kompressionsdrivenhet.

Innan jag snörade ihop det jag har så var JTR ett av dom märkena jag tittade på.

Fast med för det priset och utan chans att lyssna så vågade jag inte.

Deras största golvare är en av dom få passiva högtalare som verkligen går ner till 20hz, 3 sådan hade varit något!



Jag har samma surr själv :)

ultron   2018-09-08 15:53:30 Anmäl

Det här är ju Helrätt :)
Synd bara att JTR inte är så vanliga på våra breddgrader för har en känsla av att det är riktigt bra grejer!

Tack.  Finns fina trådar på AVSforum att läsa om JTR. Tyvärr är deras surrar på tok för dyra så för klangmatchning blev det JBL med liknande kompressionsdrivenhet.

ultron   2018-09-08 15:48:45 Anmäl

Grattis till reportaget!

Tack!

Hade gärna blivit lite mer klar innan de hörde av sig men sen när blir man klar med en hemmabio? =)

Det var dock väldigt kul att komma med.

johan b-lund   2018-09-07 19:25:09 Anmäl
Det här är ju Helrätt :)
Synd bara att JTR inte är så vanliga på våra breddgrader för har en känsla av att det är riktigt bra grejer!
TLA   2018-09-07 09:59:06 Anmäl
Grattis till reportaget!
ultron   2018-07-08 18:56:05 Anmäl

Finns det någon mer info om hur du kopplat NVIDIA SHIELD TV att fungera som babyvakt?


Ska lägga upp en guide. Många som frågar om just detta.
Kört Dormi Baby monitor men labbar med Babywatcher nu. Svenskutvecklad och gratis.

Superläckert!!!


Tack!!! :)

Riktigt snyggt!!


Tackar!!
ultron   2018-07-08 18:35:20 Anmäl

Fint jobb, kul att se att någon jobbar på bion i sommar... vi är inte många! Har du prov kört ljud och bild ännu, hur mycket påverkar dina tillverkade paneler? Kul att följa.. Peter


Tack Peter. Det är långsmalt så jag försöker jobba med första reflex i första hand. Inga mätningar hittills. Måste lära mig REW och grotta i både försteg och Inuke också. Takpaneler är nästa projekt. Därefter ska jag mäta och börja jobba med problemfrekvenser.
ultron   2018-07-08 18:26:45 Anmäl

nice men vi får hoppas du inte råkar ut för red ring of death på NU6000 steget bara för din garanti har justr blivit uipphävd när du nu lackat det och haft isär det men blev inte alls fel. länkar ett problem med steget https://www.youtube.com/watch?v=9vzcy873jus

och det finns fler har dock 4st sådanna steg skälv men användt dom rätt sparsamt inget steg jag skulle vilja ha och använda under turnerbruk


Jag har vänt fläktarna till utblås. Det hämtar också bra kylning från den svala betongplattan. Har sett folk som kör med laptop coolers också. Inga problem hittills men kör det aldrig ihållande under längre perioder. Dessutom har jag limiter på 1300 w inställd. Ska fortsätta labba med kurvor senare.
NippeNyberg   2018-07-07 21:31:41 Anmäl
Riktigt snyggt!!
