Då var det dags för nästa bygge. Har just nu planer på att bygga en LP-spelare, har en del idéer på hur jag ska bygga, men ska väl testas lite. Till att börja med blev det i alla fall ett RIAA-steg. Steget är ej egenkonstruerat utan framtaget av ljudtekniska sällskapet, och senare omritat av en i föreningen. Jag tillsammans med en klasspolare, Silvertejp här på forumet satte oss och lödde ihop korten. Fick byta kategori till övrig elektronik, hittade ingen kategori att…   Läs hela
Produkter i albumet:
Bilder i detta album Växla till minatyrbilder
Ovanifrån
Sådär, slut på ex-jobbet nu, även om det blivit fortsatt jobb där, i alla fall fått tid att rendera om denna bild, även gjort om armen lite, inte helt gett upp första förslaget, men tror den kommer gå för tungt i sidled som den är konstruerad, denna borde hålla sig paralelle med spåret hela vägen, dock förflyttar den sig något i djupled, kanske kan ställa till problem, får forska vidare i det. (2008-06-28 23:53:41) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Nuvarande
Har inte hänt jättemycket det senaste, men hunnit infrskaffa det mesta materialet, skaffet en ordentlig aluminiumaxel att ha i mitten, ska bearbetas när det finns tid och tillgång till svarv. även skaffat motor och fått igång, kan dock behöva bytas, lite orolig för vibrationerna i en stegmotor, planerat om lite med, som synes är motorn vänd jämfört med tidigare, detta för att den blev för hög, kommer ju drivas med 90grader vriden rem till lagrade pinnen rakt in från motorn, sen kommer det gå en rem mellan denna pinne och motsvarande pinne på andra sidan. detta för att inte få belastningar i sidled.
Även skaffat bottenplatta, blev 4mm aluminium även radialkullager införskaffat blev ett SKF.
Vad som saknas nu är framförallt resten av lagren som behövs. (2008-06-28 17:20:34) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Skivspelaren
Sådär, har nu börjat lite smått på skivspelaren, eller i alla fall cadat upp den.
Skulle göra en muntlig presentation i skolan om valfritt ämne, hade idétorka som vanligt, så fick bli om detta "projekt"
Även börjat införskaffa lite delar nu. (2008-03-07 21:23:09) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

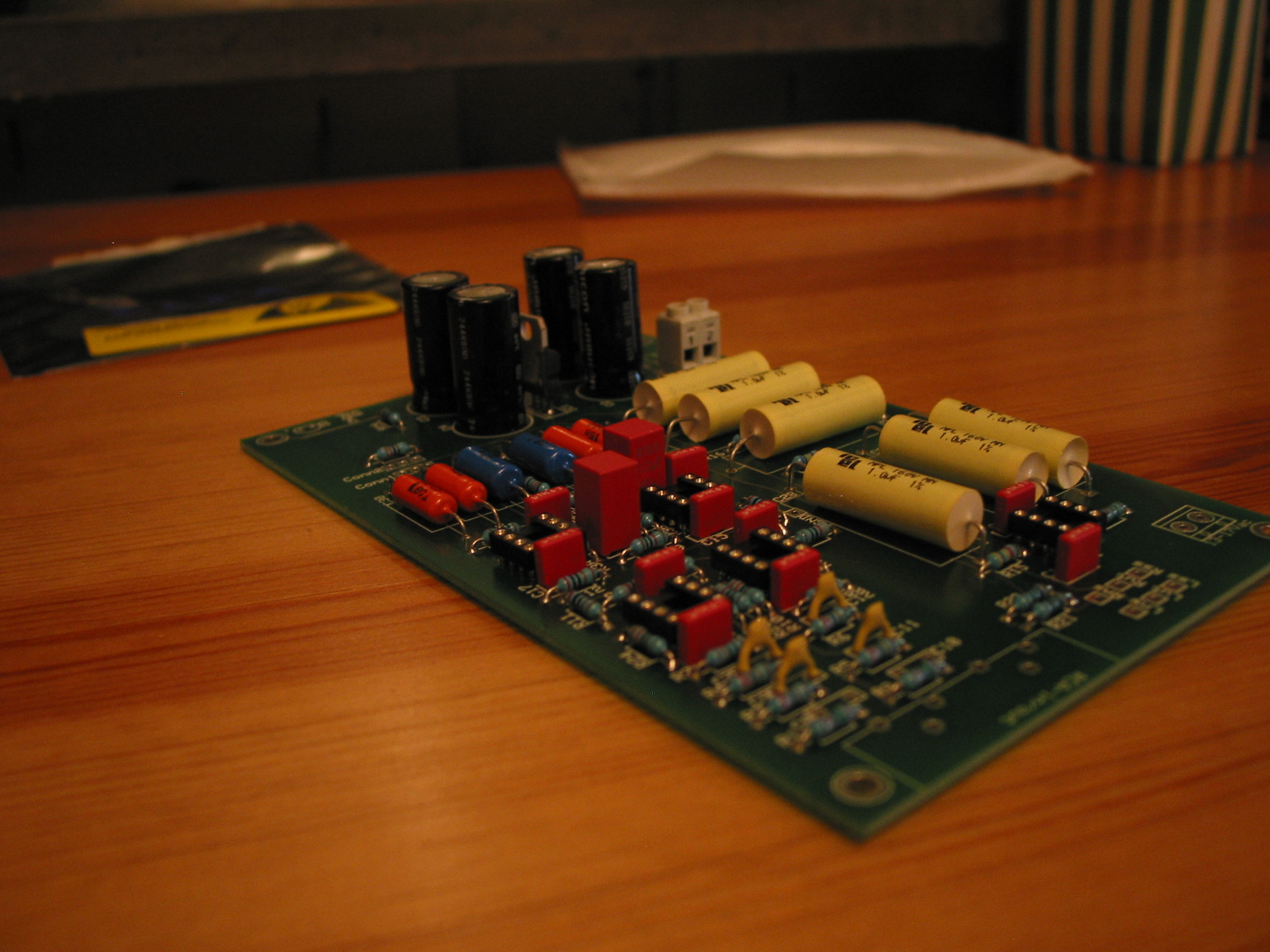

Översiktsbild
Till höger sitte subsonicfiltret och till vänster sitter själva RIAA-förstärkaren, de små röda kondensatorerna är avkopplingskondensatorer för varje operationsförstärkare.
Lite info om komponenter bygge m.m. finns här: http://www.naqref.com/pdf/Komponentlista_LTS-RIAA_07.pdf (2008-02-18 18:56:12) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Översikt
Som synes saknas kontakten med RCA in och utgångar, detta pga. att stärkaren kommer sitta direkt monterad i spelaren känns det mer praktiskt att använda kablar direkt från picupen till förstärkaren, sen bara kontakter på utgången från spelaren. (2008-02-18 19:00:01) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

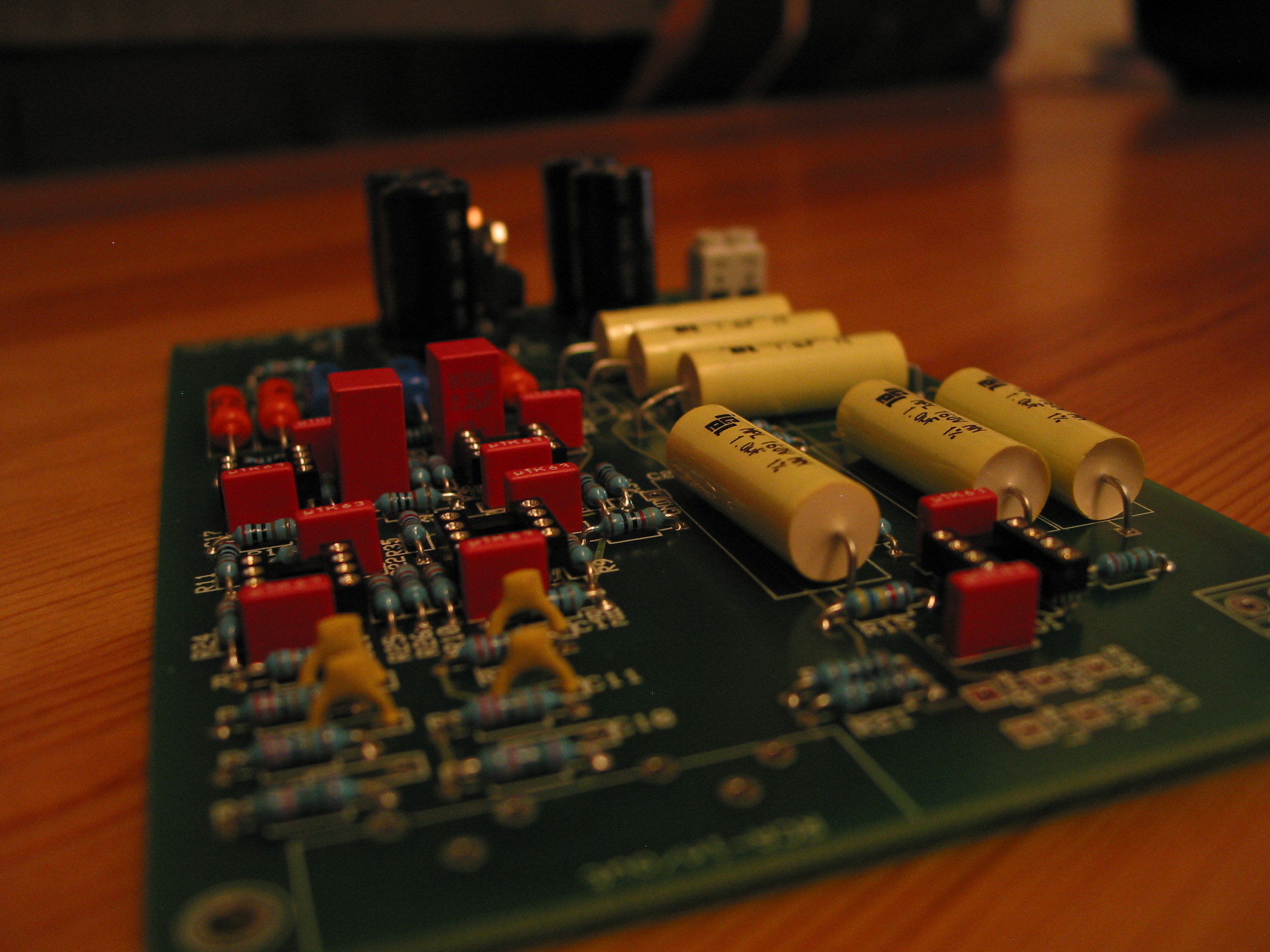

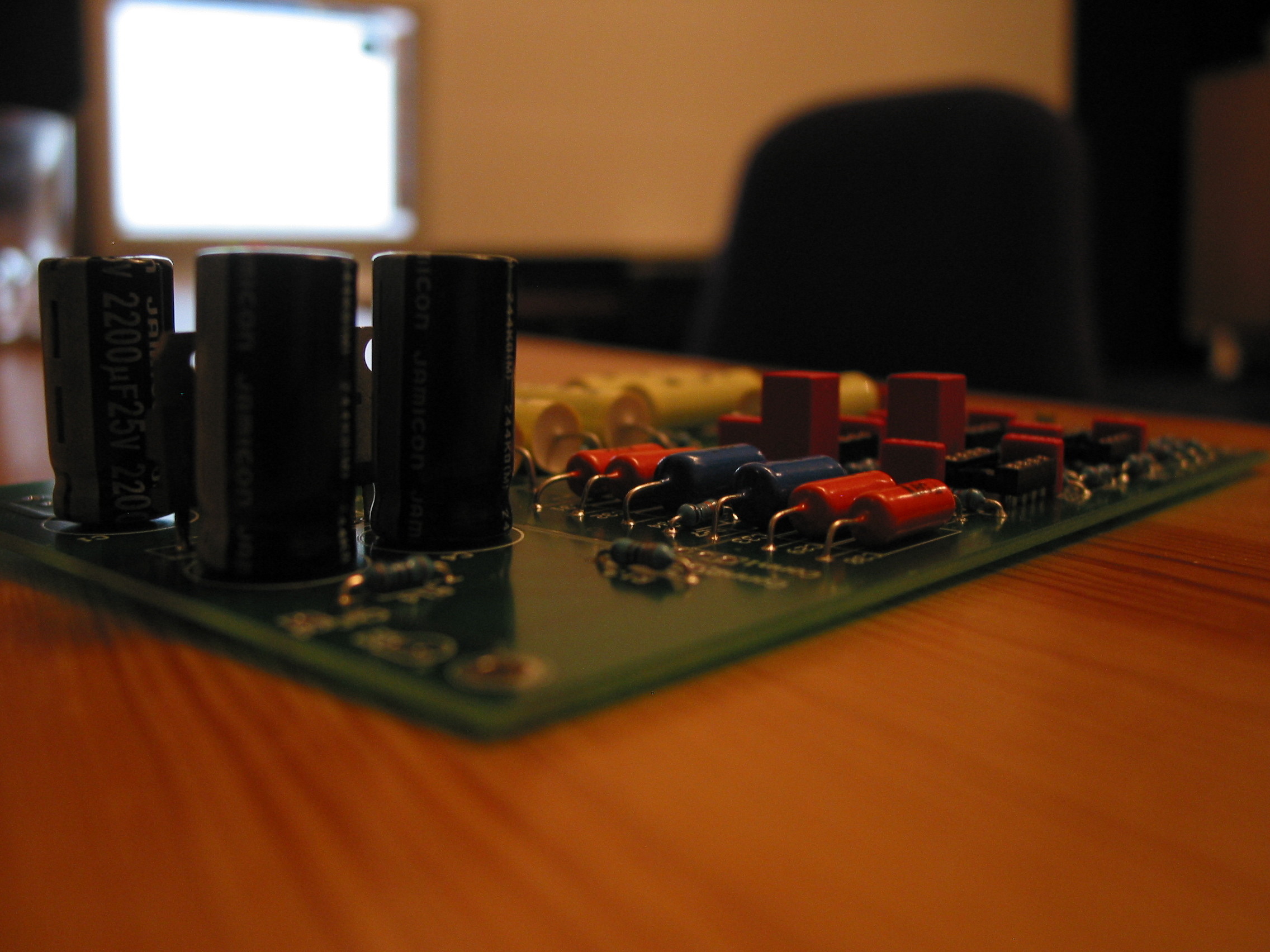

Ingångsstegeet
En bild på ingångssteget och ett gäng färgglada, dyra kondensatorer. Säljs inte längre på Elfa men gick änd få tag på. (2008-02-18 19:04:07) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

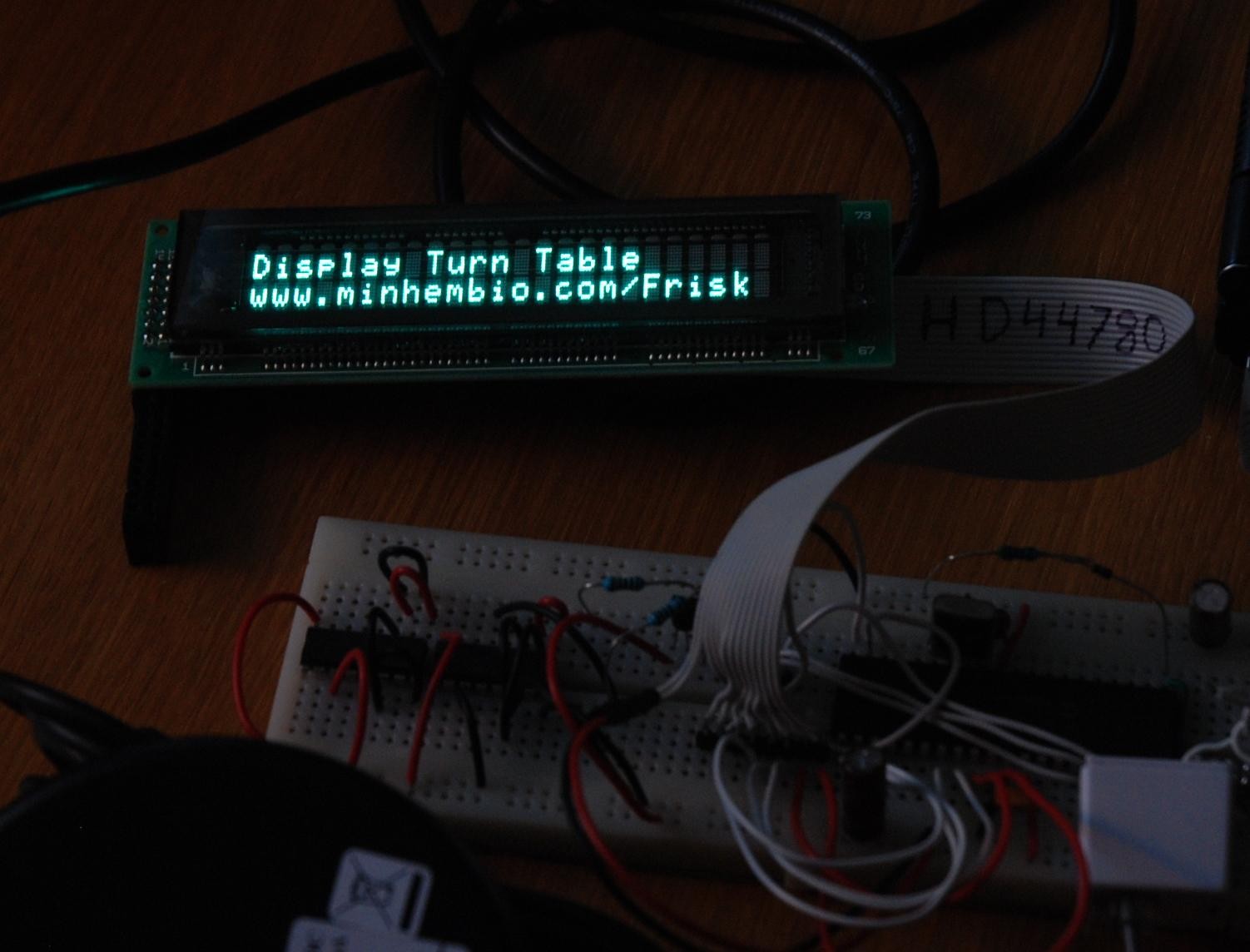

En display till projektet
Sådär, råkade spontanköpa denna display för ett tag sen, mest för den var relativt billig, och för att VFD alltid är kul.
Tog dock ett bra tag å komma på vad man ska ha en display till på en vinylspelare, men kommit på några användningsområden nu, dels kan man ju ställa och visa varvtal på den, även motorström, dessutom kan ju RIAAt skötas via denna, då det kommer bli inbyggt i lådan, på/av Subsonic och sånna inställningar. slipper man helt brytare och annat på fronten. (2008-06-29 15:50:39) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

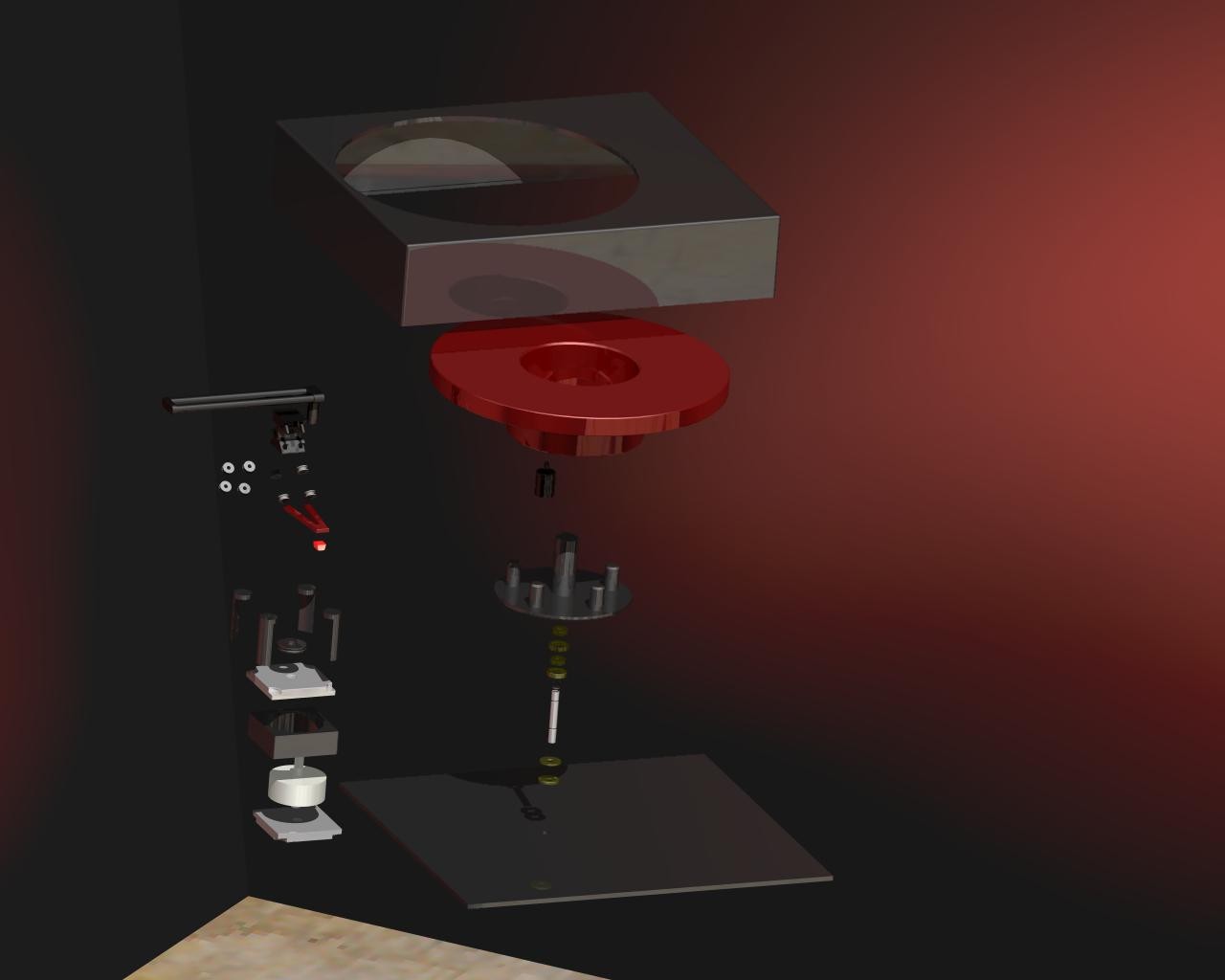

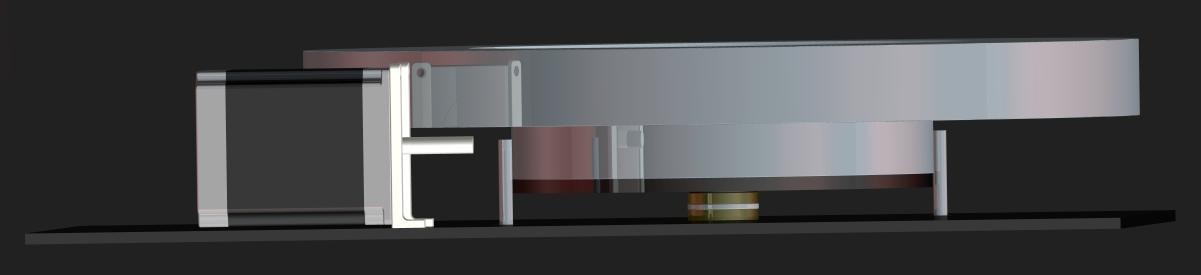

Sprängskiss på det hela.
Någon som kan gissa vad skivtallriken kommer vara gjord av? (2008-03-07 21:26:34) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

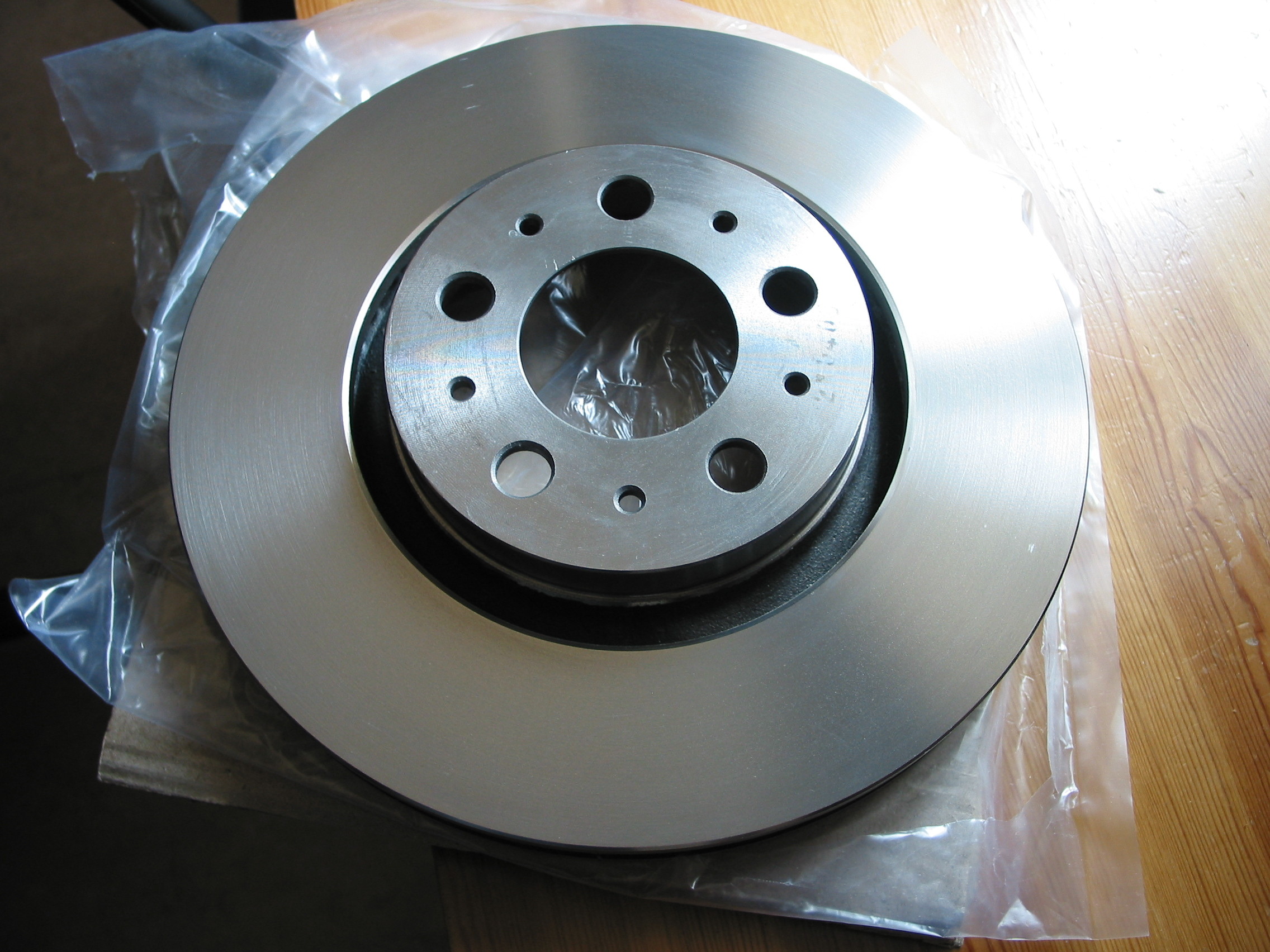

"Skivtallriken"
Var detta jag frågade efter i föregående bild, vad skivtallriken skulle vara gjord av, men gick självklart tolka min fråga som asimov66 gjorde.
Funderade länge på vad som var runt, balancerat, hål i mitten och tungt, kom till slut fram till att en bromsskiva var vad jag sökte, 12" och väger gissningsvis runt 10kg.
Biltema orginal, som det stod på förpackningen, altså ingen piratbiltema här inte ;) (2008-03-09 23:20:15) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

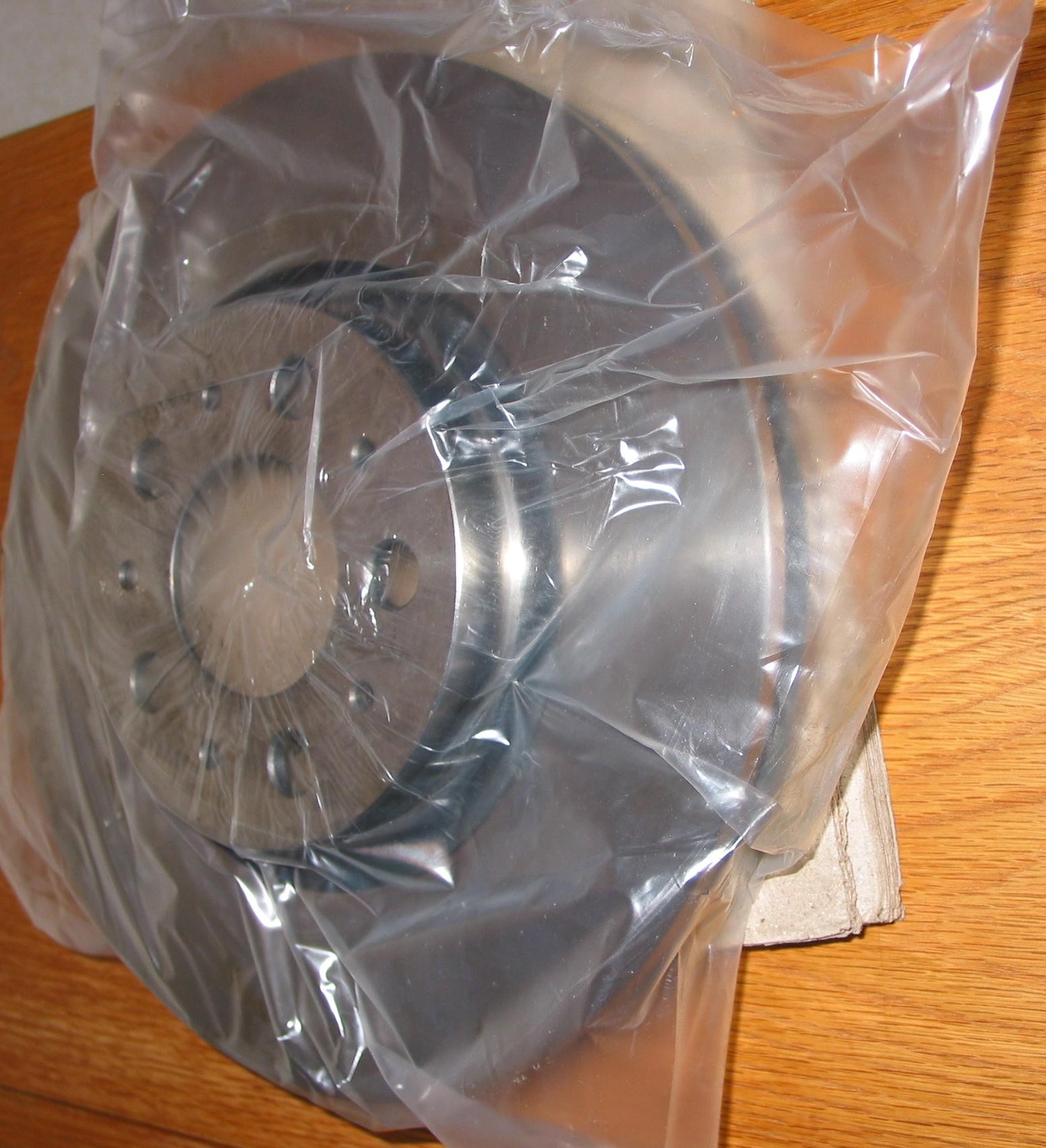

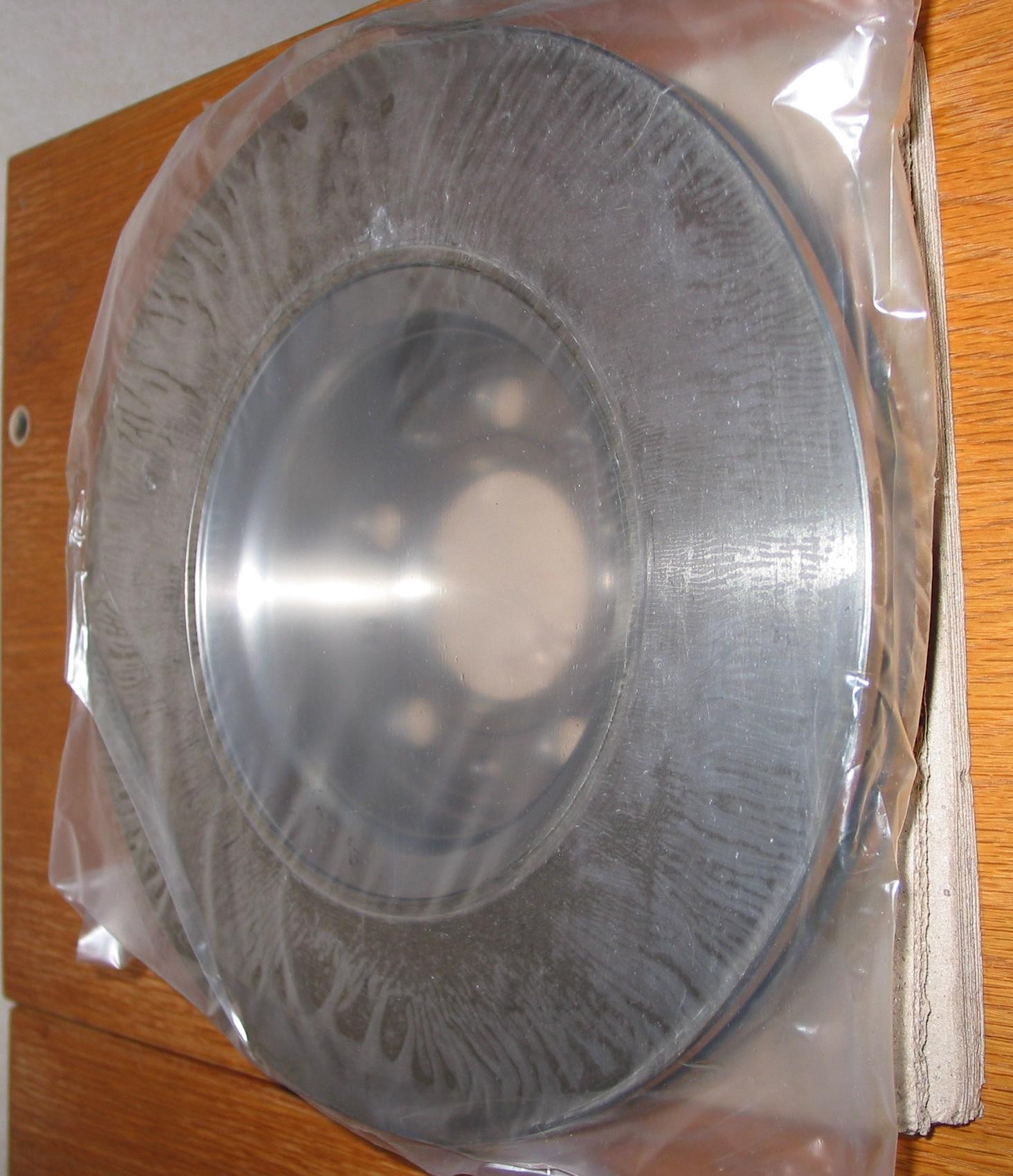

Andra sidan.
Ligger tyvärr fortfarande kvar i plasten, men känner att den kommer börja rosta så fort jag plockar ur den, så blir att torka av den direkt när den är urplockad och måla med någon skyddande primer.
Dock tenta på onsdag och går ut på ex-jobb veckan efter det, så får se när allt hinns med.
Självklart är även CAD-modellen omgjord efter riktiga skivan, dock inte renderad så kommer biler senare. (2008-03-09 23:24:18) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

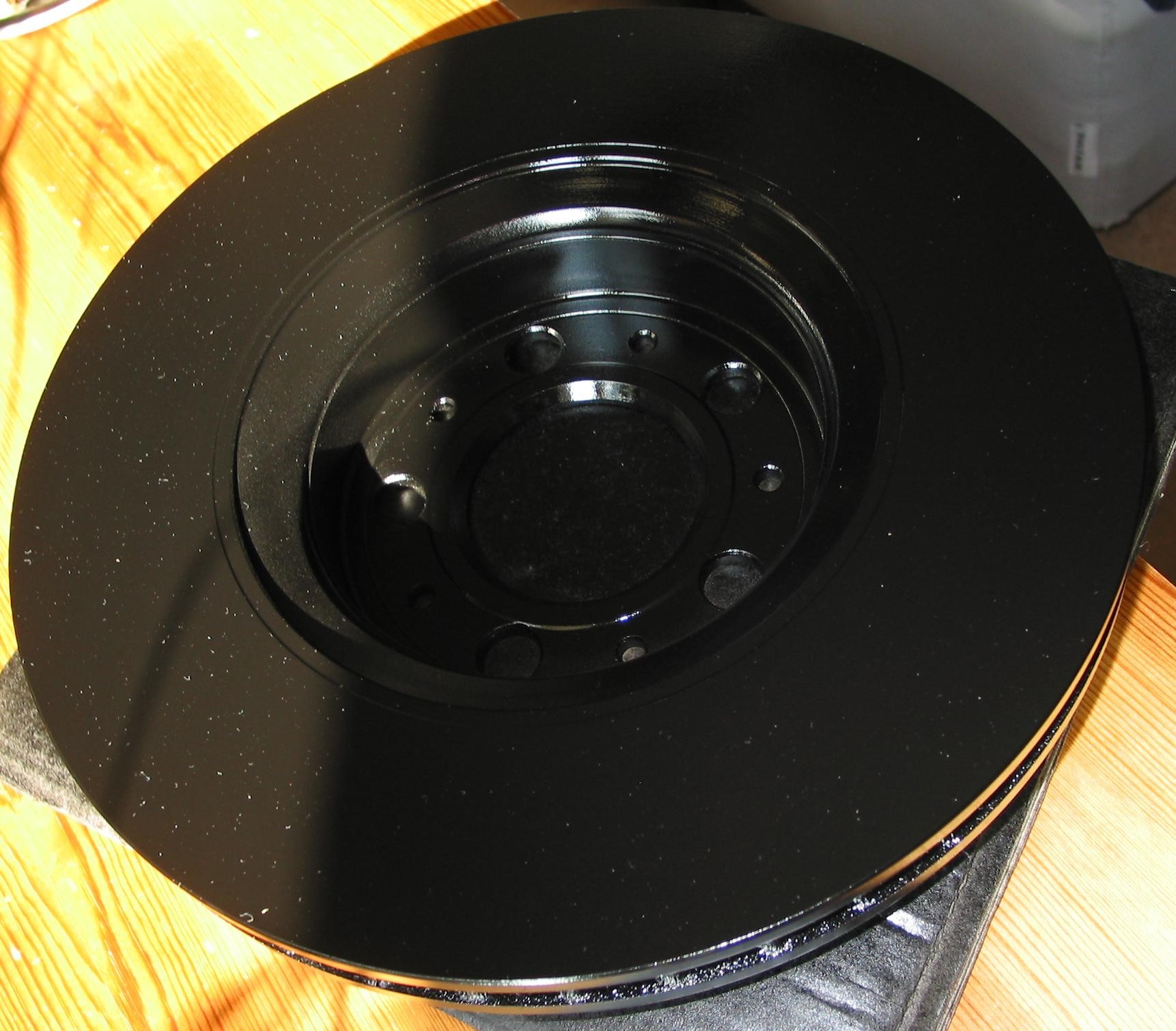

Plast och olja borta
Sådär, äntligen börjat hända något mer, vart och köpt aceton och primer idag, precis tvättat sidan som syns på bilden. (2008-04-04 14:52:15) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Även andra sidan
Där var även andra sidan tvättad och dessutom målad. Som tur var var det snabbtorkande färg så var i stort sett bara måla, ta in, vända, tvätta andra sidanoch gå ut och måla igen. Detta är som sagt bara primer så troligtvis kommer skivan målas i annan färg senare, men hoppas i alla fall på att den inte rostat tills dess. (2008-04-04 14:55:57) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

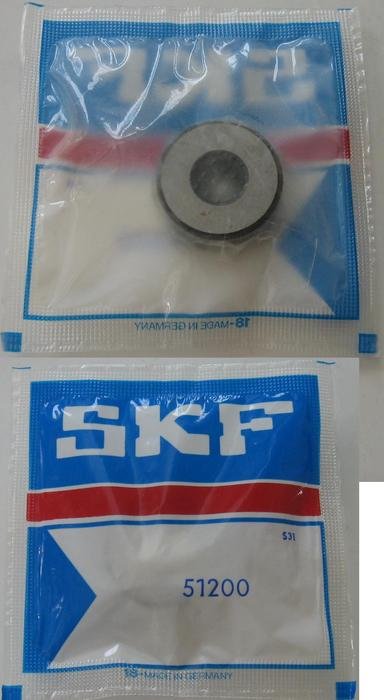

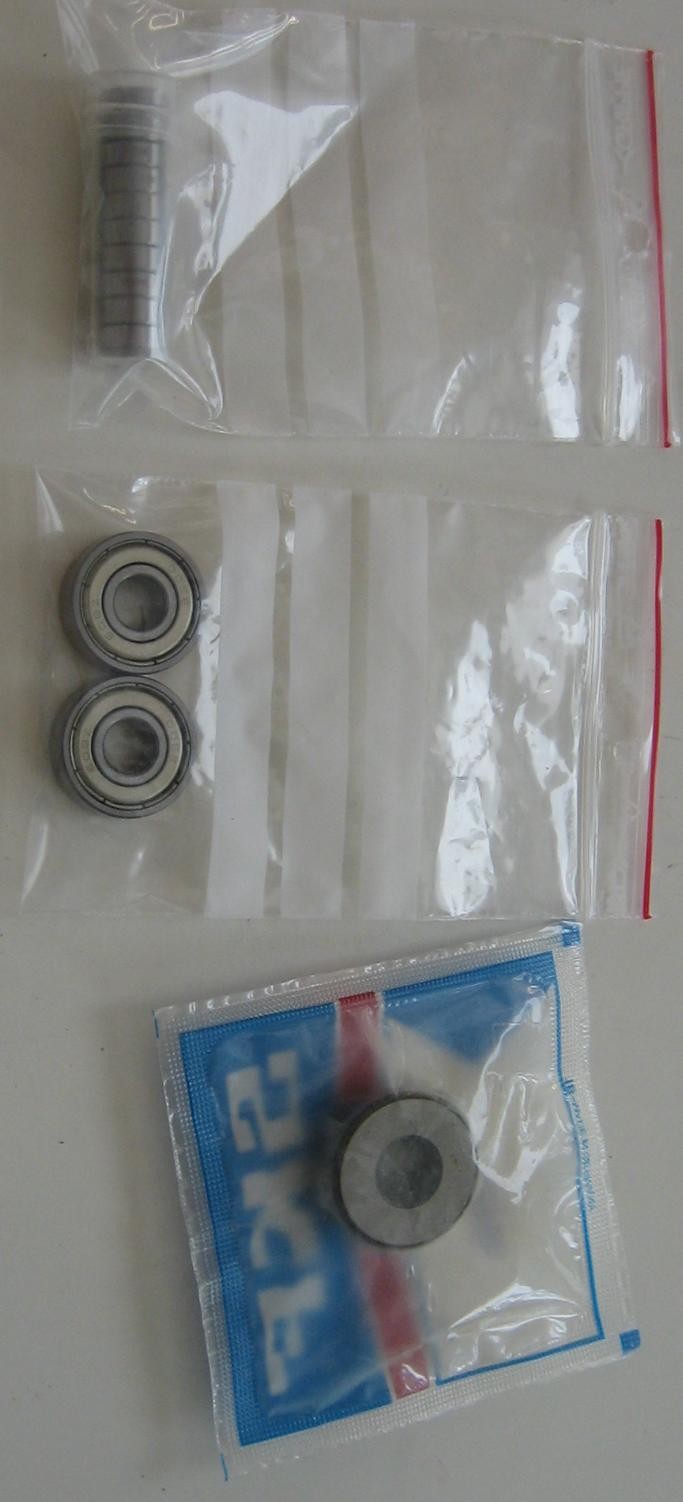

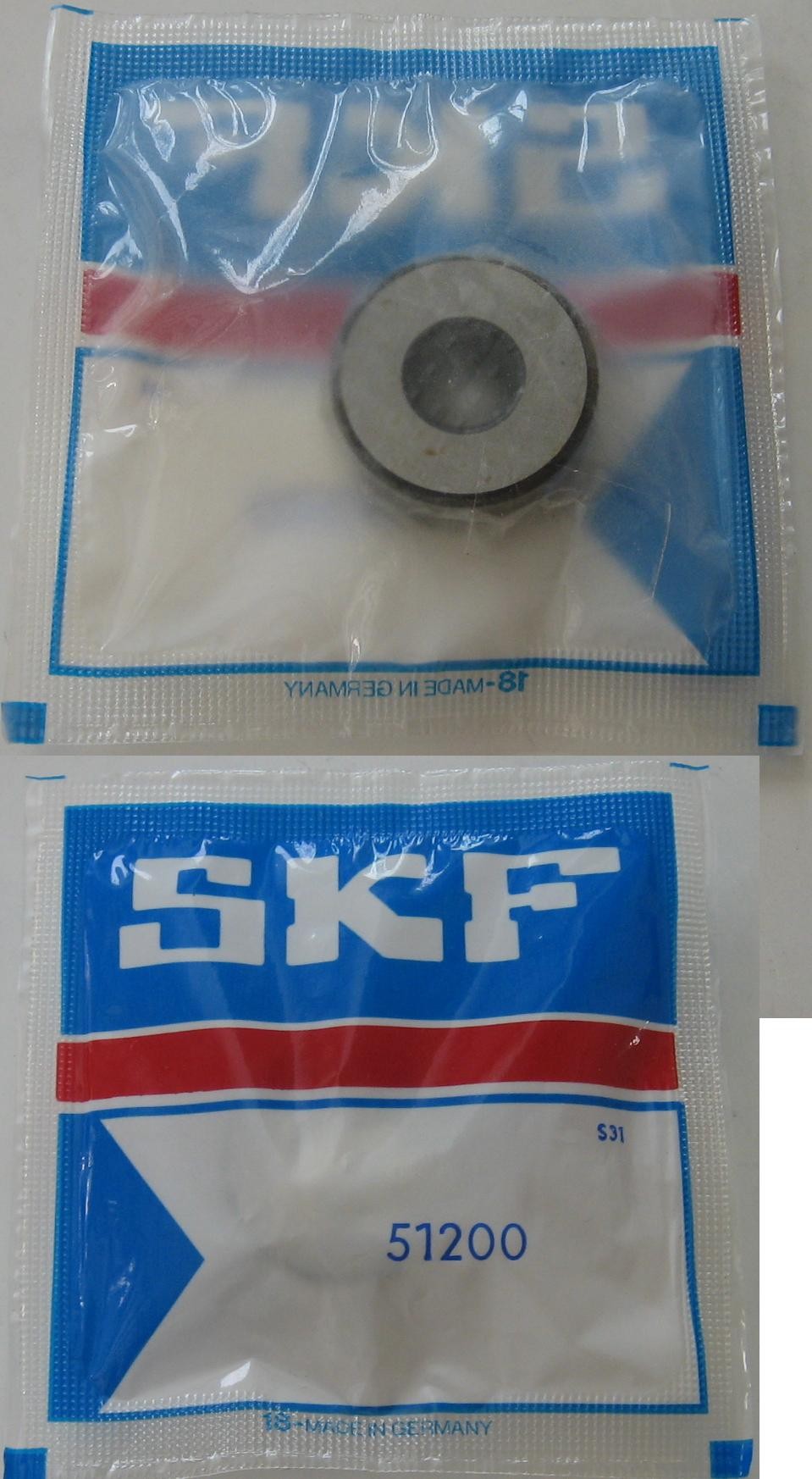

Kullage
fram och baksida av axialkulagret som håller upp vikten på tallriken, kvalitativt och dyrt, dock lite orolig för vibrationer i detta, vilka skulle kunna skapa oljud vid uppspelning, men återstår att se. (2008-07-20 19:16:10) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

De lager som såhär långt ingår i spelaren
700kr lager.. Får väl hoppas på att de duger. (2008-07-20 19:19:13) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

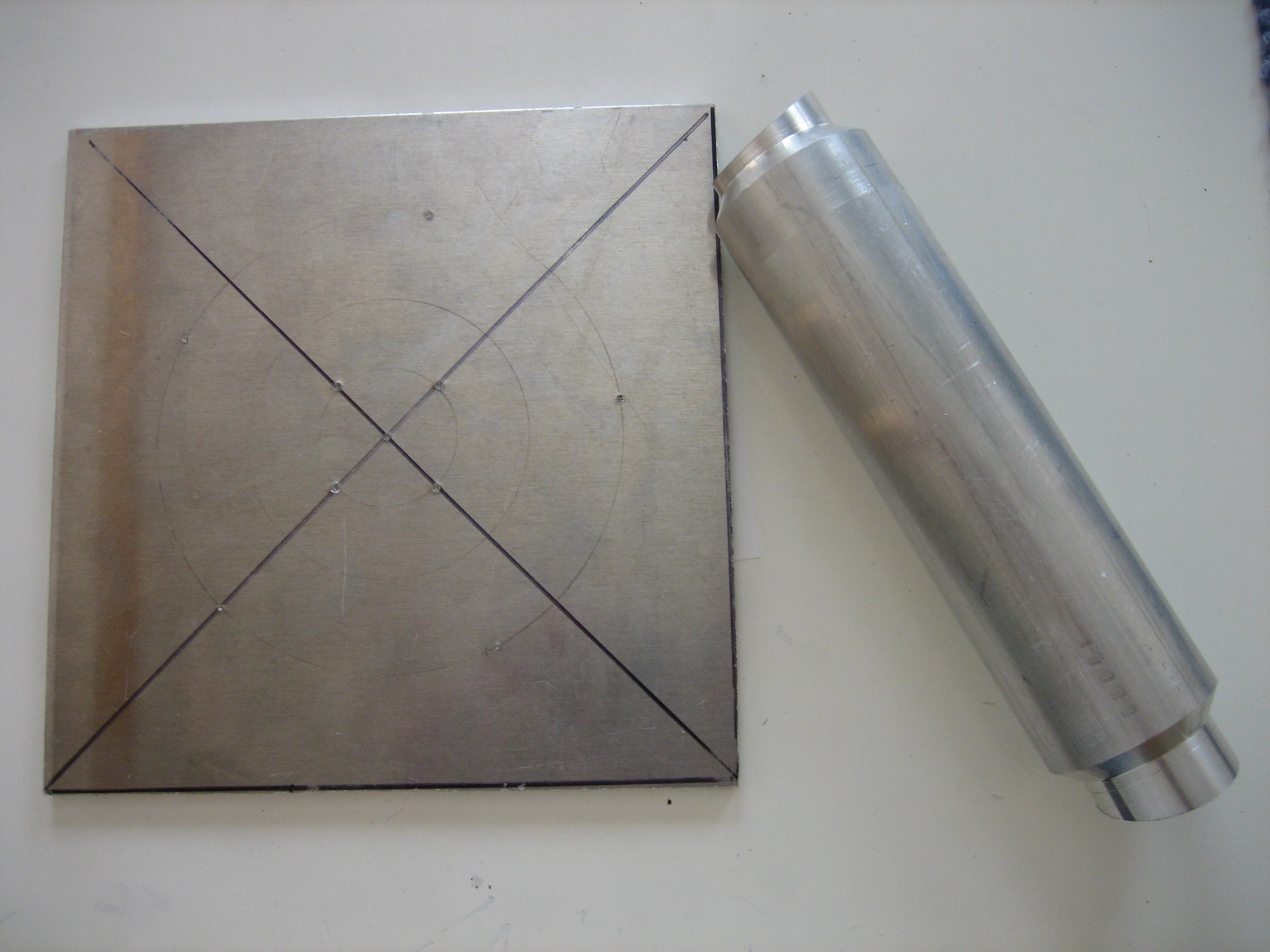

Roterande kvadrat
Detta är de delar sjäva upphängningen kommer bestå av, plåten skall skruvas i cylindern och därefter svarvas rund. Därefter skall "tallriken" (bromsskivan) monteras på detta, de 2 stora radiallagren och axaillagret kommer hålla denna konstruktion uppe. (2008-07-20 19:21:24) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

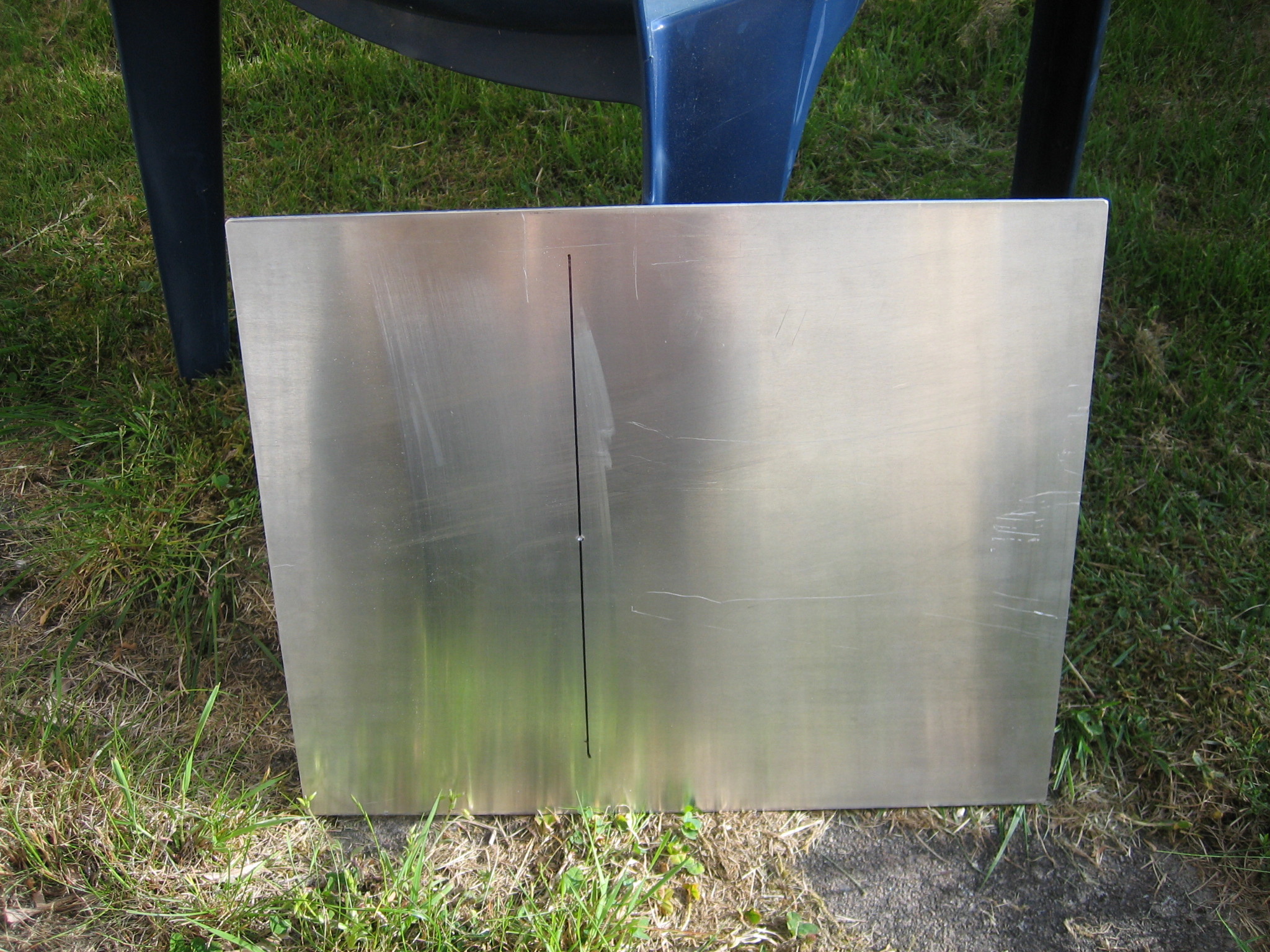

En bottenplatta
4mm aluminium med marking för "centrum" där tallriken kommer sitta. (2008-07-20 19:11:58) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

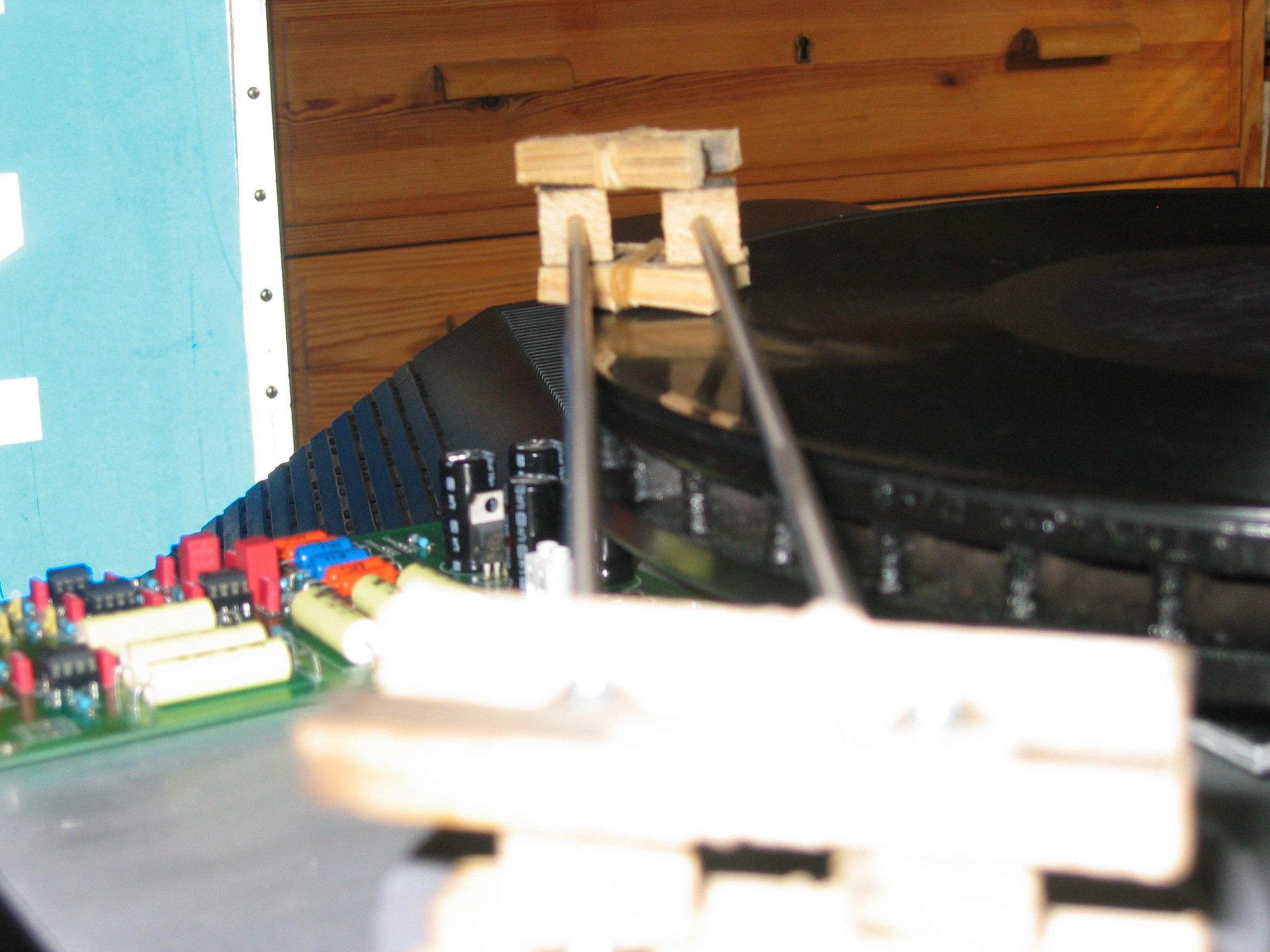

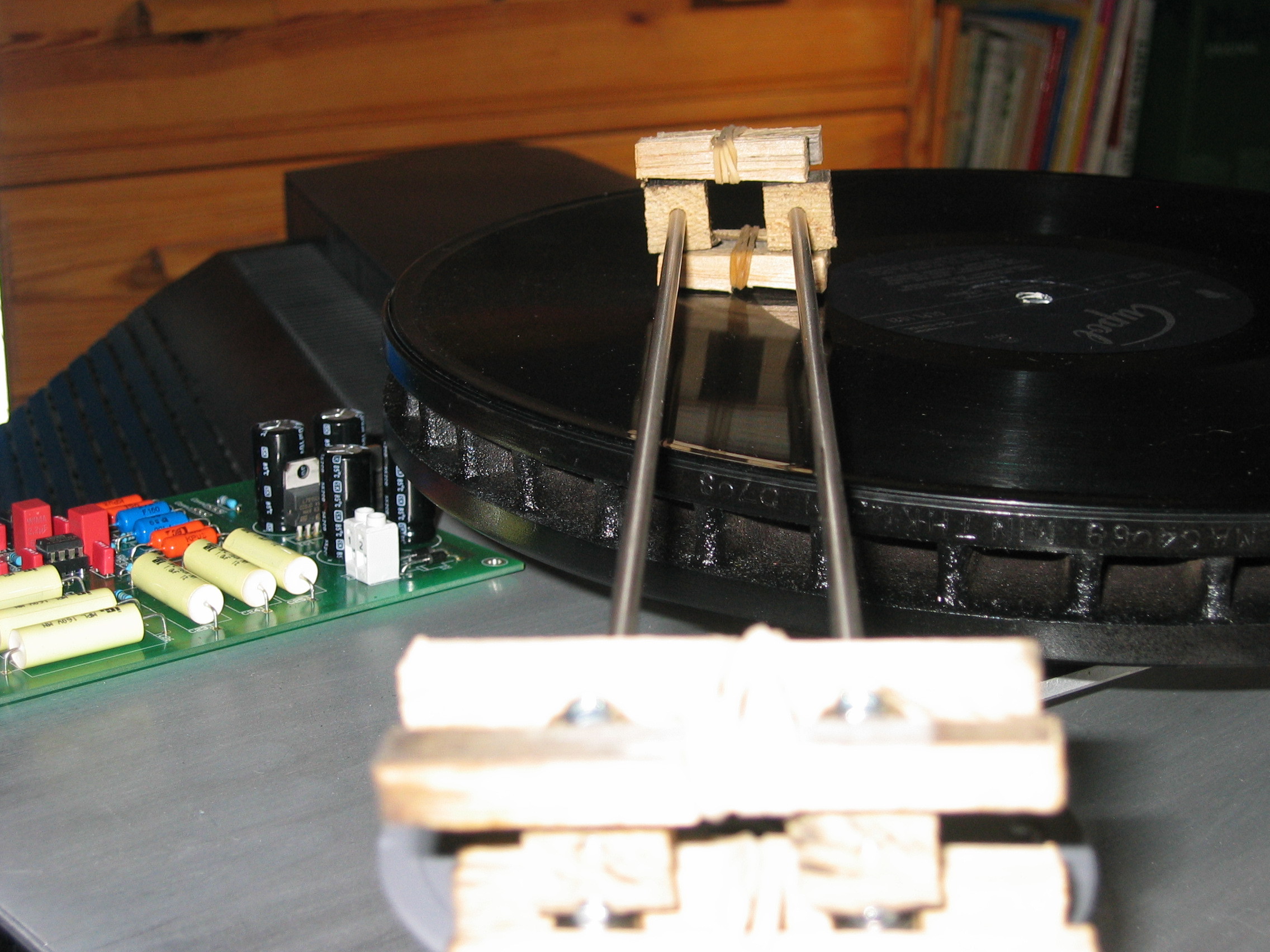

slutgiltiga lösningen av armen.
Som synes ligger "yttersidan" där nålen kommer sitta ganska parallellt med skivspåren.
Nejdå, kommer så klart uppdateras, gjorde bara en snabb moddel för att lätt kunna avgöra avstånden mellan stängerna i inner och ytterkant.
Vad som är skarpa versioner är väl dock stänger och lager. Även om jag funderar på aluminiumstänger istället, titan nu, men upplevs som något tungt, men kan bero på allt trä. (2008-07-20 19:24:34) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Yttersta spåret
Som synes är armen ganska parallell med spåren även här. (2008-07-20 19:30:16) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

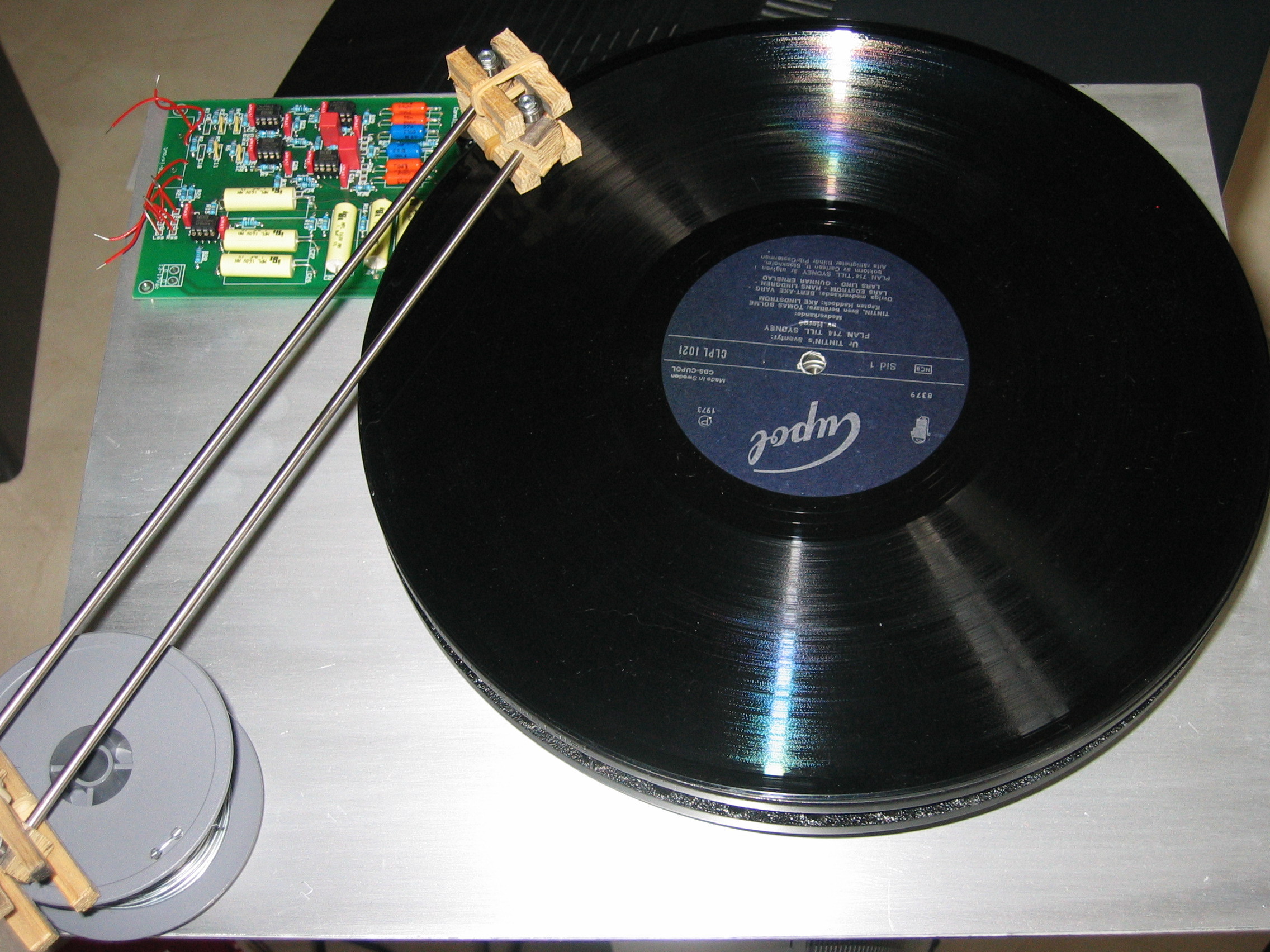

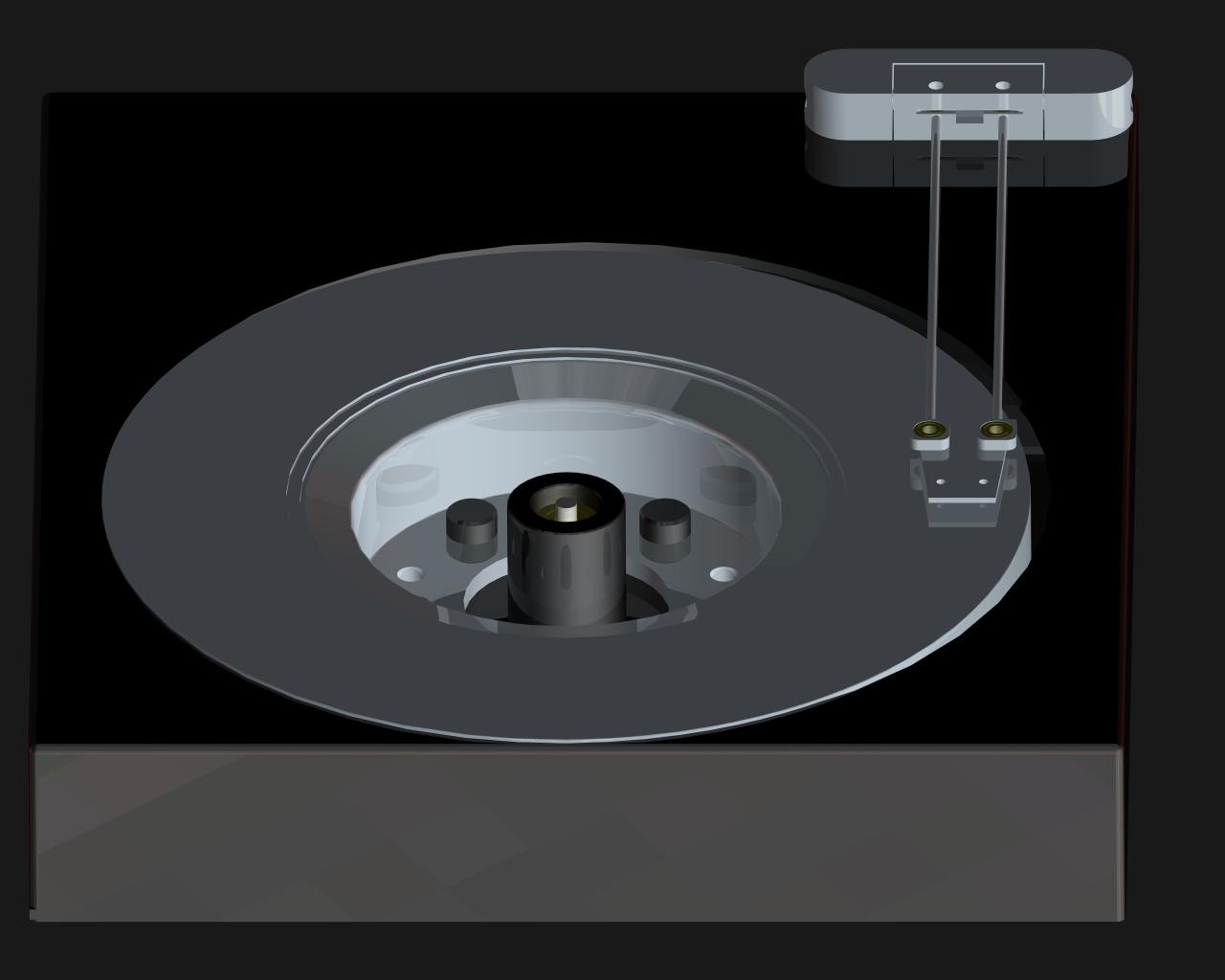

Vy ovanifrån
En vy ovanifrån på allting.
Observera den fina skivan, ingen standard 120g/m^2 det här utan snarare specialutgåva på gissningsivs 80-100g/m^2
Här syns även att bottenplattan utsatts för en första behandling. (2008-07-20 19:32:38) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2008-07-20 19:43:27) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2009-02-01 14:57:58)

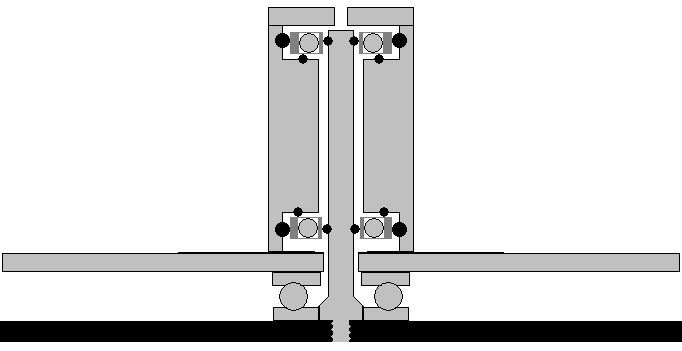

Oringar
Alla svarta prickar är O-ringar för att minska eventuella vibrationer från lagren
Radialkullager
Mellan själva kroppen på upphängningen och stabiliseringspinnen sitter radialkullager för att hålla tallriken vågrät
Urfasning
Urfasning för att centrera bromsskivan på upphängningen
Axialkullager
Radialkullager för att hålla vikten uppe för den ganska tunga skivan. Centrerat av styrpinnen, därav styrpinnen är tjockare nedtill.
Produkter på bilden:

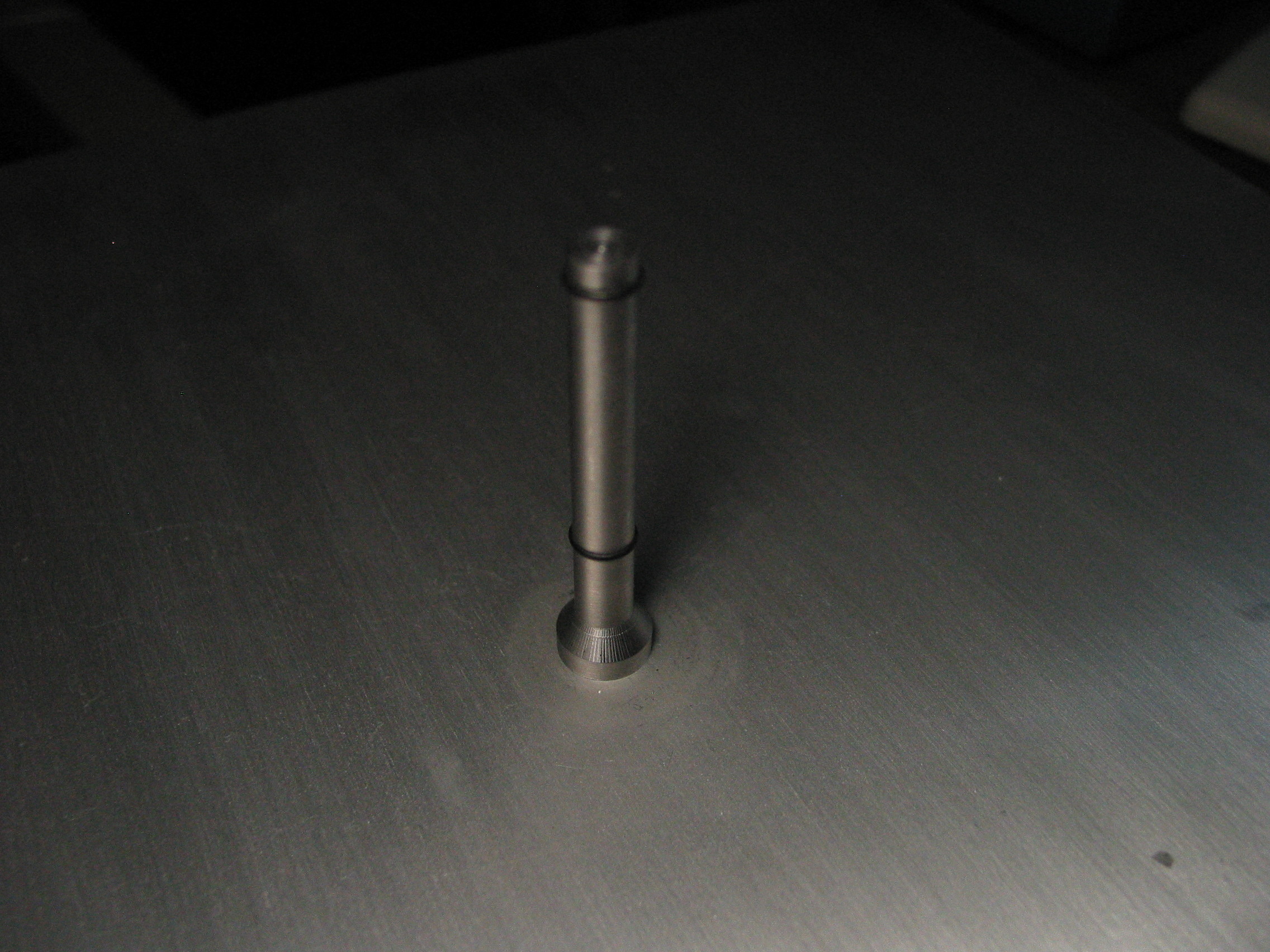

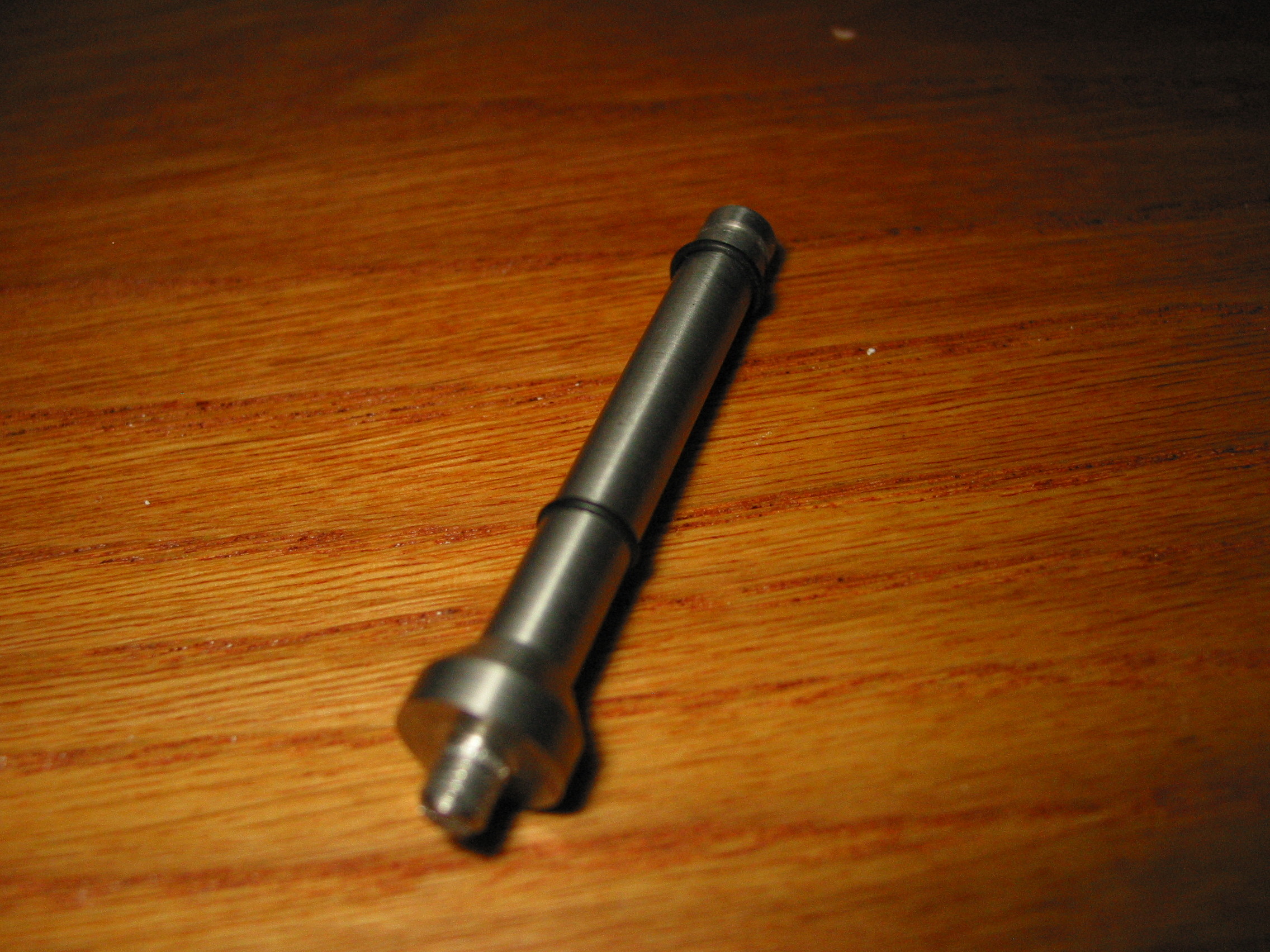

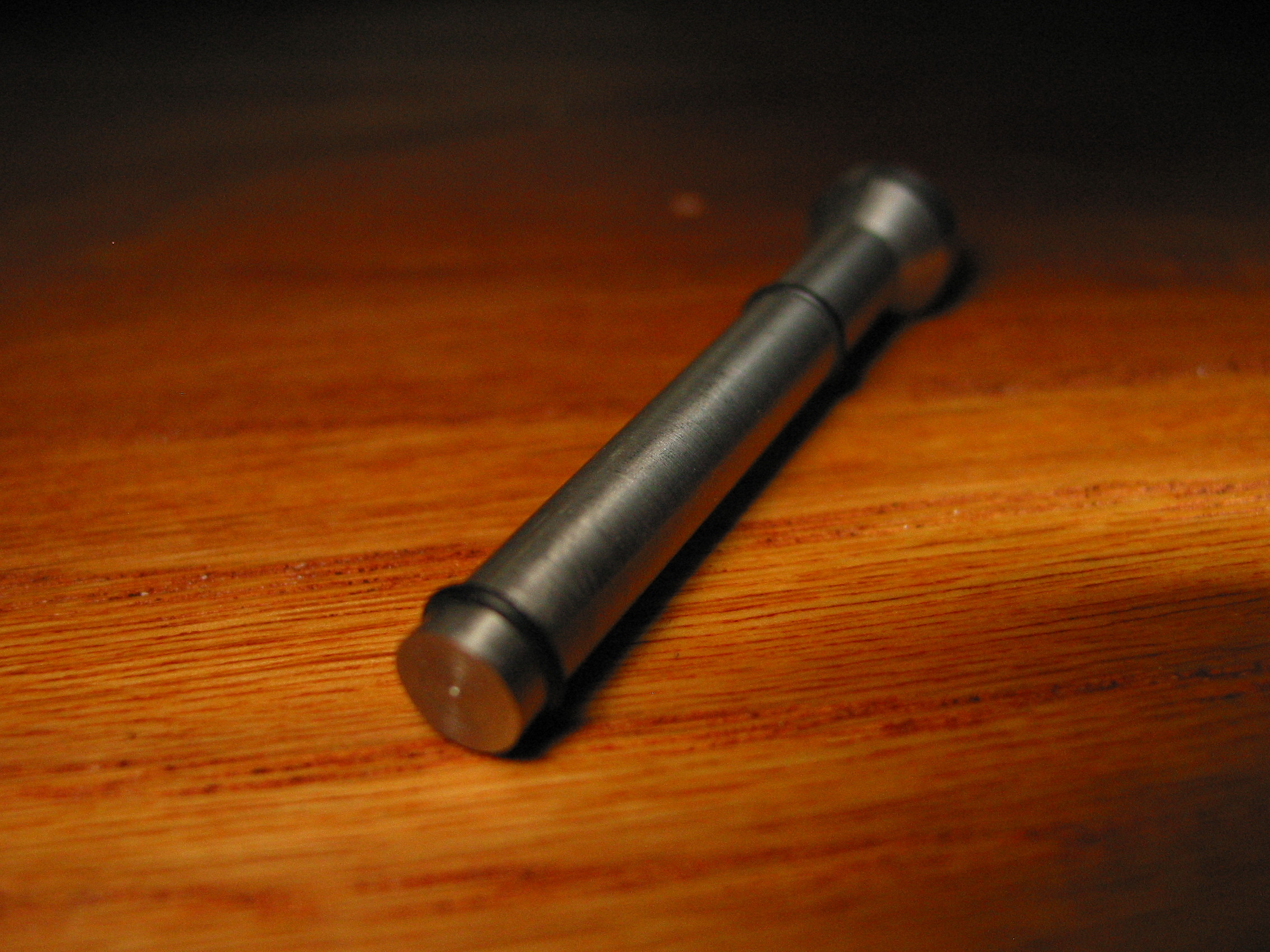

Styrpinnen
Bild på "styrpinnen" översta O-ringen ur spår för att visa spåret lite tydligare. (2009-02-01 20:19:35) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Ringen på plats
Flyttat rätt ringen igen.
Pinnen är tillverkad i medicinklassat rostfritt stål. Inte för det har någon betydelse här, förutom att stål är hårdare än aluminium och titan.. men var vad jag hittade. (2009-02-01 20:32:50) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

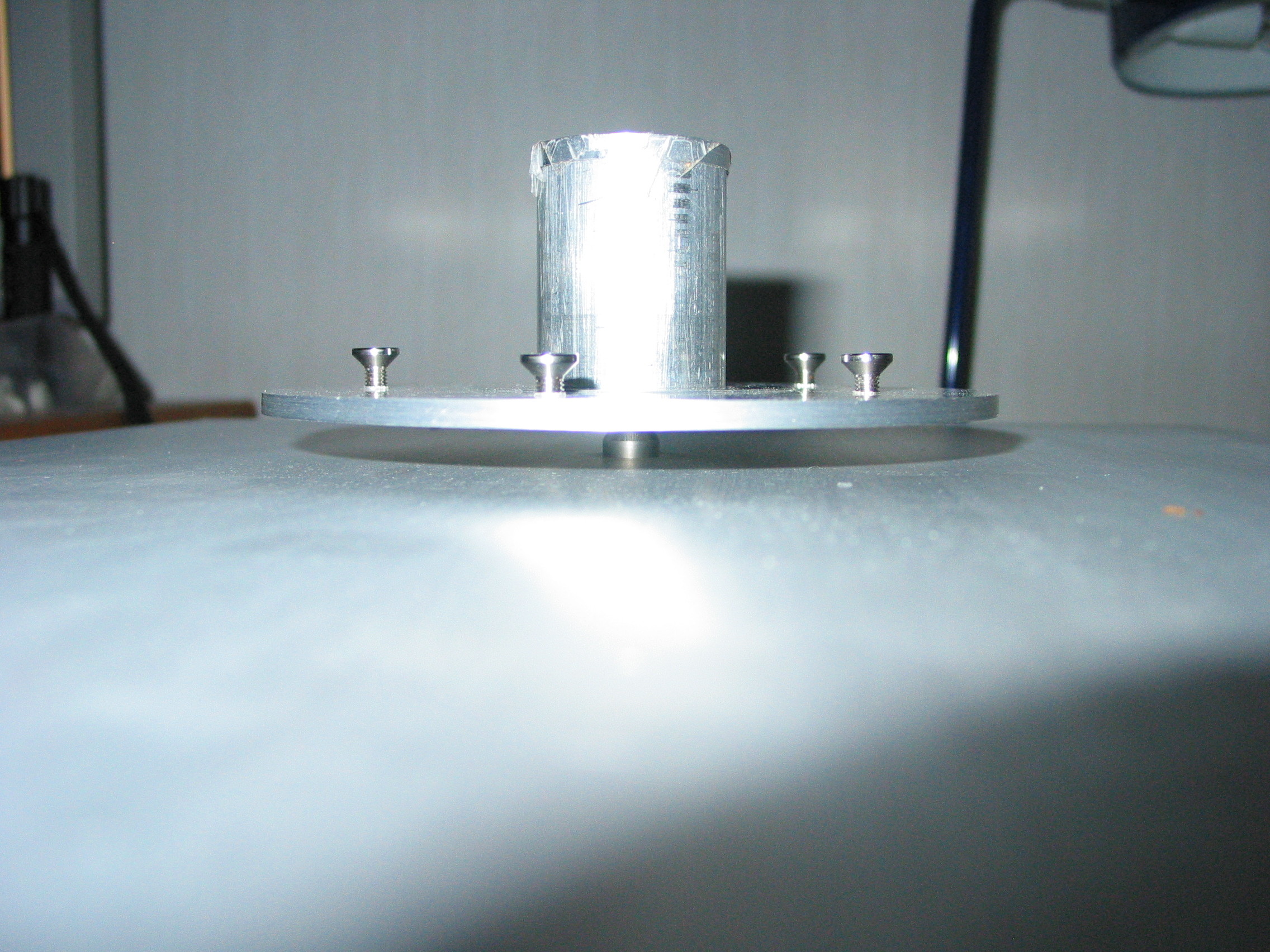

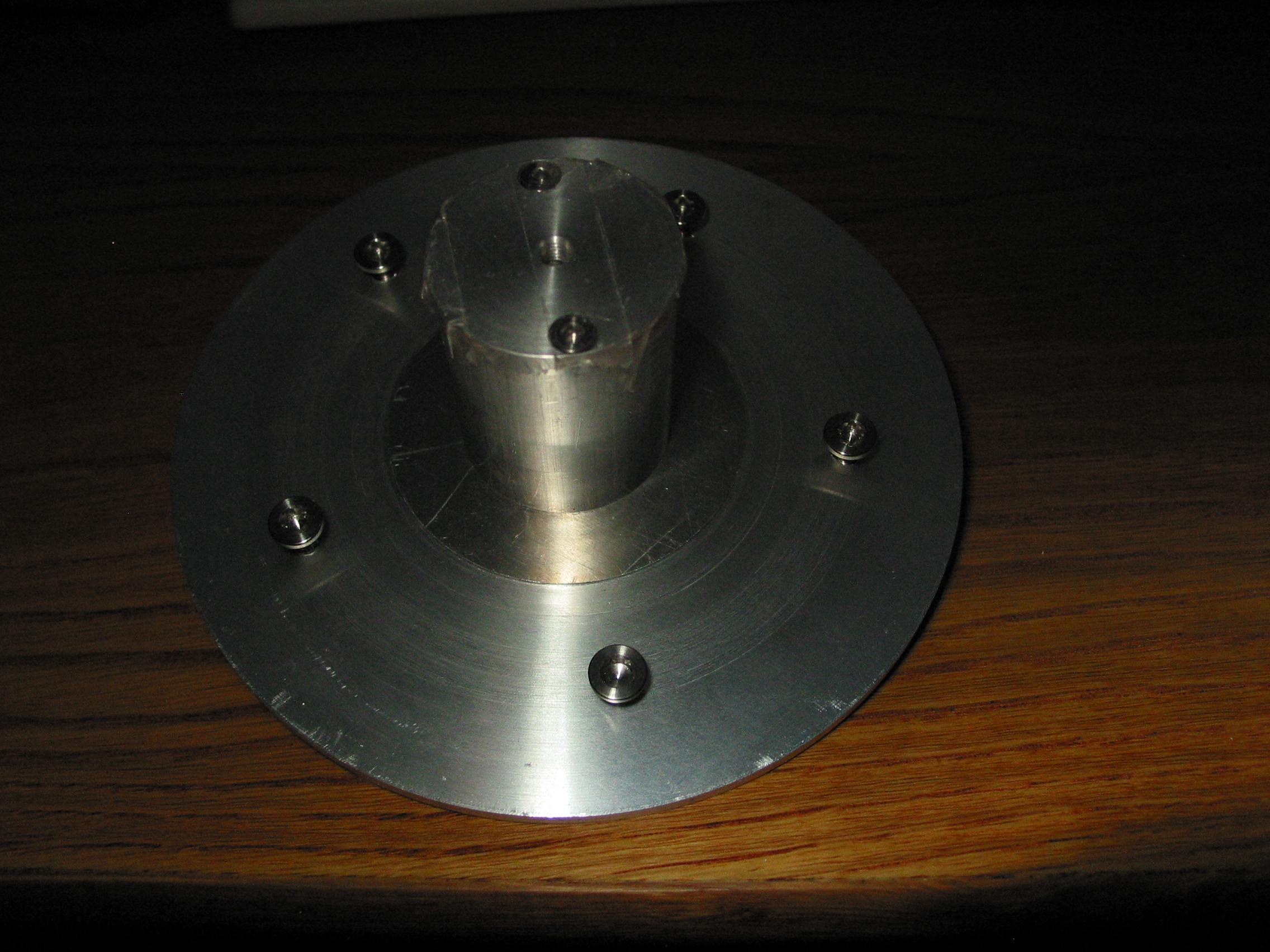

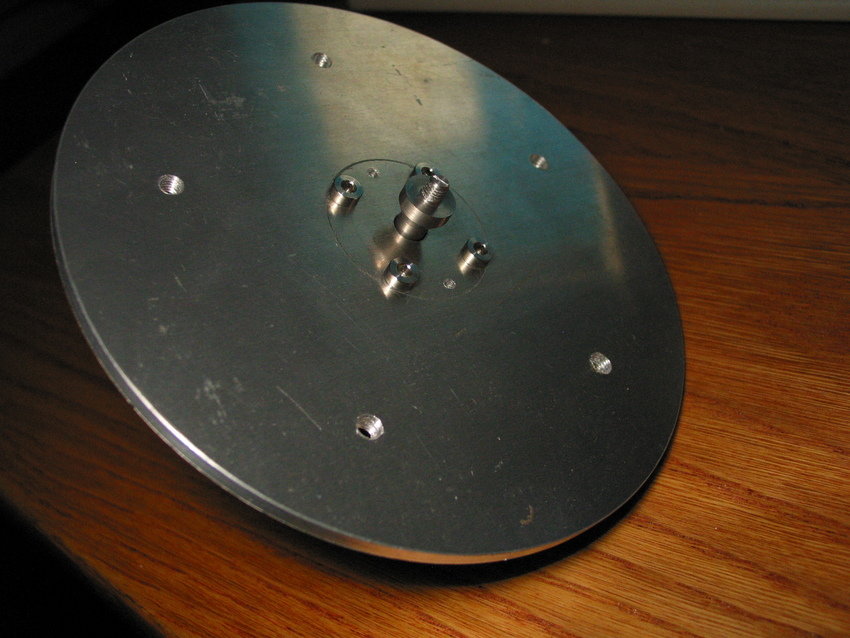

Ovanifrån

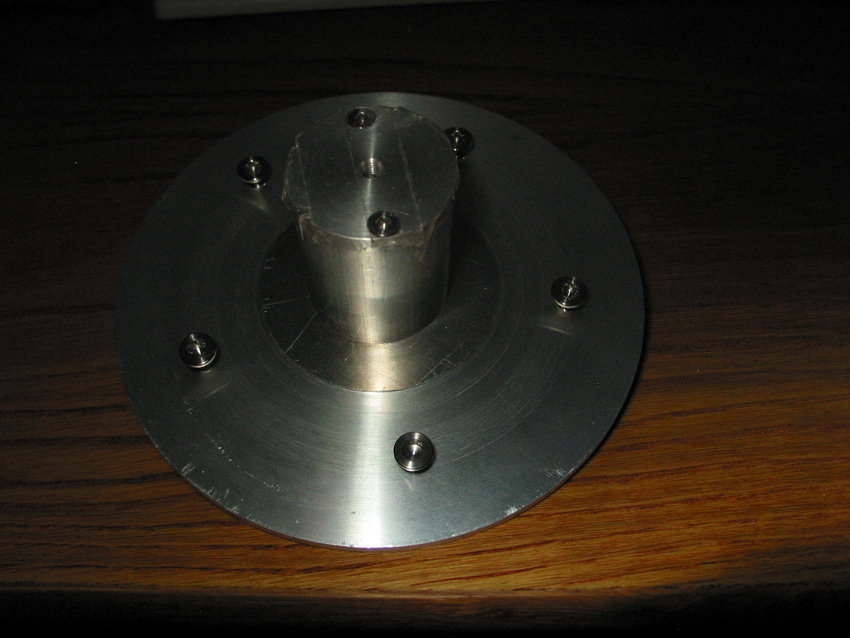

Hela upphängningen från ovan.
Tillverkat i aluminium, allt egentillverkat, inklusive skruvar som är gjorda av titan.
Sitter tape ovanpå för tilfället för att skydda mot onödiga repor, möjligt denna del syns på färdiga spelaren. (2009-02-01 20:41:37) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

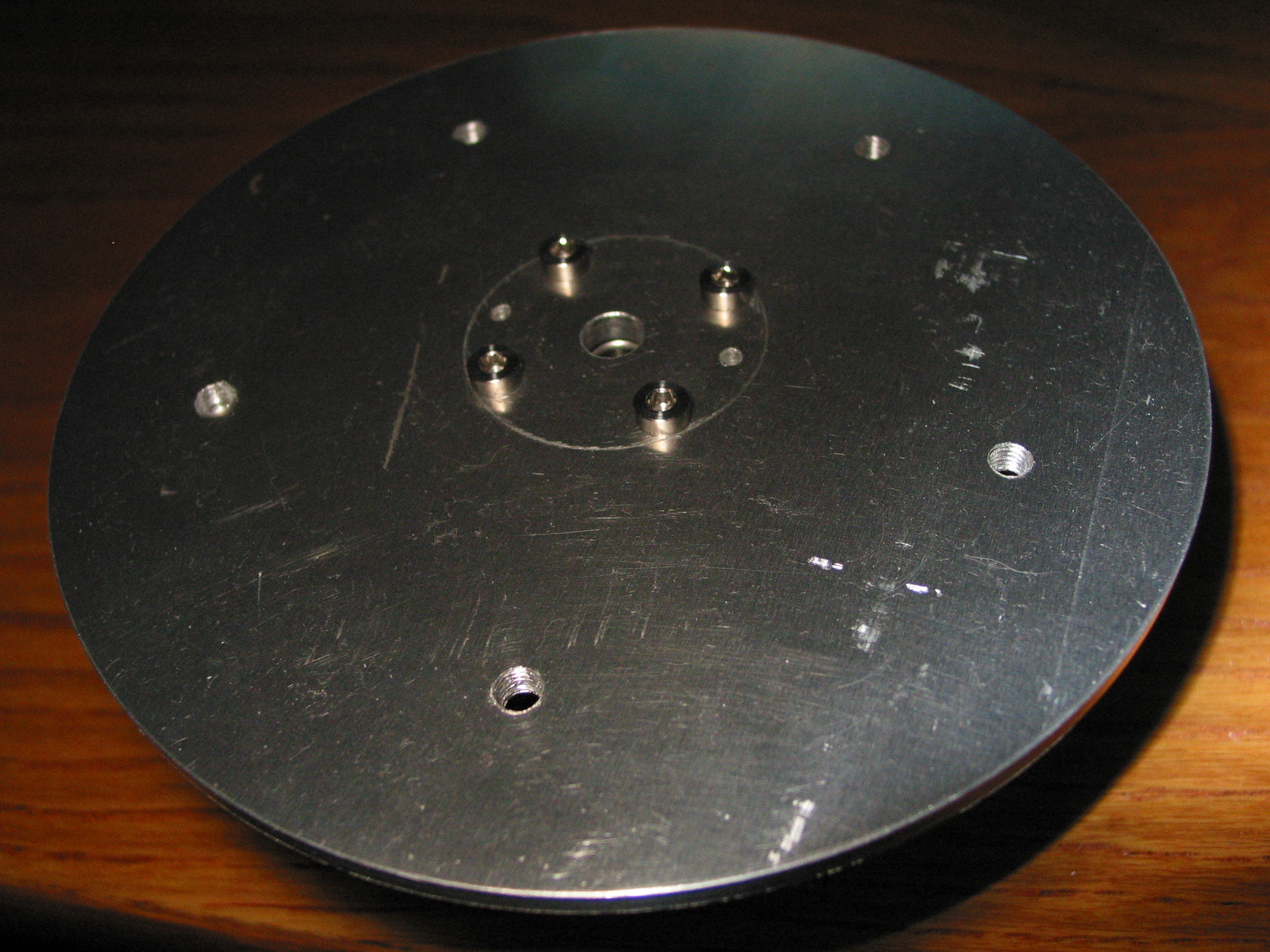

Bild underifrån
"ringen" runt skruvarna kommer från att skivan var vänd åt andra hållet då urfasningen för bromsskivan svarvades.
Samma modell på skruv som skruvarna på toppen på bilden ovan, fast de ovan är försänkta.
Undre kullagret går skymta i hålet. (2009-02-01 20:46:18) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

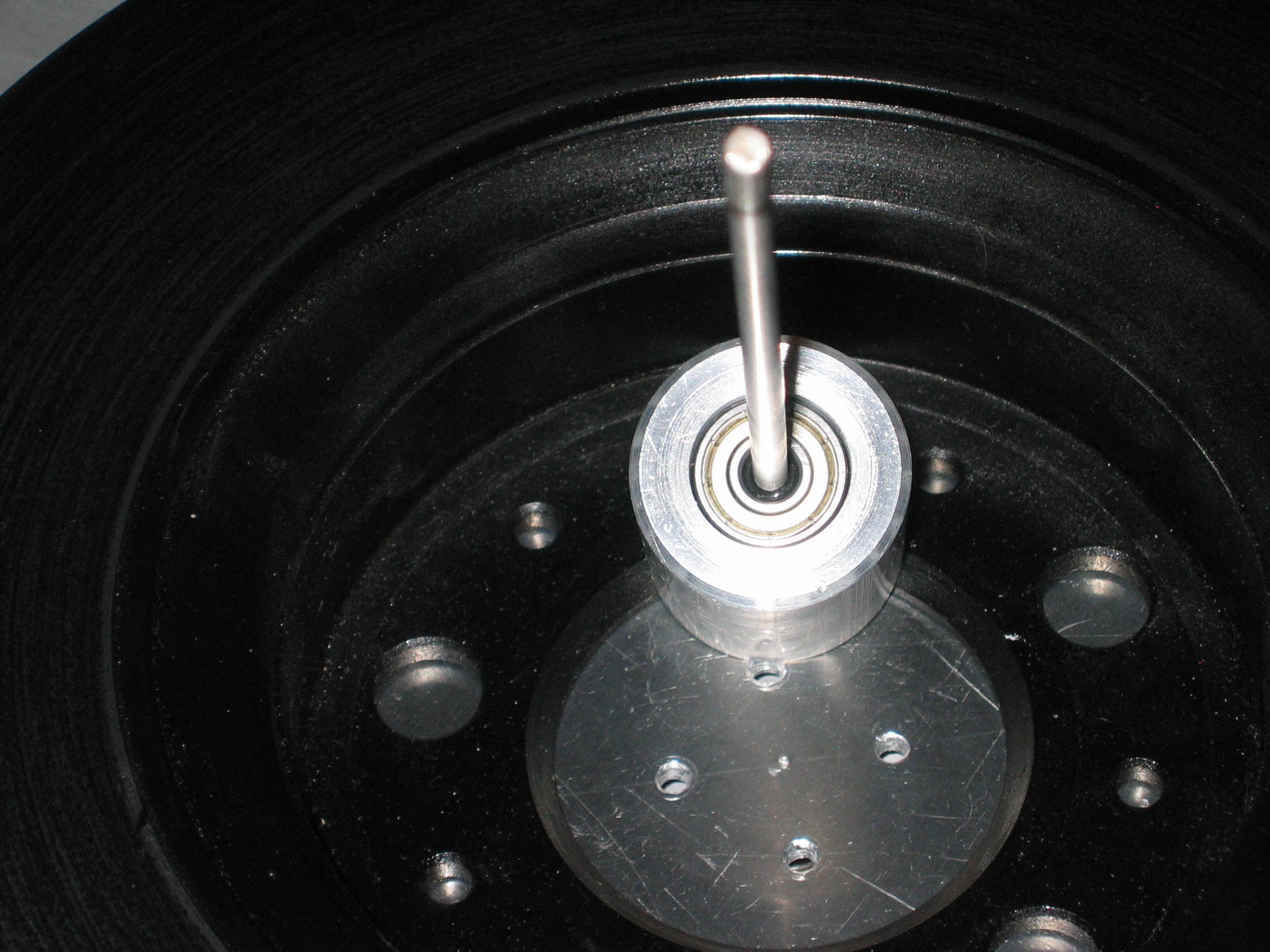

Monterat
Bild med styrpinnen monterad. Som synes är det inte mycket marginal runt pinnen, men skrapar i alla fall inte i. (2009-02-01 20:50:24) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

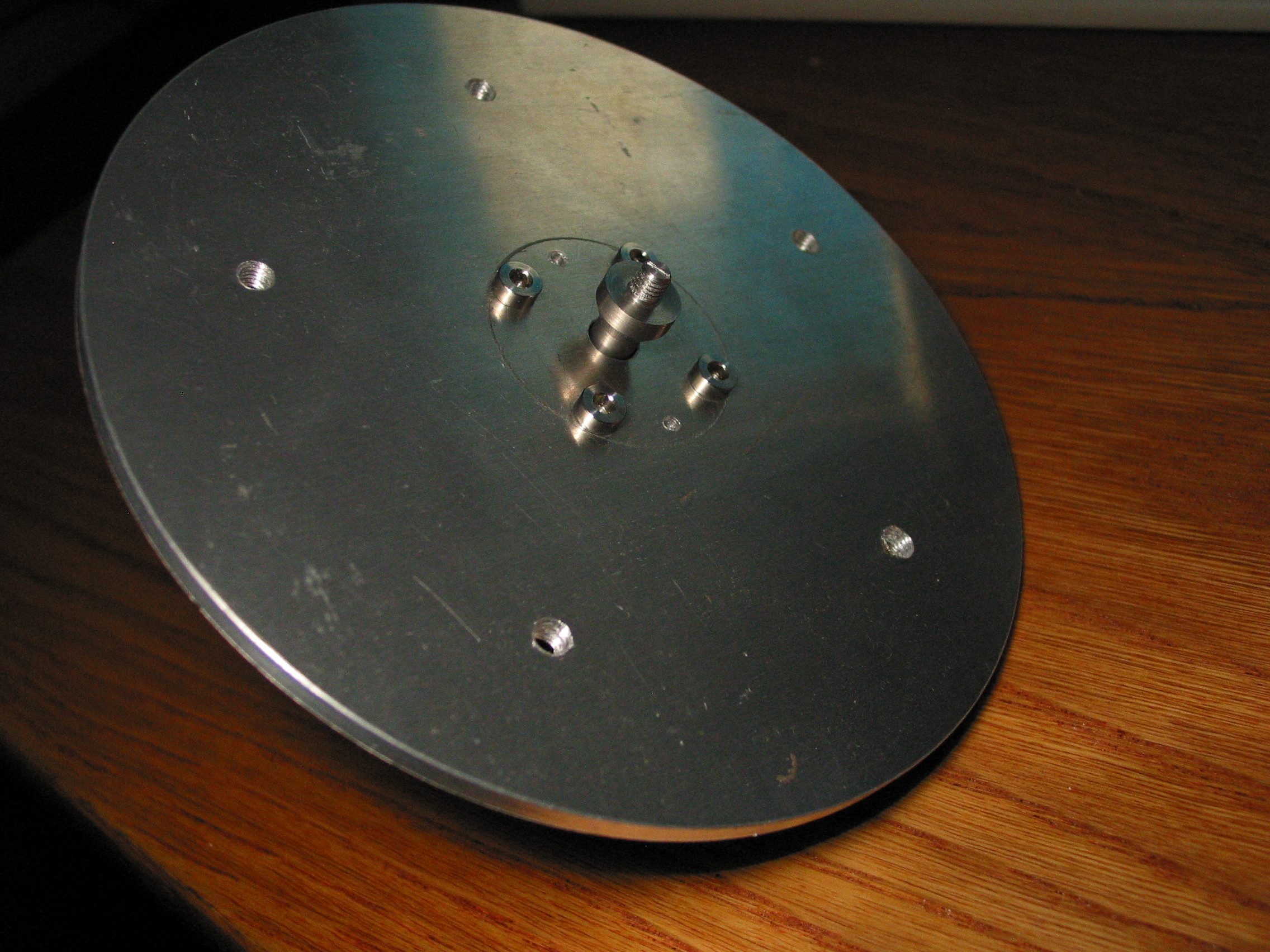

Bottenplattan
Styrpinnen monterad på bottenplattan.
Att det ser skitigt ut runt pinnen beror på att axialkullagret legat där tidigare. (2009-02-01 20:52:56) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Monterat
Såhär ser det ut monterat, utan axialkullagret, behövs inte då inte bromsskivan ligger på. (2009-02-01 20:55:53) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

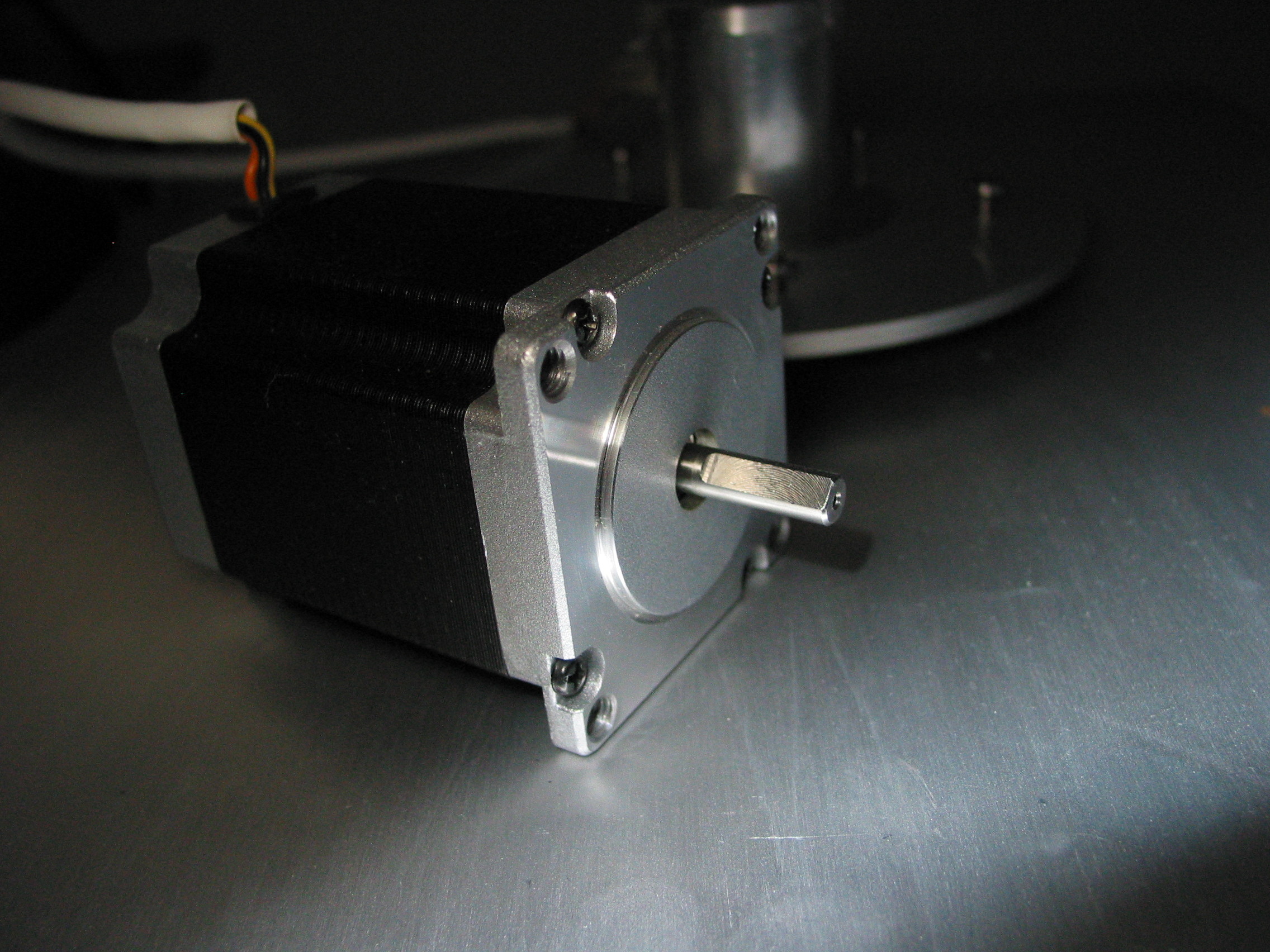

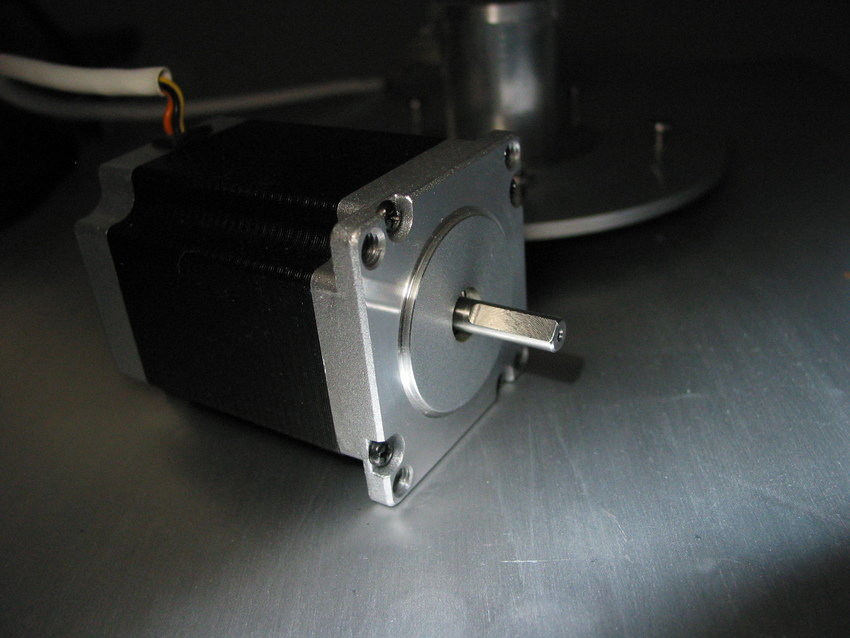

Motorn
Upptäckte att jag ju faktiskt inte lagt upp någon bild på motorn.
Denna är det som är tänkt att användas.. Eller i alla fall testas, är väl ganska överdimentionerad, i alla fall när tallriken fått upp fart, och kanske även lite skakig.. Är en stegmotor, därav skakigheten, en robust motor med ordentliga kullagor på båda sidor av axeln.
Är inte riktigt så stor som det ser ut som på biden, 55x55mm
Kanske Blir något mindre till slut, men ska i alla fall börja med denna. När jag väl kommit så långt. (2009-02-01 21:01:40) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
