Här finns lite bilder på byggandet av duk noiskiller m.m.
Produkter i albumet:
Bilder i detta album Växla till minatyrbilder

(2006-12-01 12:36:32)
Produkter på bilden:

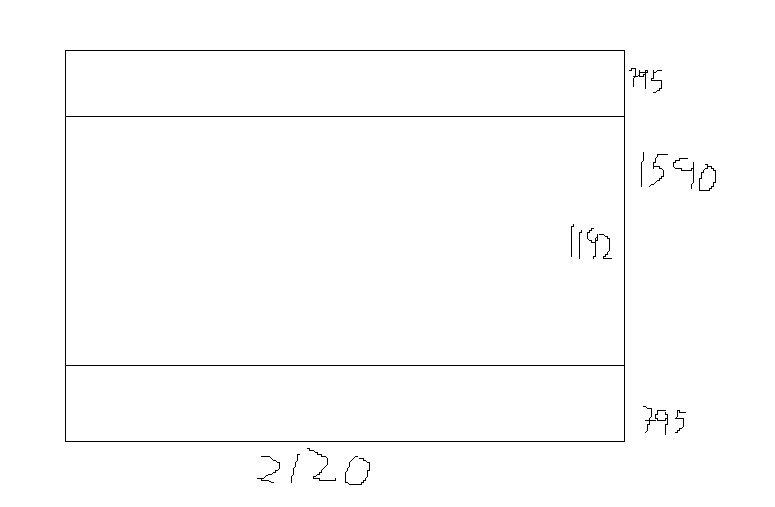

Montering av reglar på duk.
Detta var hur jag tänkt montera reglarna på "duken"har inte lagt någon tid på att få bilden skalenlig. gråa sträcket genom är där lackboard-skivorna är skarvade. förhoppningsvis är detta såpass diskret att man inte tänker på det.
Hoppas på att lackboarden själv är tillräckligt matt för att projektera direkt på, annars blir det att måla den i någon mattvit färg. Kommer då säkert även behöva spackla. (2006-09-26 01:16:44)
Produkter på bilden:

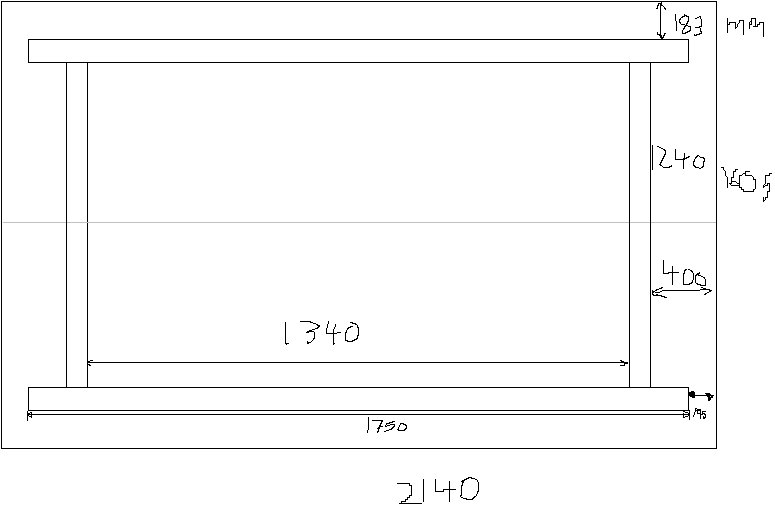

Duken som jag istället kommer bygga den.
Är inga reglar med på bilden, men kommer hamna en vid varje skarv, och 2st i höjdled.
Måtten är ungefärdliga, skivorna är lite skadade i nederkant (inte så lätt att få hem masonitskivor 3-4km på cykel, men vad gör man inte som fattig student utan bil =P)
Skivorna kommer limmas på plåtreglarna.
Hur allt ska hängas upp på väggen har jag ingen bra lösning för än, vill inte göra allt för många hål (är det redan..) tänkte försöka använda de som finns. (2006-09-27 18:42:45)
Produkter på bilden:

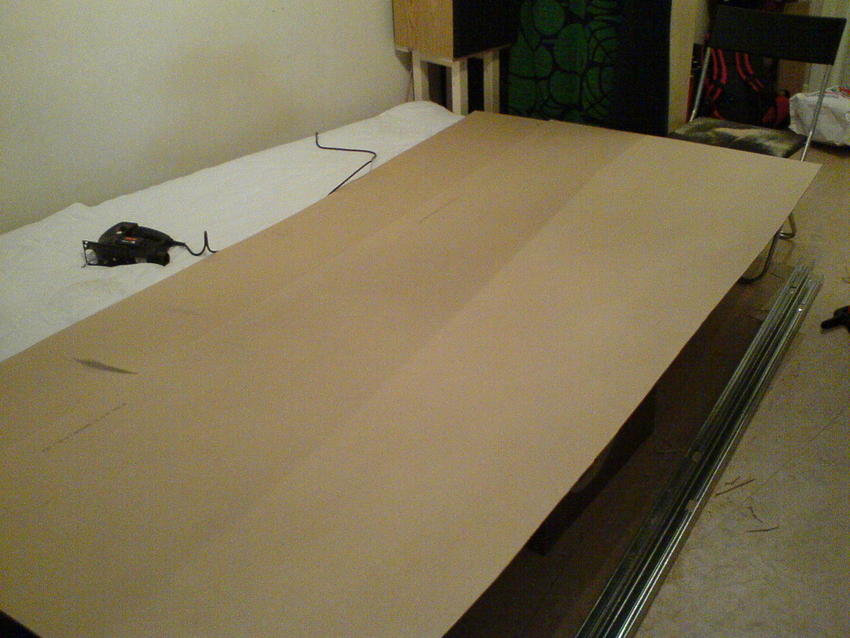

Bygge av duk
skär till kanterna så de ska passa med varandra, org.kanterna var inte helt fina.
Mycket damm och spån blev det. (2006-10-03 00:25:42)
Produkter på bilden:

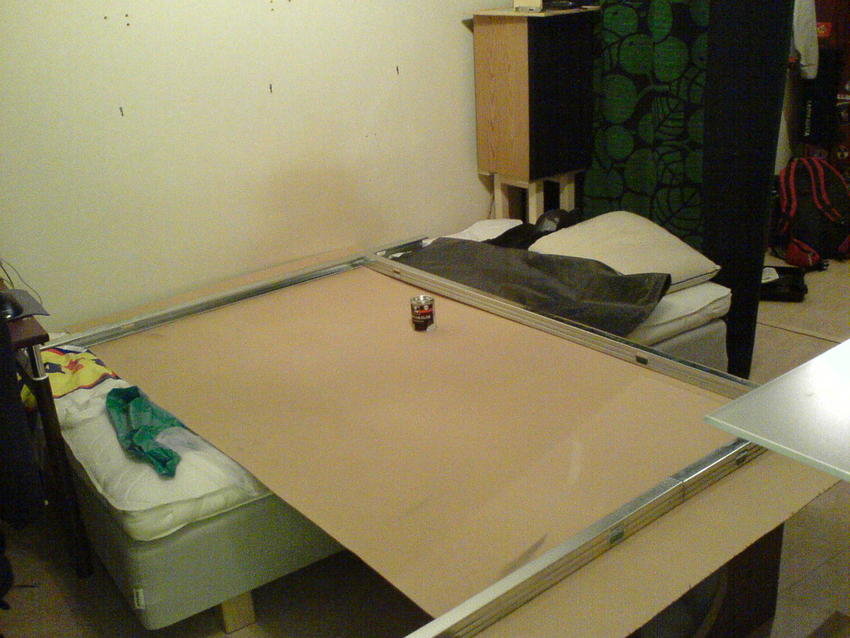

Bygge av duken, här limmas reglarna på.
limning pågår, fastnade inte så jättebra, men tillräckligt. skivan sitter i alla fall uppe. (2006-10-03 00:28:39)
Produkter på bilden:

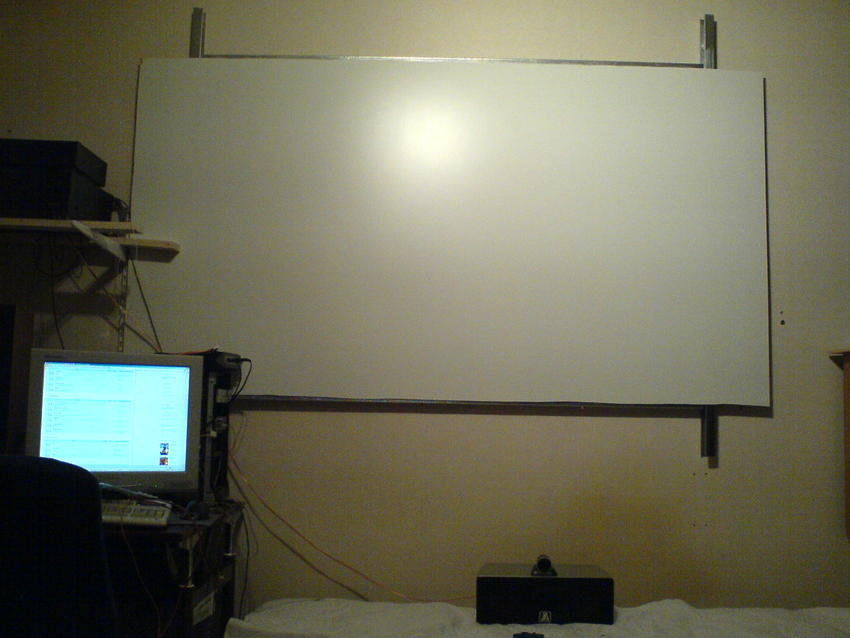

Så blev det med duken uppe
Tyvärr tagen med mobilkameran, förhoppningsvis fixas riktig bild när digitalkamerna kommer tillbaka.
Även flyttat på konsolen som stereon står på, 2dm åt vänster, för att duken skulle få plats.
Tanken från början var att såga ut ett hack i duken där staget för hyllan kunde sitta, men så lite jobb med att flytta hela hyllan så löste det så istället.
Som synes är inte heller ovan och underdelarna på duken fastlimmade än. (2006-10-03 00:30:02)
Produkter på bilden:  MindTech F1-900C

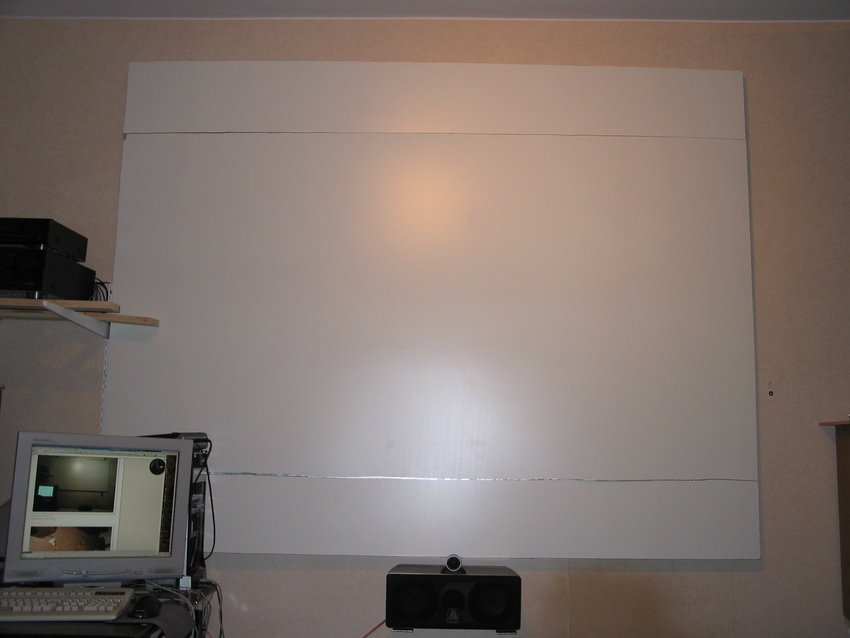

Duken med ovan och undersidan, blev inte helt perfekt, måste glidit lite när jag sågade, snitten pasasde inte helt överens, är väl ganska lätt att spackla, men kommer nog inte hända, ser så lite på 4:3-format ändå, funkar ändå som det är nu.
Som ni ser hotspotar duken något(taget med bilxt) men kommer nog inte göra något åt detta heller, känner inte för att lägga ner för mycket tid på ett såpass tillfälligt projekt.

Högtalarkabeln kommer så klart dras under duken, ska bara hitta lämpliga krokar att fästa den i reglarna till duken med, kommer nog göras av ståltråd. (2006-11-12 19:03:08)
Produkter på bilden:


Dessa alternativ var de jag från början kom på. det gråa är isolering, brunt och blått är alternativ på "vallar" blev till slut allternativ 2. (2006-11-12 19:09:35)
Produkter på bilden:

Bygge av noiskiller
här är en bild på alla använda verktyg och samtligt material. (2006-11-11 15:57:11)
Produkter på bilden:  Zachry XLS-12S

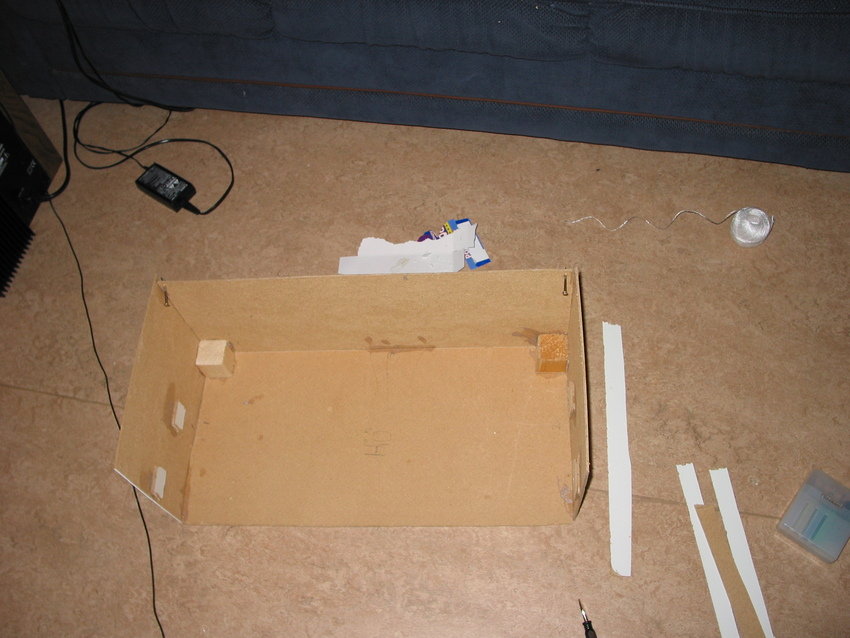

Sådär såg det ut efter limningen. total tid ca 30 min. (2006-11-11 16:05:31)
Produkter på bilden:  Zachry XLS-12S

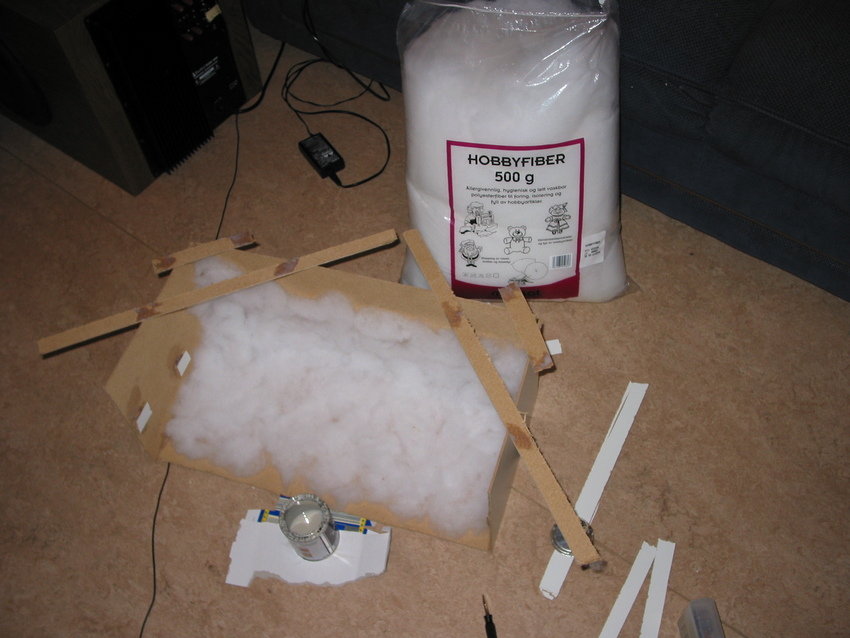

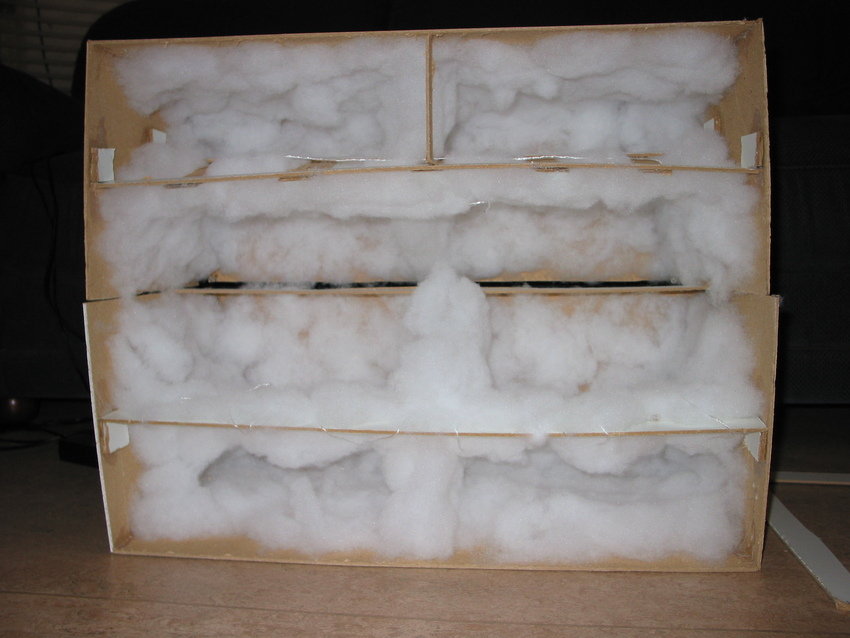

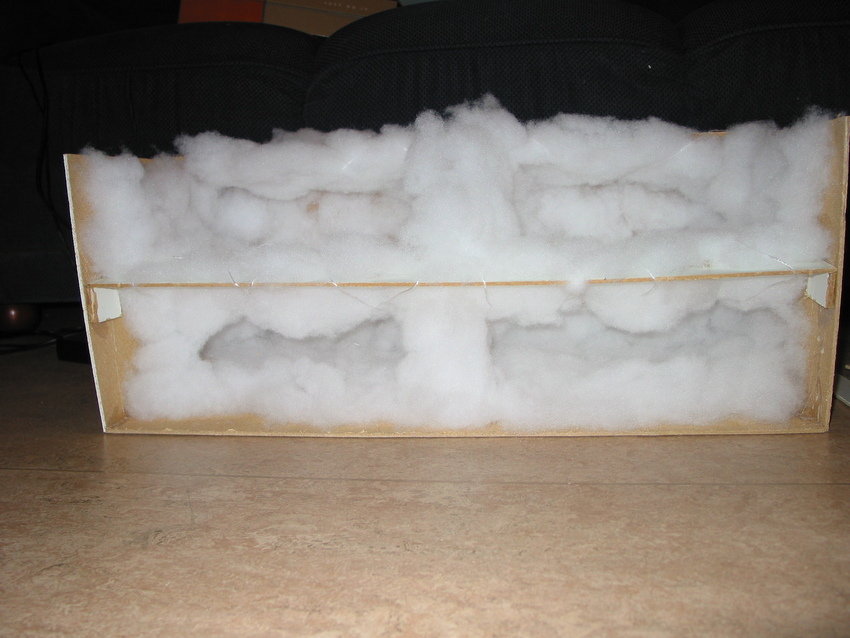

Lådan är fylld med fluff "reglarna" har limmats och trokar lite innan de trycktes dit. (2006-11-12 18:33:28)
Produkter på bilden:  Zachry XLS-12S


Ena sidan klar med mellanplan och allt, sidan där ena fläkten suger in och andra blåser ut, därför mellanvägg. (2006-11-12 18:37:28)
Produkter på bilden:  Zachry XLS-12S


Höger och vänster sida på varandra. (2006-11-12 18:43:16)
Produkter på bilden:  Zachry XLS-12S

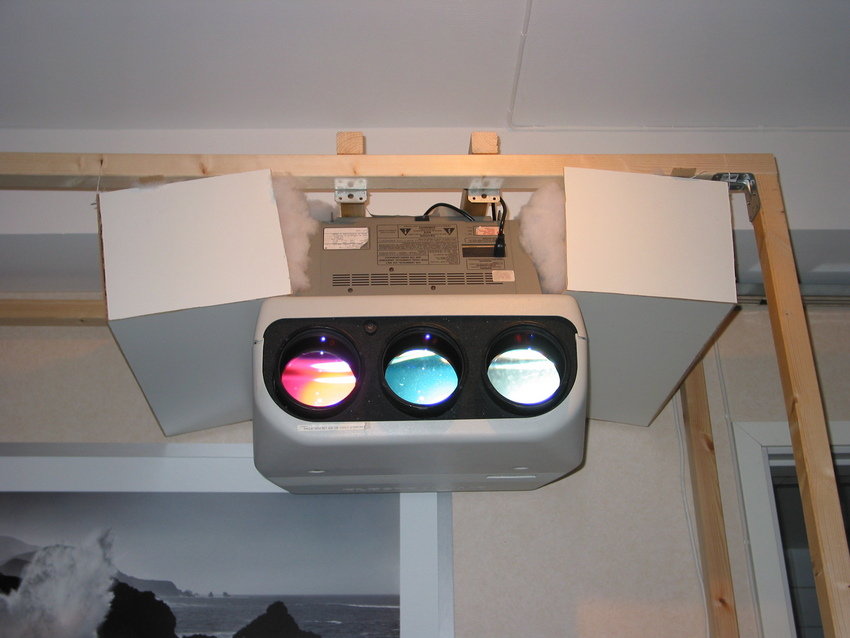

Allt på plats, dock funkade det inte så bra som önskat, troligtvis smiter ljudet iväg någon stanns, dock inte lyckats lokalisera var än, möjligt det inte var från fläktarna det mesta ljudet kom, utan istället från utblåset ovapå projektorn. kanske görs något åt detta i framtiden.
Fastsättningen består av snören knutna runt ställningen, som sen fästs i skruvar skruvade genom noiskillern. andra sidan ligger bara på projektorn. (2006-11-12 18:46:17)
Produkter på bilden:  Electrohome ECP 3500

Dags att gå ett steg till för att få tyst på projen
På samma sätt som man får helt annan upplevelse av det är kolsvart i rummet när filmen är svart så blir det ökad upplevelse om det är knäpptyst när det är tyst i filmen. (2007-01-19 15:58:28)
Produkter på bilden:  Electrohome ECP 3500

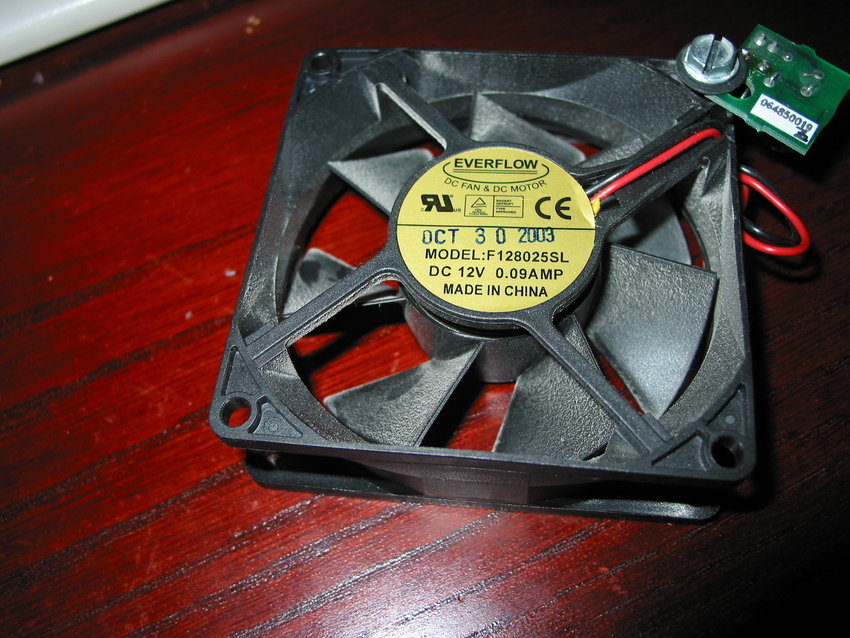

Detta är nuvarande fläktar.
Har några år på nacken, även om de tydligen är bytta någon gång, dessa fläktar, fast långsamma varianten kostar 35kr styck på webhallen, så har inte för stor tillit till de. Ännu mindre deras märkning:
32CFM i 21dB(A) jämfört med nästan alla fläktar är detta otroligt bra, tycker 32CFM är dessutom väldigt mycket för 80mm-fläktar, vilket jag inte tycker dessa blåser, så nog lite fantasisiffror. (2007-01-19 16:01:18)
Produkter på bilden:

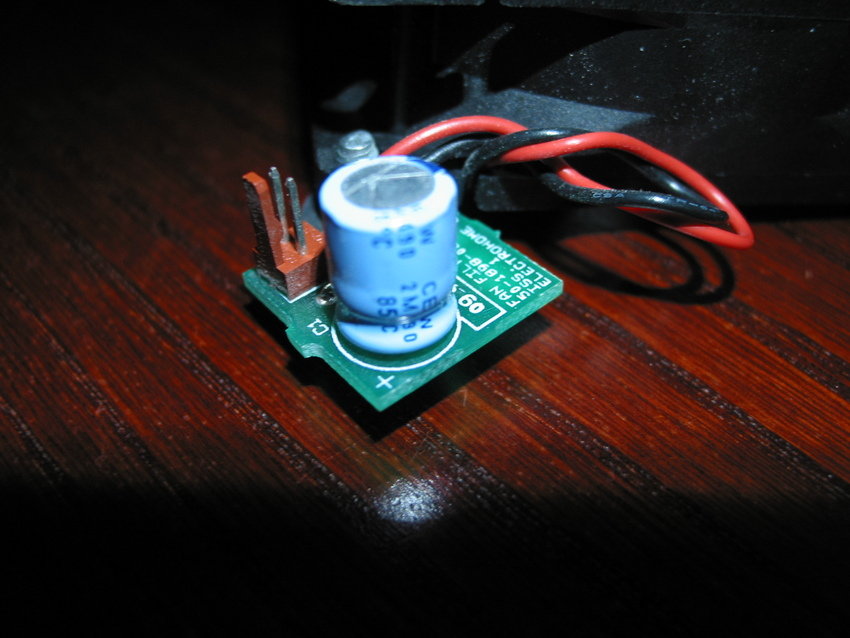

FAN FILTER
vad är detta? sitter ett motstånd och en konding mellan 12V-spänningen från projektorn och fläkten. Är det för att ta bort spikar? borde ju ändå inte fläkten vara specieltl känslig för. Läste någon stanns att man på något sätt kunde koppla in konding till fläktarna för att få de att varva olika så man förskjuter "whom-whom"-ljuden från fläktarna, är det något sånt? Någon som vet får gärna skicka iväg ett PM...
Den sänker i alla fall spänningen någon volt, så lite nytta gör den ju, även om inte jag förstår dess huvuduppgift. (2007-01-19 16:08:49)
Produkter på bilden:  Electrohome ECP 3500

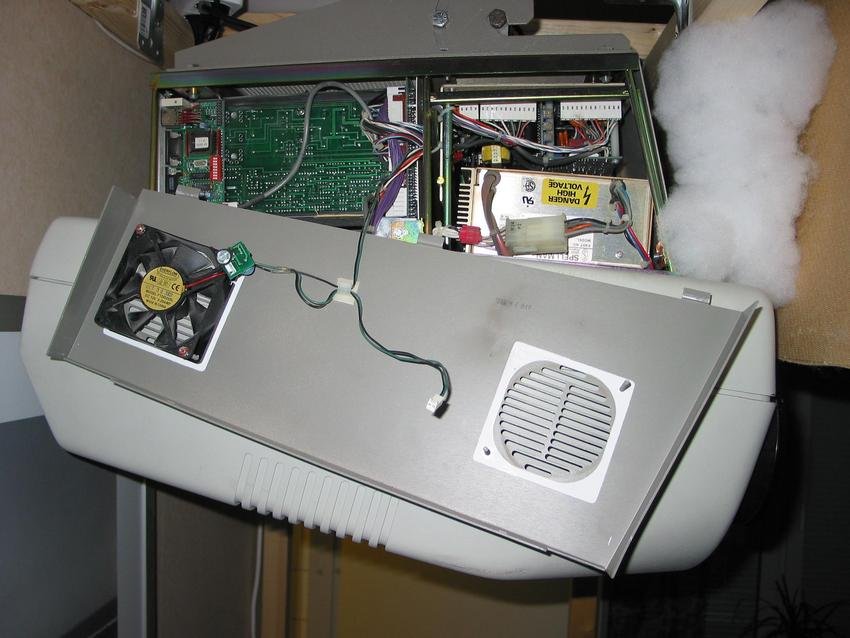

Bakom fläktarna
Aj aj, här vill man inte vara för nära med fingrarna. (2007-01-19 16:24:26)
Produkter på bilden:  Electrohome ECP 3500

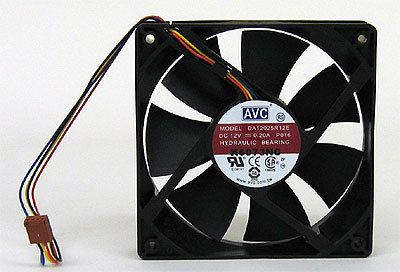

Ska byta till dessa fläktar.
Bestälde igår, dock via datorbutik så får nog vänta någon vecka.
Någon som har erfarenhet av dessa? Har nog några dagar på mig att ångra mig om de skulle vara dåliga.
Ser i alla fall bra ut på pappret:
Luftflöde: 36,5CFM
Ljudnivå: Max 26,2 dB(A)
tänkte koppla motstånd till de så de blåser lika mycket som nuvarande, inte allt för dyra för att ha råd att byta alla 4 i projektorn, men samtidigt dyra nog för att kunna hålla kvalité.
Någon som har koll på vad PWM i en fläkt är? är det inbyggd H-brygga? förstår inte varför det ska vara 4 ledare.. Normalt skickar man ju PWM-signalen direkt till pluspolen. Är detta en IC-krets man matar med + och - sen bestämmer varvtalet med PWM-perioden?
Om någon har koll på hur denna PWM är tänkt att funka får ni gärna skicka iväg ett PM även om detta. (2007-01-19 16:27:11)
Produkter på bilden:



Viktat medelbetyg:  (6.50) (baserat på 1 st)  Visa lista
radhusbio    2007-05-10 09:37:32
Ge betyg
Du måste vara inloggad för att kunna sätta betyg.
Om du vill använda lite fler avancerade alternativ när du svarar, eller om du vill se alla kommentarer så kan du gå till forumtråden för kommentarer på just detta album.
Skruvmejsel   2008-12-18 13:25:51 Anmäl
Jag kan varmt rekommendera fläktar från Fractal Design. De kostar runt 50kr styck, blåser hyfsat bra och är förvånandsvärt tysta.
Västeråsaren   2008-09-07 23:23:12 Anmäl
Är inte kondingen till för att fläkten ska kyla lampan efter man stängt av projjen? för den går väl en stund efter? antagligen tills kondingen är urladdad?
