Delprojekt klocka  Övrig elektronik
Viktat medelbetyg:  (9.00) (baserat på 4 st)      4337 besökare       Kommentarer      Anmäl detta album
Här är ett litet delprojekt till "Vad ska detta bli?" tyckte mig behöva en klocka när man sitter och ser film, stängt av datorskärmen, och tappat bort mobilen någon annan stanns i lägenheten.
Produkter i albumet:
Bilder i detta album Växla till minatyrbilder
Lite utsågad plast
(2007-06-13 22:02:58)
Produkter på bilden:

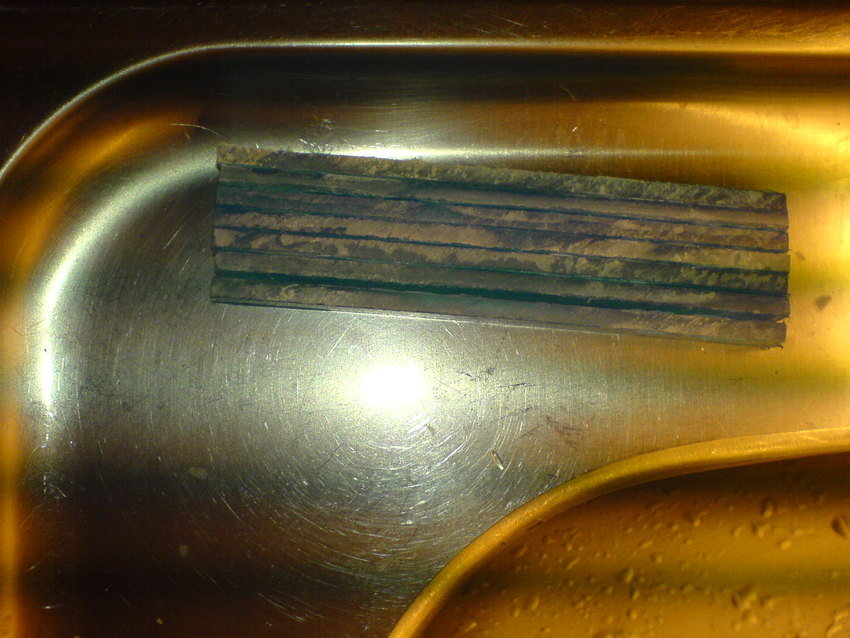

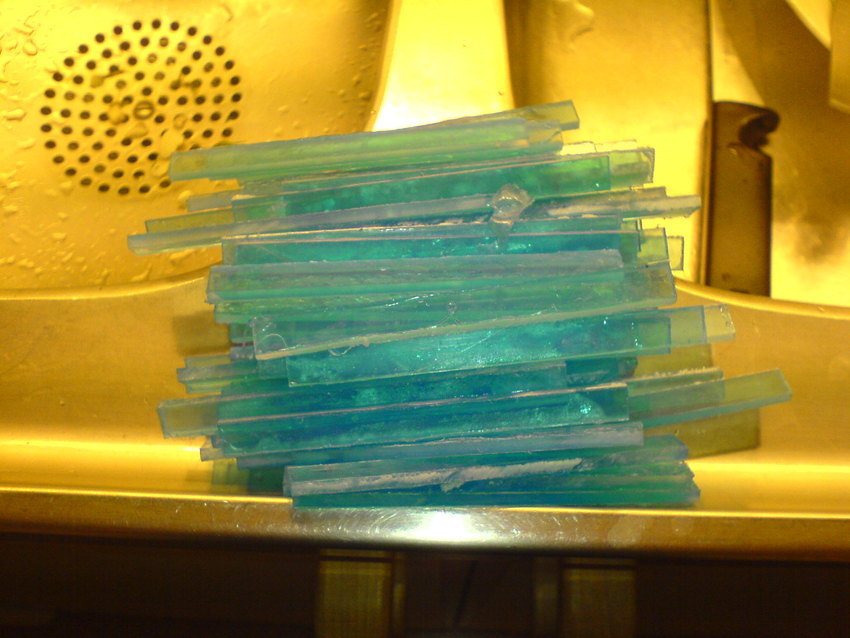

Baksidan på plasten
såhär såg plexibitarna ungefär ut direkt efter de var kapade. (2007-06-13 22:03:38)
Produkter på bilden:

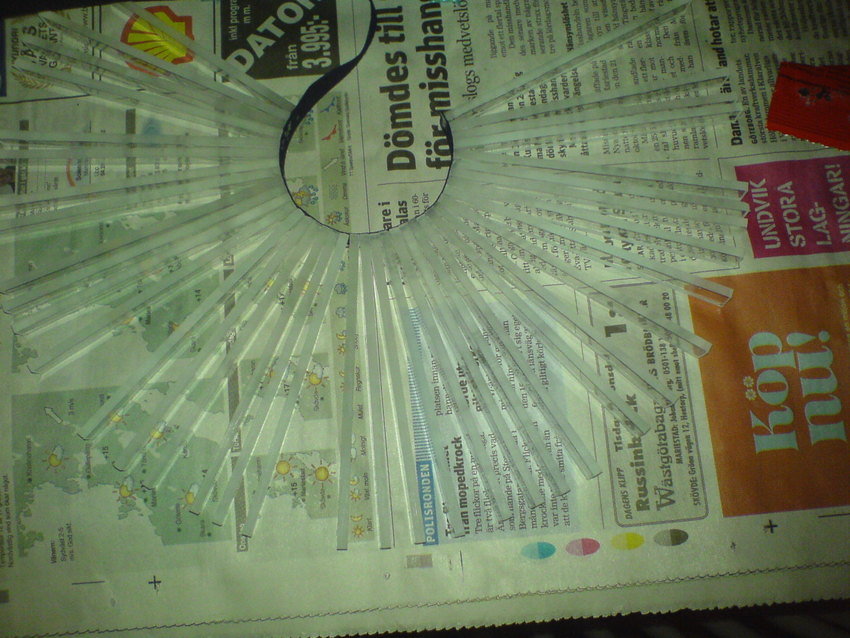

Ovansidan slipad och några är ihoplimmade.
(2007-06-13 22:05:25)
Produkter på bilden:

Här har det gjorts några hål.
I dessa ska det sitta lysdioder... många lysdioder... närmare bestämt 180st (2007-06-13 22:47:59)
Produkter på bilden:

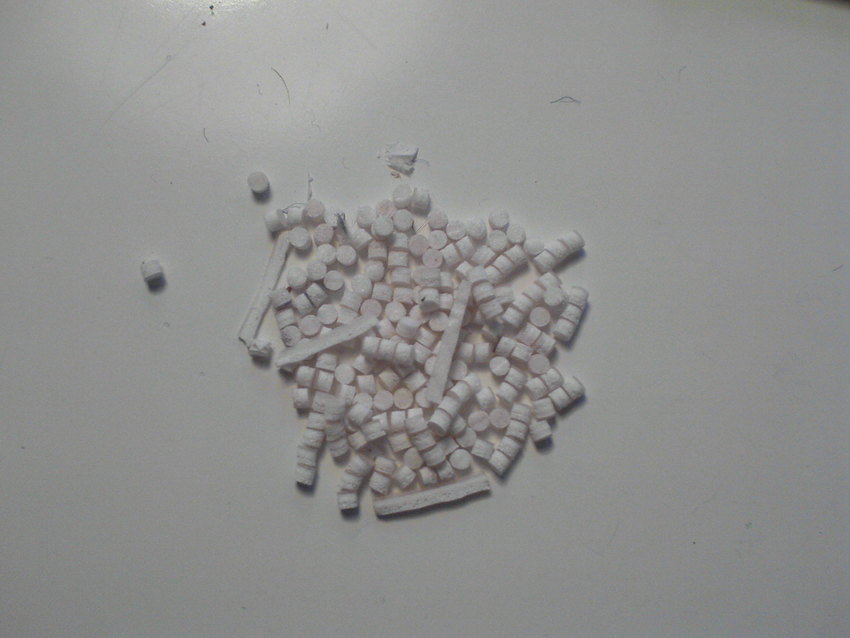

Blev ju lite skräp
Ungefär lika mycket som antalet lysdioder som ska in. (2007-06-13 22:58:05)
Produkter på bilden:

Litet exempel med provisorisk belysning.
Kommer troligtvis även hamna någon slags tonad ruta utanpå allt så småning om. (2007-06-13 23:01:38)
Produkter på bilden:

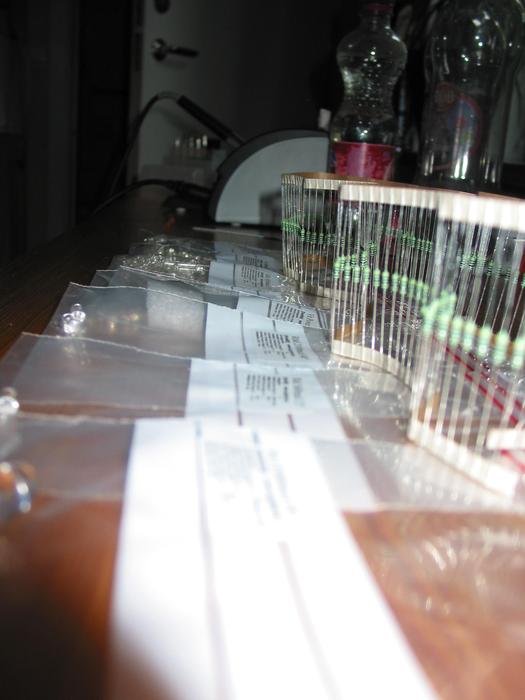

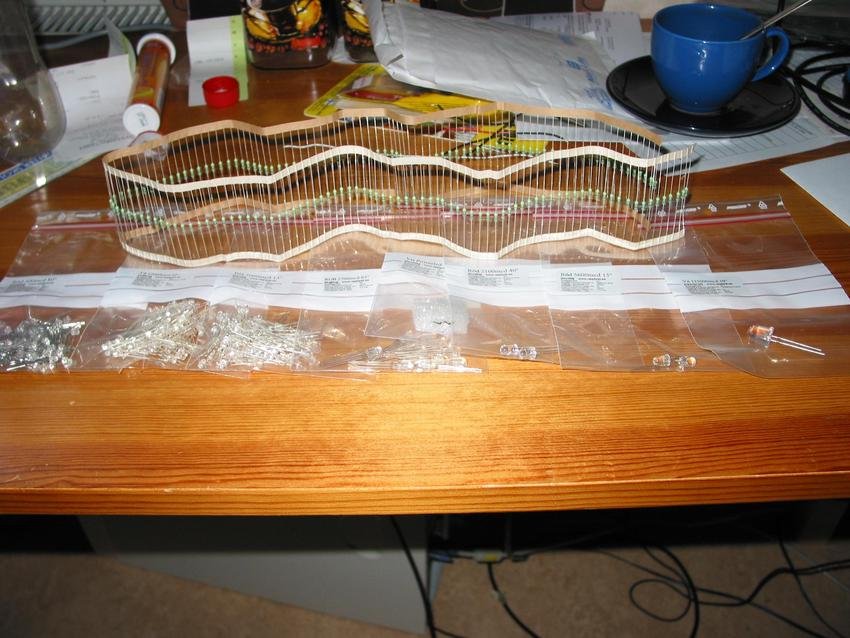

Liten leverans från Upplyst
720kr lysdioder, ändå fick jag en del rabatt, förde över pengarna, från annan bank, på torsdagen, fick sakerna på posten på fredagen, alltid bra service och priser! (2007-07-08 19:24:28)
Produkter på bilden:

LEDs
(2007-07-08 19:27:15)
Produkter på bilden:

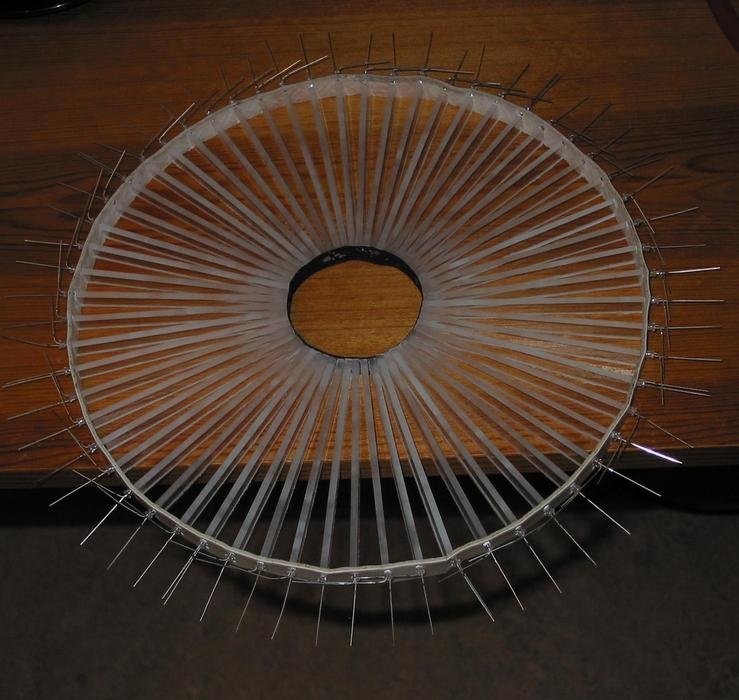

Limmat
första färgen limmad (2007-07-08 19:29:48)
Produkter på bilden:

mer limmat

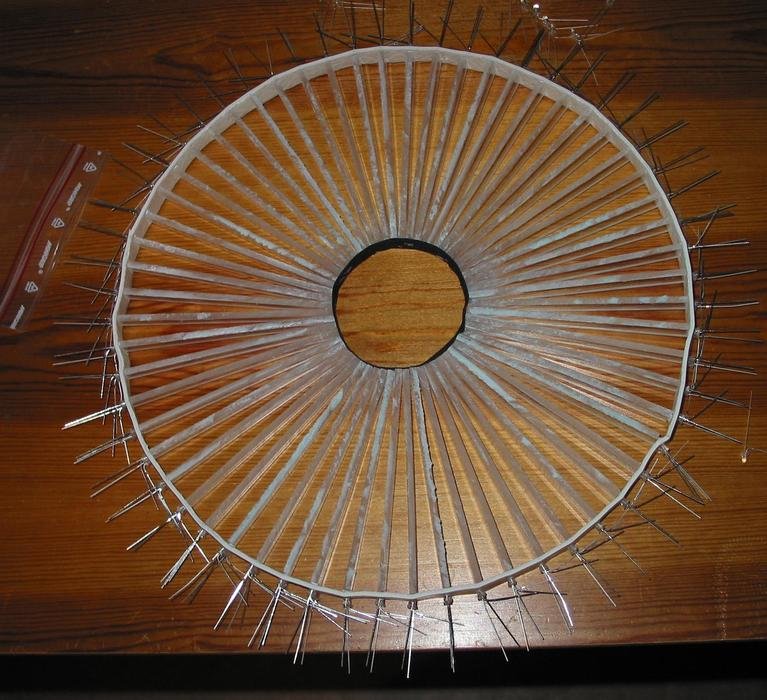

Nästa färg på plats (2007-07-08 19:32:57)
Produkter på bilden:

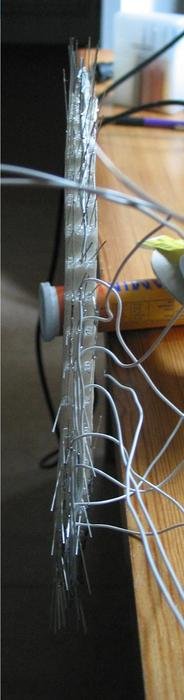

Några av sladdarna på plats.
Runt 8m av ca25m. (2007-07-08 22:14:50)
Produkter på bilden:

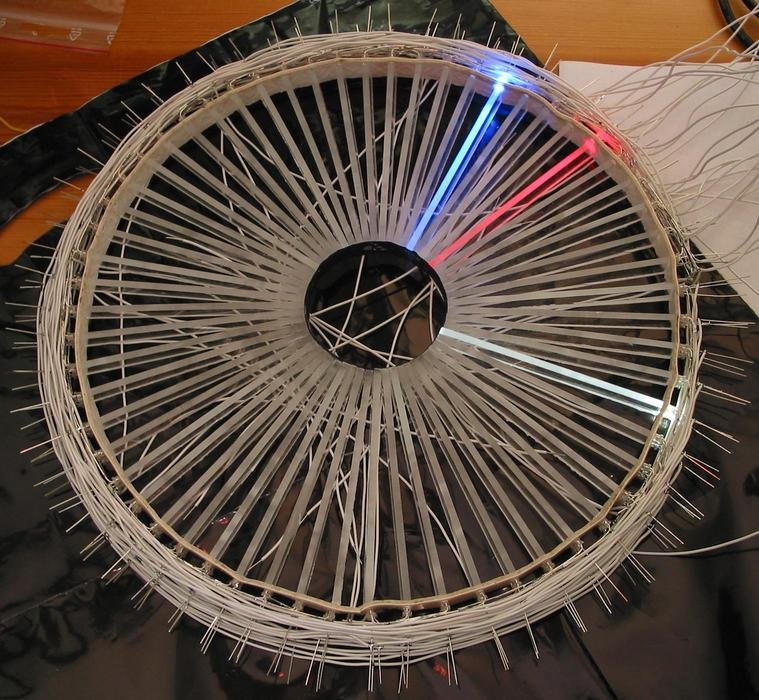

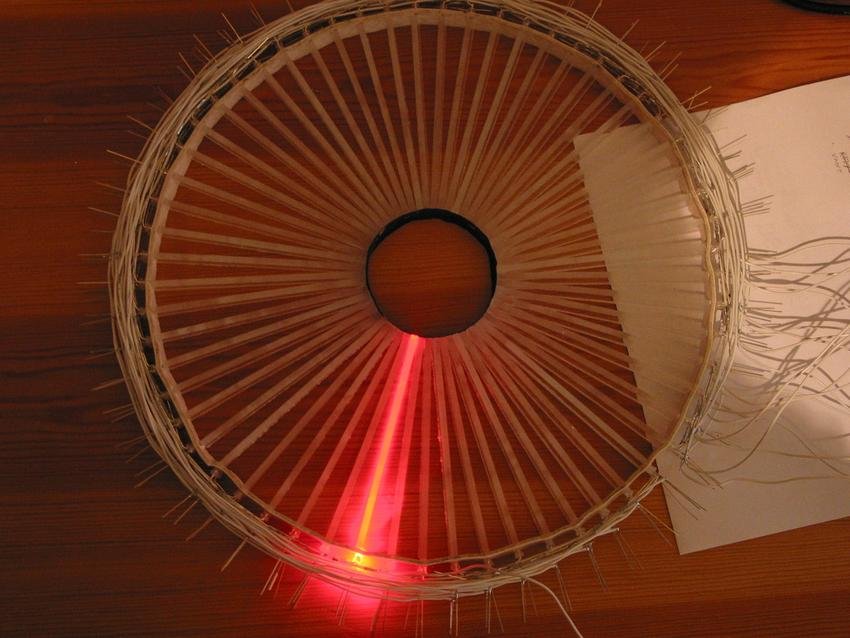

En röd tid
(2007-07-08 23:48:22)
Produkter på bilden:

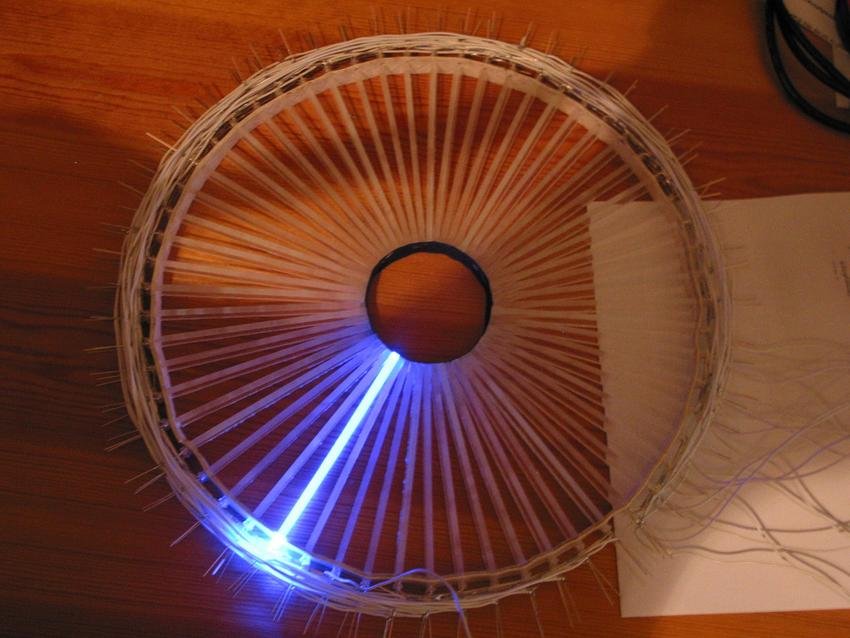

Och en blå
(2007-07-08 23:52:39)
Produkter på bilden:

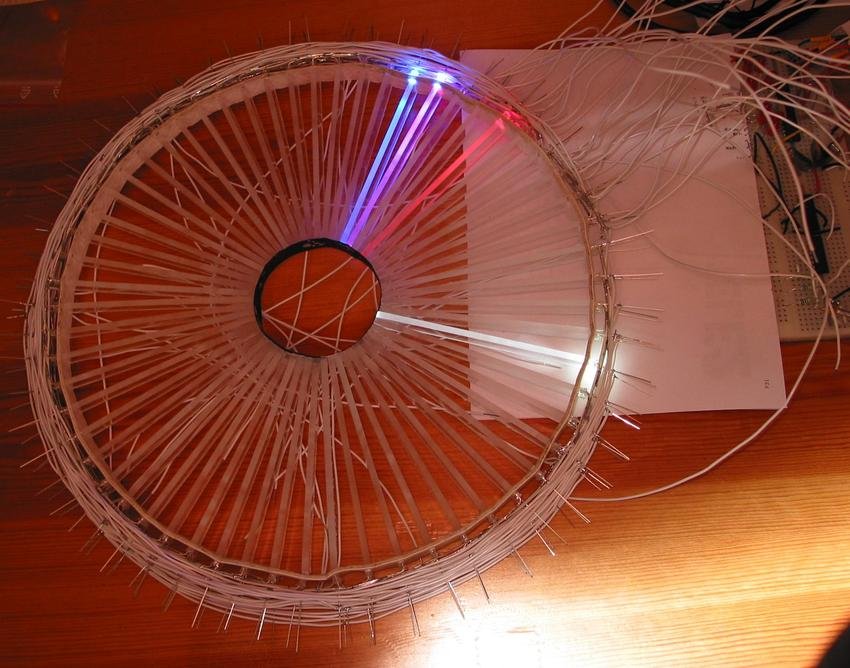

Röd och blå samtidigt, samt röd, blå och vit var för sig
(2007-07-09 22:19:18)
Produkter på bilden:

En av vardera färg.
(2007-07-09 22:43:10)
Produkter på bilden:

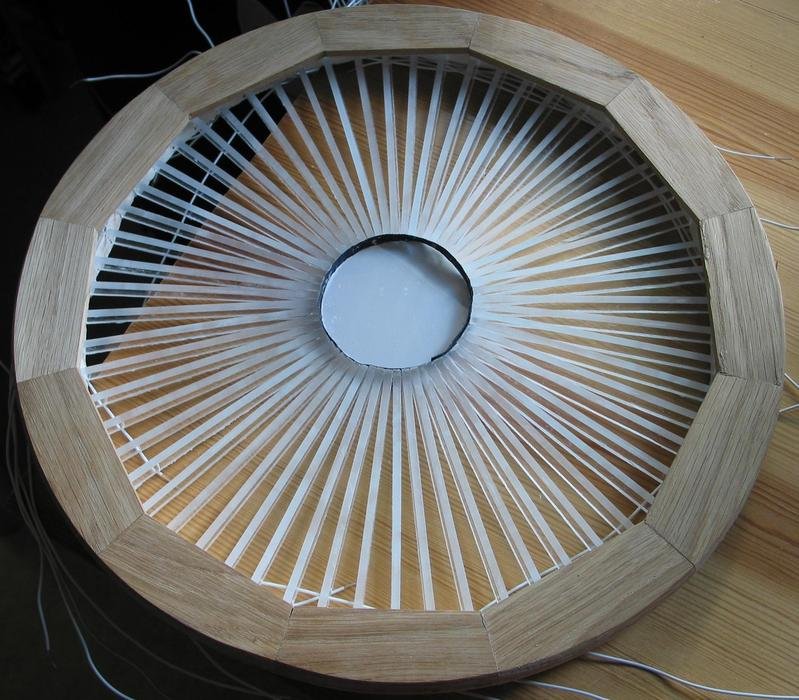

Så blev det med ek-ramen till slut, tyvärr hamnade den lite snett på bilden.
Självklart ska skyddsplasten bort i mitten. (2007-08-02 17:02:54)
Produkter på bilden:

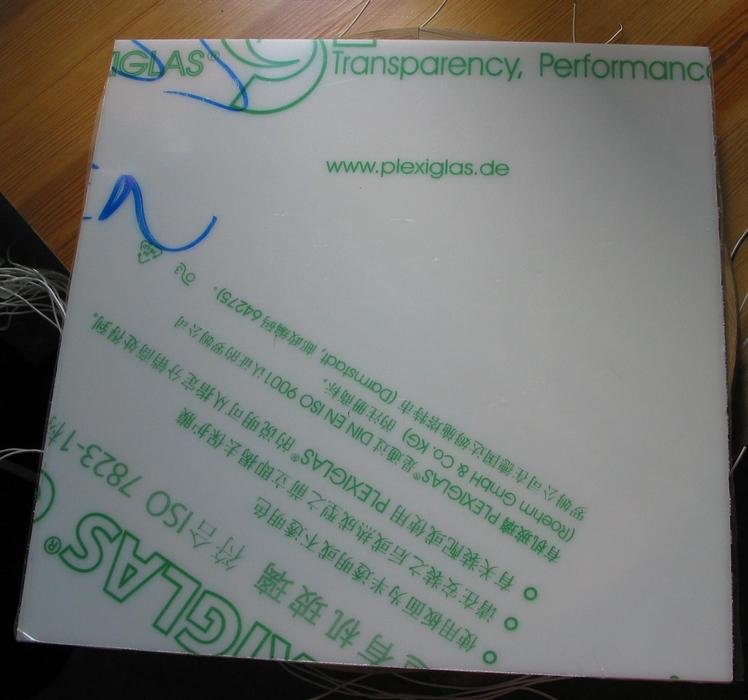

En bit vit plast, samma som används i ljusskyltar
Tänkt att sitta framför själva klockan, så man enbart ser de lysande "visarna" (2007-08-02 17:08:09)
Produkter på bilden:

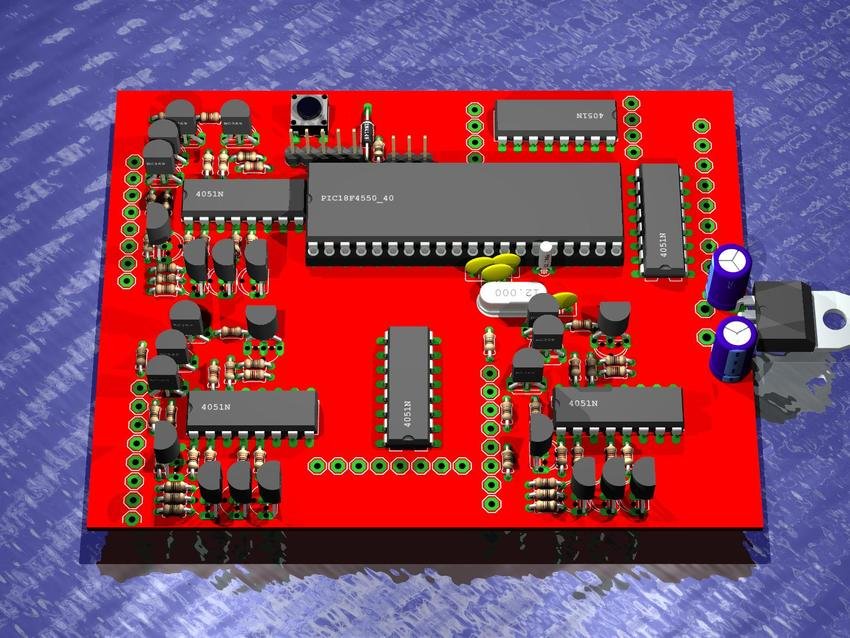

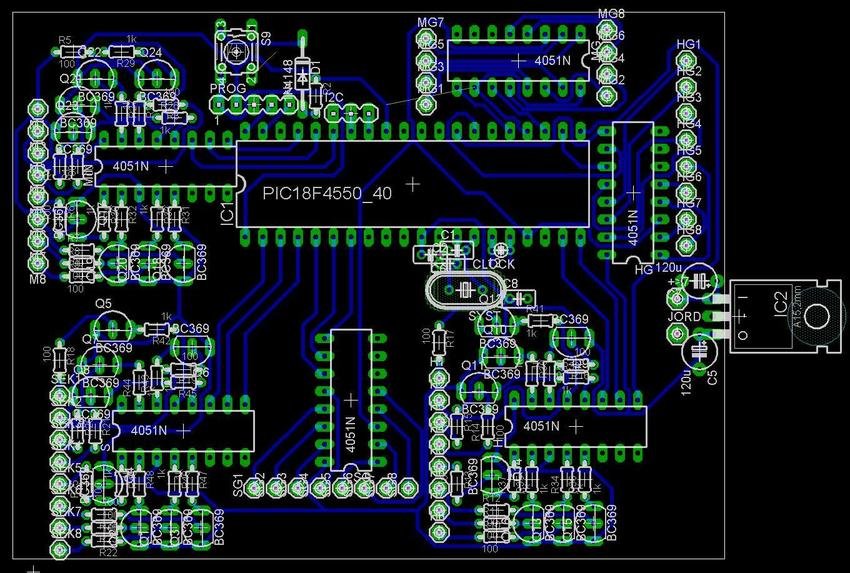

Ungefär såhär kommer kretskortet bli.
Uppritat med Eagle 3D (2007-09-09 15:40:01)
Produkter på bilden:

Kretskortet
Nu ska det bara skrivas ut och bada bubbelbad, får se när det kan bli av.
(Eller ja, ska förståss testas först så jag tänkt rätt.) (2007-09-09 15:48:36)
Produkter på bilden:

Kretskortet
Nu är kretskortet beställt, kommer i morgon, borde se ut ungefär såhär, kommer väl upp en verklig bild i morgon. Får se om det hinner lödas något då med, blir 3-400hål att borra, så inte säker på att jag hinner med, dessutom ett kort till som ska borras. (2007-11-07 20:24:47) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

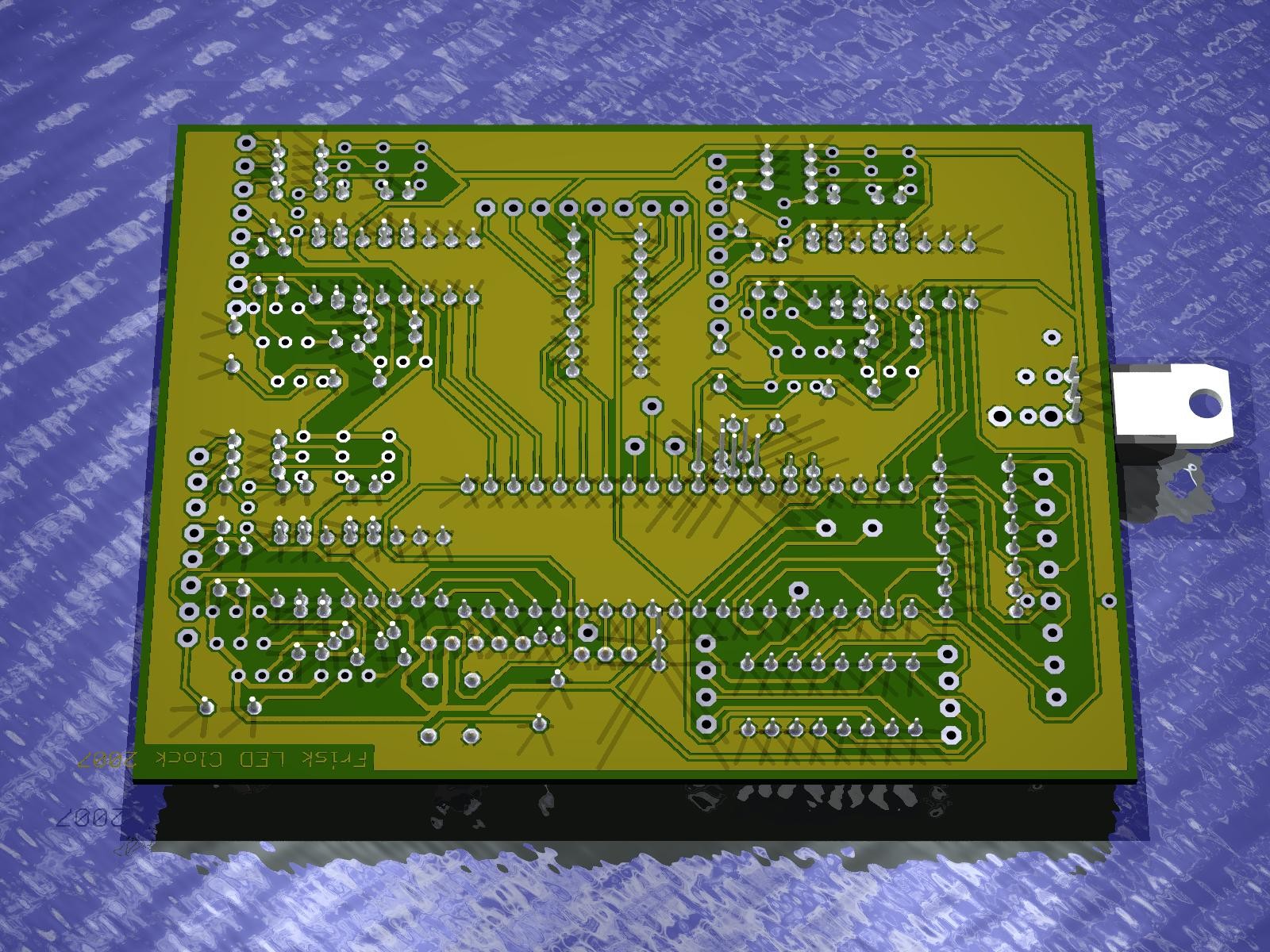

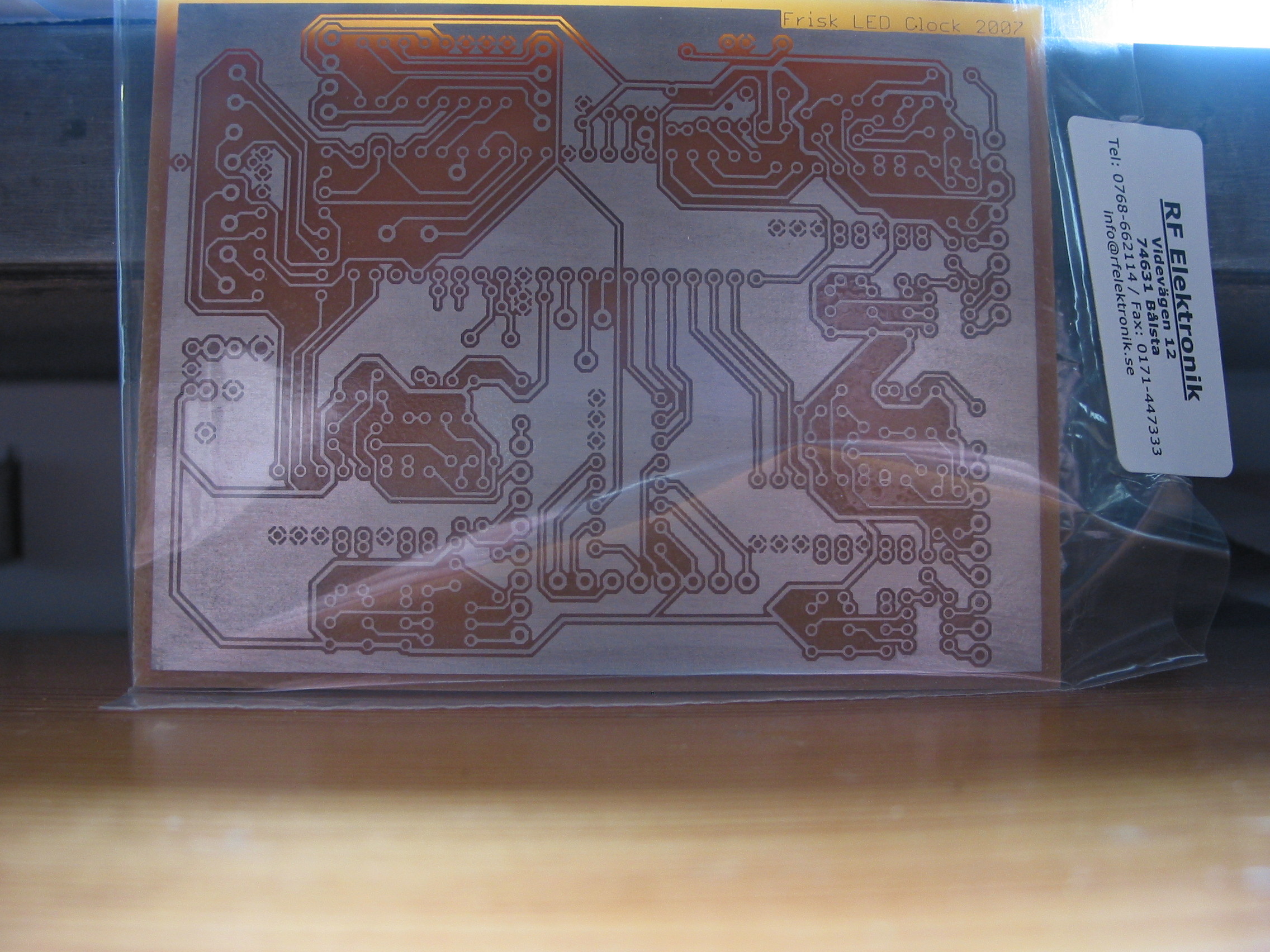

Sådär, idag kom kretskortet=)
Väldigt nöjd med resultatet, några "fel" på det, men var sånt som var fel redan på ritningen, ledare och vior som gick ihop.
Beställt, som synes från RF Elektronik, meddelade i onsdags, middagstid, att jag gärna ville ha korten (beställde detta och ett till) innan helgen, och fick korten på torsdagen.
Snabb och bra service, 125kr för detta kort, 100kr för likadana, om man vill ha fler.
etsat, förtennat och lackat. (2007-11-09 01:02:04) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

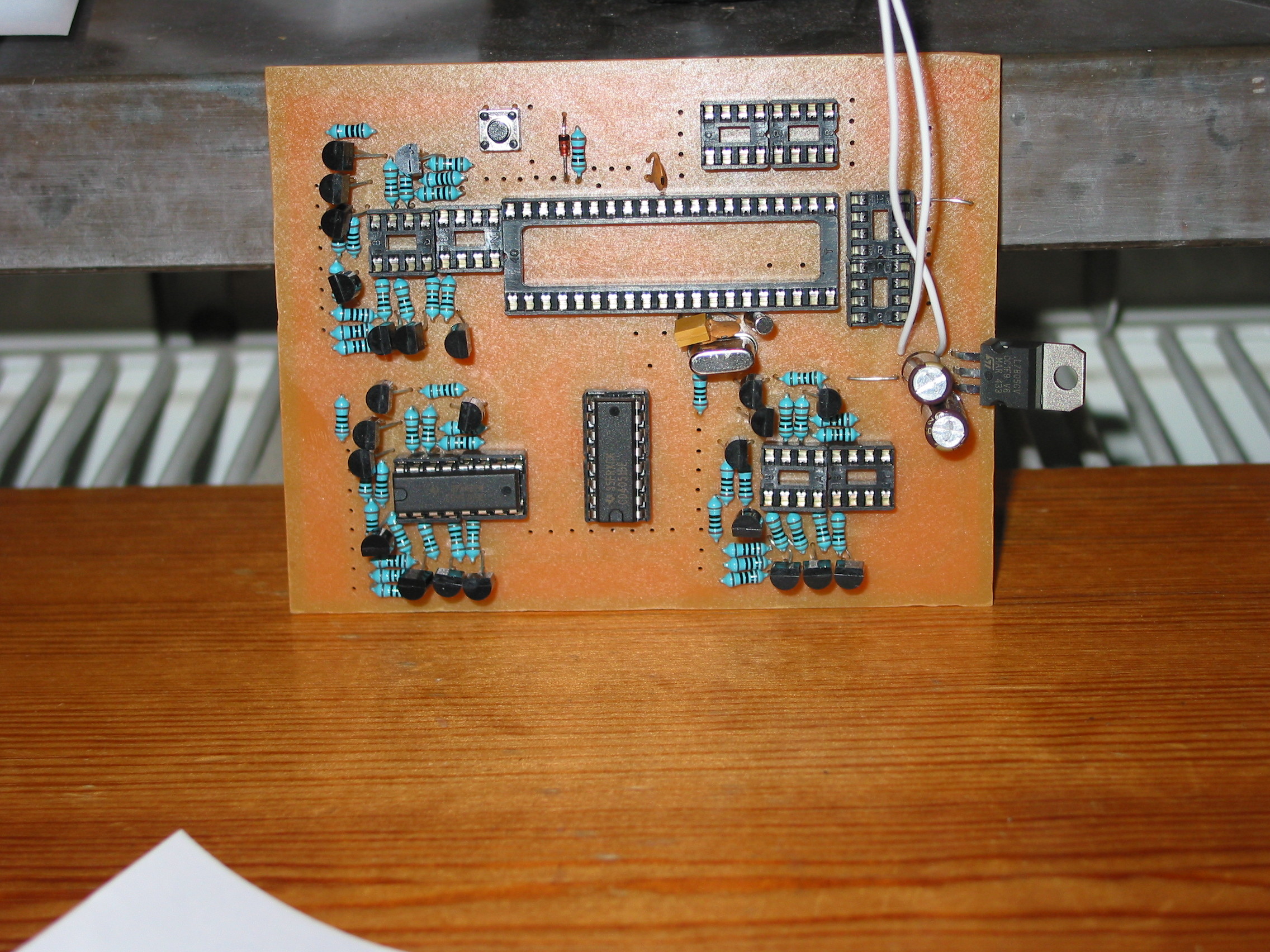

Sådär, några timmar senare och kortet nästan klart.
Saknas hon-stiftlist, för programmeringskontakt, hade ingen hemma, övriga hål är uttag till "lediga" ben på processorn, om jag upptäcker det behövs något mer, I2C-kommunikation, för att kunna ställa klockan centralt, och anslutningar för lysdioderna.
Mätte lite snabbt på det, verkar som något inte riktigt stämmer, kommer bara bränna något om jag fortsätter nu, så blir att slutföra i morgon. (2007-11-09 01:06:33) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
