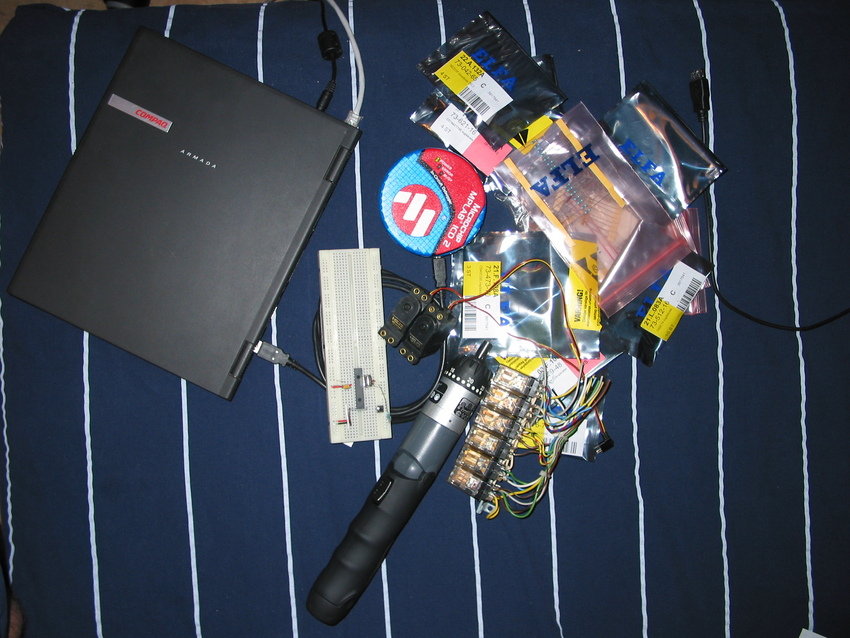

Lite komponenter för kommande projekt
Vad ska detta blì?
tänkte äntligen försöka fixa lite saker som jag länge tänkt på, skaffat mig en PIC-programmerare nu så iaf ett steg på väg, gäller bara att tiden finns.
Vad som återstår innan programmeringen kan börja är någon form av kontakt mellan programmerare och processor. (2007-01-05 01:47:50)

Produkter på bilden:

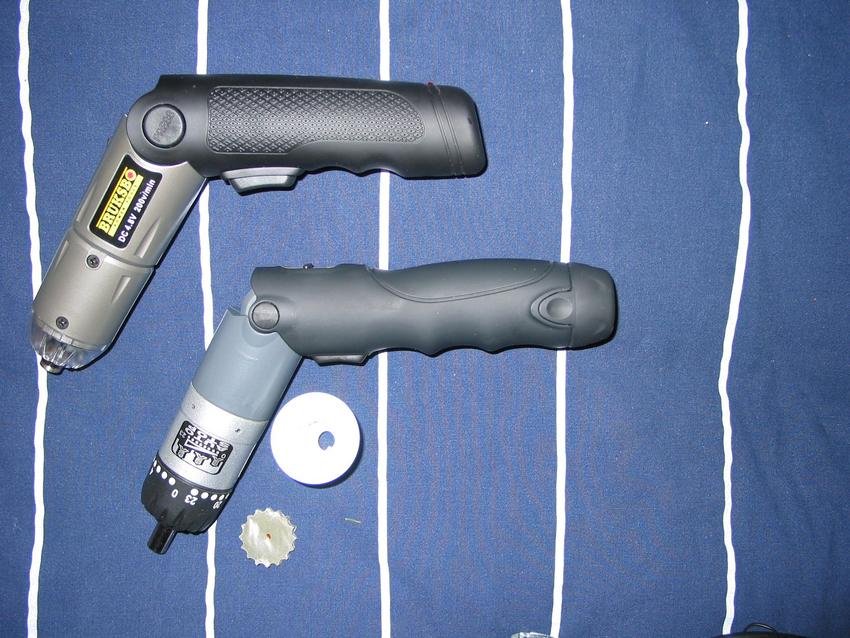

Belv ett inköp på Rusta igår, frågan är dock hur man får isär den vid leden.
Ganska lik Clas Ohlsons modell, känns dock lite mer "budget" plast istället för alu på något ställe och så. väger lite mindre, Ni-Cd batterier istället för Ni-MH, men båda ska väl fungera fint till det d ska användas till.
plus på Rustas är att det finns inbyggd lampa (obs.lampa, ej LED) (2007-01-06 19:52:01)

Produkter på bilden:

Funderade på vad jag skulle äta idag, fick bli champinjoner
(2007-01-06 20:04:34)

Produkter på bilden:

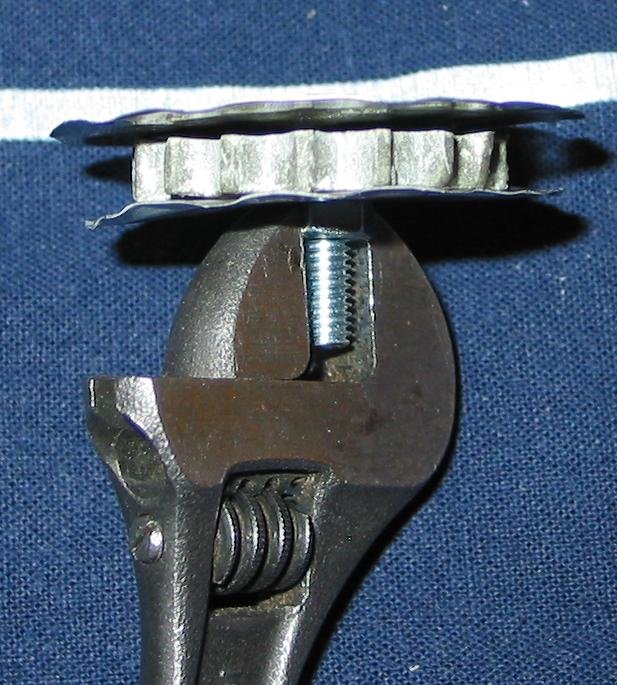

Vad kan detta tänkas bli? här syns varför det blev det matvalet.
(2007-01-06 19:43:40)

Produkter på bilden:

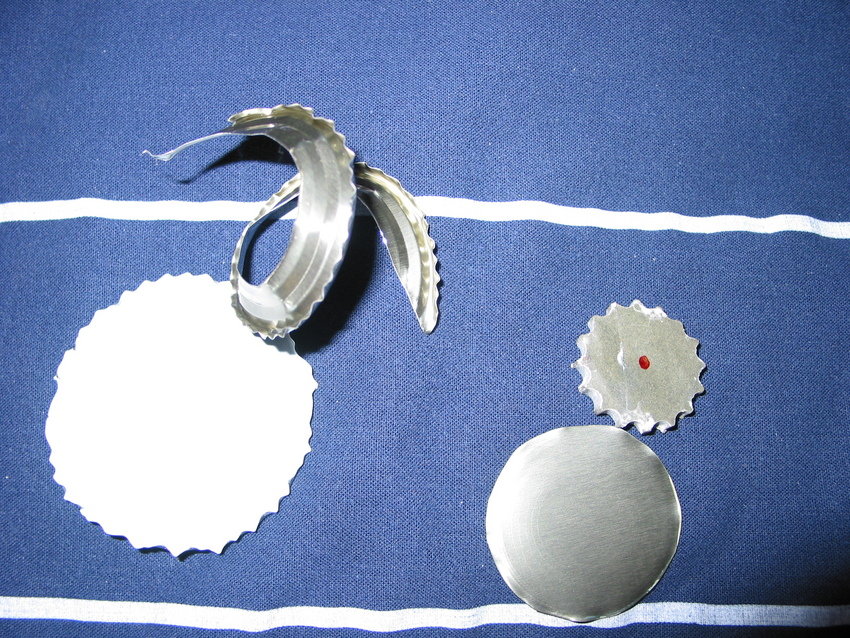

Så blev det tillslut, någon som kan se vad det är? Eller kanske ska säga, ska vara.
(2007-01-06 20:49:50)

Produkter på bilden:

Samma som ovan med annan vinkel
(2007-01-06 20:48:56)

Produkter på bilden:

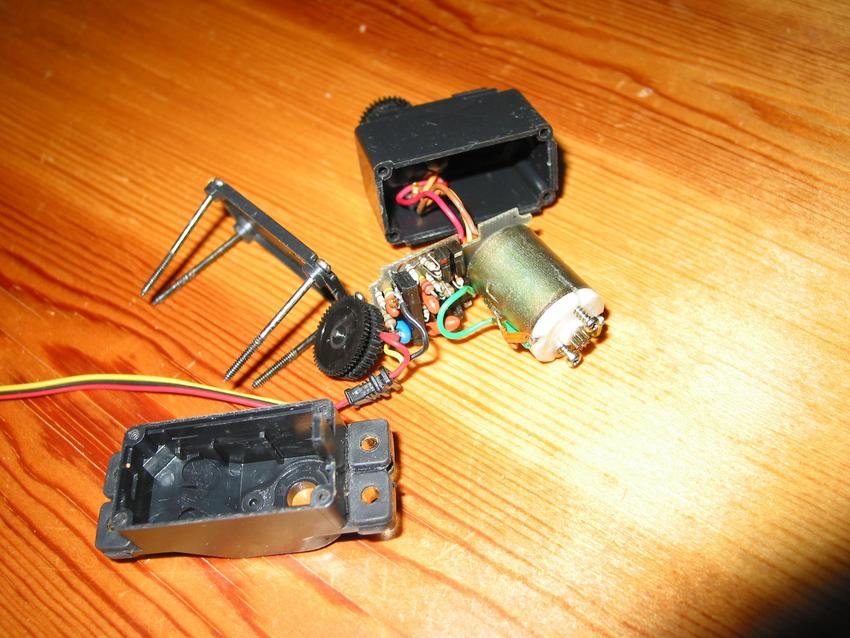

Något frammåt i alla fall..
Har inte gjort så mycket här senaste tiden, men inte att jag inte jobbat, men blivit mer programmering än praktiskt, inte så kul att se ettor och nollor.
Har i alla fall lyckats bränna detta servo, även om jag inte tror det var helt från början (med enbart drivspänning, ingen signal ska det stå still, gjorde inte detta) Kom rök ur det, vilket troligtvis var fel.. kommer i alla fall ha nytta av utväxlning m.m. så ingen jättekatastrof (köpte 2st för 100kr) men behöver nu minst ett till servo.
I alla fall lyckats styra det fungerande servot hjälpligt, så nu är de flesta programmeringsbitarna i alla fall lösta, ska bara kopplas samman. (2007-01-12 21:09:33)

Produkter på bilden:

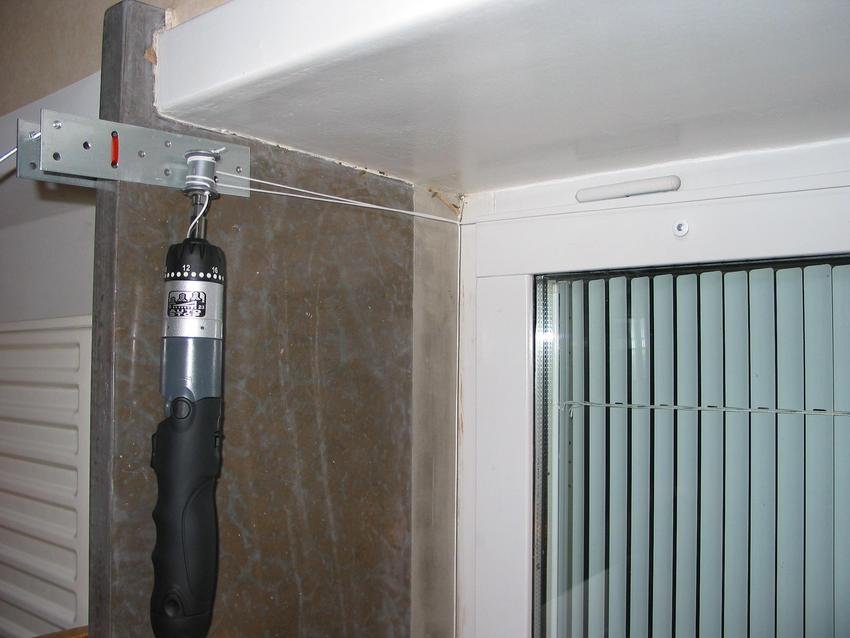

Så, nu kunde jag inte hålla mig, eller kanske snarare ska säga, nu har jag kommit såhär långt.
andra skruvdragaren ska altså vara för att hissa upp persienerna, dragit lite nya linor så båda går upp samtidigt, funkar riktigt bra såhär långt. Antar ni nu kan räkna ut även vad servorna ska vara till för.
Har tänkt mig montera skruvdragaren "stående" altså paralell med den ännu icke avsågade gängstången på "fästet" hur fastsättningen kommer ske återstår att se. (2007-01-13 02:37:02)

Produkter på bilden:

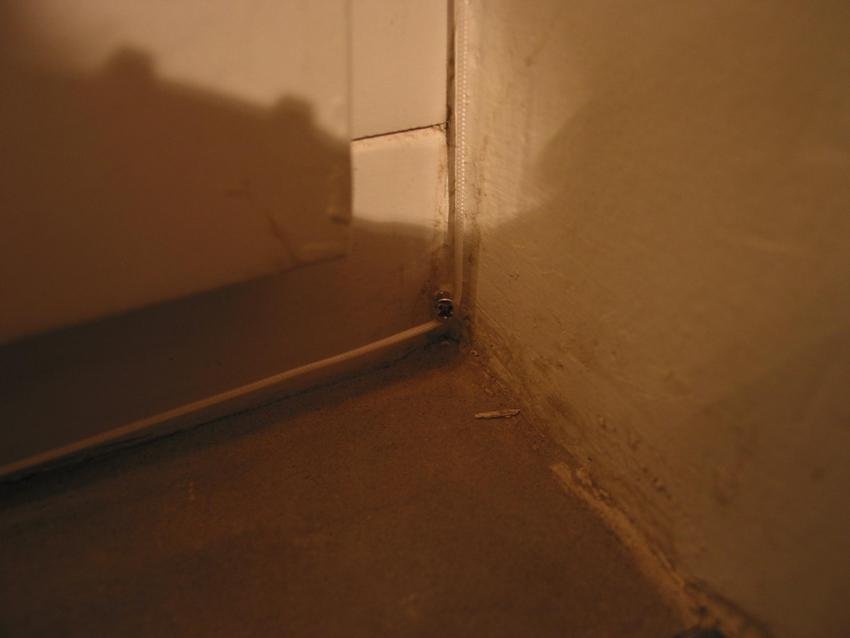

Såhär ser det ut under andra fönstret. bara förlängning av ordinarie linor. Funkar fint att öppna fönster m.m.
(2007-01-13 02:38:54)

Produkter på bilden:

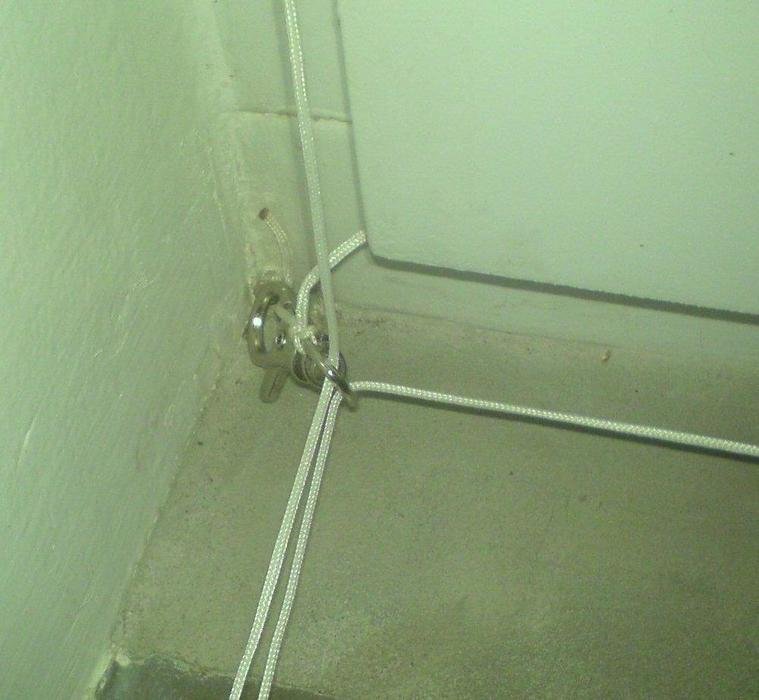

Sådär, var lite för mycket friktion i snöret, så persiennerna åkte inte alltid helt ner.
Löstes med en krok jag hade liggandes. (2007-01-13 14:44:40)

Produkter på bilden:

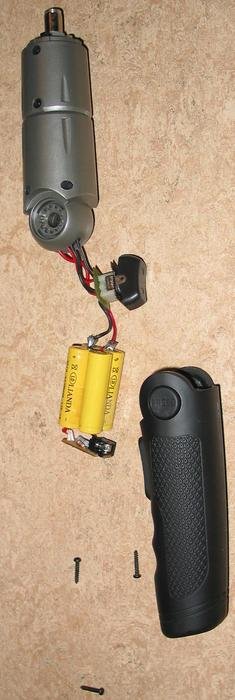

Sådär, äntligen isär
Kom på hur man skulle få isär skruvdragaren. (2007-01-21 20:00:13)

Produkter på bilden:

Köpt ytterligare en sånhär.
Vad kan man tänkas göra med dessa då? (2007-01-21 20:07:49)

Produkter på bilden:

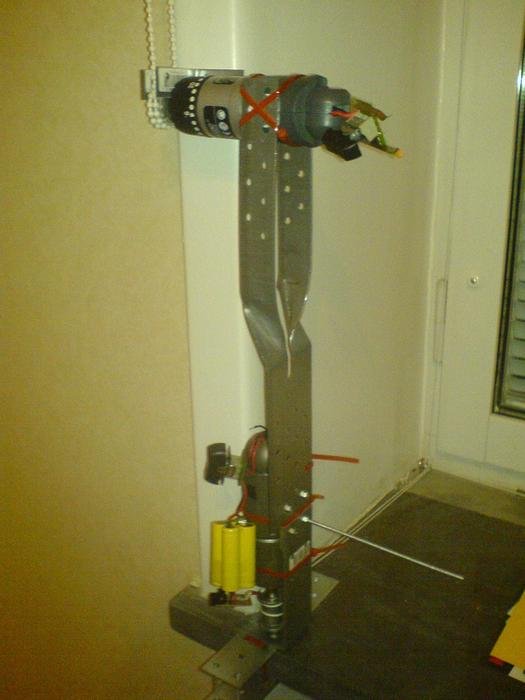

Vackert torn
Sådär ,fått ihop allt ungefär som det var tänkt, dock blev det inte alls som jag trott (som vanligt då..) Persiennerna, som jag var säker på skulle vara svårast verkar bli det lättaste, medans rullgardinen verkar jobbigare att kontrollera. Behövs mer för att hålla snöret på plats, får planera det senare, finns inte så mycket tid nu pga. av skola och annat. Allt kommer troligtvis drivas av ett gammalt AT-nätagg, har ett litet liggandes. kommer nog drivas med 3V. (2007-01-23 23:17:46)

Produkter på bilden:

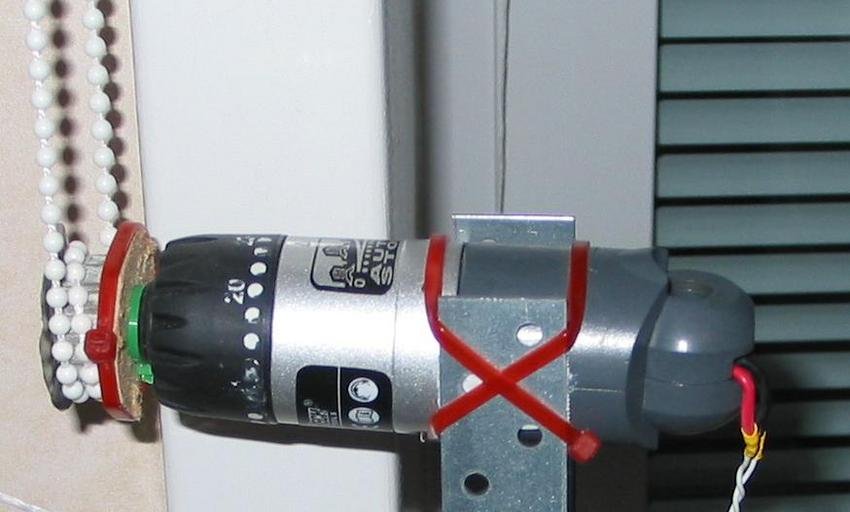

Lite bättre bild för motorn för rullgardinen, nu även med fast ström
(2007-05-10 01:31:33)

Produkter på bilden:

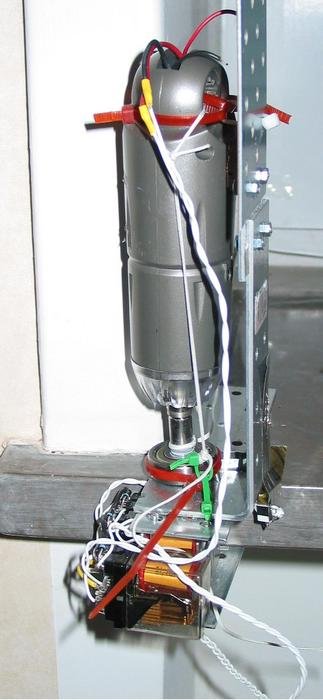

Bild på motorn för persiennerna, även med styrrelän under
Visst stod det väl 3A på kopplingstråden? ;) kanse inte helt optimalt, men går såpass kort tid.
satt ett kullager under för att fördela belastningen lite, tror inte skruvdragaren är gjord för belastning i sidled, spec. inte när den var så billig.
Självklart ska buntbanden kapas, men väntat lite med det om det skulle behövas göras justeringar. (2007-05-10 01:32:50)

Produkter på bilden:

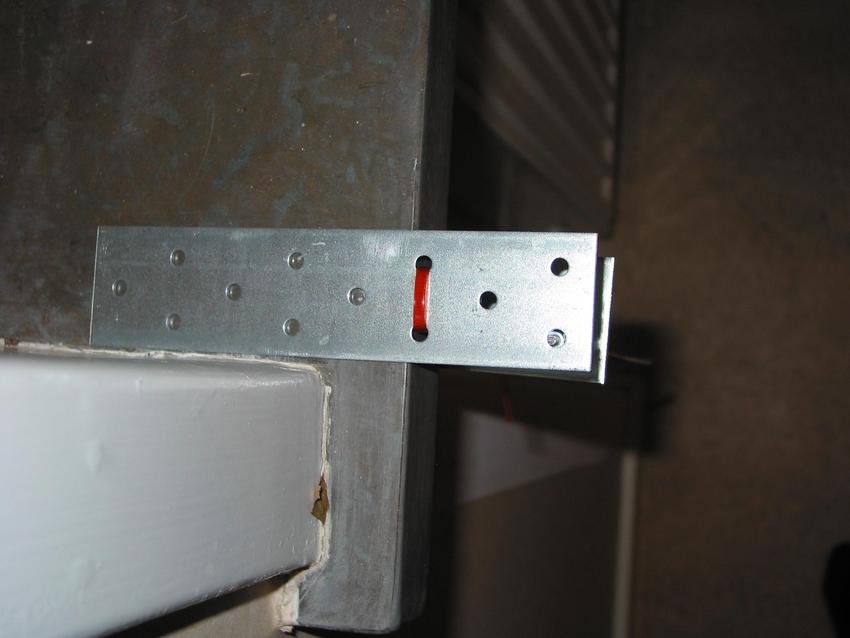

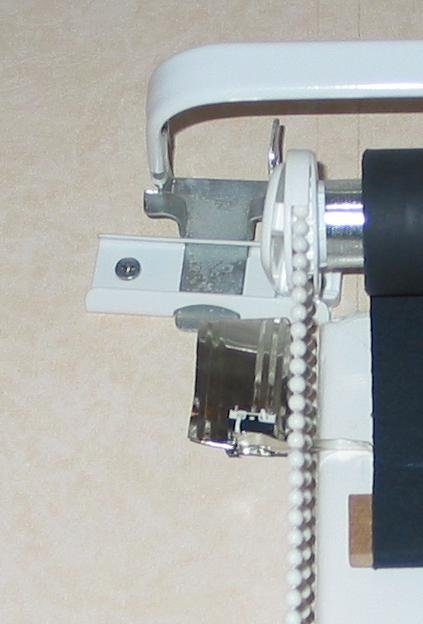

Sensorn för att reagera på att rullgardinen är uppe, verkar reagera, dock inte inkopplad än.
sensorn för nedläget syns på bilden ovan, dock är snörerna till persiennerna för lite så verkar inte som den slås till. (2007-05-10 01:37:00)

Produkter på bilden:

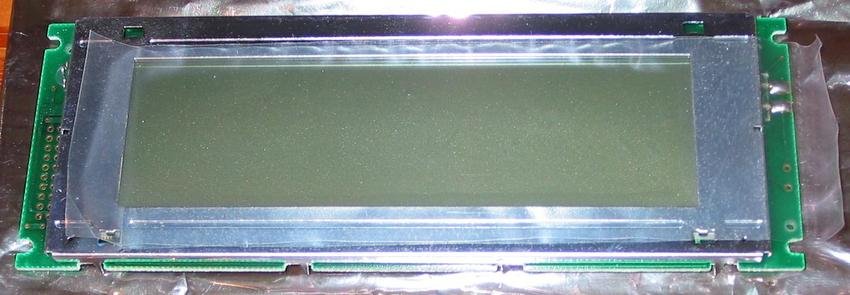

hittat en liten display som ska in i systemet med.
240x64 grafisk display, EL-bakgrundsbelyst, som även verkar klara ASCII-kod, dock inte hunnit programmera den än, det mesta andra börjar bli klart nu, ljussenstorer, styrsignaler och reaktion på ändlägen, dock något i koden som inte gör som jag tänkt, försöker lösa de nu. Efter det ska det väl läggas lite tid på displayen, hoppas den fungerar, kom över den "begagnat" rätt billigt. (2007-05-10 01:38:45)

Produkter på bilden:

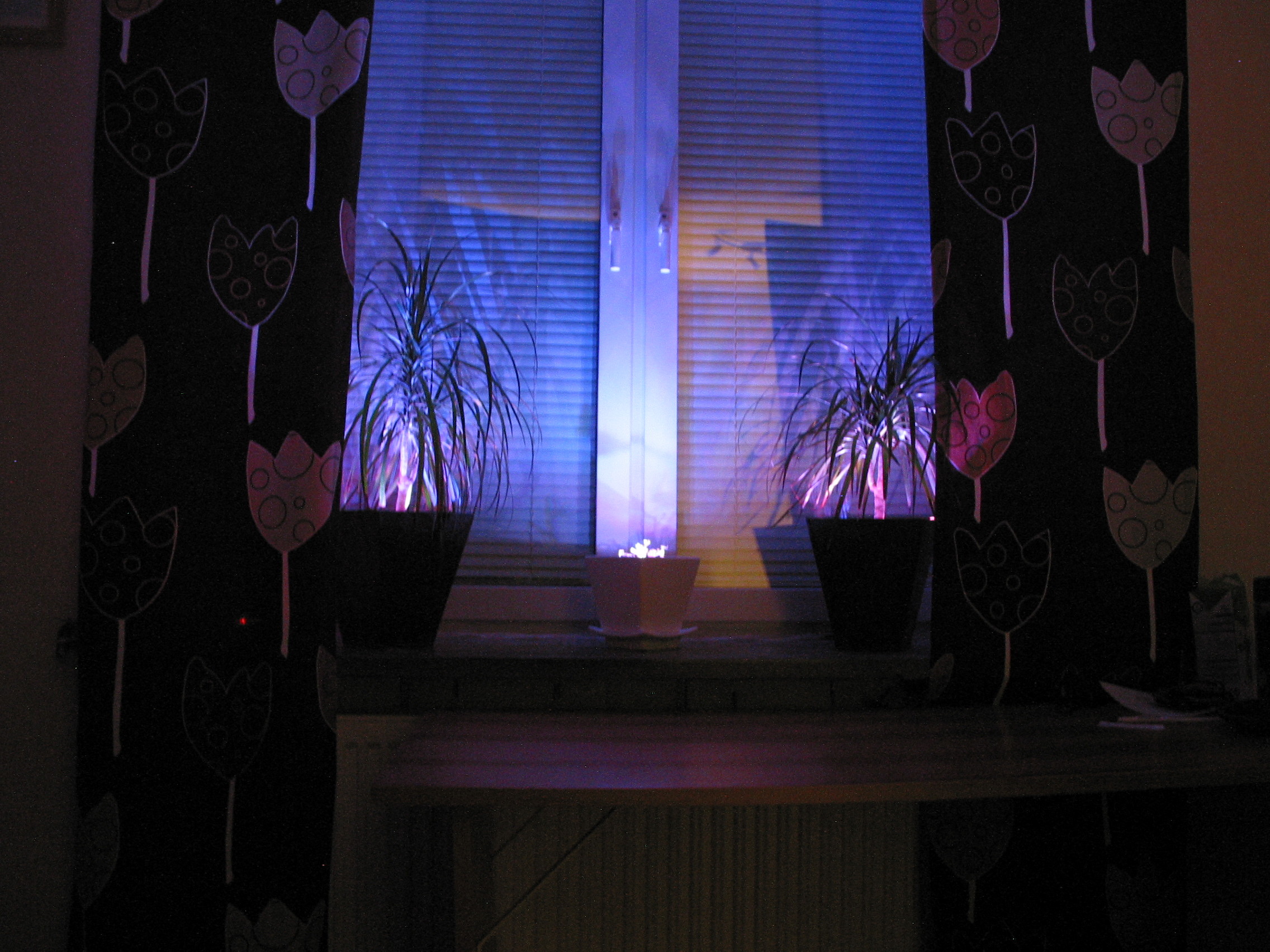

Fönsterbelysning
Bestående av 12st RGB-lysdioder som växlar mellan 16 miljoner färger, ett färgexempel.
Svårt att fota belysning/i mörker, men syns ungefär hur det ser ut. (2007-11-04 23:08:17) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:

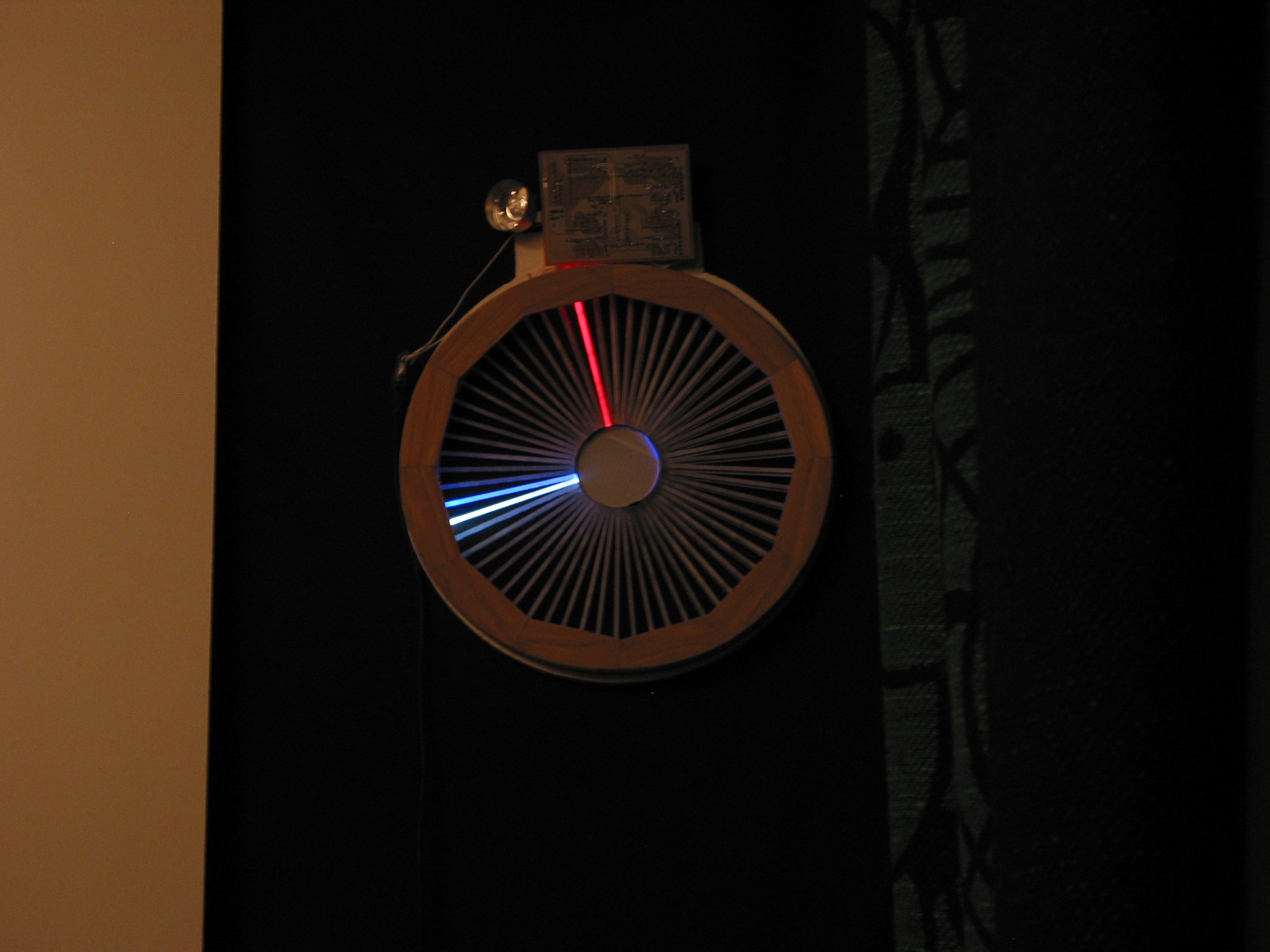

Kommit en bit längre.
Sådär, nu är klockan uppe på väggen och går, dock en del kvar.
Kretskortet ska teckas, kommer göras med en gömd datumdisplay, egen design.
Värmeljushållaren ska bytas mot kylfläns, hade dock ingen passande hemma och upptäckte spänningsregulatorn blev lite varmare än vad som kändes "bekfämt" funkar ganska bra, men är ju inte snyggt.
Ramen ska fixas till
Tyvärr blev bilden något underexponerad.
Strömförsörjning ska döljas
I2C ska programmeras.
+troligtvis massa mer jag inte tänker på just nu. (2007-11-20 23:53:58) Bilden är högupplöst. Klicka i bilden för att zooma.

Produkter på bilden:
