Som många andra har jag en dröm om ett fint biorum. Något närme denna dröm kom jag när jag och min fru köpte hus.

Men tyvärr tillåter inte budgeten att köpa in massa trevliga, oftast dyra, prylar.

Så det får bli ett budget biorum där allting kanske inte är perfekt. Men som familjen ändå kan gå in i och uppleva lite mer än vad man gör framför TVn.

Min tanke från början var att jag river lite väggar för att göra plats för biorummet.

Bastu, dusch och lite förråd skulle…

  Läs hela
Produkter i albumet:
DALI Concept 2 (Surroundhögtalare )
DALI Concept 6 (Golvhögtalare )
Yamaha NS-IC800 (par) (Inbyggnadshögtalare )
XTZ 95.33 (Centerhögtalare )
XTZ 95.22 (Surroundhögtalare )
miniDSP UMIK-1 (Mikrofoner )
Visa alla 8 produkter Detaljer
Bilder i detta album Växla till minatyrbilder
3D vy
Typ något så här blir det. Enkelt eller? Jag hoppas på det :)
(2018-11-07 08:40:38)
Produkter på bilden:

Före starten
Där är idag en dusch samt bastu och förråd som skall rivas. Plats skall göras för biorummet och ett lite större förråd som är mer välplanerat.
Ganska stort vardagsrum till vänster som skulle kunnat användas. Men jag vill ha ett dedikerat rum som man kan gå in på kvällen och köra en film utan att alla väcks. Huset är ett L-hus så detta rum ligger väl till för ändamålet! (2018-11-07 08:32:35) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Efter rivning
Snabb överblick på hur rummet kommer se ut.
Baffelvägg bak som döljer surroundhögtalarna och som kan innehålla diffusorer/dämpning.
2st soffor varav den ena står på ett podie som kan fungera som helmholts resonator (absorbant).
Atmos högtalare i taket för den primära sittplatsen.
Projektorn vill jag bygga in i en hushbox så att den inte hörs.
Där fram är det en liten baffelvägg på sidorna och under duken som får dölja högtalarna. (2018-11-07 08:36:18) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

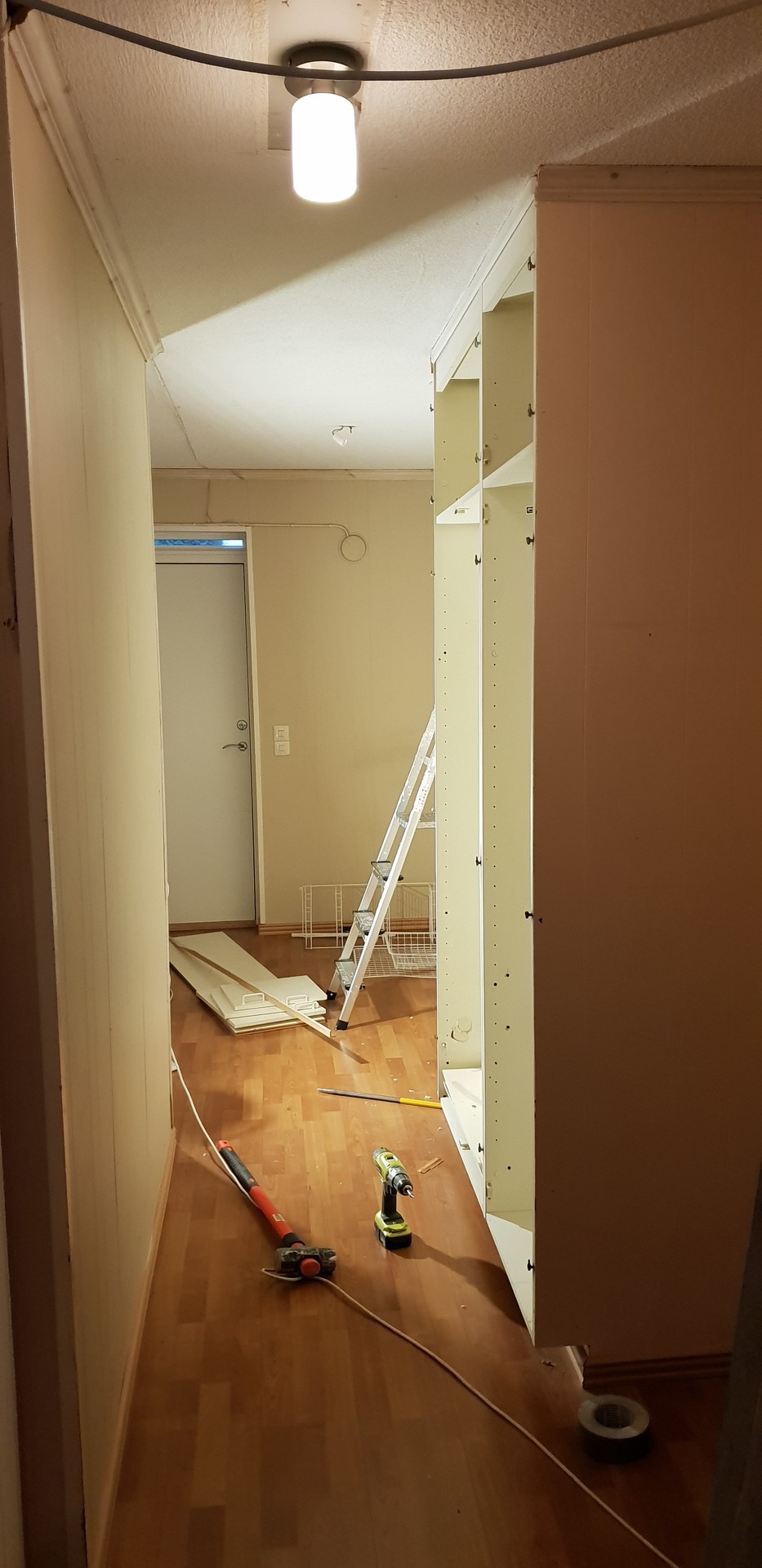

Innan rivningen 1
Här ska garderoberna rivas och lite vägg till vänster. Dörren till biorummet kommer vara här. (2018-11-12 07:23:06) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Innan rivning 2
När man kommer runt hörnet ser man ett litet utrymme som förra ägaren använt som extra TV rum. På tok för litet och många dörrar i vägen. Det är ett förråd längst fram. (2018-11-12 07:25:09) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

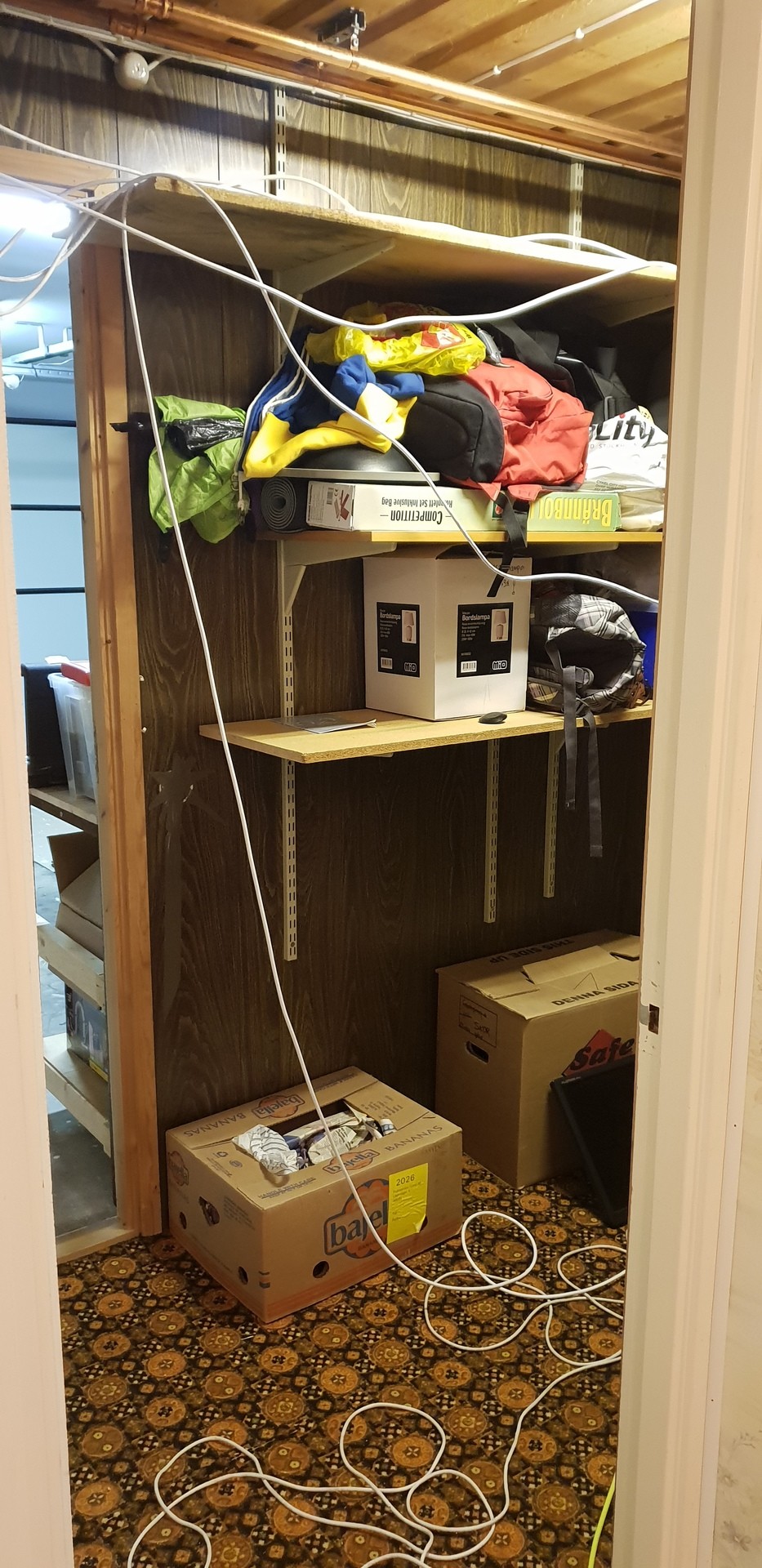

Innan rivning 3
Här kan man se ett litet förråd, duschen och längst in är en bastu. Allt skall bort! (2018-11-12 07:32:13) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Innan rivning 4
Längre in är det ett förråd samt ut/ingång till garaget. Detta förråd kommer bli större. Någonstans måste man ju ha allt skit :) (2018-11-12 07:35:01) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Rivning förråd 1
Och så började jag riva! Spännande då jag aldrig gjort något sådant förut. (2018-11-12 07:40:58) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Rivning förråd 2
BORTA! (2018-11-12 07:42:30) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

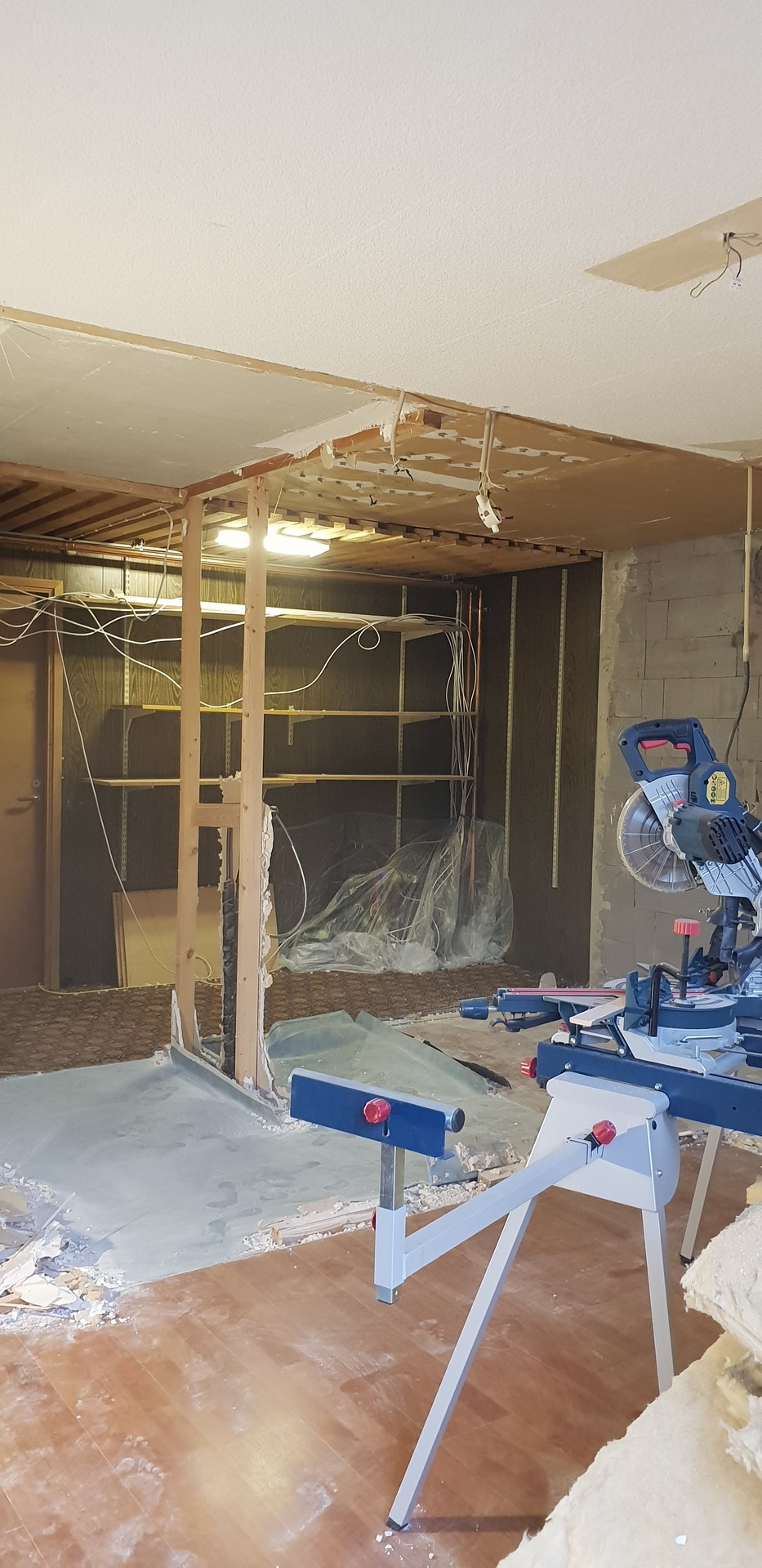

Rivning förråd, dusch , bastu
Sedan var det bara att fortsätta :) (2018-11-12 07:44:17) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

lite dammigt
Var tvungen gå ut i köket för att hämta en kall öl :) (2018-11-12 07:46:07) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Fast forward till nästa dag
Började så smått på fredagskvällen men på söndagseftermiddag var det färdigt. Vi har precis köpt huset och målat/spacklat. Lister skall kapas och sättas upp så det fick jag göra resterande söndag. Älskar verktyg men denna sågen fick jag faktiskt låna av en kompis till att gera alla lister. (2018-11-12 07:48:54) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

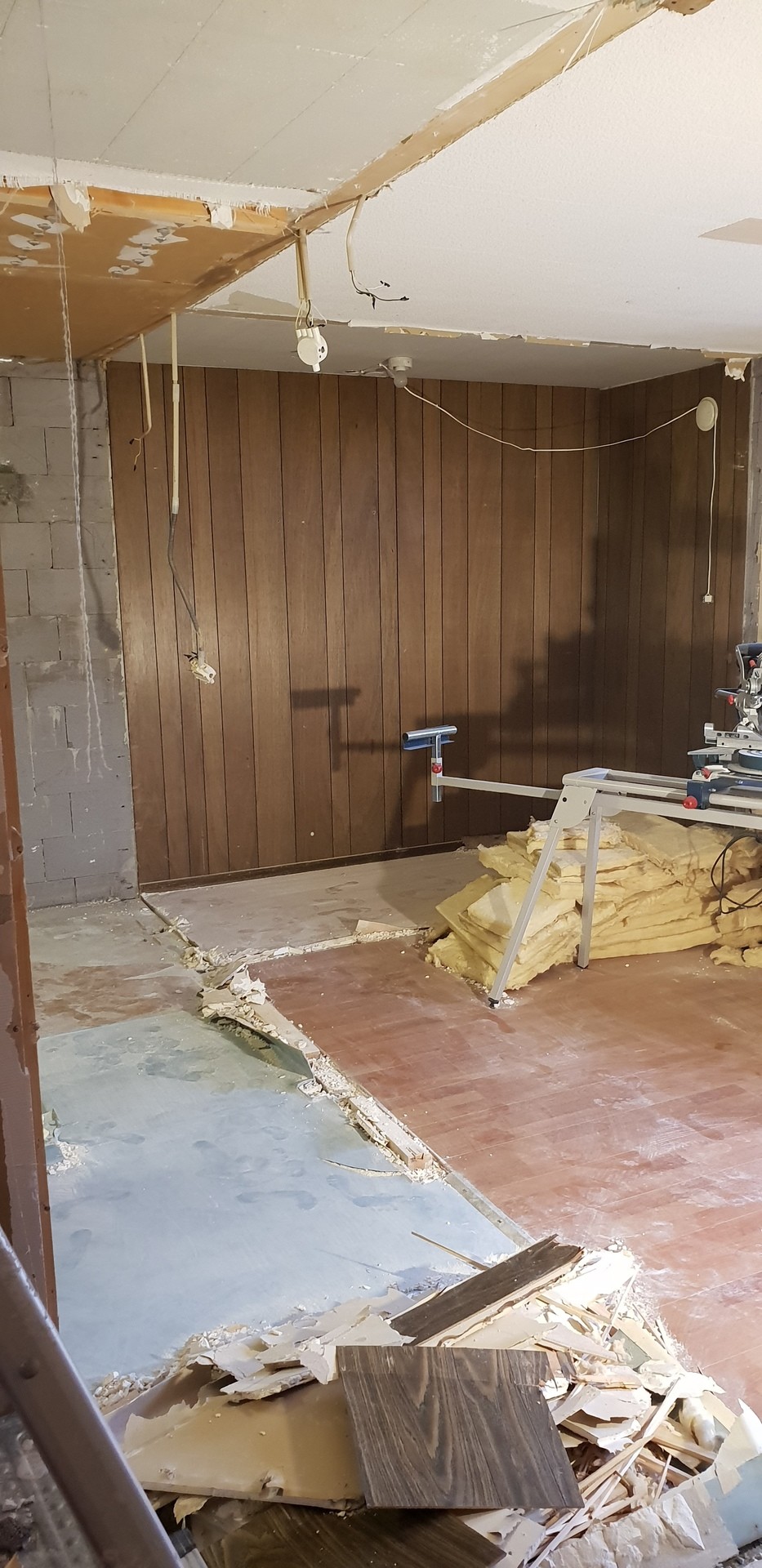

Resterande yta
Tog ut isoleringen från väggarna. Kanske jag kan återanvända den.
Kändes ganska mjuk o fluffig så det är nog bättre köpa nytt. Den ligger där tills jag bestämt mig. (2018-11-12 07:52:28) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

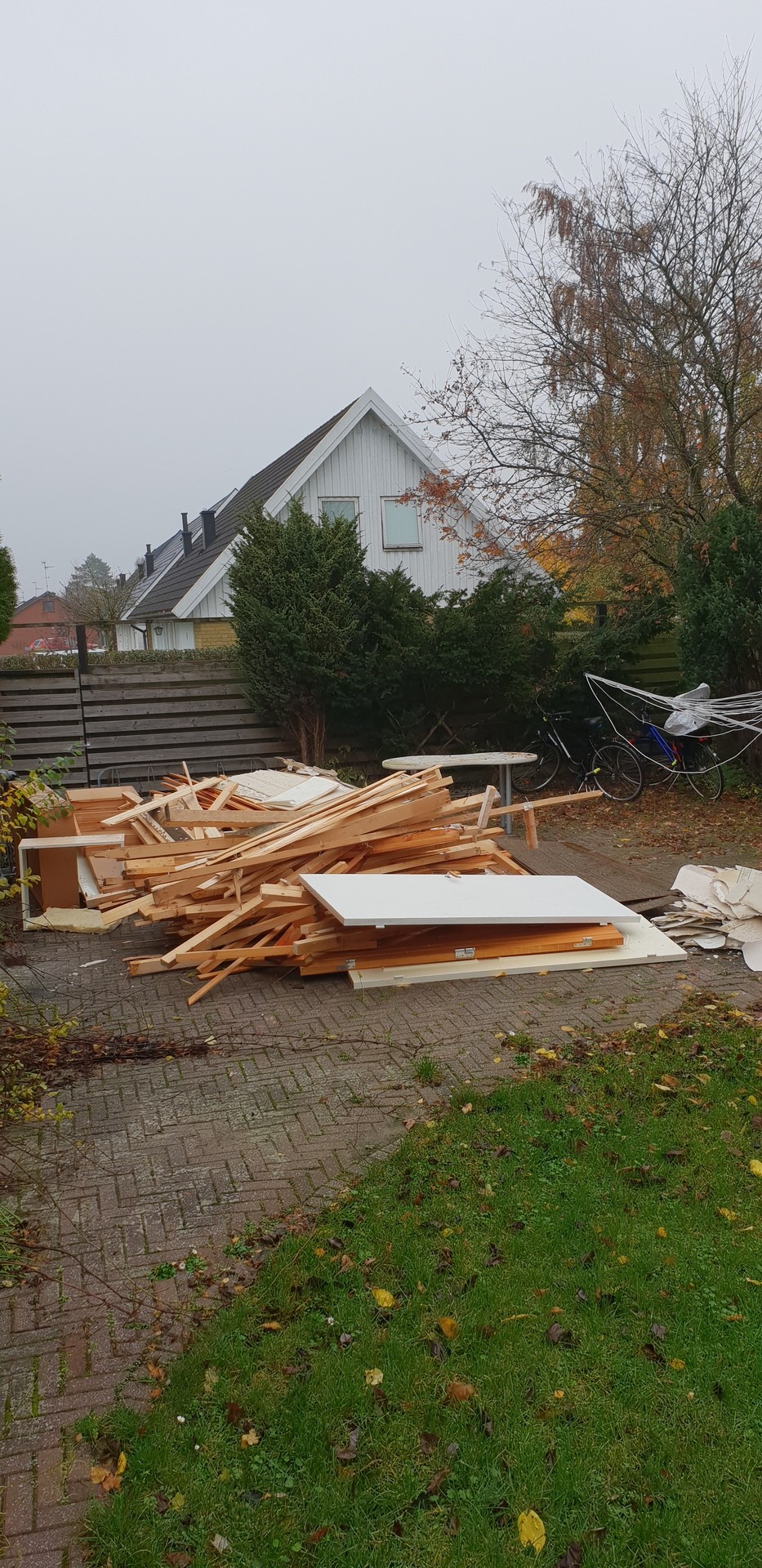

Bråte
Helt galet mycket bråte! Funderade på om jag kan återanvända något, men tror det blir mer meck och besvär än att köpa nytt (trots att jag försöker hålla nere kostnaderna). (2018-11-12 07:54:35) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

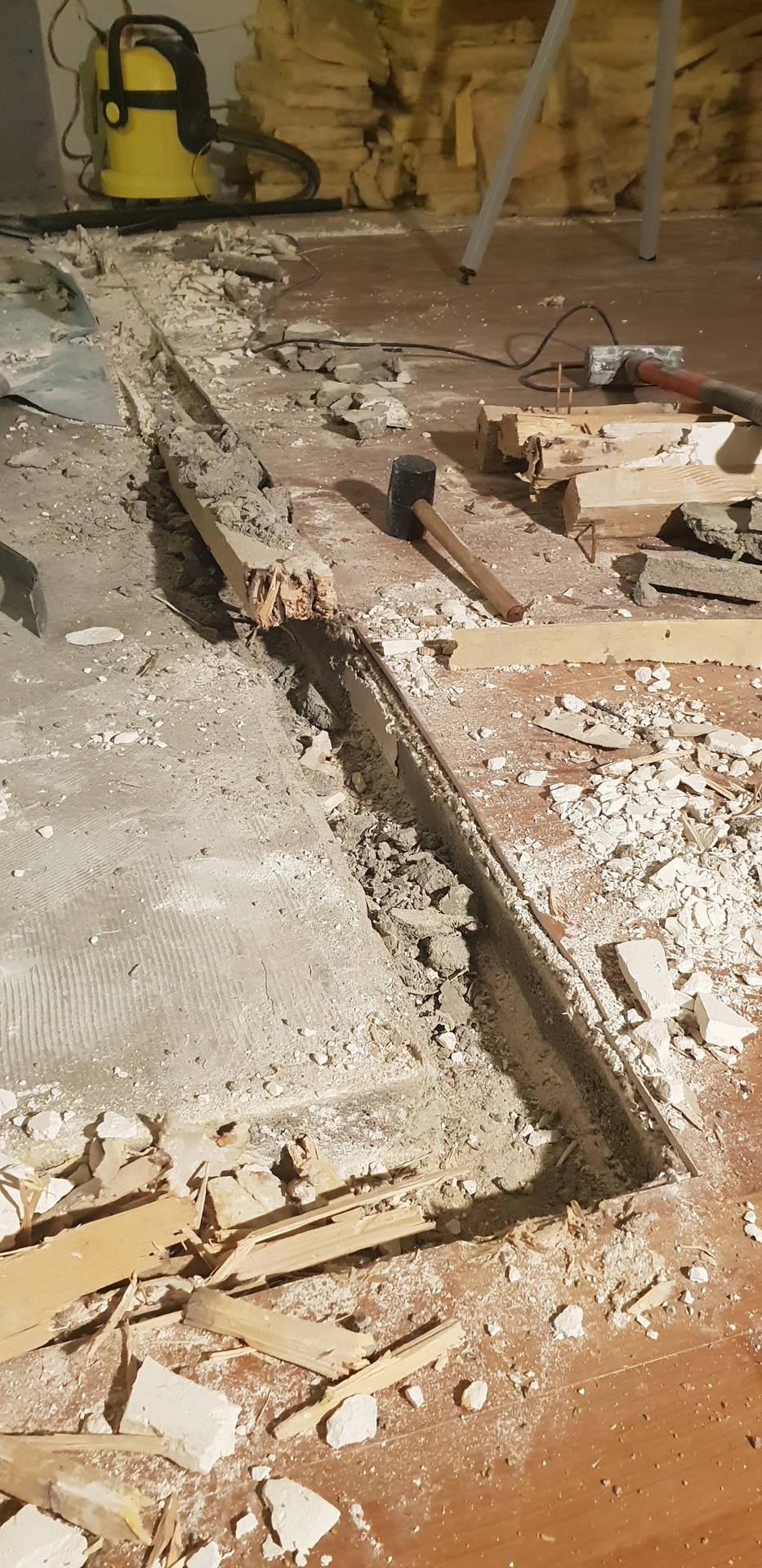

Alltid något man inte förväntat sig!
Verkar som att de göt in syllarna i betongen. Säkerligen ett normalt byggsätt, vad vet jag.
Dock ligger det även betong över träbitarna där dörrarna varit vilket gör att få ut de där syllarna kommer bli kämpigt.
Jag fick en timme att pyssla med detta igår kväll och fick loss 1 meter syll. Det är några meter till :)
Sakta men säkert! (2018-11-15 07:35:10) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Tar bort plastmattor
Kände jag haft momentum och skulle bli färdig hyffsat snabbt, men det klingas av ibland av familjelivet. Igår fick jag i alla fall fixa det sista med att få bort plastmattorna. Min dotter är snart 3 år och vill så klart hjälpa till. Så hon fick sitta med en multimaskin och få loss mattorna medans jag dammsög bort all betong som jag lösgjort pga syllarna. Har dessutom lovat frugan att vi skall till IKEA idag så blir förhoppningsvis på torsdag som jag blandar cement och börja fylla alla rännor. (2018-11-21 08:03:33) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Cement!
På lördagen blev det till att blanda cement och fylla hålrummen där syllarna satt samt lite av duschens nersänkning. Där skall den nya väggen gå ju :) (2018-11-26 07:54:00) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

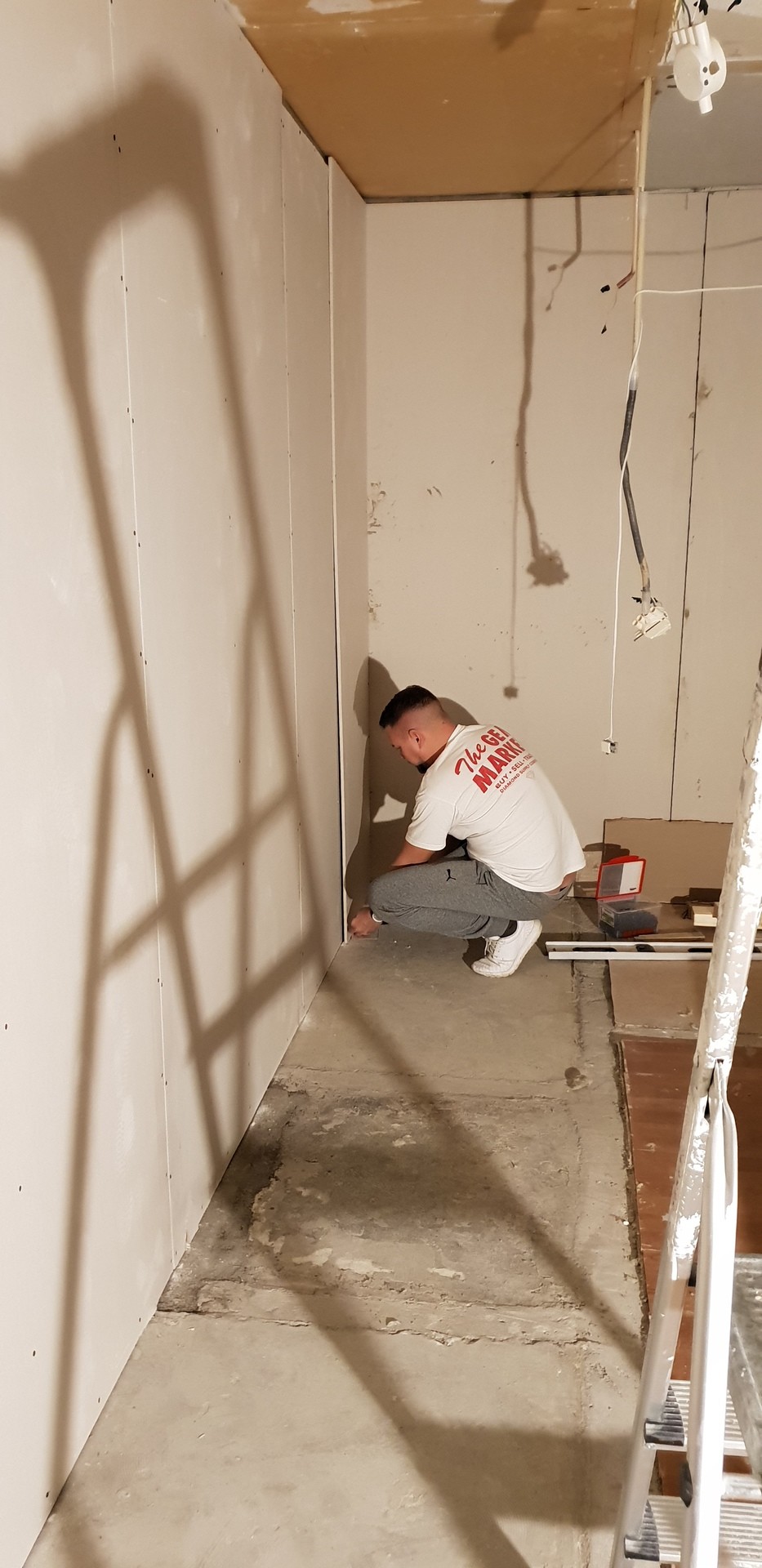

En hel del gipsskivor
Det blev en del bärandes av gipsskivor (40st). Måttade sedan upp var skivorna skulle hamna samt var hål för befintliga element, ventilation samt el skulle vara för de 2 ytterväggarna som är lättbetong.
(2018-11-26 07:56:08) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

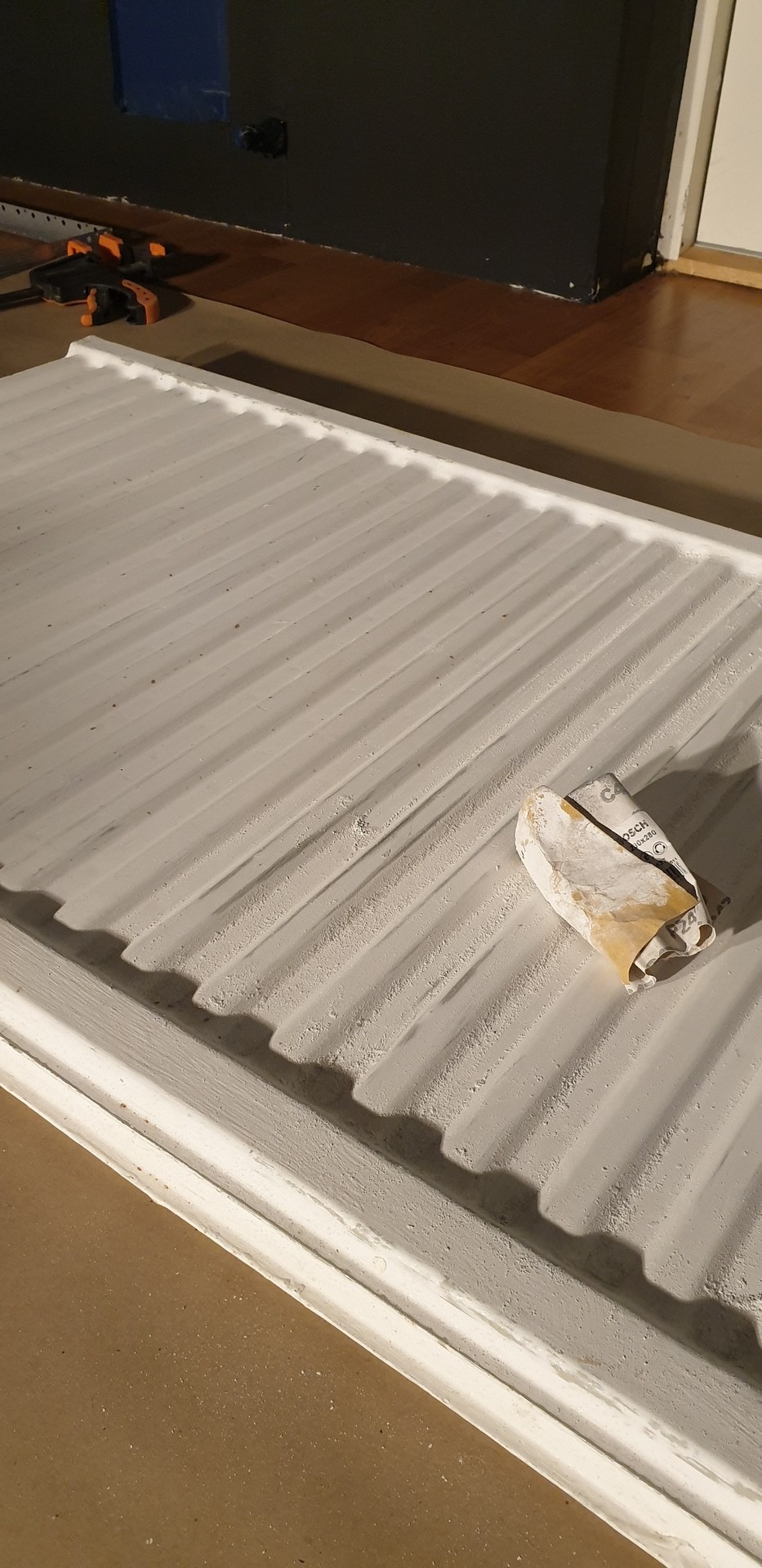

Limning med multifix!
Att borra fast gipsskivor på lättbetongväggar är ingen höjdare. Fick tips om att multifix (typ kakelfix) var det bästa och billigaste sättet.
Så det blev några påsar multifix som blandades och smetades ut. Kammades och sedan lyftes skivorna bara på plats samt trycktes till. Fixen greppade direkt så det var inga problem att skivan skulle sitta fast. Gick väldigt snabbt att sätta upp 10m och eventuella ojämnheter i lättbetongen (gamla limrester etc) jämnades ut i utrymmet mellan gipsskivan och väggen. (2018-11-26 07:58:40) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Gips på vägg
Då var en långsida samt en kortsida gjord. Lite spackling på det så är det som nytt! Nästa helg är tanken att det blir resning av vägg på den andra långsidan. Snart har jag ett rum! (2018-11-26 08:07:06) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

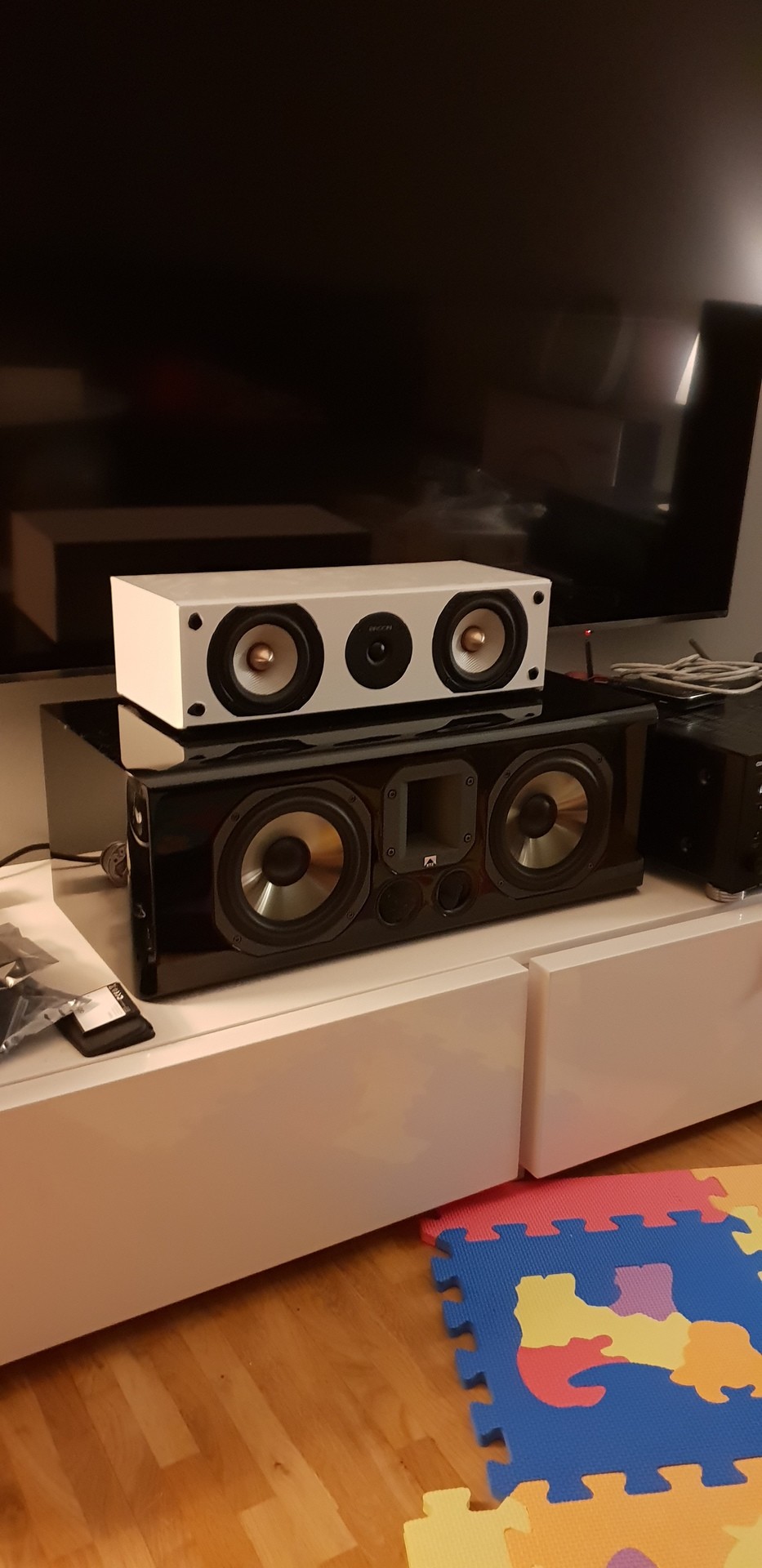

Ny center
Budget, men mest bang for the buck.
En XTC center inhandlades under black friday (fast den haft samma pris ganska länge).
Var tvungen packa upp den igår och herregud vilken skillnad mot min gamla center det var i storlek och tyngd! Kommer bli spännande när den sitter på plats i biorummet :) (2018-11-28 09:49:16) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  XTZ 95.33

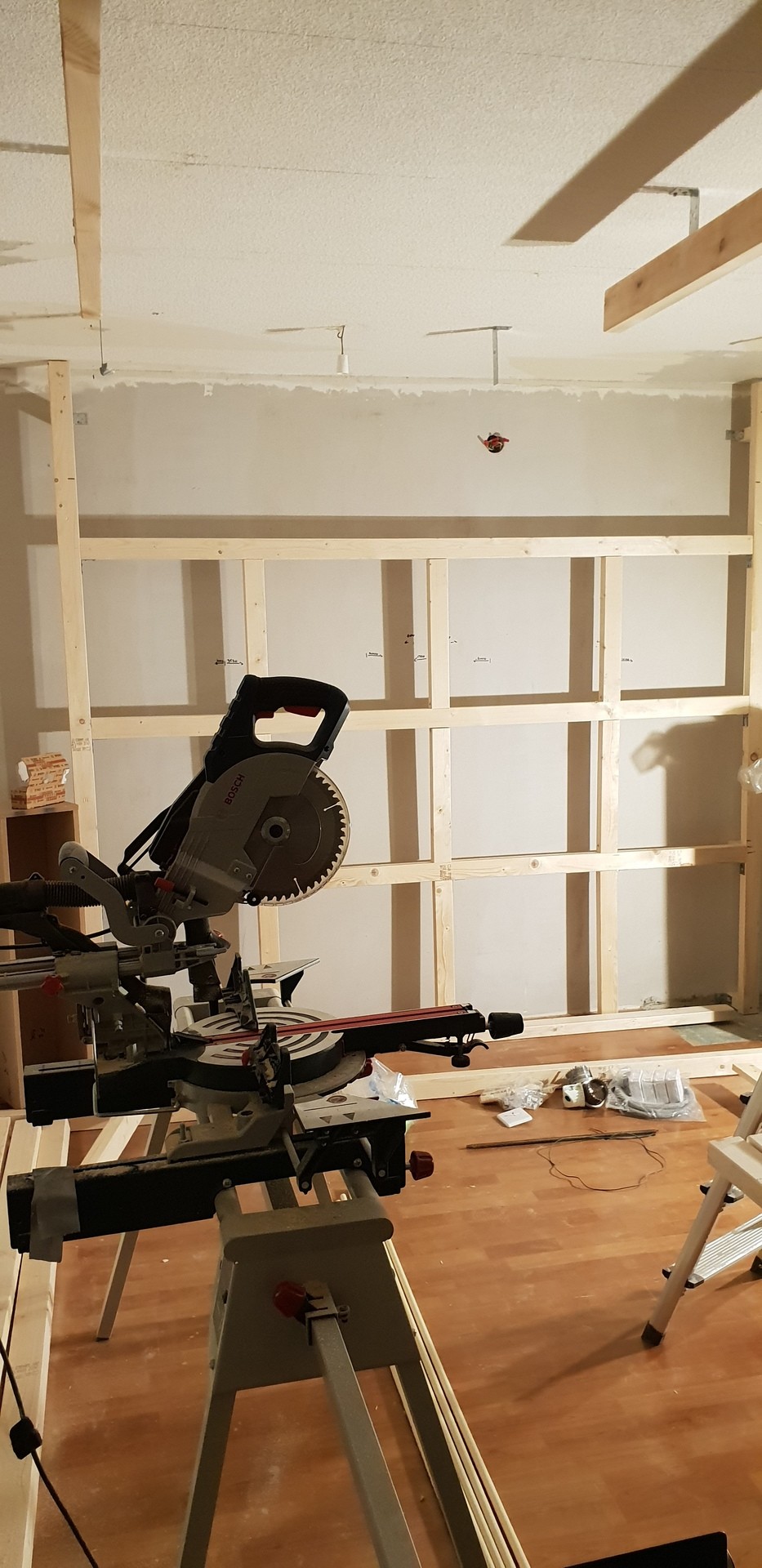

Frontvägg förstärks - START
Frontväggen mot vardagsrummet var som tur är dubbelreglat. Dvs denna gipsväggen sitter på 70 reglar. Gipsväggen i vardagsrummet sitter på egna 70 reglar så utrymmet i den väggen är totalt 140mm med luft spalt plus isolering. Dvs de är frikopplade från varandra och ljud förstärks inte lika lätt. (2018-12-03 08:18:13) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

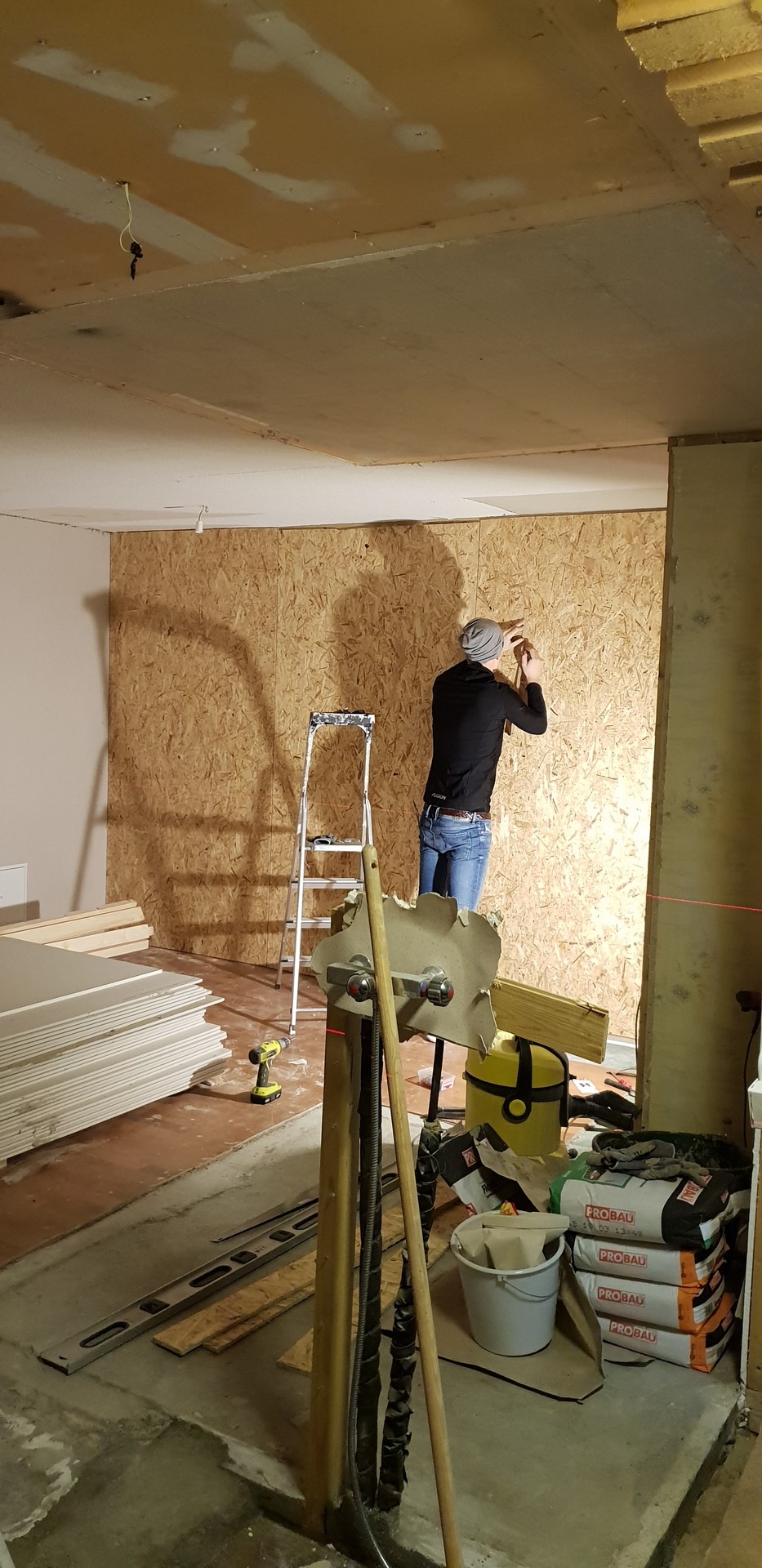

Front vägg + OSB
På med ett lager OSB så att den blir lite styvare (2018-12-03 08:22:04) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Frontvägg + gips
Och så ett lager gips utanpå OSBn. Nu är väggen bra stabil :) (2018-12-03 08:23:01) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

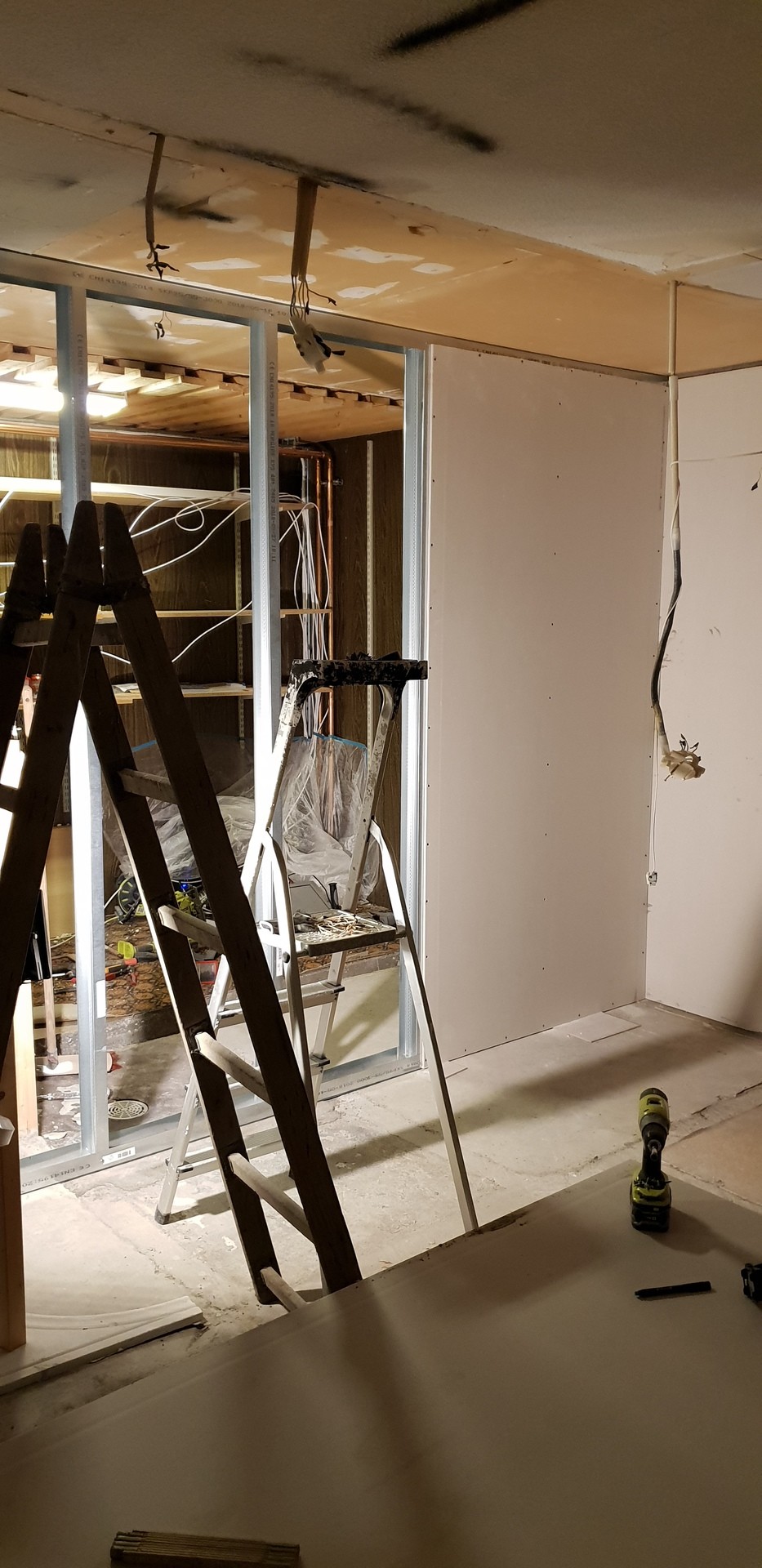

Bygga sidovägg!
Stålskenor gjorde jobbet fruktansvärt enkelt. Jag har aldrig satt upp en vägg men detta gick smidigt.
Bara klippa till rätt storlek och sedan fästa gipsskivorna. (2018-12-03 08:24:09) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Sidovägg plus 2 lager gips
Sidoväggen får såklart sig 2 lager gips på vardera sida. Kör med 90 reglar och det är dessutom sk DB+ reglar som skall minska ljudvibrationer. Och så klart isolering :)
Skruva skruva skruva.. (2018-12-03 08:25:20) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Nästan färdig med sidoväggen!
Har lite beslutsångest med vilken dörrkarm jag skall ha. Den skall vara i hålet uppe till vänster vid byrrarbetslampan. Jag valde ju en större regeldimension (90) och dubbelgips så totala karmmåttet blir 142mm vilket såklart inte finns billigt någonstans att få tag på i rimlig tid.
Lutar åt att jag köper en 118 karm och salar resten. Hela projektet är ganska kul för jag lär mig saker hela tiden. Salning, hur ofta gör man sådant liksom :)
Nu har jag nästan ett rum. Ska se om jag hinner spackla alla hål i veckan. Det är ju en del.. (2018-12-03 08:27:49) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

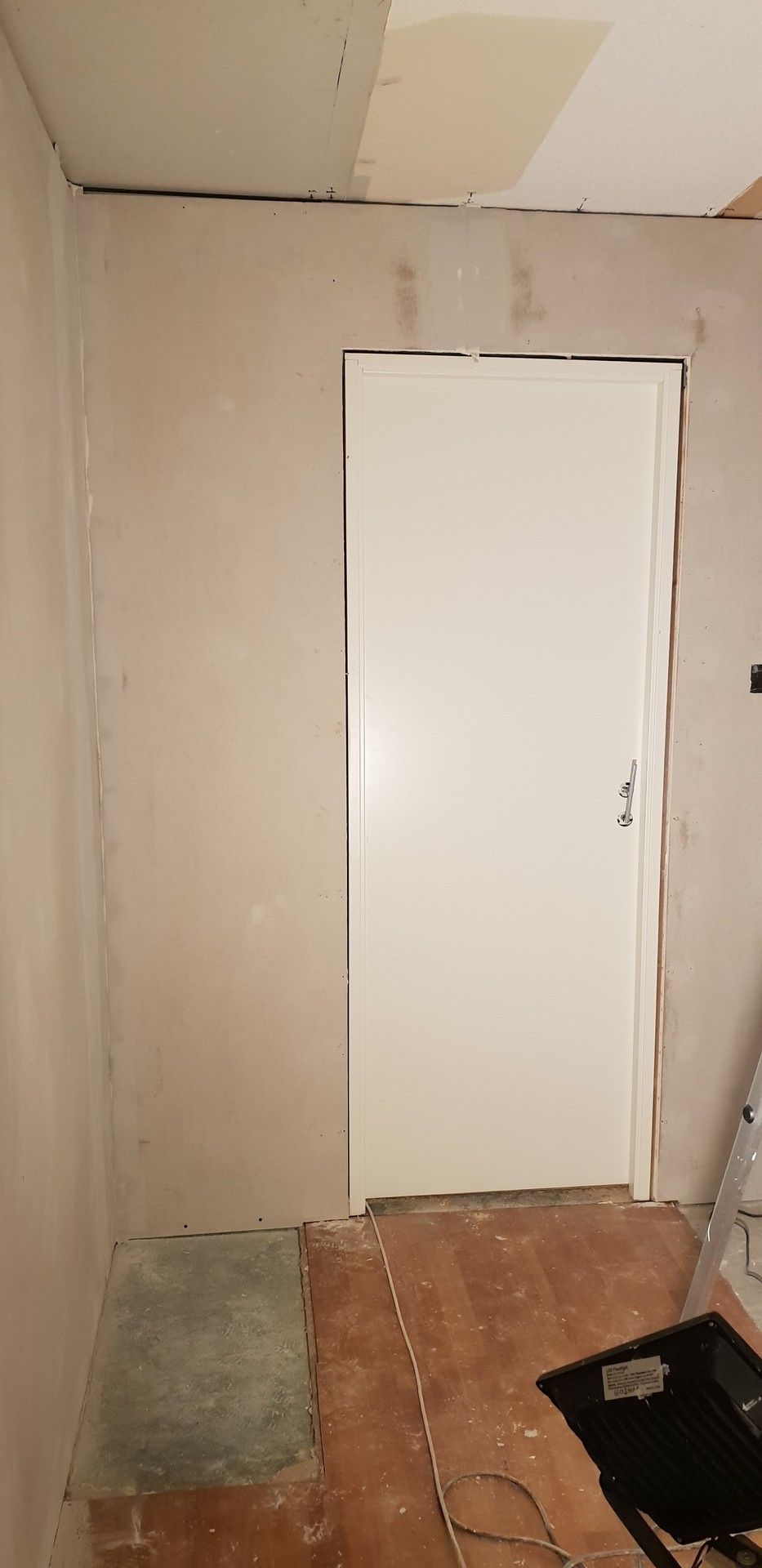

Äntligen ett rum!
Jag gör lite i taget. Saker går snett. Fixa misstag (mina misstag). Julmingel. Dörrkarm som inte kommer enligt plan.
Men vad gör det när jag till sist faktiskt har en rum som jag kan stänga till?!
Startade den 10e November med att riva en massa och nu är jag här. Är så skönt att småfixa och sedan kunna städa undan och börja med det roliga, men i sammanhanget nog svårare, högtalarplacering samt inbyggnad av dem.
Skulle vara färdig till jul men får nog pyssla i mellandagarna med. Innan nyår är nu planen att kunna avnjuta en film.
Om jag nu kan bestämma mig för hur jag skall fortsätta. Har nog ändrat min plan en miljon gånger för hur allt ska se ut i slutändan. (2018-12-18 07:34:28) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

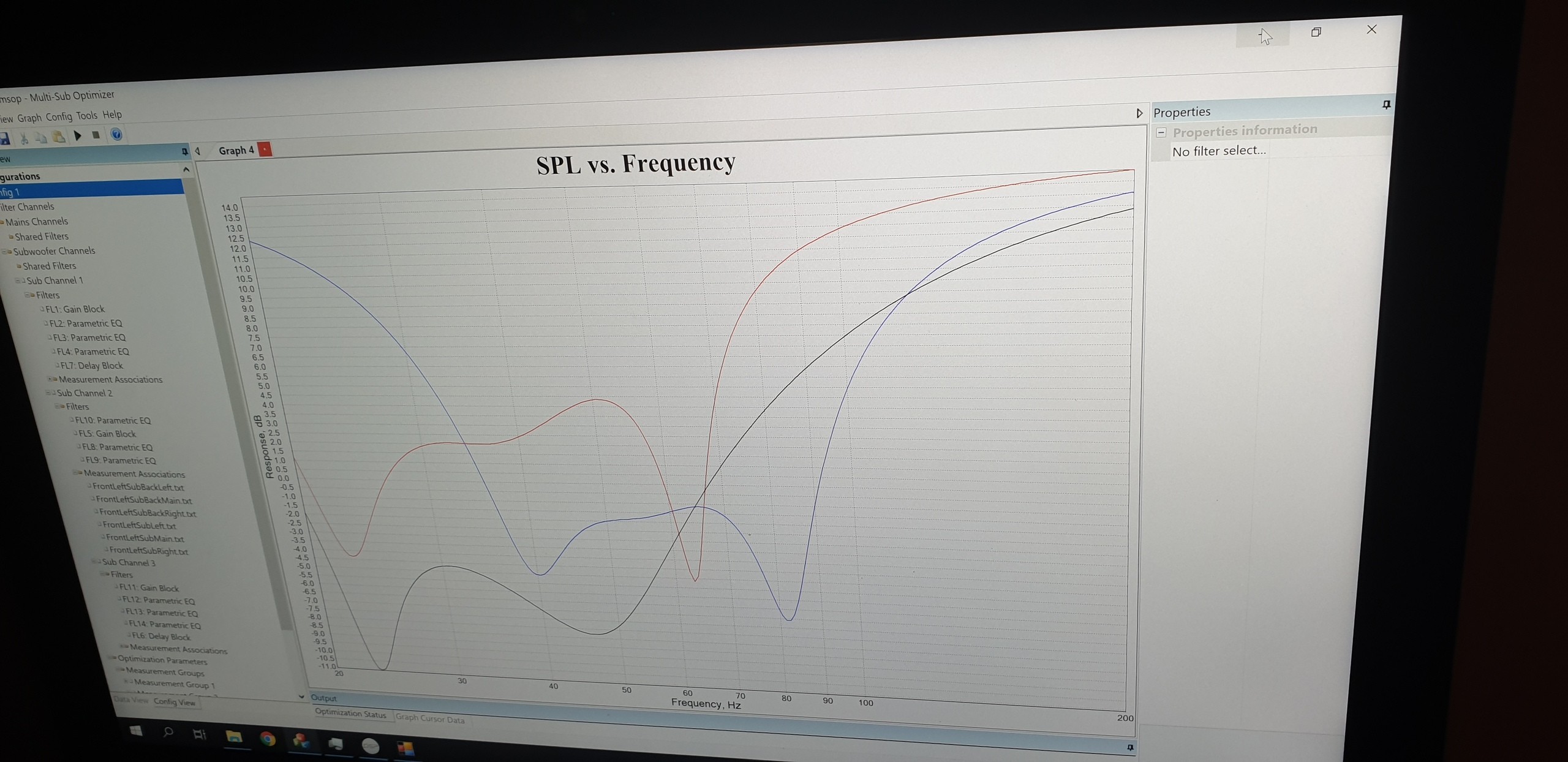

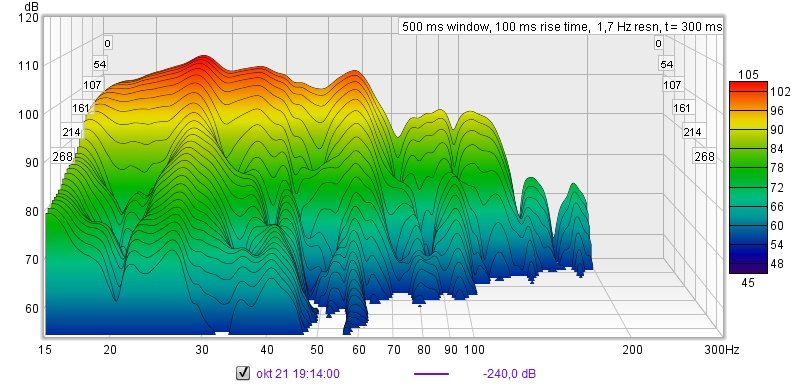

Börjar bli roligt!
Om jag skall vara helt ärlig tänkte jag först fråga om någon i forumet ville komma över och kalibrera mitt rum. Men osäkerheten på om någon ville ställa upp så här i juletider (eller överhuvudtaget!) gjorde att jag köpte en egen mic. Efter jag ställt in allt blir det nog försäljning av den så att pengarna kan användas till annat.
(2018-12-19 08:35:15) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  miniDSP UMIK-1

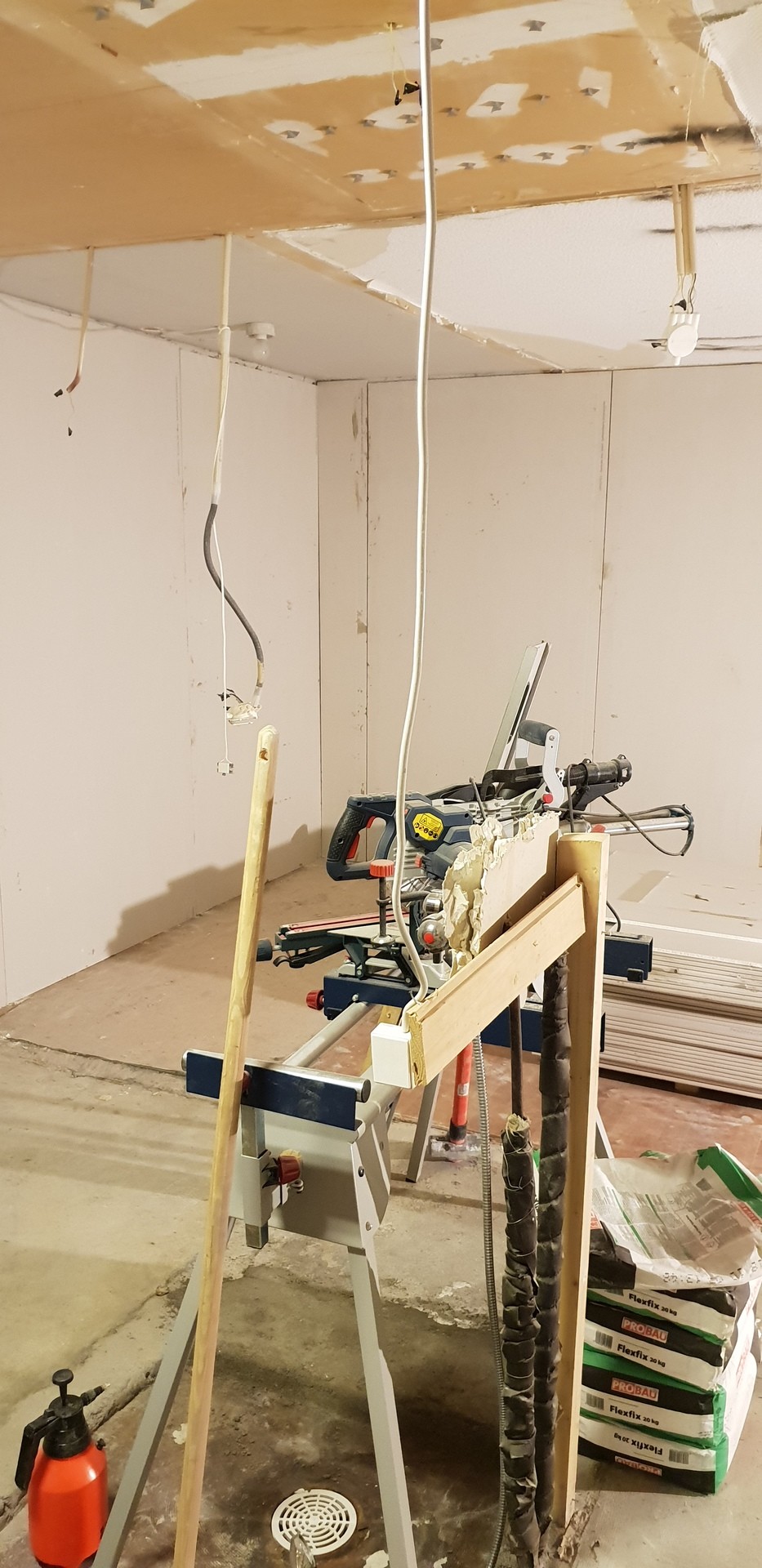

Reglat upp innertak
Upp med reglar i taket och sänker 20cm. Måste ju prova fästpunkterna om de håller.. vill ju inte att det skall ramla ner. Det sitter som berget! (2018-12-28 19:20:36) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

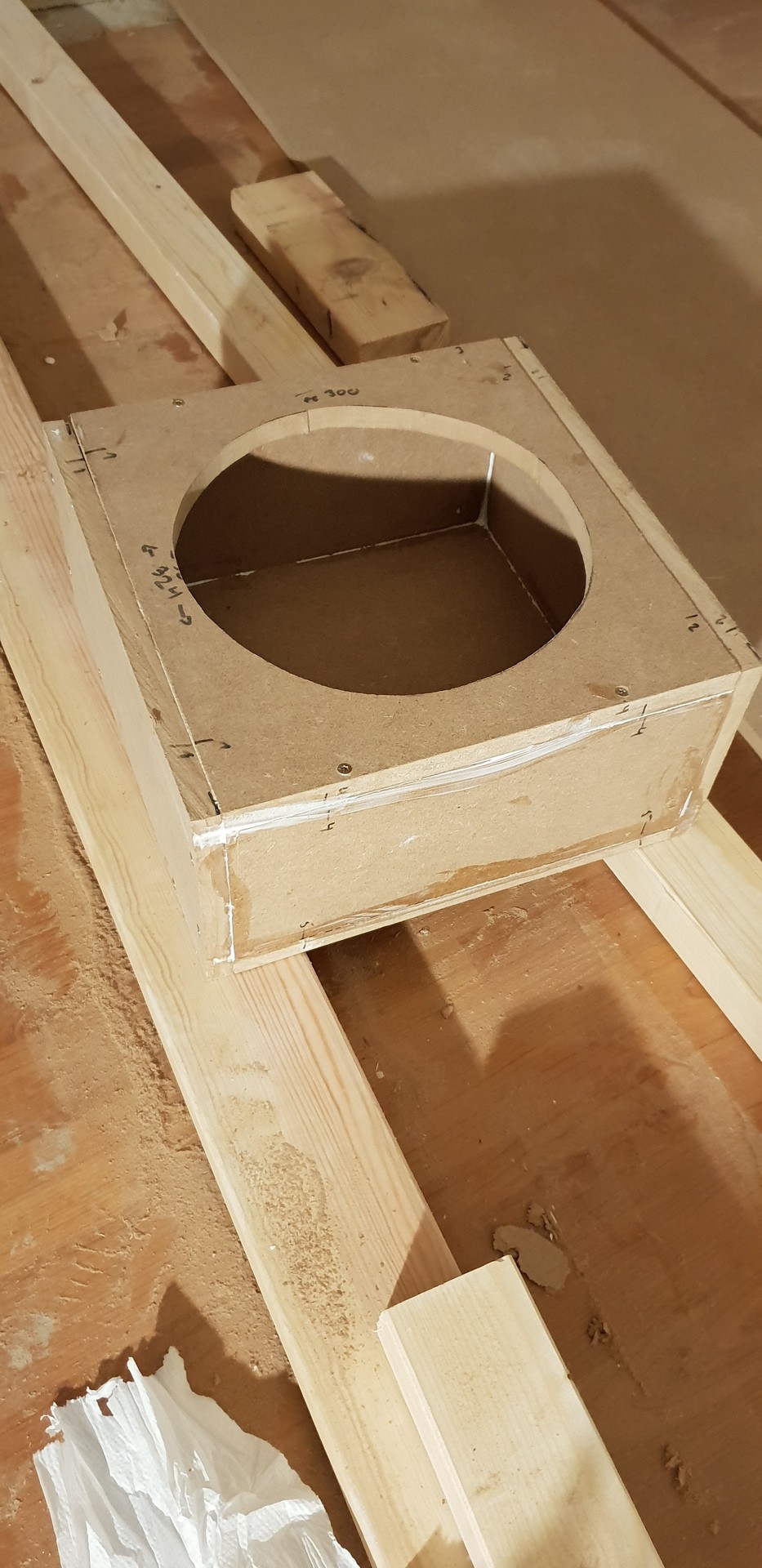

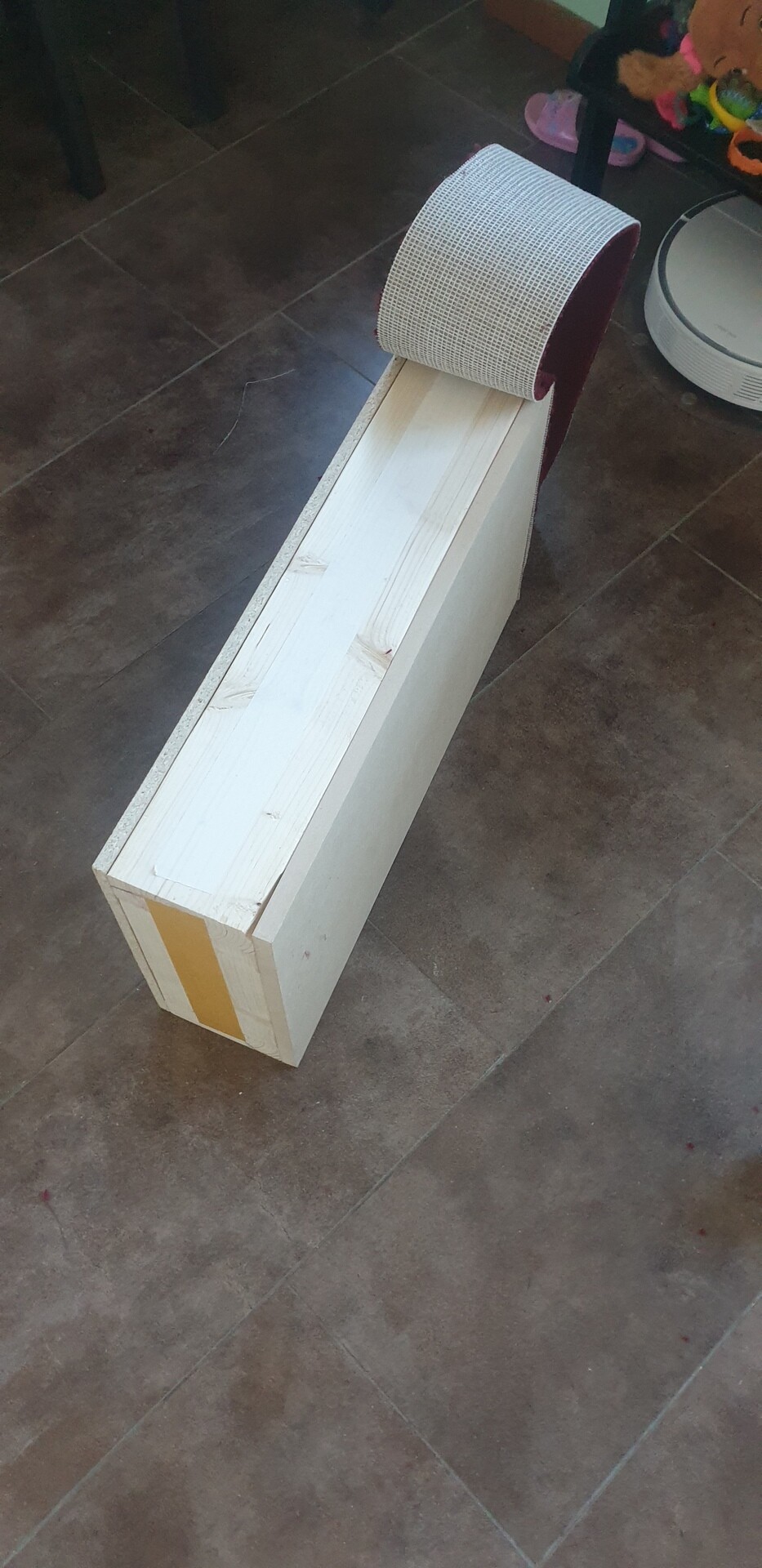

Atmos lådor!
4st Atmos lådor gjorda. Ska sätta fog i dem för att göra dem riktigt täta. (2018-12-28 19:23:34) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

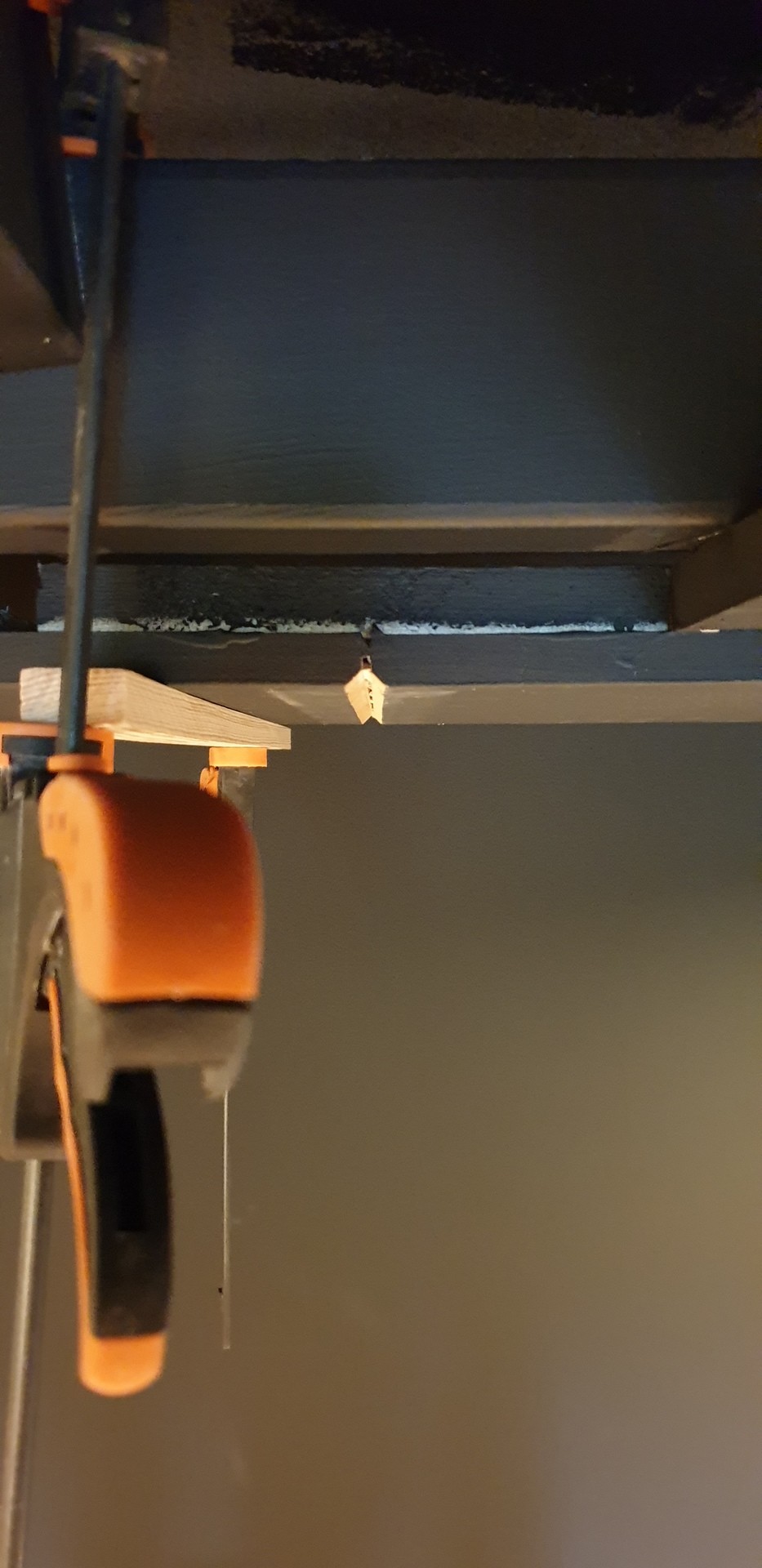

Hushbox för projektorn
Det ser väldigt snett ut men så är inte verkligheten. Nu är i alla fall lådan till projektorn uppe. (2018-12-28 19:25:30) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

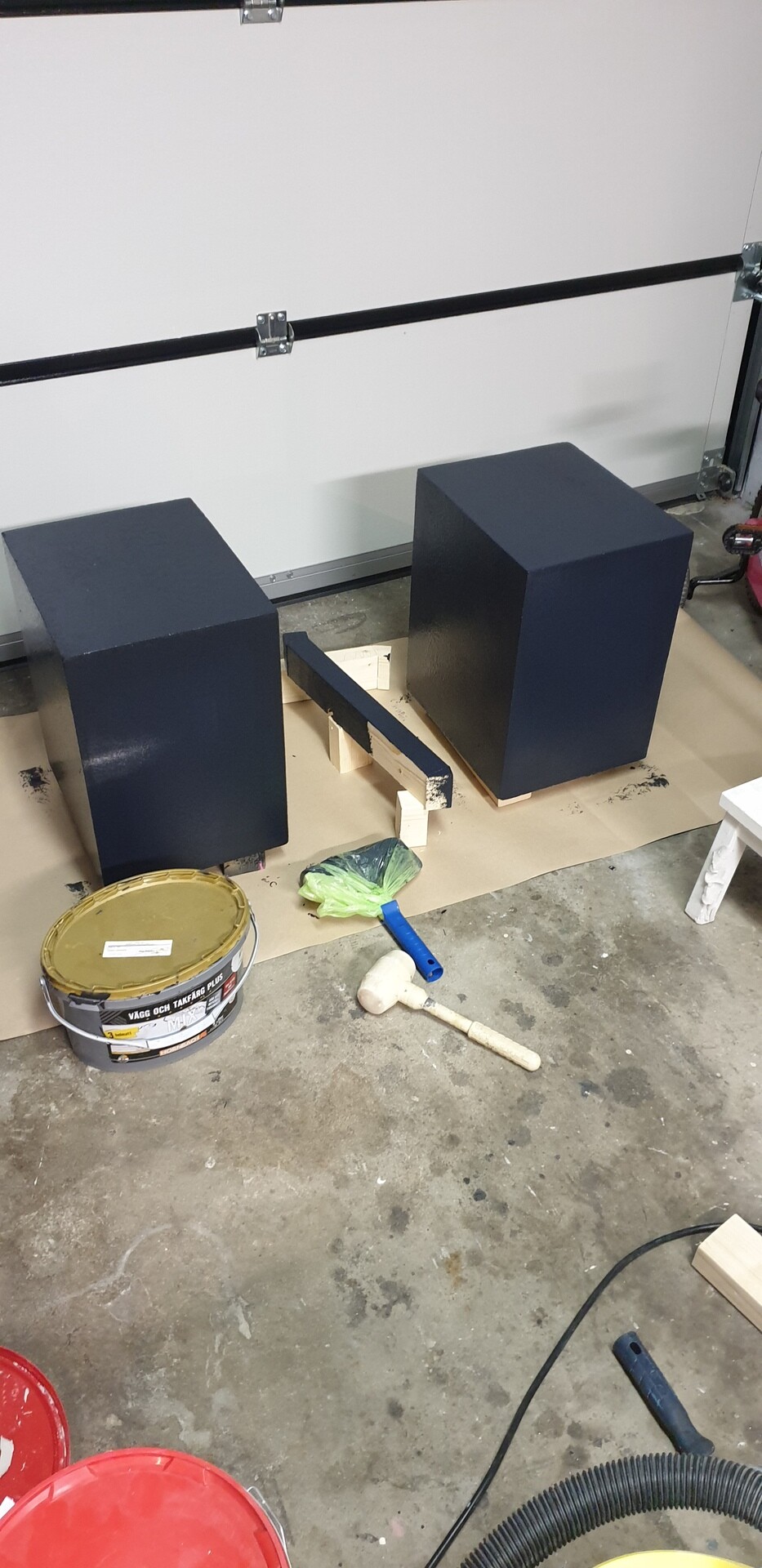

Subbar och center lådor.
Många lådor blir det. Men snart färdiga med dem! (2018-12-28 19:27:37) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Front Baffelvägg!
Börjat bygga upp den främre baffelväggen. (2018-12-28 19:30:05) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

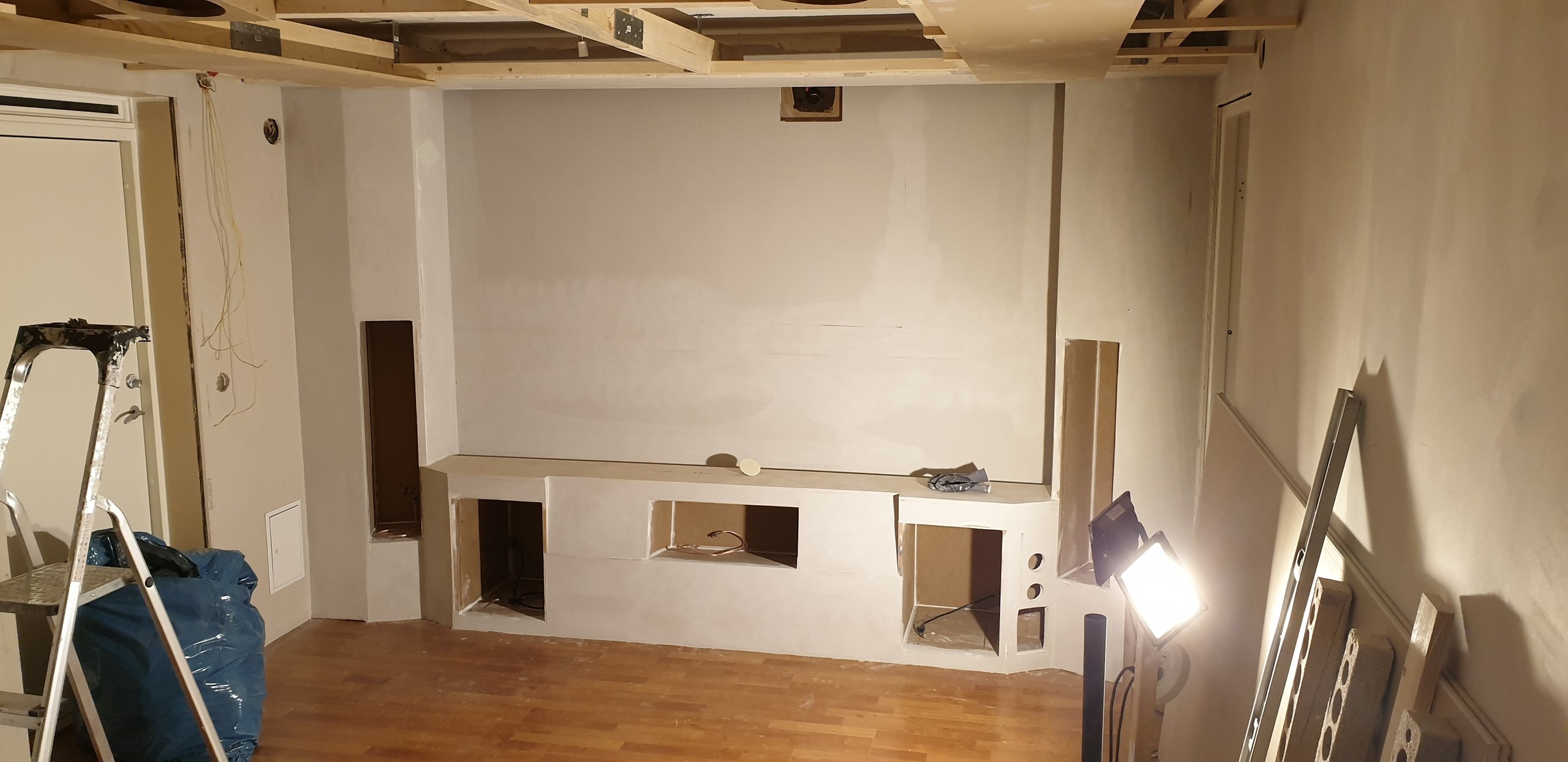

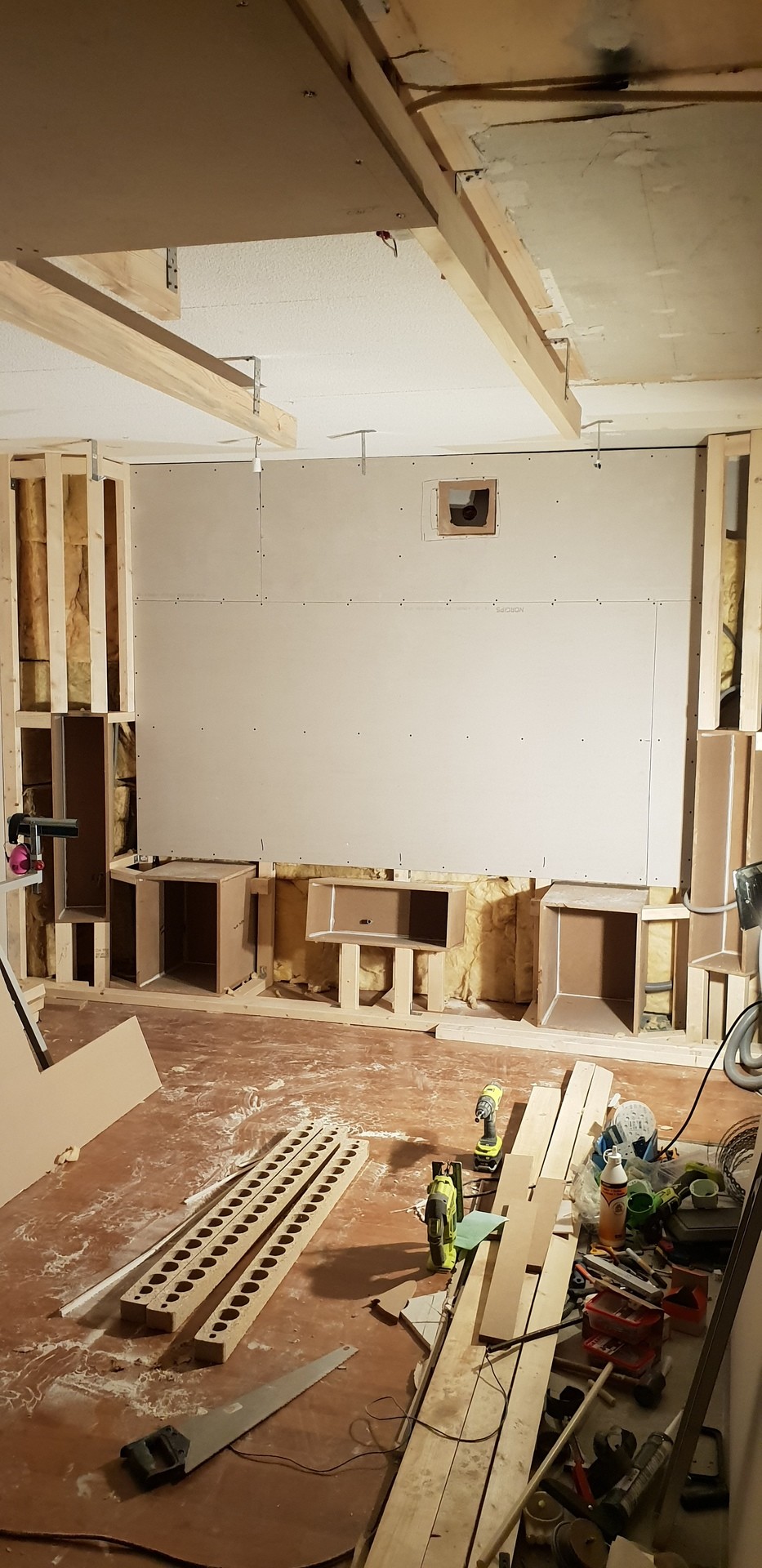

Såja, nu börjar det likna nått!
Då var alla lådor på plats och allt är uppstagat.
Flexrör dragna för alla kablar och fastsatta i ramverket.
Hade sparat gammal isolering från rivningen som jag återanvände men det räckte knappt till hälften av framväggen så det blir en ny inköpsrunda till helgen.
Hann dessutom lägga på lite gips i mitten så nu känns det som ett jättestort steg framåt. Äntligen fredag dessutom!
(2019-01-04 07:28:38) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Duken passar :)
Lite mer gips på sidorna och sedan var jag tvungen se om duken verkligen passade, vilket den gjorde :)
Taket kommer gömma kassetten i toppen av duken, och i botten kommer det vara ett fack där metallröret i botten av duken kan gömmas undan så det inte syns.
Har inte råd med ny duk så man tager vad man haver, en gammal manuell kingpin 108".
Har också insett att jag inte riktigt har en baffelvägg i riktig mening så hur SBIR blir har jag ingen aning om. Men hoppas att vinklarna hjälper till samt att högtalarna är nära bak till vägg. När jag fått in allt och gjort en riktig mätning så känner jag ändå en stor förhoppning att eventuella problem som dyker upp kan åtgärdas hyffsatt lätt med olika absorbenter i rummet. (2019-01-09 08:06:57) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Finliret kvar
Så, då är det stora med frontväggen färdigt! Ska spackla och fylla igen hål etc men kommer inte göra det "supersnyggt". Det ska ändå limmas dit någon form av tyg senare som kommer dölja ojämnheter. Är inne på att köra silc/viscose Velvet black från Whaleys bradford (https://www.whaleys-bradford.ltd.uk/silk-viscose-velvet-black-devore). Men att lägga 1800kr på tyg känns lite maffigt. Å andra sidan, köpa scenmolton är inte billigt det heller så jag kanske får bita i det sura äpplet och köra på det dyrare alternativet och intala mig själv att det är värt det i slutändan. (2019-01-14 08:28:47) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Start av bakre vägg!
Äntligen känns det som att jag kan släppa främre vägg lite och börja på den bakre. Det blir basstraps i hörnen. Jag kör på isolering från byggmax (https://www.byggmax.se/isolering/mineralull/isoleringsskiva-lambda-37-ursa-p16105). Den har "relative airflow resistance AF → ≥ 5,0 kPa s/m2" som skall vara optimalt för just bas. Den är dessutom billig :) (2019-01-14 08:41:45) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Uppbyggnad bakre vägg
Isolering i hörnen och regla upp mitten så soffan får en vägg till ryggen. (2019-01-21 08:05:32) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Lite gips på det!
Nu börjar bakväggen ta form. Första tanken var att göra en låda som skulle kunna fungera som holmheltsresonator om det hade behövts. Men jag har gips över så det är det billigare alternativet i detta läget. Får se om snålheten bedrar visheten.. (2019-01-21 08:07:21) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Hylla
Det kommer vara ett gatt här som kan fungera som hylla. Finns olika tankar på vad som skall in, men om det behövs så sätts antingen dämpning eller diffusorer in här. Eller varför inte en fin tavla :) Vi får se. (2019-01-21 08:10:48) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

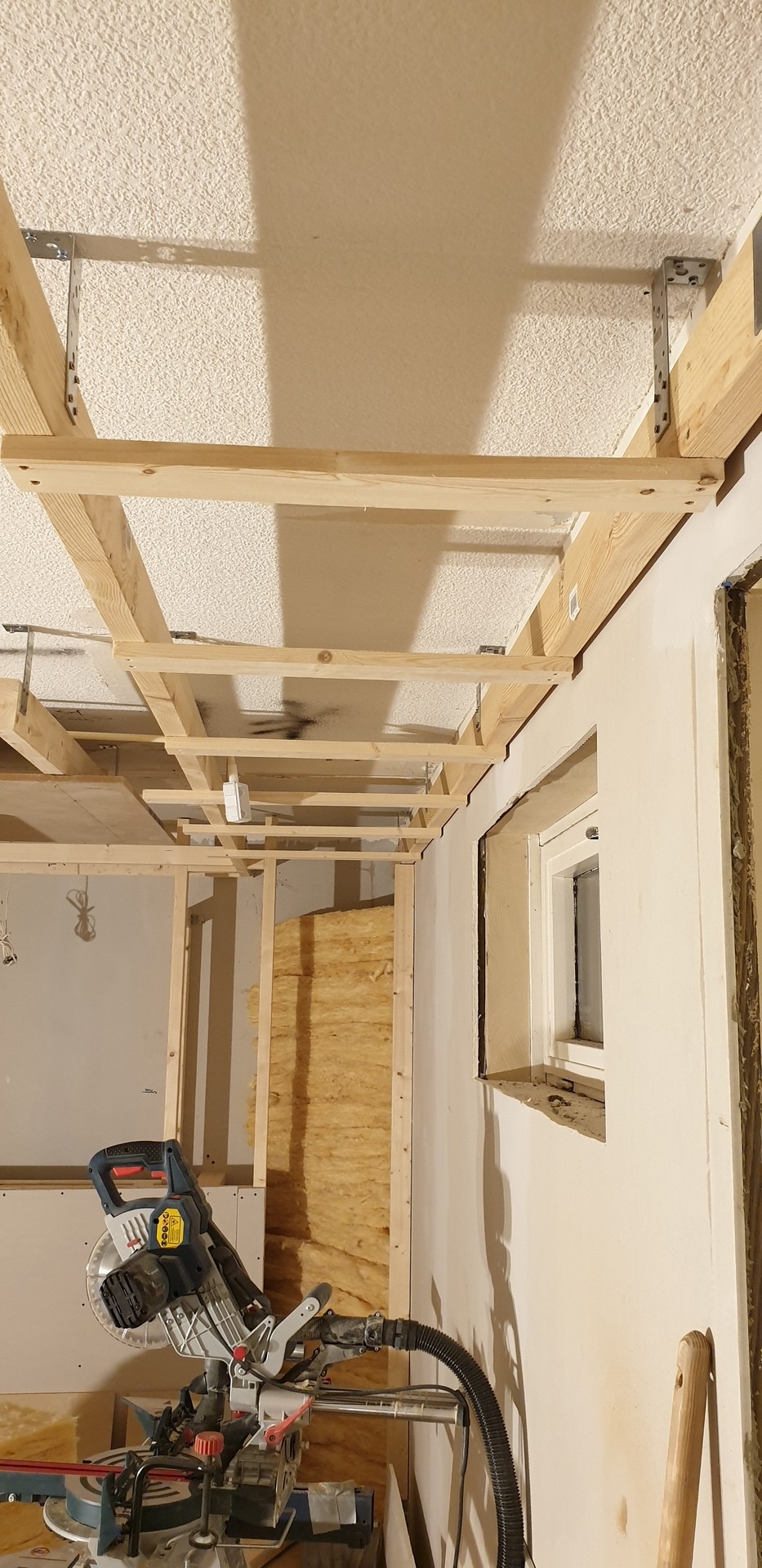

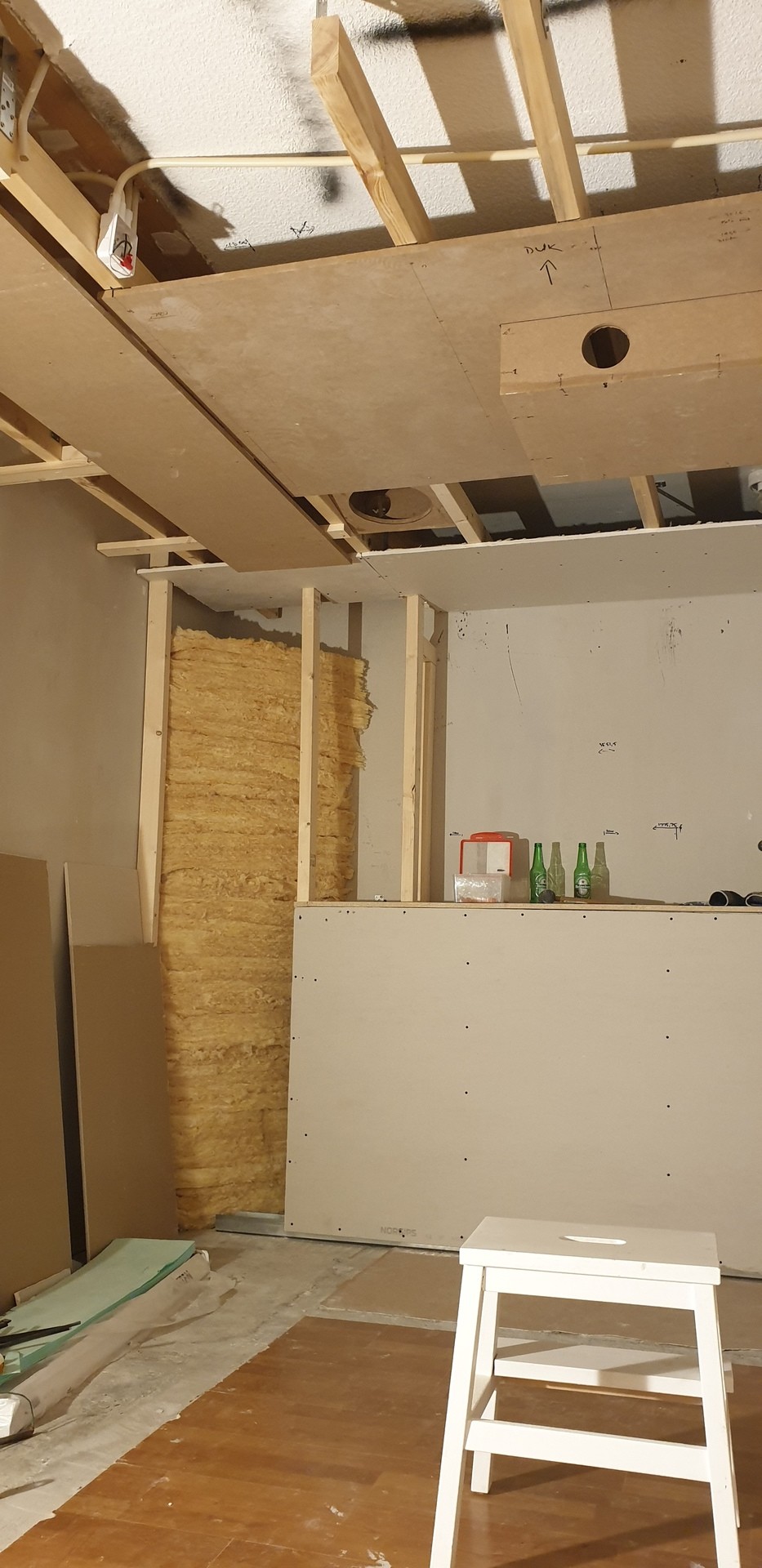

Reglat upp taket för mer isolering samt spotlights
Har inte haft möjlighet att få jobba med biorummet senaste veckan eftersom familjen kommer först. Men frugan tog ungarna och åkte iväg så jag skulle få 2 kvällar att bara mecka där inne. Så nu hann jag regla upp taket på sidorna.
Där skall jag lägga lite MDF skivor för spotlightsena och även så att jag kan fylla med isolering. (2019-02-01 10:27:44) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Atmos lådorna uppe
2 vänner kom över och hjälpte mig med lite tyngre saker. Då fick jag upp atmoslådorna fram och bak, MDF panel på sidan som ska ha spotlightsen samt gips i taket där bak för det lilla gattet..
Hann inte så långt som jag hade velat men så gick tiden mer på att dricka bira och snacka skit :) (2019-02-05 07:43:41) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Den osjungna balladen
Sjungs inte många ballader om rengöringen av alla verktyg man använder. Fruktansvärt frustrerade att lägga mycket tid på tråkiga saker :)
I helgen blandade jag ihop gips och fyllde alla springor och snyggade till kanter etc. Jag hade inte en tanke på att göra det "snyggt" för att jag skulle dölja allt sedan med tyg. Men tänkte om och kan lika gärna göra det bra från början så att jag inte stör mig sedan om det skulle synas. Så gips nu och kommer sedan bredspackla över allt så fort jag får tid. (2019-02-11 09:03:54) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Podium på väg!
Lite mer slipning och spackel i helgen och kunde påbörja bygget av podiumet.
Det var nivåskillnader där väggarna satt innan samt golv var inte lagt i alla föregående rum. Tog det säkra före det säkra och satte fuktspärr, reglerade nivån med frigolit samt vanlig golvmellanlägg och lade Bauhaus billigaste golvlaminat. Inget kommer synas. Dels pga podiumet samt att allt kommer täckas med heltäckningsmatta. Känns verkligen som att jag är på väg in på målsträckan nu! Måtten för podiumet om någon undrar är 30cm högt och 160cm djupt. Då bör jag komma upp tillräckligt från soffan där fram och även att djupet ger ett OK benutrymme.
(2019-02-18 07:52:50) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

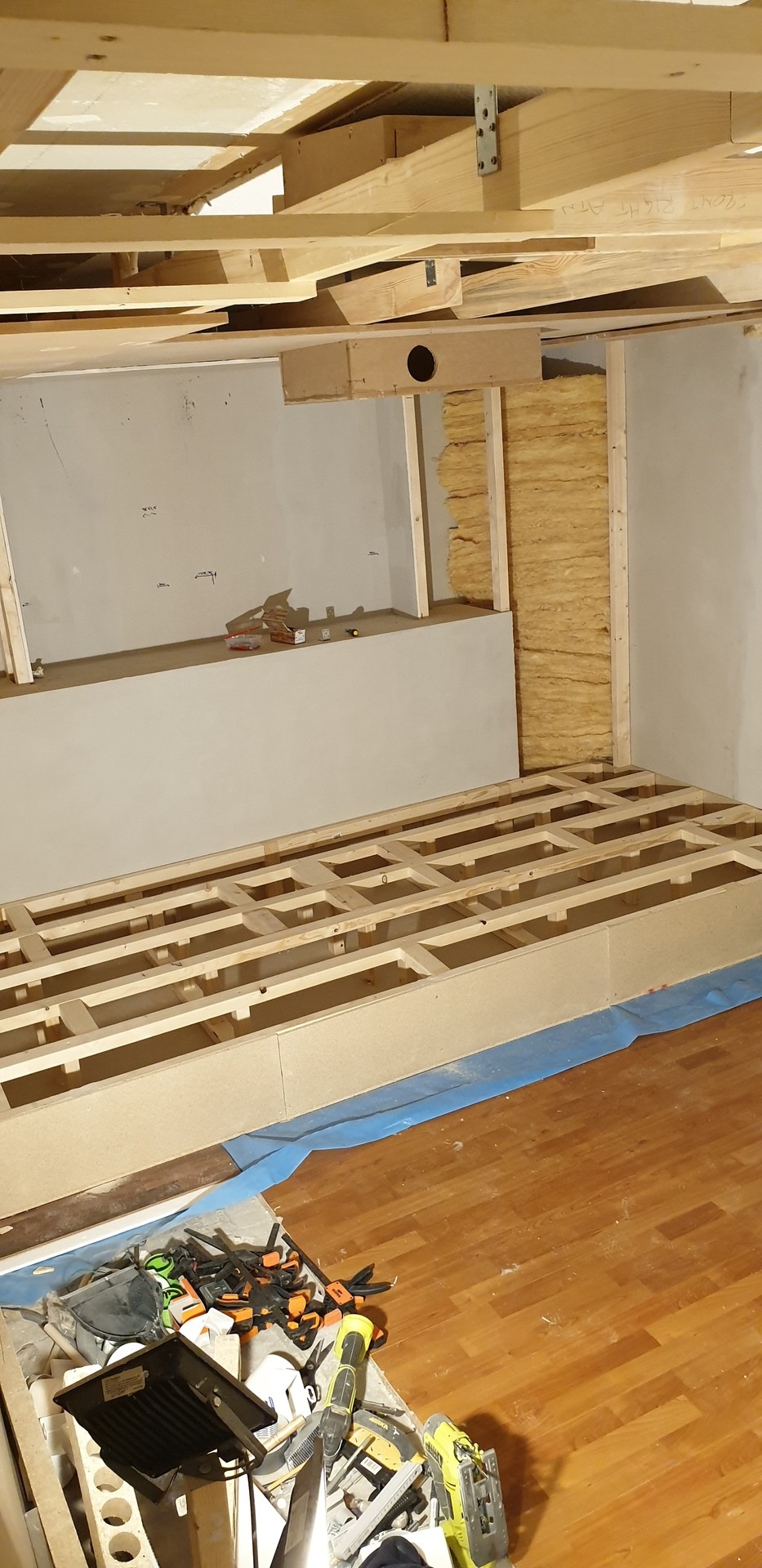

Podium men även eventuell helmholtzresonator
Det ska ju tåla tyngden av en soffa samt 3-4 personer så chansade inte och reglade som bara den :)
Denna kommer bli lufftät och läggas isolering i för att användas som helmholtz resonator om det skulle behövas. (2019-02-25 07:59:04) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

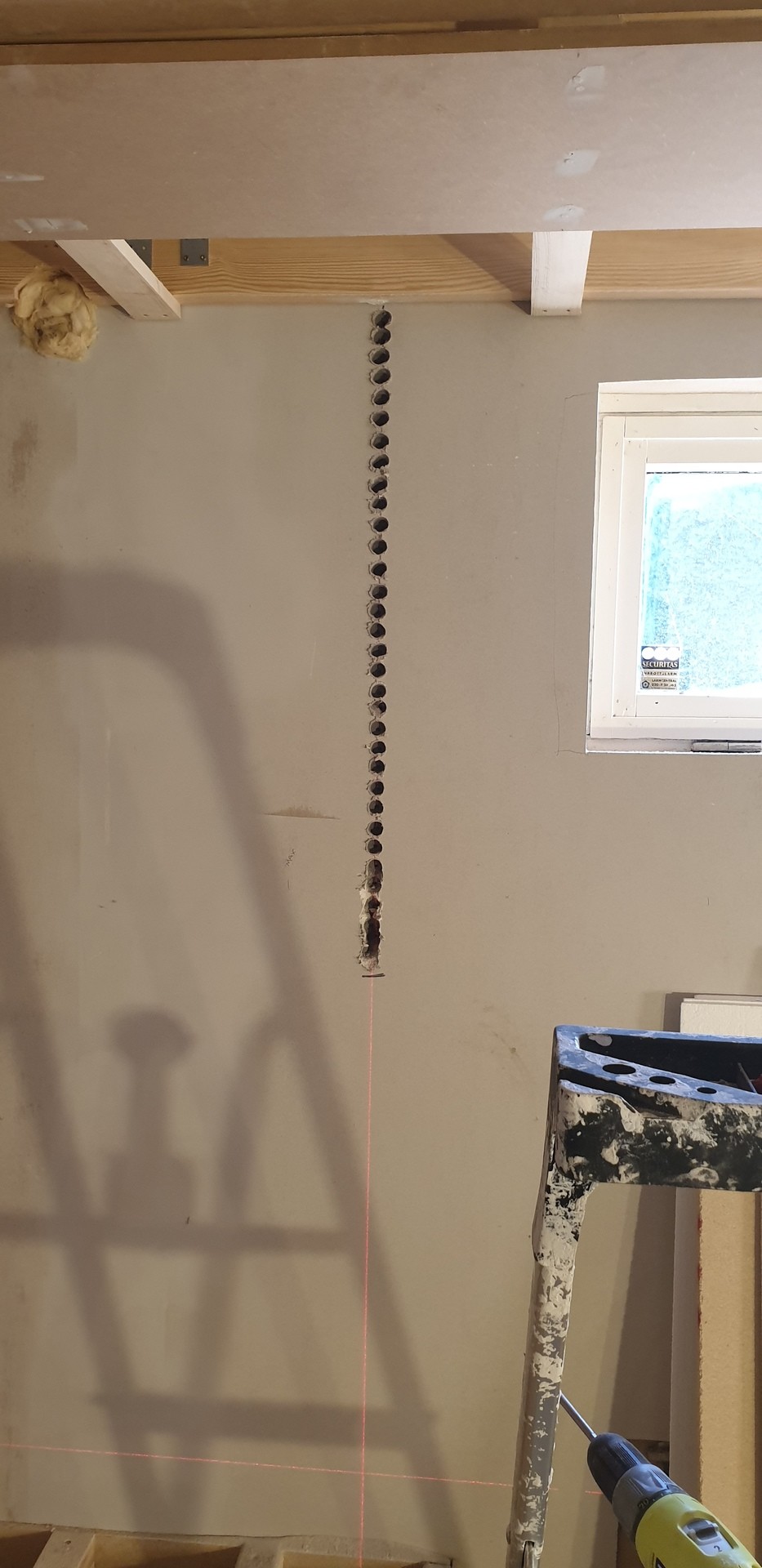

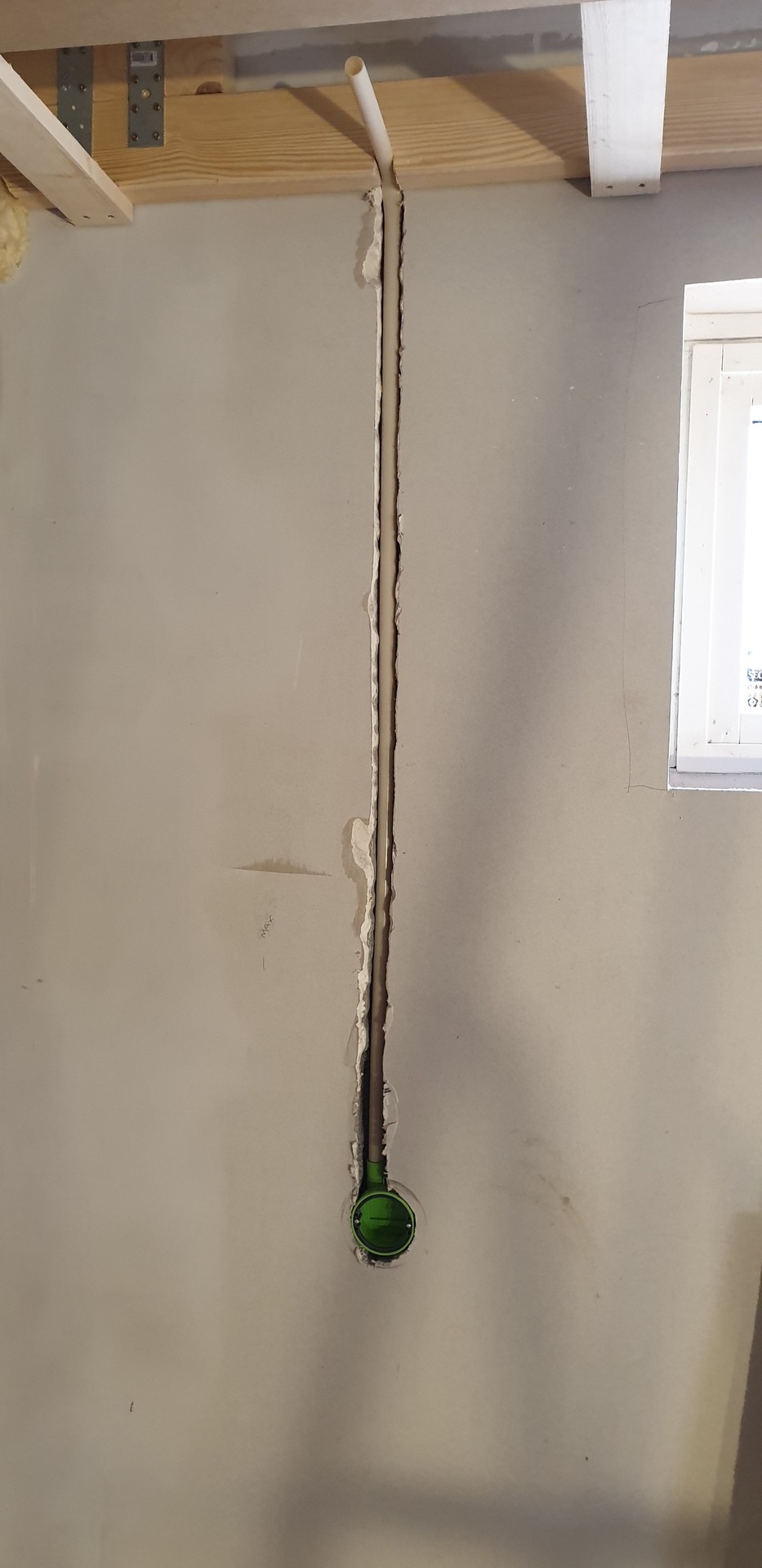

Högtalarkabel i vägg
Vill ju ha dolda kablar till högtalarna så de skulle fräsas in i väggen.
Stod i valet och kvalet över att köpa en överhandsfräs.
Men snålade in och körde snikvarianten med 20mm borr i stället och (2019-02-25 08:03:27) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Lite spackel på det..
Gick förvånansvärt snabbt med borrmaskin och en multimaskin med liten såg. Väggen är gips längst ut och sedan lättbetong bakom.
Sen var det bara att slappa in spackel och vänta på att det ska torka. Vilket säkert kommer ta 2 veckor :) (2019-02-25 08:07:57) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

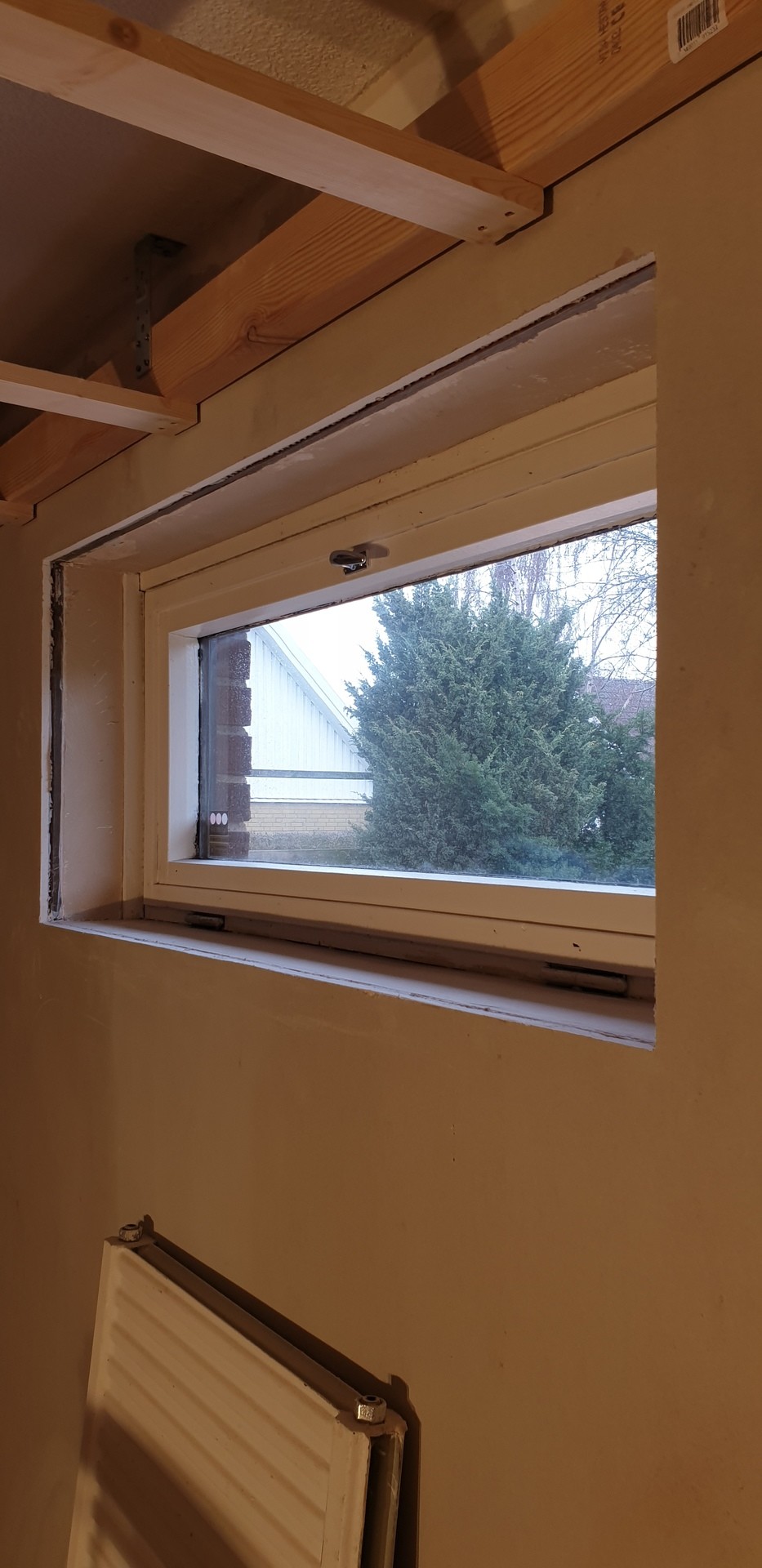

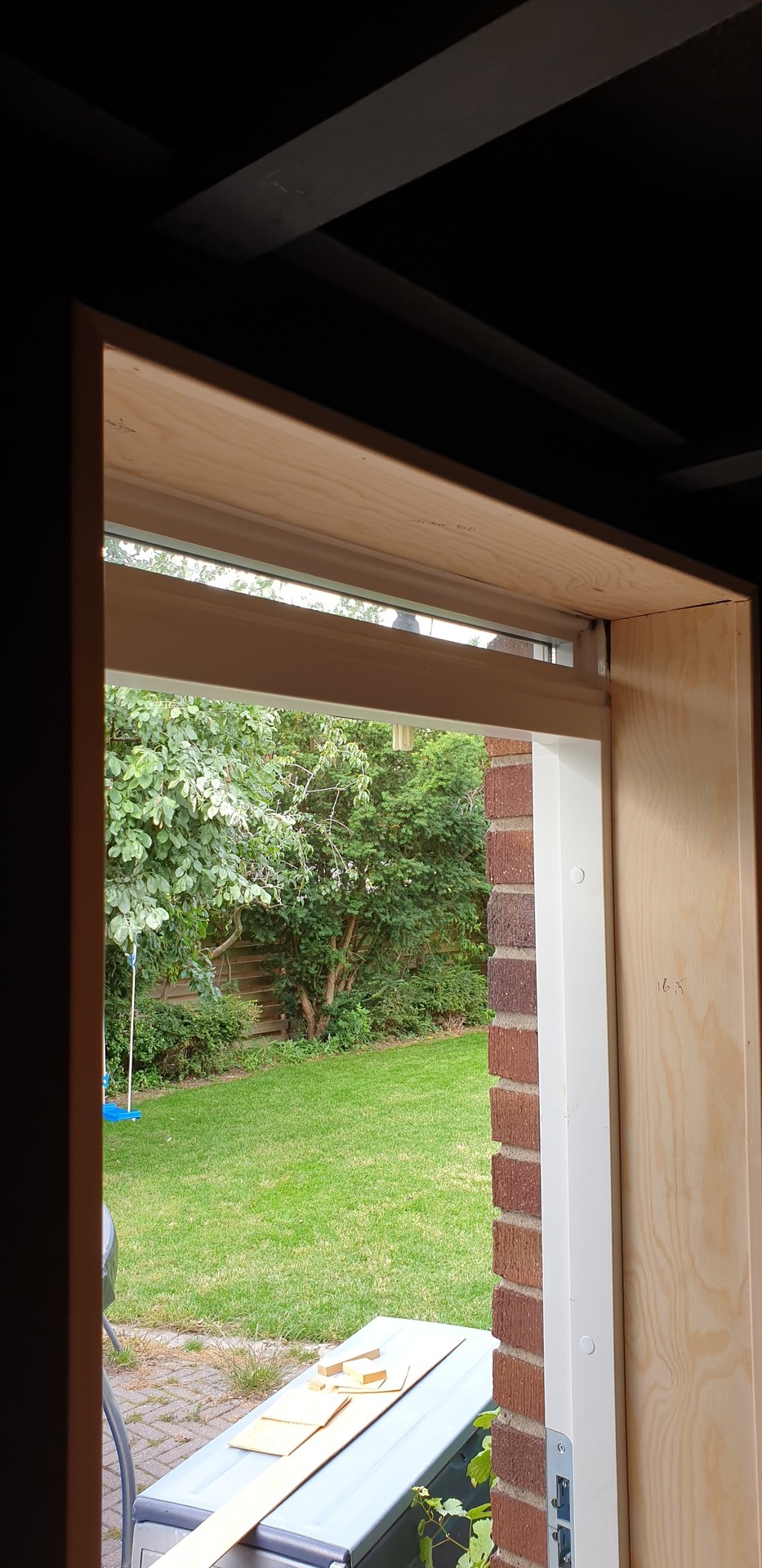

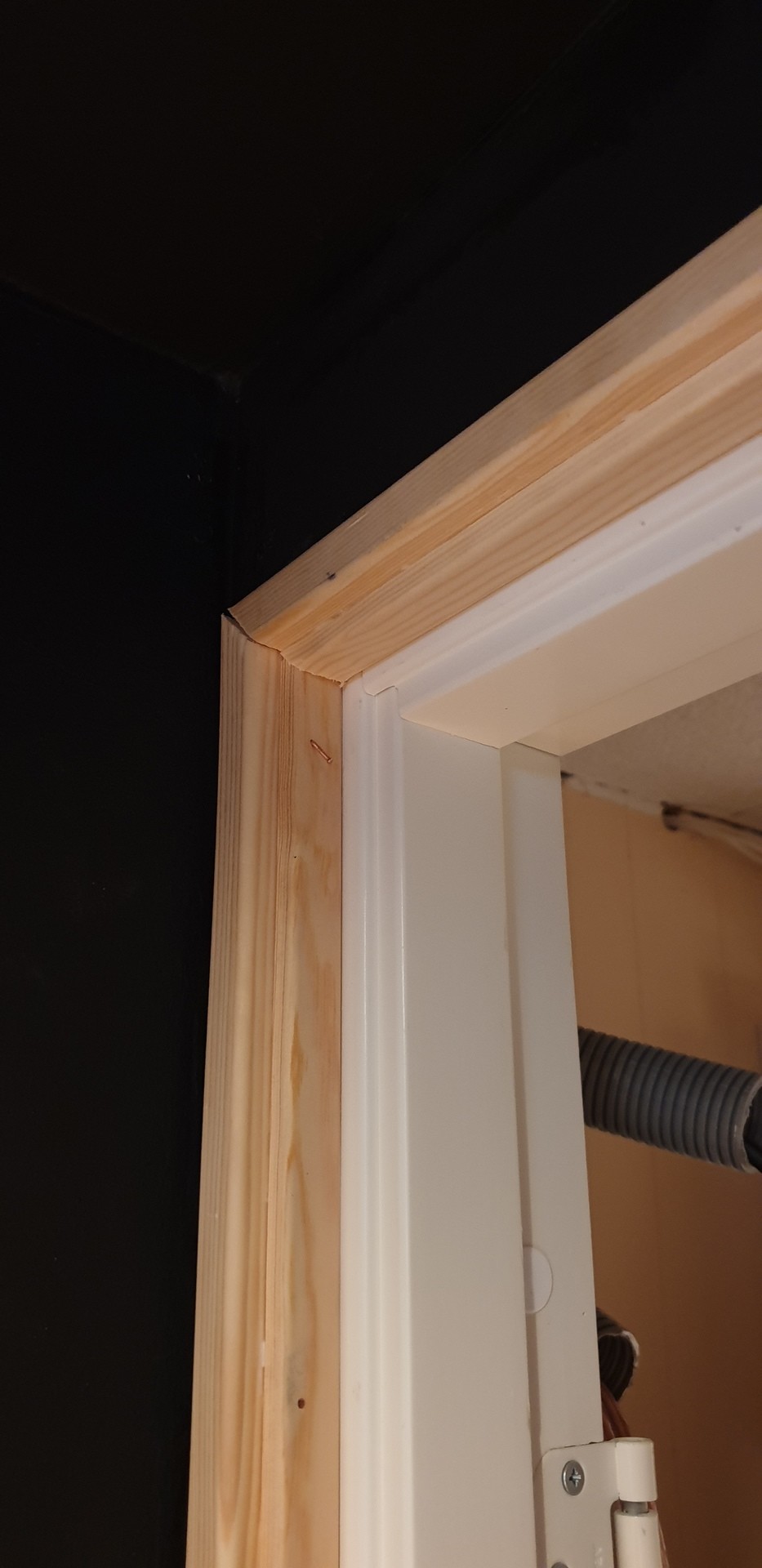

Tagit fram fönstret (och dörr)
Sånt jobb som är lagom tråkigt men som måste göras.
Sågade och raspade till gipset så allt ligger i liv till fönster och dörr.
Har inte bestämt mig hur karmen skall se ut. Kanske bara en liten list? (2019-03-04 08:25:27) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

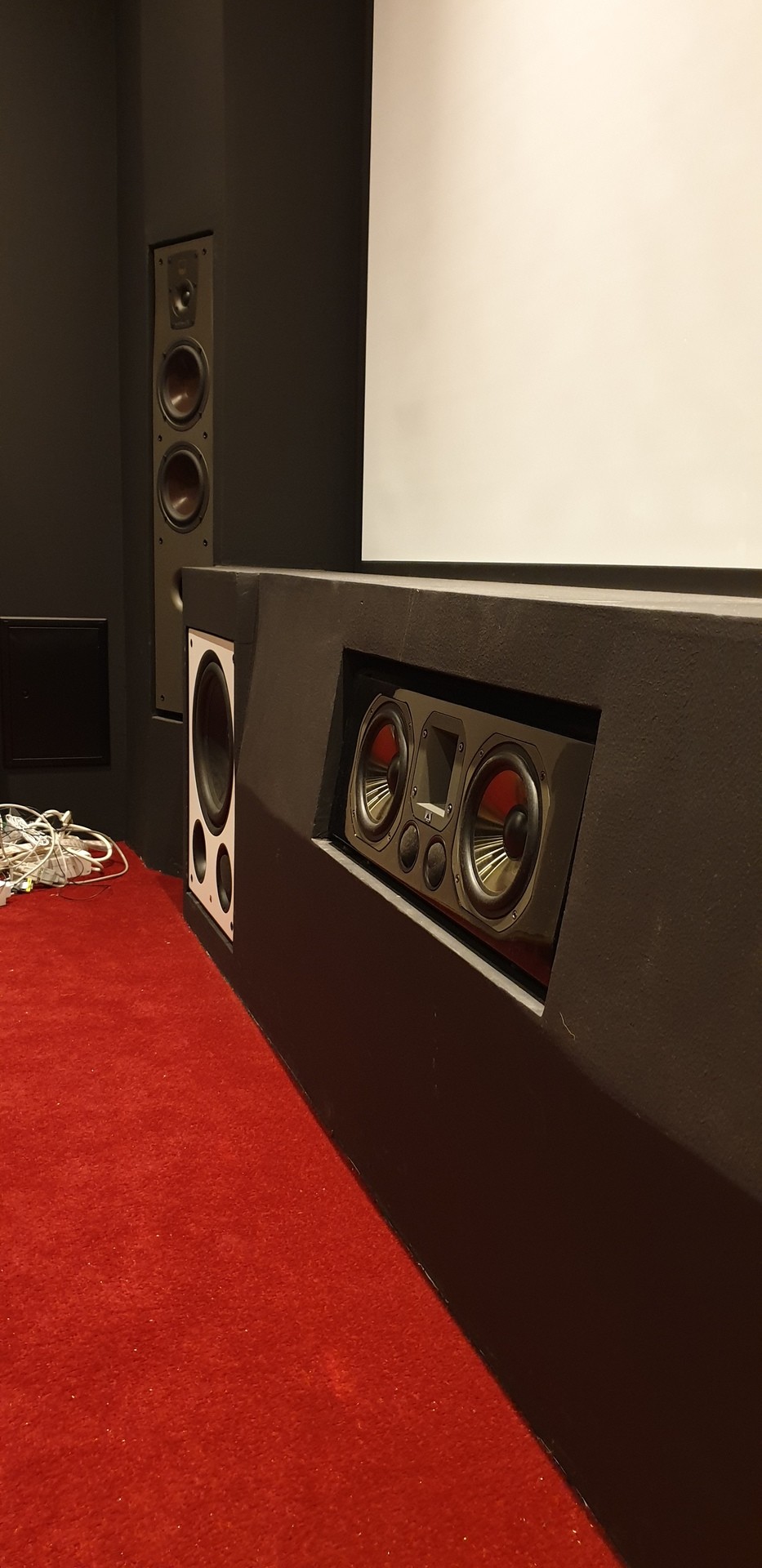

Frontdelen!
Känner mig färdig med framdelen nu och måste säga att det blev ganska snyggt.
Passade även på att ta fram eldosor i väggarna och ta bort kabel som inte kommer användas. Trixat lite med taket med så nu kan jag planera in var min belysning skall gå. Det börjar närma sig målning! (2019-03-04 08:28:24) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

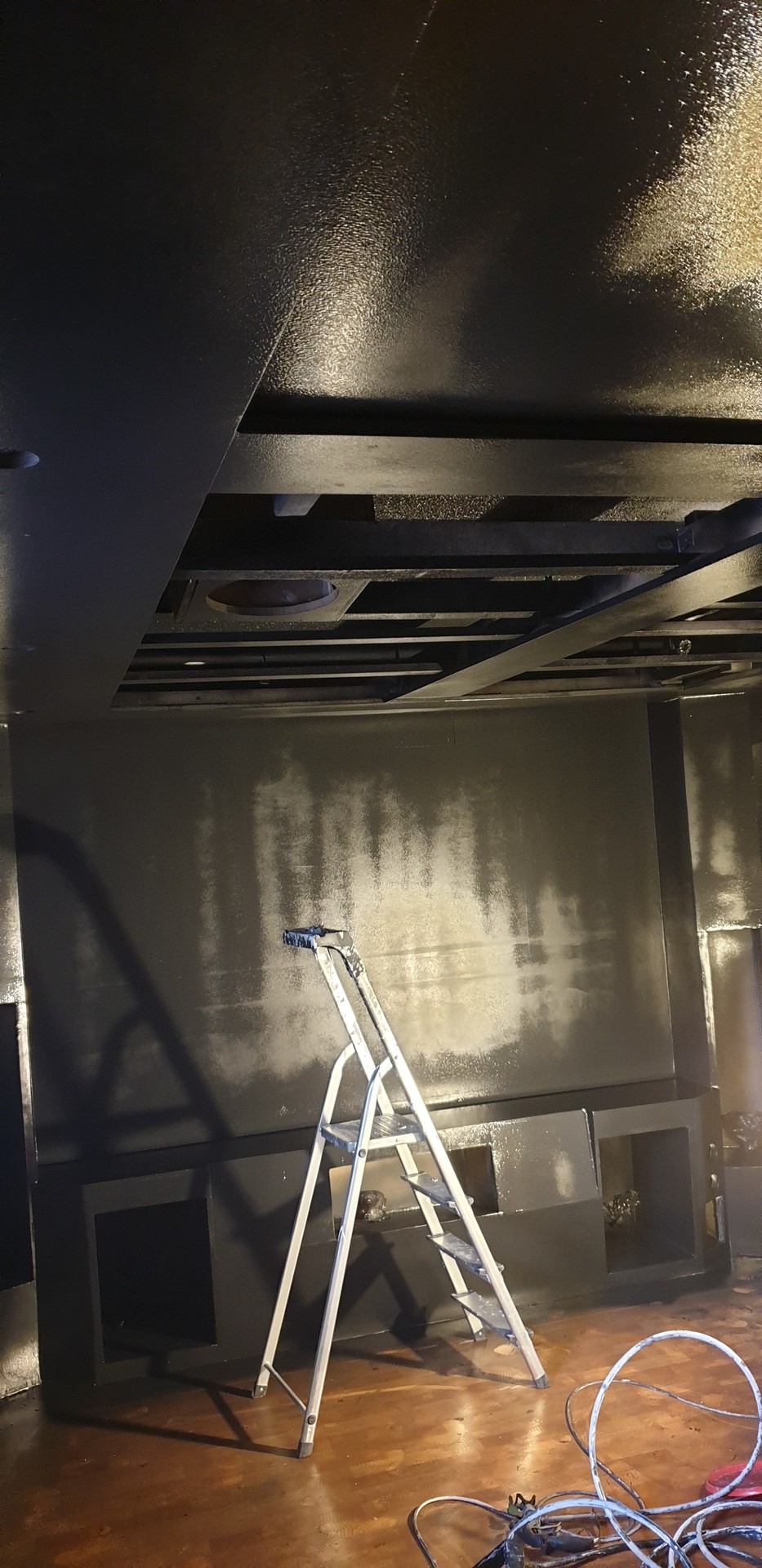

Svart som natten!
Körde ett lager färg med Beckers elegant (som Bauhaus rear ut).
Såg för jäkligt ut för den täckte ingenting!
Mörkt blev det dock :)
(2019-03-13 09:04:07) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Skillnad på färg och färg
Körde och köpte Hornbachs egna färg (plus färg) som skulle ha utmärkt täckförmåga.
Och ja.. jag kan bara hålla med. Sjukt bra täckning!
Nu blev det roligt igen :) (2019-03-13 09:15:25) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

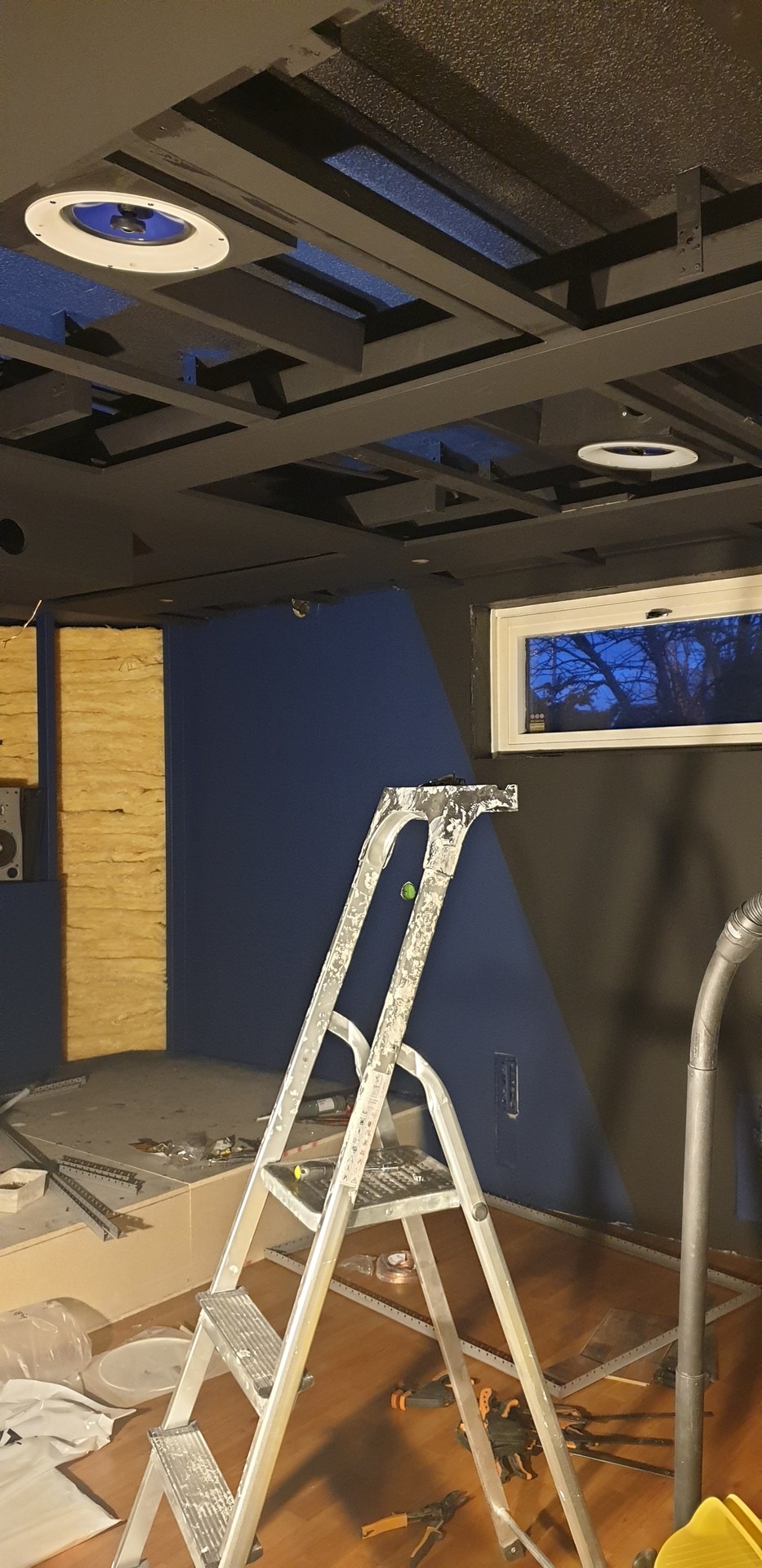

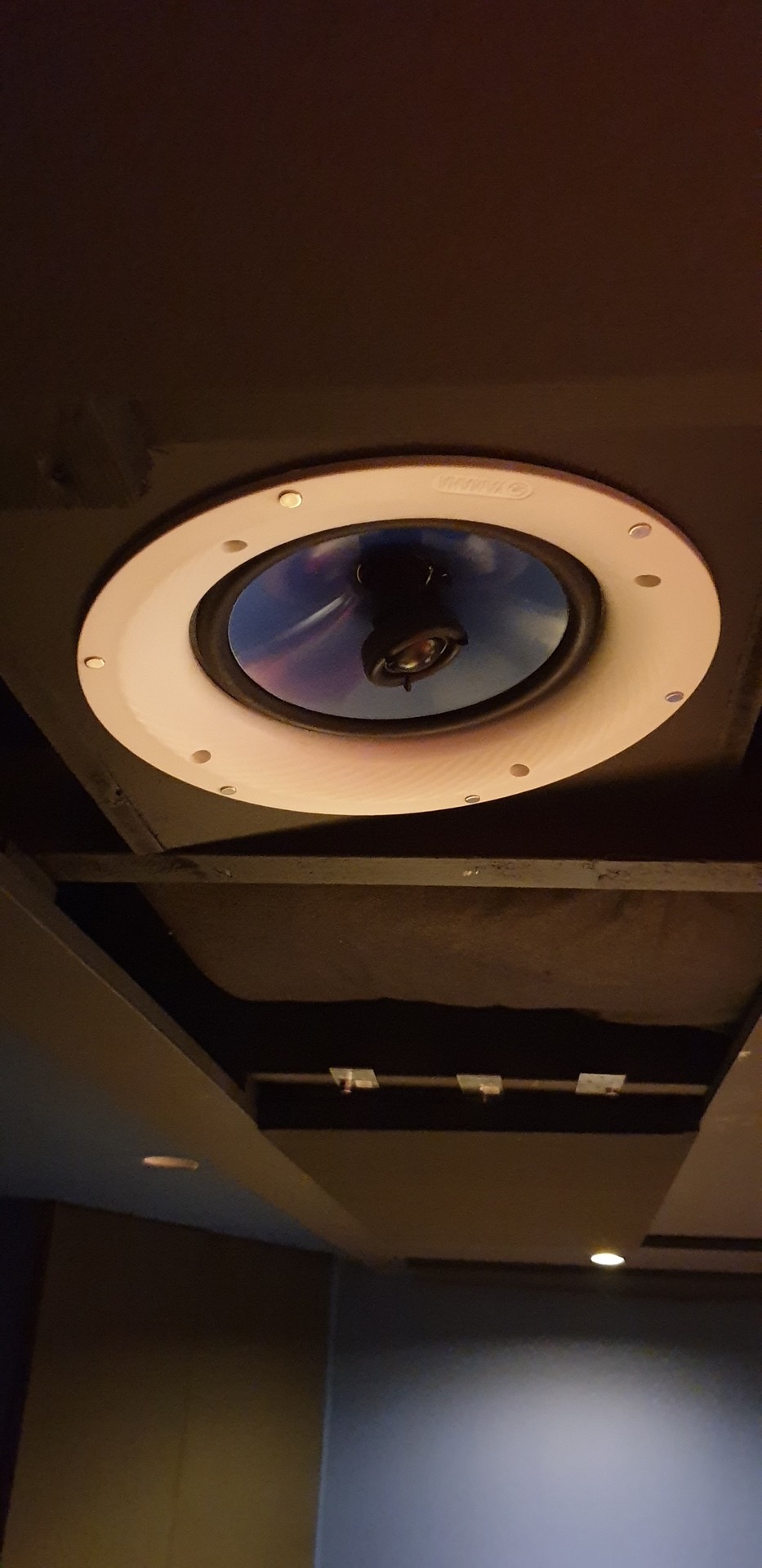

Färg och atmoshögtalare
Målade färdigt i helgen. För att inte det skall kännas som en grotta valde jag marinblått där bak och (väldigt) matt svart där fram. Lite snajsig övergång dessutom :)
Hade sedan tid att stoppa in de främre atmoshögtalarna. De har ett galler som kommer målas svart så att man inte ser dem bakom tyger som ska upp i taket sedan.
Jag är väldigt nöjd än så länge :) (2019-03-18 11:39:25) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Yamaha NS-IC800 (par)

Hejdå vita element!
Min son somnade snabbt idag så jag fick lite tid över som jag inte räknat med.
Och då kunde elementet få sig lite kärlek. Gammal runnen färg slipades bort. (2019-03-19 07:41:39) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Mer av det svarta..
I efterhand så skulle jag egentligen målat elementet i marinblått som bakre rum. Men hade redan köpt den svarta färgen.
Det tog mindre än 1 timme att slipa lite och måla första lagret. Lite förvånad hur snabbt det gick :) (2019-03-19 07:46:15) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Fortsätter med temat svart
Har inte haft tid för biorummet så mycket men hann spraya spotlighthållare, HDMI och nätverksuttag samt inspektionslucka i svart i går kväll. (2019-04-01 08:10:38) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

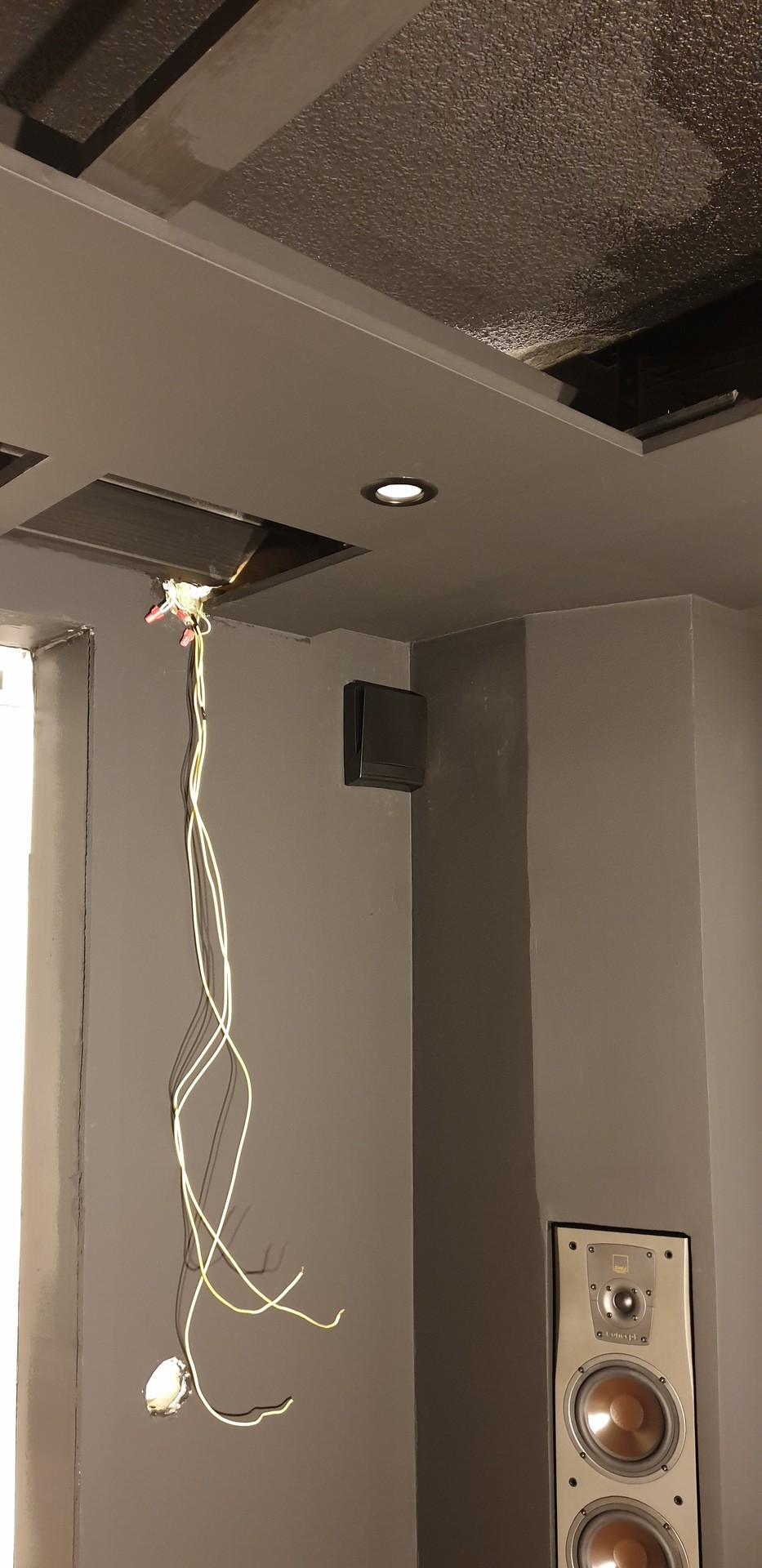

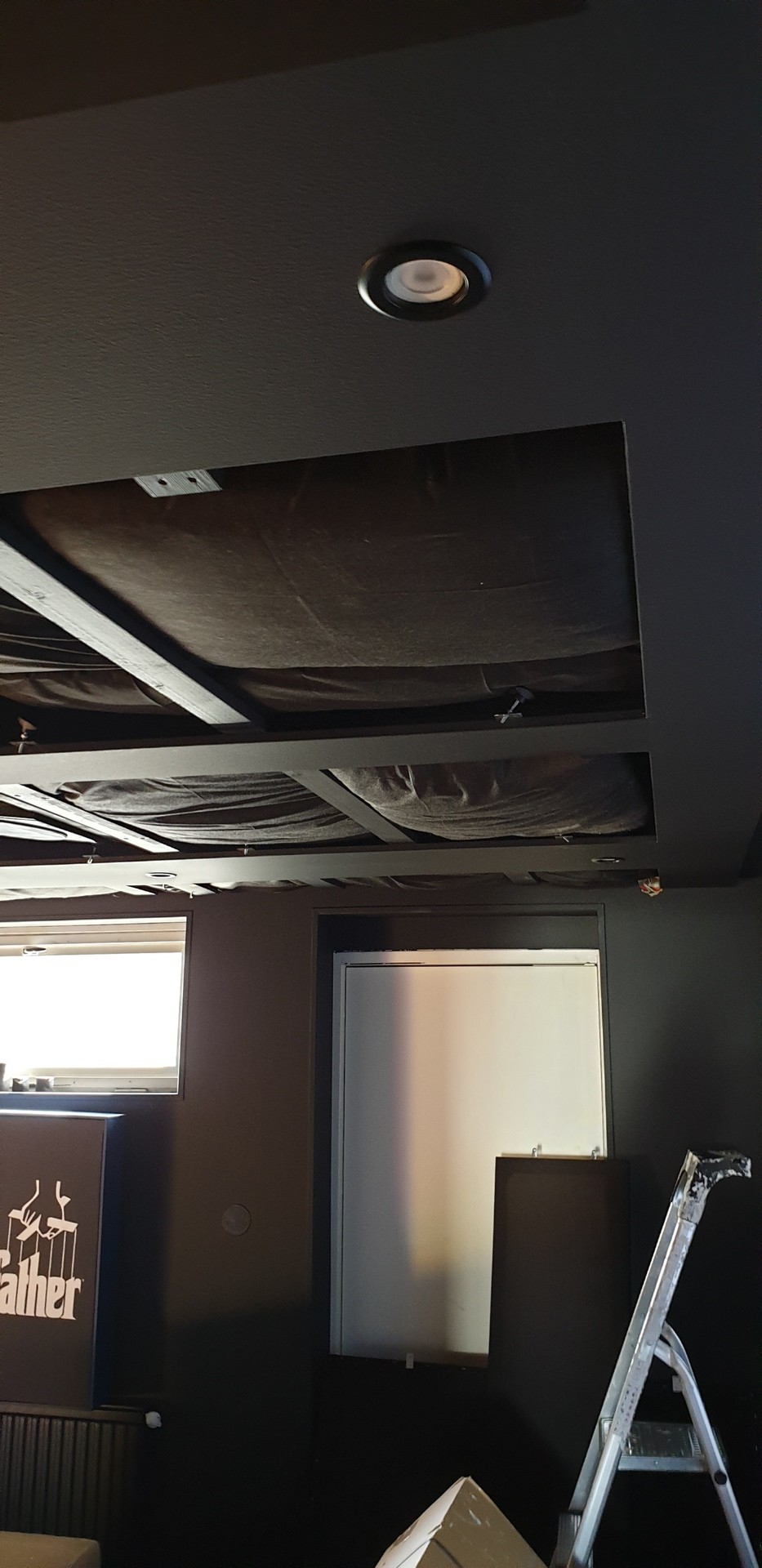

Atmoshögtalargaller och spotlights är nu svarta och på plats
Fick spotlightsena på plats igår. Eller, ja nästan alla. Saknar 4st lampor och eftersom jag kör philips hue har jag dragit mig lite för att handla dem då det är ganska dyra lampor. Men får väl bli en köperunda till helgen.
Fick även målat gallret till atmoshögtalarna så att de inte kommer synas genom det svarta tyget sedan.
(2019-04-03 07:33:51) Bilden är högupplöst. Klicka i bilden för att zooma.

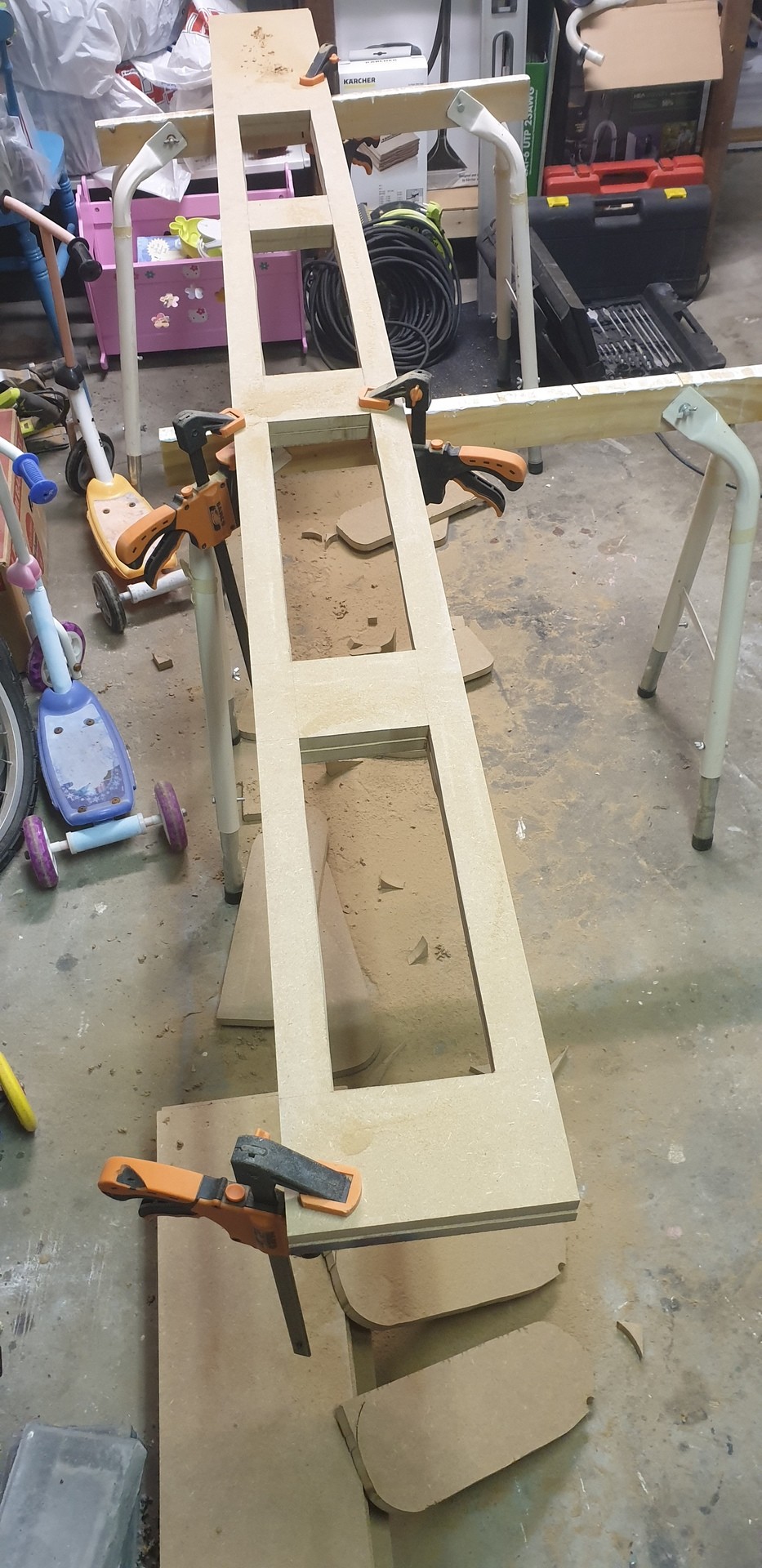

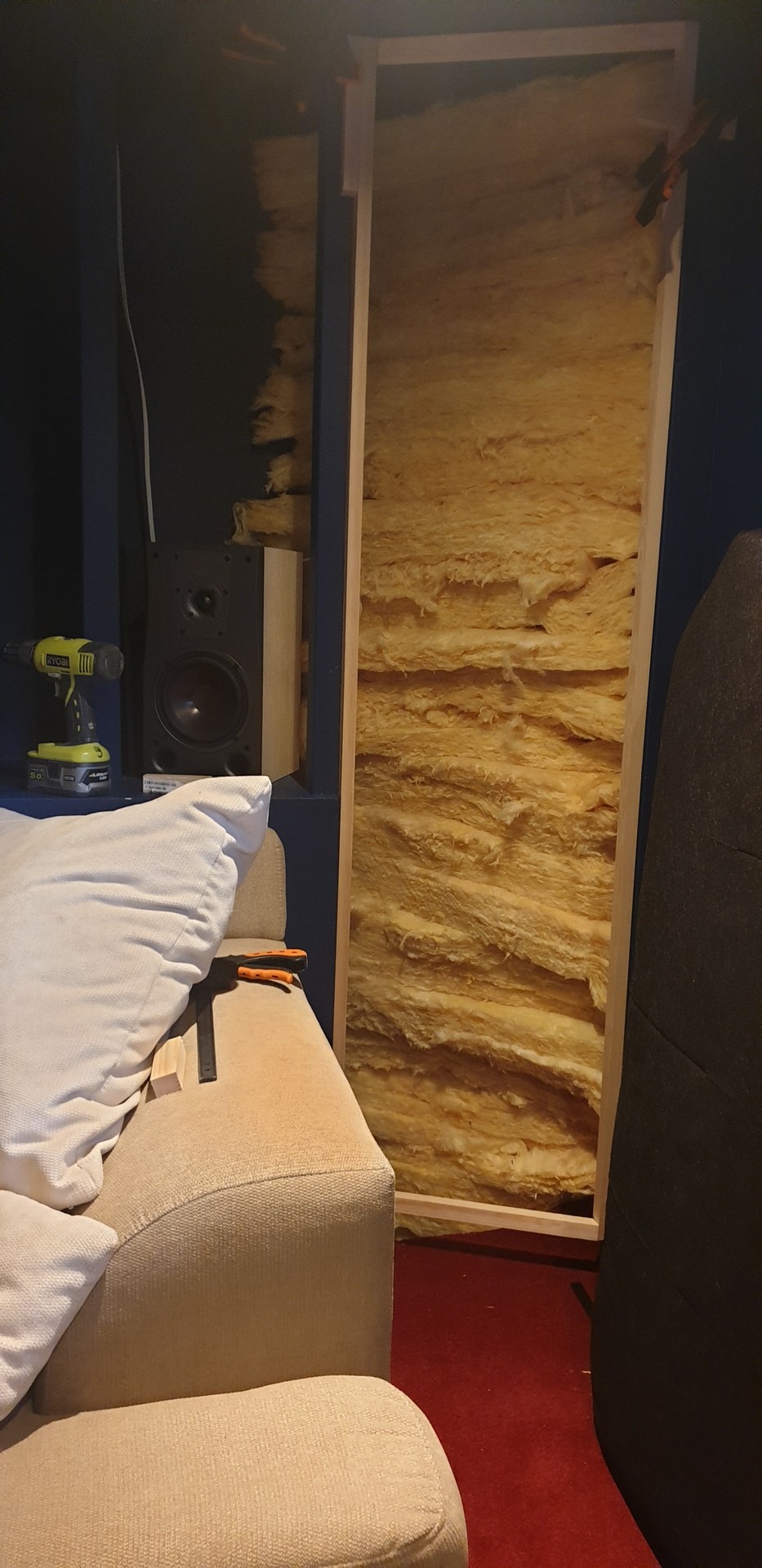

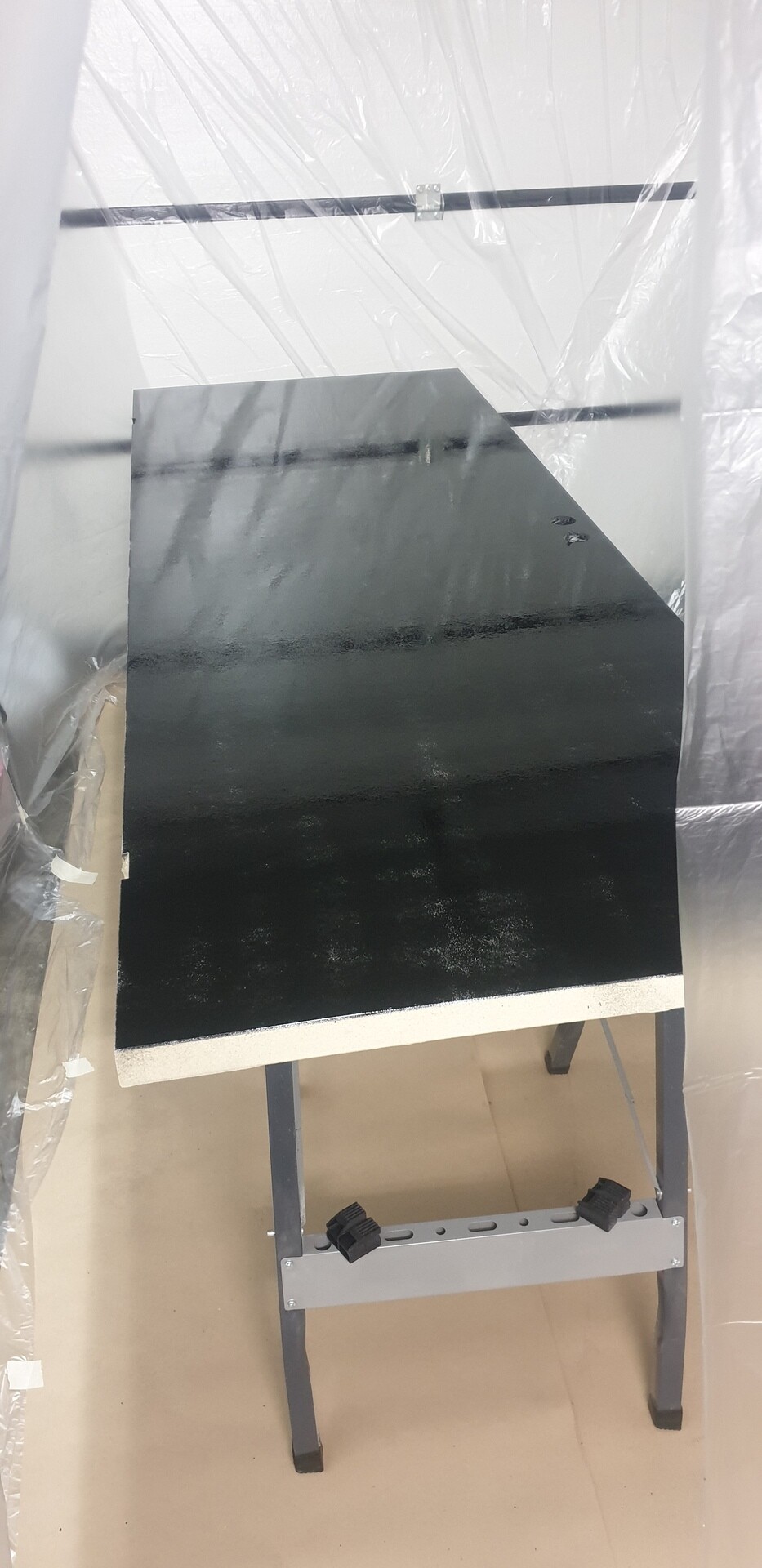

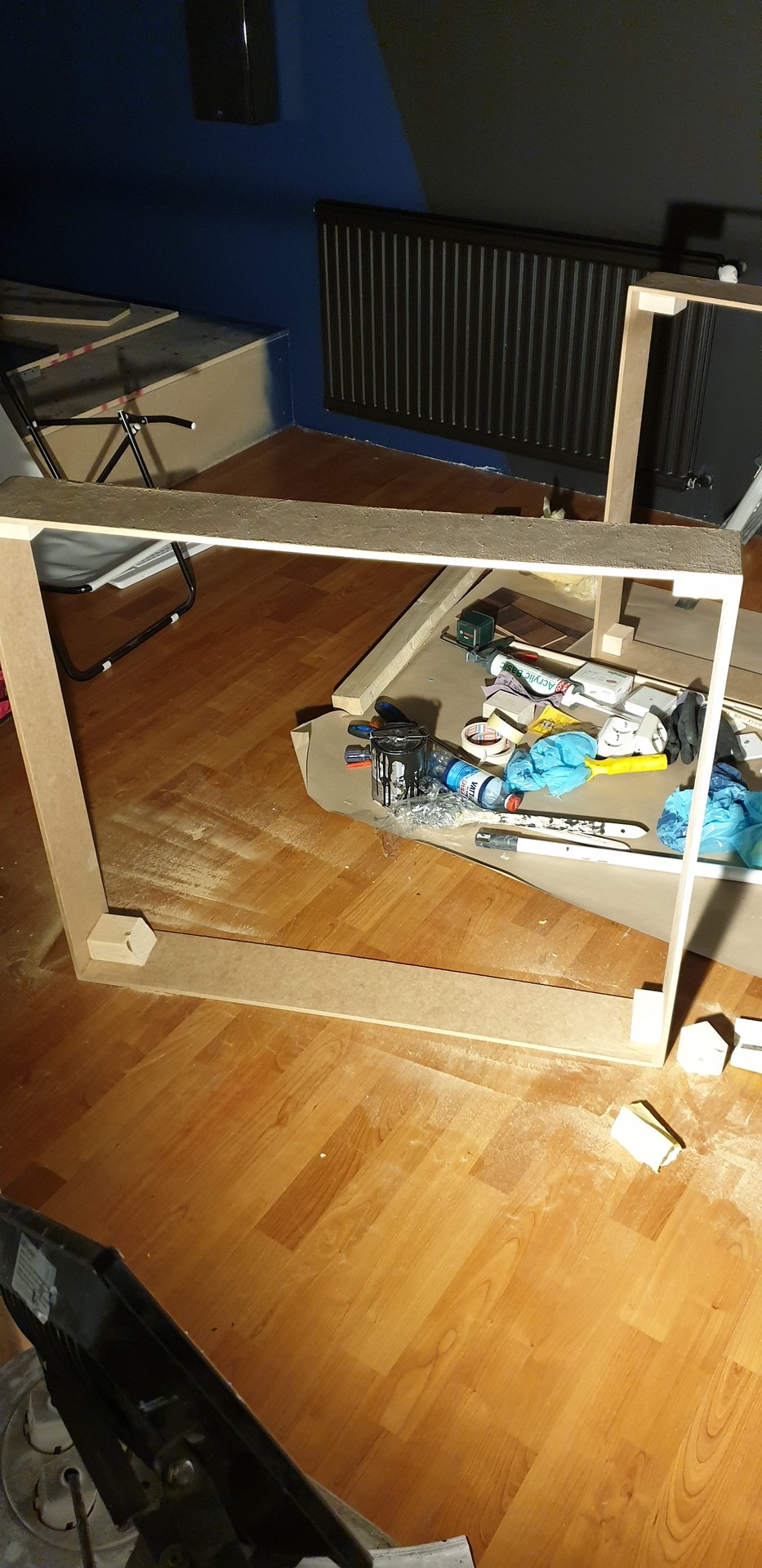

Ram till bredbandsabsorbent för första reflexen
Då är arbetet med en bredbandsabsorbent för första reflexen påbörjad.
Lite lim, träbitar och slipning på det så nu skall de målas svarta.
(2019-04-03 07:40:15) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

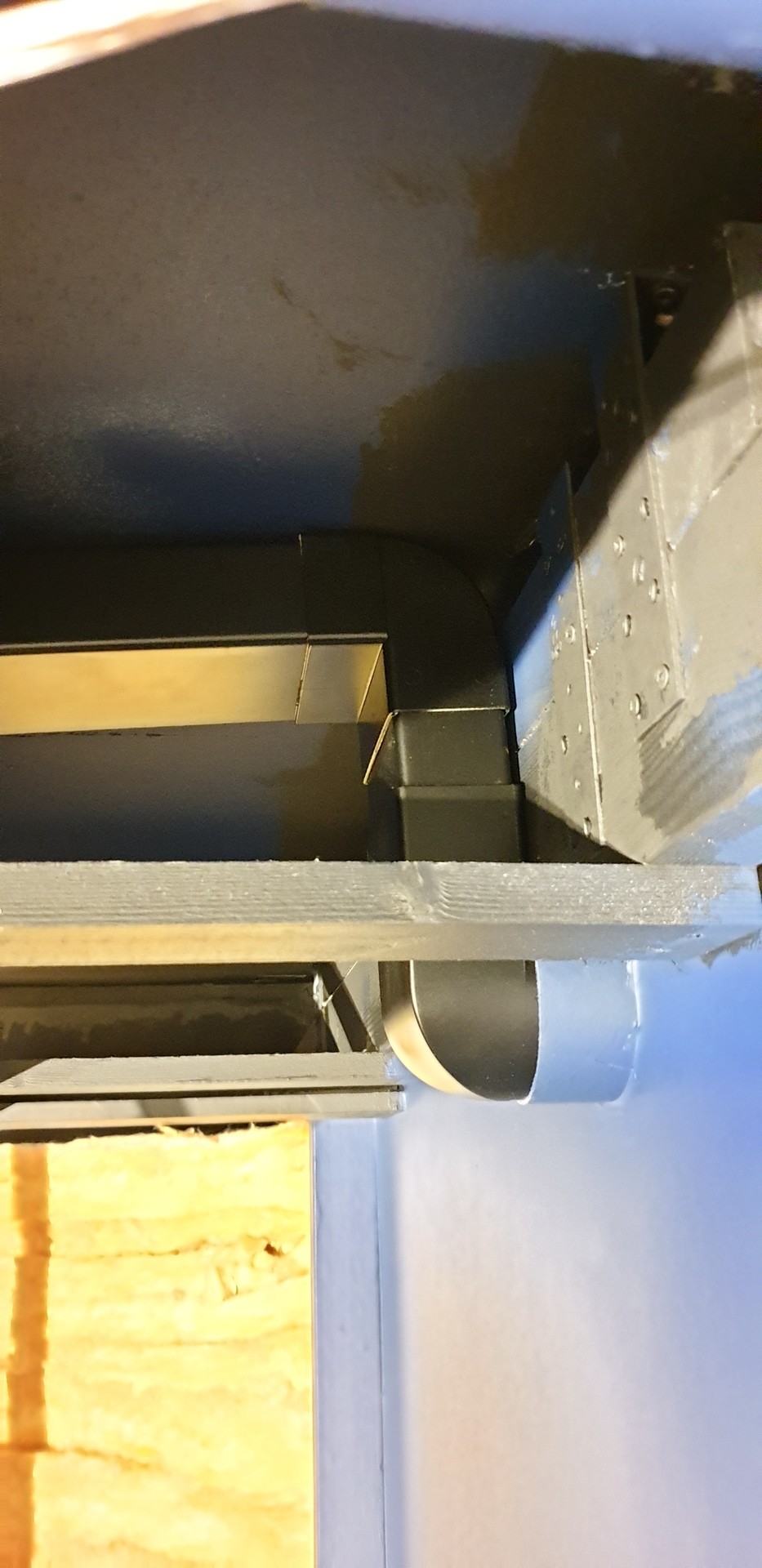

Ventilation till projektorn
Tråkig bild jag vet, men det är ju en del av bygget.
Vet inte hur jag tänkte färgmässigt då ena delen blev blått och andra svart haha. Men nu är den på plats. Vanliga ventilationsrör i plast som jag sprayat svart som kommer gå till hushboxen/projektorn. Kommer ha 2 "stora" fläktar som sakta vispar ut varmluften. (2019-04-04 07:41:34) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Främre ventilation
Eftersom rummet är slutet så kommer det nog bli ganska dålig luft där inne snabbt.
Där framme har jag in luften och där bak utluften. Eftersom där bak kommer sitta fläktar som vispar luft utåt tänker jag mig att undertrycket borde dra in luft där fram. Om det är för lite så finns det ju en möjlighet att sätta en inluftsfläkt på utsidan av den främre ventilationskanalen och skapa övertryck i stället. Det får framtiden utvisa :) (2019-04-04 07:48:02) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter:  DALI Concept 6
Produkter på bilden:  DALI Concept 6

Första reflexabsorbent
Allt annat än biorummet har haft högre prioritet senaste veckorna. Men gjorde 2st absorbenter för första reflexen. Här ser man baksidan med isoleringen (flexibatt) (2019-04-24 07:57:09) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Första reflexabsorbent framsida 1
Blev ganska bra faktiskt. Men alldeles för stort motiv tycker jag.
jag skall beställa fler printade tyger och då kommer jag ha 4st motiv per absorbent. (2019-04-24 07:59:08) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

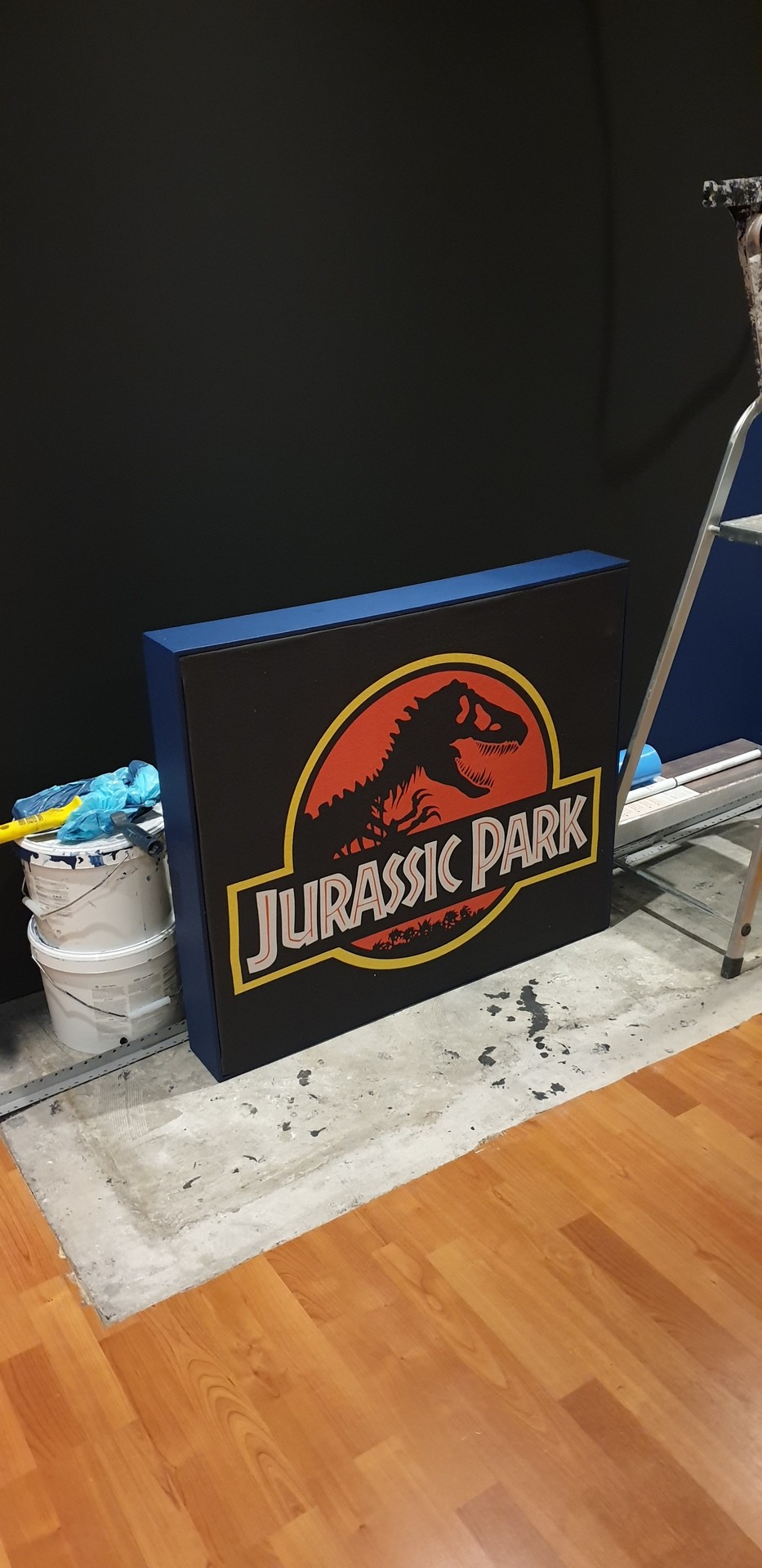

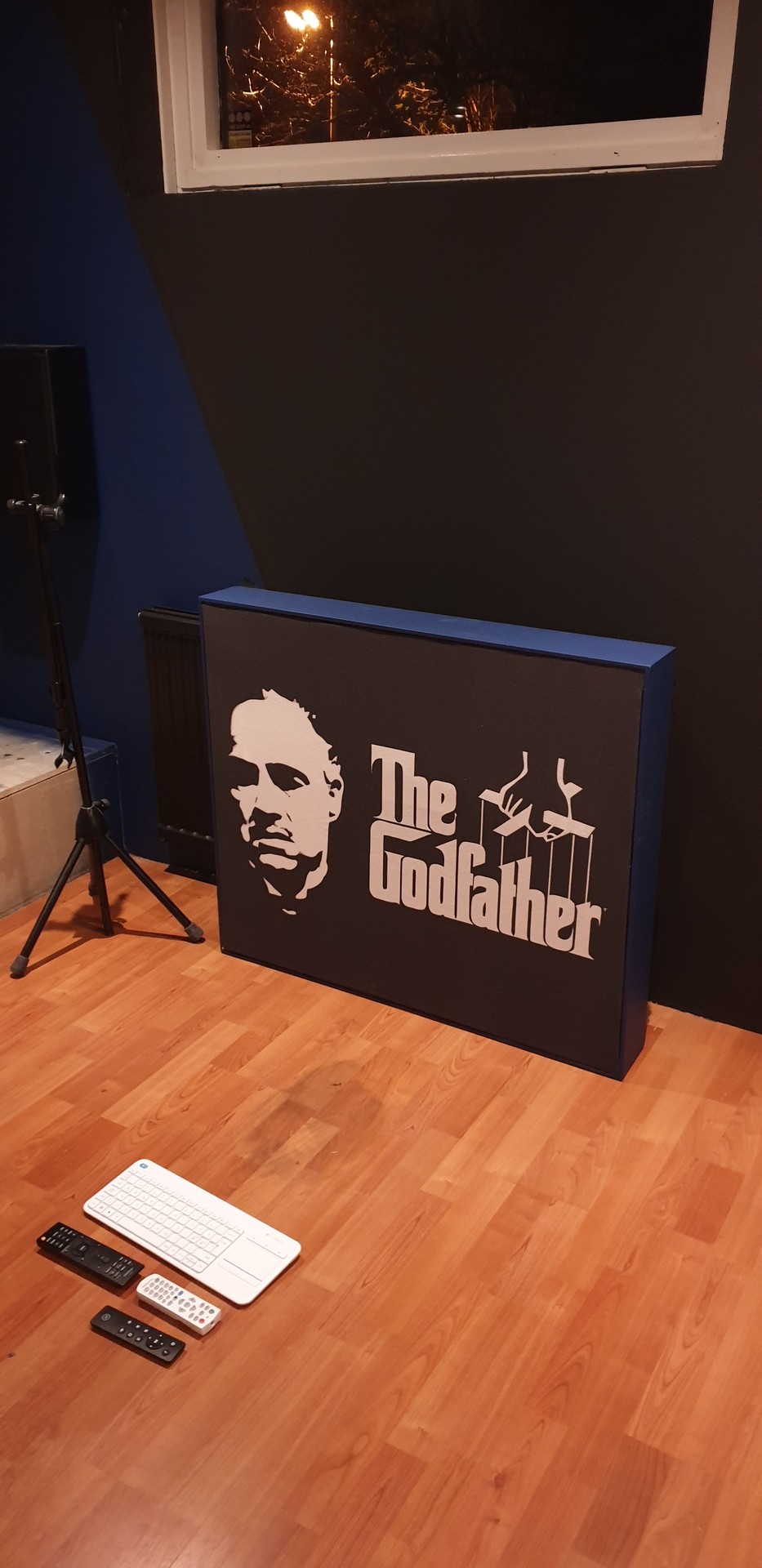

Första reflexabsorbent framsida 2
Ikoniska filmer kommer pryda mina absorbenter. Även om rummet är en biogrotta så behöver den kanske inte vara helt trist på väggarna! (2019-04-24 08:00:57) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Dörrar och fönster
Livet kom emellan och massor med andra sommarprojekt tog över. Men nu tog jag tag i biorummet igen. Nu är det dörrar och fönster som skall åtgärdas. (2019-07-12 20:53:55) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Enkla vägen
Planade fönsterna med tunn furuskiva som limmades fast. Och sedan hörnlister på det. Tog den enkla vägen (2019-07-12 20:57:21) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Innerdörr
Hörnlist och annat utjämnande (2019-07-12 21:00:04) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Ytterdörr och ett minifönster.
Väldigt skumt att förra ägaren satte en dörr och ett sådant fönster. Vad var vitsen med det? Jag täppte till det. Rummet ska vara ljuskontrollerat! (2019-07-12 21:01:34) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Isolering där bas kan samlas
Längs med sidorna i taket tryckte jag in isolering som är till för att dämpa basen (2019-07-23 20:58:17) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

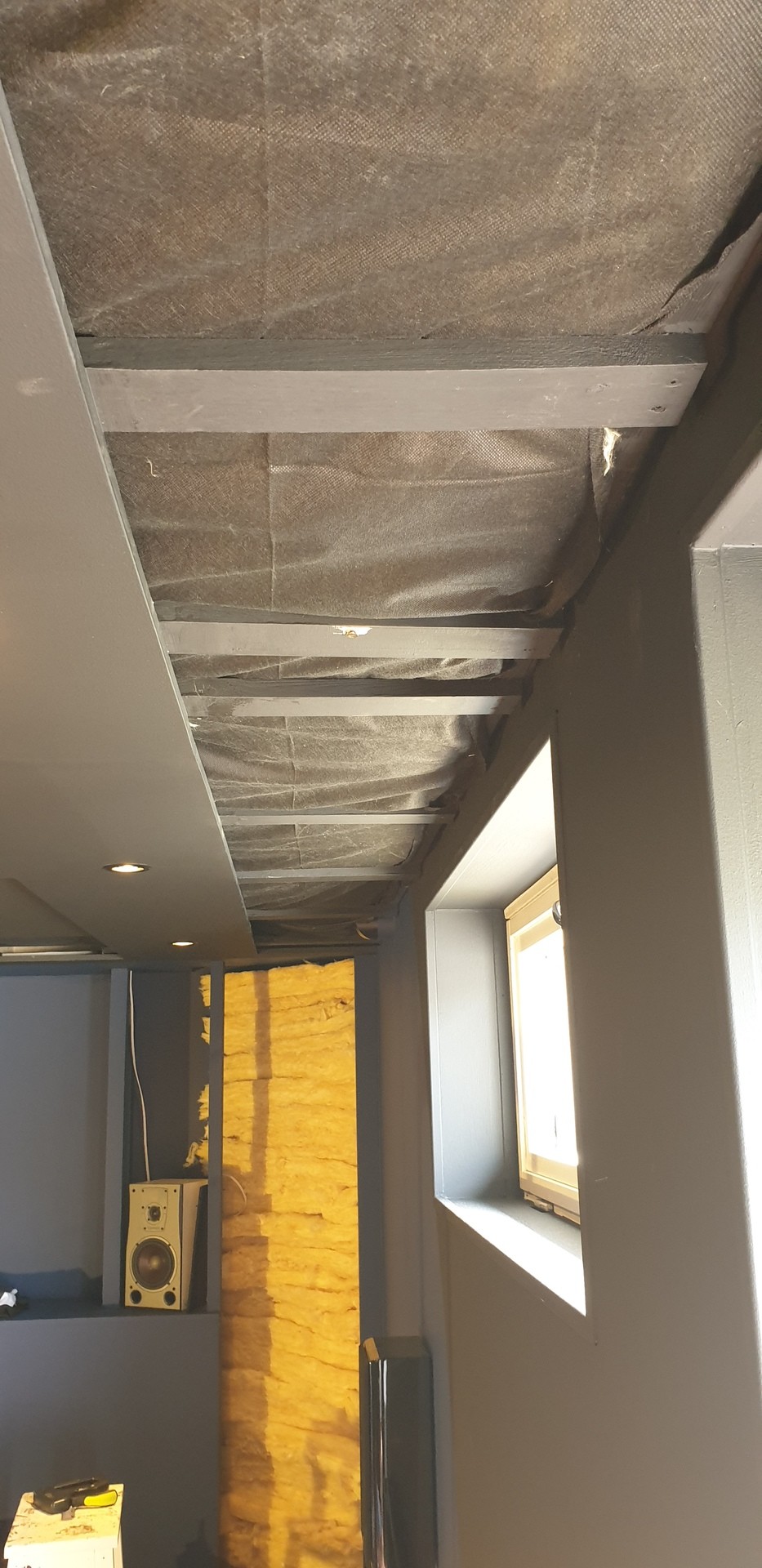

Marktäckväv
För att säkerställa att inga fibrer tar sig loss och flyger ner så har jag svept in isoleringen i marktäckväv. En annan fördel är att jag kan stoppa in händerna där utan att komma i kontalted isoleringen. (2019-07-23 21:01:09) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

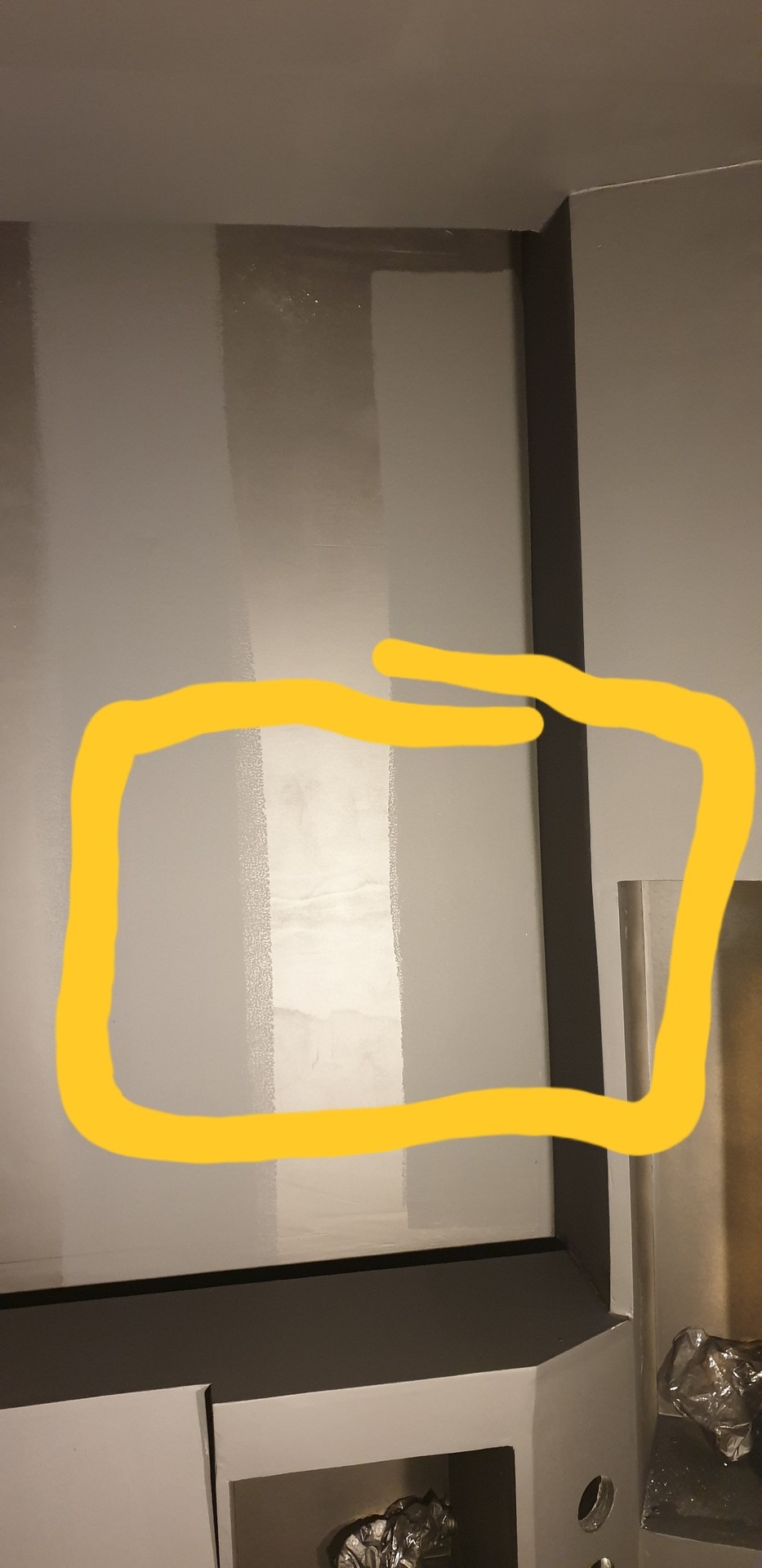

Sprickor! Suck..
Det "hängande" taket är inte till för att läggas vikt på. Vilket tyvärr en familjemedlem gjorde. Så en hel del MDF fogar sprack. (2019-07-23 21:07:10) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Orsak att köpa överhandsfräs
Har spanat på en överhandsfräs i många år. Nu fick jag en orsak att köpa en. Fräsa ur gick väldigt smidigt (2019-07-30 10:53:31) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Elastisk plastic padding
Vill ju inte råka ut för samma sak igen så spacklade igen med plastic padding som är lite elastisk. Slipning på det och målning så blev det bra igen. Bara lite trist att behöva lägga tid på det. (2019-07-30 10:55:22) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Ramar till taket
Jag har gått på linjen att ha "öppet" tak så att jag efter mätning kan göra ändringar. Så delar av taket är ramar med högtalartyg i stället. Behövs mer dämpning så kan man göra det. Behövs någon diffusion så läggs det in i stället. (2019-07-30 11:01:15) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

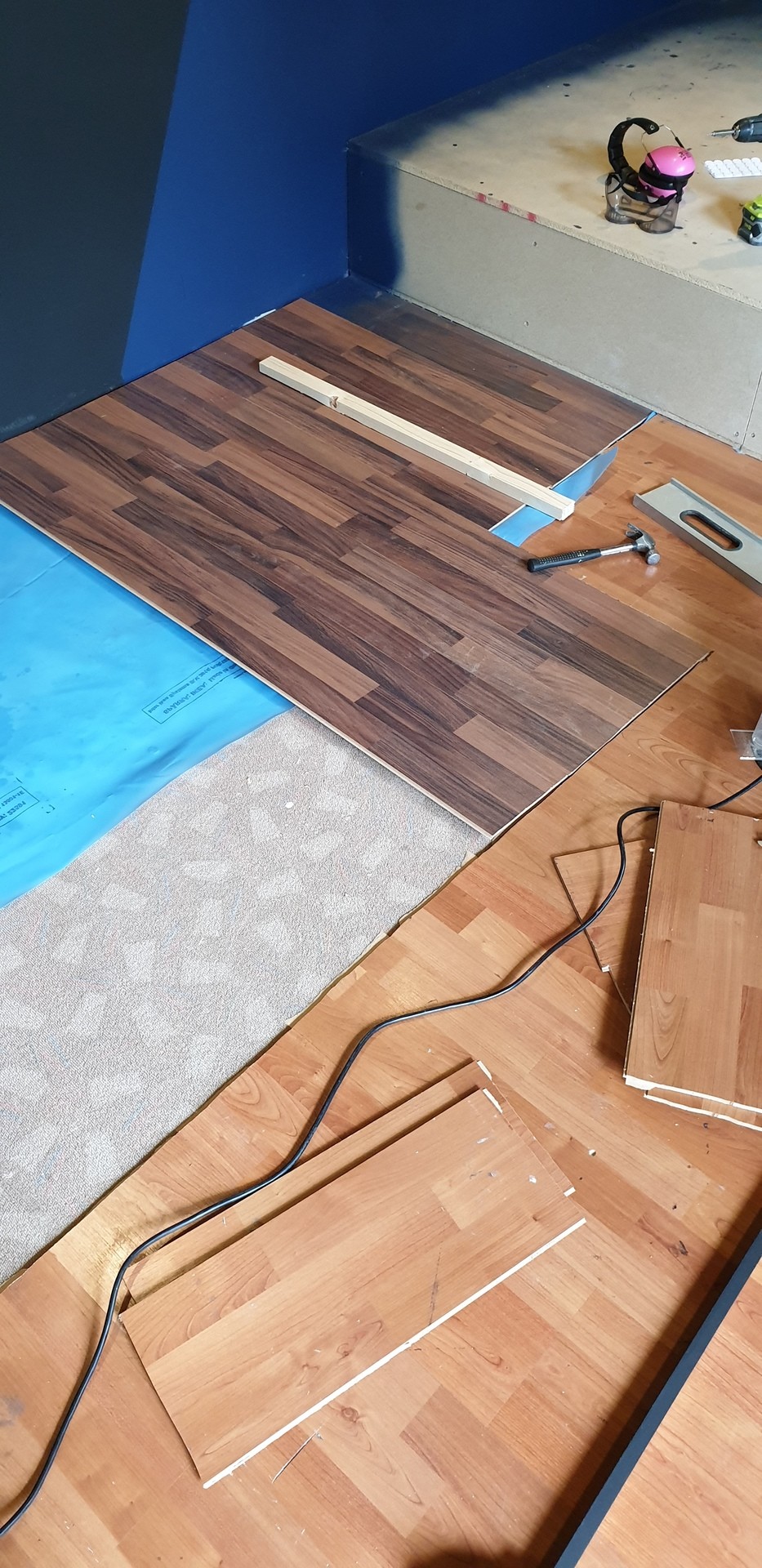

Fylla upp golv
I stället för att plocka bort allt annat golv som jag inte vet hur kvaliteten är under, så jämnar jag till det med billigt golv från Ikea. (2019-07-31 13:25:11) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Som vanligt dyker problem upp
Där de gamla väggarna var så var det tyvärr alldeles för ojämnt så det kändes ganska mycket genom golvet.
Lösning blev en sorts finspackel! Hur enkelt som helst att lägga.
Det blev mycket jämnare. (2019-07-31 13:28:12) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Röd matta så klart!
Köpte mattan på rea redan i julas. Riktigt stor skillnad i rummet trots att det är en tunn matta. (2019-08-02 21:59:25) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Isolering förpackas
När jag klappar händerna i rummet uppstår det klassiska metall ekot. För att dämpa detta så gjorde jag flera sådana här påsar (isoleringsmaterial från byggmax samt marktyg från biltema. (2019-10-11 11:45:21) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Upp i taket!
Dämpade nästan hela taket med dessa påsar.
Gjorde en ganska stor skillnad i ekot såklart :) (2019-10-11 11:49:57) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Gömma bakre dämpning
Har verkligen dragit mig för att dölja sidorna. Det är snea vinklar, stort och jag har velat om hur jag skall fästa samt dölja det.
Det kommer bli högtalartyg utåt (isoleringen kläs med marktyg) i 2st ramar per sida. En för själva dämpmaterialet och en för bakre surroundhögtalare.
(2019-10-14 08:50:51) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Dämpning och surroundhögtalare borta!
Högtalartyg på 2st ramar och sedan riktigt starka magneter som håller det på plats.
Blev faktiskt snyggt :) (2019-10-21 11:11:44) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Laborerande med MSO
Satte mig ner och började laborera med REW och MSO i helgen.
Roligt och spännande men också tidsödande.
Gjorde 3 mätningar (för att få en average) på varje plats (6 sittplatser) med varje sub så totalt 54 mätningar blev det.
(2019-10-21 11:26:25) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

SPL från REW
Översta är med 3 subbar, ingen PEQ.
Nedersta är efter MSO har fått arbeta lite.
Detta är från Main Listening Position och där verkar det vara bra från början.
MSO har ju 5 andra positioner att tänka på så ska se efter vilka skillnader där blivit. Har dock inte några "efter" bilder där än. (2019-10-22 09:37:30)
Produkter på bilden:

Waterfall från REW
Vad jag kan utläsa är att trots jag bränner på i rummet så dör allt ovanför 40-45Hz. Vilket i verkligheten resulterar i att jag får en fin ljudbild och kan höra detaljer i tex dialoger/musik och inte får en burkig bas.
(2019-10-22 09:40:29)
Produkter på bilden:

Spectrogram från REW
För den intresserade så kommer här även Spectrogrammet :)
Tror jag skall försöka ge mig på 40-45Hz tonen och eliminera den med en Helmholtz resonator. (2019-10-22 09:46:33)
Produkter på bilden:

Ny dämpning för sidoväggarna
De första reflektionsdämparna jag hade var alldeles för små och täckte inte båda sofforna.
Detta visste jag från början och de var mest "proof of concept" hur de skulle se ut med det trycka tyget.
Dags att göra dem större! (2019-10-30 11:22:09) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Mer yta för absorption
Genom att öppna upp sidorna så ökar jag ytan för absorption.
Tanken var att ha ovala ingångar för det är lite snyggare.
Men orkade inte trixa så det blev fyrkantiga hål.
De kommer vara 20cm djupa med 10cm fluffigare isolering ytterst och 10cm hårdare isolering innerst. Spännande!
(2019-10-30 11:24:34) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Lite teknikdags!
Där fram kommer det vara 2 DALI Concept 6 högtalare som höger/vänster. Det är ganska gamla högtalare men har absolut ingen anledning att byta ut dem. Speciellt när jag är på en budget.
Dessa kommer ackompanjeras av 3st XTZ spirit sub 12. 2st fram och 1 back. Eventuellt kommer det en till där back för att kunna köra double bass array.
Faktiskt väldigt imponerad av hur mycket sub man får för pengarna. Dessa är väldigt billiga!
För den observanta så är där draget för Nätverk, HDMI samt USB. Tex om jag vill koppla in en ratt till min playstation så är USBn där. All min elektronik är ju inte i rummet. (2019-11-04 09:28:49) Bilden är högupplöst. Klicka i bilden för att zooma.
Dali Concept 6
XTZ Spirit sub 12
Produkter på bilden:  DALI Concept 6,  XTZ Spirit Sub 12

Dags att presentera Centern
En XTZ 95.33 ingår i setupen. Köpte den för den var billig och vägde mycket ;) Och såklart så har den bra reviews. (2019-11-05 08:36:53) Bilden är högupplöst. Klicka i bilden för att zooma.
XTZ 95.33 Center
XTZ Spirit sub 12
Dali Concept 6
Produkter på bilden:  DALI Concept 6,  XTZ 95.33,  XTZ Spirit Sub 12

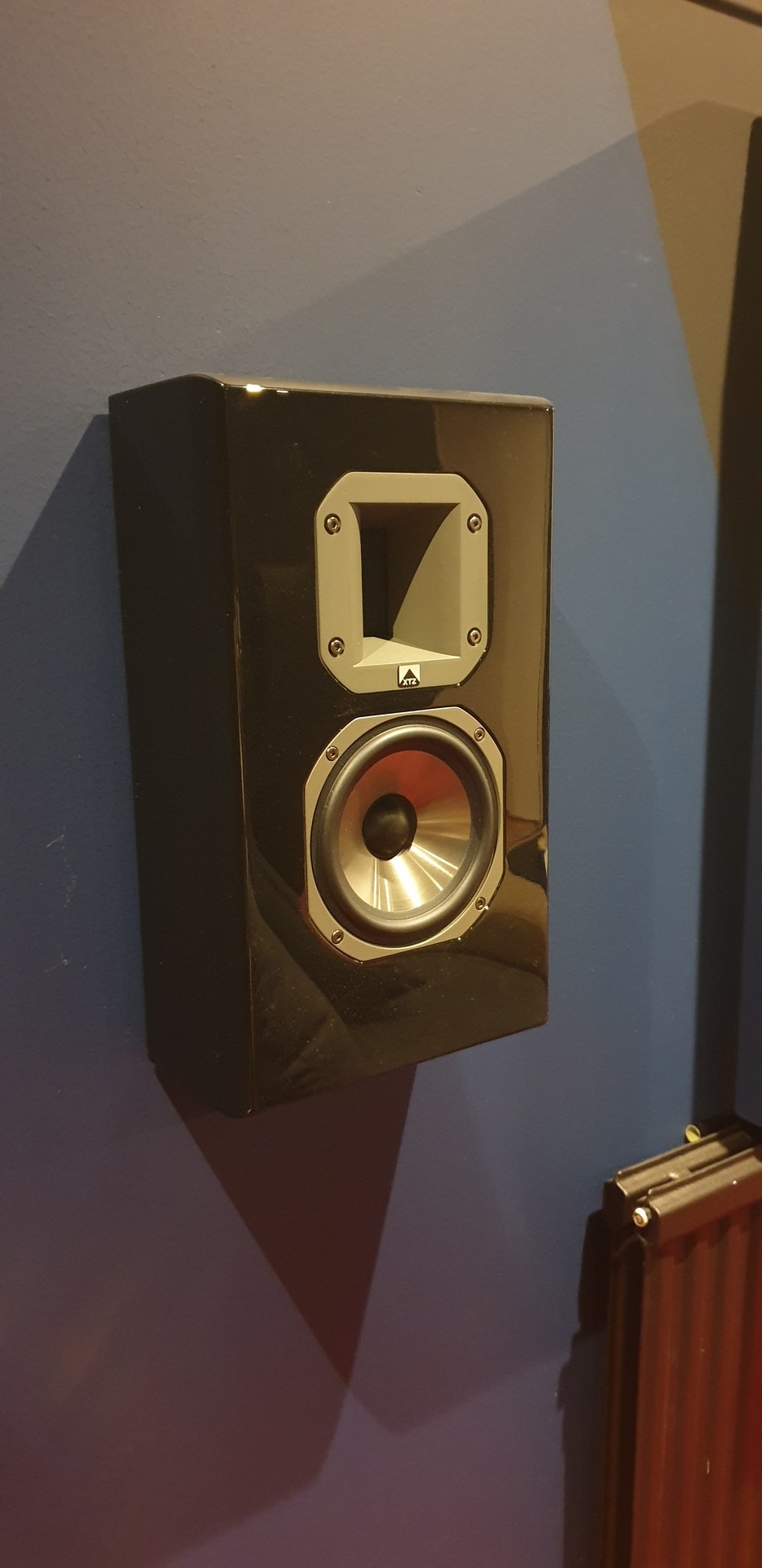

Left Right Surround!
Högtalarna som sköter höger och vänster surround är XTZ 95.22.
Återigen, riktigt bra pris för ett så pass bra högtalare.
Eftersom jag inte kunde bygga in högtalarna ville jag smala sådana. Dessa mäter endast 13cm på djupet!
När jag köpte dem förra året så satte jag upp dem i vardagsrummet med 2 subbar för att testa och min fru blev överraskad av hur bra det lät och hur snygga dessa var (även de 2 vita subbarna tyckte hon var snygga för de smälte bra in). Så pass att hon faktiskt ville ha kvar dem i vardagsrummet. Men, nej, de är till mitt bio rum :) (2019-11-06 08:48:34) Bilden är högupplöst. Klicka i bilden för att zooma.
XTZ 95.22
Produkter på bilden:  XTZ 95.22

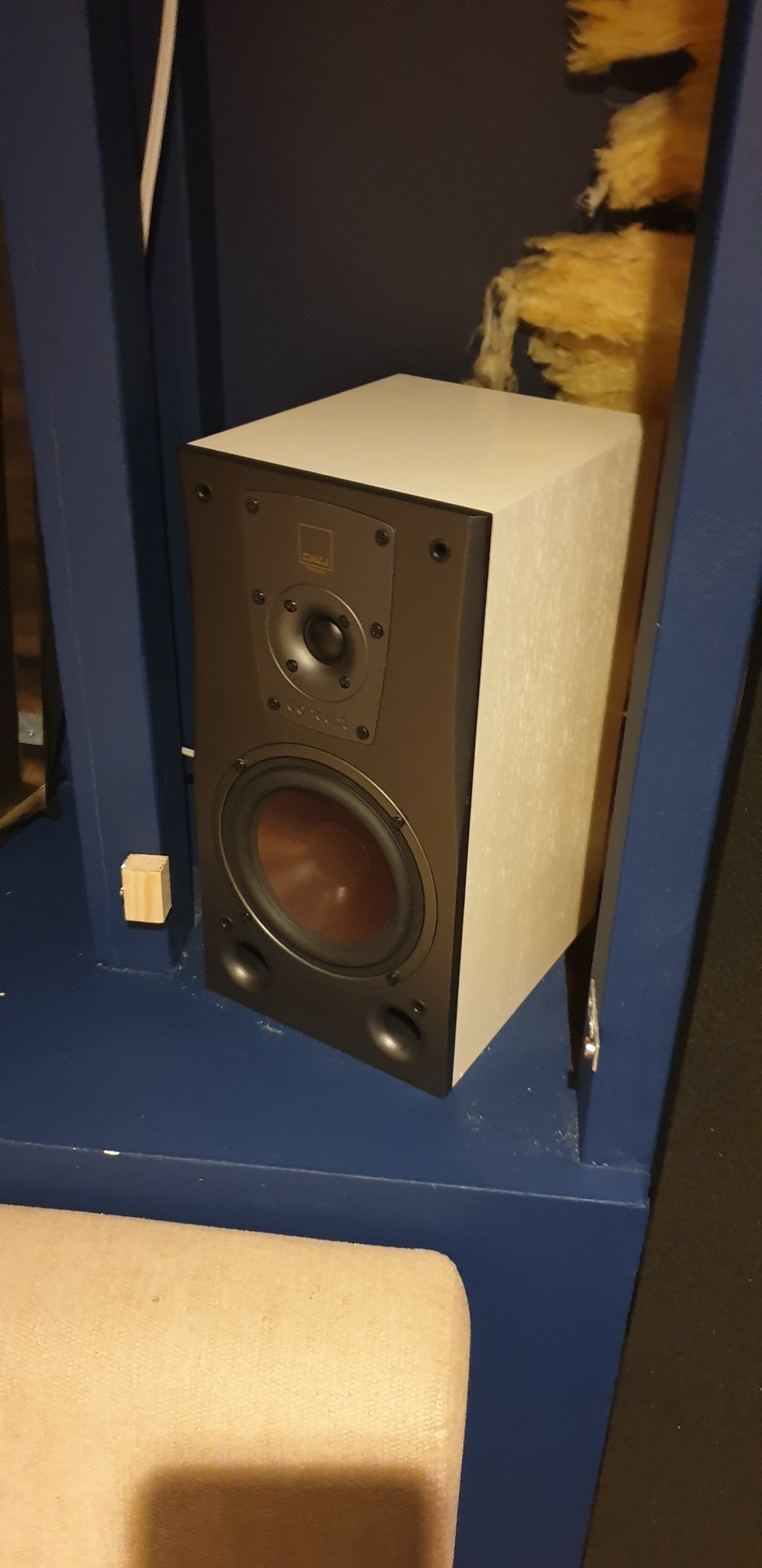

Bakre surround
Där bak kommer mina gamla Dali högtalare (Concept 2) att göra sitt.
Dom är egentligen svarta/träbruna men jag sprayade dem vita när jag hade dem i min gamla lägenhet.
Tror dessa är runt 12 år gamla men gör fortfarande sitt jobb. (2019-11-07 08:02:21) Bilden är högupplöst. Klicka i bilden för att zooma.
Dali Concept 2
Produkter på bilden:  DALI Concept 2

4st Atmos högtalare
I taket valde jag att sätta 4st högtalare från Yamaha. De har fått väldigt bra kritik och eftersom det är Atmos så är inte kraven så höga. Det viktigaste för min del var nog att kunna vrida diskanten. Sedan fick jag tag i alla 4 för ett riktigt bra pris. Gallret är sprayat svart så de syns inte i taket. (2019-11-09 18:03:49) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Yamaha NS-IC800 (par)

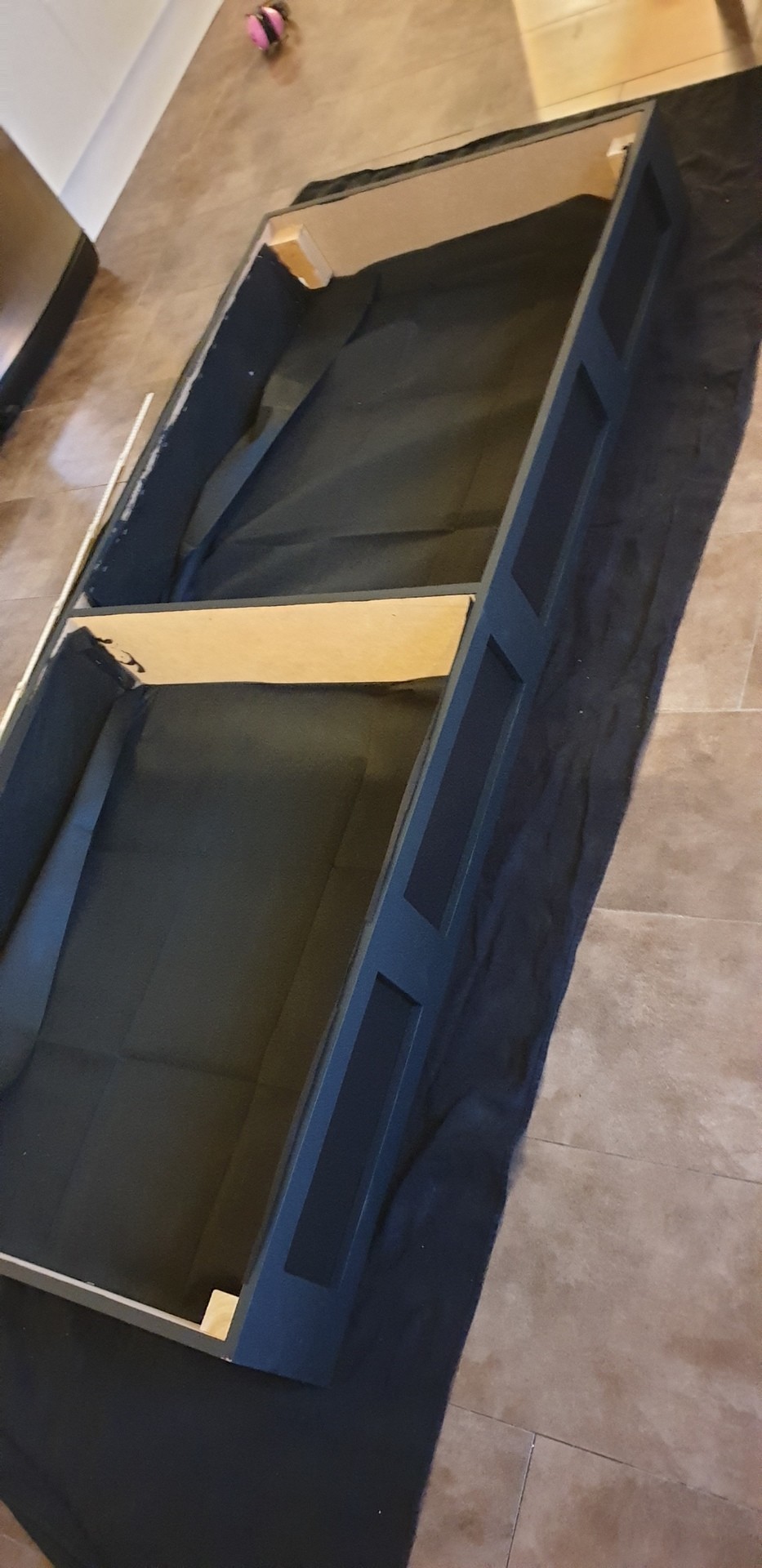

Vägg absorbent
Äntligen hittat tid att måla och lägga tyg på absorbenterna på ena väggen.
Materialet är MDF/Högtalartyg/Markduk.
Har inte bestämt mig hur framsidan skall se ut om det skall vara tryckt tyg med motiv. De ersätter ju mina andra "små" absorbenter. (2019-11-11 07:46:21) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

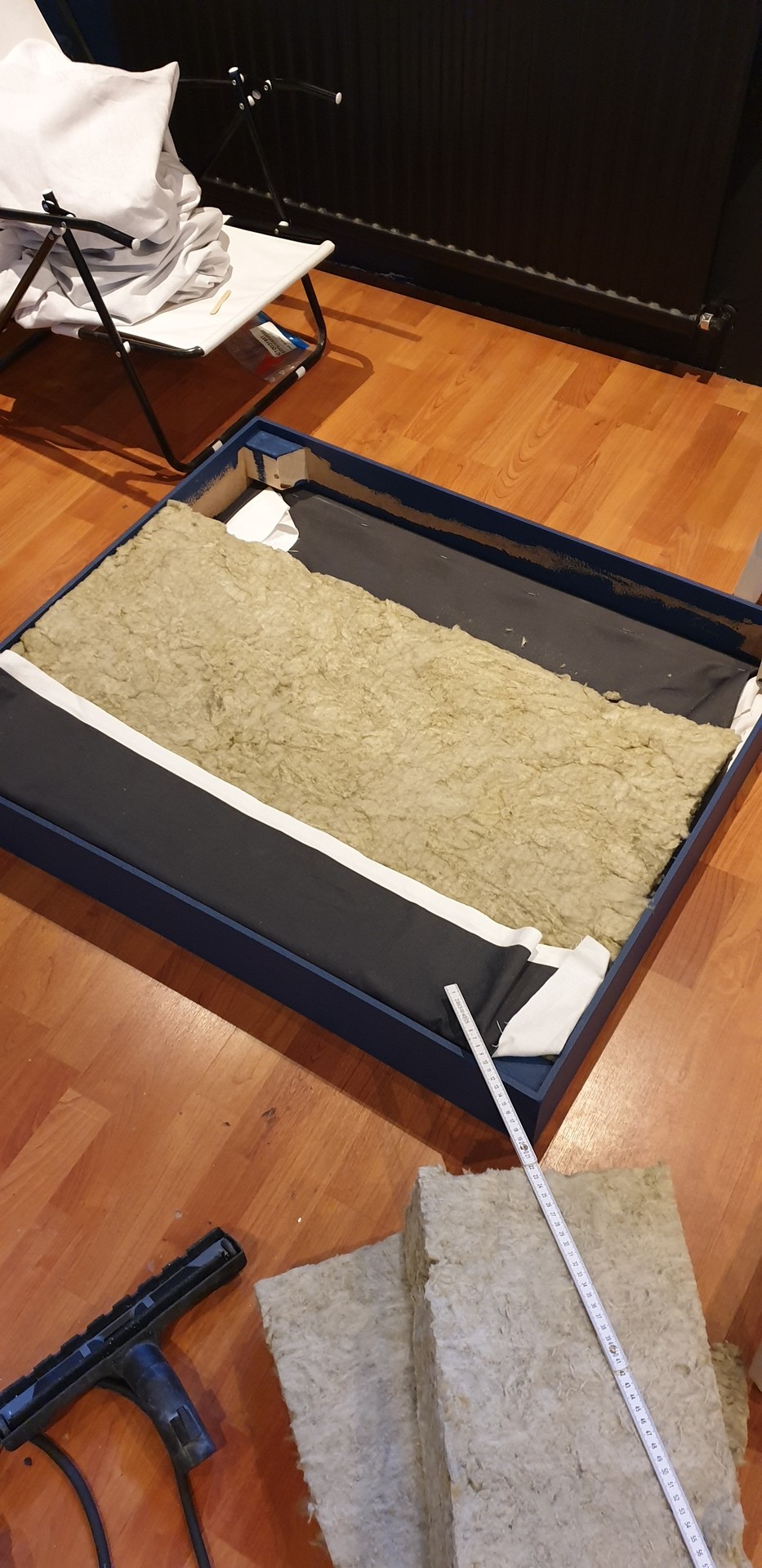

Absorbenterna snart färdiga
En sorts isolering närmast väggen (med högre densitet och luftflödesresistivitet) och en fluffigare ut mot rummet.
Tyvärr hade jag fel tjocklek på den fluffigare så det blev ett varv till Byggmax för att köpa in 95mm tjocklek. Håller på med absorbenten mitt emot dessa två just nu och förhoppningsvis är de färdiga lagom till helgen så att jag kan göra nya mätningar.
Jag har gjort dem flyttbara ifall det behöver möbleras om.
Storlek på dessa är per styck: Längd:80cm, Höjd:200cm, Djup: 20cm
Trodde de skulle ta upp mer av rummet men det känns inte så alls! (2019-11-12 08:12:40) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

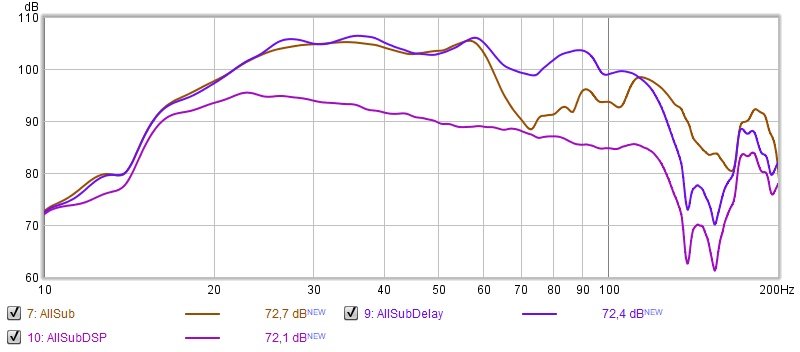

Subwoofers på MLP
Satte mig i helgen och lekte lite med subwooferserna.
Brun graf är alla subbarna.
Blå är när jag satt delay på de bakre.
Och lila är efter minidspn fått jobba lite.
Helt enligt så som det skall upplevas så är det en housecurve där det är 10dB minskning från 30Hz till 80Hz. Som ni ser är det väldig snyggt och jag är nöjd!
Dock har jag 2 soffor och 6 lyssningsplatser så jag får nog leka lite mer för att det skall bli bra resultat överallt. (2019-11-18 08:05:23)
Produkter på bilden:

Fortsättning!
Livet kom emellan och jag fixade en hel del med biorummet till den grad att man kunde sitta där inne och njuta av en film. Men det var en massa småfix kvar.
Men nu fortsätter jag för att slutföra helt!

Högtalarna skulle döljas. Gjorde en liten ram som jag sedan klädde in med högtalartyg. (2021-03-16 20:37:13) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  DALI Concept 2,  XTZ Spirit Sub 12

Med tyg
Hittade inget riktigt bra sätt att fästa ramen på ett snyggt sätt så jag fick klura lite på det. Återkommer i senare poster med hur jag löste det. (2021-03-16 20:41:48) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

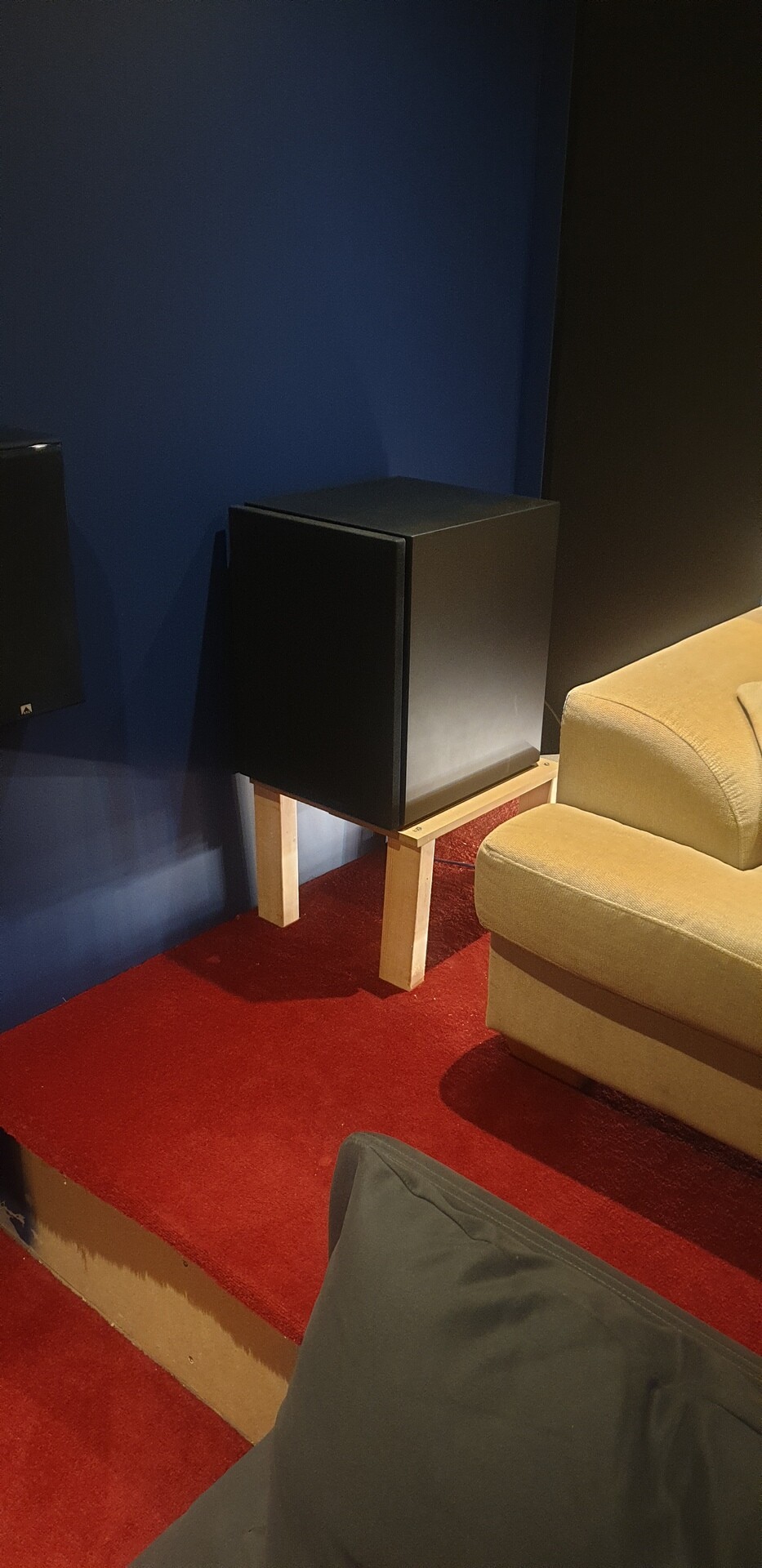

Subwoofer på ett inte så snyggt stativ
För att få den bästa basen så var jag tvungen flytta fram högtalarna samt höja upp dem lite.
Det som skulle bli temporärt blev över 1 år.. det fungerade ju liksom :)

Jag hade inte fäst podiumgolvet och inte fäst mattan heller för den delen.. (2021-03-16 20:50:50) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  XTZ Spirit Sub 12

bygga nya subwooferstativ 1/3
Plockade lite trä som jag hade över som jag limmade och skruvade ihop. (2021-03-16 20:55:13) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Bygga nya subwooferstativ 2/3
Limmade och skruvade på träskivor samt spacklade o slipade lite. (2021-03-16 20:56:49) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Bygga nya subwooferstativ 3/3
På med Hornbachs matta svarta vägg färg som jag kör med i rummet.
(2021-03-16 20:58:20) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Innerdörr till Biorummet
Ingången till biorummet är precis vid väggen där fram. Störigt med reflektioner i vitt när allt annat är svart.
Så av med den och förbereda lite i garaget.. (2021-03-18 18:14:06) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Svart dörr, plastidipp!
Klädde in garaget med "plastväggar" så att jag kunde spraya dörren.
Jag använde svart matt plastidipp.
Om det skulle bli fult så kan man bara dra av det igen så är dörren återställd.
Det blev några lager.
(2021-03-18 18:16:04) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

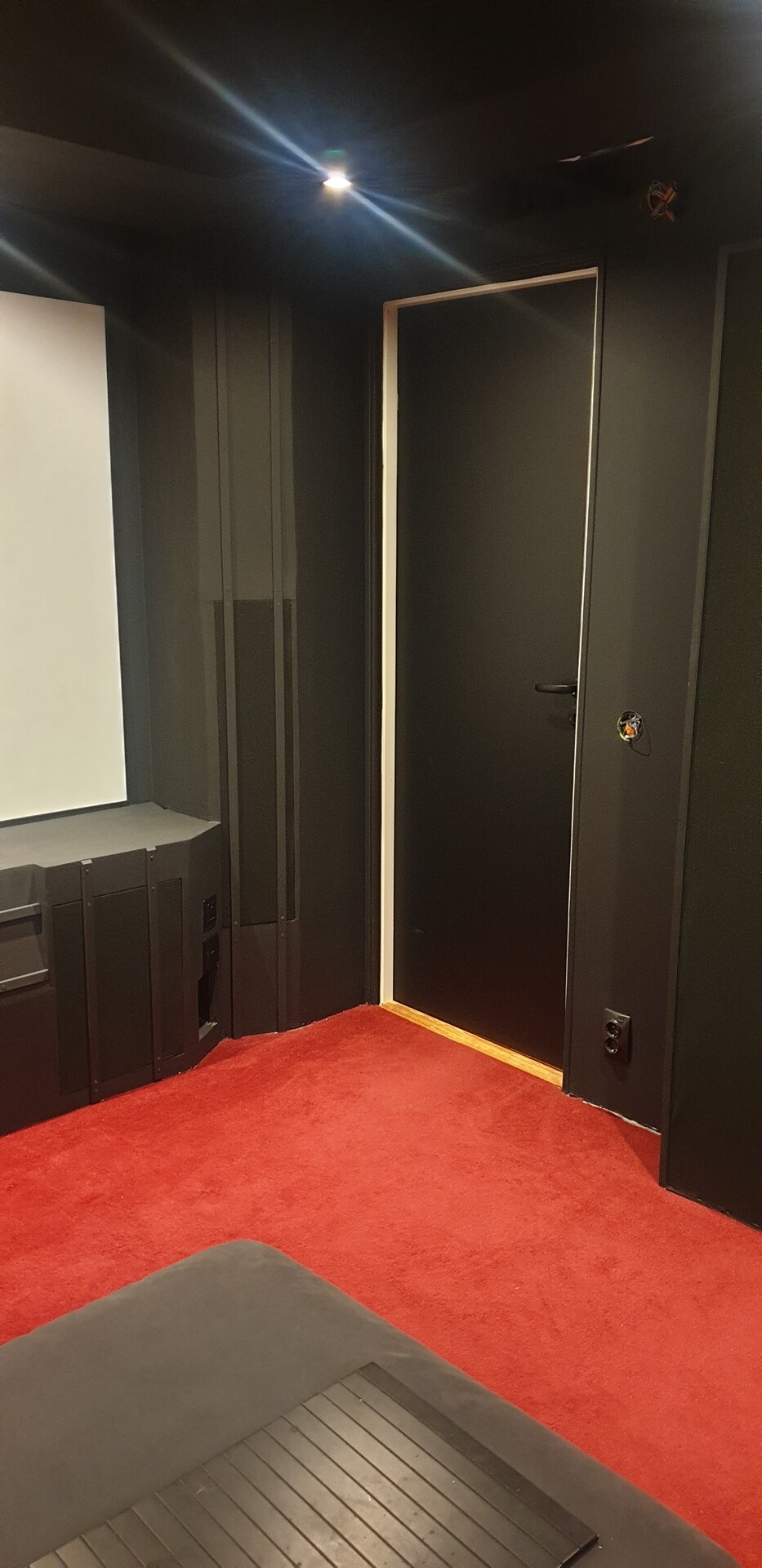

Svart dörr och högtalarskydd!
Den svarta dörren blev väldigt bra.
Funderar på att låta karmen runt om vara vit så att man anar var dörren är i mörkret.
Här syns också hur jag löste högtalarskydden och fästningen av dessa.
Det blev träribbor som håller dem på plats och som man kan skruva loss om man behöver komma in bakom. Blev helt okej och lite brytning från det jämna i fronten. (2021-03-21 16:35:52) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

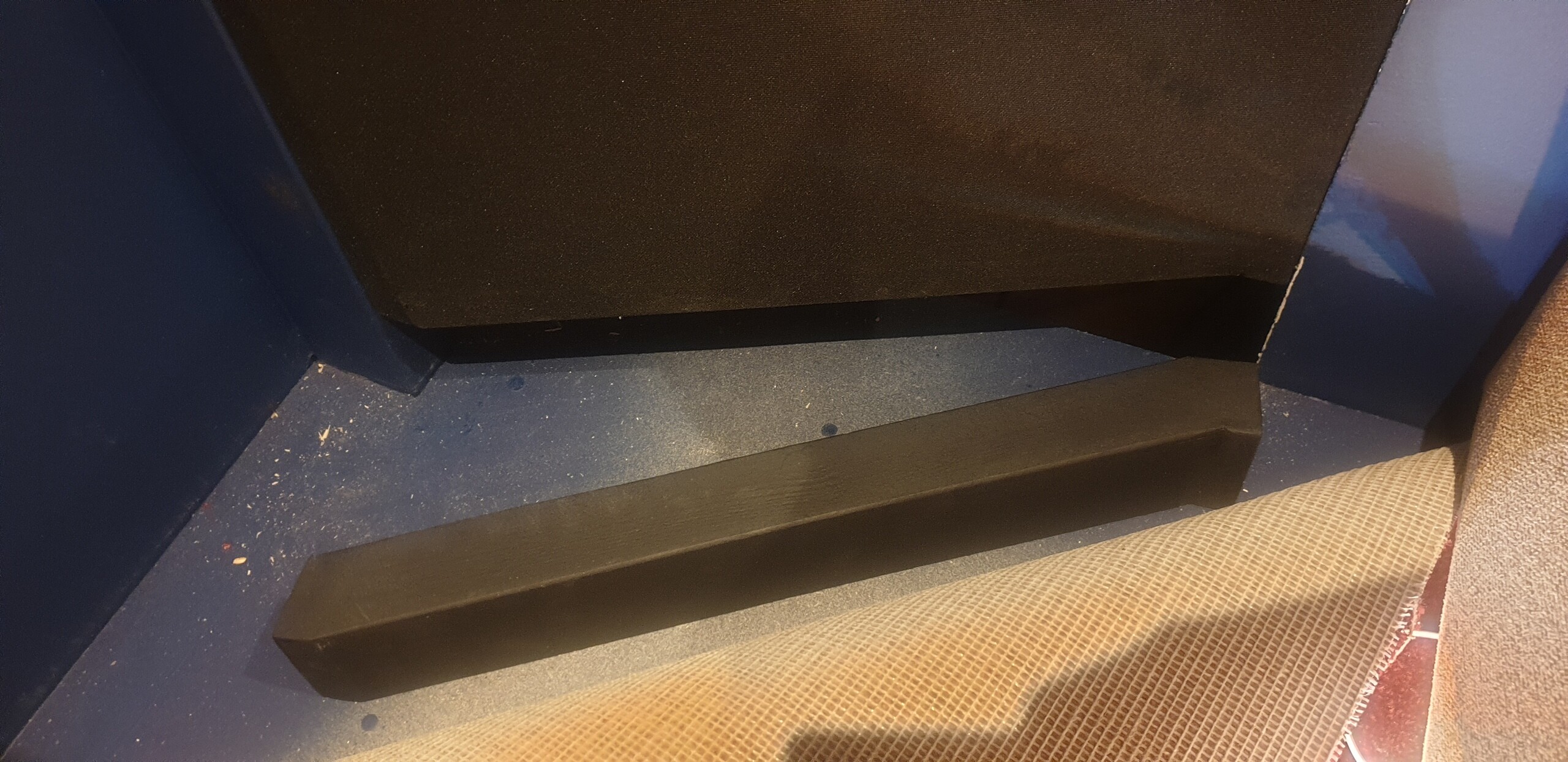

Högtalartyget där bak, liten klack
Högtalartyget där bak täckte inte helt från tak till golv och det saknades ca 10cm.
Ville inte dela av panelen så lösningen blev att göra en liten klack längst ner. (2021-03-23 07:04:34) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

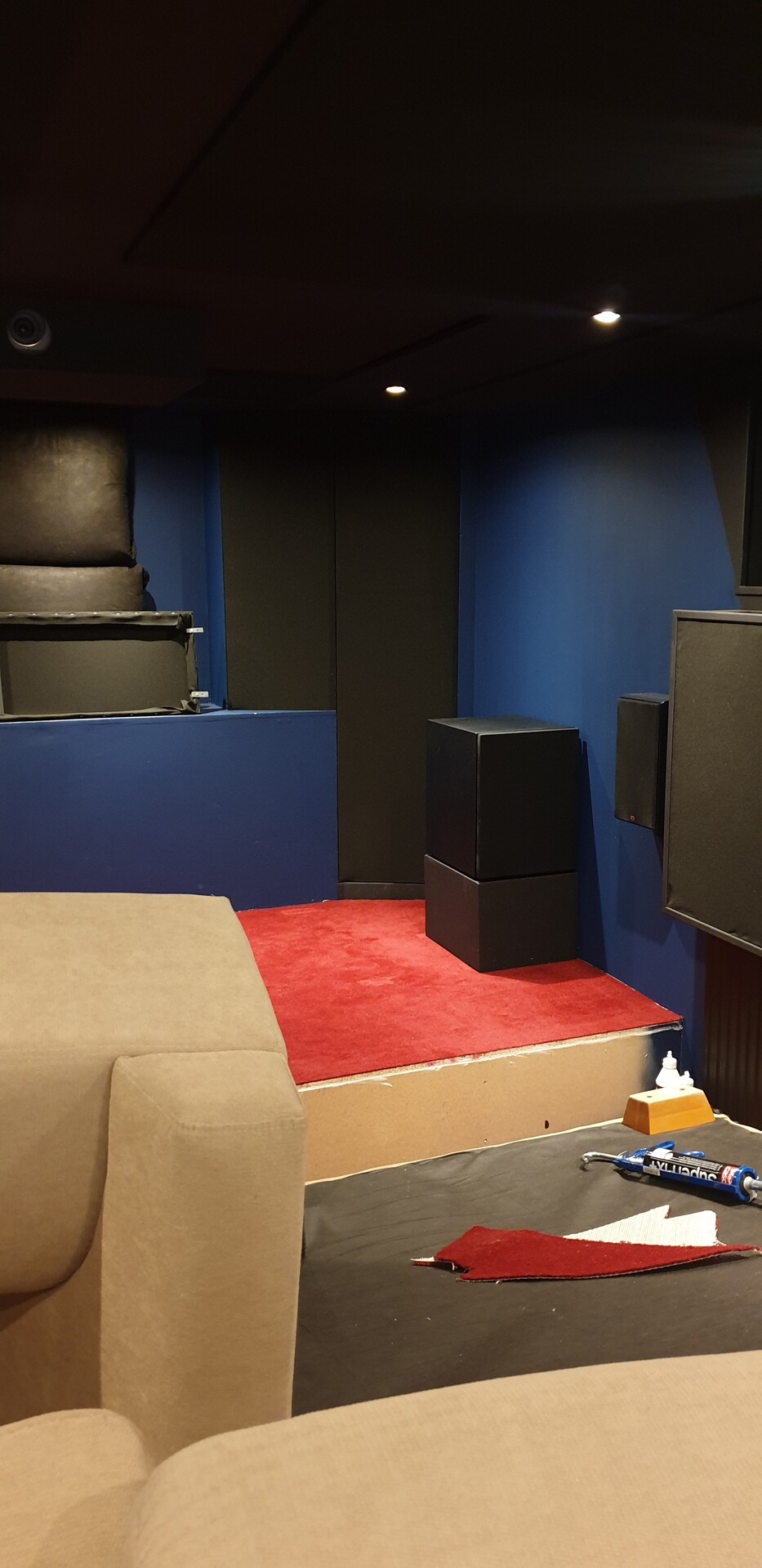

Baksidan börjar bli färdig!
Blev ganska snyggt med den lilla klacken i botten på panelen. Så nu är baksidorna färdiga.
Mattan på podiumet har klistrats fast och snart är det fronten på podiumet som skall åtgärdas. (2021-03-23 07:06:39) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  XTZ 95.22,  XTZ Spirit Sub 12

Fronten på podiumet kläs in
Klädde fronten på podiumet med röd matta och skarven täcktes med en guldlist.
Det bryter av snyggt! (2021-03-27 13:30:21) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Trappsteg till podiumet
Finns en formel för hur trappsteg ska vara i storlek, "höjden / 2 + x = 63" så får man fram djupet.
Snickrade ihop en ganska snabbt med överblivna bitar jag haft i garaget..
Och så på med matta på den med så klart. (2021-03-27 13:32:42) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Trappsteget på plats!
Blev en mässinglist där fram på trappsteget med och använde en tunn svart list på sidorna för att dölja skarvet.
Har en likadan på andra sidan soffan med och det blev väldigt lyckat! (2021-03-27 13:35:07) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:



Viktat medelbetyg:  (9.25) (baserat på 7 st)  Visa lista
emifog    2021-03-16 21:14:01
nimman    2019-11-09 18:16:59
PML73    2019-10-24 14:07:50
Zartok    2019-10-23 07:54:09
Kofotone    2019-07-12 21:28:45
Unregistered2ef9a1b1    2019-04-02 16:50:33
Thomas_S    2019-03-18 20:06:33
Ge betyg
Du måste vara inloggad för att kunna sätta betyg.
Om du vill använda lite fler avancerade alternativ när du svarar, eller om du vill se alla kommentarer så kan du gå till forumtråden för kommentarer på just detta album.
Sintei   2021-03-16 21:24:38 Anmäl

Väldigt snyggt! Härligt ambitionsnivå!!



Tack!

Måste dock säga att hantverket är väldigt "good enough". Det ska vara "ganska" snyggt, men långt ifrån pedantiskt.  :lol:

Viktigast är ljudet och bilden för när jag väl sitter där så ser man inte skavankerna i mörkret.

emifog   2021-03-16 21:15:30 Anmäl
Väldigt snyggt! Härligt ambitionsnivå!!
Sintei   2021-03-16 20:49:50 Anmäl

Jag fixade biorummet så pass bra 2019 att det blev nerprioriterat och andra projekt tog vid.

Men nu skall det slutföras och jag har kommit en hel del de senaste veckorna.

Kolla gärna in fotona som jag lägger upp på vad jag gjort/gör!

Hellpe   2019-11-19 20:06:37 Anmäl
Det börjar bli riktigt fint nu, men jag vill se helhet bild på rummet nu när du börjar bli färdig! Bra jobbat! Peter
Sintei   2019-11-18 08:13:14 Anmäl

Stor eloge till ett väl utfört arbete! Varit jätteroligt att följa byggets gång och hur du tänkt längs vägen. Gillar dina absorbenter med tryck, var har du beställt ifrån? Har haft samma tankar själv men det rann ut i sanden. Men det är ju aldrig för sent! :-)

Tackar!

Jag beställde via Elobina.se. Gick snabbt och jag tyckte det var ganska billigt (typ 190kr metern).

Om jag skall hitta något negativt med tryckena är att de trycker på vitt tyg. Jag tyckte mig kunna se lite vita fibrer som ungarna lyckats riva upp.

Men kan ju också bero på att jag valde det billigaste tyget och att jag har klåfingriga ungar :)

Unregistered3a832e68   2019-11-17 15:22:47 Anmäl
Stor eloge till ett väl utfört arbete! Varit jätteroligt att följa byggets gång och hur du tänkt längs vägen. Gillar dina absorbenter med tryck, var har du beställt ifrån? Har haft samma tankar själv men det rann ut i sanden. Men det är ju aldrig för sent! :-)
Zartok   2019-11-14 09:47:31 Anmäl

Haha tack för de snälla orden!

Men hade det verkligen varit så hade jag varit färdig vid det här laget :)

Så många fel jag gjort och fått åtgärda. Så många timmar på youtube och diverse GDS sidor som jag spenderat.

Det vågar jag knappt tänka på. Det blir lätt så när man vill rusa fram eller inte har tid till det. Och hade jag haft råd så hade jag köpt riktiga verktyg..

Själv så tycker jag att det ser ut som att du har klarat dig alldeles utmärkt med de verktyg du har haft tillgång till. Varje gång jag hoppar in och kollar så ger det mig hopp om att jag som klåfingrig amatör också ska kunna bygga en bio i framtiden :D

Sintei   2019-11-11 08:03:52 Anmäl

Mycket fint hantverk och val av allt. 10/10!

Tack för de vänliga orden!

nimman   2019-11-09 18:17:28 Anmäl
Mycket fint hantverk och val av allt. 10/10!
Sintei   2019-11-08 08:18:06 Anmäl

Nu börjar allt komma på plats, riktigt fint med den ”integrerade” fronten! Tummen upp!



Tackar! Ska sätta högtalartyg för alla hål där fram så att rummet blir mer enhetligt. Tror det kommer se coolt ut (även om frugan tycker det är coolt att man ser högtalarna, suck :P ).

Du måste vara inloggad för att kunna ge kommentarer.
Vilka bilder visas här?
 Fler
Trendande produkter
Prisjakt © 2000 - 2024 Prisjakt   Cookiepolicy.   Våra regler.   Personuppgiftspolicy.  Hantera cookie-inställningar.
