Projekt: Media-möbel med tv-lyft.  Hembiobyggbilder
Viktat medelbetyg:  (9.62) (baserat på 20 st)      22781 besökare       Kommentarer      Anmäl detta album

Här är lite bilder på en mediamöbel som jag och min klasskollega gjorde som ett projekt till en designtävling vid träcentrum i Nässjö, dock var den ej färdig. Vi vann faktiskt pris för den med utmärkelsen: smart nytänkande och mkt välgjort arbete.

Bänken har ett inbyggt ställdon/lyft som lyfter upp tv:n. Lyften har trådlös fjärr och kopplas in i en vanlig väggkontakt. Den har också massor av smarta finesser som tex att det finns strömanslutningar till tv:n så att tv:n…

  Läs hela
Produkter i albumet:
Bilder i detta album Växla till minatyrbilder

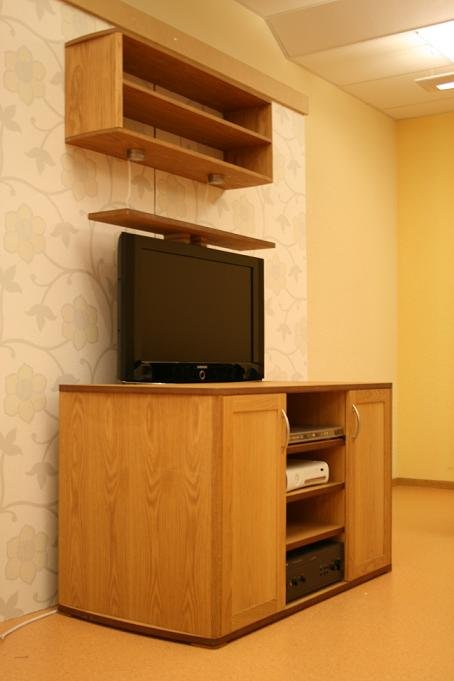

Utställning!
Idag har vi varit på utställning. Så här ser den alltså ut färdig och finputsad. (2008-05-14 22:14:45) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

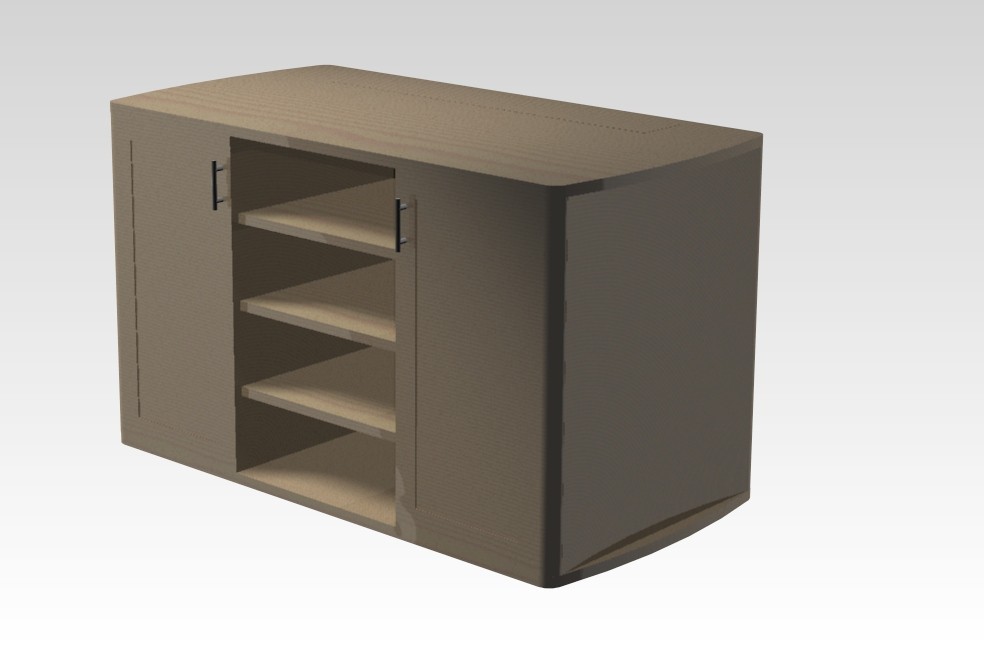

CAD
Sammanställning av alla bitar i CAD. (2008-06-04 00:06:31) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

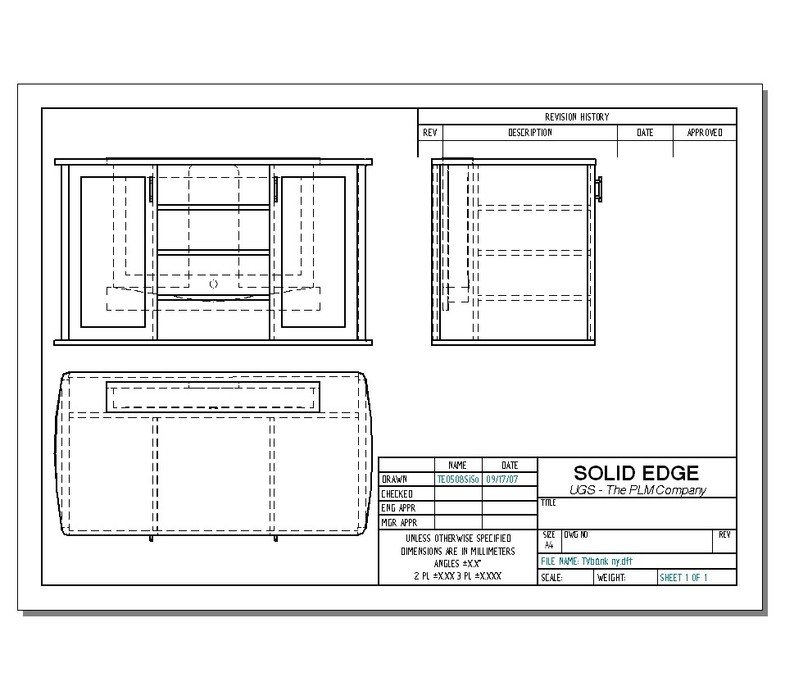

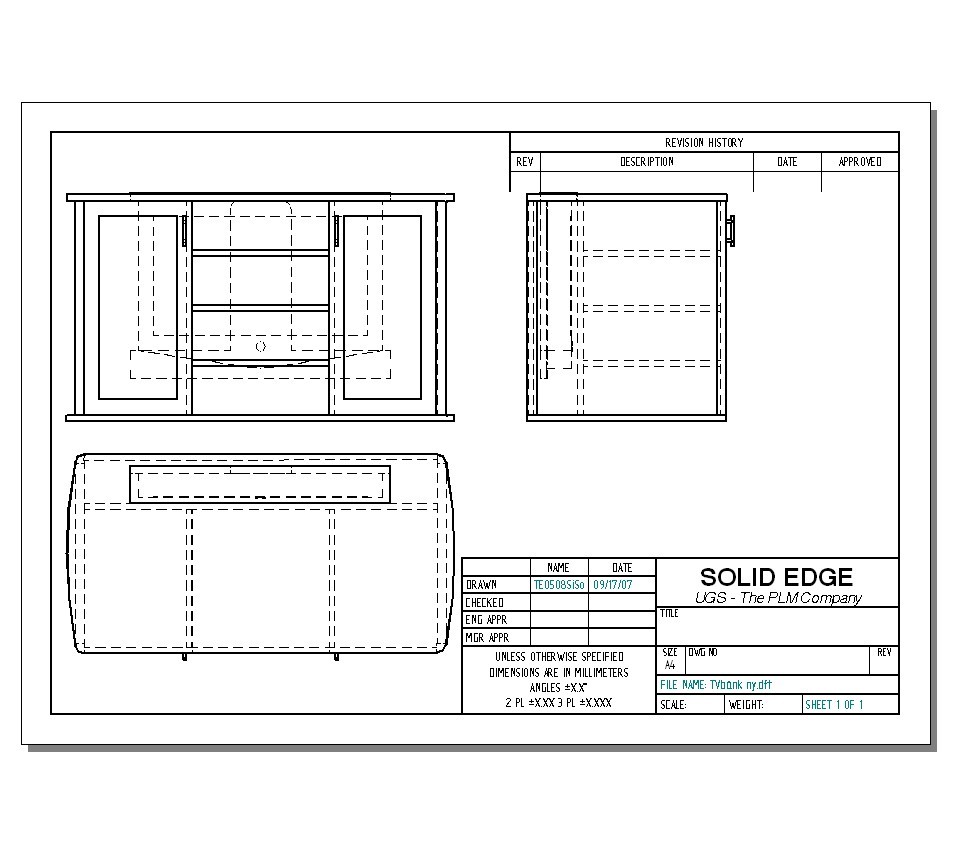

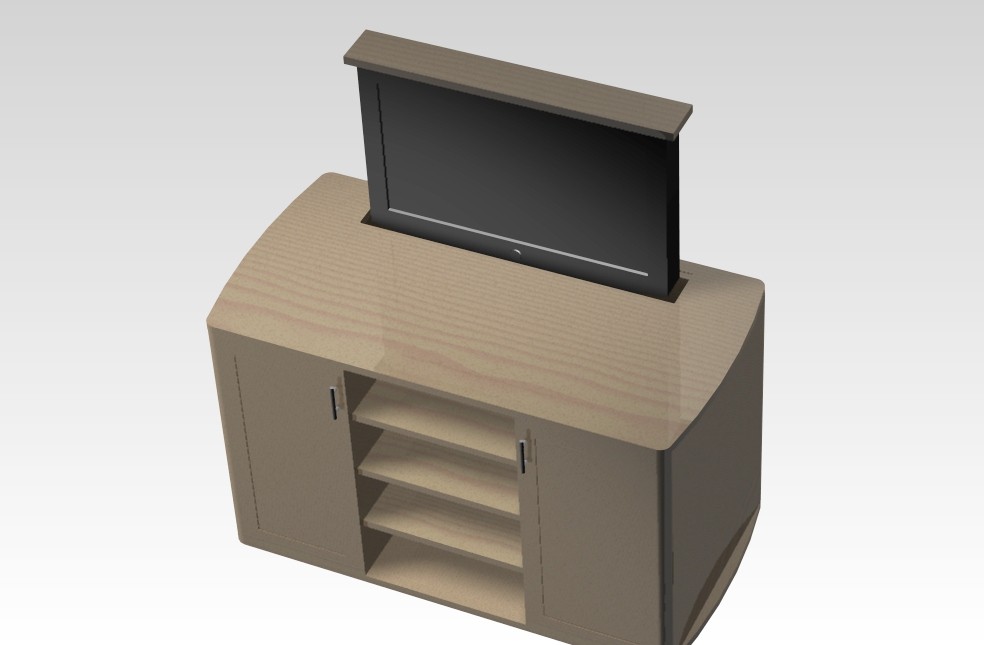

Skiss.
Här är en CAD-skiss på bänken när vi bestämt oss för att göra den. (2008-06-04 00:04:21) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

CAD
(2010-03-05 23:02:31) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

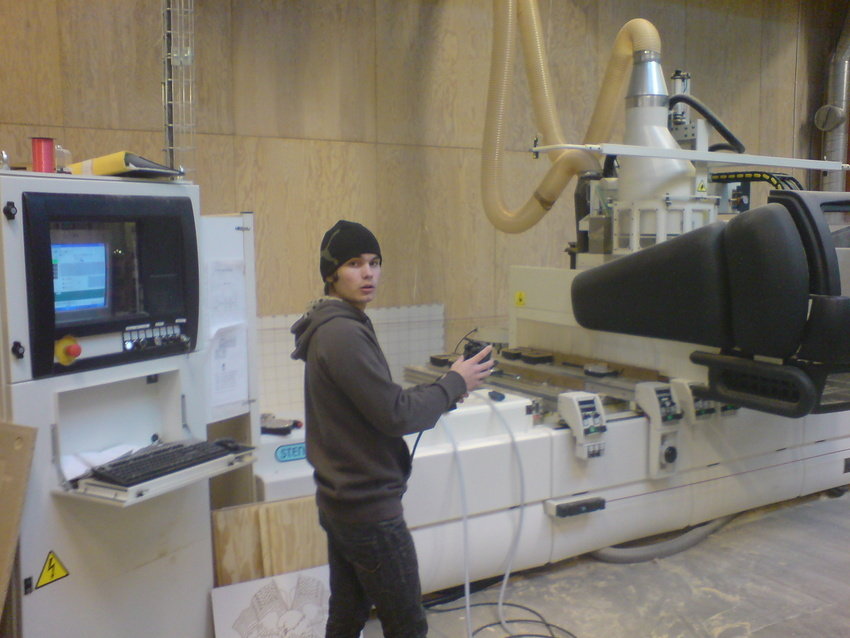

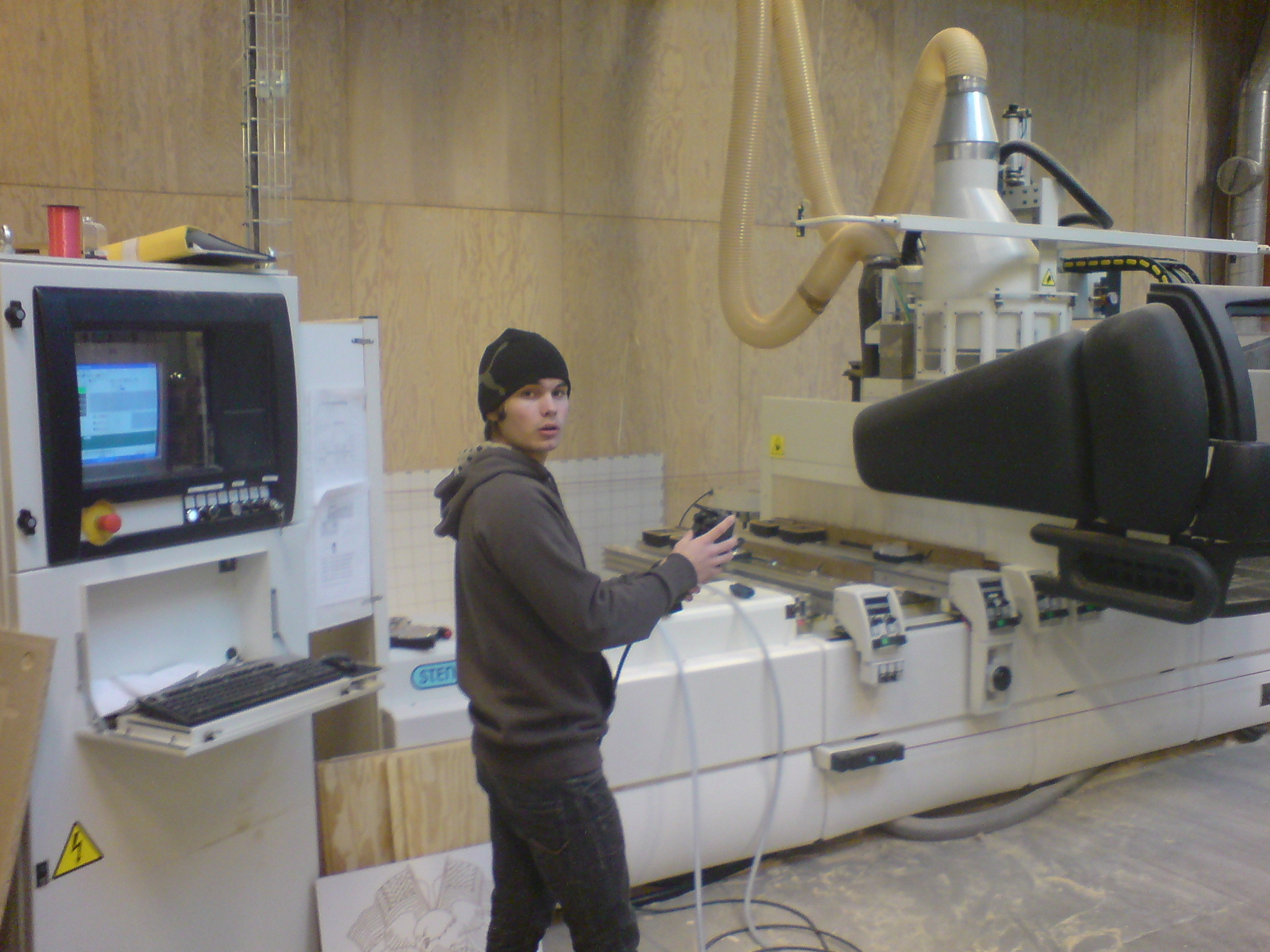

CNC körning
Här kör jag lite delar i maskinen, allt kört från CAD genom CAM till CNC-maskin. (2010-03-02 22:58:39) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

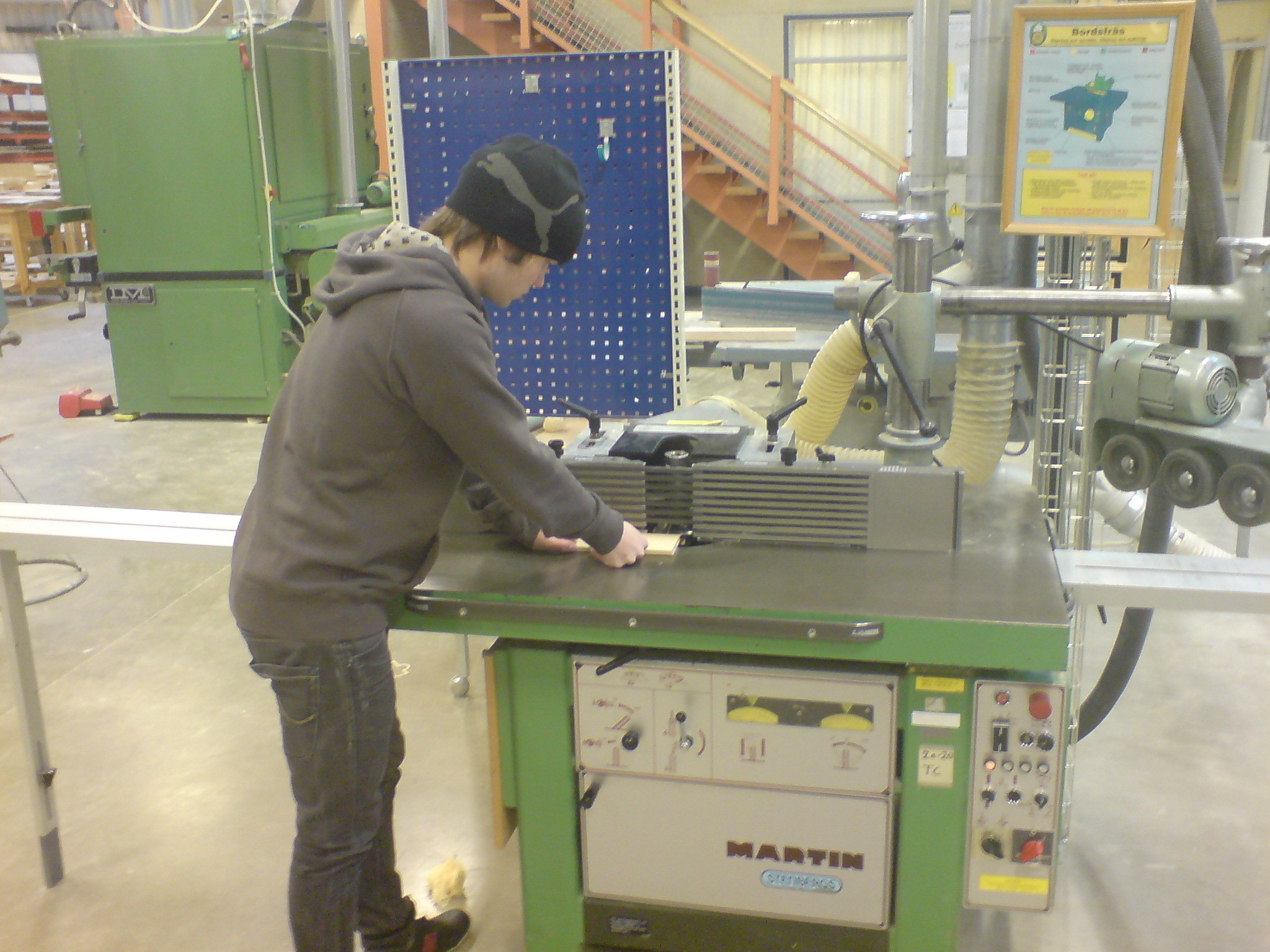

Hyvling.
Dålig bild. (2010-03-02 23:06:44) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

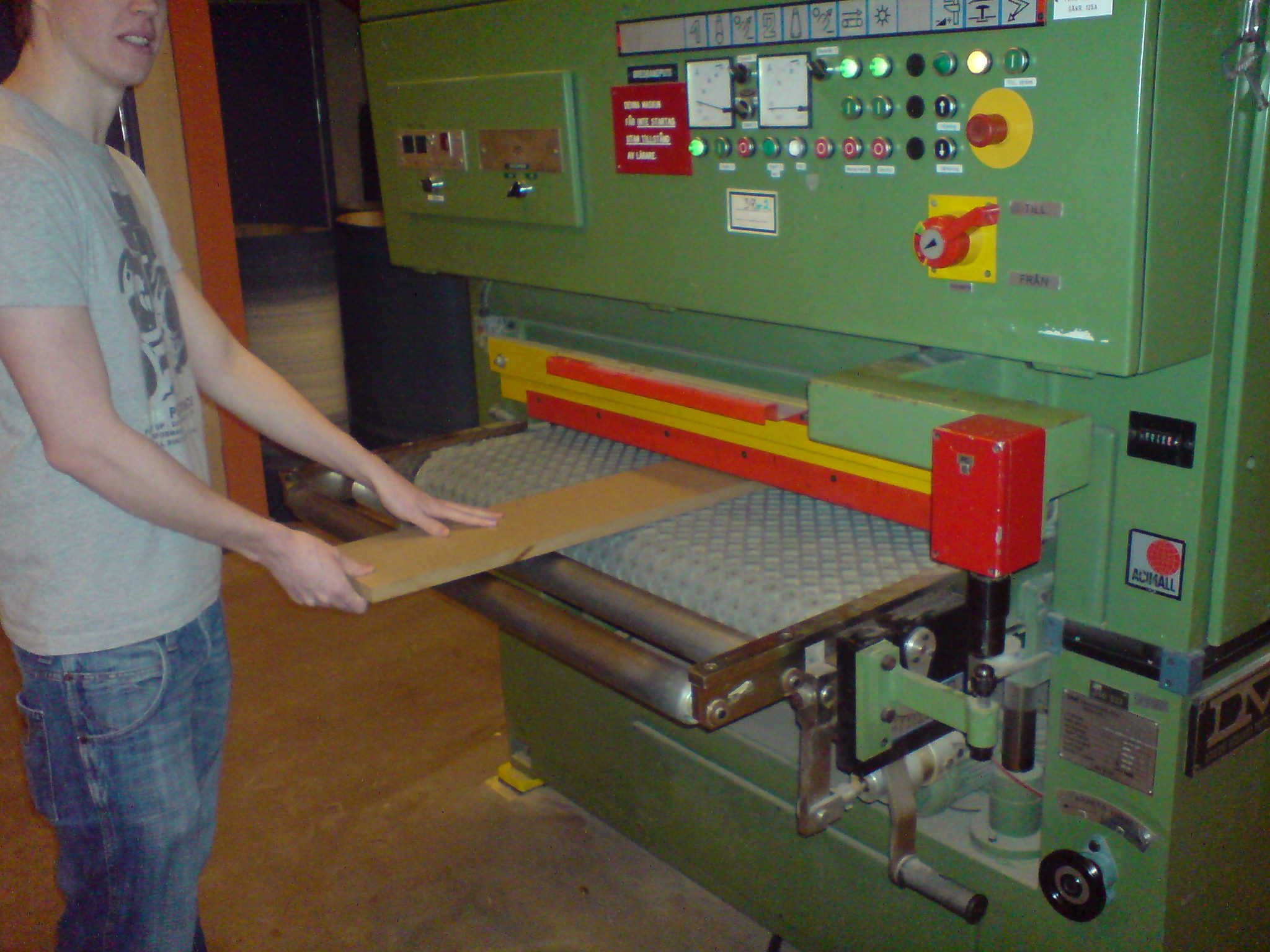

Egalisering av mdf-skivorna.
Detta görs för att få en bra limyta mot fanéringen. (2010-03-02 23:05:15) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Finjusterar lite.
(2010-03-02 23:01:13) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

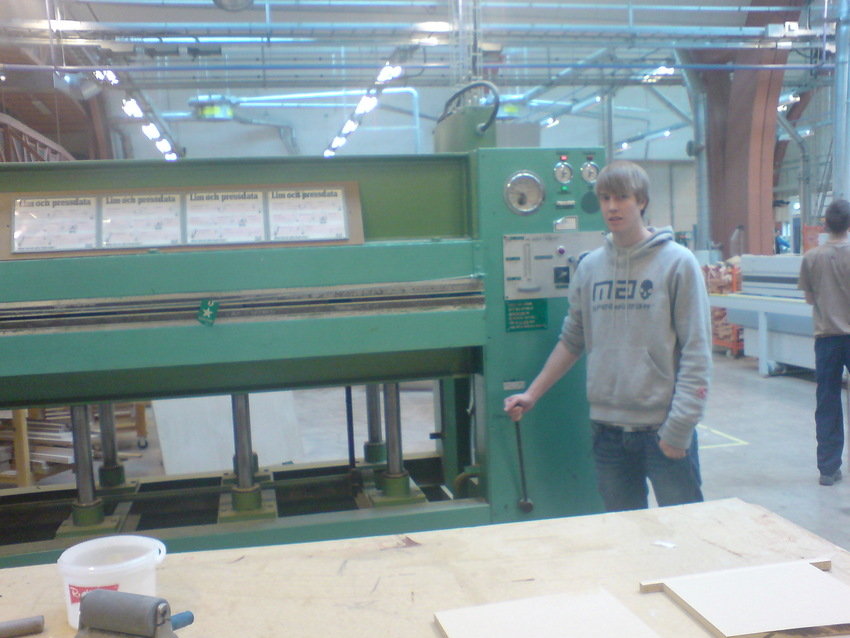

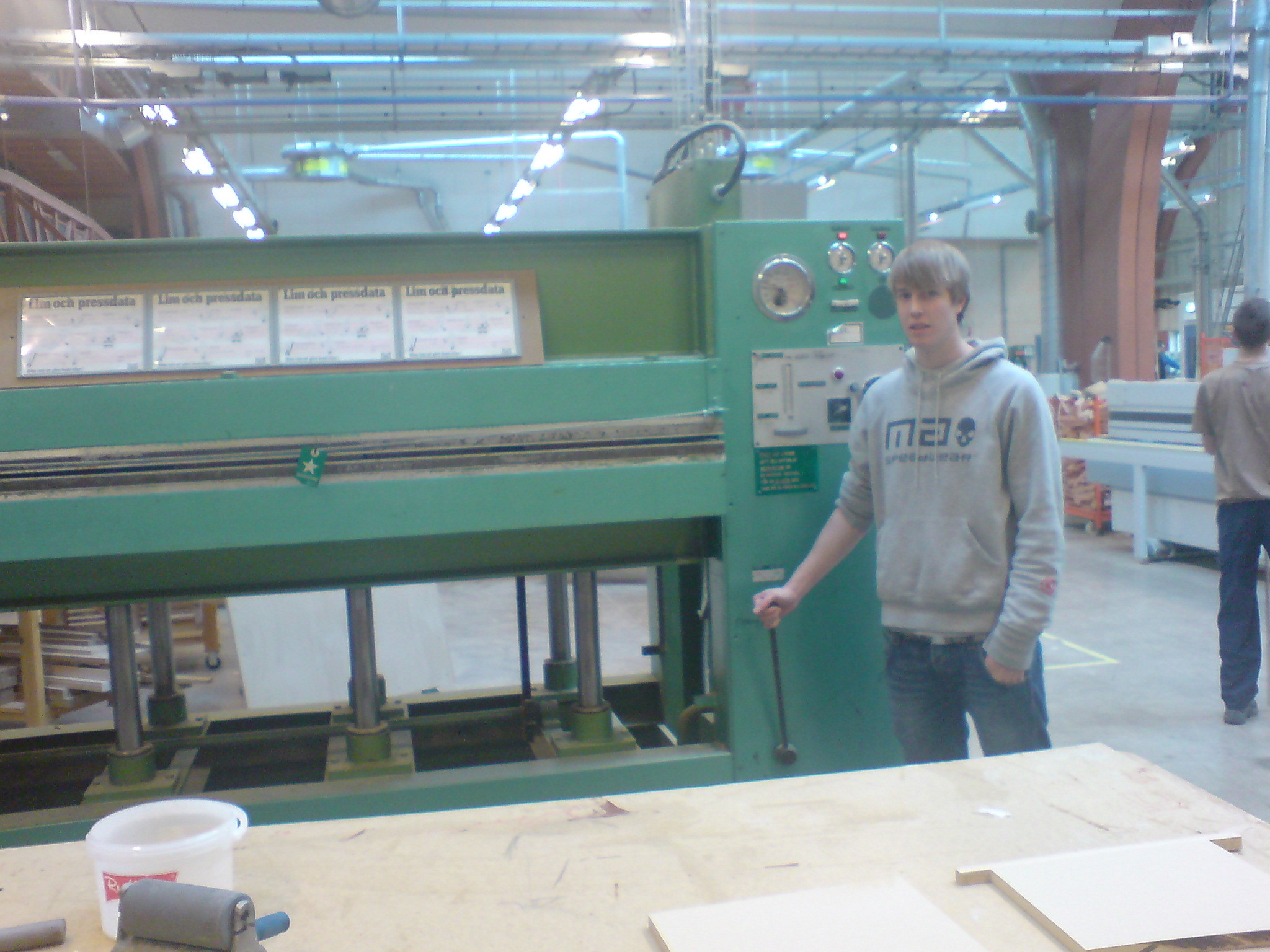

Fanering
Jesper håller reda på tryck och värme ;) (2010-03-02 22:56:08) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

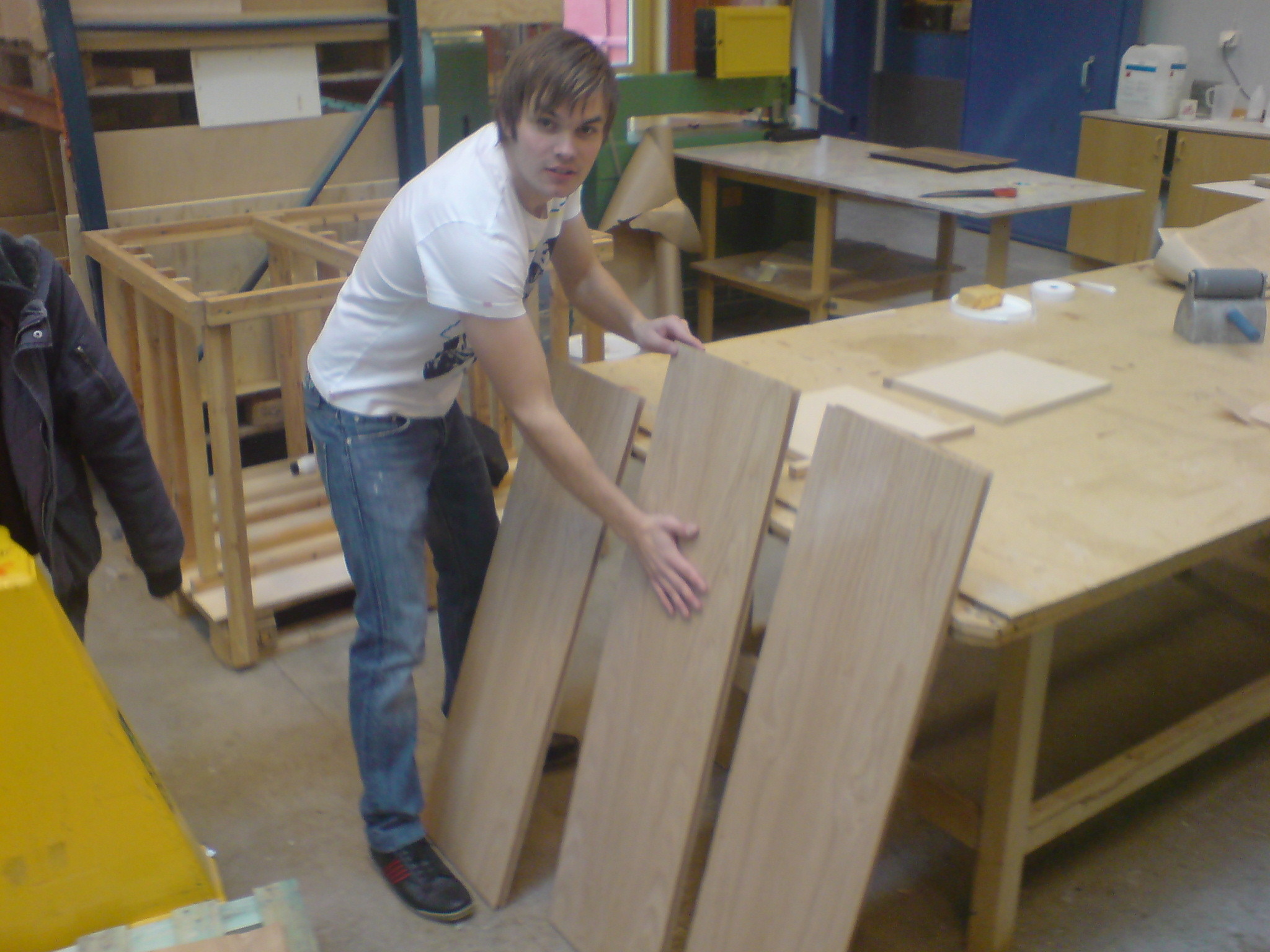

Fanering klar
Jag inspekterar om ytan blivit godkänd efter fanering. Nu ska allt in i bredbandsputsen för att få en extremt fin yta. (2010-03-02 22:57:31) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

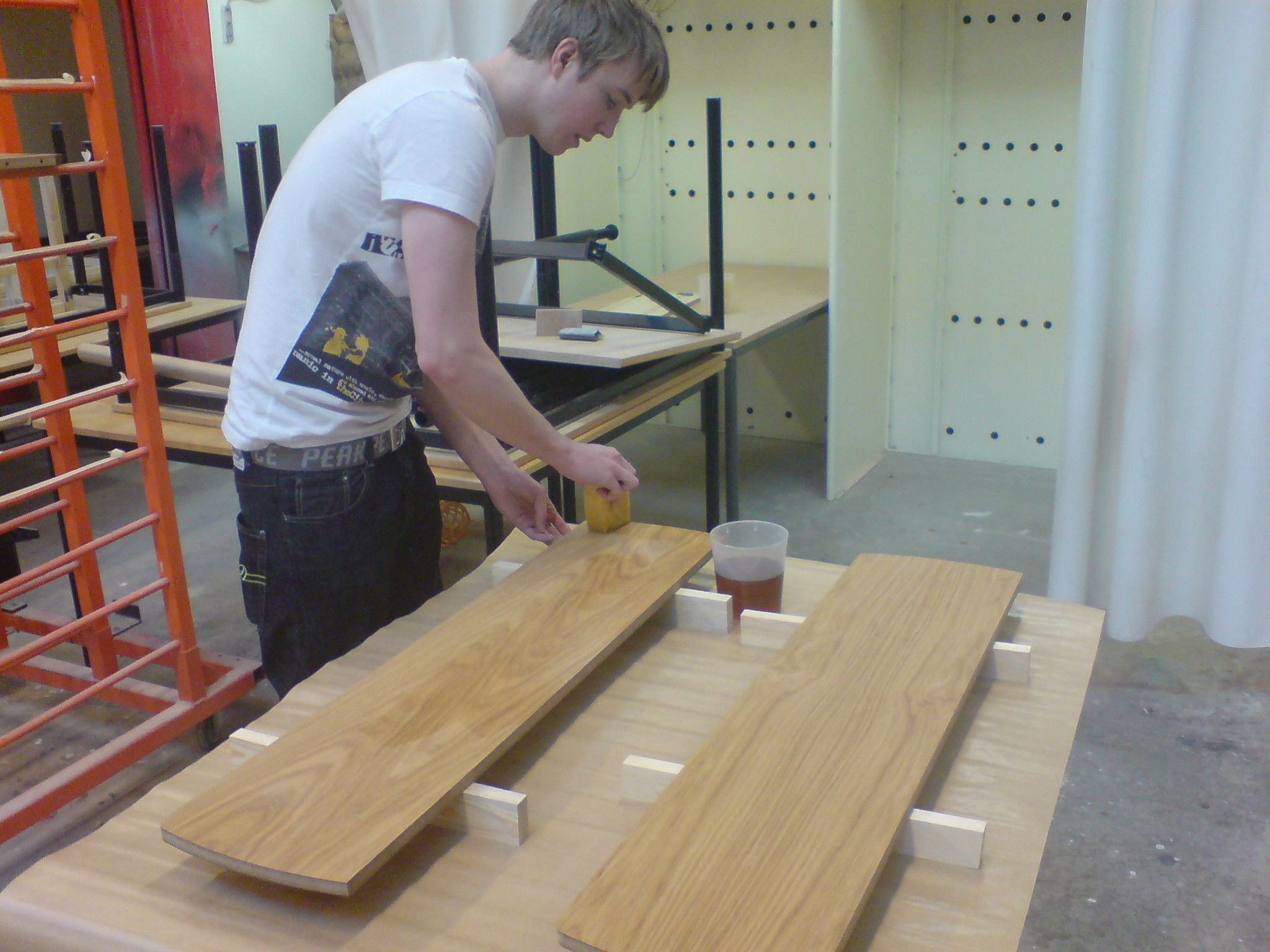

Oljning innan montering.
(2010-03-02 23:01:59) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

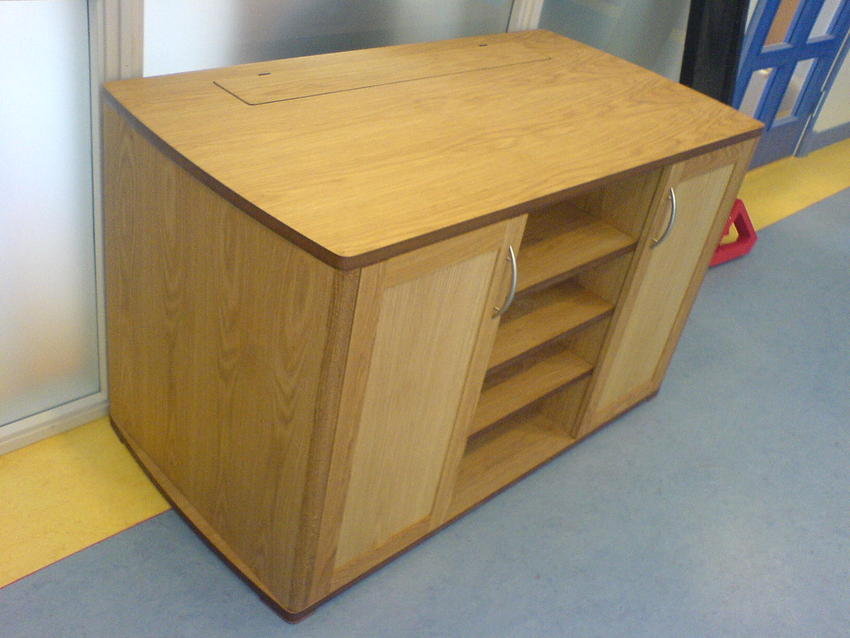

Benker
Första versionen klar. Ej färdigställd lucka till tv:n. (2007-07-02 18:12:08)
Produkter på bilden:

Benker
(2007-07-02 18:14:38)
Produkter på bilden:

Benker
Förra lösningen som nu är ändrad då det behövdes mer plats. (2007-07-02 18:16:45)
Produkter på bilden:

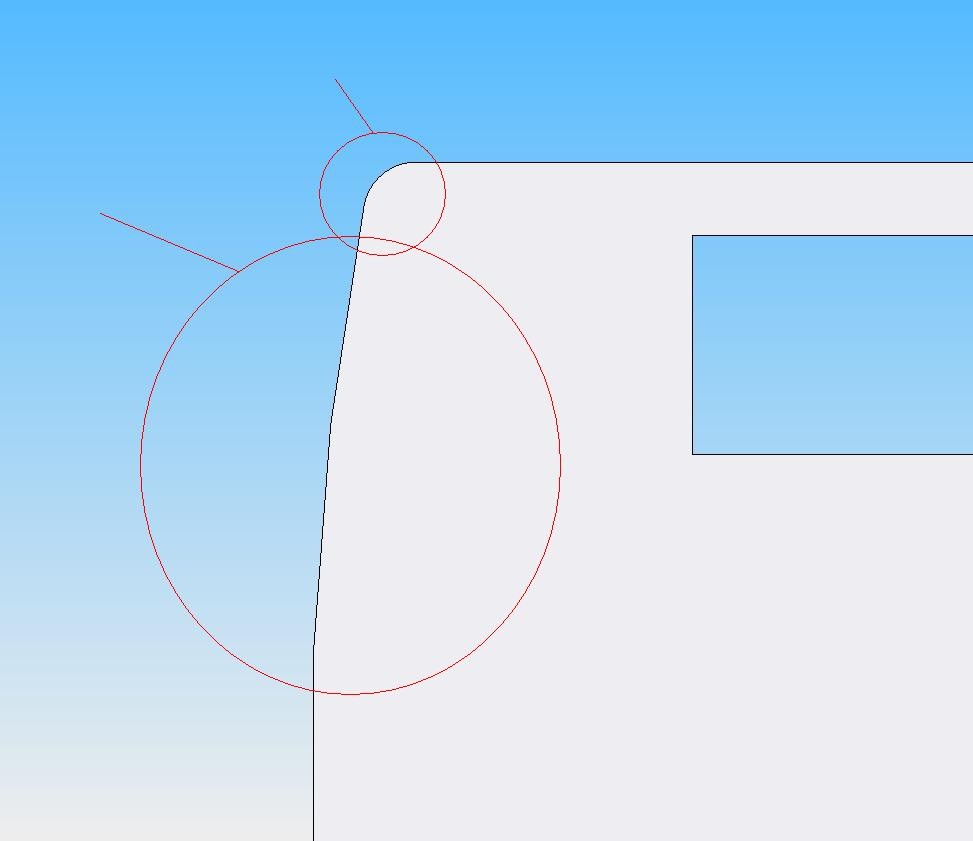

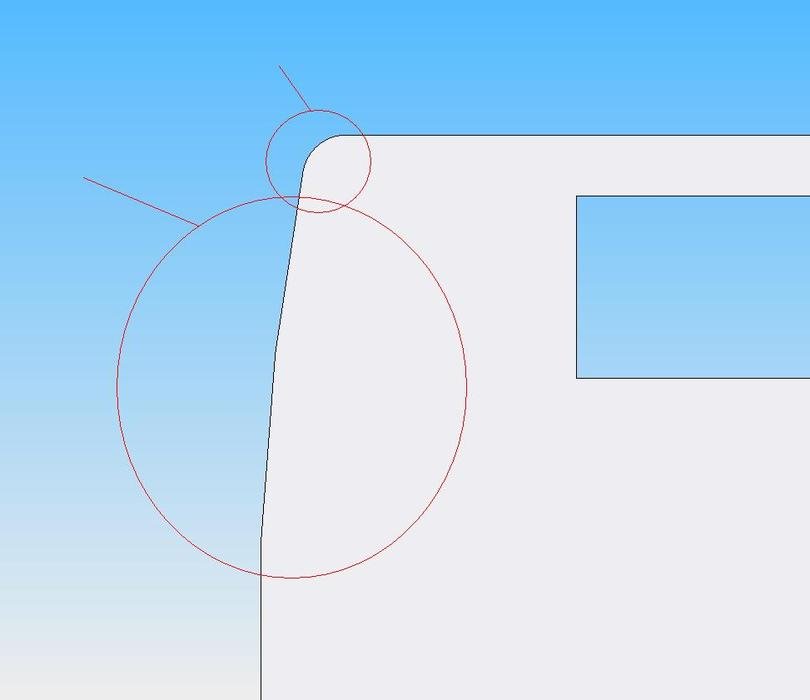

Dubbelradie
Detta var en sak som tog lång tid för att få perfekt. Det är en radie som följs av en större radie, och så är bänken runtom. Det ska dessutom stämma överens med sidoskivorna som ska följa samma radie i hörnen(sidoskivorna går inåt i bilden från hörnen). (2008-06-04 00:18:01) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Ställdonet=)
Nu har äntligen ställdonet kommit från LINAK med IR-fjärr och elbox med massor av finesser. Nu ska den bara dit också. (2007-11-07 18:34:10) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

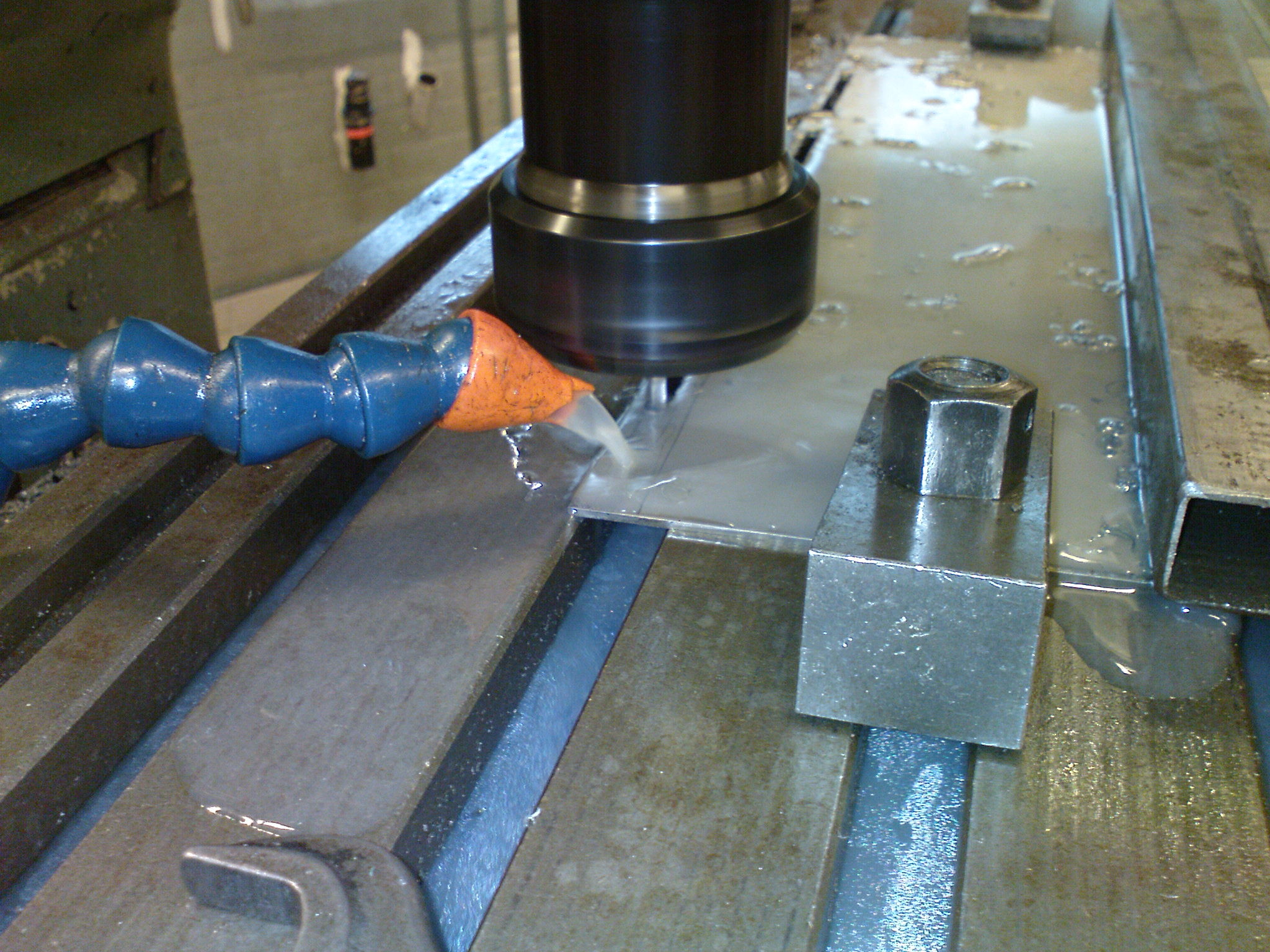

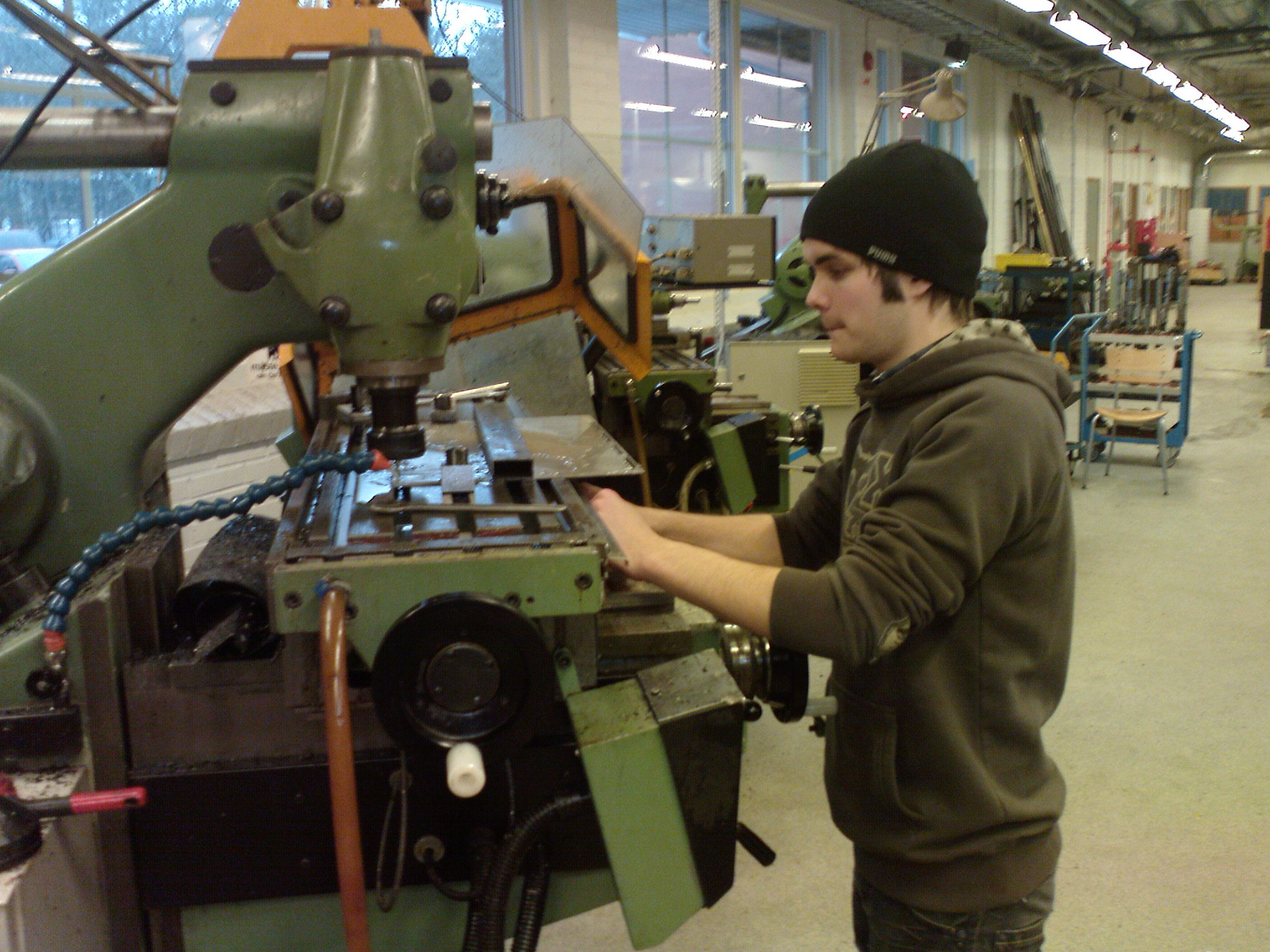

Fräsning av tv-fästet mot lyften.
Fick bygga ett eget justerbart vesa-fäste till tv:n mot lyften för att alla olika tv-modeller skall passa. (2010-03-02 22:56:57) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

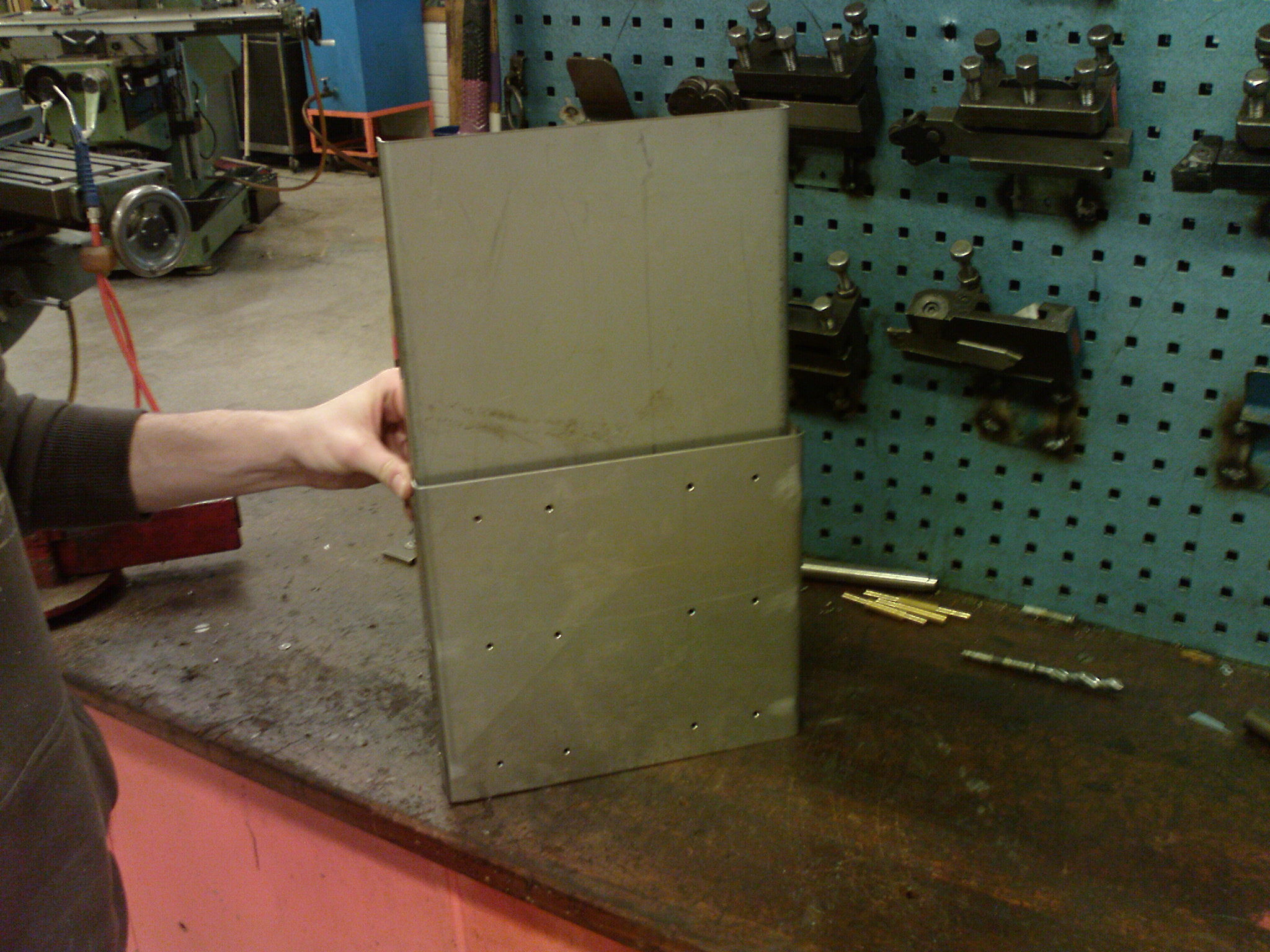

Fästet
Här görs fästet till tv:n mot lyften som vi själva kommit på lösningen till. (2008-02-20 09:17:49) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Fästet
Här är det färdigfräst och färdigbockat. (2008-02-20 09:19:16) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

...
(2008-02-20 09:20:04) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

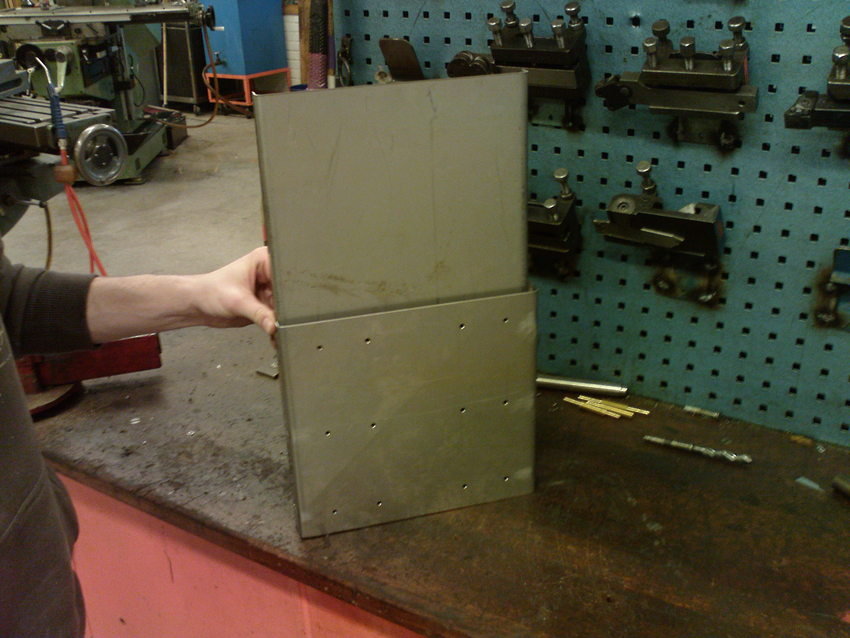

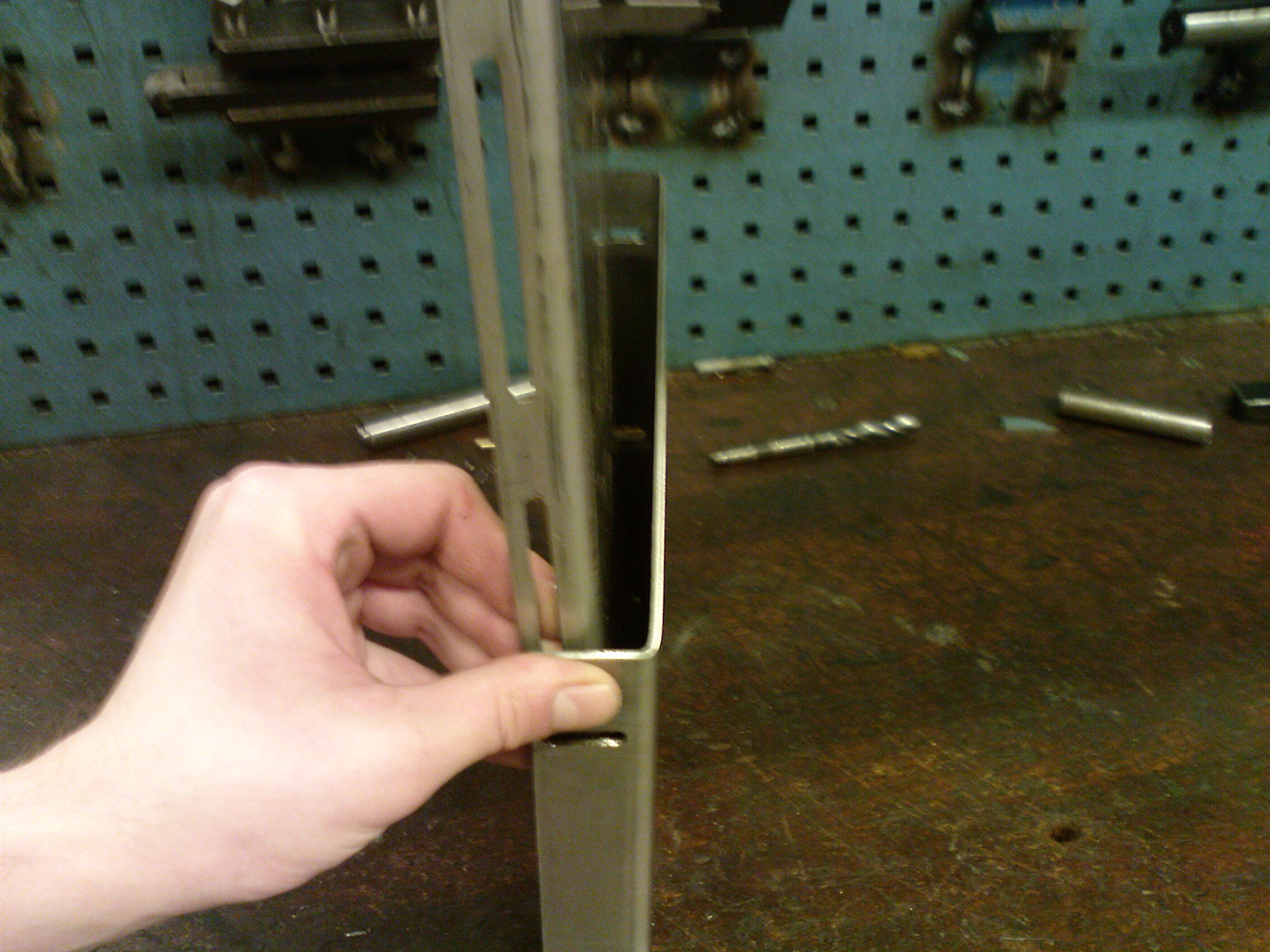

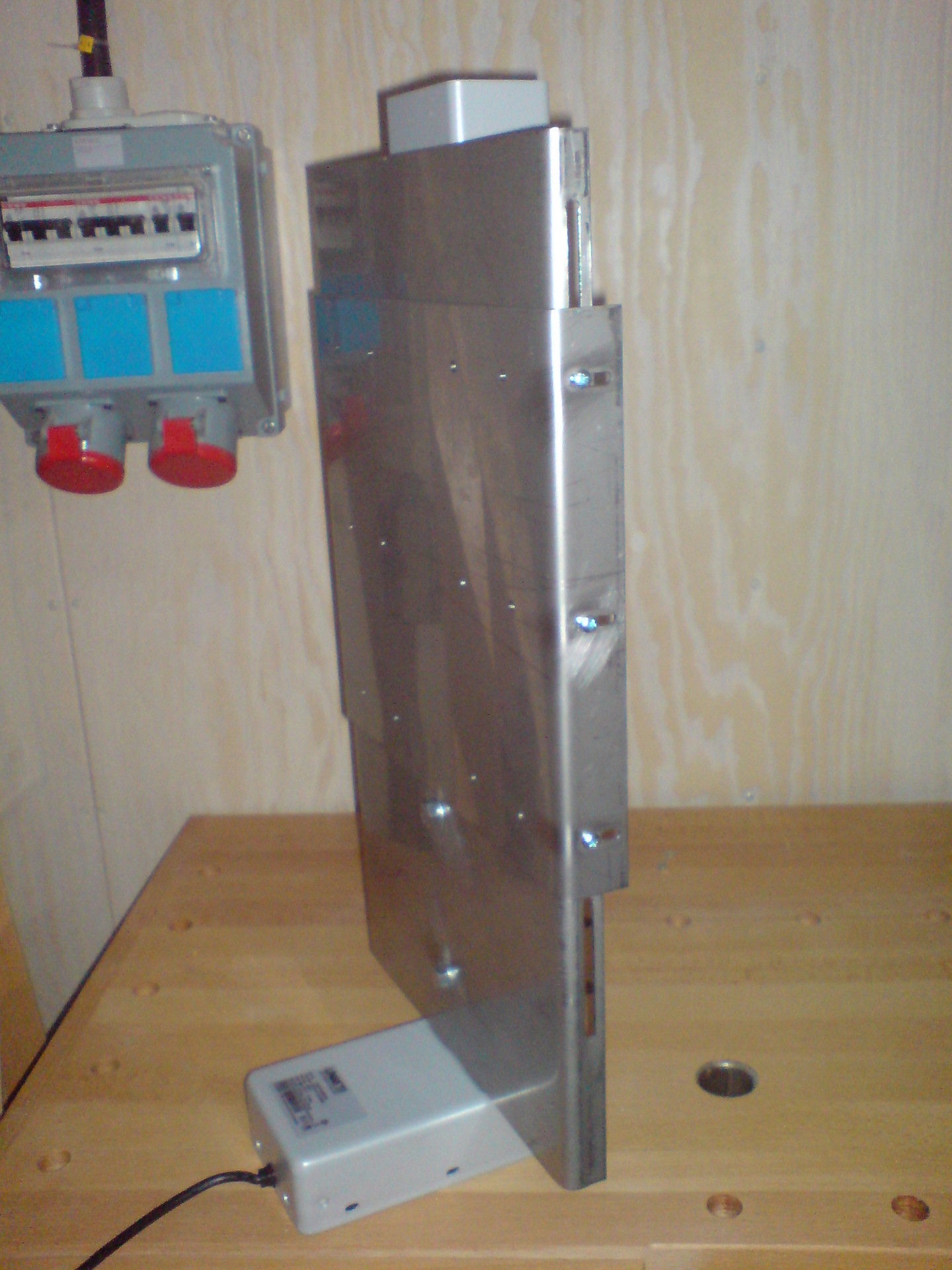

Fästet
Som ni ser så har vi först gjort en plåt fäst mot lyften, som vi bockat och fräst ut spår för att tv-fästet ska kunna flyttas upp/ner. Sedan har vi gjort själva fästet till tv:n som vi borrat hål för att passa alla 32"-40" tv(10*10,10*20,20*20). Denna har vi sen fräst ut spår och bockat över den andra plåten. Med hjälp av denna lösning får vi en lyft som passar alla tv och som är smidig att fästa tv:n mot plus att den blir väldigt stabil tack vare bockningarna. (2008-02-20 09:20:43) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

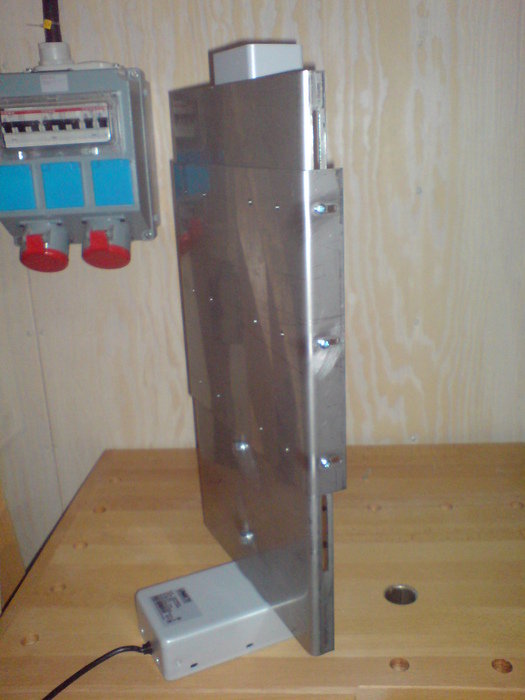

Lyften
Test för att se hur det kommer se ut. (2008-02-20 09:21:27) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

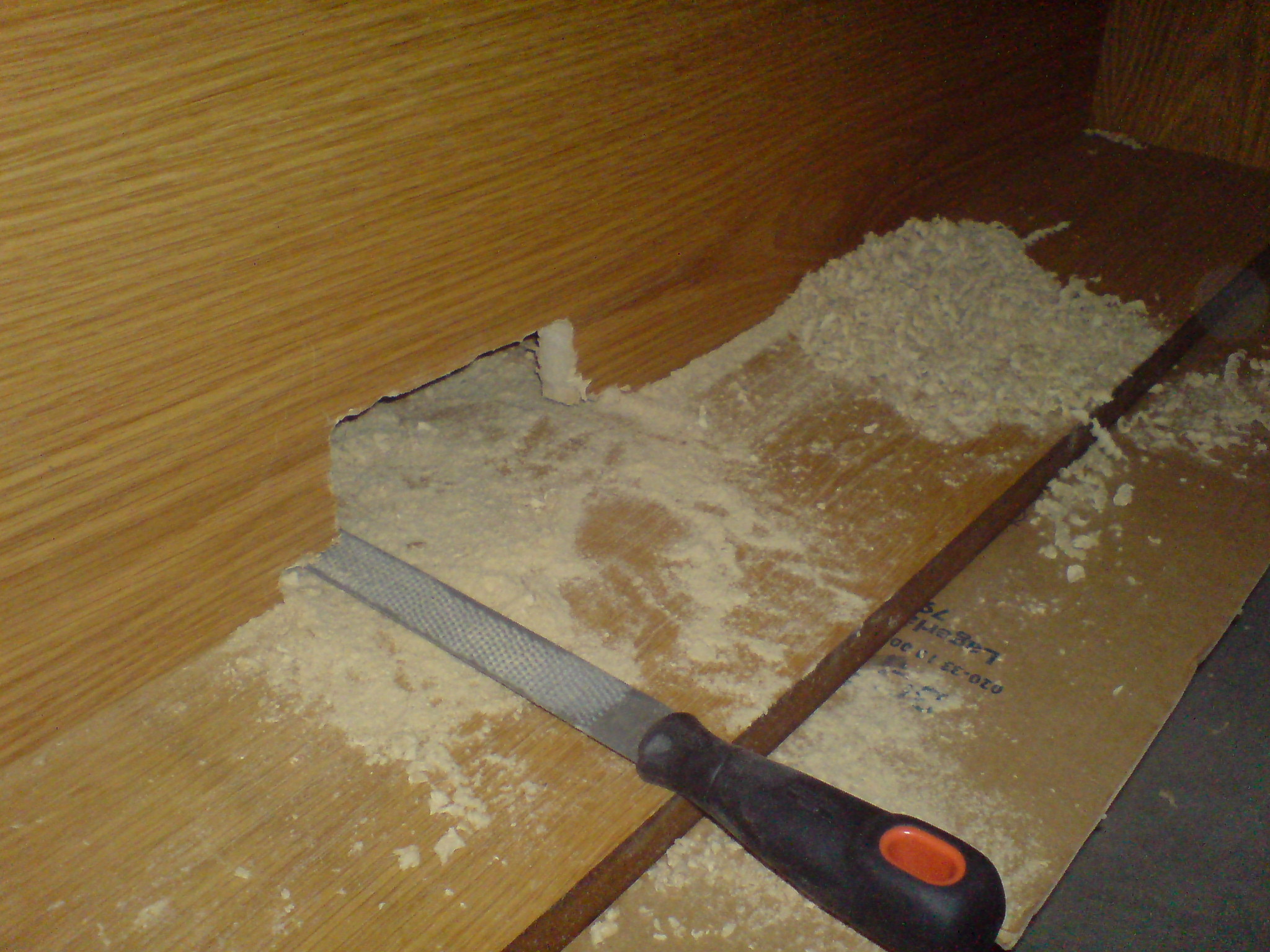

Hål
Här görs hålet för tv-lyften med dess vinkeljärn. (2008-02-22 15:50:48) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

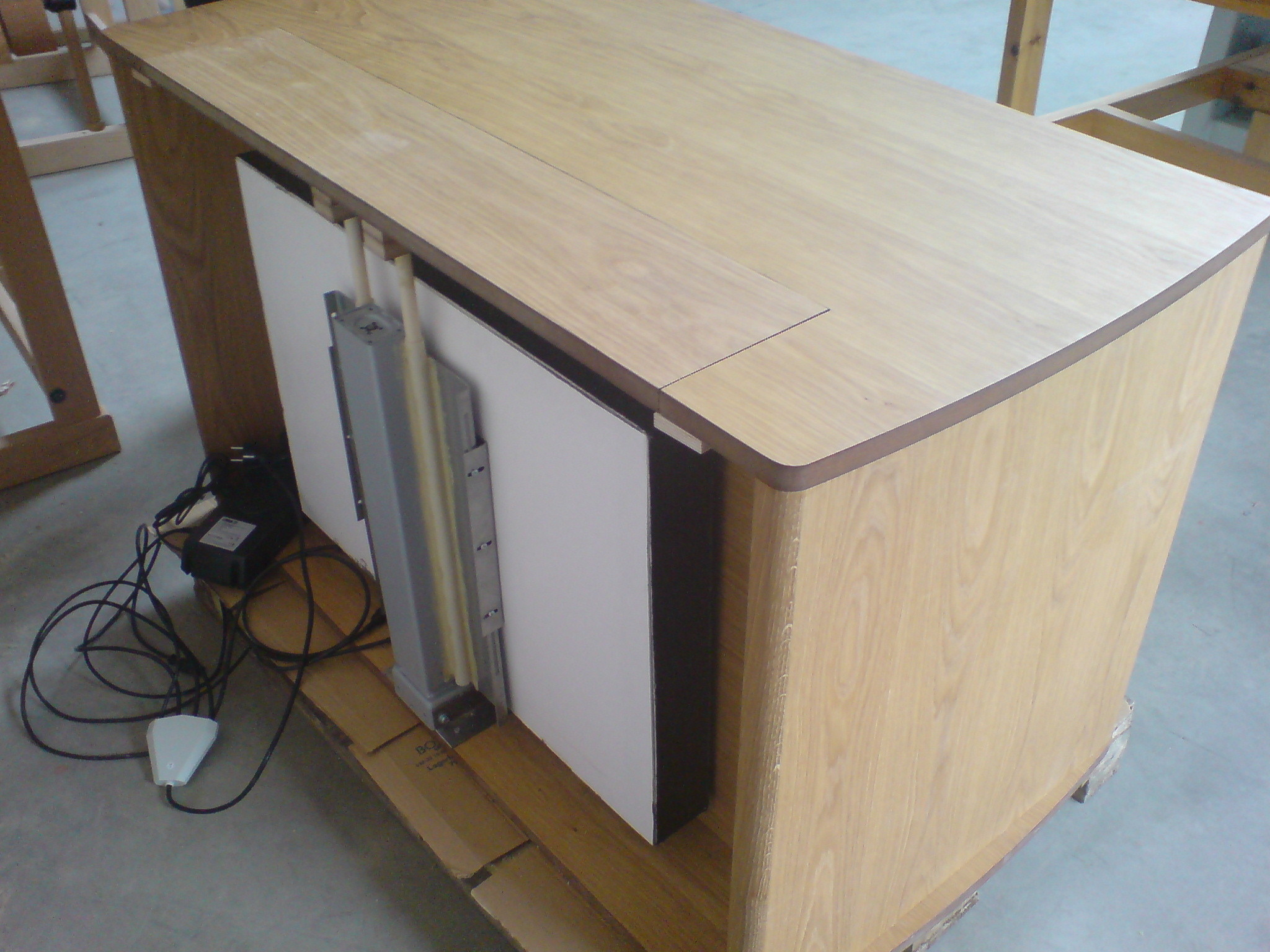

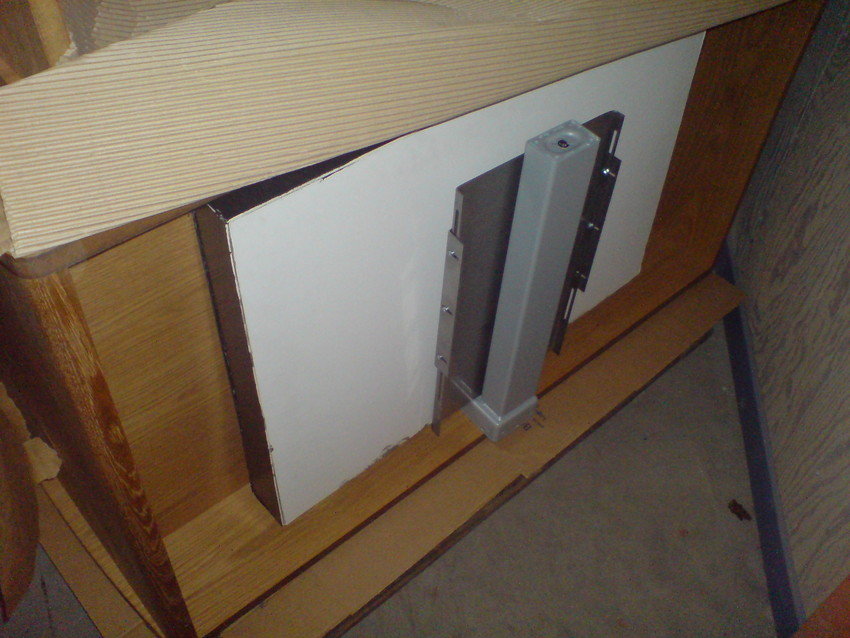

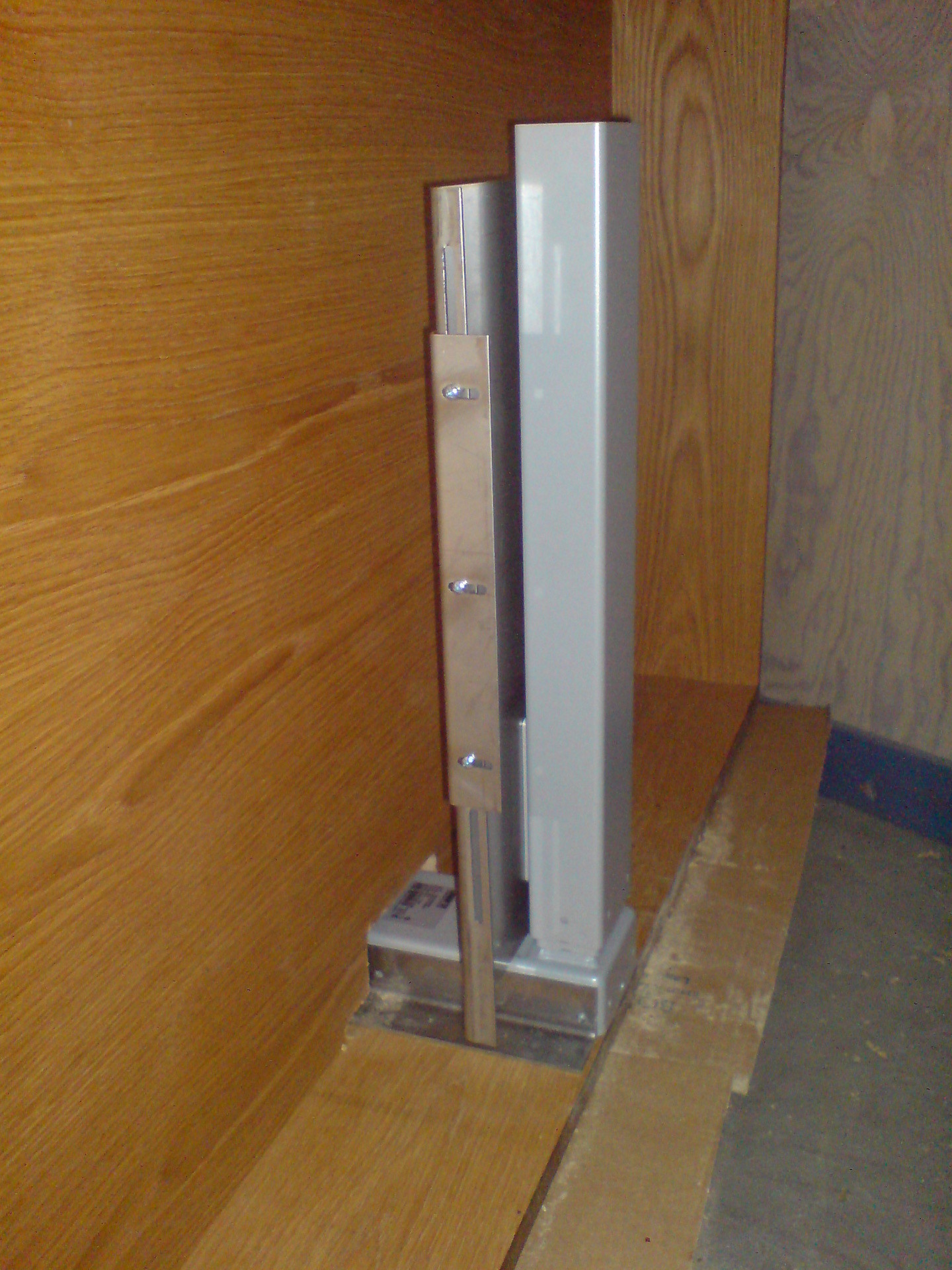

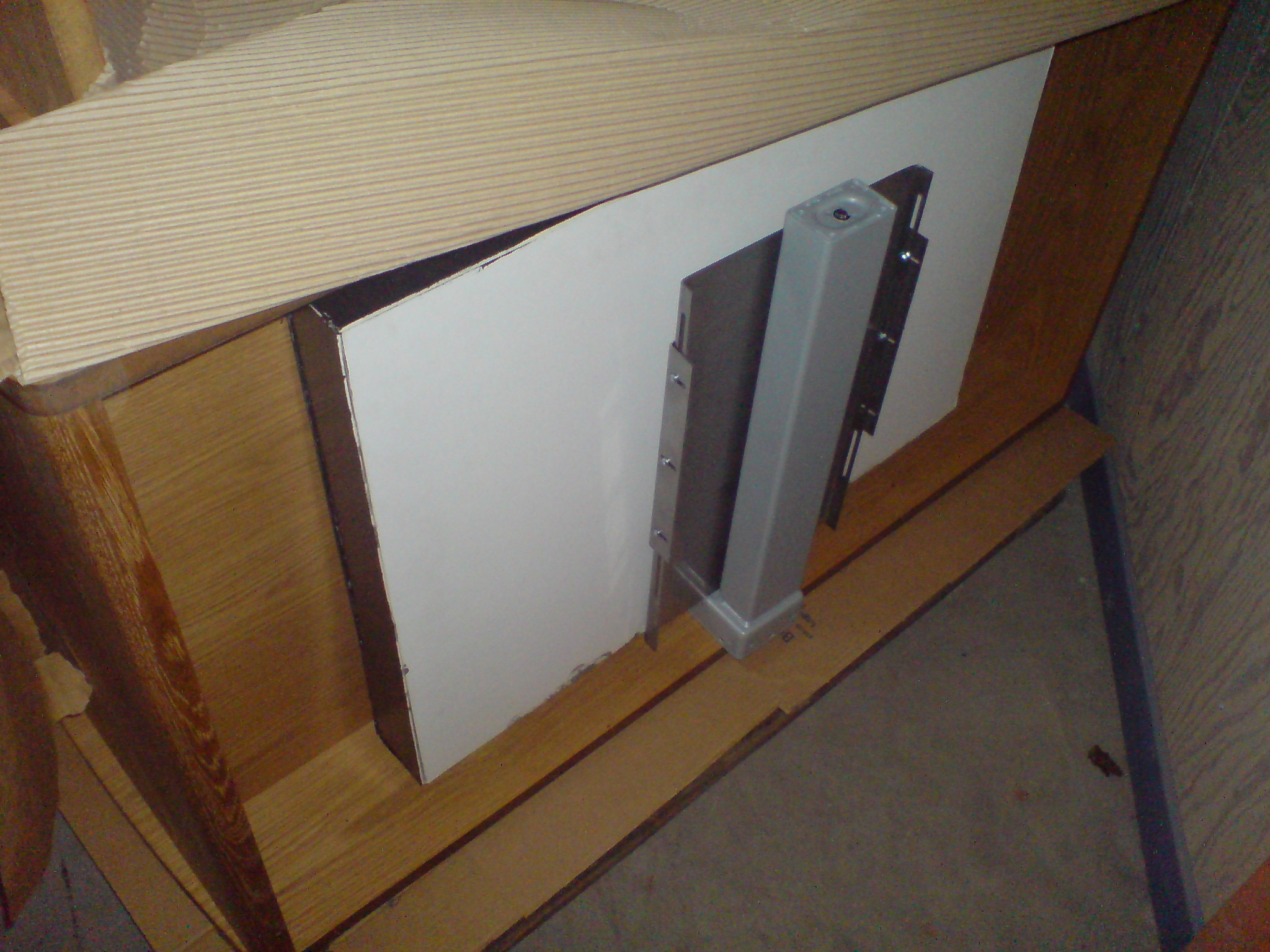

Nästan färdigt.
Så, nu är lyften fäst mot bänken. Nu fattas det bara att göra färdigt luckan=) (2008-02-22 15:54:37) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

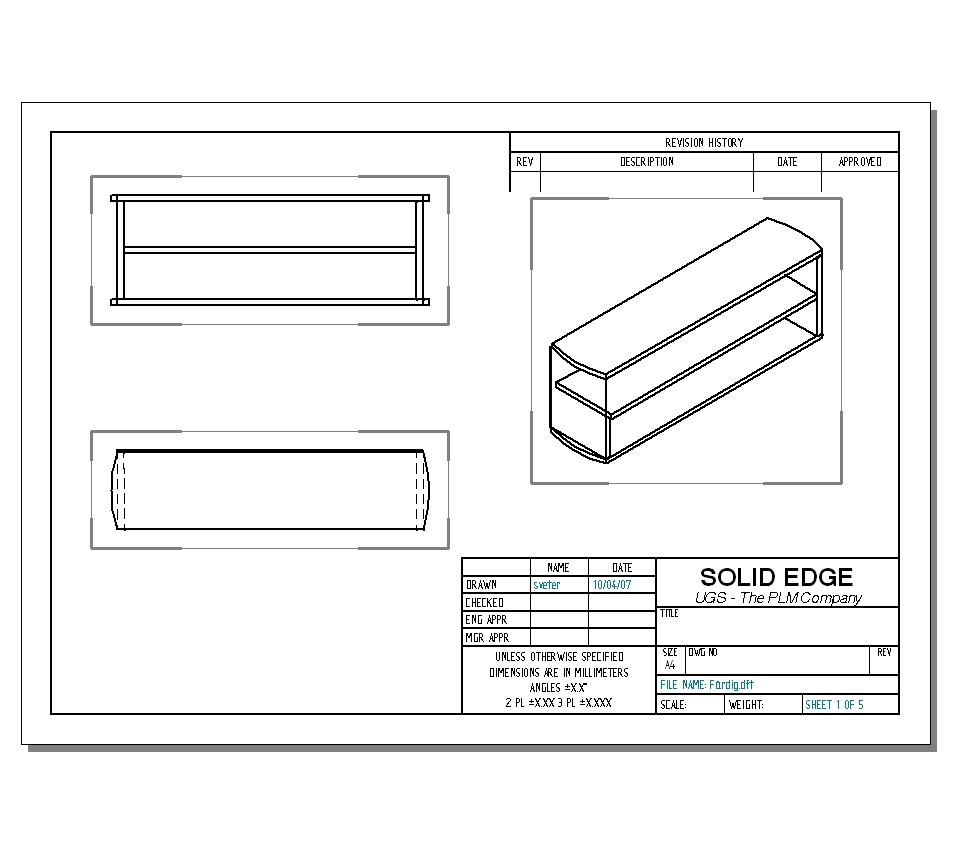

CAD
Sammanställning av hyllans bitar. (2008-06-04 00:09:24) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

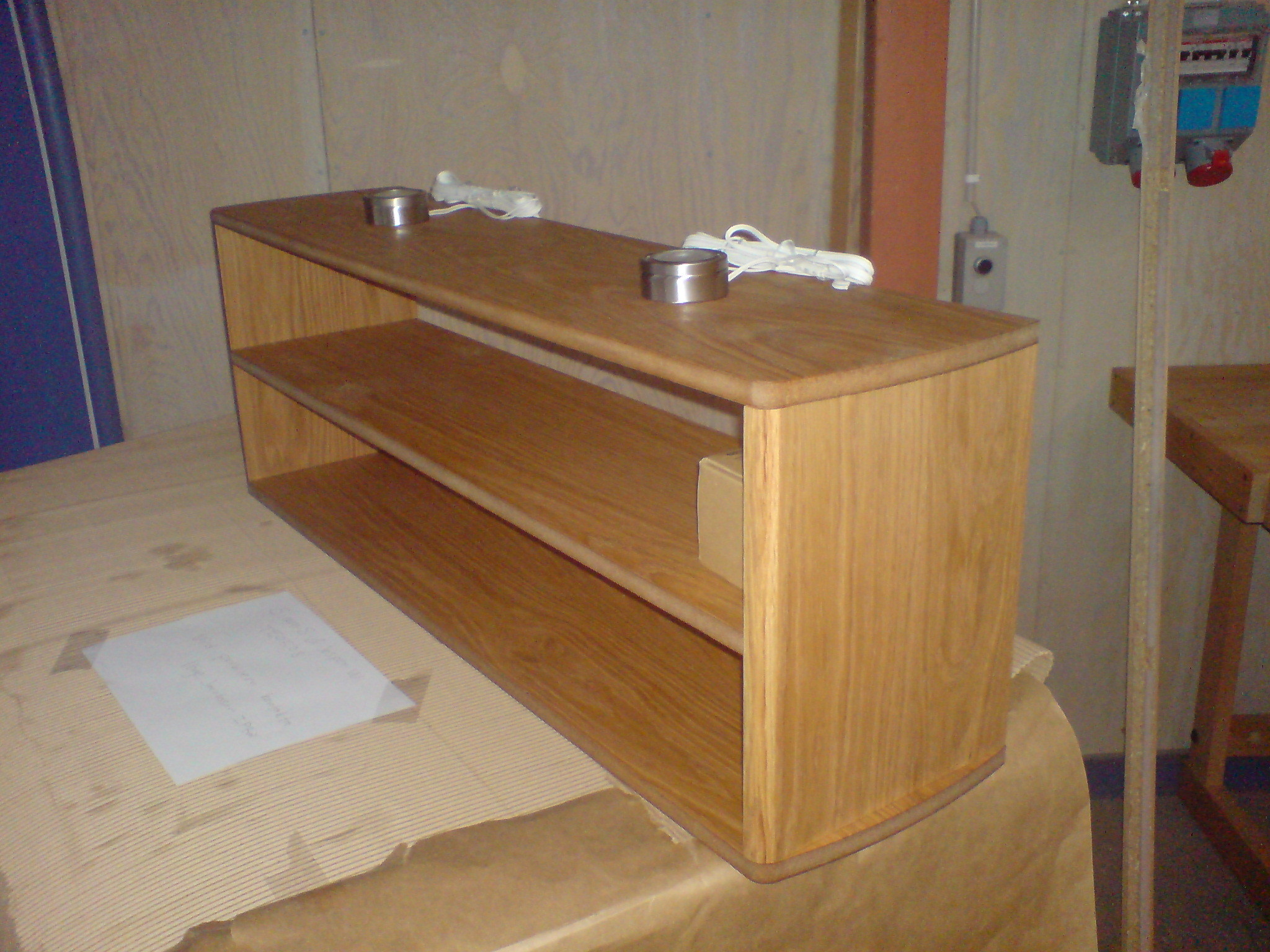

Hyllan.
Här är hyllan vi nu gjort färdigt och monterat lamporna. Den kommer hänga med lampornas sida ner mot tv-bänken för ett snyggt och avslappnande ljus mot själva tv-bänken. (2008-02-22 15:59:55) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

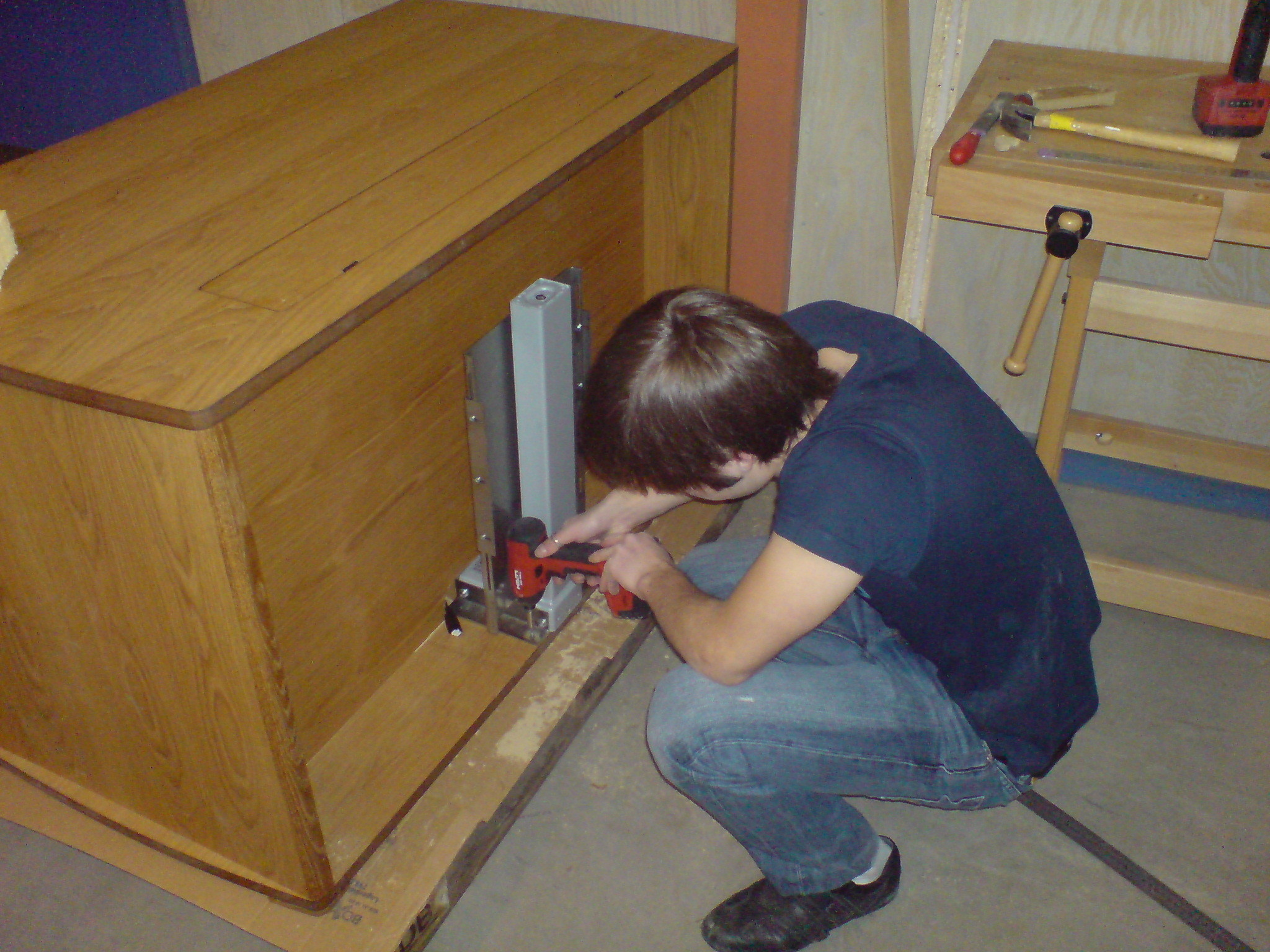

Monterar..
Monterar dit fästet, blev mkt stabilt! (2008-02-29 13:56:21) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

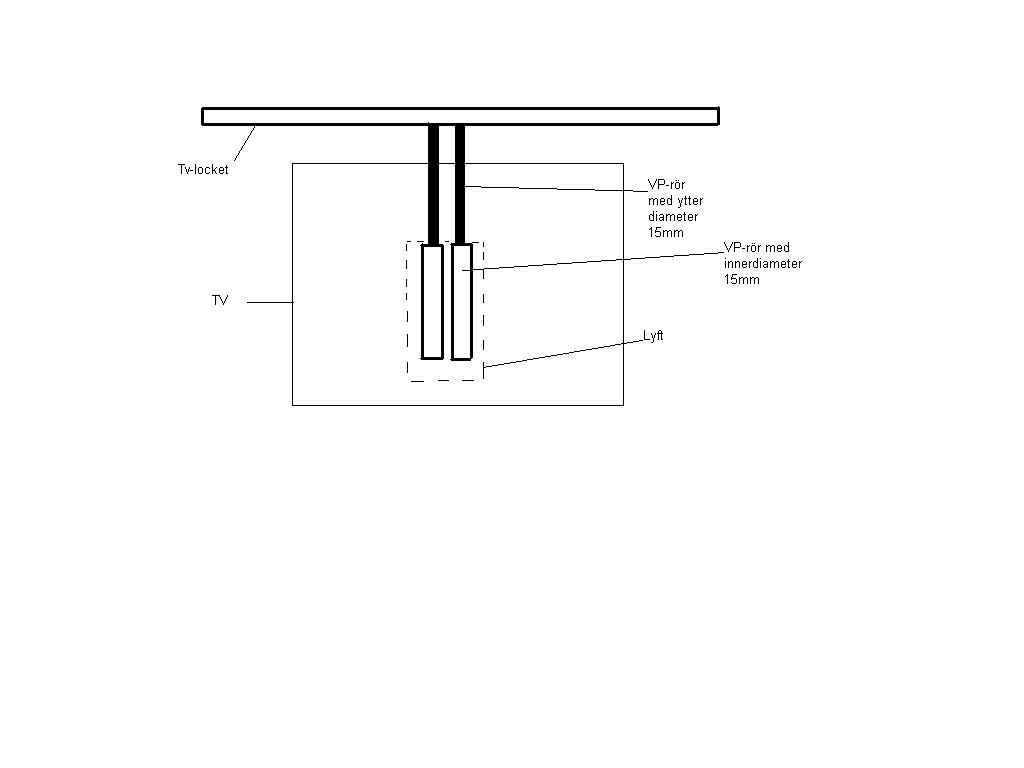

Teleskopiskt.
En snabbskiss på hur vi har gjort så att lyften kan fortsätta ner i bänken medans locket stannar. (2008-06-04 00:11:47) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

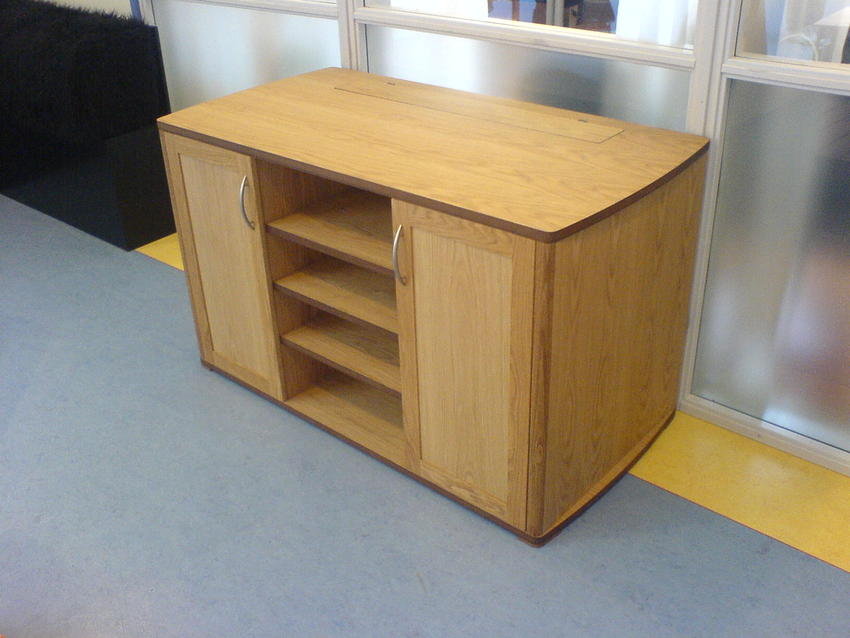

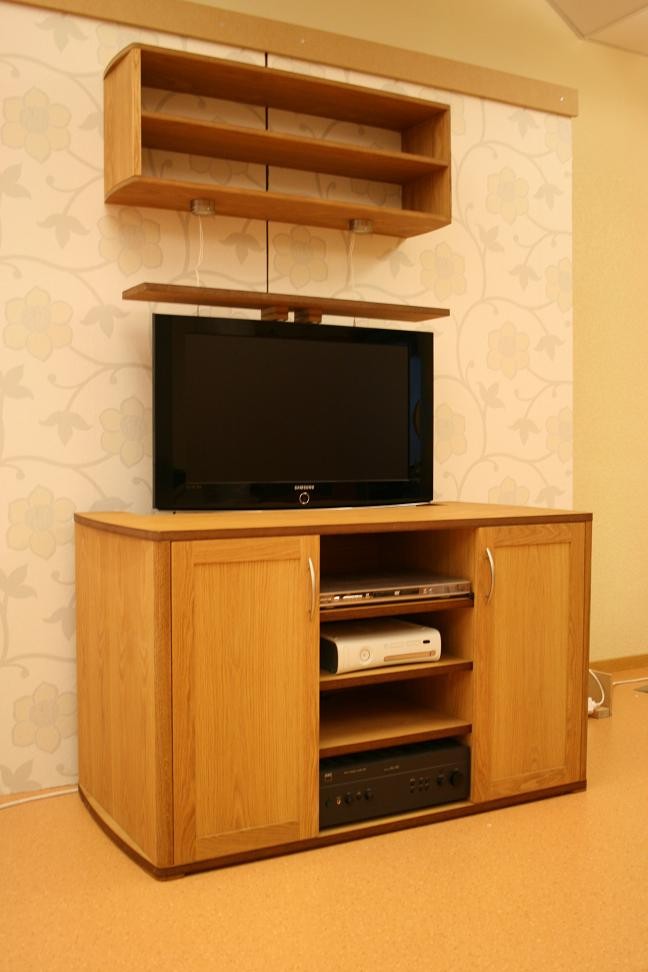

Färdigt.
Idag blev vårt projekt officiellt färdigt. Nu ska bara putsduken fram och finjusteringar göras. Ska göra en snygg vägg och fästa upp hyllan mot och ställa bänken vid, sen ta lite kort med en bättre kamera. (2008-04-11 15:48:43) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

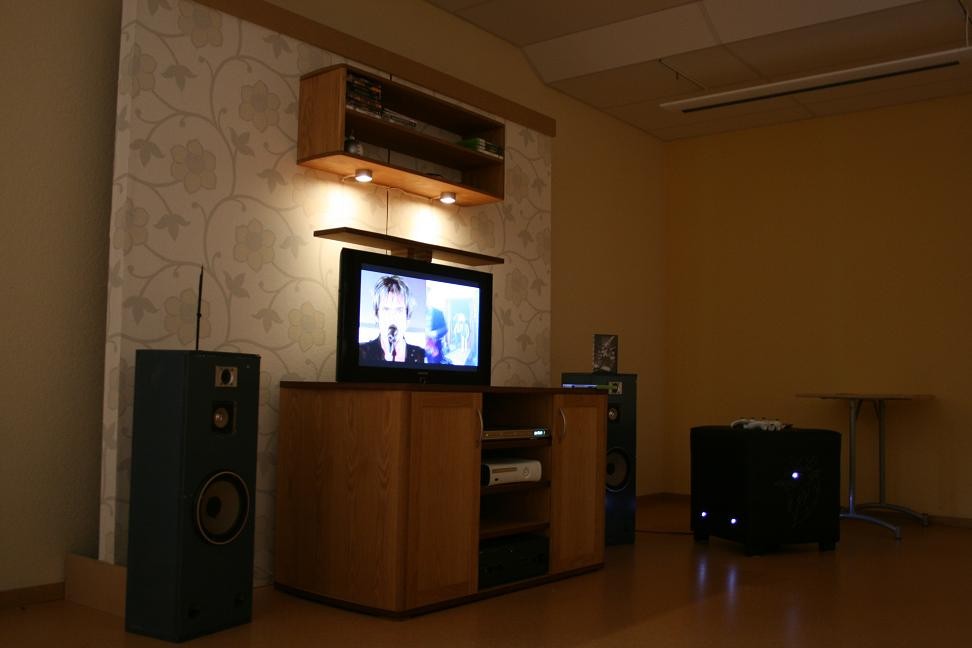

Utställning.
(2008-06-03 23:41:57)
Produkter på bilden:

Utställning!
Såhär ser den ut nu efter allt slit. Vi fick riktigt bra respons på utställningen och många intresserade!=) (2008-05-14 22:21:02) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Utställning!
En riktigt go dag för mig och Jesper med många intresserade. Till höger i bild står även en polares pall i skinn och med dioder, snyggt jobbat matte! (2008-05-14 22:23:15) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

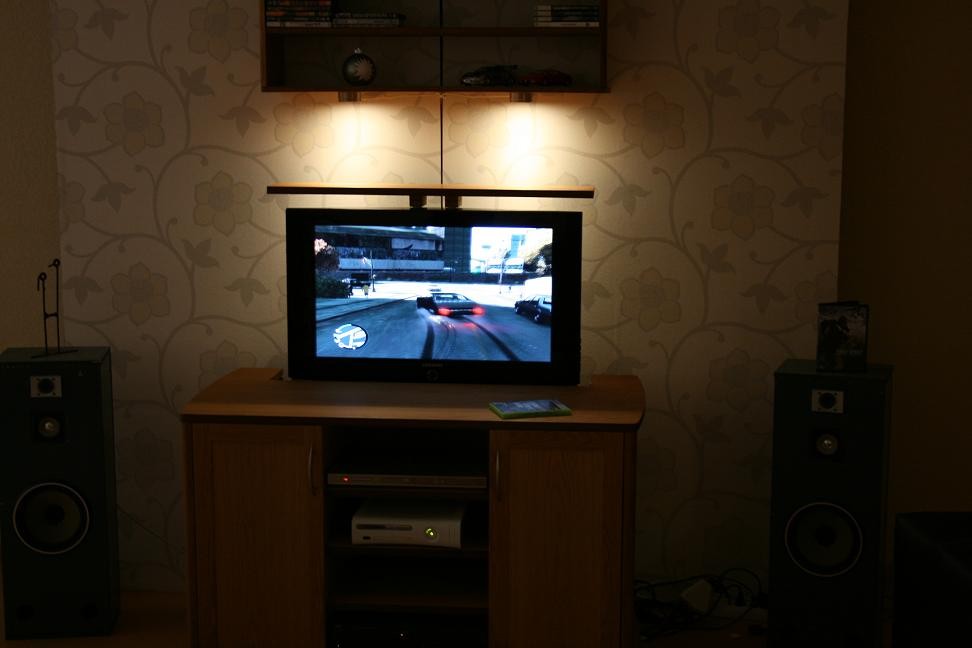

Utställning!
Här spelas det GTA IV med hd-kvalitet. Riktigt kul det spelet! (2008-05-15 23:03:21) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

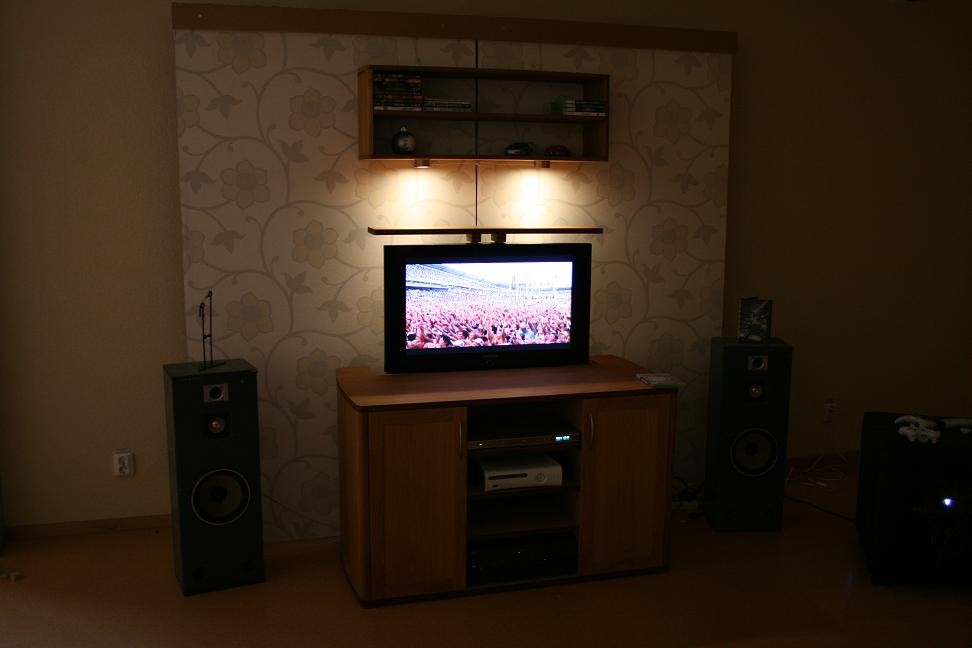

Utställning.
Här har vi på en livekonsert. Blev en mycket bra stämning=) (2008-06-03 23:40:19) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

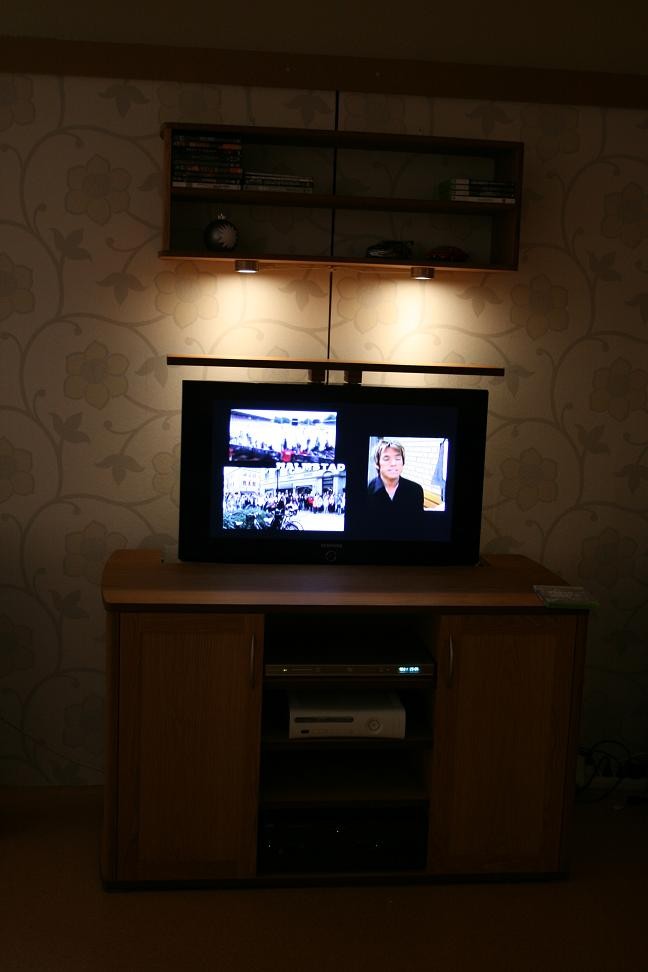

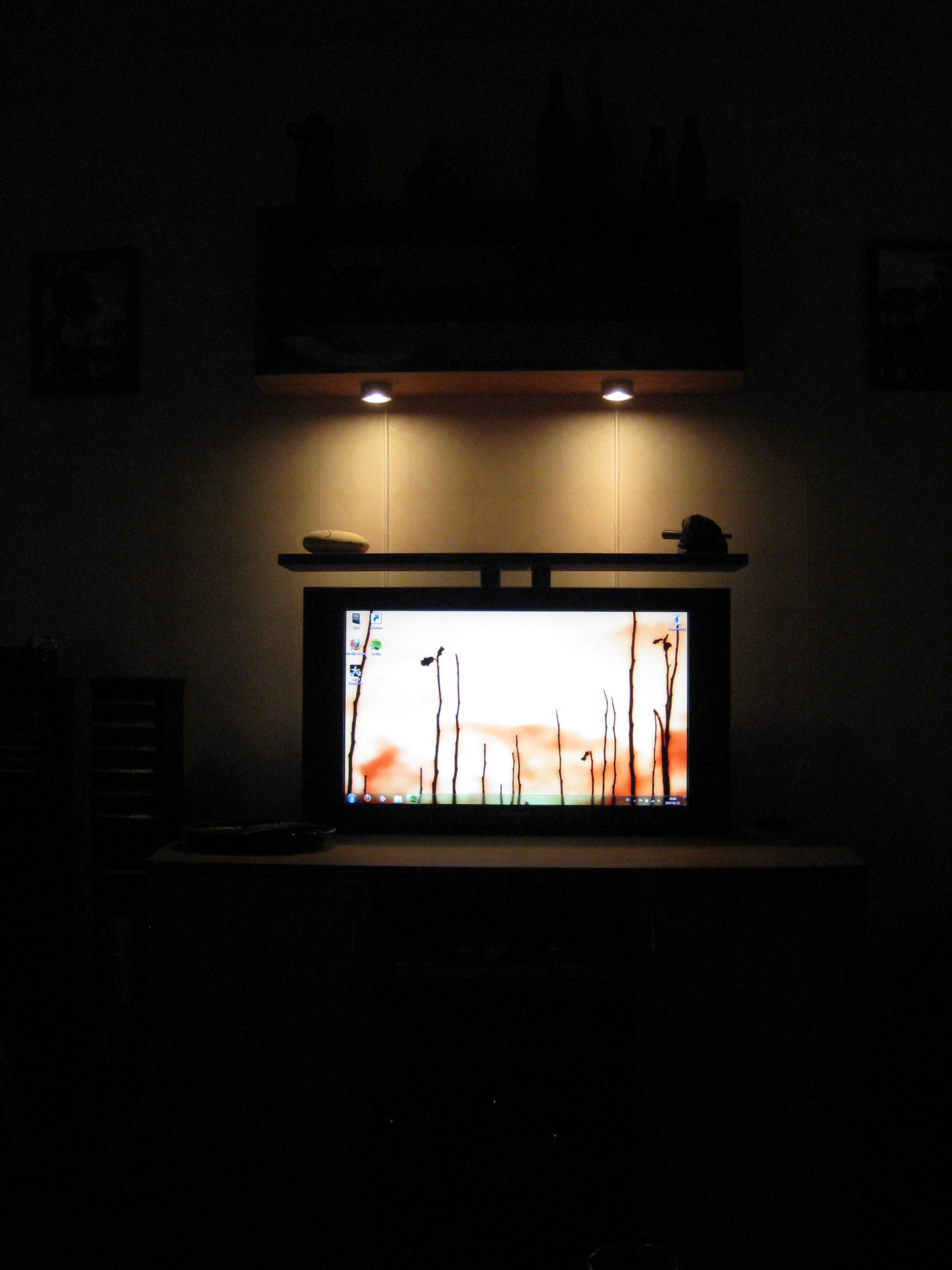

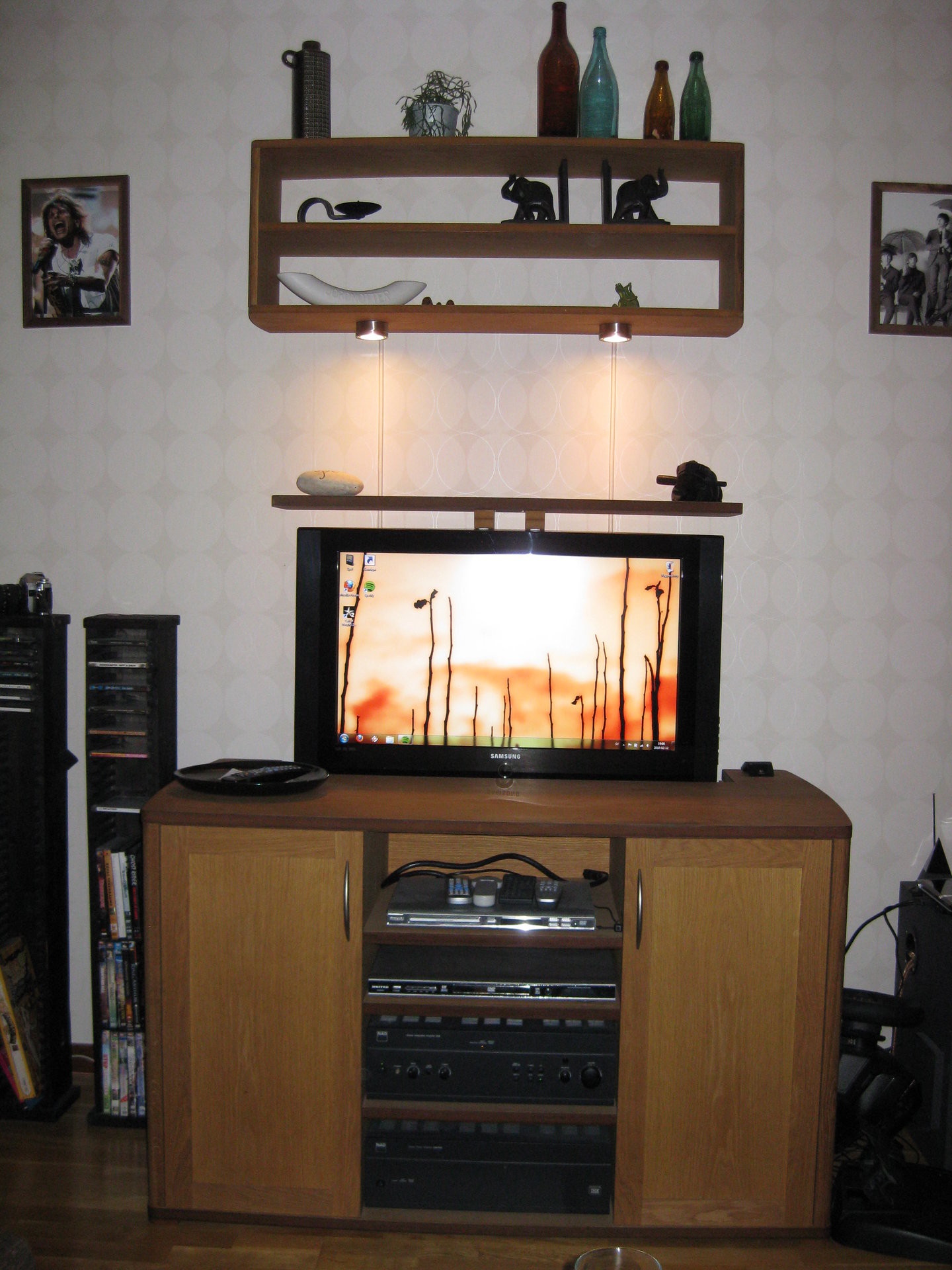

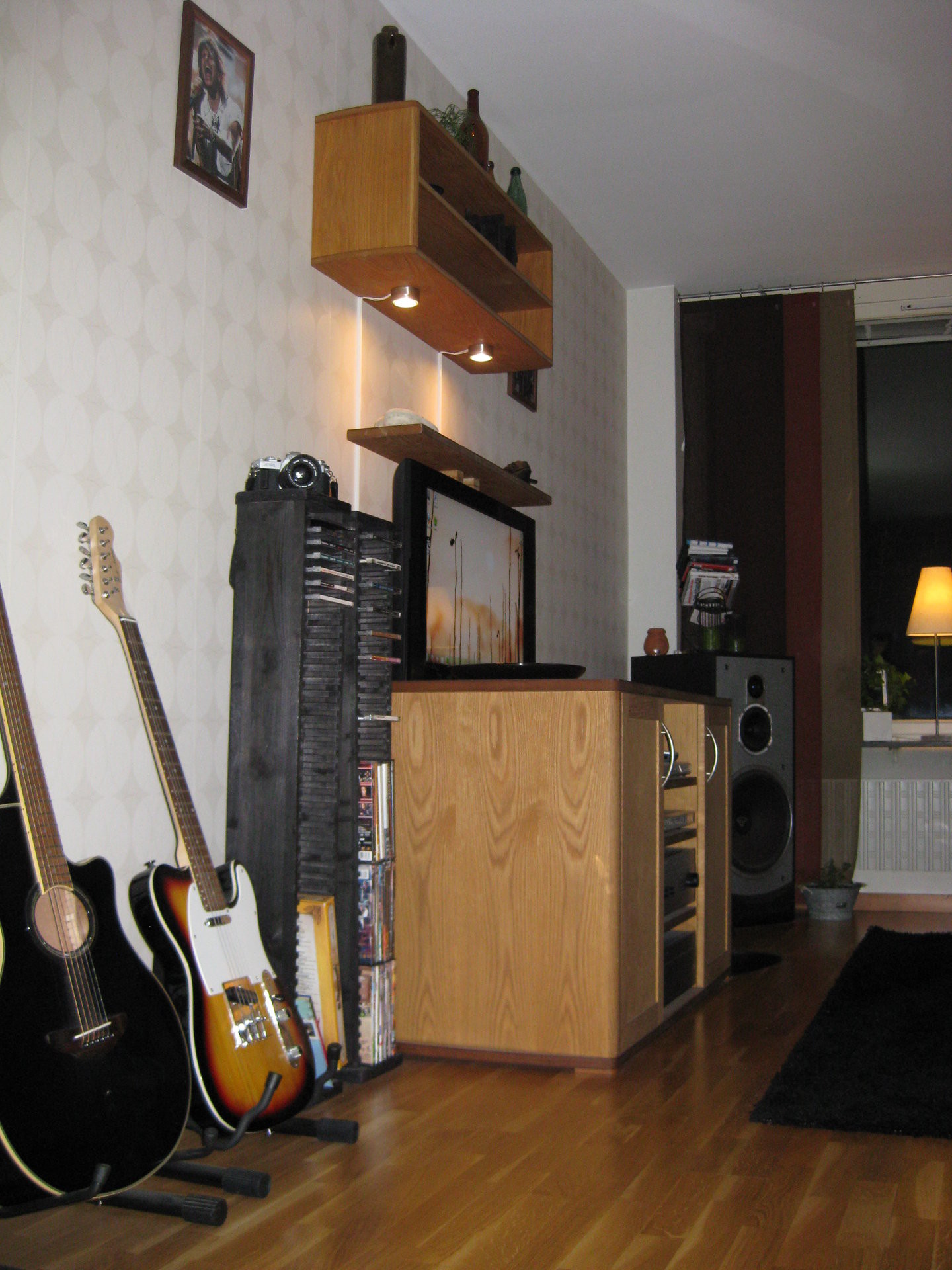

På plats:)
(2010-02-12 20:04:59) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

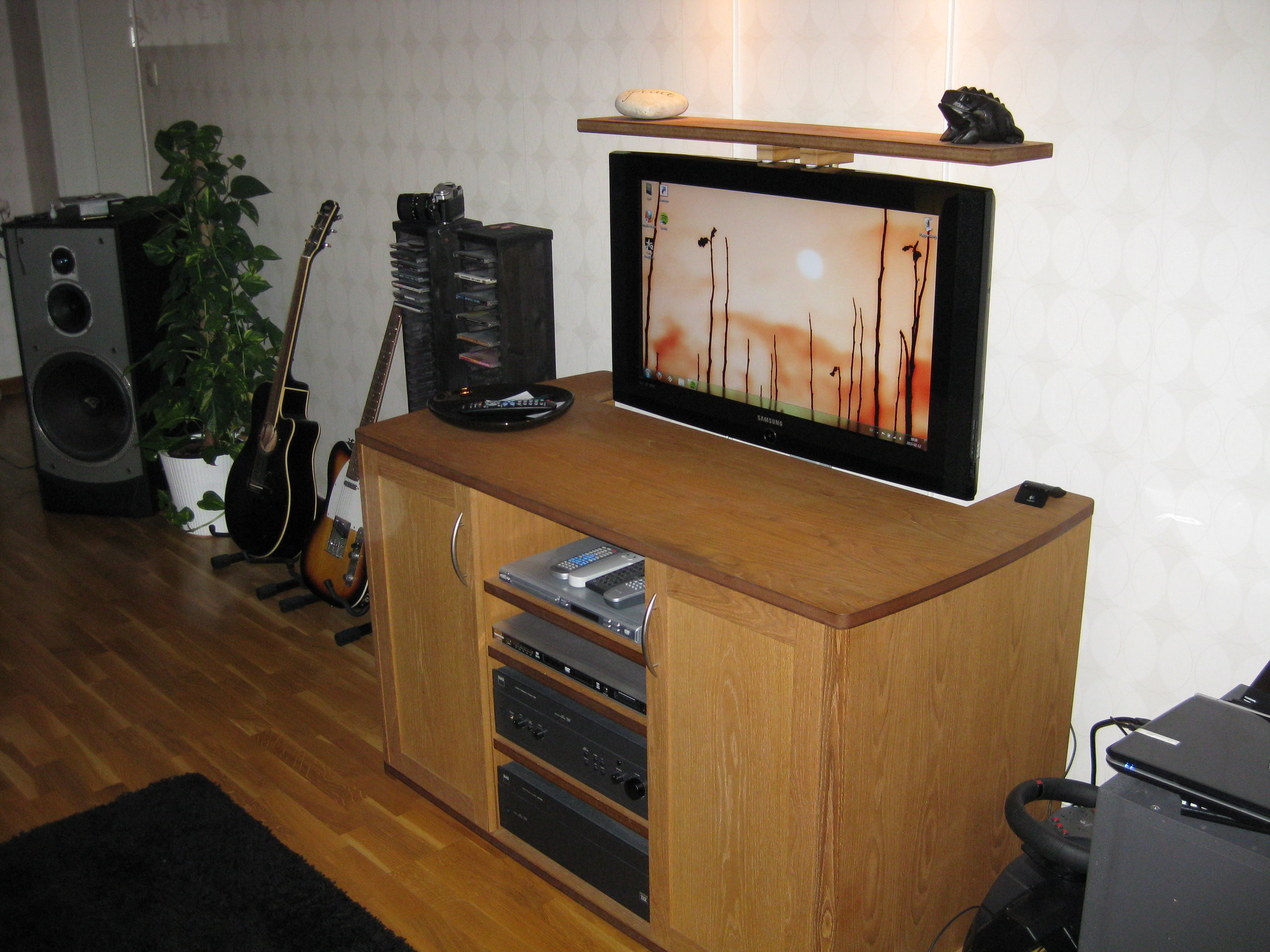

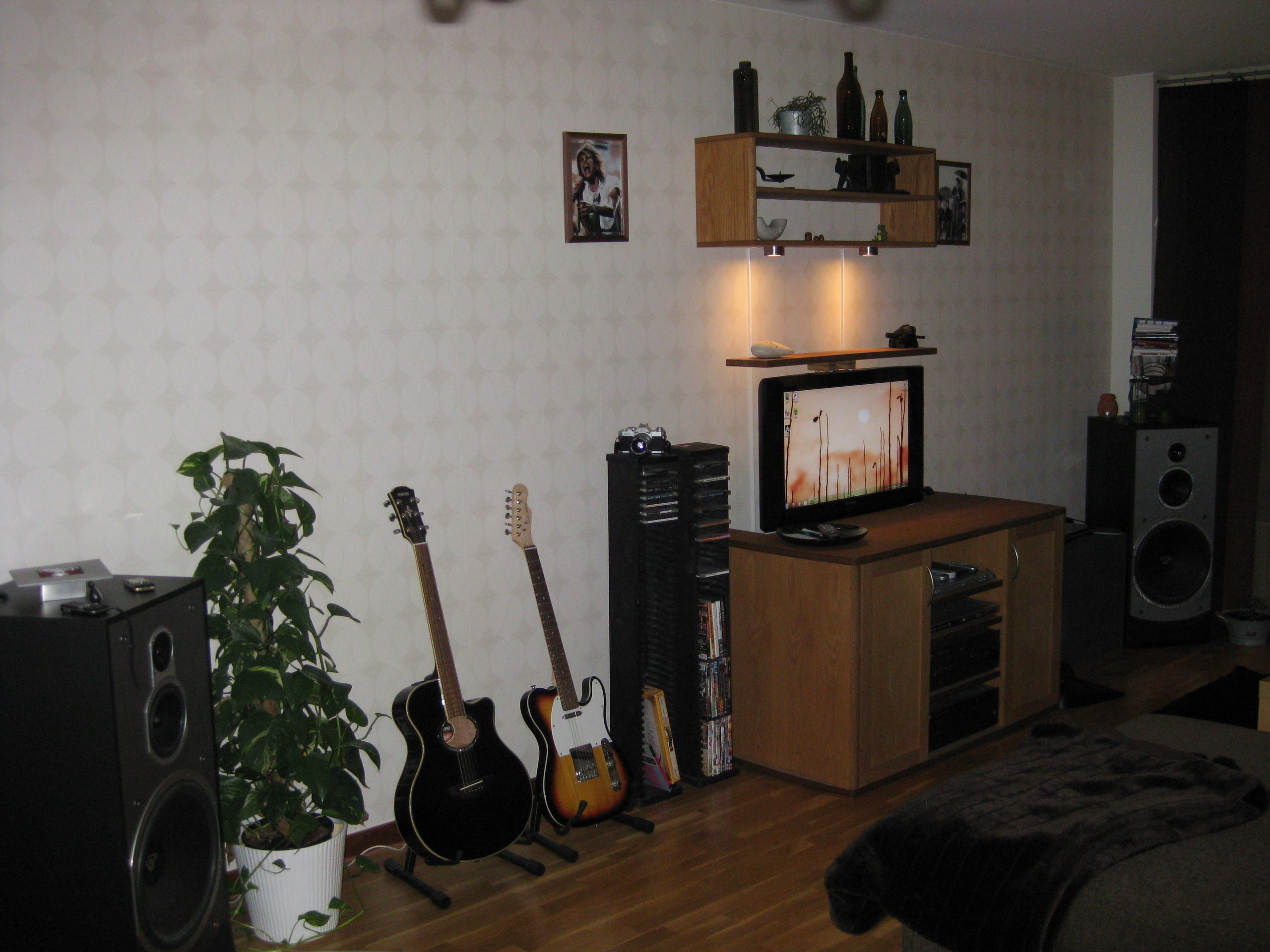

På plats där den ska:)
(2010-02-12 20:05:57) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2010-02-12 20:06:35) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2010-02-12 20:07:07) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2010-02-12 20:07:27) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:


(2010-02-14 16:18:07)
Produkter på bilden:

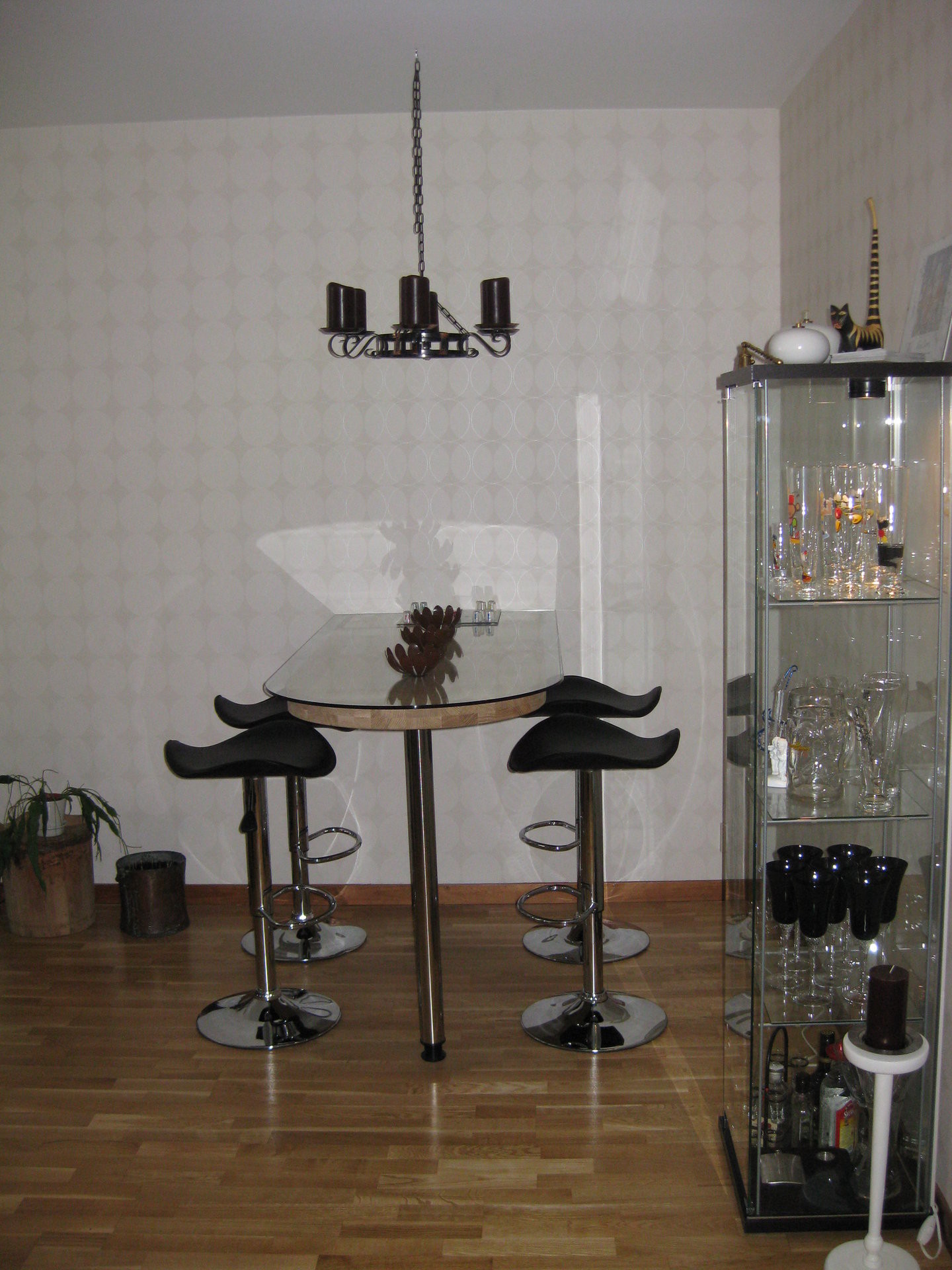

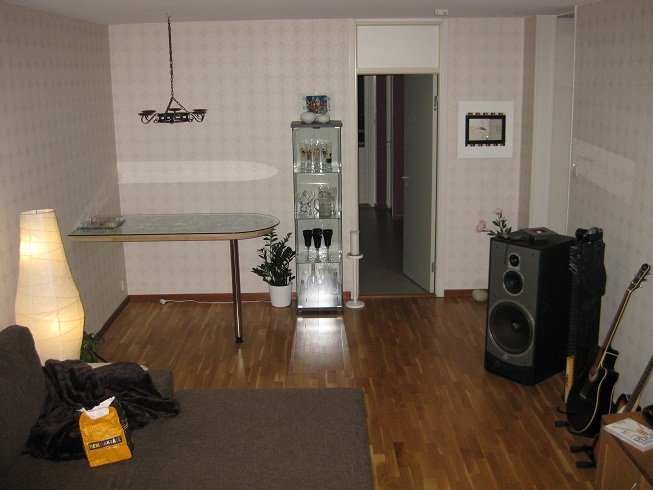

Barmöblemang i vardagsrummet.
Har precis monterats. Blev helt okej, framförallt väldigt härligt när man har folk hemma. Bordet är hemmabyggt i 60mm ekskiva(2*30) med en glasskiva som går ca 3-4cm utanför ekskivan. (2010-03-02 17:01:28) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:
