Mer bygg bilder finns i "del 1"

Lite information om bygget:

Har själv sett många byggen och undrat hur det hela är gjort, och hur stort är rummet, här kommer det mesta att läggas ut med mycket bilder och förklaringar.

Man kan säga att det spårade ur och det här rummet kommer alla ytor som finns täckas av någon typ av akustik åtgärd, har tagit hjälp av en akustiker, Jens på Resonator i stockholm, utan honom hade det inte blivit så lätt att veta hur man ska bygga alla absorbenter,  första mätningarna visar väldigt positiva resultat.

Visst, det ett påkostat bygge men allt som jag kan göra själv gör jag själv, dörrarna tex, kosta mig ett par tusen kr men skulle kostat minst 30.000:- att köpa, så hela bion är en mix av göra det själv med goda kunskaper om hantverk och anlita hantverkare när det kommer till basic gejer som att sätta gips som annars hade tagit mig minst 3 månader att göra själv, men mycket jobbigt blir det också, specielt vid borrning och montering högt upp, montering av takstolar, bygga egna dörrar(tog par månader) men vi har fått en väldig väl presterande bio för i dessa sammanhang ganska billigt, runt 200.000kr har allt som allt kostat och då är det verkligen byggt från grunden, hel lista över budget ser du längre ner.

Rummet är helt fristående förutom att det står på betong plattan och har 1 lager osb & 4 lager gips på väggarna som totalt är 65mm tjocka och utanför det är det 220mm betong väggar och i taket är det dubbla träbjälklag, så där är den svaga länken på just ljudisoleringen vid djupbas, men vid mätning gav det positiva resultat där den lägsta resonansen (ca 22.5hz) inte var så kraftig utan läckte ut igenom taket, så allt över 25 hz kommer dämpas utåt riktigt bra, vid konsert nivå är deten del ljud runt 40-50hz som kommer förbi igenom betong plattan men då är man också uppe i 120-130db.

Rummet har dimensionerna:ca 7,35 x 3,99 x 2,3 meter invändigt, det blir ca 30 kvm, sen försvinner en del för ljud isoleringen så kommer amvändbar inner golv yta bli ca 3.3x6.2 meter (ca 20 kvm)

utan på gipsen kommer det monteras i den främre delen 28-36cm djupt med isolering och tyg på utsidan och bakre delen med heltäckande spaltpanel i väggar och tak för att dämpa respektive frekvens, kommer bygga ut 5-36cm ifrån vägg/tak.
Bakre väggen kommer agera som en stor nästan helt täckande diffusor och även bas absorbent.

Fram systemet blir nytt,riktigt hi-end system som ska spela riktigt rent och högt och är ett eget bygge med AE TD12M midbas/mellanregister & diskant driver Beyma cp380m med ett H290C horn, det blir 3 st högtalare, vänster , center och höger kanal och kommer drivas av 2 st T.amp E800 & 2st samson a120 och en MiniDSP 8X8 för att hantera signalen.

För bas blir det 4 st 18" stereo integrity HT18 element i slutna lådor och 2 st CSS  SDX 15" i transmission line rör för att hjälpa till i djupbasen, tanken är inte att trycka ner basen ner i 5 hz med bara 100db tryck utan här sattsar jag på 130db+ neråt 15hz istället, tycker det känns mer användbart.

Surround blir så många kanaler och högtalare som blir bäst, men just nu 8.2 men förbereder atmos så det kommer bli 11.2.4 eller liknande i slutändan.

Lista på utrustning som kommer användas(mer kommer tillkomma så klart)

1st Epson TW5300 projektor

1st DIY projektor duk med spandex tyg och har ca måtten 2950x1450mm.

1st the t.amp Proline 3000

1st the t.amp TA2400 MK-X

2st the t.amp E800

2st Samson servo 120A

1st MiniDSP 10X10 HD Balanced

2st CSS SDX15" Subbasar i transmission line rör ca 15-60hz

4st Stereo integrity HT18 18" Basar i slutna 130 liters lådor

3st Fronthögtalare Med mellanregister AE TD12M + Diskant driver Beyma cp380m med ett H290C horn

1st Yamaha surround 767 förstärkare, fick bli en liten budget så länge till man köper en riktig surround försteg med balanserade utgångar.

Lite budget för bygget/anläggningen:

Själva yttre skalet med träbjälklag och 4 lager gips m.m:

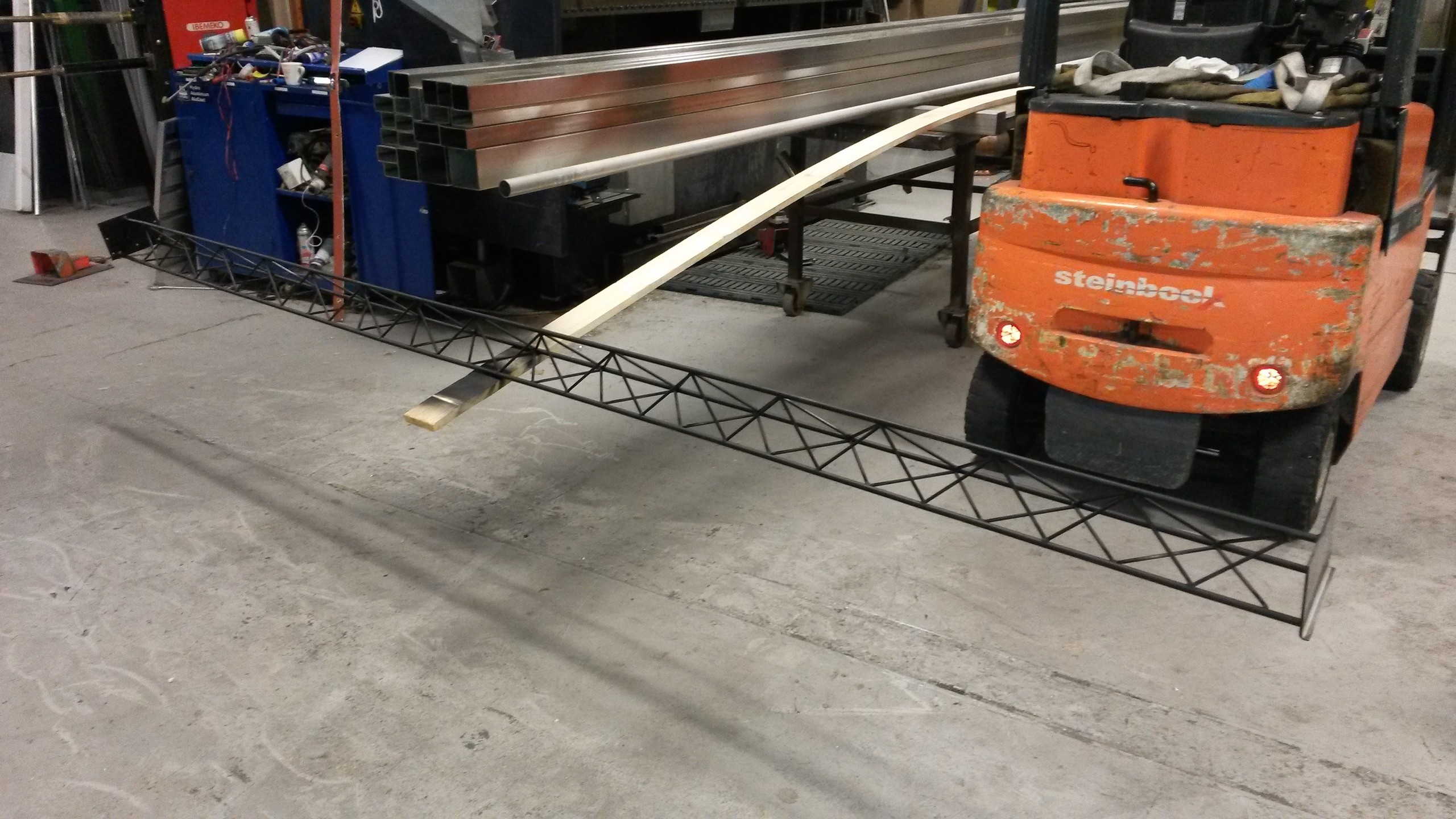

Stål reglar är diy men säg 2500:- för standard.

Limträbalk tak, fick tag i överskott från ett bygge 230x56mm L=4.5Met  5000:- (ord 7000:-) + överliggare 95x45mm ca 400:-

Trä reglar främre delen 190x45mm 2000:-

Gips & osb 10.000:-

isolering 4000:-

div skruv & lim 1000:-

montering gips 20.000:-

el & kabel slang 2000:-

dörrar i stål, DIY, ca 2000:-

ventilation 3500:-

Totalt för yttre skal: ca 52.500:-

--------------------------------------------------------------------------

Inredning och akusik fix:

div trä reglar och spån/mdf skivor 3000:-

isolering 8000:-

Träpaneler 5000:-

kablar & el 3000:-

Lim ca 6000:-

skruv: 2000:-

Tyg till väggar/tak 5000:-

LED belysning ca 3000:-

div beslag 1000:-

färg 3000:-

Diffussor paneler ca 7000:-

akustik konsultation med mätning och CAD konstruktion av rum ca 12.000:-

Heltäcknings matta + lim ca 7000:- (nålfilt proffs)

inre ventilation 2000:-

div skyddsnät i plåt 1000:-

Skinsoffa beg 3-sits recliner biosoffa 2500:-

Totalt för inredning och all akustik fix: 62.500:-

---------------------------------------------------------------------------------

Elektronik och högtalare:

Projektor 6000:-

Surround receiver 2000:-

slutsteg basar 8000:-

slutsteg framsystem: 5000:-

Aktivt filter: 4500:-

Kablar (150 meter högtalar kabel + lågnivå kablar 16x10meter) 5000:-

server skåp/rack 18U till slutsteg 5000:-

div tillbehör rack 1000:-

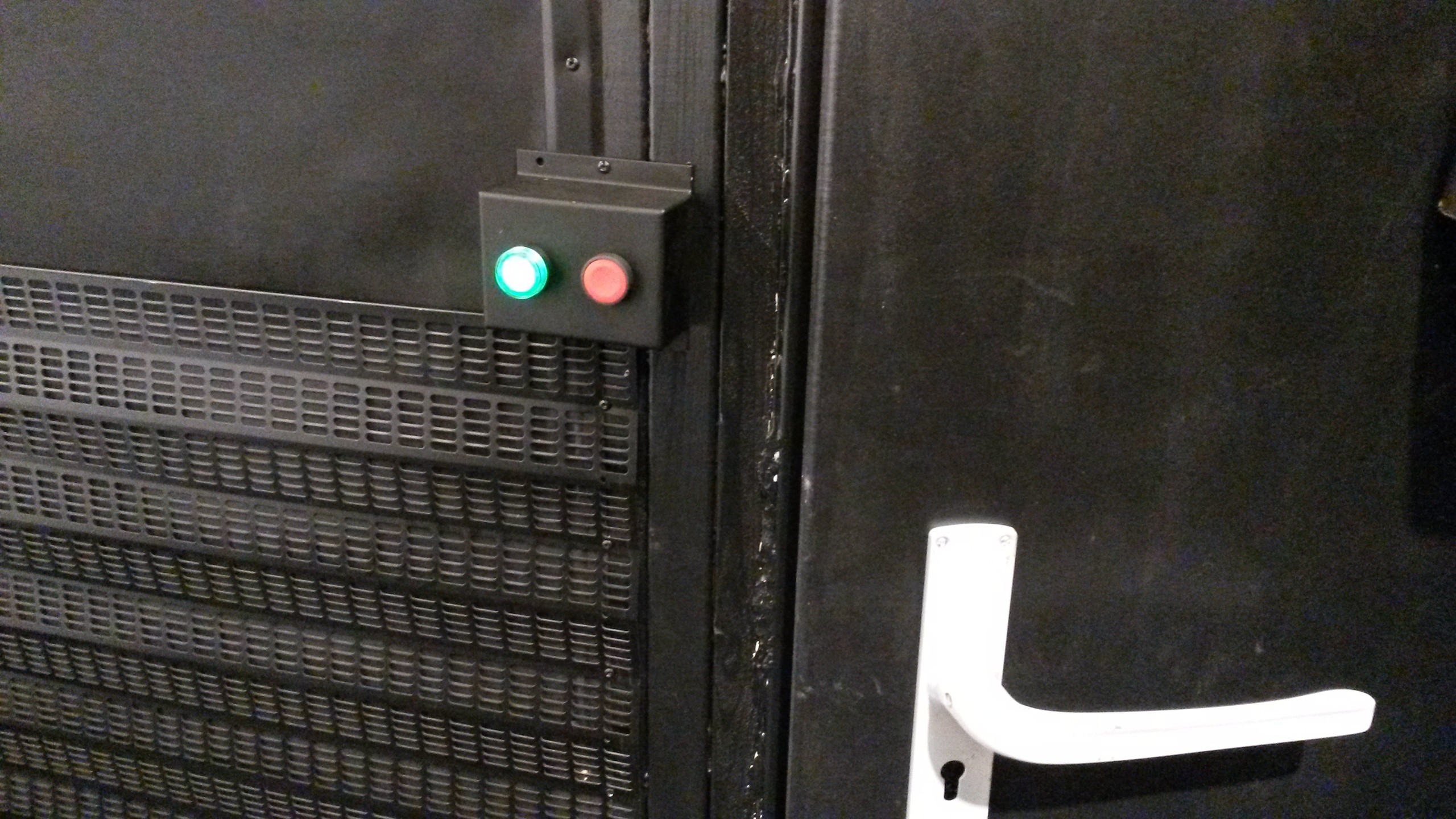

fläktar & styrning i rack ca 1000:-

el och central 3500:-

Basar 4x SI HT18  10.000:-  &  2x CSS SDX15 6000:-

Lådor till högtalare ca 2500:-

stål rör till 15" basar, material 2000:-

Högtalare front system 3st mellan register TD12M med Beyma diskant ca 16.000:-

Surround högtalare PSB bak system ca 3500:-  sido surr Sonab ca 500:-

Duk diy ram ca 350:- material och spandex duk 700:-

Totalt för all elektronik & högtalare: 83.000:-

-------------------------------------------------------------------------

Så ser man på bara högtalare & förstärkare/slutsteg så är det ca 60.000:- för alla

Allt som allt landar det på 200.000:-
