Terapikammaren 2, Version 3.0 är klar!

Update jan -26. Under 2025 tillkom AVM90 och precis i slutet av året två st SVS SB17 ultra. Efter test så blev gamla subbarna kvar och därmed setup 9.4.4.

Efter många år med en vardagsrumsbio så tog jag till sist beslutet att bygga ett nytt, dedikerat rum. Jag hade först svårt att motivera bygget stand alone men påhejad av familjen som ville ha allt från större rum till syateljér och behovet av ett hemmakontor så blev beslutet till sist fattat. Då rummet inte fanns i huset så blev projektet större och huset fick  förlängas för att inhysa en dedikerad bio och ett förrum som också blir ett arbetsrum. Jag började rita på tillbyggnationen i slutet av 2021 och inledde försiktigt med markarbeten under vintern. I slutet av april stod grunden klar och jag tog ledigt från jobbet under sommaren för att göra jobbet själv. Själva bygget av huset stod klart i början av september 2022 och bion i första versionen blev klar under hösten. Hoppas jag kan bidra med ngt som hjälper andra, precis som ni har hjälpt mig med era fina byggen!

Jag vill tacka Jakob på Cinemasolutions som varit och är ett fantastiskt bollplank, guide och enabler till en självbyggare som mig. Jag vill tacka familjen som stöttat och hjälpt till med allt från tyngdlyftning av stomme, tak och målning. Jag vill också tacka min kompis Janne som inspirerat, stöttat när det gått tungt och jag varit på väg att ta dumma genvägar. Slutligen tack till min arbetsgivare som beviljade ledigheten över sommaren.

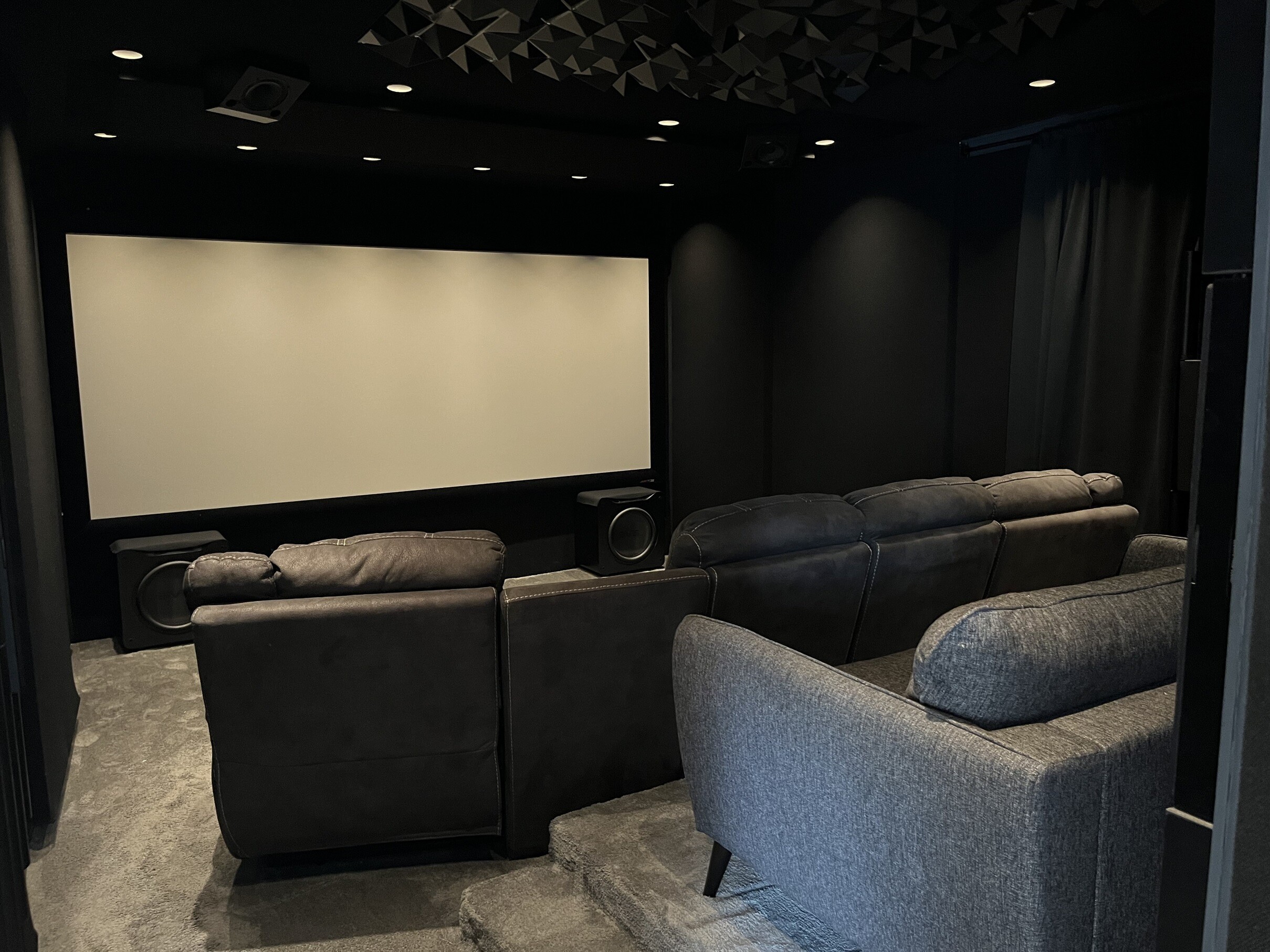

Bion har måtten 4*5,5*2,5 m och kommer ha all utrustning inklusive projektorn i ett förrum i direkt anslutning till bion. Ljudformat är i version 3.0 9.4.4. Utrustning för bilden är en Sony XW6100 (Bravia 8) och en 141" Screen research FS3 Clearpix ultimate white i 2,35:1 format. Högtalare är Ascendo CCRM12-P för LCR, Ascendo the 6 passive narrow för surround och front wide, Ascendo 6P wedge 30 för atmos och 2 st SVS SB17 samt 2 st SB16 ultra för basen. Processor Anthem AVM90 parad med Emotiva XPA-DR3 gen3, XPA5 gen3 och basX A700. Spelare Panasonic UB9000. Allt rackmonterat i ett rack från Middle atlantic kallat slim 5. Systemet styrs av en processor från Control4. Mediaspelare adderad december 22 i form av Appletv 4K. Lite roligt är att detta är ett av de första rummen i Sverige som byggs med Ascendo!

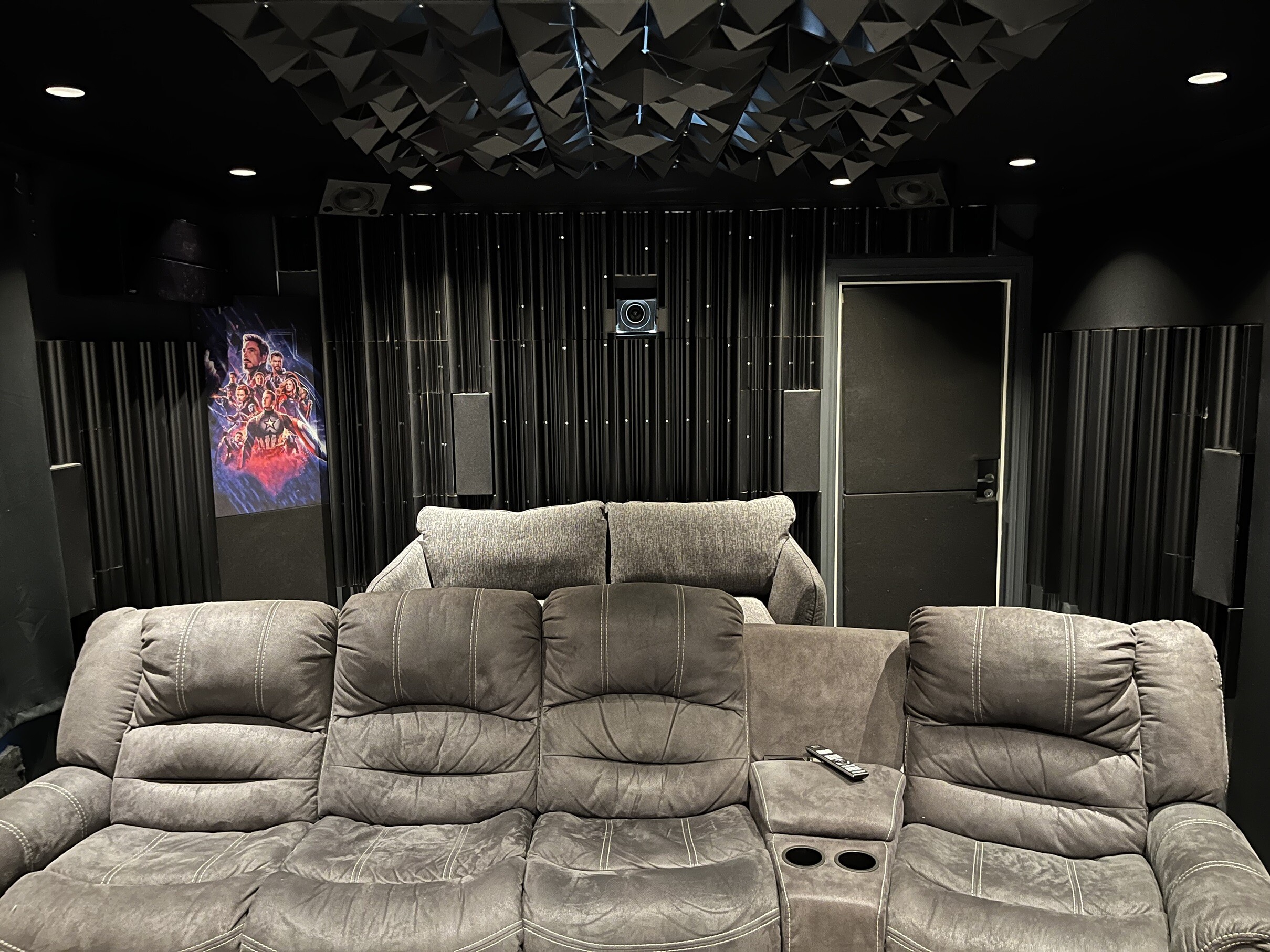

Rummet har avskiljts från övriga husets stomme med hjälp av tyngdmattor från tecsound i en sexlagrig sandwichkonstruktion. Rummet är byggt efter principen LEDE (Live End Dead End) och akustikbehandlats med absorbenter (Sound of science och akustikmiljö) för första reflexen i tak och vägg samt hela främre väggen. Bakre vägg och sidor från surround behandlas med AD20 och AD40 från SMT och tak över lyssningsposition med Crystal från SMT. Slutligen 2 basfällor i bakre hörnen från Sound of science. LCR och del av subwoofers byggs in i baffelvägg med konstruktion regel (isolerad)-plyfa-gips-gips-mdf. Alla lager skruvade och limmade. Golvet är belagt med 10 mm heltäckningsmatta i antracit. Under sommar 2023 byggdes en kombinerad riser och ställbar Helmholtzresonator. Den sistnämnda för att bekämpa en problemfrekvens i rummet. Update: version 2.0 innebär att första reflexen nu är en hybrid med 50 % diffussion. Bakom diffusorer finns absorbenter som blivit ngt mer till storleken jfr med version 1.0.

Färgsättning i bion var ursprungligen svart i tak (grundfärg) och sophisticated blue från Jotun till vägg (deras mattaste färg). I senare versioner har vägg och tak klätts i akustiskt tyg, Camira Nexus. Totalt är det 16 inbyggda spotlights i tak från Hidealite som ger 670 lumen vardera styrt med plejd-controller i två grupper.

Grunden är en ny platta på mark med rörelsefog mot befintliga grunden och ingjuten vattenburen golvvärme som kopplas till befintligt system. Utöver golvvärme så installeras också en luft-luftvärmepump för kyla på sommar och ev lite extra värmekapacitet på vintern, allt för ett bra klimat. Soffa är Enjoy från Mio.

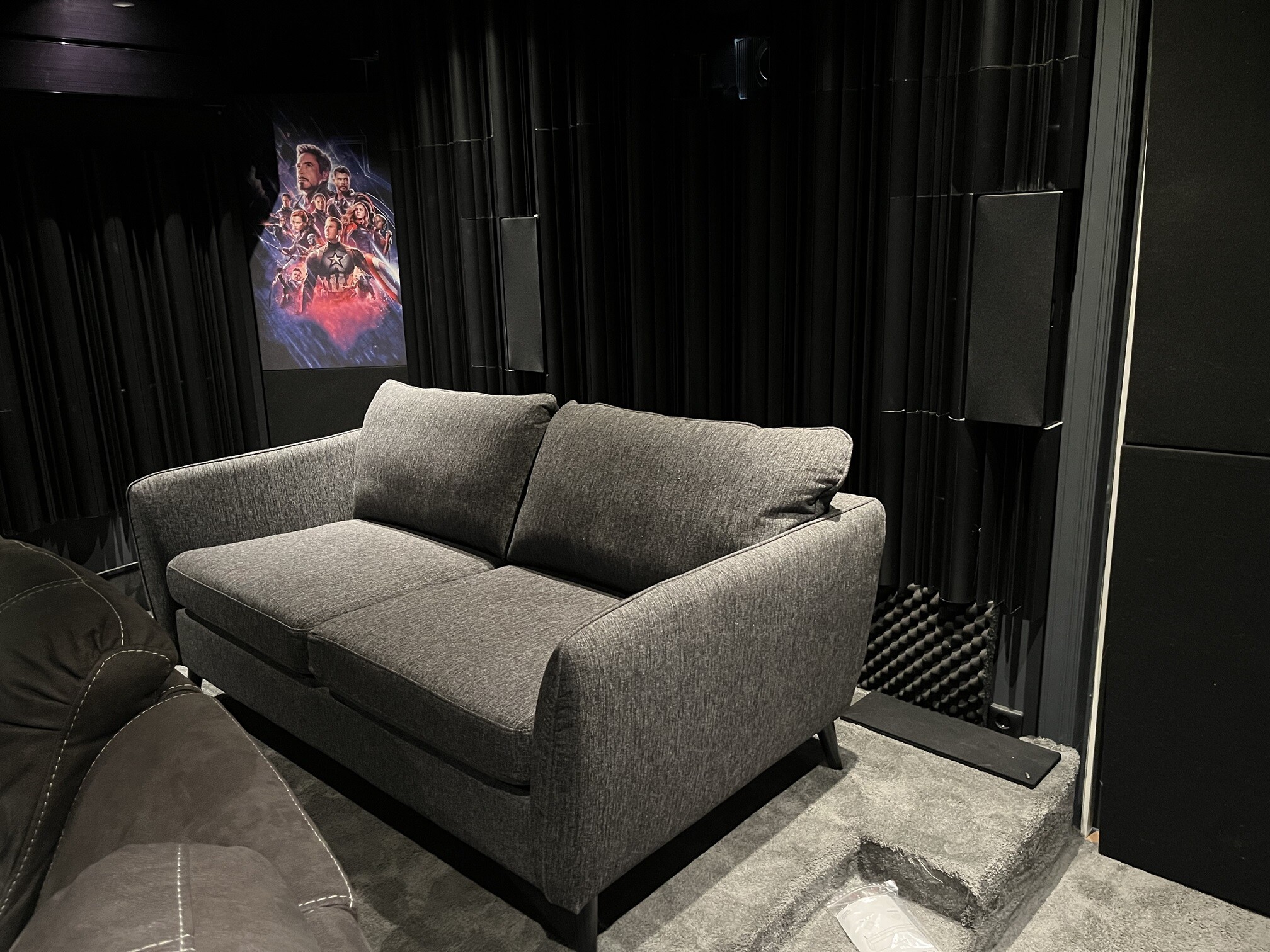

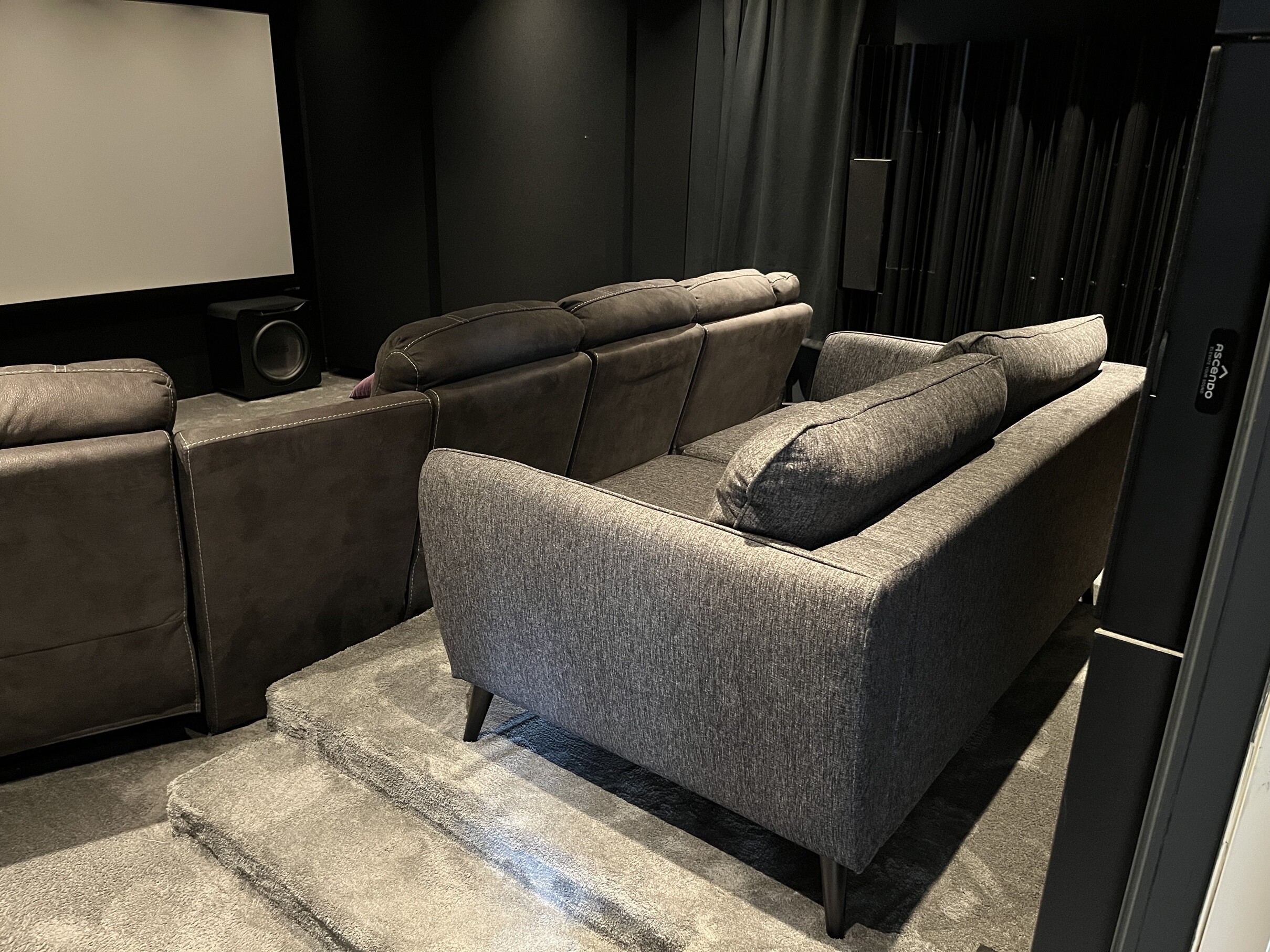

Redan innan första versionen var klar så finns idéer på nästa steg. Först på tur för uppgradering är att bygga en gradäng med ställbar intern helmholtz (klart augusti 2023). Utöver att ta ev problemfrekvenser för bas så kommer den också ge möjlighet till en andra rad i bion, vid exempelvis besök av gäster. För utrustningen så stod ett tyngre slutsteg till lcr högt i prio (inköpt dec 22!), annan surround (Ascendo the 6 passive narrow inköpt juni 2023! För samma högtalartyp i hela salongen) och möjligen ngn mediaspelare (inköpt dec 22). Så nu (sommar 2023) är bion klar i denna version. En ny tanke som uppstod i samband med surroundupgrade är front wide. Denna ska jag iaf prova och se om den är värd att addera. Detta test blev av senhösten 2023 och startskottet för ett omtag i bion mot version 2.0 som gick i mål kring årsskiftet. Ska jag blicka framåt mer så blir det sannolikt en justering av duken (klart april -24). Därefter finns ett tilltagande sug efter två till basar samt på längre sikt se över LCR och projektor (klart dec -24).

Efter test av front wide så bestämde jag mig för att bygga vidare för att implementera front wide, se över akustik vid första reflexen samt bygga stegade väggar, klädda i akustiskt tyg. Detta kallar jag version 2.0. Bygget inleddes i november 2023 och blev klart till årsskiftet 23/24. Resultatet är utöver front wide som sådan förbättrad akustik, subjektivt mer tilltalande design och en oväntad förbättring av bildupplevelsen.

Mars -24: Jag har nu börjat skissa på nästa version, 3.0. En del av mig känner att det är lite tidigt att börja med en ny version precis när ett större omtag är klart. En annan del peppar på att försöka verkställa idéer som funnits en längre tid. Tanken är att 3.0 kommer innehålla ett lyft för bions front, både för ljud och bild. Denna version kommer ta en del tid att gå i mål med då det börjar bli mer materialsport än att bygga. Tyvärr, skulle jag säga som gillar att bygga! För att detta ska gå att göra under någorlunda närliggande tid så kommer det inte innehålla totalt omtag för bild och ljud, utan mer utvalda delar som ger mest pang för pengarna. Planen är att se över duken och subwoofers. Rörande duk handlar det ev om väv, storlek och typ av ram. Subwoofers är att skaffa 2 nya och använda de befintliga bak i salongen och gå upp på 4 basar. De främre ska också placeras längre in i baffeln genom att använda adapters för signal och ström. Tidplan och förhoppning är att få till detta under 2024. Drömscenario hade varit att addera ny lcr och projektor också. Men det är inte realistiskt i närtid och blir inte en del av 3.0.

Update maj -24, vägen mot 3.0: Ny duk på plats! Större, kraftigare ram och bästa möjliga väv. Valet föll på en Screen research FS3 Clearpix ultimate white 141" i 2,35:1.

Update september -24, ny spelare, Panasonic UB9000. Har också funderat vidare kring 3.0 för salongen och kommer göra det lite annorlunda än tidigare planerat. Det som är salongens relativt svagaste punkt nu är projektorn. Det blev tydligt efter uppdatering av duk tidigare i år. Därför komma jag addera ny projektor till version 3.0 och skjuta fram basar till senare version. Sen gav akustiskt tyg mersmak och kommer också adderas i större mängd för 3.0.

Update december -24, ny projektor, Sony Bravia 8, XW6100. Nu återstår bara mer tyg i taket för att 3.0 ska gå i mål. Taket blev klart kring årsskiftet och därmed denna version.

Update jan -25, Version 3.0 med bildfokus är klar! 2024 års projekt är i mål. Det slutade med uppdatering av duk till större storlek, bättre väv och ram följt av ny spelare, ny projektor och att hela taket kläddes med mattsvart akustiskt tyg.

Det bästa med en dedikerad bio är att den aldrig blir helt klar. Det finns alltid ngt att förändra, förädla eller bygga om :)
