Terapikammaren 2 Dedikerat biorum
Viktat medelbetyg:  (9.71) (baserat på 20 st)  Kommentarer      Anmäl detta album
Album från DPC:

Terapikammaren 2, Version 2.0 är klar!



Efter test av front wide så bestämde jag mig för att bygga vidare för att implementera front wide, se över akustik vid första reflexen samt bygga stegade väggar, klädda i akustiskt tyg. Bygget inleddes i november 2023 och blev klart till årsskiftet. Resultatet är utöver front wide som sådan förbättrad akustik, subjektivt mer tilltalande design och en oväntad förbättring av bildupplevelsen.


Efter många år med en vardagsrumsbio så…

  Läs hela
Produkter i albumet:
Bilder i detta album Växla till minatyrbilder

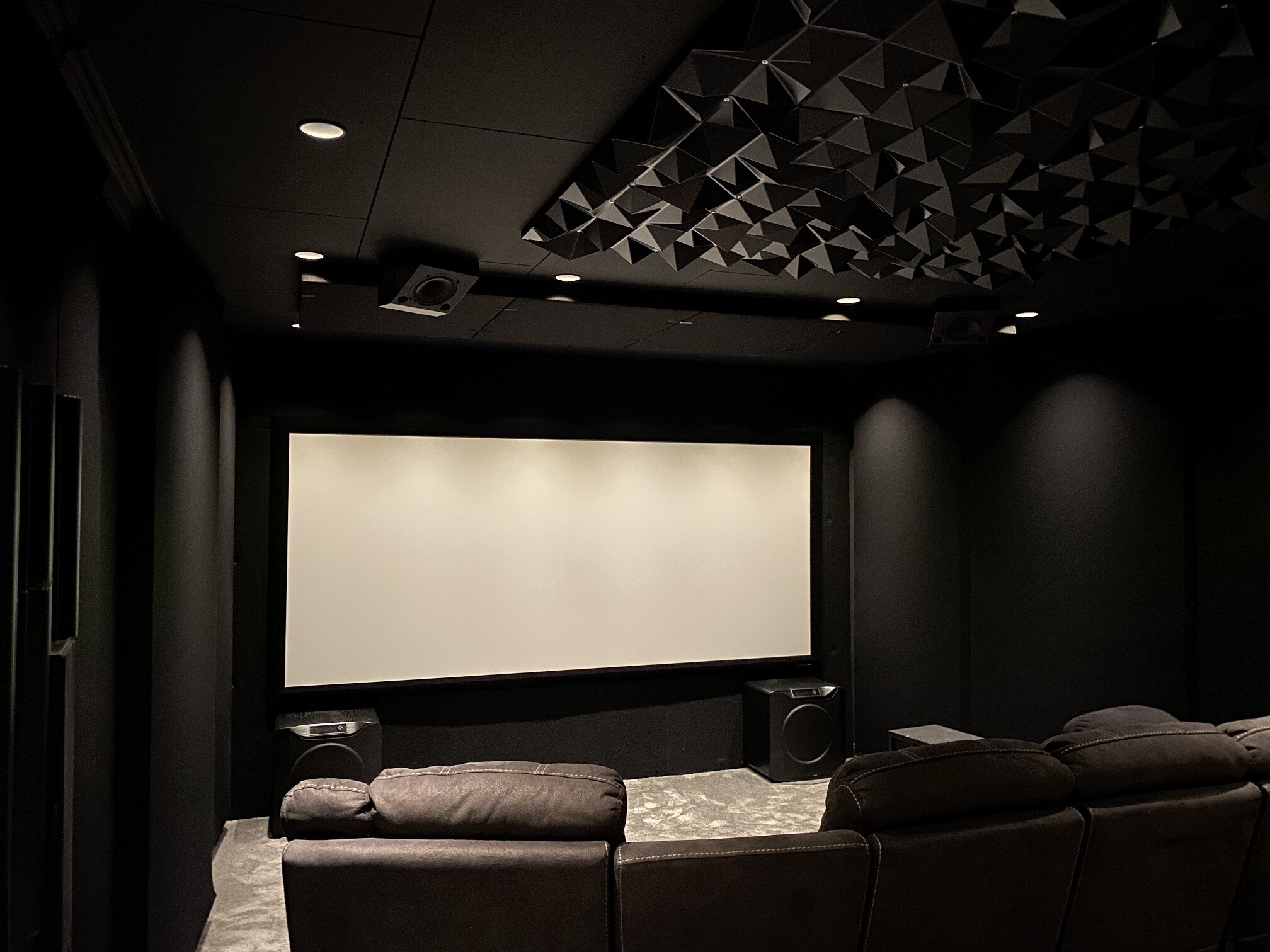

Bion idag, Version 2.0!
Bion idag, Version 2.0 med FW. Invigd nyårsafton 2023! (2024-01-01 13:38:15) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  SVS SB16-Ultra

Vy bakre del av salongen, nu med uppdaterad surround och akustik
En bild som visar hur sittplatser och bakre delen av salongen ser ut. Rack skymtar också utanför salongen. En kul detalj är basfällan har tryck från Endgame. (2023-08-04 12:03:43) Bilden är högupplöst. Klicka i bilden för att zooma.

HemmaBiotidningen nr 12 2022
HemmaBiotidningen fick syn på vår bio och frågade om vi ville vara med på ett reportage? Det tyckte vi var roligt och tackade ja! Tycker reportaget blev helt ok. Jag stod för mkt av skrivandet och så trollade tidningen till formatet så det blev trevligt och lite mindre "manual". Jag ville få fram att planering är väldigt viktigt och att försöka tänka på systemet som en helhet. Allt hänger ihop, samtidigt som ngt sannolikt är viktigast för just dig! (2022-12-30 10:13:18) Bilden är högupplöst. Klicka i bilden för att zooma.

Bild på huset innan bygget
Platsen för utbyggnationen var en stenbelagd uteplats, som var det första jag byggde efter vi byggt vårt hus. Mkt sparsamt använd och kommer nog inte saknas alltför mkt. (2022-10-01 10:05:59) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Grund klar för gjutning
Min första, helt egengjorda grund. Inklusive golvvärme, klart spännande, inte minst utplacering av fördelare som sedan visade sig hamna där den skulle. (2022-10-01 10:11:53) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Grund klar
Nu börjar det roliga! (2022-10-01 10:15:04) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Stomme på g
Jag har konstruerat hela byggnaden själv. Räknat på bärighet, dimensioner mm. (2022-10-01 14:47:25) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  SVS SB16-Ultra

Fasad
Än så länge bara ett "vanligt" bygge.. (2022-10-01 14:51:39) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  JBL Boombox Bluetooth Högtalare

Min byggkompis
Måste passa på och lyfta fram en medhjälpare. Ofta på plats och kollar in så jag sköter mig :) (2022-10-01 14:52:51) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  JBL Boombox Bluetooth Högtalare

Interiör på gång
Nu kan man se blivande innervägg mellan bio och arbetsrum. (2022-10-01 14:53:52) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  JBL Boombox Bluetooth Högtalare

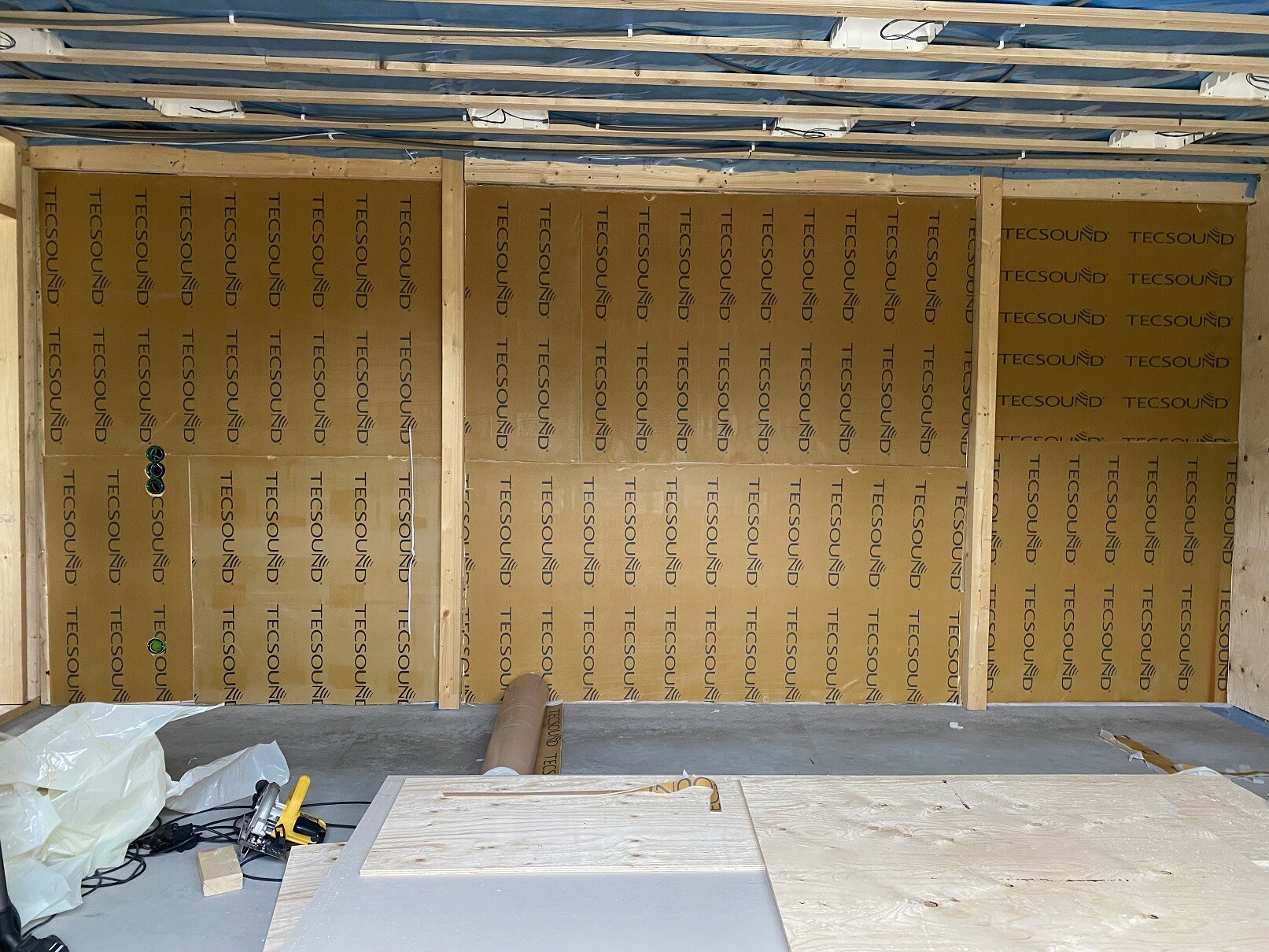

Tyngdmatta
Så här ser tyngdmattan ut som är monterad på hela väggen som vetter mot gamla byggnaden. Konstruktionen är att man först skär remsor av tyngdmattan som fästs på regelverk i gamla byggnaden. Tanken är att frikoppla hela väggen från stommen och på så vis få mindre överföring av energi/vibrationer. Sen är det också så att väggen som sådan blir tung per ytenhet och därmed får en annan naturlig frekvens som också jobbar för att få ned ljud/vibrationer i resten av byggnaden. 6 lager blir det totalt: remsor av tyngdmatta, plywood el liknande (något att fästa i), tyngdmatta över hela väggen, gips, tyngdmatta över hela väggen och så avslut med gips. Man får då en vägg som är knappt 50 mm tjock men mkt tung. (2022-10-02 12:56:23) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  JBL Boombox Bluetooth Högtalare

Installationsskikt och skivor på plats
Nu är alla lager av vanliga byggnaden klara och kabel/el draget. (2022-10-01 14:55:01) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  JBL Boombox Bluetooth Högtalare

Färdigt ute
Så kom till sist dagen då det var klart utvändigt. Otroligt skönt efter en intensiv period. Den med tränat öga kan se att färgen tog slut, men det får vara en parantes.. (2022-10-01 15:00:28) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  SVS SB16-Ultra

Baffelvägg
Äntligen lite biojobb! Baffelvägg på gång. Den blir grund, men kommer svälja LCR och del av subbar. Jag vill behålla så mkt som möjligt av rummets längd och kunna placera lyssningsposition optimalt i rummet för att undvika utsläckningar mm. (2022-10-01 15:02:06) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  SVS SB16-Ultra

Baffeln klar och tak målat
Baffel klar sånär som på håltagning för lcr. Tak målat med svart grundfärg från Alcro. Det är ett av få sätt att starta på glans noll (som blir kanske runt 1 när man bryter den). Baffeln består av 145 mm reglar och isolering följd av plywood, dubbelgips och slutligen mdf. Alla lager limmade och skruvade. (2022-10-01 15:03:46) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  SVS SB16-Ultra

Väggar målade och diffusorer på plats
Väggarna är nu spacklade och målade. På bakre och sidoväggar monteras diffusorer. Jag gillar personligen just denna variant som behandlar ljud väl och framförallt får rummet att verka mkt större än vad det är. (2022-10-01 15:06:04) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  SVS SB16-Ultra

Takdiffusorer
Fortsätter med taket. (2022-10-01 15:09:05) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  JBL Boombox Bluetooth Högtalare

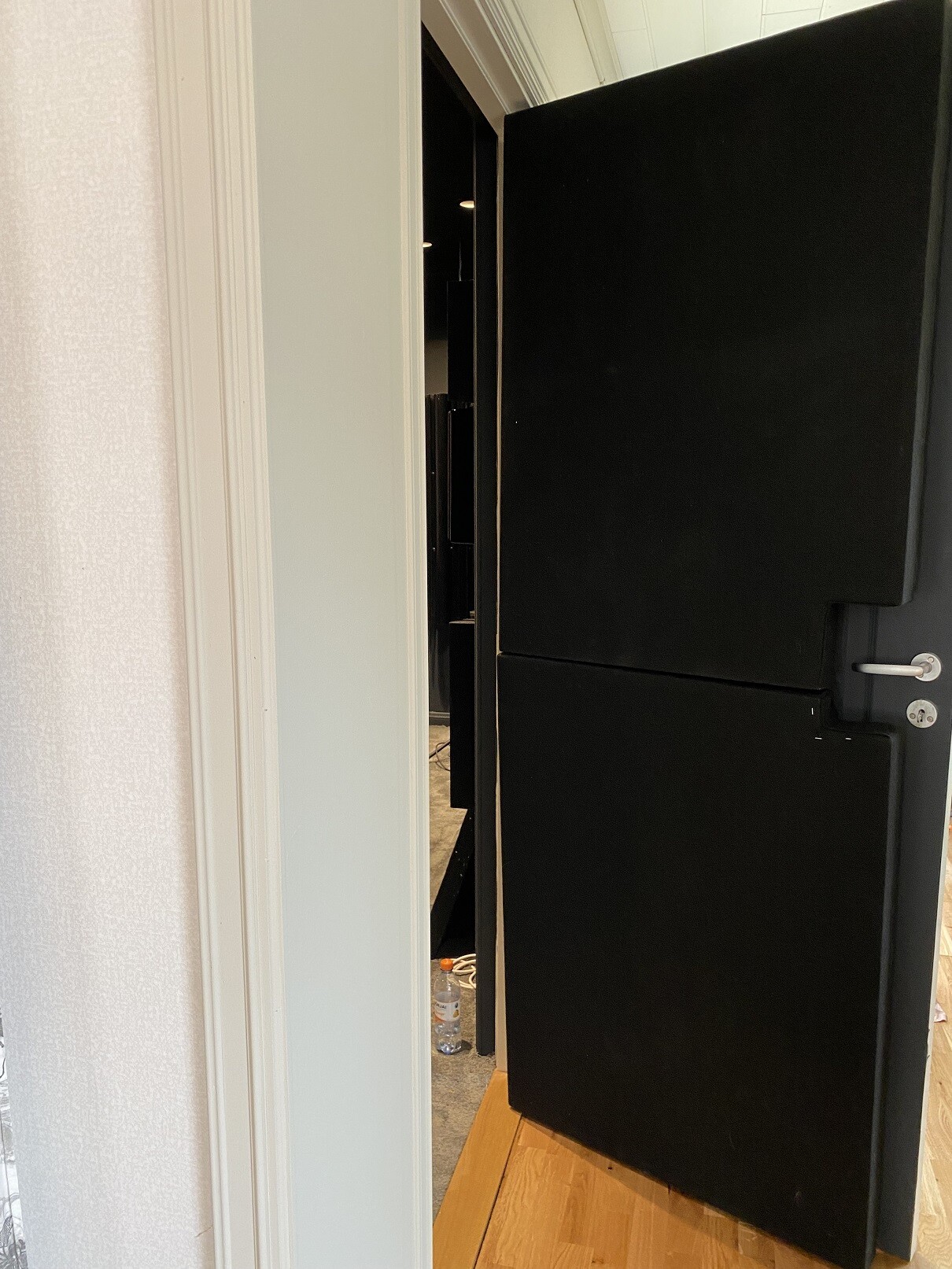

Dörren i bakre hörnet med absorbenter
Dörren bak i rummet är en massiv dörr med akustikkarm som behandlas med tjocka absorbenter. Dels för att undvika eko men också för att ta hand om lite bas. Dessa absorbenter brukar ofta sitta bakom högtalare på vägg för första reflexen och blev över från förra bion. Efter lite sågande så passade de väl här. (2022-10-01 15:09:41) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  SVS SB16-Ultra

Förrum klart sånär som på elen
Jag valde att göra klart förrummet först. Var lika bra att hålla på disciplinen så det inte stått halvklart när väl bion är igång. Blev en bra passage från befintliga huset där jag sågade upp ett hål där det tidigare varit ett fönster. Valde en fönsterdörr i andra ändan av rummet för att behålla gamla känslan att se ut. (2022-10-01 15:12:45) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  JBL Boombox Bluetooth Högtalare

Matta lagd och baffel uppsågad
Valde till sist heltäckningsmatta till bion. Var länge inne på parkett och lös matta men det fick bli matta till allt till sist. 10 mm lugg och väldigt skön att gå på. Gör en del för ljudet i rummet och håller ned klangtider. (2022-10-01 15:16:18) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  SVS SB16-Ultra

Duk och absorbent främre vägg klart
En av anledningarna till bygget av nytt rum var att få längre kastlängd och möjlighet till större duk. Utöver det ville jag också få in lcr bakom duk så de kan placeras rätt i position, främst höjdled och hamna i en baffel med alla akustiska fördelar det för med sig. Valet föll på en Screen Research classic line med väv Clearpix 4K i 2,35:1 format, 130,5" stor. Den är alltså 3,05 m bred och vi kommer sitta 3 meter ifrån för att få ca 1-1 förhållande bredd-avstånd till öga. Hela främre väggen behandlades också med en absorbent, 50 mm tjock Single Raw från akustikmiljö. (2022-10-01 15:17:55) Bilden är högupplöst. Klicka i bilden för att zooma.

Rack
Racket kommer från Middle Atlantic och heter slim 5 med fulldjup. Väldigt smidigt sätt att ha utrustning i rack, en ren dröm att montera i allt. Med kabelguider så blir det också bra ordning och iom fulldjup så kan racket monteras dikt an mot bakre vägg. Ska man säga ngt konstruktivt så är väl racket kanske inte det vackraste.. Överväger att köpa till en sida i framtiden. (2022-10-01 15:29:54) Bilden är högupplöst. Klicka i bilden för att zooma.

Passage projektor med snickarglädje
Att jobba med trä är bland det roligaste. Hade listverk över från bygget av huset som jag kunde använda här. (2023-08-13 10:22:42) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Sony VPL-VW570

Projektor monterad i förrum
Första skott! (2022-10-02 13:53:57) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Sony VPL-VW570

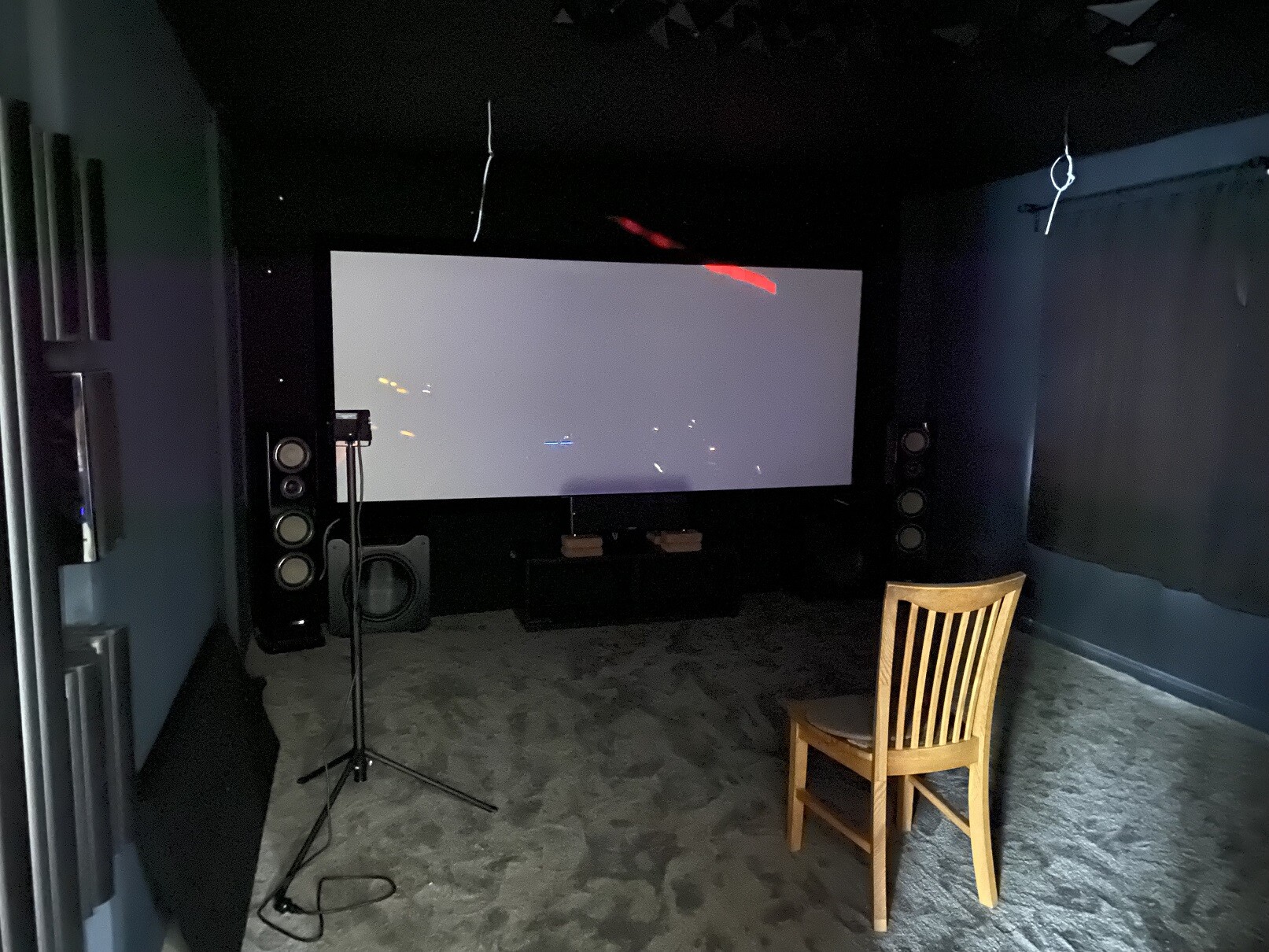

Första demo på gång!
Äntligen dags att provlyssna och titta! Har lyft in min gamla LCR bestående Canton reference 5+50K. En extremt välljudande LCR som är en klockren tiopoängare. Men , det ska sägas att det är främst i sweet spot ljudet är grymt. På övriga platser så är det inte lika strålande spridning, dvs man hör den högtalare som är närmast. Vidare så är de djupa och i mitt fall får de inte plats i en baffel för att kunna placera soffa på rätt avstånd från bild och med tanke på rummets akustik. Så det blir en ny LCR som är på gång! Återstår att se om golvhögtalarna får vara kvar för ren musiklyssning. Dock så ser jag film till 99 % så risken är att de blir stående. (2022-10-02 13:30:51) Bilden är högupplöst. Klicka i bilden för att zooma.

Absorbenter för första reflexen på gång samt spottar monterade!
Nu är det dags för absorbenter för första reflexen och montering av spotlights. Jag saknar två absorbenter och en uppsättning takbyglar men några är på plats iaf. Ett stort lyft är att vi nu monterat 16 st spotlights, på två grupper. En grupp för 6 st framme vid duken och en grupp är formad som en cirkel runt sittgruppen. Blev riktigt läckert och smidigt att styra med controller. Gamla LCR på plats tillfälligt. (2022-10-02 13:35:18) Bilden är högupplöst. Klicka i bilden för att zooma.

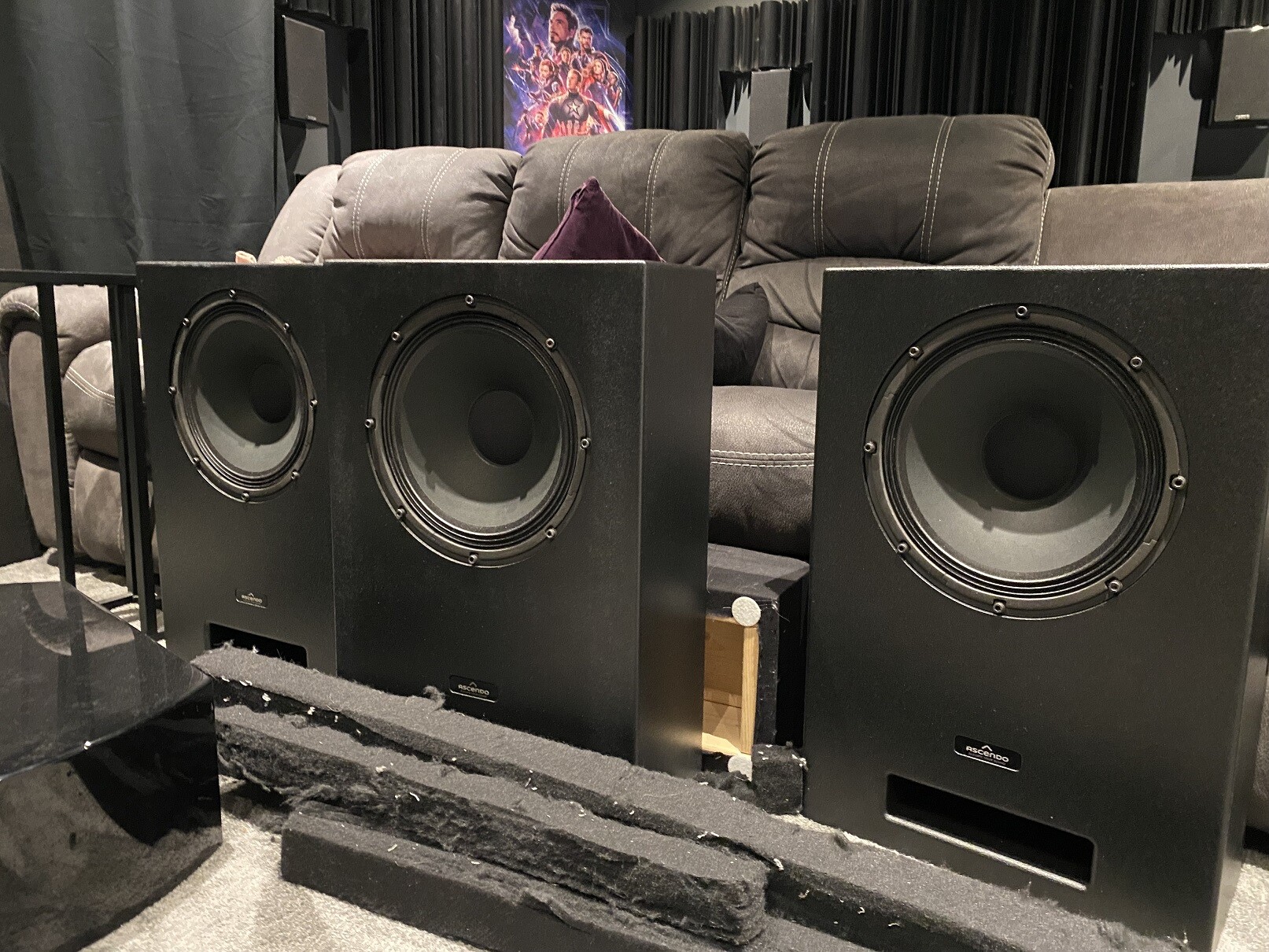

Ny LCR innan montering i baffelvägg
En bild på LCR innan de monterades i baffelväggen. Här ser man också hur litet de bygger i djup, endast 20 cm. (2022-12-21 09:01:02) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Ascendo CCRM12-P

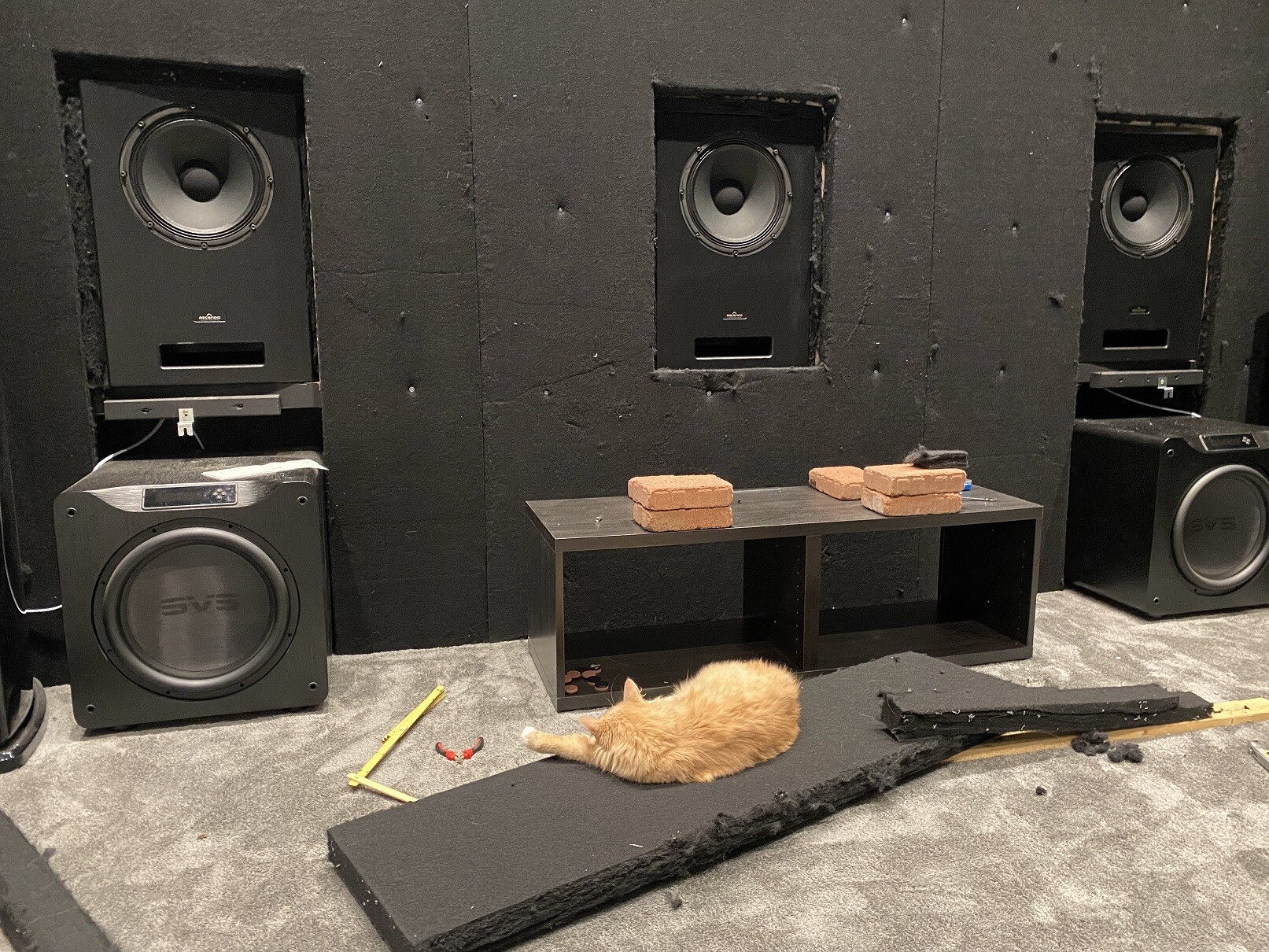

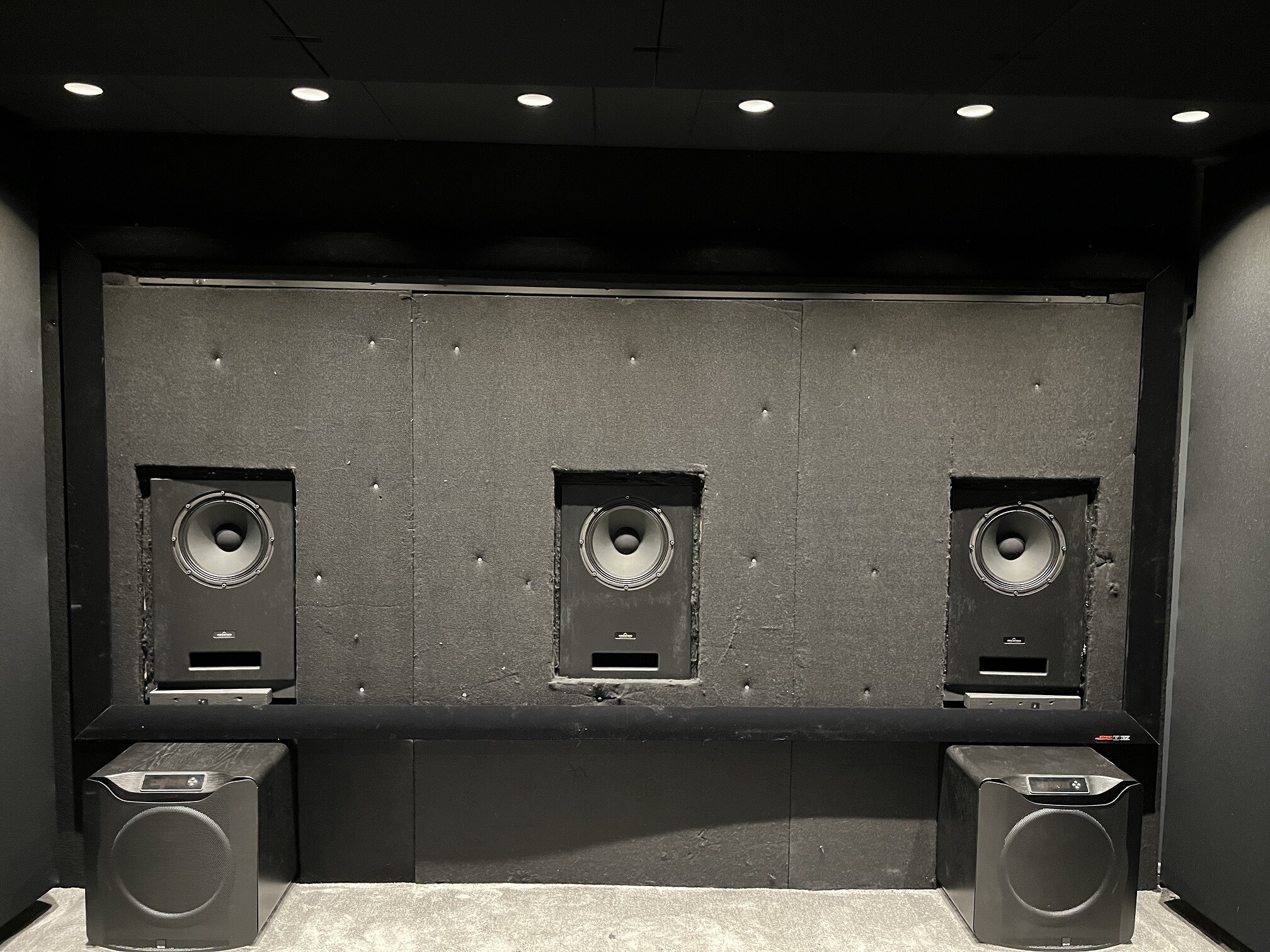

Ny LCR på plats!
Så kom de till sist! NY LCR för montering i baffel bakom duk. Jag gick på Ascendo CCRM12-P. Det är koaxialhögtalare med en kompressionsdiskant och 12" element för lägre registret. Det är väldigt potenta högtalare (klarar 123 db kontinuerligt, 126 peak) och med hög känslighet (99 db) som lät riktigt bra på hembiomässan detta år. Jag valde mellan Procella P610 och dessa. Procella hade kanske varit ett mer säkert kort som garanterat låter bra, men jag tyckte Ascendo var ngt mer högupplösta och chansade på dessa. Återstår att spela in och kalibrera.

Självklart var min byggkompis på plats och inspekterade arbetet :) (2022-10-02 13:39:18) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  SVS SB16-Ultra,  Ascendo CCRM12-P

Akustik front klar
Så kom takbyglar och de sista absorbenterna! Nu också med LCR bakom duk. (2022-10-02 13:47:35) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  SVS SB16-Ultra

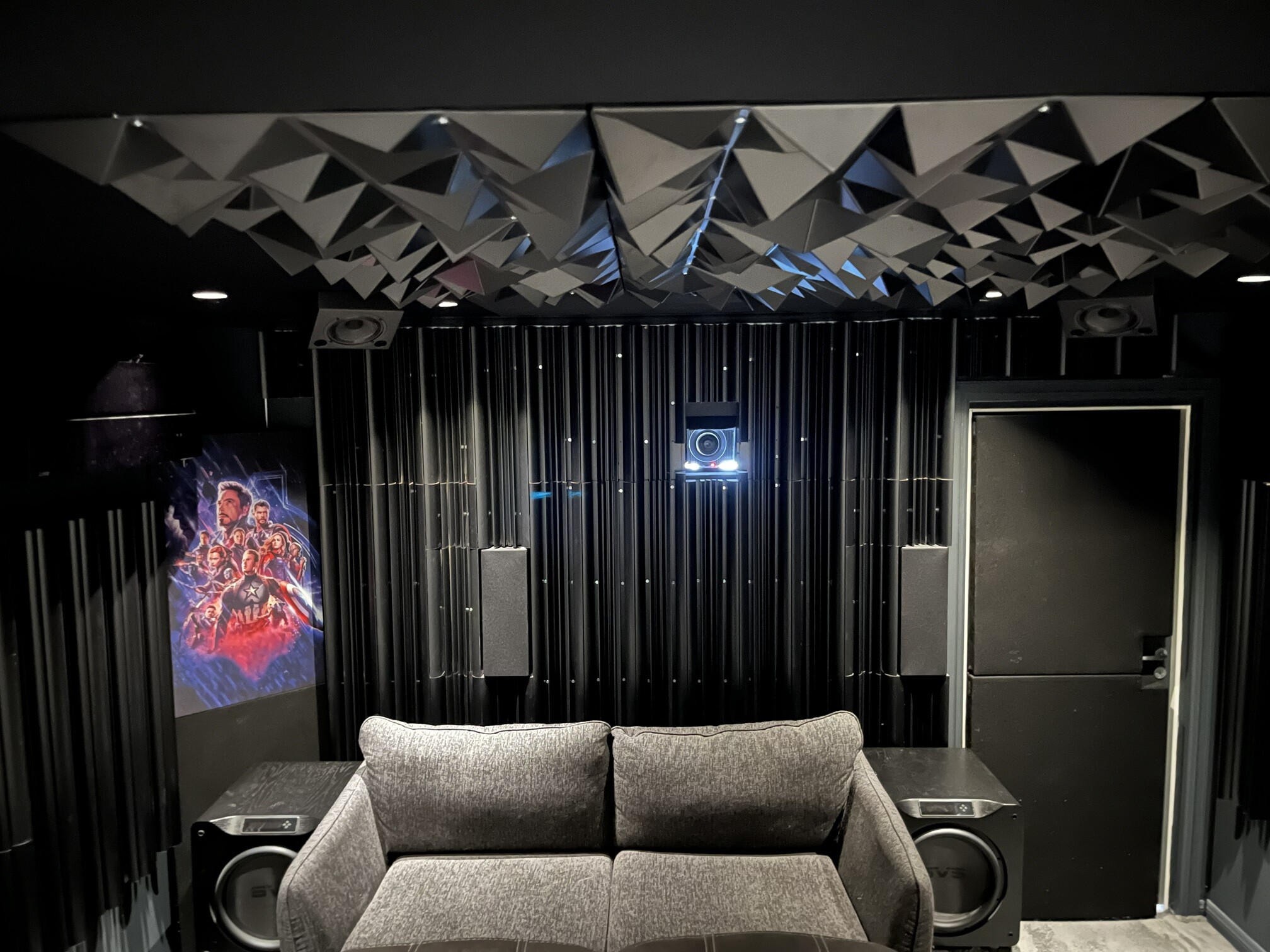

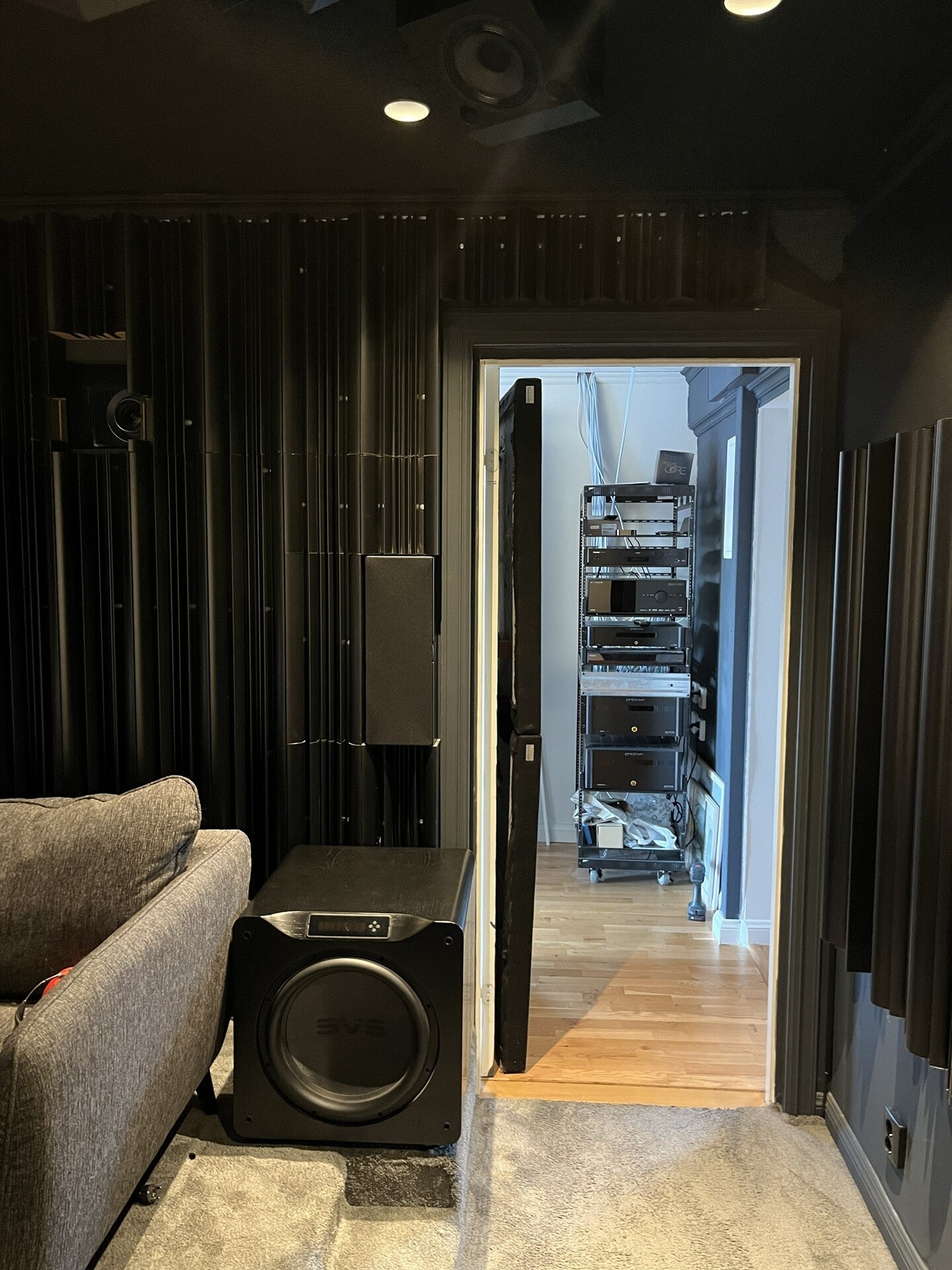

Bakre del av bion
En bild på bakre delen av rummet. Nu med basfällor på plats och alla högtalare. Projektor flushmonterad på utsidan. Soffa på plats. Väntar på atmoshögtalare från Ascendo. Kommer bli nya modellen 6 Wedge 30. Hoppas på att få till en riktigt fin bubbla med dem och med lite labbande med ARC i Anthem.

Uttagen för surroundhögtalarna är tilltagna för att kunna inhysera Ascendo i framtiden, därför ser det lite mindre snyggt ut med de små Canton. (2022-10-02 13:48:56) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Canton Vento 816,  Sony VPL-VW570,  Canton Vento 816.2

Racköron till slutstegen
En god vän fick över racköron från sin bio och låter mig prova dem! Så helgen är räddad med lite installation i racket! (2022-10-06 17:25:05) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Emotiva BasX A-700,  Emotiva XPA-5 Gen3

Nya atmoshögtalare
Så till sist så kom de! Jag hade först tänkt ha en modell som hette CCM6P som atmos. Men Jakob på Cinemasolutions visade då en tidig ritning på en ny modell som skulle komma under sommaren. Efter att ha sett dem så var det omöjligt att inte satsa på dem istället. De heter The 6 passive Wedge 30 och är i princip en CCM6P, eller The 6 passive som de heter numera, fast med vinklad baffel i 30 grader. Ingår även ett smart fäste som gör att man kan vinkla högtalaren lite som man vill. Elementet är ett 6,5" koaxialelement med 25 mm soft dome diskant. 93 db i känslighet och kapabla upp till 113 db kontinuerligt, eller 117 i peak. Bra med headroom mao. (2022-10-08 10:47:40) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Ascendo The 6 Passive Wedge 30

Atmos front
Height 1 monterad. Blev ca 48° mot MLP. Har flyttat fram MLP lite mer än jag trodde, så får ha högtalarna lite närmare än 45°. Rek intervall är 30-55°, men helst så nära 45 som möjligt. Drog in dem lite mer mot MLP i bredd än linjen för LR. (2022-10-08 11:02:28) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Ascendo The 6 Passive Wedge 30

Atmos rear
Height 2 på plats bak i salongen. Blev en sen fredagkväll, bra att belysning i bion är tilltagen. Vinkel mot MLP blev nära 45°. (2022-10-08 11:04:52) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Ascendo The 6 Passive Wedge 30

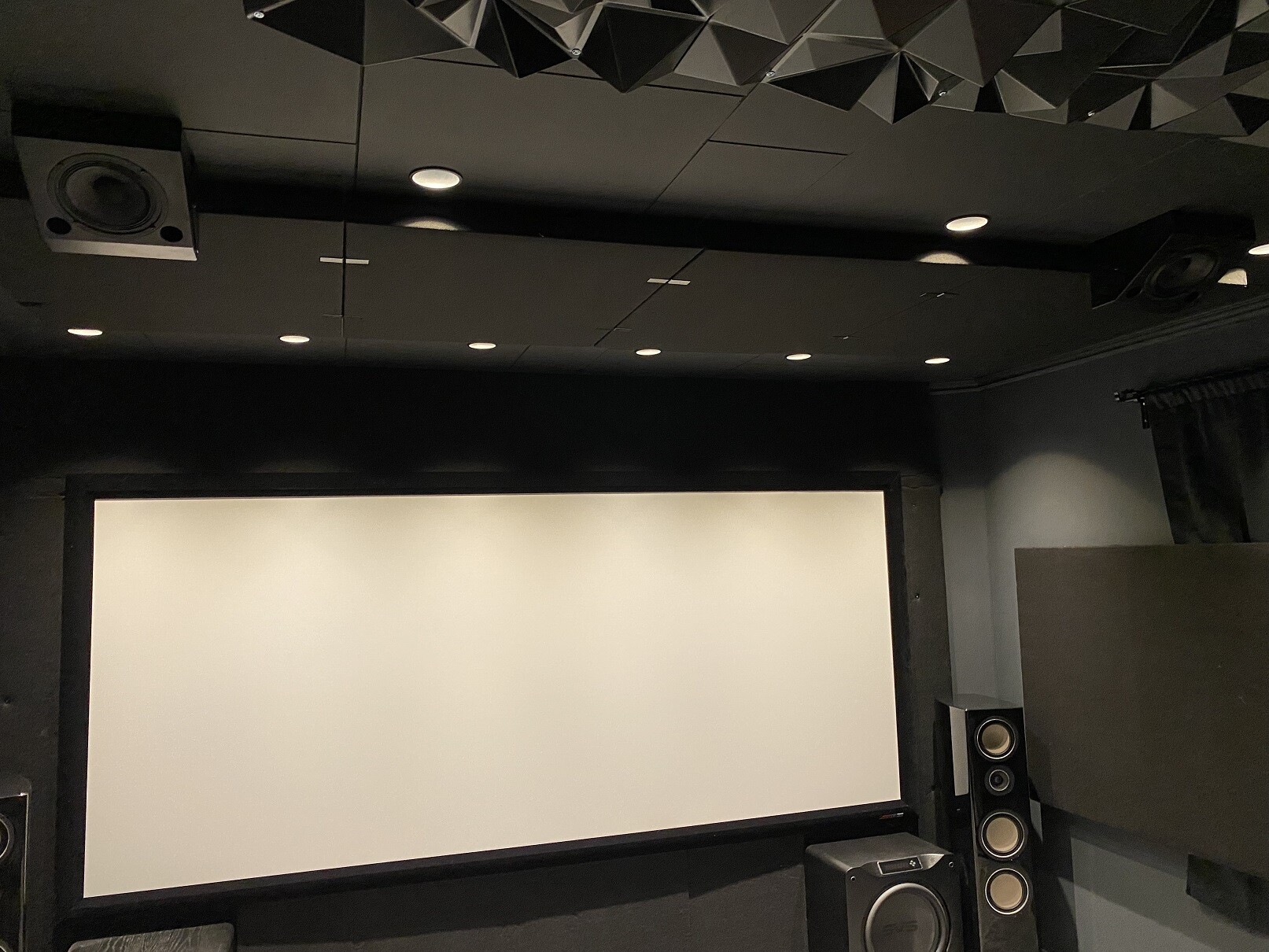

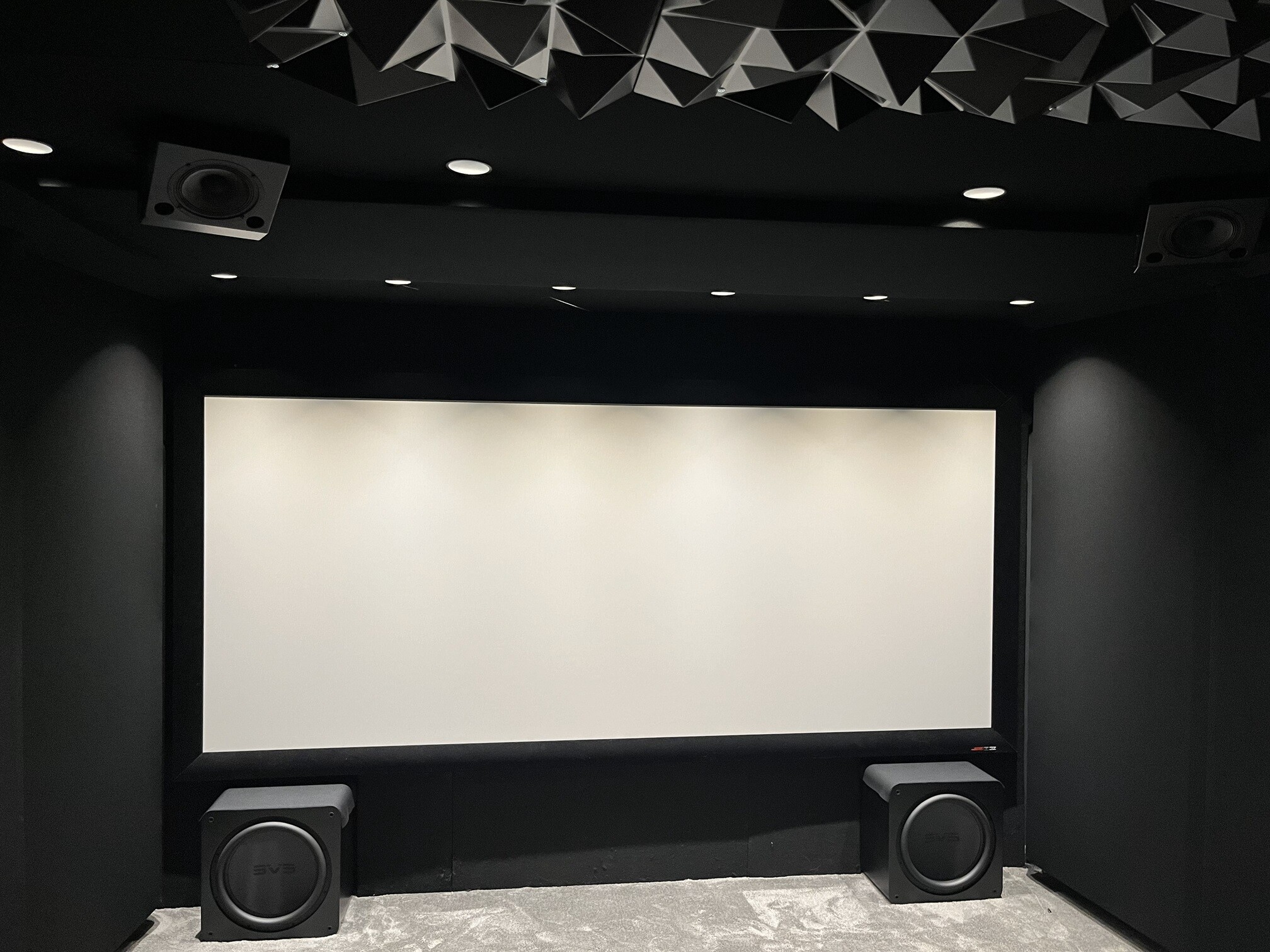

Front bio med atmos
Äntligen är alla högtalare på plats! Kan verkligen säga att nu föll pusselbitarna med ljudet rätt! Vilken bubbla, dynamik så man blir skraj emellanåt och mängder med detaljer. Det är liksom inte bara det att atmos fick en kapacitet och upplösning jag inte varit nära av, hela ljudbilden kom till liv. Suget efter Ascendo som surround blev inte mindre nu.. Sen upplever jag en viss skillnad i översta register mellan LCR och atmos. De har olika typ av diskant (kompression i LCR mot vanlig soft dome i atmos) som kanske kan spela in. (2022-10-08 11:06:47) Bilden är högupplöst. Klicka i bilden för att zooma.

Racköron till steg monterade
Mkt riktigt blev det ett lyft med racköron till stegen istället för hyllor. Så de blir kvar hos mig och hyllorna får användas till annat. Inte så dumt till ex fjärrkontroller eller ngn film som man vill ha när till hands.

Nu vill jag bara ha fler slutsteg :) (2022-10-10 15:05:00) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Emotiva BasX A-700,  Emotiva XPA-5 Gen3

Luftvärmepump installerad i bion
En viktig detalj i en bio är klimat. God ventilation, värme och kyla är alla element som påverkar upplevelsen avsevärt och gör föreställningar mer njutbara i alla lägen, året runt.

Jag valde att satsa på en Mitsubishi LN25 Hero för att främst kunna kyla sommartid. Jag har suttit många ggr i 30°C och svettats i gamla bion, det är det slut med nu! Anledningen till valet av fabrikat och modell är att jag har mkt goda erfarenheter av Mitsubishis luftvärmepumpar. De är driftsäkra, har hög prestanda, är tystast på marknaden och så finns de med svart innerdel. De går också att styra via wifi och kan programmeras. Om nödvändigt så kan den också stötta med värme. Bion har vattenburen golvvärme som värms upp med annan källa, så det ska inte vara nödvändigt, men möjligheten finns iaf. (2022-10-18 16:04:29) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Canton Vento 816.2

Förrum och kontor
Nu är förrummet och kontoret helt färdigt! Fick vänta ett bra tag på skrivbordet men nu är allt på plats. Riktigt skönt med en bra plats för hemkontor med dubbla eller trippla skärmar, dockningsstation och höj/sänkbart bord. Även filmsamlingen har kommit på plats.

Fick synpunkter på akustiken i rummet och åtgärdade det med en överbliven absorbent från gamla bion som syns till vänster i bild. Gjorde stor skillnad och ekon försvann. (2022-11-06 14:52:18) Bilden är högupplöst. Klicka i bilden för att zooma.

Mer diffusorer

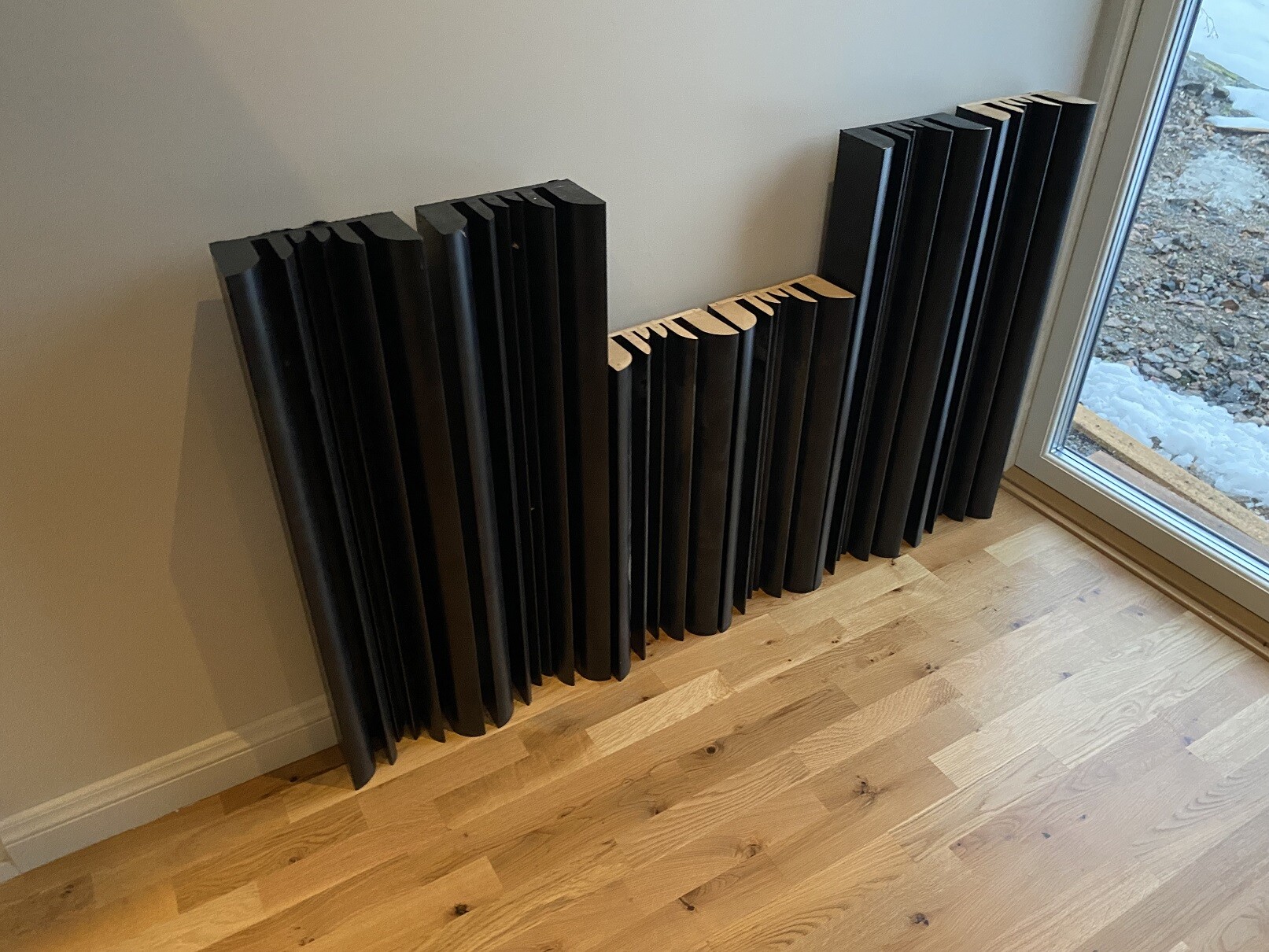

En kompis fick över lite diffusorer av samma modell som jag har. Tänkte prova att skarva mina befintliga bak i rummet runt projektorns ljusinsläpp som en form av inramning. Blir det bra så kanske jag fortsätter för att få fullhöjd för hela bakre väggen. (2022-11-30 16:16:48) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Sony VPL-VW570

Skarvad AD40 runt insläpp för projektorn
Det blev inte så tokigt med att skarva AD40 för att rama in insläppet av bild för projektorn. Kommer fortsätta med att få fullhöjd på hela bakre väggen vid en framtida uppdatering av rummet. Måste bara köpa eller komma över mer AD40 först. (2022-12-07 13:44:49) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Ascendo The 6 Passive Wedge 30

Uppgradering av slutsteg till LCR
Äntligen slog jag till på ett Emotiva XPA DR3! Har länge spanat och funderat men nu var det dags. Har beställt racköron men det är oklart när de kommer så denna får stå på hylla tills vidare.

Ljudmässigt så var det ett tydligt steg uppåt! Kanske lite större skillnad än jag trodde. DR3 håller isär detaljer bättre, har en större klarhet i ljudet, bättre dynamik och kraft så klart. Vidare så upplever jag att anläggningen som helhet tog ett steg uppåt, också där oväntat mkt.

Tidigare drevs LCR och surround av ett XPA-5 gen3 och surround back samt atmos av ett A700. Nu får XPA-5 ta alla surroundhögtalare och A700 endast atmos. Därmed blev båda stegen avlastade och jag får hela baslagret drivet av XPA. Jag tycker alla kanaler fick ett lyft och bubblan blev så mkt bättre. Så nöjd med denna uppgradering! (2022-12-09 15:32:19) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Emotiva XPA-DR3

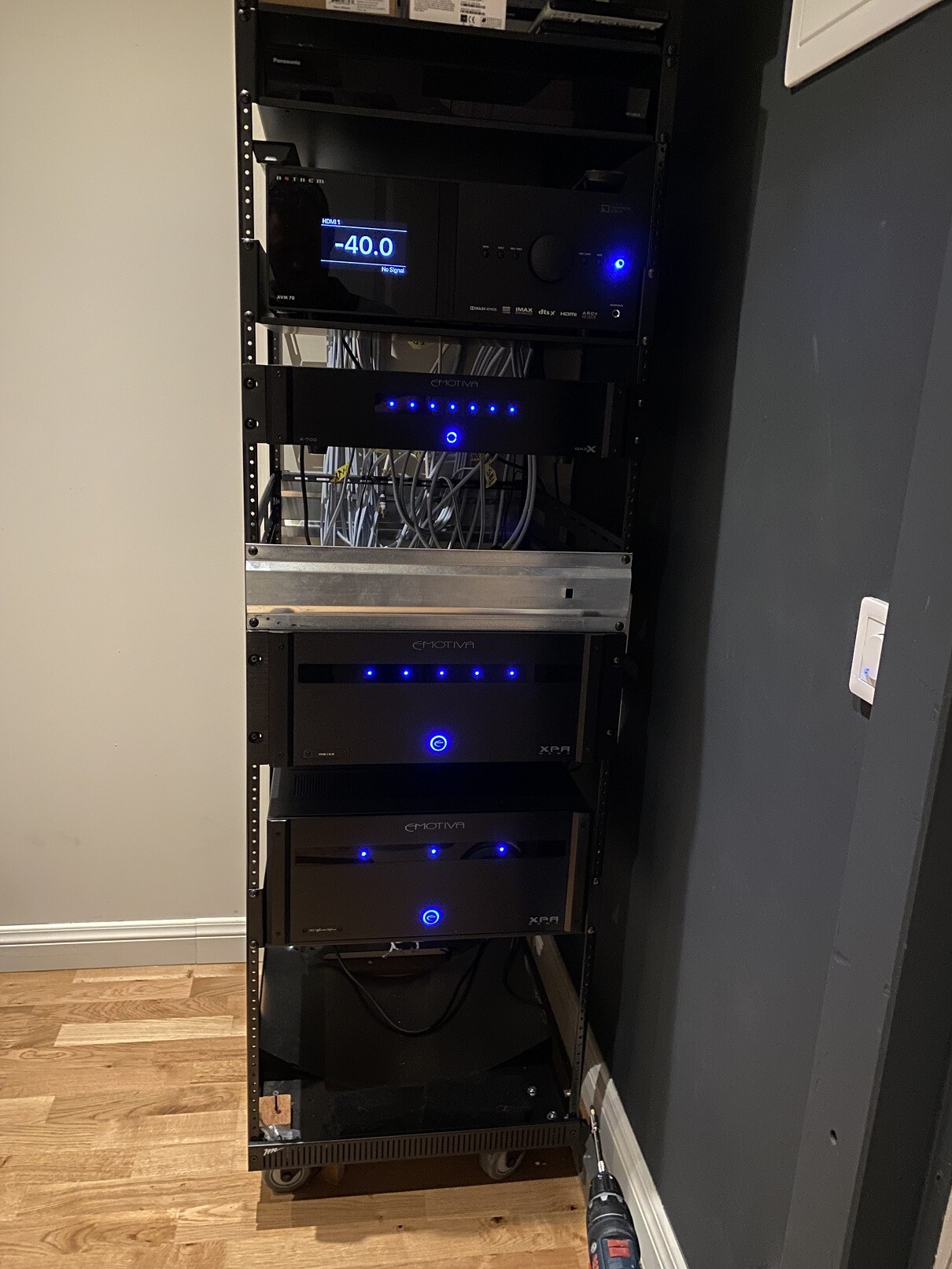

Rack med DR3
Nu har DR3 fått ansluta i racket! Har också köpt och kopplat in en Appletv 4K av senaste generation (ligger dock i kartong i denna bild). Skönt att kunna streama och kika på lite vanlig tv i salongen. (2022-12-11 11:37:32) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Emotiva XPA-DR3

ARC kalibrering

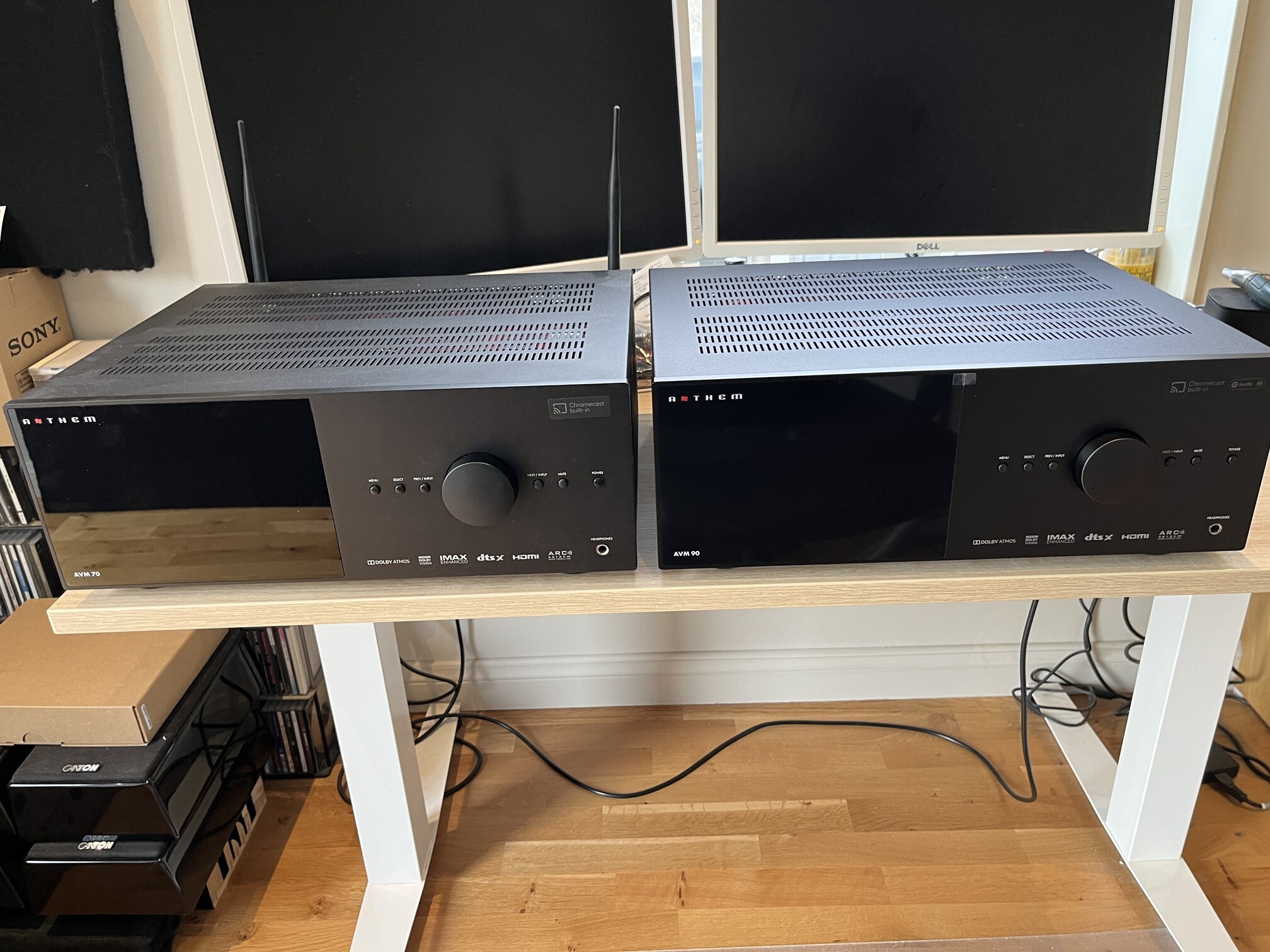

Äntligen dags att kalibrera! Jag har Anthem AVM70 som har sitt kalibrersystem ARC genesis. Tyvärr fungerade inte systemet initialt och det krävdes omfattande felsökning innan det uppdagades att jag hade en trasig mikrofon (syns i bild). Med ny mikrofon kunde kalibrering till sist genomföras. Jag gjorde mätningen i fem positioner som tillsammans skapade en kub på knappt en m3. Sen lät jag ARC föreslå en lösning som jag sedan tweakade efter min egen preferens. Intressant nog så hade jag lyckats sätta rätt nivåer på surround (LCR som referens) men inte riktigt på atmos som ARC ville höja med ett par db. Att basen skulle bli mkt lägre var väntat. Jag gillar att köra bas "hot". Sammanfattat valde jag att acceptera ARC förslag för nivåer till allt utom basarna som höjdes med 6 db. Delningsfrekvenser accepterade jag förutom LCR som sänktes från 80 till 70 Hz. Ser tydligt i mätning att det finns kapacitet i LCR och jag vill utnyttja dem lite mer. Vidare så vill ARC korrigera upp till 5 kHz för att spara på beräkningskapacitet och dess filter, detta är jag OK med för alla kanaler utom LCR som faller av en del i dess karaktär (mer än jag väntat mig) men också pga AT-duken. Där kom jag fram till att korrigering gör nytta ungefär till 12 kHz, sedan bottnar den och tar kapacitet i onödan. Slutligen gjorde ARC infasning av subbarna mot LCR.

Resultat är ett överlag mer detaljerat ljud där bubblan sitter ihop bättre och ljudet i alla kanaler liknar varandra mer. Den största skillnaden är dock basen som torkade upp och integrerar mkt bättre med övriga högtalare. Skulle säga att ARC är lättjobbat och gör en tydlig skillnad till det bättre. Sen finns begränsningar i hur man kan forma target curve och även hur mkt eq som det går att lägga till för ex högre frekvenser. (2023-01-29 11:57:00) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Canton Vento 816,  Anthem AVM 70

Ny lampa till projektorn
Det var hög tid att kosta på min Sony VW570 en ny lampa. Befintlig har gått 2500 timmar och sett sina bästa dagar. Jag vet att lampor tappar ljus med tiden och det kan handla om stor skillnad mot ny redan vid 1000 timmar. Så anade att detta kunde bli ett lyft, men jag är ändå överraskad. Skillnaden är stor. Som att få en ny projektor, dvs en helt annan upplevelse. Kunde skippa höga lampläget med HDR och ändå få till en bra bild efter tonmappning. Det blir ett helt annat tryck i bilden och även färger kommer fram på ett tydligare sätt.

Jag satsade på en originallampa. Det var kostsamt, men samtidigt tycker jag en så fin projektor förtjänar en sådan lampa. Jag kan varmt rekommendera er som låtit er lampa gå ett bra tag att byta ut den. Jag kommer aldrig mer köra så pass länge med en lampa som jag gjorde denna gång. (2023-02-18 11:08:56) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Sony VPL-VW570

Toe in Atmos front
Jag valde från början att ha atmos vinkelrät monterat längs med rummets sidor. Det har fungerat bra för fronten men mindre bra i bakre delen av salongen. Detta har skavt ett tag och jag har mer och mer insett att det finns fördelar att vinkla atmos mot MLP, både bak och fram. Så nu tog jag jobbet att vinkla dem, vilket är lite mer komplicerat än man kan tro då fästena är två per högtalare som dessutom ska sitta med expander i taket. Men väl gjort så var det värt det. Positionering, detaljer och bett i ljudet blev bättre. (2023-05-10 09:22:26) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Ascendo The 6 Passive Wedge 30

Toe in Atmos rear
Nu invinklade mot MLP. Vinklarna är snarlika fram och bak, även om det inte ser så ut av bilderna som är tagna i lite olika vinklar och lurar ögat. (2023-05-10 09:31:54) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Ascendo The 6 Passive Wedge 30

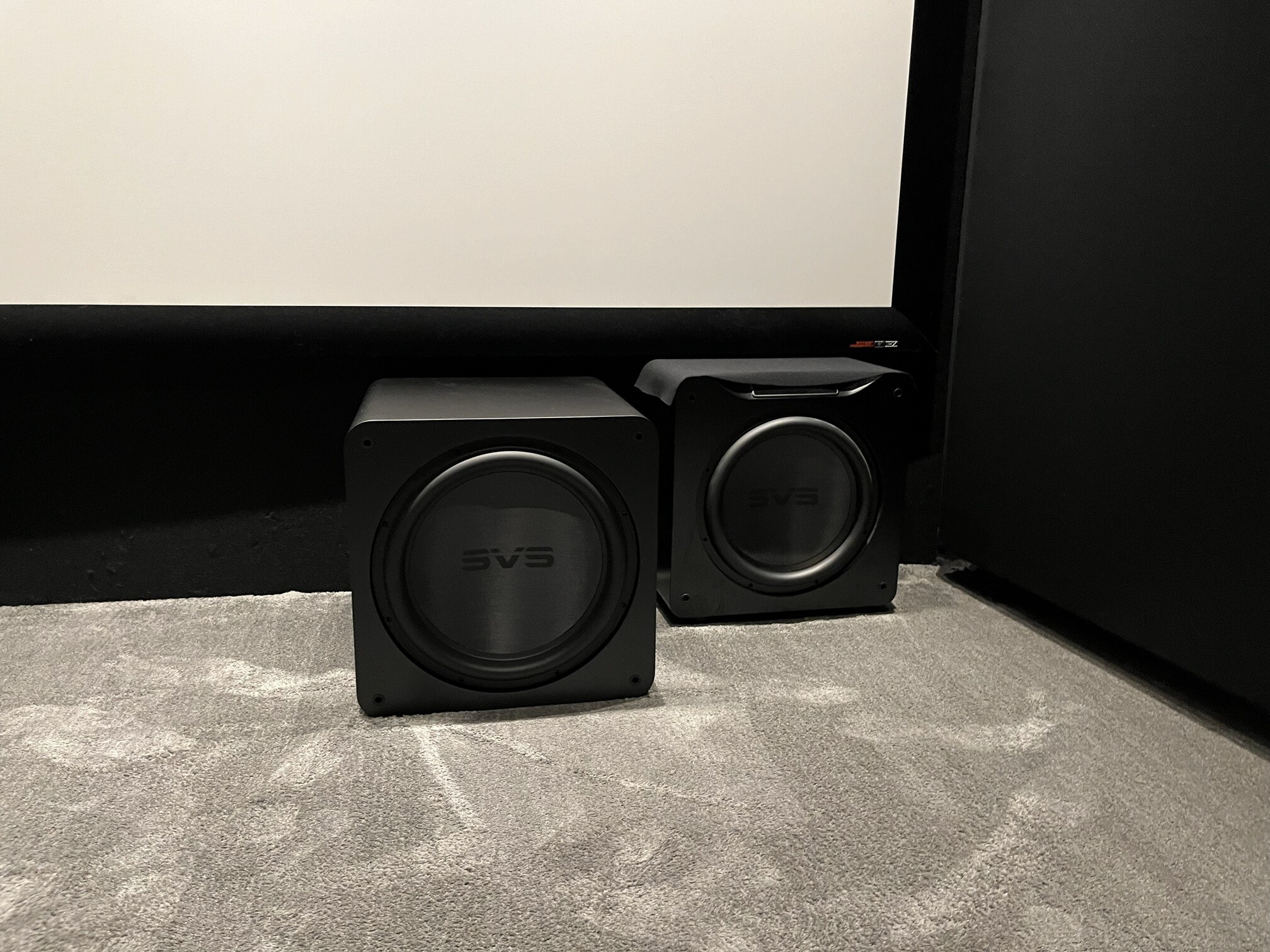

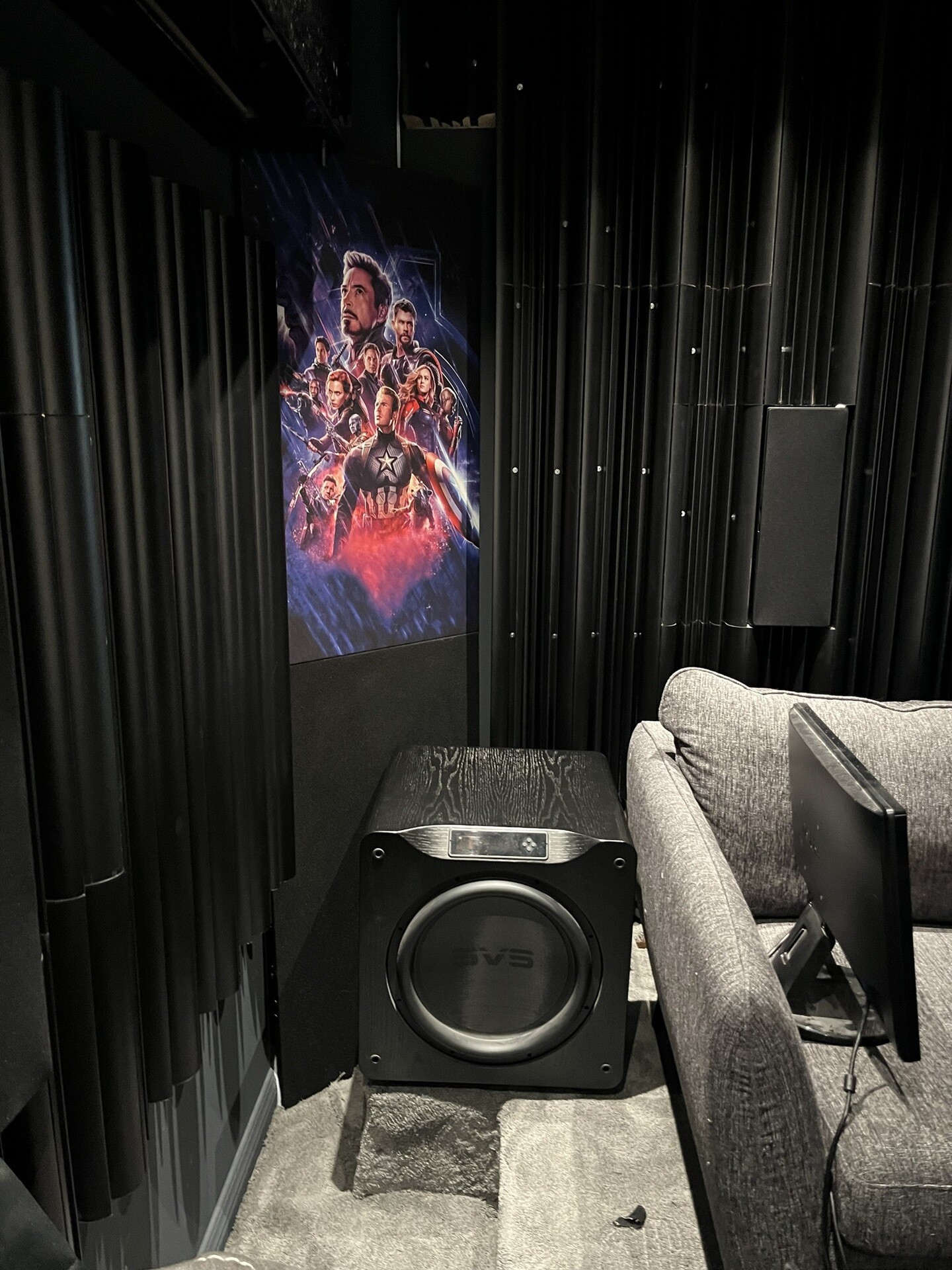

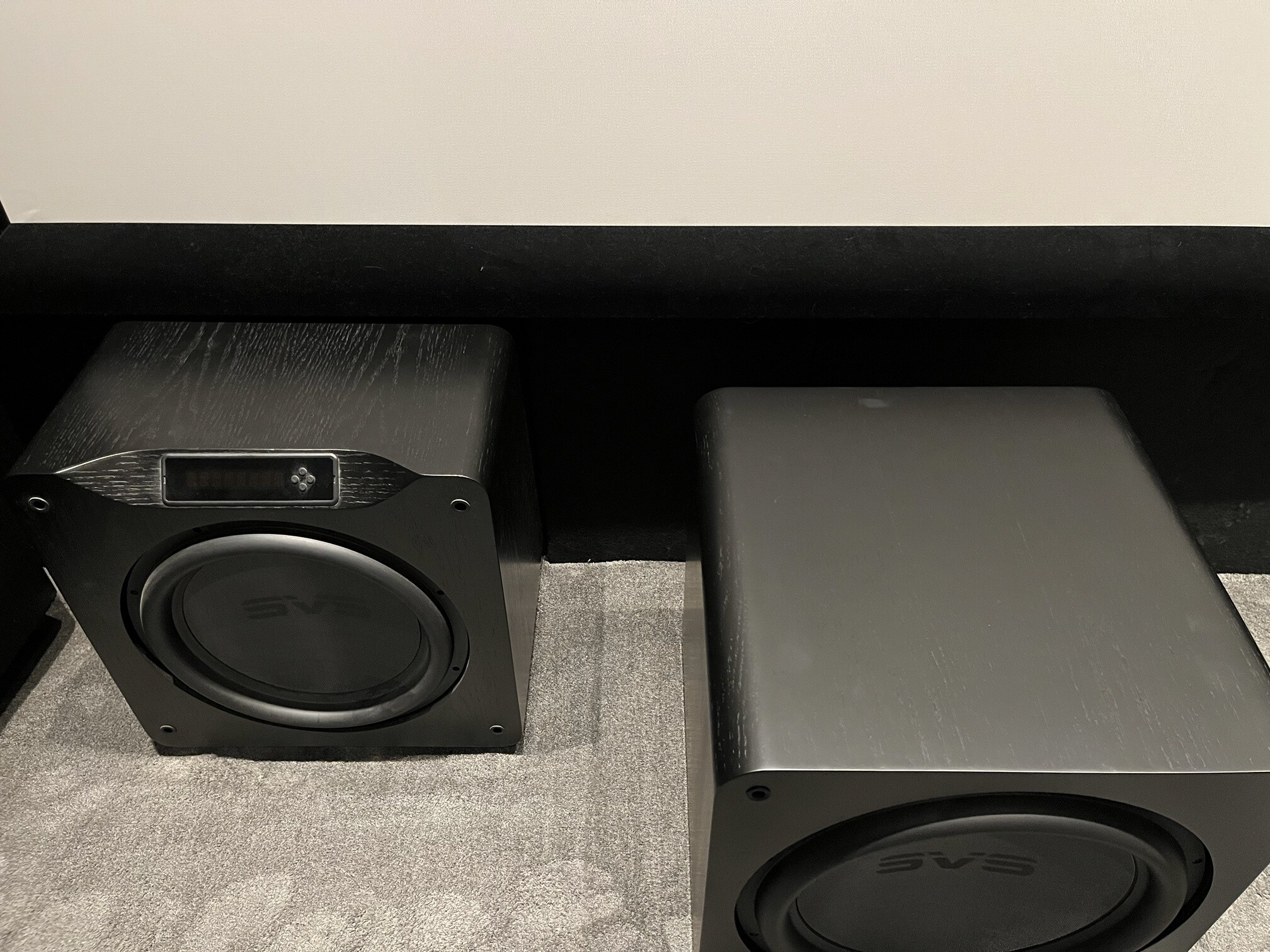

SVS SB16 Ultra
En bild på anläggningens subwoofers front. Vi har dubbla SVS SB16 Ultra. Vill lyfta fram dessa som en av de bästa basar jag hört. Prisvärdheten är mkt hög.

På typiskt SVS maner så levererar de mängder av djupbas och kraft. Men det som skiljer dessa från tidigare generationer är dess finess. De har väldigt bra attack och start/stopp prestanda. Spelar nyanserat, tight och mkt kraftfullt. Utöver djupbas så har de också riktigt bra prestanda uppåt i registret och är enkla att integrera med LCR. Rekommenderas varmt! (2023-08-13 10:15:47) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  SVS SB16-Ultra

Dags att sluta bubblan!
Ny surround, sida och bakre från Ascendo. Ny modell som heter the 6 passive narrow. Sistnämnda för att den är slank och i mitt fall passar väldigt bra med diffusorer från SMT. Jag vill ha samma typ av högtalare för alla positioner och får efter denna förändring just det. Montering nästa! (2023-06-30 19:02:04) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Ascendo The 6 Passive Narrow

Ny vs befintlig surround
En bild innan montering med nakna högtalare. Lika men ändå så olika! Portat vs slutet, 2-väg koaxial mot 2-väg traditionell (båda med soft dome och mkt lika dimensioner på element) och mattsvart mot blanksvart.

Djup och bredd är också mkt lika medan höjden adderar 20 cm till för Ascendo och därmed nästan dubblar lådvolymen. Tekniska data skiljer sig främst för känsligheten och effekttålighet. Ascendo har 93 db vs 86 för Canton. Detta ger helt andra förutsättningar att hänga med LCR dynamiskt samt för voice och klangmatchning i systemet. Element i surround är nu också identiskt med det som sitter i Atmos (Ascendo Wedge). (2023-07-01 08:58:50) Bilden är högupplöst. Klicka i bilden för att zooma.

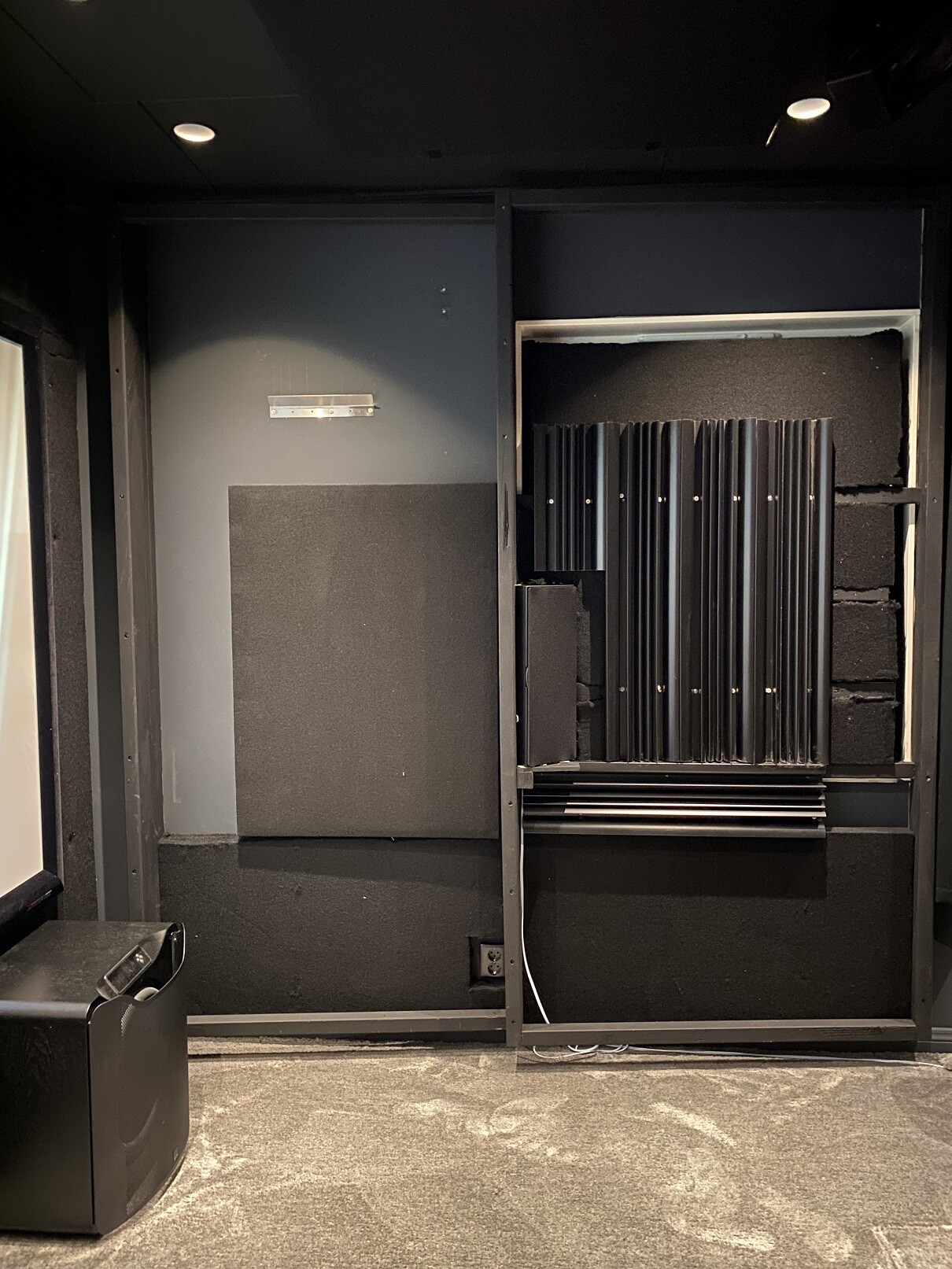

Surround vänster med ny akustik
Vänster surround klar! Högtalaren är monterad med 16 mm toe in framåt mot MLP. Högtalarna sitter monterade 104° off axis mot MLP och med toe in hamnar de mer direkt mot öra. Tidigare var akustiskt centrum på 135 cm höjd och diskant satt på 140 cm. MLP öra är vid 107 cm för mig. Detta har fungerat men kanabaliserar på tredimensionalitet. Då narrow har centrerat koaxialelement så skulle jag utan åtgärd sänka akustiskt centrum till 125 cm, dvs 10 cm ned och 15 ned för diskant. Jag valde dock att sänka 10 cm till. Så nu är centrum på 115 cm, allt för att få bättre förutsättningar för objektbaserade ljudformat.

Jag passade även på att komplettera med SMT AD40 för att bygga igen de gamla hålen som var kring Canton. Narrows dimensioner är som gjorda för inbyggnad med SMT:s diffusorer. Djup skiljer 1 (!) mm! Jag kompletterade även med två paneler AD20 framför surroundhögtalaren. Dessa bygger endast 50 mm och passar bra på denna plats där vi går förbi soffan. (2023-07-02 08:48:39) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Ascendo The 6 Passive Narrow

Surround höger med ny akustik
Höger sida. Samma placering, toe in och komplettering av AD40. Även här har det tillkommit diffusorer framför surroundhögtalaren. Den är dold av mörkläggningsgardinen på denna bild. (2023-07-02 09:00:03) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Ascendo The 6 Passive Narrow

Bakre surround med diffusorer på fullhöjd
Även bakre surround sänks och byggs in totalt med fler AD40 paneler. Höjden var tidigare 140/145 akustiskt centrum/diskant och hamnar nu på 130 cm. Att jag inte sänker mer beror på planer för en andra rad och att inte täcka för högtalarna, så en viss kompromiss men ett steg åt rätt håll placeringsmässigt. Ingen toe in för högtalarna.

Alla "hål" byggs igen och jag utökar diffusorerna till fullhöjd. Hela väggen är så gott som i våg och skulle kunna kläs i akustiskt tyg. Gör dock inte det nu då jag uppskattar AD40 utseende. Sammantaget fick rummet ett mer färdigt utseende och med frontskydd på högtalarna försvinner de nästan i väggen. (2023-07-02 09:10:59) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Ascendo The 6 Passive Narrow

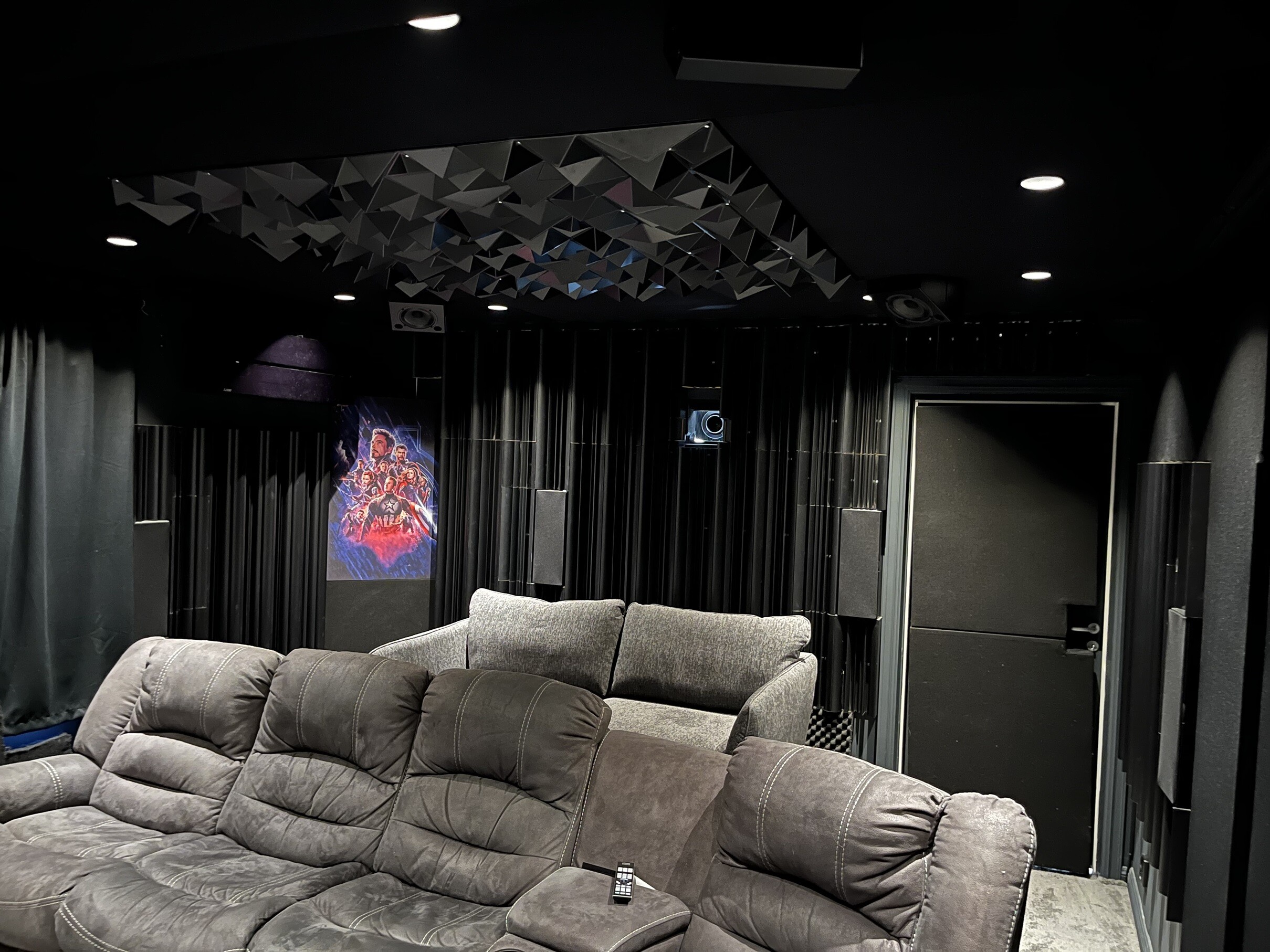

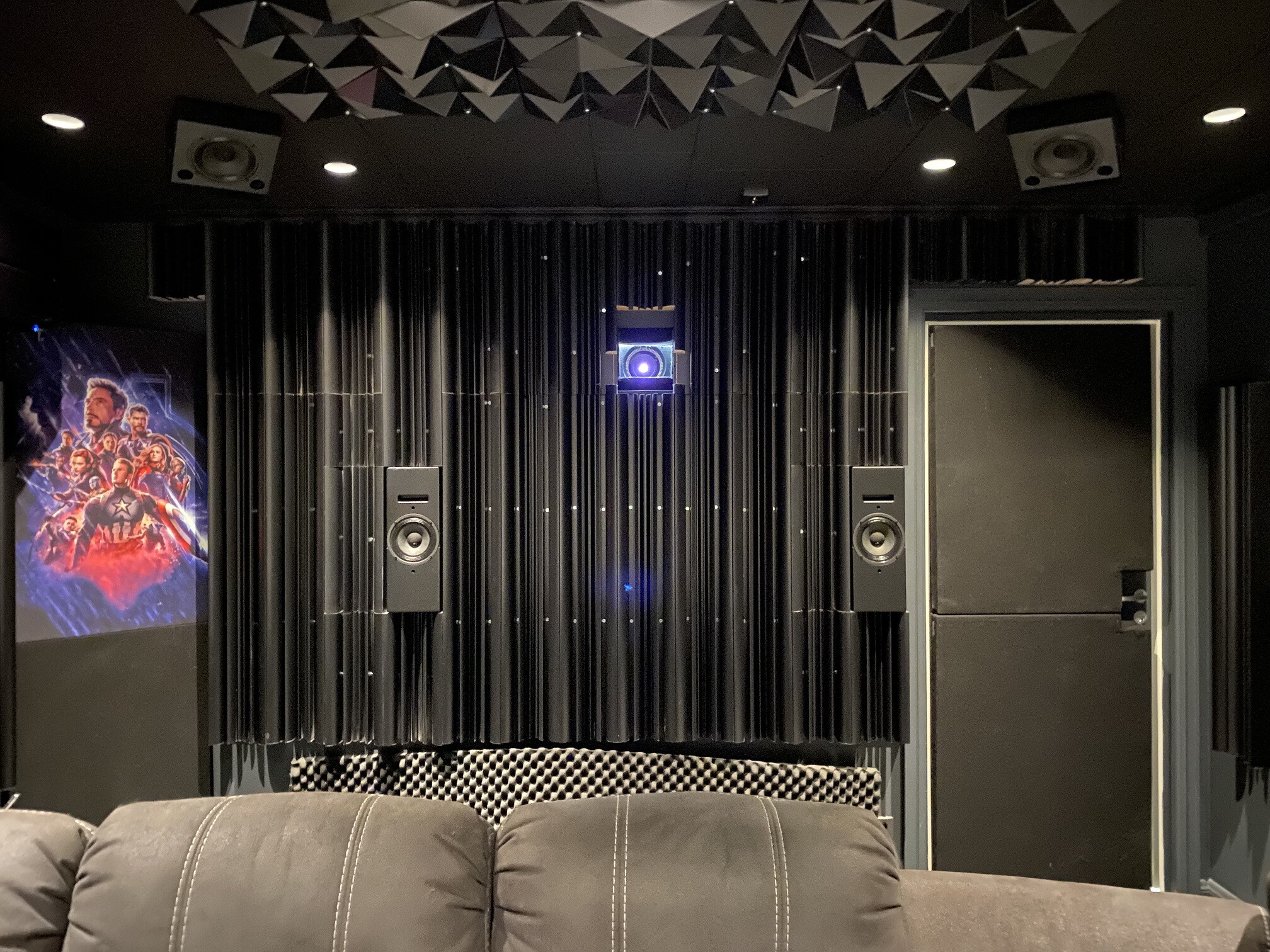

Bakre del av salongen med ny surround och fullhöjd akustik
En bild av slutresultatet. Här kan man även se akustik framför surround till vänster i bild.

Nu känns bakre delen av salongen mer klar!

Har kört igenom de vanliga demoklippen efter en snabb justering av nivåer och det är tydlig skillnad i ljud. Det som märks direkt är att bubblan sitter, det är mer sömlöst, ljud bara finns där överallt utan att man kan peka ut var högtalarna sitter. Karaktären mellan alla högtalarna stämmer också mkt bra. Det är samma typ av element i atmos och surround vilket borgar för detta. Sen finns mkt mer dynamik och kapacitet plus även detaljer. På något vis upplevs det som att högtalarna samarbetar. Kan varmt rekommendera att använda samma typ av högtalare, det gör mer än jag trodde.

Kalibrering nästa! (2023-07-02 09:20:01) Bilden är högupplöst. Klicka i bilden för att zooma.

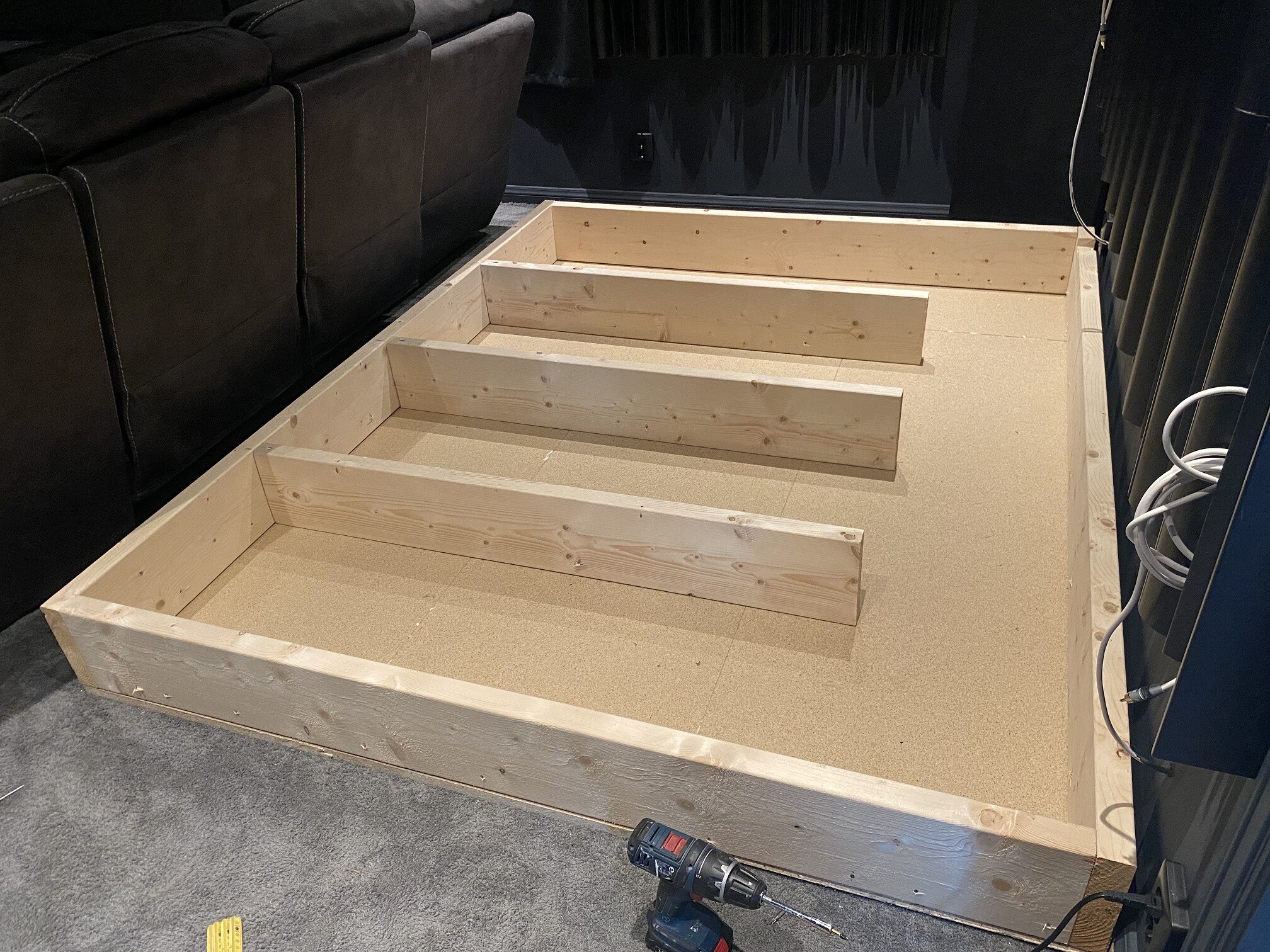

Riser och ställbar helmholtz
Bion är i huvudsak byggd för att vara optimal ljud och bildmässigt för en rad. Samtidigt så finns det plats för en till rad vid behov, exempelvis när gäster är på besök. Tanken på att bygga en riser har funnits med från start och nu är det dags att skrida till verket.

När jag byggde bion 2022 så kostade jag på att ta hem en akustiker för att mäta upp rummet samt komma med råd medan jag fortfarande kunde anpassa bygget och vilka akustikåtgärder som kunde vara lämpliga. En av de saker akustikern kunde bistå med var analys av problemfrekvenser, inte minst de som släpar i tidsdomän och föreslå en lösning. Lösningen för den frekvens som släpar mest är att bygga en avstämd och ställbar helmholtzresonater. Denna går fiffigt nog att integrera i risern. Här är själva grunden. (2023-08-02 19:48:26) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Ascendo The 6 Passive Narrow

Helmholtz med slits och spår för justering
Här syns slitsen till helmholtz samt spåren för att möjliggöra skjutmån och justering av porten. Skjutmånen blir 10 cm och nästa steg är att bygga porten som kommer finnas inuti lådan och vara skjutbar i längsled enligt slitsen. (2023-08-03 10:04:18) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Ascendo The 6 Passive Narrow

Helmholtz, ställbar port
Här syns själva porten som är skjutbar i längsled. Den sitter med 6 st bultar och kan skjutas i de spår som syns i tidigare bild. Här syns också lådans fyllning som är mineralull med lägsta möjliga densitet av ett känt märke.

Dimensionering av slits, port, mängd fyllning i relation till lådans volym är gjord för att effektivt ta hand om känd problemfrekvens om 38 Hz. Bekymret är lokalt och ska därför bekämpas lokalt med relativt hög amplitud (Q-värde) och kort period. Porten är gjord för att kunna ställas in och bekämpa ett frekvensband om 30 Hz som mest, men Q-värdet faller av med öppnad port och smetar ut resultatet. Beräkning visar på att en relativt liten portöppning är lämplig för att fånga problemfrekvensen från mätning och med tillräckligt högt Q-värde. Rätt inställd ska resonatorn endast jobba i ett intervall om ca 3 Hz, gränslat kring 38. Metod för att ställa in porten är att köra tongenerator och justera porten tills frekvensen dämpas som mest. Sen skruva fast bultar och kör kalibrering.

I mitt fall har jag inte skaffat REW ännu, men avser göra det. Så jag kör på ett teoretiskt uträknat värde till att börja med men har även använt ARC quick measurement och provat porten i olika lägen. Resultatet syns tydligt men med begränsad information. (2023-08-03 18:14:08) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Ascendo The 6 Passive Narrow

Riser klar med fotsteg och plats för fler basar
Ihopskruvad, limmad och tätad! Nu även med fotsteg och en platå för eventuell kommande subwoofers bak i rummet. (2023-08-03 18:55:34) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Ascendo The 6 Passive Narrow

Riser, bild snett bakifrån
Här kan man se porten och dess inställning. (2023-08-04 12:05:19) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Ascendo The 6 Passive Narrow

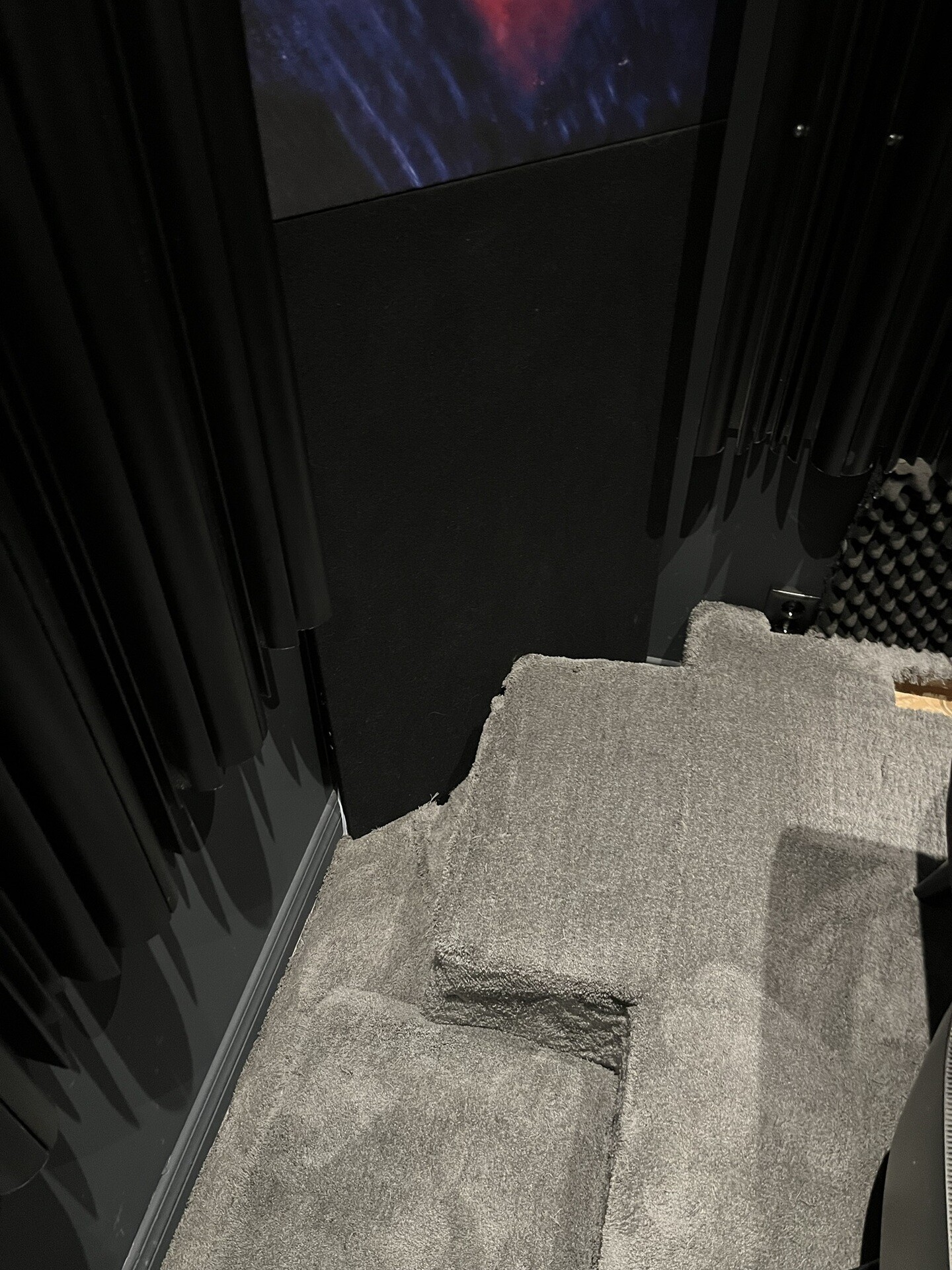

Riser klädd
Så här blev det med matta på riser med steg. Hade tur och fick tag i likadan matta, kan t.o.m. varit samma rulle som jag köpte ifrån förra året :) Tycker resultatet blev helt ok. Särskilt övergången mellan golv och riser växte nästa ihop. (2023-08-06 10:57:19) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Ascendo The 6 Passive Narrow

Riser, vy från ingång bak i bion
Redo för en till soffa! Ska skära till en bit matta till porten så endast öppningen ses och inget av trä. (2023-08-06 10:59:39) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Ascendo The 6 Passive Narrow

Front wide på prov
Efter ett par månaders stiltje i bion och mkt annat att fixa med så fick jag en dag över för att möjliggöra test av front wide! (FW) Många talar om det som en stor grej, där vissa t.o.m. hellre har dem än ex surround back. Så lockande att prova iaf. Jag ska erkänna att jag varit lite skeptisk. Men det går heller inte att ducka för att de största hålen i bion är mellan LR och surround. Vi snackar nästa 80° utan högtalare på vardera sidan. Och interpolation kan inte lösa allt.

I samband med att jag bytte alla surroundhögtalarna i somras så blev de gamla över. Dessa är bra kandidater för att testa principen med FW. Mitt försteg har stöd för FW och jag har kanaler över i slutsteg. Så lite fix med kabel och snickra ihop ett par temporära stativ av överblivet byggmaterial så var det dags för kalibrering och test.

ARC är väldigt smidigt och det gick att bara mäta in de nya kanalerna och sen fixa till det frekvenssvar jag vill ha (försöker efterlikna form på närliggande högtalare). Dessa Canton har en bump uppåt högt upp i registret, så tyvärr behöver de korrigeras ända upp till 20 kHz vilket kan göra dem lite mer kliniska i karaktären jfr med Ascendo.

Dags för test. Kör endast atmos-spår för att få objekt. Först no time to die. Kikar på intro. Fiasko. Inte ett ljud.. Vidare till ready player one intro. Ngn enstaka "sparkle" som iaf bevisar att saker är rätt kopplat. Sen till ett beprövat spår, Ghostbusters afterlife och jakten på spöket inne i staden. Nu j-klar händer det grejer. Vilken skillnad! Mkt genomarbetat ljudspår med objekt och spöket rör sig än mer sömlöst i rummet. Sen vidare till Dune som också levererar! Slutligen Kong Vs Godzilla. OMG.. Massor med ljud och effekter. Älskar när det plötsligt är en person som står och talar i positionen för FW. Sen lite ovant att spåret trycker ut musik i FW.

Så sammanfattat, detta är en grej som spänner mellan fiasko och succé. De flesta filmer och ljudspår saknar objekt och då är FW statister. Man kan använda uppmixer för dts och få ljud, men det är också en del kompromisser i det och jag är inte helt övertygad. Men sen kommer vi till de spår som har objekt och helst de där den som mixat ljudet har jobbat. Där tillför FW från en del till väldigt mkt upplevelse. Det dyker upp händelser på sidorna som inte funnits där tidigare plus att det rätt ofta lyfts fram ngn detalj lite extra. Så är det värt det? Upp till betraktaren, men när det väl är ett bra ljudspår så är det definitivt en sak som lyfter bubblan framåt, skapar mer sömlösa förflyttningar och kan positionera ljud på ett sätt som annars inte är möjligt. Jag lutar åt att detta blir nästa uppgradering i bion. (2023-11-03 09:35:12) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Canton Vento 816.2

Designalternativ för front wide
Efter att ha levt med front wide ett par veckor så började jag skissa på olika alternativ rörande design av sidoväggar där FW ska sitta. Ganska snabbt kom jag fram till att om det blir FW så vill jag kombinera det med ett omtag av både akustik och design av väggarna. Lite Terapikammaren 2 version 2 :)

Jag ritade upp 3 olika alternativ som har sina för och nackdelar. Alternativ 1 och 2 inleds från baffeln och innehåller absorbent som täcks med akustiskt transparant tyg. Skillnaden mellan dem är att dess del som täcker själva högtalarna i alternativ 1 döljer högtalaren helt medan för alternativ 2 så skärs ett hål ut och högtalaren blir synlig. I båda fallen gör ett steg i väggen som kan förses med belysning mot duk i salongen. Alt 1 kommer behöva sticka ut en hel del för att kunna dölja högtalaren, medan alt 2 stegar ut mindre, vilket kan vara fördelaktigt och visuellt mer tilltalande. Men alt 2 har nackdelen att högtalaren sticker ut och det blir knepigare att fästa tyg.

Då kommer vi till alternativ 3. I det fallet görs istället två steg. Dessa går att göra mindre utstickande än för alternativ 1 men täcker ändå högtalaren helt. Även denna variant inleds med ett rakt steg med bara absorption från baffel. Det som gör mig osäker med detta alt är att stegen blir bara ca 60 cm långa.

Nu inleddes dialog med min integratör och ut ur det kom alternativ 4! Det påminner om alternativ 1 och 3 tillsammans. Dvs första delen där det i alla alternativ har varit ett rakt steg görs om till stegat. Det kommer också skjutas ut ca en decimeter från baffeln för att möjliggöra belysning även där och visuellt ge två tydliga steg i väggen som blir likvärdiga i längd.

Resultatet blir alltså två längre steg som vinklas ut mindre än alt 1 och ändå kan inhysa högtalare och akustik dolda bakom akustiskt tyg samt ha belysning på fler platser. Till detta kommer också att placering av FW ändras från 60 till 50°. Nästa steg blir att klura ut akustiskt tyg, högtalare och akustik. För FW när det finns i ljudspåret är för bra för att inte ha! (2023-11-21 17:03:58) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Ascendo The 6 Passive Narrow

Front wide alternativ 4
Ni får ursäkta min taffliga skiss, den fyller dock sitt syfte. Till vänster i bild finns alternativet jag kommer gå på. Det som inte syns i bild är akustik bakom steget som högtalaren är placerad i. Där kommer jag gå ifrån enbart absorption till en hybrid med både absorption och difussion!

Beslut är taget och receptet satt! Nu väntar leverans av absorbenter, diffusorer, högtalare, akustiskt tyg samt lister att fästa tyget i! Indikation är att materialet finns tillgängligt och kan levereras snabbt! Så den främsta bristvaran är egen tid för att kunna börja bygga!

Detaljer kommer i framtida bilder när material dykt upp! (2023-11-22 15:54:25) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Ascendo The 6 Passive Narrow

Material till front wide
Tack vare lite tur och en insats från både mig och min leverantör av material så fick jag hem absorbenter, diffusorer och högtalare på mindre än en vecka från beställning. Vi möttes på vägen vilket var praktiskt för alla. Nu börjar kampen att hitta byggtid.

Absorbenter kommer från akustikmiljö och heter Single raw.
Diffusorer är från Svanå, modell AD20.
Högtalare från Ascendo, The 6 passive narrow (samma modell som till surround och samma element även till atmos, allt för att få så bra bubbla och övergångar som möjligt). (2023-11-26 09:54:06) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Ascendo The 6 Passive Narrow

Front wide left innan mod
En "före mod" bild för front wide. Temporär högtalare framför två absorbenter som tjänstgör för att ta första reflexen för LCR. (2023-12-01 14:13:35) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Canton Vento 816.2

FW left första steget och flyttad abs
Början på första steget och facket. I detta fack blir det bara absorbering och de befintliga absorbenterna används här fast vrids 90°. Kommer fylla på med mer absorbent längst ned. (2023-12-01 14:22:19) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Canton Vento 816.2

FW L andra steget vinklad vy
Nu har andra steget byggts och första gjorts klart. Det visade sig att utrymmet för högtalaren var några mm för litet. Så för att lösa det fick jag jacka ur regeln mellan första och andra steget. Riktigt skitgöra men bara få det gjort. Syns på kommande bilder. Nästa steg är att måla reglarna i svart grundfärg. Tyget kommer dölja det mesta av reglarna men ett tränat och rätt vinklat öga kan se igenom om man är nära. Det elimineras med lite färg. (2023-12-01 14:37:38) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Canton Vento 816.2

FW L, stegen klara!
En jämförelsebild mot innan jobbet började. (2023-12-01 14:42:25) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Canton Vento 816.2

FW hylla, högtalare och absorbent på plats
Andra steget ska innehålla högtalare, absorbenter i botten och sen diffusorer ovan för en del av ytan. Här är hylla byggd för högtalaren och absorbenter på gång. Passade på att måla delar av regelverket med grundfärg. (2023-12-03 20:13:29) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Ascendo The 6 Passive Narrow

FW vänster sida klar med akustik
En sida klar! Nu med absorbenter i botten och del även med diffusorer över. Återkommer med lyssningsintryck, det hörs skillnad. (2023-12-06 10:47:00) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Ascendo The 6 Passive Narrow

FW V mindre abs
Även vänster sida fick minskad mängd absorption i första steget. (2023-12-13 09:58:36) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Ascendo The 6 Passive Narrow

FW höger sida
Nu är höger sida på gång. Med en god skopa tur och planering så fick steget plats sånär som på 5 mm innan salongens första fönster gör livet surt. Så det var glädjande och gjorde sågandet avsevärt enklare. (2023-12-10 11:06:21) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  SVS SB16-Ultra

FW H, båda stegen på plats
Så var båda stegen byggda. Det skymtar ett spöke i bild som gärna vill bli klar :) Andra steget fick rätt mått genom att gränsla fönstret och avslutas innan nästa fönster blir påverkat. Byggnaden har två fönster, mest för om ngn skulle vilja använda rummet till ngt annat lååångt in i framtiden. Jag har haft båda fönsterna täckta med gardin och kan konstatera att jag aldrig dragit under gardinen för fönstret i bild. Så nu "ryker" det, medelst blir igenbyggt för möjligheten att ha stegen, göra ett omtag med akustik och addera FW. Tror inte vi kommer sakna fönstret. Uppsidorna med akustik, design och FW trumfar. (2023-12-10 15:36:18) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  SVS SB16-Ultra

Adjö fönster
Det var oundvikligt.. Nu byggs fönstret igen. Flyttade in gardin och bygger upp ett regelverk och lite skivor för att fästa akustik i. (2023-12-13 09:25:08) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Ascendo The 6 Passive Narrow

Absorbenter i botten av fönstret
Fyller nästan hela fönstret med absorbenter. Lämnar ett par spalter för att ha kvar del av ventilation. Nästa steg är att måla, montera diffusorer och bygga hylla för högtalaren. (2023-12-13 09:34:51) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Ascendo The 6 Passive Narrow

FW H akustik och högtalare på plats!
Här är kandidaten till slutresultat innan stegen täcks med tyg. Jag har testat en del olika mängd absorbering och diffusering i båda stegen. (2023-12-13 09:49:22) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Ascendo The 6 Passive Narrow

FW H klart!
Slutresultatet! Har testat med olika mängd diffusering och absorbering. Först körde jag på rek att fylla hela första steget med absorbering från golv till tak. Det upplevde jag tog udden av övre registret för mkt. Kontroll blev förvisso bättre och än mer detaljer framkom men baksidan är en ngt smalare ljudbild och mindre ambiens/rymd. Så jag tog bort hälften av mina gamla absorbenter och fick mer obehandlad, reflektiv yta. Det gav en upplevelse jag mer uppskattar, fortfarande med mer kontroll, mer liv men också ambiens. Provade också att maxa mängden diffusion i andra steget, men landade i att ta bort sista raden och ha ca 60*120 cm yta. Diffusoreringen som sådan ger liv, särskilt i instrument. (2023-12-13 09:51:49) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Ascendo The 6 Passive Narrow

Front wide och akustik klar
Nu är allt på plats och städat. Stegen är klara, högtalare på plats och inriktade samt akustik monterad. Väntar på akustiskt tyg för att kunna slutföra. Lister för infästning finns, hoppas på leverans inom kort.

FW lyfte ljudbilden och nu med samma typ av högtalare och fabrikat så stämmer allt. Bubblan kompletteras framåt och rörelser sker sömlöst i rummet. Extra roligt är det när en filmskapare lagt in objekt precis där FW är. Skapar ngt som inte går att interpolera sig till. Helt klart värt att ha FW skulle jag säga. Med dolby surround kan man också ge filmer utan atmos nytt liv.

Akustiken i sig gjorde också skillnad, både hörbar och mätbar. Ökad absorbtion gav mer fokus och detaljer medan den delvisa diffussionen öppnar upp och får detaljer, särskilt instrument att skina med ökad klang och liv. Sammantaget lite det bästa av två världar.

En sak som jag inte riktigt bottnat är att alla reglar för stegen (och möjligen del av akustik) verkar ha påverkat rummets egenskaper även för basen (eller stör mikrofonen, vilket jag dock har lite svårt att tro då det handlar om bas). Frekvenssvaret ser ut som förr men ARC föreslår olik infasning av subbarna mot LCR. Ena sidan vid enskild mätning (ARC mäter en bas i taget) ger bäst resultat kring 125°, medan den andra har bäst svar vid 0°. Har mätt om flera ggr och även varierat position med snarlikt resultat. Nu är jag inte helt hundra på hur algoritmen i ARC för infasning gör sitt val, men av kurvor och (medel?) värde att döma så är det hugget som stucket för ena basen om man fasar med 0 eller 125°, medan den andra presterar avsevärt mkt bättre med 0°. Innan jag byggde om rummet så brukade ARC föreslå antingen 125 eller 0° för båda basarna. Jag provade att acceptera ARC förslag med olika infasning men jag är skeptisk till resultatet. Mindre taktil känsla, precision och en lite underlig upplevelse av basen, nästan obehaglig. Provade därför att köra 0 eller 125° för båda basarna och då faller allt på plats igen. Skillnaden är mkt lite upplevelsemässigt och jag kommer allt närmare att jag måste skaffa rew och sluta gissa och gå på min upplevelse. Kör tillsvidare på 0° för båda basarna vid delning. (2023-12-17 11:18:26) Bilden är högupplöst. Klicka i bilden för att zooma.

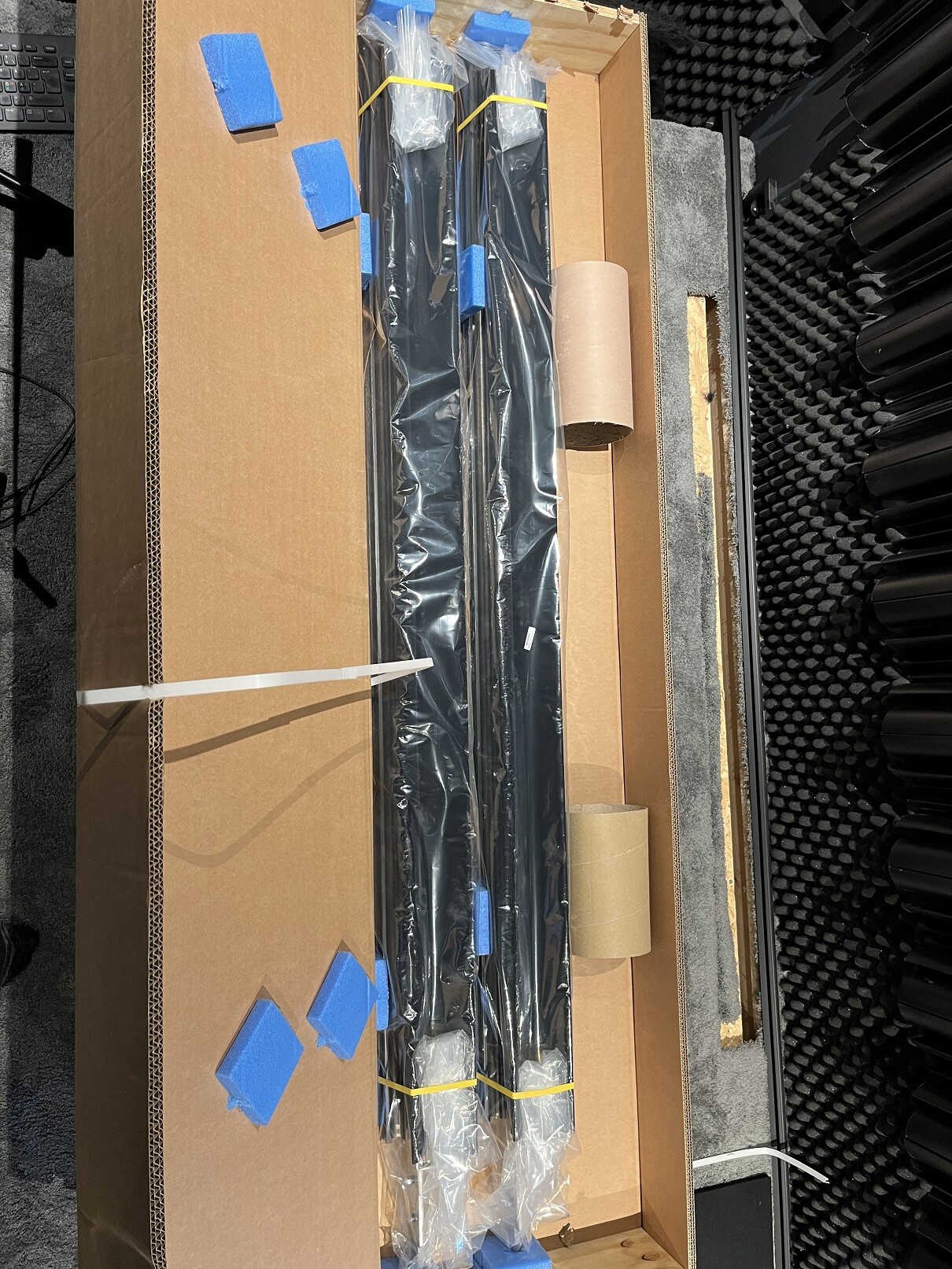

Tyg och lister
Fick hem akustiska tyget, tillhörande lister att fästa i samt verktyg precis innan jul. Firade jul med familjen och ska börja smått i mellandagarna när jag laddat energi och kommit över den lilla spärren jag ofta får när jag ska göra ngt nytt för första gången. (2023-12-29 17:13:20) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Ascendo The 6 Passive Narrow

Camira Nexus
Tyget jag valt heter Camira, modellen Nexus i svart. Camira har två varianter på akustiskt tyg, antingen Nexus eller Sprint. Båda har snarlika egenskaper rörande genomsläpplighet för ljudet men de skiljer i struktur och stretch. Nexus har mer struktur och stretch vilket är tilltalande för utseendet och vid montering. Sen hade Sprint gjort jobbet väldigt likartat, men med den relativt begränsade mängd jag behövde så valde jag det lite dyrare alternativet. Åter igen kunskap levererad av Cinemasolutions som är proffs på detta plus att jag fick kontakt direkt med leverantören av produkterna som ställde upp med kunskap och installationsanvisningar, tack för det!

På bilden ser ni strukturen och att det är genomsläppligt. (2023-12-29 17:26:04) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Ascendo The 6 Passive Narrow

Montering av första våden
Lister på plats. Fäste dem med Sika 111 och ett par skruv. Tyget fästes först i två punkter lodrät i mitten av listerna. Sen gör man samma sak horisontellt. Därefter är det bara att kötta på till allt sitter. Tyget har otrolig stretch, går att spänna massor. Det är en liten period av träning att hantera verktyg och tyg, men känslan är att man lär sig rätt fort. (2023-12-30 10:46:33) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Ascendo The 6 Passive Narrow

Ett steg klart
Första "steget" klart! Var ganska straight forward att montera tyget. Sen är det som med alla hantverk, övning ger färdighet. Resultatet är gott, snyggt och mkt stilrent. Svart som natten, bådar gott när allt är klart. Börjar ana att detta kan ge effekter jag inte tänkt på.. (2023-12-31 10:27:50) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Ascendo The 6 Passive Narrow

Struktur Camira
Försökte ta en närbild för att visa strukturen. Ja, det syns ngt iaf. (2023-12-31 10:38:58) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Ascendo The 6 Passive Narrow

Vänster sida klar!
En sida klar! Gick över förväntan och tyget kunde dela list i övergången mellan stegen. Sjukt snygga skarvar. Återstår endast att gömma kabel. (2023-12-31 10:39:48) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Ascendo The 6 Passive Narrow

Höger sida på gång!
Ett steg klart på höger sida. Notera skillnad i kulör mellan tyg och vägg. (2024-01-01 13:10:28) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Ascendo The 6 Passive Narrow

FW höger sida och därmed hela bygget av Version 2.0 klar!
Efter en dryg månads byggande och optimerande så är version 2.0 av Terapikammaren 2 klar. Tanken med bygget var att addera front wide, se över akustik och bygga designmässigt tilltalande steg som "svävar". Efter en del träarbete så la jag mkt tid på akustik. Det svåraste var definitivt att få till balanserad akustik. Det blev till sist fem iterationer innan jag hittade den kompromiss jag tyckte gav mig bäst resultat och en del av varje värld. Det är lätt att dämpa för mkt och jag är kanske känslig för just dämpning. Uppsidan är hyperfokus men det kommer till priset av en smalare ljudbild och mindre rymd. Jag uppskattar definitivt detaljrikedom men det får inte bli på bekostnad av för mkt rymd och spatiös känsla. Sista versionen innebar att jag behöll bara de gamla absorbenterna i första steget medan det andra dämpades i huvudsak bakom diffusorna. Jag har minst 50 cm marginal åt varje riktning för huvudträff av akustikåtgärder för respektive högtalare. Under och över får väggarna vara obehandlade. I mina öron ger detta bäst kompromiss i mitt rum och med den typ av högtalare jag har. Detaljer är på mkt hög nivå samtidigt som rymd bibehålls och flera "lager" av ljudet skalas fram. Jag upplever en tydlig skillnad till bättre och kan rekommendera er att labba med absorption och diffusion för första reflexen. Men var beredda på att det kan ta tid att hitta rätt i just ert rum och med er utrustning. Många av mina förebilder är rum i källare som också behöver mer dämpning. Mitt rum som är ovan mark, i trä och till stor del vetter mot utomhus har inte samma behov av absolut dämpning.

Nu kommer det jag inte tänkt på. Den förändrade upplevelsen av bilden! Tyget som nu inleds i höjd med duken och sen sträcker sig ca 2,5 m bak i salongen mot MLP ger oväntat stor skillnad i upplevd bild. Det äter ljus och är brådsvart. Som åskådare sitter man med helt svarta sidor och bilden poppar på ett helt annat sätt. Detta är nästan den största skillnaden mot tidigare och en ren bonus jag inte förutsett. Det blev ett glädjerop :)

Kan inget annat än att varmt rekommendera akustiskt tyg och gärna i detta svarta utförande. Min tidigare vägg som är målad i mkt mörkblå färg med glans 1 visade sig vara ljusare än jag förstått. Kontrast, pop och allmän bildkvalité tog ett tydligt kliv uppåt. Det känns som en ny projektor!

Ljudmässigt är det också enkelt att rekommendera front wide. Nu när jag levt med det ett tag så vill jag absolut inte vara utan det. Sen skulle jag nog också säga att akustik som sådan, som vanligt är ännu viktigare.

Vad nästa steg i bion återstår att se. Tyg är ngt jag verkligen gillar och kommer antagligen satsa lite mer på. En liten flytt utåt av duken kan också bli av, sen återstår att se när det finns medel till utrustning och intressant sådan att göra framtida uppgraderingar till. (2024-01-01 13:11:07) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Ascendo The 6 Passive Narrow

Rackmonterad katt
Min byggkompis hittade en ny plats att softa på. Imponerande smidig, han byggde en "trappa" av filmer utan att riva ned en enda. Men tyvärr fick han respass och förbud att göra om det. (2024-02-02 16:54:51) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Anthem AVM 70

Mer tyg
Fick över akustiskt tyg och lister när jag byggde stegen fram i bion. Så varför inte fortsätta?! Här blev det en tredje våd bakom bakre steget på vänster sida. Bortsett från det estetiska så blir upplevelsen att sitta i en svart "låda" från MLP än mer tydlig. (2024-02-02 16:57:53) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  SVS SB16-Ultra

Ännu mer tyg
Fortsätter på vänster sida, nu täcks AD20 över. Blir rätt många offset för väggen, men i mina ögon IRL ser det fint ut. (2024-02-02 17:01:01) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  SVS SB16-Ultra

Femte och sista våden, vy över vänster sida
La till en sista del längst bak i salongen ovanför AD40. (2024-02-02 17:02:31) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Ascendo The 6 Passive Narrow

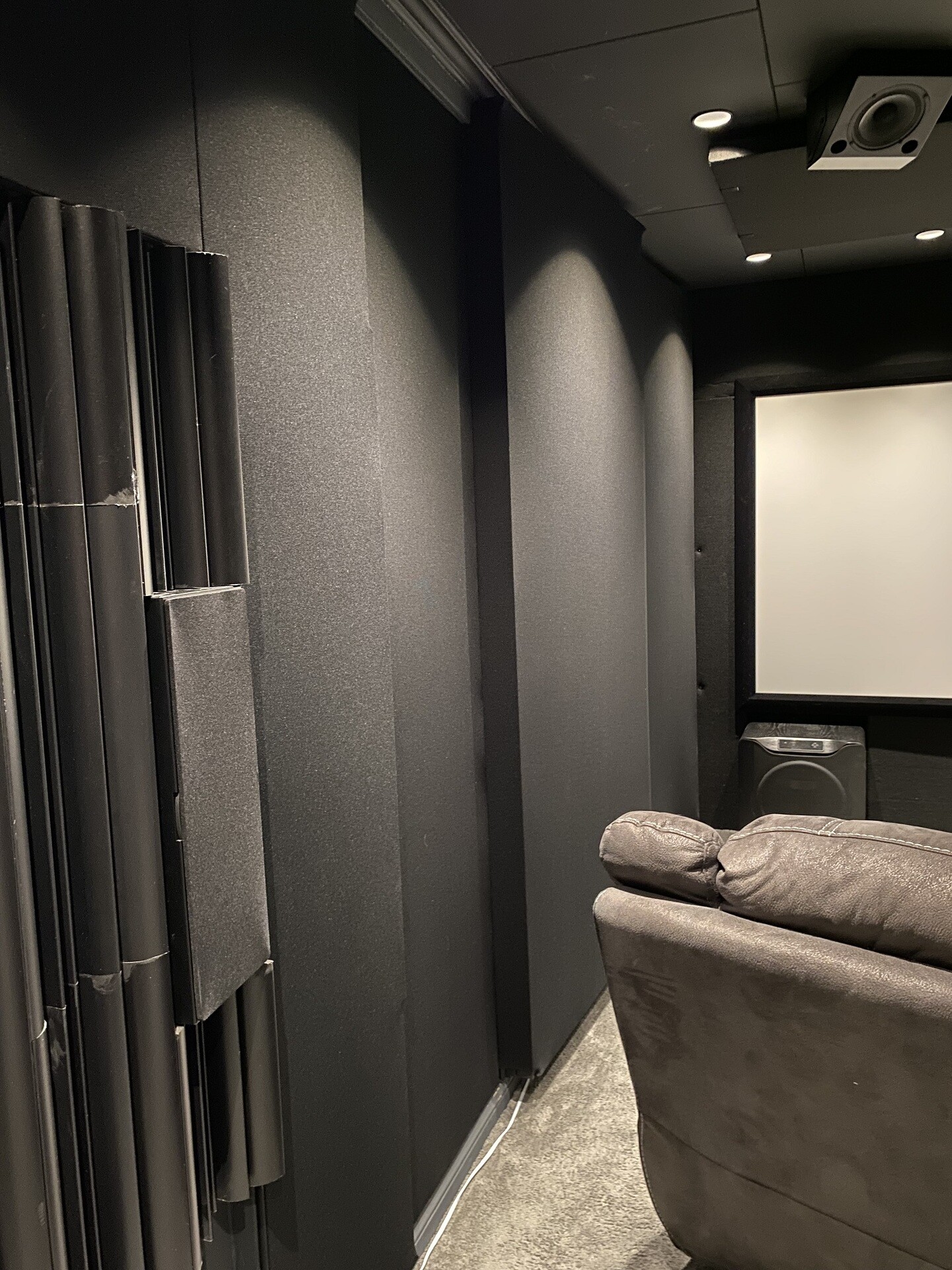

Tyg vänster sida sett framifrån
En vy fotad snett framifrån. (2024-02-02 17:15:54) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Ascendo The 6 Passive Narrow

Höger sida med tredje och sista våd tyg
Sista snutten av tyget hamnade på höger sida till höger om stegen bakåt i salongen. Jag ville få likadan upplevelse i periferin från MLP och det behövdes inte mer än 40 cm till så får man upplevelsen av totalt svart på båda sidorna av bion. Tyget hamnade i det bakre fönstret, så jag fick regla för att kunna fästa lister. Sen för att inte solen skulle skina igenom så fick jag först montera två lager av tyg som jag hade i min gamla bio. Då blev det noll tendens till ljus in, faktiskt snäppet bättre än mörkläggning som jag hade tidigare.

Nu är det bara 50 cm kvar av det öppningsbara fönstret pga sista tyget och att en AD40 diffusor står i fönstret. Det räcker som "nödutgång" samt om man vill vädra, men jag är vid vägs ände så att säga med att bygga igen fönsterna.

Nu har jag också tagit tag i att dölja högtalarkabel för front wide. (2024-02-10 10:27:48) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  SVS SB16-Ultra

Vy bio från ingång
En bild som ger upplevelsen av bion när man kliver in. Rätt så sobert och man upplever kontrasten mellan allt mörkt och den ljusare mattan (som ändå är rätt mörk antracit). (2024-02-10 10:35:30) Bilden är högupplöst. Klicka i bilden för att zooma.



Viktat medelbetyg:  (9.71) (baserat på 20 st)  Visa lista
Hellpe    2024-02-05 20:24:11
Ageve    2024-02-05 19:25:23
Irule    2023-12-20 19:44:09
majls    2023-11-30 11:32:30
lattjo86    2023-11-03 22:04:14
mr richards    2023-08-06 18:00:46
Zacabeb    2023-07-15 19:42:08
PML73    2023-07-15 18:54:42
sirtraskold    2023-05-10 20:52:49
mostlydiy    2022-12-21 15:22:00
ssoep    2022-12-16 19:00:42
Erik_N    2022-11-06 23:16:17
MikeVKR    2022-11-06 20:00:47
Dan-San    2022-11-01 17:50:54
Thomas_S    2022-10-20 13:04:50
ippo    2022-10-08 11:37:08
TLA    2022-10-07 09:46:58
Hays    2022-10-06 19:29:25
Saturnus    2022-10-03 17:02:18
Kurben    2022-10-02 17:50:30
Ge betyg
Du måste vara inloggad för att kunna sätta betyg.
Om du vill använda lite fler avancerade alternativ när du svarar, eller om du vill se alla kommentarer så kan du gå till forumtråden för kommentarer på just detta album.
DPC   2024-02-18 20:57:12 Anmäl

Det var en kul eftermiddag! Roligt att dela upplevelser med ngn som uppskattar det. Förstår att det är mkt att ta in, men det är också en av de saker som gör denna hobby så rolig.



Ser fram emot att följa ditt bygge. Du är på god väg och har gjort kloka val tidigt. Nu får du muskla upp och bygga!

Videonisse   2024-02-17 12:03:39 Anmäl

Tack DPC för den fantastiska upplevelsen när jag nyligen fick en demo av anläggningen!



Att få uppleva en välbyggd och snygg 9.2.4 hembio med utsökta och väl intrimmade komponenter var riktigt häftigt! Eftersom jag är rätt ny på att försöka få till något bättre än vanligt 5.1 i vanligt vardagsrum så var det många intryck och har nog inte smält och bearbetat allt ens efter ett par veckor.



Jag uppskattade mycket att du vid demon av en speciell scen i de utvalda filmerna, berättade lite om vad man kan lyssna efter. Med min ringa erfarenhet av demos gjorde det att jag även kunde träna örat att koncentrerat lyssna efter specifika effekter. Tex hur panoreringar gjordes mellan högtalarna och vart vissa ljud hördes och hur väl det matchade med det som syntes på duken eller den stämning filmmakaren ville skapa.



Var verkligen imponerad över hur sömlöst panoreringar går från tex surround bak, via de övre och avslutas i på någon sida av frontarna/surround wide. En annan dimension var att höra med vilket omfång anläggningen spelade och hur kristallklart vissa ljud återges, tex stegljud av en alien på ovanvåningen i filmen A Quiet Place.



Alla intrycken blir verkligen en bra inspiration till hur jag bygger vidare med min egen, betydligt mer enkla, hembio i vårt allrum.



Ser fram emot att höras vidare och utbyta erfarenheter inom hembio! :) 👍



DPC   2024-02-05 09:32:08 Anmäl
Bra insikter hellpe. Det är inte lätt att bygga en bio helt ”rätt”. Det har inte jag lyckats med iaf, inte ens på andra försöket. Nu är det mkt som är nära ”helt” rätt iom att jag tog chansen att göra det från scratch men även jag hade begränsningar. Så det gäller att tänka till, tänka system och hantera de begränsningar som ändå föreligger på bästa sätt. Blir lite sugen att skriva en guideline för biobygge, kanske blir av ngn gång.

Trä är det allra roligaste att jobba med! Fantastiskt material som är starkt, förlåtande och går att forma till det mesta. Det är definitivt det jag tycker mest om att arbeta med.

Tack! Hoppas det inspirerar och att ni kan stjäla ngt med stolthet 😊
Hellpe   2024-02-04 10:24:55 Anmäl
Mycket intressant läsning, alltid kul att följa andra och se processen när man bygger sin bio eller uppgraderar den. Då kommer man ihåg sin egen väg genom den såriga vägen till en lyckad bio. Och det tycker jag att du har verkligen har lyckats med. Det är inte alla som kan bygga från början med en helt ny byggnad och göra det rätt från början. Lite avundsjuk just över det…. Tänk att få optimera bygget från platta till tak. Sen att du tycker om att arbeta med trä, kan jag bara instämma med, det är kul! Hatten av för en fin och lyckad bio./Peter
DPC   2024-02-03 21:39:01 Anmäl

PML, uppskattar dina tillrop. Gör det värt att dela med sig av resan för bion. Tack brother.



LCR har 12" baselement och 1" kompressionsdiskant. De har tillsammans ungefär samma konarea som dubbla SB16U. De är gjorda för att delas kring 60-80 Hz och levererar då 123 db (om man vill) med 600 watt in. Nu spelar jag inte i närheten av så starkt, men kan lova att systemet hänger på subbarna. Resten av surround och atmos har identiska, klart mindre element, 6,5" och portade lådor. De delas än högre för att hänga med (ca 100-120 Hz) och ger upp till 113 db kontinuerligt. De är alla 170-190 cm bort från MLP och klarar också referensnivå med marginal. Men det hänger så klart på flera faktorer, inte minst relativt hög delning och att de grymma SB16U får sköta tyngdlyftningen vilket de gör med bravur.

PML73   2024-02-03 18:30:26 Anmäl
Jag passar på och ger dig en lysande eloge. Resultatet talar för sig självt. Jättefint i alla variabler. Det enda jag funderar kring är lösningen med mindre högtalare kring suveräna subbar. Jag är övertygad om att du läst ljudet.
DPC   2024-02-03 13:14:15 Anmäl
Tackar! Jo det börjar bli en hel del timmar. Sista delen tog nästan all ledig tid under en dryg månad, så allt tar sin tid. Men just tyget och även FW var verkligen ngt som lyfte bion.
genstruktur   2024-02-03 11:20:29 Anmäl
Vilket jobb du lagt ner! Ser mycket fint ut!
DPC   2024-01-05 15:39:18 Anmäl

Tack så mkt Tomas. Ska säga att jag kikat mkt på ditt bygge och det var där jag såg crystal för första gången!



Stegade väggarna blev grymma och man måste vara på plats för att få känslan av finishen på tyget. Och du, klart det kommer bli belysning :) Har inte bestämt mig hur än. Går att göra på så många vis.. Huvudspår är att ha lister på gälarna om lyser framåt och åt sidorna. Men sen svävar gälarna även i luften, så det går att ha under eller över. Samt så klart bakom tyget om man skulle vilja. Får återkomma under året!

Thomas_S   2024-01-05 10:56:42 Anmäl
Otroligt fin bio! Gillar verkligen sidoväggarna med "gälar", blir det belysning bakom också? :-)
Du måste vara inloggad för att kunna ge kommentarer.
Vilka bilder visas här?
 Fler
Trendande produkter
Prisjakt © 2000 - 2024 Prisjakt   Cookiepolicy.   Våra regler.   Personuppgiftspolicy.  Hantera cookie-inställningar.
