Hemma hos dac83
Medlem sedan: 2003-01-10
Senaste uppdatering: 2017-02-19 14:36:22
 Har 237 bilder i galleriet     25 filmer i filmsamlingen    skrivit 790 inlägg i forumet
 dac83s forumprofil
 Galleri (237)  Filmsamling (25)  Annonser (0)  Gästbok (28)  Mina omdömen  Poäng
Bio & Lyssningsrum - Custom Built!  Dedikerat biorum
Viktat medelbetyg:  (9.73) (baserat på 25 st)      8094 besökare       Kommentarer      Anmäl detta album

Här är bio & lyssningsrummet jag har byggt i källaren i våran villa!

Stortsett allt i rummet är diy och hemma byggt så jag rekommenderar att kolla i Del 1 & 2 av bygg bilderna.

Hela rummet är uppbyggt från grunden och är totalt special byggt och helt akustik anpassat, Ett extra yttre skal som är helt fristående med reglar, 4 lager gips och 1 lager OSB sitter det på alla väggar/tak som ger bra ljudisolering och bra ljud i bion.

I den främre delen så är väggar/tak helt dämpat…

  Läs hela
Produkter i albumet:
CSS SDX15 (Baslåda )
the t.amp Proline 3000 (Slutsteg )
the t.amp TA2400 MK-X (Slutsteg )
PSB Alpha B1 (Stativhögtalare & surroundhögtalare )
Epson EH-TW5300 (Projektorer )
Yamaha RX-V767 (Surround­förstärkare )
Detaljer
Bilder i detta album Växla till minatyrbilder

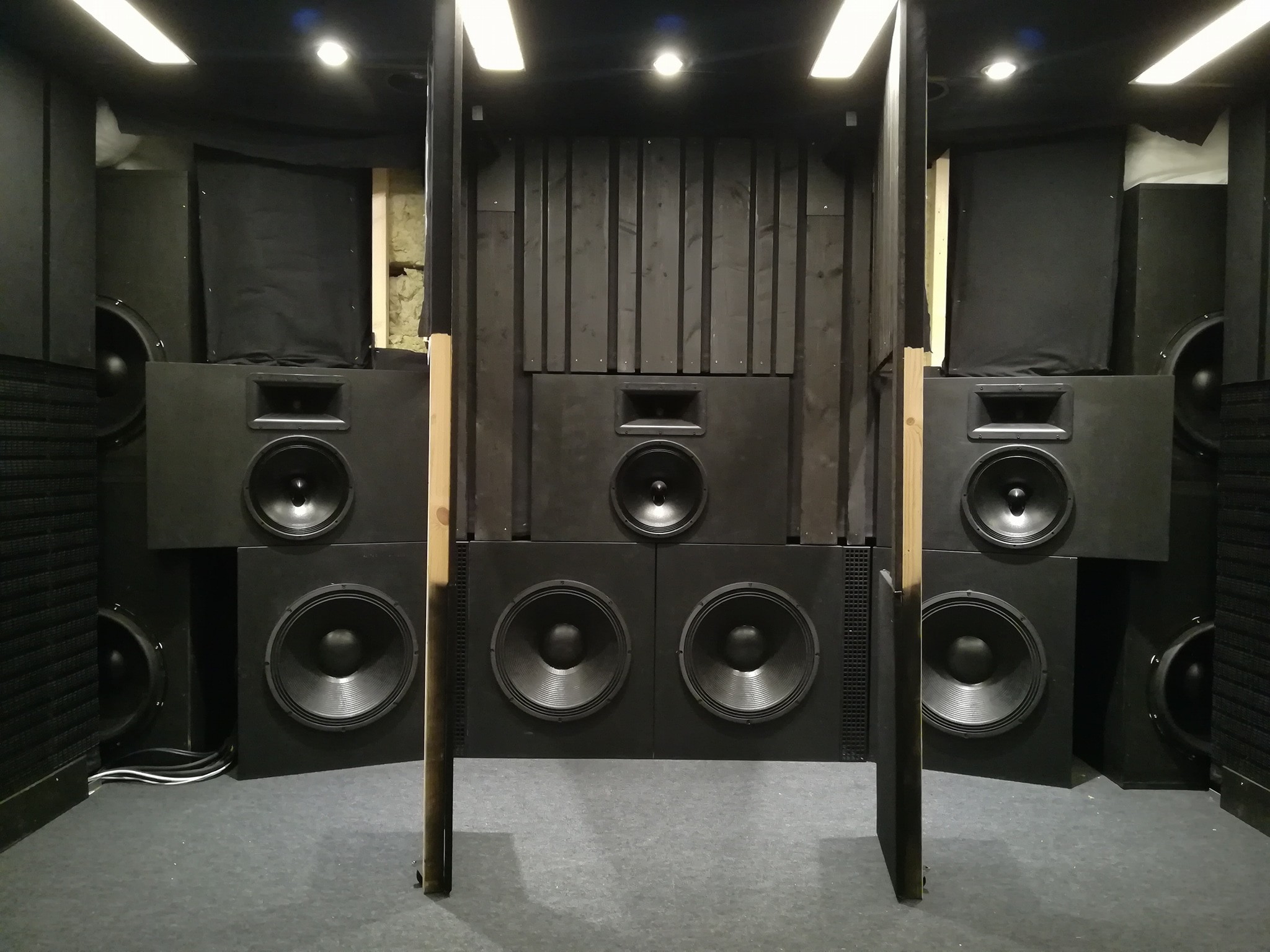

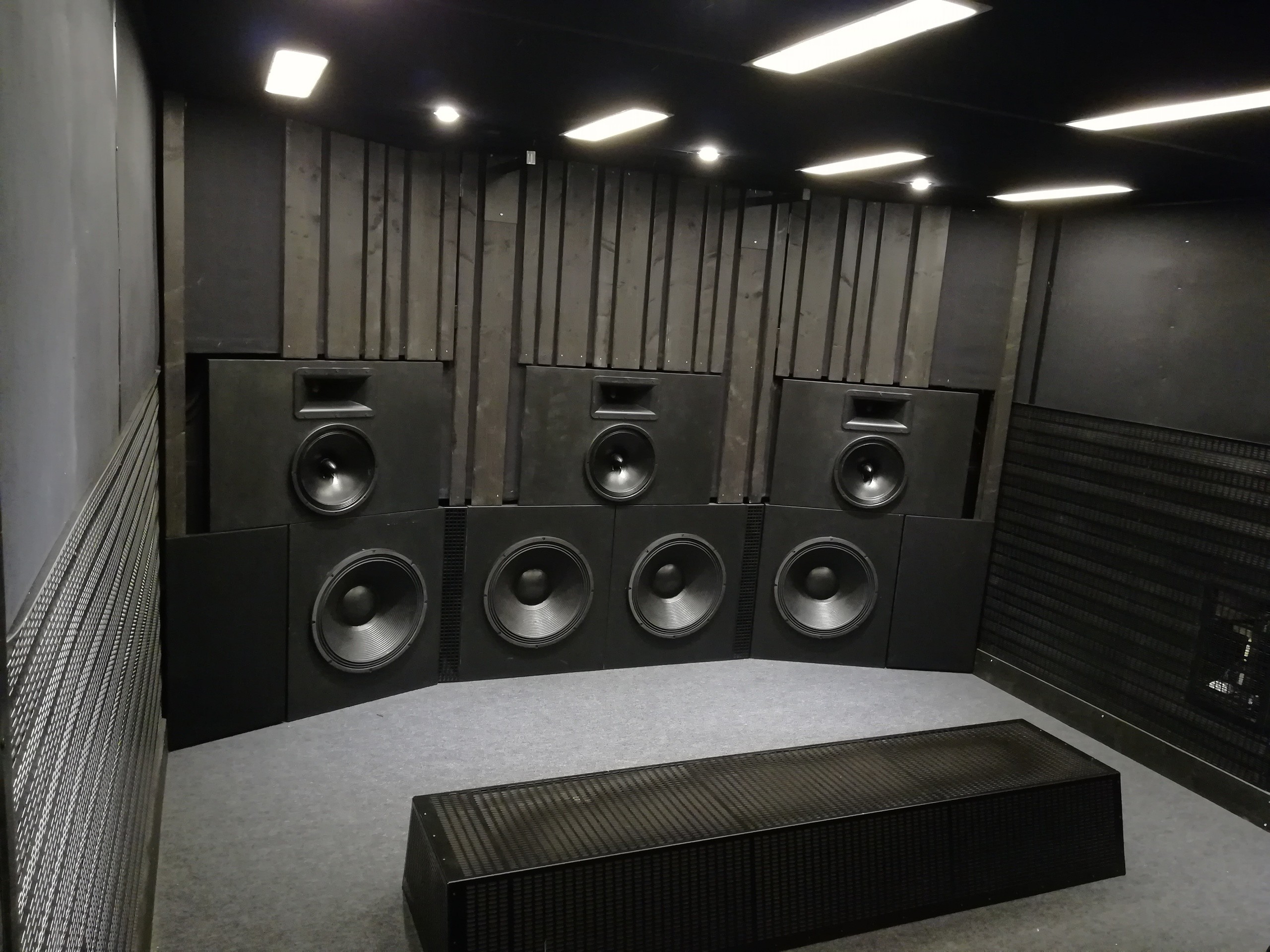

Fram högtalarna

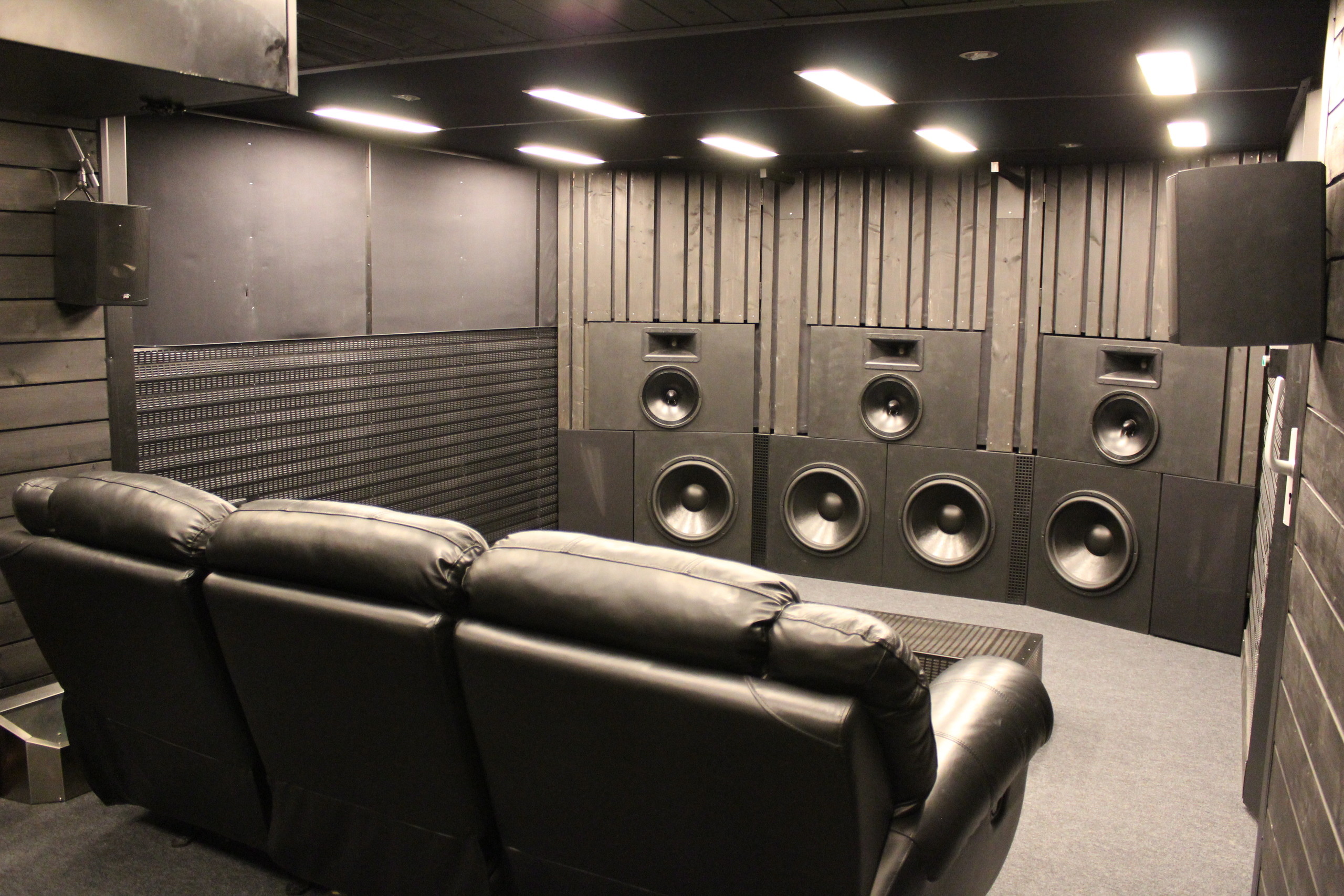

Utan den ljudtransparenta duken ser man alla högtalare, som består av 4st 18" SI HT18 basar,3st toppar med AE TD12M middar och Beyma driver i ett PI H290C Waveguide, även 2st 15" basar i Transmission-line rör står i hörnen och hjälper till vid den djupaste basen. (2017-02-19 14:26:39) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  CSS SDX15

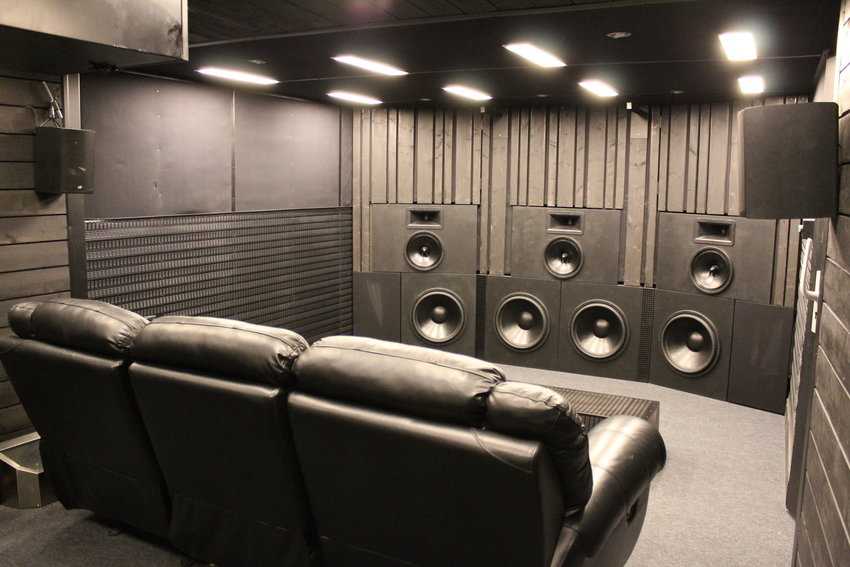

Vy ifrån soffan
(2017-02-19 14:31:06) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  CSS SDX15

Vy mot fronten
Har fått till lite ramar med tyg nere vid hörnen så man inte behöver se in där. (2017-02-19 14:18:26) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Yamaha RX-V767

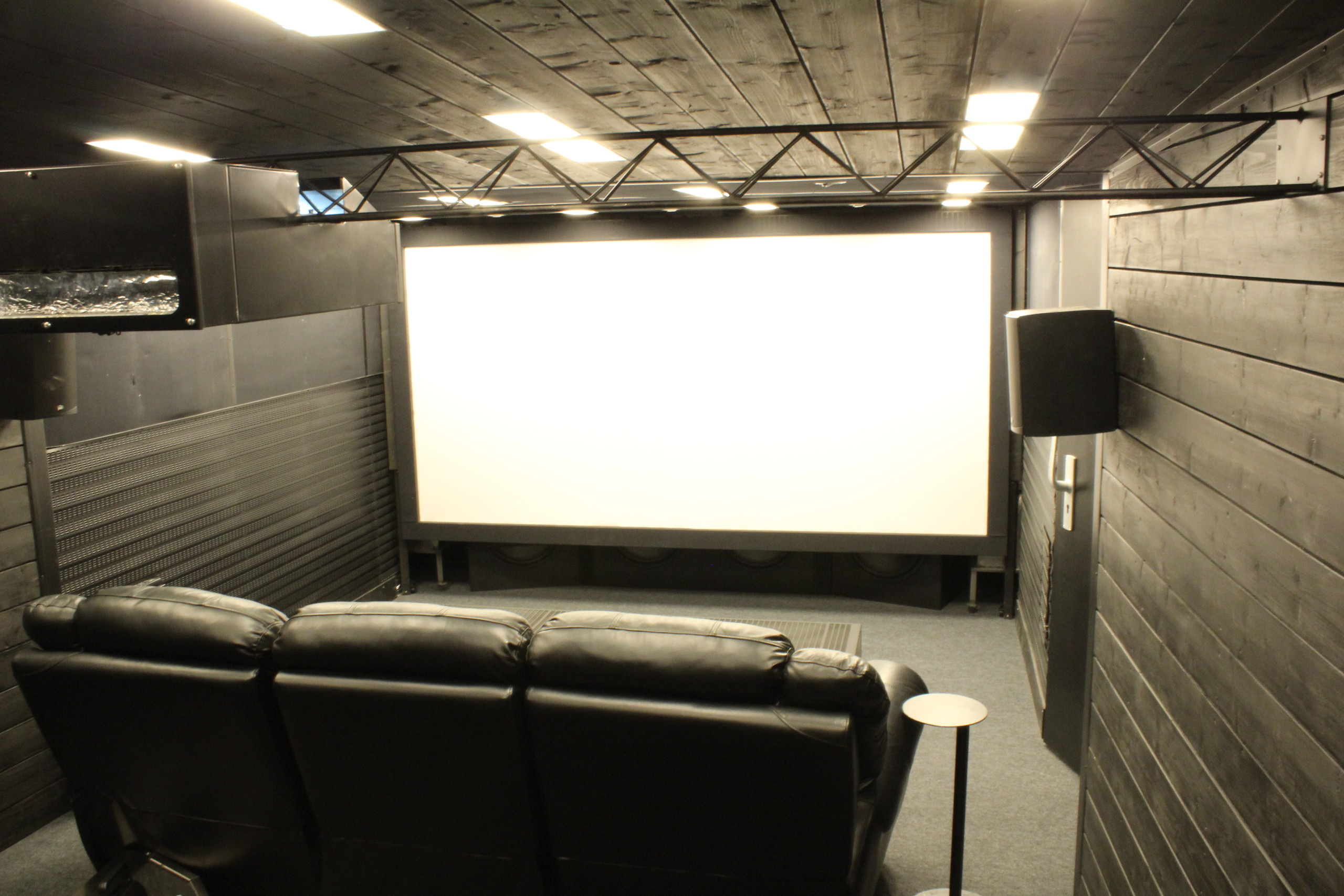

Med duk uppe
Duken har måtten 1447x2930mm viket blir en mix mellan 16:9 & 2.35:1, denna är 2.025:1 viket gör att en 16:9 bild med vanlig 2.35 bild i kommer kunna zoomas upp så bara bilden och sub texten är kvar. (2016-11-27 16:01:39) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  PSB Alpha B1

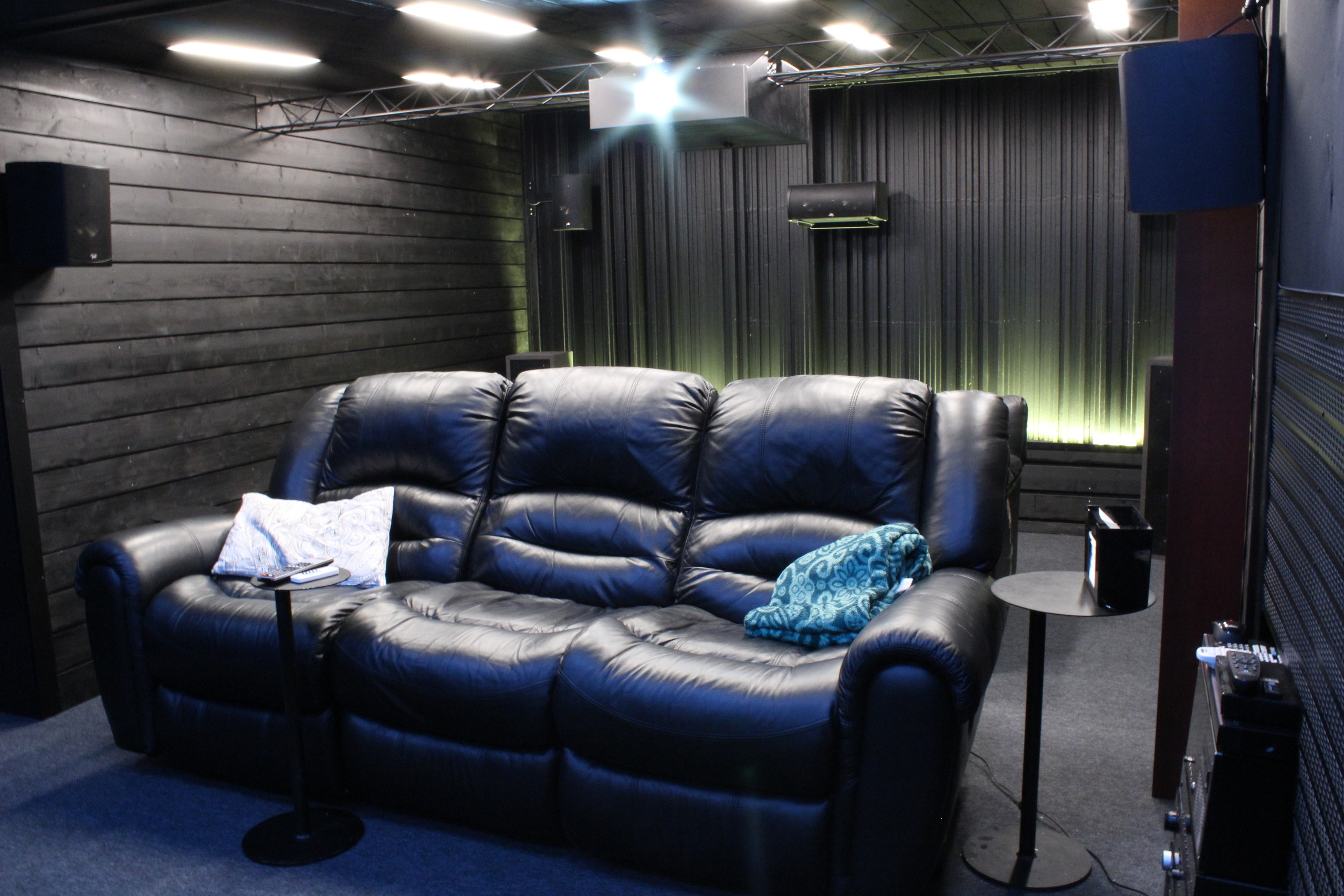

Bakre delen av bion.
Här ser man bakre surround högtalare och diffusions vägg, projektorn sitter i en hushbox som hänger i en egen gjord aluminium tross, tak montering var inte möjlig då taket vibrerar vid infrabas. (2016-11-27 16:19:55) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  PSB Alpha B1

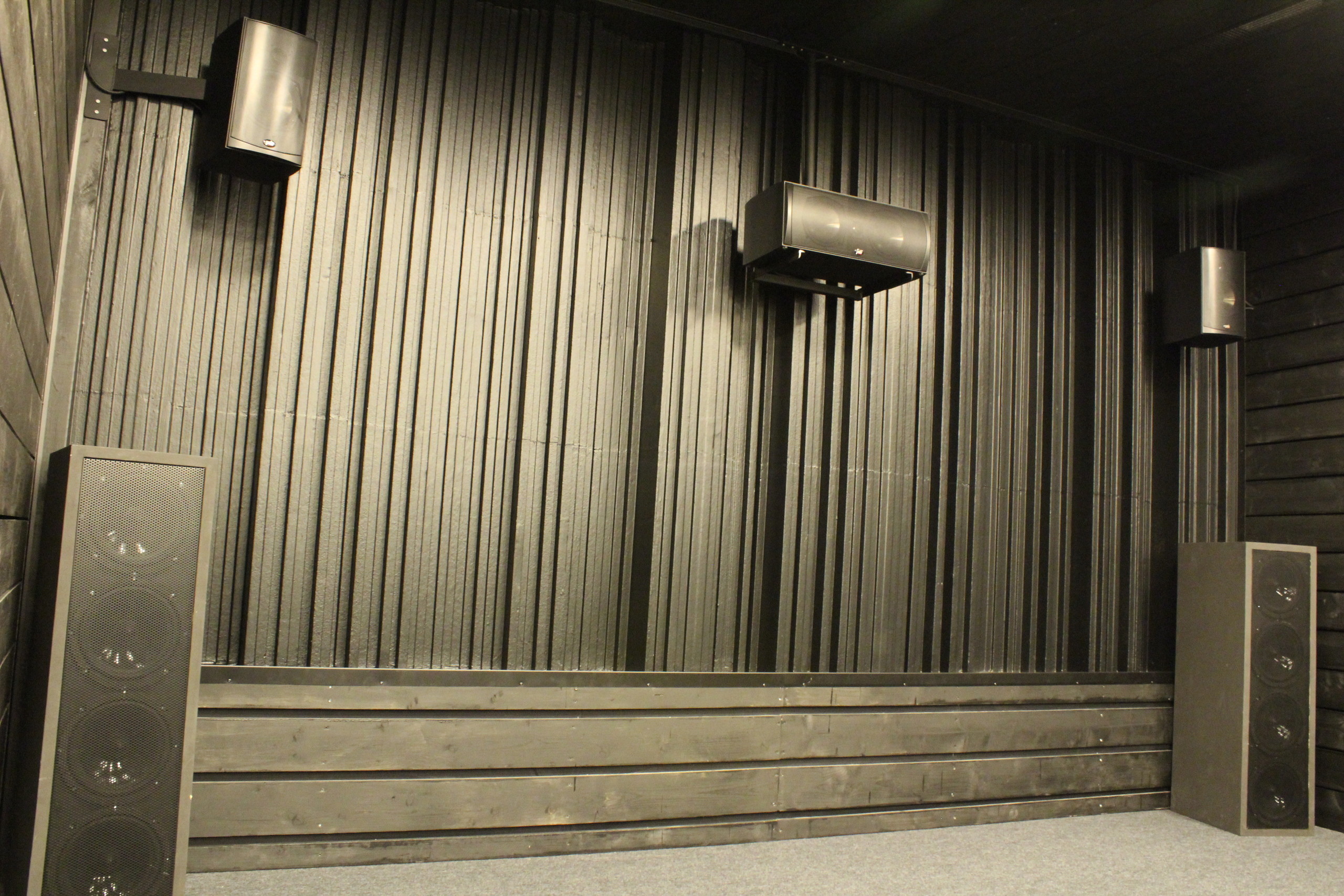

Diffusorvägg och bakre surround
Här ser man den bakre diffusorn(3.6x1.8 meter) som är limmad på en membran absorbent, så hela väggen vibrerar med den djupaste basen och absorberar den. (2016-11-27 15:33:28) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  PSB Alpha B1

Egentillverkad dörr.
Här ser man den egenbyggda dörren som en låskista från ett test rum för gasturbiner och den har handbyggt lås system har trippla lås punkter som trycker emot dörren så den blir helt tät och stabil.  Dörren är byggd av 3mm stål och är extra förstärkt inuti och fylld med markisolering och klädd med en 22mm MDF skiva. (2016-11-29 21:42:01) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  PSB Alpha B1

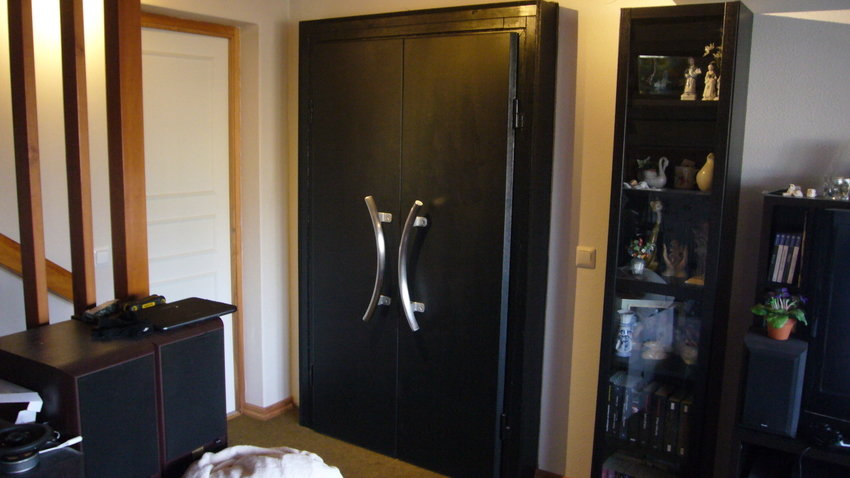

Yttre dubbel dörrar
Egen tillverkade dörrar och handtag i rostfritt. (2016-11-20 16:03:38) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Yamaha RX-V767

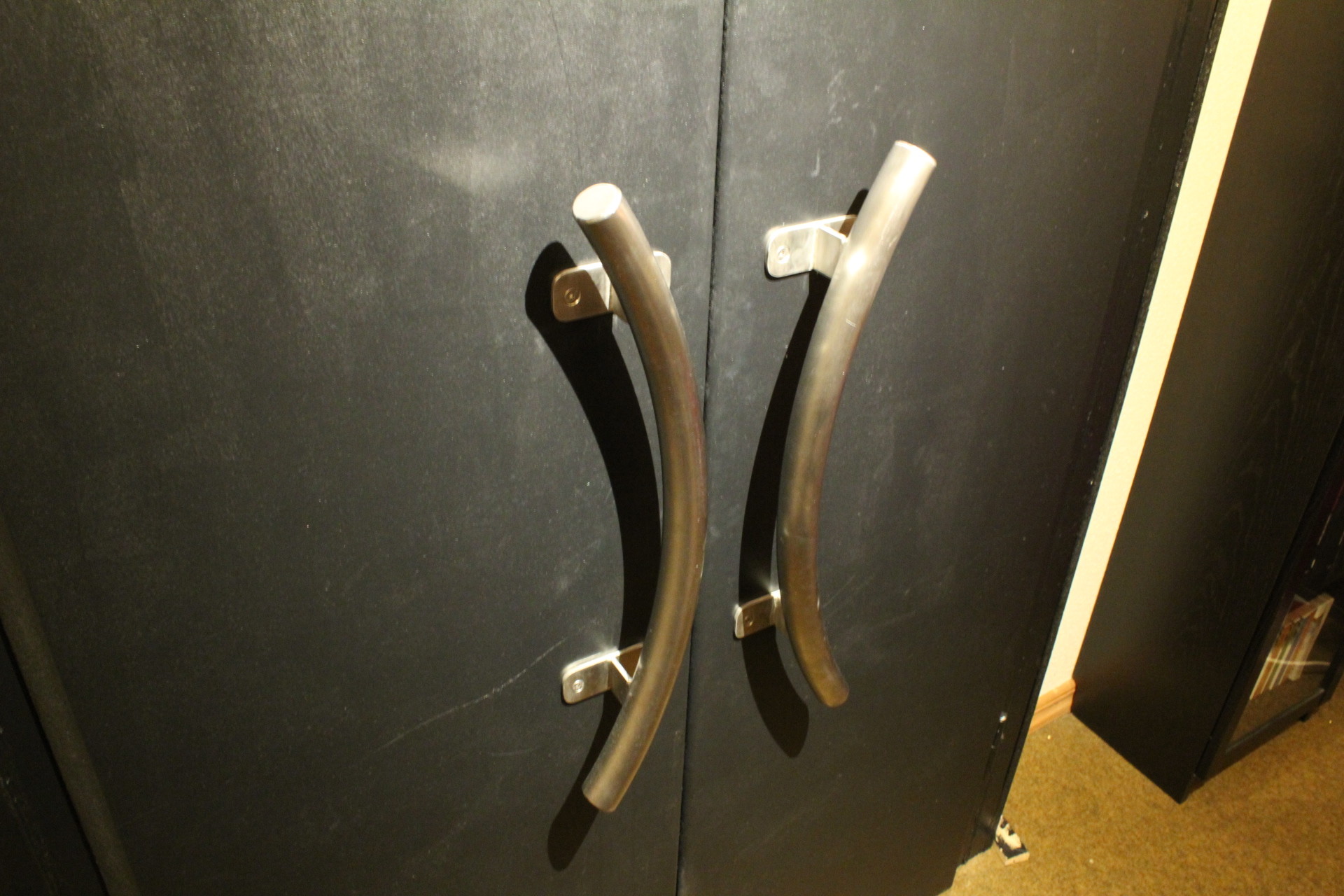

Handtag till ytterdörrar
Här är de rostfria handtagen jag tillverkat till dörrarna. (2016-12-03 10:57:13) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  PSB Alpha B1

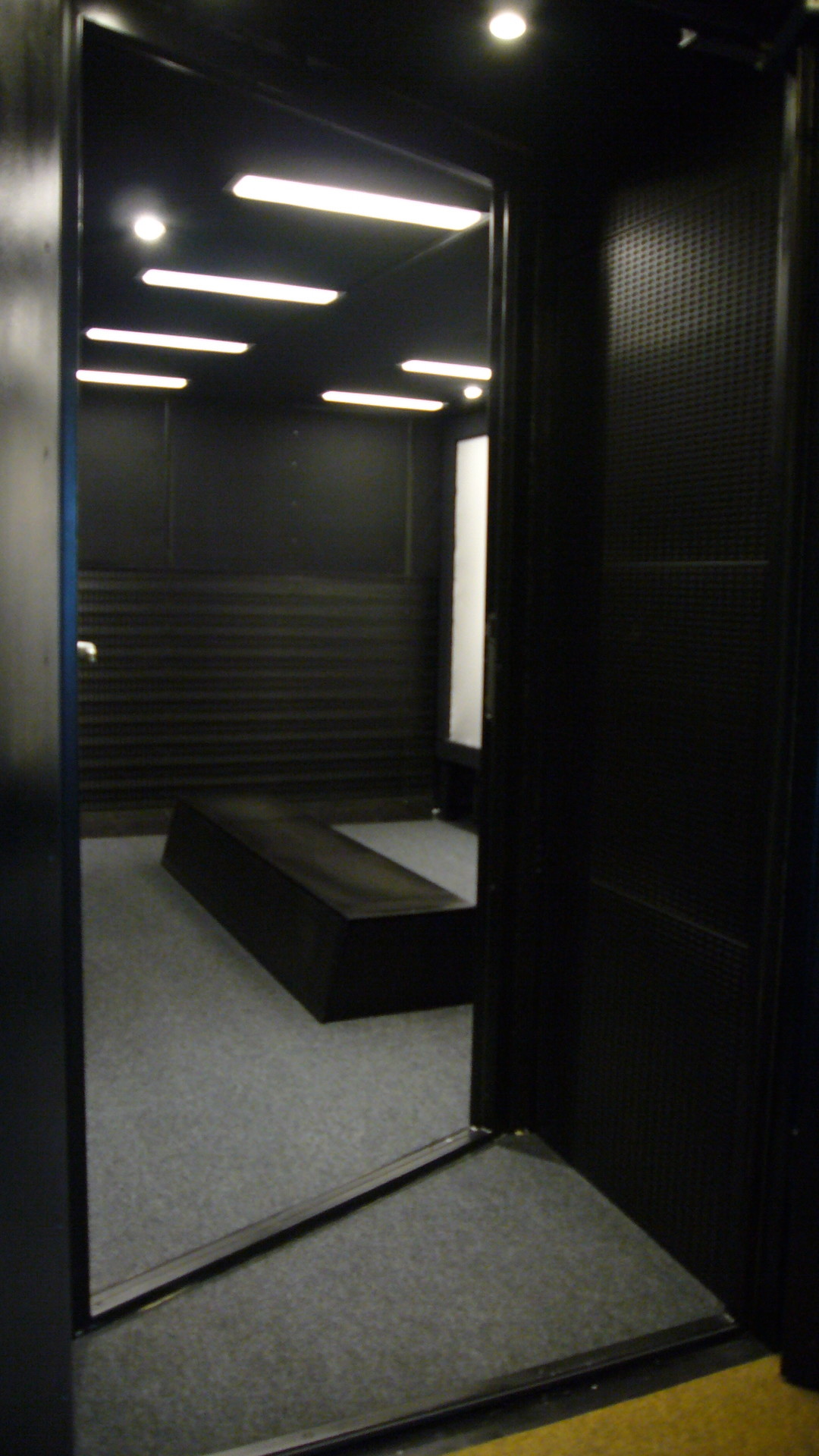

Dubbla dörrar

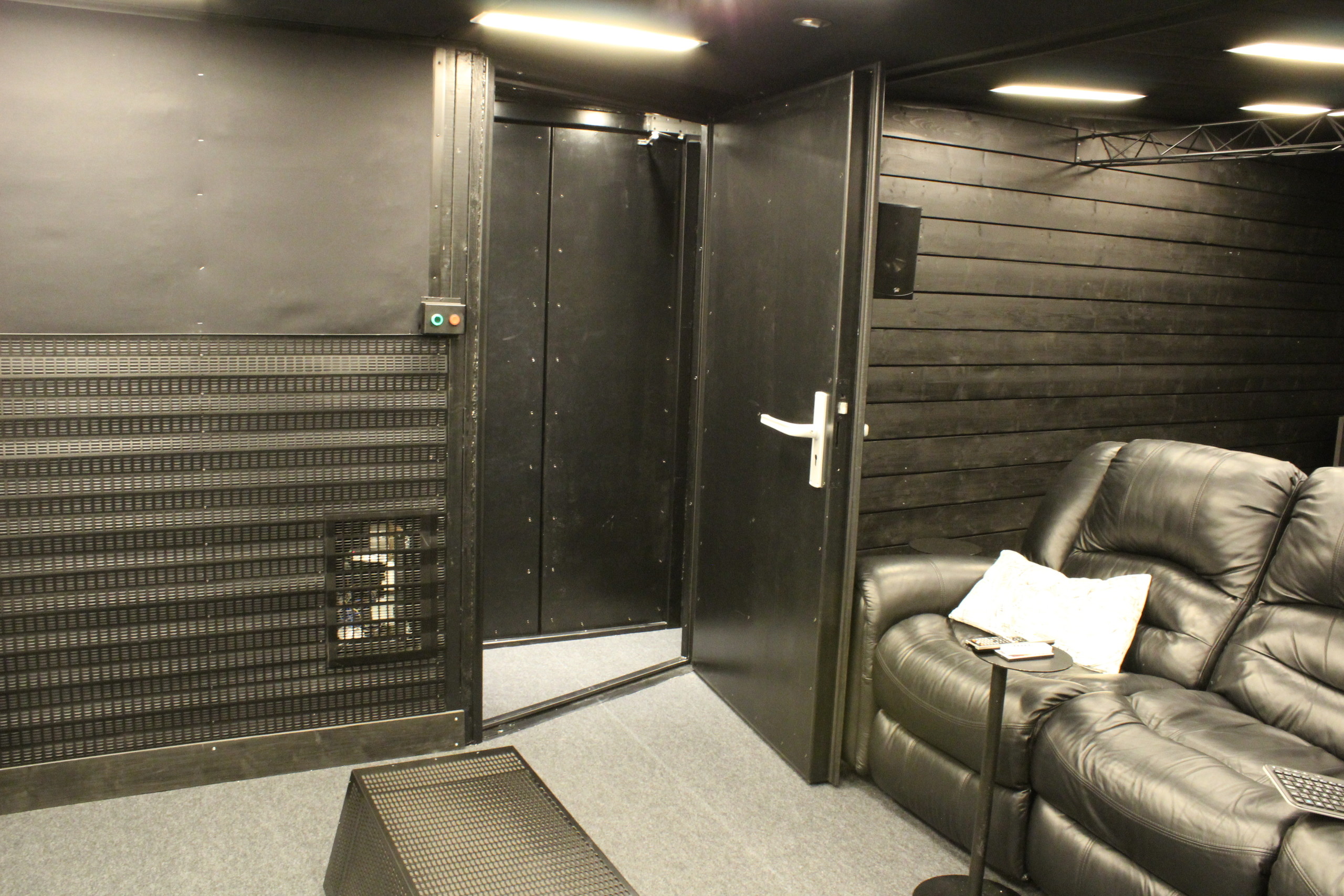

I bion är det dubbla ljudisolerade dörrar med en sluss emellan så det går att gå ut under spelning utan att det låter så mycket ut i huset, alla dörrar är tillverkade av mig själv. (2016-11-20 15:58:26) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  CSS SDX15

Trä paneler
Här ser man spalt panelerna som är avstämda och dämpar visa problem frekvenser i rummet. (2016-11-27 16:23:39) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  PSB Alpha B1

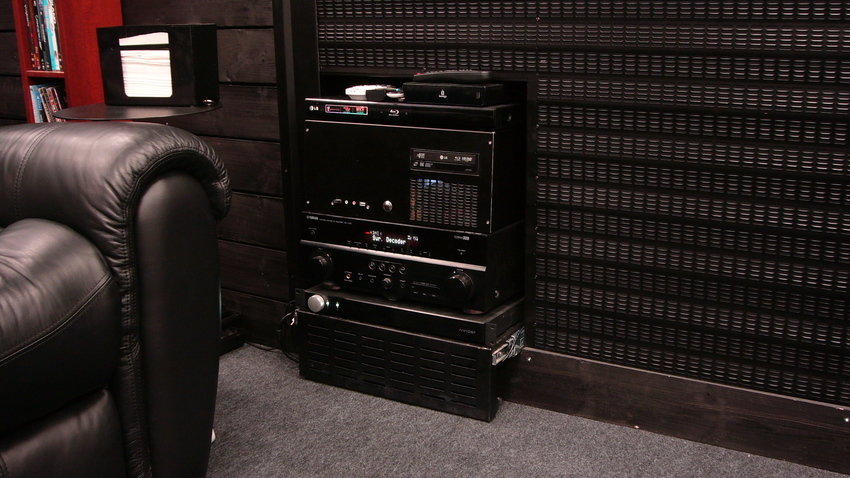

Elektronik

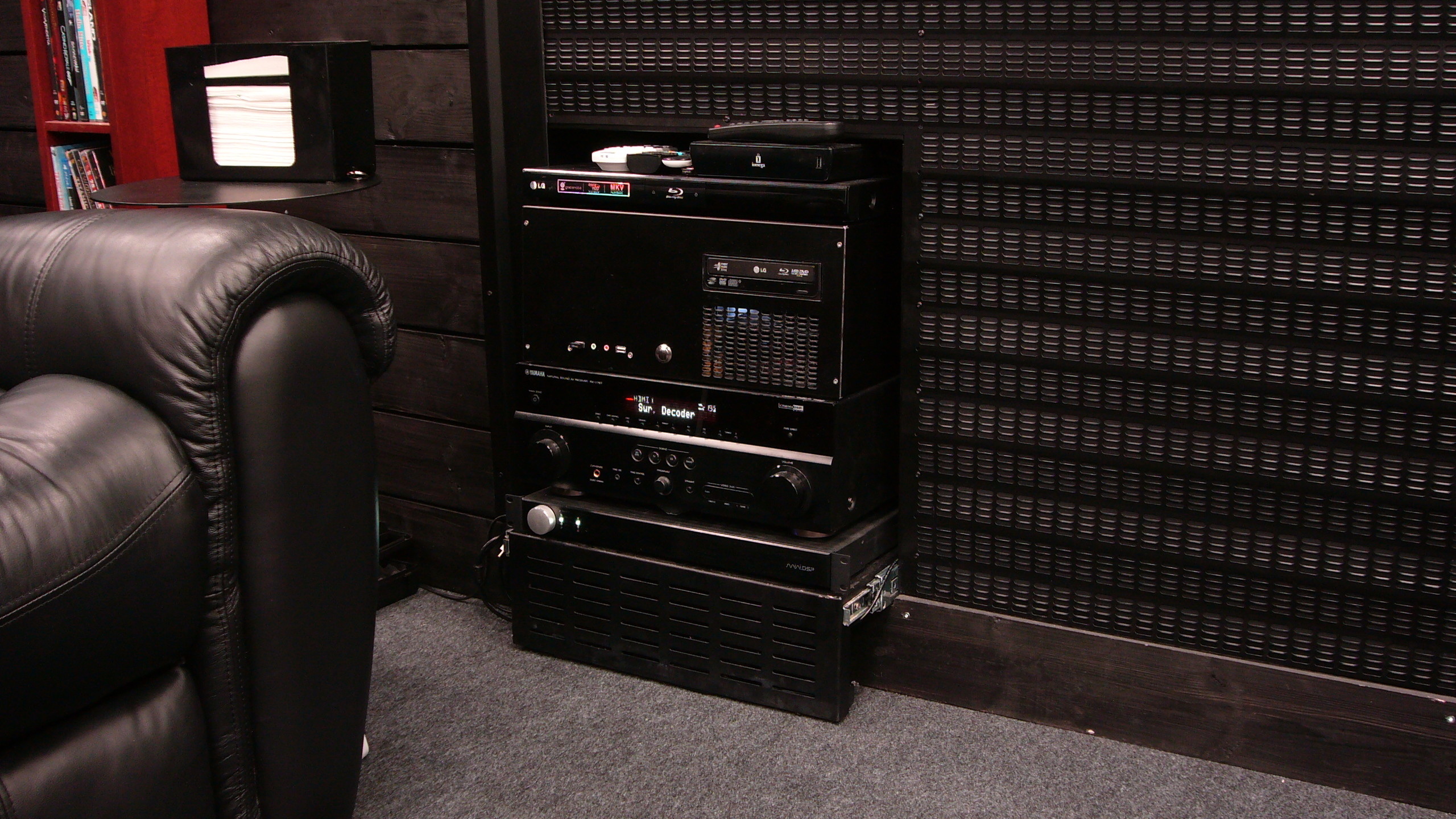

Den ända elektroniken inne i rummet är HTPC, Recevier, Signal processor, bluray/media spelare. allt står på en utdragbar hylla, byggt själv så klart! (2016-11-22 20:46:24) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Yamaha RX-V767

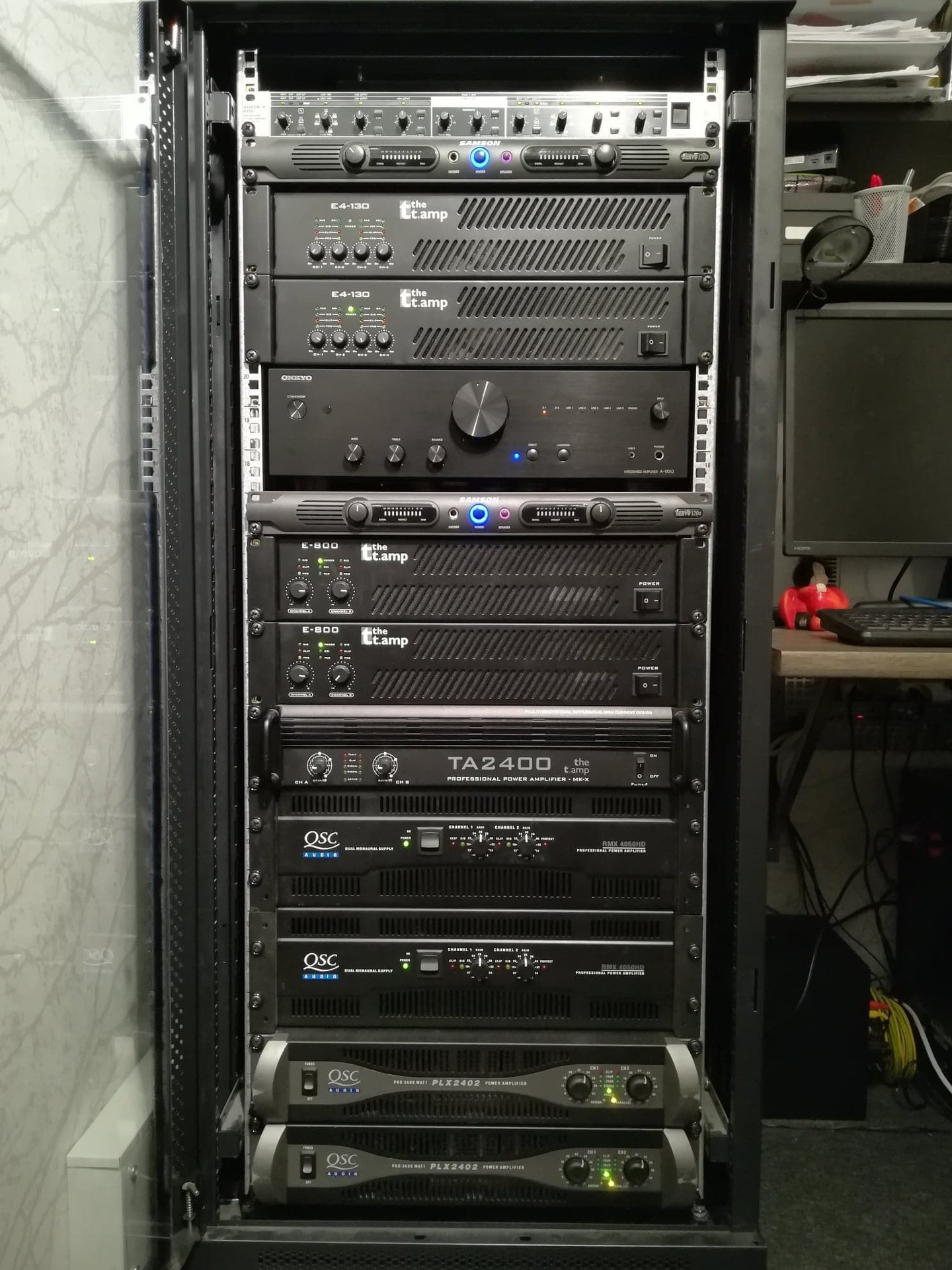

Slutstegs rack!
Utanför bion står ett stort rack med alla slutsteg till samtliga högtalare i bion. För att kyla ner allt sitter det 9st 120mm temp styrda fläktar(både av/på och hastighet varierar)
Här sitter det:
2st Pioneer förstärkare till surround kanalerna.
2st Samson servo 120A till diskanter i front högtalarna
2st The t.amp E800 till mellanregister i front högtalarna
1st The t.amp TA2400 MK-X till CSS SDX15 rör basarna i hörnen.
1st The t.amp Proline 3000 till de 4st 18" basarna. (2016-11-27 21:09:40) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  the t.amp Proline 3000,  the t.amp TA2400 MK-X

18" basar
Här är de 4st Stereo Integrity HT18 basarna som är i slutna lådor. (2017-02-19 14:35:27) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Yamaha RX-V767

Front högtalarna
Front högtalarna är ett hemma bygge och dom är bestyckade med AE TD12M mellanregister, diskant driver Beyma cp380m som titter i ett H290C horn/wave guide. (2016-11-20 14:00:55) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

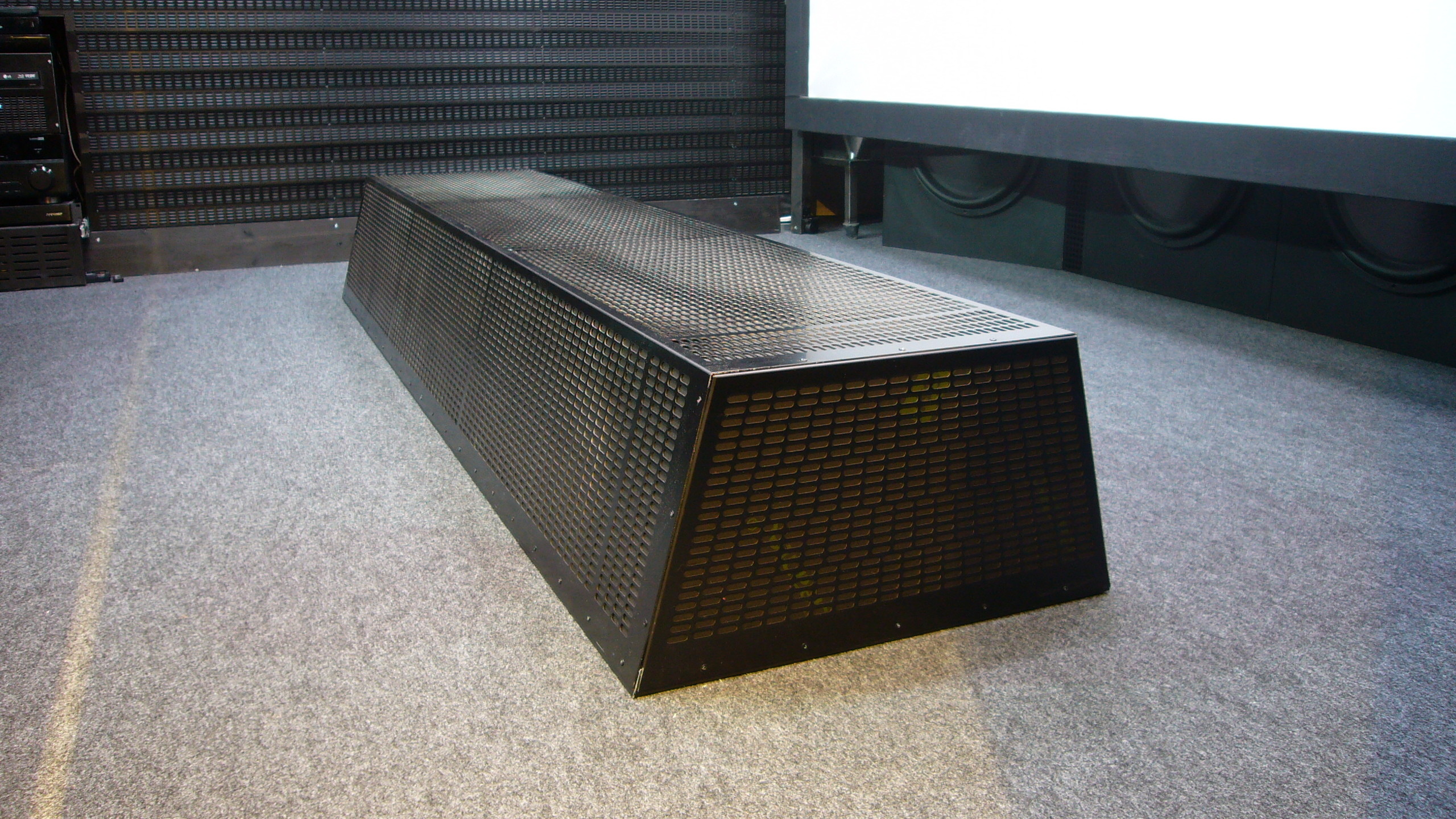

Golvdämpnings panel
Här är golvdämpnings panelen som är ca 50x30x200cm stor och är fylld med paroc invent svarta akustik skivor och flexibatts isolering, panelen dämpar bort den direkta golvstudsen ifrån front systemet. (2016-11-21 14:51:13) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  CSS SDX15

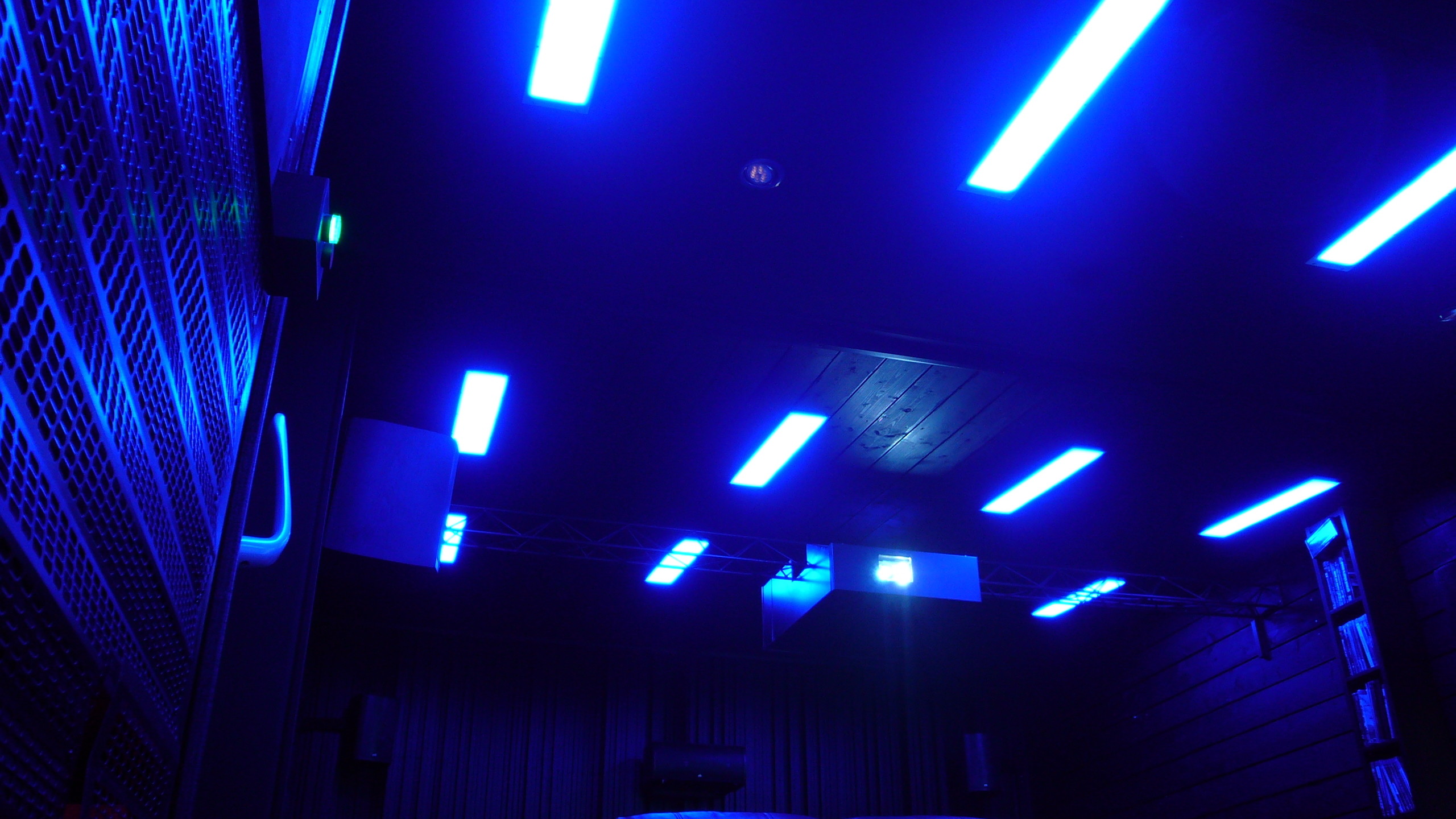

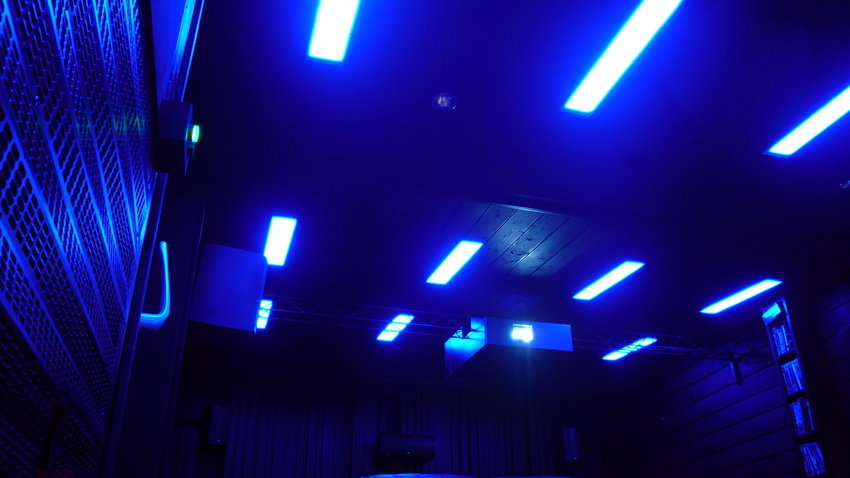

Lampor
Alla lampor har RGB färger så man kan ställa in exakta färger, lamporna har även vanliga vita led lampor för att kunna lysa extra starkt vid behov. (2016-11-24 21:42:59) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  Epson EH-TW5300

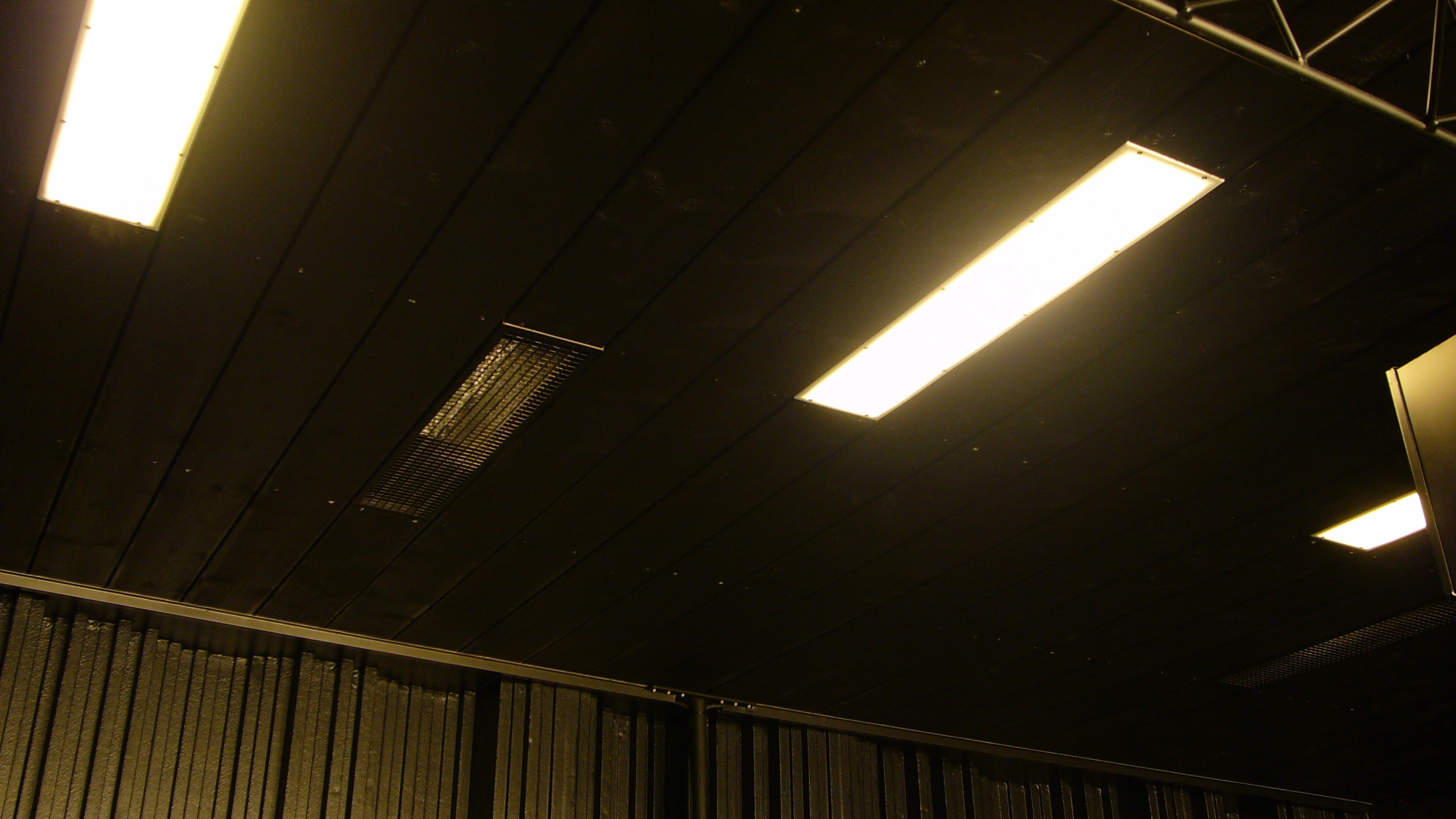

Ventilation och lampor
Här ser man de infällda fläkt donen och de egenbyggda lamporna. (2016-11-25 22:36:21) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  PSB Alpha B1



Viktat medelbetyg:  (9.73) (baserat på 25 st)  Visa lista
Maccan1    2017-10-09 16:10:11
walle_1    2017-09-11 21:52:31
Velodynamic    2017-03-11 00:44:16
hkforever    2017-03-05 18:11:23
JoJoJohan    2017-03-02 19:37:12
philipbtz    2017-02-21 10:59:53
PML73    2017-02-20 14:44:36
Erik_N    2017-02-19 16:11:00
Akheron    2017-02-10 20:33:47
Ingemar100    2017-02-07 20:31:20
FEA    2017-01-30 18:24:41
Octopussy    2017-01-13 23:32:42
akterspegel    2017-01-10 08:44:41
ssoep    2016-12-27 19:35:33
Thomas_S    2016-12-23 00:04:35
Dez    2016-12-11 16:19:10
vinballe    2016-12-04 15:30:03
Schonning    2016-11-28 07:42:20
Takeo    2016-11-27 22:24:01
snokke    2016-11-27 18:32:50
johan b-lund    2016-11-27 17:32:59
Boriss    2016-11-21 13:04:02
juan    2016-11-20 20:36:20
MikaelJ    2016-11-20 18:21:30
Ribl    2016-11-20 18:14:21
Ge betyg
Du måste vara inloggad för att kunna sätta betyg.
Om du vill använda lite fler avancerade alternativ när du svarar, eller om du vill se alla kommentarer så kan du gå till forumtråden för kommentarer på just detta album.
dac83   2017-11-21 18:13:57 Anmäl

Ljudtrycket räcker till som det är, det jag vill ha bättre är lite mer respons neråt i frekvens och kanske få ännu renare bas...  Men med den nya setupen så kommer jag inte kunna spela högre utan det kommer vara på samma nivå ungefär.

Ala_95   2017-11-19 00:08:41 Anmäl

Jag har tänkt sälja dom, skulle ha köpt fler HT18 basar och ha 8st såna 18" istället för rören, sen så var tanken att att sammtidigt att ha nya finare 18" basar i front systemet men HT18 basarna sålde slut och tillverkas inte längre.



Så det får bli att sälja rören och köpa 4st BMS 18S450 att ha i front systemet(istället för HT18 basarna jag har nu) och bygga nya större slutna lådor till de 4st HT18 basarna jag har och dom kommer stå dolda på samma plats som rören står idag.

Brutalt!



Känner du att din nuvarande setup inte riktigt räcker till eller?

dac83   2017-11-18 11:52:57 Anmäl

Ska du göra dig av med basrören? :o Tänker du ersätta dom med något annat eller anser du att det räcker med dom andra basarna?



Jag har tänkt sälja dom, skulle ha köpt fler HT18 basar och ha 8st såna 18" istället för rören, sen så var tanken att att sammtidigt att ha nya finare 18" basar i front systemet men HT18 basarna sålde slut och tillverkas inte längre.



Så det får bli att sälja rören och köpa 4st BMS 18S450 att ha i front systemet(istället för HT18 basarna jag har nu) och bygga nya större slutna lådor till de 4st HT18 basarna jag har och dom kommer stå dolda på samma plats som rören står idag.

Ala_95   2017-11-17 21:55:08 Anmäl

Ska du göra dig av med basrören? :O Tänker du ersätta dom med något annat eller anser du att det räcker med dom andra basarna?

dac83   2017-10-14 13:20:27 Anmäl

Så kul att se hur andra löser saker och ting. Dörrarna blev bra, sygga handtag! Det där med ljudsluss tror jag på, tyvärr så blir min ljudsluss lite för liten (smal), om man inte kan göra sig väldigt smal typ 25 cm. Men jag tror skarpt på detta med dubbla dörrar och att det spelar stor roll. Hur mycket av ljudet slipper ut ur ditt rum? Hur stor inverkan tror du att dina väggars uppbyggnad har på ljudnivån utanför rummet osv. Peter



Det är väldigt väl dämpat rum och det är nästan bara infra bas som kommer upp igenom taket, annars kan man spela väldigt fritt och det låter väldigt lite utanför, väggarna är ju ganska hårda och tunga så det är ganska låg frekvens som dom släpper igenom, allt över hålls inne och väggarna resonerar inte alls vilket gör att bas/midbas blir väldigt bra respons i utan att man hör väggarna skramla.







Ojojoj, detta var bland det sjukaste jag sett. Tur man inte är värst ;-) Jag nöjde mig med 2st SI 18HT.... Vilken nettovolym har du på lådorna?







120 liter sluten är det, men ska nog köpa fler och ha lite större lådor.

Maccan1   2017-10-09 16:03:11 Anmäl
Ojojoj, detta var bland det sjukaste jag sett. Tur man inte är värst ;-) Jag nöjde mig med 2st SI 18HT.... Vilken nettovolym har du på lådorna?
Hellpe   2017-10-08 23:11:57 Anmäl
Så kul att se hur andra löser saker och ting. Dörrarna blev bra, sygga handtag! Det där med ljudsluss tror jag på, tyvärr så blir min ljudsluss lite för liten (smal), om man inte kan göra sig väldigt smal typ 25 cm. Men jag tror skarpt på detta med dubbla dörrar och att det spelar stor roll. Hur mycket av ljudet slipper ut ur ditt rum? Hur stor inverkan tror du att dina väggars uppbyggnad har på ljudnivån utanför rummet osv. Peter
Blåtand   2017-10-08 16:14:13 Anmäl
Seriöst och brutalt bygge
Velodynamic   2017-03-11 00:43:54 Anmäl
Haha, OMG! Ser ut som en blandning utav äkta biograf, tortyrkammare och massageinstitut. Imponerande bygge.
MikeyB   2017-03-04 19:14:46 Anmäl
Wow! :D

Satan vilket seriöst bygge!
Mycket inspirerande, måste ju vara grymt mäktigt ljud!
