Cinema HQ Byggbilder  Hembiobyggbilder
Viktat medelbetyg:  (9.44) (baserat på 26 st)      15701 besökare       Kommentarer      Anmäl detta album

Dags att förverkliga en dröm och samtidigt smyga igång en ny byggtråd här på forumet. Det blir ett dedikerat biorum som även ska fungera för musiklyssning.

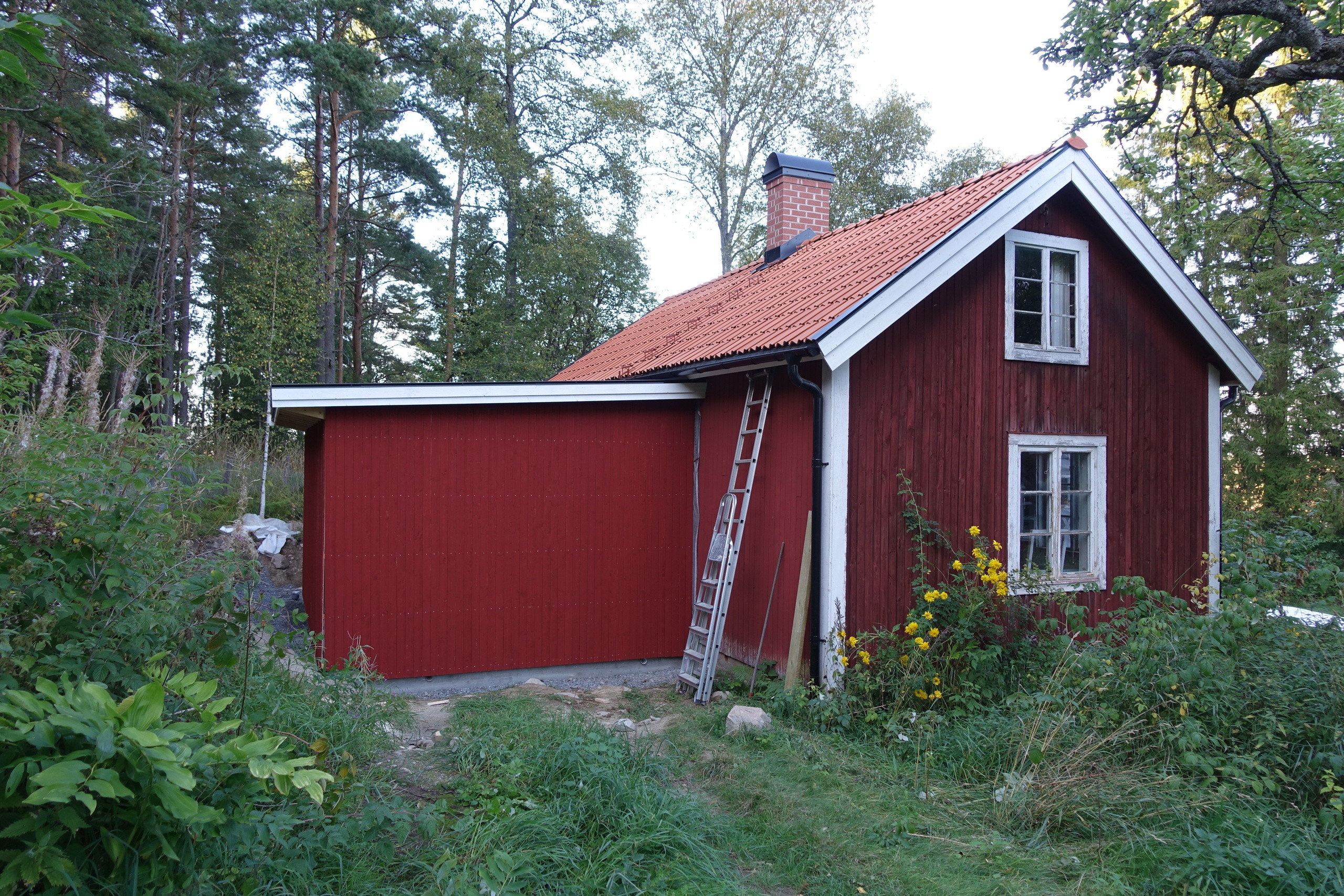

Själva tillbyggnaden blir lite drygt 6x4 meter på ett extrahus vi har på gården, resten av huset kommer fungera som kontor m.m Tyvärr är hela byggnaden i renoveringsbehov så jag kommer inte kunna ägna all tid åt bion då jag gör allt jobb själv.



Produkter i albumet:
Epson EH-TW9200W (Projektorer )
XTZ Cinema 5.1 1x12 (Högtalarpaket för hembio )
Yamaha RX-A3050 (Surround­förstärkare )
Detaljer
Bilder i detta album Växla till minatyrbilder

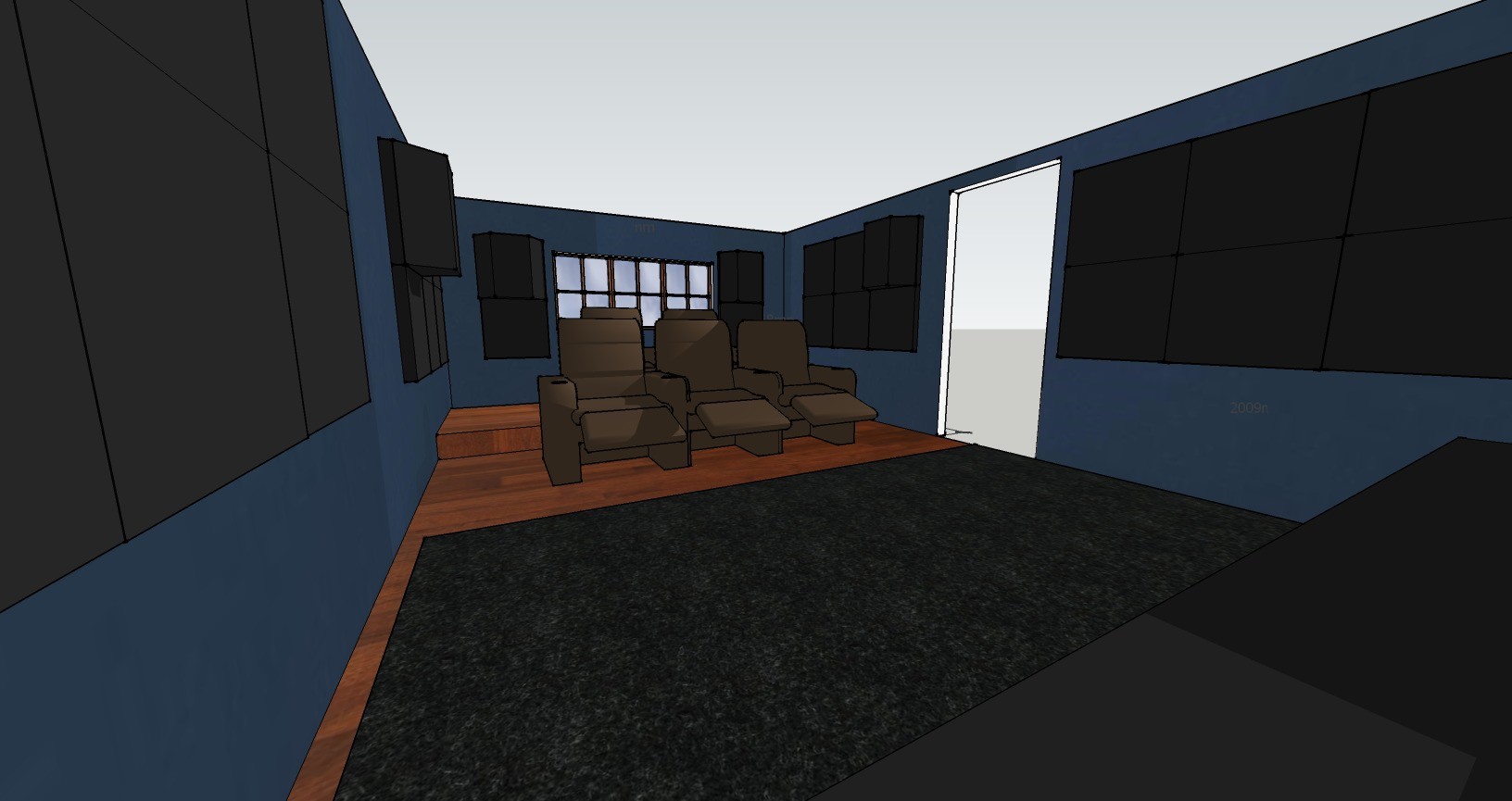

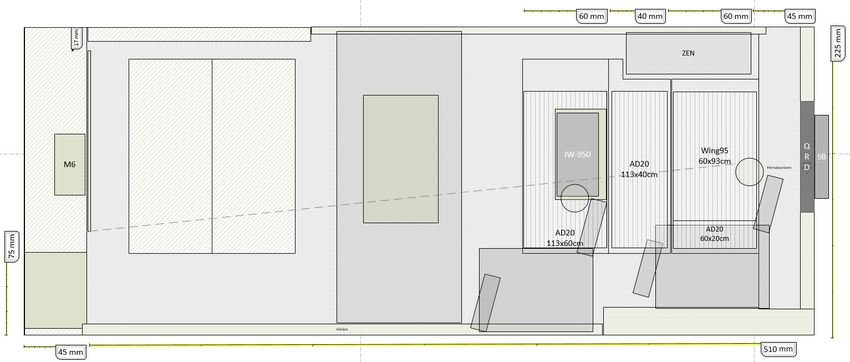

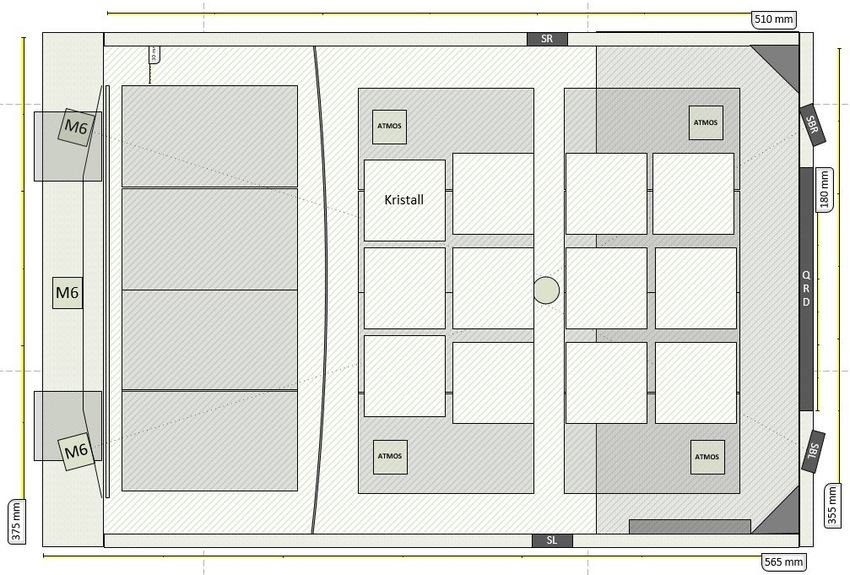

Sketchup skiss
Målbild, färgval kommer garanterat att ändras innan jag är klar. Jo, jag vet att det är olämpligt med fönster i ett biorum, dock mindre klaustrofobiskt samt trevligt med lite dagsljus om man lyssnar på musik. Det kommer gå att täcka fönstret till 100%. (2016-05-22 19:53:15) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  XTZ Cinema 5.1 1x12


(2016-05-22 19:55:36) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:  XTZ Cinema 5.1 1x12

Så påbörjas själva bygget

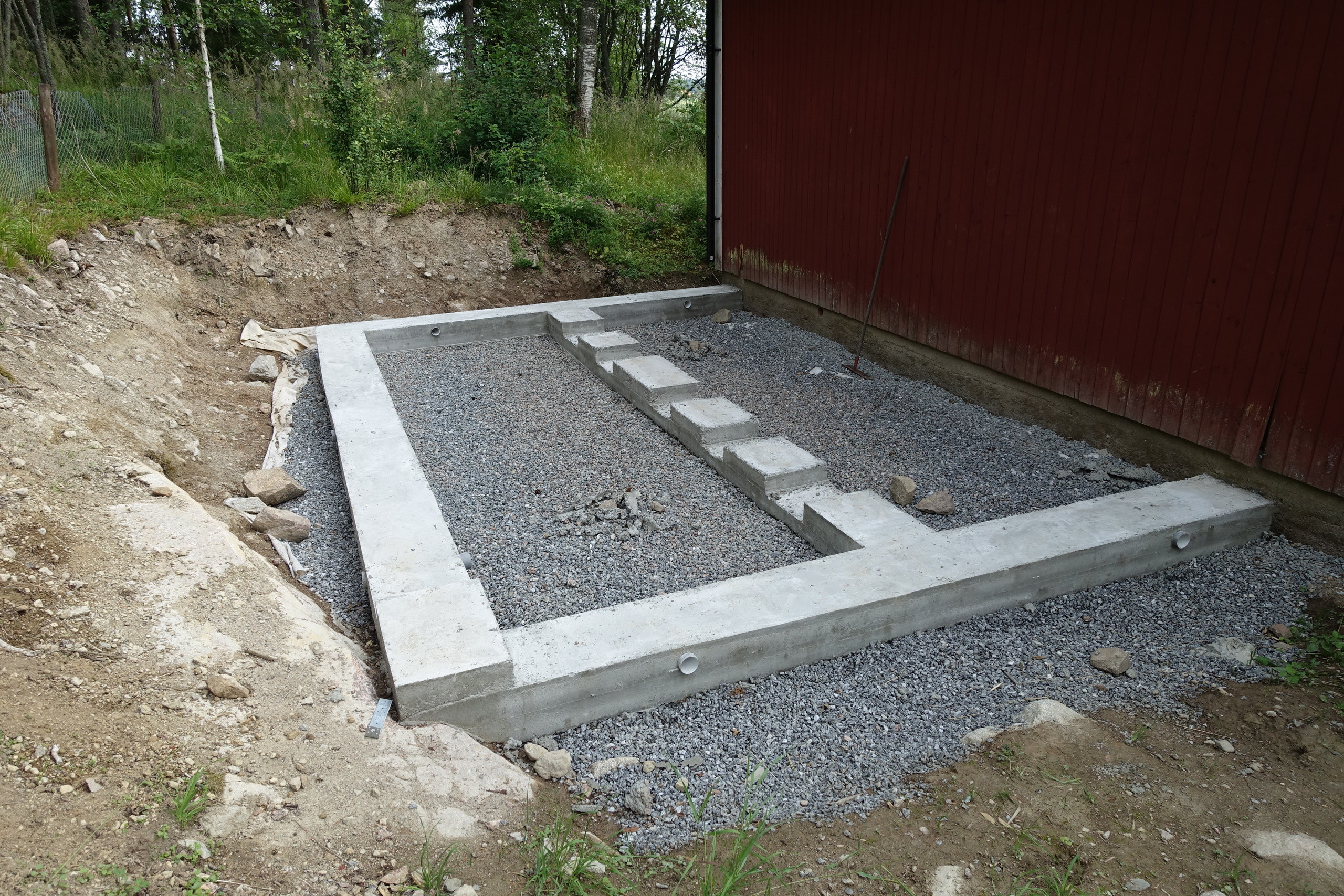

Gjutning klar! (2016-05-22 20:38:58) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

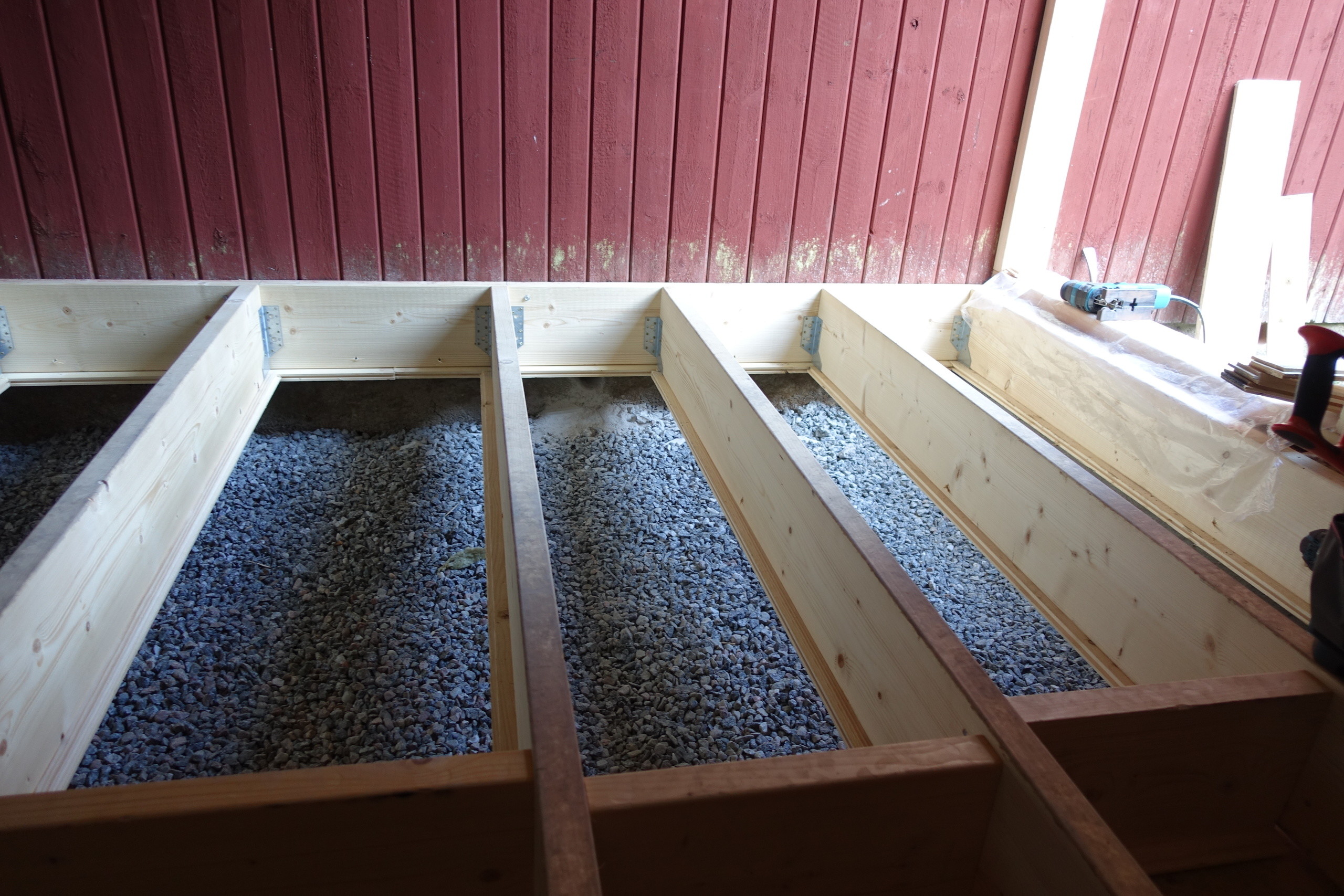

Bjälklag på plats
(2016-05-22 20:43:46) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Regn, kul!
(2016-05-29 19:55:26) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

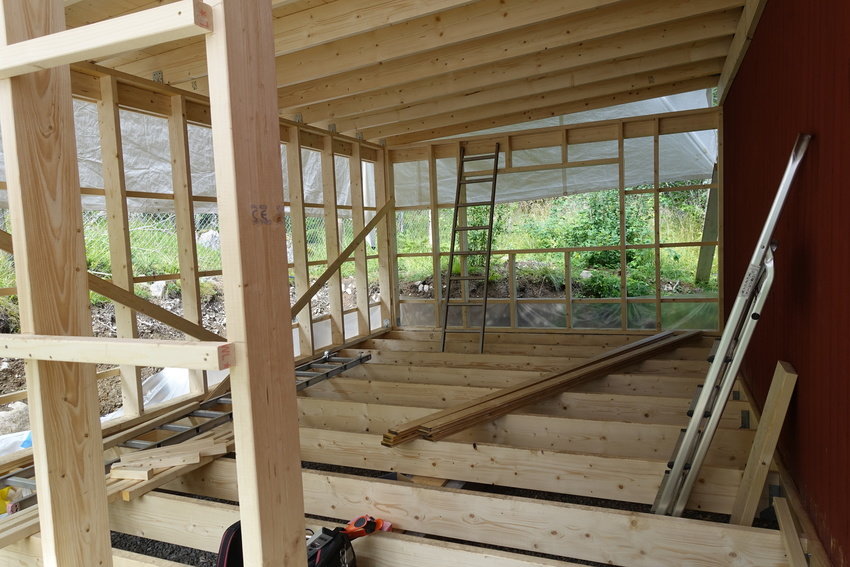

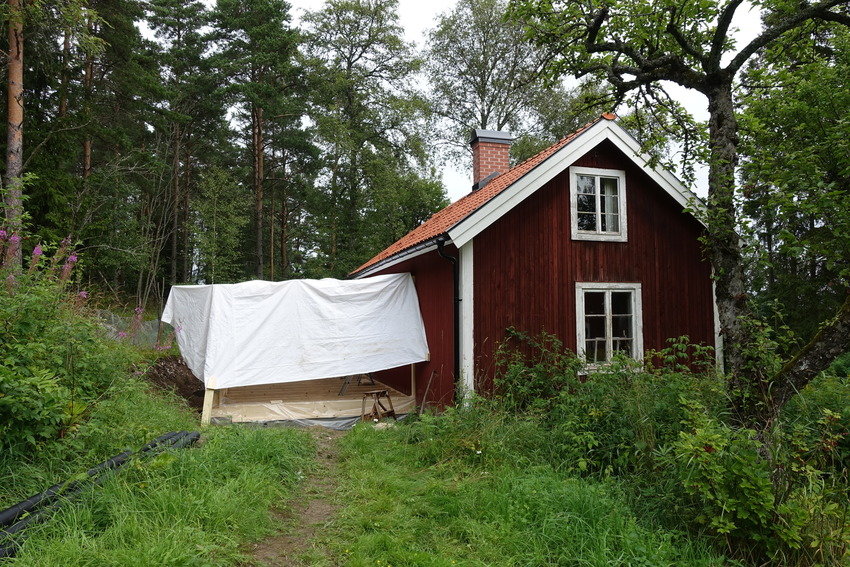

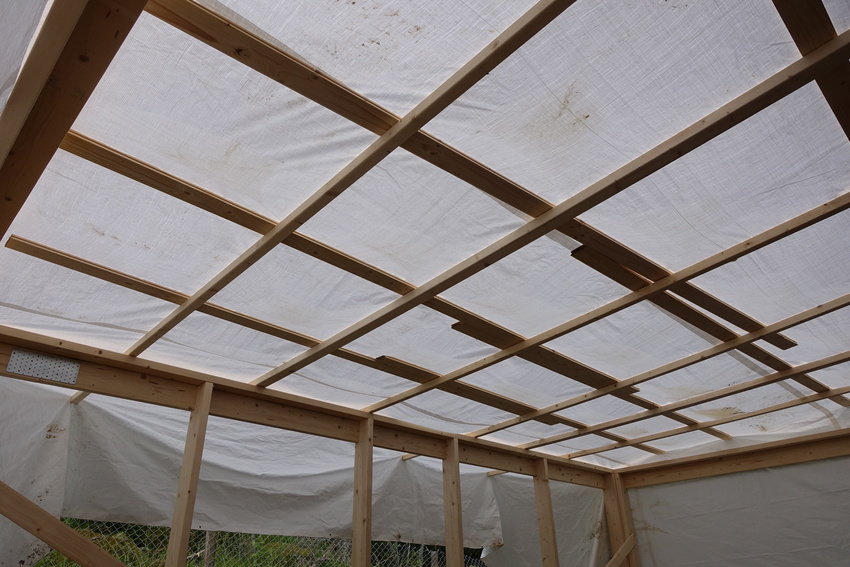

Tillfälligt tak
(2016-05-29 19:58:38) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Börjar likna något
Råspont på plats över takreglarna, känns bra. (2016-05-29 20:04:06) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

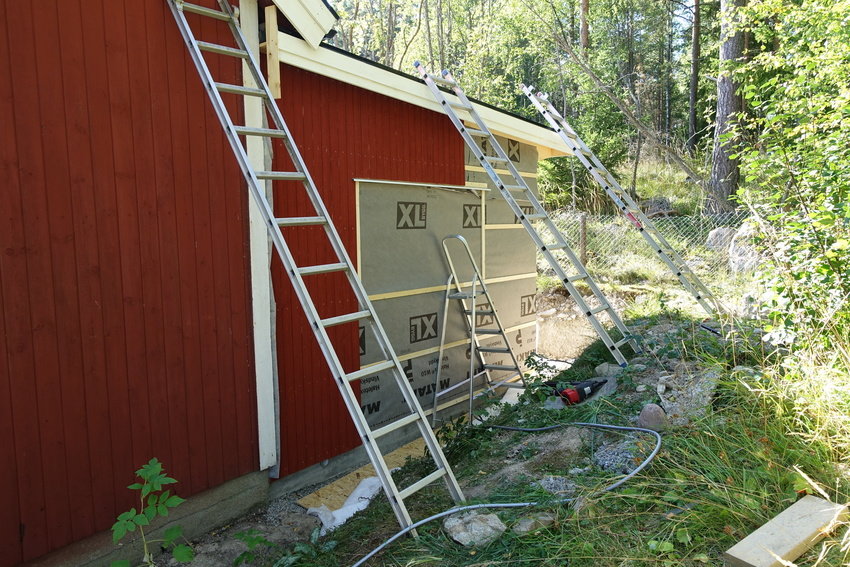

Vindduk
Vindduk på plats, lämnar en öppning då jag inte tagit upp hål för dörren in till huset ännu :-) (2016-06-06 20:35:06) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Takpapp
Icopal Topsafe 3 färdigklistrad, speciallösning för luftspalt med insektsnät som placeras under takskägget mot väggen. Riktigt trångt, men vad gör man inte för att få några centimeter takhöjd till i bion.. (2016-06-06 20:38:12) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Första lagret isolering
Här syns 45 isoleringen inifrån, trossbottenskivor väntar på montering. (2016-06-06 20:46:36) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Ventilation
Extra ventilationshål i gamla husgrunden. Råspont under bjälklag för att fästa trossbottenskivor. (2016-06-12 20:13:19) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Isolering påbörjad
Trossbotten klar, dags för isolering. (2016-06-12 20:17:16) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

paneljobb påbörjat
j-igt trångt och mycket spring när man jobbar själv, tur man har många stegar :-) Här syns också att grunden är sänkt ca 10 cm jämfört med originalhuset, allt för att vinna takhöjd. (2016-06-12 20:24:33) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Golvspån..
(2016-06-21 22:29:51) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Hål i väggen
Passade även på att såga upp dörrhålet med riktiga motorsågen innan jag stängt igen hela ytterväggen. (2016-06-21 22:33:48) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Hel vägg
Vy från sweetspot. I angränsande rummet kommer jag bygga en garderob för elektronik och filmer. (2016-06-26 23:00:11) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Panel klar
Nu återstår bara resten av huset :-) Har även förberett med dränering och markrör för regnavvattning (bortre hörn). (2016-06-26 23:08:28) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Provmontering

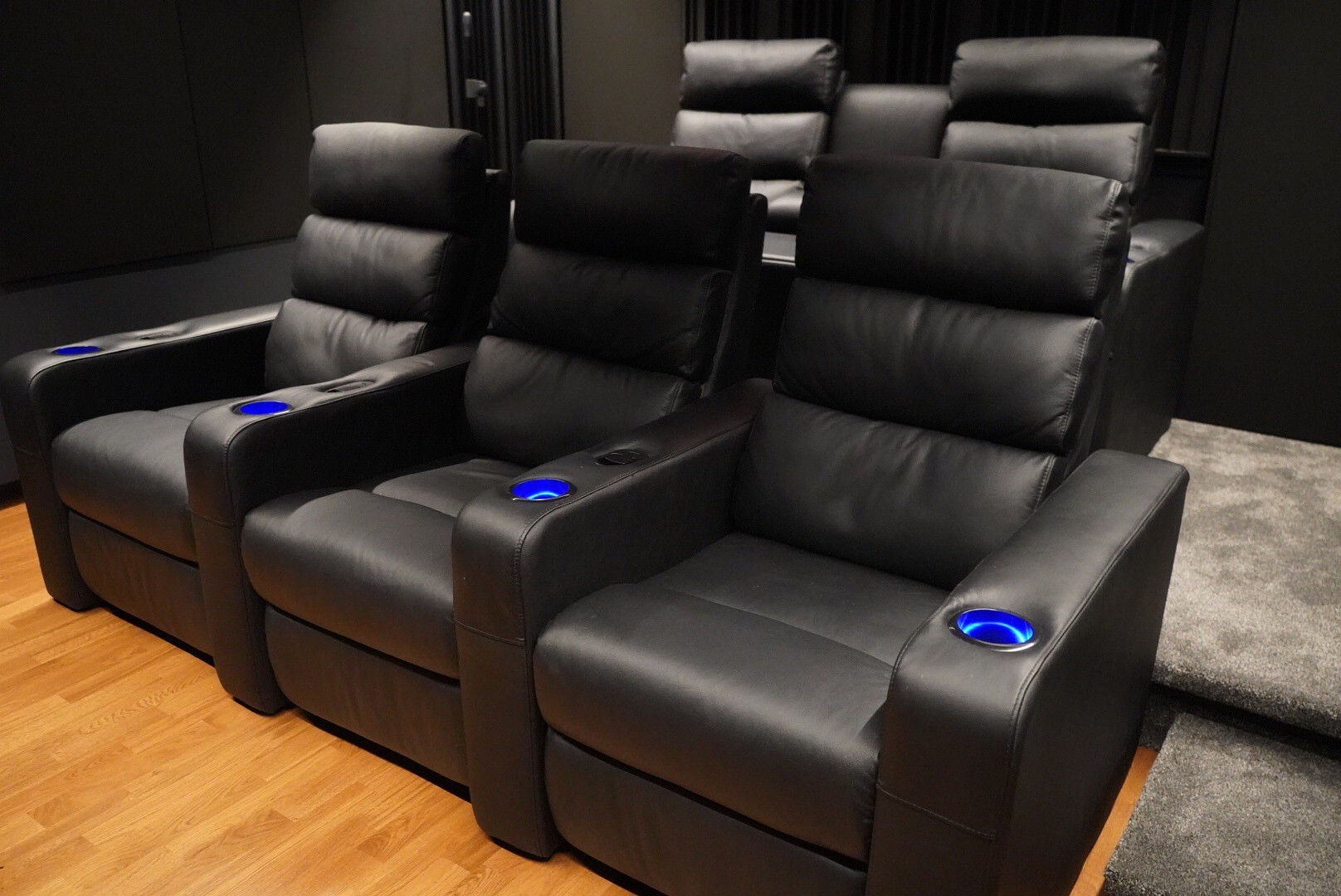

"Gladiator" biorecliner, främre raden (2016-07-03 22:13:54) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Bakre raden
Blir fem platser till att börja med. (2016-07-03 22:15:14) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Fönster monterat
Luftspaltskiva samt ångspärr påbörjat i tak, på golvet ligger 100kg ljudklassad dörr och väntar. (2016-07-03 22:10:04) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

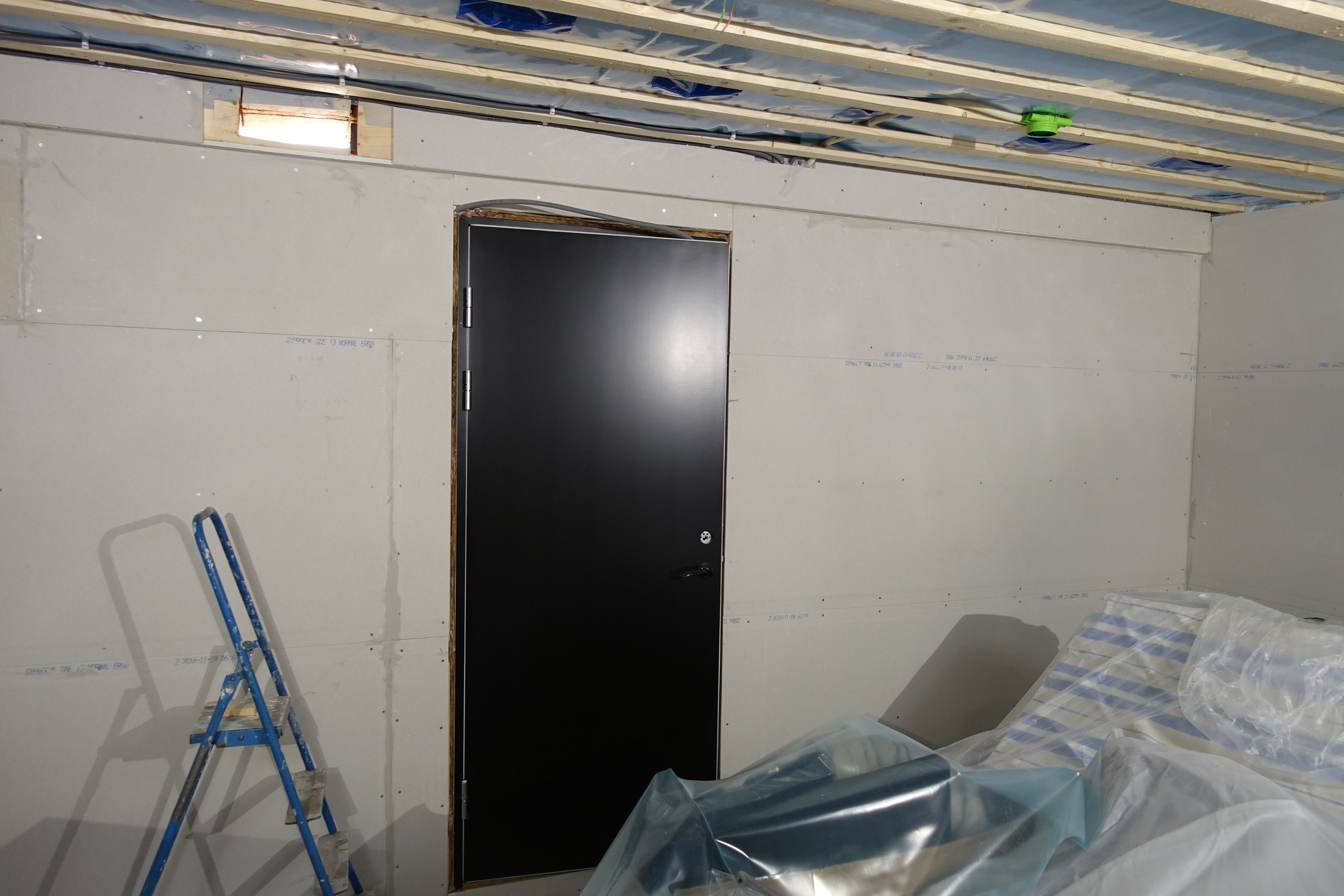

Dörren på plats
Har även börjat med glespanel i taket inför lösullsisolering. (2016-07-06 20:10:42) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Ny elcentral
Byter ut all el i stugan men efter montering av jordfelsbrytare och åskskydd kändes det lite trångt i centralen. Fick bli en extra slavcentral till bion med 18 grupper, borde vara framtidssäkert.

Har även tagit upp ett rektangulärt hål för signalkablar och frånluft, elen kommer matas direkt genom väggen vid elcentralen.

Biorummet får agera lager ett par veckor tills övriga rummen är klara, nästa vecka ska det in nytt trägolv därefter ska jag börja bygga "garderoben". (2016-07-10 21:28:48) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

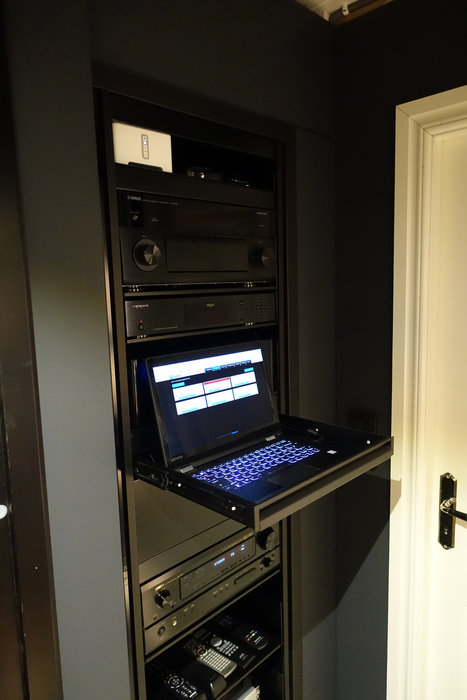

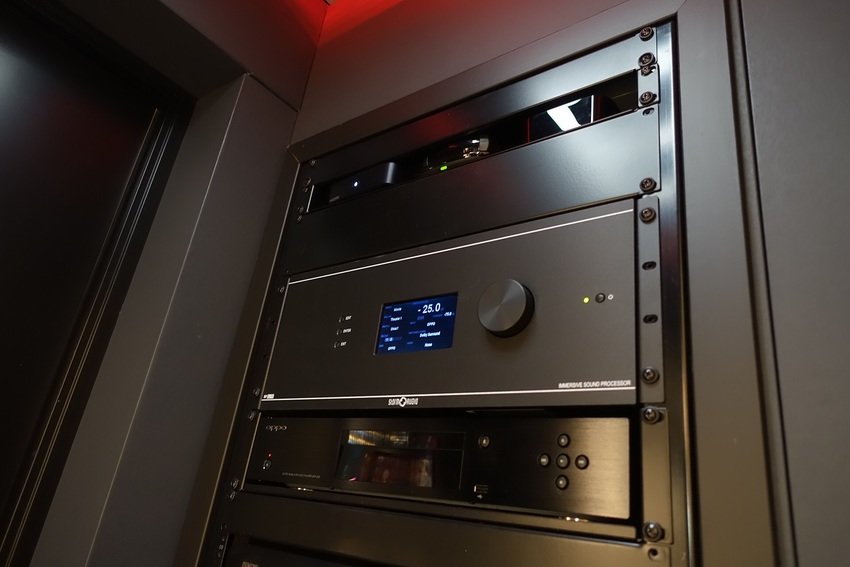

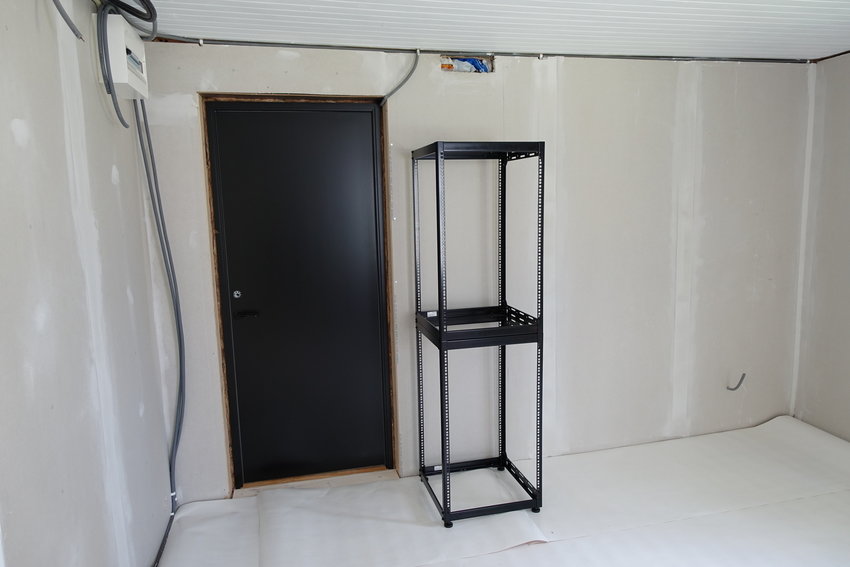

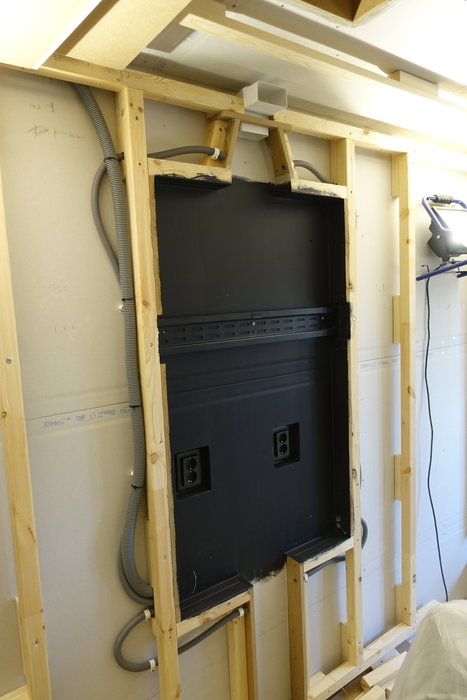

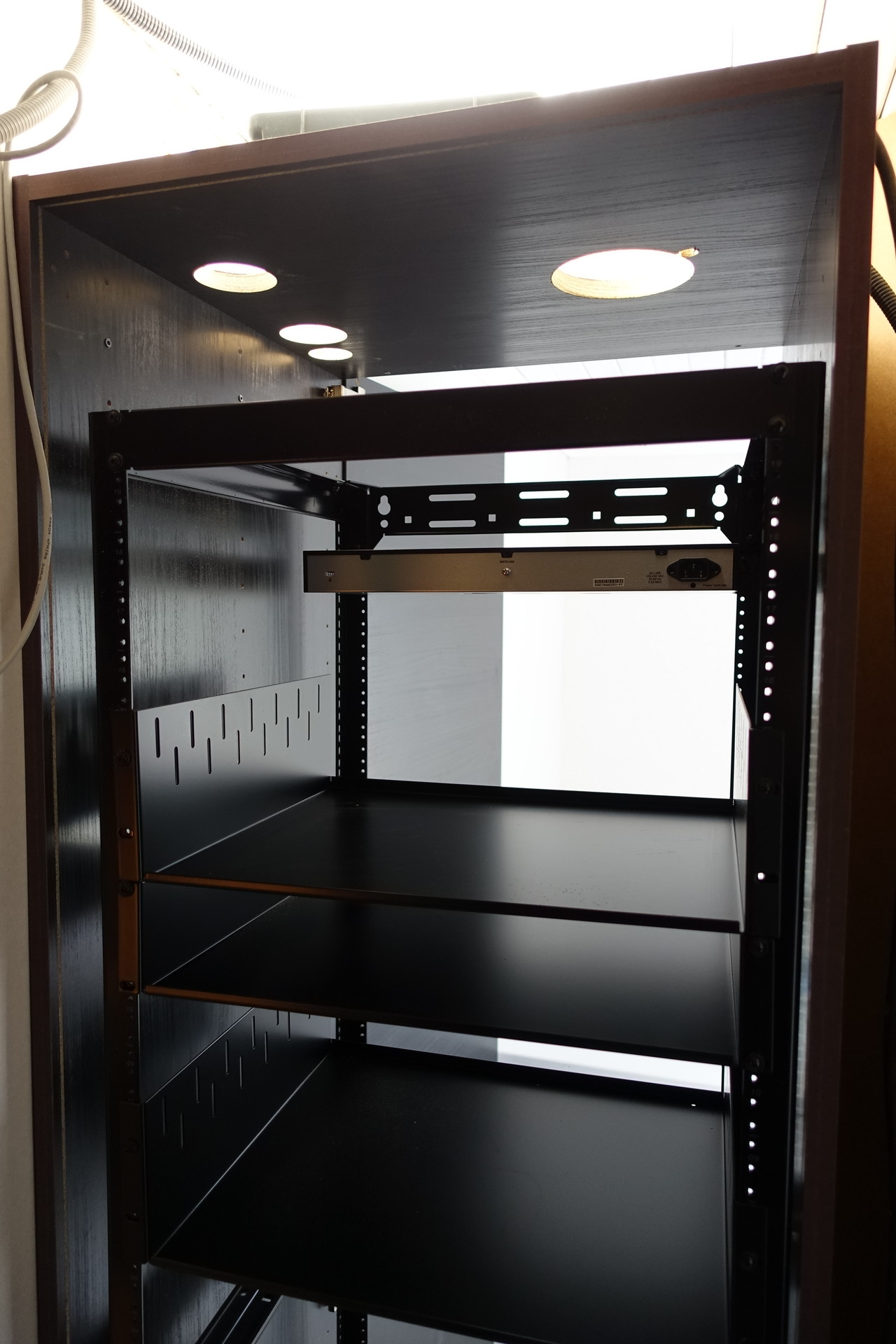

AV Rack monterat
Nya golvet lagt och övertäckt. Även monterat och börjat mäta in AV Racket, två gånger 20u. (2016-09-05 23:26:32) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

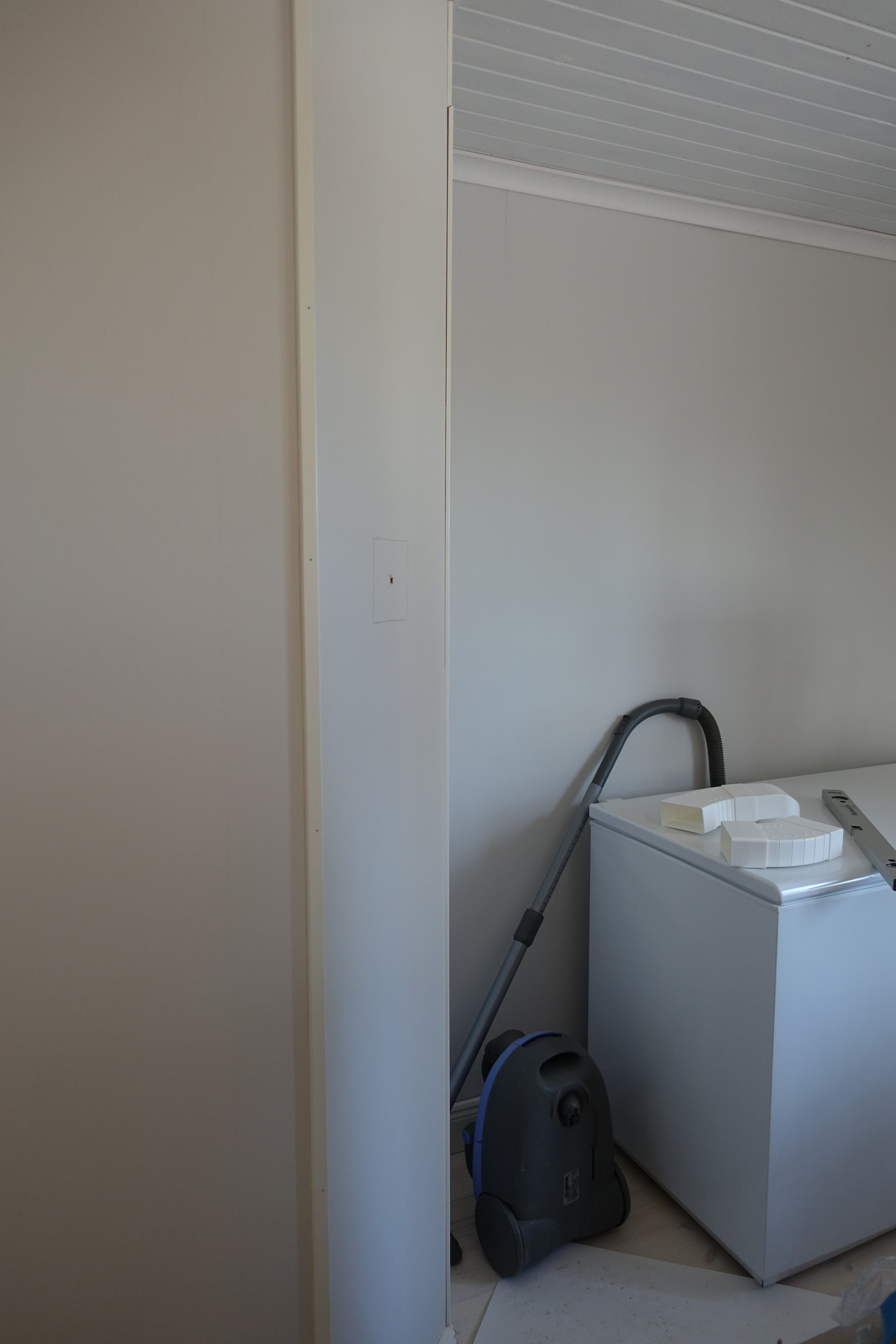

Garderob i garderoben
En IKEA garderob byggs in i den platsbyggda garderoben för åtkomst av baksidan av racket. Billy får agera filmhylla. På bild syns även kanalfläkt för frånluft. (2016-09-05 23:29:38) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Alla väggar på plats
Endast en aning större än originalgarderoben från början av 1900-talet men avsedd för helt andra ändamål :-) (2016-09-05 23:36:51) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

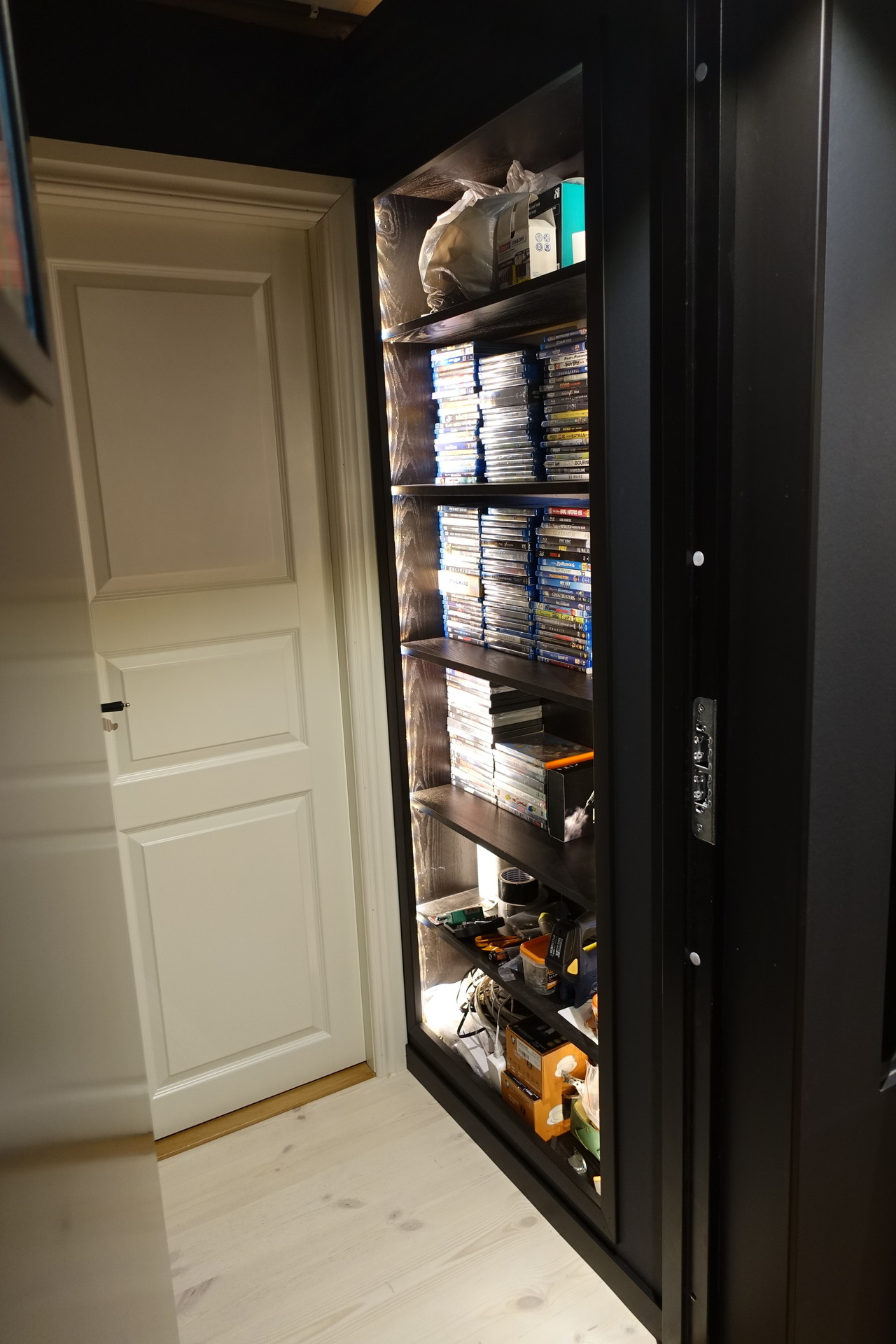

Garderob klar
Äntligen klar med all målning och listning i övriga rum och då även utsidan på teknikgarderoben. (2016-09-19 21:51:49) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

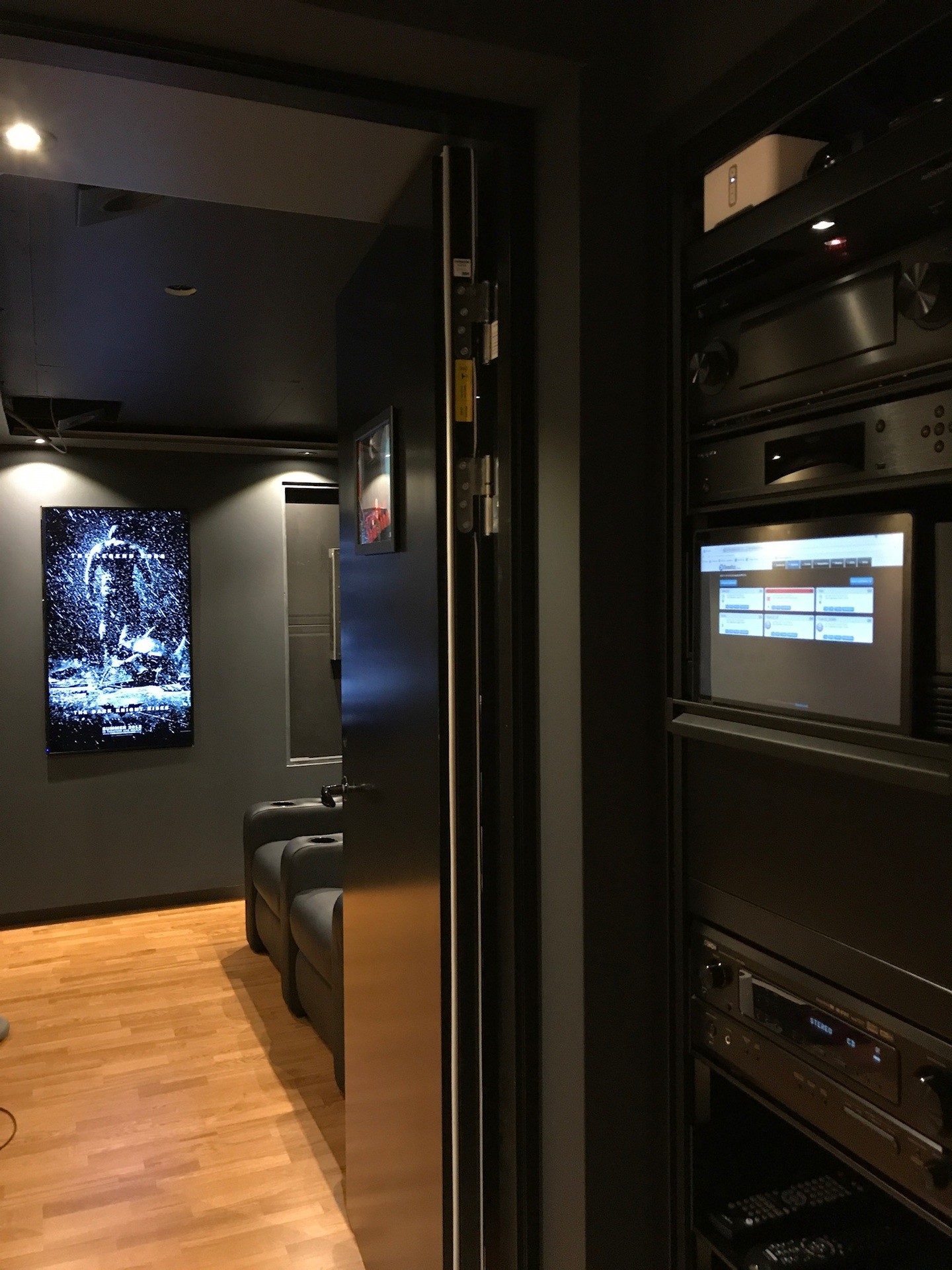

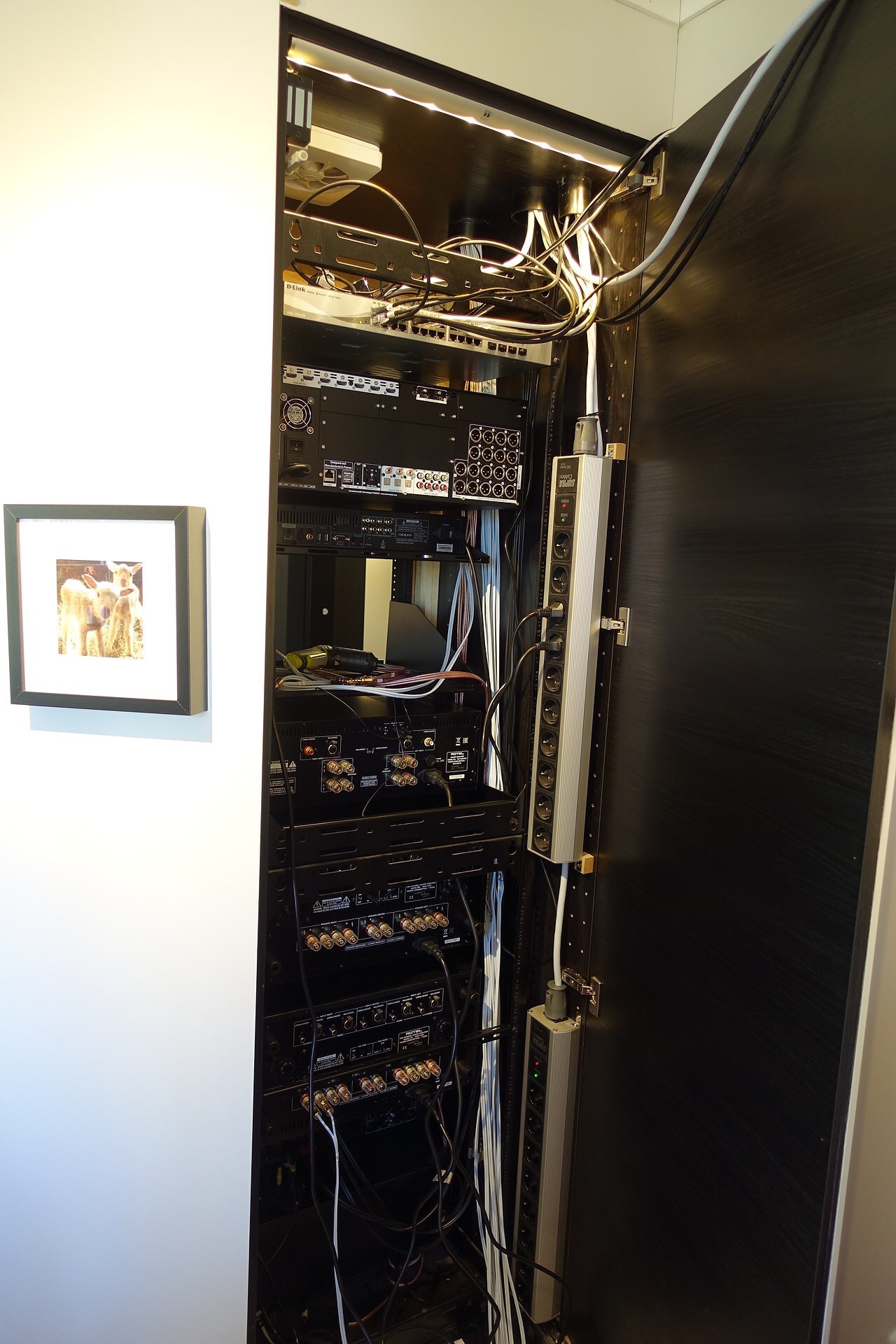

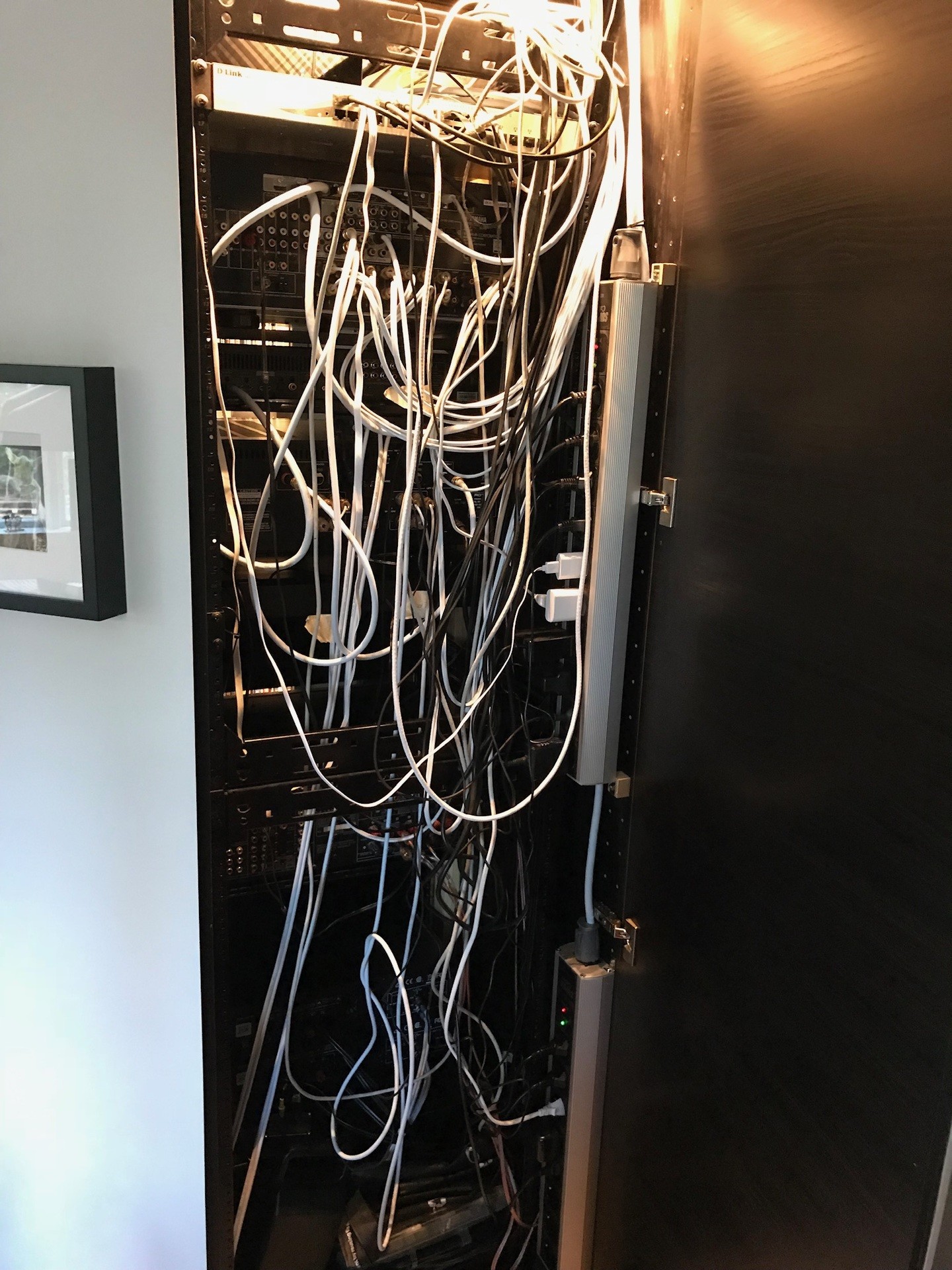

Öppet!
Här når man baksidan av AV Racket, kommer även låsas från insidan senare. (2016-09-19 21:59:06) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

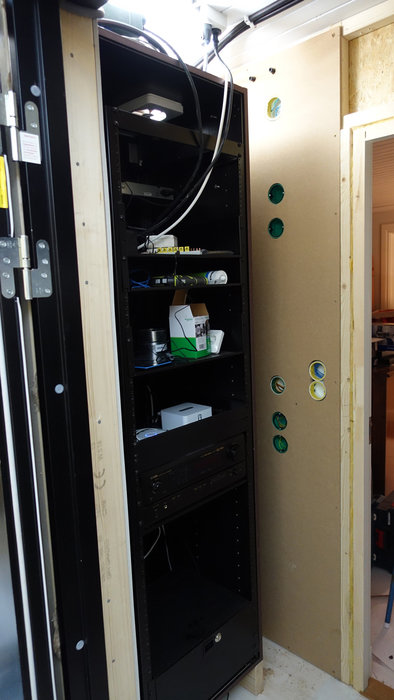

Inpassning av rack
Äntligen fått fiber i stugan så man kan börja tanka upp bilder utan att vänta en halvtimme :-)

Börjat ta upp hål för kablar och ventilation av rack. (2016-12-11 18:14:24) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Äntligen lite plats att börja inne i själva bion igen
Frigjort ett par meter i bakre delen av rummet, ångspärr och förberedelser för fönsterluckan (2016-12-11 18:17:49) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

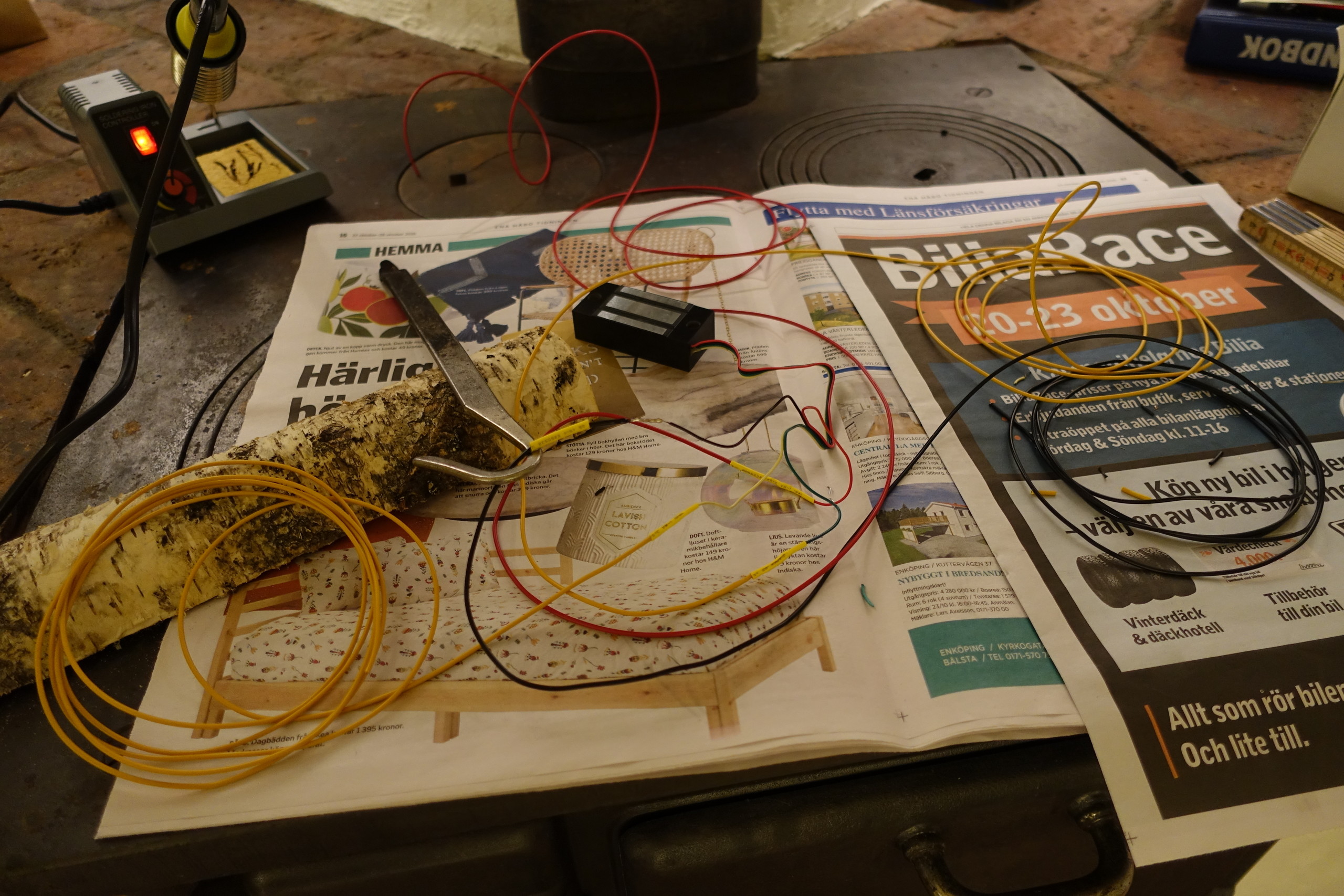

Elektromagnet..
I brist på sån där lödställning med klämmor.. :-) Var tvungen att förlänga kablarna. (2016-12-11 18:24:18) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

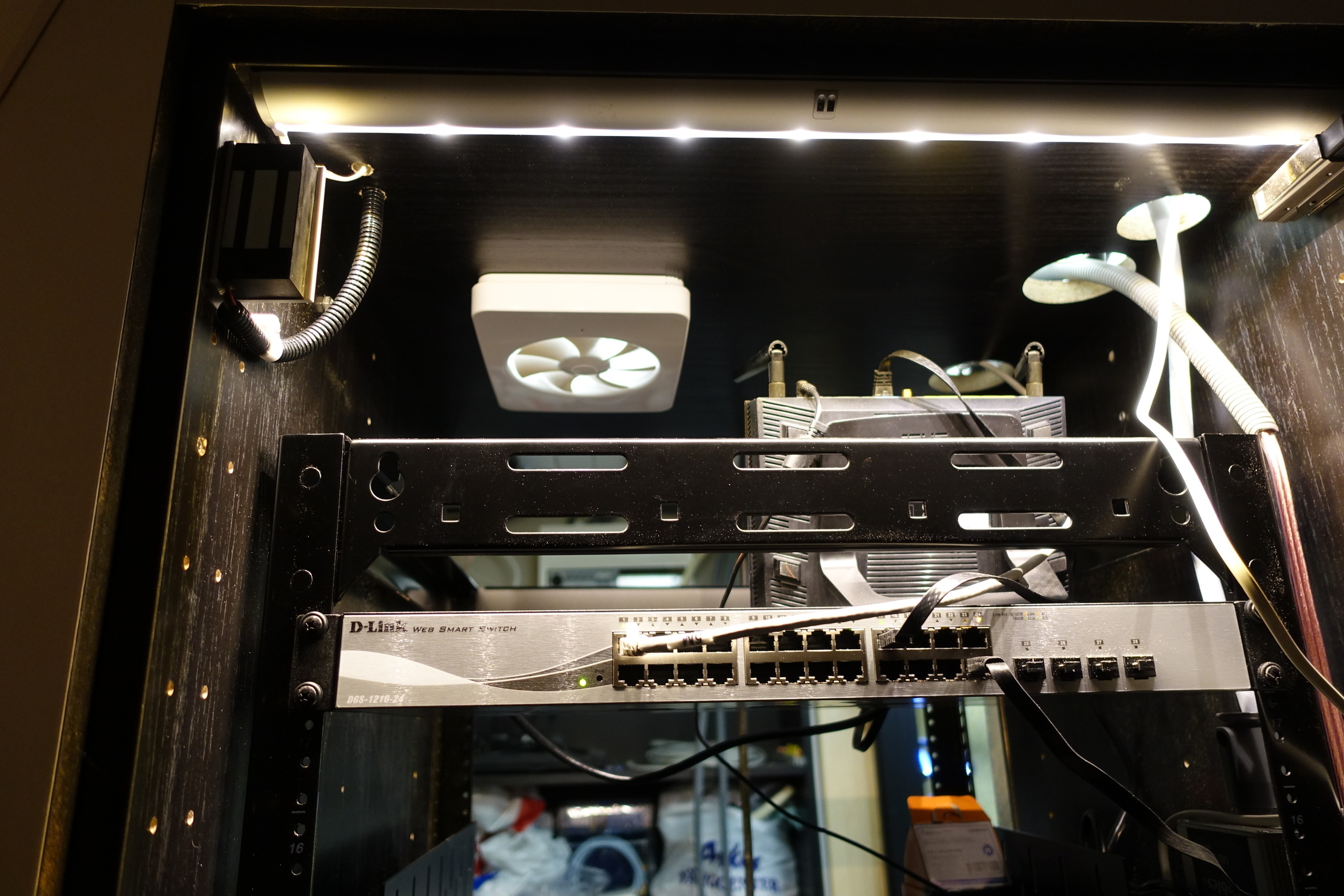

Elektromagnet på plats i garderoben
..För att hålla dörren låst för obehöriga.

Även monterat Fresh-fläkt för frånluft i garderob/rack, finns i svart också men den kommer bara att synas när man öppnar från baksidan så det får duga.

IKEAs standard garderobsbelysning med ljussensor kändes självklar :-) Nätverksswitchen är inte så djup så den får sitta bakåt. (2016-12-11 18:29:11) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

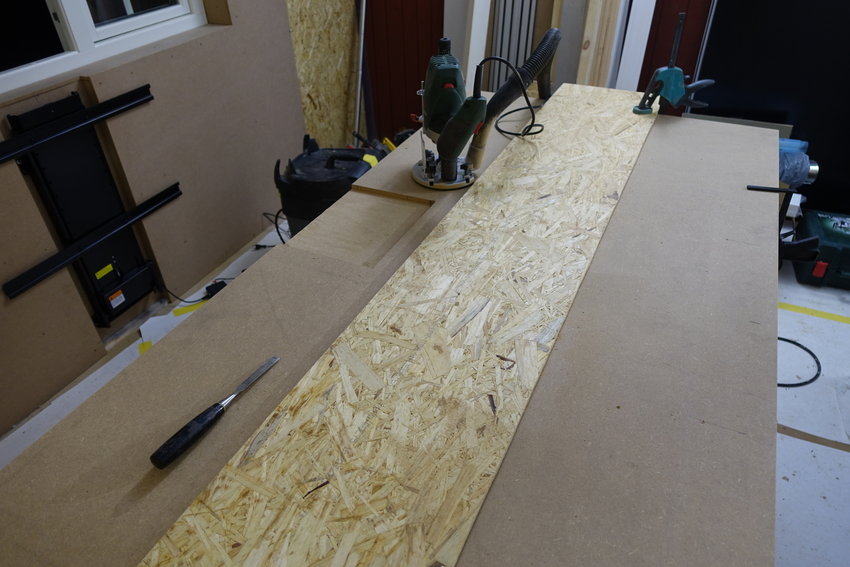

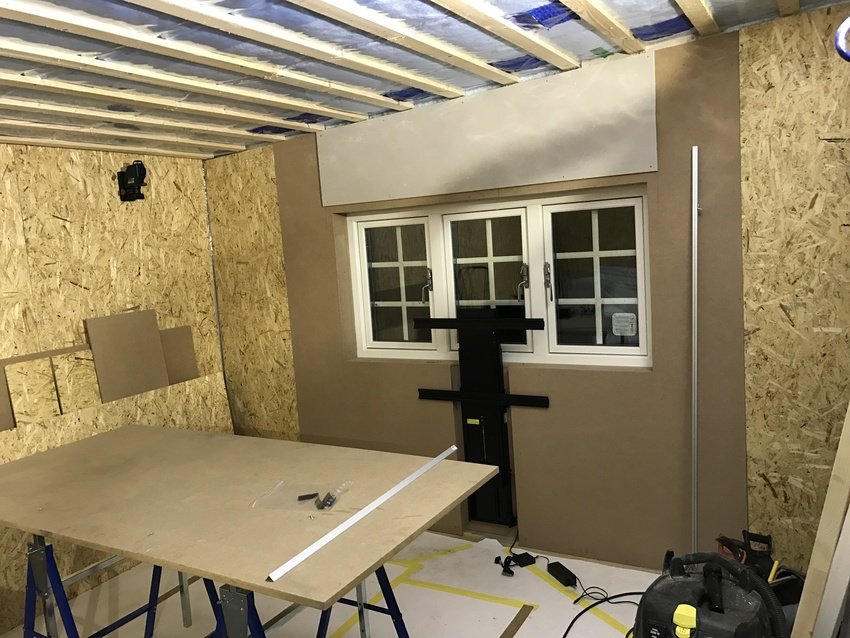

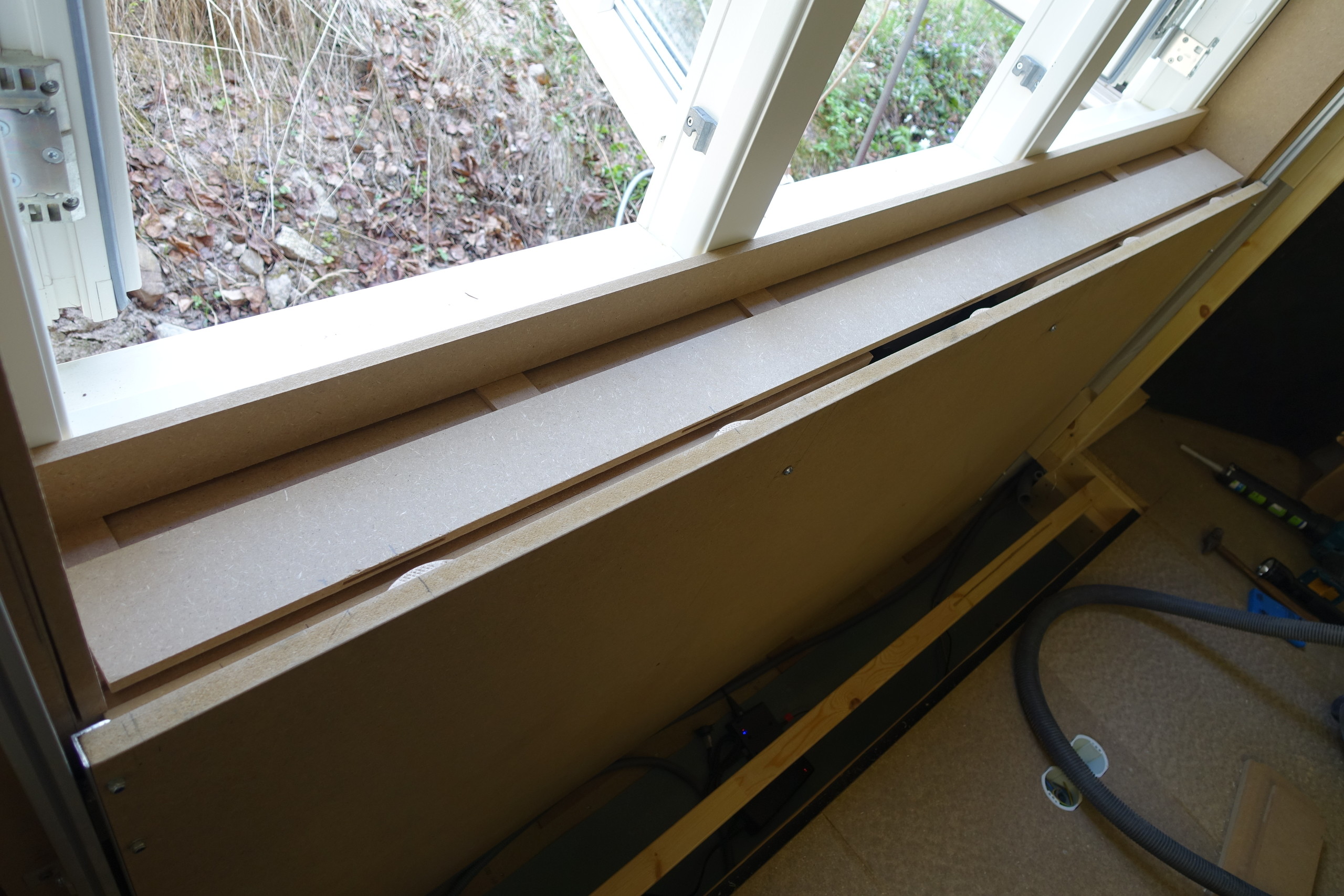

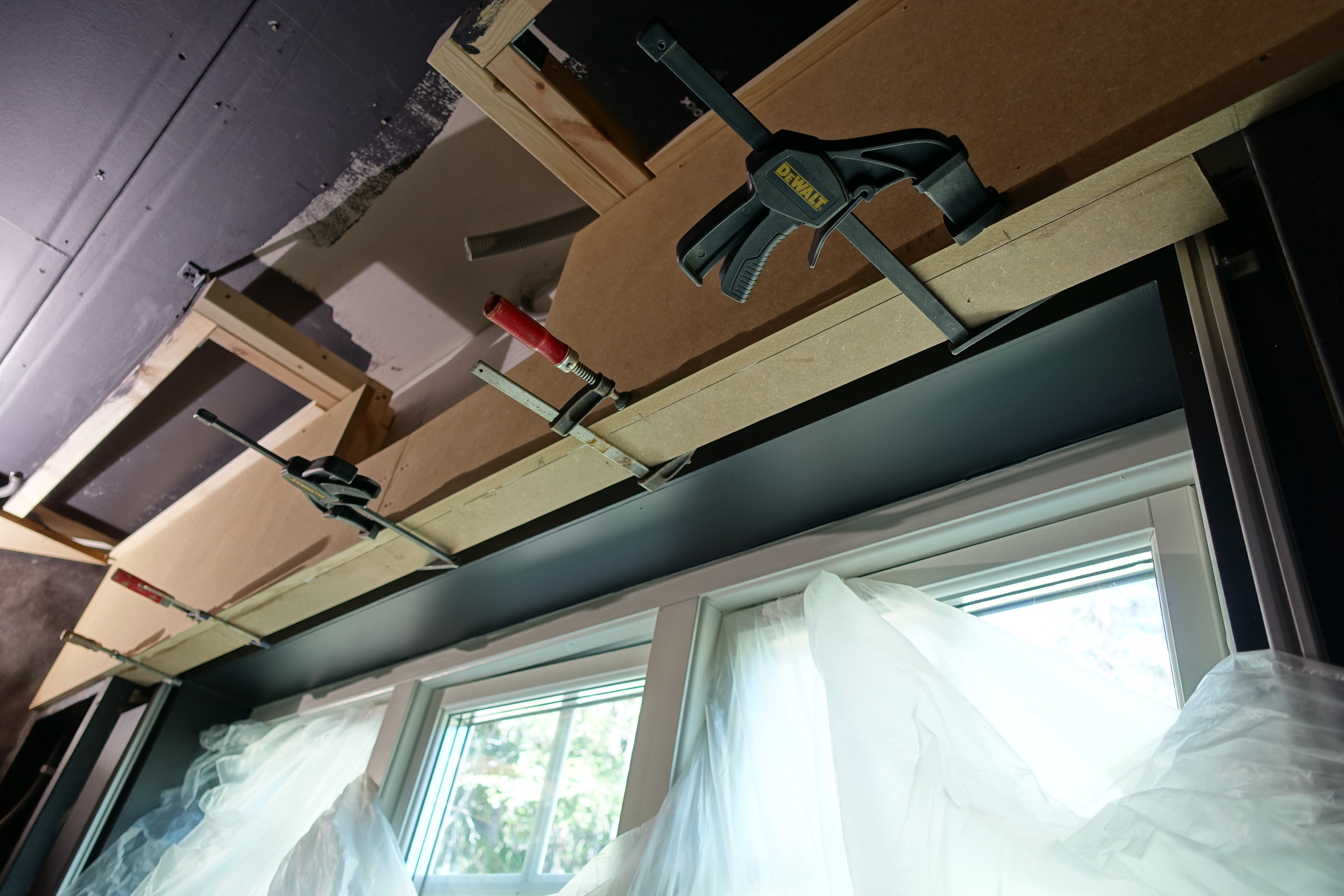

Fortsätter med fönsterluckan
Har tänkt montera en motordriven lucka mha en tv-lift. Även börjat få upp OSB på väggarna. (2017-01-09 17:40:45) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Urfräsning för den utstickande motorn
dammigt.. (2017-01-09 17:46:16) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Kantlister i aluminium
Luckan stabiliseras med glidlister i aluminium. (2017-01-09 17:47:30) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

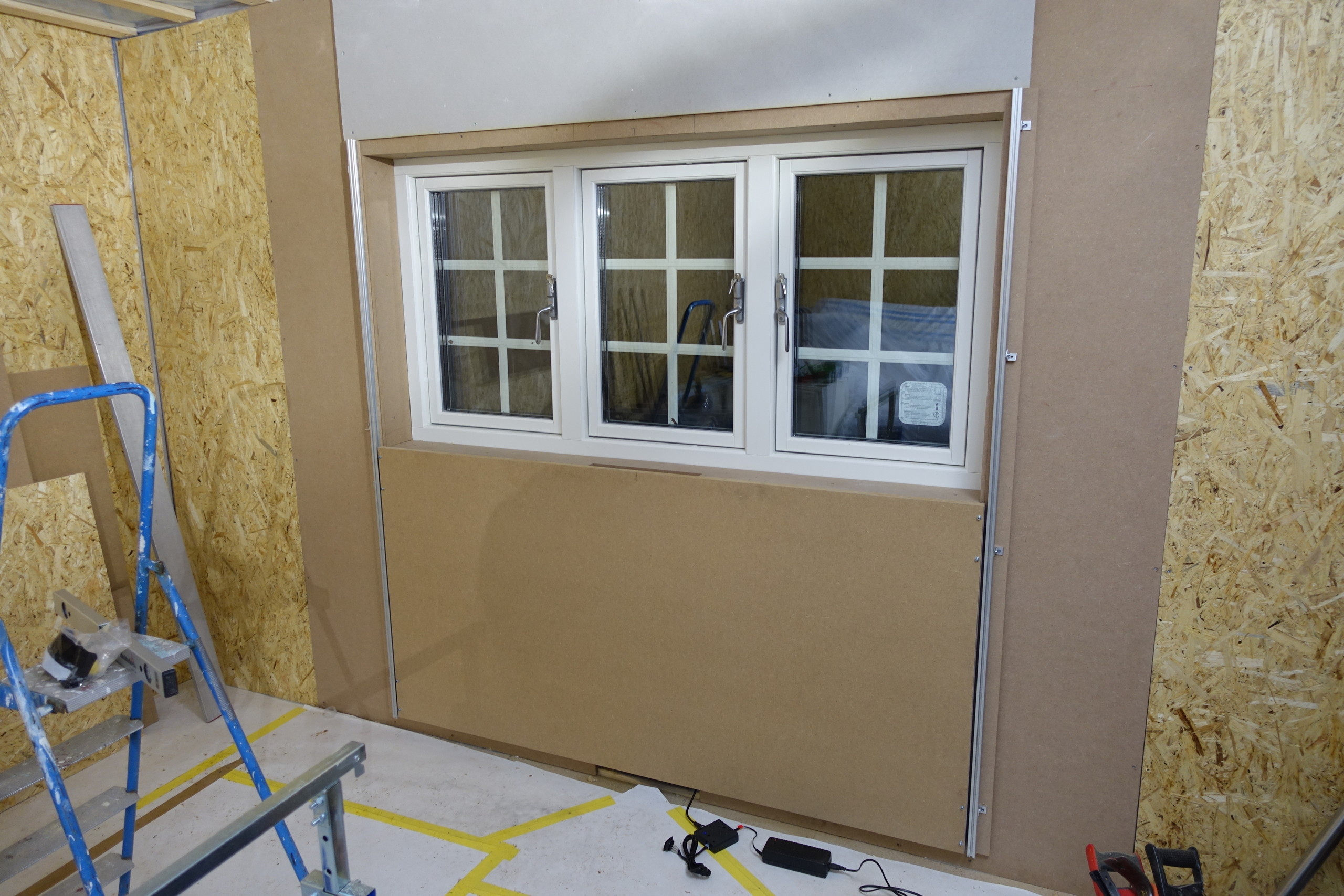

Luckan på plats
(2017-01-09 17:50:18) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Stängt läge
Inpassning klar, allt måste förstås plockas ned igen för målning/ytskikt.. :-) (2017-01-09 17:51:03) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

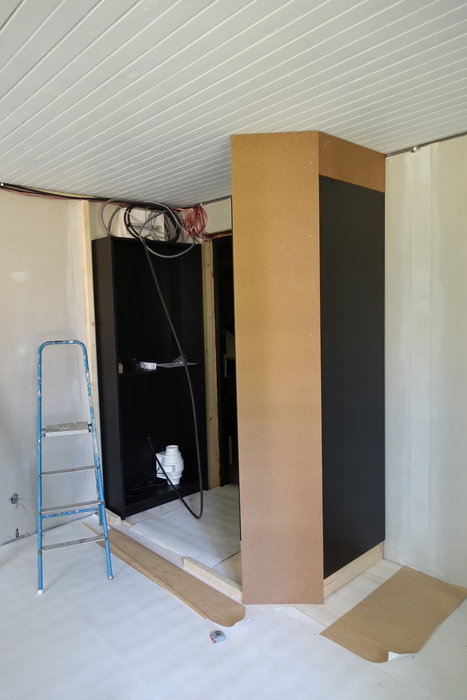

Fortsatt med garderoben
El/kopplingsdosor och MDF på plats (2017-01-15 10:19:58) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

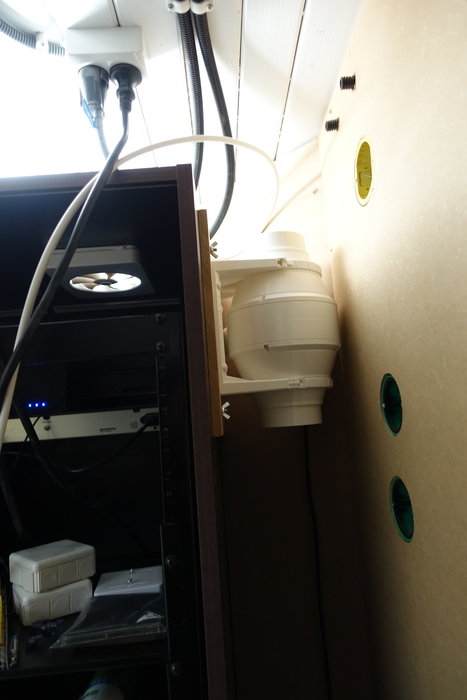

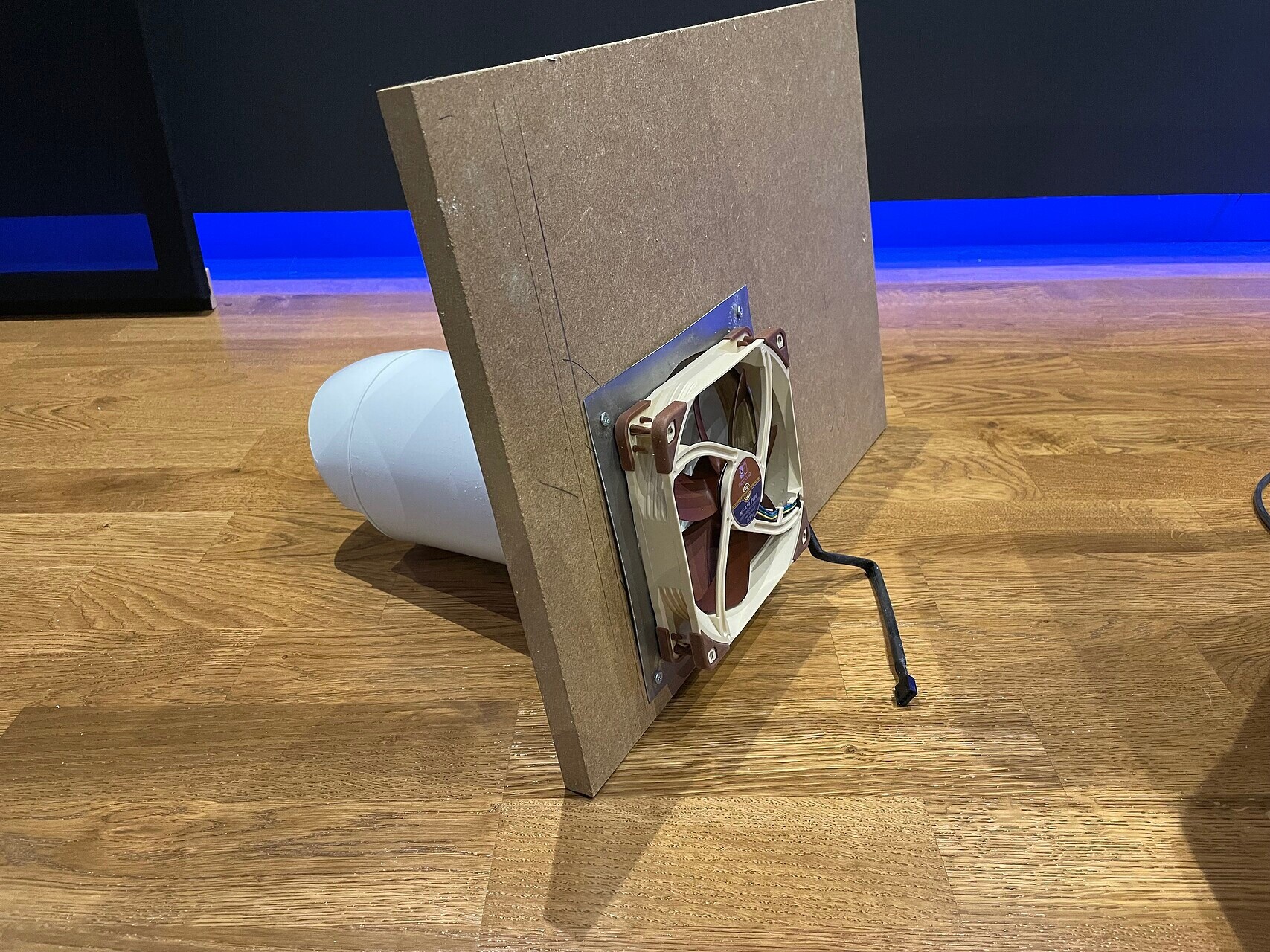

Kanalfläkt
Frånluftsfläkten för bion provmonterad, sitter med vingmuttrar för enkel demontering. Valde separata fläktar för bio/rack då jag vill styra gränsvärden för termostat individuellt, speciellt då jag planerar att ha kyla i biorummet. (2017-01-15 10:23:55) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Skippar gymmet
Ytterligare OSB skivor till taket och de (första) 31 gipsskivorna lastade på släp vid bygghandeln och senare inburna till bion. Bra motion! Kör dock med 90 bredd för enklare hantering. Nu ska de snart lyftas för tredje gången för montering på vägg. :-) (2017-01-15 10:33:29) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

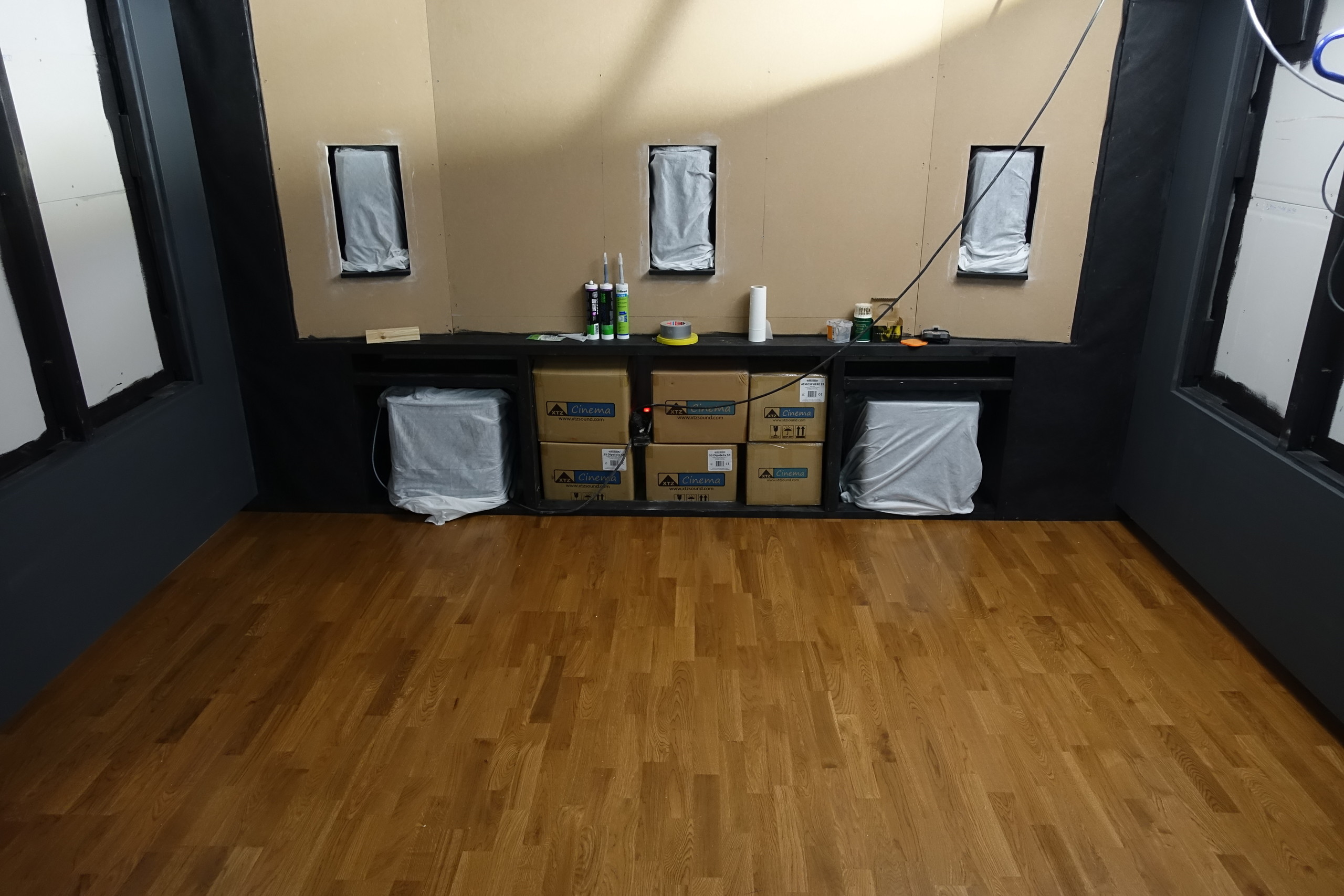

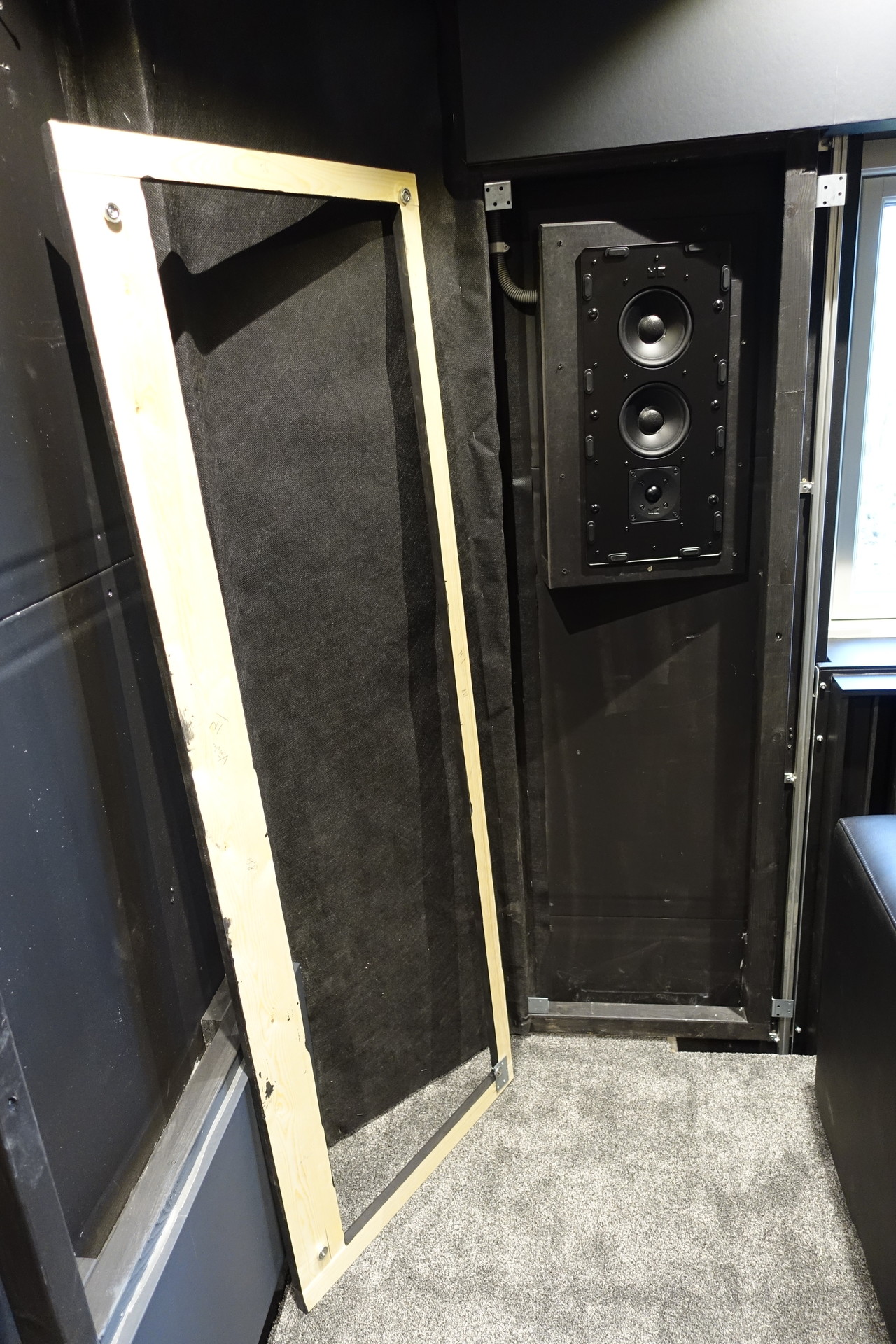

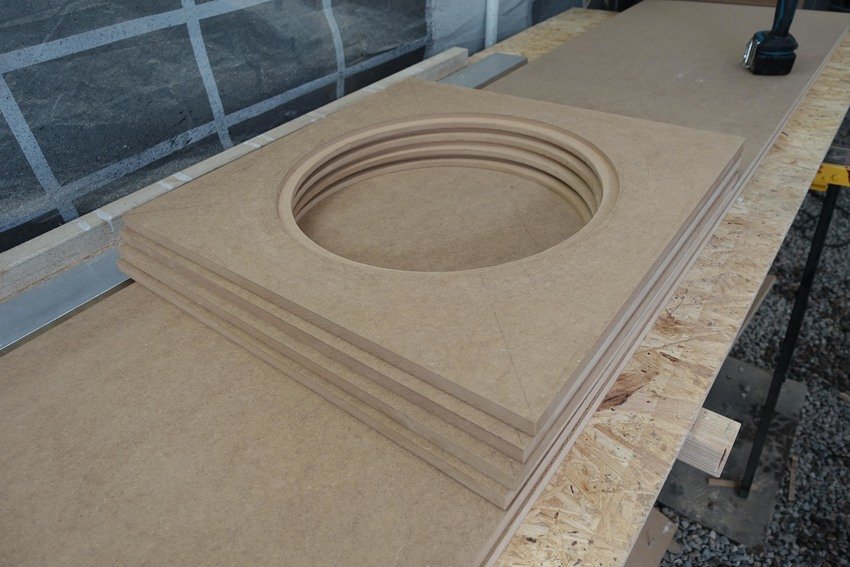

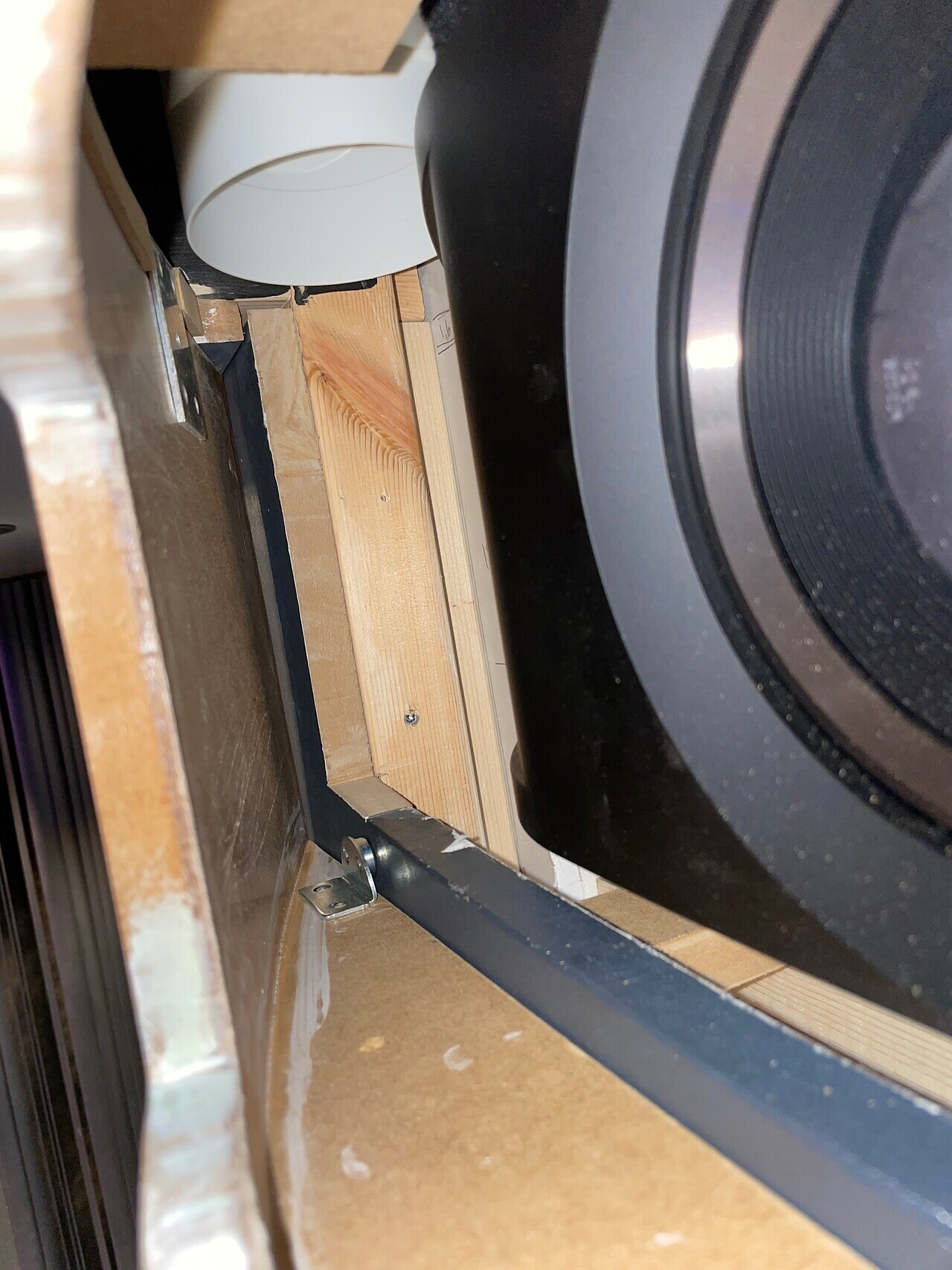

Extra djup
Offrar lite av väggen för att fälla in 1x12:orna och spara lite djup på frontväggen. (2017-01-22 21:19:25) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Även taket behöver moddas lite
Atmos-anpassning på G (2017-01-22 21:22:03) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

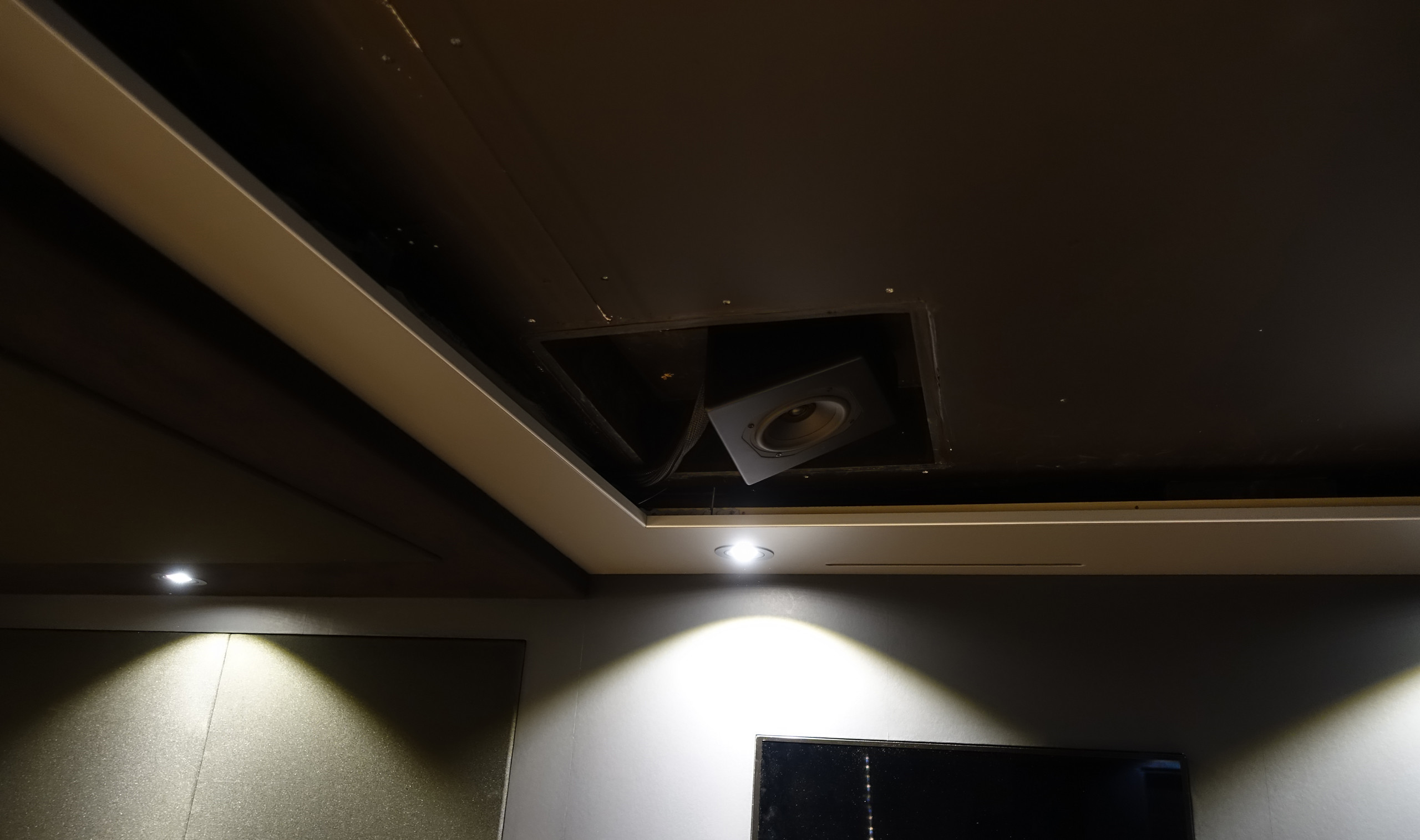

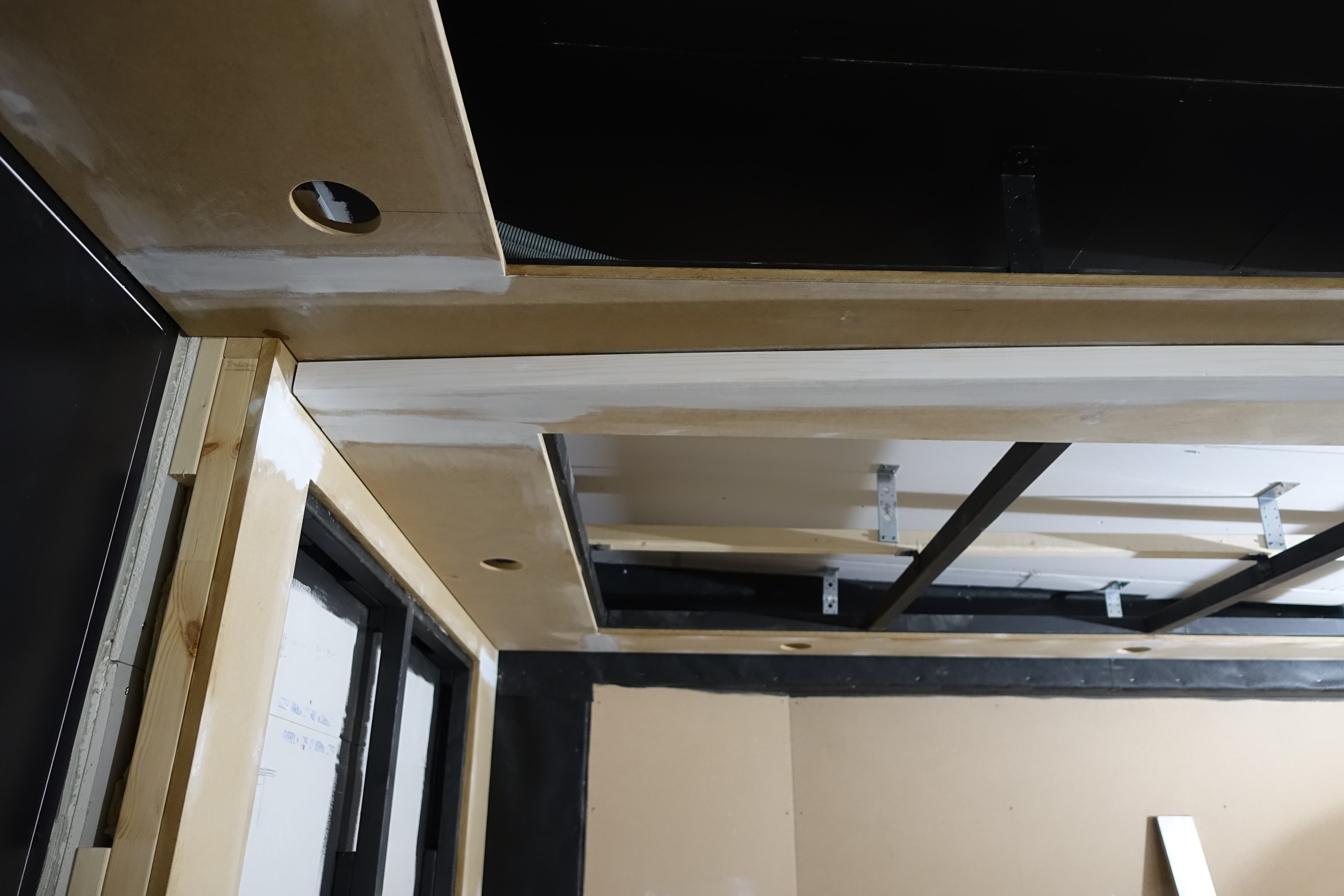

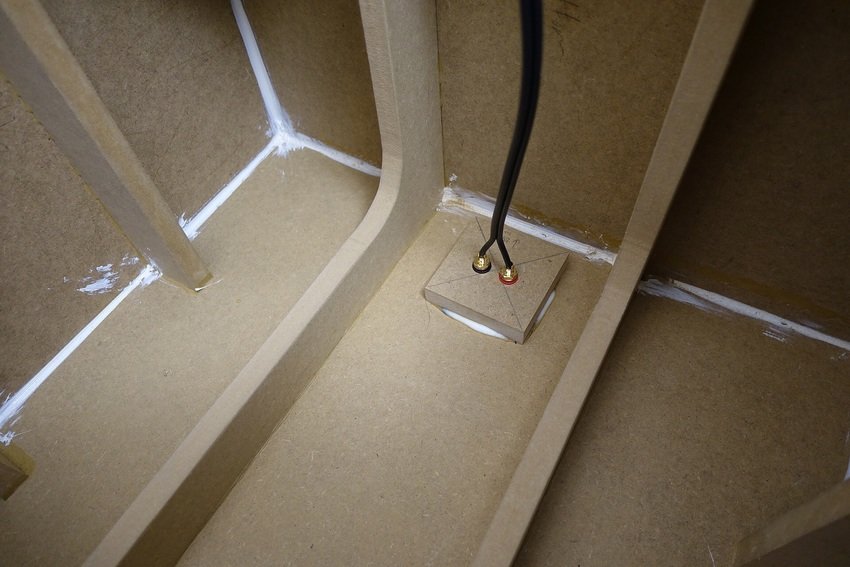

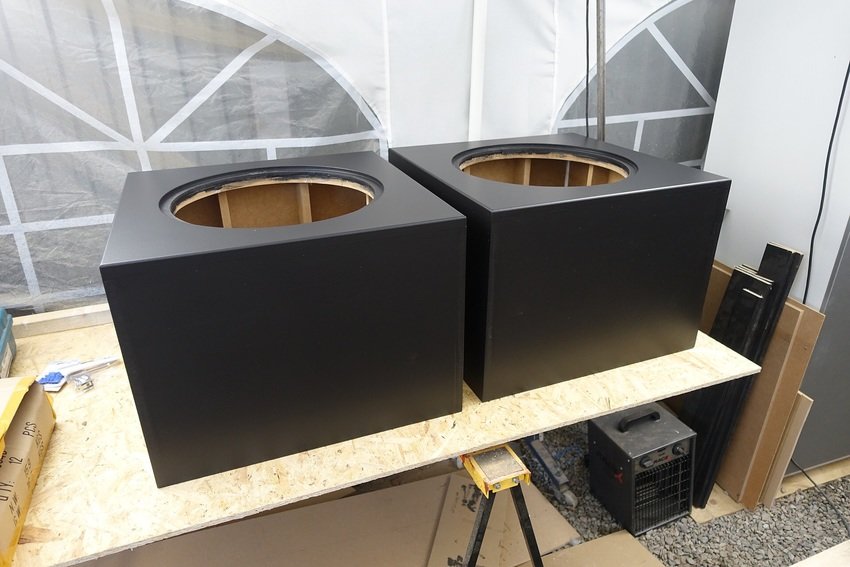

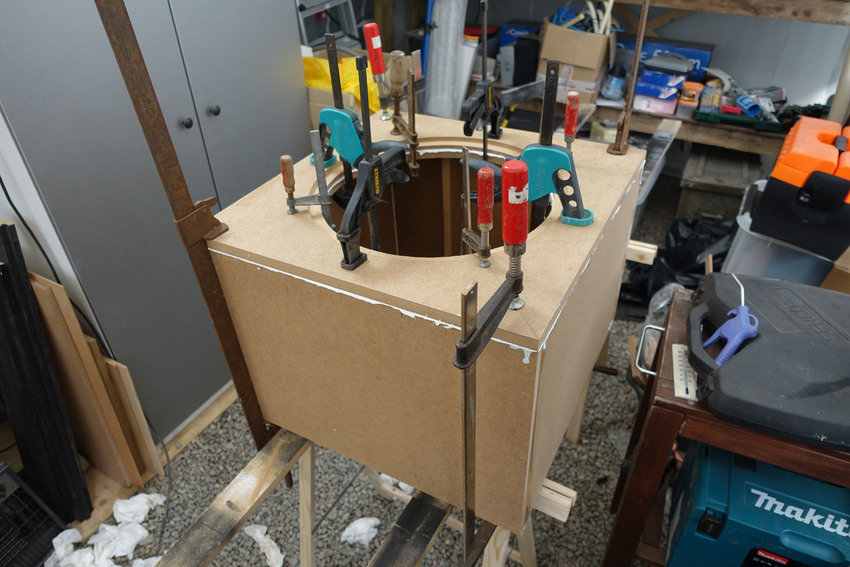

Lådor för takhögtalare
Då taket lutar är jag tvungen att justera takhöjden för de högra Atmoskanalerna. Vill ha dem dolda under innertaket och de kommer vara justerbara ett par cm upp och ned för finjustering när taket väl kommer på plats. (2017-01-22 21:23:45) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

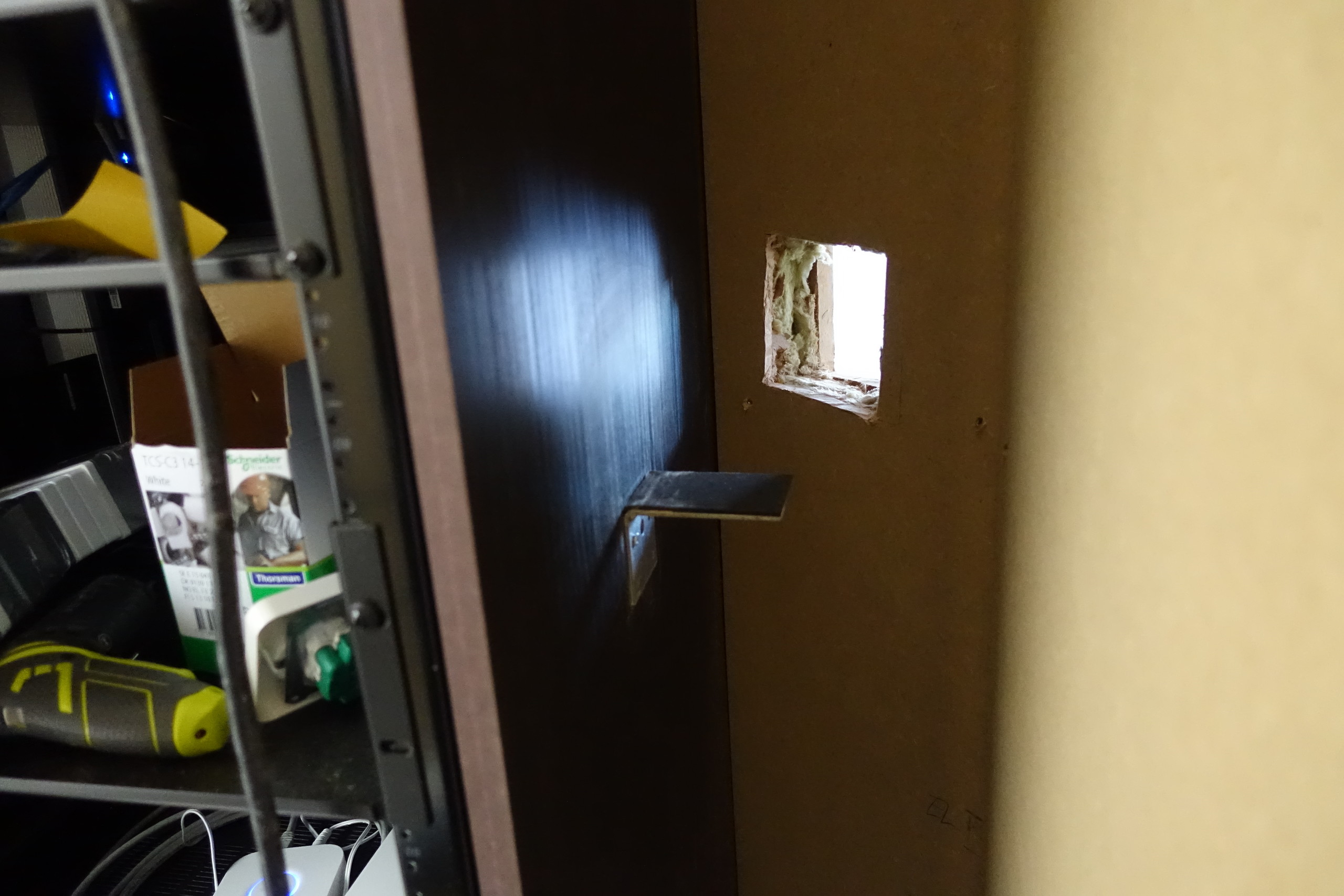

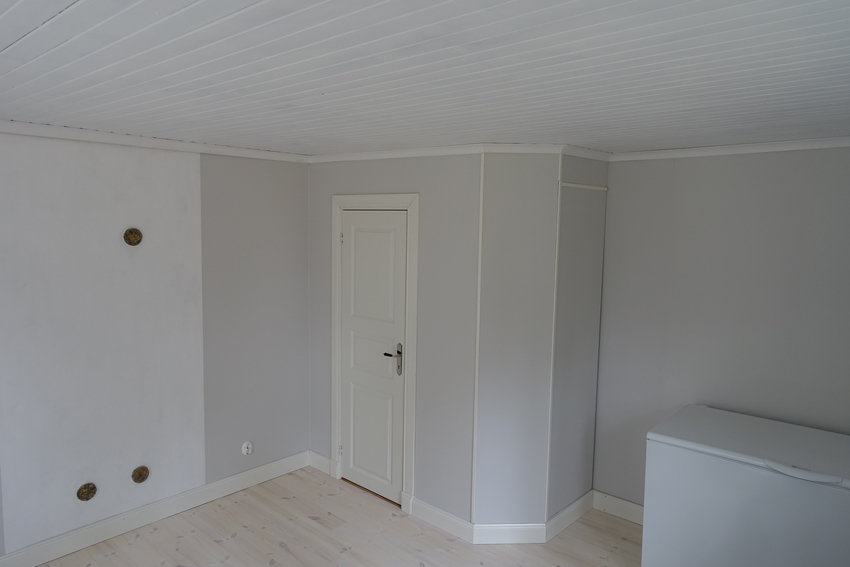

Förberedelser för frånluft
Tar ett djup andetag, mäter en gång extra och borrar hål i nytapetserade väggen.. (2017-01-29 18:37:00) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Ett hål i väggen
(2017-01-29 18:38:47) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Det passar!
En kanal för bion och en för rack:et.

Funderade länge på hur jag skulle dölja kanalerna i det intilliggande rummet, vill inte ha några synliga galler som avslöjar vad som finns på insidan och det fanns tyvärr inte plats att dra ventilationen ovan gamla innertaket. (2017-01-29 18:39:51) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Utsidan
Inte så "stealth" men det kommer bli bättre.. (2017-01-29 18:42:48) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

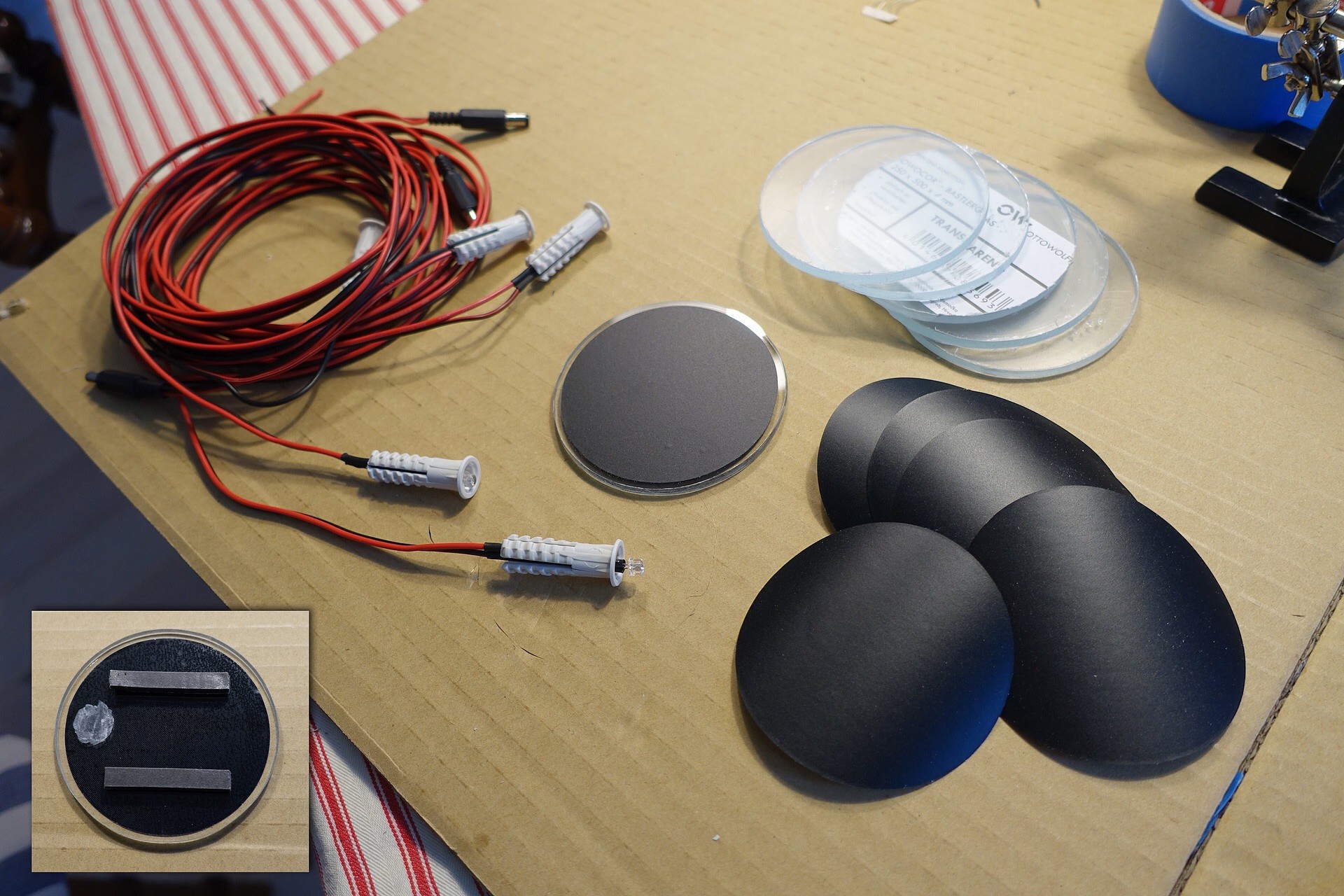

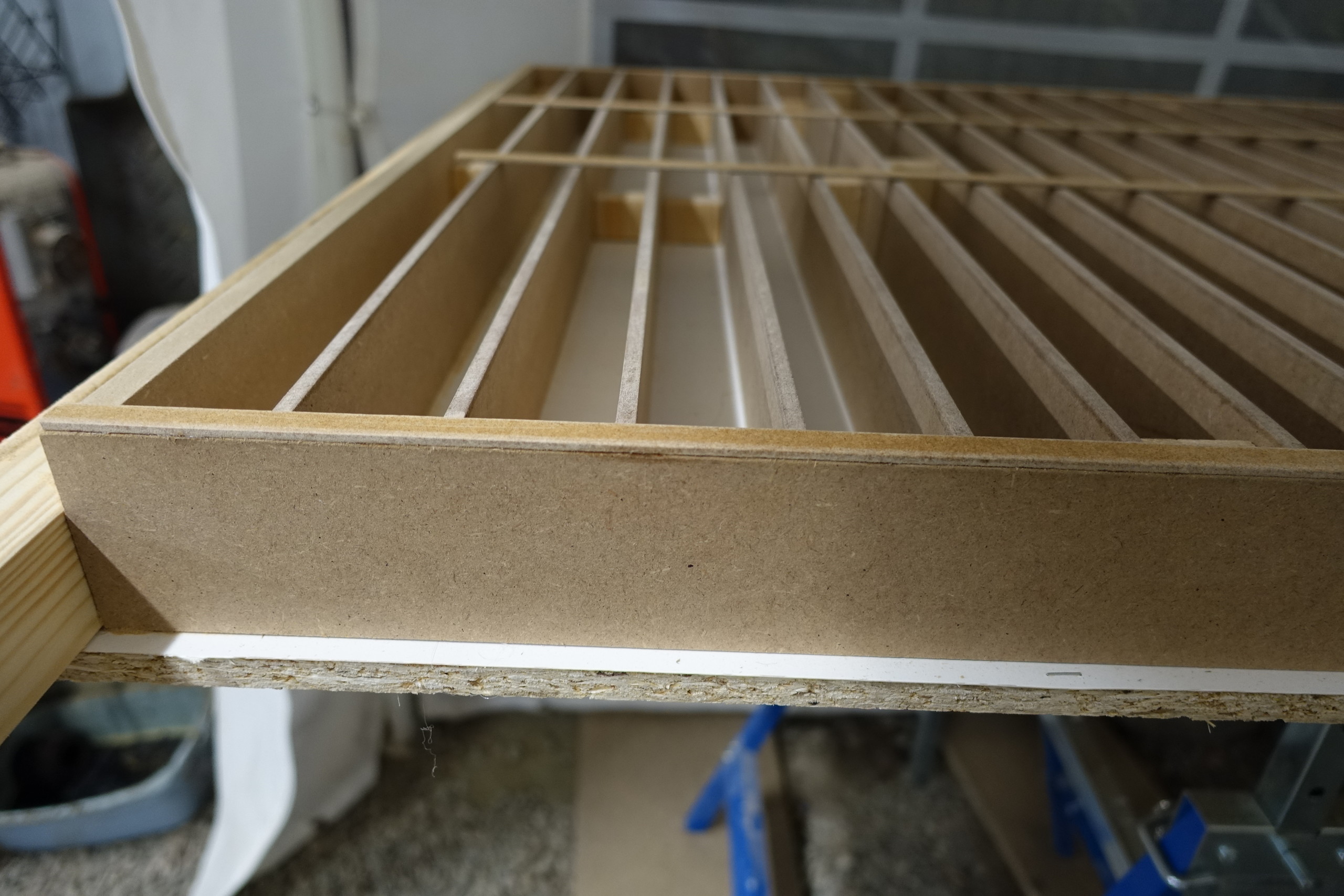

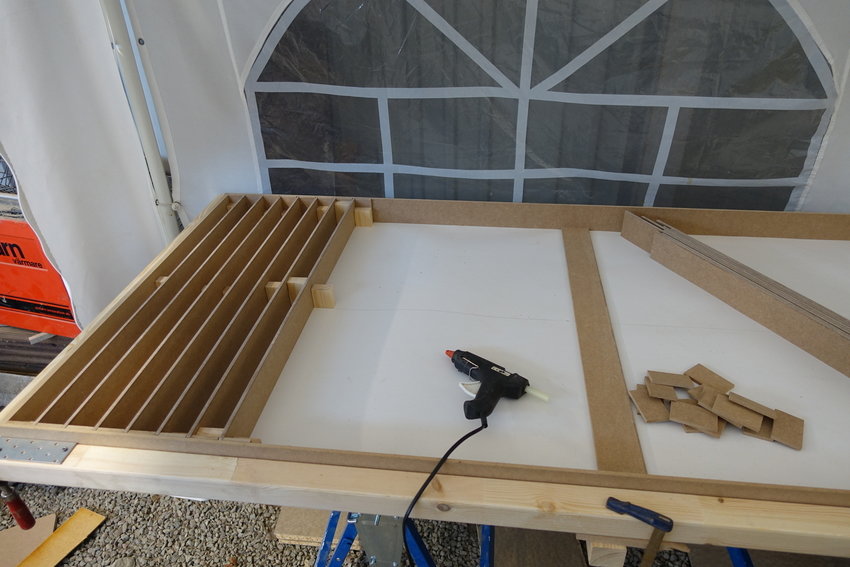

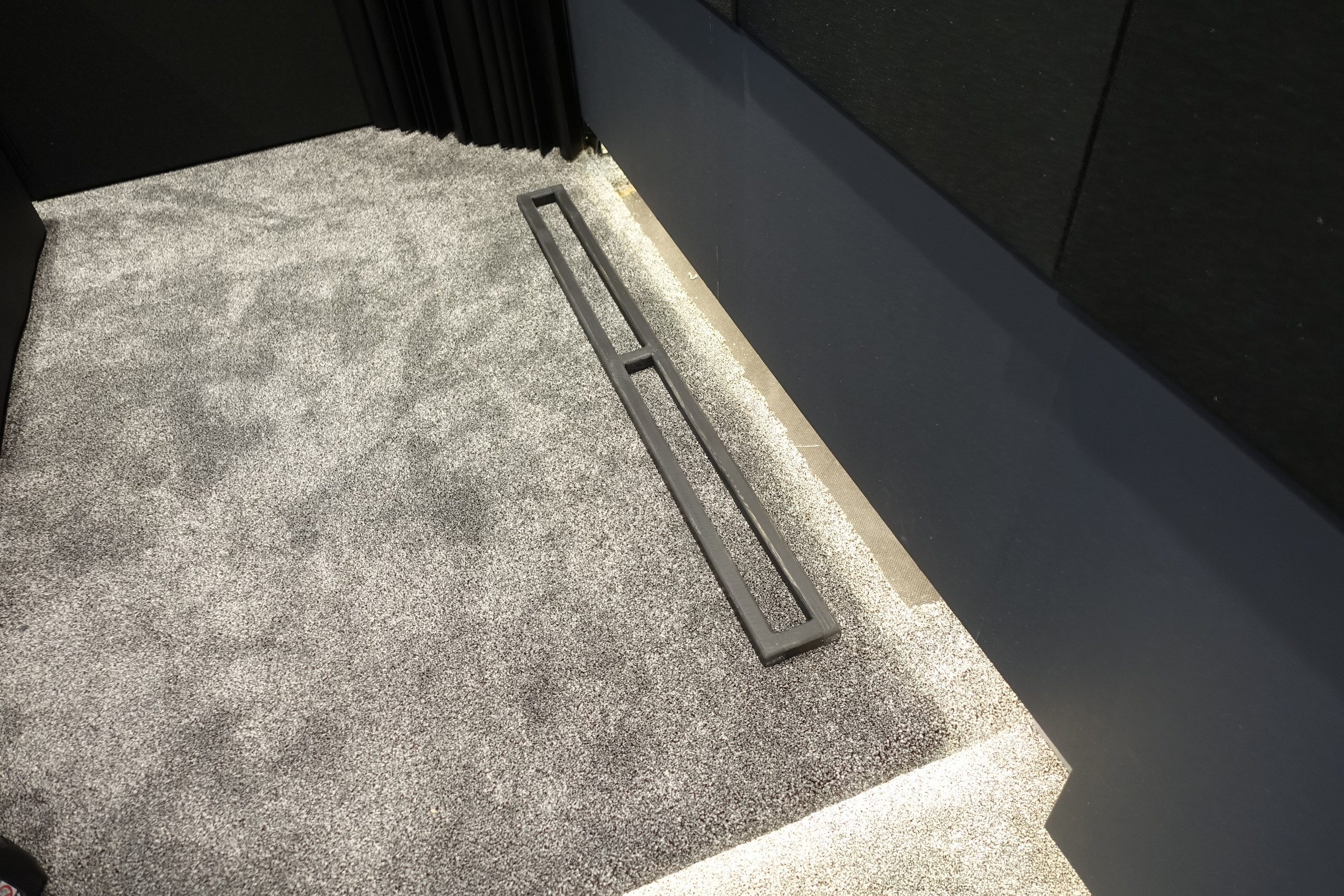

DIY tilluftventil
(2017-02-11 11:57:28) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Monterad
(2017-02-11 12:01:48) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

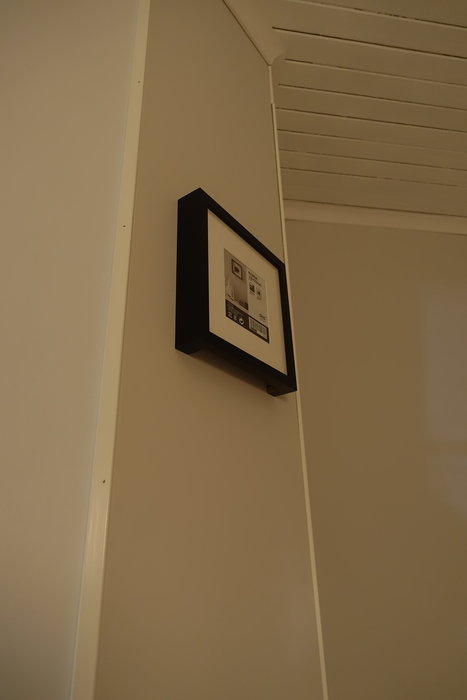

Moddad IKEA ram..
(2017-02-11 12:02:17) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

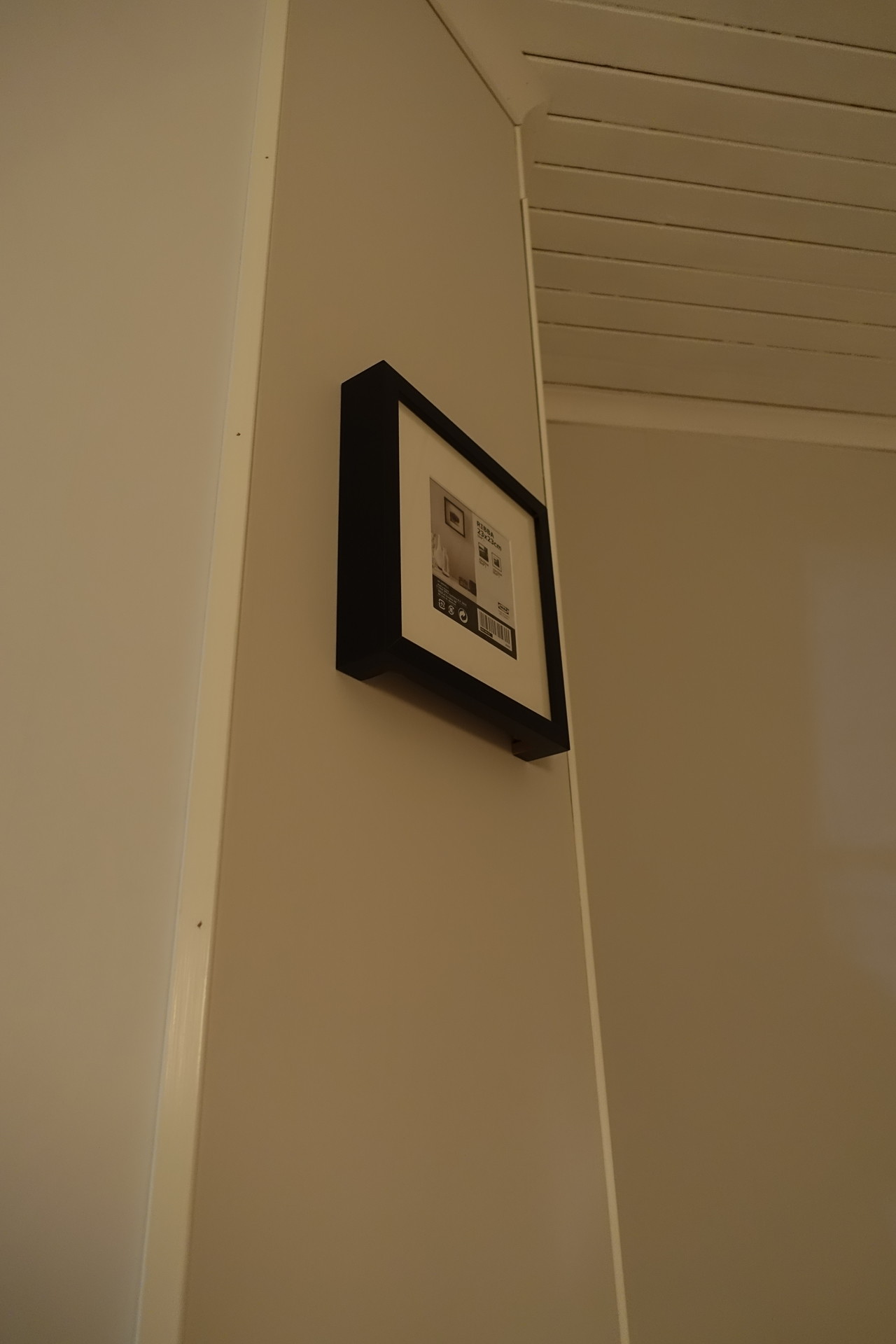

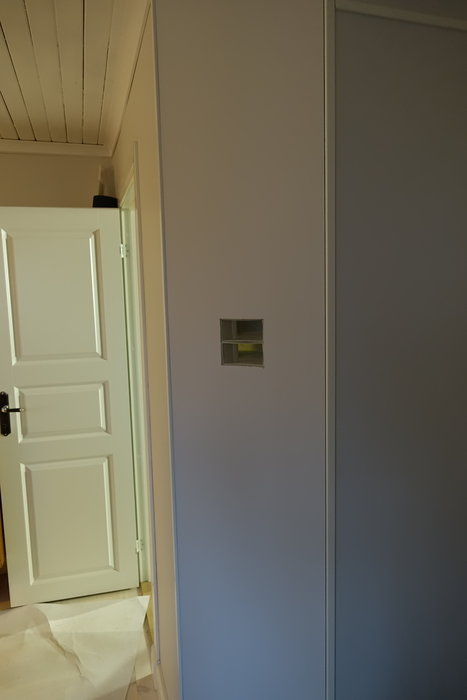

Stealth :-)
(2017-02-11 12:05:27) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Första lagret gips börjar komma på plats
(2017-02-24 08:19:14) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Smidigt med korslaser :-)
(2017-02-24 08:21:47) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Dörrsidan
Första lagret gips på plats runt om, alla hörn och skarvar tätas med PL200. Går inte all-in på akustik i version 1.0 men vill framtidssäkra. Hålet kommer såklart döljas ovanför innertaket och är avsett för ventilation och signalkablar. (2017-02-24 08:32:02) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

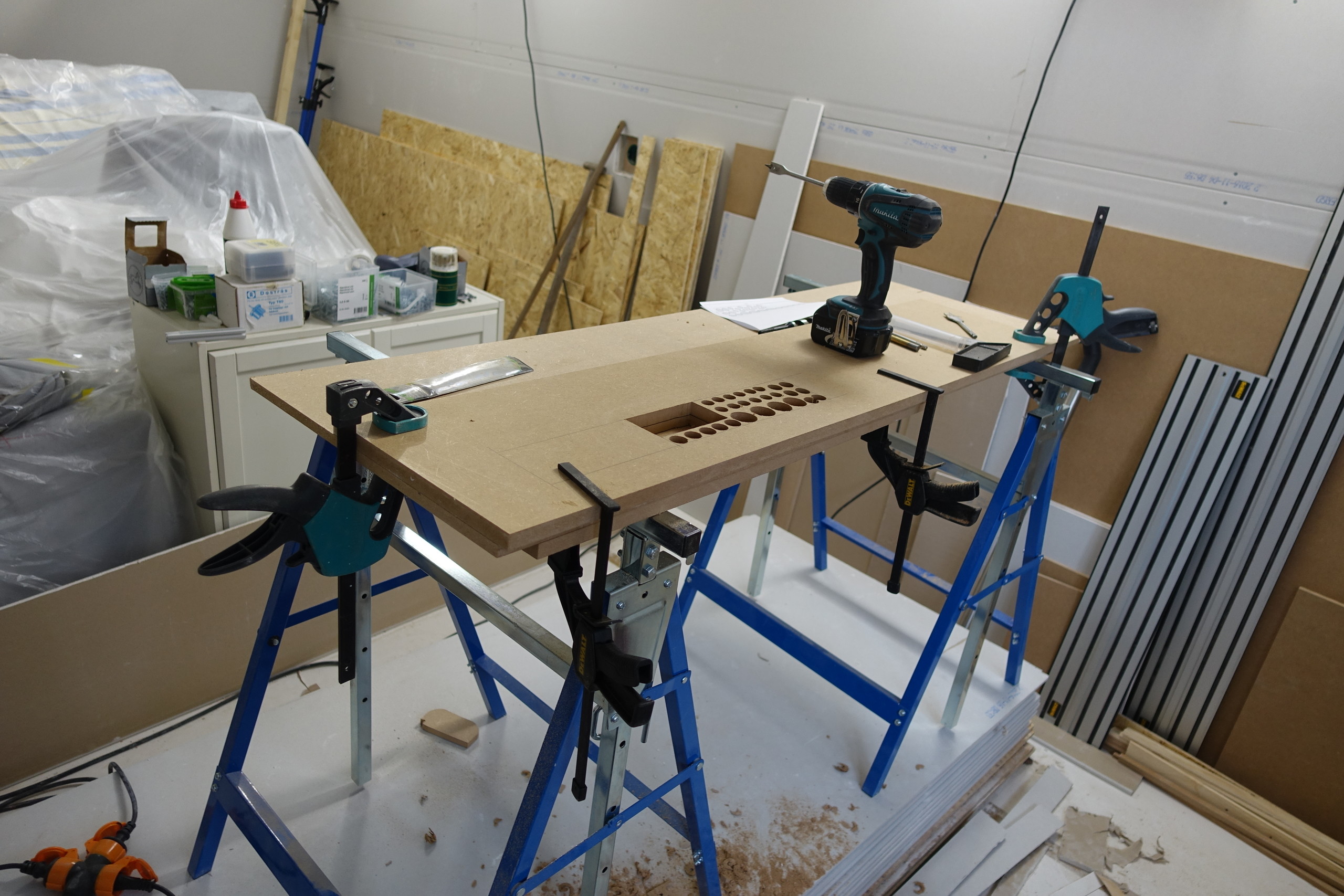

Genomföring för flexslang
Ska sitta mellan garderoben och biorummet för tät genomföring av signalkabel och frånluftsventilation.

Ytterligare 30 fina gipsskivor ligger och väntar på montering under arbetsbockarna. :-) (2017-03-07 16:37:17) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Monterad
Nu stundar andra lagret gips.. (2017-03-07 16:42:00) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Väggar gipsade..
Börjat med taket, sätter alla lager (OSB och 2x gips) då jag måste bo ihop med mina biostolar. Luftvärmepumpen inplastad för att skydda mot damm, kommer ge värme och framförallt kyla i bion. :-) (2017-03-19 19:01:54) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Taket klart
Markerar upp frontväggen, japp ännu mer gips inhandlat till baffeln. (2017-03-19 19:09:15) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Reglar..

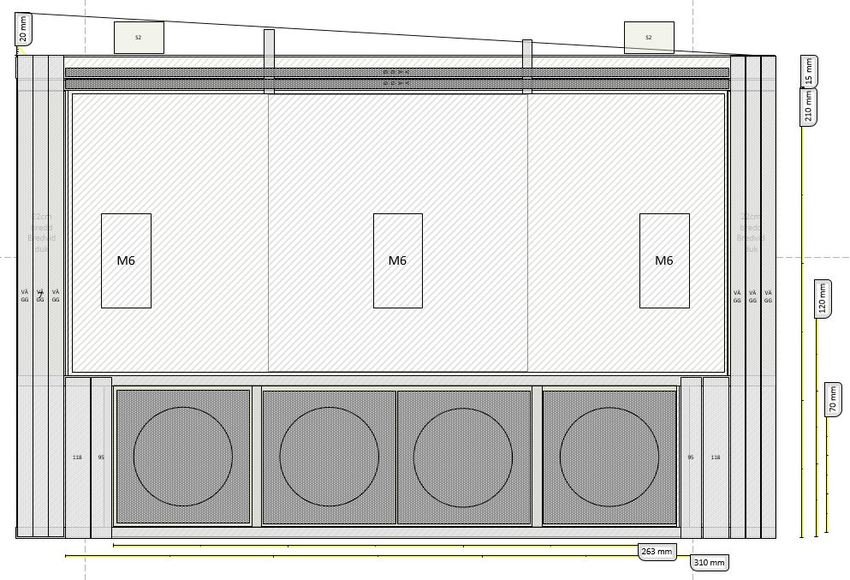

Stora öppningen motsvarar dukstorleken, siktar på 130" 2.35:1 (2017-03-19 19:12:03) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

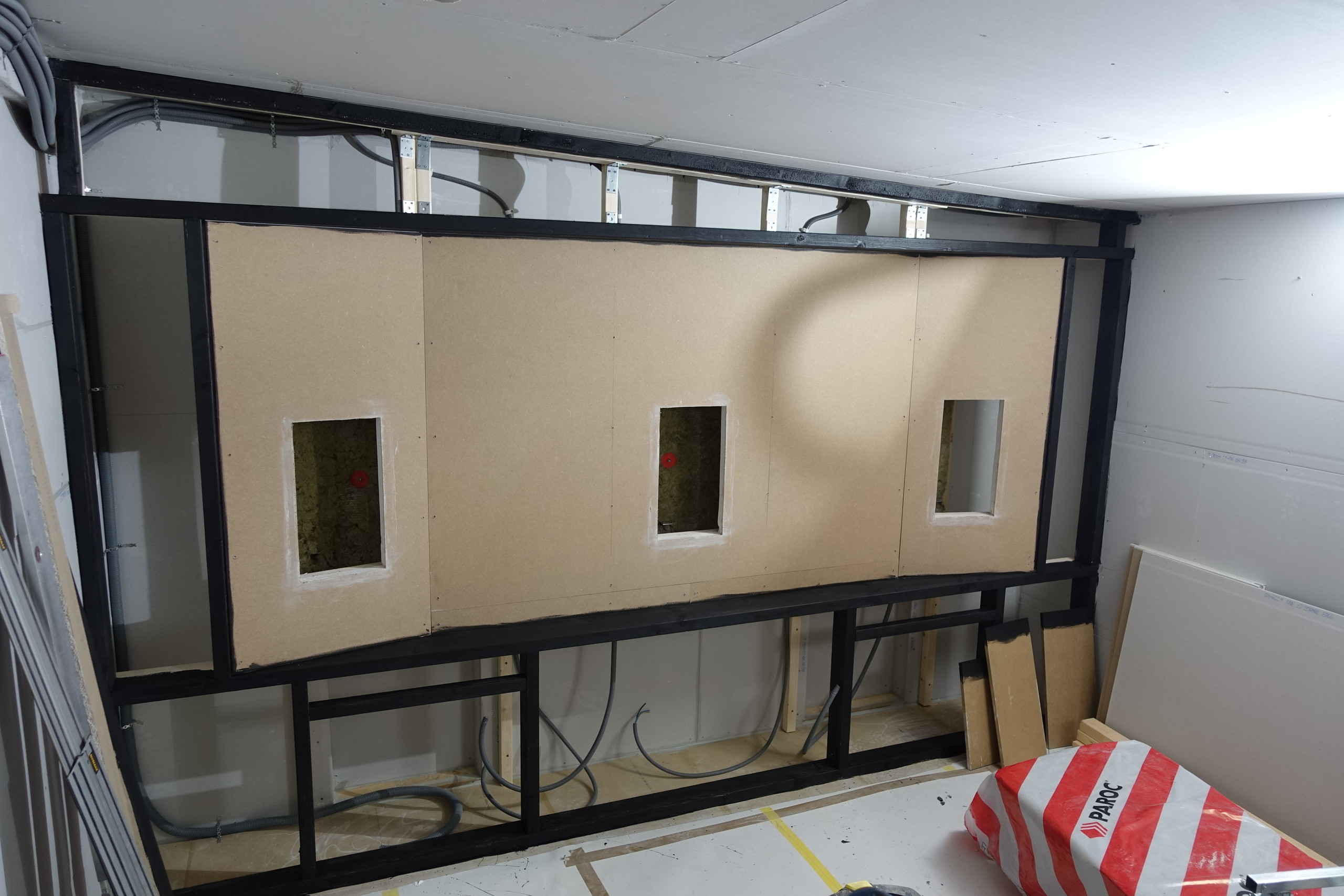

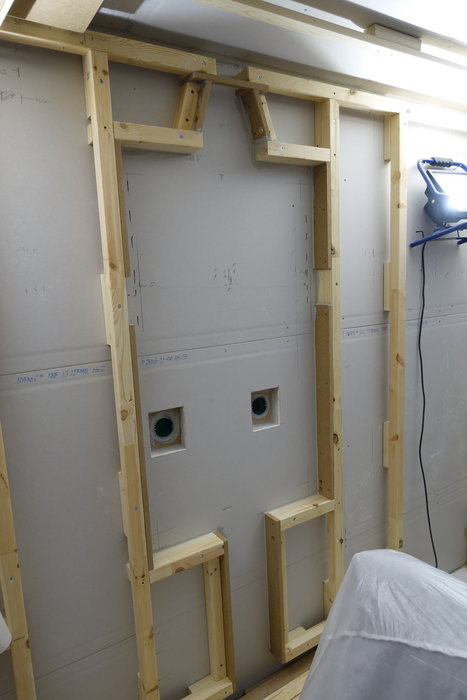

Mer reglar
Kommer börja med en baffel bakom duken och lämna öppet runt om. (2017-03-19 19:32:16) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Vinklar baffeln för frontarna
Nästa helg blir det inget gjort för då är det Hemmabiomässa! (2017-03-19 19:36:49) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Stagning och kabeldragning
(2017-04-05 19:59:27) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

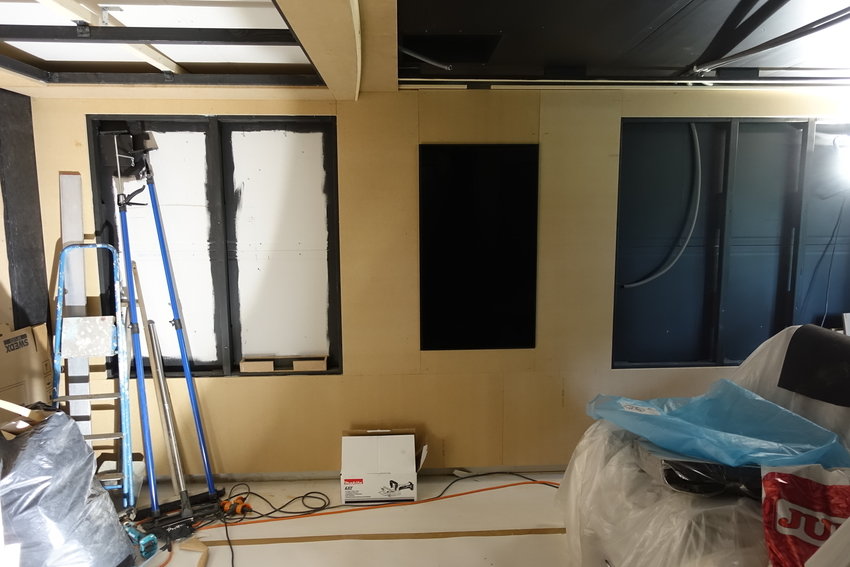

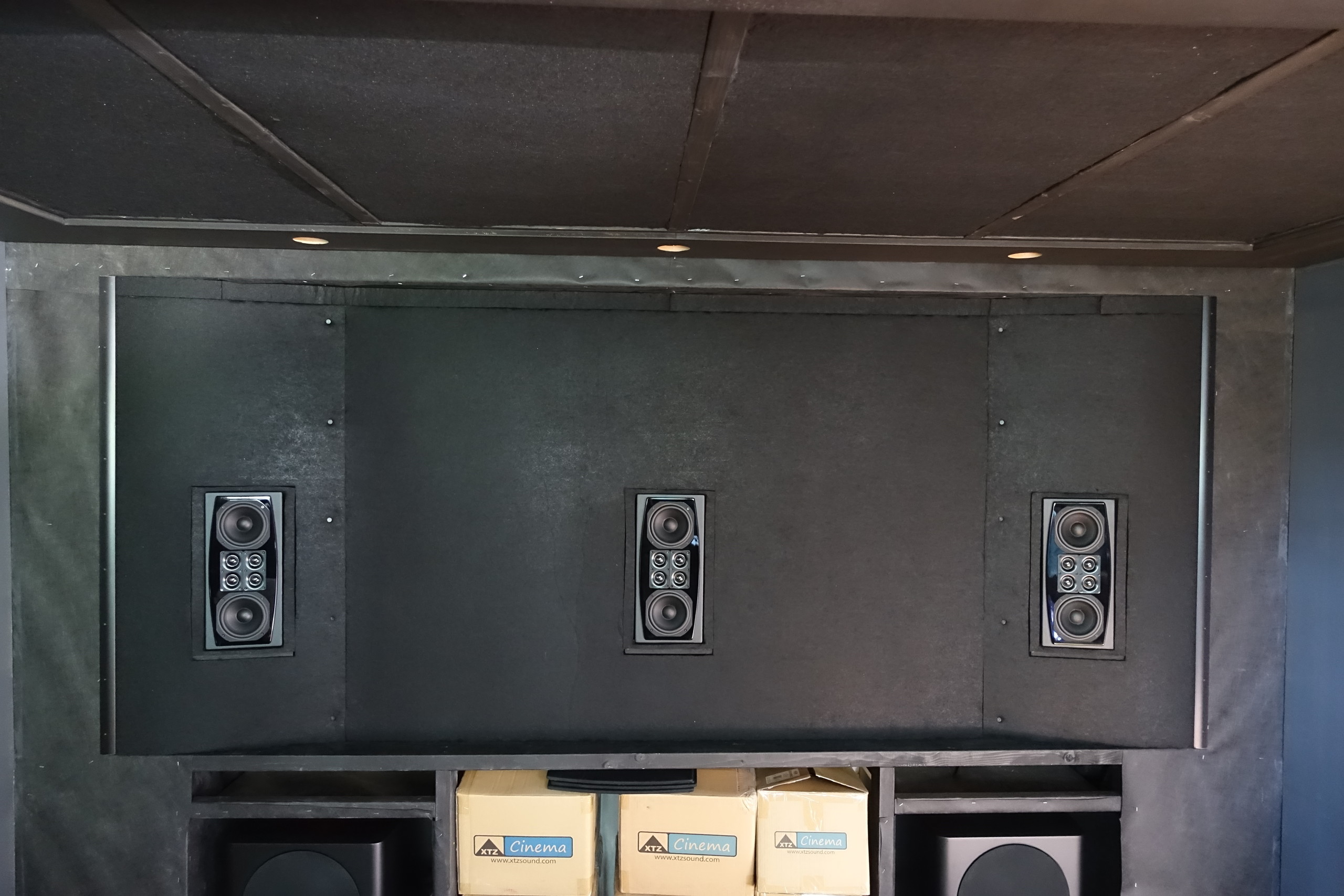

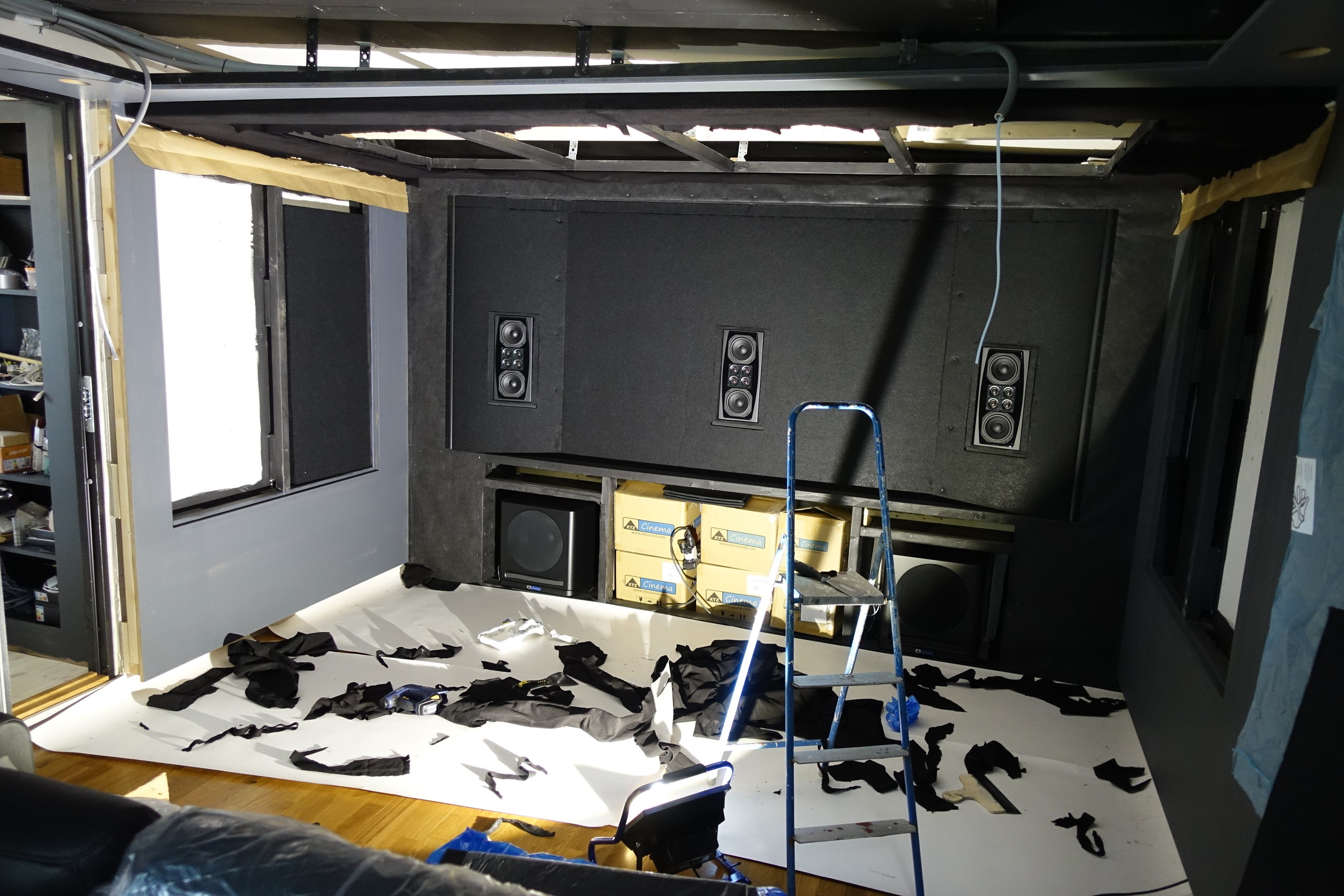

Fortsätter med fronten
Målat ramverket och två lager gips + MDF på plats. Har även klätt väggen bakom med ett lager isolering. (2017-04-05 20:00:45) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Isolering
Fyllt upp med isolering längs väggar och tak och täcker med akustikduk. Högtalarna har också flyttat in, även S5- och S2-lådorna har hittat sin plats tillsvidare för att frigöra golvyta i övriga rummet. Får se vad jag gör med utrymmet mellan subbarna senare efter provlyssning/mätning, kanske en avstämd basfälla, kanske en Sub 3x12 :-) (2017-04-05 20:14:21) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Frontvägg klar tills vidare
Ska förstås kläs med absorbent och tyg senare när jag slutar damma, nu dags att ge sig på väggar och tak. (2017-04-05 20:21:20) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

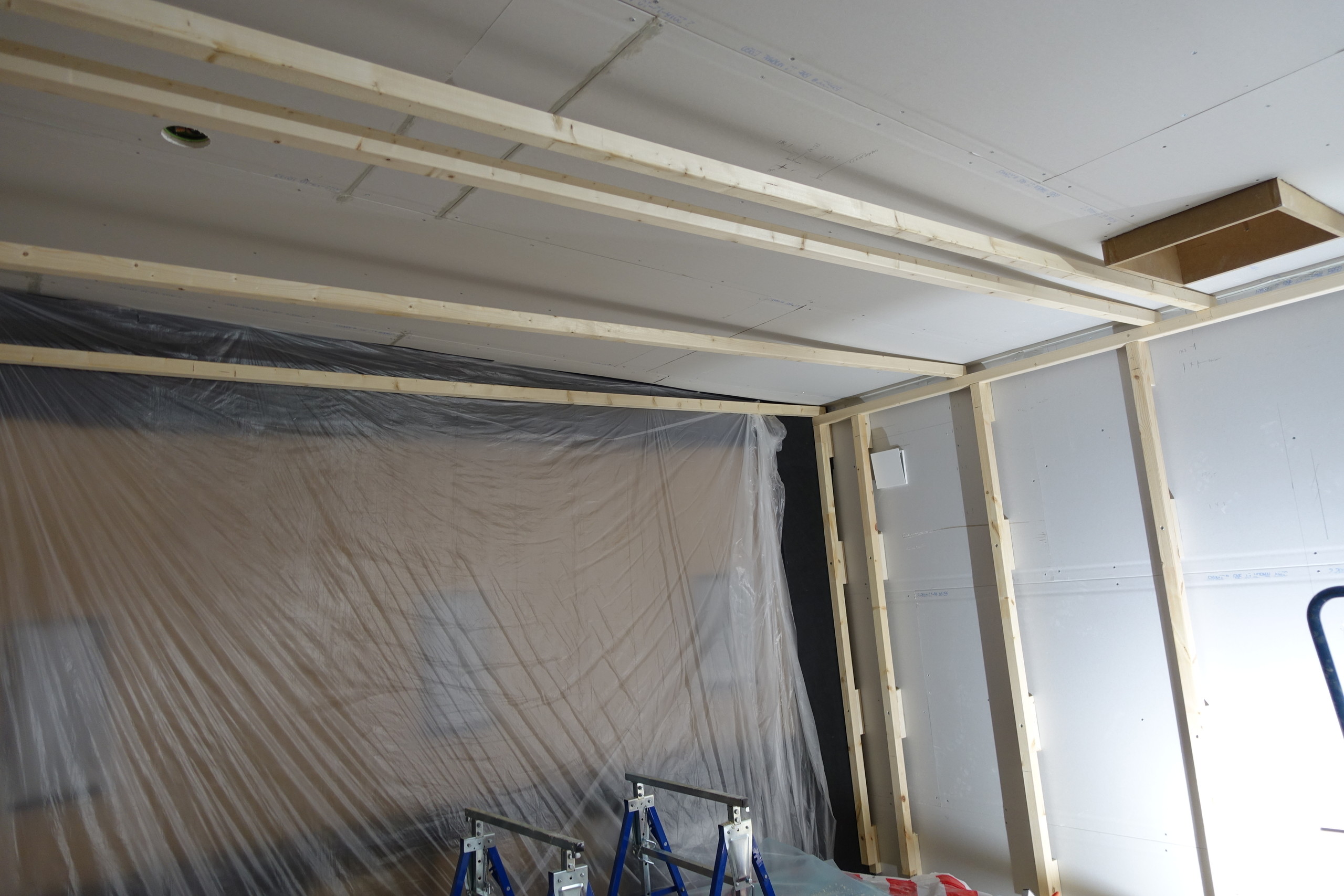

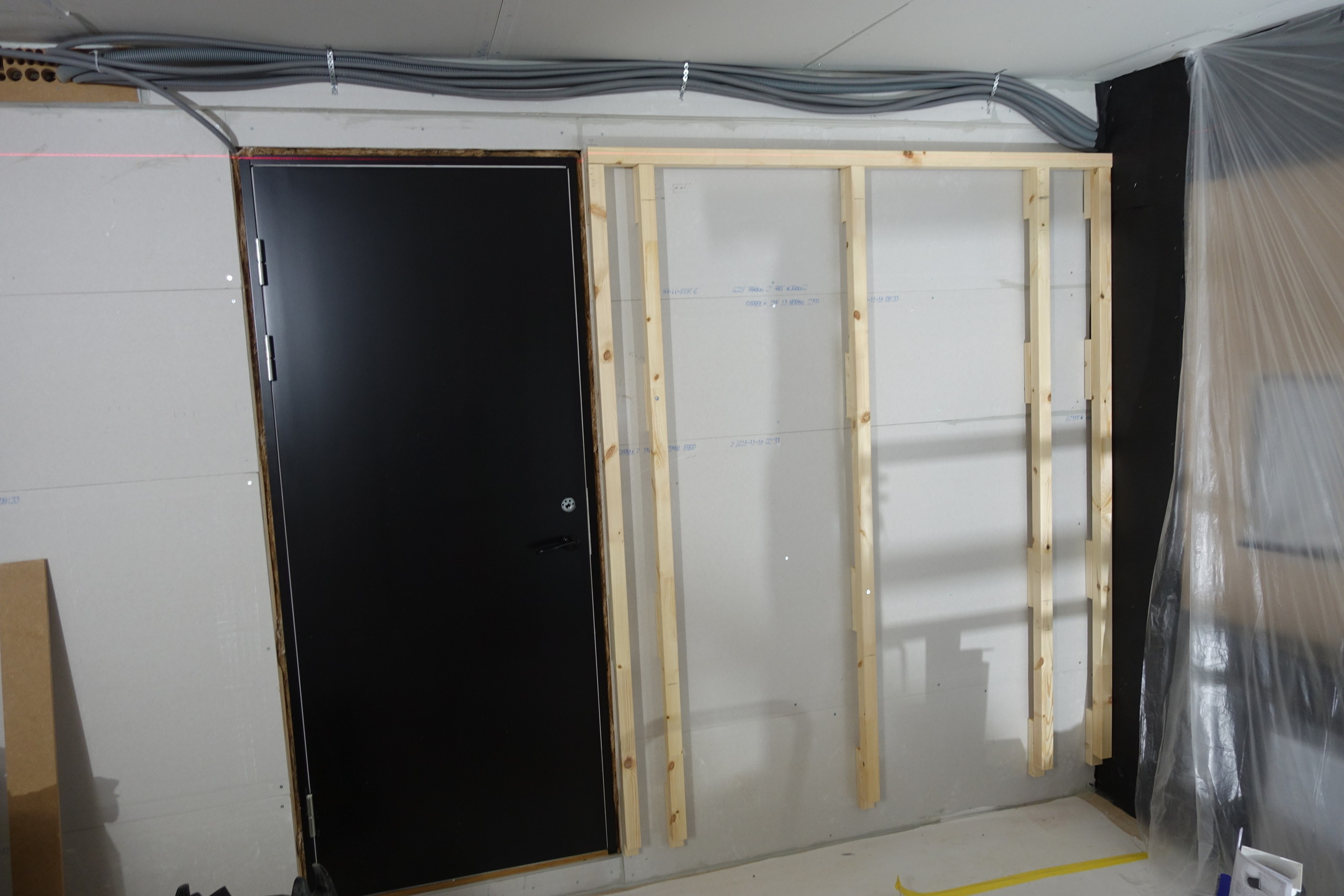

Väggar
Bygger ut väggarna, lasern visar höjd på innertak. Blir tight ovan 210 dörren, hade föredragit en 200 dörr men det gick inte att beställa :-) (2017-04-14 12:57:43) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

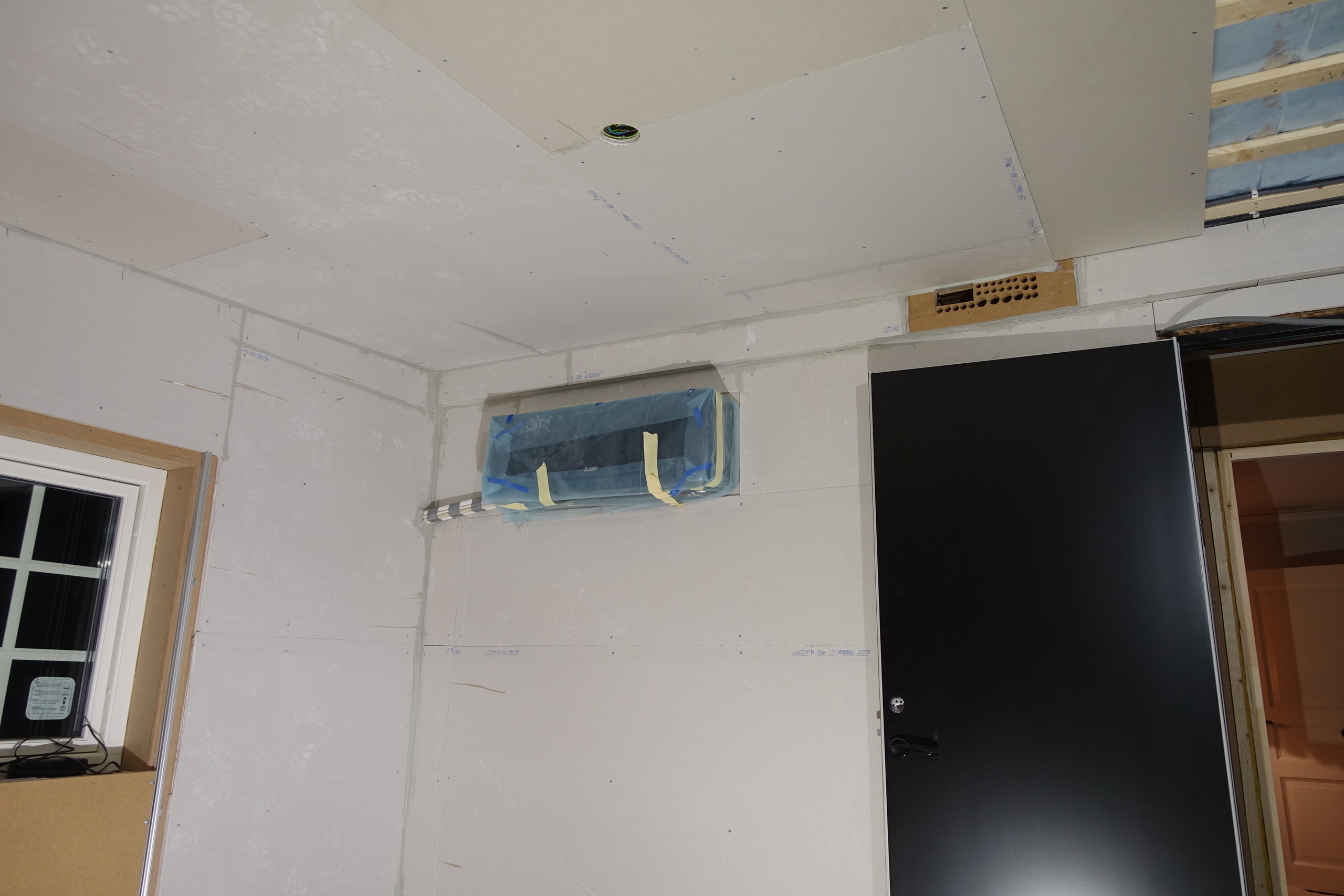

Andra sidan
Även monterat en friskluftsventil som kommer döljas senare, blev jobbigt att vistas i rummet (som nu är ganska tätt) med dammande verktyg. (2017-04-14 13:01:45) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

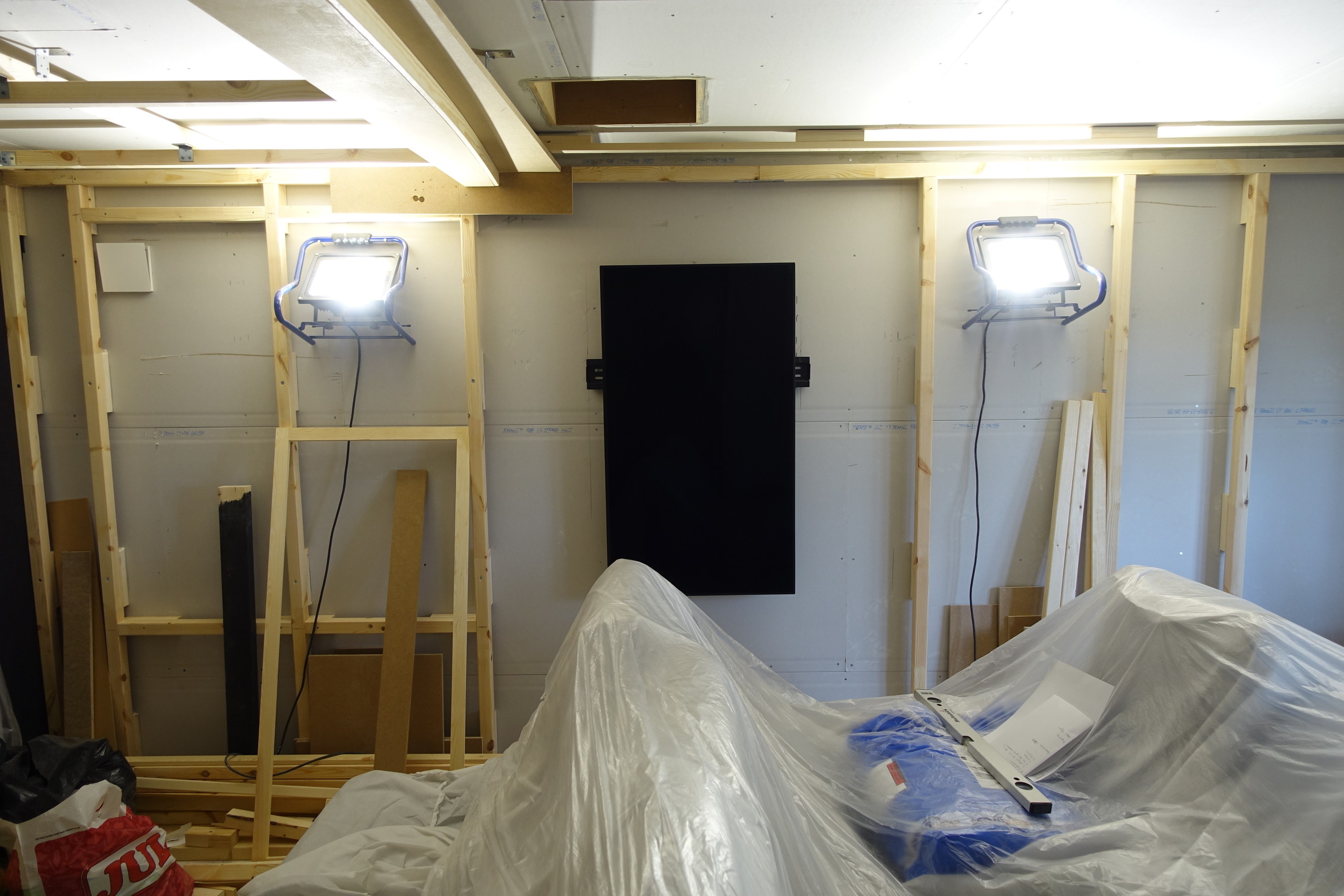

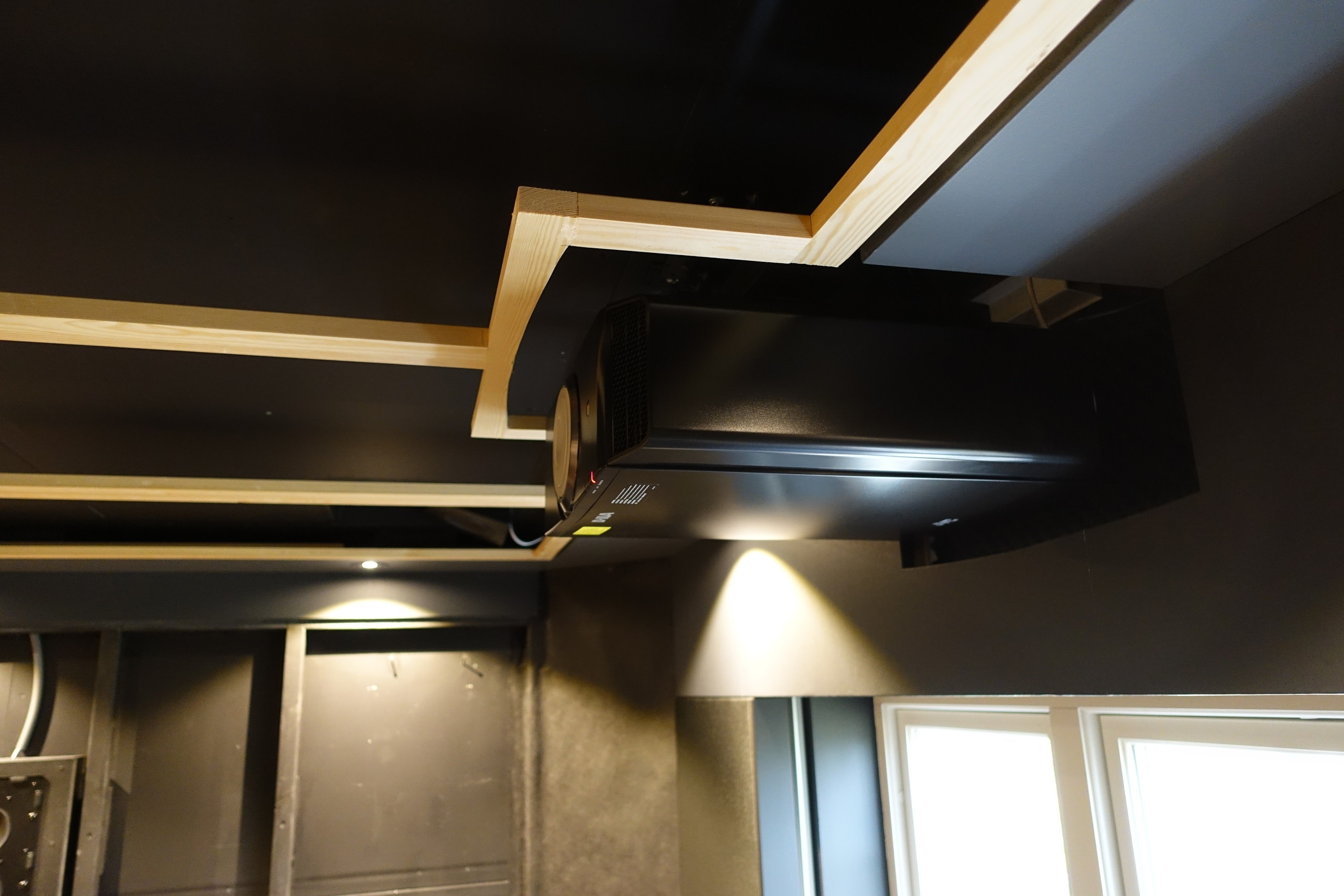

Bakre del

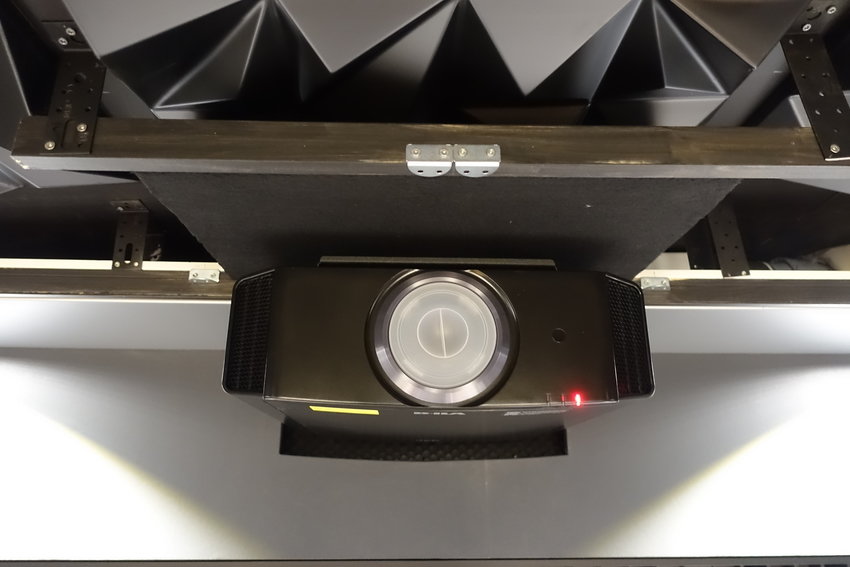

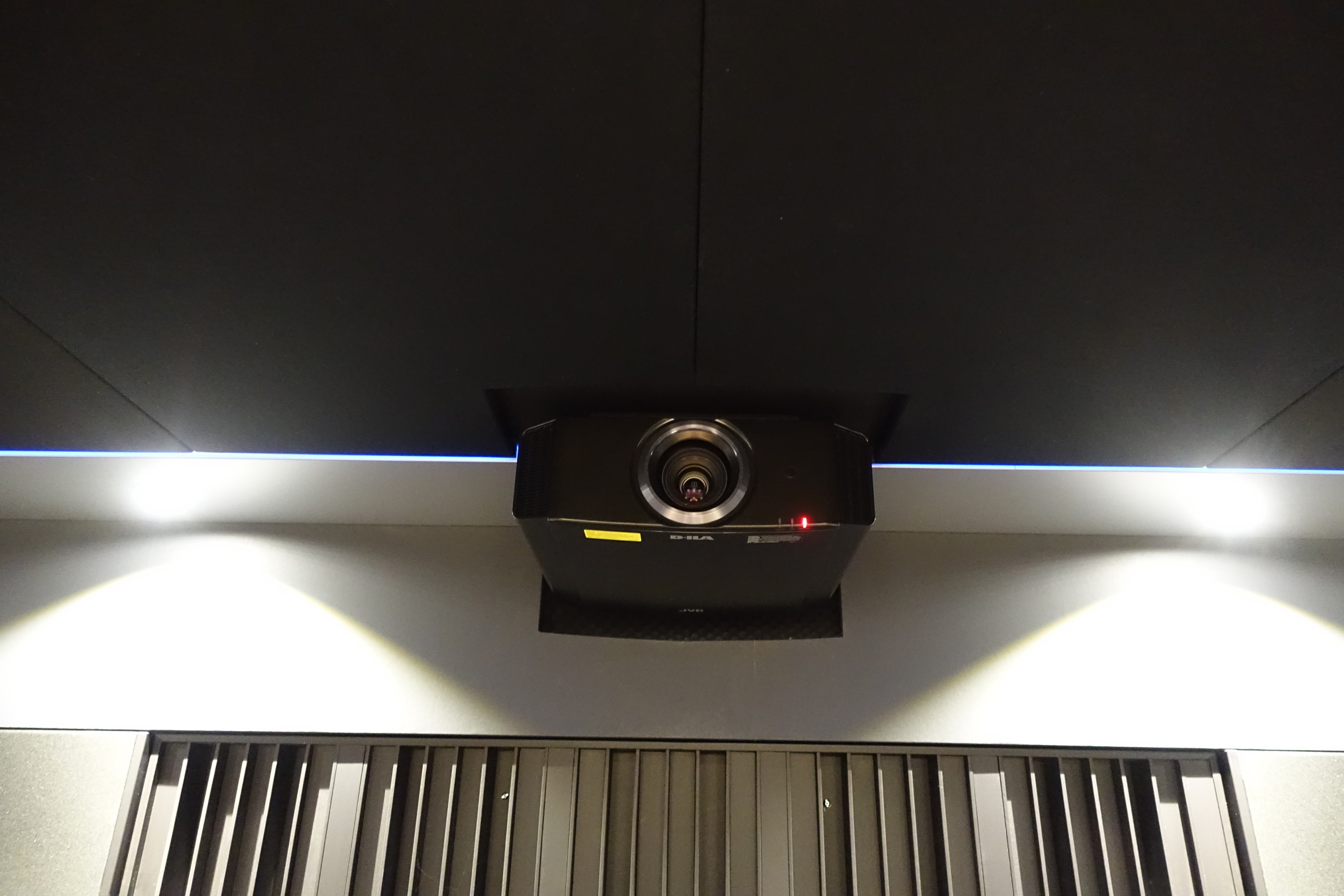

Plats i mitten för projektorn och justerat upp höjden på reglarna för kommande podiebygge.

Blir en del pyssel att rama in luftvärmepumpen, speciellt eftersom det måste gå att demontera för ev. service. Kommer dessutom behöva höja taket precis ovan pumpen. (2017-04-14 13:05:44) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

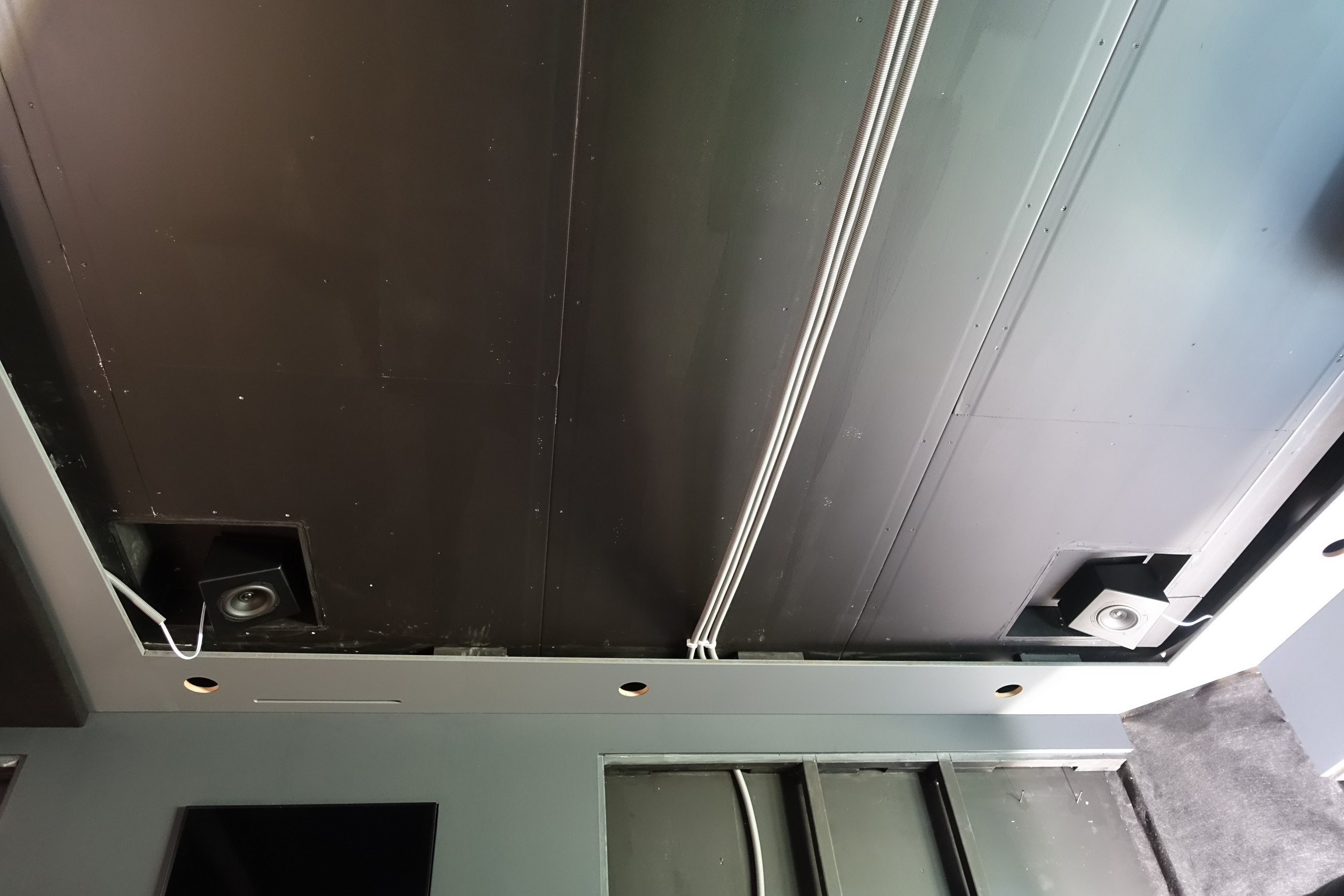

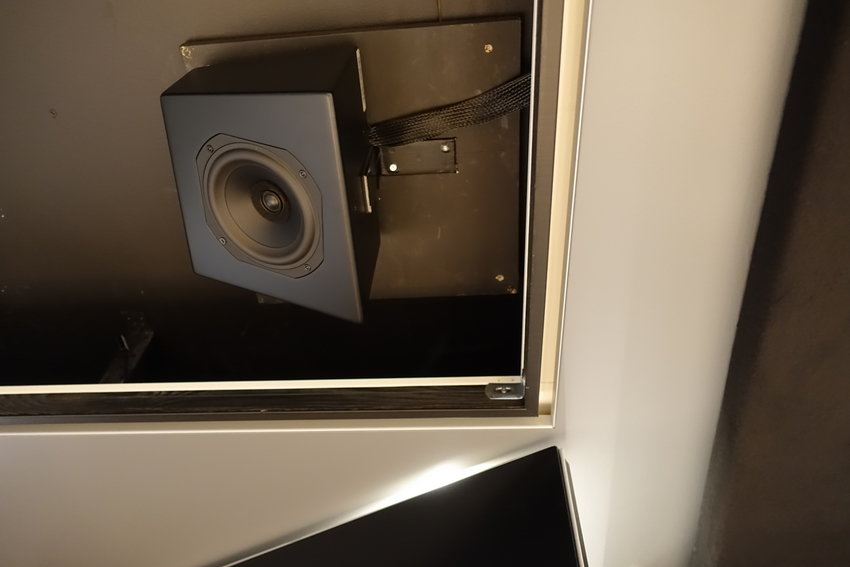

Justerat boxarna i taket
När jag nu bestämt mig för att köra med S2:or istället för inbyggnadshögtalare har jag kapat bort nedsticket på takboxarna och fogat. (2017-04-22 12:46:11) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

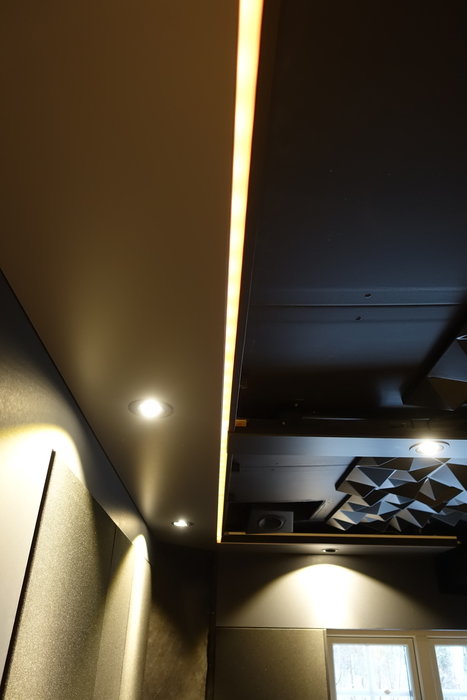

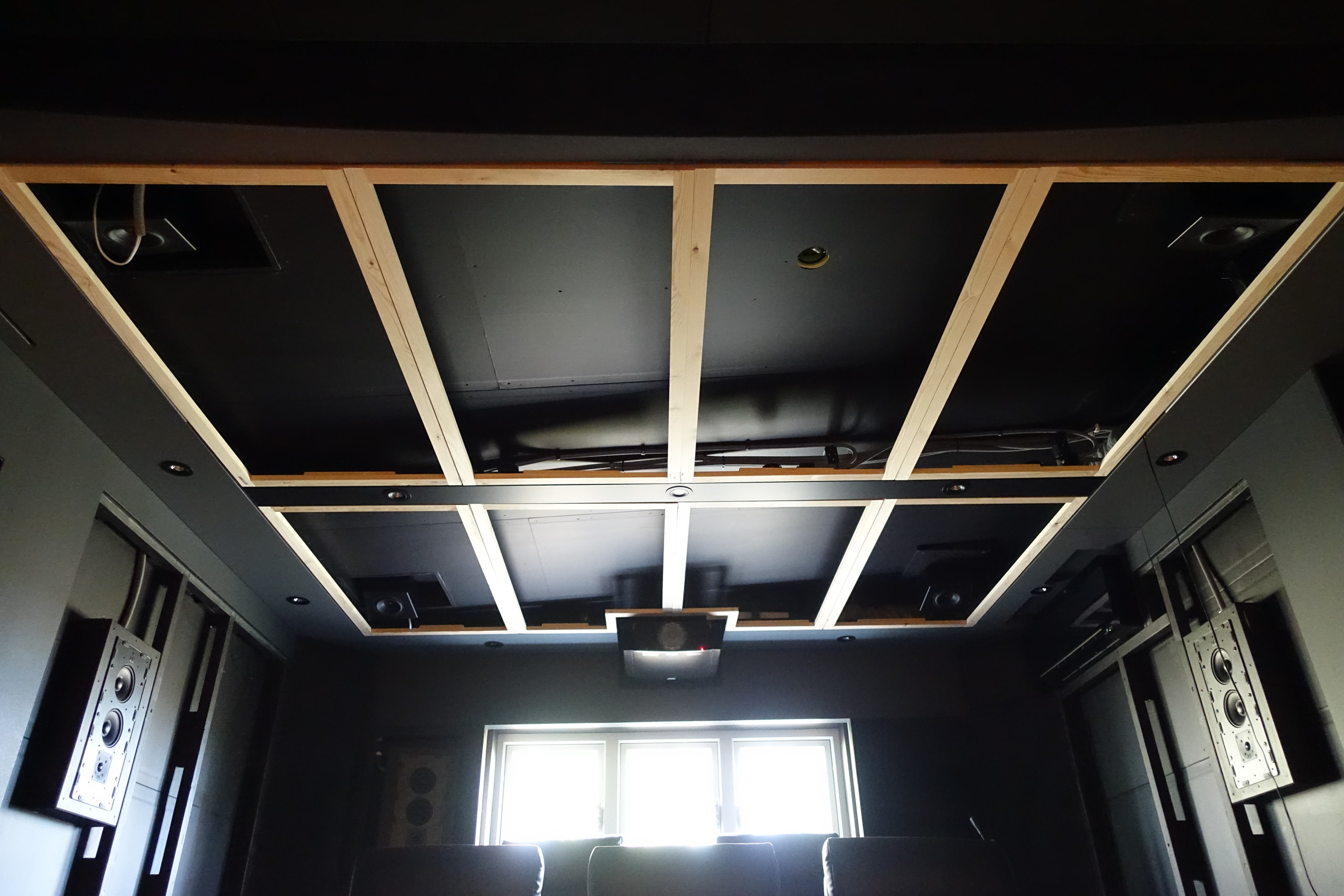

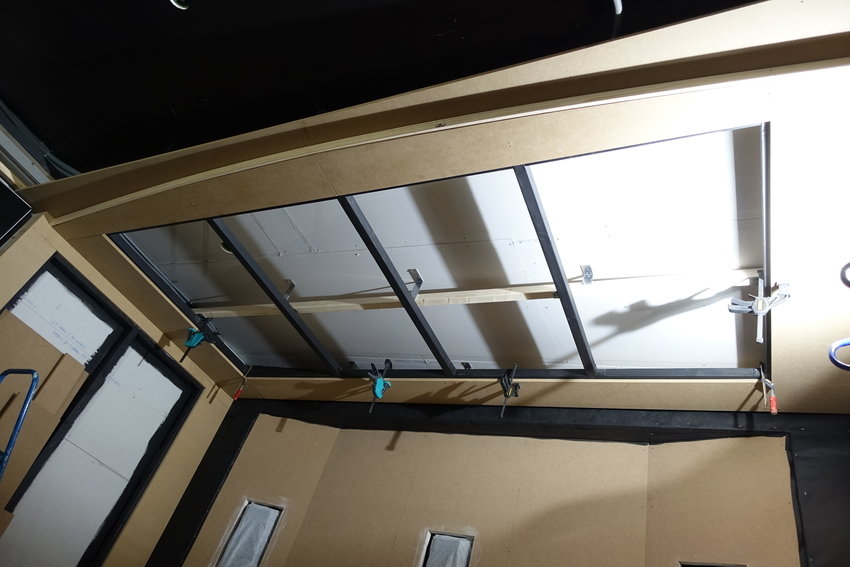

Tak
Påbörjat främre delen av taket, var länge inne på ett Sombra Ds men bestämde mig för en egen konstruktion istället. Sänker taket lite extra närmast duken för att få plats med lite tjockare absorbenter. (2017-04-22 12:49:58) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

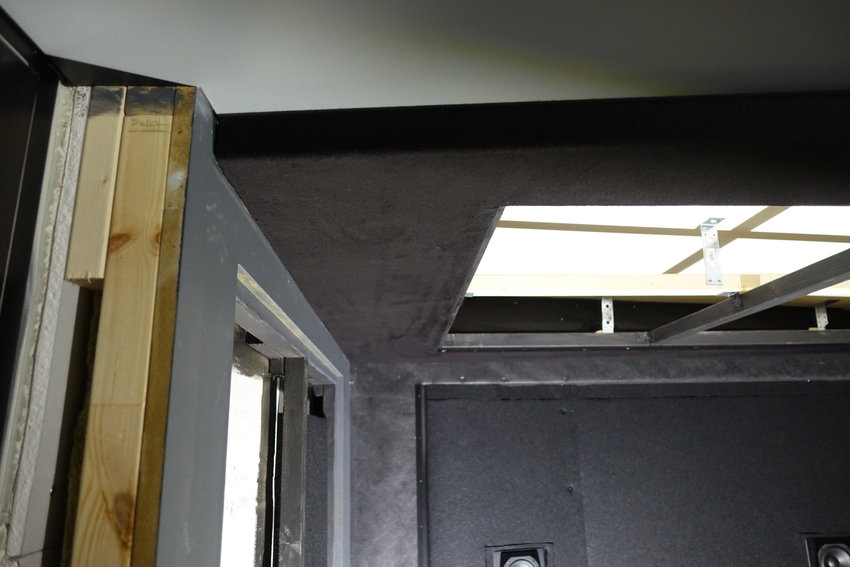

Avrundning
Rundar av gränsen mellan främre och bakre del av taket. (2017-04-22 12:54:12) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Avslutar med en trälist
(2017-04-22 12:56:02) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

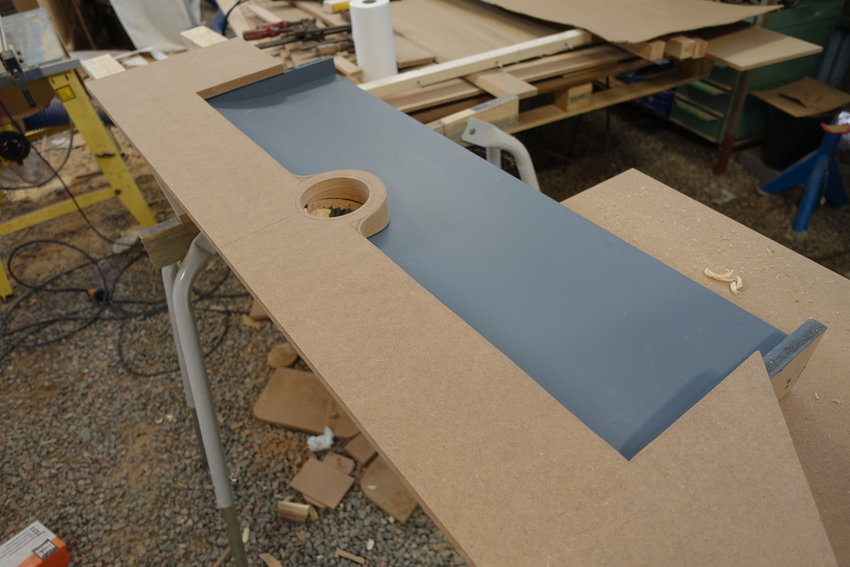

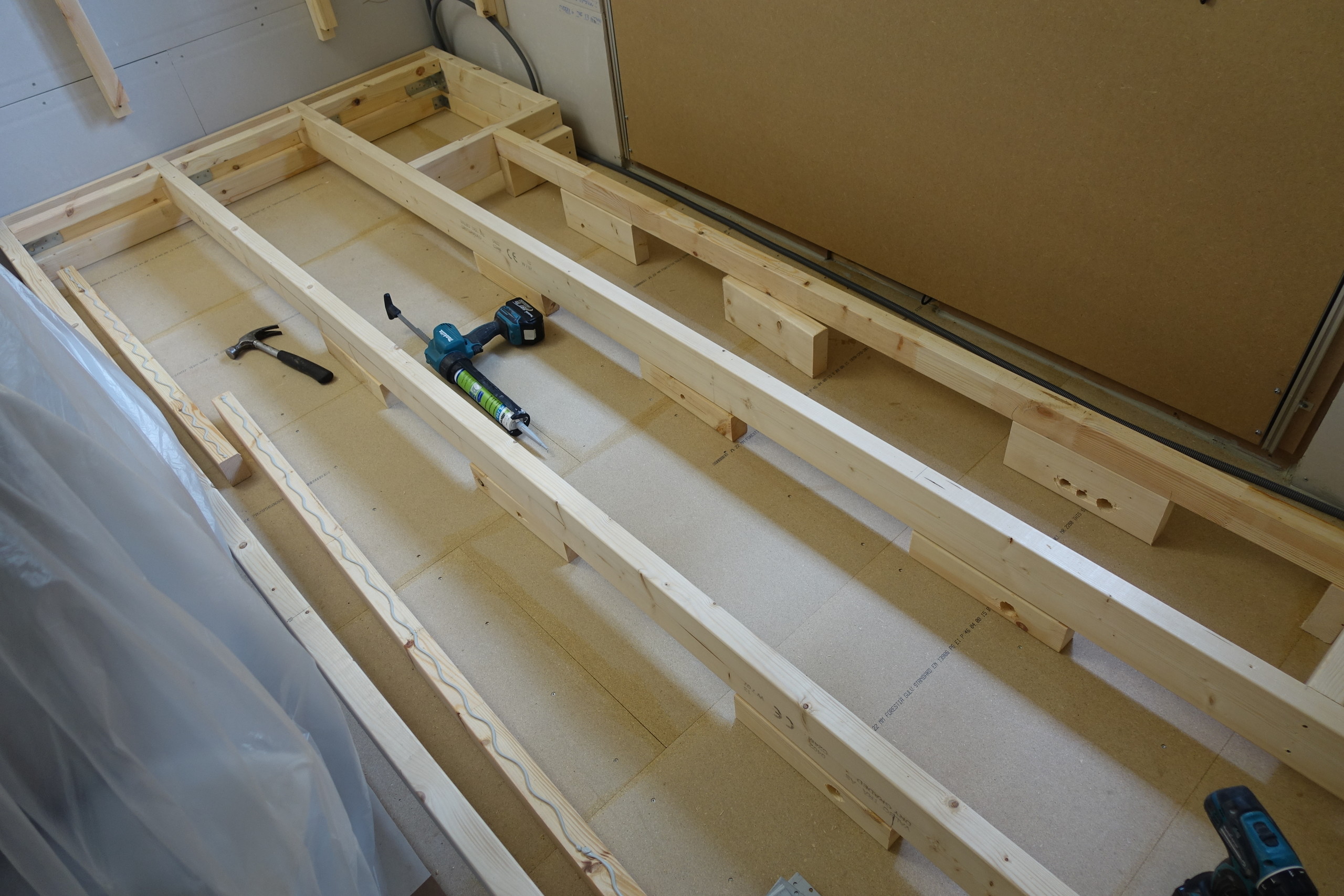

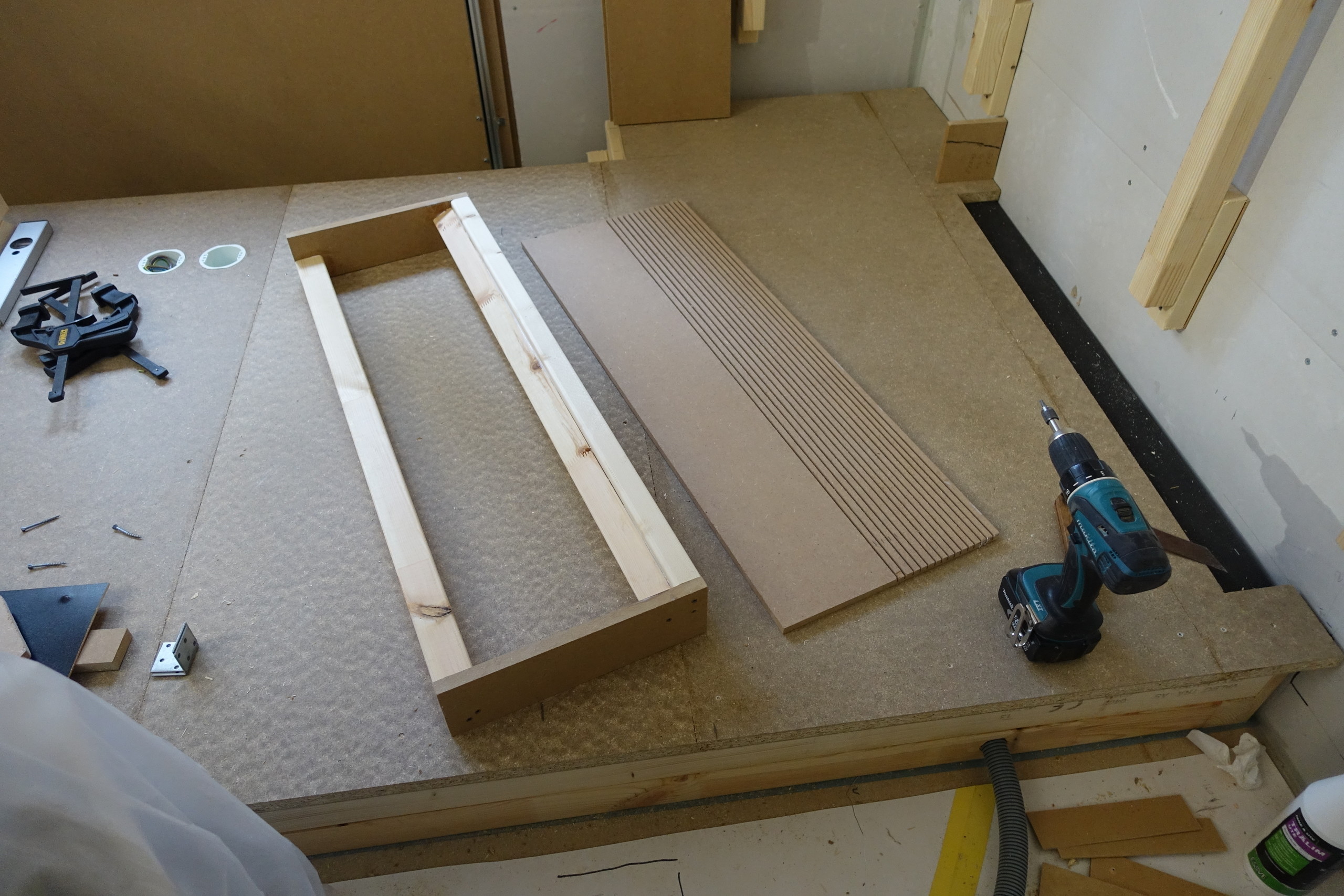

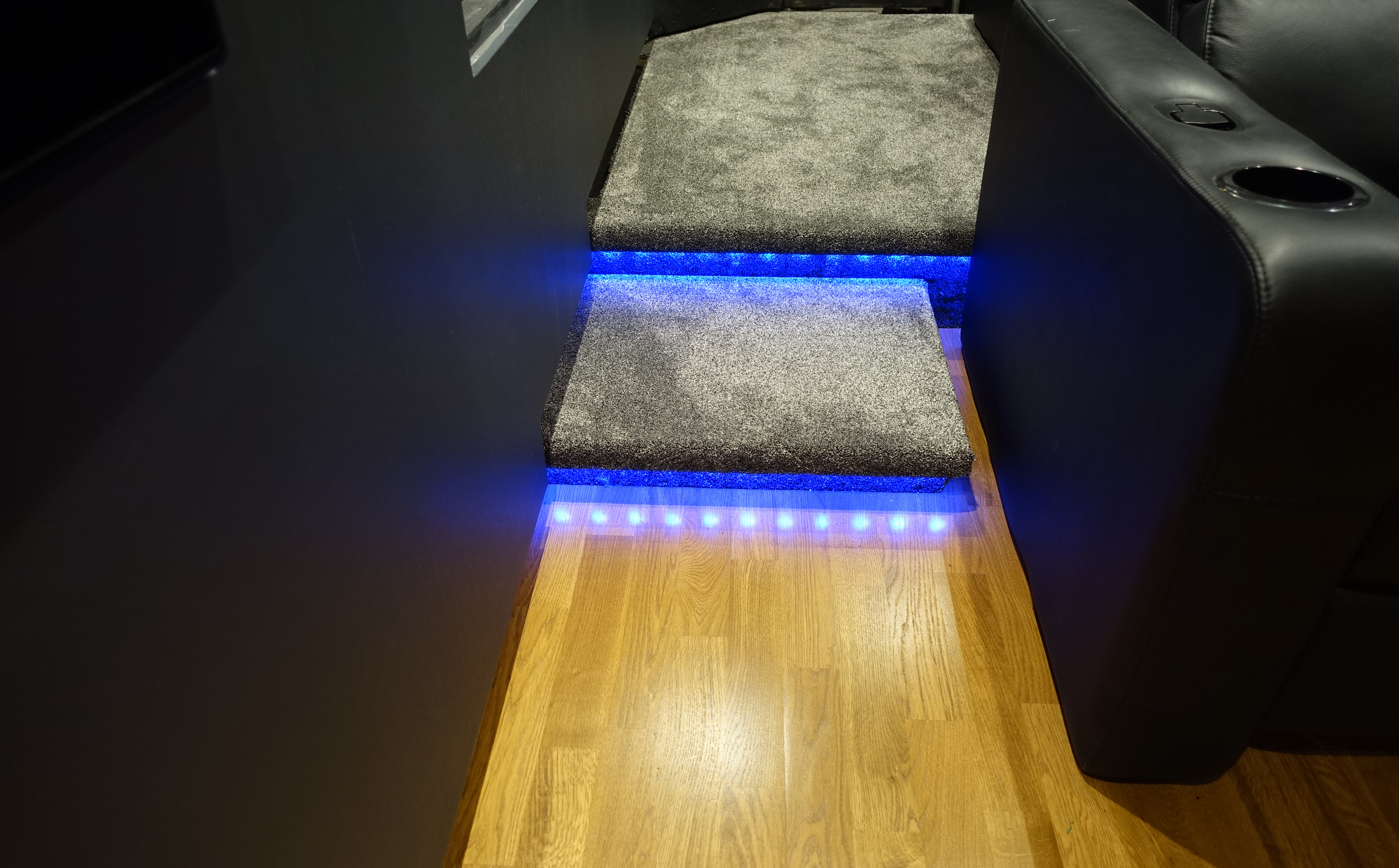

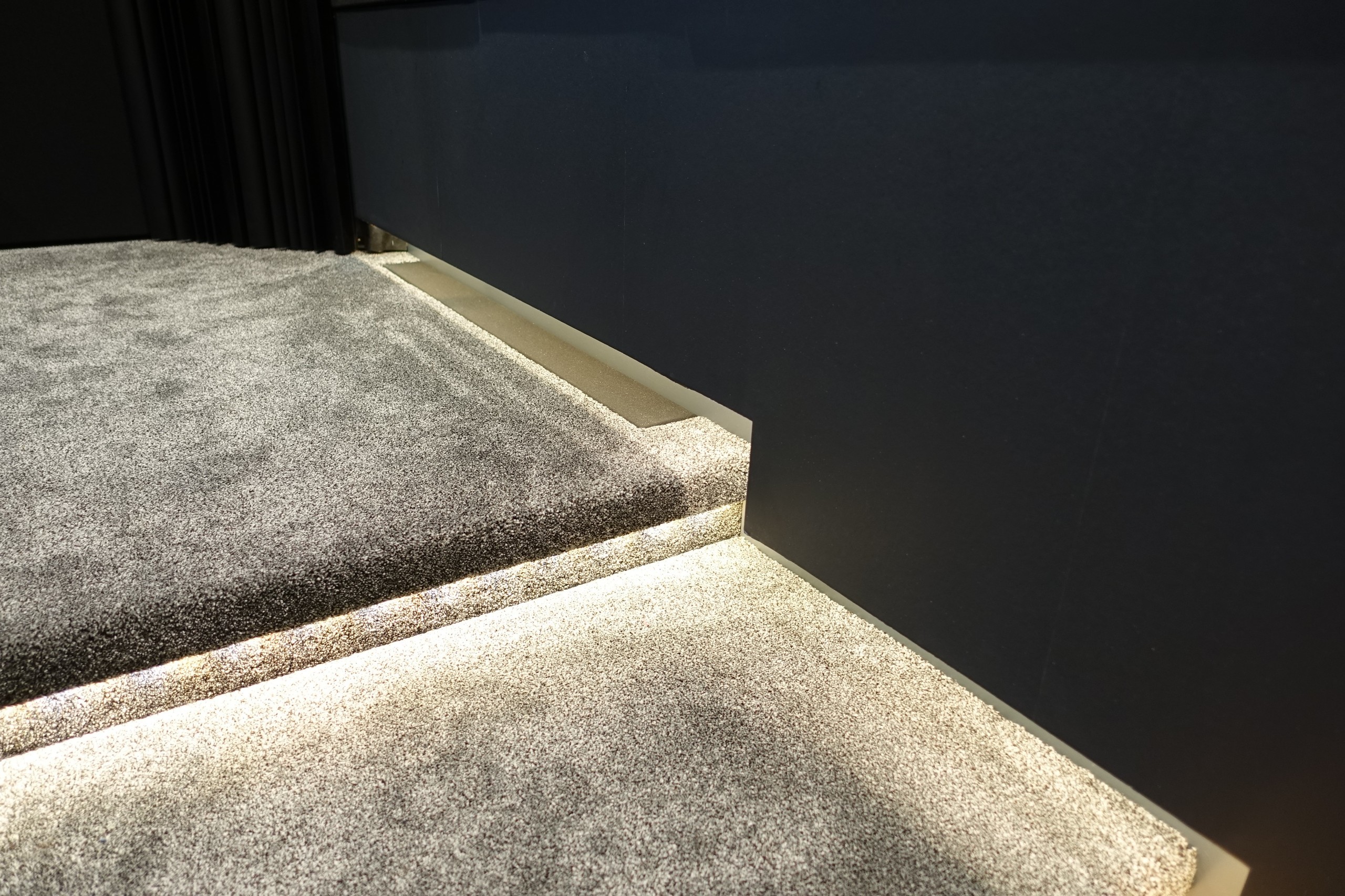

Podiebygge påbörjat
Kommer även fungera som basfälla (2017-05-04 22:31:12) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

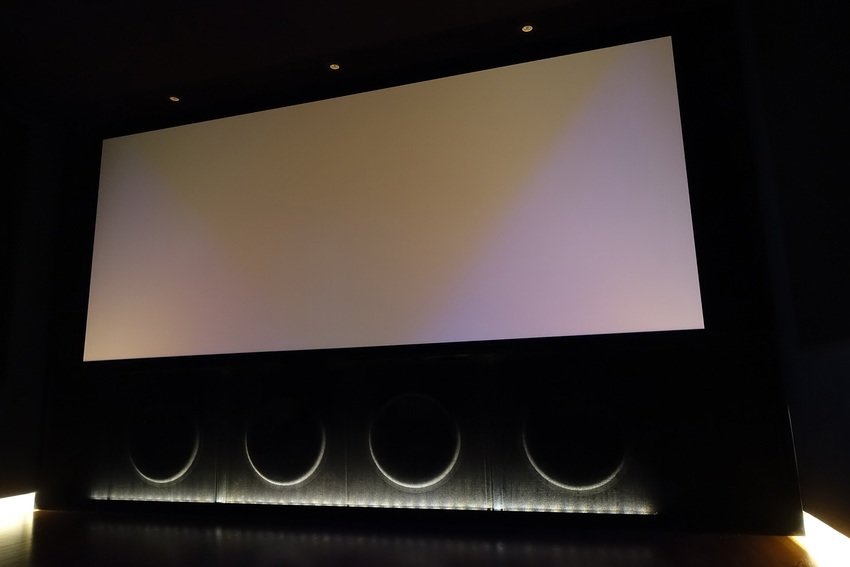

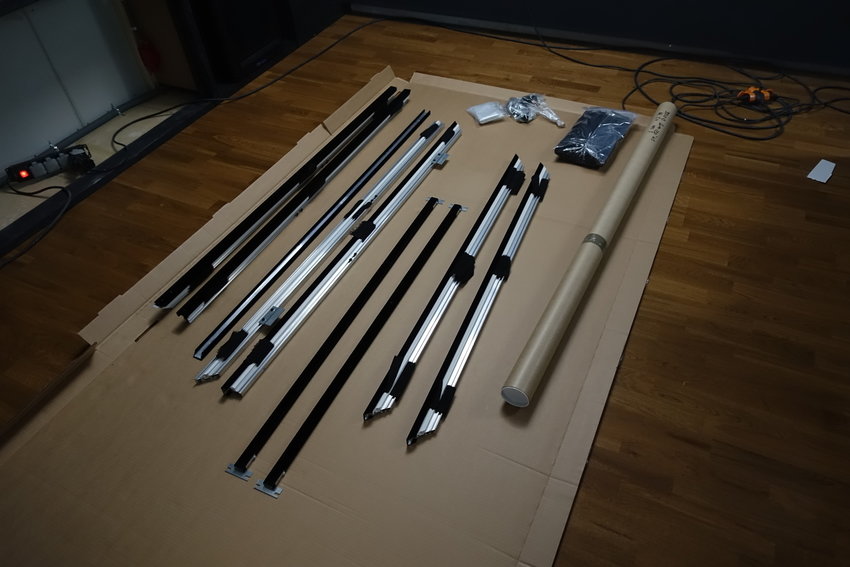

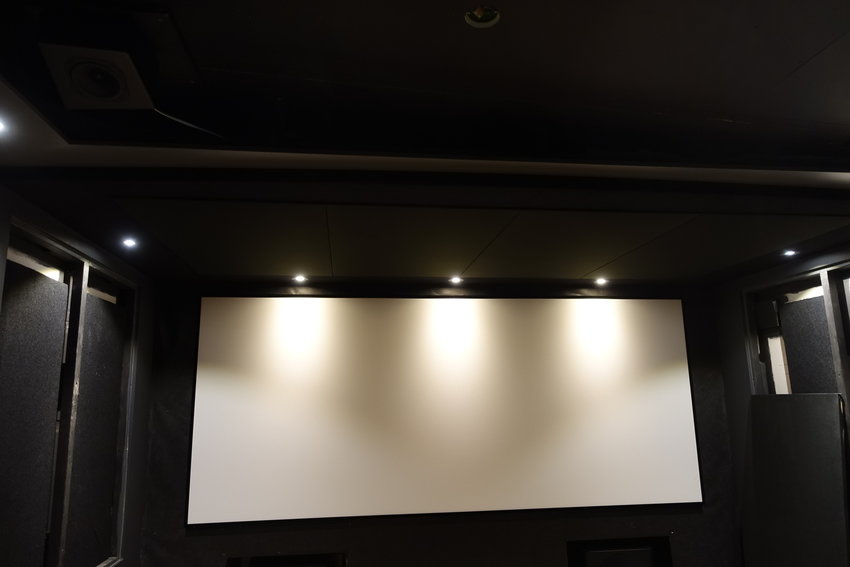

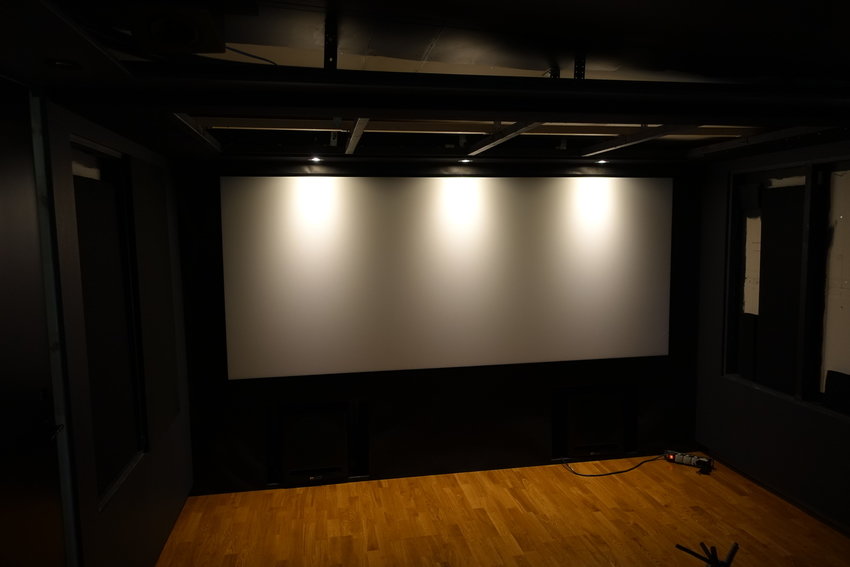

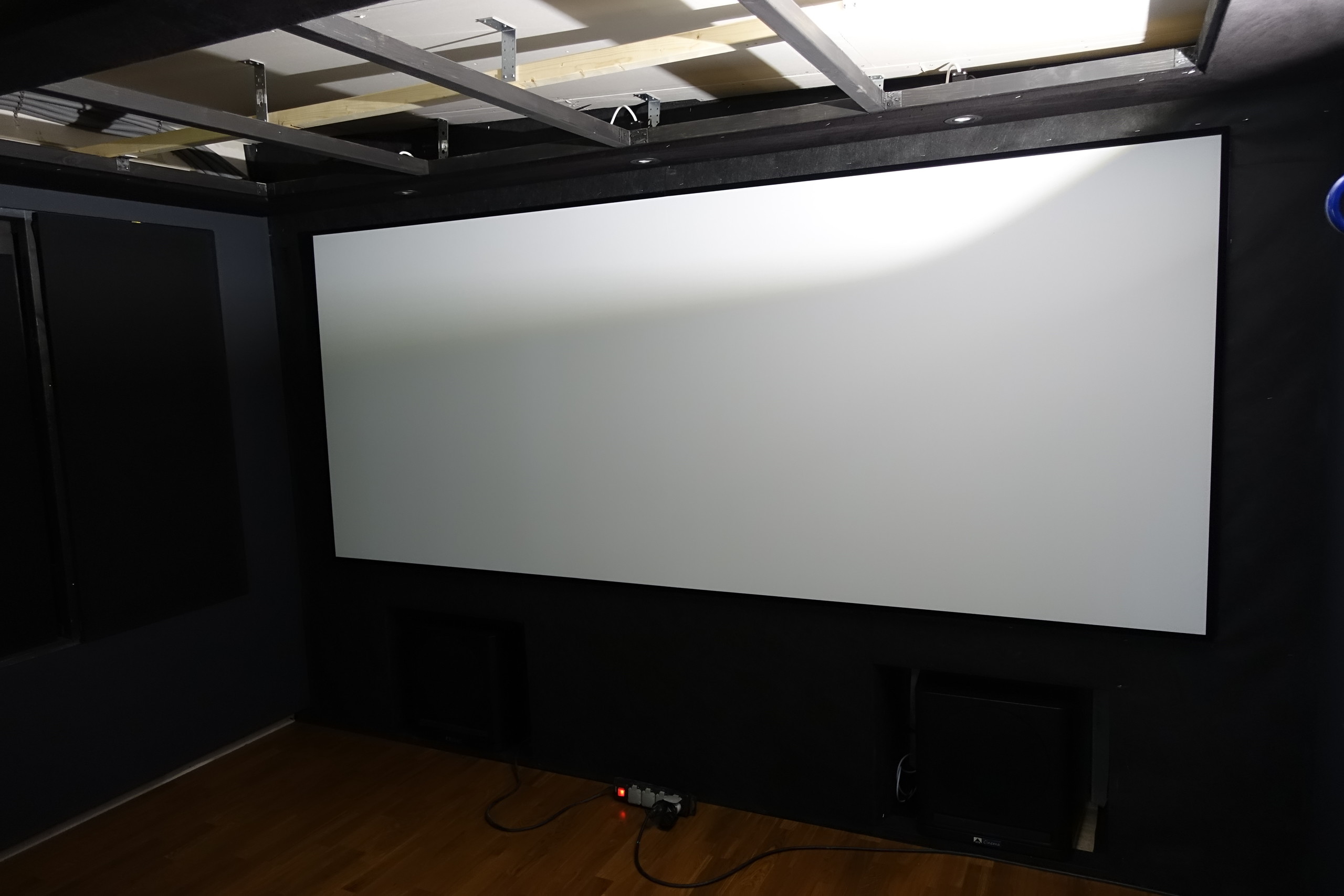

Dukat
Lämnar öppet längs sidor och bakre vägg mot luckan, tätar med akustikduk (2017-05-04 22:32:09) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

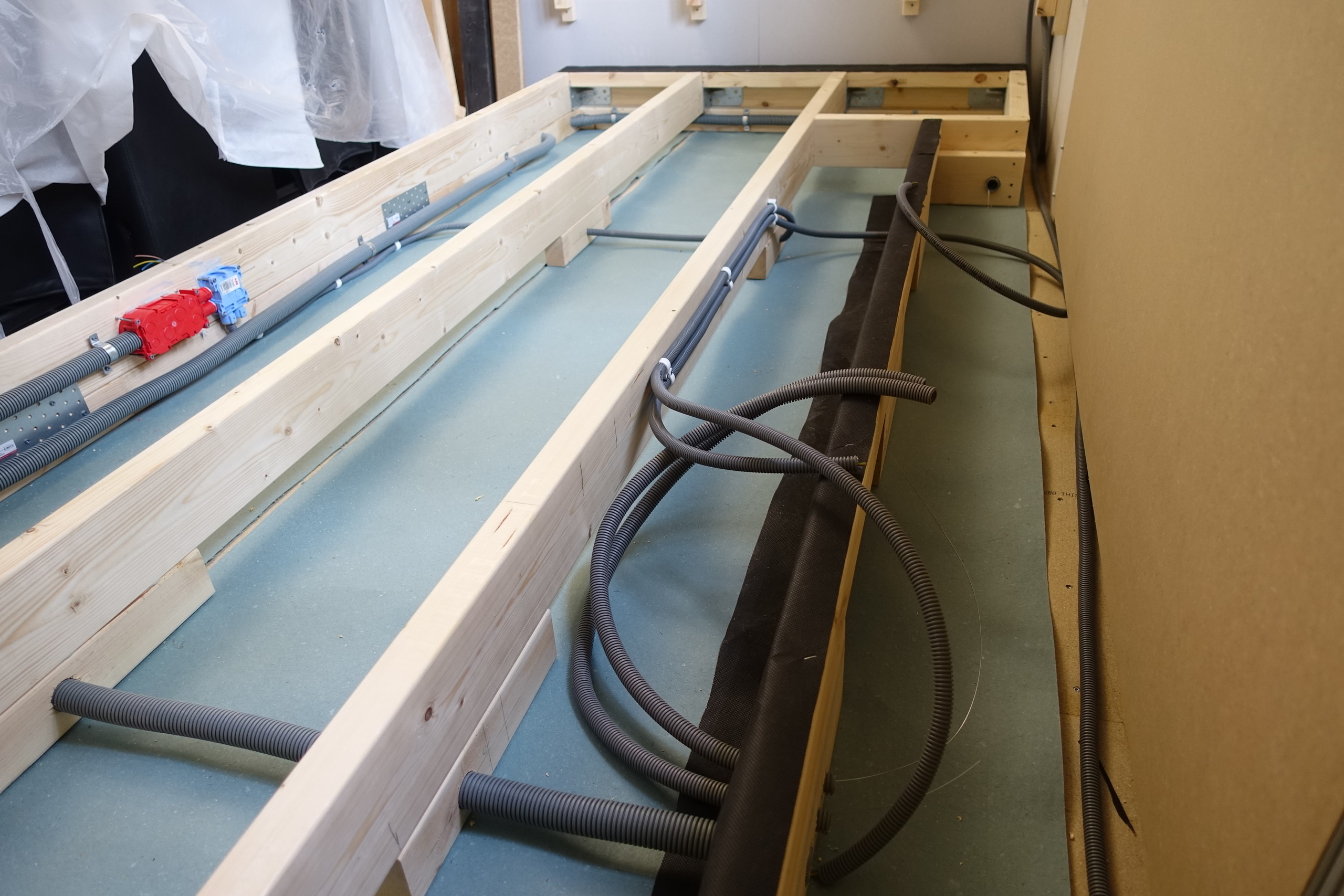

Rördragning
Många rör blir det... (2017-05-04 22:34:02) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

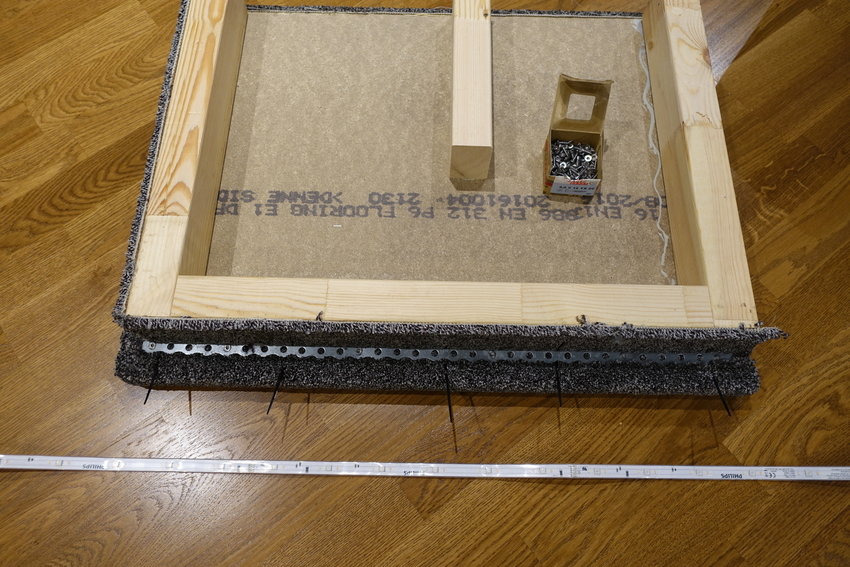

Denne side op
Rebell som jag är trotsar jag informativa texter :-) Offrade ett frässtål för att fälla in LED Strip och fyllt 75% av podiet löst med isolering. (2017-05-04 22:36:57) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

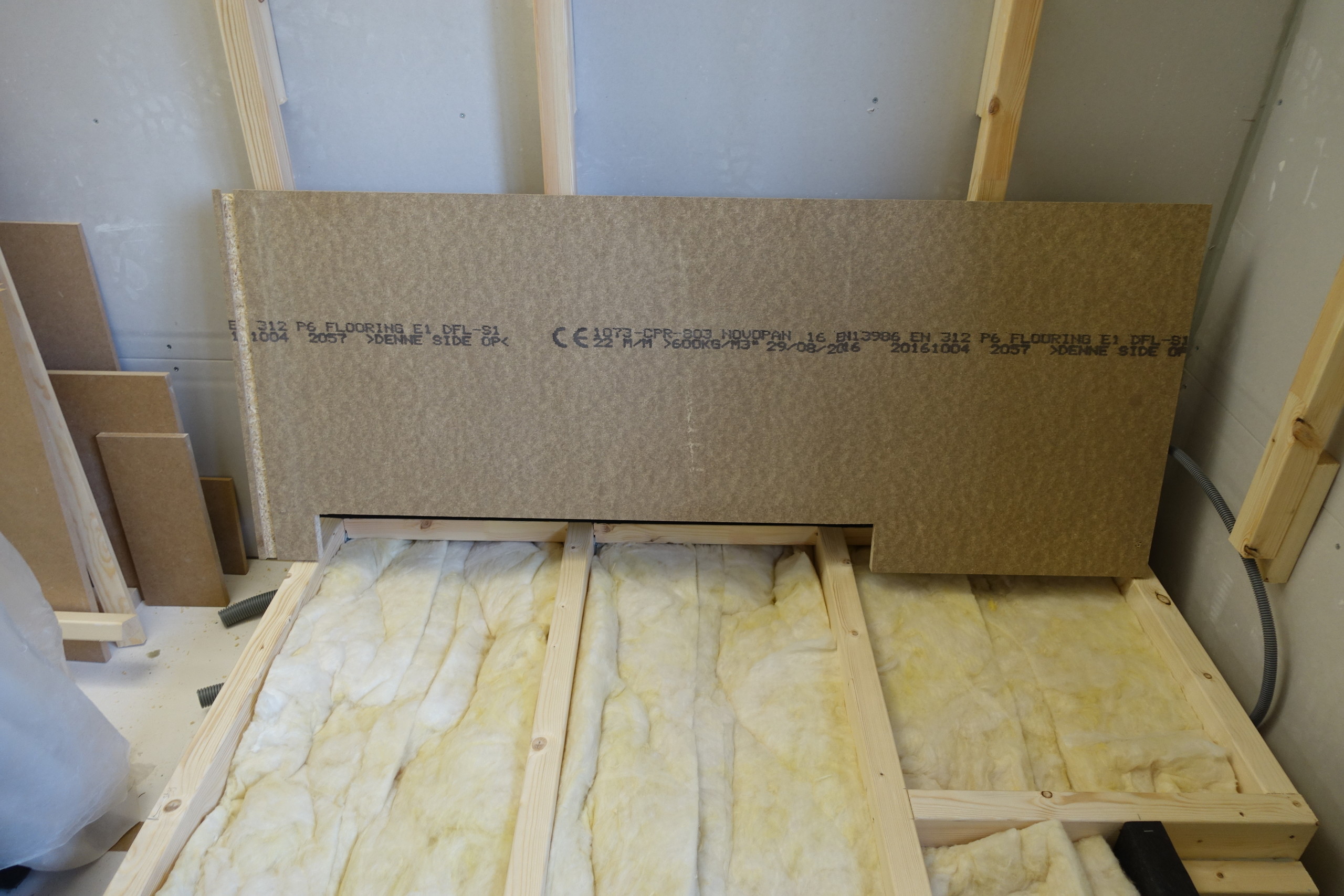

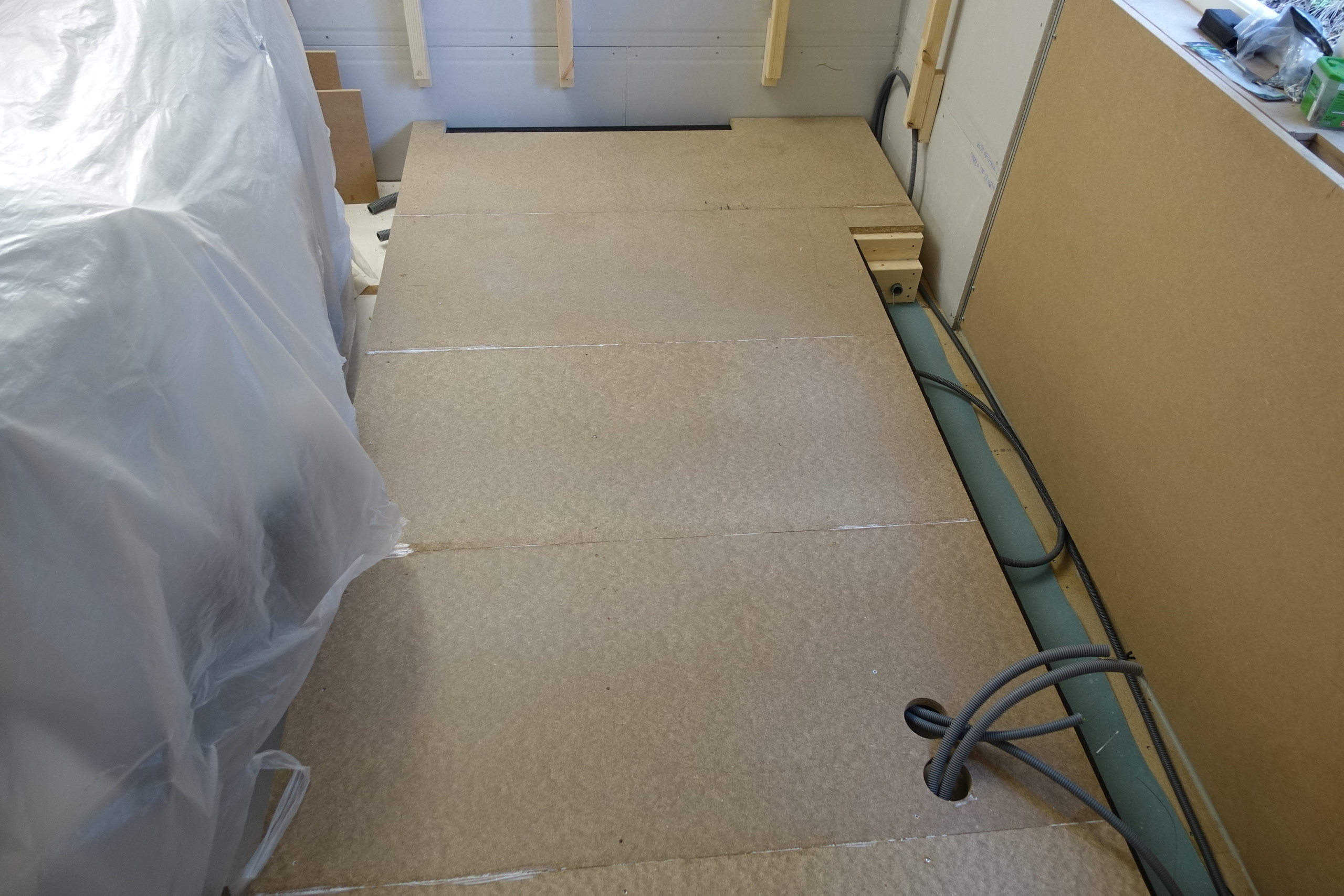

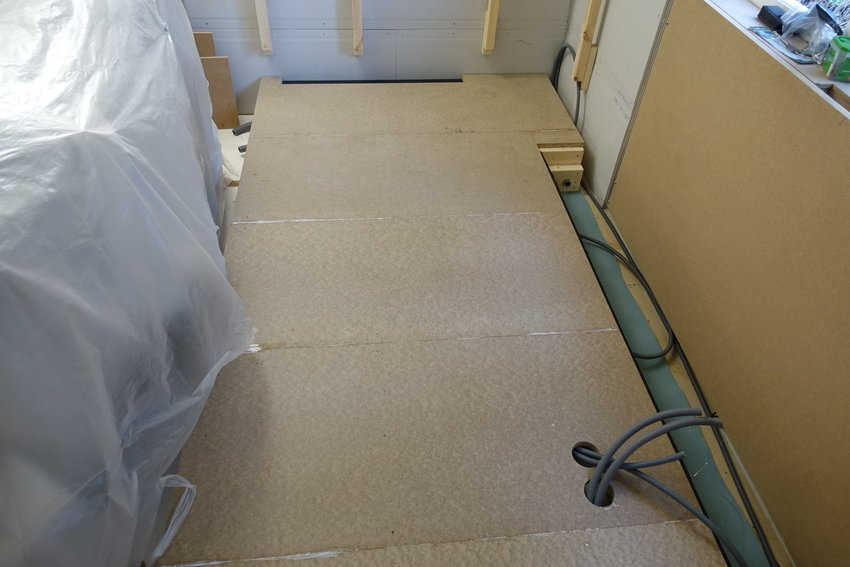

Spån på plats
En inspektionslucka ska passas in när fönsterluckan är färdig så inga barn eller husdjur faller ned. Kommer även gå att stänga/justera storleken på luftinsläpp i podiet om det skulle behövas. (2017-05-04 22:39:43) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

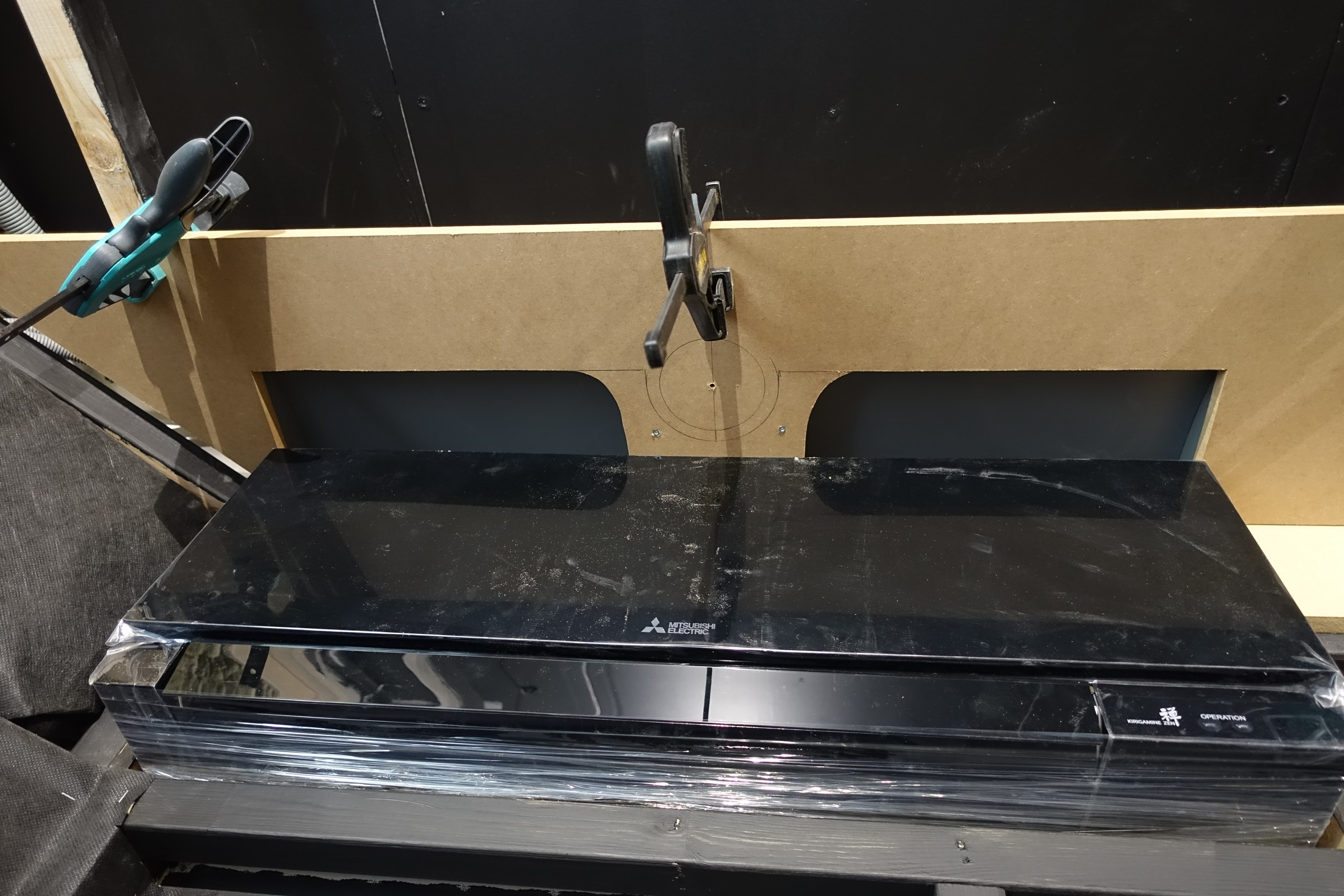

Ovan värmepumpen
Spårat en MDF (2017-05-14 21:07:19) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Montering
Löstagbart "tak", ger 5cm extra utrymme för tilluft ovan luftvärmepumpen. (2017-05-14 21:08:06) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Hörn
Förhöjningen ovan v-pumpen provmonterad, har även börjat på bakre hörnen. Översta regeln är löstagbar vid service av v-pump. Kabeldragning till podie, check. (2017-05-14 21:12:14) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

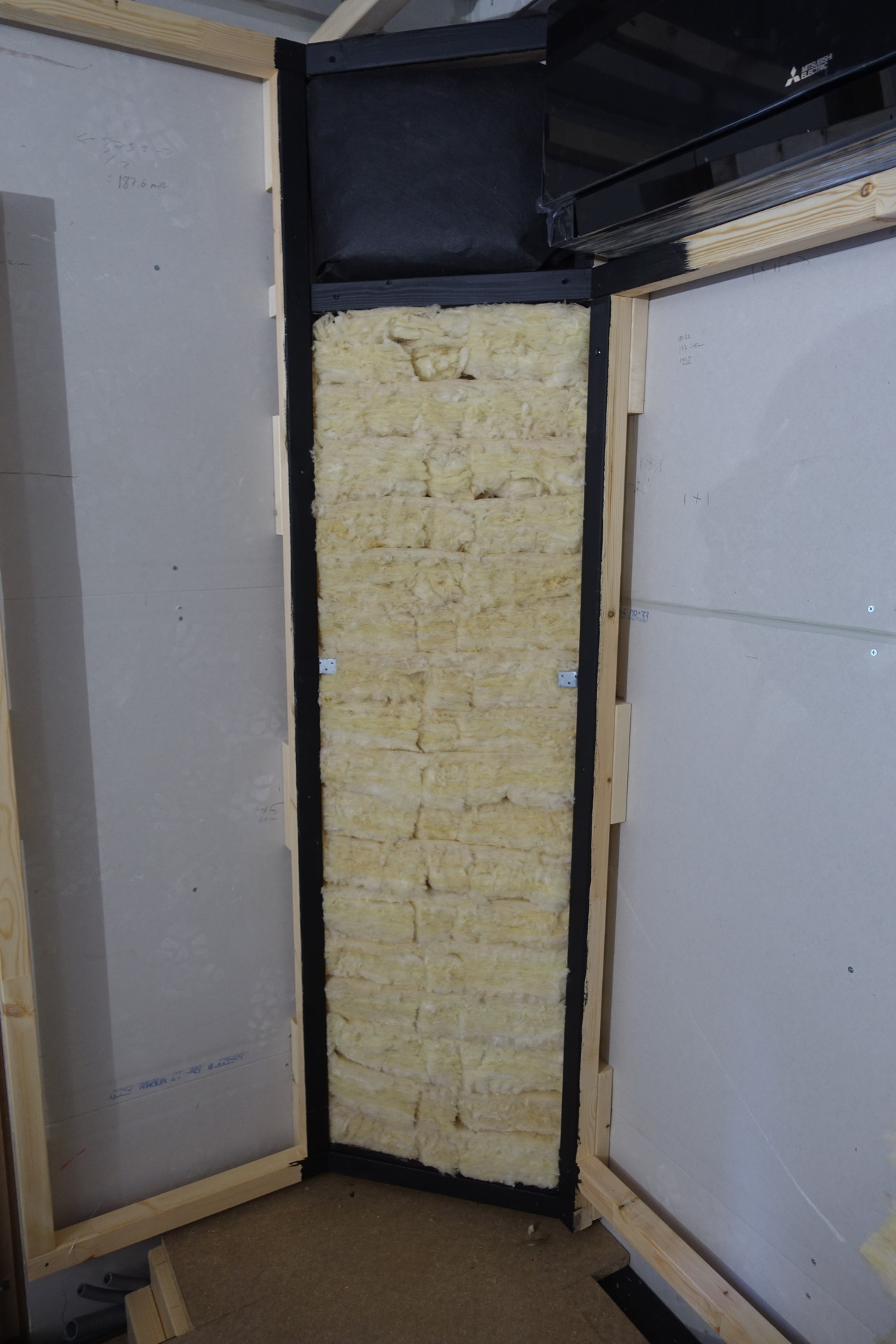

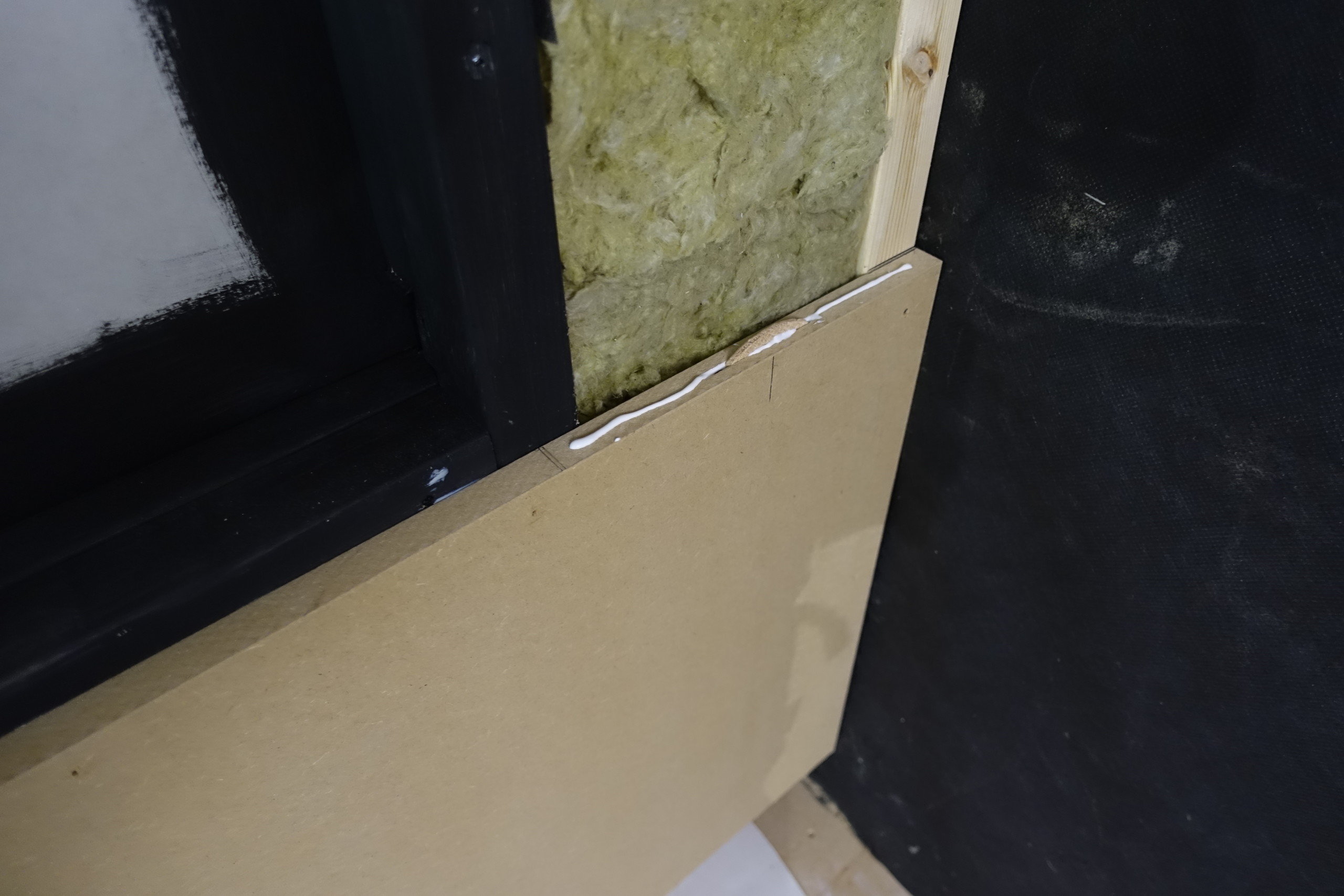

Isolering
Målat reglarna svarta för säkerhets skull och även tillverkat en liten löstagbar "kudde" bredvid v-pump. (2017-05-14 21:16:28) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Båda sidor
Båda hörnen isolerade och täckta med duk. (2017-05-14 21:18:14) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

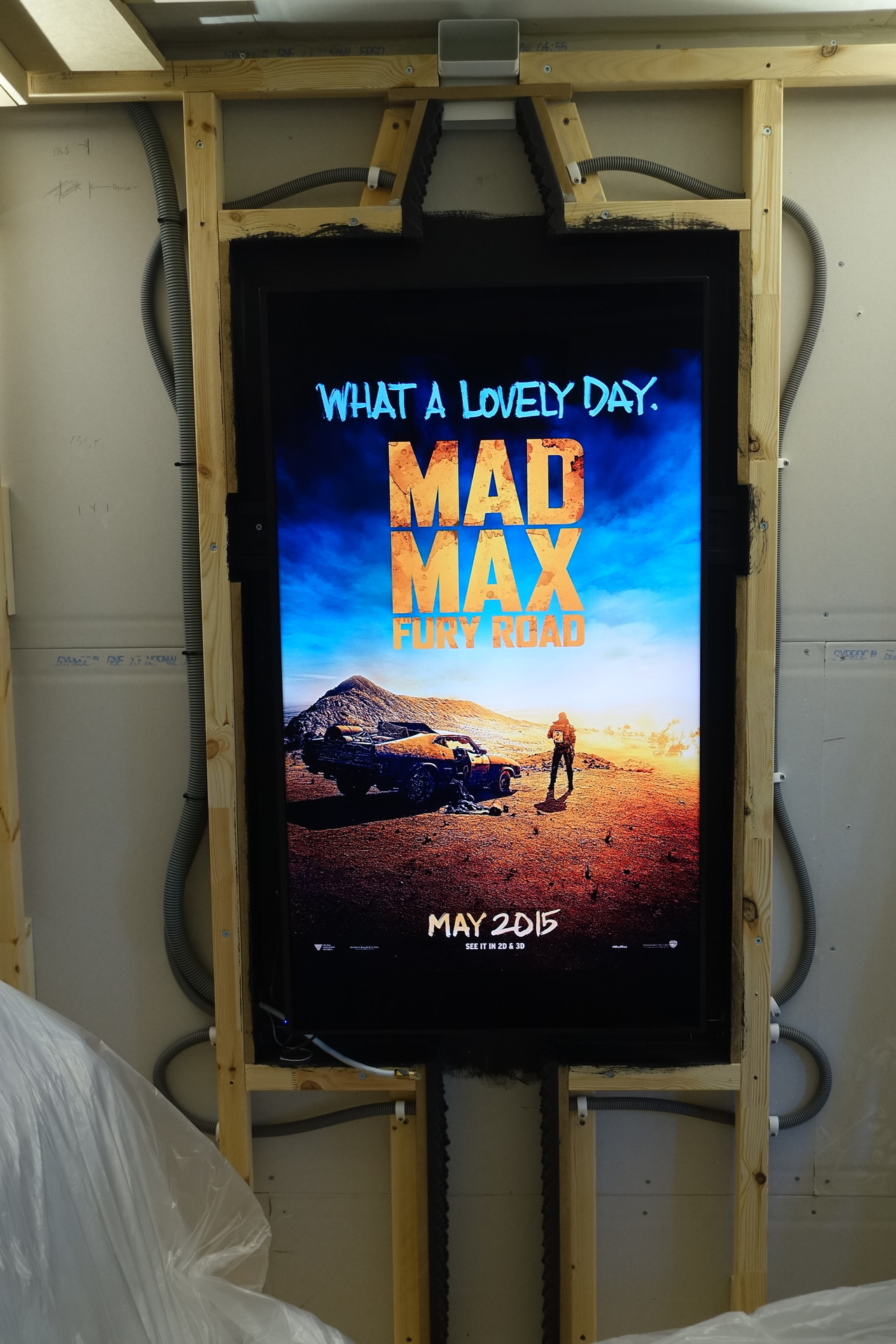

Nästa leksak
Dags att förverkliga ytterligare en idé jag gått och funderat på ett tag. Fick tag på en tunn 50" LED skärm som bland annat ska fungera som filmposter. (2017-05-22 18:48:31) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Provar in ventilationslösning
(2017-05-22 18:54:18) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Ramverk
(2017-05-22 18:55:25) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Börjar närma sig
Lite färg och rördragning på plats. (2017-05-22 19:00:34) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Fläktfästen
Börjar med 1x80mm i överkant och en i underkant. Har förberett för ytterligare en fläkt om det behövs. (2017-05-22 19:22:00) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Provkörning..
(2017-05-22 19:25:19) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Dags att göra klart fönsterluckan
Kexar fast "fönsterbrädan" i ovankant på luckan. (2017-06-06 19:18:55) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Färdigt
Ytterligare en 6mm MDF för att dölja ändträt och förstärka konstruktionen. Dags för demontering och målning. (2017-06-06 19:21:11) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Samtidigt i maskinhallen..
Nu när sommaren är här kan jag flytta ut en del projekt i den oisolerade maskinhallen. Blivande mellanväggar till en QRD Diffusor får ett par lager schellack på ändträt. (2017-06-06 19:25:39) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Byggsats
MDF och träklossar i DIY jigg. (2017-06-06 19:28:34) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Design by Thomas :-)
Funderade länge på konstruktionen och valde till slut att limma fast distansklossar i rätt höjd. Byggde ramen i dubbla lager 6mm MDF för att slippa spåra 35 parallella spår.

Med facit i hand skulle jag valt ett bra sättlim istället för smältlim. Lyckades klanta mig och sätta ett par klossar snett och eftersom smältlimmet biter så snabbt fick jag jobba en hel del för att få loss dem. (2017-06-06 19:30:19) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

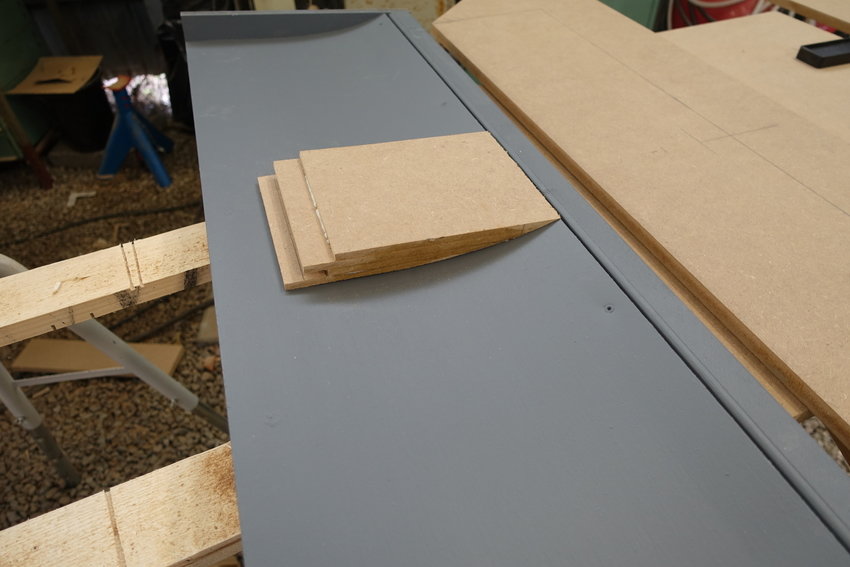

Kantlist
Limmar en 3mm masonit för att få en snygg kant. (2017-06-11 09:16:19) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Party!
Efter att ha grundmålat ett lager med pensel (hatar att måla) gav jag upp och skaffade en billig HVLP spruta. Efter ett antal ångestfyllda försök fick jag till slut lagom viskositet på färgen och ett ok resultat.

Maskinhallen är oisolerad så jag har ett partytält för att undvika kondensdropp från taket, funkar även som lackbox :-) (2017-06-11 09:19:38) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

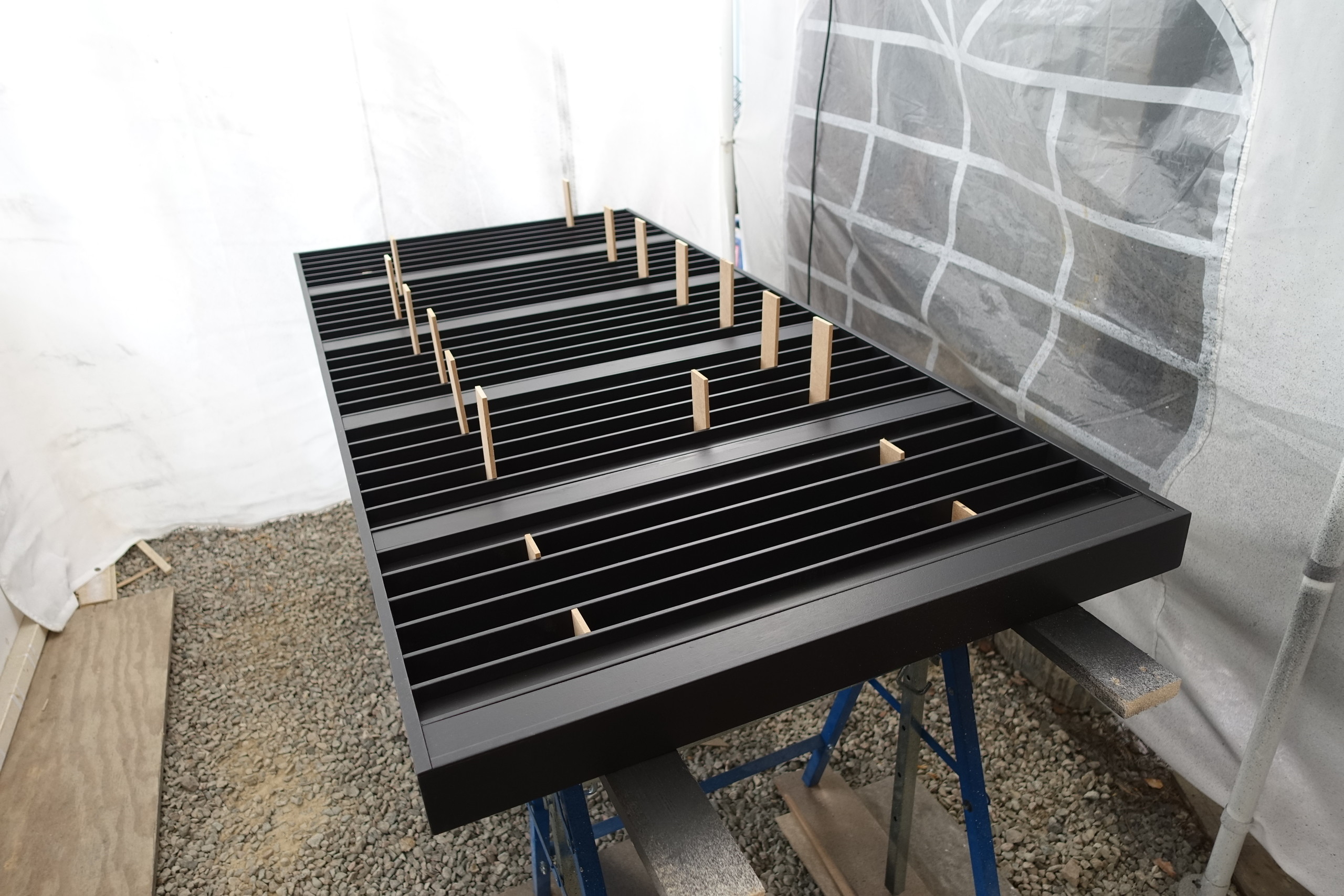

Sista momentet
Även limmat fast bottendelen i fackverket, denna gång använde jag sättlim. Tillfälliga distanser under tiden limmet torkar. (2017-06-11 09:43:11) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Snart montering
Plockat isär och målat fönsterluckan och karmen. Diffusorn monterad, dags att hämta barnen för moraliskt stöd vid lyftet. (2017-06-11 09:33:54) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Monterad!
Tungt vart det, hela luckan väger ca 65kg räknade jag ut men nu sitter den på plats.

Lyften klarar 75kg (100kg peak) och klarar vikten, skönt :-) Var länge inne på att köpa Svanå AD20 men konstaterade att det nog skulle bli för tungt, hade varit betydligt mindre jobb dock.. (2017-06-11 09:52:36) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Golv
Har monterat sista delen av golvet på podiet närmast fönsterluckan, denna del är löstagbar för att komma åt kablar och manöverbox till hissen. Kommer även dölja ledtrafos m.m.

Färgkladdet på fönsterkarmen är borta nu :-) (2017-06-27 08:36:49) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Främre sidovägg
Tanken är att väggarna ska vara "öppna" mellan reglarna så jag sätter tyg för alla öppningar för att slippa stenullsfibrer. (2017-06-27 08:42:04) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

MDF
Klär väggar med 19mm MDF, kexar och limmar alla skarvar. (2017-06-27 08:44:50) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

En vägg klar
I facken kommer någon trevligare form av isoleringsskiva typ ecofiber monteras bakom tygklädda ramar. (2017-06-27 08:47:27) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Andra sidan
Här med provmonterad träram, även friskluftsventilen kommer döljas bakom tyg. Kan även skymta bakre delen av taket som nu blivit svart då även det ska kläs med ljudtransparent tyg för att dölja Atmos-högtalare och ev. ytterligare diffusering. (2017-06-27 08:53:09) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Leverans
Med tanke på hur hela bygget totalspårat i takt med ökande ambitionsnivå införskaffade jag även en ny projektor. Har alltid gillat X5000 så jag hoppas och tror att jag inte blir besviken. Även duk är beställd så det börjar närma sig smygpremiär...

Är någon intresserad av en Epson EH-TW9200W i toppskick (200h på lampan) som har varit en fantastisk vardagsrumsprojektor så skicka bud/PM. Känns overkill att ha den kvar med tanke på biorummet så min gamla Benq W1000 får flytta tillbaka för vardagstittande :-). (2017-06-28 13:18:11) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

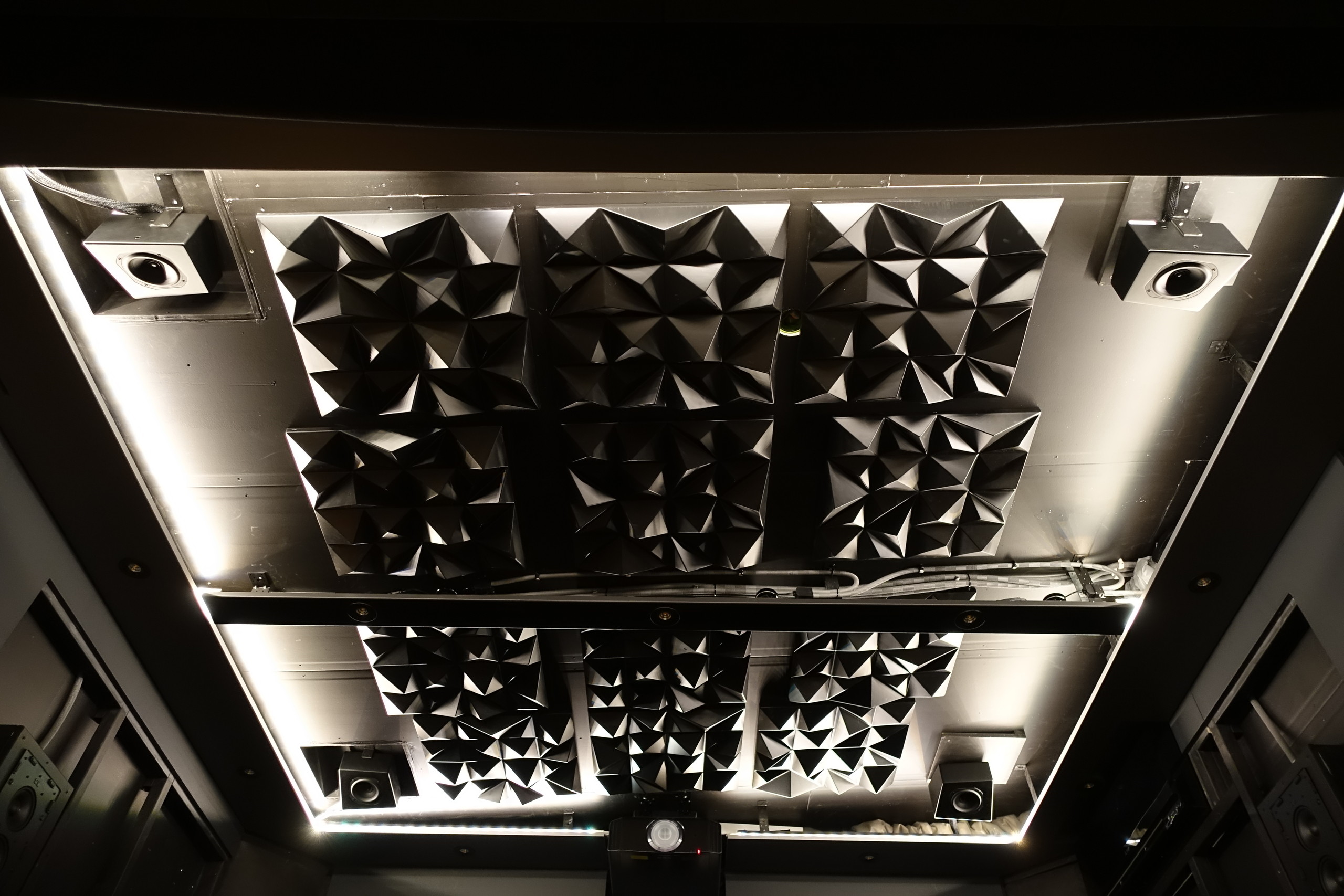

Främre delen av taket
..gjord efter samma modell med plats för absorbenter bakom tygramar. (2017-07-03 21:16:15) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

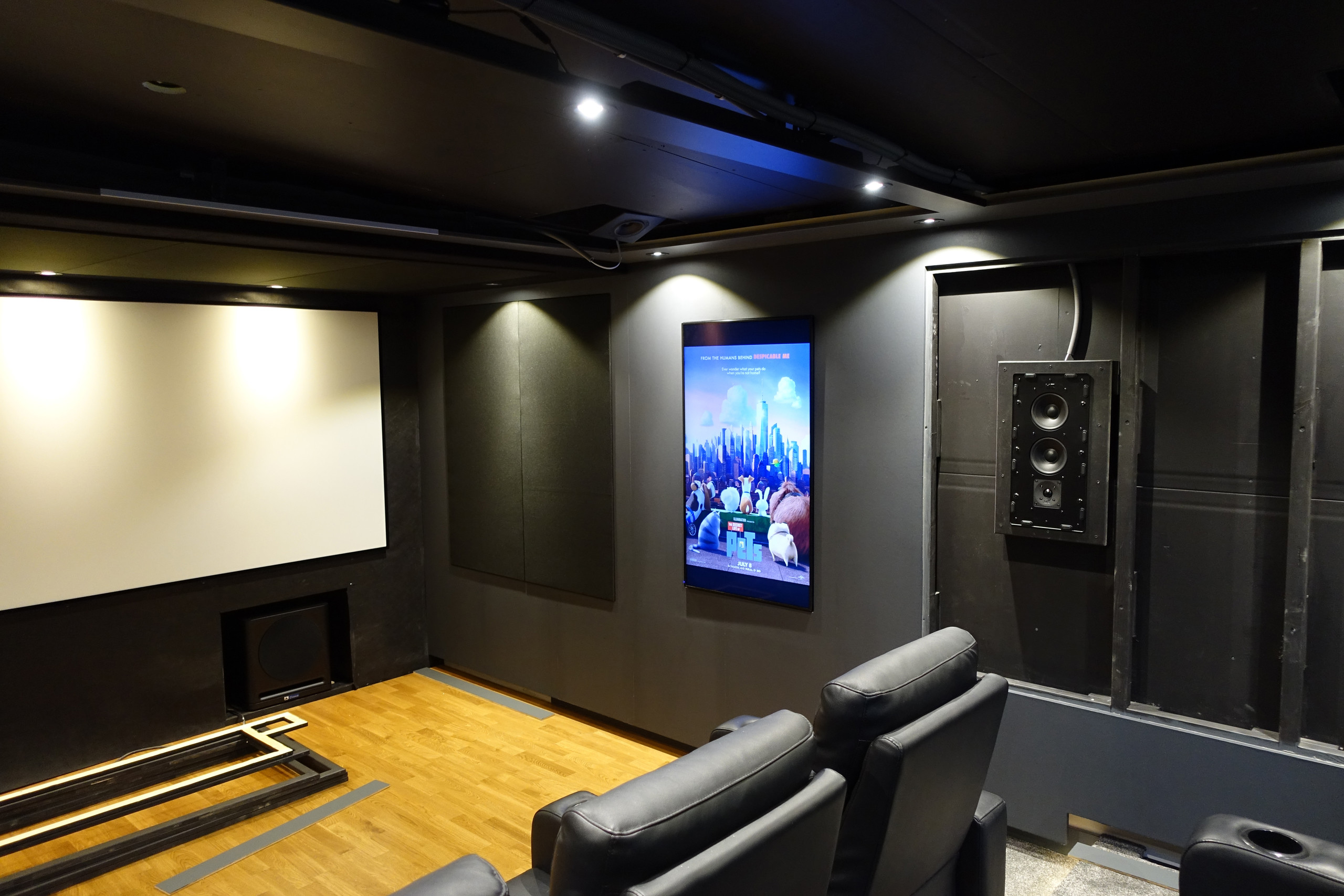

LED-skärm inramad
Provmontering, i facket till vänster om skärmen ligger "frånluftslösningen" för skärmen som jag prototypat fram. (2017-07-03 21:18:03) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Vänster sida
Även gjort trappsteg till podiet som vägg-MDF:en får följa. Inte såå hög steghöjd men ändå något för hög för att skippa extra trappsteg tycker jag, dessutom gillar jag utseendet och det blir en extra sittplats om man är fler än 5 :-). (2017-07-03 21:19:41) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

"Frånluft"
För att leda ut värmen bakom LED-skärmen har jag gjort en egen lösning som blåser ut varm luft uppe vid taket. Tycker det är svårt att hitta snygga till- och frånluftsventiler så det blir en egen design.

Insidan är klädd med dämpmatta för datorlådor, har provkört och vindbruset är knappt hörbart. Check! (2017-07-03 21:27:16) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Soffit
Börjat på "Soffit:en", trots alla års forumsurfande har jag inte lyckats hitta någon bra svensk benämning :-). Passar in delen över värmepumpen och har även provhängt en S5 inför placering av spots. (2017-07-09 08:45:03) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Krångel
För att få in alla spots där jag vill behöver jag göra en liten anpassning av delen över vpumpen. Limmat ihop några bitar 6mm MDF och jämnat av på bandputsen. (2017-07-09 08:48:16) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Inpassning
Tillbaka till bion för inpassning.. (2017-07-09 08:52:20) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

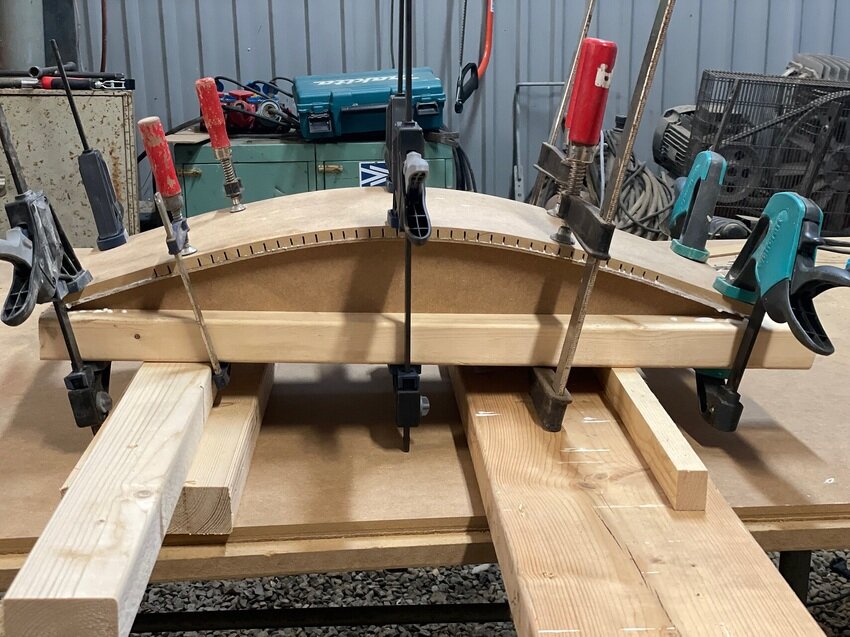

Limning
Hålet mellan de vänstra tvingarna visar var centrum på spot kommer. (2017-07-09 08:53:54) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Utsågad och klar
Har tyvärr ingen bandsåg så sticksågen fick duga, MDF är ju lättslipat :-). (2017-07-09 08:55:31) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

På plats
Hela delen ovan vpumpen kommer förstås även vara löstagbar. Nu är det bara att fortsätta med de lite enklare hålen. (2017-07-09 08:58:01) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

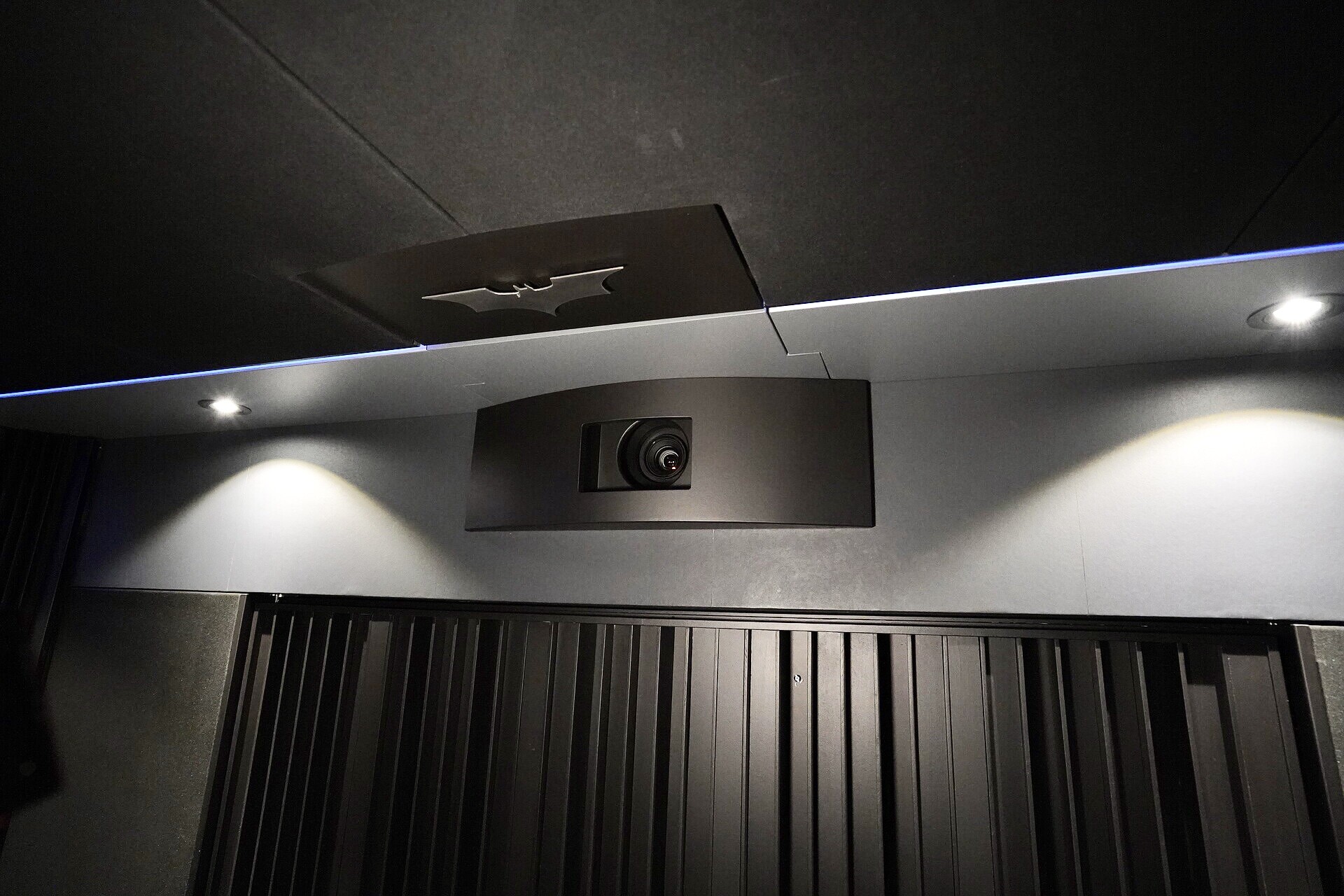

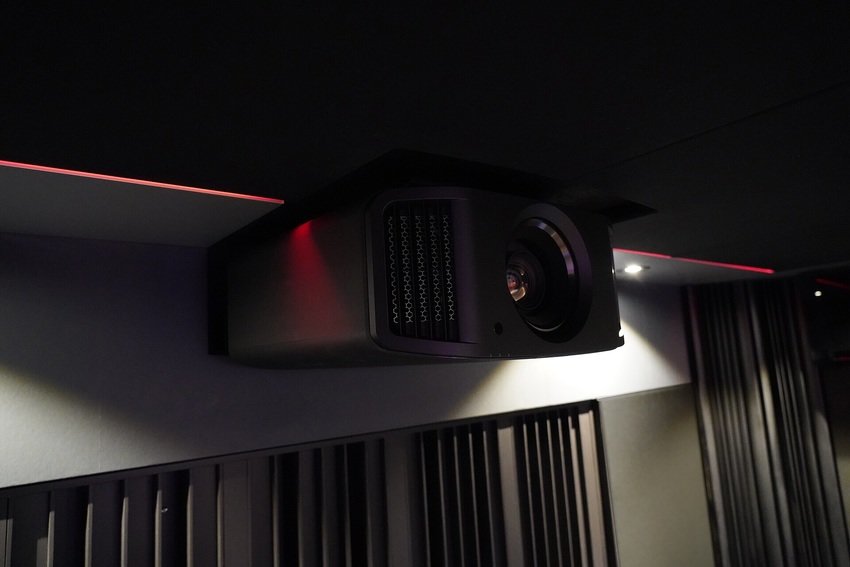

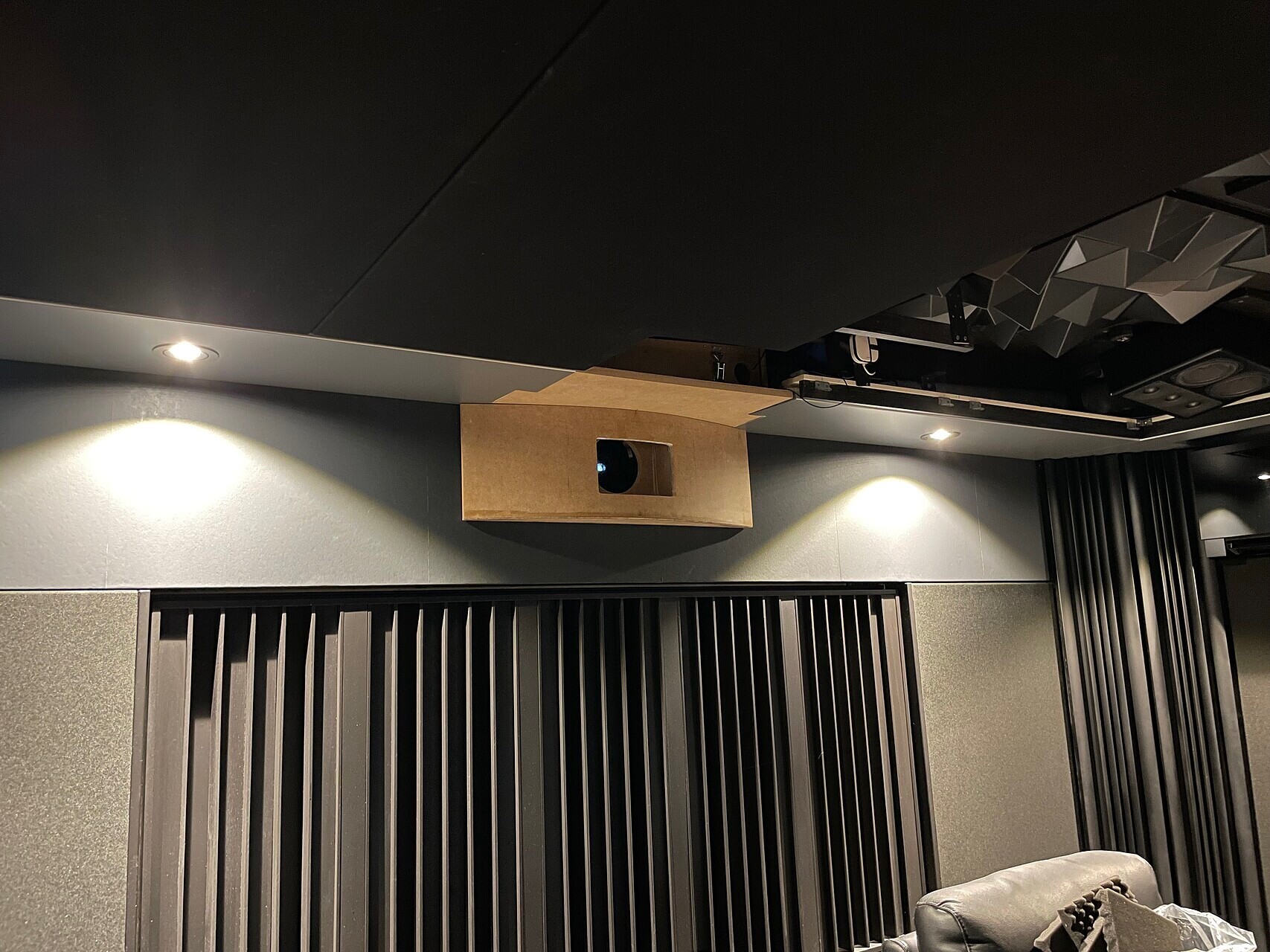

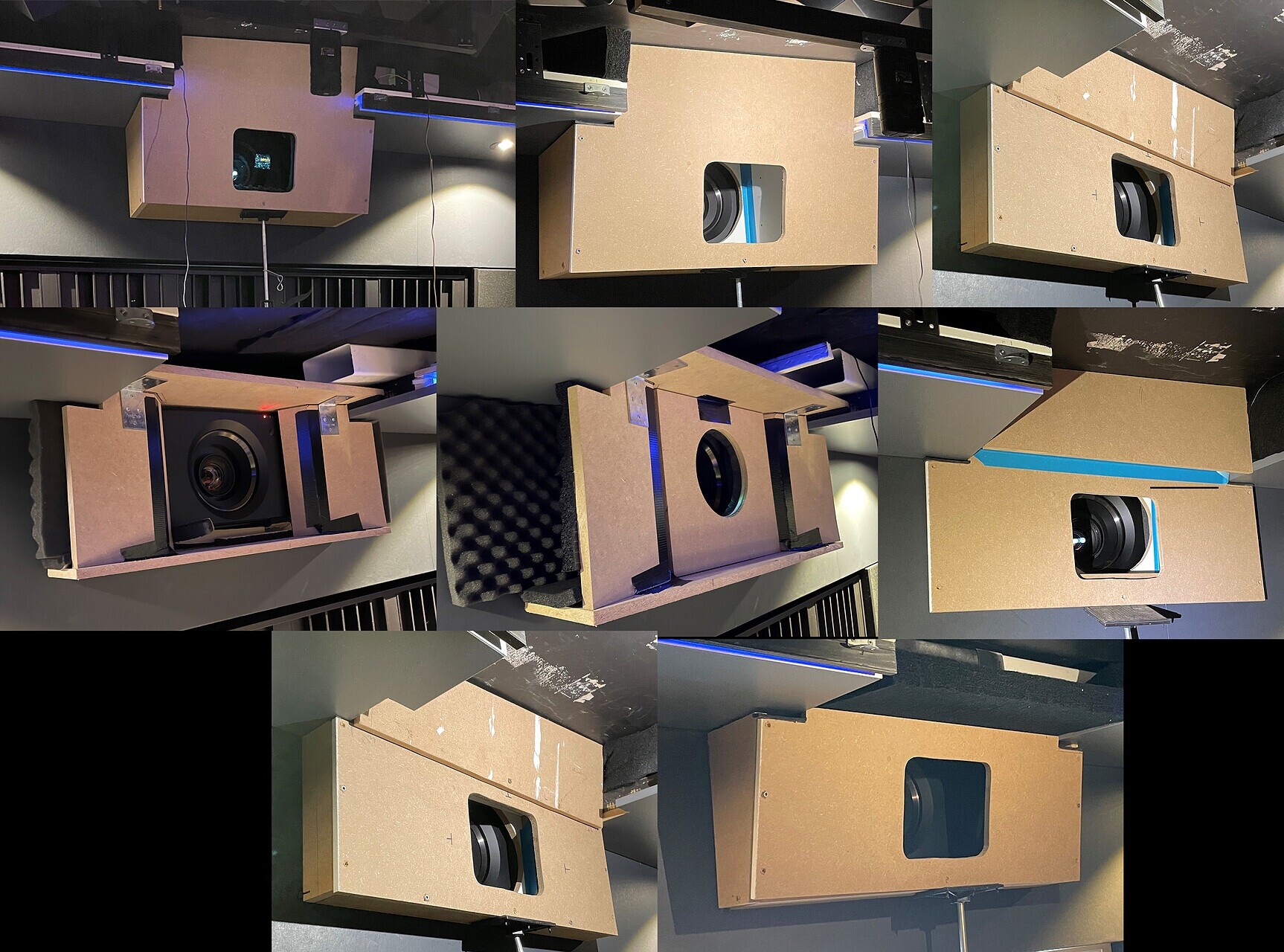

Provhänger proj
Hade planerat bygga en hushbox till min vita epson och konstaterar att boxen skulle behöva göras ännu större till JVC:n. Efter ett antal olika tester så skippar jag boxen och gör en lösning där jag lämnar öppet i väggen bakom för att enkelt dölja kablar och kunna montera projektorn närmare väggen utan att hindra luftflödet. Blir också märkbart tystare med dämpning bakom och över projektorn.

DIY infästning till Chieffästet, snyggt, Not! :-) Kommer dock helt döljas av taket och jag fick inte till rätt höjd med de originaldelar jag hade. (2017-07-14 13:16:03) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Undersida
Limmat och kexat fast en passbit under väggen också (2017-07-14 13:22:43) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Sista väggbiten i bion klar
Har även rundat av hålet bakom projektorn något så det följer undersidan av JVC:n.. (2017-07-14 13:24:34) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Frånluft från LED skärm
Alla skarvar penslas med schellack för att förhindra att spacklet sjunker. (2017-07-14 18:35:44) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Spackling
MDF är ju lite kinkigt så alla skarvar får en liten v-fog, därefter PP-Elastic. -Hela rummet luktar bilstereobygge :-).

Slutligen ett lager grund för att lättare se vad jag missat. Här syns också att jag lämnat ett litet mellanrum mellan tak och vägg, dels för att jag tycker det är snyggt och dels för att det blir lätt att få en snygg skarv mellan tapet/färg. (2017-07-14 18:37:01) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

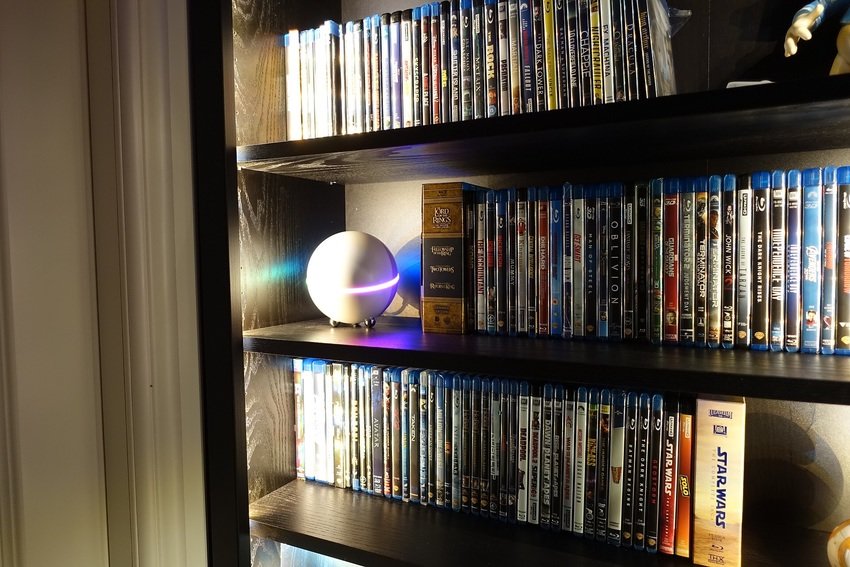

Inramad filmhylla
Översta delen är löstagbar för att komma åt elcentralen. Ursäkta röran, hyllan blir snabbt en samlingsplats för alla prylar som ska testas/monteras :-) (2017-07-14 18:51:35) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:

Rack-sidan
Även här är den övre och även den högra delen bredvid racket borttagbar, kommer att fästas med magneter efter ytbehandling. Ska även moteras klackfoder runt öppningarna. (2017-07-14 18:52:48) Bilden är högupplöst. Klicka i bilden för att zooma.
Produkter på bilden:



Viktat medelbetyg:  (9.44) (baserat på 26 st)  Visa lista
TLA    2017-07-10 21:51:09
staxen1    2017-07-09 15:25:38
kimps_86    2017-06-27 11:55:15
Mentos    2017-06-20 22:33:06
Erik_N    2017-06-20 20:45:57
kokeaa    2017-06-12 11:05:00
johan b-lund    2017-06-11 11:05:38
Wicked261    2017-06-09 00:17:44
Joppe Apa    2017-06-08 00:53:33
henkess    2017-05-25 19:03:28
snokke    2017-05-23 09:10:32
Oscar94    2017-05-15 09:52:29
maffelee    2017-04-23 16:29:47
Steveswede    2017-04-06 10:29:39
rejman83    2017-03-20 12:17:08
Björnberger    2017-02-08 14:12:19
farna    2017-01-29 20:19:54
stef86    2017-01-22 22:29:03
JonssonSWE    2017-01-09 23:48:23
Mackii    2017-01-09 22:38:37
daywalker    2016-09-21 18:58:46
kribban    2016-09-20 07:49:21
Dan-San    2016-07-23 10:02:34
Glidtassen    2016-06-07 21:00:32
Octopussy    2016-06-06 21:23:58
Biobygget    2016-06-06 20:53:51
Ge betyg
Du måste vara inloggad för att kunna sätta betyg.
Om du vill använda lite fler avancerade alternativ när du svarar, eller om du vill se alla kommentarer så kan du gå till forumtråden för kommentarer på just detta album.
Thomas_S   2017-07-15 19:46:54 Anmäl

Instämmer med hyllningskören, det är väldigt trevligt att återkomma till ditt galleri! Kan man få önska lite mer översiktsbilder? Det är lite svårt att få grepp om hur det egentligen ser ut med alla dina smarta lösningar.
Inser att vi parallellt har utvecklat samma idé för lösning angående teknikgarderob. Guess great minds think alike...

Tackar! Absolut, det kommer mer översiktsbilder. Har varit väldigt trångt i bion då jag varit tvungen att samsas med material och alla verktyg, men det blir snart bättre :-)



Ja, vi var väl inte först heller kanske men jag håller med dig :-)

Joppe Apa   2017-07-15 13:54:18 Anmäl
Instämmer med hyllningskören, det är väldigt trevligt att återkomma till ditt galleri! Kan man få önska lite mer översiktsbilder? Det är lite svårt att få grepp om hur det egentligen ser ut med alla dina smarta lösningar.
Inser att vi parallellt har utvecklat samma idé för lösning angående teknikgarderob. Guess great minds think alike...
Thomas_S   2017-07-14 18:58:53 Anmäl

Fantastiskt välgjort med underbara lösningar! Bra bilder och beskrivningar, helt enkelt superbt!

Tack! Du har också ett riktigt grymt biorum som verkligen sticker ut (på ett bra sätt)!

TLA   2017-07-10 21:54:34 Anmäl
Fantastiskt välgjort med underbara lösningar! Bra bilder och beskrivningar, helt enkelt superbt!
Thomas_S   2017-07-09 09:09:41 Anmäl

Riktigt imponerande! Så jäkla snygg lösning med diffusorns dubbla egenskaper.

Tack! Din bio som jag bokmärkt och följt sedan länge är också riktigt läcker! Hade tyvärr inte gett något betyg såg jag men det är åtgärdat nu :-)

staxen1   2017-07-04 23:44:13 Anmäl
Riktigt imponerande! Så jäkla snygg lösning med diffusorns dubbla egenskaper.
Thomas_S   2017-07-03 21:38:19 Anmäl

Ett av mina favoritalbum just nu, så pedagogiska bilder. Skönt att du undviker att fota med blixt, allt blir tydligare så.

Stort tack! Ja, har alltid blixten avstängd annat än i nödfall. Efter digitalkamerans intåg behöver man ju inte spara på bilderna heller så jag tar alltid flera bilder ifall man råkar skaka lite :-)

Glidtassen   2017-06-27 14:57:23 Anmäl
Ett av mina favoritalbum just nu, så pedagogiska bilder. Skönt att du undviker att fota med blixt, allt blir tydligare så.
Thomas_S   2017-06-27 12:35:06 Anmäl

Imponerande bygge & kul med alla bilder!

Tack!



Snygg lösning med mörkläggningen.

Tack!

Thomas_S   2017-06-27 09:26:47 Anmäl

Du kan också lägga in lite dämpning i dom djupaste facken utan att påverka funktionen.

Det skulle vara intressant o se RT 60 och Impuls när du är klar :)

Absolut, det kommer att mätas också. Där är jag dock lite utanför min "comfort-zone" så då kommer jag behöva hjälp :-)



Kom på att jag nog inte skrivit någon kommentar här, trots att jag varit inne och tittat flera gånger. Hur som helst så är det otroligt roligt att få följa ett så väldokumenterat projekt från grunden, i synnerhet när det innehåller en hel del egna smarta lösningar. Ser fram emot fortsättningen! :)

Tack! Behöver jag nämna att jag älskar din dolda IB-Sub lösning? Bli inte förvånad om även jag sågar upp väggarna till version 2.0 :-)

Du måste vara inloggad för att kunna ge kommentarer.
Vilka bilder visas här?
 Fler
Prisjakt © 2000 - 2017 Prisjakt   Denna sajt använder cookies.   Våra regler.
